Producttype Digitale schakelklok
Model TR 611 top3 RC
Aantal kanalen 1
Voedingsspanning 230 V AC (+10% / -15%)
Frequentie 50-60 Hz
Stand-by vermogen 0,4 W
Max. schakelvermogen (ohmse last) 16 A / 250 V~
Max. schakelvermogen (inductieve last) 10 A / 250 V~, cos φ=0,6
Min. schakelvermogen 10 mA/230 V AC of 100 mA/24 V AC/DC
Kortste schakeltijd 1 minuut
Gangreserve 10 jaar (bij 20°C)
Aantal geheugenplaatsen 84
Beschermingsgraad IP20
Beschermingsklasse II
Bedrijfstemperatuur -30°C tot +60°C (model 6110130) / -25°C tot +55°C (model 6110330)
Montage DIN-rail (EN 60715)
Display LCD
Interface Bluetooth OBELISK top3 (optioneel)
Externe ingang Ja (voor drukknop of schakelaar)
Automatische zomer-/wintertijd Ja (via DCF/GPS of handmatig)
Programma types Week-, jaar-, speciale programma's, cyclus, impuls, vakantie
Toepassingsgebied Binnenshuis, droge ruimtes
Veiligheid Klasse II, montage alleen door elektromonteur
Onderhoud Reinigen met droge doek
Optionele accessoires Bluetooth OBELISK top3, GPS-antenne (9070610), DCF-antenne top3 RC

Veelgestelde vragen - TR 611 top3 RC THEBEN

Hoe programmeer ik een schakeltijd?
Ga naar MENU > PROGRAMMA > kanaal kiezen > STANDAARD > NIEUW > SCHAKELTIJD. Kies AAN of UIT, stel tijd en dagen in, en bevestig met OK. Gebruik KOPIËREN om dagen te kopiëren.
Hoe stel ik de vakantiefunctie in?
Ga naar MENU > MANUEEL > kanaal kiezen > VAKANTIE > AAN. Stel start- en einddatum/tijd in en bevestig met OK.
Hoe gebruik ik de Bluetooth OBELISK top3?
Plaats de Bluetooth OBELISK top3 in de schakelklok. Ga naar OBELISK in het menu. Kies KOPIEREN OBELISK → UHR om programma’s over te zetten. Gebruik de app OBELISK top3 op uw smartphone voor draadloze programmering.
Wat zijn de speciale programma's?
Speciale programma's zijn extra schakeltijden die onafhankelijk van weekdagen werken, gekoppeld aan datumbereiken. Speciaal 1 heeft 2 aan/uit-paren, Speciaal 2 alleen aan, Speciaal 3 alleen uit. Instelbaar op vaste datum, jaarlijks of via paasregel.
Hoe stel ik de datum en tijd in?
Druk op een willekeurige toets bij eerste gebruik. Volg de stappen: taal, datum (jaar/maand/dag), tijd (uur/minuut), en zomer-/wintertijdinstelling. Bevestig elke stap met OK.
Hoe activeer ik de handmatige of continuschakeling?
Voor handmatig: druk beide toetsen kort tegelijk. Voor continu: houd beide toetsen 2 seconden ingedrukt. Opheffen: druk beide toetsen opnieuw. U kunt ook via MENU > MANUEEL instellen.
Hoe sluit ik de externe ingang aan?
Sluit een drukknop of schakelaar aan op de externe ingangsklemmen. Ga naar OPTIES > EXT-INGANG en kies de functie: TOETS (hand of timer) of SCHAKELAAR (continu aan/uit).
Hoe kan ik de PIN-code instellen of resetten?
Ga naar MENU > OPTIES > PIN. Kies MET PIN ACTUEEL en voer een nieuwe 4-cijferige PIN in. Bij vergeten belt u de Theben-Hotline met het serienummer.
Wat is de gangreserve en hoe lang gaat deze mee?
De gangreserve zorgt dat de klok blijft lopen bij stroomuitval. Deze gaat tot 10 jaar mee bij 20°C, mits de Bluetooth OBELISK top3 niet is ingestoken.
Hoe reset ik het apparaat naar fabrieksinstellingen?
Ga naar MENU > OPTIES > FABRIEKSINSTELLINGEN. Bevestig met OK. Alle geprogrammeerde tijden worden gewist.

Gebruikersvragen over TR 611 top3 RC THEBEN

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Domotica in PDF-formaat gratis! Vind uw handleiding TR 611 top3 RC - THEBEN en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TR 611 top3 RC van het merk THEBEN.

GEBRUIKSAANWIJZING TR 611 top3 RC THEBEN

1. Fundamentele veiligheidsinstructies

THEBEN TR 611 top3 RC - Fundamentele veiligheidsinstructies - 1

THEBEN TR 611 top3 RC - Fundamentele veiligheidsinstructies - 2

WAARSCHUWING

Levensgevaar door elektrische schokken of brand!

Montage uitsluitend door een elektromonteur aten uitvoeren!

Het apparaat is bestemd voor de montage op DIN-hoedrails (volgens EN 60715)

Komt overeen met type 1 STU volgens IEC/EN 60730-2-7

Gangreserve (10 jaar) wordt minder bij ingestoken Bluetooth OBELISK top3 (bij batterijvoeding)

Software: klasse A

2. Bedoeld gebruik

Digitale schakelklok met weekprogramma, jaarprogramma

Interface voor Bluetooth OBELISK top3 (app)

Schakelklok met 2 kanalen (6220130)

De schakelklok wordt bijv. gebruikt voor verlichtingen, ventilatoren, spoelingen etc.

Alleen in gesloten, droge ruimtes gebruiken

Nietgebruiken bij veiligheidsvoorzieningen, zoals bijv. vluchtdeuren, brandbeveiligingen etc.

Afvoer

Apparaat op milieuvriendelijke wijze afvoeren

3. Montage en aansluiting

Schakelklok monteren

THEBEN TR 611 top3 RC - Schakelklok monteren - 1

THEBEN TR 611 top3 RC - Schakelklok monteren - 2

WAARSCHUWING

Levensgevaar door elektrische schokken of brand!

Montage uitsluitend door een elektromonteur laten uitvoeren!

click

Kabel 45° Duofix verende stekkerklem Testfunctie Verende- stekkerklemopener Bluetooth DBELISK top3 (9070130)

THEBEN TR 611 top3 RC - WAARSCHUWING - 3

e van de schakelkast controleren bij ingestoken SK top3. De diepte moet > 94 mm zijn.

▶ Op DIN-hoedrail monteren (volgens EN 60715)
▶ Spanning vrijschakelen
▶ Tegen opnieuw inschakelen beveiligen
▶ Controleren of het apparaat spanningsloos is
Aarden en kortsluiten
Nabijgelegen, onder spanning staande delen afdekken of fschermen

Aansluitschema's

① Bij GPS is een extra netadapter vereist als slechts één apparaat op de antenne is aangesloten.
① Voor de aansluiting van een GPS-antenne (9070610) de bedieningshandleiding opvolgen.

Minimumaantal deelnemers dat voor het gebruik van de GPS-antenne vereist is:

2 ✕ weekschakelklok TR 611 top3 RC, SELEKTA 171 top3 RC, LUNA 121–122 top3 RC met telkens 50 mA voeding of 1 ✕ weekschakelklok met 50 mA voeding plus 1 x netad-apater top2 GPS (9070892) met 50 mA voeding

Schakelklok aansluiten
Ext1 C1 ①23 max 100 m N L L

6110130

Ext1 L N RC C1 1 2 3 max 100 m max 100 m RC DCF (5070x10) RC GPS (5070x10) N L

6110330

C2 4 5 6 1 Ext1 Ext2 C1 1 2 3 N max 100 m max 100 m N L L

6220130

Kabel aansluiten

▶ Kabel op 8 mm (max. 9 mm) afstrippen
Kabel onder een hoek van 45° in de geopende DuoFix stekkerklem steken
① 2 kabels per klempositie mogelijk
- Om de DuoFix stekkerklem te openen, moet u de schroevendraaier omlaag drukken

Kabel losmaken

▶ Verende-stekkerklemopener met de schroevendraaier omlaag drukken

4. Beschrijving van het apparaat

Display & toetsen
Geprogram- meerde schakeltijden Datumweergave Kanaaltoestand C1, C2 ON = AAN OFF = UIT 22 09 16 C lon C2 off 8:1100 Tijdweergave Weekdagen van 1 - 7 Weergave van de actieve toetsen met de betreffende functie

ESC MENUOK OKMENU - Display activeren - Menu openen - Menu annuleren - ESC (menu afsluiten) Keuzemogelijkheden worden weergegeven - Keuze opslaan - Keuze bevestigen

Bedieningsprincipe

Overzicht menubesturing

Eerste inbedrijfstelling

▶ Taal, datum, tijd en zomer-/wintertijd (ZO-WI) instellen
- Op een willekeurige toets drukken en de meldingen op de display volgen (zie afbeelding)

5. Instellingen en functies

Schakeltijd programmeren

① Een schakeltijd bestaat altijd uit een AAN- en een UIT-schakeling
① U hebt 84 vrije geheugenplaatsen ter beschikking

Voorbeeld: verlichting van een sporthal van ma-vr, 7:30 t/m 12:00 uur inschakelen

▶ Op MENU drukken
▶ PROGRAMMA selecteren, met OK bevestigen
▶ KANAAL C1 of C2 selecteren, met OK bevestigen
▶ STANDAARD selecteren, met OK bevestigen
▶ NIEUW selecteren, met OK bevestigen
▶ SCHAKELTIJD selecteren, met OK bevestigen
▶ AAN (voor inschakeltijd) of UIT (voor uitschakeltijd) selecteren, met OK bevestigen
Gewenste inschakeltijd (ma-vr, 7:30) instellen, met OK bevestigen
▶ KOPIËREN selecteren, met OK bevestigen
PLUS DINSDAG verschijnt, met OK bevestigen en met OK ook de dagen Wo, Do, Vr bevestigen.
▶ Doorgaan met ▶ tot OPSLAAN verschijnt.
▶ Met OK bevestigen.

Voor de uitschakeltijd alle stappen herhalen, maar in plaats van AAN ▶ UIT selecteren en bij uur, minuut 12:00 invoeren

Schakeltijd wijzigen

① U kunt een blok wijzigen, d.w.z. een schakeltijd die voor meerdere dagen (bijv. Ma-Vr) is gekopieerd, of een afzonderlijke schakeltijd

Afzonderlijke schakeltijden wijzigen

▶ Op MENU drukken
▶ PROGRAMMA selecteren, met OK bevestigen
KANAAL C1 of C2 selecteren, met OK bevestigen
▶ STANDAARD selecteren, met OK bevestigen
▶ VERANDEREN selecteren, met OK bevestigen

SCHAKELTIJD selecteren, met OK bevestigen
▶ Dag selecteren, met OK bevestigen
UUR VERANDEREN, met de toetsen + of - uur en minuut wijzigen en met OK bevestigen
Om meerdere schakeltijden te wijzigen, BLOK VERANDEREI selecteren, met OK bevestigen

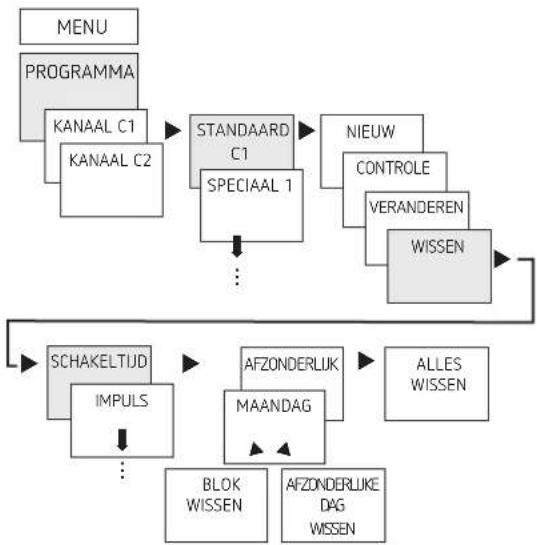

Schakeltijd wissen

① U kunt een blok wissen, d.w.z. een schakeltijd die voor meerdere dagen (bijv. Ma-Vr) is gekopieerd, of een afzonderlijke schakeltijd

▶ Op MENU drukken
▶ PROGRAMMA selecteren, met OK bevestigen
KANAAL C1 of C2 selecteren, met OK bevestigen
▶ STANDAARD selecteren, met OK bevestigen
WISSEN selecteren, met OK bevestigen
▶ SCHAKELTIJD selecteren, met OK bevestigen

▶ AFZONDERLIJK verschijnt (met ▶ ALLES WISSEN), met OK bevestigen

MAANDAG verschijnt, met OK bevestigen
BLOK WISSEN selecteren, met OK bevestigen

▶ Met ▶ MAANDAG WISSEN etc. kunnen ook afzonderlijke dagen worden gewist

Impuls programmeren

Voorbeeld: pauzeteken op maandag om 8:05 uur gedurende 5 s inschakelen

▶ Op MENU drukken
▶ PROGRAMMA selecteren, met OK bevestigen
KANAAL C1 of C2 selecteren, met OK bevestigen
▶ STANDAARD selecteren, met OK bevestigen
▶ NIEUW selecteren, met OK bevestigen

▶ Met ▶ IMPULS selecteren, met OK bevestigen

▶ AAN selecteren, met OK bevestigen

Met de toetsen + of - uur, minuut, seconde (8:05) invoeren n met OK bevestigen

- Met de toetsen + of – de duur van de impuls in minuten en seconden invoeren (5 s) en met OK bevestigen. MAANDAG verschijnt.

▶ Voor het opslaan op ▶ drukken, met OK bevestigen

▶ Voor het kopiëren op OK drukken

Cyclus programmeren

Naast in- en uitschakeltijden (schakeltijd) alsmede kortdu- rende impulsen (impuls) kunnen ook cyclustijden (cyclus) worden geprogrammeerd. De pulsduur (+ pulspauze) is beperkt tot 17 h, 59 min, 59 s

① Onder cyclustijden verstaat men cyclisch terugkerende tijdfuncties zoals ventilatorbesturingen, urinoirspoelingen etc.

Voorbeeld: waterspoeling maandag van 8:00 t/m 20:30 uur om de 15 min gedurende 20 s inschakelen (8:00:00–8:00:20 AAN; 8:15:00–8:15:20 AAN; 8:30:00–8:30:20 AAN etc.)

Programmering van de cyclus:

Start cyclus: maandag 8:00 uur

Pulsduur: 20 s

Pauzeduur (pauze): 14 min en 40 s

Einde cyclus: maandag 20:30 uur

① Let op het maximale aantal elektrische schakelingen bij gebruik van de functie Cyclus.

▶ Op MENU drukken
▶ PROGRAMMA selecteren, met OK bevestigen
KANAAL C1 of C2 selecteren, met OK bevestigen
▶ STANDAARD selecteren, met OK bevestigen
▶ NIEUW selecteren, met OK bevestigen

▶ Met ▶ CYCLUS selecteren, met OK bevestigen

▶ START CYCLUS verschijnt, met OK bevestigen

Met de toetsen + of - uur, minuut, seconde (8:00 uur maandag) invoeren en met OK bevestigen
▶ PULSDUUR (20 s) invoeren, met OK bevestigen
- Pauzeduur PAUZE (14 min en 40 s) invoeren, met OK bevestigen

MET EINDE selecteren, met OK bevestigen
▶ STOP CYCLUS verschijnt, met OK bevestigen
Eindtijden van de cyclus (20:30 uur) invoeren en met OK bevestigen

Speciale functie instellen

Twee weekdagonafhankelijke in-/uitschakelparen kunnen worden geprogrammeerd die naast de ingestelde datumbereiken actief zijn.

Bij de 2-kanaalsapparaten kunnen de speciale programma's voor elk kanaal apart en verschillend worden ingesteld.

Speciaal programma 1

2 in- en uitschakeltijden individueel instellen volgens de datumbereiken.

Vaste datum

Vaste datum elk jaar

Paasregel

Vakantieset (alleen via app of OBELISK)

Speciaal programma 2

Inschakeling instellen volgens de datumbereiken.

Vaste datum

Vaste datum elk jaar

Paasregel

Vakantieset (alleen via app of OBELISK)

Speciaal programma 3

Uitschakeling instellen volgens de datumbereiken.

Vaste datum

Vaste datum elk jaar

Paasregel

Vakantieset (alleen via app of OBELISK)

▶ Op MENU drukken
▶ PROGRAMMA selecteren, met OK bevestigen
KANAAL C1 of C2 selecteren, met OK bevestigen
▶ SPECIAAL 1 selecteren, met OK bevestigen
▶ AAN 1 (voor inschakeltijd) verschijnt
Gewenste inschakeltijd instellen, met OK bevestigen
▶ UIT 1 (voor uitschakeltijd) verschijnt
Gewenste uitschakeltijd instellen, met OK bevestigen
▶ Procedure herhalen voor AAN 2 en UIT 2

Vakantiefunctie instellen

▶ Op MENU drukken
MANUEEL selecteren, met OK bevestigen
KANAAL C1 of C2 selecteren, met OK bevestigen
▶ VAKANTIE selecteren, met OK bevestigen
▶ AAN selecteren, met OK bevestigen
▶ START VAKANTIE selecteren, met OK bevestigen
JAAR, MAAND, DAG, UUR invoeren, met OK bevestigen
▶ EINDE VAKANTIE selecteren, met OK bevestigen
JAAR, MAAND, DAG, UUR invoeren, met OK bevestigen

PIN-code aciveren

De PIN-code wordt menugestuurd onder OPTIES ingesteld.

① Als u de PIN bent vergeten, belt u de Theben-Hotline.
① Houd het serienummer bij de hand.

Ontvangst van het tijdsignaal met geschikte antenne top3 RC (alleen bij TR 611 TOP3 RC)

① Voor de aansluiting van een GPS-antenne (9070610) volgt u bedieningshandleiding 310336.
① Volg de instructies in de bedieningshandleiding van de antenne top3 RC-DCF op.
① Door aansluiting van de antenne top3 RC-DCF kan de schakelklok via een DCF-signaal automatisch worden gesynchroniseerd.
① Na aansluiting op de netvoeding resp. reset wordt naar de automatische weergave overgeschakeld zodra het DCF-zendsignaal werd ontvangen.

Tijdzoneaanpassing

Na een geslaagde synchronisatie kan de tijdzone in het menu TIJD/DAT worden gewijzigd.

In het menu TIJD (weergave: UUR VERANDEREN) de geldige plaatselijke tijd (tijdzone) corrigeren.

Ontvangst DCF-zendsignaal Weergave: dag + maand + RC (Radio Control) geen ontvangst van het DCF-zendsignaal Weergave: bijv. 24 11 07 Geen verbinding met de antenne:: Weergave: bijv. 24 11 07

Hand- of continuschakeling instellen

De hand- of continuschakeling kan menugestuurd onder MANUEEL of (in de automatische weergave) als toetsencombinatie (zie afbeelding) worden ingesteld.

- Handschakeling:

Omkering van de kanaaltoestand tot aan de volgende automatische resp. geprogrammeerde schakeling.

- Continuschakeling:

Zolang een continuschakeling (AAN of UIT) geactiveerd is, werken de geprogrammeerde schakeltijden niet

Kanaal C1 ok Kanaal C2

Handschakeling activeren

▶ Beide toetsen kort tegelijkertijd indrukken

Continuschakeling activeren

▶ Beide toetsen tegelijkertijd 2 s indrukken

Hand-/continuschakeling opheffen

▶ Beide toetsen tegelijkertijd indrukken

Externe ingang instellen

Voor het kanaal kan een EXT-INGANG (zie afbeelding) met verschillende functies worden ingesteld.

U kunt 3 submenu's selecteren: niet actief, drukknop(functie), schakelaar(functie)

INACTIEF: De externe ingang heeft geen functie

TQETS: U kunt kiezen uit Hand (handschakeling), Timer (countdown-timer)

SGHAKELAAR: U kunt kiezen uit Continu AAN, Continu UIT

① Wordt een functie via een externe toets of schakelaar geactiveerd, dan verschijnt op de display EXTERN.

▶ Op MENU drukken, met ▶ EXT INGANG selecteren en de meldingen op de display volgen

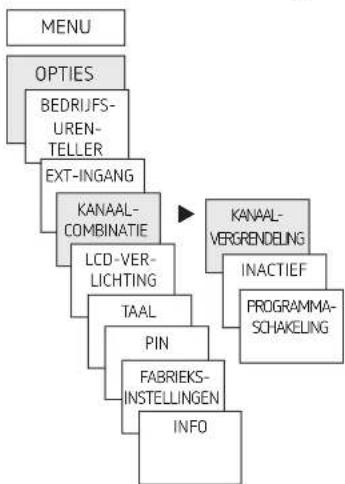

Kanaalvergrendeling instellen (alleen bij TR 622 top3)

Er zijn situaties waarin twee kanalen niet tegelijertijd mogen worden geschakeld!

De kanalen kunnen dan ten opzichte van elkaar worden vergrendeld.

① Met de kanaalvergrendeling wordt voorkomen dat beide kanalen tegerlijkertijd worden ingeschakeld.

Is een kanaal al ingeschakeld, dan wordt het tweede kanaal pas ingeschakeld, wanneer het eerste kanaal is uitgeschakeld en een wachttijd van 1 s is verstreken.

Worden beide kanalen op hetzelfde moment ingeschakeld, dan heeft kanaal 1 voorrang.

Kanaalcombinatie

Door de kanaalcombinatie wordt het onderhoud voor slijtage van de lampen verminderd; bovendien kan energie worden bespaard.

THEBEN TR 611 top3 RC - Kanaalcombinatie - 1

Astronomisch inschakelen bij zonsondergang

THEBEN TR 611 top3 RC - Kanaalcombinatie - 2

Op het ingestelde moment het tweede kanaal uitschakelen, om energie te besparen en een basisverlichting te behouden.

THEBEN TR 611 top3 RC - Kanaalcombinatie - 3

Wekelijks/dagelijks het uitgeschakelde kanaal wisselen, om voor gelijkmatige slijtage van alle verbruikers te zorgen.

Bedrijfsurenteller

De bedrijfsuren van het kanaal (relais) worden in het menu OPTIES weergegeven en gewist. Overschrijden de bedrijfsuren de in het menu Service ingestelde waarde, dan wordt dit op de display SERVICE weergegeven.

Voorbeeld: vervanging van een lamp na 5.000 h.

- Bedrijfsuren wissen of de onder Service ingestelde waarde verhogen (bijv. tot 10.000 uur)

Bluetooth OBELISK top3 gebruiken

Alle functies kunnen ook met de geheugenkaart Bluetooth OBELISK top 3 (9070130) naar de schakelklok worden overgedragen.

THEBEN TR 611 top3 RC - Bluetooth OBELISK top3 gebruiken - 1

Kopiëren OBELISK → KLOK

Kopieert het schakelprogramma en, indien gewenst, alle instellingen van de schakelklok (bijv. tijdformaat etc.) vanaf de geheugenkaart naar de schakelklok.

Kopiëren KLOK → OBELISK

Kopieert alle schakelprogramma's en instellingen van de schakelklok naar de geheugenkaart.

OBELISK-programma starten

Neemt de schakeltijden over die op de geheugenkaart zijn geprogrammeerd.

Zodra de geheugenkaart wordt verwijderd, worden weer de schakeltijden van de schakelklok actief.

Schakelklok, Bluetooth OBELISK top3 en smartphone (met app) verbinden

De apparaten uit de top3-serie kunne met een app (voor Android, iOS) via mobiele eindapparaten worden geprogrammeerd. De communicatie vindt via de Bluetooth OBELISK top3 plaats. Er worden schakelprogramma's overgedragen en direct schakelopdrachten naar het apparaat gezonden.

App OBELISK top3 uit de App Store of Google Play Store downloaden

THEBEN TR 611 top3 RC - Schakelklok, Bluetooth OBELISK top3 en smartphone (met app) verbinden - 1

THEBEN TR 611 top3 RC - Schakelklok, Bluetooth OBELISK top3 en smartphone (met app) verbinden - 2

① Bluetooth-verbinding alleen in de automodus mogelijk, niet in de handbedieningsmodus zoals OPTIES etc.

App openen en met een van de 3 commando's activeren, d.w.z. op „Download“ ⬇, „Handcommando“ of „Upload“

drukken

→ Apparaat/apparatenlijst verschijnt op de display.

THEBEN TR 611 top3 RC - Schakelklok, Bluetooth OBELISK top3 en smartphone (met app) verbinden - 3

Bij de schakelklok op OK drukken

→ Nu verschijnt BLUETOOTH ACTIEF

Binnen 30 s in de app op "Sluiten" drukken

18-03-20 Date: 07-01-09:01 Price: $1 Price: Paid Amount: $1 Amount: $1 Balance Sheet * Balance Sheet $0.00 * Amount Sheet Balance Sheet Balance Sheet Balance Sheet Balance Sheet Balance Sheet Balance Sheet Balance Sheet Balance Sheet Balance Sheet Balance Sheet Balance Sheet Balance Sheet Balance Sh…

theben SHELISA +

Nu kunnen bijv. projecten worden gemaakt en geüpload.

THEBEN TR 611 top3 RC - Schakelklok, Bluetooth OBELISK top3 en smartphone (met app) verbinden - 6

▶ De 4 toetsen tegelijkertijd indrukken

→ U kunt nu tussen PROGRAMMA BEHOUDEN en PROGRAMMA WISSEN kiezen

6. Technische specificaties

Bedrijfsspanning: 230 V AC, +10 % / -15 %
110 - 230 V AC (6110330)
Frequentie: 50–60 Hz
Stand-by (6110130, 6220130): 0,4 W
Stand-by (6110330): 0,75 W
Schakelvermogen max.: 16 A (bij 250 V, cos φ = 1)
Schakelvermogen:10 A (bij 250 V, cos φ = 0,6)
Schakelvermogen min.:10 mA/230 V AC100 mA/24 V AC/DC
Schakeluitgang:Het schakelen van willekeurige fasedraden is toegestaan
TR 611top3 (6110130): geschikt voor het schakelen van SELV (veilige zeer lage spanning)
Kortste schakeltijd:1 min
Schakelnauwkeurigheid:tot op de seconde nauwkeurig
Beschermingsgraad:IP 20 volgens EN 60529
Beschermingsklasse:II volgens EN 60730-1 bij voor-geschreven montage
Software:Klasse A
Bedrijfstemperatuur:6110330: -25 °C ... + 55 °C6110130: -30 °C ... + 60 °C6220130: -30 °C ... + 55 °C)
Gangreserve:10 jaar bij +20 °C (zonder Bluetooth OBELISK top3)
Gangnauwkeurigheid (typisch):± 0,25 s/dag (25 °C)
Ontwerpstootspanning:4 kV
Vervuilingsgraad:2
Contact:wisselcontact
Gloeilamplast:2600 W
Halogeenlamplast:2600 W
Tl-lamplast: niet gecompenseerd seriegecompenseerd:parallelgecompenseerd:2600 VA2600 VA1300 VA (130 μF)
Compacte tl-lampen (EVA):1100 W
LED-lampen (< 2 W):50 W
LED-lampen (> 2 W):600 W
Bluetooth OBELISK top3:- Beschermingsgraad:- Temperatuur:- Reikwijdte:IP 40-30 °C ... +55 °C15 m in het vrije veld

① De display van de schakelklok werkt alleen volledig bij een temperatuur van +5 °C ... +55 °C.

7. Contact

Theben AG

Hohenbergstr. 32

72401 Haigerloch

DUITSLAND

Tel. +49 7474 692-0

Fax +49 7474 692-150

Hotline

Tel. +49 7474 692-369

hotline@theben.de

Adressen, telefoonnummers etc.

www.theben.de

Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : THEBEN

Model : TR 611 top3 RC

Categorie : Domotica
