Type product Digitale Astro-schakelklok met weekprogramma en jaarprogramma
Voeding 230 V AC, +10%/-15% (50-60 Hz) voor model 1720130; 110-230 V AC (50-60 Hz) voor 1710330/1720330
Stand-by vermogen < 0,4 W (1720130) / < 0,8 W (1710330+1720330)
Schakelvermogen Max. 16 A (250 V AC, cos φ=1); 10 A (250 V AC, cos φ=0,6)
Gangreserve 10 jaar bij 20°C (zonder Bluetooth OBELISK top3)
Gangnauwkeurigheid ±0,25 s/dag bij 25°C
Beschermingsgraad IP20 (EN 60529)
Beschermingsklasse II (EN 60730-1) bij voorgeschreven montage
Bedrijfstemperatuur -30°C tot +55°C (1720130) / -25°C tot +55°C (1710330+1720330)
Afmetingen (montage) Montage op DIN-hoedrail (EN 60715); minimale kastdiepte >94 mm met ingestoken OBELISK
Gewicht Ca. 200 g (schatting)
Functies Astro-schakeling met 3 schemeringsbereiken, offset (±120 min), 84 vrije geheugenplaatsen, 3 speciale programma's (continu aan/uit, astroprogramma), vakantiefunctie, timer, handmatige schakeling, externe ingang (drukknop/schakelaar), kanaalcombinatie, PIN-code
Interface Bluetooth OBELISK top3 (optioneel, via app); aansluiting voor externe DCF/GPS-antenne
Onderhoud en reiniging Reinigen met droge, zachte doek; geen vloeistoffen of oplosmiddelen gebruiken
Veiligheid Montage uitsluitend door elektromonteur; spanning vrijschakelen; alleen in gesloten, droge ruimtes gebruiken
Reparatie en onderdelen Bij defecten contact opnemen met Theben Hotline; reparatie alleen door vakman
Toebehoren (optioneel) Bluetooth OBELISK top3 (9070130); DCF-antenne top2 RC (9070410); GPS-antenne top2 RC (9070610); netadapter top2 GPS (9070892)
Informatie Fabrikant: Theben AG, Hohenbergstr. 32, 72401 Haigerloch, Duitsland; Hotline: +49 7474 692-369

Veelgestelde vragen - Selekta 172 top3 RC THEBEN

Hoe stel ik de astro-schakeling in op de Selekta 172 top3 RC?
Ga naar het menu ASTRO en kies ASTROTIJDEN. Stel de gewenste schemeringsmodus (zonsondergang, schemering of duisternis) en offset in via de menustructuur.
Kan ik de schakelklok ook zonder Bluetooth gebruiken?
Ja, de klok kan volledig via het display en toetsen worden geprogrammeerd. Bluetooth is alleen nodig voor de app-bediening met een smartphone.
Wat is de gangreserve van de Selekta 172 top3 RC?
De gangreserve is 10 jaar bij 20°C, mits er geen Bluetooth OBELISK top3 is ingestoken (bij batterijvoeding wordt de reserve korter).
Hoe sluit ik een externe antenne aan voor tijdsynchronisatie?
Sluit de DCF-antenne (9070410) of GPS-antenne (9070610) aan op de daarvoor bestemde aansluiting. Volg de handleiding van de antenne. Voor GPS is mogelijk een extra netadapter nodig.
Wat moet ik doen als ik de PIN-code ben vergeten?
Neem contact op met de Theben Hotline (tel. +49 7474 692-369). Houd het serienummer van het apparaat bij de hand.
Kan ik de schakeltijden kopiëren naar andere weekdagen?
Ja, na het instellen van een schakeltijd kunt u met OK de optie KOPIËREN selecteren en de gewenste dagen toevoegen.

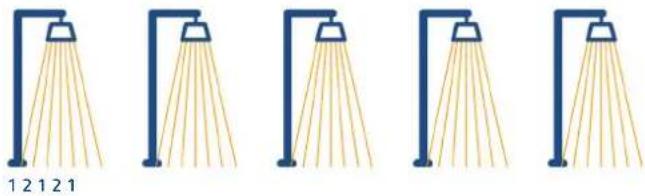

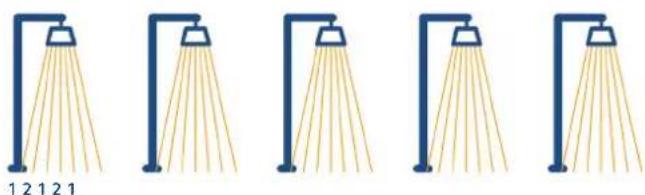

Wat is de kanaalcombinatie en hoe stel ik die in?
Kanaalcombinatie zorgt voor gelijkmatige slijtage en energiebesparing door kanalen afwisselend in te schakelen. Stel dit in via menu OPTIES -> KANAALCOMBINATIE.
Hoe programmeer ik een vakantieperiode?
Ga naar HANDMATIG -> VAKANTIE, kies AAN en voer de start- en einddatum (jaar, maand, dag, uur) in. Tijdens de vakantie wordt het kanaal continu uitgeschakeld.
Wat betekent de weergave 'EXTERN' op het display?
Wanneer een functie via een externe drukknop of schakelaar wordt geactiveerd, verschijnt EXTERN in het display. Dit geeft aan dat de klok wordt overruled door de externe ingang.
Hoe reset ik het apparaat naar fabrieksinstellingen?
Ga naar OPTIES -> FABRIEKSINSTELLING en bevestig met OK. Let op: alle geprogrammeerde schakeltijden worden gewist.

Gebruikersvragen over Selekta 172 top3 RC THEBEN

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Elektrische timer in PDF-formaat gratis! Vind uw handleiding Selekta 172 top3 RC - THEBEN en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Selekta 172 top3 RC van het merk THEBEN.

GEBRUIKSAANWIJZING Selekta 172 top3 RC THEBEN

1. Fundamentele veiligheidsinstructies

THEBEN Selekta 172 top3 RC - Fundamentele veiligheidsinstructies - 1

! WAARSCHUWING

Levensgevaar door elektrische schokken of brand!

Montage uitsluitend door een elektromonteur laten uitvoeren!

  • Het apparaat is bestemd voor de montage op DIN-hoedrails (volgens EN 60715)
  • Gangreserve (10 jaar) wordt minder bij ingestoken Bluetooth OBELISK top3 (bij batterijvoeding)
  • Het apparaat komt overeen met type 1 STU volgens IEC/EN 60730-2-7

2. Bedoeld gebruik

  • Digitale Astro-schakelklok met weekprogramma, jaarprogramma
    • Interface voor Bluetooth OBELISK top3 (app)
  • Per kanaal 3 speciale programma's met datumfunctie
  • Tijdsynchronisatie door aansluiting van een externe DCF-of GPS-antenne (1710330+1720330)
  • De astronomische schakelklok wordt bijv. gebruikt voor verlichtingsinstallaties (straten, buitentrappen, etalages, ingangen etc.)
  • Alleen in gesloten, droge ruimtes gebruiken
    Nietgebruiken bij veiligheidsvoorzieningen, zoals bijv. vluchtdeuren, brandbeveiligingen etc.

Afvoer

Apparaat op milieuvriendelijke wijze afvoeren

3. Montage en aansluiting

THEBEN Selekta 172 top3 RC - Montage en aansluiting - 1

! WAARSCHUWING

Levensgevaar door elektrische schokken of brand!

Montage uitsluitend door een elektromonteur laten uitvoeren!

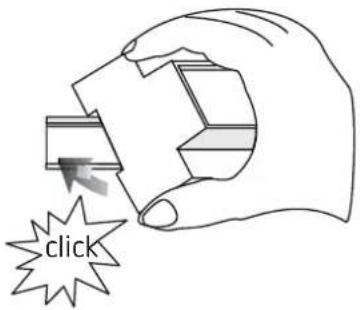

Schakelklok monteren

click

Kabel 45° Duofix verende stekkerklem Testfunctie Verende- stekkerklemopener Bluetooth DBELISK top3 (9070130)

Diepte van de schakelkast controleren bij ingestoken OBE-LISK top3. De diepte moet > 94 mm zijn.

▶ Op DIN-hoedrail monteren (volgens EN 60715)
▶ Spanning vrijschakelen
▶ Tegen opnieuw inschakelen beveiligen
▶ Controleren of het apparaat spanningsloos is
Aarden en kortsluiten
Nabijgelegen, onder spanning staande delen afdekken of afschermen

Schakelklok aansluiten

① Voor de aansluiting van een GPS-antenne (9070610) de bedieningshandleiding opvolgen.

Minimumaantal deelnemers dat voor het gebruik van de GPS-antenne vereist is:

  • 2 x weekschakelklok TR 611 top3 RC, SELEKTA 171 top3 RC, LUNA 121–122 top3 RC met telkens 50 mA voeding of
  • 1 x weekschakelklok met 50 mA voeding plus 1 x netad-apater top2 GPS (9070892) met 50 mA voeding

SELEKTA 172 top3SELEKTA 171 top3 RC

Ex1 L N Data C1 1/2/3 max. 100 m RC DCF RC GPS N L

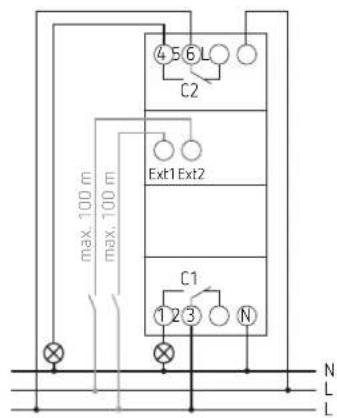

SELEKTA 172 top3 RC

456L C2 Ext1Ext2 max. 100 m max. 100 m C1 123 N N L L

C2 456 L Max. 100 m Data C1 ①②③ N RC DCF N L L

Kabel aansluiten

  • Correcte aansluiting voor de goede werking van de nuldo- organgsschakeling vereist
    ▶ Kabel op 8 mm (max. 9) afstrippen
    Kabel onder een hoek van 45° in de geopende DuoFix stekkerklem steken
    ① 2 kabels per klempositie mogelijk

    Om de DuoFix stekkerklem te openen, moet u de schroevendraaier omlaag drukken

Kabel losmaken

▶ Verende-stekkerklemopener met de schroevendraaier omlaag drukken

Display en toetsen
Geprogrammeerde AAN-tijden Datum-weer- gave Weergave DCF-antenne Kanaltoestand C1, C2 ON = AAN OFF = UIT 10 07 10 C8 off C8 off ↑ AM PM 15:20 30 P18 ESC OK Weergave van de actieve toetsen met de betreffende functies Weergave zonsopgang/ -ondergang Tijdweergave Weekdag van 1-7

Bedieningsprincipe

  1. Tekstregel lezen Tekst/symbool betekent vraag

THEBEN Selekta 172 top3 RC - Bedieningsprincipe - 1

  1. Beslissing nemen

THEBEN Selekta 172 top3 RC - Bedieningsprincipe - 2

JA Bevestiging

Op OK drukken

NEE Wijzigen / vervangen

indrukken

Overzicht menubesturing


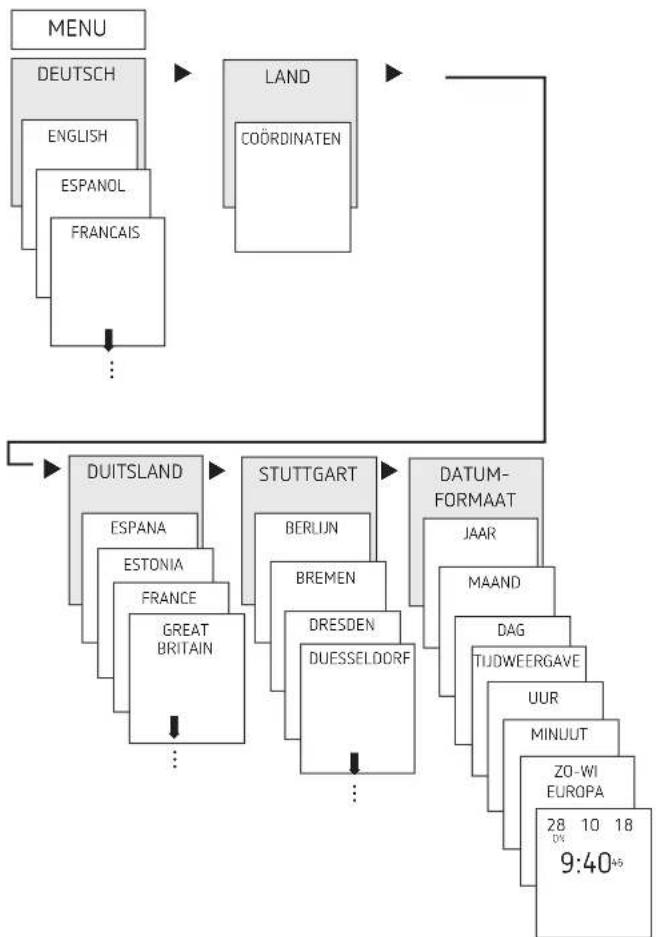

Eerste inbedrijfstelling

  • Taal, land, stad, datum, tijd en zomer-/wintertijdregel (ZO-WI) instellen

    Op een willekeurige toets drukken en de meldingen op de display volgen (zie afbeelding).

5. Instellingen en functies

① Een Astro-schakelklok schakelt bij de standaardinstelling bij schemering aan en bij zonsopgang uit. Daardoor hoeft bij de meeste toepassingen alleen een nachtuitschakeling (bijv. van 22:00 tot 6:00 uur) te worden geprogrammeerd – en kan deze, indien nodig, naar alle weekdagen worden gekopieerd.

Met de astronomische schakelklokken kunnen aangesloten verbruikers precies na zonsop- en -ondergang worden geschakeld. Ze beschikken bovendien over een Astro-impuls, die bijv. geschikt is voor de rolluik- en jaloeziebesturing. Bovendien hebben de Astro-schakelklokken een drietraps schemeringsbereik:

• Zonsondergang (burgerlijke schemering)
- Schemering (nautische schemering)
• Duisternis (astronomische schemering)

In het menu ASTRO kunnen Astrotijden, algehele simulatie, offset, Astromodus alsmede de locatie (plaatselijke omstandigheden) worden opgevraagd of gewijzigd.

- Astrotijden

Weergave van de Astrotijden (inclusief de offset) voor de huidige dag

- Totale simulatie

Weergave van de schakelreactie met een vrij selecteerbare startdatum (het vakantieprogramma wordt niet weergegeven)

- Offset

Met de offset (correctiewaarde) kunnen de berekende Astrotijden +/- 120 min worden verschoven. Daardoor kan de Astro-in- en uitschakeltijd aan plaatselijke omstandigheden (bijv. bergen, hoge gebouwen etc.) of aan persoonlijke wensen worden aangepast.

- Astromodus

- 's Avonds-AAN, 's morgens-UIT: Bij zonsondergang wordt ingeschakeld, bij zonsopgang wordt uitgeschakeld (voorbeeld: straatverlichting)

- 's Avonds UIT, 's morgens AAN: Bij zonsondergang wordt uitgeschakeld, bij zonsopgang wordt ingeschakeld (voorbeeld: terrarium)

- Astro niet actief: De Astrotijden werken niet (alleen de schakelklokfunctie „vaste schakeltijd“)

- Astrotijdstip

Er zijn 3 schemeringsbereiken instelbaar:

- Zonsondergang (burgerlijke schemering): zonsondergang is het moment waarop de bovenkant van de de zonschijf daalt tot onder de horizon

– Schemering (nautische schemering):

Met schemering wordt bedoeld wanneer het middelpunt van de zon 6° onder de horizon staat

– Duisternis (astronomische schemering):

Met de instelling Duisternis, vakkundig correct astronomische schemering genoemd, wordt bedoeld wanneer het middelpunt van de zon 12° onder de horizon staat. Er zijn sterren zichtbaar.

- Locatie

- Instelling van de locatie door keuze van een stad of via coördinaten (lengte-/breedtegraad, tijdzone). Met Bluetooth OBELISK top3 kunnen max. 10 extra steden (= favorieten) worden toegevoegd.

Astrotijd/locatie wijzigen

Bijv. een ander land, een andere stad invoeren

▶ MENU indrukken (zie afbeelding).

Offset-functie instellen

▶ Op MENU drukken
▶ ASTRO selecteren, met OK bevestigen
▶ OFFSET selecteren, met OK bevestigen
KANAAL selecteren, met OK bevestigen
▶ OFFSET MORGEN of OFFSET AVOND selecteren, met OK bevestigen
▶ Tijd instellen, met OK bevestigen

Individuele schemeringsbereiken instellen

In het menu ASTRO → Astrotijdstip kunnen 3 schemeringsbereiken worden ingesteld.

▶ Op MENU drukken
▶ ASTRO selecteren, met OK bevestigen

ASTROTIJDSTIP selecteren, met OK bevestigen
KANAAL selecteren, met OK bevestigen
- ZONSONDERGANG, SCHEMERING of DUISTERNIS selecteren, met OK bevestigen

THEBEN Selekta 172 top3 RC - Individuele schemeringsbereiken instellen - 2

Geschikt voor jaloezie- en rolluikbesturing etc.

▶ Op MENU drukken
▶ ASTRO selecteren, met OK bevestigen

ASTROMODUS selecteren, met OK bevestigen
KANAAL selecteren, met OK bevestigen
ASTRO-IMPULS selecteren, met OK bevestigen

→ Nu verschijnt 'S AVONDS EN 'S MORGENS, 'S AVONDS etc.

Gewenste tijd selecteren, met OK bevestigen
PULSDUUR invoeren

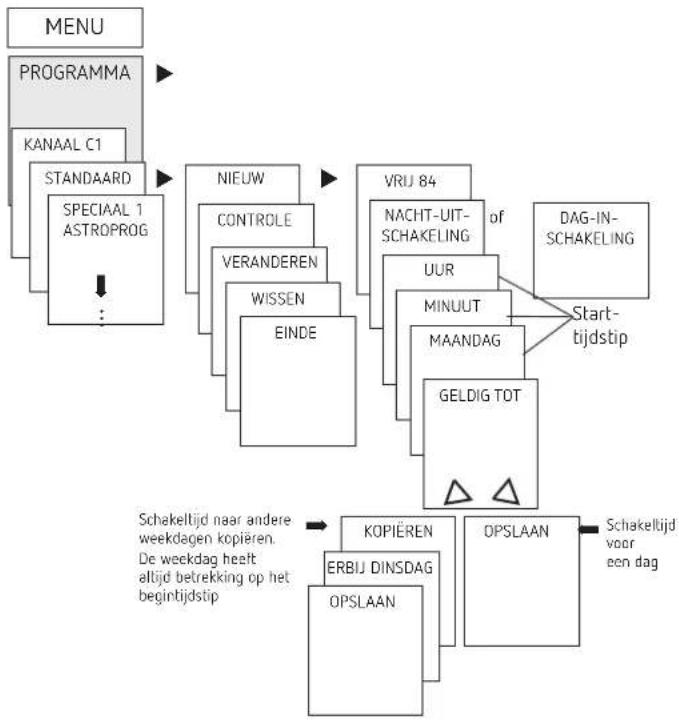

Vaste schakeltijd instellen (bijv. in het standaardprogramma)

① Een schakeltijd bestaat altijd uit een begintijdstip en een eindtijdstip (GELDIG TOT); bijv. nachtuitschakeling op maandag 23:00 – 05:00 uur

① U hebt 84 vrije geheugenplaatsen ter beschikking

▶ Op MENU drukken
▶ PROGRAMMA selecteren, met OK bevestigen
KANAAL selecteren, met OK bevestigen
▶ STANDAARD selecteren, met OK bevestigen
▶ NIEUW selecteren, met OK bevestigen
NACHTUITSCHAKELING of LICHT AAN selecteren, met OK bevestigen

- Gewenste schakeltijden (uren, minuten, dag) instellen, met OK bevestigen

▶ Voor het opslaan op ▶ drukken, met OK bevestigen

▶ Voor het kopiëren op OK drukken

Speciale programma's instellen

  • De apparaten SELEKTA top3 beschikken over 3 speciale programma's, waarmee men kalenderafhankelijk kan schakelen.
  • Elk speciaal programma kan via een of meerdere datumbereiken worden geactiveerd.
  • Er zijn 3 soorten datumbereiken:

- Vastdatumbereik:

bijv. begintijdstip op 02.04.2018 om 16:00 uur eindtijdstip op 24.04.2018 om 10:00 uur

- Jaarlijks terugkerend datumbereik, bijv. Kerstmis:

begintijdstip op 24.12 om 18:00 uur elk jaar eindtijdstip op 26.12 om 23:00 uur elk jaar

- Van Pasen afhankelijk datumbereik, bijv. 1e en 2e Pinksterdag:

begintijdstip: 49 dagen na Passen om 0:00 uur, elk jaar eindtijdstip: 51 dagen na Pasen om 0:00 uur, elk jaar

① De feestdagenset wordt met de app of de software OBELISK ingesteld.
① 24:00 uur wordt als 0:00 uur van de daaropvolgende dag geprogrammeerd.

Van Pasen afhankelijke feestdagen in Duitsland

FeestdagDagen vóór/na1e Paasdag
StartEinde
Carnevalsmaandag-48-47
Goede Vrijdag-2-1
2e Paasdag+1+2
Hemelvaartsdag+39+40
2e Pinksterdag+50+51
Sacramentsdag+60+61

- Speciaal programma 1

  • Astrotijden actief
  • Optioneel 1x nachtonderbreking
  • Optioneel 1x licht aan
  • Actief in de geprogrammeerde datumbereiken

Voorbeeld: Het standaardprogramma schakelt de straatverlichting afhankelijk van de Astrotijden in. Een nachtonderbreking is van 23:00 uur t/m 04:00 uur geprogrammeerd. Het speciale programma 1 is in het datumbereik van 30 april 12:00 uur t/m 1 mei 12:00 uur actief. Omdat er geen nachtonderbreking is geprogrammeerd, blijft de straatverlichting de hele nacht ingeschakeld.

- Speciaal programma 2

- CNTIN AAN

- Tijdens de geprogrammeerde datumbereiken altijd aan

Voorbeeld: het standaardprogramma schakelt een reclameverlichting alleen 's nachts in. Het speciale programma schakelt tijdens een actieweek van 17.04.2018 vanaf 9:00 uur t/m 24.04.2018 om 18:00 uur de reclameverlichting continu in.

- Speciaal programma 3

  • CNTIN UIT
  • Tijdens de geprogrammeerde datumbereiken altijd uit Voorbeeld: het standaardprogramma schakelt de parkeerplaatsverlichting afhankelijk van de Astrotijden in. Het speciale programma schakelt op 14 juli van 0:00 uur t/m 15 juli 04:00 uur de parkeerplaatsverlichting niet in.

Zomer-/wintertijd instellen

▶ Op MENU drukken
▶ TIJD/DAT selecteren, met OK bevestigen
ZO-WI selecteren, met OK bevestigen
Gewenste regio voor de ZO-WI-tijd selecteren, met OK bevestigen

① Wordt een DCF-/GPS-antenne gebruikt, dan moet de ZO/WI-omschakeling desondanks worden geactiveerd.

CNTIN AAN/UIT schakelen

▶ Op MENU drukken

HANDMATIG selecteren, met OK bevestigen
KANAAL selecteren, met OK bevestigen
▶ CNTIN AAN of CNTIN UIT selecteren, met OK bevestigen

Vakantiefunctie instellen

▶ Op MENU drukken
▶ HANDMATIG selecteren, met OK bevestigen
KANAAL selecteren, met OK bevestigen
▶ VAKANTIE selecteren, met OK bevestigen
▶ AAN selecteren, met OK bevestigen

START VAKANTIE selecteren, met OK bevestigen
JAAR, MAAND, DAG, UUR invoeren, met OK bevestigen
EINDE VAKANTIE selecteren, met OK bevestigen
JAAR, MAAND, DAG, UUR invoeren, met OK bevestigen

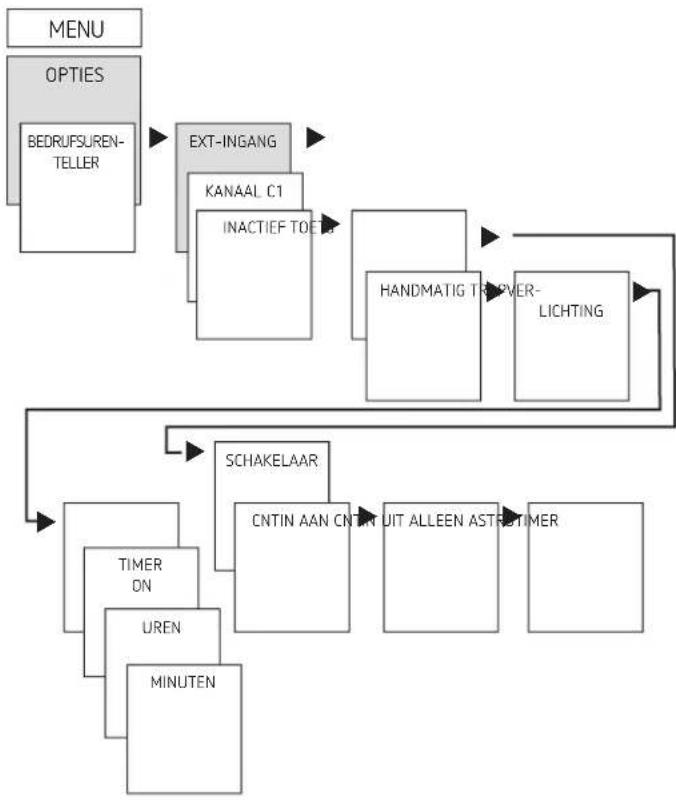

Externe ingang instellen

Voor het kanaal kan een EXT-INGANG (zie afbeelding) met verschillende functies worden ingesteld.

U kunt 3 submenu's selecteren: niet actief, drukknop(functie), schakelaar(functie)

  • INACTIEF: De externe ingang heeft geen functie
  • TOETS: U kunt kiezen uit Hand (handschakeling), Timer (countdown-timer) en traplichttijdschakelaar
  • SCHAKELAAR: U kunt kiezen uit Continu AAN, Continu UIT of Alleen Astro

① Wordt een functie via een externe toets of schakelaar geactiveerd, dan verschijnt op de display EXTERN.

▶ Op MENU drukken, met ▶ EXT INGANG selecteren en de meldingen op de display volgen

Kanaalvergrendeling instellen (alleen bij 1720130+1720330)

Er zijn situaties waarin twee kanalen niet tegelijkertijd mogen worden geschakeld! De kanalen kunnen dan ten opzichte van elkaar worden vergrendeld.

① Met de kanaalvergrendeling kan worden voorkomen dat beide kanalen tegelijkertijd worden ingeschakeld.
① Daardoor wordt voorkomen schade aan verbruikers wordt veroorzaakt, bijv. bij vooruit- en achteruit draaien van motoren.

Is een kanaal al ingeschakeld, dan wordt het tweede kanaal pas ingeschakeld nadat het eerste kanaal is uitgeschakeld en een wachttijd van 1 s is verstreken.

Worden beide kanalen op hetzelfde moment ingeschakeld, dan heeft kanaal 1 voorrang.

THEBEN Selekta 172 top3 RC - Externe ingang instellen - 2

Kanaalcombinatie (programmaomschakeling)

Door de kanaalcombinatie wordt het onderhoud voor slijtage van de lampen verminderd; bovendien kan energie worden bespaard.

  1. Astronomisch inschakelen bij zonsondergang

THEBEN Selekta 172 top3 RC - Kanaalcombinatie (programmaomschakeling) - 1

  1. Op het ingestelde moment het tweede kanaal uitschakelen, om energie te besparen en om een basisverlichting te behouden.

THEBEN Selekta 172 top3 RC - Kanaalcombinatie (programmaomschakeling) - 2

  1. Wekelijks/dagelijks het uitgeschakelde kanaal wisselen, om voor gelijkmatige slijtage van alle verbruikers te zorgen.

THEBEN Selekta 172 top3 RC - Kanaalcombinatie (programmaomschakeling) - 3

  1. 's Morgens weer beide kanalen inschakelen, bij zonsopgang astronomisch uitschakelen.

THEBEN Selekta 172 top3 RC - Kanaalcombinatie (programmaomschakeling) - 4

De PIN-code wordt menugestuurd onder OPTIES ingesteld.

① Als u de PIN bent vergeten, belt u de Theben-Hotline.
① Houd het serienummer van het apparaat bij de hand!

Hand- of continuschakeling instellen

De hand- of continuschakeling kan menugestuurd onder HANDMATIG of (in de automatische weergave) als toetsen-combinatie (zie afbeelding) worden ingesteld.

  • Handschakeling:
    Omkering van de kanaaltoestand tot aan de volgende automatische resp. geprogrammeerde schakeling.
  • Continuschakeling:
    Zolang een continuschakeling (AAN of UIT) geactiveerd is, werken de geprogrammeerde schakeltijden niet

C1 C2

Handschakeling activeren

▶ Beide toetsen kort tegelijkertijd indrukken

Continuschakeling activeren

- Beide toetsen 2 seconden tegelijkertijd indrukken

Hand-/continuschakeling opheffen

▶ Beide toetsen tegelijkertijd indrukken

Bedrijfsurenteller

De bedrijfsuren van het kanaal (relais) worden in het menu OPTIES weergegeven en gewist. Overschrijden de bedrijfsuren de in het menu Service ingestelde waarde, dan wordt dit op de display SERVICE weergegeven.

Voorbeeld: vervanging van een lamp na 5.000 h.

Bedrijfsuren wissen of de onder Service ingestelde waarde verhogen (bijv. tot 10.000 uur)

Ontvangst van het tijdsignaal met geschikte antenne top2 RC (alleen bij 1710330+1720330)

① Op de schakelklok SELEKTA top3 RC kunnen de anten- nes top2 RC-DCF (9070410) en top2 RC-GPS (9070610) worden aangesloten.

① Volg de instructies in de bedieningshandleiding van de antenne top2 RC-DCF/GPS op.

① Door aansluiting van de antenne top2 RC-DCF kan de schakelklok via een DCF-signaal automatisch worden gesynchroniseerd.

① Na aansluiting op de netvoeding resp. reset wordt naar de automatische weergave overgeschakeld zodra het DCF-zendsignaal werd ontvangen.

① Bij GPS is een extra netadapter (9070892) vereist als slechts één apparaat op de antenne is aangesloten.

Tijdzoneaanpassing

Na een geslaagde synchronisatie kan de tijdzone in het menu TIJD/DAT worden gewijzigd.

In het menu TIJD (weergave: UUR VERANDEREN) de geldige plaatselijke tijd (tijdzone) corrigeren.

Ontvangst DCF-zendsignaal: Weergave: dag + maand + RC (Radio Control) geen ontvangst van het DCF-zendsignaal Weergave: bijv. 24 11 18 Geen verbinding met de antenne: Weergave: bijv. 24 11 18

Bluetooth OBELISK top3 gebruiken

Alle functies kunnen ook met de geheugenkaart Bluetooth OBELISK top 3 (9070130) naar de schakelklok worden overgedragen.

THEBEN Selekta 172 top3 RC - Bluetooth OBELISK top3 gebruiken - 1

Kopiëren OBELISK → KLOK

Kopieert het schakelprogramma en, indien gewenst, alle instellingen van de schakelklok (bijv. tijdformaat etc.) vanaf de geheugenkaart naar de schakelklok.

Kopiëren KLOK → OBELISK

Kopieert alle schakelprogramma's en instellingen van de schakelklok naar de geheugenkaart.

OBELISK-programma starten

Neemt de schakeltijden over die op de geheugenkaart zijn geprogrammeerd.

Zodra de geheugenkaart wordt verwijderd, worden weer de schakeltijden van de schakelklok actief.

Schakelklok, Bluetooth OBELISK top3 en smart-phone (met app) verbinden

De apparaten uit de top3-serie kunne met een app (voor Android, iOS) via mobiele eindapparaten worden geprogrammeerd. De communicatie vindt via de Bluetooth OBELISK top3 plaats. Er worden schakelprogramma's overgedragen en direct schakelopdrachten naar het apparaat gezonden.

App OBELISK top3 uit de App Store of Google Play Store downloaden

THEBEN Selekta 172 top3 RC - Schakelklok, Bluetooth OBELISK top3 en smart-phone (met app) verbinden - 1

THEBEN Selekta 172 top3 RC - Schakelklok, Bluetooth OBELISK top3 en smart-phone (met app) verbinden - 2

① Bluetooth-verbinding alleen in de automodus mogelijk, niet in de handbedieningsmodus zoals OPTIES etc.

App openen en met een van de 3 commando's activeren, d.w.z. op „Download“ ↘, „Handcommando“ of „Upload“ drukken

→ Apparaat/apparatenlijst verschijnt op de display.

thobon DELTA Project 1 Wntags

Soche nach Seraßen ... TV 1000000000000000000000000000000000000000000000000000000000000000000000000000000000

Bij de schakelklok op OK drukken → Nu verschijnt BLUETOOTH ACTIEF
Binnen 30 s in de app op "Sluiten" drukken

THEBEN Selekta 172 top3 RC - Schakelklok, Bluetooth OBELISK top3 en smart-phone (met app) verbinden - 5

Nu kunnen bijv. projecten worden gemaakt en geüpload.

THEBEN Selekta 172 top3 RC - Schakelklok, Bluetooth OBELISK top3 en smart-phone (met app) verbinden - 6

De 4 toetsen tegelijkertijd indrukken

→ U kunt nu tussen PROGRAMMA BEHOUDEN en PROGRAMMA WISSEN kiezen

  1. Technische specificaties
Bedrijfsspanning: 230 V AC, +10% /-15% (1720130)110 - 230 V AC (1710330+1720330)
Frequentie: 50–60 Hz
Stand-by: < 0,4 W (1720130)0,8 W (1710330+1720330)
Schakelvermogen max.: 16 A (bij 250 V AC, cos φ = 1)
Schakelvermogen: 10 A (bij 250 V AC, cos φ = 0,6)
Schakelvermogen min.: 10 mA/230 V AC100 mA/24 V AC/DC
Schakeluitgang: Het schakelen van willekeurige fased-raden is toegestaan
Kortste schakeltijd: 1 min
Schakelnauwkeurigheid: tot op de seconde nauwkeurig
Beschermingsgraad: IP 20 volgens EN 60529
Beschermingsklasse: II volgens EN 60730-1 bij voorge-schreven montage
Software: Klasse A
Bedrijfstemperatuur: -30 °C ... +55 °C (1720130)-25 °C ... +55 °C (1710330+1720330)
Gangreserve:10 jaar bij +20 °C (zonder Bluetooth OBELISK top3)
Gangnauwkeurigheid (typisch):± 0,25 s/dag (25 °C)
Ontwerpstootspanning:4 kV
Vervuilingsgraad:2
Contact:wisselcontact
Max. aantal schakelingen bij 16 A Ohmse belasting:50 000
Gloeilamplast:2600 W
Halogeenlamplast:2600 W
TL-lampen (VVG-verliesarme voorschakelapparaten):
niet gecompenseerd2600 VA
seriegecompenseerd2600 VA
parallelgecompenseerd1300 VA (130 μF)
Compacte tl-lampen (EVA):1100 W
LED-lampen (< 2 W):50 W
LED-lampen (> 2 W):600 W
Bluetooth OBELISK top3:- Beschermingsgraad:- Temperatuur:- Reikwijdte:IP 40-30 °C ... +55 °C15 m in het vrije veld

① De display van de schakelklok werkt alleen volledig bij een temperatuur van -20\ °C - +55\ °C .

7. Contact

Theben AG

Hohenbergstr. 32

72401 Haigerloch

DUITSLAND

Tel. +49 7474 692-0

Fax +49 7474 692-150

Hotline

Tel. +49 7474 692-369

hotline@theben.de

Adressen, telefoonnummers etc.

www.theben.de

Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : THEBEN

Model : Selekta 172 top3 RC

Categorie : Elektrische timer
