Notice THEBEN Selekta 171 top2 RC 24V - page 1
1 / 8
Kies uw taal en geef uw e-mailadres: we sturen u een specifiek vertaalde versie.
ProducttypeDigitale astronomische schakelklok
ModelSelekta 171 top2 RC 24V
MerkTheben
Voedingsspanning12–24 V AC/DC, 50–60 Hz, +10% / –15%
Stand-by vermogen0,9 W
Schakelvermogen (max.)16 A bij 250 V AC, cos φ = 1
Schakelvermogen (min.)10 mA / 230 V AC of 100 mA / 12 V AC/DC
BeschermingsgraadIP 20 (volgens EN 60529)
BeschermingsklasseII (volgens EN 60730-1) bij voeding met FELV; III bij SELV
Bedrijfstemperatuur–30 °C tot +55 °C
Gangreserve10 jaar bij +20 °C
Gangnauwkeurigheid± 0,25 s/dag (typisch, 25 °C)
Kortste schakeltijd1 minuut
Aantal kanalen1 (C1)
Programmageheugen84 vrije geheugenplaatsen
Speciale programma's3 (Astro, Continu AAN, Continu UIT)
Astro-functieZonsopgang/zonsondergang met offset (± 120 min)
TijdsynchronisatieExterne DCF-antenne (top2 RC-DCF, optioneel)
GeheugenkaartOBELISK top2 (optioneel, voor programmering en kopiëren)
MontageDIN-hoedrail (EN 60715)
AansluitingDuoFix-veerklemmen (max. 2 draden per klem)
DisplayLCD met verlichting
BedieningMenugestuurd met 4 toetsen
ReinigingMet een droge, zachte doek; geen water of reinigingsmiddelen
ResetAlle 4 toetsen tegelijk indrukken; programma behouden of wissen
GarantieRaadpleeg de Theben-hotline of website www.theben.de

Veelgestelde vragen - Selekta 171 top2 RC 24V THEBEN

Hoe stel ik de klok in voor het eerst?
Na het inschakelen vraagt de klok om taal, land, stad, datum, tijd en zomer-/wintertijdregel. Volg de instructies op het display. Druk op een willekeurige toets om te starten.
Hoe kan ik de astronomische schakeltijden aanpassen?
Ga naar MENU > ASTRO > OFFSET. U kunt de ochtend- en avondtijden met maximaal ±120 minuten verschuiven om aan lokale omstandigheden (bv. bergen, gebouwen) aan te passen.
Hoe programmeer ik een vaste schakeltijd?
Druk op MENU, selecteer PROGRAMMA > KANAAL C1 > STANDAARD > NIEUW. Kies NACHTONDERBREKING of DAGINSCHAKELING, stel tijd en dagen in, en sla op. U kunt schakeltijden kopiëren naar andere weekdagen.
Wat zijn de speciale programma's en hoe gebruik ik ze?
Er zijn 3 speciale programma's: Speciaal 1 (Astro met nachtonderbreking), Speciaal 2 (continu AAN), Speciaal 3 (continu UIT). Elk kan aan datumbereiken (vast, jaarlijks of afhankelijk van Pasen) worden gekoppeld. Programmeer via MENU > PROGRAMMA > KANAAL C1 > SPECIAAL 1/2/3.
Hoe sluit ik een DCF-antenne aan?
Alleen voor model Selekta 171 top2 RC 24V: sluit de antenne top2 RC-DCF (9070410) aan. Volg de instructies in de antennehandleiding. Na aansluiting synchroniseert de klok automatisch met het DCF-signaal.
Kan ik de klok met een geheugenkaart programmeren?
Ja, gebruik de optionele OBELISK top2-kaart (9070404). Steek de kaart in de klok, kopieer programma's van/naar de kaart via MENU > OBELISK. U kunt ook de pc-software gebruiken om programma's te maken.
Wat moet ik doen als ik de PIN-code vergeet?
Neem contact op met de Theben-Hotline (tel. +49 7474 692-369). Houd het serienummer van het apparaat bij de hand. De PIN wordt ingesteld via MENU > OPTIES > PIN.
Hoe stel ik de vakantiefunctie in?
Ga naar MENU > MANUEEL > VAKANTIE. Schakel de functie AAN en stel de start- en einddatum (jaar, maand, dag, uur) in. Tijdens de vakantieperiode wordt het gekozen kanaal uitgeschakeld.
Hoe reset ik de klok naar fabrieksinstellingen?
Druk alle 4 toetsen tegelijk in. U krijgt de keuze 'PROGRAMMA BEHOUDEN' of 'PROGRAMMA WISSEN'. Kies 'WISSEN' om alle instellingen te wissen. Bevestig met OK.
Wat is de gangreserve en hoe lang gaat de batterij mee?
De gangreserve is 10 jaar bij +20 °C. Als de geheugenkaart OBELISK is geplaatst, wordt de reserve verkort. Bij batterijvoeding (gangreserve) wordt de levensduur verminderd. De klok heeft geen aparte batterij, maar een interne condensator voor tijdsbehoud.

Gebruikersvragen over Selekta 171 top2 RC 24V THEBEN

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Digitale klok in PDF-formaat gratis! Vind uw handleiding Selekta 171 top2 RC 24V - THEBEN en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Selekta 171 top2 RC 24V van het merk THEBEN.

GEBRUIKSAANWIJZING Selekta 171 top2 RC 24V THEBEN

1. Fundamentele veiligheidsinstructies

THEBEN Selekta 171 top2 RC 24V - Fundamentele veiligheidsinstructies - 1

THEBEN Selekta 171 top2 RC 24V - Fundamentele veiligheidsinstructies - 2

WAARSCHUWING

Levensgevaar door elektrische schokken of brand!

Montage uitsluitend door een elektromonteur laten uitvoeren!

  • Het apparaat is bestemd voor de montage op DIN-hoedrails (volgens EN 60715)
  • Gangreserve (10 Jaar) wordt verlaagd als de geheugenkaart is aangebracht (bij batterijvoeding)
  • Het apparaat komt overeen met type 1 BSTU volgens IEC/EN 60730-2-7
    • Per kanaal 3 speciale programma's met datumfunctie
  • Tijdsynchronisatie door aansluiting van een externe DCF-antenne (SELEKTA 171 top2 RC 24 V)
    Geheugenkaart OBELISK top2: vermijd mechanische belasting of vervuiling tijdens opslag/transport

2. Bedoeld gebruik

  • De astronomische schakelklok wordt bijv. gebruikt voor verlichtingsinstallaties (straten, buitentrappen, etalages, ingangen etc.)
  • Alleen in gesloten, droge ruimtes gebruiken

Niet gebruiken bij veiligheidsvoorzieningen, zoals bijv. vluchtdeuren, brandbeveiligingen, etc.

Afvoer

Apparaat op milieuvriendelijke manier afvoeren

3. Montage en aansluiting

THEBEN Selekta 171 top2 RC 24V - Montage en aansluiting - 1

THEBEN Selekta 171 top2 RC 24V - Montage en aansluiting - 2

WAARSCHUWING

Levensgevaar door elektrische schokken of brand!

Montage uitsluitend door een elektromonteur laten uitvoeren!

Schakelklok monteren

click

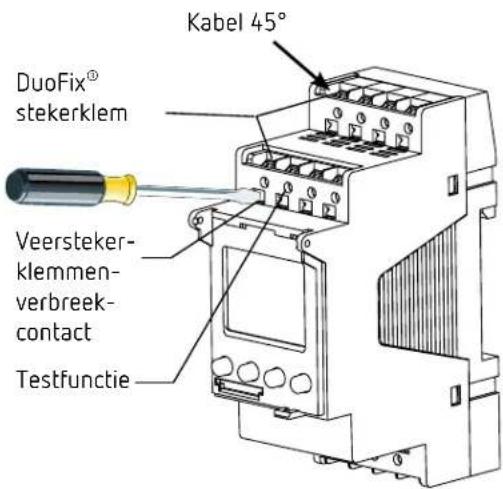

Kabel 45° DuoFix® stekerklem Veersteker- klemmen- verbreek- contact Testfunctie

▶ Op DIN-hoedrail monteren (volgens EN 60715)
▶ Spanning vrijschakelen
▶ Tegen opnieuw inschakelen beveiligen
▶ Controleren of het apparaat spanningsloos is
Aarden en kortsluiten
Nabijgelegen, onder spanning staande delen afdekken of afschermen

Kabel aansluiten

THEBEN Selekta 171 top2 RC 24V - Kabel aansluiten - 1

SELEKTA 172 top2 24 VSELEKTA 171 top2 RC 2

Ext1 Data 100 m RC DCF C1 1 2 3 ± 12-24 V max. 100 m max. 100 m C2 4 5 6 Ext1 Ext2 C1 1 2 3 ± 12-24 V

Kabel op 8 mm (max. 9) afstrippen
Kabel in een hoek van 45° in de geopende Duofikker-klem steken (2 kabels per klempositie mogelijk)

Alleen bij flexibele kabels: Om de Du#Fekkerklem te openen, moet u de schroevendrdaaier omlaag drukken

Kabel losmaken

Opener van de verende stekkerklem met de schroevendraaier omlaag drukken

THEBEN Selekta 171 top2 RC 24V - Kabel losmaken - 1

Bij SELEKTA 172 top2 24 V moet de te schakelen soort klein-spanning overeenkomen met de soort kleinspanning van de voedingsspanning (SELV = SELV, PELV = PELV, FELV = FELV).

Als op de schakeluitgang 230 V wordt geschakeld, mag de schakelklok met functionele kleinspanning, maar niet met SELV als voedingsspanning worden gebruikt.

- De stuurkabel gescheiden naar de lastkabel leiden.

4. Toestelbeschrijving

Display en toetsen
Geprogrammeerde AAN-tijden Datumweer- gave Kanaaltoestand C1, C2 ON = Aan OFF = Uit 24 08 1ST C1 OFF C2 OFF ↑↓ 18:00 00 1 2 3 4 5 6 7 SSC OK Weergave van de actieve toet- sen met de betreffende functie Weergave antenne Weergave zonsop- gang/-ondergang Tijdweergave Weekdag van 1-7

MENU - Display activeren - Menu openen - Menu annuleren - ESC (Menu verlaten) MENU OK KEuzemogelijkheden worden weergegeven - Keuze opslaan - Keuze bevestigen

Bedieningsprincipe

  1. Tekstregel lezen Tekst/symbool betekent vraag

THEBEN Selekta 171 top2 RC 24V - Bedieningsprincipe - 1

  1. Beslissing nemen

JA Bevestiging OK drukken NEE Wijzigen / vervangen drukken

Overzicht menubesturing


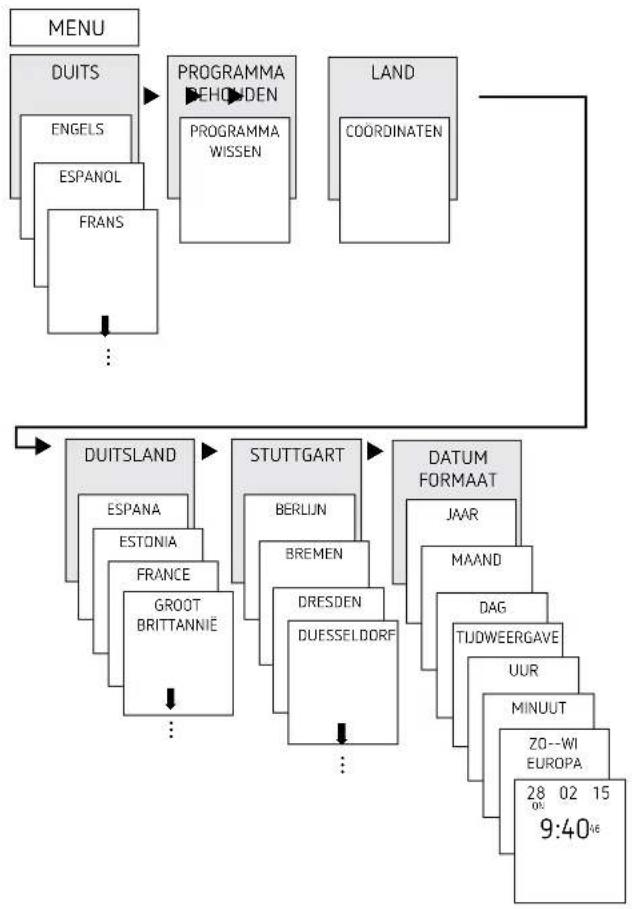

Eerste inbedrijfstelling

▶ Taal, land, stad, datum, tijd en zomer-/wintertijdregel (ZO-WI) instellen
- Op een willekeurige toets drukken en de meldingen op de display volgen (zie afbeelding).

5. Instellingen en fuuncties

In het menu ASTRO kunnen astrotijden, algehele simulatie, offset, Astromodus alsmede de positie (plaatselijke omstandigheden) worden opgevraagd of gewijzigd.

  • Astrotijden Weergave van de astrotijden (inclusief de offset) voor de huidige dag
  • Totale simulatie Weergave van de schakelreactie met een vrij selecteerbare startdatum (het vakantieprogramma wordt niet weergegeven)
  • Offset Met de offset (correctiewaarde) kunnen de berekende Astrotijden +/- 120 min worden verschoven. Daardoor kan de Astro-in- en uitschakeltijd aan plaatselijke omstandigheden (bijv. bergen, hoge gebouwen etc.) of aan persoonlijke wensen worden aangepast.

- Astromodus

  • 's avonds-aan, 's morgens-UIT: Bij zonsondergang wordt ingeschakeld, bij zonsopgang wordt uitgeschakeld (voorbeeld: straatverlichting)
  • 's avonds UIT, 's morgens aan: Bij zonsondergang wordt uitgeschakeld, bij zonsopgang wordt ingeschakeld (voorbeeld: terrarium)
  • Astro niet actief: De Astrotijden werken niet (alleen de schakelklokfunctie „vaste schakeltijd“)

- Locatie

- Instelling van de locatie door keuze van een stad of via coördinaten (lengte-/breedtegraad, tijdzone). Met de geheugenkaart OBELISK top2 resp. pc-software kunnen max. 10 extra steden (= favorieten) worden toegevoegd.

Astrotijd/locatie wijzigen

Bijv. een ander land, een andere stad invoeren

▶ MENU indrukken (zie afbeelding).

Offset-functie instellen

▶ Op MENU drukken

▶ ASTRO selecteren, met OK bevestigen

▶ OFFSET selecteren, met OK bevestigen

▶ OFFSET MORGEN of OFFSET AVOND selecteren, met OK bevestigen

▶ Tijd instellen, met OK bevestigen

Vaste schakeltijd programmeren (bijv. in het standaardprogramma)

① Een schakeltijd bestaat altijd uit een begintijdstip en een eindtijdstip (GELDIG T/M); bijv. nachtuitschakeling op maandag 23:00 – 05:00 uur

① U hebt 84 vrije geheugenplaatsen ter beschikking

▶ Op MENU drukken

▶ PROGRAMMA selecteren, met OK bevestigen

KANAAL selecteren, met OK bevestigen

▶ STANDAARD selecteren, met OK bevestigen

▶ NIEUW kiezen, met OK bevestigen

NACHTONDERBREKING of LICHT AAN selecteren, met OK bevestigen

Gewenste schakeltijden (uren, minuten, dag) instellen, met OK bevestigen

▶ Voor het opslaan op ▶ drukken, met OK bevestigen

▶ Voor het kopiëren op OK drukken

Speciale programma's

  • De apparaten SELEKTA 171 top2 RC 24 V en SELEKTA172 top2 24 V beschikken over 3 speciale programma's, waarmee men kalenderafhankelijk kan schakelen.
  • Elk speciaal programma kan via een of meerdere datumbereiken worden geactiveerd.
  • Er zijn 3 soorten datumbereiken:

– Vastdatumbereik:

bijv. begintijdstip op 02.04.2015 om 16:00 uur eindtijdstip op 24.04.2015 om 10:00 uur

- Jaarlijks terugkerend datumbereik,

bijv. Kerstmis:

begintijdstip op 24.12 om 18:00 uur elk jaar eindtijdstip op 26.12 om 23:00 uur elk jaar

Van Pasen afhankelijk datumbereik,

bijv. 1e en 2e Pinksterdag:

begintijdstip: 49 dagen na Passen om 0:00 uur, elk jaar eindtijdstip: 51 dagen na Pasen om 0:00 uur, elk jaar

① 24:00 uur wordt als 0:00 uur van de daaropvolgende dag geprogrammeerd.

Van Pasen afhankelijke feestdagen in Duitsland
FeestdagDagen vóór/na1e Paasdag
Carnevalsmaandag-48
Goede Vrijdag-2
2e Paasdag+1
Hemelvaartsdag+39
2e Plinksterdag+50
Sacramentsdag+60

- Speciaal programma 1

  • Astrotijden actief
  • Optioneel 1x nachtonderbreking
  • Optioneel 1x daginschakeling
  • Actief in de geprogrammeerde datumbereiken

Voorbeeld: Het standaardprogramma schakelt de straatverlichting afhankelijk van de Astrotijden in. Een nachtonderbreking is van 23:00 uur t/m 04:00 uur geprogrammeerd. Het speciale programma 1 is in het datumbereik van 30 april 12:00 uur t/m 1 mei 12:00 uur actief. Omdat er geen nachtonderbreking is geprogrammeerd, blijft de straatverlichting de hele nacht ingeschakeld.

• Speciaal programma 2

- CNTIN AAN

- Tijdens de geprogrammeerde datumbereiken altijd aan

Voorbeeld: het standaardprogramma schakelt een reclameverlichting alleen 's nachts in. Het speciale programma schakelt tijdens een actieweek van 17.04.2015 vanaf 9:00 uur t/m 24.04.2015 om 18:00 uur de reclameverlichting continu in.

- Speciaal programma 3

- CNTIN UIT

- Tijdens de geprogrammeerde datumbereiken altijd uit Voorbeeld: het standaardprogramma schakelt de parkeerplaatsverlichting afhankelijk van de Astrotijden in. Het speciale programma schakelt op 14 juli van 0:00 uur t/m 15 juli 04:00 uur de parkeerplaatsverlichting niet in.

Zomer-/wintertijd instellen

▶ Op MENU drukken

▶ TIJD/DAT selecteren, met OK bevestigen

Z0-WI selecteren, met OK bevestigen

Gewenste regio voor de ZO-WI-tijd selecteren, met OK bevestigen

① Wordt een DCF-antenne gebruikt, dan moet de ZO/WI-omschakeling desondanks worden geactiveerd.

CNTIN AAN/UIT inschakelen

▶ Op MENU drukken
MANUEEL selecteren, met OK bevestigen
KANAAL selecteren, met OK bevestigen
CNTIN AAN of CNTIN UIT selecteren, met OK bevestigen

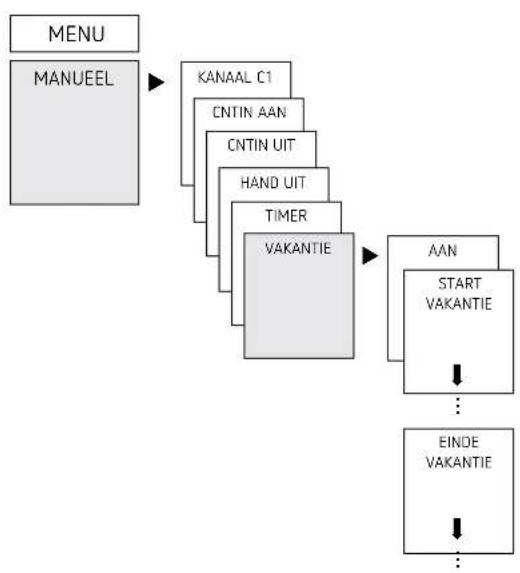

Vakantiefunctie instellen

▶ Op MENU drukken
MANUEEL selecteren, met OK bevestigen
KANAAL selecteren, met OK bevestigen
▶ VAKANTIE selecteren, met OK bevestigen
▶ AAN selecteren, met OK bevestigen

START VAKANTIE selecteren, met OK bevestigen
JAAR, MAAND, DAG, UUR invoeren, met OK bevestigen
▶ EINDE VAKANTIE selecteren, met OK bevestigen
JAAR, MAAND, DAG, UUR invoeren, met OK bevestigen

Ext-ingang instellen

Voor het kanaal kan een EXT-INGANG (zie afbeelding) met verschillende functies worden ingesteld.

U kunt 3 submenu's selecteren: niet actief, drukknop(-functie), schakelaar(-functie)

  • INACTIEF: De ext-ingang heeft geen functie
    • TOETS: U kunt kiezen uit Hand (handschakeling), Timer (countdown-timer) en traplichttijdschakelaar
  • SCHAKELAAR: U kunt kiezen uit Continu AAN, Continu UIT of Alleen Astro, astroprogramma

① Wordt een functie via een externe drukknop of schakelaar geactiveerd, dan verschijnt op de display EXTERN.

▶ Op MENU drukken, met ▶ EXT INGANG selecteren en de meldingen op de display volgen


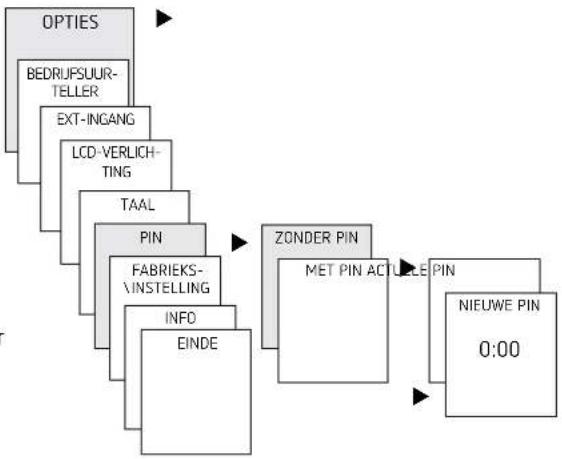

PIN-code aciveren

De PIN-code wordt menugestuurd onder OPTIES ingesteld.

① Als u de PIN bent vergeten, belt u de Theben-Hotline.
① Houd het serienummer van het apparaat bij de hand.

Hand- of continu-schakeling instellen

De hand- of continu-schakeling kan menugestuurd onder HANDMATIG of (in de automatische weergave) als toetsen-combinatie (zie afbeelding) worden ingesteld.

  • Handschakeling
    Omkering van de kanaaltoestand tot aan de volgende automatische resp. geprogrammeerde schakeling.
  • Continu-schakeling:
    Zolang een continu-schakeling (AAN of UIT) geactiveerd is, werken de geprogrammeerde schakeltijden niet

THEBEN Selekta 171 top2 RC 24V - Hand- of continu-schakeling instellen - 1

Handschakeling activeren

▶ Beide toetsen kort tegelijkertijd indrukken

Continu-schakeling activeren

- Beide toetsen 2 seconden tegelijkertijd indrukken

Hand-/continu-schakeling opheffen

▶ Beide toetsen tegelijkertijd indrukken

Bedrijfsurenteller

De bedrijfsuren van het kanaal (relais) worden in het menu-OPTIES weergegeven en gewist. Overschrijden de bedrijfsuren de in het menu Service ingestelde waarde, dan wordt dit op de display SERVICE weergegeven.

Voorbeeld: vervanging van een lamp na 5.000 h.

Bedrijfsuren wissen of de onder Service ingestelde waarde verhogen (bijv. tot 10.000 uur)

Ontvangst van het tijdsignaal met geschikte antenne top2 RC (alleen bij SELEKTA 171 top2 RC 24 V)

① Op de schakelklok SELEKTA 171 top2 RC 24 V kun de antenne top2 RC-DCF (9070410) worden aangesloten.
① Volg de instrucites in de bedieningshandleiding van de antenne top2 RC-DCF op.
① Door aansluiting van de antenne top2 RC-DCF kan de schakelklok via een DCF-signaal automatisch worden gesynchroniseerd.
① Na aansluiting op de netvoeding resp. reset wordt naar automatische weergave overgeschakeld zodra het DCF-zendsignaal werd ontvangen.

Tijdzoneaanpassing

Na een geslaagde synchronisatie kan de tijdzone in het menu TIJD/DAT worden gewijzigd.

In het menu TIJD (weergave: UUR WIJZIGEN) de geldige plaatselijke tijd (tijdzone) corrigeren.

Ontvangst DCF-zendsignaal: Weergave: dag + maand + RC (Radio Control) geen ontvangst van het DCF-zendersignaal Weergave: bijv. 24 11 07 geen verbinding met antenne: Weergave: bijv. 24 11 07

Geheugenkaart OBELISK top2 gebruiken

① De geheugenkaart OBELISK top2 wordt niet bij het apparaat geleverd, kan echter als accessoire worden besteld (nr. 9070404).

Alle functies kunnen ook met de OBELISK-software op de pc worden ingesteld en met de geheugenkaart naar het apparaat worden gekopieerd.

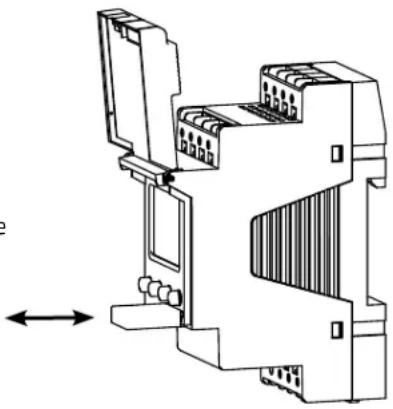

  • Geheugenkaart in de schakelklok steken

    Opgeslagen schakeltijden en apparaatinstellingen in de schakelklok in-/uitlezen of Obeliskprogramma starten

  • Geheugenkaart na het kopiëren etc. verwijderen

⚠️ Vermijd mechanische belasting of vervuiling tijdens opslag/transport

THEBEN Selekta 171 top2 RC 24V - Geheugenkaart OBELISK top2 gebruiken - 1

Kopiëren OBELISK → KLOK

Kopieert het schakelprogramma en, indien gewenst, alle instellingen van de schakelklok (bijv. tijdformaat etc.) vanaf de geheugenkaart naar de schakelklok.

Kopiëren KLOK → OBELISK

Kopieert alle schakelprogramma's en instellingen van de schakelklok naar de geheugenkaart.

OBELISK-programma starten

Neemt de schakeltijden over die op de geheugenkaart zijn geprogrammeerd.

Zodra de geheugenkaart wordt verwijderd, worden weer de schakeltijden van de schakelklok actief.

① De meest actueel pc-software OBELISK top2 vindt u op www.theben.de.

Schakelklok resetten

▶ De 4 toetsen tegelijkertijd indrukken

→ U kunt nu tussen PROGRAMMA BEHOUDEN en PROGRAMMA WISSEN kiezen

  1. Technische specificaties
Bedrijfsspanning 12–24 V, 50–60 Hz+10 % / –15 %,12–24 V DC, +10 % / –15 %
Stand-by 0,9 W (1714100)0,2 W (1724100)
Schakelvermogen max. 16 A (bij 250 V AC, cos φ = 1)
Schakelvermogen 2 A (bij 250 V AC, cos φ = 0,6)
Schakelvermogen min. 10 mA/230 V AC100 mA/12 V AC/DC
Beschermingsgraad IP 20 volgens EN 60529
Beschermingsklasse Beschermingsklasse: II volgens EN60730-1 bij voorgeschreven montagebij voeding met FELV en/of schakelenvan net
Beschermingsklasse III bij voeding met SELV en schakelenvan SELV
Bedrijfstemperatuur –30 °C ... +55 °C
Kortste schakeltijd 1 min
Gangreserve 10 jaar bij +20 °C
Gangnauwkeurigheid (typisch) ± 0,25 s/dag (25 °C)
Ontwerpstootspanning4 kV
Vervuilingsgraad2
ContactWisselcontact, μ contact
Max. aantal schakelingen bij 16 AOhmse last50 000
Gloeilamplast1000 W
Halogeenlampbelasting (230 V)1000 W
TL-lampen (VVG-verliesarme voor-schakelapparaten):niet gecompenseerd (230 V)seriegecompenseerd (230 V)parallelgecompenseerd (230 V)1000 VA1000 VA80 W (max. 12 μF)
TI-lampen (EVG – elektronischevoorschakelapparaten) (230 V)120 W
Compacte tl-lampen (EVA)30 W
LED-lampen (< 2 W)6 W
LED-lampen (2 W – 8 W)20 W
LED-lampen (> 8 W)25 W
Komt overeen met type 1 BSTUvolgens IEC/EN 60730-2-7 resp.IEC/EN 60730-1
Het schakelen van willekeurigefasedraden is toegestaan.
Voor het schakelen van SELV en nettoegestaan

7. contact

Theben AG

Hohenbergstr. 32

72401 Haigerloch

DUITSLAND

Tel. +49 7474 692-0

Fax +49 7474 692-150

Hotline

Tel. +49 7474 692-369

hotline@theben.de

Adressen, telefoonnummers etc.

www.theben.de

Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : THEBEN

Model : Selekta 171 top2 RC 24V

Categorie : Digitale klok
