Merk	Honeywell
Model	DC515SGL
Type product	Draadloze deurbel (plug-in of draagbaar)
Voeding deurbel (plug-in)	Netstroom via stopcontact
Voeding deurbel (draagbaar)	3x LR6 (AA) 1,5 V
Voeding drukknop	CR2032 lithiumbatterij
Levensduur batterij drukknop	Tot 2 jaar (bij 5 activeringen/dag)
Levensduur batterij deurbel (draagbaar)	Tot 2 jaar
Geluidsniveau	84 dB (standaard)
Aantal melodieën	Meerdere, selecteerbaar via melodietoets
Volume	Instelbaar, dempbaar (tijdelijk tot 12 uur)
Bereik (open terrein)	150 m
Frequentie	868 MHz
Bedrijfstemperatuur deurbel	-5 °C tot 40 °C
Bedrijfstemperatuur drukknop	-20 °C tot 50 °C
Waterbestendigheid drukknop	IP55
Kleur Halo-verlichting	Instelbaar (7 kleuren)
Nachtverlichting	Ja (alleen plug-in modellen)
Geheime klop-functie	Ja
Maximaal aantal accessoires	4
Montage drukknop	Wandmontage met schroeven of zelfklevende pad
Geschikt voor	Binnengebruik (deurbel)
Inhoud set	Drukknop, montagebeugel, schroeven, zelfklevende montagepad

Veelgestelde vragen - DC515SGL HONEYWELL

Hoe koppel ik de drukknop aan de deurbel?

Houd de instellingentoets op de deurbel drie seconden ingedrukt tot de Halo-verlichting begint te draaien. Druk vervolgens binnen 20 seconden op de drukknop. U hoort een bevestigingstonen.

Hoe verander ik de melodie?

Druk op de melodietoets op de deurbel. Bij elke druk verandert de melodie. Stop wanneer u de gewenste melodie hoort. Voor een specifieke drukknop: druk op de drukknop en binnen 12 seconden op de melodietoets.

Kan ik het volume aanpassen?

Ja, gebruik de toetsen Volume omhoog en Volume omlaag op de deurbel. U kunt het geluid ook tijdelijk uitschakelen met de dempingstoets.

Wat is de geheime klop-functie?

Bij drie snelle drukken op de drukknop activeert u een aparte melodie en Halo-verlichtingskleur. U kunt deze instellen door na de derde druk binnen 12 seconden de melodie- of zontoets in te drukken.

Hoe stel ik de nachtverlichting in?

Alleen voor plug-in modellen: houd de nachtverlichtingstoets ingedrukt om de kleur van de Halo-verlichting te selecteren. Laat los bij de gewenste kleur.

Wat doe ik als de deurbel niet werkt?

Controleer of de demping uit is (druk op dempingstoets tot alle lampjes uit zijn). Zorg dat batterijen correct zijn geplaatst. Controleer het bereik of koppel de drukknop opnieuw. Vervang indien nodig de batterijen.

Hoe reset ik de deurbel naar fabrieksinstellingen?

Haal de stekker uit het stopcontact of verwijder de batterijen. Houd de instellingentoets ingedrukt terwijl u de stroom weer inschakelt. De Halo-verlichting draait en de instellingen worden gereset.

Kan ik meerdere drukknoppen of sensoren toevoegen?

Ja, maximaal 4 accessoires (drukknoppen, bewegingssensoren, deur/raamsensoren). Koppel ze door de instellingentoets drie seconden ingedrukt te houden en vervolgens het accessoire te activeren.

Wat is het bereik van de deurbel?

Het draadloze bereik is tot 150 meter in open terrein. Metalen constructies en muren kunnen het bereik verminderen.

Hoe vervang ik de batterij van de drukknop?

Open het batterijklepje, verwijder de oude CR2032-batterij en plaats een nieuwe. Let op de juiste polariteit.

GEBRUIKSAANWIJZING DC515SGL HONEYWELL

Installatie- en bedieningshandleiding

Draadloze draagbare deurbel en Plug-indeurbel

De inhoud is afhankelijk van de door u gekozen set

Drukknop Platkop Montagebeugel en zelfklevende montagepad voor drukknop

schroeven

Benodigdheden voor installatie

Kruiskopschroevendraaier Standaardschroevendraaier

De drukknop die bij deze set wordt geleverd, is vooraf gekoppeld met de deurbel. Zie "Een drukknop koppelen" op pagina 7 als dit niet het geval is. Het drukknopmodel kan afwijken van bovenstaande afbeelding.

Overzicht

Volg deze eenvoudige stappen:

1. Plaats de batterij van de drukknop. Afhankelijk van het model monteert u de deurbel of plaatst u de batterijen erin.
2. Stel de deurbel en uw voorkeuren in.
3. Monteer de drukknop.

De deurbel is uitsluitend geschikt voor binnengebruik. Stel de bel niet bloot aan vloeistoffen, vocht of regen.

Inschakelen

1. Kies een stopcontact dat zich niet in de buurt van een warmtebron bevindt en waar de deurbel gemakkelijk te zien en te horen is. Steek de deurbel in het stopcontact.

2. Open het batterijklepje van de drukknop en plaats de CR2032-batterij.

Druk op de drukknop om te testen of deze aan de deurbel is gekoppeld. U hoort het geluid van de deurbel en de verlichting gaan branden. Zie "Een drukknop koppelen" op pagina 7 als dit niet het geval is.

Het lichtpatroon veranderen

Druk op de zontoets om de verlichting te wijzigen die knippert wanneer de bel gaat.

Druk op de zontoets.

1 × 2 × 3 × 4 ×

Halo-verlichting en verlichting bovenop

Alleen verlichting bovenop

De melodie veranderen

Druk op de melodietoets om de melodie van de deurbel te wijzigen.

Bij elke druk op de melodietoets verandert de melodie. Stop met het indrukken van de melodietoets als u de gewenste melodie hoort.

Als u meerdere drukknoppen aan de bel hebt gekoppeld, kunt u de melodie selecteren voor de laatste drukknop die werd ingedrukt.

Druk op de drukknop. (Controleer bij elke nieuwe drukknop eerst of deze is gekoppeld. Raadpleeg "Een drukknop koppelen" op pagina 7.)

Druk binnen 12 seconden net zolang op de melodietoets tot u de gewenste melodie hebt geselecteerd.

De kleur van de Halo-verlichting wijzigen

Druk op de drukknop.

Druk binnen 12 seconden op de zontoets.

Bij elke druk op de zontoets verandert de Halo-verlichting van kleur. Stop met het indrukken van de zontoets wanneer u de gewenste kleur ziet:

Lichtblauw

Groen

Wit

Paars

Rood

Geel

Donkerblauw

Het volume aanpassen

Druk op de toetsen Volume omhoog of Volume omlaag om het volume van de bel in te stellen.

Druk op de dempingstoets om het geluid van de bel uit te zetten.

De dempingsfunctie instellen

U kunt het geluid van de deurbel ook voor een bepaalde tijd dempen.

Druk op de dempingstoets.

	Dempingstoets	Deurbel is gedempt
1 x		deurbel is gedempt
2 x		3 uur
3 x		6 uur

	Dempingstoets		Deurbel is gedempt
4 x			9 uur
5 x			12 uur
6 x			niet langer gedempt

U kunt het geluid van de deurbel eenvoudig weer inschakelen door de

dempingstoets ingedrukt te houden totdat u een geluid hoort.

De drukknop monteren

1. Monteer de beugel van de drukknop op de gewenste locatie. Gebruik de schroeven. -OF- Gebruik de zelfklevende achterkant. Reinig bij gebruik van de zelfklevende achterkant eerst het oppervlak waarop u de beugel wilt bevestigen.

2. Klik de drukknop op de montagebeugel.

Opmerking: Als u de drukknop wilt verwijderen, drukt u met een kleine schroevendraaier op het ontgrendellipje.

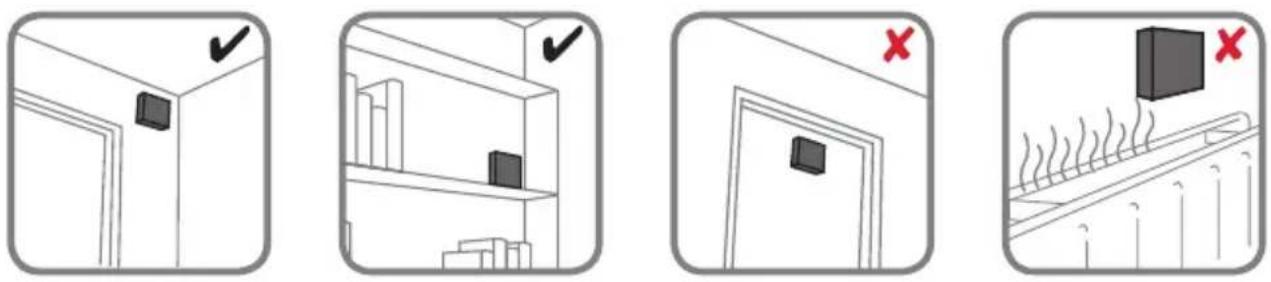

Bevestiging aan de wand (alleen draagbare modellen)

Kies een locatie die zich niet in de buurt van een warmtebron bevindt en bevestig de drukknop niet op een bewegende ondergrond (zoals een deur). Kies een plaats waar u de deurbel gemakkelijk kunt zien en horen als u deze niet aan de muur bevestigt.

De deurbel monteren

Plaats de deurbel waar u maar wilt als u deze niet aan de muur bevestigt.

1. Schroef de montagebeugel van de deurbel vast aan de muur

met behulp van de meegeleverde schroeven en pluggen (indien nodig).

Boor gaten van ongeveer 6 mm voor de pluggen.

1. Klik de deurbel op de montagebeugel.

U kunt op uw deurbel maximaal 4 accessoires aansluiten, zoals andere drukknoppen, raam- of deursensoren en bewegingssensoren.

Als u meer accessoires dan het maximale aantal probeert aan te sluiten, hoort u twee pieptonen.

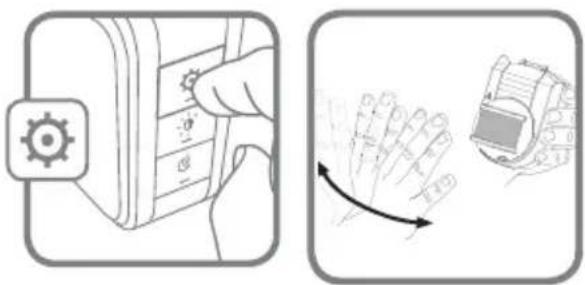

Een bewegingssensor koppelen

1. Houd de instellingentoets op de deurbel gedurende drie seconden ingedrukt. De Halo-verlichting begint te draaien.

2. Zorg ervoor dat u binnen 20 seconden na het indrukken van de instellingentoets een beweging voor de bewegingssensor maakt (bijvoorbeeld een zwaaibeweging).

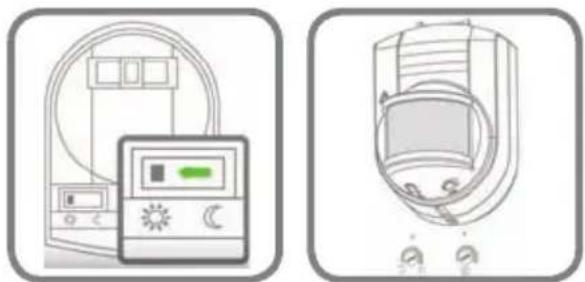

U moet de instellingen van de bewegingssensor voor buiten aanpassen voordat u deze monteert:

Draai de schemeringsinstelling en de tijdsinstelling volledig tegen de klok in totdat ze zo laag mogelijk staan.

Zorg ervoor dat de sensor in de dagmodus staat. Dit is te zien aan de schuifknop. Deze moet in de linkerpositie staan (zonsymbool).

Een drukknop koppelen

Voer onderstaande stappen ook uit om de melodie en kleur van de Halo-verlichting van een bestaande deurbel te wijzigen.

1. Houd de instellingentoets op de deurbel gedurende drie seconden ingedrukt. De Halo-verlichting begint te draaien.
2. Druk op de drukknop.
3. Druk binnen 12 seconden na het indrukken van de drukknop op de melodietoets om de melodie voor die drukknop te selecteren.
4. Druk binnen 12 seconden na het indrukken van de drukknop op de zontoets om een Halo-verlichtingskleur voor die drukknop te selecteren.

Nachtverlichting (optioneel - alleen plug-inmodellen)

U kunt de deurbel ook als nachtverlichting gebruiken.

1. Steek de deurbel in een stopcontact.
2. Houd de nachtverlichtingstoets ingedrukt om de kleur van de Halo-verlichting te selecteren.
3. Laat de nachtverlichtingsknop los als u de gewenste kleur ziet.

Geheime klop-functie

U kunt de geheime-klopfunctie instellen zodat voor elke drukknop een andere melodie en andere Halo-verlichtingskleur wordt gebruikt. U activeert de geheime-klopfunctie door driemaal snel op de drukknop te drukken.

Het stopcontact dat hierboven wordt getoond, is alleen ter illustratie en varieert per land of regio

1. Druk driemaal snel op de drukknop.
2. Druk binnen 12 seconden na het indrukken van de drukknop op de melodietoets om de melodie voor de geheime-klopfunctie te selecteren.
3. Druk binnen 12 seconden na het indrukken van de drukknop op de zontoets om een Halo-verlichtingskleur voor de geheime-klopfunctie te selecteren.

Onderhoud

De deurbel en drukknop hebben geen onderhoud nodig. U moet alleen periodiek de batterij vervangen.

Bij gebruik van de juiste batterij is de levensduur:

- Tot 2 jaar voor de drukknop, te vervangen door een CR2032-lithiumbatterij

Signaal bij bijna lege batterij

Wanneer de batterijen van de drukknop bijna leeg zijn, hoort u na de normale melodie twee pieptonen.

Wanneer de batterijen van de draagbare draadloze deurbellen (batterijmodellen) bijna leeg zijn, knippert de onderkant van de Halo-verlichting elke 6 seconden geel totdat de batterijen worden vervangen.

Farbrieksreset deurbel

Bij het opnieuw instellen van de deurbel verdwijnen alle koppelingen, ook die met de drukknop die u bij deze deurbel hebt ontvangen:

1. Haal de deurbel uit het stopcontact of haal de batterijen uit het draagbare model.
2. Houd de instellingentoets ingedrukt en steek de deurbel tegelijkertijd weer in het stopcontact.
3. De Halo-verlichting gaat draaien en de fabrieksinstellingen van de deurbel worden opnieuw ingesteld.

Specifications

Deurbel Drukknop
Bedrijfstemperatuur -5 °C tot 40 °C	-20 °C tot 50 °C
Honeywell Home ActivLinkTM 868 M	Hz 868 MHz
Bereik (open terrein) 150 m 150 m
Geluidsniveau (standaard) 84 dB -
Batterijtype	3 x LR6 (AA) 1,5 V - alleen voor batterijmodellen	CR2032
Levensduur van de batterij (5 activeringen per dag)	Tot 2 jaar - alleen voor batterijmodellen	Tot 2 jaar
Regenbestendig N.v.t. IP55

Problemen oplossen

Probleem Actie
De deurbel werkt niet	1. Druk op de dempingstoets tot alle dempingslichtjes uit zijn.2. Zorg ervoor dat u de juiste batterijen in de juiste richting hebt geplaatst in zowel de drukknop als de deurbel.3. De deurbel kan buiten bereik zijn. Probeer de deurbel op een andere locatie.4. Koppel de drukknop opnieuw. Zie “Een drukknop koppelen” op pagina 7.5. Controleer alle batterijen en vervang deze indien nodig.6. Controleer of het controlelichtje op de drukknop werkt wanneer deze is geactiveerd.7. Controleer of de deurbel gedempt is.8. Controleer of de drukknop aan de deurbel is gekoppeld.*
Na de normale melodie hoort u twee pieptonen	Vervang de batterij van de drukknop door een nieuwe CR2032.
Het bereik is minder	1. Metalen constructies inclusief u PVC-deurkozijnen kunnen het bereik verminderen. Bevestig de deurbel of drukknop niet op of in de buurt van metalen constructies.2. Plaats de deurbel dichter bij de drukknop.3. Het bereik is minder als de batterijen zwak zijn. Bij koude omstandigheden (onder 5°C) moeten batterijen mogelijk vaker worden vervangen.

* Hierbij wordt de drukknop beschouwd als de "zender". Andere voorbeelden van zenders zijn de draadloze bewegings- (PIR-)sensor of draadloze deur/raamsensor.
