Type product	Draadloze deurbel (plug-in en draagbaar model)
Merk	Honeywell Home (Resideo)
Model	DC515SL
Frequentie	868 MHz (ActivLinkTM)
Bereik (open veld)	150 m
Voeding deurbel (plug-in)	Netstroom via stopcontact
Voeding deurbel (draagbaar)	3 x LR6 (AA) 1,5 V
Voeding drukknop	CR2032 lithiumbatterij
Levensduur batterij drukknop	Tot 2 jaar (5 activeringen per dag)
Geluidsniveau (standaard)	84 dB
Bedrijfstemperatuur deurbel	-5 °C tot 40 °C
Bedrijfstemperatuur drukknop	-20 °C tot 50 °C
Weerbestendigheid drukknop	IP55 (regenbestendig)
Max. aantal accessoires	4 (drukknoppen, sensoren)
Functies	Melodie selectie (meerdere melodieën), volume-instelling, dempingsfunctie, halo-verlichting (kleur kiesbaar), nachtverlichting (plug-in), geheime klop-functie, bewegingssensor koppelbaar
Montage	Vrijstaand of wandmontage met beugel, drukknop met schroeven of zelfklevend
Onderhoud	Periodiek batterij vervangen; geen ander onderhoud
Gebruik	Uitsluitend binnengebruik voor deurbel; drukknop geschikt voor buitengebruik (IP55)
Fabrieksreset	Mogelijk via instellingentoets bij herstart

Veelgestelde vragen - DC515SL HONEYWELL

Hoe sluit ik de deurbel aan?

Steek de deurbel in een stopcontact uit de buurt van warmtebronnen. Plaats de CR2032-batterij in de drukknop. Druk op de drukknop om te testen.

Hoe verander ik de melodie?

Druk herhaaldelijk op de melodietoets tot u de gewenste melodie hoort. Als u meerdere drukknoppen heeft, druk dan eerst op de drukknop en daarna binnen 12 seconden op de melodietoets.

Kan ik de kleur van de verlichting aanpassen?

Ja. Druk op de drukknop en daarna binnen 12 seconden op de zontoets. Elke druk verandert de kleur (lichtblauw, groen, wit, paars, rood, geel, donkerblauw).

Hoe stel ik het volume in?

Gebruik de toetsen Volume omhoog en Volume omlaag. Om te dempen drukt u op de dempingstoets.

Hoe gebruik ik de dempingsfunctie?

Druk op de dempingstoets. Het aantal keren drukken bepaalt de dempingsduur: 1x continu, 2x 3 uur, 3x 6 uur, 4x 9 uur, 5x 12 uur, 6x demping uitschakelen. Houd de toets ingedrukt om het geluid weer in te schakelen.

Hoe koppel ik een extra drukknop?

Houd de instellingentoets op de deurbel 3 seconden ingedrukt (halo draait). Druk op de drukknop. Binnen 12 seconden kunt u de melodie en halo-kleur instellen.

Wat is de geheime klop-functie?

De geheime klop-functie activeert een aparte melodie en kleur door driemaal snel op de drukknop te drukken. U kunt dit per drukknop instellen.

Wat moet ik doen bij een bijna lege batterij?

Bij de drukknop hoort u twee pieptonen na de normale melodie. Vervang de CR2032-batterij. Bij draagbare deurbellen knippert de halo elke 6 seconden geel.

Hoe reset ik de deurbel naar fabrieksinstellingen?

Haal de stekker uit het stopcontact (of verwijder batterijen bij draagbaar model). Houd de instellingentoets ingedrukt terwijl u de stekker weer in het stopcontact steekt. De halo draait en de fabrieksinstellingen worden hersteld.

Wat is het bereik van de deurbel?

Het bereik in open veld is 150 meter. Metalen constructies kunnen het bereik verminderen.

GEBRUIKSAANWIJZING DC515SL HONEYWELL

Installatie- en bedieningshandleiding

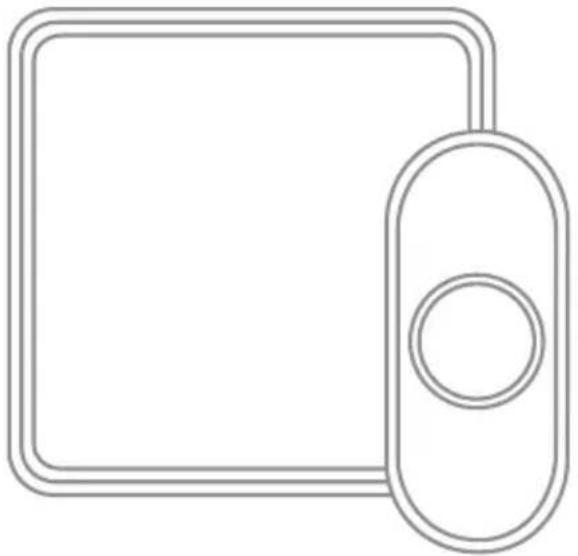

Draadloze draagbare deurbel en Plug-indeurbel

De inhoud is afhankelijk van de door u gekozen set

Drukknop Platkop Montagebeugel en zelfklevende montagepad voor drukknop

schroeven

Benodigdheden voor installatie

Kruiskopschroevendraaier Standaardschroevendraaier

De drukknop die bij deze set wordt geleverd, is vooraf gekoppeld met de deurbel. Zie "Een drukknop koppelen" op pagina 7 als dit niet het geval is. Het drukknopmodel kan afwijken van bovenstaande afbeelding.

Overzicht

Volg deze eenvoudige stappen:

1. Plaats de batterij van de drukknop. Afhankelijk van het model monteert u de deurbel of plaatst u de batterijen erin.
2. Stel de deurbel en uw voorkeuren in.
3. Monteer de drukknop.

De deurbel is uitsluitend geschikt voor binnengebruik. Stel de bel niet bloot aan vloeistoffen, vocht of regen.

Inschakelen

1. Kies een stopcontact dat zich niet in de buurt van een warmtebron bevindt en waar de deurbel gemakkelijk te zien en te horen is. Steek de deurbel in het stopcontact.

2. Open het batterijklepje van de drukknop en plaats de CR2032-batterij.

Druk op de drukknop om te testen of deze aan de deurbel is gekoppeld. U hoort het geluid van de deurbel en de verlichting gaan branden. Zie "Een drukknop koppelen" op pagina 7 als dit niet het geval is.

Het lichtpatroon veranderen

Druk op de zontoets om de verlichting te wijzigen die knippert wanneer de bel gaat.

Druk op de zontoets.

1 × 2 × 3 × 4 ×

Halo-verlichting en verlichting bovenop

Alleen verlichting bovenop

De melodie veranderen

Druk op de melodietoets om de melodie van de deurbel te wijzigen.

Bij elke druk op de melodietoets verandert de melodie. Stop met het indrukken van de melodietoets als u de gewenste melodie hoort.

Als u meerdere drukknoppen aan de bel hebt gekoppeld, kunt u de melodie selecteren voor de laatste drukknop die werd ingedrukt.

Druk op de drukknop. (Controleer bij elke nieuwe drukknop eerst of deze is gekoppeld. Raadpleeg "Een drukknop koppelen" op pagina 7.)

Druk binnen 12 seconden net zolang op de melodietoets tot u de gewenste melodie hebt geselecteerd.

De kleur van de Halo-verlichting wijzigen

Druk op de drukknop.

Druk binnen 12 seconden op de zontoets.

Bij elke druk op de zontoets verandert de Halo-verlichting van kleur. Stop met het indrukken van de zontoets wanneer u de gewenste kleur ziet:

Lichtblauw

Groen

Wit

Paars

Rood

Geel

Donkerblauw

Het volume aanpassen

Druk op de toetsen Volume omhoog of Volume omlaag om het volume van de bel in te stellen.

Druk op de dempingstoets om het geluid van de bel uit te zetten.

De dempingsfunctie instellen

U kunt het geluid van de deurbel ook voor een bepaalde tijd dempen.

Druk op de dempingstoets.

	Dempingstoets		Deurbel is gedempt
1 x			deurbel is gedempt
2 x			3 uur
3 x			6 uur

Dempingstoets			Deurbel is gedempt
4 x			9 uur
5 x			12 uur
6 x			niet langer gedempt

U kunt het geluid van de deurbel eenvoudig weer inschakelen door de

dempingstoets

ingedrukt te houden totdat u een geluid hoort.

De drukknop monteren

1. Monteer de beugel van de drukknop op de gewenste locatie. Gebruik de schroeven. -OF- Gebruik de zelfklevende achterkant. Reinig bij gebruik van de zelfklevende achterkant eerst het oppervlak waarop u de beugel wilt bevestigen.

2. Klik de drukknop op de montagebeugel.

Opmerking: Als u de drukknop wilt verwijderen, drukt u met een kleine schroevendraaier op het ontgrendellipje.

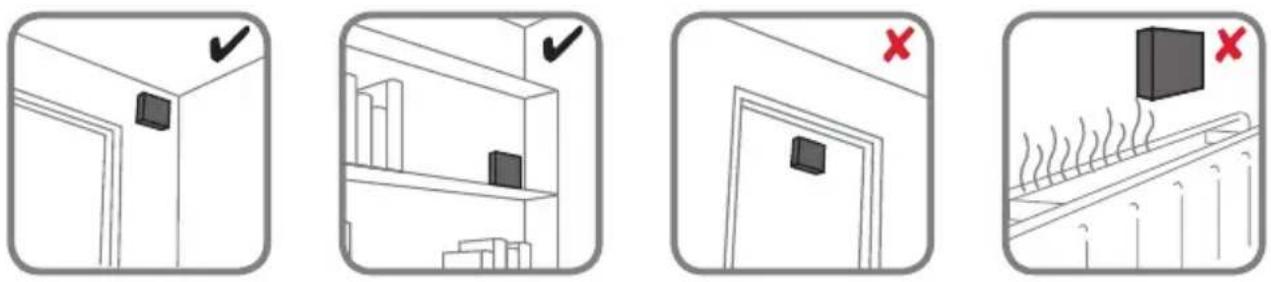

Bevestiging aan de wand (alleen draagbare modellen)

Kies een locatie die zich niet in de buurt van een warmtebron bevindt en bevestig de drukknop niet op een bewegende ondergrond (zoals een deur). Kies een plaats waar u de deurbel gemakkelijk kunt zien en horen als u deze niet aan de muur bevestigt.

De deurbel monteren

Plaats de deurbel waar u maar wilt als u deze niet aan de muur bevestigt.

1. Schroef de montagebeugel van de deurbel vast aan de muur

met behulp van de meegeleverde schroeven en pluggen (indien nodig).

Boor gaten van ongeveer 6 mm voor de pluggen.

1. Klik de deurbel op de montagebeugel.

U kunt op uw deurbel maximaal 4 accessoires aansluiten, zoals andere drukknoppen, raam- of deursensoren en bewegingssensoren.

Als u meer accessoires dan het maximale aantal probeert aan te sluiten, hoort u twee pieptonen.

Een bewegingssensor koppelen

1. Houd de instellingentoets op de deurbel gedurende drie seconden ingedrukt. De Halo-verlichting begint te draaien.

2. Zorg ervoor dat u binnen 20 seconden na het indrukken van de instellingentoets een beweging voor de bewegingssensor maakt (bijvoorbeeld een zwaaibeweging).

U moet de instellingen van de bewegingssensor voor buiten aanpassen voordat u deze monteert:

Draai de schemeringsinstelling en de tijdsinstelling volledig tegen de klok in totdat ze zo laag mogelijk staan.

Zorg ervoor dat de sensor in de dagmodus staat. Dit is te zien aan de schuifknop. Deze moet in de linkerpositie staan (zonsymbool).

Een drukknop koppelen

Voer onderstaande stappen ook uit om de melodie en kleur van de Halo-verlichting van een bestaande deurbel te wijzigen.

1. Houd de instellingentoets op de deurbel gedurende drie seconden ingedrukt. De Halo-verlichting begint te draaien.
2. Druk op de drukknop.
3. Druk binnen 12 seconden na het indrukken van de drukknop op de melodietoets om de melodie voor die drukknop te selecteren.
4. Druk binnen 12 seconden na het indrukken van de drukknop op de zontoets om een Halo-verlichtingskleur voor die drukknop te selecteren.

Nachtverlichting (optioneel - alleen plug-inmodellen)

U kunt de deurbel ook als nachtverlichting gebruiken.

1. Steek de deurbel in een stopcontact.
2. Houd de nachtverlichtingstoets ingedrukt om de kleur van de Halo-verlichting te selecteren.
3. Laat de nachtverlichtingsknop los als u de gewenste kleur ziet.

Geheime klop-functie

U kunt de geheime-klopfunctie instellen zodat voor elke drukknop een andere melodie en andere Halo-verlichtingskleur wordt gebruikt. U activeert de geheime-klopfunctie door driemaal snel op de drukknop te drukken.

Het stopcontact dat hierboven wordt getoond, is alleen ter illustratie en varieert per land of regio

1. Druk driemaal snel op de drukknop.
2. Druk binnen 12 seconden na het indrukken van de drukknop op de melodietoets om de melodie voor de geheime-klopfunctie te selecteren.
3. Druk binnen 12 seconden na het indrukken van de drukknop op de zontoets om een Halo-verlichtingskleur voor de geheime-klopfunctie te selecteren.

Onderhoud

De deurbel en drukknop hebben geen onderhoud nodig. U moet alleen periodiek de batterij vervangen.

Bij gebruik van de juiste batterij is de levensduur:

- Tot 2 jaar voor de drukknop, te vervangen door een CR2032-lithiumbatterij

Signaal bij bijna lege batterij

Wanneer de batterijen van de drukknop bijna leeg zijn, hoort u na de normale melodie twee pieptonen.

Wanneer de batterijen van de draagbare draadloze deurbellen (batterijmodellen) bijna leeg zijn, knippert de onderkant van de Halo-verlichting elke 6 seconden geel totdat de batterijen worden vervangen.

Farbrieksreset deurbel

Bij het opnieuw instellen van de deurbel verdwijnen alle koppelingen, ook die met de drukknop die u bij deze deurbel hebt ontvangen:

1. Haal de deurbel uit het stopcontact of haal de batterijen uit het draagbare model.
2. Houd de instellingentoets ingedrukt en steek de deurbel tegelijkertijd weer in het stopcontact.
3. De Halo-verlichting gaat draaien en de fabrieksinstellingen van de deurbel worden opnieuw ingesteld.

Specifications

Deurbel Drukknop
Bedrijfstemperatuur -5 °C tot 40 °C	-20 °C tot 50 °C
Honeywell Home ActivLinkTM 868 M	Hz 868 MHz
Bereik (open terrein) 150 m 150 m
Geluidsniveau (standaard) 84 dB -
Batterijtype	3 x LR6 (AA) 1,5 V - alleen voor batterijmodellen	CR2032
Levensduur van de batterij (5 activeringen per dag)	Tot 2 jaar - alleen voor batterijmodellen	Tot 2 jaar
Regenbestendig N.v.t. IP55

Problemen oplossen

Probleem Actie
De deurbel werkt niet	1. Druk op de dempingstoets tot alle dempingslichtjes uit zijn.2. Zorg ervoor dat u de juiste batterijen in de juiste richting hebt geplaatst in zowel de drukknop als de deurbel.3. De deurbel kan buiten bereik zijn. Probeer de deurbel op een andere locatie.4. Koppel de drukknop opnieuw. Zie “Een drukknop koppelen” op pagina 7.5. Controleer alle batterijen en vervang deze indien nodig.6. Controleer of het controlelichtje op de drukknop werkt wanneer deze is geactiveerd.7. Controleer of de deurbel gedempt is.8. Controleer of de drukknop aan de deurbel is gekoppeld.*
Na de normale melodie hoort u twee pieptonen	Vervang de batterij van de drukknop door een nieuwe CR2032.
Het bereik is minder	1. Metalen constructies inclusief u PVC-deurkozijnen kunnen het bereik verminderen. Bevestig de deurbel of drukknop niet op of in de buurt van metalen constructies.2. Plaats de deurbel dichter bij de drukknop.3. Het bereik is minder als de batterijen zwak zijn. Bij koude omstandigheden (onder 5°C) moeten batterijen mogelijk vaker worden vervangen.

* Hierbij wordt de drukknop beschouwd als de "zender". Andere voorbeelden van zenders zijn de draadloze bewegings- (PIR-)sensor of draadloze deur/raamsensor.
