Type product	Mechanische tijdschakelklok
Merk	Schneider Electric
Model	CCT15338 (IH 60mn)
Installatie	DIN-rail (DIN EN 60715)
Nominale spanning	AC 230 V (+10% / -15%)
Frequentie	50 Hz
Nominale stroom	10 A (cos φ = 1), 4 A (cos φ = 0,6)
Maximale gloeilampbelasting	1100 W bij AC 230 V
Maximale halogeenlampbelasting	1000 W bij AC 230 V
Maximale TL-buizenbelasting	600 VA bij AC 230 V
TL-buizen met elektronische stabilisator	2 x 40 W (12 μF)
Stroomverbruik	≈ 0,9 W
Omgevingstemperatuur	-20 °C tot +55 °C
Aansluitklemmen	2 x 0,5 - max. 2,5 mm², vaste en flexibele draden
Nauwkeurigheid	Synchroon met het netwerk
Bedrijfsmodus	Type 1 BRTU conform EN 60730-1
Vervuilingsgraad	2
Nominale impulsspanning	4000 V
Beschermingsklasse	II conform EN 60730-1 (bij correcte installatie)
Beschermingsgraad	IP20 conform EN 60529
Functies	Handmatige schakelaar, automatische/permanente modus, instelbare schakeltijden (37,5 s per segment)
Veiligheid	Installatie alleen door gekwalificeerd elektrotechnisch personeel
Reparatie en onderhoud	Neem bij vragen contact op met de klantenservice; geen gebruikersonderhoud

Veelgestelde vragen - CCT15338 SCHNEIDER

Hoe stel ik de schakeltijd in?

De schakeltijd wordt ingesteld met de schakelsegmenten op de instelschijf. Elk segment staat voor 37,5 seconden. Duw een segment in om de stroom in te schakelen op dat tijdstip, trek het uit om uit te schakelen. De instelschijf toont de schakelperiode (bij 8 segmenten = 5 minuten).

Wat betekent het schakelsegment?

Elk schakelsegment vertegenwoordigt een periode van 37,5 seconden. Als het segment is ingeduwd, is de stroom ingeschakeld gedurende die periode; als het is uitgetrokken, is de stroom uitgeschakeld.

Hoe gebruik ik de handmatige schakelaar?

Draai de handmatige schakelaar één positie tegen de klok in. De huidige status wordt omgekeerd en blijft behouden tot de volgende geplande schakeling. Dit is alleen mogelijk in de automatische modus.

Hoe zet ik het apparaat op permanent aan of uit?

Gebruik de automatische/permanente schakelaar: zet deze op '1' voor permanent AAN, op '0' voor permanent UIT. De ingestelde schakeltijden worden dan gedeactiveerd. Zet de schakelaar op het kloksymbool om terug te keren naar automatische modus.

Wat is de maximale belasting van de timer?

De maximale belasting is 10 A bij cos φ = 1 en 4 A bij cos φ = 0,6. Voor gloeilampen: max. 1100 W, halogeenlampen: max. 1000 W, TL-buizen: max. 600 VA. Raadpleeg de technische gegevens voor specifieke belastingen.

Kan ik de timer buitenshuis gebruiken?

De timer heeft een beschermingsgraad van IP20, wat betekent dat hij alleen geschikt is voor gebruik binnenshuis, op een droge plaats. Niet geschikt voor buiten of vochtige ruimtes.

Hoe installeer ik de timer op een DIN-rail?

Plaats de IH 60mn op de DIN-rail. Sluit de kabels aan: strip 8-9 mm isolatie, open de terminal met een schroevendraaier en steek de kabel onder een hoek van 45°. Maximaal 2 kabels per terminal. Sluit daarna de netspanning aan. Zorg dat de installatie door een gekwalificeerd elektricien wordt uitgevoerd.

Wat moet ik doen als de timer niet werkt?

Controleer eerst de voeding en de aansluitingen. Zorg dat de automatische/permanente schakelaar niet op '0' of '1' staat maar op de klokmodus. Als het probleem aanhoudt, neem contact op met de klantenservice van Schneider Electric.

Is de timer geschikt voor LED-verlichting?

De timer is niet specifiek getest voor LED-verlichting. De specificaties vermelden alleen gloeilampen, halogeenlampen en TL-buizen. Gebruik met LED-lampen alleen als het totale vermogen en de inschakelstroom binnen de nominale stroom van 10 A (of 4 A inductief) blijven. Raadpleeg een specialist.

Hoe reset ik de timer?

De timer heeft geen speciale resetknop. U kunt de stroom onderbreken (netspanning uitschakelen) en weer inschakelen. Als de timer in een verkeerde modus staat, zet de automatische/permanente schakelaar terug naar de klokmodus.

GEBRUIKSAANWIJZING CCT15338 SCHNEIDER

Gevaar voor ernstige materiële schade en persoonlijk letsel, bijv. door brand of elektrische schok, veroorzaakt door incorrecte elektrische aansluiting.

De veiligheid van de elektrische aansluiting kan alleen worden gewaarborgd als de desbetreffen-de persoon over fundamentele kennis van de vol-gende gebieden beschikt:

• Aansluiting op elektriciteitsnetwerken
• Aansluiting van meerdere elektrische apparaten
  • Leggen van elektrische kabels

In de regel beschikken alleen opgeleide vaklieden op het gebied van elektrische installatietechniek over de desbetreffende vaardigheden en ervaring. Als aan deze minimumvereisten niet wordt voldaan of deze op welke manier dan ook worden veronachtzaamd, bent u als enige aansprakelijk voor materiële schade of persoonlijk letsel.

Kennismaken met de IH 60mn

De IH 60mn is een mechanische tijdschakelklok die aangesloten lasten in- of uitschakelt in een uursritme wanneer de ingestelde tijd is bereikt. Het apparaat wordt geïnstalleerd op een DIN-rail (DIN EN 60715).

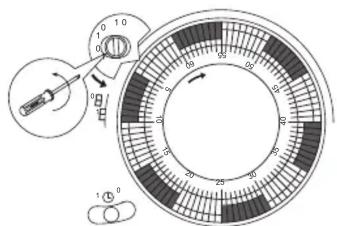

Productgegevens

ⒶHandmatige schakelaar
©Instelschijf
©Schakelsegmen-ten
(D)Automatische/permanente schakelaar
©Schakeluitgang
⑤Aansluiting lichtnet

Installeren van de IH 60mn

①Plaats de IH 60mn op de DIN-rail.
②Sluit de kabels aan:

– Verwijder 8 mm (max. 9 mm) isolatiemateriaal.

- Open de ingangsterminal met een schroevendraaier en steek de kabel erin onder een hoek van 45°. (max. 2 kabels per ingangsterminal)

③Sluit de netspanning aan.

Instellen van de IH 60mn

Instellen van de schakeltijd

De schakeltijd kan worden ingesteld met de schakelsegmenten. Elk schakelsegment staat voor een periode van 37,5 seconden. De schakelsegmenten kunnen met bijv. de wijsvinger worden ingeduwd of uitgetrokken. De instelschijf toont de schakelperiode (< +/- 30 seconden, berekend bij 8 schakelelementen = 5 minuten).

Schakelsegment uitgetrokken

Schakelsegment ingeduwd

Stroom uitgeschakeld

Stroom ingeschakeld

Voorbeeldtijden:

Ⓐ5 min. aan, 5 min. uit

Gebruik van de IH 60mn

Bedienen van de handmatige schakelaar

U kunt de last op voorhand in- of uitschakelen zolang de tijdschakelaar op de automatische modus is ingesteld Ⓡ.

①Draai de handmatige schakelaar één positie tegen de klok in.

De huidige status wordt omgekeerd en blijft ongewijzigd voor de volgende schakeling.

Bedienen van de automatische/permanente schakelaar

Met de automatische/permanente schakelaar kunt u de last permanent in- of uitschakelen of permanent in de automatische modus zetten.

• Activeren permanent AAN:

Zet de schakelaar op "1".

De ingestelde schakeltijden zijn gedeactiveerd.

- Activeren permanent UIT:

Zet de schakelaar op "0".

De last is permanent uitgeschakeld.

De ingestelde schakeltijden zijn gedeactiveerd.

- Activeren van de automatische modus:

Zet de schakelaar op "klok". De ingestelde schakeltijden blijven geactiveerd. De last wordt in- of uitgeschakeld zodra de ingestelde schakeltijd is bereikt.

Om het apparaat permanent op AAN of UIT in te stellen, worden de ingestelde schakeltijden gedeactiveerd.

Technische gegevens

Nominale spanning: AC 230 V (+10% / -15%)

Frequentie: 50 Hz

Nominale stroom: 10 A, cos φ = 1

4 A, os = 0,6

Gloeilampen: AC 230 V, max. 1100 W

Halogeenlampen: AC 230 V, max. 1000 W

TI-buizen: AC 230 V, max. 600 VA

Tl-buizen met elektroni-

sche stabilisator: 2 x 40 W (12 μF), parallel gecompenseere

Compacte tl-buizen met

Stroomverbruik: ≈ 0,9 W

Omgevingstemperatuur: -20 °C tot +55 °C

Aansluitklemmen: 2 x 0,5 - max. 2,5 mm²,

vaste en flexibele draden

Nauwkeurigheid:

Synchroon met het netwerk

Bedrijfsmodus:

Apparaat van 1 BRTU type conform EN 60730-1

Vervuilingsgraad: 2

Nominale impulsspanning: 4000 V

Beschermingsklasse:

II volgens EN 60730-1 bij correcte installatie

Beschermingsgraad:

IP 20 conform EN 60529

Schneider Electric Industries SAS

Neem bij technische vragen contact op met de klantenservice in uw land.
