GEBRUIKSAANWIJZING DWW 1256-4 Imperial
Gebruiksaanwijzing en montage-instructies
NL
voor de afzuigkappen
DWW 756-4 DWW 756-4 EX
DWW 750-4
Een bijdrage aan de bescherming van ons milieu 3
Veiligheidsinstructies en waarschuwingen 4
Beschrijving van het apparaat 8
Algemeen 10
Bediening
Hoofdschakelaar 11
Het inschakelen van de afzuiging 11
Het kiezen van het afzuigvermogen 11
Het activeren van de uitlooptijdfunctie. 11
Het uitschakelen van de afzuiging. 12
Het inschakelen van de kookplaatverlichting 12
Het variëren van de lichtsterkte 12
Het uitschakelen van de kookplaatverlichting 12
Urentellers 13
Reiniging en onderhoud
Ommanteling 16
Vetfilters 17

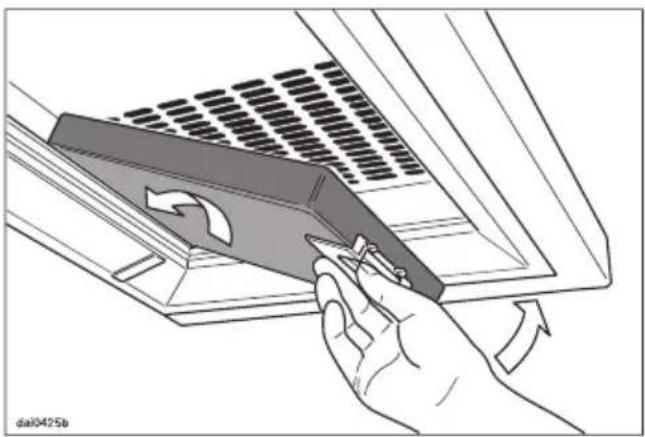

Anti-geurfilters 18
Het vervangen van de halogeenlamp 19
Afmetingen van de afzuigkappen 20
Montage
Montagemateriaal 22

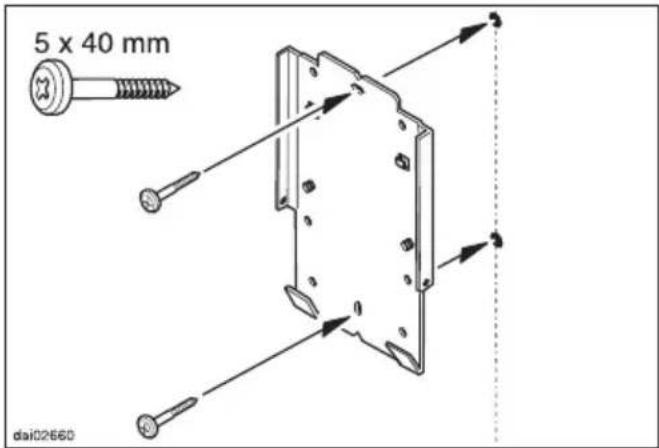

Montageplaten 24
Wasemscherm 26
Motoreenheid 27

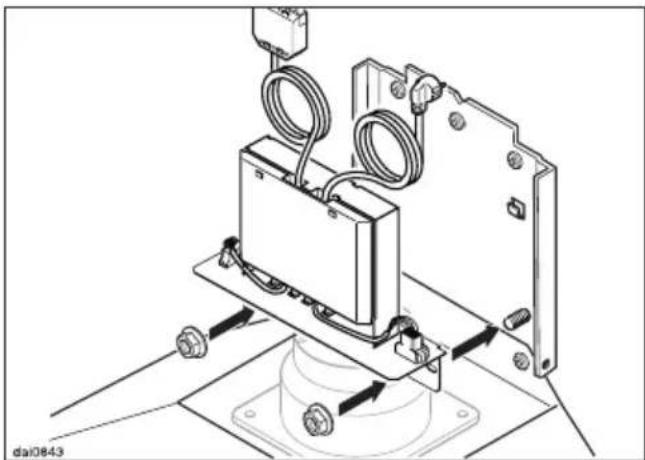

Besturingseenheid 28
Elektrische aansluiting 28
Luchtafvoer 29
Luchtcirculatie 30

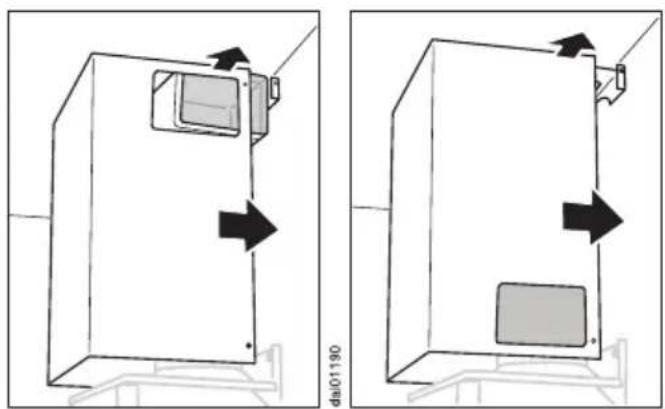

Opvulstuk.... 30
Bevestigingskolom. 32
Aansluiting voor de luchtafvoer 34
Anti-condensvoorziening 35
Elektrische aansluiting 36
Externe afzuiginstallaties 37
Het verpakkingsmateriaal
De verpakking beschermt het apparaat tegen transportschade.
Het verpakkingsmateriaal is uitgekozen omdat dit het milieu relatief weinig be- last en kan worden hergebruikt.
Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd.
Uw vakhandelaar neemt de verpakking in het algemeen terug.
Moet u de verpakking zelf weggooien, vraag dan bij de gemeente hoe u ervan af kunt komen. Er zijn gemeenten waar het oud papier één keer in de zoveel tijd wordt opgehaald. Het gebeurt ook wel dat scholen, kerken, verenigingen en buurthuizen oud papier verzamelen.
Het afdanken van het apparaat
Apparaten die u afdankt bevatten nog waardevolle stoffen/materialen.
Zet uw apparaat daarom niet zomaar bij het grofvuil, maar informeer ook hiervoor bij de gemeente naar mogelijkheden voor hergebruik van het materiaal (bijv. schrootverwerking).
Zorg er voor dat kinderen niet bij het afgedankte apparaat kunnen komen. Zie hiervoor hoofdstuk: "Veiligheidsinstructies en waarschuwingen".
Deze afzuigkap voldoet aan de voorgeschreven veiligheidsbepalingen. Door ondeskundig gebruik kunnen personen echter letsel oplopen en kan er materiële schade ont-staan.
Lees deze gebruiksaanwijzing eerst aandachtig door voordat u uw afzuigkap voor het eerst gebruikt. U vindt hierin belangrijke instructies met betrekking tot de veiligheid, de montage, het gebruik en het onderhoud van het apparaat. Dat is veiliger voor uzelf en u voorkomt onnodige schade aan uw apparaat.
Bewaar deze gebruiksaanwijzing en geef deze door aan een volgende eigenaar van de afzuigkap.
Efficiënt gebruik
Deze afzuigkap is uitsluitend bestemd voor huishoudelijk gebruik.
De fabrikant is niet verantwoordelijk voor schade die wordt veroorzaakt door een ander gebruik dan hier aangegeven of door een foutieve bediening.
Voordat u de afzuigkap aansluit dient u altijd de aansluitgegevens (zekering, spanning en frequentie) op het typeplaatje met die van het elektrici- teitsnet te vergelijken. Deze moeten be- slist overeenkomen. Raadpleeg bij twijfel een elektricien.
De elektrische veiligheid van de afzuigkap is uitsluitend gegaran-deerd als deze wordt aangesloten op een aardingssysteem dat volgens de geldende veiligheidsbepalingen is geïnstalleerd. Wanneer u twijfelt of dat het geval is, laat de huisinstallatie dan door een vakman / vakvrouw inspecteren. De fabrikant kan niet aansprakelijk worden gesteld voor schade die wordt veroorzaakt door een ontbrekende of beschadigde aarddraad (bijv. een elektrische schok).
Ondeskundig uitgevoerde installatie- en onderhoudswerkzaamheden leveren, evenals ondeskundig uitgevoerde reparaties, grote risico's op voor de gebruiker.
Laat installatiewerkzaamheden, onderhoudswerkzaamheden en reparaties aan elektrische apparaten uitsluitend uitvoeren door erkende vakmensen.
Dit apparaat mag uitsluitend door een vakman/vakvrouw op een niet-stationaire locatie (bijvoorbeeld een boot of camper) worden ingebouwd en aangesloten. Hierbij moet aan alle voorwaarden voor een veilig gebruik worden voldaan.
Er staat alleen dan geen elektrische spanning op de afzuigkap, als aan één van de volgende voorwaarden is voldaan:
- als de hoofdschakelaar van de huis-installatie is uitgeschakeld;
- of als de stekker uit het stopcontact is getrokken.
Trek niet aan de aansluitkabel, maar aan de stekker wanneer u de stroom van het apparaat wilt halen.
Deze afzuigkap mag niet via een verlengsnoer op het elektriciteits-net worden aangesloten.
Met verlengsnoeren kan een veilig gebruik van de afzuigkap niet worden gewaarborgd (gevaar voor oververhitting).
Gebruik
Werk nooit met open vuur onder de afzuigkap: zo is flamberen en grilleren met open vuur verboden.
Een afzuigkap die in gebruik is trekt de vlammen in de filters aan, waardoor het daarin verzamelde vet vlam kan vatten.
Bij gebruik van de afzuigkap bo- ven een gaskookplaat of gasfor- nuis moet u er beslist op letten dat er al- tijd een pan staat op de gaspit die in gebruik is.
De afzuigkap kan door de hitte van de vlammen beschadigen.
Schakel de afzuigkap altijd in zo- dra u één van de kookzones in ge- bruik neemt.
Doet u dat niet, dan kan zich condens- water ophopen, wat corrosie aan het apparaat kan veroorzaken.
Blijf er altijd bij wanneer u boven kookplaat, fornuis of elektrische grill aan het bakken, braden, frituren of grilleren bent.
Oververhitte olie en oververhit vet kan vlam vatten en de afzuigkap in brand steken.
Gebruik de afzuigkap nooit zonder vetfilter(s).
Wanneer u dat wel doet zetten zich vuil en vet in de afzuigkap af, waardoor deze op den duur niet meer goed zal functioneren.
Reinig of vervang de filters regelmatig.
Oververzadigde filters leveren gevaar op voor brand!
Zie hoofdstuk: "Reiniging en onderhoud".
Gebruik voor het reinigen van de afzuigkap nooit een stoomreiniger.
Stoom kan in aanraking komen met de- len van het apparaat die onder span- ning staan en zo kortsluiting veroor- zaken.
Montage
De afstand tussen de afzuigkap en de plek waar gekookt, gebakken, gebraden, gefrituurd of gegrilleerd wordt moet om veiligheidsredenen bij:
– elektrische kookplaten of elektrische fornuizen minimaal 45 cm bedragen;
- gaskookplaten of gasfornuizen minimaal 65 cm bedragen;
- een elektrische grill uit ons assortiment minimaal 65 cm bedragen.
De afstand tussen wokbrander en afzuigkap moet 75 cm bedragen.
Voor andere kookapparatuur moet die afstand worden aangehouden die in de daarbijbehorende montage-instructies en gebruiksaanwijzing is aangegeven.
Worden er onder de afzuigkap verschillende soorten kookapparatuur gebruikt waarvoor verschillende afstanden gelden, dan moet de grootste afstand worden aangehouden.
Het is niet toegestaan de afzuig-kap boven stookplaatsen voor vaste brandstoffen te monteren.
Voor het aanleggen van de luchtafvoer mogen alleen buizen of slangen van niet-brandbaar materiaal worden gebruikt. Deze zijn verkrijgbaar bij de vakhandel of bij de afdeling Onderdelen.
De lucht mag niet worden afgevoerd via een schoorsteen die wordt gebruikt voor de afvoer van rook of gas, noch via een schacht die wordt gebruikt voor de ontluchting van ruimten waarin wordt gestookt.
Wanneer de lucht moet worden afgevoerd via een schoorsteen die niet meer in gebruik is voor de afvoer van rook of gas, dan dient u eerst uw schoorsteenveger te raadplegen.
Wees voorzichtig bij gelijktijdig gebruik van de afzuigkap en een stookplaats die gebruik maakt van de lucht die zich in die ruimte bevindt (zoals gas-, olie- of kolenkachels, geisers, boilers, warmwaterketels, gaskookplaten, gasovens).
De afzuigkap onttrekt aan de ruimte waarin ze zich bevindt en aan de aangrenzende ruimten zuurstof en daarmee lucht die de stookplaats nodig heeft voor de verbranding.
Bovendien kan er door de zuigkracht van de afzuigkap lucht worden teruggezogen uit de schoorsteen of de schacht en kunnen stookplaatsen die met de schoorsteen zijn verbonden beschadigd raken.
Het gelijktijdig gebruik van de afzuigkap en één van de bovengenoemde apparaten is ongevaarlijk als de onderdruk maximaal 4 Pa (0,04 mbar) is, waardoor er geen gevaar bestaat dat de afvoergassen van de stookplaats worden teruggezogen.
Dit kunt u bereiken door niet afsluitbare openingen, bijv. in deuren, ramen, luchttoevoer-/luchtafvoer-muurkasten of door andere technische voorzieningen die voor een constante toevoer van lucht zorgen die nodig is voor het stoken.
Opmerking: bij de beoordeling van de situatie moet er altijd naar het gehele luchtgeleidingssysteem in de woning worden gekeken. In geval van twijfel kunt u uw schoorsteenveger raadplegen.
Het gebruik van afzuigkappen met luchtcirculatie is zonder beperkingen mogelijk.
Alleen voor apparaten met een externe afzuiginstallatie
Bij afzuigkappen met een externe afzuiginstallatie (type: ... EXT) moeten beide eenheden via de verbindingskabel met stekkerkoppelingen met elkaar worden verbonden. Let er hierbij op dat u de juiste apparaten met elkaar combineert.
Het afdanken van het apparaat
Wanneer u uw oude of defecte afzuigkap afdankt, dient deze in verband met de veiligheid onbruikbaar te worden gemaakt.
Trek de stekker uit het stopcontact en maak zowel de stekker als de aansluit-kabel onbruikbaar.
Daarmee voorkomt u dat het apparaat voor andere doeleinden wordt gebruikt dan waarvoor het bestemd is.
Wanneer de veiligheidsinstructies niet worden opgevolgd kan de fabrikant niet verantwoordelijk worden gesteld voor schade die daar eventueel het gevolg van is.

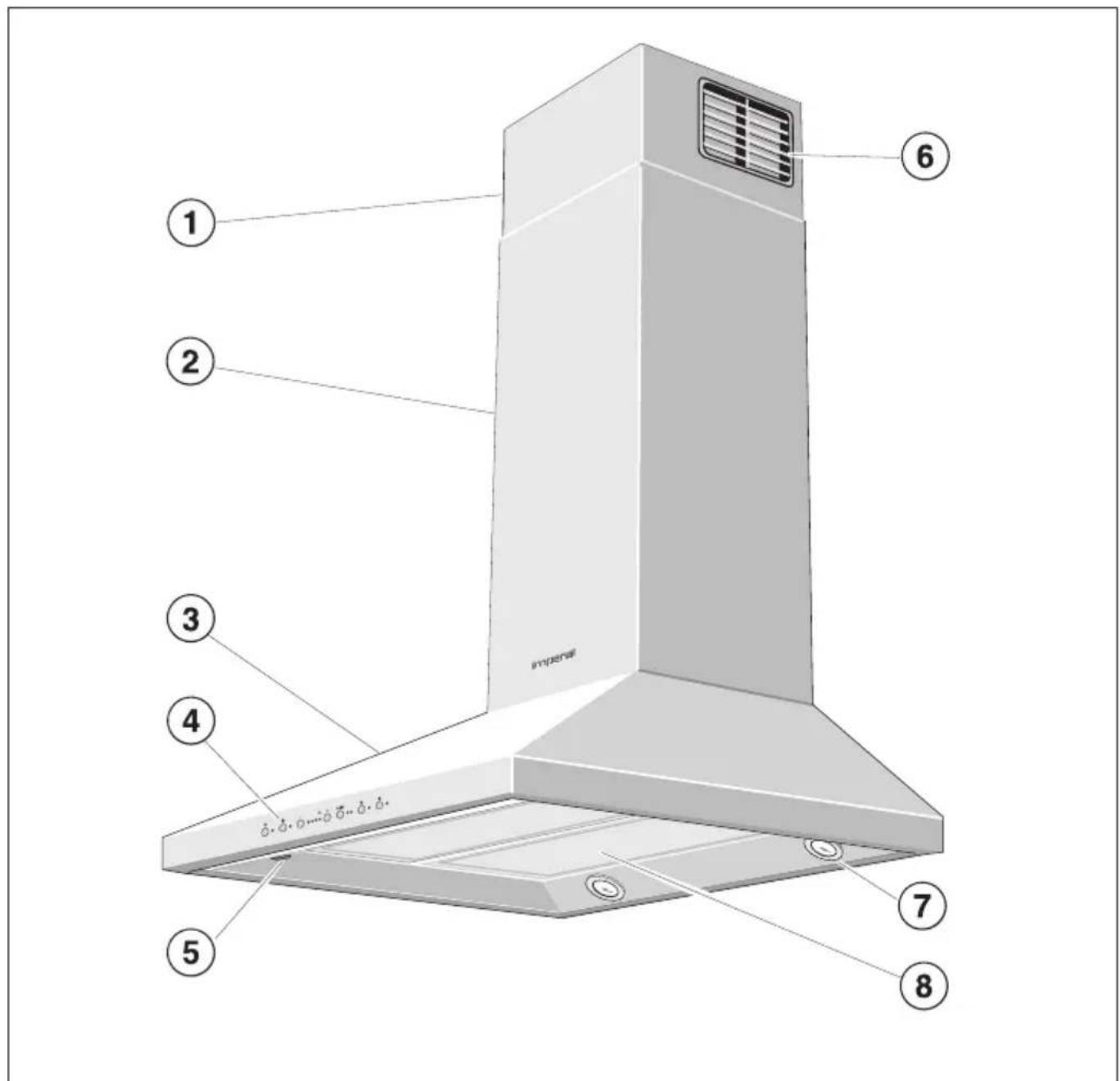

① Opvulstuk
② Bevestigingskolom
③Wasemscherm
④Bedieningselementen
⑤ Hoofdschakelaar
⑥Luchtcirculatieroosters
⑦Kookplaatverlichting
⑧Vetfilters
⑨ Toets voor de kookplaat-verlichting
Met deze toets kunt u de kookplaatver- lichting aan- en uitschakelen en de lichtsterkte variëren.
⑩Aan-/Uit - toets voor de afzuiging
⑪ Toetsen voor het afzuigvermogen
⑫Toets voor de uitlooptijd-functie
Met deze toets kunt u de uitlooptijdfunctie activeren. Hiermee blijft de afzuiging nog 5 tot 15 minuten in werking en wordt daarna automatisch uitgeschakeld.
⑬Vetfiltertoets
De afzuigkap registreert de uren dat ze in werking is. U kunt zelf het aantal uren instellen na afloop waarvan de vetfilters moeten worden gereinigd. Het controlelampje van de vetfiltertoets gaat dan branden.
Met behulp van de vetfiltertoets kunt u
- na het reinigen van de vetfilters de urenteller terugzetten (zie hoofdstuk: "Reiniging en onderhoud");
- controleren hoeveel procent van het aantal ingestelde uren is verstreken (zie hoofdstuk: "Bediening");
- het aantal ingestelde uren wijzigen (zie hoofdstuk: "Bediening").
⑭ Anti-geurfiltertoets
De afzuigkap registreert de uren dat ze in werking is. U kunt zelf het aantal uren instellen na afloop waarvan de anti-geurfilters moeten worden vervangen, die bij luchtcirculatie worden gebruikt. Het controlelampje van de anti-geurfiltertoets gaat dan branden.
Met behulp van de anti-geurfiltertoets kunt u
- na het vervangen van de anti-geurfilters de urenteller terugzetten (zie hoofdstuk: "Reiniging en onderhoud");
– controleren hoeveel procent van het aantal ingestelde uren is verstreken (zie hoofdstuk: "Bediening"); - het aantal ingestelde uren wijzigen (zie hoofdstuk: "Bediening").
De afzuigkap kan op 3 manieren worden gebruikt en wel met luchtafvoer, met luchtcirculatie of met een externe afzuiginstallatie.
... met luchtafvoer:
De aangezogen lucht wordt door de vetfilters gereinigd en naar buiten afgevoerd.
Deze afzuigkap is voorzien van een terug- slagklep.
Wanneer het apparaat is uitgeschakeld, is de terugslagklep gesloten. Er kan geen lucht stromen tussen het vertrek waar de afzuigkap zich bevindt en daarbuiten.
Nadat het apparaat is ingeschakeld gaat de terugslagklep open, zodat de kookluchtjes ongehinderd naar buiten kunnen worden afgevoerd.
... met luchtcirculatie:
De aangezogen lucht wordt door de vetfilters en bovendien door de anti-geurfilters gereinigd en komt via de openingen in het opvulstuk van de bevestigingskolom weer in de keuken terecht.
Controleer voordat u de afzuigkap voor het eerst gebruikt of er anti-geurfilters in het apparaat aanwezig zijn. Zie hoofdstuk: "Reiniging en onderhoud".
... met een externe afzuigin- stallatie:
(bij apparaten van het type ... EXT)
De aangezogen lucht wordt via een externe afzuiginstallatie afgevoerd.
De afzuiginstallatie wordt buiten het ver- trek gemonteerd op de plek waar u deze wilt hebben.
De externe afzuiginstallatie wordt door een hulpkabel met de afzuigkap verbonden en via de bedieningselementen van de afzuigkap gestuurd.
Hoofdschakelaar

De afzuiging en de kookplaatverlichting zijn klaar voor gebruik wanneer u de hoofdschakelaar op "I" zet.
Schakel de afzuigkap met de hoofdschakelaar uit, wanneer het apparaat langere tijd buiten gebruik is, bijv. 's nachts of in de vakantie.
Wanneer u het apparaat de keer daar- op inschakelt, start het met de instellin- gen van de keer daarvóór.
Het inschakelen van de afzui- ging

■ Druk op de Aan-/Uit - toets.
De afzuiging start op stand II. Het daarbijbehorende controlelampje gaat branden.
Het kiezen van het afzuigver- mogen

■ Kies met de -/+ toetsen het gewenste afzuigvermogen.
Met de + toets krijgt u een hoger en met de – toets een lager vermogen.
Afhankelijk van de sterkte van de dampvorming kunt u stand I - de eerste van links - of de standen II en III - twee middelste standen - gebruiken.
De groene controlelampjes van deze standen geven aan welk afzuigvermo-gen u heeft gekozen.
Intensiefstand
Wanneer u aanbraadt en levensmiddelen kookt waarbij veel luchtjes vrijkomen, kunt u meteen overschakelen op de hoogste vermogensstand, de zgn. intensiefstand. Deze stand heeft een geel controlelampje.
Het activeren van de uitloop- tijdfunctie
Wanneer er na het koken nog kook- luchtjes in de keuken hangen, kunt u het beste de uitlooptijdfunctie activeren. Hiermee blijft de afzuiging nog 5 tot 15 minuten in werking en wordt daarna au- tomatisch uitgeschakeld.

■ Druk op de toets voor de uitlooptijd. De afzuiging moet nog ingeschakeld zijn.
5 minuten uitlooptijd stelt u in door 1 x op de toets te drukken.
Hierbij gaat het linker lampje branden. 15 minuten uitlooptijd stelt u in door 2 x op de toets te drukken. Hierbij gaat het rechter lampje branden
De uitlooptijdfunctie kunt u uitschakelen door opnieuw op de toets voor de uitlooptijd te drukken.
Het uitschakelen van de afzui- ging

■ Druk op de Aan-/Uit - toets.
Het controlelampje gaat uit.
Het inschakelen van de kook- plaatverlichting
De kookplaatverlichting kunt u inschakelen, onverschillig of de afzuiging is ingeschakeld of niet.

■ Druk daartoe kort op de toets voor de kookplaatverlichting.
Het controlelampje gaat branden.
De lichtsterkte is maximaal.
Het variëren van de lichtsterkte
Wanneer u de kookplaatverlichting heeft ingeschakeld kunt u de sterkte ervan traploos variëren.
■ Druk op de toets voor de kookplaat-verlichting en blijf erop drukken.
De verlichting wordt zwakker en zwakker totdat u de toets loslaat.
Wanneer u de verlichting weer sterker wilt hebben,
■ druk dan opnieuw op de toets en blijf erop drukken.
De verlichting wordt sterker en sterker totdat u de toets loslaat.
Wanneer u constant op de toets drukt, wordt de verlichting afwisselend sterker en zwakker.
Het uitschakelen van de kook- plaatverlichting
De kookplaatverlichting kunt u uitschakelen, onverschillig of de afzuiging is ingeschakeld of niet.
■ Druk kort op de toets voor de kook-plaatverlichting.
Het controlelampje gaat uit.
Automatische uitschakeling
Wanneer de afzuigkap wel is ingeschakeld, maar 10 uur lang niet wordt gebruikt, wordt de afzuiging automatisch uitgeschakeld.
De verlichting blijft ingeschakeld.
■ Door op de Aan-/Uit - toets te drukken kunt u de afzuiging weer inschakelen.
Urentellers
De afzuigkap registreert de uren dat ze in werking is.
Nadat het apparaat 30 uur in werking is geweest, gaat het controlelampje van de vetfiltertoets branden. De vetfilters moeten dan worden gereinigd.
De teller moet daarna weer worden te- ruggezet.

■ Druk daartoe ca. 3 seconden op de vetfiltertoets.
Het controlelampje van de vetfiltertoets gaat uit.
Voor luchtcirculatie:
De tijd voor de anti-geurfilters moet u zelf instellen.
Nadat het apparaat zolang in werking is geweest als u zelf heeft ingesteld, gaat het controlelampje van de anti-geurfiltertoets branden.
De anti-geurfilters moeten dan worden vervangen.
De teller moet daarna weer worden te- ruggezet.

■ Druk daartoe ca. 3 seconden op de anti-geurfiltertoets.
Het controlelampje van de anti-geurfiltertoets gaat uit.
Controleren hoeveel procent van het aantal ingestelde uren is verstreken
Vóór afloop van de ingestelde tijd kunt u controleren hoeveel procent van de ingestelde tijd al is verstreken.

■ Schakel de afzuiging met de Aan-/Uit - toets in.

■ Druk op de vetfiltertoets, resp. de anti-geurfiltertoets.

Van de - /+ toetsen knipperen één of meer controlelampjes.
Het aantal knipperende controlelampjes geeft aan hoeveel procent van de ingestelde tijd inmiddels is verstreken.
1 controlelampje = 25 %
2 controlelampjes = 50 %
3 controlelampjes = 75 %
4 controlelampjes = 100 %
Wanneer de afzuigkap wordt uitgeschakeld of de stroom uitvalt blijven de geregistreerde uren opgeslagen.
Het wijzigen of instellen van het aan- tal uren
U kunt het aantal uren, na afloop waarvan de filters moeten worden gereinigd of vervangen, wijzigen en aan uw kookgewoonten aanpassen.
- Kies een korte tijd wanneer u veel braadt en frituurt.
- Kies een lange tijd wanneer u erg vetarm kookt.
- Kies een korte tijd wanneer u weinig kookt. Vet dat zich over een langere periode ophoopt wordt hard en dan wordt het moeilijk om de filters goed schoon te krijgen.
Vetfilters
Voor de vetfilters is een tijd van 30 uur ingesteld.
U kunt kiezen tussen 20, 30, 40 of 50 uur.

■ Schakel de afzuiging met de Aan-/Uit - toets uit.

■ Druk tegelijk op de toets voor de uit-looptijdfunctie en de vetfiltertoets.
Het controlelampje van de vetfiltertoets en dat van één van de -/+ toetsen knipperen.

■ Kies met de -/+ toetsen de gewenste tijd.
De controlelampjes van de - /+ toetsen geven aan welke tijd is ingesteld:
1e lampje van links = 20 uur 2e lampje van links = 30 uur 3e lampje van links = 40 uur 4e lampje van links = 50 uur

■ Bevestig de gewijzigde instelling met de vetfiltertoets.
Doet u dit niet binnen 4 minuten, dan neemt de afzuigkap automatisch de "oude" gegevens over.
Anti-geurfilters
(voor luchtcirculatie)
Anti-geurfilters zijn nodig bij luchtcircu- latie.
Er is vanuit de fabriek geen tijd voor de anti-geurfilters ingesteld.
Deze tijd stelt u zelf in.

■ Schakel de afzuiging met de Aan-/Uit - toets uit.

■ Druk tegelijk op de toets voor de uit- looptijdfunctie en de anti-geurfilter- toets.
Het controlelampje van de anti-geurfil- tertoets en dat van één van de
- /+ toetsen knipperen.

■ Kies met de -/+ toetsen de gewenste tijd.
De controlelampjes van de -/+ toetsen geven aan welke tijd is ingesteld:
1e lampje van links = 120 uur
2e lampje van links = 180 uur
3e lampje van links = 240 uur
4e lampje van links = oneindig

■ Bevestig de gewijzigde instelling met de anti-geurfiltertoets.
Doet u dit niet binnen 4 minuten, dan neemt de afzuigkap automatisch de "oude" gegevens over.
Haal vóór alle reinigings- en onderhoudswerkzaamheden aan de afzuigkap de spanning van het apparaat door
- de hoofdschakelaar van de huisinstallatie uit te schakelen of
- de stekker van het apparaat uit het stopcontact te trekken.
Ommanteling
Het oppervlak en de bedieningselementen zijn gevoelig voor krassen. Neem daarom de volgende reini-gingstips in acht.
■ Reinig oppervlak en bedieningselementen alleen met een doek, wat reinigingsmiddel en wat warm water.
■ Droog het oppervlak daarna met een zachte doek.
Reinig de bedieningselementen en het gebied daaromheen niet te vochtig. Dit om te voorkomen dat er vocht in de elektronica terechtkomt.
Gebruik geen
- soda-, zuur- of chloridehoudende reinigingsmiddelen,
– schurende reinigingsmiddelen zoals schuurpoeder, - schurende artikelen zoals schuur- sponsjes of sponsjes waar nog res- ten van schuurmiddelen in zitten.
Roestvrijstalen oppervlakken
Voor het reinigen van roestvrijstalen oppervlakken gelden de algemene regels. Daarnaast is een niet-schurend reini-gingsmiddel voor roestvrij staal geschikt.
Wilt u voorkomen dat het oppervlak weer snel vuil wordt, gebruik dan een middel voor het onderhoud van roestvrij staal. Dit middel is verkrijgbaar bij de afdeling Onderdelen.
Breng dit middel met een zachte doek gelijkmatig en in kleine dosering aan.
Bedieningselementen in roestvrijstalen optiek
Deze bedieningselementen kunnen verkleuren of veranderen, wanneer er vuil op blijft zitten. Verwijder vuil daarom direct.
Gebruik voor het reinigen van deze bedieningselementen geen reini-gingsmiddel voor roestvrij staal.
Vetfilters
De recyclebare metalen vetfilters in de afzuigkap nemen de vaste deeltjes uit de keukendampen op (vet, stof, etc.) en zorgen er zo voor dat de afzuigkap niet vuil wordt.

Reinig de vetfilters altijd zodra het controlelampje van de vetfiltertoets brandt.
U kunt de vetfilters het beste om de 3 à 4 weken reinigen om te voorkomen dat het vet zich vastzet.
Bij een overmatig vervuild filter be- staat er gevaar voor brand!

■ Druk de vergrendeling van de vetfilters naar het midden.
■ Verwijder de vetfilters.
■ Reinig de vetfilters.
Dit kan met de hand of in de afwas-automaat.
In het eerste geval gebruikt u een af- wasborstel en wat warm water met een mild afwasmiddel.
In het tweede geval plaatst u de filters verticaal in het onderrek of horizontaal met de vette kant naar beneden.
Bij reiniging van de vetfilters in de afwasautomaat moet u er rekening mee houden dat gebruik van sommige reinigingsmiddelen tot verkleuringen van de metalen vetfilters kan leiden.
Deze verkleuringen hebben echter geen nadelig effect op het gebruik en de werking van de vetfilters.
■ Leg de vetfilters na het reinigen nog een tijdje op een vochtopnemende onderlaag te drogen.
■ Wanneer u de vetfilters heeft verwijderd, kunt u het beste die delen van de ommanteling waar u bij kunt komen ontdoen van het vet dat zich daar heeft vastgezet.
Daarmee voorkomt u brand.
Let er bij het plaatsen van de vetfilters op dat de vergrendelingen naar bene- den wijzen.
Mocht er een keer een vetfilter ver- keerd geplaatst zijn, ontgrendel het filter dan door de uitsparingen met een kleine schroevendraaier.
■ Druk na het terugplaatsen van de vetfilters ca. 3 seconden op de vetfiltertoets om de urenteller terug te zetten.
Het controlelampje van de toets gaat uit.
■ Reinigt u de vetfilters vóórdat het lampje van de vetfiltertoets gaat branden, zet de urenteller dan terug door 6 seconden op de vetfiltertoets te drukken.
Anti-geurfilters

Wanneer de afzuigkap op luchtcirculatie is aangesloten moeten er naast de vetfilters ook nog 2 anti-geurfilters worden geplaatst. Deze filters nemen alle kookluchtjes op.
Ze worden in het wasemscherm boven de vetfilters geplaatst.
De anti-geurstoffilters zijn verkrijgbaar bij de vakhandel of bij de afdeling Onderdelen.
Voor type en aanduiding zie hoofdstuk: "Technische gegevens".
■ Voor het plaatsen of vervangen van de anti-geurfilters moet u eerst de vetfilters verwijderen. Zie paragraaf: "Vetfilters" in het hoofdstuk: "Reiniging en onderhoud".
Wanneer u de filters voor het eerst plaatst, neem dan ook het boekje met montage-instructies in acht dat bij de anti-geurfilters wordt gevoegd.
Plaatst u deze filters voor het eerst,
■ stel dan de tijd voor de anti-geurfilters in. Zie hoofdstuk: "Bediening".

Vervang de anti-geurfilters altijd zodra het controlelampje van de anti-geurfiltertoets brandt of zodra de kookluchtjes niet meer voldoende worden opgenomen, in ieder geval echter 2 keer per jaar.
■ Druk na het vervangen van de anti-geurfilters ca. 3 seconden op de anti-geurfiltertoets om de urenteller terug te zetten.
Het controlelampje van de toets gaat uit.
■ Vervangt u de anti-geurfilters vóór-dat het lampje van de anti-geurfilter-toets gaat branden, zet de urenteller dan terug door 6 seconden op de anti-geurfiltertoets te drukken.
Het vervangen van de halogeen-lamp
Haal de spanning van de afzuigkap door
- de hoofdschakelaar van de huisinstallatie uit te schakelen of
- de stekker van het apparaat uit het stopcontact te trekken.

De halogeenlampen worden zeer heet wanneer ze een tijdje aan- staan. Ook nadat de verlichting is uitgeschakeld bestaat er nog enige tijd gevaar dat u zich verbrandt wan- neer u ze aanraakt.
Houd de lampen wanneer u ze vervangt niet rechtstreeks aan de ballon vast. Wanneer u dat wel doet kunnen de lampen beschadigd raken.
Neem de aanwijzingen van de fabrikant in acht.
■ Haal de lampafdekking ① eraf.
■ Haal de halogeenlamp ② uit de fitting en zet er een nieuwe halogeenlamp in.
■ Zet de lampafdekking ① er weer op en klik deze voorzichtig vast.
Gebruik de verlichting nooit zonder lampafdekking ①. De lampafdekking heeft een filter dat straling tegenhoudt die schadelijk is voor de gezondheid.

Gedeelte van muur of plafond voor het luchtafvoergat, voor het gat van de verbindingskabel naar de externe afzuiginstallatie en voor de montage van het stopcontact (Met luchtcirculatie is de montage van het stopcontact alleen in de muur mogelijk).
Luchtafvoeraansluiting ∅ 150 mm, met reduceerstuk ∅ 125 mm.
Om de bevestigingskolom te monteren moet u tussen de bovenkant van de kolom en het plafond een afstand aanhouden van minstens 20 mm (maat A).
Hoogte van het apparaat
Met luchtcirculatie:
H = 8 2 0 - 1 1 1 0 mm
Met luchtafvoer:
H = 8 0 0 - 1 0 2 0 mm bij luchtafvoer door de muur H = 7 3 0 - 1 0 2 0 mm bij luchtafvoer door het plafond
Afstand S boven de kookplek
De afstand tussen de afzuigkap en de plek waar gekookt enz. wordt moet om veiligheidsredenen bij:
- elektrische kookplaten of elektrische fornuizen minimaal 450 mm bedragen;
- gaskookplaten of gasfornuizen minimaal 650 mm bedragen;
- een elektrische grill uit ons assortiment minimaal 650 mm bedragen.
Meer montage-aanwijzingen staan in het hoofdstuk: "Veiligheidsinstructies en waarschuwingen".
Houd bij het kiezen van afstand S tevens rekening met het volgende:
- Ook boven elektrische kookplaten of elektrische fornuizen is het beter om een afstand S van 650 mm aan te houden omdat dat prettiger werkt.
- Wanneer er een imperial achterwandpaneel wordt gemonteerd moet afstand S 700 mm bedragen.
- Wanneer u de afzuigkap tegen het plafond aan monteert, mag de som van de hoogte van de kookplek, afstand S en afstand H niet groter zijn dan de hoogte van het vertrek.
Montagemateriaal

① 2 luchtcirculatieroosters
(alleen voor luchtcirculatie)
② 2 stuks montagebescherming
voor het opvulstuk bij de montage van de bevestigingskolom
③ 1 luchtombuiger
(alleen voor luchtcirculatie)
④ 1 aluminium buis
voor de aansluiting van de luchtombuiger op de uitblaastuit van de motoreenheid
(niet bij apparaten van het type ...EX).
⑤ 2 slangklemmen
voor de bevestiging van de luchtafvoer- buis
⑥ 1 reduceerstuk
voor een luchtafvoerbuis ø 125 mm (niet bij apparaten van het type ...EX).
⑦ 1 terugslagklep
die in de uitblaastuit van de motoreen- heid wordt ingebouwd
(alleen voor luchtafvoer; niet bij apparaten van het type ...EX)
⑧ 1 uitblaastuit
voor plaatsing in het wasemscherm (alleen bij apparaten van het type ...EX)
⑨ Bovenste montageplaat B
voor de bevestiging van het opvulstuk
⑩ Middelste montageplaat C
om het opvulstuk extra vast te zetten
⑪ Onderste montageplaat A
voor de bevestiging van het wasem- scherm en de motoreenheid / bestu- ringseenheid

12 schroeven 5 x 40 mm
met een grote kop en
12 pluggen S 8
voor de bevestiging van de montage- platen en het wasemscherm

2 getande moeren M 6
voor de bevestiging van de motoreen- heid / besturingseenheid

4 schroeven 3,9 x 7,5 mm
voor de bevestiging van het opvulstuk en de bevestigingskolom

4 schroeven 4,2 x 13 mm
voor de bevestiging van de uitblaastuit in het wasemscherm (alleen bij apparaten van het type ...EX).
Neem voordat u de de afzuigkap monteert de hoofdstukken "Veiligheidsinstructies en waarschuwingen" en "Afmetingen van de afzuigkappen" in acht.
Montageplaten

De afzuigkap wordt met behulp van de montageplaten A, B en C aan de muur bevestigd.
Boor eerst de gaten voor het bevestigen van montageplaat A.

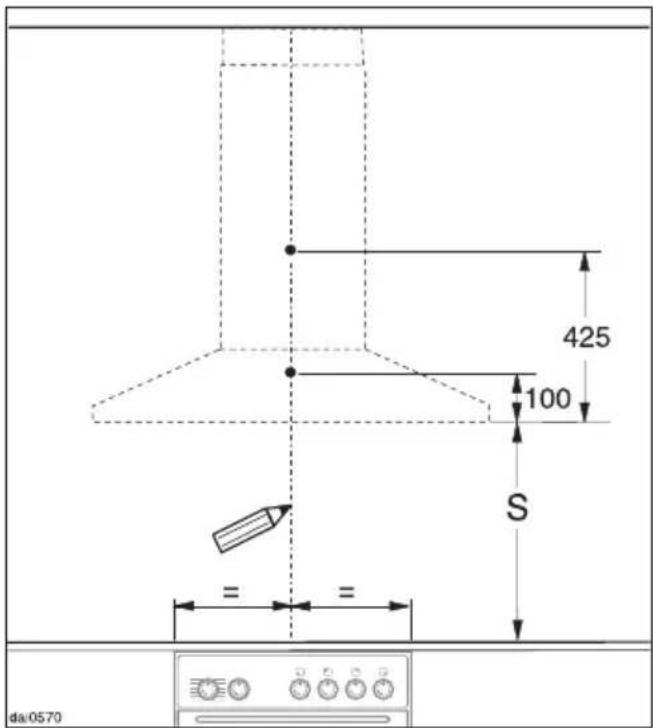

■ Teken voordat u de montageplaten monteert een verticale loodlijn op de muur boven de kookplaat of het for-nuis.
■ Meet afstand S vanaf de kookplaat of het fornuis en markeer deze op de muur. Deze afstand geeft de hoogte vanaf de onderkant van de kap tot de kookplaat of het fornuis aan.
Zie hoofdstuk: "Afmetingen van de afzuigkappen".
Montageplaat A
■ Boor twee gaten ∅ 8 mm op de loodlijn:
één op de hoogte S + 100 mm en
één op de hoogte S + 425 mm.
Druk pluggen S8 in deze gaten.

■ Maak montageplaat A met 2 schroeven 5 x 40 mm half vast en stel de plaat op de loodlijn met behulp van de twee inkepingen aan de boven- en onderkant van de plaat.

■ Boor nog 6 gaten ∅ 8 mm door de gemonteerde plaat en druk pluggen S8 in deze gaten.
■ Draai 4 schroeven 5 x 40 mm in de 2 bovenste en de 2 onderste gaten.
Montageplaat B
■ Houd de montageplaat B tegen de muur en schuif de plaat tot onder het plafond.
Stel de plaat op de loodlijn met behulp van de twee inkepingen aan de boven- en onderkant van de plaat. Markeer 2 boorgaten op de muur.
■ Boor 2 gaten ∅ 8 mm in de muur en druk pluggen S8 in deze gaten.
■ Maak de montageplaat met 2 schroeven 5 x 40 mm vast.
Montageplaat C

Montageplaat C moet alleen dan worden gemonteerd wanneer de afstand van de bovenkant van montageplaat A tot het plafond (afstand y) groter is dan 415 mm. Met deze plaat kunt u het opvulstuk extra vastzetten.
■ Houd de montageplaat C tegen de muur en wel zo dat de afstand tussen het plafond en de onderkant van de montageplaat 415 mm is.
Stel de plaat op de loodlijn met behulp van de twee inkepingen aan de boven- en onderkant van de plaat. Markeer 2 boorgaten op de muur.
■ Boor 2 gaten ∅ 8 mm in de muur en druk pluggen S8 in deze gaten.
■ Maak de montageplaat C met 2 schroeven 5 x 40 mm vast.
Wasemscherm

■ Hang het wasemscherm in de op- staande haken van montageplaat A.

■ Maak het wasemscherm vast door 2 schroeven 5 x 40 mm in de boorgaten te draaien.
Motoreenheid
(niet bij apparaten met een externe afzuiginstallatie)

■ Wanneer de afzuigkap met luchtafvoer wordt gebruikt, geldt het volgende:
Beschikt uw luchtafvoersysteem niet over een terugslagklep, plaats dan de bijgevoegde terugslagklep in de uitblaastuit van de motoreenheid en wel zo dat de klepjes naar boven toe open kunnen.
■ De afzuigkap is geconstrueerd voor een luchtafvoerbuis van ∅ 150 mm.
Voor een luchtafvoerbuis van ø 125 mm moet het bijgevoegde re- duceerstuk op de uitblaastuit van de motoreenheid worden gemon- teerd.
Zie daarvoor ook het hoofdstuk "Aansluiting voor de luchtafvoer".
■ Wanneer de afzuigkap met luchtcirculatie wordt gebruikt, geldt het volgende:
Monteer het reduceerstuk op de uitblaastuit.
De terugslagklep wordt niet ge- plaatst.

■ Schroef eerst de twee zelfborgende moeren losjes op de schroefdraadeinden van montageplaat A. Laat een ruimte van ca. 3 mm over zodat u later de motoreenheid op kunt han-gen.

■ Hang de motoreenheid in de haken van montageplaat A. Laat de motoreenheid achter de moeren zakken.
■ Draai de moeren vast.
Besturingseenheid
(alleen bij apparaten met een externe afzuiginstallatie)
Monteer allereerst de bijgevoegde uit- blaastuit in het wasemscherm. De terugslagklep is daar al ingebouwd.

■ Hebt u een luchtafvoerbuis van ∅ 150 mm, snijd dan de uitblaastuit aan de verjonging met een scherp mes af. Doe dat niet bij een luchtaf-voerbuis van ∅ 125 mm.
■ Bevestig de uitblaastuit met vier schroeven 4,2 x 13 mm in het wa- semscherm.

Bij apparaten met een externe afzuiginstallatie wordt in plaats van een motor-eenheid een besturingseenheid gemonteerd en met getande moeren vastgeschroefd.
Elektrische aansluiting
Neem wanneer u het apparaat elektrisch aansluit de aanwijzingen in de hoofdstukken: "Veiligheidsin-structies en waarschuwingen" en "Elektrische aansluiting" in acht.

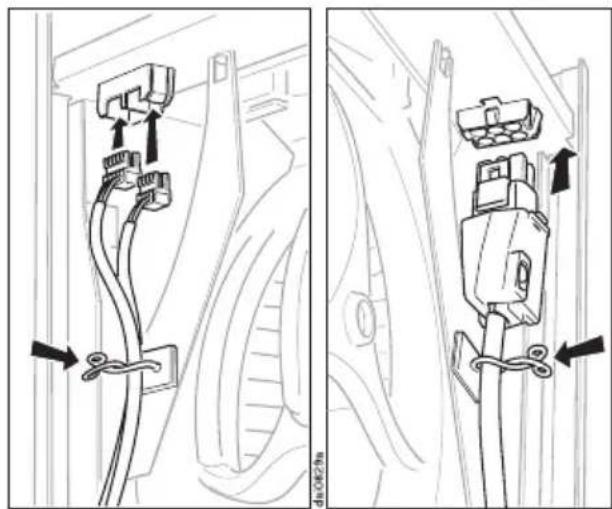

■ Verbind de aansluitkabel van het wa- semscherm met de daarbijbehoren- de koppelingen die links en rechts aan de motoreenheid / besturings- eenheid zitten.
Steek daartoe de vierpolige stekker in de aansluiting van de koppeling links aan de motoreenheid / besturingseenheid.
Steek de zespolige stekker in de koppeling rechts aan de motoreenheid / besturingseenheid.
■ Maak de kabel vast met de kabelhouders zoals op het plaatje. Dit geldt niet voor de apparaten met een externe afzuiginstallatie.
Bij apparaten met een externe afzuigin- stallatie:

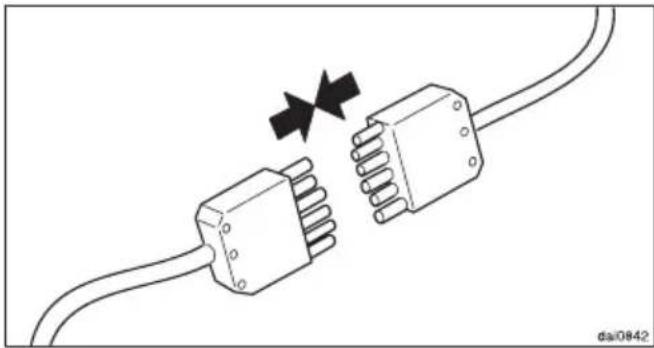

■ Verbind de besturingseenheid en de externe afzuiginstallatie met de verbindingskabel en de zespolige stekker.
■ Sluit het apparaat aan op het elektriciteitsnet.
Luchtafvoer

■ Bevestig bij het aanleggen van de luchtafvoeraansluiting een flexibele buis of een luchtafvoerbuis met een slangklem aan de uitblaastuit van de motor.
■ Haal de buis door de opening in de muur of het plafond naar buiten of naar de externe afzuiginstallatie.
■ Maak de luchtafvoeraansluiting verder af.
Zie hoofdstuk: "Aansluiting voor de luchtafvoer".
Luchtcirculatie
Wanneer de bouwkundige voorzieningen zodanig zijn dat het niet mogelijk is om de afzuigkap op luchtafvoer aan te sluiten, dan moet u de afzuigkap aan-sluiten op luchtcirculatie.

■ Schuif de luchtombuiger op de bovenste montageplaat.

■ Maak de bijgevoegde flexibele buis met de slangklemmen aan de lucht-ombuiger en aan het reduceerstuk van de motoreenheid vast.
■ Plaats de anti-geurfilters. Zie hoofdstuk: "Reiniging en onder- houd".
De anti-geurfilters, die voor de lucht-circulatie nodig zijn, zijn verkrijgbaar bij de vakhandel of bij de afdeling Onderdelen.
Opvulstuk
Met het opvulstuk is een variabele afstand tussen afzuigkap en plafond mogelijk. Zie hoofdstuk: "Afmetingen van de afzuigkappen".
Er zitten twee openingen in de zijkant van het opvulstuk. Bij luchtcirculatie moet het opvulstuk zo worden gemonteerd dat de openingen aan de bovenkant zitten. Daar worden dan de lucht-circulatieroosters in geplaatst, waar de lucht doorheen gaat.

luchtcirculatie luchtafvoer
Bij luchtafvoer worden deze openingen niet gebruikt. Monteer in dat geval het opvulstuk zodanig dat de openingen aan de onderkant zitten. Deze openingen komen later achter de bevestigingskolom.
■ Trek vóór de montage van het opvulstuk de beschermfolie eraf.

■ Buig de bovenste stroken ca. 45° naar binnen. Dit maakt het monteren makkelijker.

■ Buig de zijkanten van het opvulstuk iets uit elkaar en schuif het opvulstuk over de bovenste montageplaat heen.
Let er bij luchtcirculatie op dat de openingen in het opvulstuk precies op dezelfde hoogte zitten als de uitblaasopeningen in de luchtombuiger.

■ Maak het opvulstuk aan beide kanten met schroeven 3,9 x 7,5 mm aan de bovenste montageplaat vast.
Alleen voor luchtcirculatie:

■ Plaats de luchtcirculatieroosters in het opvulstuk en in de luchtombuiger die daarachter zit. Doe dat zo dat de lamellen naar beneden wijzen.
Montagebescherming
Met behulp van een papieren montage- bescherming wordt voorkomen dat er per ongeluk krassen op het opvulstuk ontstaan wanneer de bevestigingsko- lom wordt geplaatst. Nadat deze is ge- plaatst moet de montagebescherming worden verwijderd.

■ Vouw de montagebescherming aan de bovenkant.
■ Verwijder de beschermfolie bij de kleefpunten.
■ Plak de montagebescherming aan de zijkanten en aan de onderkant naadloos tegen het opvulstuk aan.
Bevestigingskolom
■ Trek vóór de montage van de bevestigingskolom de beschermfolie eraf.

■ Buig de zijkanten van de bevestigingskolom voorzichtig uit elkaar en schuif de kolom over het opvulstuk.
■ Schuif vervolgens de bevestigingskolom ca. 2 cm naar beneden in het wasemscherm.
■ Stel de bevestigingskolom.
■ Verwijder de montagebescherming.

■ Schroef de bevestigingskolom aan beide kanten met schroeven 3,9 x 7,5 mm vast.
■ Trek de beschermfolie van het wa- semscherm af.

■ Haal voordat u de afzuigkap voor het eerst gebruikt de vetfilters uit het apparaat en verwijder de beschermfolie van het filterframe.
Zet de vetilfters daarna weer terug in het apparaat.
Pas op voor gevaar voor vergifti- ging!
Neem beslist het hoofdstuk: "Veiligheidsinstructies en waarschuwingen" in acht.
Laat in ieder geval door de plaatselijke schoorsteenveger controlleren of een veilig gebruik van de luchtafvoer gewaarborgd is.
- De luchtafvoerbuis moet zo kort en recht mogelijk zijn.
- Het is aan te bevelen om een luchtafvoerbuis te gebruiken met een doorsnede van 150 mm.
Wanneer u luchtafvoerbuizen gebruikt met een doorsnede van minder dan 150 mm of wanneer u platte luchtafvoerkanalen gebruikt moet u er rekening mee houden dat de afzuigkap meer geluid maakt wanneer hij aanstaat en beduidend minder afzuigcapaciteit heeft.
- Maak de doorsnede van de luchtafvoerbuis alleen in het uiterste geval kleiner, bijv. wanneer er al een luchtafvoer aanwezig is.
- Gebruik alleen bochten met een grote straal. Een kleine straal vermindert het afzuigvermogen van de afzuigkap.
- Gebruik voor de luchtafvoeraansluiting alleen gladde buizen of flexibele luchtafvoerslangen van niet brandbaar materiaal.
- Wanneer de luchtafvoerbuis horizontaal wordt aangelegd, moet worden gezorgd voor een verval van minstens 1 cm per meter.
Daarmee wordt voorkomen dat er condenswater in de afzuigkap loopt.
- Wordt de lucht gewoon naar buiten afgevoerd, dan kunt u het beste een telescopische muurdoorvoering installeren.

- Moet de lucht door een schoorsteen worden afgevoerd, dan moet de invoerbuis verticaal worden gebogen.
Belangrijk!
Wanneer de luchtafvoer door koele ruimten, zolders e.d. wordt aangelegd, kan er binnen de afzonderlijke ruimten een groot temperatuursverschil ont-staan.
U moet dan rekening houden met condensvorming.
De luchtafvoerbuis moet dan dien- overeenkomstig worden geïsoleerd.
Anti-condensvoorziening
Daarnaast is het beter om een anti-condensvoorziening te installeren die het condenswater dat ondanks de isolering van de luchtafvoerbuis vrijkomt, op-neemt en verdampt.
Deze voorziening is verkrijgbaar als extra accessoire.
Let er bij de installatie van de anti-condensvoorziening op dat deze loodrecht en zo dicht mogelijk bo-ven de uitblaastuit van de afzuigkap wordt geplaatst.
Deze afzuigkap mag uitsluitend op het elektriciteitsnet worden aangesloten door een erkend elektricien die de landelijke voorschriften en de plaatselijke voorschriften van het gemeentelijke energiebedrijf exact kent en naleeft.
Ondeskundig uitgevoerde installatie- en onderhoudswerkzaamheden le- veren, evenals ondeskundig uitge- voerde reparaties, grote risico's op voor de gebruiker, waarvoor de fa- brikant niet aansprakelijk kan wor- den gesteld.
Deze afzuigkap is voorzien van een aansluitkabel en een stekker met beschermingscontact (randaarde), geschikt voor aansluiting op \~ 230 V 50 Hz.
Deze afzuigkap mag uitsluitend worden aangesloten op een contactdoos met beschermingscontact (randaarde).
Deze afzuigkap mag uitsluitend op een huisinstallatie worden aangesloten die volgens NEN 1010 is geïnstalleerd.
In de EU-richtlijnen geeft men ter verhoging van de veiligheid het advies om de huisinstallatie van een aardlekschakelaar te voorzien.
Een aansluiting door middel van een contactdoos wordt aanbevolen, omdat dit de eventuele werkzaamheden voor de Technische Dienst makkelijker maakt. Let erop dat u bij de contactdoos kunt komen wanneer het apparaat is ingebouwd.
Wanneer u na inbouw van het apparaat niet meer bij de contactdoos kunt komen of wanneer er sprake is van een vaste aansluiting, dient ter plaatse een 4-polige schakelaar te worden geïnstalleerd waarvan de contactopening bij uitgeschakelde toestand tenminste 3 mm moet bedragen. Hiertoe behoren zelf-uitschakelaars, zekeringen en relais (EN 60 335).
De benodigde aansluitgegevens vindt u op het typeplaatje. Dit is zichtbaar nadat u (afhankelijk van het model) het vetfilter / de vetfilters heeft verwijderd. Controleer of deze gegevens overeenkomen met de spanning en de frequentie van het elektriciteitsnet.
Deze afzuigkap werkt storingsvrij volgens DIN EN 60555 / VDE 0838.
In de tabel hieronder staan de verschillende soorten externe afzuiginstallatie. Meer gegevens vindt u in de technische informatie over externe afzuiginstallaties.
| Afzuigin-stallatie | Dak-ventilator | Dak-ventilator | Ventilator aan de bui-tenmuur | Ventilator aan de bui-tenmuur | Binnenhuis-ventilator | Ventilator in de bui-tenmuur |
| Type: DV 1100 | DV 1005/1 | DV 1005/1G | AWG 1005/1 AWG 1005/1G | AWG 1100 | BLG 940/1 MG 1 | 100 |
| Afmetingen: Breedte:mm Diepte: mm Hoogte: mm | ∅ 301244 | 380460230 | 380460160 | ∅ 301124 | 360400245 | 310280-390390 |
| Montage: Op plat dak Op schuin dak Tegen / in buitenmuur Vrij geplaatst | - | - | - | - | - | - |
| X | X | - | - | - | - | |
| - | - | X | X | - | X | |
| - | - | - | - | X | - | |
| Afzuigcapa-citeit: (vrijblazend) conform de praktijk * Buisaansluiting | 850 m3/h730 m3/h∅ 150 mm | 950 m3/h780 m3/h∅ 150 mm/125 mm | 950 m3/h780 m3/h∅ 150 mm/125 mm | 850 m3/h730 m3/h∅ 150 mm | 900 m3/h720 m3/h∅ 150 mm/125 mm | 850 m3/h730 m3/h∅ 150 mm |
| Nominale spanning: AC | 220 /230 V 50 Hz | |||||
| Motor-capaciteit 330 | W 170 W 170 | W 330 W 315 | W 330 W | |||
* Gemeten naar de volgende inbouwsituatie:
Afzuigkap, 90°-boog,
4m luchtafvoer, externe afzuiginstallatie.
Montage:
De externe afzuiginstallaties of externe ventilatoren kunnen afhankelijk van het model óf op een schuin dak óf tegen de buitenmuur óf in de buitenmuur óf binnenshuis worden gemonteerd.
Type DV 1100
Type DV 1005/1
Type DV 1005/1G
- Dakventilatoren
Montage op een schuin dak alleen na overleg met de dakdekker.
Type AWG 1100
Type AWG 1005/1 - 1005/1G
– Buitenmuurventilatoren
Montage tegen de buitenmuur
Haal daarvoor eerst de parkerschroeven van de zijkant van de ommanteling en verwijder vervolgens de ommanteling.
Monteer een flexibele slang of een luchtafvoerkanaal op de uitblaastuit, voer deze met de aansluitkabel door een passende uitsparing in de muur en verbind deze met de afzuigkap.
Bevestig de afzuiginstallatie daarna tegen de muur.
Zet de ommanteling er weer op en schroef deze vast.
Type MG 1100
– Buitenmuurventilatoren
Montage in de buitenmuur
Maak een gat in de muur volgens de montagehandleiding voor de buiten-muurventilator.
Verwijder eerst de vier schroeven van het deksel van de ommanteling en verwijder het deksel.
Markeer de te boren gaten voor de schroeven. Boor vervolgens de gaten en steek er pluggen in.
Schroef de ommanteling vast.
Positioneer het telescopische gedeelte in de ommanteling en schuim het tussengedeelte vol.
Bevestig het roestvrijstalen deksel aan de ommanteling.
Monteer de flexibele luchtafvoerslang en verbind de stekkeraansluitingen van de hulpkabel. Gebruik eventueel de bijgevoegde verlengkabel.
Type ABLG 940/1
– Binnenhuisventilator Vrij geplaatst in huis
Monteer dit type in huis op een geschikte plaats via de vier boorgaten die zich in de grondplaat bevinden. Verbind de afzuiginstallatie en de afzuigkap met behulp van een flexibele slang of met een luchtafvoer- kanaal. U kunt daarmee ook de luchtafvoerleiding achter de afzuiginstallatie verder trekken.
Elektrische aansluiting:
De externe afzuiginstallatie wordt op de elektriciteit aangesloten via een hulpkabel die met de afzuigkap is verbonden. Zo worden ook vier vermogensstanden mogelijk.
Storingen
Voor storingen die u niet zelf kunt ver- helpen dient u:
- uw vakhandelaar of - de Technische Dienst van imperial Nederland
te waarschuwen.
Het adres en de telefoonnummers vindt u op de achterzijde van deze gebruiksaanwijzing.
Voor een goede en vlotte afhandeling is het noodzakelijk dat de Technische Dienst weet welk type apparaat u heeft en welk serienummer dit heeft.
Beide gegevens vindt u op het type-plaatje. Dit is zichtbaar nadat u (afhankelijk van het model) het vetfilter / de vetfilters heeft verwijderd.
imperial Service Verzekering Certificaat
Voor informatie over het imperial Service Verzekering Certificaat kunt u zich wenden tot uw vakhandelaar of de bij-gaande folder raadplegen.
Aansluitwaarde
DWW 756-4, 750-4. . . . . . . . . . 240 W
DWW 956-4, 950-4,
DWW 1256-4, 1250-4.....260 W
Verlichting
DWW 756-4,
Luchtafvoervermogen volgens EN 61591
Luchtafvoersysteem ø 150 mm:
Stand I 220 m 3 /h
Stand II. 335 m 3 /h
Stand III 440 m 3 /h
Intensiefstand. 640 m 3 /h
Vrijblazend 690 m 3 /h
Luchtafvoersysteem ∅ 125 mm:
Stand I 210 m 3 /h
Stand II. 305 m 3 /h
Stand III 405 m 3 /h
Intensiefstand. 590 m 3 /h
Luchtcirculatiesysteem met anti-geurfilters:
Stand I 180 m 3 /h
Stand II. 290 m 3 /h
Stand III 390 m 3 /h
Intensiefstand. 485 m 3 /h
Anti-geurfilter:
De aansluitwaarde en de afzuigcapaciteit van de apparaten met externe afzuiginstallatie zijn afhankelijk van de aangesloten externe afzuiginstallatie en van het luchtafvoersysteem.
Imperial Keukenapparaten
De Limiet 2 - 4131 NR Vianen
Postbus 166 - 4130 ED Vianen
Bij storingen:
- afdeling Service (03 47) 37 88 94
Voor overige informatie:
- afdeling Consumentenbelangen (03 47) 37 88 87
imperial
KOKEN MET TECHNIEK DIE OVERTUIGT
