GEBRUIKSAANWIJZING DLA 744 Imperial
Gebruiks- en montage-aanwijzing
NL
Afzuigkap
DLA 534
DLA 534 EX
DLA 744
DLA 744 EX
Inhoud
Een bijdrage aan de bescherming van ons milieu 3
Veiligheidsinstructies en waarschuwingen 4
Beschrijving van het apparaat 10
Algemeen 12
Bediening
Hoofdschakelaar 13
Bedieningsstaafje 13
Het inschakelen van de afzuiging 13
Het kiezen van het afzuigvermogen 13
Het uitschakelen van de afzuiging 14
Het in- en uitschakelen van de kookplaatverlichting 14
Het activeren van de uitlooptijdfunctie 14
Urenteller 15
Controleren hoeveel procent van het aantal ingestelde uren is verstreken . . . 15
Urenteller en kookgewoonten....16
Reiniging en onderhoud
Ommanteling 18
Vetfilter 18
Anti-geurfilters 20

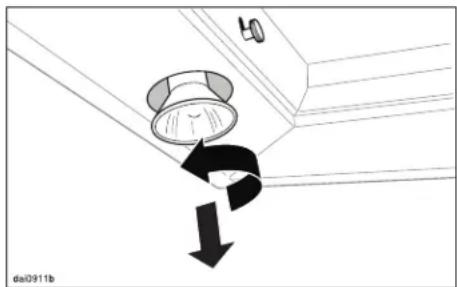

Het vervangen van het lampje....21

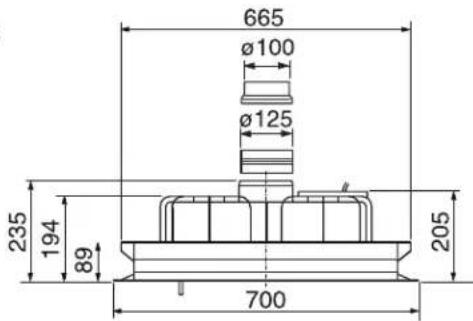

Afmetingen van de afzuigkappen 22
Montage
Het plaatsen van de terugslagklep 24

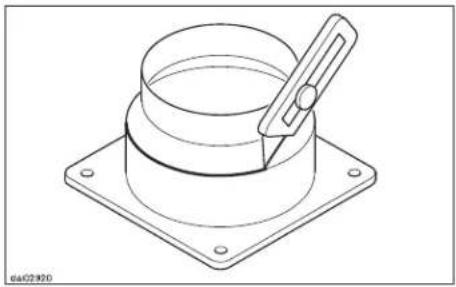

Luchtafvoertuit 24
Het inbouwen van de afzuigkap 25
Luchtafvoer 26

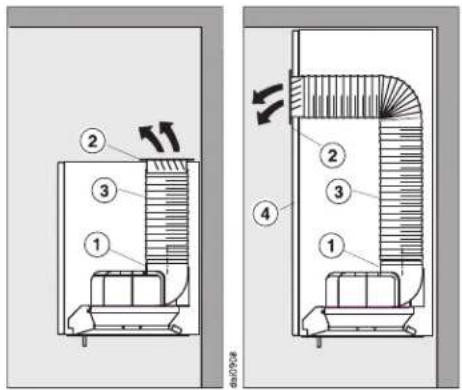

Luchtcirculatie 26
Aansluiting luchtcirculatie 26

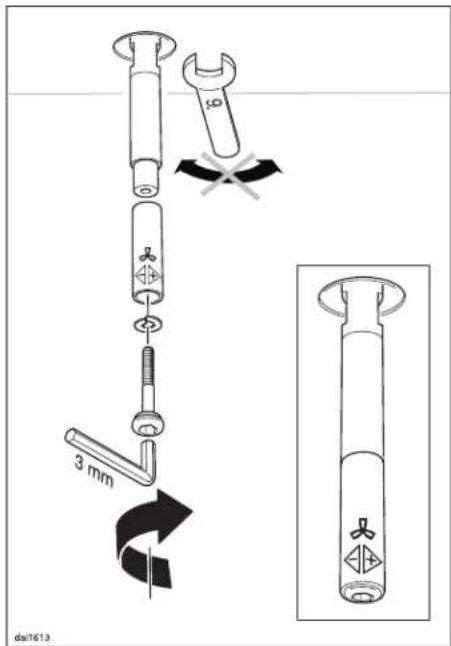

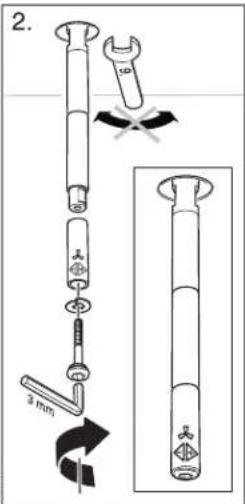

Het monteren van het bedieningsstaafje....27
Verlengstuk voor het bedieningsstaafje 27
Elektrische aansluiting 28

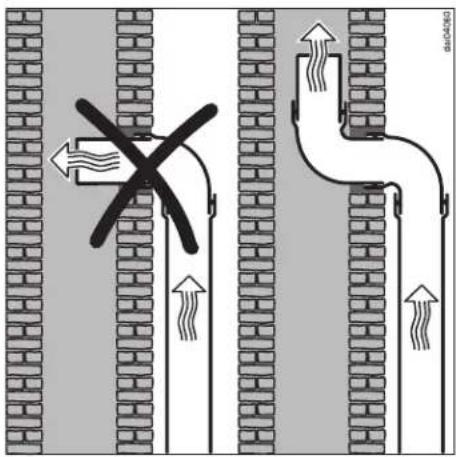

Aansluiting van de luchtafvoerbuis 29
Anti-condensvoorziening....30
Elektrische aansluiting 31
Externe afzuiginstallaties 32
Wat doen we met het verpak- kingsmateriaal?
De verpakking beschermt het apparaat tegen transportschade.
We hebben dit verpakkingsmateriaal uitgekozen omdat dit het milieu relatief weinig belast en kan worden hergebruikt.
Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd.
Uw vakhandelaar neemt de verpakking in het algemeen terug.
Delen van het verpakkingsmateriaal zoals folie en piepschuim kunnen gevaarlijk zijn voor kinderen. Ze kunnen erin stikken!
Bewaar het materiaal buiten het bereik van kinderen en gooi het zo snel mogelijk weg.
Het afdanken van het apparaat
Oude elektrische en elektronische apparaten bevatten vaak nog waardevolle materialen. Ze bevatten echter ook schadelijke stoffen die voor het functioneren en de veiligheid van het apparaat nodig waren. Als u het apparaat bij het gewone afval doet of bij verkeerde behandeling kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu. Verwijder het afgedankte apparaat dan ook nooit met het gewone afval.
Lever het apparaat in bij een gemeentelijk inzameldepot voor elektrische en elektronische apparatuur.
Het afgedankte apparaat moet tot die tijd buiten het bereik van kinderen worden opgeslagen. Hierover vindt u meer informatie in het hoofdstuk "Veiligheids-instructies en waarschuwingen".
Veiligheidsinstructies en waarschuwingen
Deze afzuigkap voldoet aan de voorgeschreven veiligheidsbepalingen. Door ondeskundig gebruik kunnen personen echter letsel oplopen en kan er materiële schade ontstaan.
Lees deze gebruiksaanwijzing eerst aandachtig door voordat u uw afzuigkap voor het eerst gebruikt. U vindt hierin belangrijke instructies met betrekking tot de veiligheid, de montage, het gebruik en het onderhoud van het apparaat. Dat is veiliger voor uzelf en u voorkomt onnodige schade aan uw apparaat.
Bewaar deze gebruiksaanwijzing en geef deze door aan een volgende eigenaar van de afzuigkap.
Efficiënt gebruik
Deze afzuigkap is uitsluitend bestemd voor huishoudelijk gebruik. De fabrikant is niet verantwoordelijk voor schade die wordt veroorzaakt door een ander gebruik dan hier aangegeven of door een foutieve bediening.
Voordat u de afzuigkap aansluit dient u altijd de aansluitgegevens (zekering, spanning en frequentie) op het typeplaatje met die van het elektrici- teitsnet te vergelijken. Deze moeten beslist overeenkomen. Raadpleeg bij twijfel een elektricien.
De elektrische veiligheid van de afzuigkap is uitsluitend gegarandeerd als deze wordt aangesloten op een aardingssysteem dat volgens de geldende veiligheidsbepalingen is geinstalleerd. Wanneer u twijfelt of dat het geval is, laat de huisinstallatie dan door een vakman / vakvrouw inspecteren. De fabrikant kan niet aansprakelijk worden gesteld voor schade die wordt veroorzaakt door een ontbrekende of beschadigde aarddraad (bijv. een elektrische schok).
Ondeskundig uitgevoerde installatie- en onderhoudswerkzaamheden leveren, evenals ondeskundig uitgevoerde reparaties, grote risico's op voor de gebruiker. Laat installatiewerkzaamheden, onderhoudswerkzaamheden en reparaties aan elektrische apparaten uitsluitend uitvoeren door erkende vakmensen.
Wanneer dit apparaat op een niet-stationaire locatie (bijv. op een boot of in een camper) moet worden geplaatst, mag het uitsluitend door een vakman / vakvrouw worden ingebouwd en aangesloten. Hierbij moet aan alle voorwaarden voor een veilig gebruik worden voldaan.
Veiligheidsinstructies en waarschuwingen
Er staat alleen dan geen elektrische spanning op de afzuigkap, als aan één van de volgende voorwaarden is voldaan:
- als de hoofdschakelaar van de huisinstallatie is uitgeschakeld; - of als de stekker uit het stopcontact is getrokken.
Trek daarbij aan de stekker en niet aan de kabel.
Deze afzuigkap mag niet via een verlengsnoer op het elektriciteits-net worden aangesloten.
Met verlengsnoeren kan een veilig gebruik van de afzuigkap niet worden gewaarborgd (gevaar voor oververhitting).
Bij afzuigkappen met een externe afzuiginstallatie (typeserie ...EX), moeten beide eenheden via de verbindingskabel met stekkerkoppelingen met elkaar worden verbonden.
Deze afzuigkappen mogen alleen worden aangesloten op een externe afzuiginstallatie van imperial.
Gebruik
Werk nooit met open vuur onder de afzuigkap: zo is flamberen en grilleren met open vuur verboden.
Een afzuigkap die in gebruik is trekt de vlammen in het filter aan, waardoor het daarin verzamelde vet vlam kan vatten.
Bij gebruik van de afzuigkap boven een gaskookplaat of gasfornuis moet u er beslist op letten dat er altijd een pan staat op de gaspit die in gebruik is.
De afzuigkap kan door de hitte van de vlammen beschadigen.
Schakel de afzuigkap altijd in zo- dra u één van de kookzones in ge- bruik neemt.
Doet u dat niet, dan kan zich condens- water ophopen, wat corrosie aan het apparaat kan veroorzaken.
Blijf er altijd bij wanneer u boven kookplaat, fornuis of elektrische grill aan het bakken, braden, frituren of grilleren bent.
Oververhitte olie en oververhit vet kan vlam vatten en de afzuigkap in brand steken.
Gebruik de afzuigkap nooit zonder vetfilter.
Wanneer u dat wel doet zetten zich vuil en vet in de afzuigkap af, waardoor deze op den duur niet meer goed zal functioneren.
Reinig of vervang de filters regelmatig.
Oververzadigde filters leveren gevaar op voor brand!
Zie hoofdstuk: "Reiniging en onderhoud".
Gebruik van sommige reinigings-middelen kan tot verkleuringen van het metalen vetfilter leiden.
Deze verkleuringen hebben echter geen nadelig effect op het gebruik en de werking van het filter.
Gebruik voor het reinigen van de afzuigkap nooit een stoomreiniger.
Stoom kan in aanraking komen met de- len van het apparaat die onder span- ning staan en zo kortsluiting veroorza- ken.
Veiligheidsinstructies en waarschuwingen
Wanneer er nog kinderen thuis zijn
Het apparaat is bestemd voor gebruik door volwassenen die de inhoud van deze gebruiksaanwijzing precies kennen.
Kinderen zijn zich niet altijd voldoende bewust van de gevaren die ze lopen wanneer zij met het apparaat gaan spe- len.
Zorg ervoor dat de kinderen in de ga- ten worden gehouden.
Oudere kinderen mogen het apparaat alleen gebruiken wanneer ze weten hoe ze het veilig hanteren en bedienen en beseffen wat voor gevaar ze lopen wanneer ze dat niet doen.
Let er bij een afzuigkap met halogeenlampen op dat de lampen zeer heet worden wanneer de kookplaatverlichting is ingeschakeld en dat ze nog lange tijd heet blijven nadat de verlichting is uitgeschakeld.
Zorg ervoor dat kinderen niet in de buurt van de lampen kunnen komen tot- dat deze zover zijn afgekoeld dat er geen enkele risico meer bestaat dat ze zich aan de lampen kunnen verbran- den.
Delen van het verpakkingsmateriaal zoals folie en piepschuim kunnen gevaarlijk zijn voor kinderen. Ze kunnen erin stikken!
Bewaar het materiaal buiten het bereik van kinderen en gooi het zo snel mogelijk weg.
Montage
De afstand tussen de afzuigkap en de plek waar gekookt, gebakken, gebraden, gefrituurd of gegrilleerd wordt moet om veiligheidsredenen bij:
- elektrische kookplaten of elektrische fornuizen minimaal 45 cm bedragen;
- gaskookplaten of gasfornuizen minimaal 65 cm bedragen;
- een elektrische grill van imperial minimaal 65 cm bedragen.
De afstand tussen wokbrander en afzuigkap moet 75 cm bedragen.
Voor andere kookapparatuur moet die afstand worden aangehouden die in de daarbijbehorende montage-instructies en gebruiksaanwijzing is aangegeven.
Worden er onder de afzuigkap verschillende soorten kookapparatuur gebruikt waarvoor verschillende afstanden gelden, dan moet de grootste afstand worden aangehouden.
Het is niet toegestaan de afzuigkap boven stookplaatsen met vaste brandstoffen te monteren.
Voor het aanleggen van de luchtafvoer mogen alleen buizen of slangen van niet-brandbaar materiaal worden gebruikt. Deze zijn verkrijgbaar bij de vakhandel of bij de afdeling Onderdelen.
De lucht mag niet worden afgevoerd via een schoorsteen die wordt gebruikt voor de afvoer van rook of gas, noch via een schacht die wordt gebruikt voor de ontluchting van ruimten waarin wordt gestookt.
Veiligheidsinstructies en waarschuwingen
Wanneer de lucht moet worden afgevoerd via een schoorsteen die niet meer in gebruik is voor de afvoer van rook of gas, dan dient u eerst uw schoorsteenveger te raadplegen.

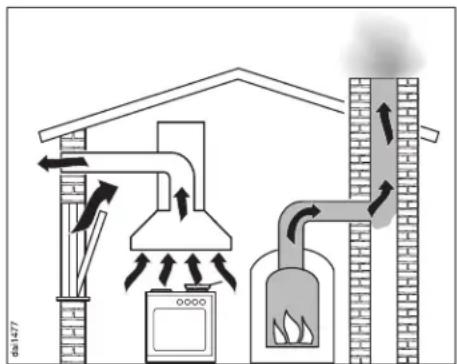

Gelijktijdig gebruik van de afzuigkap en een apparaat dat lucht in diezelfde ruimte verbruikt
Dit kan levensgevaarlijk zijn!
Er zijn apparaten die ertoe dienen om iets te verhitten, daarvoor de lucht gebruiken in het vertrek waar zij zich bevinden en de verbruikte lucht door bijv. een schoorsteen naar buiten afvoeren.
Het gaat hierbij om gas-, olie- of kolen-kachels, geisers, boilers, warmwaterketels, gaskookplaten en gasovens.
Wanneer zo'n verbrandingsapparaat zich in dezelfde ruimte bevindt als een afzuigkap met luchtafvoer of een externe afzuiginstallatie en tegelijk met deze afzuigkap wordt gebruikt ontstaat er een gevaarlijke situatie.
De afzuigkap onttrekt namelijk zuurstof aan deze ruimte en aan de kamers ernaast.
Wanneer er niet voldoende lucht wordt toegevoerd ontstaat er onderdruk. Daardoor krijgt een verbrandingsapparaat te weinig lucht om te verbranden, kan het verbrandingsproces niet goed worden uitgevoerd en kunnen er giftige gassen ontstaan.
Veiligheidsinstructies en waarschuwingen
Deze kunnen uit de schoorsteen of een ander luchtafvoerkanaal in de woonkamers terechtkomen. Dit is levensgevaarlijk.
Het gelijktijdig gebruik van de afzuigkap en een verbrandingsapparaat in dezelfde ruimte is ongevaarlijk als de onderdruk maximaal 4 Pa (0,04 mbar) is. In dat geval bestaat er geen gevaar dat de afvoergassen van het verbrandingsapparaat worden teruggezogen.
Hiervoor kan worden gezorgd als er, bijv. door niet afsluitbare openingen in deuren of ramen, constant lucht wordt toegevoerd die nodig is voor de verbranding. Hierbij moet er wel op worden gelet dat de luchttoevoeropening voldoende dwarsdoorsnede heeft. Luchttoevoer-/luchtafvoermuurkasten garanderen geen constante luchttoevoer.
Opmerking: bij de beoordeling van de situatie moet er altijd naar het gehele luchtgeleidingssysteem in de woning worden gekeken. In geval van twijfel kunt u uw schoorsteenveger raadplegen.
Wanneer de luchttoevoer alleen via een open raam kan worden gegarandeerd, is het gebruik van een raamcontact-schakelaar vereist.
Daarmee gaat de afzuigkap alleen dan werken wanneer het raam voldoende open staat.
Raadpleeg een vakman / vakvrouw. De afzuigkap is zo geconstrueerd dat zij op zo'n schakelaar kan worden aangesloten. Het daarvoor benodigde setje is verkrijgbaar bij de afdeling Onderdelen van imperial.
Let erop dat de toevoer van frisse lucht niet wordt belemmerd door neergelaten rolluiken.
Gelijktijdig gebruik van een verbrandingsapparaat met een afzuigkap in dezelfde ruimte is niet gevaarlijk, wanneer de afzuigkap met luchtcirculatie wordt gebruikt.
Veiligheidsinstructies en waarschuwingen
Het afdanken van het apparaat
Wanneer u uw oude of defecte afzuigkap afdankt, dient deze in verband met de veiligheid onbruikbaar te worden gemaakt.
Laat de aansluitkabel door een erkend vakman / vakvrouw uit de vaste aansluiting verwijderen.
Daarmee voorkomt u dat het apparaat voor andere doeleinden wordt gebruikt dan waarvoor het bestemd is.
Wanneer de veiligheidsinstructies niet worden opgevolgd kan de fabrikant niet verantwoordelijk worden gesteld voor schade die daar eventueel het gevolg van is.
Beschrijving van het apparaat
① Bedieningsstaafje
De belangrijkste functies van de afzuigkap, te weten afzuiging, afzuigvermogen en licht kunt u via het bedieningsstaafje in- en uitschakelen.
② Kookplaatverlichting
③ Hoofdschakelaar
④ Anti-geurfilters
Na te bestellen bij luchtcirculatie
⑤ Vetfilter
⑥ Controlelampjes voor het afzuigvermogen en de afzuiging
⑦ Toets voor de uitlooptijdfunctie
Met deze toets kunt u de uitlooptijd-functie activeren.
Hiermee blijft de afzuiging nog 5 of 15 minuten in werking en wordt daarna automatisch uitgeschakeld.
⑧ Vetfiltertoets
De afzuigkap registreert de uren dat ze in werking is.
U kunt zelf het aantal uren instellen na afloop waarvan het vetfilter moet worden gereinigd.
Het controlelampje gaat dan branden.
Met de vetfiltertoets kunt u
- de urenteller na het reinigen van het vetfilter terugzetten.
Zie hoofdstuk: "Reiniging en onderhoud".
- controleren hoeveel procent van het aantal ingestelde uren is verstreken. Zie hoofdstuk: "Bediening".
- het aantal ingestelde uren wijzigen. Zie hoofdstuk: "Bediening".
⑨ Anti-geurfiltertoets
De afzuigkap registreert de uren dat ze in werking is.
U kunt zelf het aantal uren instellen na afloop waarvan de anti-geurfilters moeten worden vervangen, die bij luchtcirculatie worden gebruikt.
Het controlelampje gaat dan branden.
Met de anti-geurfiltertoets kunt u
- de urenteller na het vervangen van de anti-geurfilters terugzetten. Zie hoofdstuk: "Reiniging en onderhoud".
- controleren hoeveel procent van het aantal ingestelde uren is verstreken. Zie hoofdstuk: "Bediening".
- het aantal ingestelde uren wijzigen. Zie hoofdstuk: "Bediening".
Algemeen
De afzuigkap kan op 3 manieren worden gebruikt en wel met luchtafvoer, met luchtcirculatie of met een externe afzuiginstallatie.
... met luchtafvoer:
De aangezogen lucht wordt door het vetfilter gereinigd en naar buiten afgevoerd.
Bij uw afzuigkap is een terugslagklep gevoegd voor het geval uw luchtafvoersysteem daar niet over beschikt.
Wanneer het apparaat is uitgeschakeld kan er lucht stromen tussen het vertrek en daarbuiten. Met een terugslagklep kan dat worden voorkomen.
Wanneer het apparaat is uitgeschakeld is de terugslagklep gesloten. Nadat het apparaat is ingeschakeld gaat de terugslagklep open, zodat de kookluchtjes ongehinderd naar buiten kunnen worden afgevoerd.
... met luchtcirculatie:
(met luchtcirculatie-ombouwset als extra toebehoren)
De aangezogen lucht wordt door het vetfilter en bovendien door de anti-geurfilters gereinigd en komt daarna weer in de keuken terecht.
Controleer voordat u de afzuigkap met luchtcirculatie gaat gebruiken of er anti-geurfilters in het apparaat aanwezig zijn.
Zie hoofdstuk: "Reiniging en onderhoud".
... met een externe afzuigin- stallatie:
(Apparaten van de serie ...EX)
De aangezogen lucht wordt via een externe afzuiginstallatie afgevoerd. De afzuiginstallatie wordt buiten het vertrek gemonteerd op de plek waar u deze wilt hebben.
De externe afzuiginstallatie wordt door een hulpkabel met de afzuigkap verbonden en via de bedieningselementen van de afzuigkap gestuurd.
Hoofdschakelaar
De afzuiging en de kookplaatverlichting zijn klaar voor gebruik wanneer u de hoofdschakelaar op "I" zet.
Schakel de afzuigkap met de hoofdschakelaar uit, wanneer het apparaat langere tijd buiten gebruik is, bijv. 's nachts of in de vakantie. Zet de hoofdschakelaar daarbij op "0".
Wanneer u het apparaat de keer daarop inschakelt, start het met de instellingen van de keer daarvóór.

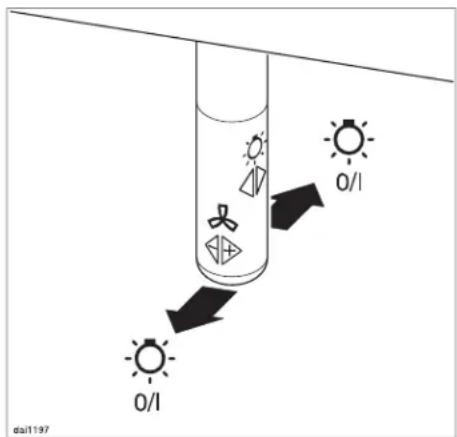

Bedieningsstaafje
De belangrijkste functies van de afzuigkap, te weten afzuiging, afzuigvermogen en kookplaatverlichting, kunt u via het bedieningsstaafje in- en uitschakelen.
Het inschakelen van de afzuiging
■ Druk het bedieningsstaafje een keer helemaal naar rechts.
De afzuiging start op stand II.
Het tweede controlelampje van het afzuigvermogen gaat branden.
Het kiezen van het afzuigvermogen
■ Kies het gewenste afzuigvermogen door het bedieningsstaafje naar rechts of naar links te drukken.
Door het staafje naar rechts te drukken krijgt u een hoger vermogen en door het naar links te drukken krijgt u een lager vermogen.
Het daarbijbehorende controlelampje gaat branden.
Afhankelijk van de sterkte van de dampvorming kunt u tussen vier vermogensstanden kiezen.
Voor normaal gebruik is de eerste stand van links of één van de middelste standen voldoende.
De groene controlelampjes van deze stan den geven aan welke u heeft gekozen.
Wanneer u aanbraadt en levensmiddelen kookt waarbij veel luchtjes vrijkomen, raden wij u aan de hoogste vermogensstand, de "Intensiefstand", te gebruiken. Deze stand heeft een geel controlelampje.
Bediening
Het uitschakelen van de afzuiging
■ Druk het bedieningsstaafje zo vaak naar links totdat de afzuiging uitgaat en er geen controlelampje meer brandt
of
■ druk het bedieningsstaafje naar links en houd het zolang ingedrukt totdat er geen controlelampje meer brandt.
Het in- en uitschakelen van de kook- plaatverlichting
De kookplaatverlichting kunt u in- of uitschakelen, onverschillig of de afzuiging is ingeschakeld of niet.
■ Schakel de kookplaatverlichting in door het bedieningsstaafje een keer naar achteren of naar voren te drukken.
■ Schakel de kookplaatverlichting uit door het bedieningsstaafje nog een keer naar achteren of naar voren te drukken.
Automatische uitschakeling
Wanneer de afzuigkap wel is ingeschakeld, maar 10 uur lang niet wordt gebruikt, wordt de afzuiging automatisch uitgeschakeld.
De verlichting blijft ingeschakeld.
■ Door het bedieningsstaafje een keer naar rechts te drukken kunt u de afzuiging weer inschakelen.
Het activeren van de uitloop- tijdfunctie
Wanneer de uitlooptijdfunctie is geactiveerd blijft de afzuiging nog 5 of 15 minuten in werking en wordt daarna automatisch uitgeschakeld.
Het is zowel bij luchtafvoer als bij luchtcirculatie aan te bevelen om de afzui-ging na het koken nog een paar minu-ten te laten werken. Dan wordt de keu-kenlucht gezuiverd van eventueel nog aanwezige dampen en geurtjes.
■ Druk na het koken op de toets voor de uitlooptijd.
De afzuiging moet nog ingeschakeld zijn.
- 5 minuten uitlooptijd stelt u in door 1 x op de toets te drukken. Hierbij gaat het linker lampje branden.
- 15 minuten uitlooptijd stelt u in door 2 x op de toets te drukken. Hierbij gaat het rechter lampje branden.
De uitlooptijdfunctie kunt u voortijdig uitschakelen door opnieuw op de toets voor de uitlooptijd te drukken.
Urenteller
De afzuigkap registreert de uren dat ze in werking is.
Nadat het apparaat 30 uur in werking is geweest, gaat het controlelampje van de vetfiltertoets branden. Het vetfilter moet dan worden gereinigd.
De teller moet daarna weer worden teruggezet.
■Druk daartoe ca. 3 seconden op de vetfiltertoets.
Het controlelampje van de vetfiltertoets gaat uit.
Voor het wijzigen van het aantal ingestelde uren na afloop waarvan het vetfilter moet worden gereinigd, zie paragraaf: "Vetfilter".
Voor apparaten met luchtcirculatie:
De tijd voor de anti-geurfilters moet u zelf instellen.
Na afloop van de ingestelde tijd gaat het controlelampje van de anti-geurfiltertoets branden.
De anti-geurfilters moeten dan worden vervangen.
Voor het instellen van het aantal uren of het wijzigen van het aantal ingestelde uren na afloop waarvan de anti-geurfilters moeten worden vervangen, zie paragraaf: "Anti-geurfilters".
De teller moet daarna weer worden teruggezet.
■ Druk daartoe ca. 3 seconden op de anti-geurfiltertoets.
Het controlelampje van de anti-geurfiltertoets gaat uit.
Controleren hoeveel procent van het aantal ingestelde uren is verstreken
Vóór afloop van de ingestelde tijd kunt u controleren hoeveel procent van de ingestelde tijd al is verstreken.
■Schakel de afzuiging met het bedie- ningsstaafje in.
■Druk op de vetfiltertoets resp. de anti-geurfiltertoets.
Van de controlelampjes voor het afzuigvermogen begint er één of beginnen er verschillende lampjes te knipperen.
Het aantal knipperende controlelampjes geeft aan hoeveel procent van de ingestelde tijd inmiddels is verstreken.
1 controlelampje = 25 %
2 controlelampjes = 50 %
3 controlelampjes = 75 %
4 controlelampjes = 100 %
Wanneer de afzuigkap wordt uitgeschakeld of de stroom uitvalt blijven de ge-registreerde uren opgeslagen.
Bediening
Urenteller en kookgewoonten
U kunt het aantal uren, na afloop waarvan de filters moeten worden gereinigd of vervangen, wijzigen en aan uw kookgewoonten aanpassen.
- Kies een korte tijd wanneer u veel braadt en frituurt.
- Kies een lange tijd wanneer u erg vetarm kookt.
- Kies een korte tijd wanneer u weinig kookt. Vet dat zich over een langere periode ophoopt wordt hard en dan wordt het moeilijk om het vetfilter goed schoon te krijgen.
Vetfilter
Voor het vetfilter is een tijd van 30 uur ingesteld.
U kunt kiezen tussen 20, 30, 40 of 50 uur.
■Schakel de afzuiging met het bedie- ningsstaafje uit.
■ Druk tegelijk op de toets voor de uitlooptijd en de vetfiltertoets.
Het controlelampje van de vetfiltertoets en één van de controlelampjes van het afzuigvermogen knipperen.
■ Kies met het bedieningsstaafje de gewenste tijd. Kies een kortere tijd door het staafje naar links te drukken en een langere tijd door het naar rechts te drukken.
De controlelampjes van het afzuigvermogen geven aan hoeveel uren zijn ingesteld:
1e lampje van links = 20 uur 2e lampje van links = 30 uur 3e lampje van links = 40 uur 4e lampje van links = 50 uur
■ Bevestig de gewijzigde instelling met de vetfiltertoets.
Alle controlelampjes gaan uit.
Bevestigt u de gewijzigde instelling niet binnen 4 minuten, dan neemt de afzuigkap automatisch de "oude" gegevens over.
Anti-geurfilters
Voor apparaten met luchtcirculatie:
Anti-geurfilters zijn nodig bij luchtcircu- latie.
Er is vanuit de fabriek geen tijd voor de anti-geurfilters ingesteld.
Deze tijd stelt u zelf in.
■ Schakel de afzuiging met het bedie- ningsstaafje uit.
■Druk tegelijk op de toets voor de uit- looptijd en de anti-geurfiltertoets.
Het controlelampje van de anti-geurfiltertoets en één van de controlelampjes van het afzuigvermogen knipperen.
■ Kies met het bedieningsstaafje de gewenste tijd. Kies een kortere tijd door het staafje naar links te drukken en een langere tijd door het naar rechts te drukken.
De controlelampjes van het afzuigvermogen geven aan hoeveel uren zijn ingesteld:
1e lampje van links = 120 uur 2e lampje van links = 180 uur 3e lampje van links = 240 uur 4e lampje van links = oneindig
■ Bevestig de gewijzigde instelling met de anti-geurfiltertoets.
Alle controlelampjes gaan uit.
Bevestigt u de gewijzigde instelling niet binnen 4 minuten, dan neemt de afzuigkap automatisch de "oude" gegevens over.
Reiniging en onderhoud
Haal vóór alle reinigings- en onderhoudswerkzaamheden aan de afzuigkap de spanning van het apparaat door
- de hoofdschakelaar van de huisinstallatie uit te schakelen of
- de stekker van het apparaat uit het stopcontact te trekken.
Ommanteling
Het oppervlak en de bedieningselementen zijn gevoelig voor krassen. Neem daarom de volgende reini-gingstips in acht.
■Reinig oppervlak en bedieningselementen alleen met een doek, wat reinigingsmiddel en wat warm water.
■Droog het oppervlak daarna met een zachte doek.
Reinig de bedieningselementen en het gebied daaromheen niet te vochtig. Dit om te voorkomen dat er vocht in de elektronica terechtkomt.
■ Gebruik géén
- soda-, zuur-, chloride- of oplossings-middelhoudende reinigingsmiddelen,
- schurende reinigingsmiddelen zoals schuurpoeder,
- schurende artikelen zoals schuur- sponsjes of sponsjes waar nog resten van schuurmiddelen in zitten.
Deze bedieningselementen kunnen verkleuren of veranderen, wanneer er vuil op blijft zitten. Verwijder vuil daarom direct.
Vetfilter
Het recyclebare metalen vetfilter in de afzuigkap neemt de vaste deeltjes uit de keukendampen op (vet, stof, etc.) en zorgt er zo voor dat de afzuigkap niet vuil wordt.
Reinig het vetfilter altijd zodra het controlelampje van de vetfiltertoets brandt.
U kunt het vetfilter het beste om de 3 à 4 weken reinigen om te voorkomen dat het vet zich vastzet.
Bij een overmatig vervuild filter be- staat er gevaar voor brand!
■ Druk de vergrendeling van het vetfilter naar het midden.
■Klap het filter schuin naar beneden.
■Haal het filter uit het apparaat.
Zorg ervoor dat het niet op de kook-
plek valt.
■Reinig het vetfilter.
Dit kan met de hand of in de afwas-
automaat.
In het eerste geval gebruikt u een af- wasborstel en wat warm water met een mild afwasmiddel.
In het tweede geval plaatst u het filter loodrecht in het onderrek of horizontaal met de vette kant naar beneden. Kies een programma met 65°C. Plaats het bovenrek zo nodig hoger. Let erop dat de sproeiarm vrij kan bewegen.
Houd er bij reiniging van het vetfilter in de afwasautomaat rekening mee dat gebruik van sommige reinigingsmiddelen tot verkleuringen aan het vetfilter kan leiden. Deze verkleuringen hebben echter geen nadelig effect op de werking van het vetfilter.
■ Leg het vetfilter na het reinigen nog een tijdje op een vochtopnemende onderlaag te drogen.
■ Maak voordat u het vetfilter terugzet die delen van de ommanteling schoon waar u bij kunt komen. Daarmee voorkomt u brand.
Let er bij het plaatsen van het vetfilter op dat de vergrendeling naar beneden wijst.
Mocht het vetfilter een keer verkeerd geplaatst zijn, ontgrendel het dan door de uitsparingen met een kleine schroevendraaier.
■ Druk na het terugplaatsen van het vetfilter ca. 3 seconden op de vetfiltertoets om de urenteller terug te zetten.
Het controlelampje van de toets gaat uit.
■ Reinigt u het vetfilter vóórdat het lampje van de vetfiltertoets gaat branden, zet de urenteller dan terug door 6 seconden op de vetfiltertoets te drukken.
Reiniging en onderhoud
Anti-geurfilters
Wanneer de afzuigkap op luchtcirculatie is aangesloten moeten er naast het vetfilter ook nog 2 anti-geurfilters worden geplaatst. Deze filters nemen alle kookluchtjes op.
Ze worden in het wasemscherm boven het vetfilter geplaatst.
De anti-geurstoffilters zijn bij de vakhandel of bij de afdeling Onderdelen verkrijgbaar.
Voor type en aanduiding zie hoofdstuk: "Technische gegevens".
■Voor het plaatsen of vervangen van de anti-geurfilters moet u eerst het vetfilter verwijderen.
Zie paragraaf: "Vetfilter" in het hoofdstuk: "Reiniging en onderhoud".
■Haal de anti-geurfilters uit de verpakking.
■ Bevestig de anti-geurfilters met de bijgevoegde schroeven.
■ Zet het vetfilter er weer in.
Plaatst u deze filters voor het eerst,
■ stel dan de tijd voor de anti-geurfilters in.
Zie hoofdstuk: "Bediening".
Vervang de anti-geurfilters altijd zodra het controlelampje van de anti-geurfiltertoets brandt of zodra de kookluchtjes niet meer voldoende worden opgenomen, in ieder geval echter 2 keer per jaar.
■Druk na het vervangen van de anti-geurfilters ca. 3 seconden op de anti-geurfiltertoets om de urenteller terug te zetten.
Het controlelampje van de toets gaat uit.
■Vervangt u de anti-geurfilters vóórdat het lampje van de anti-geurfiltertoets gaat branden, zet de urenteller dan terug door 6 seconden op de anti-geurfiltertoets te drukken.
Het vervangen van het lampje
Haal de spanning van de afzuigkap door
- de hoofdschakelaar van de huisinstallatie uit te schakelen of
- de stekker van het apparaat uit het stopcontact te trekken.
Halogeenlampen worden zeer heet wanneer ze een tijdje aanstaan. Ook nadat de verlichting is uitgeschakeld bestaat er nog enige tijd gevaar dat u zich verbrandt wanneer u ze aanraakt.
■ Draai de halogeenlamp naar links en trek de lamp er uit.
Wij adviseren u om het halogeen-lampje te vervangen door een lampje van het zelfde type: PHILIPS Halotone GZ 10, 230V, 50 W, 50°, typenummer 14560.
■Haal het vetfilter uit het apparaat. Zie hoofdstuk: "Reiniging en onderhoud".
■ Draai de bevestigingsschroef van de halogeenlamp iets los en schuif de schroef naar beneden.
■ Draai de schroef weer vast.
■Plaats het nieuwe halogeenlampje in omgekeerde volgorde in het apparaat.
■Zet het vetfilter weer terug in het apparaat.
Afmetingen van de afzuigkappen
DLA 534
DLA 744
dai0889g
*Afmetingen van de uitsparingen In het achterste gedeelte van de in - bouwruimte is een diepte T van mini- maal 40 mm vereist.
Afmetingen van de afzuigkappen
DLA 534 EX
dai0889h
*Afmetingen van de uitsparingen In het achterste gedeelte van de in - bouwruimte is een diepte T van minimaal 40 mm vereist.
Montage
Het is niet toegestaan om de afzuigkap boven stookplaatsen voor vaste brandstoffen te monteren.
De afstand tussen de afzuigkap en de plek waar wordt gekookt moet om veiligheidsredenen bij:
- elektrische kookplaten of elektrische fornuizen minimaal 450 mm bedragen;
- gaskookplaten of gasfornuizen minimaal 650 mm bedragen;
- een elektrische grill uit ons assortiment minimaal 650 mm bedragen.
Meer montage-aanwijzingen staan in het hoofdstuk: "Veiligheidsinstructies en waarschuwingen".
Wij raden u aan, ook boven elektrische kookplaten of elektrische fornuizen een afstand van 650 mm aan te houden omdat dat prettiger werkt.
Het plaatsen van de terugslagklep
(alleen bij apparaten met luchtafvoer, niet met een externe afzuiginstallatie)
■ Beschikt uw luchtafvoersysteem niet over een terugslapklep, plaats dan de bijgevoegde terugslagklep in de uitblaastuit van de motoreenheid en wel zo dat de klepjes naar boven toe open kunnen.
■ Draai de terugslagklep een stukje naar links om hem vast te zetten.
Luchtafvoertuit
■Plaats een op uw luchtafvoerbuis passende adapter ø 100 mm of ø 125 mm in de uitblaastuit en draai deze naar links om hem vast te zetten. Dit geldt niet voor apparaten met een externe afzuiginstallatie.
Bij apparaten met een externe afzuigin- stallatie:
■ Hebt u een luchtafvoerbuis van ø 150 mm, snijd dan de uitblaastuit aan de verjonging met een scherp mes af. Doe dat niet bij een luchtafvoerbuis van ø 125 mm. De terugslagklep is in de uitblaastuit ingebouwd.
Het inbouwen van de afzuigkap
Deze afzuigkap wordt ingebouwd in bovenkasten, schoorstenen of kookeilanden.
Controleer voordat u het apparaat monteert of u bij de bovenkant van het apparaat kunt komen nadat het is ingebouwd.
Is dat niet het geval, plaats dan voor- dat u het apparaat inbouwt de luchtaf- voerbuis zoals beschreven in dit hoofd- stuk en neem de noodzakelijke stappen voor de elektrische aansluiting en de verbinding met de externe afzuiginstall- latie (alleen bij apparaten van het type ....EX).
■ Plaats de afzuigkap zoals op de plaatjes van onderen in de uitsparing en stel de kap.
■ Maak de kap met schroeven 3,5 x 16 mm aan het frame vast.
Luchtafvoer
■Bevestig de luchtafvoerbuis met een slangklem aan de uitblaastuit.
■Maak de luchtafvoeraansluiting verder af. Zie hoofdstuk: "Aansluiting voor de luchtafvoer".
Luchtcirculatie
Wanneer de bouwkundige voorzieningen zodanig zijn dat het niet mogelijk is om de afzuigkap op luchtafvoer aan te sluiten, dan moet u de afzuigkap aansluiten op luchtcirculatie.
Voor de luchtcirculatie hebt u een paar onderdelen nodig. Ze zijn verkrijgbaar bij de vakhandel of bij de afdeling Onderdelen.
Het gaat om:
- een ombouwset voor luchtcirculatie (ø125 mm): uitblaasrooster, slang, slangklem
- 2 anti-geurfilters. Zie hoofdstuk: "Technische gegevens".
Aansluiting luchtcirculatie
■Wanneer de afzuigkap in een bovenkast wordt gemonteerd moet het uitblaasrooster ② aan de bovenkant van de kast worden geplaatst.
■ Verbind de uitblaastuit ① en het uit-
blaasrooster ② met een slang ③ of
met een even lange buis.
Loopt het front ④ helemaal tot het
plafond (bijv. een schoorsteen of een
kast die doorloopt tot het plafond)
moet een passende uitsparing in het
front worden gemaakt.
Let erop dat de lamellen van het uit- blaasrooster naar het midden van het vertrek wijzen en niet naar de muur of het plafond.
■ Plaats de anti-geurfilters. Zie hoofdstuk: "Reiniging en onder- houd".
Het monteren van het bedieningsstaafje
■ Zet het onderste gedeelte van het bedieningsstaafje op de sokkel en draai het met de bijgevoegde schroef en een veerschijfje losjes aan.
■ Draai het onderste gedeelte zo, dat het ♗- symbool naar voren is ge- richt.
■ Draai de schroef met een inbussleutel (3 mm) vast.
Houd tegelijkertijd de sokkel van het bedieningsstaafje met een steeksleutel SW 9 tegen.
Verlengstuk voor het bedieningsstaafje
Het bedieningsstaafje kan ook met een verlengstuk worden gemonteerd.
■Schroef eerst het verlengstuk met een veerschijfje op de sokkel. Houd tegelijkertijd de sokkel van het bedieningsstaafje met een steeksleutel SW 9 tegen.
■ Zet het onderste gedeelte van het bedieningsstaafje op de sokkel en draai het zo, dat het ⚫- symbool naar voren is gericht.
■ Schroef het vast.
Montage
Elektrische aansluiting
Bij apparaten met een externe afzuiginstallatie:
■ Verbind de afzuigkap en de externe afzuiginstallatie met de verbindingskabel en de zespolige stekker.
■Sluit het apparaat op het elektrici- teitsnet aan.
Neem voordat u het apparaat elektrisch aansluit de veiligheidsinstructies en waarschuwingen in het gelijknamige hoofdstuk in acht. Lees ook het hoofdstuk: "Elektrische aansluiting".
■ Haal voordat u de afzuigkap voor het eerst gebruikt het vetfilter uit het apparaat en verwijder de beschermfolie van het filterframe.
Zet het vetfilter daarna weer terug in het apparaat.
Aansluiting van de luchtafvoerbuis
Neem beslist het hoofdstuk: "Veiligheidsinstructies en waarschuwingen" in acht.
Let vooral op bij gelijktijdig gebruik van de afzuigkap en een verbrandingsapparaat in dezelfde ruimte. Hierbij kunnen giftige gassen vrijkomen!
Laat in ieder geval door de plaatse- lijke schoorsteenveger controlleren of een veilig gebruik van de luchtaf- voer gewaarborgd is.
- De luchtafvoerbuis moet zo kort en recht mogelijk zijn.
- Het is aan te bevelen om een luchtafvoerbuis te gebruiken met een doorsnede van 125 mm.
Wanneer u luchtafvoerbuizen gebruikt met een doorsnede van minder dan 125 mm of wanneer u platte luchtafvoerkanalen gebruikt moet u er rekening mee houden dat de afzuigkap meer geluid maakt wanneer hij aanstaat en beduidend minder afzuigcapaciteit heeft.
- Maak de doorsnede van de luchtafvoerbuis alleen in het uiterste geval kleiner, bijv. wanneer er al een luchtafvoer aanwezig is.
- Gebruik alleen bochten met een grote straal. Een kleine straal vermindert het afzuigvermogen van de afzuigkap.
-
Gebruik voor de luchtafvoeraansluiting alleen gladde buizen of flexibele luchtafvoerslangen van niet brandbaar materiaal.
-
Wanneer de luchtafvoerbuis horizontaal wordt aangelegd, moet worden gezorgd voor een verval van minstens 1 cm per meter.
Daarmee wordt voorkomen dat er condenswater in de afzuigkap loopt. - Wordt de lucht gewoon naar buiten afgevoerd, dan kunt u het beste een telescopische muurdoorvoering installeren.
- Moet de lucht door een schoorsteen worden afgevoerd, dan moet de invoerbuis verticaal worden gebogen.
Aansluiting van de luchtafvoerbuis
Belangrijk!
Wanneer de luchtafvoer door koele ruimten, zolders e.d. wordt aangelegd, kan er binnen de afzonderlijke ruimten een groot temperatuursverschil ontstaan.
U moet dan rekening houden met condensvorming.
De luchtafvoerbuis moet dan dienovereenkomstig worden geïsoleerd.
Anti-condensvoorziening
Daarnaast is het beter om een anti-condensvoorziening te installeren die het condenswater dat ondanks de isolering van de luchtafvoerbuis vrijkomt, opneemt en verdampt.
Deze voorziening is verkrijgbaar als extra accessoire.
Let er bij de installatie van de anti-condensvoorziening op dat deze loodrecht en zo dicht mogelijk boven de uitblaastuit van de afzuigkap wordt geplaatst.
Elektrische aansluiting
Deze afzuigkap mag uitsluitend op het elektriciteitsnet worden aangesloten door een erkend elektricien die de landelijke voorschriften en de plaatselijke voorschriften van het gemeentelijke energiebedrijf exact kent en naleeft.
Ondeskundig uitgevoerde installatie- en onderhoudswerkzaamheden leveren, evenals ondeskundig uitge- voerde reparaties, grote risico's op voor de gebruiker, waarvoor de fabrikant niet aansprakelijk kan wor- den gesteld.
Deze afzuigkap is voorzien van een aansluitkabel en een stekker met beschermingscontact (randaarde), geschikt voor aansluiting op \~ 230 V 50 Hz.
Deze afzuigkap mag uitsluitend worden aangesloten op een contactdoos met beschermingscontact (randaarde).
Deze afzuigkap mag uitsluitend op een huisinstallatie worden aangesloten die volgens NEN 1010 is geïnstalleerd.
In de EU-richtlijnen geeft men ter verhoging van de veiligheid het advies om de huisinstallatie van een aardlekschakelaar te voorzien.
Een aansluiting door middel van een contactdoos wordt aanbevolen, omdat dit de eventuele werkzaamheden voor de Technische Dienst makkelijker maakt. Let erop dat u bij de contactdoos kunt komen wanneer het apparaat is ingebouwd.
Wanneer u na inbouw van het apparaat niet meer bij de contactdoos kunt komen of wanneer er sprake is van een vaste aansluiting, dient ter plaatse een 4-polige schakelaar te worden geïnstalleerd waarvan de contactopening bij uitgeschakelde toestand tenminste 3 mm moet bedragen. Hiertoe behoren zelf-uitschakelaars, zekeringen en relais (EN 60 335).
De benodigde aansluitgegevens vindt u op het typeplaatje. Dit is zichtbaar nadat u (afhankelijk van het model) het vetfilter / de vetfilters heeft verwijderd. Controleer of deze gegevens overeenkomen met de spanning en de frequentie van het elektriciteitsnet.
Deze afzuigkap werkt storingsvrij volgens DIN EN 60555 / VDE 0838.
Externe afzuiginstallaties
In de tabel hieronder staan de verschillende soorten externe afzuiginstallatie.
| Afzuiginstallatie: Dakventilator Ventilator | buitenmuur | Luchtafoerventilator | Ventilator buitenmuur | |
| Type: DV 1105 AWG 1 | 105 ABLG 1105 MG | 1100 | ||
| Afmetingen: | ||||
| Breedte mm | 382 | 382 | 340 | 310 |
| Diepte mm | 462 | 182 | 270 | 280-390 |
| Hoogte mm | 270 | 462 | 260 | 400 |
| Montage: | ||||
| - Op een plat dak | - | - | - | - |
| - Op een schuin dak | X | - | - | - |
| - Aan/in de buitenmuur | - | X | - | X |
| - Vrij geplaatst | - | - | X | - |
| Afzuigcapaciteit: | ||||
| - Vrijblazend | 1000 m3/h | 1000 m3/h | 900 m3/h | 850 m3/h |
| - Conform de praktijk * | 820 m3/h | 820 m3/h | 780 m3/h | 730 m3/h |
| Buisaansluiting | ∅150 mm/125 mm | ∅150 mm/125 mm | ∅150 mm | ∅150 mm |
| Nominale spanning: AC 230 V, 50 Hz | ||||
| Molorcapaciteit 165 W | 165 W 290 W 330 W | |||
* Gemeten naar de volgende inbouwsituatie:
Afzuigkap, 90° - boog,
4m luchtafvoer, externe afzuiginstallatie
Externe afzuiginstallaties
Montage:
De externe afzuiginstallaties of externe ventilatoren kunnen afhankelijk van het model óf op een schuin dak óf aan de buitenmuur óf in de buitenmuur worden gemonteerd of vrij worden geplaatst. Neem de montage-aanwijzingen in acht die bij de apparaten worden geleverd.
Type DV 1105
Montage op een schuin dak, echter alleen na overleg met een dakdekker
Type AWG 1105
Montage aan de buitenmuur
Type MG 1100
Montage in de buitenmuur
Type ABLG 1105
Montage binnenshuis
■De ventilator kan verticaal of horizontaal worden geplaatst.
■ Mogelijke plaatsen
– Zolder of loze zolder
- Bergruimte of bijkeuken
- Keuken, waarbij de ventilator wel moet worden afgeschermd
Elektrische aansluiting:
De externe afzuiginstallatie wordt op de elektriciteit aangesloten via een hulpkabel die met de afzuigkap van het type ...EX is verbonden. Daarmee zijn vier vermogensstanden mogelijk.
Technische Dienst
Storingen
Voor storingen die u niet zelf kunt ver- helpen dient u:
- uw vakhandelaar of
– de Technische Dienst van imperial
te waarschuwen.
Het adres en de telefoonnummers vindt u op de achterzijde van deze gebruiksaanwijzing.
Voor een goede en vlotte afhandeling is het noodzakelijk dat de Technische Dienst weet welk type apparaat u heeft en welk serienummer dit heeft. Beide gegevens vindt u op het typeplaatje. Dit is zichtbaar nadat u (afhankelijk van het model) het vetfilter / de vetfilters heeft verwijderd.
imperial Service Verzekering Certificaat
Voor informatie over het imperial Service Verzekering Certificaat kunt u zich wenden tot uw vakhandelaar of de bijgaande folder raadplegen.
Technische gegevens
Aansluitwaarde
Lengte van de elektrische kabel . 1,5 m
Apparaten van het type ...EX:
De aansluitwaarde en het luchtafvoervermogen zijn afhankelijk van het soort afzuiginstallatie waarop het apparaat is aangesloten.
Lengte van de verbindingskabel tussen afzuigkap en externe afzuigin- stallatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,9 m
Afzuigvermogen
Luchtafvoervermogen volgens EN 61591
Luchtafvoersysteem ø 125 mm:
Stand I 220 m³/h
Stand II 350 m 3 /h
Stand III 450 m³/h
Intensiefstand 560 m³/h
Luchtafvoersysteem ∅ 100 mm:
Stand I 200 m³/h
Stand II 330 m 3 /h
Stand III 380 m³/h
Intensiefstand .... 440 m³/h
vrijblazend....650 m³/h
Luchtcirculatiesysteem met anti-geurfilter:
Stand I 160 m³/h*
Stand II. 240 m³/h*
Stand III 300 m³/h*
Intensiefstand 360 m 3 /h*
*afhankelijk van de inbouwsituatie
Anti-geurfilter:
2 imperial anti-geurfilters DUMF 4
imperial
Keukenapparaten
De Limiet 2 - 4131 NR Vianen
Postbus 166 - 4130 ED Vianen
www.imperial.nl
Bij storingen:
Voor overige informatie:
- afdeling Consumentenbelangen
(03 47) 37 88 87
- Inhoud
- Bediening
- Reiniging en onderhoud
- Montage
- Wat doen we met het verpak- kingsmateriaal?
- Het afdanken van het apparaat
- Veiligheidsinstructies en waarschuwingen
- Efficiënt gebruik
- Gebruik
- Wanneer er nog kinderen thuis zijn
- ① Bedieningsstaafje
- ② Kookplaatverlichting
- ③ Hoofdschakelaar
- ④ Anti-geurfilters
- ⑤ Vetfilter
- ⑥ Controlelampjes voor het afzuigvermogen en de afzuiging
- ⑦ Toets voor de uitlooptijdfunctie
- ⑧ Vetfiltertoets
- Met de vetfiltertoets kunt u
- ⑨ Anti-geurfiltertoets
- Met de anti-geurfiltertoets kunt u
- Algemeen
- ... met luchtafvoer:
- ... met luchtcirculatie:
- ... met een externe afzuigin- stallatie:
- Hoofdschakelaar
- Het inschakelen van de afzuiging
- Het kiezen van het afzuigvermogen
- Het uitschakelen van de afzuiging
- Het in- en uitschakelen van de kook- plaatverlichting
- Automatische uitschakeling
- Het activeren van de uitloop- tijdfunctie
- Urenteller
- Controleren hoeveel procent van het aantal ingestelde uren is verstreken
- Urenteller en kookgewoonten
- Vetfilter
- Anti-geurfilters
- Ommanteling
- Het vervangen van het lampje
- Afmetingen van de afzuigkappen
- Het plaatsen van de terugslagklep
- Luchtafvoertuit
- Het inbouwen van de afzuigkap
- Luchtafvoer
- Luchtcirculatie
- Verlengstuk voor het bedieningsstaafje
- Elektrische aansluiting
- Aansluiting van de luchtafvoerbuis
- Belangrijk!
- Anti-condensvoorziening
- Externe afzuiginstallaties
- Montage:
- Type DV 1105
- Type AWG 1105
- Type MG 1100
- Type ABLG 1105
- Elektrische aansluiting:
- Technische Dienst
- Storingen
- imperial Service Verzekering Certificaat
- Technische gegevens
- Afzuigvermogen
- imperial
Merk : Imperial
Model : DLA 744
Categorie : Afzuigkap
