Millenium 24 Electronic - Naaimachine LEWENSTEIN - Gratis gebruiksaanwijzing en handleiding

Producttype	Huishoudelijke naaimachine
Merk	LEWENSTEIN
Model	Millennium 24 Electronic
Aantal steken	24
Steekbreedte	Traploos tot 6.5 mm
Steeklengte	Traploos instelbaar
Naaldtypes	Normaal en stretch (blauwe kolf)
Knoopsgat	Automatisch, 1-traps, max. knoopdiameter 25 mm
Vrije-arm	Ja, door accessoirebox te verwijderen
Verlichting	Lampje 13.2 V DC, 3 W, vervangbaar
Snelheidsregeling	Voetweerstand (traploos)
Retournaaien	Ja, met retourknop
Inrijghulp	Draadinrijger (naalden 75-100)
Spanning	Controleer of deze overeenkomt met lokale netspanning (doorgaans 220-240 V)
Gebruik	Uitsluitend voor huishoudelijk gebruik
Onderhoud	Reinig grijperbaan en transporteur; machine hoeft niet geolied te worden
Veiligheid	Uitschakelen bij onderhoud, stekker eruit bij reinigen/vervangen lampje
Accessoires	Zigzagvoet, ritssluitingvoet, blindzoomvoet, knoopsgatenvoet, cordonvoet, kantafwerkvoet, spoeltjes, naalden, schroevendraaier, tornmesje, kwastje

Veelgestelde vragen - Millenium 24 Electronic LEWENSTEIN

Hoe kan ik het spoelklosje opspoelen?

Plaats de klos garen op de garenpen, geleid de draad om de draadgeleider en onder de voorspanningsplaatjes. Steek het gareneinde van binnen naar buiten door het gaatje van het spoelklosje, plaats het op het garenwinderasje en druk dit naar rechts. Houd het draadeindje vast en druk de voetweerstand in. Stop als het klosje iets gevuld is, knip het draadeindje af en ga verder tot het klosje vol is.

Wat moet ik doen als de naald breekt?

Oorzaken kunnen zijn: verkeerd geplaatste naald, verbogen of botte naald, te losse naaldklemschroef, te strakke bovendraadspanning, of het naaiwerk niet naar achteren trekken. Controleer of de naald goed is geplaatst en geschikt is voor de stof. Vervang een beschadigde naald.

Waarom rijgt de machine niet goed in?

Zorg dat de persvoethevel omhoog staat. Volg de stappen: geleid de draad om de bovenste draadgeleider, onder het verende gedeelte, rond de draadaantrekveer, in de draadhevel van rechts naar links, achter de naaldstangdraadgeleider en van voor naar achter door het oog van de naald. Gebruik eventueel de draadinrijger.

Hoe stel ik de draadspanning correct in?

Voor een rechte steek moeten boven- en onderdraad precies in het midden van de stoflagen knopen. Als de bovendraad te zichtbaar is aan de onderkant, draai de spanning hoger (rechtsom). Als de onderdraad zichtbaar is aan de bovenkant, draai de spanning lager (linksom). De juiste spanning hangt af van stof, aantal lagen en steek.

Wat moet ik doen als de machine geen stof transporteert?

Controleer of de transporteur niet vuil of verzonken is. Reinig de transporteur en grijperbaan. Zet de transporteurverzinkknop in de normale stand (omhoog). Stel indien nodig de persvoetstangdruk hoger of een grotere steeklengte in.

Hoe naai ik een automatisch knoopsgat?

Plaats de knoopsgatenvoet R en de knoop in de knoophouder. Trek de knoopsgatenhevel naar beneden. Steek de naald op het startpunt. Naai rustig; de machine stopt automatisch. Torn het knoopsgat open met het tornmesje. Stel de steekdichtheid bij met de steeklengteknop.

Kan ik ook dikke stoffen naaien?

Ja, gebruik een dikkere naald (90-100) en draad. Druk het zwarte knopje op de voet in om over dikke naden te naaien. Plaats de persvoetstangdruk op 3. Stop bij stofverdikkingen en zet het voetje omhoog met het knopje ingedrukt.

Hoe schakel ik de verlichting uit?

Open het frontkapje. Op de fitting zit een schakelaar; zet deze op 'off' (O). U kunt ook de machine uitschakelen met de hoofdschakelaar. Het lampje is 13.2 V DC 3 W.

Wat te doen bij een vastgelopen draad?

Schakel de machine uit en haal de stekker eruit. Verwijder de naald en het voetje. Neem de schuifplaat weg en verwijder het spoelklosje. Maak de grijperbaan schoon met het kwastje. Trek eventuele vastzittende draadjes weg.

Hoe onderhoud ik de machine?

Schakel de machine uit en haal de stekker eruit. Verwijder de naald en voet, schroef de naaldplaat los en reinig de grijperbaan en transporteur met het kwastje. Gebruik een zachte doek voor de buitenkant. De machine hoeft niet geolied te worden. Berg hem op in een droge, stofvrije omgeving.

GEBRUIKSAANWIJZING Millenium 24 Electronic LEWENSTEIN

Uw machine is uitsluitend voor HUISHOUDELIJK gebruik ontworpen en geconstrueerd. Lees eerst dit instructieboek geheel door, voordat u de machine in gebruik neemt.

GEVAARLIJK - (ter voorkoming van elektrische problemen):

1. Laat uw machine nooit alleen achter, als de machine nog is ingeschakeld. Neem altijd de stekker uit het stopcontact, direct na het gebruik ervan en ook als u de machine schoonmaakt.
2. Neem altijd de stekker uit het stopcontact bij het verwisselen van het lampje. Gebruik het juiste lampje: 13.2 Volt DC 3 Watt.
3. Trek direct de stekker uit het stopcontact als de machine in aanraking komt met water.
4. Let er goed op dat er geen water of andere vloeistoffen in de machine kunnen komen.

WAARSCHUWING - (ter voorkoming van brandwonden, brand, en elektrische problemen):

1. Gebruik de machine niet als speelgoed. Kinderen alleen onder toezicht met de machine laten werken of in de buurt van de machine laten komen.
2. Gebruik de machine uitsluitend zoals aanbevolen in deze handleiding. Gebruik alleen de voorgeschreven accessoires, welke in de handleiding genoemd worden.
3. Gebruik de machine nooit als er een beschadiging aan snoer, stekkers of ander elektrisch onderdeel is. Gebruik de machine nooit na aanraking met water of als hij gevallen is. Breng de machine dan direct naar uw dealer.
4. Gebruik de machine nooit met afgedekte ventilatieopeningen waardoor er niet voldoende ventilatie is. Houd daarom de machine en de voetweerstand goed schoon en stofvrij.
5. Stop niet iets dat daar niet hoort in de openingen van de machine.
6. Gebruik de machine niet in de buitenlucht.
7. Gebruik de machine niet in een ruimte, waar met aerosol (spray) producten of zuurstof gewerkt wordt.
8. Om de machine uit te schakelen, zet de schakelaars op "O" (uit) en haal dan de stekker uit het stopcontact.
9. Als U de stekker uit de machine neemt, trek dan niet aan het snoer, maar pak altijd de stekker beet.
10. Let goed op alle bewegende delen van de machine als u naait, zodat u niet met uw vingers onder de naald komt.
11. Gebruik altijd de juiste naaldplaat. Gebruik van de verkeerde naaldplaat kan leiden tot naaldbreuk.
12. Gebruik nooit verbogen of beschadigde naalden.
13. Trek of duw niet aan de stof tijdens het naaien. Naaldbreuk kan het gevolg zijn.
14. Zet altijd de machine op "0" (uit), als u de machine inrijgt, naald vervangt, spoelt of het voetje verwisselt.
15. Trek altijd de stekker uit het stopcontact als u de machine moet oliIn of delen moet demonteren bij het onderhoud van de machine zoals aangegeven in de handleiding.

BEWAAR DEZE VOORSCHRIFTEN ZORGVULDIG.

BELANGRIJK

Let goed op dat de machine niet met statische elektriciteit in aanraking komt. Vermijd warmte, vochtigheid en direct zonlicht.

Leg, als u de machine gaat gebruiken, een proeflapje onder het voetje en naai een paar minuten zonder draad. Veeg overtollige olie voorzichtig weg.

Inhoudsopgave

Benaming van de onderdelen 2

Aanschuiftafel/accessoiresdoos 3

Ruimte voor opbergen van diverse voetjet ...... 4

Aansluiten van de machine 5

Instellen van de naaisnelheid (voetweerstand) .....5

Naaiverlichting 6

*Vervangen van het lampje 5

Persvoetstangdruk 6

Transporteurverzinkknop 6

Verwisselen van de voetjes 7

Verwijderen/plaatsen van de voethouder 7

Retourknop 7

Persvoethevel 7

Naald verwisselen 8

Naald en garentabel 8

Spoelen 9

*Plaatsen van de klos garen 9

*Spoelkosje verwijderen 9

*Opspoelen van het spoelkosje 10

*Plaatsen van het spoelkosje 11

Inrijgen van de machine 12

*Draadinrijger 13

*Ophalen van de onderdraad 14

Instellen van de draadspanning 15

*Stel de draadspanning als volgt in .... 15

*Bovenspanning te strak 15

*Bovendraadspanning te los 15

Steekkeuzeknop 16

Zigzagbreedteknop 16

Steeklengteknop 16

Naadstanden instellen voor rechte steek....16

Rechte steek naaien 17

*Beginnen met naaien 17

*Naairichting veranderen 17

*Afhechten, naaiwerk wegnemen .... 17

Naaien op zware/dikke stoffen of naden .... 18

Stofgeleidingsstrepen op naaldplaat .... 18

Van naairichting veranderen, haakse hoek ..... 18

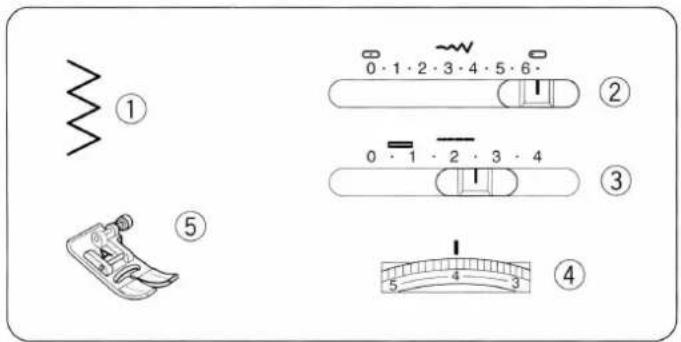

Zigzagsteek 19

Kantafwerksteek 19

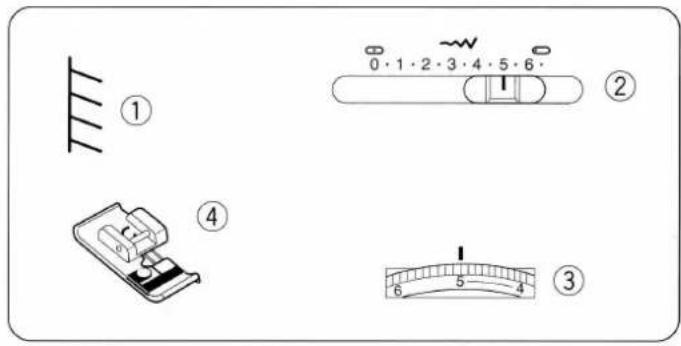

Ekele overlocksteek 20

Gestikte zigzag-tricotsteek 20

Rechte stretchsteek 21

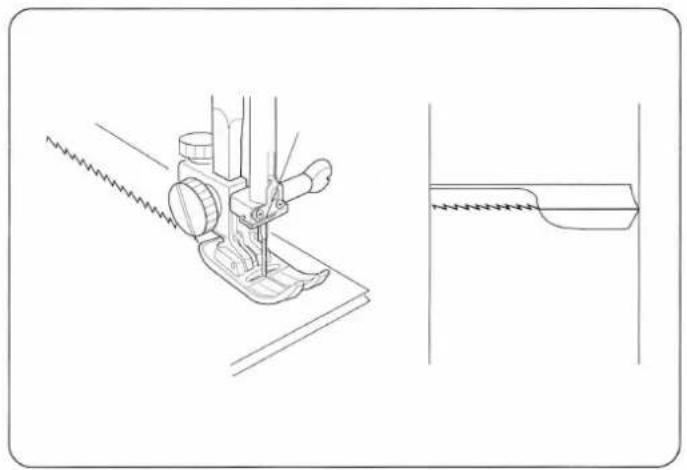

Strech naaisteek 21

Knoop aannaaien 22

Automatisch knoopsgat 23-25

Instellen van de steekdichtheid van het knoopsgat .. 25

Knoopsgat met vulkoord 26

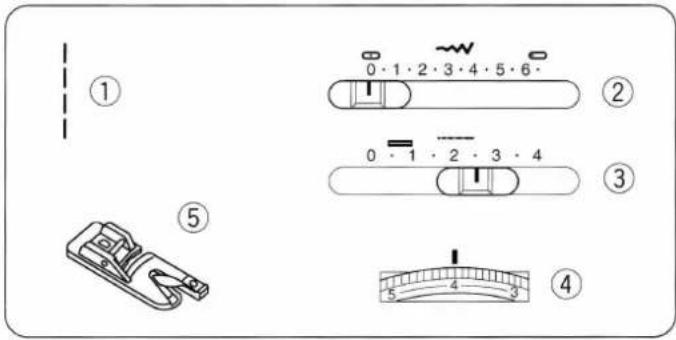

Ritssluiting inzetten 27-28

*Het plaatsen van de ritssluitingvoet 27

*Voorbereiden voor het naaien 27

*Het naaien 27-28

Rolzomen 29

Blindzoomsteek 30

Siersteken 31

Stretchsteken 31

Instellen van de steekbalans 32

Smocksteek 32

Quilten 33

Biezen naaien....33

Schulpzoom 34

Fagottingsteek 34

Applications 35

Patchwork 35

Genaaide schulpzomen 36

Elastiek innaaien 36

Onderhoud van uw machine 37

*Schoonmaken van de grijperbaan en de transporteur ....37

*Plaatsen van de capsule 37

Storingskaart 38-39

Rijgen: sheelengke 4? spoelt niet geelynessing en stahl

Benaming van de onderdelen

1. Steeklengteknop
2. Zigzagbreedteknop
3. Ruimte voor opbergen van de diverse voetjes
4. Instructiekaart
5. Bovenkap
6. Bovenspanningsknop
7. Persvoetstangdrukknop
8. Frontkapje
9. Draadafsnijmesje
10. Draadinrijger
11. Schuifplaat
12. Schuifplaat-uitwerpknop
13. Aanschuiftafel/accessoiresdoosje
14. Retourknop
15. Naaldklemschroef
16. Voetje
17. Handwiel
18. Steekkeuzeknop
19. Steekbalansknop
20. Schakelaar
21. Stekkerhuis
22. Transporteurverzinkknop
23. Knoopsgatenhevel
24. Persvoethevel
25. Draadhevel
26. Steekbalansknop voor knoopsgat

Naaien met de vrije-arm

Om uw machine om te schakelen naar een vrije-arm hoeft u alleen het accessoiresdoosje van de machine te nemen, zoals afgebeeld.

Voordeel van het naaien met de vrije-arm:

* Voorkomt het proppen van de stof rond de naald als u b.v. een trens bij een broekzak, split of tailleband moet naaien.
* Voor het naaien van mouwen, manchetten, tailleband of broekspijpen.
* Voor het stoppen van sokken, opnaaien van knie- of elleboogstukken, zelfs in kinderkleding.

Naaien met de vlakke machine

Plaats het accessoiredoosje met de 2 pennen in de uitsparing en druk deze naar beneden.

① Aanschuiftafel/accessoiresdoosje
② Pennen
③ Uitsparing

Ruimte voor het opbergen van de diverse voetjes

1. Naaldenset
2. L: Watteerlineaal
3. G: Blindzoomvoet
4. D: Zoomvoet
5. E: Ritssluitingvoet
6. A: Zigzagvoet
7. F: Cordonvoet
8. C: Kantafwerkvoet

1. Verlengtafel/accessoiresdoosje. Om de deksel van het accessoiresdoosje te openen, trekt u deze naar u toe. De overige naai- accessoires bevinden zich in het doosje.

2. Schroevendraaier

3. R: Automatische knoopsgatenvoet
4. Kwastje
5. Spoelklosjes
6. Tornmesje
7. Garenschotel groot
8. Garenschotel klein
9. Extra garenpen
10. Garenpenviltje

Aansluiten van de machine

① Stekker

② Schakelaar

③ Stopcontact

④ Stekkerhuis

⑤ Contra-stekker

Voordat u de machine inschakelt, dient u eerst te controleren of het voltage en de spanning, vermeld op de machine, overeenkomt met de plaatselijke netspanning.

1. Schakel de machine uit ②.
2. Steek de contra-stekker ⑤ in het stekkerhuis ④ van de machine.
3. Steek daarna de stekker ① in het stopcontact ③ .
4. Schakel de machine en het lampje in met de schakelaar ②.

Voor uw eigen veiligheid

1. Let goed op dat u tijdens het naaien geen bewegende delen aanraakt zoals de draadhevel, handwiel of naald.
2. Schakel de machine altijd uit en neem de stekker uit het stopcontact:

* Als u de machine niet gebruikt.
* Bij het wisselen of vervangen van delen.
* Als u de machine gaat schoonmaken.

1. Plaats niets op uw voetweerstand, tenzij in gebruik.

Naai-instructies

Als de schakelaar op het symbool "o" staat, is de machine uitgeschakeld.

- Instellen van de naaisnelheid

Met de voetweerstand regelt u de snelheid waarmee u naait. Hoe dieper u de voetweerstand indrukt, des te sneller naait de machine.

Normaal gaat het lampje aan zodra u de machine inschakelt.

Als u zonder verlichting wilt naaien, kunt u het frontkapje openen en de schakelaar op de fitting op on/off zetten.

① Frontkapje
② Fittingschakelaar

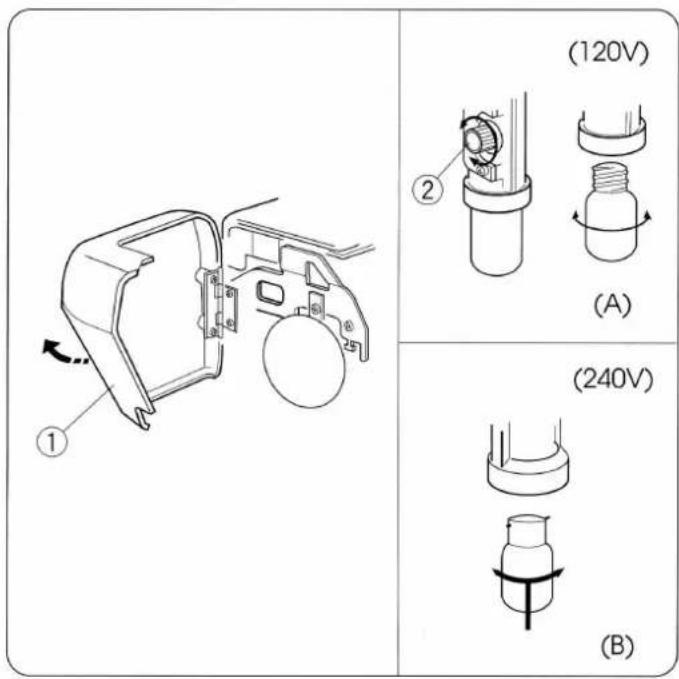

• Vervangen van het lampje

Let op: Haal altijd de stekker uit het stopcontact alvorens u het lampje verwisseld. Het lampje kan heet zijn. Wees voorzichtig met het uitnemen van het lampje.

(A) Uitnemen..... Draai het lampje naar links. Plaatsen..... Draai het lampje naar rechts.
(B) Uitnemen...Druk het lampje omhoog/naar links. Plaatsen.....Druk het lampje omhoog/naar rechts.

Persvoetstangdruk

De persvoetstangdrukknop moet op "3" staan voor de normale naaiwerkzaamheden.

Plaats de knop op "2" voor het naaien van applicaties, open naaiwerk, stoppen en borduren.

Plaats de knop op "1" als u fijne-, dunne stoffen, velour, gebreide en/of rekbare stoffen naait.

① Persvoetstangdrukknop
② Merkstreepje

Transporteurverzinkknop

Voor het aanzetten van knopen enz. laat u de transporteur verzinken.

Vergeet niet de transporteur weer omhoog te plaatsen voor het normale naaiwerk.

Verwisselen van de voetjes

Druk op het rode knopje aan de achterkant van de persvoethouder. Het voetje valt er nu af.

Plaats het voetje zodanig onder de persvoethouder dat de uitsparing precies boven de pen staat en laat daarna het voetje zakken om de voet aan de persvoethouder te bevestigen.

① Rode knopje
② Uitsparing
③ Pen

Verwijderen / plaatsen van de voethouder

Verwijderen:

Draai de knopschroef tegen de klokrichting in, met behulp van de schroevendraaier uit de persvoetstang.

① Knopschroef

Plaatsen:

Plaats de persvoethouder op de persvoetstang en draai de knopschroef met de klok mee om de persvoethouder met behulp van de schroevendraaier te bevestigen aan de persvoetstang.

② Persvoethouder
③ Persvoetstang

Zolang u de retourknop ingedrukt houdt, naait de machine achteruit. Vooral geschikt bij het aan- en afhechten van de naad.

① Retourknop

Met de persvoethevel kunt u eenvoudig het voetje omhoog of omlaag zetten.

U kunt het voetje extra omhoog zetten (0.6 cm), door de persvoethevel verder omhoog te drukken.

Hierdoor heeft u meer ruimte voor het plaatsen van dikke stoffen en/of naden.

① Persvoethevel
② Normale positie
③ Extra hoge positie

1 Schakel de machine uit. Zet de naald omhoog door het handwiel naar u toe te draaien en plaats het voetje omlaag. Draai de naaldklemschroef los door deze tegen de klokrichting in, los te draaien. Verwijder de naald uit het naaldslot.

2 Zet een nieuwe naald, met de platte kant naar achteren en druk deze zover mogelijk omhoog, tot aan de stuitpen, in het naaldslot. Draai daarna de naaldklemschroef goed vast.

3 Controleer regelmatig de naald. Deze kan bot zijn een braam aan de punt hebben of krom en verbogen. Gebruik altijd een goede kwaliteit naalden en de juiste dikte t.o.v de te verwerken stof en garendikte.

① Naaldklemschroef
② Stuitpen
③ Naaldslot

	Stoffen	Garens	Naalden
Dunne stoffen	Fijne zijde fijne katoen synthetische katoen/polyester	Fijne zijde, katoen, synthetische of polyester	70 of 80
Normale stoffen	Linnen, katoen, pique, kamgaren, breiweefsel en dunne vitrage	50 zijde 50/80 katoen 50/60 synthetisch katoen/polyester	80 of 90
Dikke stoffen	Denim, tweed, gabardine, zware vitrage/gordijnen.	50 zijde 40/50 katoen 50/60 synthetisch en katoen/polyester	90 of 100

Let op:

* Normaal gebruikt u bij dunne stoffen ook dunnere naalden. Bij zware en/of dikke stoffen gebruikt u dan ook dikke naalden. Afhankelijk van de stofsoort moet u soms dikke naalden voor een dunne stof gebruiken als de stof dicht geweven is. Naai eerst op een testlapje om de juiste instelling te vinden.
* Gebruik hetzelfde garen voor boven en onderdaad.
* Bij stretch- en sommige dunne stoffen gebruikt u een stretchnaald. Dit voorkomt overslaan van steken.
* Als u erg dunne stoffen naait, plaats dan een stuk papier onder de stof voor een beter naairesultaat.

- Plaatsen van de klos garen

Til de garenpen iets omhoog en plaats de klos met garen op de garenpen met de garenafloop, zoals afgebeeld.

Plaats de grote garenschotel op de garenpen en druk deze goed tegen de klos garen aan.

* De kleine garenschotel gebruikt u bij kleinere klossen en pijpjes garen.

① Garenpen
② Normale klos garen
③ Grote garenschotel
④ Kleine garenschotel
⑤ Kleine klos garen of pijpje garen

- Spoelklosje verwijderen

Druk de schuifplaat-uitwerpknop naar rechts en neem de schuifplaat van de machine.

Neem het spoelklosje uit de capsule.

① Schuifplaat-uitwerpknop
② Schuifplaat

- Opspoelen van het spoelklosje

1 Til de garenpen iets omhoog en plaats de klos met garen op de garenpen met de garenafloop, zoals afgebeeld. Plaats de grote garenschotel op de garenpen en druk deze goed tegen de klos garen aan.

* De kleine garenschotel gebruikt u bij kleinere garenklossen en pijpjes garen.
* Om de extra garenpen te gebruiken geleid u de bovendraad als afgebeeld 2, 3.

② Geleid de draad om de draadgeleider.
3 Geleid de draad onder de voorspanningsplaatjes.
4 Steek het gareneinde van binnen naar buiten, door het gaatje van het spoelklosje en plaats daarna het spoelklosje op het garenwinderasje.
5 Druk het klosje met garenwinderasje naar rechts.
6 Houd het draadeindje in uw hand vast en druk de voetweerstand in. Stop de machine als het spoelklosje iets gevuld is en knip het losse draadeindje zo dicht mogelijk bij het gaatje af.
7 Druk opnieuw de voetweerstand in. Als het klosje vol is stopt de machine automatisch. Druk het spoelwinderasje naar links en knip de draad door zoals afgebeeld.

* De machine naait niet als het spoelwinderasje nog naar rechts staat.

① Garenpen
② Klos garen
③ Garenschotel
④ Extra garenpen
⑤ Garenpenviltje
⑥ Gaatje voor het bevestigen van extra garenpen
⑦ Garenwinderasje

1

- Plaatsen van het spoelklosje

1 Plaats het spoelklosje in de capsule met de draadafloop tegen de klok in.

① Draadeinde

② Trek de draad door de uitsparing (A) aan de voorzijde van de capsule.

Trek de draad naar rechts, achter de spanningveer van de capsule.

② Uitsparing (A)

3 Trek daarna de draad naar links tot de draad in de uitsparing (B) valt. Trek ongeveer 15 cm garen van het spoelklosje naar links.

③ Uitsparing (B)

4 Plaats de schuifplaat weer op de machine.

Controleer het inrijgen zoals afgebeeld op de schuifplaat.

④ Inrijgschema

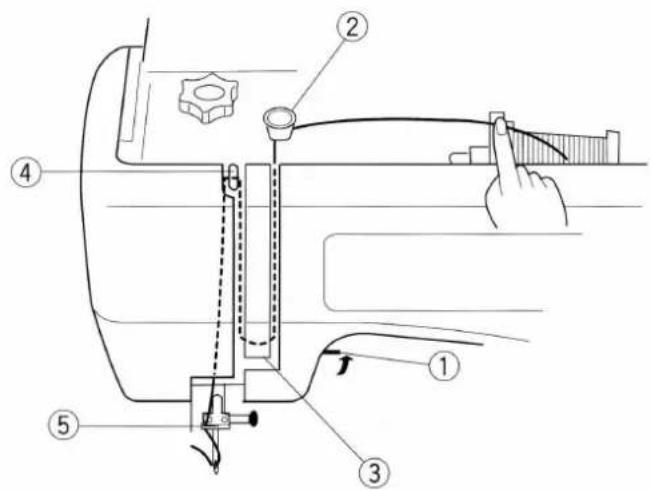

Inrijgen van de machine

• Zet de persvoethevel omhoog

① Persvoethevel

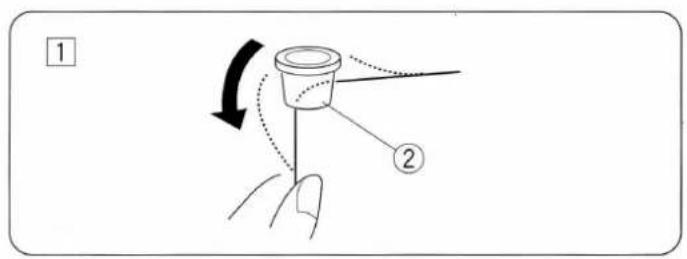

① Geleid de draad om de bovenste draadgeleider en trek de draad onder het verende gedeelte. ② Draadgeleider

② Trek daarna de draad rond de draadaantrekveer. ③ Draadaantrekveer

3 Trek daarna de draad stevig in de draadhevel van rechts naar links, totdat de draad in het oog komt. ④ Draadhevel

4 Haak daarna de draad aan de linkerkant achter de naaldstangdraadgeleider. Steek de draad van voor naar achter door het oog van de naald of gebruik de draadinrijger. ⑤ Naaldstangdraadgeleider

1

1 Plaats de naald in zijn hoogste stand, Trek de knop van de draadinrijger zover mogelijk naar beneden.

2 Draai de knop in de richting van de pijl op de afbeelding totdat het haakje (1) door het oog van de naald steekt. Haak de draad achter de geleider (2) en onder het haakje (1).

③ Draai de knop in de richting van de pijl zoals afgebeeld en trek de draad naar achteren en omhoog, als een lus door het oog van de naald.

4 Trek de draad verder naar achteren omhoog.

* De draadinrijger kan met naalddikte 75 tot 100 en de blauwe kolf stretchnaald gebruikt worden. Garendiktes van 50# tot 100# zullen ook geen probleem opleveren.

① Haakje

② Geleider

1

• Ophalen van de onderdraad

1 Zet het voetje omhoog.

Houd de naalddraad losjes in uw linkerhand vast.

② Draai het handwiel met uw rechterhand rustig naar u toe tot de draadhevel weer in zijn hoogste stand staat.

Trek daarbij de naalddraad iets omhoog totdat de onderdraad als een lusje omhoog komt.

3 Trek ongeveer 10 cm garen naar linksachter onder de voet door.

Instellen van de draadspanning

- Stel de draadspanning als volgt in

Voor de rechte steek:

De boven- en onderdraad moeten precies in het midden van twee stoflagen verknoopt worden, zoals hiernaast vergroot afgebeeld.

Als u de stof zowel boven als onder bekijkt, ligt de steek keurig aangesloten op de stof, zonder lussen.

Als u de bovendraadspanning aanpast, hoe hoger het cijfer hoe strakker de spanning. Het resultaat hangt af van:

* weefdichtheid en dikte van de stof
* aantal stoflagen (ook bij naden)
* de gekozen steek

① Naalddraad (Bovendraad)
② Spoeldraad (Onderdraad)
③ Goede kant van de stof
④ Verkeerde kant van de stof
⑤ Spanning lager instellen
⑥ Spanning hoger instellen

• Bovenspanning te strak

De onderdraad/spoeldraad is teveel zichtbaar op de goede kant van de stof en voelt hobbelig aan.

Draai de bovenspanningsknop naar links om de bovendraadspanning iets losser in te stellen.

① Goede kant van de stof
② Verkeerde kant van de stof
③ Verminder de bovendraadspanning

• Bovendraadspanning te los

De bovendraad/naalddraad is teveel zichtbaar aan de onderzijde van de stof en voelt hobbelig aan.

Draai de bovenspanningsknop naar rechts om de bovendraadspanning iets strakker in te stellen.

① Goede kant van de stof
② Verkeerde kant van de stof
③ Vermeerder de bovendraadspanning

Plaats de naald in zijn hoogste stand en verdraai de steekkeuzeknop tot het rode indicatieplaatje onder de gewenste steek staat.

Tegelijkertijd worden de ideale bovenspanning, zigzagbreedte en steeklengte aangegeven aan de bovenzijde van het steekkeuzepaneel.

① Steekkeuzeknop
② Rode indicatieplaatje
③ Bovendraadspanning
④ Steekbreedteknop
⑤ Steeklengteknop
⑥ Lettermarkering voor het voetje (aanbevolen voet voor de gekozen steek)

* De punten ③ t/m ⑥ van het bovenstaande wijken iets af van de instructiekaart boven in de kap van de machine. De instructiekaart-instellingen gaan uit van de speciale steektechnieken weergegeven op deze kaart en kunnen daarom verschillen van instelling.

Zigzagbreedteknop

Hoe hoger het cijfer hoe breder de zigzagbreedte. De maximum zigzagbreedte is 6.5 mm en is traploos in breedte instelbaar.

* Haal altijd de naald uit de stof voor u de zigzagbreedte aanpast.

Steeklengteknop

Hoe hoger het cijfer hoe langer de steeklengte. U kunt de steeklengte traploos naar wens instellen afhankelijk van de door u gekozen stof.

Let op:

De steeklengte wordt automatisch op stretchsteek ingesteld voor de steken 2 en 16 t/m 24.

Naaldstanden instellen voor rechte steek

Als u steek nummer 1 kiest en de steekbreedteknop verschuift, kunt u verschillende naaldstanden instellen.

Rechte steek naaien

① Steekkeuze 1
② Steekbreedte
③ Steeklengte 1.5-4
④ Bovendraadspanning 2-6
⑤ Voet A:Zigzagvoet

- Beginnen met naaien

Zet het voetje omhoog en plaats de stof onder de voet, tegen de stofgeleidingsstreep op de naaldplaat (zie blz.18). Plaats de naald in de stof op het startpunt.

Laat het voetje zakken en trek de beide draden daarbij naar achter, onder de voet. Druk de voetweerstand in. Geleid de stof rustig langs de geleidingsstreep van de naaldplaat en laat de machine de stof transporteren.

• Naairichting veranderen

Stop met naaien, draai het handwiel naar u toe en plaats de naald in de stof.

Zet het voetje omhoog.

Draai de stof, met de naald als draaipunt in de nieuwenairichting.

Laat het voetje op de stof zakken en naai verder in de nieuwenaairichting.

① Persvoethevel

• Afhechten, naaiwerk wegnemen

Voor het afhechten aan het einde van de naad, drukt u de retourtoets naar beneden en naait enkele steken achteruit. Zet het voetje omhoog.

Neem de stof van de machine en trek het garen naar achteren. Snijd het garen met behulp van het draadafsnijmesje door. De draad is op de juiste lengte afgesneden om de volgende naad te naaien.

① Draadafsnijmesje
② Stof

Naaien op zware/dikke stoffen of naden

Druk het zwarte knopje op de voet in en houd deze ingedrukt terwijl u de voet op de stof laat zakken. (De voet blijft horizontaal).

Daardoor naait de machine eenvoudig over dikke naden en stofverdikkingen.

Als u een stofverdikking/naad bereikt, stop dan met de naald in de stof en zet het voetje omhoog. Houd he zwarte knopje ingedrukt terwijl u de voet op de naad laat zakken. Naai gewoon verder.

Na enkele steken ontkoppelt de voet vanzelf.

① Stofverdikking/naad
② A: Zigzagvoet

Stofgeleidingsstrepen op de naaldplaat

De stofgeleidingsstrepen op de naald- en schuifplaat helpen om uw zoombreedte eenvoudig af te meten.

* Het cijfer geeft de afstand tussen de middelste naaldstand en de geleidingsstreep aan.

	Milimeter		Inches
Naaldplaat geleidingsstrepen	15	20	4/8"	5/8"	6/8"

① Middelste naaldpositie
② Stofrand/vouw
③ Naaldplaat geleidingsstrepen

Van naairichting veranderen, haakse hoek

Om een haakse hoek van 1.6 cm te naaien, gaat u als volgt te werk.

1. Stop met naaien en plaats de naald in de stof als do voorzijde van uw stof de geleidingsstreep bij de schuifplaat bereikt heeft, zoals afgebeeld.
2. Zet het voetje omhoog en draai de stof tot de zijkant van de stof gelijk ligt met de 1.6 cm geleidingsstreep van de naaldplaat.
3. Laat daarna het voetje weer op de stof zakken en naai verder in de nieuwe naairichting.

① Horizontale geleidingsstreep
② Persvoethevel

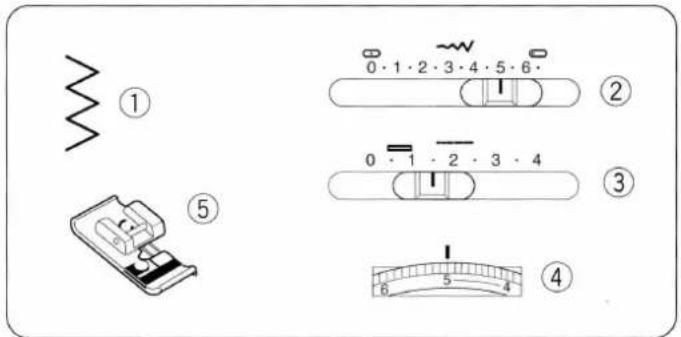

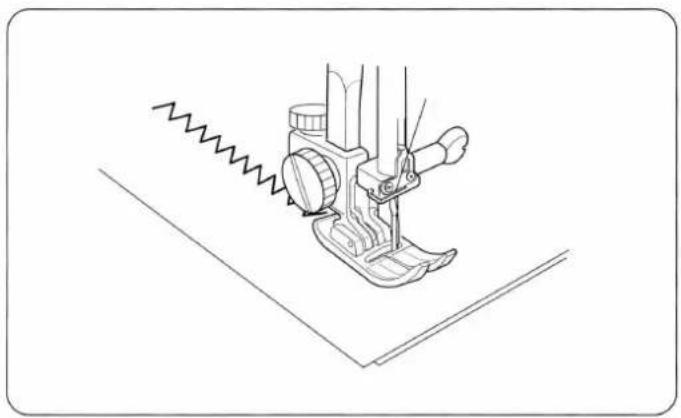

Zigzagsteek

① Steekkeuze 3
② Steekbreedte 1-6.5
③ Steeklengte 0.5-3
④ Bovendraadspanning 3-5
⑤ Voet A:Zigzagvoet

De normale zigzagsteek is een van de meest gebruikte steken en wordt onder meer gebruikt voor het afwerken van stofranden, applicaties opnaaien, aannaaien van knopen, enz.

① Steekkeuze 3
② Steekbreedte 5
③ Steeklengte 1-2
④ Bovendraadspanning 3-7
⑤ Voet C: Kantafwerkvoet

Deze steek kunt u normaal voor alle geweven stoffen gebruiken om de stofranden af te werken. De doorn van de voet voorkomt dat de stof in elkaar rimpelt.

U kunt ook een zoomrand hiermee verstevigen. Plaats de stofrand tegen het zwarte veerplaatje van de voet C en gebruik dit als geleiding om de stof netjes recht af te werken.

Enkele overlocksteek

① Steekkeuze 20
② Steekbreedte 5
③ Bovendraadspanning 3-7
④ Voet C: Kantafwerkvoet

Leg de rand van de stof langs het zwarte veerplaatje van de kantafwerkvoet C.

De doorn van de kantafwerkvoet voorkomt dat de stof in elkaar rimpelt.

De veer zorgt ervoor dat de naald precies naast de stofrand steekt waardoor de stof goed wordt afgewerkt en rafelen voorkomt.

① Steekkeuze 5
② Steekbreedte 3-6.5
③ Steeklengte 0.5-1.5
④ Bovendraadspanning 3-6
⑤ Voet C:Zigzagvoet

Deze afwerksteek is zeer geschikt om de naadtoeslag van rekbare- en synthetische stoffen netjes af te werken.

Deze steek is ook zeer geschikt om stopjes te maken en kleine scheurtjes te repareren.

Naai de steek op ongeveer 1.5 cm van de stofrand en knip de overtollige stof later weg.

Let op dat u niet in de steek/naad knipt.

Rechte stretchsteek

① Steekkeuze 24
② Steekbreedte
③ Bovendraadspanning 2-6
④ Voet A: Zigzagvoet

Deze steek is uitermate geschikt voor naden in rekbare stoffen en door de sterkte van de steek ook zeer geschikt voor het naaien van extra sterke naden zoals kruisnaden in broeken en elke naad waar veel trekkracht op uitgeoefend wordt.

De machine naait twee steken naar voren en een steek naar achteren waardoor een drievoudige sterke steek gevormd word die niet eenvoudig zal los laten.

Het verdient aanbeveling de stof te spelden of te rijgen voordat u begint met naaien.

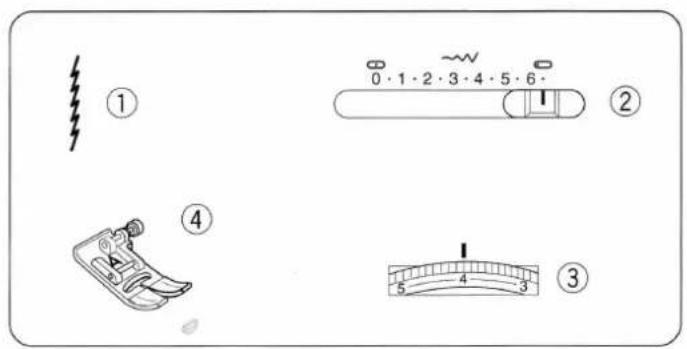

Stretch naaisteek

① Steekkeuze 2
② Steekbreedte
③ Bovendraadspanning 3-6
④ Voet A:Zigzagvoet

Steek nummer 2 is een smalle stretchsteek die speciaal ontworpen is om rimpelen en trekken van gebreide/tricot stoffen te voorkomen.

Voor een naadbreedte van 1.5 cm gebruikt u de stofgeleidingsstreep van de naaldplaat ter geleiding. Bij het naaien van dunne stoffen kunt u de persvoetstangdruk op 1 of 2 instellen.

⑤ Voet F: Cordonvoet

Laat de transporteur verzinken. Plak de knoop met doorzichtig plakband op de gemarkeerde plaats op de stof. U kunt een speld boven op de knoop plaatsen om de knoop "op steel" aan te naaien. Voor u het voetje op de knoop laat zakken, test u eerst de zigzagbeweging van de naald. Let op dat de naald precies in de respectievelijke gaatjes steekt. Laat daarna de voet op de knoop zakken en druk de voetweerstand in.

Naai ongeveer 10 steken en neem daarna de stof van de machine en knip op ongeveer 20 cm vanaf de knoop het garen van de boven- en onderdraad door.

Steek de draad terug door het oog van de knoop tot op de stof en trek daarna de draad stevig omhoog zodat de onderderdraad ook tussen de knoop en de stof verschijnt. Draai nu de naalddraad stevig rond het steeltje van de knoop en de onderdraad, in de andere richting en verknoop de beide draadeinden.

⑥ Naalddraad
⑦ Onderdraad (spoeltje)
⑧ Steeltje
⑨ Stof

Automatisch knoopsgat

1 Steekkeuze	BH
2 Steekbreedte	4-6.5
3 Steeklengte
4 Bovendraadspanning	1-5
5 Voet	R : Au

* De grootte van het knoopsgat wordt automatisch ingesteld door het inleggen van de te gebruiken knoop aan de achterkant van de automatische knoopsgatenvoet (R).

* In de knoopsgatenvoet (R) past een knoop tot maximaal 25 mm diameter.

* Naai om de instellingen aan uw wens aan te passen eerst een proefknoopsgat op een stukje van de te gebruiken stof en gebruik daarbij de gekozen vlieseline of andere versteviging.

* Teken de grootte van het knoopsgat af op de stof.

* Verstevig de stof bij rekbare- of stretchstoffen.

Plaats de automatische knoopsgatenvoet (R) op de machine onder de voethouder. Laat de voethouder zakken en vastklikken op de pen van de voet.

⑥ Voethouder (gleuf)

⑦ Pen

② Trek de knoophouder naar achteren en plaats de knoop in de knoophouder. Druk daarna de knoophouder naar voren om de knoop te klemmen.

⑧ Knoophouder

Als de knoop extreem dik is, naai dan eerst een proefknoopsgat. Als de knoop niet makkelijk door het knoopsgat gaat, dan kunt u de knoophouder iets verder uittrekken om het knoopsgat wat groter te naaien.

⑨ Ruimte

3 Trek de knoopsgatenhevel naar beneden totdat hij niet verder kan.

⑩ Knoopsgatenhevel

4

4 Leg de beide draden onder de voet door naar links.
Plaats daarna de stof onder de voet en steek de naald op het startpunt in de stof.
Laat vervolgens de voet op de stof zakken.

* Let op dat er geen ruimte ⑭ tussen de schuif ⑬ en de veer ⑮ is. Als er ruimte ⑭ is zal de lengte van de beide rupsen nietgelijk zijn, zie afb.⑯.

⑪ Markering voor het knoopsgat
⑫ Startpunt
⑬ Schuif
⑭ Mag geen ruimte tussen zitten
⑮ Veer
⑯ Lengteverschil van de rupsen

5 Naai rustig en stop als het knoopsgat klaar is en de naald het startpunt heeft bereikt.

* De voorste trens en de linker rups worden eerst genaaid. Daarna naait de machine de achterste trens en de rechter rups van het knoopsgat.

6 Neem de stof van de machine en knip de beide draden, op ongeveer 10 cm lengte door. Trek met de onderdraad de naalddraad naar de onderzijde van de stof en knoop de beide draden.

7 Steek een speld voor de trens in het knoopsgat en torn het knoopsgat open met behulp van het tornmesje. Let op dat u de rupsjes niet beschadigd.

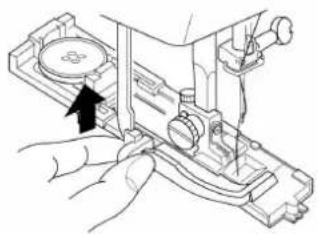

(Volgende knoopsgat naaien)

8 Voor het naaien of herhalen van het knoopsgat van het volgende knoopsgat, moet u eerst de steekkeuzeknop (A) op reset draaien en vervolgens weer terug (B) naar de knoopsgatensteek.

⑰ Steekkeuzeknop

9

9 Als u klaar bent met knoopsgaten naaien, druk dan de knoopsgatenhevel zo ver mogelijk naar boven.

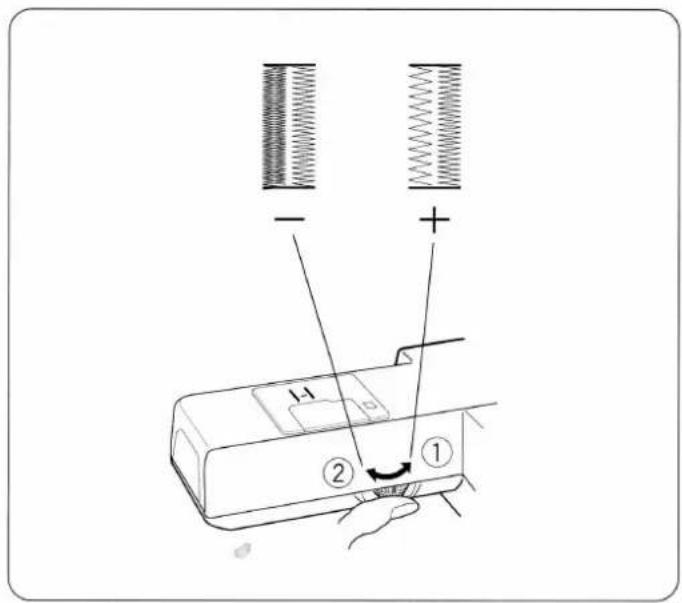

- Instellen van de steekdichtheid van het knoopsgat

Schuif de steeklengteknop tussen 0.5 en 1.0 om de steekdichtheid van het knoopsgat in te stellen.

Als de steekdichtheid van de linker- en rechterrups van het knoopsgat niet in balans staat, neemt u het accessoiresdoosje van de machine en verdraait u de steekbalansknop voor het knoopsgat.

① Als de steken van de linkerrups dichter op elkaar staan dan de rechter, draait u de steekbalans naar de " + " positie.
② Als de steken van de rechterrups dichter op elkaar staan dan de linker, draait u de steekbalans naar de " - " positie.

Knoopsgat met vulkoord

① Steekkeuze

BH

② Steekbreedte

4-6.5

③ Steeklengte

④ Bovendraadspanning

1-5

⑤ Voet

R : Automatische knoopsgatenvoet

① Ga op de zelfde wijze te werk als bij het automatisch knoopsgat

* Stel de steekbreedte in, afhankelijk van de dikte van het vulkoord.

⑥ Zet de knoopsgatenvoet omhoog en haak het vulkoordje achter het neusje aan de achterkant van de voet.

Trek nu de beide draadeinden van het koordje naar voren, onder de voet door.

Haak nu beide uiteinden in de draadklem aan de voorzijde van de knoopsgatenvoet (R) om deze vast te klemmen.

Steek de naald op het startpunt in de stof en laat de voet op de stof zakken.

② Druk de voetweerstand in en naai vervolgens het knoopsgat. De beide rupsen en trensjes worden over het vulkoord genaaid.

Neem de stof onder de voet vandaan en knip alleen de boven- onderdraad door.

⑥ Neusje

⑦ Bovendraad/naalddraad

⑧ Onderdraad/spoeltje

3 Trek vervolgens aan de linkerkant het vulkoordje aan, totdat het vastzit in de trens.

Steek de de draad met behulp van een stopnaald naar de onderkant van de stof en knip de draden door.

* Om het knoopsgat open te tornen gaat u te werk als omschreven op blz. 24.

Ritssluiting inzetten

① Steekkeuze 1
② Steekbreedte
③ Steeklengte 1.5-4
④ Bovendraadspanning 3-6
⑤ Voet E:Ritssluitingvoet

•Het plaatsen van de ritssluitingvoet

Plaats het pennetje van de ritssluitingvoet in de gleuf van de voethouder

* Om de linkerkant van de rits te naaien bevestigt u de voet aan de rechterkant van de voetzool.
* Om de rechterkant van de rits te naaien bevestigt u de voet aan de linkerkant van de voetzool.

① Gleuf
② Pen
③ Als u de linkerkant naait.
④ Als u de rechterkant naait.

•Voorbereiden voor het naaien

Maak de opening 1 cm groter dan de lengte van de ritssluiting.

① Goede kant van de stof
⑤ Einde van de opening
② Grootte van de opening
⑥ Glijder
③ Grootte v/d ritssluiting
⑦ Tanden van de ritssluiting
④ 1 cm
⑧ Uiteinde van de ritssluiting

Leg de goede kanten van de stof op elkaar en naai de rechte steek tot het begin van de opening van de ritssluiting. Druk de retourtoets in om de steken af te hechten.

Verhoog de steeklengte tot 4.5 en naai de opening van de ritssluiting dicht, als rijsteek.

⑨ 4.5 (steeklengte)
⑫ Rechte steek
⑩ Einde van de opening
⑬ 2cm
⑪ Afhechtsteek

•Het naaien

1 Vouw de linker zoomtoeslag terug. Vouw de rechter zoomtoeslag ongeveer 0.2 tot 0.3 cm terug. Plaats de tandjes van de ritssluiting tegen de vouw en speld deze vast. Bevestig de ritssluitingvoet met de pen aan de rechterkant, aan de voethouder. Laat vervolgens het voetje zakken op het startpunt van de ritssluiting, precies in de stofvouw en naast de tandjes.

① Vouw
⑤ Grootte van de opening
② 0.3 cm
⑥ Onderste stoflaag
③ Naadlijn
⑦ Verkeerde kant v/d stof
④ Einde van de opening

Ritssluiting inzetten, vervolg

② Naai nu door alle stoflagen langs de tanden naast de vouw. Stop net voor de glijder van de ritssluiting. Laat de naald iets in de stof steken. Zet het voetje omhoog en maak de ritssluiting open. Laat opnieuw het voetje zakken en naai vervolgens het restant van de naad.

① Glijder
② 5 cm

3 Sluit de ritssluiting en draai de stof over de rits naar rechts en leg de stof vlak, met de goede kant naar boven. Rijg de ritssluiting in de stof.

③ Verkeerde kant van de bovenste stoflaag
④ Rijgsteek
⑤ Goede kant van de stof
⑥ Uiteinde van de ritssluiting

4 Bevestig de ritssluitingvoet met de linkerpen aan de voethouder.

Naai nu langs de tandjes, door de stof en ritssluiting. Stop ongeveer 5 cm van de bovenkant van de ritssluiting.

⑤ Steek de naald iets in de stof en zet het voetje omhoog.

Torn daarna de rijgsteek los en maak de ritssluiting open.

Laat vervolgens het voetje zakken en naai het restant van de naad af. Let op dat u de afstand van de rits aanhoudt.

① Steekkeuze 1
② Steekbreedte
③ Steeklengte 1.5-4
④ Bovendraadspanning 3-6
⑤ Voet D:Zoomvoet

1 Vouw de stof ongeveer 0.25 cm om, over een lengte van ongeveer 8 cm.

⑥ 0.25 cm
⑦ 8 cm

2 Steek de naald in de stof aan het begin van de naad en laat vervolgens het voetje zakken.
Naai 3 tot 4 steken terwijl u de onder- en bovendraad met de hand vasthoudt.
3 Laat de naald in de stof zakken en zet de zoomvoet omhoog.
Plaats dan de stofvouw in de krulveer van de zoomvoet.
④ Laat het voetje zakken en naai vervolgens de zoomnaad, terwijl u de stof iets omhoog houdt.
⑤ Knip ongeveer 0.7 cm van de hoekjes weg om de hoekjes zonder verdikking te zomen. (Zie afb.)
⑧ 0.7 cm

① Steekkeuze 4
② Steekbreedte 2-3
③ Steeklengte 1-3
④ Bovendraadspanning 2-6
⑤ Voet G : Blinzoomvoet

1

2

1 Het vouwen van de stof.

① Verkeerde kant van de stof
② 0.4 - 0.7 cm

② Naaitechniek en instellen van de geleiderveer.

* Als de naald naar links staat, plaatst u de stofvouw tegen de linkerkant van de geleiderveer. Laat het voetje zakken.
* Verstel de positie van de naald met de steekbreedteknop, tot de naald precies in de stofvouw steekt als de naald naar links gaat. Geleid de stofvouw langs de geleiderveer en verstel deze indien nodig met de instelmoer.

③ Verkeerde kant van de stof
④ Als de naald naar rechts gaat
⑤ Als de naald naar links gaat
⑥ Geleiderveer
⑦ Instelmoertje
⑧ Stofvouw
⑨ Naald

3 Sla de stofvouw terug en controleer de naad.

⑩ Goede kant van de stof

Let op:

Laat de naald niet te ver in de stofvouw steken, anders is de steek aan de goede kant van de stof teveel zichtbaar. U krijgt een professioneel effect als u de naadtoeslag 0.2 cm, rechts laat uitsteken.

⑤ Voet F: Cordonvoet

Voor een fijne siersteek op een dunne stof zoals chiffon, gebruikt u een enkele stoflaag, indien nodig verstevigd met Vlieseline of papier.

Stretchsteken

① Steekkeuze 2,16-24
② Steekbreedte 3-6.5
③ Bovendraadspanning 3-6
④ Voet A:Zigzagvoet

* De steeklengte is voorgeprogrammeerd als de stretchsteek wordt gekozen en is niet verstelbaar.

De stof word heen en weer getransporteerd bij stretchsteken. Let op dat u de stof netjes in de naairichting geleidt.

* Bij het naaien van gebreide/tricot of andere rekbare stoffen kunt u het best een stretchnaald gebruiken om het overslaan van steken te voorkomen.

Instellen van de steekbalans

Als de stretchsteek-patronen op bepaalde soorten stof vervormd genaaid worden, dan kunt u dit corrigeren met de steekbalansknop.

① Steekbalansknop
② Standaard instelling
③ Merkpunt
④ Voorbeeld: Steek 21

Instellen van vervormde patronen

A Als de steken te dicht in elkaar genaaid worden, draai de steekbalansknop in de richting “+”.
B Als de steken te ver uit elkaar genaaid worden, draai de steekbalansknop in de richting “ - “.

Smocksteek

① Steekkeuze 21
② Steekbreedte 3-6.5
③ Bovendraadspanning 1-4
④ Voet A:Zigzagvoet

①

Stel de steeklengte in op 4.5 en naai enkele naden naast elkaar op 1 cm onderlinge afstand tot de breedte van uw smockwerk.

Als u de bovendraadspanning wat losser zet, gaat het aantrekken van de draad, voor het plooien van de stof, iets gemakkelijker. Verknoop de draden aan één kant. Trek de onderdraden aan en verdeel de plooien gelijkmatig over de stof. Verknoop daarna ook deze draden.

Verminder eventueel de bovendraadspanning en/of de persvoetstangdruk en naai vervolgens de gekozen smock- of andere patroonsteek, precies tussen de rechte naden. Trek daarna de rijgdraden uit de stof.

⑥ 1 cm

Quilten

① Steekkeuze 1
② Steekbreedte
③ Steeklengte 1.5-4
④ Bovendraadspanning 3-6
⑤ Voet A: Zigzagvoet
⑥ Watteerlineaal

De watteerlineaal helpt u om de naden precies evenwijdig te naaien. Maak de bevestigingsschroef aan de achterkant van de voethouder iets los. Schuif de watteerlineaal in de opening en stel deze op de door u gekozen breedte in en zet vervolgens de schroef goed vast.

Geleid de lineaal over de voorgaande steek.

⑦ Bevestigingsschroef
⑧ Watteerlineaal
⑨ Opening
⑩ Naad-afstand

① Steekkeuze 1
② Steekbreedte
③ Steeklengte 1.5-3
④ Bovendraadspanning 2-6
⑤ Voet G: Blindzoomvoet

Vouw de stof met de verkeerde kant van de stof, op elkaar.

Leg de stofvouw zodanig op de machine dat de naald op 0.1 tot 0.2 cm in de stof steekt en laat het voetje zakken.

Verdraai het instelmoertje tot de geleiderveer tegen de stofvouw staat.

Pers daarna alle biezen naar één kant.

① Steekkeuze 6
② Steekbreedte 5-6.5
③ Steeklengte 2-3
④ Bovendraadspanning 6-8
⑤ Voet F: Cordonvoet

* Gebruik een dunne stof, zoals bijvoorbeeld tricot. Vouw de stof schuin op de draad. Stel de gewenste steekbreedte en steeklengte in. U kunt de bovendraadspanning iets verhogen, afhankelijk van de stof. Laat de naald net naast de stofvouw steken, aan de rechterkant.

Als u rijtjes schulpzomen naast elkaar wilt naaien, laat dan ongeveer 1.5 cm ruimte tussen de naden.

U kunt schulpzomen naaien in elke richting, op dunne of zijden stoffen.

① Steekkeuze 7
② Steekbreedte 5-6.5
③ Steeklengte 0.5-1.5
④ Bovendraadspanning 3-6
⑤ Voet A:Zigzagvoet

① Steekeuze 17 or 19
② Steekbreedte 5-6
③ Bovendraadspanning 3-6
④ Voet A:Zigzagvoet

Vouw de beide stofdelen op circa 1.5 cm om en pers de stofvouw plat.

Speld de twee stofvouwen op papier vast met een tussenruimte van ongeveer 0.3 cm.

Naai langzaam, waarbij u de stof zo geleidt dat de naald zowel links als rechts in de stof steekt.

① Steekkeuze 3
② Steekbreedte 3-5
③ Steeklengte 0.5-1
④ Bovendraadspanning 1-4
⑤ Voet F: Cordonvoet
⑥ Persvoetstandruk 2

Plak of strijk de applicatie op de stof en naai langs de buitenrand, waarbij de naald aan de rechterzijde net naast de applicatie in de stof steekt.

Als u van naairichting wilt veranderen, laat u de naald links in de stof staan en zet het voetje omhoog. Draai de stof waarbij u de naald als draaipunt gebruikt en ga verder met naaien.

* Als u klaar bent met applicaties opnaaien, vergeet dan niet de persvoetstangdrukknop op " 3 " terug te zetten.

① Steekkeuze 5 or 8
② Steekbreedte 5-6.5
③ Steeklengte 0.5-1
④ Bovendraadspanning 3-6

⑤ Voet A:Zigzagvoet

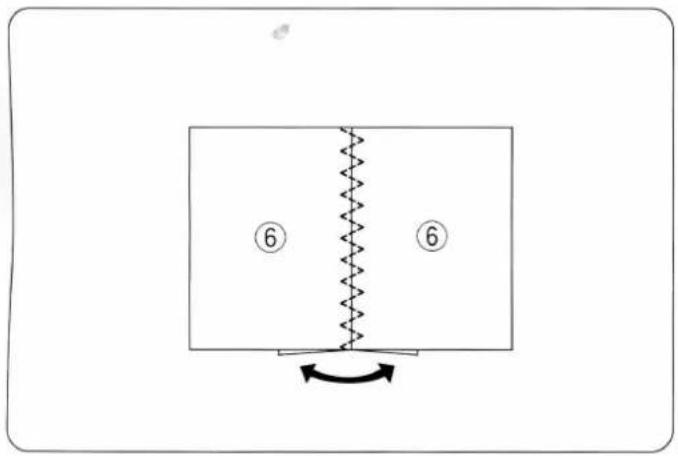

Naai de zoom en pers de naadtoeslag open. Naai de patroonsteek op de goede kant van de stof met het middenpunt boven de naadlijn.

⑥ Goede kant van de stof

① Steekkeuze 11
② Steekbreedte 3-6.5
③ Steeklengte 0.5-1
④ Bovendraadspanning 1-4
⑤ Voet F: Cordonvoet

Sommige schulpzoomsteken zijn goed te gebruiken bij het attractief afwerken van de stofrand van kraagjes, zakken, tafelkleedjes en placemats.

Om een kraag af te werken plaatst u Vlieseline tussen de stoflagen. Naai vervolgens op 0.1 cm langs de rand van de kraag, op de stof. Knip daarna de overtollige stofrand weg. Let op dat u niet in de draad knipt.

⑥ 1 cm

① Steekkeuze 19
② Steekbreedte 5-6.5
③ Bovendraadspanning 3-6
④ Voet A:Zigzagvoet

① Steekkeuze 9
② Steekbreedte 5-6.5
③ Steeklengte 0.5-1.5
④ Bovendraadspanning 3-6
⑤ Voet A: Zigzagvoet

Kies een van deze steken voor het opnaaien van elastiek.

Markeer het elastiek in vier delen en speld deze op de stof vast aan de voor- en achterkant, linker- en rechterkant.

Plaats de stof met het elastiek onder de voet en naai het elastiek, terwijl u de stof recht trekt, vast.

ONDERHOUD VAN UW MACHINE

1

Onderhoud van uw machine

Alvorens u start met het onderhoud van uw machine controleert u eerst of de machine is uitgeschakelt.

* Draai het handwiel naar u toe om de naald in de hoogste stand te plaatsen en schakel de machine uit voordat u de machine begint schoon te maken.
* U wordt aangeraden om niets te demonteren, behalve wat op deze bladzijde beschreven wordt.
* U hoeft deze machine nooit te oliën.
* Plaats deze machine nooit in een vochtige ruimte, in direct zonlicht of bij de verwarming.
* Maak de buitenkant van de machine schoon met een zachte doek en eventueel met een zachte zeep.

Schoonmaken van de grijperbaan en de transporteur

1 Verwijder het voetje en de naald. Verwijder de schroef aan de linkerkant van de naaldplaat met de meegeleverde schroevendraaier.
② Verwijder vervolgens de naaldplaat en neem het spoelklosje uit de capsule.
3 Til daarna de capsule iets omhoog uit de grijper.
4 Borstel de stofrestjes en de draadjes eruit.
⑤ Maak de transporteur en grijperbaan met het kwastje schoon.
6 Gebruik een zachte, droge doek om dit voorzichtig schoon te maken.

* U kunt ook een kleine stofzuiger gebruiken.

Plaatsen van de capsule

12

1 Plaats de capsule in de grijperbaan met de aanslag tegen de stopper.

① Stopper
② Aanslag

2 Plaats het spoelklosje in de grijperbaan.
3 Zet de naaldplaat terug. Plaats de twee naaldplaatgeleiderpennen in de pasgaatjes op de naaldplaat. Schroef de naaldplaat vast.

③ Naaldplaatgeleiderpennen

④ Pasgaten

Vergeet niet na het schoonmaken om de naald en het voetje weer op de machine te bevestigen.

Storingskaart

Probleem	Vermoedelijke oorzaak	Zie bladzijde
Naalddraad breekt.	1. De naalddraad is niet goed ingeregen2. De bovendraadspanning is te hoog3. De naald is bot of verbogen4. De naald is verkeerd geplaatst.5. De bovendraad en de onderdraad zijn niet goed naar achteren onder het voetje gelegd, bij het beginnen met naaien6. Het naaiwerk wordt niet naar achteren weggetrokken na afloop van het naaien.7. Het garen is te dik of te dun voor de naald.	Zie blz. 12Zie blz. 15Zie blz. 8Zie blz. 8Zie blz. 17Zie blz. 8
Onderdraad breekt.	1. De onderdraad is niet goed ingeregen.2. Er zit vuil tussen de capsuleveer.3. Het spoelklosje is beschadigd en draait niet goed.	Zie blz. 11Zie blz. 37Spoelklosjevervangen
Naald breekt.	1. De naald is niet goed geplaatst.2. De naald is verbogen of bot.3. De naaldklemschroef is te los aangedraaid.4. De bovendraadspanning is te strak.5. Het naaiwerk wordt niet naar achteren weggetrokken na afloop van het naaien.6. De naald is te dun voor de stof.7. De steekkeuzeknop is gedraaid met de naald in de stof.	Zie blz. 8Zie blz. 8Zie blz. 8Zie blz. 15Zie blz. 17Zie blz. 8Zie blz. 16
Overslaan van gebruik	1. De naald is verkeerd geplaatst.2. De naald is verbogen of bot.3. De naald en/of garen zijn niet geschikt voor de stof.4. Een stretchnaald (naald met blauwe kolf) wordt niet ikt bij het naaien van stretchstoffen, zeer fijne stoffen en synthetische stoffen.5. De naalddraad is niet ingeregen.6. De persvoetstangdruk is te laag7. De verkeerde naald wordt gebruikt.	Zie blz. 8Zie blz. 8Zie blz. 8Zie blz. 8Zie blz. 12Zie blz. 6Naald wisselen
Rimpelen van de naad.	1. De bovendraadspanning is te strak.2. De bovendraad is niet goed ingeregen.3. De naald is te dik voor de stof.4. De steeklengte is te groot voor de stof.5. De persvoetstangdruk is niet goed ingesteld.	Zie blz. 15Zie blz. 12Zie blz. 8Steeklengte kleiner instellenZie blz. 6
Stof wordt niet goed getransporteerd.	1. De transporteur is vuil.2. De persvoetstangdruk is te laag.3. De steeklengte staat te klein.4. De transporteur is verzonken/naar beneden.	Zie blz. 37Zie blz. 6Steeklengte kleiner instellenZie blz. 6

Storingskaart (vervolg)

Probleem	Vermoedelijke oorzaak	Zie bladzijde
Rimpelen.	1. De bovendraadspanning is te los.2. De naald is te dik of te dun voor de stof.	Zie blz. 15Zie blz. 8
De machine doet niets.	1. De stekker zit niet in het stopcontact.2. Een draad zit vast in de grijperbaan.3. Het spoelwinderasje staat nog steeds in “spoelen” positie.	Zie blz. 5Zie blz. 37Zie blz. 10
Patronen zijn misvormd.	1.De steekbalansknop is niet goed ingesteld.	Zie blz. 32
Automatisch knoopsgat doet het niet	1. De steeklengte is niet geschikt voor de stof.2. Stretchstoffen werden niet verstevigd	Zie blz. 25Zie blz. 23.
Machine maakt lawaai.	1. De draad zit vast in de grijper.2. Er zit vuil in de capsule of grijperbaan.	Zie blz. 37Zie blz. 37
