F60.2 - Afzuigkap BAUMATIC - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap
Merk	Baumatic
Model	F60.2
Breedte	60 cm
Voeding	220-240 V, 50 Hz
Vermogen motor	100 W
Vermogen verlichting	2 x 40 W (normale gloeilampen)
Totaal vermogen	180 W
Luchtdoorvoer	≥ 8,3 m³/min
Geluidsniveau	≤ 64 dB(A)
Diameter luchtbuis	150 mm
Aantal snelheden	3 (laag, midden, hoog)
Bediening	Drukknoppen (Low, Mid, High, Licht, Stop)
Vetfilter	Metalen vetfilter (afneembaar)
Koolstoffilter	Optioneel (voor recirculatie)
Verlichting	2 standaardlampen
Minimale afstand tot kookplaat	700 mm
Materiaal	Kwaliteitsvolle materialen, afgeronde vorm
Installatie	Wandmontage, alleen voor zuig- of recirculatiefunctie
Beschermingsklasse	Laagspanning (12 V DC) voor verlichting
Afmetingen (H x B x D)	Niet gespecificeerd (breedte 60 cm)

Veelgestelde vragen - F60.2 BAUMATIC

Hoe hoog moet ik de afzuigkap boven het fornuis plaatsen?

De minimale afstand tussen de afzuigkap en de kookplaat is 700 mm (70 cm). Volg deze richtlijn voor optimale werking en veiligheid.

Hoe reinig ik het metalen vetfilter?

Het metalen vetfilter kan worden gereinigd door het in warm water (40-50°C) met afwasmiddel te laten weken en voorzichtig met een zachte borstel te schrobben. Het kan ook in de vaatwasser worden gewassen op ongeveer 60°C. Gebruik geen corrosieve middelen.

Kan de afzuigkap ook zonder externe afvoer worden gebruikt?

Ja, de afzuigkap kan als luchtreiniger (recirculatie) worden gebruikt. Hiervoor zijn twee actieve koolstoffilters nodig die de lucht zuiveren en terug de ruimte in blazen.

Waarom werkt de motor niet, maar de verlichting wel?

Mogelijke oorzaken: de ventilator is geblokkeerd, de condensator is defect of de motorlagers zijn beschadigd. Controleer of er geen blokkering is en neem contact op met de klantendienst voor vervanging van onderdelen.

Wat is het verschil tussen de zuig- en recirculatiefunctie?

Bij de zuigfunctie wordt de lucht via een buis naar buiten afgevoerd. Bij de recirculatiefunctie wordt de lucht door koolstoffilters gezuiverd en weer de keuken ingeblazen. De recirculatiefunctie wordt gebruikt als er geen externe afvoer mogelijk is.

Hoe kan ik de snelheid van de motor aanpassen?

Druk op de Low-, Mid- of High-knop om de snelheid te kiezen. Bij elke druk hoort u een geluidssignaal en het bijbehorende controlelampje gaat branden. Druk nogmaals op dezelfde knop om de motor te stoppen.

Wat moet ik doen als de afzuigkap trilt?

Trillingen kunnen worden veroorzaakt door een beschadigde ventilator of een losse motor. Controleer of de afzuigkap stevig aan de wand is bevestigd en of de ventilator niet geblokkeerd is. Draai eventueel de bevestigingsschroeven aan.

Hoe vaak moet ik het vetfilter schoonmaken?

Het wordt aanbevolen om het metalen vetfilter regelmatig schoon te maken, bijvoorbeeld elke twee maanden, om een goede werking te garanderen. Bij intensief gebruik vaker.

Welke lampen worden gebruikt voor de verlichting?

De afzuigkap is uitgerust met 2 standaard gloeilampen van 40 W (of halogeenlampen van 20 W, afhankelijk van het model). Vervang ze door lampen van hetzelfde type en vermogen.

Hoe installeer ik de afzuigkap correct?

Zorg dat de afzuigkap op minimaal 700 mm boven de kookplaat wordt geïnstalleerd. Gebruik de meegeleverde sjabloon om de gaten te markeren, boor met een 6 mm boor en bevestig de kap stevig aan de wand. Sluit de afvoerbuis aan bij zuigfunctie of plaats koolstoffilters bij recirculatie.

GEBRUIKSAANWIJZING F60.2 BAUMATIC

Gelieve de volgende informatie van het typeplaatje voor een later gebruik te noteren, alsook de aankoopdatum, zoals op de rekening / factuur staat vermeld:

Model

Serienummer

Datum verkoop ....

Opgelet

1. Installatie moet door een gekwalificeerde en bekwame mechanicus worden uitgevoerd.

2. Fabrikant is niet aansprakelijk voor enige schade of ongevallen als gevolg van het niet opvolgen van de onderstaande montage-instructies.

De afzuigkap wordt aangesloten op 220/240 V, 50 Hz.

EIGENSCHAPPEN

1. De afzuigkap is van kwaliteitsvolle materialen gemaakt, met een afgeronde en gestroomlijnde vormgeving.

2. Het is van een sterke, stille elektromotor voorzien en van een centrifugale geruisarme ventilator met

3. Speciale constructie van luchtkoker en vormgeving vetfilter, vuildeeltjes worden snel opgezogen.

INSTALLATIE

1. Vóór installatie de ruimte van houtsplinters, stof etc. ontdoen.

2. De afzuigkap op een aparte ventilatiekoker aansluiten, waarop geen andere apparaten zoals gaasverwarmde oven, verwarmings- of heteluchtoven zijn aangesloten.

3. De hoek van de ventilatiekoker mag niet minder dan 120° zijn, wel horizontaal of omhoog gericht en naar de buitenmuur uitmonden.

4. Controleer na de installatie of de afzuigkap horizontaal is geplaatst, om het ophopen van vet aan één kant te voorkomen.

sterke zuigkracht, een vetfilter en is gemakkelijk te reinigen.

1. Veilige verlichting door gebruik van een geïsoleerde bediening met platte verbindingen, gevoed met 12 V DC laagspanning.

MONTAGE-INSTRUCTIES

Vóór de installatie van de afzuigkap moet u beslissen of u die aan wilt passen als zuigventilator. Zie pagina 18, waar de belangrijke verschillen zijn genoemd.

• Deze afzuigkap mag niet boven fornuizen met gloeiende kookplaten worden geïnstalleerd.
• De afzuiger bij voorkeer door twee personen laten installeren.

Opgelet

Uw Baumatic afzuigkap slechts op een wand installeren. NIET lager dan 700 mm (70 cm) boven de kookplaat PLAATSEN.

1. Haal de metalen vetfilters af van de afzuigkap (zie fig.1).

gebruik deze voor het markeren van de uit te boren gaten.

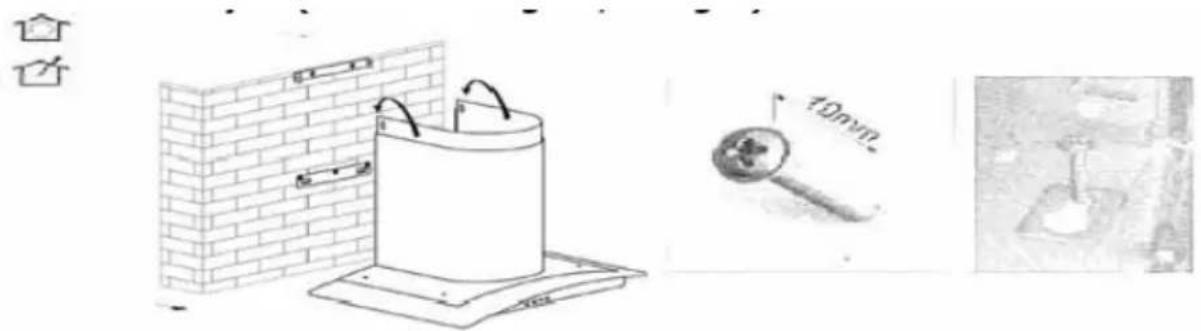

1. Gebruik voor het uitboren van de gaten in de wand een 6 mm boor (zie fig. 3).
2. Zet in de gaten de uitrekbare blokjes (pluggen) en schroef de hulpschroeven met de helft erin (zie fig. 4).
3. Hang de afzuigkap op de schroeven (zie fig. 5) en zet het vast tegen de wand, door de hulpschroeven en verankeringschroeven tot de aanslag vast te draaien (zie boven op de volgende pagina).

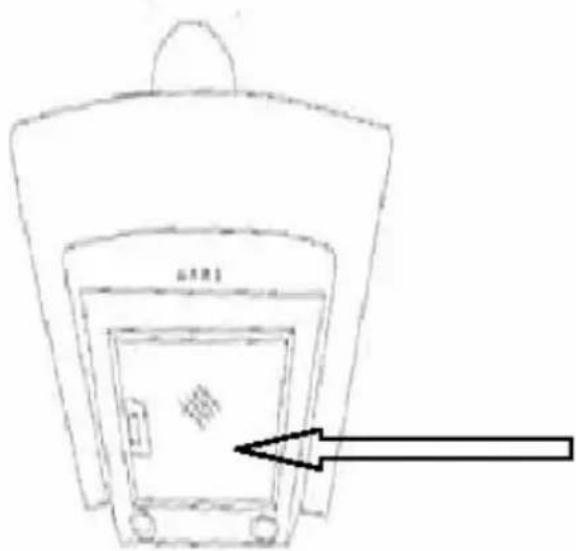

Fig. 1 - Vetfilter

1. Zet de afzuigkap tegen de wand en markeer de plaats van de uit te boren hulpgaten, volgens de onderstaande tekening. Deze hulpgaten ziet u op de fig. 2 op de volgende pagina, waar die als „D“ aangeduid staan, samen met gaten voor de verankering aangeduid als „E“ (fig. 2 op de volgende pagina). Als de afzuigkap een ophangoog heeft,

2. (ALLEEN ZUIGFUNCTIE) Installeer het verbindingsstuk op de bovenkant van de afzuigkap (zie fig. 6). Sluit daarna op het verlengstuk de afvoerpijp zoals hierna beschreven. Vergeet niet, dat deze leiding aan de specificaties moet voldoen, die in de beschrijving van de zuigmodi / luchtzuivering staan vermeld (recirculatie).

Fig. 2 - Achteraanzicht afzuigkap

Fig. 3

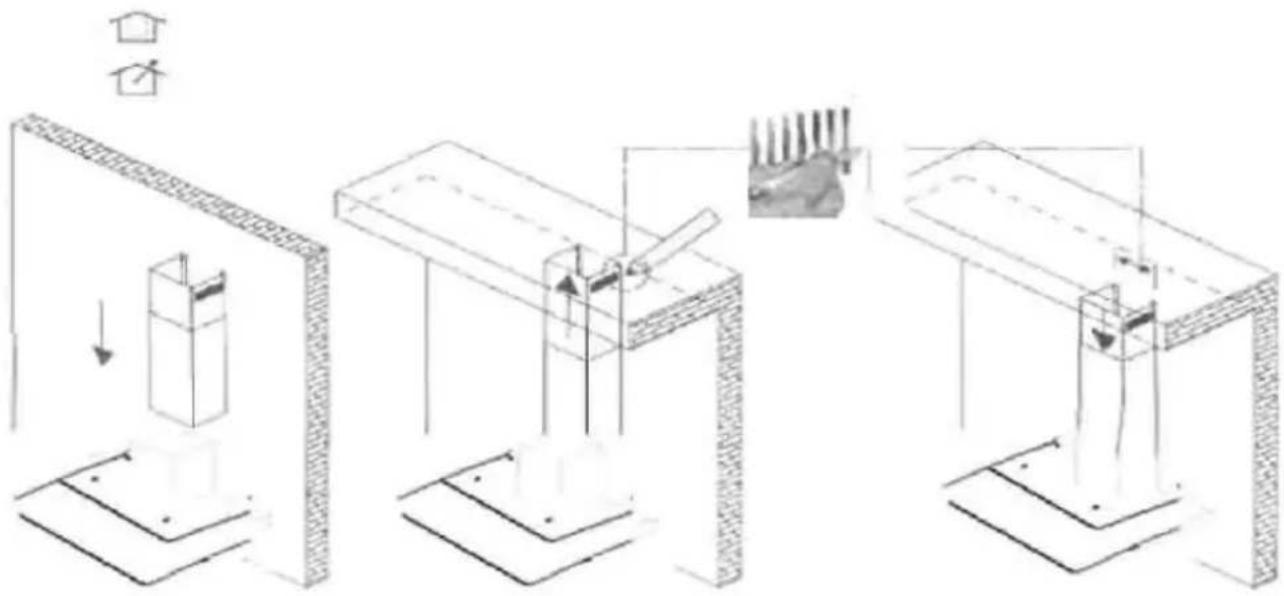

Nadat u uw afzuigkap heeft geïnstalleerd, kunt u de buis monteren.

1. Pak de twee kappen „A“ en „B“:
2. Leg de „A“ kap met de onderkant op de

bovenkant van de afzuigkap en let daarbij op de juiste positie van de bevestigingen, aangeduid als deel „X“ op fig. 7, aan de achterkant van de afzuigkap.

1. Monteer de „A“ kap op de afzuigkap m.b.v. de twee „K“ schroeven, geleverd in het zakje met accessoires (fig. 7).

1. Til het beweegbare deel „B“ tot aan het plafond en controleer, of die loodrecht t.o.v. de afzuiger liegt.
2. Markeer de zijpositie van de beweegbare "B" kap en laat die terug naar beneden zakken (zie fig. 8).
3. De bevestigingshouder „G“ (fig. 7-voorgaande pagina), t.o.v. de daarvoor aangebrachte merken centreren, waarbij de houder steeds tegen het plafond aanligt, en markeer de verankeringgaten ("H").
4. Op de gemarkeerde plaatsen in de wand gaten boren, m.b.v. een 6 mm boor (zie fig. 9).
5. Zet de geleverde blokjes (pluggen) in de gaten, de houder „G“ (fig. 7) in de positie zetten en m.b.v. de geleverde schroeven bevestigen.
6. Til de „B“ kap naar het plafond en bevestig het op de „G“ houder, door de geleverde schroeven in de „M“ gaten te zetten (fig. 7, voorgaande pagina).

Montage glas (fig. 11)

• Metalen vetfilters van de afzuigkap afhalen
• 2 verankeringschroeven „F“ losmaken
• Glas „Q“ boven op de afzuigkap plaatsen en inschuiven in de richting naar de wand.
• „F“ schroeven opnieuw aantrekken in het gat en bevestigen aan de eenheid.
• Controleer of de verankeringhoek goed vastzit en aangetrokken is.
• Zet de ventilatiebuis met verbindingsstuk „N“ terug.
• LET OP* DE SCHROEVEN NIET TE STERK AANTREKKEN, OM BESCHADIGING / DEFORMATIE EENHEID TE VOORKOMEN.

Functie afzuigen

Controleer het met de twee meegeleverde schroeven opgezette verbindingsstuk („N“) op de afzuigkap (fig. 1 rechts). M.b.v. een buis 125 mm diameter het (N) stuk (zie fig. 12) met de afvoerkoker van keukendamp van 150 cm2 diameter verbinden.

Opgelet

Bij afwezigheid afvoerkoker, wanneer de afzuigkap op een buitenmuur wordt geïnstalleerd, een opening in de muur maken, waarop ook de ventilatiekap tegen wind en regen kan worden geïnstalleerd, met een 150 cm2 diameter en deze m.b.v. een buis met het eindstuk doorverbinden.

Opgelet

Voor afzuigfunctie moet de afvoerbuis 125 mm op het "N" stuk op fig. 1 hoger worden aangesloten. Deze buis maakt geen deel uit van de afzuigkap.

Functie luchtreiniging (recirculatie)

Als het niet mogelijk is een externe buis voor luchtafvoer te installeren, kan de afzuigkap als luchtreiniger werken. In dergelijk geval wordt de lucht gerecycleerd via ventilatieopening. Bovendien moet men twee actieve koolstof filters voor het opnemen van keukendamp.

Veiligheidsinstructies

• Het apparaat nooit door kinderen laten bedienen
• Afzuigkap is slechts voor gebruik binnenshuis bestemd, niet voor barbecue of friettenten en ander commercieel gebruik.
• Laat de montage door een technisch gekwalificeerde persoon uitvoeren.
• Afzuigkap en filterrooster regelmatig schoonmaken, om de permanente goede werking zeker te stellen.
• Voordat u gaat schoonmaken, de hoofdstroomtoevoer uitzetten.
• Maak de afzuigkap schoon volgens de in de gebruiksaanwijzing genoemde instructies en zorg ervoor dat de afzuiger niet verbrandt.
• Ingeval van storing aan het apparaat contact met de klantenservice opnemen om een technicus te regelen.

SNELHEID INSTELLEN

1. Sluit de stroomtoevoer aan, u hoort vijfmaal een geluidssignaal. Dit signaal betekent, dat het apparaat op het net is aangesloten.
2. Drukknop Low indrukken, controlelichtje 1 licht op, geluidsignaal klinkt eenmaal en motor start met laag toerental. Na opnieuw in te drukken stopt de motor.
3. Drukknop Mid indrukken, controlelichtje 2 licht op, geluidsignaal klinkt eenmaal en motor loopt middelmatig snel. Na opnieuw in te drukken, stopt de motor.

4. Drukknop High indrukken, controlelichtje 3 licht op, geluidsignaal klinkt eenmaal en motor loopt snel. Na opnieuw in te drukken stopt de motor.

5. Drukknop Light (licht) indrukken, controlelichtje 4 en twee lampen van de afzuigkap lichten op. Na opnieuw indrukken doven de lampen, elke keer hoort u een geluidsignaal.

Drukknoppen

1. Druk op Stop en de motor stopt.
2. Druk op Low, u hoort één geluidsignaal en de motor loopt langzaam.
3. Druk op Mid, u hoort één geluidsignaal en de motor loopt gemiddeld snel.
4. Druk op High, u hoort één geluidsignaal en de motor loopt snel.
5. Druk op Light en de 2 lichten gaan aan. Opnieuw de knop indrukken en de verlichting gaat uit.

Schuifschakelaar

1. Doe de stekker in het stopcontact.
2. Schuif de schakelaar ☐ tot in de positie "I", de lamp gaat aan, schuif de schakelaar in de positie "0", de lamp gaat uit.
3. Schuif de schakelaar ☐ tot in de positie

„I, II, III“, de motor loopt met „lage, gemiddelde, hoge“ snelheid, schuif de schakelaar in de positie „0“, de motor slaat af.

Start en versnellen (6 versnellingen)

De motor van de afzuigkap met drukknop 1 aanzetten. De afzuigkap stelt zich bij activering automatisch in op versnelling 1. De snelheid gaat omhoog door de toets 1 gedurende korter dan 1 seconde in te drukken; op het scherm verschijnt de betreffende versnelling.

Als u de toets 1 langer dan 1 seconde indrukt, wordt de hoogste snelheid gekozen.

Stopzetten van de motor en verlagen van de snelheid

Operationele snelheid van de ventilator wordt langzamer door de toets 2 gedurende korter dan 1 seconde in te drukken; de betreffende versnelling wordt op het scherm weergegeven.

Als u de toets 2 langer dan 1 seconde indrukt, wordt de afzuigkap uitgezet.

Functie timing

Deze functie maakt het programmeren van de motor en verlichting mogelijk, nl. dat die 15 minuten na activering van deze functie automatisch worden uitgezet.

Programmeren: druk toets 3 in.

Als de functie timing geactiveerd is, gaat de cijfer op het display knipperen.

Functie verlichting aan/uit

De verlichting wordt aan- en uitgezet met het indrukken van de toets 4.

		Bediening	Type en aantal filters		Aantal en typeverlichting		Max MODEL
							m*m*m/uur
QF6 60 cm		Schuifschakelaars	UCF1 2		2 Standaard		500
F60.2 60 cm		Drukknoppen H1=	S1 2		2 Standaard		500
F70.2 70 cm		Drukknoppen S1	2		2 Standaard		500
F90.2 90 cm		Drukknoppen S1	2		2 Standaard		500
Q600 60 cm		Schuifschakelaars	UCF1 2		2 Halbgeen		500
Q900 90 cm		Schuifschakelaars	UCF1 2		2 Halbgeen		500
QF7 70 cm		Schuifschakelaars	UCF1 2		2 Standaard		500
QF9 90 cm		Schuifschakelaars	UCF1 2		2 Standaard		500
QF9.1 90 cm		Schuifschakelaars	S1 2		2 Standaard		500
BT6.1	60 cm	Drukknoppen H1	2		2 Halbgeen		500
BT6.2	60 cm	Drukknoppen C1	1		2 Halbgeen		500

Bree

BT6.3 60 cm	Drukknoppen S1	2		2 Halbgeen	500
BT7.1 70 cm	Drukknoppen H1	2		2 Halbgeen	500
BT7.3 70 cm	Drukknoppen S1	2		2 Halbgeen	500
BT9 90 cm	Drukknoppen C1	1		2 Halbgeen	500
BT9.1 90 cm	Drukknoppen H1	2		2 Halbgeen	500
BT9.2 90 cm	Drukknoppen C1	1		2 Halbgeen	500
BT9.3 90 cm	Drukknoppen S1	2		2 Halbgeen	500
BT10.1 100cm	Drukknoppen H1	2		2 Halbgeen	500
BT10.3 100cm	Drukknoppen S1	2		2 Halbgeen	500
BT16.3 60 cm	Drukknoppen S1	2		2 Halbgeen	500
BT19.3 90 cm	Drukknoppen S1	2		2 Halbgeen	500
BT26 60 cm	Toetsen UCF1	2		2 Halbgeen	500
BT26.1 60 cm	Toetsen UCF1	2		2 Halbgeen	500
BT29 90 cm	Toetsen UCF1	2		2 Halbgeen	500
BT29.1 90 cm	Toetsen UCF1	2		2 Halbgeen	500
BT34.1 90 cm	Toetsen C1 1			2 Halbgeen	600
BT36 60 cm	Drukknoppen C1	1		2 Halbgeen	500
BT36.3 60 cm	Drukknoppen S1	2		2 Standaard	500
BT39 90 cm	Drukknoppen C1	1		2 Halbgeen	500
BT39.3 90 cm	Drukknoppen S1	2		2 Halbgeen	500
BT46 60 cm	Drukknoppen UCF1 2			2 Standaard	500
BT49 90 cm	Drukknoppen UCF1 2			2 Standaard	500
BT80 60 cm	Toetsen C1 1			2 Halbgeen	600
BT82.1 90 cm	Drukknoppen C1	1		2 Halbgeen	500
BT83 90 cm	Toetsen C1 1			2 Halbgeen	600
BT84 90 cm	Toetsen C1 1			2 Halbgeen	600
BT85 90 cm	Toetsen C1 1			2 Halbgeen	500
BT85.1 90 cm	Drukknoppen S1	2		2 Halbgeen	500
BT89 90 cm	Drukknoppen C1	1		2 Halbgeen	500
BXX70	70 cm	Drukknoppen UCF1 2		2 Halbgeen	750
BXX90	90 cm	Drukknoppen UCF1 2		2 Halbgeen	750
TON6 60 cm	Drukknoppen UCF1 2			2 Halbgeen	500
TON9 90 cm	Drukknoppen UCF1 2			2 Halbgeen	500
TECHNO	90 cm	Toetsen C1 1		2 Halbgeen	750
CORNER	100cm	Toetsen	UCF1 2	3 Halbgeen	750

ONDERHOUD

Schoonmaken zeefje koolstofffilter

Het zeefje van de filter is uit zeer dichte RVS gaas gemaakt. Geen corrosie-verwekkende schoonmaakmiddelen gebruiken. Met een schone filter werkt het apparaat op de juiste wijze. Volg de hiernavolgende instructies op.

Manier 1: De filterzeef in schoon water leggen van 40 - 50 °C, afwasmiddel toevoegen en 2 – 3 min laten inwerken. Gebruik handschoenen en zachte borstel. Niet te hard drukken, de zeef is gemakkelijk te beschadigen.

Manier 2: Wanneer een dergelijke instructie in de gebruiksaanwijzing is, kan de zeef in de vaatwasser worden gewassen; stel de temperatuur op ong. 60 °C.

Schoonmaken afzuigkap

a) Om het hoofdlichaam langdurig voor de corrosie te beschermen zou de afzuigkap elke twee maanden met warm water en niet-corrosief zeepsop schoongemaakt moeten worden.

b) Geen abrasief schoonmaakmiddel

gebruiken, om schade te voorkomen.

c) Het water mag niet met de motor en overige delen in contact komen, daar het aan het apparaat schade aan kan brengen.

d) Vóór het schoonmaken niet vergeten de hoofdstroomtoevoer uit te zetten.

e) De koolstofffilter niet blootstellen aan de hitte.

f) Bevestigingframe rond de koolstofffilter niet open maken.

Een beschadigde kabel of stekker met een speciale flexibele kabel vervangen.

Storing Oorzaak	Oplossing
Het lichtje werkt, maar de motor werkt niet	Ventilator geblokkeerd Maak blokkering los
	Gebrekkige condensator Condensator vervangen
	Motorlagers beschadigd Motor vervangen
	Interne windingen in motor zijn verbrand, motor stinkt	Motor vervangen
Het lichtje licht niet op en de motor werkt niet.	Behalve het bovengenoemde nog controleren:
	Verlichting op beschadigd Lamp vervangen

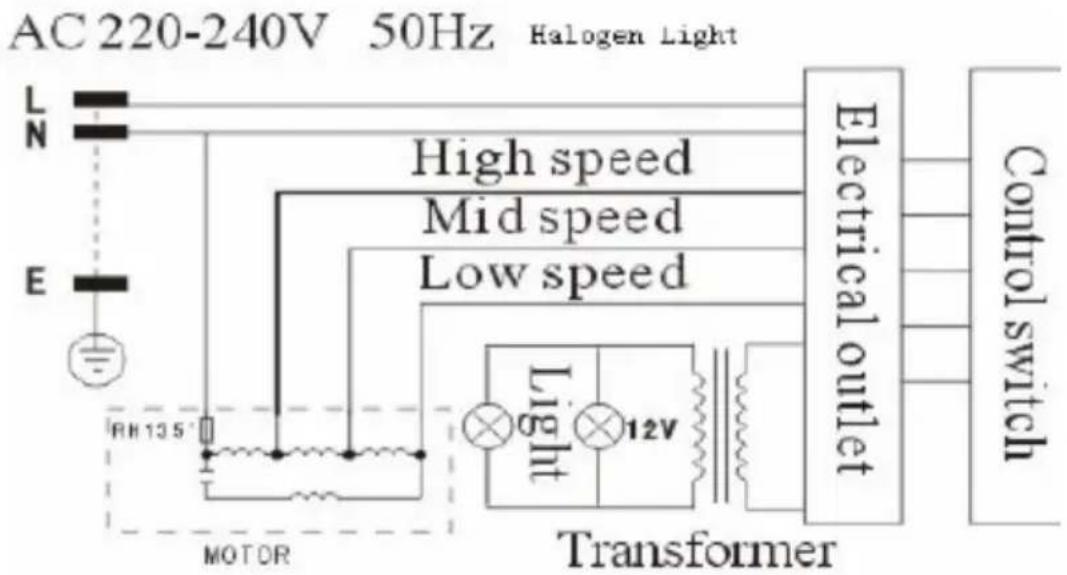

	Toevoerkabel los Geleidraden volgens schema aansluiten.
Vet loopt uit	Eenwegklepje en ingang naar ventilatie zijn niet luchtdicht afgesloten.	Eenwegklepje weghalen en met kit afdichten
	Lekkage uit de verbinding tussen U-deel en de kap	U-deel afhalen en met zeep of verf afdichten.
Lichaam vibreert	Ventilator is beschadigd en veroorzaakt vibraties	Ventilator uithalen
	Motor is niet vast opgehangen	Motor vast aantrekken
	Het afzuigkaplichaam is niet vast opgehangen	Lichaam afzuigkap goed vastzetten
onvoldoende	Afstand tussen het lichaam en het fornuis is te groot	Afstand aanpassen Afzuiging
	Te sterke luchtstroming van de open deuren of raam	Andere plaats kiezen en apparaat dichterbij doen
Apparaat kantelt	Bevestigingschroeven zijn niet voldoende aangetrokken	Ophangschroeven aantrekken en apparaat horizontaal zetten
	Ophangschroeven zijn niet voldoende aangetrokken	Ophangschroeven aantrekken en het apparaat in de horizontale positie zetten

Met halogeenverlichting

Met normale gloeilamp

VOORNAAMSTE PARAMETERS

Met halogeenverlichting

Parameters aansluiting 220 V-240 V, 50 Hz
Nominale stroomafname 230 W
Stroomafname verlichting 20 W X 2
Motorvermogen 190 W
Soort aandrijving één motor
Toerental toerental I toerental II toerental III
Diameter luchtbuis 150 mm
Doorstroming lucht ≥12,5m	^3 /min
Luchtdruk ≥250 Pa
Geluidsniveau ≤72Db (A)

Met normale gloeilamp

Parameters aansluiting 220 V-240 V, 50 Hz
Nominale stroomafname 180 W
Stroomafname verlichting 40 W X 2
Motorvermogen 100 W
Soort aandrijving	één motor
Toerental	toerental I toerental II toerental III
Diameter luchtpijp	150 mm
Doorstroming lucht ≥ 8.3m	^3 /min
Luchtdruk	≥ 250 Pa
Geluidsniveau	≤64Db (A)
