Producttype	Afzuigkap
Merk	Baumatic
Model	STD6.2
Montagewijze	Wandmontage of onderkastmontage
Aanbevolen montagehoogte	65 tot 75 cm boven de kookplaat
Afzuigstanden	Externe afvoer of recirculatie (interne circulatie)
Aantal snelheden	3 (laag, gemiddeld, hoog)
Verlichting	Ja, schakelbaar
Vetfilter	Metalen filter, wasbaar
Reinigingsinterval vetfilter	Minimaal elke 2 maanden
Koolstoffilter (optioneel)	Vervangbaar, voor recirculatie
Vervangingsinterval koolstoffilter	Minimaal elke 4 maanden
Bediening	Schakelaars voor verlichting en afzuiging
Elektrische aansluiting	230V, 50Hz (typisch)
Veiligheid	Altijd stekker uittrekken voor onderhoud; niet met open vuur gebruiken
Materiaal behuizing	Roestvrij staal (geschat)
Geschikt voor	Kookplaten tot 60 cm breedte (geschat)
Garantie	Zie website Baumatic

Veelgestelde vragen - STD6.2 BAUMATIC

Hoe installeer ik de afzuigkap?

U kunt de afzuigkap aan de wand of onder een kast monteren. Voor wandmontage boort u twee gaten van 8 mm doorsnee en plaatst u schroefmoeren. Voor onderkastmontage boort u zes gaten van 4 mm doorsnee en bevestigt u met de meegeleverde schroeven. De aanbevolen hoogte is 65 tot 75 cm boven de kookplaat.

Hoe reinig ik het vetfilter?

Het vetfilter moet minimaal elke 2 maanden worden gereinigd. Haal het filter uit de afzuigkap, was het met water en een neutraal schoonmaakmiddel, spoel het goed na met warm water en laat het drogen.

Hoe vervang ik het koolstoffilter?

Het koolstoffilter moet minimaal elke 4 maanden worden vervangen, afhankelijk van gebruik. Vraag een set koolstoffilters aan bij uw dealer. Plaats de nieuwe filters in de daarvoor bestemde houder.

Waarom werken de lampen niet?

Controleer of de lampen goed zijn aangedraaid. Als ze nog steeds niet werken, kan de stekker niet in het stopcontact zitten of is de schakelaar niet op de juiste stand gezet. Zie de bedieningshandleiding voor meer details.

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, maar wees voorzichtig: bij gebruik met open vuur moet de ruimte goed worden geventileerd. De negatieve druk mag niet hoger zijn dan 4 Pa. Gebruik nooit open vuur onder de afzuigkap.

Hoe schakel ik tussen afzuig- en recirculatiemodus?

Draai het uitlaathendeltje naar buiten voor externe afvoer (fig. 3A) en naar binnen voor recirculatie (fig. 3C). Bij recirculatie moet een koolstoffilter zijn geplaatst.

Hoe vaak moet ik de afzuigkap gebruiken?

Het wordt aanbevolen om de afzuigkap vóór het koken aan te zetten en na het koken nog 15 minuten te laten werken om alle dampen en geuren volledig af te zuigen.

Wat moet ik doen als de afzuigkap niet goed zuigt?

Controleer of het vetfilter niet verstopt is en reinig het indien nodig. Bij recirculatie moet het koolstoffilter nog actief zijn. Zorg ook dat de afvoeropening niet geblokkeerd is en dat de afzuigkap op de juiste hoogte is gemonteerd.

Waar vind ik de garantievoorwaarden?

Gedetailleerde garantievoorwaarden vindt u op de Baumatic websites: www.baumatic.nl of www.baumatic.com, of vraag uw verkoper ernaar.

Kan ik zelf onderhoud uitvoeren?

Ja, u kunt het vetfilter reinigen en het koolstoffilter vervangen. Voor ander onderhoud, zoals het vervangen van lampen, dient u eerst de stekker uit de muur te halen. Raadpleeg de handleiding of neem contact op met de klantenservice.

GEBRUIKSAANWIJZING STD6.2 BAUMATIC

Noteer de gegevens die op de informatiesticker staan samen met de verkoopdatum die op uw aankoopbewijs staat, voor later gebruik.

Model

Fabricatienummer ....

Aankoopdatum ....

INHOUD

1. ALGEMEEN 2
2. VEILIGHEIDSINSTRUCTIE.... 2
3. MONTAGE-INSTRUCTIES.... 2
4. BEDIENING.... 3
5. INSTELLEN LUCHTUITLAAT 3
6. GEBRUIK EN ONDERHOUD 4
7. AANSLUITSCHEMA 5

1. ALGEMEEN

a) Lees aandachtig de volgende belangrijke informatie, betreffende het onderhoud en veiligheid bij de installatie. Dit informatieboekje goed bewaren voor latere consultaties
b) Deze afzuigkap is in twee versies ontworpen: de afzuigversie (externe afzuiging) of filtratieversie (interne circulatie van de lucht).

2. VEILIGHEIDSINSTRUCTIE

a) Er is bijzondere voorzichtigheid geboden ingeval de afzuigkap tegelijk met open vuur of brander werkt, afhankelijk van externe omgeving en aangedreven door andere dan elektrische energie, daar de afzuigkap de lucht uit de omgeving gebruikt, nodig voor open vuur of brander voor verbranding.
b) Negatieve druk van de omgeving mag 4 Pa (4*10-5 bar) niet overschrijden.
c) Voor veilige werking afzuigkap de nodige ventilatie regelen.
d) Volg de plaatselijke regels op, betreffende de externe luchtafzuiging.

Waarschuwing

Elektrische toestellen kunnen in bepaalde situaties gevaarlijk zijn.

a) Filtertoestand nooit gedurende werking van de afzuigkap controleren.
b) Raak de lampen na gebruik apparaat niet aan.
c) Onder de afzuigkap mag niet met open vlammen worden gekookt.
d) Geen open vuur gebruiken, daar het de filters beschadigt en brand kan veroorzaken.
e) Bij braden voortdurend ervoor te

zorgen, dat de oververhitte olie geen brand kan veroorzaken

f) Bij elk onderhoud aan het apparaat als eerst de stekker uit de muur halen.

3. MONTAGE-INSTRUCTIES

Eerste manier:

3.1. De afzuigkap presteert het best als het op een hoogte van 65 tot 75 cm boven het keukenaanrecht is geplaatst.

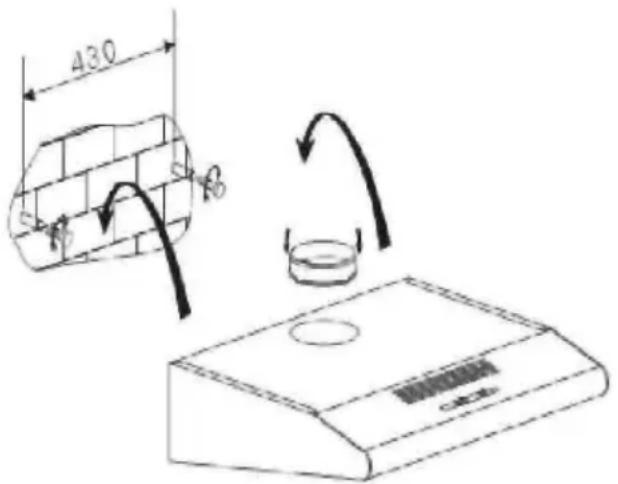

3.2. Voor de plaatsing van de afzuigkap op de wand, op een geschikte plaats 2 gaten van 8mm doorsnee uitboren, zodat de opening aan de achterkant van de afzuigkap er middenin zit.
3.3. In de gaten de schroefmoeren zetten.
3.4. De schroeven in de moeren schuiven en aantrekken.
3.5. Daarna de afzuigkap op de aangetrokken schroeven zetten.
3.6. De eenzijdige afsluitklep op de afzuiger aanzetten.

Tweede manier:

3.1. Boor 6 gaten uit van 4mm diameter aan de onderkant van de ophangkast
3.2. Zet de eenzijdige afsluitklep op de afzuigkap. Daarna op de onderkant van de ophangkast plaatsen en m.b.v.

de zes meegeleverde schroeven bevestigen.

3.3. De aangepaste plaat op de onderkant van de afzuiger zetten, zodat tussen de achterkant van de afzuiger en de ophangkast geen kier ontstaat.

Opgelet

Ingeval van het niet oplichten van de lampen controleren of die goed zijn aangetrokken.

4. BEDIENING

4.1. De stekker in het stopcontact zetten.

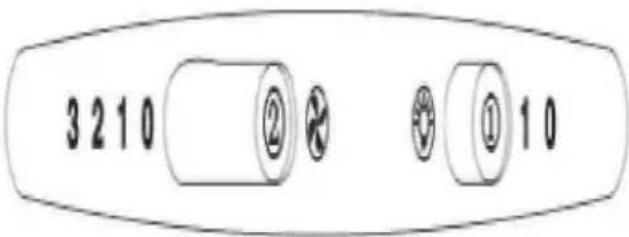

4.2. Als de schakelaar □ in de positie "I" wordt geplaatst, zullen de lampen aangaan. Als de schakelaar in de positie "0" is, zijn de lichten uit.

4.3. Als de schakelaar □ in de positie

"1□2□3" is, werkt de afzuiging in een van de drie snelheden: "laag □ gemiddeld □ hoog", Als de schakelaar in de positie "0" staat, is de afzuiging uit.

Om de vervanging uit te kunnen voeren, vraag bij uw dealer een set koolstofffilters aan. De actieve koolstofffilters zijn noodzakelijk voor het zuiveren van de lucht, die in de ruimte wordt uitgelaten. De filters zijn onwasbaar, oude filters kunnen niet meer opnieuw worden gebruikt en moeten door nieuwe worden vervangen, ten minste eenmaal per vier maanden. Het verzadigd raken van de geactiveerde koolstofffilters hangt min of meer af van de duur gebruik afzuigkap, soort gekookte maaltijden en regelmatig ontdoen van de filter van het vet. De filter moet in een

Fig 3

afzuiggroep worden gebruikt.

Extern uitlaten van lucht

Draai het uitlaathendeltje in de richting naar buiten (fig. 3A), zet de uitlaat erop, open de afzuigkap. De rook loopt door de uitlaat naar buiten.

Intern uitlaten van lucht

Draai het uitlaathendeltje in de richting naar binnen (fig. 3C), zet de uitlaat erop, maak de afzuigkap open. De rook loopt door de uitlaat uit.

6. GEBRUIK EN ONDERHOUD

Het wordt aanbevolen het apparaat vóór het koken aan te zetten.

Na het koken het apparaat nog 15 minuten laten werken om alle dampen en geuren van het koken volledig weg te zuigen. Een regelmatig onderhoud zorgt voor een degelijke werking van de afzuigkap, vooral van de koolstoffilters.

Vetfilters vangen vetdeeltjes uit de lucht op, en raken daarom na verloop van tijd, afhankelijk van het gebruik, verstopt. Om dit te voorkomen moet u de filters minimaal eens per twee maanden schoonmaken, en wel volgens de hiernavolgende aanwijzingen.

• Haal de filters uit de afzuigkap en was die af in water met een neutraal schoonmaakmiddel, goed laten doordrenken.
• Goed met warm water doorspoelen en laten drogen.

Aluminium platen kunnen na enkele wasbeurten van kleur veranderen, dit ligt niet aan de filters of aan de werking van het apparaat. Het verzadigen van de geactiveerde koolstoffilters hangt min of

meer af van hoe vaak het apparaat wordt gebruikt, van het soort koken en het regelmatig schoonmaken van het vetfilter. Maak de ventilator en overige oppervlakken van de afzuigkap regelmatig schoon met gebruik van een in gedenatureerde alcohol of in niet krassend vloeibaar schoonmaakmiddel gedrenkte doek.

Gedetailleerde informatie over garantievoorwaarden vindt u op de Baumatic websites www.baumatic.nl – www.baumatic.com, of vraag uw verkoper ernaar.
