FAST 3464 Belgacom TV - Televisie SAGEM - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale televisieontvanger (set-top box)
Merk	Sagem
Model	FAST 3464 Belgacom TV
Afmetingen (B x D x H)	Ong. 30 x 20 x 5 cm
Gewicht	Ong. 1,2 kg
Voeding	12 V DC, 1 A (externe adapter)
Stroomverbruik	Max. 15 W
Resolutie	1080i / 720p / 576p
Aansluitingen	HDMI, SCART, Ethernet (RJ-45), USB 2.0, coaxiale audio-uitgang
Netwerk	Ethernet 10/100 Base-T
Interactieve diensten	Belgacom TV (Proximus TV) interactieve gids, video-on-demand, opnames
Ondersteunde tuner	DVB-C (kabel) of DVB-T (antenne) – afhankelijk van abonnement
Hardeschijf	Niet ingebouwd; ondersteunt externe USB-harde schijf voor opnames
Afstandsbediening	Infrarood, meegeleverd
Onderhoud	Reinig met een droge, zachte doek. Gebruik geen oplosmiddelen.
Veiligheid	Plaats het apparaat op een goed geventileerde plaats. Niet blootstellen aan vocht.
Reparabiliteit	Neem contact op met een erkende Sagem-servicepartner voor reparaties.

Veelgestelde vragen - FAST 3464 Belgacom TV SAGEM

Hoe sluit ik de FAST 3464 aan op mijn televisie?

Gebruik een HDMI-kabel voor de beste beeldkwaliteit. Sluit de ene kant aan op de HDMI-uitgang van de decoder en de andere op een HDMI-ingang van uw tv. Selecteer vervolgens de juiste HDMI-bron op uw tv.

Waarom krijg ik geen beeld?

Controleer of de decoder is ingeschakeld, of de HDMI-kabel goed is aangesloten en of de tv op de juiste bron staat. Controleer ook of de Belgacom TV-kaart correct in de sleuf is geplaatst.

Hoe kan ik zenders sorteren?

Ga naar het menu 'Instellingen' > 'Zenderbeheer'. Daar kunt u zenders verplaatsen, verwijderen of favorieten aanmaken. Gebruik de afstandsbediening om te navigeren.

Kan ik programma's opnemen?

Ja, maar alleen als u een externe USB-harde schijf aansluit. Ga naar 'Opnames' in het menu om opnames te plannen of te bekijken.

Wat is het wachtwoord voor het ouderchildslot?

Het standaard wachtwoord is 0000 of 1234. Dit kunt u wijzigen via 'Instellingen' > 'Ouderchildslot'.

Hoe reset ik de decoder naar fabrieksinstellingen?

Houd de aan/uit-knop aan de voorkant 10 seconden ingedrukt tot alle LED's knipperen. Laat los en wacht tot het apparaat opnieuw opstart. Of ga naar 'Instellingen' > 'Fabrieksinstellingen'.

Waarom knippert het rode lampje?

Een knipperend rood lampje duidt op een storing of dat de decoder geen signaal ontvangt. Controleer de netwerk- en coaxkabels.

Hoe werk ik de software bij?

De software wordt automatisch bijgewerkt via de internetverbinding. Zorg dat de decoder is verbonden met het netwerk. U kunt handmatig controleren via 'Instellingen' > 'Software-update'.

Kan ik een draadloze verbinding gebruiken?

De FAST 3464 heeft geen ingebouwde wifi. U kunt een USB wifi-adapter gebruiken (niet meegeleverd) of de decoder via Ethernet aansluiten.

Wat moet ik doen bij een defecte afstandsbediening?

Vervang de batterijen. Als het nog niet werkt, koop een universele afstandsbediening voor Belgacom TV of neem contact op met uw provider voor een vervanging.

GEBRUIKSAANWIJZING FAST 3464 Belgacom TV SAGEM

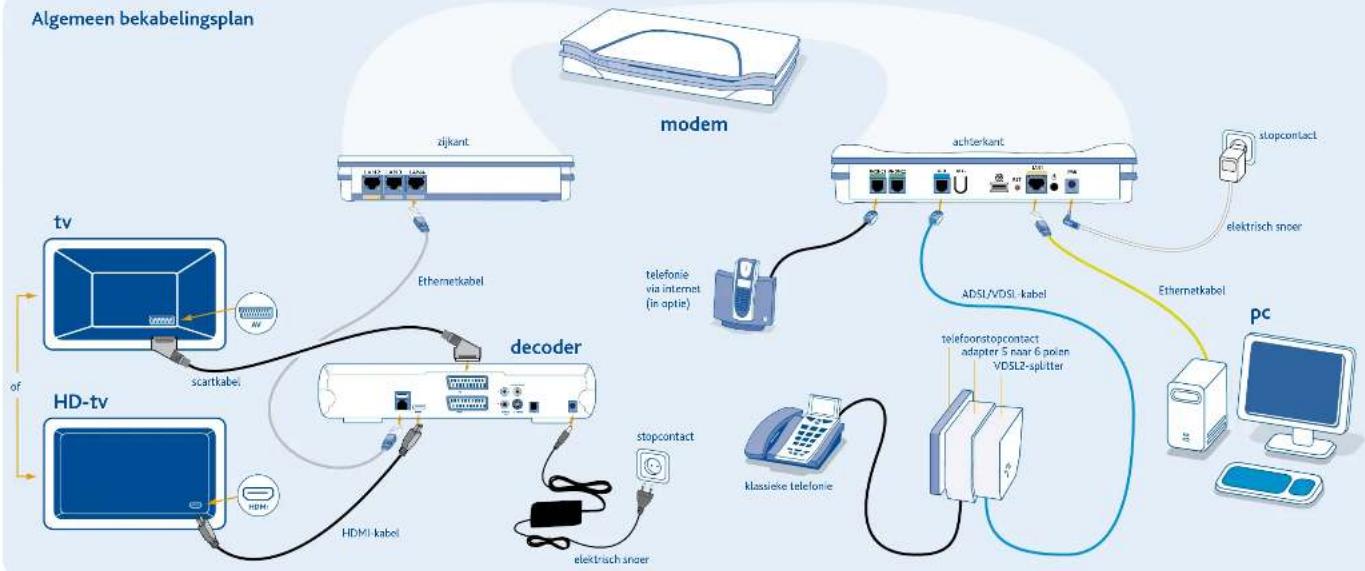

Installatieplan Belgacom TV

Deze doos bevat

1e vakje

1 modern

1 elektrisch snoer en 1 netstroomkabel (om de modem aan te sluiten op het stopcontact)

1 adapter om van 5 naar 6 polen over te schakelen (enkel voor 5-polige stekkers)

1 VDSL2-splitter

Ze vakje

1 decoder

1 afstandsbediening met batterijen

3e vakje • Onmiddellijk of later te gebruiken

2 meter ADSL/VDSL-kabel (am de nu- dem aan te sluiten op de VDSL2-stekker)

1 aansluitdoos voor Ethernetkabels 12 meter ADSL/VDSL-kabel

100 muurklemmen

1,8 meter Ethemetkabel (om de modem aan te sluiten op de pc)

1,5 meter Ethernetkabel (om de decader op de modem aan te sluiten)

1 scartkabel (om de decoder aan te sluiten op de tv)

1 HDMI-kabel (om de decader op de HD-tv aan te sluiten)

1 elektrisch snoer en 1 netstroomkabel (om de decoder aan te sluiten op het stopcontact)
1

Als u slechts een telefoonstopcontact hebt.

Laat uw modem installeren door een Belgacom-technicus als u beschikt over meerdere stopcontacten, een alarmsysteem of een telefooncentrale, een fax af antwoordapparaat. Zo bent u zeker dat uw installatie poed werkt. Tel [phone].

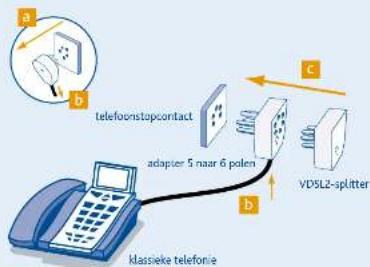

Installeer de VDSL2-splitter

Haal alle toestellen uit het telefoonstopcontact.

Haal de telefoonkabel uit de telefoonstekker en stop die in de adapter. U moet een "klik" horen. U kunt tot 2 telefoons aansluiten op die adapter

Sluit de VDSL2-splitter aan op de adapter. Op die manier kunt u alles aansluiten op een 5-polig telefoonstopcontact.


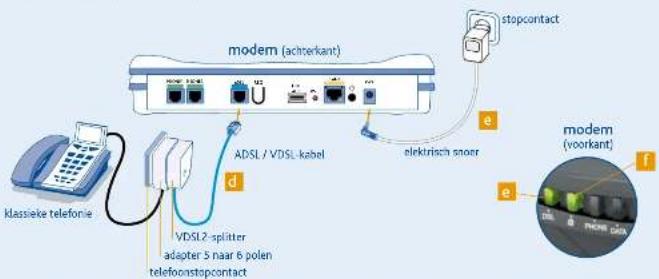

Installeer de modem

d Sluit de ADSL/VDSL-kabel aan op de VDSL2-splitter aan de ene kant en op de modem (xDSL-uitgang achter aan de modem) aan de andere kant. U moet een "klik" horen wanneer u dat doet.
e Sluit de modern aan op de voeding. Controller of het "DSL"-lampje onafgebroken opticht op de voorkant van de modern. Als geen erkel lampje opticht, druk dan op de knop. Lichter aan de modern en kijk opnieuw of het lampje opticht.
De configuratie van de modem start automatisch en kan tot 20 minuten duren. Na de configuratie licht het "@"-lampje op de voorkant van de modem op.

Reageert de modem niet, dan moet u hem herinitialiseren door het elektrisch snoer uit te trekken. Vervolgens sluit u de stroom weer aan.

2

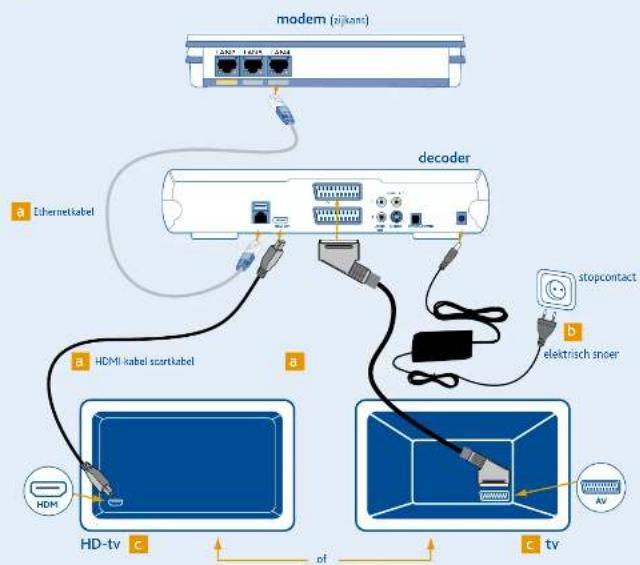

Installeer de decoder

De decoder is aangesloten op de modern (zijkant, "LAN3"- of "LAN4"-uitgang) via de Ethernetkabel, en op de tv via de scart- of HDMI-kabel.

Sluit de stroomadapter van de decoder aan op het stopcontact en druk op de "POWER"-toets op de voorkant. De "POWER"- en "SIGNAL"-lampjes op de voorkant van de decoder moeten oplichten.

Schakel uw televisie aan.

Als u een HD Ready- of Full HD-tv hebt, sluit u die het best aan op uw decoder via de HDMI-kabel, voor een betere beeldkwaliteit.

3

Configureer Belgacom TV Surf op internet

Plaats de batterijen correct in de afstandsbediening.

Maak u alvast vertrouwd met de knoppen van de afstandsbediening tijdens het laden van de software (zie ook de samenvatting in de rubriek "Belangrijkste functies van de afstandsbediening") of raadpleeg de gebruiksaanwijzing van Belgacom TV die u ook in deze doos vindt.

Het laden van de software kan 15 minuten duren, tot het beginscherm te zien is, gevolgd door het configuratiescherm:

Met behulp van de Belgacom TV-afstandsbediening kliest u uw taal; voer uw telefoonnummer en vervolgens uw pincode in (standaard: 1 2 3 4)

Indien het startscherm niet verschijnt, druk dan op de toets HDMI1/HDMI2, AV1/AV2 of EXT1/EXT2 van de afstandsbediening om toegang te krijgen tot het juiste kanaal. Reageert de modem niet, dan moet u hem herinitialiseren door de voedingskabel uit te trekken. Vervolgens sluit u de stroom weer aan.

4

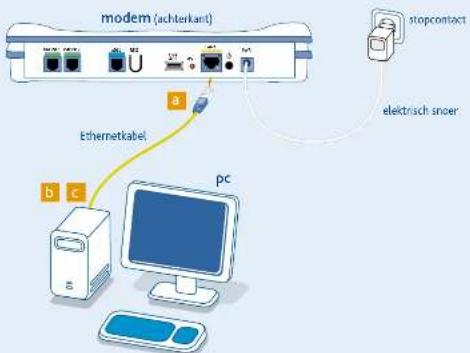

Sluit de Ethernetkabel aan op de modern (achterkant, "LAN1"-uitgang, of zijkant, "LAN2"-uitgang) aan de ene kant en op de computer aan de andere kant. U moet daarbij een "klik" horen.

Schakel uw computer aan.

Stop de Belgacom Easy Install-cd in uw computer om e-mail te configureren en het draadloze netwerk te beveiligen. Klik op de afbeelding van de modern die verschijnt op het scherm, en volg de instructies.

Als de installatie-cd niet opstart, controleer dan de firewall van uw pc. Als u een laptop hebt, verwijdert u de Ethernetkabel zodra de configuraties voltooid zijn. U kunt nu draadloos surfen.

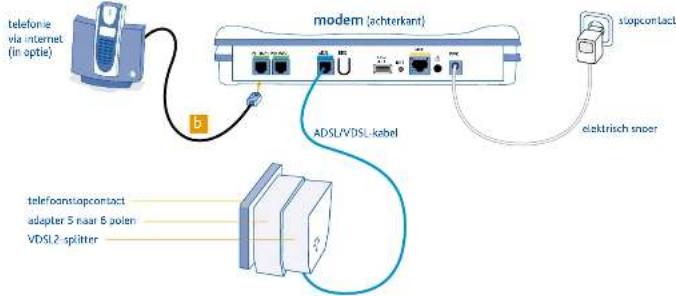

Bel via uw internetaansluiting (in optie)

Met uw modern kunt u ook bellen via uw internetaansluiting.

Neem contact op met uw Belgacom-verkoper om de optie I-Talk te activeren, of bestel die via www.belgacom.be/I-talk Ga vervolgens naar www.belgacom.be/I-talksupport om de optie te configureren.

Sluit uw telefoon aan op de "PHONE 1"-uitgang (en "PHONE 2" als u 2 l-Talk-nummers hebt). De modem moet aan blijven zodat u kunt bellen. Uw computer mag u wel uitschakelen.

Verlengen van kabels (in optie)

Afhankelijk van de configuratie van uw interieur en van uw wensen, kunt u kiezen uit verschillende mogelijkheden.

De blauwe ADSL/VDSL-kabel verlengen

- U kunt twee blauwe ADSL/VDSL-kabels met elkaar verbinden via het witte of blauwe ADSL-verlengstuk

De grijze Ethernetkabel verlengen (tussen de modem en de decoder)

- U kunt twee grijze Ethernetkabels met elkaar verbinden met het grijze Ethernetverlengstuk.

De grijze Ethernetkabel verlengen (door een muur of een vloer)

• Wanneer er een gat werd gemaakt om de kabel doorheen te halen, dan kunt u de Ethernetkabel doorknippen en de verbinding herstellen aan de hand van een verbindingsdoos.
• Om de beide uiteinden met elkaar te verbinden, moet u de mantel van de kabel strippen over een lengte van 4 cm.
• Het blauwe en bruine dradenpaar gebruikt u niet. Snij die af. Haal de isolatie van de resterende draden weg over een afstand van een centimeter.

• U mag enkel de draden aansluiten met de volgende kleuren, en die kleuren moeten onderling met elkaar overeenstemmen.

• oranje 1b

• tweekleurig wit/oranje 1a
• groen 2b

- tweekleurig wit/groen 2a

• Draai de schroefies los, schuif de koperdraad in het juiste contactpunt en draai de schroefies conieuw aan
- De twee kleine schroefjes links en rechts van de cijfer/lettercombinatie stemmen overeen met elkaar en morgen alleen gebruikt worden met steeds dezelfde kleuren.

Voor meer gedetailleerde uitleg kunt u de demo-dvd over de installatie van Belgacom TV bekijken die u in deze doos vindt.

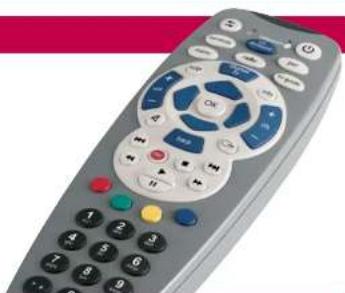

Belangrijkste functies van de afstandsbediening

Enkele basisprincipes

• Het blauwe lampje van Belgacom TV moet een paar ogenblikken blijven branden voor u uw afstandsbediening kunt gebruiken om de decoder te configureren.
• Om een keuze te maken, gebruikt u de toetsen van uw afstandsbediening. Uw keuze wordt met een oplichtende balk duidelijk gemaakt.
  • Druk op de toets (OK) om uw keuze te bevestigen.
• Soms zijn er meer rubrieken dan er op het scherm kunnen worden weergegeven. Om die te kunnen bekijken, gebruikt u de toetsen van uw afstandsbediening.
• Om een opdracht te verlaten, drukt u op de toets

Voor gedetailleerde uitleg over het gebruik van de afstandsbediening kunt u de gebruikshandleiding van Bolgacom TV raadplegen, die u in deze doos terugvindt.
