Producttype	Afzuigkap (wandmontage)
Merk	Teka
Model	C-810
Afmetingen (B x H x D)	60 cm x 15 cm x 50 cm (ongeveer)
Gewicht	12 kg (ongeveer)
Kleur	RVS / Wit (afhankelijk van variant)
Voeding	220-240 V ~ 50 Hz
Vermogen motor	250 W
Afzuigcapaciteit (max)	750 m³/u
Aantal snelheden	3 + intensiefstand
Verlichting	2x LED-lampen (meegeleverd)
Filtertype	Aluminium vetfilter (afwasbaar)
Koolstoffilter	Optioneel (voor recirculatie)
Geluidsniveau	55 dB (laagste stand) - 65 dB (hoogste stand)
Energieklasse	A+ (geschat)
Uitblaas richting	Boven of achter
Bediening	Drukknoppen / schuifschakelaar
Montage	Inbouw onder keukenkastje
Onderhoud	Vetfilter maandelijks reinigen; koolstoffilter elke 3-6 maanden vervangen
Veiligheid	CE-markering, oververhittingsbeveiliging
Reparatie	Originele onderdelen beschikbaar via Teka-service
Garantie	2 jaar (standaard)

Veelgestelde vragen - C-810 TEKA

Hoe installeer ik de afzuigkap correct?

Zorg voor voldoende ruimte boven het fornuis (minimaal 65 cm bij elektrisch, 75 cm bij gas). Bevestig de kap stevig aan de muur of het kastje. Sluit de afvoer aan op een buitenluchtkanaal of gebruik een koolstoffilter voor recirculatie.

Hoe vaak moet ik het vetfilter reinigen?

Het aluminium vetfilter kan in de vaatwasser of met de hand worden gereinigd. Doe dit elke maand bij normaal gebruik om een optimale afzuigprestatie te behouden.

Wat doe ik als de afzuigkap niet meer goed zuigt?

Controleer eerst of het vetfilter niet verstopt is. Reinig indien nodig. Bij recirculatie-modus vervang dan het koolstoffilter. Ook kan het afvoerkanaal geblokkeerd zijn.

Hoe vervang ik de LED-verlichting?

Schakel de stroom uit. Verwijder de lampenhouder door deze voorzichtig los te klikken. Vervang de LED-lamp door eenzelfde type (bijv. G9 of ingebouwde LED). Raadpleeg de handleiding voor het juiste type.

Kan ik de afzuigkap gebruiken zonder afvoer naar buiten?

Ja, dat is mogelijk met een recirculatieset inclusief koolstoffilter. De lucht wordt dan gezuiverd en terug de keuken in geblazen. Let op: de koolstoffilter moet regelmatig worden vervangen.

Waarom maakt de afzuigkap veel lawaai?

Controleer of er geen voorwerpen in de ventilator zitten. Ook een versleten motor of losse onderdelen kunnen lawaai veroorzaken. Smeer de motor indien nodig (zie handleiding). Het geluidsniveau kan oplopen tot 65 dB op de hoogste stand.

Wat is de maximale afzuigcapaciteit?

De Teka C-810 heeft een maximale afzuigcapaciteit van circa 750 m³/u. Dit is voldoende voor een middelgrote keuken.

Hoe stel ik de afzuigkap in op recirculatie?

Monteer een koolstoffilter in de kap (achter het vetfilter). Sluit de uitblaasopening af met het meegeleverde deksel indien nodig. Zet de kap op recirculatiemodus volgens de instructies in de handleiding.

Waar vind ik reserveonderdelen voor deze afzuigkap?

Originele onderdelen zoals vetfilters, koolstoffilters en LED-lampen zijn verkrijgbaar via de Teka-service of erkende dealers. Ook online bij gespecialiseerde winkels.

Heeft de afzuigkap een automatische uitschakeling?

Sommige modellen hebben een timerfunctie die de kap na bijvoorbeeld 10 minuten uitschakelt. Raadpleeg de handleiding voor de specifieke functies van de C-810.

GEBRUIKSAANWIJZING C-810 TEKA

39011 Santander (Spanje) 35708 Haiger (Duitsland)

Tel.: [phone] Tel.: [phone]

Fax: [phone] Fax: [phone]

http://www.teka.net http://www.teka.net

Gebruikshandleiding

Afzuigkappen C-610/C-620/C-710/C-810/C-910/C-920

Hartelijk gefeliciteerd met uw keuze. We zijn er zeker van dat dit moderne, functionele en praktische product, vervaardigd uit materialen van de beste kwaliteit, aan al uw eisen zal voldoen.

Gelieve alle hoofdstukken van deze GEBRUIKSHANDLEIDING te lezen alvorens de afzuigkap voor het eerst te gebruiken om een optimale werking te waarborgen, storingen ten gevolge van fout gebruik te voorkomen en kleine problemen te verhelpen.

Bewaar deze handleiding. Hierin vindt u steeds nuttige informatie over de afzuigkap die ook andere mensen van dienst kan zijn voor het gebruik ervan.

Veiligheidsvoorschriften

* Volg de installatie- en aansluitingsaanwijzingen alvorens u de afzuigkap voor het eerst in gebruik neemt.

* Trek nooit aan de kabel om de stekker van de afzuigkap uit te trekken. Trek steeds aan de stekker.

* Zet de afzuigkap niet aan als de elektriciteitskabel versleten of beschadigd is of indien het bedieningspaneel tekenen van slijtage verloont.

* Indien de afzuigkap uitvalt of abnormaal werkt, trek dan de stekker uit het lichtnet en raadpleeg de technische dienst.

* Laat geen kookplaat aanstaan zonder pan erop onder de afzuigkap.

* Laat zich in geen enkel onderdeel van de afzuigkap vet ophopen, vooral in de filter aangezien dit voor BRANDGEVAAR KAN ZORGEN.

* Flambeer nooit onder de afzuigkap.

* Raadpleeg alvorens de afzuigkap te installeren de plaatselijke regels en voorschriften die van kracht zijn met betrekking tot de huidige normen op gebied van lucht en dampen.

* Controleer alvorens de afzuigkap aan le sluiten op het lichtnet dat zowel de spanning als de frequentie overeenstemmen met de waarden op het identificatieplaatje aan de binnenkant van de afzuigkap.

* Bij afzuigkappen met stekker, moet deze bereikbaar zijn of een omnipolaire schakelaar worden geïnstalleerd met een minimum afstand van 3 mm tussen de contacten.

* Het vertrek moet voorzien zijn van voldoende ventilatie indien de afzuigkap wordt gebruikt samen met andere toestellen die niet op elektrische stroom werken.

* We raden aan handschoenen te gebruiken en voorzichtig te zijn wanneer u de binnenkant van de afzuigkap reinigt.

* Uw afzuigkap is ontworpen voor thuisgebruik en enkel voor het uitstoten en zuiveren van dampen die voortkomen uit voedselbereiding. Ander gebruik van de afzuigkap is op uw eigen verantwoordelijkheid en kan gevaarlijk zijn.

* Neem contact op met uw plaatselijke Technische Dienst voor reparaties, inclusief de vervanging van de stroomkabel, en gebruik steeds originele reserveonderdelen. Reparaties en wijzigingen die door anderen worden uitgevoerd, kunnen het apparaat beschadigen of voor een slechte werking zorgen, waardoor uw veiligheid in gevaar wordt gebracht. De fabrikant is niet aansprakelijk voor onrechtmatig gebruik van het apparaat.

4

5

1

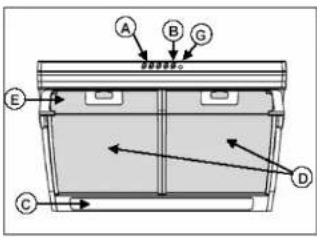

Beschrijving van het toestel

(Afo. 1)

A Motorbediening voor de selectie van drie snelheden
B Lichtschakelaar onafhankelijk van de motorbediening.
C Verlichting aan de hand van lampen
D Filters boven kookzone, gemakkelijk te verwijderen voor reiniging
E Uittrekdeel voor een groter dampopvanggebied
F. Mogelijkheid tot het plaatsen van een actieve koolstofffilter
G Controlelampje voor de werking van de motor
H-I Anti-terugvoerklepjes te plaatsen in de voorziene holtes in de uitlaatopening.

Gebruiksaanwijzingen

Door zoals op afbeelding 2 op de bediening te drukken, kunt u de functies van de afzuigkap gebruiken.

Voor een betere afzuiging raden we aan de afzuigkap enkele minuten vóór het koken aan te zetten (3 - 5 minuten) zodat de luchtstroom ononderbroken en stabiel is bij het afzuigen van de dampen.

Laat de afzuigkap eveneens enkele minuten na het koken aanstaan zodat alle dampen en geuren worden uitgestoten.

Reiniging en onderhoud

Zorg ervoor dat de afzuigkap afgekoppeld is van het lichtnet alvorens enige reinigings- of onderhoudsactiviteiten uit te voeren.

Volg voor de reiniging en het onderhoud de veiligheidsvoorschriften.

Filterreiniging

Maak de vergrendeling los om de filters te verwijderen. Reinig de filter ofwel door deze in de vaatwasmachine te plaatsen (zie opmerkingen) ofwel door deze in warm water te laten weken om het verwijderen van vet te vergemakkelijken. U kunt ook speciale sprays gebruiken (beschem de niet metalen delen). Laat de filter na het reinigen volledig dragen.

Opmerkingen: reinigen in de vaatwasmachine met agressieve reinigingsmiddelen kan het oppervlak van metalen delen zwart maken, zonder dat dit de dampvasthoudende eigenschappen aantast.

N.B. De filter moet minstens één keer per maand worden gereinigd, afhankelijk van hoe vaak de afzuigkap wordt gebruikt. Denk eraan dat tijdens het koken vet wordt opgeslagen in de afzuigkap, of deze nu aanstaat of niet.

Reiniging van de afzuigkapbehuizing

Het is raadzaam warm (ongeveer 40°C) zeepwater te gebruiken. Drenk een doek in het zeepwater om de afzuigkap te reinigen en besteed vooral aandacht aan de roosters. Droog nadien af met een pluisvrije doek.

Opmerking:

* Gebruik nooit metalen schuursponsjes of bijtende producten die het oppervlak kunnen beschadigen.

* Schraap nooit met metalen voorwerpen zoals messen, scharen, enz.

Actieve koolstofffilter

Om de koolstofffilter te plaatsen, demonteer de klep, plaats de filter in de hiertoe voorziene positie en monteer de klep opnieuw.

De koolstofffilter heeft een levensduur van drie tot zes maanden, afhankelijk van de bijzondere gebruiksomstandigheden.

De actieve koolstofffilter kan noch gewassen noch bijgevuld worden. Wanneer de koolstofffilter opgebruikt is, moet deze vervangen worden.

Om opgebruikte filters te vervangen door een nieuwe, verwijder de oude filter en ga vervolgens te werk als voor het plaatsen.

Nederlands

Lampen vervangen

* Verwijder de filterhouder om bij de lampen te kunnen.
* Koppel de afzuigkap eerst af van het lichtnet en ga na of de te vervangen lampen niet heet zijn.
* Het maximum vermogen van de lamp bedraagt 40W.

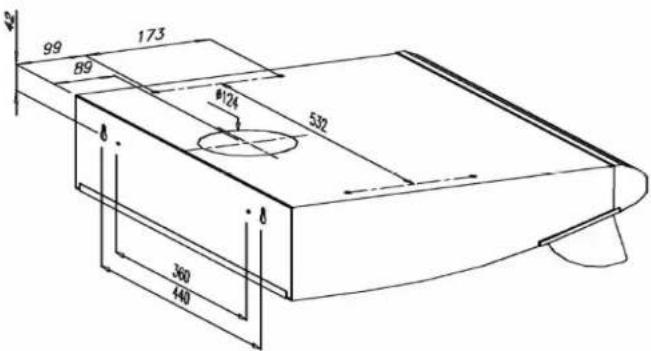

Technische informatie

(Afb.3)

Afmetingen Breedte = 600 mm

Diepte = 500 mm

Hoogte = 150 mm

Elektrische eigenschappen

ZIE TYPEPLAATJE

Vervaardigd in de Europese Gemeerschap - C.I.F.: A-39004932
Mod. KXX-ZZ	Serenr. AA-000000
Type Z-000000
Lampvormogen	2 x 40 W ELEKT.

Installatie

Om de afzuigkap aan het keukenblok te bevestigen wordt het patroon op pagina 18 gebruikt.

Het onderste deel van de afzuigkap moet op een minimum hoogte van 60 cm boven de kookplaat voor een elektrisch fornuis en 65 cm voor een gasfornuis worden geplaatst. Indien de aanwijzingen van het gasfornuis een grotere afstand aangeven, moet deze nageleefd worden.

De afzuigkap moet worden aangesloten op een wandcontactdoos met aarding.

Wanneer de afzuigkap tegelijkertijd werkt met andere niet elektrische kooktoestellen, mag de uitlaatluchtdruk niet hoger zijn dan 4 Pa (4 x 10 ^-5 bar).

Voor een optimale werking mag de externe uitlaatleiding niet langer zijn dan VIER meter of meer dan twee hoeken van 90° ('ellebogen') bevatten.

Hoewel het raadzaam is naar buiten te ventileren, kunnen actieve koolstoffilters worden gebruikt waardoor de dampen terug naar de keuken gevoerd kunnen worden via de uitlaatpijp.

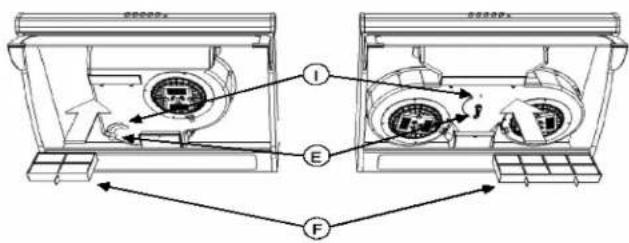

Om de dampen via het bovenste deel af te voeren is een externe afvoerleiding nodig en moet de afvoerhendel op de "E" positie staan (Afo. 5).

Bij het plaatsen van de kleine (anti-terugvoer) uitlaatslang moet u er voor zorgen dat de overige uitlaten behoorlijk zijn afgesloten.

Om terugvoer via de actieve koolstofffilter mogelijk te maken, moet de afvoerhendel op de "I" positie worden geplaatst. Dan moet de actieve koolstofffilter in de voorziene gleuf worden geplaatst.

In geval van problemen

Ga het volgende na alvorens technische bijstand te zoeken:

Defect Mogelijke oorzaak ∅plossing
	De kabel is niet aangesloten Sluit de stroomkabel aan De afzuigkap werkt niet
	De stekker ontvangl geen stroom	Controleer/herstel het elektrische circuit
De afzuigkap zuigt niet voldoende af of trilt	Filter verzadigd met vet Reing of vervang filter
	Uitlaat verstopt Verwijder verstopping
	Ongeschikte luchtleiding Neem contact op met de installateur en volg de aanwijzingen van deze handleiding
	Lamp stuk Vervang del lamp De lamp werkt niet
	Lamp los Draai de lamp vast

TEKA INDUSTRIAL, S.A. behoudt zich het recht voor correcties uit te voeren aan de apparaten wanneer dit nodig of nuttig wordt geacht, zonder dat hierdoor de fundamentele eigenschappen ervan worden gewijzigd.
