Merk	Vendomatic
Model	H 668
Producttype	Naaimachine
Soort	Mechanisch met vliegwiel
Steeklengte	Instelbaar via knop (0-4)
Zigzag-functie	Ja, instelbaar via zigzagknop en breedte-aanduiding
Achteruitnaaien	Ja, via ingedrukte knop R
Transporteur	Hoogte instelbaar (up/down) voor verschillende stoffen
Spoelwinder	Ja, geïntegreerd
Naaldtype	Standaard huishoudnaald
Verlichting	Ja, ingebouwde lamp met schakelaar
Voeding	Mechanisch, handbediend via vliegwiel
Afmetingen (ca.)	40 x 18 x 30 cm (L x B x H)
Gewicht (ca.)	5 kg
Onderhoud	Reiniging grijperbaan en smeren volgens handleiding
Veiligheid	Vliegwiel alleen naar toe draaien; niet met knop op 0 starten
Reparatie	Reserveonderdelen beschikbaar via leverancier
Inbegrepen accessoires	Naald, klos, spoel, schroevendraaier, voetjes (o.a. zoomvoetje)

Veelgestelde vragen - H 668 Vendomatic

Hoe rijg ik de bovendraad in?

Draai het vliegwiel tot de naald in de hoogste stand staat. Plaats de garenklos op de kloshouderpen. Voer de draad door de armdraadgeleider, dan tussen de spanningsschijven, door het spanningsveertje, onder de draadgeleider door naar het oog van de draadhefboom, dan naar beneden door de draadgeleider op de frontplaat en door de lus aan de naaldstang. Steek de draad van links naar rechts door het oog van de naald.

Hoe stel ik de steeklengte in?

Gebruik de draaiknop met cijfers. Hoe hoger het cijfer, hoe groter de steek. Voor dunne stoffen een kleine steek, voor grove stoffen een grote steek. Let op: niet beginnen met naaien op stand 0.

Wat moet ik doen als de naald breekt?

Schakel de machine uit. Verwijder de gebroken naald en plaats een nieuwe naald van het juiste type (bijv. 100 voor plastic). Controleer of de naald niet verbogen is en of de naaldklemschroef goed is aangedraaid.

Hoe haal ik de onderdraad op?

Houd de bovendraad vast, draai het vliegwiel een slag zodat de naald omlaag en omhoog gaat. Trek voorzichtig aan de bovendraad; de onderdraad komt mee omhoog. Leg beide draden onder de persvoet naar achteren.

Hoe maak ik een knoopsgat?

Gebruik de speciale knoopsgatenvoet en volg de markeringen op de machine. Stel de zigzagknop in op de gewenste breedte en naai langs de markeringen. Knip het gat open met een tornmesje.

Waarom slaat de machine steken over?

Dit kan komen door een botte of verkeerde naald, onjuiste draadspanning, of de naald is niet goed geplaatst. Controleer ook of de draad correct is ingeregen.

Hoe zet ik een knoop aan?

Zet de transporteur op 'down'. Plaats de knoop onder de persvoet, laat de naald in een knoopsgat zakken, naai een paar steken, verplaats de knoop naar het volgende gat en herhaal. Zet de draad vast.

Hoe reinig ik de grijperbaan?

Verwijder de naald en de persvoet. Draai de schuifplaat open. Gebruik een borsteltje om pluisjes en stof te verwijderen. Smeer de grijperbaan licht in met naaimachineolie.

Wat is de juiste draadspanning?

De spanning is goed als de steek aan beide kanten van de stof er gelijk uitziet. Test op een proeflapje. Draai aan de spanningsregelaar voor fijne aanpassingen.

Hoe gebruik ik de transporteur voor dikke stoffen?

Druk de transporteurknop op 'up' voor zwaardere stoffen. Voor zeer dunne stoffen zet u beide knoppen omhoog. Voor stoppen zet u de knop op 'down'.

GEBRUIKSAANWIJZING H 668 Vendomatic

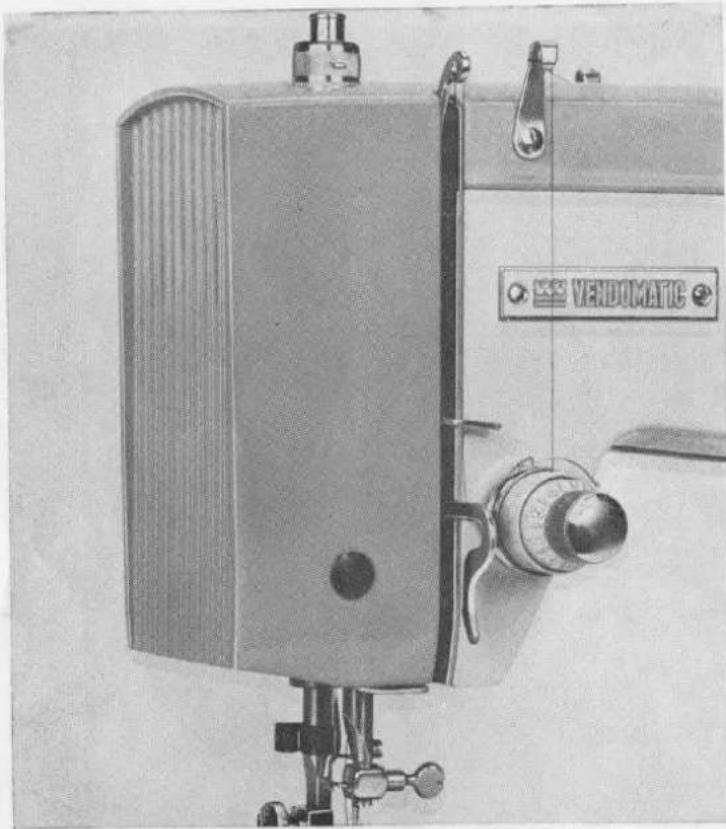

Naam van elk onderdeel

1-2 Automatische drukregelaar
3 Draadhefboom
4 Draadgeleider
5 Bovenkap
6 Kloshouderpen
7 Steeklengteknop met nummering
8 Vliegwiel
9 Spoelwinderasje
10 Spoelwinder
11 Spoelwinder-draadgeleider
12 Transporteurknop beneden (down)
13 Transporteurknop boven (up)
14 Huis van de naaimachine
15 Grondplaat
16 Spanningsregelaar
17 Aantrekveer
18 Draadgeleiderveer
19 Naaldklemschroef
20 Transporteur
21 Beweegbare naaivoet
22 Naald
23 Schuifplaatje
24 Persvoetschroef
25 Naaldstang
26 Draadafsnijder
27 Lichtschakelaar

28 Draadgeleiders

30 Zig-zag knop

31 Zig-zag steekbreedte aanduiding

32 Knop voor automatisch achteruitnaaien

33 Naaldplaat

34 Motorriempje

35 Frontplaat draaibaar

36 Spanningsplaatjes

37 Zig-zag momentknop

38 Naaldstandhendel (H668)

Gerrijts

Handelsstraat 14

9501 ET Stadskanaal

tel. [phone]

www.naaimachinehandel.com

en www.paspop.com

[e-mail]

Het inrijgen van de bovendraad

1. Draai het vliegwiel naar U toe tot de naaldstang op haar hoogste stand staat.
2. Zet de garenklos op de kloshouderpen.
3. Voer de draad door de armdraadgeleider.
4. Laat de draad van de draadgeleider naar beneden lopen en tussen de spanningsschijven van rechts naar links weer omhoog. Trek de draad door het spanningsveertje.
5. Voer de draad onder de draadgeleider door naar het oog van de draadhefboom. Steek de draad van rechts naar links in.
6. Trek de draad naar beneden door de draadgeleider op de frontplaat en vandaar door de lus aan de naaldstang.
7. Steek tenslotte de draad van links naar rechts door het oog van de naald.

Het regelen van de steeklengte

1. De gewenste steeklengte wordt ingesteld met de draai-knop.
2. Hoe hoger het cijfer op de steeklengteschaal, des te groter is de steek. Kleine steek voor dunne stoffen. Grote steek voor grove en zware stoffen, uitgezonderd tafzijde, waarvoor een dunne naald en een grote steeklengte zijn vereist.
   Voor het naaien van plastic geldt een dikke naald (100) en een grote steeklengte.
3. Wilt U achteruit naaien dan drukt U knop R zo ver mogelijk in. Zolang de knop blijft ingedrukt, naait de machine met dezelfde steeklengte achteruit. Zodra U de knop loslaat, naait de machine weer vooruit.

Attentie.

Niet beginnen te naaien met de knop op 0-stand.

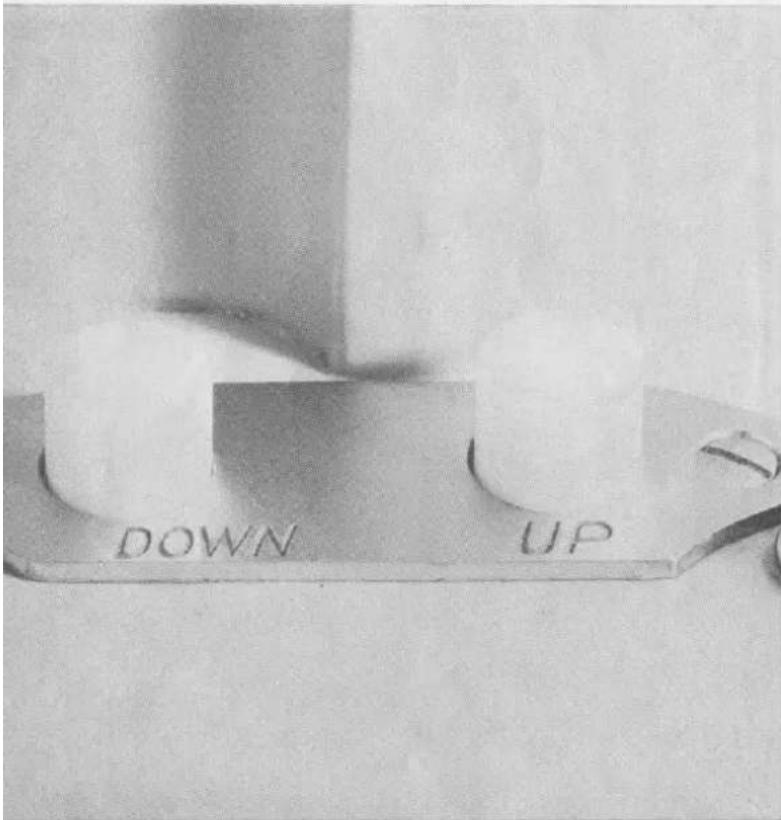

Het gebruik van de transporteur

Door gebruik van de transporteurknop kunt U de transporteurhoogte regelen voor verschillende weefsels.

1. Voor zeer dunne weefsels zet U beide knoppen omhoog, voor zwaardere stoffen knop - Up - indrukken.
2. Voor stoppen en knopen aanzetten op „Down".
3. Bij stoppen en borduren persvoetdruk verlichten.

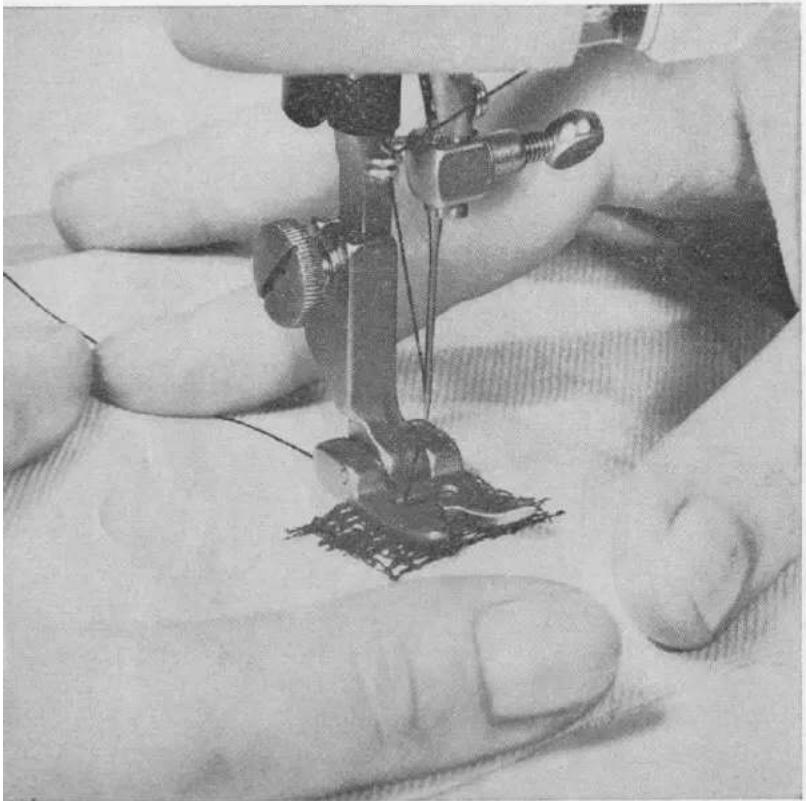

Het stoppen

Transporteur uitschakelen (knop op down).

Persvoetdruk zeer los.

Stof strak houden.

Machine snel laten draaien.

Stof van achteren naar voren bewegen onder de persvoet.

Het verdient aanbeveling om bij stoppen 2-draadsgaren te gebruiken, het z.g. machine stopgaren.

Men kan ook de stof spannen in een zgn. spanraam.

Dan de persvoet van de naaimachine halen en de persvoethendel omlaag zetten. Verdere handelingen als hierboven.

Naden afwerken

Zig-zag knop op 4 plaatsen.

Steeklengte tussen 2 - 3.

Af te werken stof half onder de persvoet leggen.

Zo, dat één steek op de stof en de andere naast de stof komt.

Stof losjes leiden.

Gerrijts

Handelsstraat 14

9501 ET Stadskanaal

tel. [phone]

www.naaimachinehandel.com

en www.paspop.com

[e-mail]

Naam van elk onderdeel
Bijzondere voordelen 1
Ontkoppelen en weer inschakelen van het naaimechanisme 2
Het winden van een spoelklosje 3
Het spoelklosje verwisselen 4
Het inzetten van de naald 5
Het inrijgen van de bovendraad 6
Het gereedmaken van de machine voor het naaien 7
Verplaatsen van de naaldstand (alleen bij H668 machine) 8
Ophalen van de onderdraad 9
Het regelen van de draadspanningsknop 10
De juiste spanning 11
Het regelen van de steeklengte 12
Het regelen van de persvoetdruk 13
Het gebruik van de transporteur 14
Hoe regelt men de zig-zag-steek 15
Het verwijderen van het werk 16
Het aanzetten van knopen 17
Het maken van knoopsgaten 18
Het inzetten van een ritssluiting 19
Het stoppen 20
Het gebruik van de watteerliniaal 21
Het koord opnaaien 22
Het gebruik van het zoomvoetje 23
Het gebruik van de stofgeleider met plaatschroef
Naden afwerken 25

Garen- en naaldentabel 26

Kleine storingen en mogelijke oorzaken 27

Het schoonmaken van de grijperbaan 28

Het smeren van de machine 30

Enkele nuttige wenken 31
