Type product	Doorstroomtoestel (gasgestookt)
Model	WR 325-1 AMO
Merk	Bosch
Categorie	Waterverwarmer
Energiebron	Aardgas / propaan
Vermogen (thermisch)	24 kW
Watercapaciteit	11 L/min bij ΔT 35 °C
Aansluiting water	G 1/2"
Aansluiting gas	G 1/2"
Afmetingen (H x B x D)	545 x 310 x 220 mm
Gewicht	8,5 kg
Elektrische voeding	230 V / 50 Hz / 60 W
Veiligheidsvoorzieningen	Vlambeveiliging, oververhittingsbeveiliging, thermische zekering
Ontsteking	Elektronisch (batterij of netstroom)
Afvoer rookgas	Concentrisch (Ø 60/100 mm)
Waterdruk (min/max)	0,2 - 10 bar
Gasklasse	II2HS3P
Toepassing	Tapwaterverwarming (keuken, badkamer)
Montage	Wandmontage

Veelgestelde vragen - WR 325-1 AMO BOSCH

Hoe kan ik de temperatuur instellen op mijn Bosch WR 325-1 AMO?

Draai aan de temperatuurregelaar op het voorpaneel. De gewenste watertemperatuur wordt digitaal weergegeven. Wacht enkele seconden tot de brander aanzet.

Wat moet ik doen als de waterverwarmer niet ontsteken?

Controleer de gasaanvoer (gas kraan open) en de waterdruk (minstens 0,2 bar). Zorg dat de batterijen van de ontsteking (indien van toepassing) voldoende spanning hebben. Raadpleeg de handleiding voor storingscodes.

Kan ik de WR 325-1 AMO ook op propaan gebruiken?

Ja, het toestel is geschikt voor zowel aardgas als propaan. Bij omschakeling moet eventueel de sproeier worden vervangen. Laat dit door een erkend installateur doen.

Heeft het toestel een brander die continu brandt?

Nee, het is een doorstroomtoestel met modulerende brander. De brander schakelt alleen in als er warm water wordt afgenomen en past zijn vermogen aan de gevraagde hoeveelheid water aan.

Hoe onderhoud ik de waterverwarmer?

Jaarlijks onderhoud is aanbevolen. Laat de warmtewisselaar en brander reinigen door een vakman. Controleer de rookgasafvoer op verstopping. Ontlucht het watercircuit indien nodig.

Wat betekent de knipperende LED op het display?

De LED geeft een foutcode aan. Raadpleeg de foutcode tabel in de handleiding. Voorbeelden: knipperend groen = normale werking, rood = storing. Veelvoorkomende storing: onvoldoende waterdruk.

Is het toestel vorstbestendig?

Het toestel heeft een vorstbeveiliging die bij temperaturen onder 5 °C de brander inschakelt. Plaats het toestel bij voorkeur niet in een onverwarmde ruimte zonder vrieswacht.

Kan ik de watertemperatuur begrenzen?

Ja, via de maximum temperatuur instelling in het menu. Dit is handig om verbrandingsgevaar te voorkomen. Stel de max temperatuur in op 55 °C of lager.

Welke accessoires zijn verkrijgbaar voor dit model?

Er zijn concentrische rookgassystemen, verlengstukken en aansluitsets voor water en gas. Ook thermostatische mengventielen voor extra veiligheid zijn optioneel.

Waar vind ik het serienummer van het apparaat?

Het typeplaatje bevindt zich aan de onderzijde of achterzijde van het toestel. Het serienummer is nodig voor garantie en onderdelenbestelling.

GEBRUIKSAANWIJZING WR 325-1 AMO BOSCH

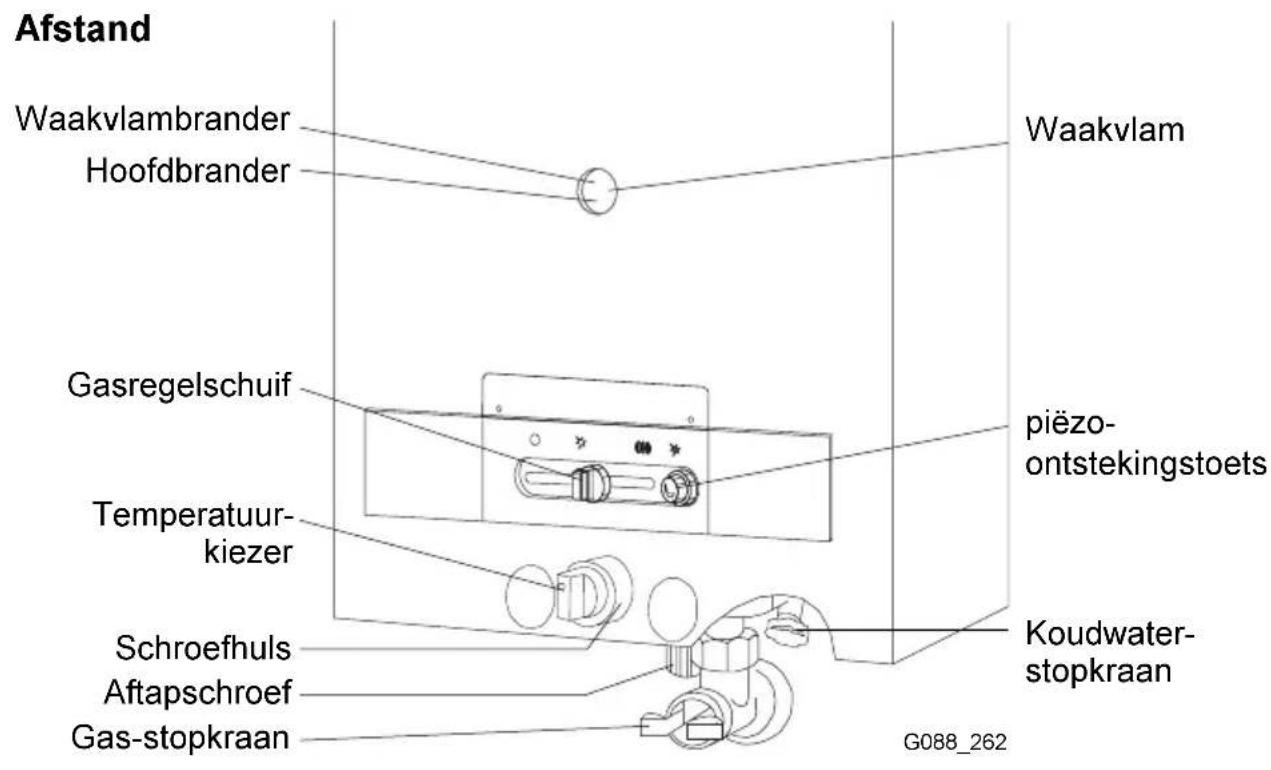

Voor het lezen van de handleiding de omslagzijde uitvouwen.

Geachte gebruiker,

Uw installateur heeft een BOSCH geiser geinstalleerd.

• Instellingen en veranderingen aan de installatie en de daartoe behorende rookgasafvoer dienen te worden uitgevoerd door een erkend installateur.
• Voor een juist functioneren van het toestel, dient het onderhoud regelmatig door een erkend installateur te worden verricht.
• Gebruikt u in de opstellingsruimte geen corrosiebevorderende middelen, zoals chloor, fluor, die bijvoorbeeld in oplosmiddelen, lijm, drijfgas en reinigings- middelen zitten.

VOOR UW VEILIGHEID

Bij gaslucht:

1. Sluit de gaskraan
2. Ramen openen
3. Geen elektriciteitsschakelaars gebruiken
4. Open vuur doven
5. Direkt energiebedrijf/gastechnisch installateur waarschuwen

Plaats en gebruik geen licht ontvlambare materialen en vloeistoffen in de nabijheid van het toestel.

Direkt

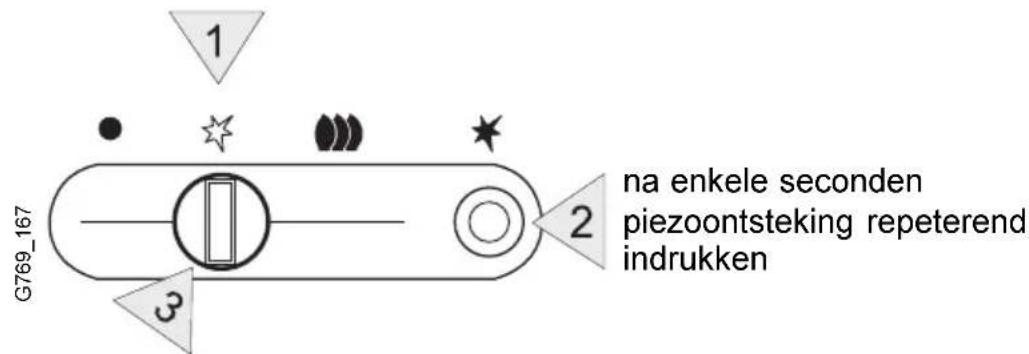

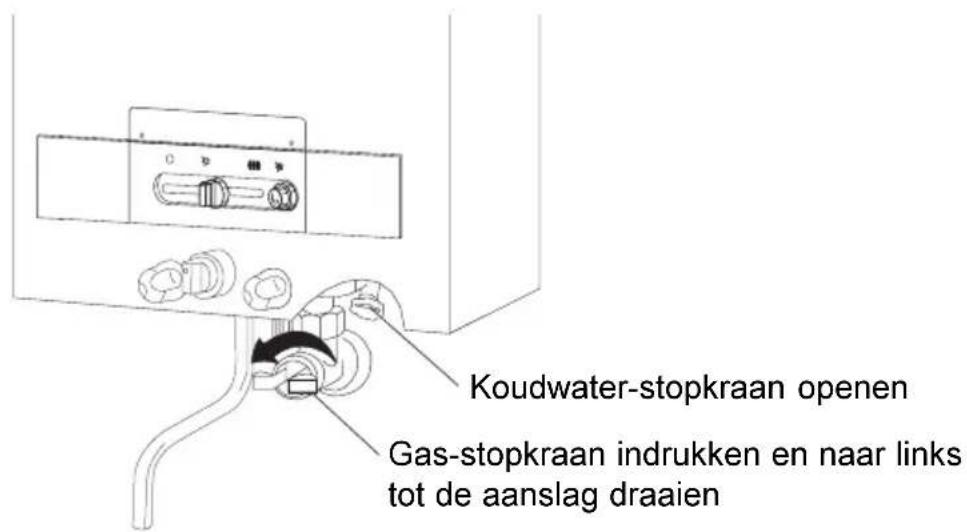

Aansteken

Stekker in wandkontaktdoos steken

Toets volledig indrukken en ingedrukt houden

na ca 10 seconden ingedrukt houden, loslaten.

Indien de waakvlam niet brandt, deze aansteekhandeling herhalen.

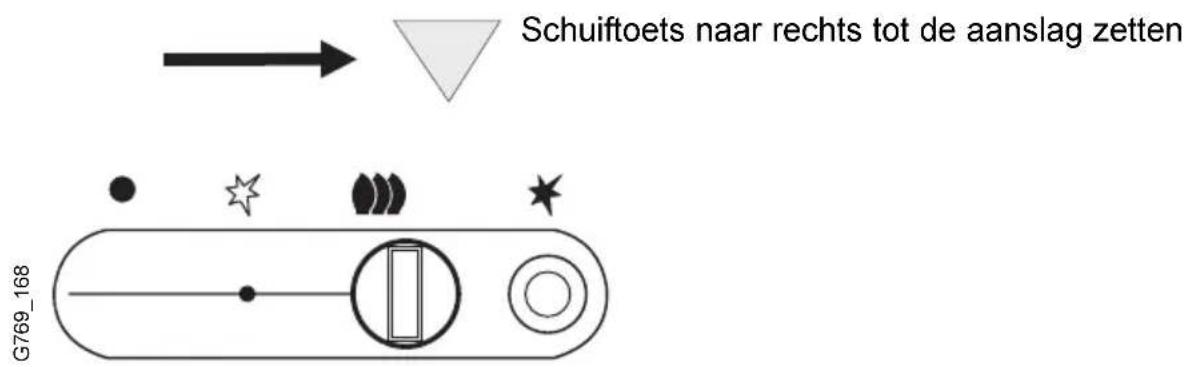

Bedrijfstand

Als men nu warmwater tapt, brandt de hoofdbrander

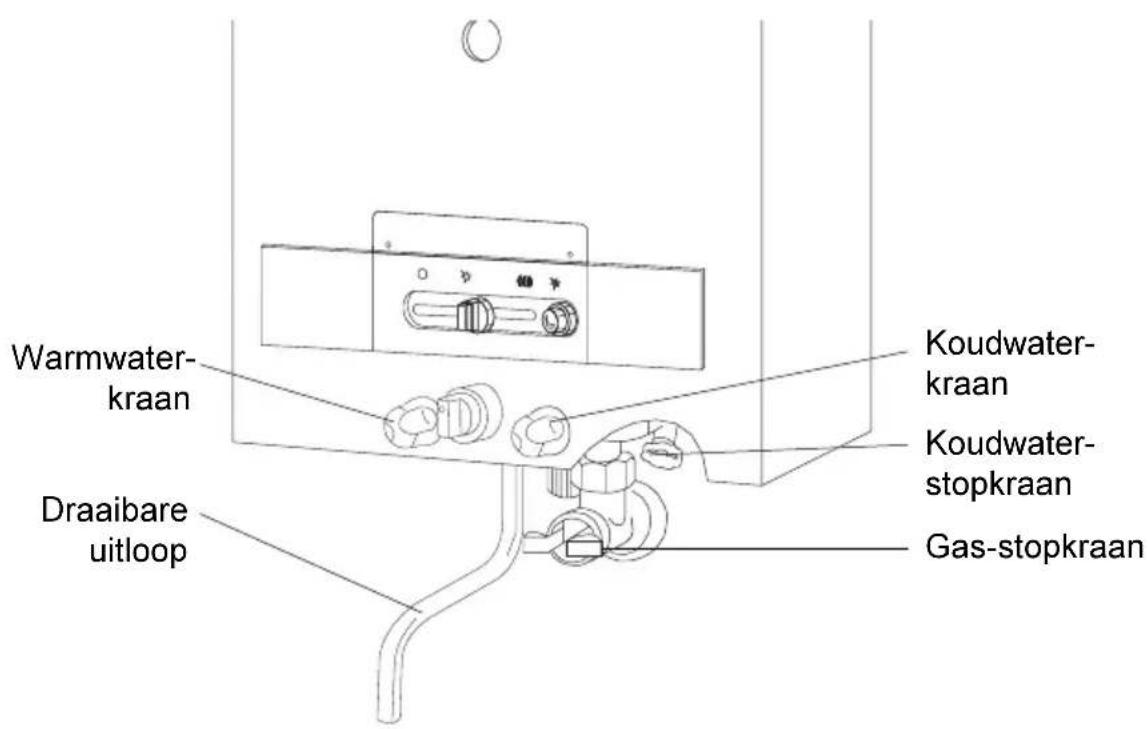

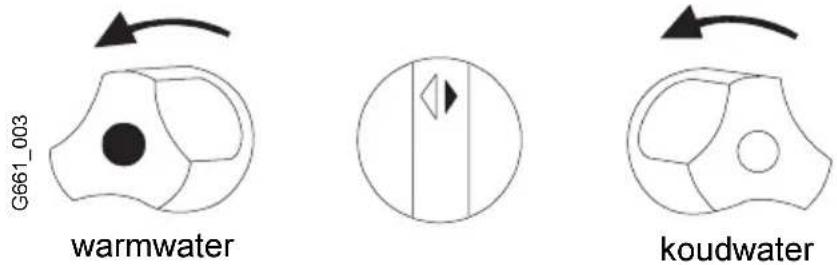

Water afname

Aan een op afstand liggend tappunt (wastafel, douche of bad) kan warm water afgenomen worden.

Temperatuurregeling

Tegen klokrichting in draaien: veel water = warm

In klokrichting draaien: weinig water = heet

Bij zeer hard water wordt aangeraden, de temperatuurkiezer zo in te stellen, dat de uitstroomtemperatuur niet hoger wordt dan 50 °C.

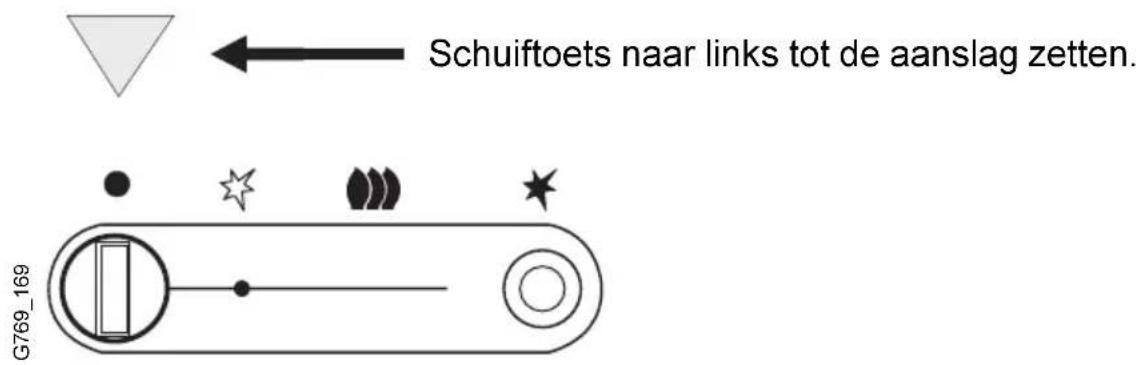

Uitzetten

Als men gedurende langere tijd geen warm water gebruikt. Hierbij dooft ook de waakvlam.

Stekker uit wandkontaktdoos nemen

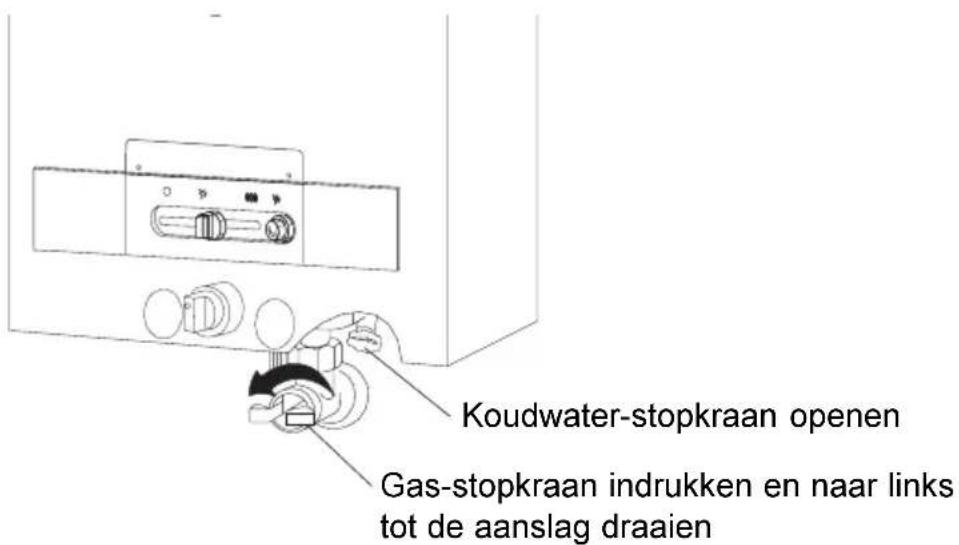

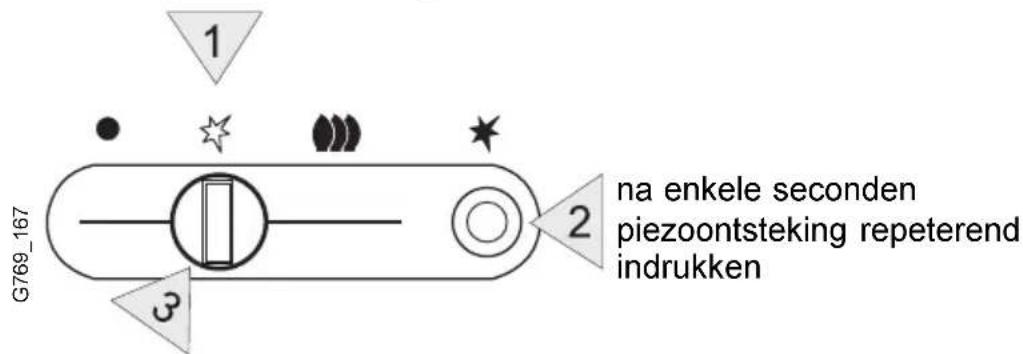

Aansteken

Stekker in wandkontaktdoos steken

Toets volledig indrukken en ingedrukt houden

na ca 10 seconden ingedrukt houden, loslaten.

Indien de waakvlam niet brandt, deze aansteekhandeling herhalen.

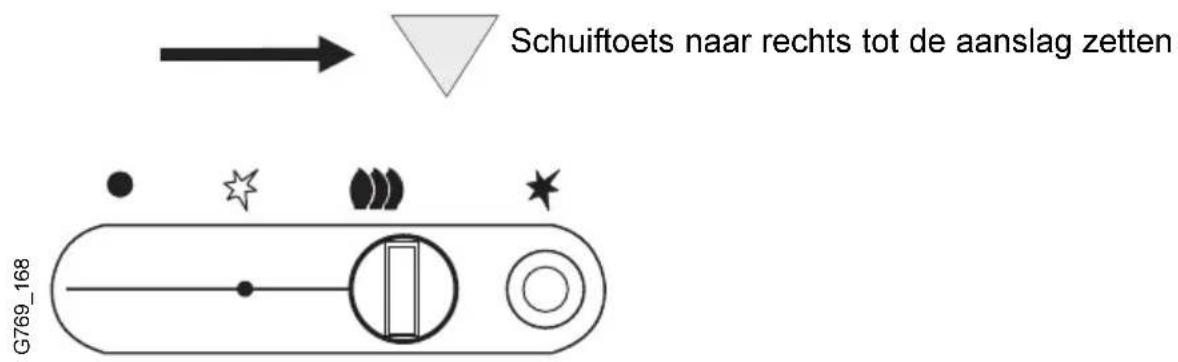

Bedrijfstand

Water afname

Tegen klokrichting in draaien: veel water = warm

In klokrichting draaien: weinig water = sheet

Bij zeer hard water wordt aangeraden, de temperatuurkiezer zo in te stellen, dat de uitstroomtemperatuur niet hoger wordt dan 50 °C.

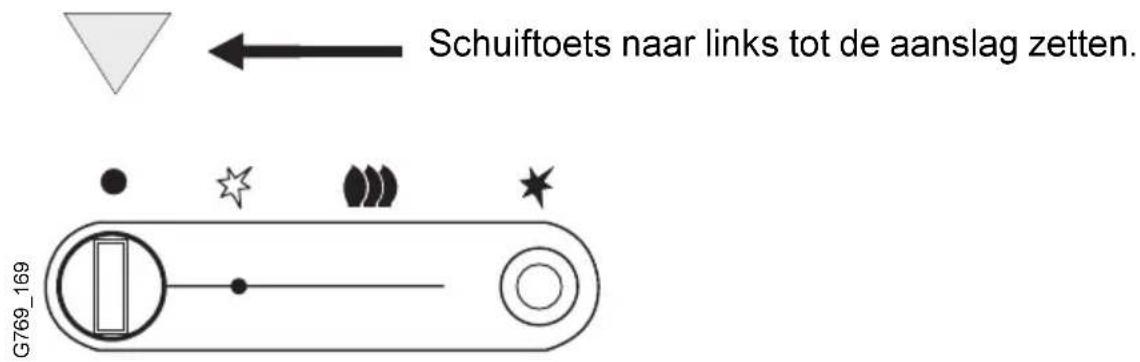

Uitzetten

Als men gedurende langere tijd geen warm water gebruikt.

Hierbij dooft ook de waakvlam.

Stekker uit wandkontaktdoos nemen

Bevriezingsgevaar.

Bescherming van de geiser tegen vorstschade.

Bij vorstgevaar de waakvlam laten branden. Bij langere rustpauzes, vooral gedurende de nacht de gas-schuif op waakvlam-stand zetten.

Bij buitentemperaturen vanaf ca. -15°C.

1. Stekker uit wandkontaktdoos nemen.
2. Gas-schuif op de uit-stand zetten.
3. Waterstopkraan in koudwaterleiding voor de geiser sluiten.
4. Warmwaterkraan indien aanwezig openen en alle aangesloten warmwatertappunten openen.
5. aftapkraan (kartelschroef) geheel open draaien.
   Na volledig aftappen van de geiser en waterleidingen, alle geopende kranen weer sluiten.

Bij aanhoudende vorst, bijzonder in niet verwarmde ruimtes is het aan te bevelen ook de koudwaterleiding af te tappen.

Toestel gegevens

Geeft uw geiser niet de gewenste temperatuur of hoeveelheid water, controleer dan of de gasstopkraan en de koudwater-stopkraan volledig geopend zijn. Bovendien kunt u controleren of de perlator van de kraan of de douche-kop dicht zitten met vuil.

Zo kunt u de kosten voor een storingsmonteur uitsparen.

Is de komst van een storingsmonteur toch gewenst, geeft u dan deze gegevens op aan uw installateur:

Toestel-type

(bijv. WR 250-1 A): WR

Fabrieksdatum FD

(bijv. FD 087)

Deze gegevens staan op het type-plaatje of op de sticker rechts op de mantel.

Datum van installatie:

Installateur van het toestel:
