GEBRUIKSAANWIJZING Telemount Telestar

Montage handleiding voor Telemount

Inleiding

De Telestar Telemount is speciaal gemaakt voor de Telestar Profirapid 85cm schotelantenne. Daarmee kunt u in Nederland, België en Duitsland de digitale kanalen van 4 verschillende satellietposities ontvangen. Buiten deze landen is de ontvangst beperkt mogelijk. Om een optimale ontvangst te garanderen moet de schotelantenne op een absoluut waterpas geplaatste paal cq. muurbevestiging bevestigd worden.

Instellingen

De Telestar Telemount is ontworpen om de volgende satelliet posities te kunnen ontvangen:

Astra 19,2° oost Hotbird/Eutelsat 13° oost Astra 23,5° oost Eurobird/Astra 28,2° oost

Om met uw digitale satellietontvanger alle vier deze satellietposities te kunnen ontvangen, moeten deze satellietposities in de antenne-instellingen van uw ontvanger volgens de handleiding van uw ontvanger worden ingesteld. De meest gebruikte configuratie die hiervoor gekozen wordt is de volgende:

Positie/Optie	Switch aansluiting	Satelliet
A/A 1	Sat 1	Astra 19,2° oost
B/A 2	Sat 2	Hotbird/Eutelsat 13° oost
A/B 3	Sat 3	Astra 23,5° oost
B/B 4	Sat 4	Eurobird/Astra 28,2° oost

Deze instellingen zullen via uw DiSEqC-switch ervoor zorgen dat u steeds afhankelijk van het gekozen programma, automatisch de juiste satelliet zult ontvangen. Uiteraard moeten de kabels van de betreffende LNB's op de juiste aansluiting van de DiSEqC-switch worden aangesloten.

Montage Telemount

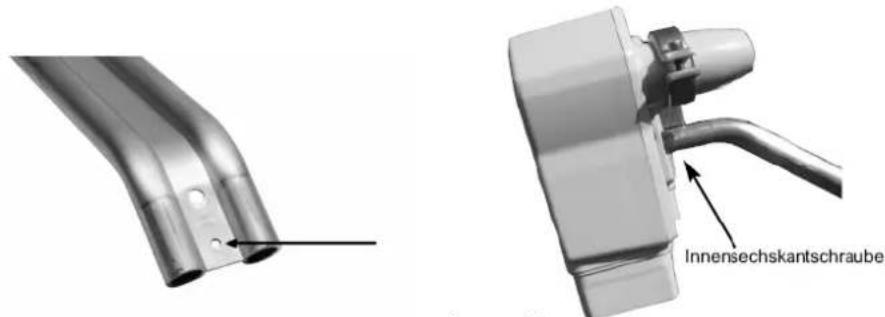

1. Om de montage van de Telemount op de feedarm van de Profirapid 85cm te kunnen verwezenlijken dient u het voorste kleinste gaatje met een 6,5 staalboor uit te boren. Zie afbeelding 1.

Hierna kunt u de Telemount met de meegeleverde inbusschroef op de feedarm bevestigen. Zie afbeelding 2.

1. Maak een verbinding van het LNB waarmee u Astra 19,2° oost ontvangt (zie afbeelding 3), met uw satellietmeetapparaat. Richt vervolgens de schotelantenne maximaal af op deze satellietpositie. Om een optimaal resultaat te behalen dient u hierna nog de kruispolarisatie van elke satellietpositie te optimaliseren. Het lichtjes draaien van de LNB's over hun eigen as, zorgt voor een maximaal signaal van elke satellietpositie. Vooral bij Astra 23,5° en Eurobird/Astra 28,2° is dit belangrijk.

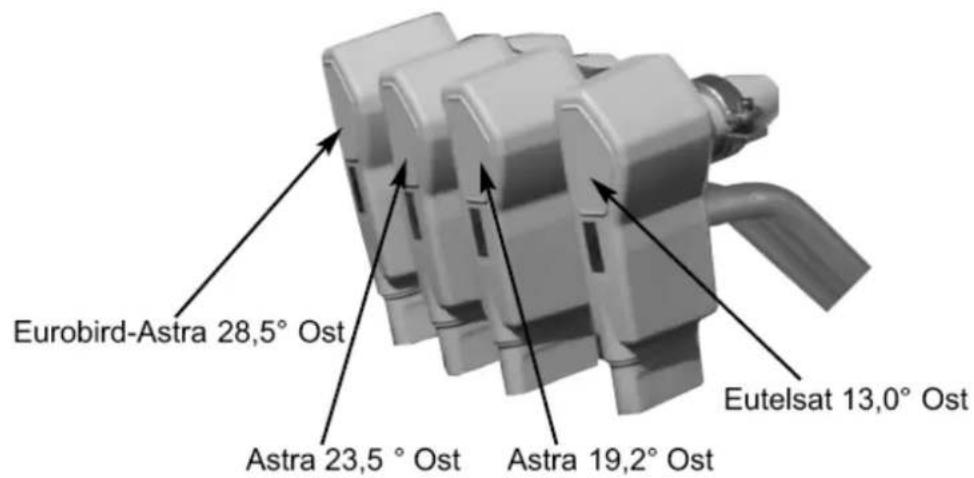

Eurobird-Astra 28,5° Ost Astra 23,5° Ost Astra 19,2° Ost Eutelsat 13,0° Ost

Afb. 3

1. Hierna kunt u de uitgangen van de LNB's met verbinden met korte coaxkabels op de ingangen van de 4/1 DiSEqC-switch. Vanuit deze DiSEqC-switch verbindt u vervolgens de uitgang van de switch met de ingang van de digitale satellietontvanger. Houdt u daarbij rekening met de aansluitingen zoals in de tabel hierboven is aangegeven.
