GEBRUIKSAANWIJZING HD5000C Clarke-tech

1.1 Overzicht
1.2 Algemene eigenschappen

1. Veiligheid Voorschriften....3

2.1 Veiligheid
2.2 Voorzorgsmaatregelen

1. Controleren voor gebruik....5

3.1 Accessoires
3.2 De satellietschotel

1. Bedleningen/ Functles ......6

4.1 Voorkant Paneel
4.2 Achterkant Paneel
4.3 Afstandbediening

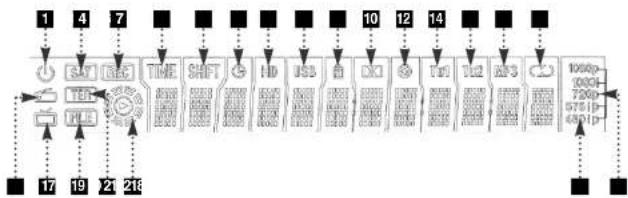

4.4 Voorkant Display

1. Aansluitenvan ontvanger....11

2. Werking 12

6.1 Hoe te beginnen
6.2 Systeem Instellingen
6.3 Kanalen
6.4 Installatie
6.5 Utilities / USB
6.6 Games /Spelletjes
6.7 Systeem Informatie
6.8 Common Interface
6.9 Conditional Access System
6.10 PVR

1. Problemen Oplossen ....52
2. Specificaties....53

Introductie

1.1 Overzicht

Deze satelliet ontvanger is ontwikkeld voor de ontvangst van vrije en gecodeerde kanalen Afhankelijk van uw lokatie kunt u genieten van maximaal 10000 verschillende kanalen welke verschillende soorten programma's uitzenden: Cultuur, sport, film, nieuws etc. De receiver is opgebouwd met de hoogst gekwalcifeerde electronische onderdelen.

1.2 Algemene Eigenschappen

▶ MPEG-2/ MPEG-4/ H.264/AVC ondersteuning
▶ 1 Tuner (1x DVB-Satellite) & bij het Combo model bovendien 1x DVB-Terrestrial Tuner
▶ Ondersteunt DVB-S/S2 satelliet standaard & bij het Combo model bovendien de DVB-T standaard
▶ Ultcang V-Format resolutie 1080i, 720p, 576p, 576i
▶ 1HDMI uitgang (1.0) HDCP 1.1
▶ Satelliet zoek functie
▶ On-Screen display
▶ DiSEqC controla versie 1.0, 1.1, 1.2 en 1.3 (USALS) ondersteuning.
▶ 16 hemoembare favorieten lijsten
Krachtige kanalen index via favorieten, verplaatsen, verwijderen, beveilligen en overslaan van kanalen
▶ Kanalen zoeken via : A-Z, Transponder en CAS
Multitaal menu (OSG & Menu): Engels, Nederlands, Spaans, Portugees, Frans, Duits, Italiaans, Turks, Arabisch, Persiaans, Russisch en Grieks

▶ Installatie hulp

▶ Uitgebreide EPG en programma reseveren via EPG

▶ Teletext & ondertiteling - OSD en VBI

▶ Laatste kanaal heroproepen

▶ Totaal 10,000 programmeerbare kanalen

▶ Vooringestelde kanaallijsten (optie)

▶ Component uitgang RCA (Y,Pb,Pr)

▶ Verschillende spelletjes

▶ Software & kanalen updaten via RS232C of USB

▶ Zoom en Stilstaand beeld funkcie

▶ Multi-plaatjes display

▶ Fastscan OTA voor Nederland en België (optie)

▶ PVR functie met timeshifting

▶ MP3 en JPEG speler.

Veiligheid voorschriften

2.1 Veiligheid

Het is aan te raden om deze handleiding goed door te lezen voordat U de ontvanger aansluit.

Raak de stroomkabels nooit met natte handen aan. Dit kan gevaarlijke electrische schokken veroorzaken

Haal nooit de kap van de ontvanger af. Het is heel gevaarlijk om de binnenkant van het apparaat aan te raken. Dit ivm electrische schokken.

Plaats de ontvanger in een goed geventileerde en niet extreem warme ruimte.

Haal de stekker altijd uit het stopcontact indien u het apparaat voor een langere periode niet meer gebruikt. Gebruik de stroomkabel niet indien deze beschadigd is. Dit kan brand of electrische schokken veroorzaken.

Een professionele installateur is aan te raden als de ontvangst niet goed is. Neem contact op met uw dealer.

... 3 ...

2.2 Voorzorgsmaatregelen

Wanneer U de ontvanger installeert:

Installeer de ontvanger altijd horizontaal Als de ontvanger in een andere hoek staat dan kan de ontvanger beschadigen.

Plaats geen zware voorwerpen op de ontvanger zoals een TV.

Plaats de ontvanger niet in een vochtige ruimte.

Plaats geen spullen met water op de ontvanger zoals bijvoorbeeld een vaas.

Installeer de ontvanger niet:

• Waar er trilingen zijn
• Waar deze in het directe zorlicht staat
• Waar het vochtig is.
• Waar de temperatuur is hoog of te laag is
• Waar er slechte verklade is.

Verplaatsing van de ontvanger van een warme naar een koude ruimte kan condens veroorzaken.

Gebruik de ontvanger niet totdat de condens helemaal verdwenen is.

Controleren voor gebruik

3.1 Accessoires

De accessoires hier beneden bevinden zich in de verpakking :

Gebruikershandlelding : 1

Afstandbediening : 1

Batterijen (AAA type) : 2

HDMI kabel : 1

Als een van de benoemde benodigcheden niet aanwezig is meld dit dan aan de verkoper waar u het apparaat

3.2 De satellietschotel

Uw satellietschotel moet goed uitgericht zijn en de azimuth en evaluatie hoek moeten goed staan.

- Deze ontvanger ondersteunt DiSEqC 1.2 en is compatible met een rotor. Vraag Uw dealer voor informatie.

Bedieningen / Functies

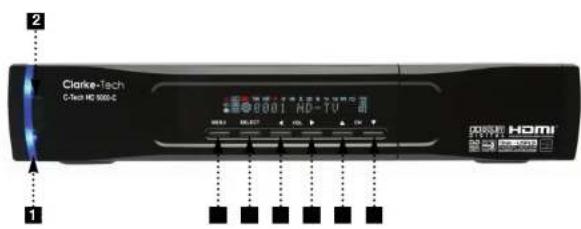

4.1 Voorkant Paneel

1 Standby/Power via Indicatie Lichtje: Wanneer je een blauw lichtje ziet dan staat de ontvanger in "Standby" mode en bij geen lichtje in "Power AAN" mode
2 Power : Schakeld de ontvanger tussen "Standby" en "Power AAN" mode
3 Menu : Laat het hoofdmenu op het TV schem zien.
4 Select : de kanalen lijst en selecteer een kanaal of in menu mode selecteren / bevestigen van een instelling
5 - 6 VOL (◄/►) : Verander het volume niveau van een zender kanaal of scroll en verander een instelling in menu mode.
7 - 8 CH (▼/▲): Veranderen van een zender kanaal of scroll door de menu mode

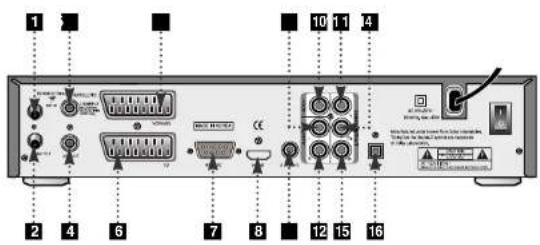

4.2 Achterkant Paneel

No.	Name Connector Function
1	ANT IN	IEC 169-2 FEMALE	Ingang van terrestrieel antenne
2	ANT OUT	IEC 169-2 MALE	Loop through uitgang van digitaal tuner en uitgang van TV
3	LNB INPUT	IEC 169-24 FEMALE	IF ingang van LNB naar digitaal tuner
4	LNB OUTPUT	IEC 169-24 FEMALE	IF loop-through uitgang van digitaal tuner
5	VCR/AUX SCART	SCART	CVBS Video uitgangCVBS, RGB Video IngangAudio Uitgang
6	TV SCART	SCART	CVBS Video Uitgang, Audio Uitgang
7	RS-232C DB-9	Low speed serial port
8	HDMI	HDMI	Digital Video/Audio Uitgang
9	S-VIDEO MINI-DIN	S-VHS Uitgang
10	VIDEO	RCA cinch	Composite video Uitgang
11	AUDIO L	RCA cinch	Linke audio Uitgang
12	AUDIO R	RCA cinch	Rechte audio Uitgang
13	Y	RCA cinch	Component video Uitgang (Y)
14	Pb	RCA cinch	Component video Uitgang (Pb)
15	Pr	RCA cinch	Component video Uitgang (Pr)
16	S/PDIF	Fiber Optic	Digital audio Uitgang

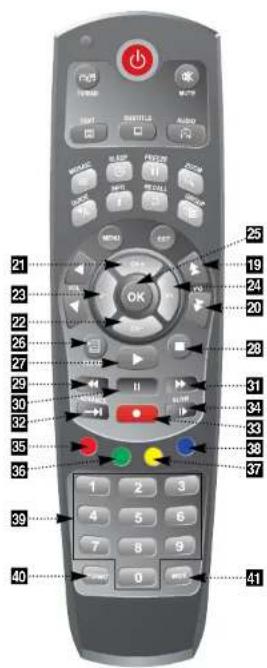

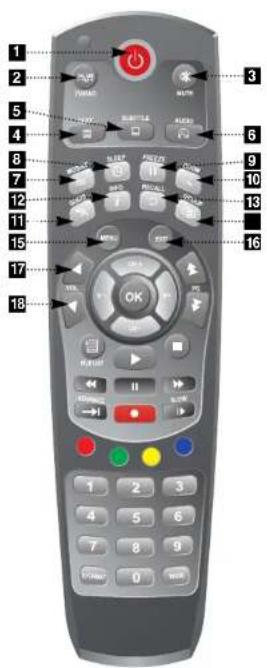

4.3 Afstandbediening 4.3 Afstandbediening

1 POWER : Schakel ontvanger uit en aan.
2 TV/RADIO : Schakel tussen TV en Radio
3 MUTE : Schakel geluid AAN/UIT
4 TEXT : Laat teletext zien als het beschikbaar is
5 SUBTITLE : Laat ondertiteling zien als het beschikbaar is.
6 AUDIO: Laat Audio menu zien.
7 MOSAIC : Laat meervoudige plaatjes zien
8 SLEEP: Stel in hoeveel minuten om in standby tegaan
9 FREEZE: Zet video stil, druk nogmaals om verder te gaan
10 ZOOM : Zoom In/Ut.
11 GUIDE : Laat TV/Radio programma gids zien
12 INFO : Laat informatie zien over het huidige programma. Druk nogmaals voor gedetailleerde info
13 RECALL : Ga terug naar het vorige kanaal
14 GROUP : Kies een favorieten of satelliet zender
15 MENU : Activeer of verlaat het hoofdmenu
16 EXIT : Verlaat het huidige menu en ga terug naar het vorige menu
17 - 18 FT / RIGHT :Om volume te veranderen en het veranderen van instellingen in het menu

19 20 Page Up/Down : Ga naar de volgende of vorige pagina wanneer er meerdere pagina's beschikbaar zijn.
21 - 22 / Down : Om kanalen te veranderen / Navigeer in het menu
23 - 24 Left & Right : Om het volume te veranderen en het veranderen van de instellingen in de menu mode
25 OK : Laat kanalenlijst zien en selecteer een item of bevestig een instelling in het menu
26 FILELIST: Laat filelijst zien
27 PLAY : Speel programma af
28 STOP: Stop programma
29 RWD : Spoel het programma terug
30 PAUSE : Zet het programma stil
31 FWD : Spoel het programma vooruit
32 ADVANCE : Ga naar live kanaal
33 REC : Start opnemen
34 SLOW : Speel het programma vertraagt af
35 -38 Color Key : Kleur Key: Selecteer de optie zoals Kijk lijst, Selecteer disk. Hemoem opname
39 Numeric Keys (0-9) : Kies numerieke nummer
40 V.FORMAT : Schakel resolutie mode van 1080i → 720p → 576p 576i
41 Wide : Schakel TV formaat Full screen or Pillarbox

4.4 Voorkant Display

1		Indicatie stroom (aan/uit) mode
2	SAT	Licht op wanneer er signaal van de satelliet komt.
3		Licht op wanneer het huidige kanaal opnomen word
4	TIME	Licht op wanneer de tijd is ingesteld.
5	SHIFT	Licht op wanneer de time-shifting mode aan staat.
6		Licht op wanneer de timer is ingesteld..
7	HD	Licht op wanneer het signaal HD (High Definton) is
8	USE	Licht op wanneer de USB is bevestigd
9		Indicatie dat het huidige programma is beveiligd
10	DKI	Licht op wanneer het huidige kanaal Dolby Digital meezend
11		Licht op wanneer huidige geluid uit staat
12	THI	Feature niet ondersteunt.
13	TH2	Feature niet ondersteunt.
14		Licht op wanneer de MP3 speler actief is
15		Licht op wanneer loop mode van MP3 speler aanstaat
16		Licht op wanneer u in radio mode bent.
17		Licht op wanneer u in TV mode bent
18		Licht op wanneer er signaal van de TV antenne komt.
19		Indicatie wanneer u iets afspeelt via de filelijst
20		Licht op wanneer media of opname file word afgespeeld
21	10001	Indicatie van de resolutie van de video uitgang
22	(575) IP	Indicatie van progressieve of interlaced scan mode

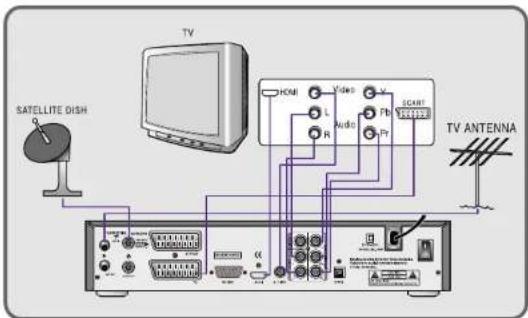

Aansluiten van ontvanger

5.1 Wanneer u de ontvanger aansluit via AV/HDMI/Comp

Werking

6.1 Hoe te beginnen

Na een fabrieksreset of als de ontvanger voor de eerste keer opstart verschijnt het installatie menu:

1. Menu Taal Instellen

① Zet de ontvanger en TV aan
② Een popup menu met taal keuze verschijnt < Figuur 6.1.1 >

Selecteer een taal en druk op de (OK) knop om verder tegaan.

< Figuur 6.1.1>

1.1 Land Setup (alleen Combo Model)

Een popup met land keuze verschijnt. < Figuur 6.1.1.1 > Selecteer een land en druk op (OK) om verder le gaan.

Druk de Menu knop om het hoofdmenu scherm te laten zien
② Gebruik de UP & DOWN knop om door het menu te bladeren.
⑧ Druk (OK) bij "Schotel Instelling". Een venster zal tevoorschijn komen. < Figuur 6.1.2 > of druk (OK) knop bij Motor instelling. Een venster zal tevoorschijn komen. < Figuur 6.1.3 >

Notie : Een 4-cijferig paswoord kan tevoorschijn komen. Het standaard paswoord is '0000'.

4 Selecteer het item welke u wilt editten, en stel de gewenste waardes in (Schotel Instelling)

• Satelllet : Selecteer een satelliet
• LNB Power: Selecteer 1 van de volgende opties AAN/UIT
• LNB TYPE : Selecteer een van de volgende opties Universeel / OCS / Enkel
• LNB Freq : Stel de frequentie van de LNB oscillator in
• 22 KHz : Wanneer deze niet op AUTO staat, stel dan signaal van LNB/Switch in voor controle van 0/22
• DISEqC 1.0/1.1 : DiSEqC protocol in Uit/1.0/1.1 voor Uw configuratie
• Committed/Uncommitted : Stel DiSEqC Poort in

⑤ (Motor instelling)

• Frequentie:: Als de default TP frequentie niet is aangewezen, dan kunt u een andere TP frequentie kiezen om het signaal te controleren
• DiSEqC Motor : Kies het DiSEqC protocol UIT/1.2/USALS voor uw motor

.... 13 ....

6.1 Hoe te beginnen

Wanneer de DISEqC Motor parameter is Ingesteld op 1.2 :

• Draai : Verplaats de schotel positie naar west / oost
• Motor Controle : Controleer de motor
• Verwijder Limiet : Verwijder oost en west limiet
• Goto Reference : Draait de schotel naar de 0 positie
• Stel Oost/West Limiet in : Edit & opslaan van de oost/west limiet Selecteer de Limiet via de (OK) knop

Wanneer de DiSEqC Motor is ingesteld op USALS :

• Sat Graden : Laat de huidige graden van de geselecteerde satelliet zien
• Positie Instelling : Selecteer de positie
• Goto Referentie : Draai de schotel naar de 0 positie
• Longitude : Edit longitude (numerieke knoppen)
• Latitude : Edit latitude (numerieke knoppen)

6.1 Hoe te beginnen

3) Satelliet scan

Via deze functie kunt U alle beschikbare kanalen zoeken en opslaan in de ontvanger.

▶ Auto scan < Figuur 6.1.4 >

① Om meer dan een satelliet te scannen, drukt u op de rode knop wanneer de selectie bar op de gewenste satelliet positie is.
② Druk (OK) op de naam van de satelliet die u wilt scannen onder 'Satellite List'. Druk de EXIT knop om 'Satellite List' te sluiten.
③ Druk UP/DOWN en selecteer de 'Search Type' en 'Network Search' parameters.

Zoek Mode : Bepaal welke kanalen u wilt zoeken (alle kanalen/ alleen FTA kanalen/of alleen TV kanalen).

Network Zoeken: Selecteer ON om meerdere transponders te vinden (frequencies) door het zoeken van een Netwerk Informatie Tabel (NIT). Dat is wanneer een provider een NIT signaal verzend door de gegeven transponder. De ontvanger zal dan ook de transponders scannen die zich bevinden in de NIT. (Dit kan gebeuren als er een nieuwe transponder is.)

④ Druk onder 'SCAN' om de geselecteerde satelliet te scannen. < Figuur 6.1.5 >

① Selecteer een transponder
② Om transponder informatie te veranderen (Frequentie, Symbol Rate), gebruik dan de NUMERIEKE knoppen
③ Nieuwe transponder toevoegen, druk dan op de GROENE knop
④ Verwijder een transponder, druk dan op dGELE knop
⑤ Transponder zoeken, druk op dBOODE knop
▶ PIDs (Package Identifier) scan < Figuur 6.1.7 >
① Selecteer een transponder
② Om transponder informatie te veranderen (Frequentie, Symbol Rate), gebruik dan de de numerieke knoppen
③ Nieuwe transponder toevoegen, druk dan op de GROENE knop
④ Verwijder een transponder, druk dan op dGELE knop
⑤ Transponder zoeken, stel andere parameters in en druk op de UP / DOWN knoppen. U kunt zoeken naar specifieke kanalen van de transponder door de PID data Audio PID, Video PID en PCR PID.

< Figuur 6.1.6 >

< Figuur 6.1.7 >

Fast Scan < Figuur 6.1.7.1 >

① - Provider: Selecteer de Provider (Canal Digitaal, TV Vlaanderen)
② - Kanaal hemummeren: Selecteer kanaal hernummering (UIT/ AAN)

< Figuur 6.1.7.1>

6.1 Hoe te beginnen

4) Terrestrieel Kanaal Zoeken

Via deze functie, zoekt de receivers alle beschikbare kanalen en slaat alles op in het geheugen

▶ Auto Scan

① Druk GELE knop om scannen beginnen < Figuur 6.1.9 >

① Selecteer een kanaal / frequentie dat moet worden gezocht
② Seleteer 7 of 8 MHz

③ Bepaal welke kanalen U wilt zoeken. (Alle kanalen/ Alleen vrije kanalen.....
4 Netwerk Zoeken: Stel in op AAN om meerdere transponders te vinden (frequenties) via het scannen van de Netwerk Informatie Tabel (NIT). Dit word verzonden door de provider via een transponder. De receiver zal alle transponders scannen welke in de NIT lijst staat. (Dit kan gebeuren wanneer er een nieuw transponder is)

Als u een actieve antenne hebt, moet u de 5V Antennespanning optie activeren om de versterker van de antenne van stroom te voorzien. De digitale ontvanger levert maximum 100 mA aan de antenne.

Heeft uw antenne een aparte voeding dan moet u de 5 V

< Figuur 6.1.10 >

Antennespanning deactiveren (UIT) anders bestaat het gevaar van kortsluiting !!

6.1 Hoe te beginnen

5) Zenderlijsten

U kunt de UP / DOWN knop gebruiken om te zappen en het gewenste kanaal te kiezen/ zoeken.

▶ Als u het kanaal nummer weet, dan kunt u dit direkt via de NUMERIEKE knoppen indrukken
▶ Als u de kanaal naam, transponder of CAS weet, dan kunt u de ALL/A\~Z/TP/CAS knop indrukken om de zenderlijsten te zien < Figuur 6.1.12 >

< Figuur 6.1.12>

6.1 Hoe te beginnen

6) Andere functies van de afstandbediening

▶ Volume Controle

① Tijdens het kijken van een programma, druk Vol+ / Vol- om het volume te regelen
② U kunt de MUTE knop indrukken om het geluid te dempen: Het mute icoon zal levoorschijn komen. Druk de MUTE knop nogmaals in om het geluid terug te krijgen

▶ Kanaal Informatie

U kunt de INFO knop indrukken om een x aantal seconde's een informatie banner te zien.
② Als U nog een keer de INFO indrukt, dan verschijnt een gedetailleerde banner.

▶ TV/RADIO schakelen

U kunt bij het indrukken van deze knop schakelen van TV naar Radio en andersom.

▶ RECALL

Druk om terug te gaan naar het vorige kanaal

▶ Audio

U kunt de Audio knop indrukken om de audio van het kanaal aan te passen
AUDIO MODUS : Selecteer tussen, Stereo/Mono-Left/Mono-Right
AUDIO SPUR : Selecteer tussen beschikbare tracks van het programma.
AUDIO LEVEL : Selecteer tussen, High → Medium → Low

▶ Teletekst

U kunt via de Text knop teletekst kiezen

FREEZE

U kunt hier het beeld bevriezen. Druk nog een keer om het beeld te hervatten.

6.1 Hoe te beginnen 6.1 Hoe te beginnen

▶ FAV (Group)

Tijdens het kijken naar TV of luisteren naar Radio, kunt U via de GROUP knop de zender en SAT lijsten opvragen.

▶ Multi Plaatjes Scherm < Figuur 6.1.13 >

U kunt via de MOSAICknop verschillende plaatjes opvragen. 1x2, 2x2, 2x3 of 3x3

U kunt de zoom functie drukken tijdens een video

① Tijdens het kijken van video druk op de PAUSE knop. < Figuur 6.1.14 >
② U kunt inzoomen in de geselecteerde sectie. < Figuur 6.1.15 >
③ Om de zoom functie te annuleren verlaat de zoom mode.

- U kunt de receiver automatisch uit laten gaan via de slaap mode - om slaap mode te annuleren druk dan SLEEP in totdat deze op 0 min staat. In Slaap mode heeft U keuze uit (UIT, 10, 20, 30, 60, 100 en 120 Minuten)

U kunt hier de video resolutie selecteren. U heeft keuze uit, 1080i 720p 576p 576i

WIDE

U kunt hier het beeldformaat instellen.

4:3 : Pan-Scan or Letter-Box < Figure 6.1.19>
-16:9 : Volledige Scherm of Pillar-Box < Figure 6.1.18>

Via dit submenu kunt u de lokale tijd, wake up tijd, wake up kanaal en slaap tijd instellen. < Figuur 6.2.1 >

• GMT Usage : Wanneer u GMT tijd gebruikt dan zal de lokaletijd bepaald worden via GMT (Greenwich Meantime) + de tijdlijn van uw locatie
• Huidige Datum: Als GMT Usage UIT staat, dan kunt u de datum handmalig aanpassen met de (OK) knop
• Huidige Tijd : Als GMT Usage UIT staat, dan kunt u aanpassen via NUMERIEKE knoppen
• Lokale Tijdverschil: Als GMT Usage AAN staat, dan is de lokale tijd GMT tijd + Lokale Offset
• Wake Up Mode : Hier kunt u de modus van wakker worden instellen (Uit/eenmalig/Dagelijks)
• Wake Up Tijd : U kunt de wake up tijd instellen
• Wake Up Kanaal : U kunt het wake up kanaal instellen
• Slaap Mode : U kunt de cyclus van de slaap mode instellen (Uit/eenmalig/Dagelijks)
• Slaap Tijd : Stel de slaap tijd in
• Zomer Tijd : U kunt de zomertijd instellen

< Figuur 6.2.1 >

6.2 Systeem Instelling

2) A/V Uitgang Instelling

Via dit submenu kunt u de audio/video uitgang instellen. < Figuur 6.2.2 >

• Audio taal : Stel de standaard audio taal in
• Ondertiteling taal: Stel de standaard ondertiteling taal in
• Beeld Formaat : Selecteer the beeld formaat. (16:9 / 4:3)
• Display Formaat : Selecteer TV aspect ratio (Volledig beeld/ Pillar Box/ Letter Box
• Video Formaat : Select 1080i - 720p - 576p - 576i
• SPDIF : Select Dolby Digital of PCM

< Figuur 6.2.2>

6.2 Systeem Instelling

3) OSD Setting

Via dit submenu kunt u de Menu taal, OSD transparantie, Informatie en volume duur instellen. < Figuur 6.2.3 >

- Menu Taal

: Stel de standaard menu taal in

- Transparantie

: Stel de OSD transparantie van het menu in

- Informatie Duur

: Selecteer hoe lang de informatie banner zichtbaar moet zijn

- Volume Duur

: Selecteer hoe lang de volume balk zichtbaar moet zijn

< Figuur 6.2.3 >

6.2 Systeem Instelling

4) Kinder Beveiliging

Via dit submenu kunt u de menu's en zenders beveiligen via een paswoord.

< Figuur 6.2.4 >

- Receiver Slot : Bij het aanzetten van de ontvanger moet U een pincode intoetsen.

- Install Slot : Om toegang te krijgen tot het installatie menu moet u eerst een pincode intoetsen

- Kanaal Slot : Om toegang te krijgen tot het kanalen menu moet u eerst een paswoord intoetsen.

- Kanaal slot bevestigling : Stel in op AAN om via een pincode naar een beveiligd kanaal te kijken

- Leeftijd grens : Stel in om te voorkomen dat kinderen of niet bevoegde mensen het programma kan bekijken. Selecteer tussen (Vrij/ 8 en ouder/12 en ouder/15 en ouder/18 en ouder).

- Huidig paswoord ; Toets het huidige paswoord in.

- Nleuw paswoord : Toets het nieuwe paswoord in dat u wilt gaan gebruiken.

- Bevestig paswoord : Toets het nieuwe paswoord nogmaals in ter bevestiging.

* Opmerking : Het standaard paswoord is '0000'.

< Figuur 6.2.4 >

6.4 Installatie

5) Database Reset

Via deze submenu kunt U de fabrieksinstellingen resetten. < Figuur 6.2.5>

• Verwijder radio Kanalen : Verwijder alle radio kanalen in de database.
• Verwijder gedoc. Kanalen: Verwijder alle gecodeerde kanalen in de database
• Verwijder alle Kanalen : Verwijder alle kanalen in de database.
• Fabrleks reset : Verwijder alle kanalen en herstel de fabrieksinstellingen.

< Figuur 6.2.5 >

6.6 Utilities

6) Rekenmachine

Via dit submenu kunt u een rekenmachine op beeld laten verschijnen < Figuur 6.2.6 >

- U kunt schakelen tussen hex (hexadecimaal) en Dec (Decimaal) basis van rekenen met de RODE knop van de afstandbediening.

Via dit submenu kunt u software verzenden van een ontvanger naar een andere ontvanger. U kunt selecteren uit firmware/ kanaal data. < Figuur 6.2.7 >

Firmware : Verzend de Firmware van ontvanger naar een andere ontvanger.

- Kanaal data : Verzend de kanaal data van ontvanger naar een andere ontvanger.

Via deze submenu kunt U favorieten lijsten maken van kanalen. U kunt kiezen tussen TV/Radiokanalen doormiddel van de TV/RADIO knop in te drukken. U kunt 16 favorieten aanmaken in de ontvanger.

Druk (OK) knop in bij Set Favorites. De lijst met fav. zal tevoorschijn komen < Figuur 6.3.1>
② Druk UP / DOWN knop in om een groep te selecteren. Het volgende menu zal tevoorschijn komen. || Als u de naam van de favoriet groep wilt veranderen dan moet u de RODE knop indrukken. < Figuur 6.3.2 >
③ Druk (OK) knop om een kanaal toe te voegen of verwijderen van de favorieten
④ Druk op de (EXIT) knop om een terug te gaan naar de vorige menu

Via dit menu kunt u kanalen herbenoemen en PID veranderen en of toevoegen. U kunt kiezen tussen TV en radio met de TV/RADIO knop. U kunt een kanalen lijst kiezen door de GROUP knop te drukken.

Druk (OK) op 'Edit Channels'. Het volgende menu komt tevoorschijn < Figuur 6.3.3 >
② Druk (OK) op het kanaal wat u wilt editten.
③ Druk (OK) op 'Edit Name' om het kanaal te hernoemen; de keypad komt tevoorschijn.
④ Zo ook, kunt u de PID data veranderen met NUMERIEKE keys.

* Notie : De VIDEO PID, AUDIO PID en PCR PID zijn heel belangrijk voor optimaal ontvangst.

We raden u aan om bij een professionele satellietwinkel advies te vragen.

6.3 Kanalen

< Figuur 6.3.3 >

3) Verplaats kanalen

Via dit menu kunt u zenders verplaatsen. U kunt kiezen tussen TV en radio via de TV/RADIO knop. U kunt een kanalen lijst kiezen door de GROUP knop te drukken

Druk (OK) op 'Move Channels'. Het volgende menu komt tevoorschijn. < Figuur 6.3.4>
② Druk (OK) op het kanaal dat u wilt veplaatsen, een 'move' icoon zal tevoorschijn komen.
③ Gebruik UP/DOWN /LEFT /RIGHT / NUMERIEKE toetser om het geselecteerde kanaal te verplaatsen.
④ Druk (OK) nogmaals om de zender op de nieuwe plaats te zetten.
⑤ Druk op de (EXIT) knop om een terug te gaan naar de vorige menu

< Figure 6.3.4>

6.3 Kanalen

4) Lock Kanalen

Via dit menu kunt u zenders blokkeren met een wachtwoord zodat u controle heeft over het kanaal. Als het kanaal geblokkeerd is dan zal er een pop-up te voorschijn kommen met de vraag om een paswoord. Radio kanalen kunt u op altematieve wijze kiezen door de TV/RADIO knop in te drukken. U kunt een kanaal kiezen door op de GROUP knop te drukken.

* Notie !!

Als U 'Lock Channel Confirm' op OFF instelt, wordt U niet gevraagd naar een paswoord zelfs niet als het kanaal geblokkeerd is.

Druk (OK) op 'Lock Channels'. Het volgende menu komt tevoorschijn. < Figuur 6.3.5>
② Druk op het kanaal dat u wilt blokkeren/ deblokkeren; het blokkering icoon zal achter de zender komen te staan. Bij deblokkering verwijnt het icoon.
③ Druk de EXIT knop om terug te gaan naar het vorige menu.

< Figuur 6.3.5 >

6.3 Kanalen

5) Sla kanalen over

Via dit menu kunt u zenders overslaan. Als een kanaal is geselecteerd dan zal deze elke keer als u schakelt de zender overslaan als u de UP / DOWN knoppen gebruikt. Radio kanalen in een alternatieve weg bij drukken van de TV/RADIO knop U kunt een groep kiezen door de GROUP knop in te drukken.

* Notie :

U kunt nog steeds een overgeslagen kanaal benaderen wanneer u via de NUMERIEKE knoppen het zendernummer intoetst.

① Druk (OK) op 'Skip Channels'. Het volgende menu komt tevoorschijn. < Figuur 6.3.6 >
② Druk (OK) op het kanaal dat u wilt overslaan/ niet meer wilt overslaan. Het overslaan icon zal achter de zender komen te staan. Bij niet meer overslaan zal het icon verdwijnen.
③ Druk op de EXIT knop om terug te gaan naar het vorige menu.

< Figuur 6.3.6 >

6.3 Kanalen

Via dit submenu kunt u kanalen verwijderen. U kunt kiezen tussen TV of radio kanalen. Om TV of radio te selecteren moet u eerst op de TV/RADIO knop drukken. U kunt een kanalenlijst selecteren via de GROUP knop.

* Notie :

Waarschuwing: Als U een zender verwijderd dan kunt u deze alleen terug krijgen door de satelliet of transponder te herscannen.

Druk (OK) op 'Delete Channels'. Het volgende menu komt tevoorschijn. < Figuur 6.3.7>
② Druk (OK) op het kanaal dat u wilt verwijderen. Het verwijderings icoon zal achter de zender komen te staan.
③ Druk (OK) op de INFO knop om alle zenders te verwijderen in de lijst. U wordt gevraagd naar een wachtwoord.
④ Druk op de EXIT knop om terug te keren naar het vorige menu en het bevestigen van verwijderde kanalen.

< Figuur 6.3.7 >

6.4 Electronic programma gids (EPG)

1) EPG6) Verwijder kanalen

Via dit menu kunt u de electronische programma gids opvragen, indien deze beschikbaar is.

Druk de EPG knop om het gids menu op te vragen. < Figuur 6.4.1>
② Druk UP/DOWN om de vorige/volgende gids te zien.

③ Druk UP/DOWN / PAGE UP/DOWN om andere kanalen te selecteren < Figuur 6.4.1 >
4 Druk (OK) om het kanaal EPG data op te vragen. Als u drukt (OK) aan de rechter kant van het beeld (gebeurtenissen lijst).

• Als de huidige EPG is geselecteerd: U gaat terug naar het vorige menu en ziet het signaal van het geselecteerde kanaal.
• Als toekomstige tijd (next) EPG geselecteerd: Het geselecteerde programma zal worden gereserveerd en de gebeurtenis kleur veranderd.

⑤ U kunt TV en radio kanalen kiezen bij het indrukken van de TV/RADIO knop.
⑥ U kunt de kanalen lijst groep wijzigen bij het indrukken van de GROUP knop.
⑦ U kunt het timermenu benaderen door de RODE knop in te drukken. < Figuur 6.4.2 >

2) TIMER

Via dit submenu kunt u de tijd instellen van uw ontvanger.

① Via dit submenu kunt u de tijd aan/vuit zetten van Uw ontvanger. Om de tijd weer te geven
② Druk om de timer parameters te veranderen.
③ Druk UP/DOWN om parameters te veranderen.

- Timer No: Selecteer de timer die U wilt aanpassen. (1-32)

• State : Selecteer de timer frequentie. (off/once/daily/weekly/ Mon-Fri)
• Datum : Druk (OK) om de kalender te laten opkomen; Selecteer een datum.
• Start tijd : Stel de tijd in voor het opstarten van de ontvanger; Gebruik NUMERIEKE knoppen.
• Eind tijd : Stel de tijd in voor het afsluiten van de ontvanger; Gebruik NUMERIEKE knoppen.
• Kanalen : Druk (OK) om de kanalen lijst te laten opkomen; Selecteer een kanaal.
• Record : Indicatie AAN/UIT

6.4 Electronic programma gids (EPG)

• Als U een programma wilt opnemen dan kunt u in het rechter vlak een programma kiezen en op (RECORD) drukken zodat het programma gereserveerd staat om opgenomen te worden. Het programma vlak zal rood verkleuren. < Figuur 6.4.3 >.
• U kunt de veranderingen ook in het Timer Menu zien. < Figuur 6.4.4 >

< Figuur 6.4.3 > < Figuur 6.4.4 >

6.5 Games / Spelletjes

1) Tetris

Druk OK op 'Tetris'. Het volgende menu komt tevoorschijn. < Figuur 6.5.1 >
② U kunt een spei niveau kiezen via LEFT/RIGHT
③ Druk (OK) om het spel te starten. < Figuur 6.5.2 >
④ Druk (OK) om het blok te roteren.
⑤ Druk LEFT/RIGHT om het blok te verschuiven
⑥ Druk DOWN om het blok te laten vallen
⑦ U kunt het volgende blok rechts boven zien in het smalle venster.
⑧ Druk op de EXIT knop om het spel te stoppen.

< Figuur 6.5.1>

Hoe moet U sokoban spelen; U moet de ballen naar de goede positie duwen. De ballen kunnen alleen geduwd worden en nooit getrokken. U moet dus voorzichtig zijn dat u de ballen niet in een hoek duwt want dan bent u af. U kunt maar 1 bal per keer duwen.

Druk (OK) op 'Sokoban'. Het volgende menu komt tevoorschijn. < Figuur 6.5.3>
② U kunt een spel niveau kiezen via LEFT/RIGHT
③ Druk om het spelletje te starten.< Figuur 6.5.4 >
④ Druk LEFT/RIGHT UP/DOWN voor verplaaisen.
⑤ Druk op de RODE knop om de laatste stap ongedaan temaken. U kunt maar 1 keer ongedaan maken.
⑥ Druk op de GROENE knop om het spelletje te herstarten.

6.5 Games /Spelletjes

⑦ Druk de GELE / BLAUWE knop in om te springen naar het vorige/ volgende level. U moet wel het level hebben gehaald om er naar toe te kunnen springen.

< Figuur 6.5.3 >

< Figuur 6.5.4 >

3) Snake

① Druk op 'Snake'. Het volgende menu komt tevoorschijn. < Figuur 6.5.5>
② U kunt een skill niveau kiezen via LEFT/RIGHT
③ Druk om het spel te starten, of druk de EXIT knop om terug te keren naar het vorige menu. < Figuur 6.5.6 >
④ Druk UP/DOWN / LEFT/RIGHT om te verplaatsen
⑤ Wanneer u een GROEN icoon pakt wordt de de score verhoogd en de lengte van slang langer.
⑥ Wanneer u een ROOD icoon pakt dan zal de lengte van de slang verminderen.
7 Vemijd de ZWARTE iconen. Als u een ZWART icoon (blok) raakt, dan bent u af en stop het spelletje.
⑧ Druk op de EXIT knap om te stoppen met het spelletje.

< Figuur 6.5.5 >

Via dit submenu kunt u verschillende MP3 bestanden afspelen, bekijk JPG bestanden, . of download/ upload software via een USB flash drive.

1) MP3 menu

1 Selecteer een MP3 file welke u wilt afspelen via UP/DOWN / (OK) knoppen in de file lijst.
② Druk de EXIT knop in om de file lijst te verbergen.

< Figuur 6.6.1 >

< Figuur 6.6.2 >

U kunt het volume veranderen via de LEFT/RIGHT knoppen.

④ Druk (OK) op (FILE LIST) om de MP3 lijst te laten zien.
Druk (OK) op (INFO) om informatie van het geselecteerde MP3 bestand te laten zien.

- GROUP: Laat de MP3 file lijst zien/verdwijnen.

- INFO : Laat informatie zien over het MP3 bestand welke u heeft geselecteerd.

- GEEL : Kies welke hardeschijf of USB apparaat met USB hub.

Druk UP/DOWN in om een plaatje te selecteren. < Figuur 6.6.3 >
② Druk (OK) om het plaatje te laten zien op het scherm.

- GEEL : Kies welke hardschijf of USB apparaat met USB hub.

• GROEN : Selecteer of u dia 's achter elkaar laat zien. (Slideshow)
• ROOD : Stel de tijd interval in tussen de dia's.
• FILELIJST : Kies het harddisk volume of usb apparaat met USB hub. Druk de File List knop in om de file lijst te verbergen.

< Figuur 6.6.3 >

3) Data Transfer menu

① Selecteer de software welke U wilt downloaden via UP/DOWN knoppen. < Figuur 6.6.4 >
② Druk (OK) om het downloaden te starten.

PASOP: zet de ontvanger niet uit tijdens het downloaden van de software wacht altijd totdat het downloaden klaar is.

< Figuur 6.6.4 >

... 38 ...

4) Management

• Disk Informatie: : Kies het harddisk volume of USB apparaat met USB hub. U kunt informatie bekijken van het USB apparaat. < Figuur 6.6.5 >
• Controleer Disk : Kies de harddisk 'volume' of USB apparaat met USB hub U kunt het USB apparaat controleren. < Figuur 6.6.6>

< Figuur 6.8.5> < Figuur 6.6.6>

U kunt de huidige informatie bekijken van de ontvanger over modelnaam. S/W (software), H/W (hardware) versie, produktie datum, etc. < Figuur 6.7.1 >

* Notie

Deze informatie is handig wanneer u nieuwe software en/of reparaties wilt doen

< Figuur 6.7.1 >

Om gecodeerde kanalen te kunnen kijken kunt u gebruik maken van de interne cardreader of een common interface (CAM).

Via een provider smartcard kunt u betaal TV kijken.

Plaats de CAM in het CI slot van de ontvanger en de smartcard in de CAM.

Er zal een bericht verschijnen 'CAM Initialisatie'/'smartcard initialisatie < Figuur 6.8.1 >

Nadat het bericht 'CAM initialisatie' / 'Smartcard initialisatie' verdwenen is kunt u gebruik maken van de module smartcard

Notie : Zonder smartcard kunt u alleen maar vrij te ontvangen kanalen bekijken. (FTA zenders)

6.8 Common Interface6.7 Systeem Informatie

2) De Status van de CAM

U kunt gedetailleerde informatie over de CAM krijgen via de knoppen UP/DOWN in het hoofdmenu. Om de CI te selecteren druk op (OK) < Figuur 6.8.2>
② Op de TV komt verdere informatie te staan. Om eventueel meer gedetailleerde informatie te kunnen opvragen moet U de CAM aanspreken * Notie : Verdere gedetailleerde informatie wordt niet behandeld dit omdat veel CAM's verschillende menu structuren hebben.

Om gecodeerde kanalen te kunnen kijken kunt U gebruik maken van de interne CONAX cardreader

Via een provider smartcard kunt U betaald TV kijken.

* Notie : Zonder smartcard kunt u alleen maar vrij te ontvangen kanalen bekijken.

① Plaats de smartcard met de chip naar beneden in het slot van de ontvanger.
② Er zal een bericht verschijnen 'Smart Card Inltallsatle' < Figuur 6.9.1>
③ Nadat het bericht 'Smartcard initialisatie' verdwenen is kunt u gebruik maken van de module/smartcard.

2) De status van Uw Smartcard

① U kunt gedetailleerde informatie over de smartcard krijgen via de UP/DOWN knappen in het hoofdmenu. Om de kaart te selecten druk CA op (OK) < Figuur 6.9.2>
② Op de TV komt verdere informatie te staan

* Notie: Extra gedetailleerde informatie word niet in deze handleiding behandelt dit doordat elke smartcard eigen/ andere informatie laat zien.

< Figuur 6.9.2 >

6.10 PVR

1) File Lijst

▶ File Terug spelen

Druk op (FILE LIST) om de file lijst te laten zien. Selecteer een bestand welke u wilt afspelen via UP/DOWN en druk op de (OK) knop.
② Druk de OK knop in om aan de linkerkant van het scherm gedetailleerde informatie over het bestand te zien. (Opname datum/tijd, gebruikte ruimte, totale ruimte) < Figuur 6.10.1>

- Om het volledige scherm te zien druk (OK) nog een keer. De volgende tijdsbalk zal tevoorschijn komen. < Figuur 6.10.2 >

U word naar een paswoord gevraagd wanneer u naar het edit menu gaat. Druk op (Menu) Een popup menu zal tevoorschijn komen. Selecteer het item welke u wilt aanpassen en stel de gewenste parameters in. < Figuur 6.10.3 >

① Normaal mode: druk (OK) op het bestand welke u wilt bekijken.
② Slot mode : druk (OK) op het bestand welke u wilt beveiligen.
③ Verwijder mode: druk (OK) op het bestand welke u wilt verwijderen.

• GROUP : Selecteer tussen File Mode en Dir Mode.
• ADVANCE : Laat de bestanden gesorteerd zien
  * Als je 'Kanaal Slot' instelt op UIT, dan

zal het bestand niet beveiligd worden . Ook al staat het bestand op slot.

< Figuur 6.10.3 >

.... 44 ....

www.dvbelectronics.nl

45

2) Speel Lijst

Tijdens het kijken druk op de (PLAY) knop om de afspeel lijst te openen < Figuur 6.10.4>
② Tijdens het opnemen druk op (PLAY) om de afspeel lijst te openen < Figuur 6.10.4 >
③ Selecteer het bestand welk u wilt bekijken via de UP/DOWN. (OK) knop Er zal een tijdsbalk verschijnen. < Figuur 6.10.5 >

- GROUP : Selecteer tussen, File Mode / Dir Mode

- ADVANCE :: Laat de bestanden gesorteerd zien

Deze functie is beschikbaar in terugspeel mode of time-shift mode.

▶ PLAY

Deze knop zal een tijdsbalk laten verschijnen. U kunt een speel lijst tijdens het afspelen laten zien via de (PLAY) knop

▶ PAUSE

Deze knop zal het beeld bevriezen toldat u verder gaat via (PLAY) of (PAUSE) < Figuur 6.10.6 >

ADVANCE

Als de time-shift mode aan staat dan kunt u via de ADVANCE knop springen naar het live programma. Als de playback mode aan staat dan kunt u via de ADVANCE knop de huidige opnamen stoppen en terugkeren naar het live programma.

▶ FF(Snel naar voren)

- Wanneer u een opname afspeelt druk FF om de afspeel tijd aan te passen. < Figuur 6.10.7 > - De snelheid kunt u instellen op x2, x4 en x8.

• Wanneer u een opname afspeelt druk dan op de RWD
  knop om de afspeel tijd aan te passen < Figuur 6.10.8 >
• De snelheid kunt u instellen op x2, x4 en x8.

▶ Slow(1/2x, 1/4x)

Wanneer u een opname afspeelt druk op de SLOW knop om de afspeel tijd aan te passen < Figuur 6.10.9 >

• U kunt springen via gecontrolleerde stappen door de opname via de LEFT / RIGHT knoppen
• Als u de knop continue indrukt dan kunt u de locatie van de gewenste positie sneller en makkelijker vinden.

Skip

• U kunt overslaan en 15 seconden vooruit gaan via de Dubbele pijl Up knop.
• U kunt overslaan en 15 seconden terug gaan via de Dubbele pijl Down knop

▶ Bookmark (Help: Druk de I Knop)

Het merken van een speciale plaats. < Figuur 6.10.10 >

• ROOD : Druk de rode knop in. Een rood driehoekje zal in de opname balk verschijnen. Als U de bookmark wilt verwijderen druk dan nog een keer de rode knop in om het driehoekje te verwijderen.
• GROEN : Druk de groene knop in om van de huidige positie naar de vorige bookmark positie te gaan en start vanaf dit punt.
• GEEL : Druk de gele knop in om van de huidige positie naar de volgende bookmark positie te gaan en start vanaf dit punt.

* Notie : Het maximale aantal bookmarks is 20 in een bestand.

① U kunt het huidige kanaal opnemen via de RECORD knop . Als U de PLAY knop indrukt dan zal er een tijdsbalk tevoorschijn komen
② Druk nogmaals op PLAY. Het volgende plaatje laat informatie zien van de opname van het huidige kanaal

• Kanaal : Laat het huidige kanaal zien.
• Naam : Laat de huidige naam van de opname zien.
• Duration : U kunt de duur van de opname veranderen via de LEFT / RIGHT knoppen en de huidige opname tijd komt te voorschijn.
• STOP : Als u wilt stoppen druk dan op de STOP knop.

* Opmerking : Verwijder het USB apparaat nooit wanneer u een programma opneemt. U kunt niet van kanaal veranderen tijdens het opnemen van een kanaal.

6.10 PVR

5) ) Timer Opname

Deze functie is beschikbaar wanneer er een USB apparaat aangesloten is. U kunt een kanaal kiezen in de EPG en opnemen via de RECORD knop ( Refereer naar EPG/Timer )

6) Time Shift

1 Wanneer u wilt pauzeren en daarna de zender verder wilt kijken, druk dan de PAUSE knop in. De standaard tijd van Time-Shift is 30 minuten in uw ontvanger < Figuur 6.10.13 > Als u het kanaal verder wilt kijken druk dan de PLAY knop in. < Figuur 6.10.14 >
② De trick-mode operaties zijn beschikbaar, als U wilt springen naar de oorspronkelijke tijd druk dan de ADVANCE knop in.

Er kunnen verschillende reden zijn dat de ontvanger niet goed functioneert.

Als de ontvanger niet naar behoren werkt dan moet u deze tabel nalopen.

Probleem	Mogelijke oorzaak	Oplossing
LED op het voor-paneel licht niet meer op	De AC stroomkabel is losgekoppeld.	Sluit de AC stroomkabel goed aan in het stopcontact
Geen beeld of Geluid	De video/ audio uitgang is niet goed bevestigd aan de TVDe antennekabel is niet goed bevestigd.Menu instellingen staan niet goed.	Controleer als de video/audio kabel verbonden is met de TV.Controleer of de antennekabel goed verbonden is.Zorg ervoor dat de menu instellingen goed staan in elk menu. Als U niet zeker weet of de instellingen goed staan neem dan contact op met uw dealer.
Zwart/ wilt beeld	Uw TV mode is anders dan de uitzending mode (PAL/NTSC)	Gebruik een TV met dezelfde mode. Gebruik een NTSC/PAL converter en sluit deze aan op uw TV.
De afstandbediening werkt niet goed meer.	Batterijen zijn op/ leeg Afstandbediening word verkeert gericht	Vervang de batterijen van de AB Richt met de AB naar de ontvanger.

Specifications

System capabilities	Fully DVB compliant
satelliteLNB/Tuner input	Connector	IEC 169-24, female
	Frequency range	950MHz ~ 2150MHz
	Signal level	-65dBm ~ -25dBm
	LNB supply	DC 13/18V, max 400mA
	LNB switch control	22KHz
	DISEqC	Ver 1.0/1.1/1.2/USALS Compatible
Demodulator	Front end	DVB-S/S2 QPSK, 8PSK
	Symbol rate	DVB-S : 2~45Msps
		DVB-S2 : 10~30Msps(QPSK) 10~31Msps(8PSK)
	SCPC and MCPC Capable
	Spectral Inversion	Auto conversion
TERRESTRIALSystem capabilitiesTuner& Channel Decoder	Input connector	IEC 169-2, Female
	Loop-through out	IEC 169-2, Male
	Frequency range	170 ~ 230 MHz, 470 ~ 862MHz
	Input impedance	75 Ohms Nominal
	Signal level	7,8MHz(-78dBm~25dBm) switchable by software
	IF Bandwidth	7,8MHz(-3dB) switchable by software
	Waveform	OFDM
	Carrier Mode	2k and 8k hierarchical/non-hierarchical
	Code Rate	1/2, 2/3, 3/4, 5/6, 7/8
	Guard Interval	1/4, 1/8, 1/16, 1/32
System resource	Processor	32bit processor (266MHz)
	DDR SDRAM	32Mbyte X 4
	FLASH	8Mbyte
	EEPROM	256Kolt
Video decoder	MPEG 2	MPEG-2, MPEG-4, H.264
	Data Rate	up to 15M bits/s
	Resolution	1920 X 1060, 1280 X 720P
	Video format	NTSC, PAL
	Aspec Ratio	4:3,16:9
Teletext	DVB compliant
MPEG Audio	MPEG 1 layer 1 &2
	Type	Mono, Stereo, Joint Stereo
	Sampling rates	32, 44, 1 and 48 KHz
Serial data Interface	Connector	9pin D-sub male, Max 115K bps
Remote control	Code	NEC-IR
	Operating condition	up to 7 Meter
USB	USB Supply	DC 5V Max 500mA
Power supply	Power consumption	max 40W
	Supply voltage	100V - 250V
	Supply frequency	50Hz ~ 60Hz
Rear Panel connectors	TV SCART	CVBS Video output,Loop-through RGB output
		Audio Out
	VCR SCART	Video Out(CVBS)
		Video In(CVBS)
		Audio Out(L, R)
	Video	1 X RCA clinch
	Audio L/R	2 X RCA clinch
	Component(Y/Pb/Pr)	3 X RCA clinch
	Serial data	9pin D-sub
	Digital tuner input	IEC 169 - 24
	Loop-through Digital tuner	IEC 169 - 24
	Terrestrial ant input	IEC 169 - 2
	Terrestrial ant output	IEC 169 - 2
	S/PDIF	Fiber Optic
Physical Specification	Size (W X H X D)	335 X 58.5 X 247(mm)
	Weight (Net)	3 Kg

Haarlemmerstraatweg 117

1165 MK Halfweg

www.dvbelectronics.nl

[e-mail]

Tel: [phone]

Fax: [phone]

Hergebruik ontvanger materiaal: niet mengen met huisvuil. Aan het einde van zijn operationele leven dient u het apparaat in te leveren bij uw service verlener of plaatselijke afvalverwerking. De ontvanger bevat materiaal wat hergebruikt kan worden teneinde de aanmaak van nieuwe materialen te verminderen.
