Producttype	Platenspeler
Model	ENV-1324
Merk	Envivo
Afmetingen (B x D x H)	420 x 350 x 120 mm
Gewicht	4,5 kg
Voeding	100-240V AC, 50/60Hz
Stroomverbruik	5 W
Snelheden	33 1/3, 45 RPM
Aandrijving	Riemaandrijving
Draaitafel	Aluminium plaat
Toonarm	Recht, anti-skate instelbaar
Element	Moving Magnet (MM) voorgeïnstalleerd
Aansluitingen	Phono-uitgang (RCA), aarde
Ingebouwde phonovoorversterker	Ja, uitschakelbaar
Signaal-ruisverhouding	> 65 dB
Gewicht van de draaitafel	2,5 kg
Materiaal	MDF, vinylfineer
Accessoires	Stofkap, slipmat, 45 RPM-adapter
Onderhoud	Reinig de naald met een zachte borstel; stofkap afnemen met een droge doek
Veiligheid	Gebruik alleen de meegeleverde adapter; plaats op een stabiele, vlakke ondergrond
Reparatie en onderdelen	Neem contact op met een erkende servicedienst; vervangende naalden en riemen online verkrijgbaar

Veelgestelde vragen - ENV-1324 Envivo

Hoe sluit ik de platenspeler aan op mijn versterker?

Sluit de RCA-kabels aan op de Phono-ingang van uw versterker. Als uw versterker geen Phono-ingang heeft, gebruik dan de ingebouwde phonovoorversterker (schakel deze in met de knop aan de achterkant) en sluit aan op een AUX-ingang.

Waarom speelt de platenspeler te snel of te langzaam?

Controleer of de juiste snelheid is geselecteerd (33 of 45 RPM). Als het probleem aanhoudt, kan de aandrijfriem versleten zijn – vervang deze indien nodig.

Hoe vervang ik de naald?

Verwijder de stylus door deze voorzichtig naar voren te trekken. Plaats de nieuwe naald door deze stevig in het element te drukken totdat deze vastklikt. Zet het tegengewicht opnieuw af.

Hoe stel ik de anti-skate in?

Zet de antiskate-regelaar op dezelfde waarde als het tegengewicht. Bijvoorbeeld: bij 2 gram tracking force, stel de antiskate in op 2.

Kan ik de platenspeler aansluiten op Bluetooth?

De platenspeler heeft geen Bluetooth. Gebruik een externe Bluetooth-zender als u draadloos wilt luisteren.

Wat moet ik doen als de plaat overslaat?

Controleer of de naald niet versleten of vuil is. Zorg dat de tracking force correct is afgesteld en dat de anti-skate goed staat. Plaats de platenspeler op een stabiel oppervlak.

Hoe maak ik de platenspeler schoon?

Veeg de stofkap af met een zachte, droge doek. Gebruik een naaldborsteltje om vuil van de naald te verwijderen. Reinig de platen met een antistatische platinenborstel.

Waarom is er een zoemend geluid?

Zorg dat de aarddraad (aansluiting met schroef) van de platenspeler is verbonden met de aarding van uw versterker. Controleer ook of de RCA-kabels goed zijn aangesloten.

Hoe pas ik de tracking force aan?

Draai het tegengewicht aan de achterkant van de toonarm. Gebruik een tracking force meter of de instructies in de handleiding voor de juiste waarde (meestal 1,5-2,5 gram).

Kan ik 78-toerenplaten afspelen?

Deze platenspeler ondersteunt alleen 33 1/3 en 45 RPM. Voor 78-toerenplaten heeft u een speciale naald en een aparte snelheid nodig.

GEBRUIKSAANWIJZING ENV-1324 Envivo

Ondersteuning na aankoop.

Gefeliciteerd met de aankoop van deze USB Platenspeler.

Met de aankoop van dit apparaat krijgt u niet alleen een 3-jarige garantie maar ook een toegewijde helplijn en webondersteuning om u van dienst te zijn.

INHOUD

VOOR GEBRUIK 4

FUNCTIES VAN DE USB PLATENSPELER....5

OMSCHRIJVING....6

STARTEN....7

Hoofdaansluitingen 7

Een plaat afspelen 7

Let op het volgende na het afspelen van een plaat ....7

ONDERHOUD....8

De pick-upnaald vervangen 8

Het pick-upelement vervangen 8

LET OP 8

NIET VERGETEN BIJ HET VERPLAATSEN VAN UW PLATENSPELER....9

DIRECT OPNEMEN NAAR USB OF SD KAART 9

Opnemen: 9

Speel muziek van een USB stick of SD kaart....9

HOOFDTELEFOON UIT 10

AUX IN....10

VERWIJDERING....10

Kijk op www.teknihall.nl voor de nieuwste updates.

VOOR GEBRUIK

Lees dit voordat u het apparaat in gebruik neemt.

• Bewaar de instructies voor toekomstig gebruik.
• Kies de locatie waar u de speler plaatst zorgvuldig. Voorkom plaatsing in direct zonlicht of dicht bij een warmtebron. Vermijdt plaatsen met trillingen en ernstige stof, hitte, koude of vochtigheid.
• Zorg ervoor dat geen vloeistoffen worden gemorst op het apparaat en de openingen.
• De ventilatieopeningen dienen niet bedekt te zijn. Zorg voor genoeg ruimte boven en naast de versterker/ontvanger (ongeveer 4 cm). Plaats geen CD speler of ander apparaat bovenop de platenspeler/recorder.
• Open de behuizing niet aangezien dit tot beschadiging van de elektrische circuits of een elektrische schok kan leiden. Als een vreemd object in het apparaat komt, neem contact op met de handelaar.
• Verplaats het apparaat voorzichtig en voorkom schokken.
• Wanneer u de stekker uit het stopcontact verwijdert, niet aan het snoer trekken.
• Om te beslissen of het apparaat vervangen dient te worden, raadpleeg een ervaren deskundige.
• Bij langdurig niet gebruiken dient de stekker uit het stopcontact te worden verwijderd.
• Voor het reinigen van het apparaat, volg de aanwijzingen.
• Probeer het apparaat niet te reinigen met een chemisch middel aangezien dit het oppervlak kan beschadigen. Gebruik een droge, schone doek.
• Het apparaat dient gerepareerd te worden door een gekwalificeerd persoon indien:
• De voedingskabel beschadigd is
• Objecten of vloeistof in het apparaat gevallen zijn
• Het apparaat is blootgesteld aan regen
• Het apparaat niet correct werkt zonder dat dit aan de buitenzijde zichtbaar is
• Het apparaat gevallen is en de subwoofer is gebroken
• De gebruiker dient het apparaat niet op een andere wijze te onderhouden dan beschreven. De garantie zal komen te vervallen.
• Bewaar de handleiding op een veilige plek voor toekomstig gebruik.

FUNCTIES VAN DE USB PLATENSPELER

1. Platenspeler met 3 snelheden: 33, 45, 78 RPM.
2. Riem aangedreven met een semi-automatische afspeelarm.
3. Keramische cartridge met diamanten naald.
4. Ingebouwde 45 rpm adapter.
5. USB 2.0 poort voor aansluiting computer.
6. USB en SD/MMC poort voor coderen en decoderen.
7. Aux lijn in jack.
8. Hoofdtelefoon lijn uit jack.
9. Verwijderbare semi-transparante plastic stofbeschermer.
10. Vol bereik stereo luidsprekers.

Kijk op www.teknihall.nl voor de nieuwste updates.

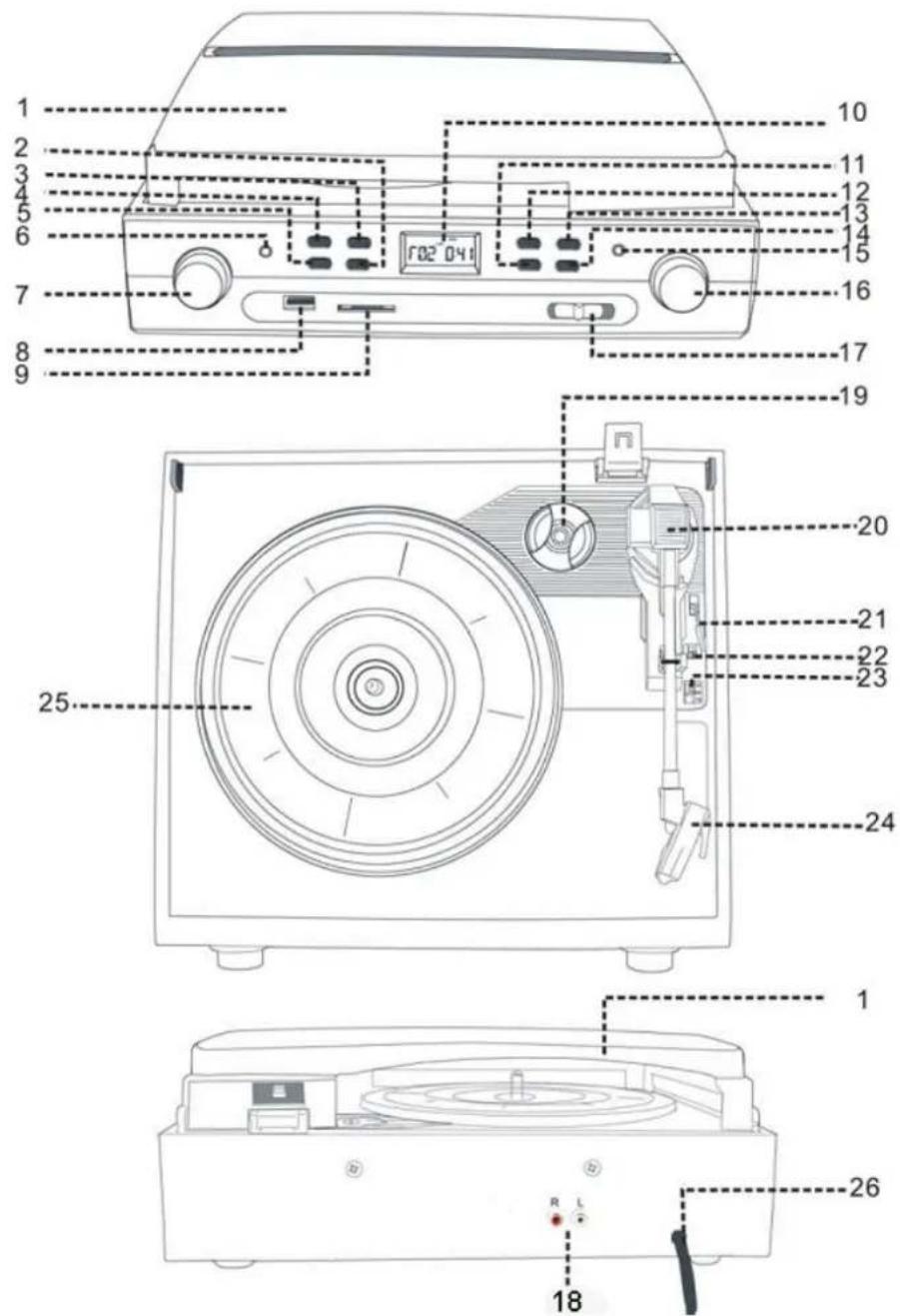

OMSCHRIJVING

1. Beschermkap
2. Mapselectie
3. Geluidsbron
4. Opnemen
5. Verwijderen
6. Hoofdtelefoonaansluiting 3.5 mm
7. Aan/Uit-schakelaar en volume
8. USB-poort
9. Kaartslot
10. Display
11. Vorige
12. Afspelen/pauze
13. Stoppen
14. Volgende
15. AUX IN 3.5mm
16. Opnamevolume
17. Functieschakelaar
18. RCA (R/L) uit
19. Adapter for 45 rpm.
20. Toonarm instellen
21. Toonarm lifthendel
22. Auto-stopschakelaar
23. Snelheidsschakelaar 33, 45 of 78 rpm.
24. Keramische pick-up
25. Platenspeler
26. Wisselstroom voedingskabel

Kijk op www.teknihall.nl voor de nieuwste updates.

STARTEN

Hoofdaansluitingen

Deze platenspeler is gecertificeerd voor gebruik met een voeding van 240V/50Hz.

Aansluiten

1. Sluit de voedingskabel aan op een 240v/50Hz stopcontact
2. Zet de functieschakelaar op de PHONO/USB&SD stand. Uw systeem is nu klaar om de muziek af te spelen.

Een plaat afspelen

1. Zet functieschakelaar van de platenspeler op de PHONO stand. Plaats de plaat van uw keuze op de platenspeler. Als het een 45rpm plaat is, vergeet dan niet om de adater op de opnamespindel te plaatsen.
2. Kies de gewenste afspeelsnelheid. Gebruik de Snelheidsschakelaar om een snelheid te kiezen uit 33, 45 en 79 rpm.
3. Zet de platenspeler aan door middel van de Aan/Uit-schakelaar.
4. Ontklem de toonarmklem en hef de toonarm op met behulp van de lifthendel.
5. Plaats de toonarm bij het juiste nummer van de plaat. De platenspeler zal automatisch beginnen te draaien.
6. Zet de lifthendel omlaag, waarna de toonarm zichzelf langzaam op de plaat zal plaatsen en de plaat zal beginnen met speler.
7. Als de Auto-stopschakelaar in de ON-positie op de platenspeler staat, zal de plaat automatisch stoppen bij het einde van de plaat.
8. Als er aanvullende nummers zijn die niet worden afgespeeld met de Auto-stopschakelaar in de ON-positie, probeer dan de Auto-stopschakelaar in de OFF-positie te zetten om de aanvullende nummers af te speler.
9. Draai de power/volume knop naar het gewenste geluidsniveau.

Let op het volgende na het afspelen van een plaat

• Hef de toonarm op.
• Plaats de beschermkap weer op de pick-up en klem de toonarm met de klem vast.
• Zet de platenspeler uit.

Kijk op www.teknihall.nl voor de nieuwste updates.

ONDERHOUD

De pick-upnaald vervangen

- Zie de figuren 1 t/m 8.

Plaats een nieuwe door de stappen omgekeerd te volgen. Verbind de geluidsdraden ook op deze manier en plaats de nieuwe pick-upnaald voorzichtig in de huls.

LET OP: Wees zeer voorzichtig bij het doorlopen van deze handeling om schade aan de toonarm en de geluidsdraden te voorkomen.

Het pick-upelement vervangen

- Zie de figuren 5 en 6.

Wij adviseren u om uw platen met een antistatische doek schoon te maken om deze langer mee te laten gaan. Stof de naald van tijd tot tijd af met een zeer zachte, in alcohol ingedoopte kwast (van achter naar voren bewegen over het pick-upelement)

NIET VERGETEN BIJ HET VERPLAATSEN VAN UW PLATENSPELER

• Plaats de beschermende kap over de naald.
• Klem de toonarm met de toonarmklem.

DIRECT OPNEMEN NAAR USB OF SD KAART

Opnemen:

1. Selecteer geluidsbron: PHONO of Externe geluidsbron via de AUX IN jack en speel het af.
2. Plaats een USB geheugenstick of geheugenkaart.
3. Druk nu op de REC knop en druk op de SOURCE knop om te kiezen tussen USB of geheugenkaart. Druk vervolgens nogmaals op de REC knop (een pijl wijst naar het geselecteerde geheugenapparaat), waarna de opname zal beginnen.
4. Druk op de STOP knop om te stoppen.

Opmerking: bij de eerste opname met een nieuw geheugenapparaat zal een RECORDO map worden aangemaakt op de opgenomen bestanden op te slaan.

Speel muziek van een USB stick of SD kaart

1. Plaats een USB geheugenstick in de USB poort of plaats een geheugenkaart in het CARD slot.
2. Plaats de functie schakelaar in de USB/SD positie en druk op de SOURCE knop om de bron te selecteren.
3. Het apparaat ondersteunt MP3 of WMA formaat. Druk tijdens het afspelen eenmaal op de PLAY/PAUSE knop om het afspelen te pauzeren en druk nogmaals om het afspelen te hervatten.
4. Druk eenmaal op de PREV knop om het vorige nummer af te spelen. Houd ingedrukt om snelterug te spoelen. Druk eenmaal op de NEXT knop om het volgende nummer af te spelen. Houd ingedrukt om snel vooruit te spoelen.
5. Druk op de FOLDER+ knop, het apparaat zal van de eerste tot de laatste map zoeken naar muziekbestanden zoeken op de geheugenapparaten, met uitzondering van de RECORDO map welke automatisch wordt aangemaakt bij de eerste opname. Druk herhaaldelijk om nogmaals te doorzoeken.
6. Om muziek in de RECORDO map af te spelen hoeft u alleen op de opname-knop te drukken, en nogmaals om te wisselen tussen de RECORDO map en normale mappen. Om te wisselen tussen artiestbestanden in normale mappen, druk op de selectie-knop.
7. Druk op de STOP knop om te stoppen.

HOOFDTELEFOON UIT

1. De platenspeler kan aangesloten worden op een versterker of speakers middels een 3.5mm aansluiting.
2. Verbind met de input van uw versterker.
3. Let op: Het geluid kan vervormen bij gebruik van Phone input of een versterker. Gebruik een AUX input als dit het geval is.
4. Als u een 3.5mm aansluiting verbindt, zullen de speakers van de platenspeler automatisch op mute gaan.

AUX IN

1. Een extern geluidsapparaat kan afgespeeld en opgenomen worden via de platenspeler.
2. Het extern geluidsapparaat kan opgenomen worden op een USB-geheugenstick of SD-kaart.

VERWIJDERING

Elektrische en elektronische apparatuur (EEE) bevat materialen, delen en inhoud die gevaarlijk kunnen zijn voor het milieu en schadelijk voor de menselijke gezondheid als afval bestaande uit elektrische en elektronische apparatuur (WEEE) niet correct wordt weggegooid.

Apparaten die gemarkeerd zijn met het WEEE logo (te zien links), zouden niet met het huishoudafval weggegooid moeten worden. Neem contact op met uw lokale autoriteit op het gebied van afvalverwerking, aangezien zij in staat zullen zijn om u details te geven over de mogelijkheden voor recycling in uw omgeving.
