Producttype	Digitale toetsenbord
Merk	Yamaha
Model	PSR-GX76
Aantal toetsen	76
Toetsindeling	Aanraakgevoelig
Polyfonie (max.)	32 noten
Ingebouwde voices	100+
Ingebouwde stijlen	100+
Effecten	Reverb, Chorus
Aansluitingen	Koptelefoon, Sustain pedaal, MIDI, USB
Voeding	12V DC adapter (optioneel) of 6x AA-batterijen
Afmetingen (B x D x H)	ca. 1200 x 300 x 100 mm
Gewicht	ca. 7 kg
Stroomverbruik	10 W
Weergave	LCD-scherm
Functies	Transpose, Metronoom, Lagen, Splitsen
Opslag	Interne en USB-opslag voor songgegevens

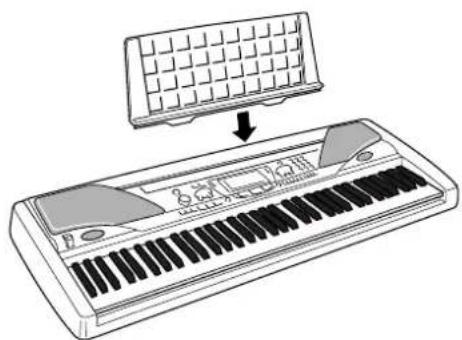

Inclusief	Lessenstandaard, bladmuziekstandaard
Onderhoud en reiniging	Gebruik een zachte, droge doek. Geen reinigingsmiddelen.
Veiligheid	Niet gebruiken in de buurt van water of warmtebronnen.

Veelgestelde vragen - PSR-GX76 YAMAHA

Hoe sluit ik een koptelefoon aan op de Yamaha PSR-GX76?

Sluit de koptelefoon aan op de PHONES-aansluiting aan de onderzijde van het toetsenbord. De luidsprekers worden dan automatisch uitgeschakeld.

Kan ik batterijen gebruiken in plaats van een adapter?

Ja, u kunt 6x AA-batterijen (alkaline) gebruiken. Open het batterijvak aan de onderzijde en plaats de batterijen met de juiste polariteit.

Hoe stel ik de splitfunctie in?

Druk op de SPLIT-knop. U kunt dan het linker- en rechterdeel van het toetsenbord verschillende voices toewijzen.

Hoe gebruik ik de metronoom?

Druk op de METRONOME-knop. Stel de tempo in met de TEMPO-knoppen. Druk nogmaals om de metronoom te stoppen.

Hoe kan ik de transpose-functie gebruiken?

Druk op de TRANSPOSE-knop en gebruik de +/–-knoppen om de toonhoogte in halve tonen te verhogen of verlagen.

Hoe herstel ik de fabrieksinstellingen?

Houd de HIGHEST KEY ingedrukt terwijl u het toetsenbord inschakelt. Bevestig de reset. Let op: alle eigen gegevens worden gewist.

Kan ik de Yamaha PSR-GX76 aansluiten op een computer?

Ja, via de USB-aansluiting. U heeft geen stuurprogramma's nodig (USB MIDI class-compliant). Gebruik een USB-kabel voor aansluiting.

Hoe reinig ik het toetsenbord?

Gebruik een zachte, droge doek. Gebruik geen reinigingsmiddelen of water, omdat dit de elektronica kan beschadigen.

Wat zijn de afmetingen en het gewicht van de PSR-GX76?

De afmetingen zijn ca. 1200 x 300 x 100 mm (B x D x H) en het gewicht is ca. 7 kg.

Hoe kan ik een sustainpedaal aansluiten?

Sluit een sustainpedaal aan op de SUSTAIN-aansluiting aan de achterzijde. Het pedaal werkt standaard als sustain.

GEBRUIKSAANWIJZING PSR-GX76 YAMAHA

Dit product heeft batterijen of een externe spanningsvoorziening nodig (adapter). Sluit dit product NIET aan op een andere spanningsvoorziening of adapter dan in de handleiding wordt beschreven, dan op het naamplaatje staat of die speciaal wordt aanbevolen door Yamaha.

Dit product zou alleen gebruikt mogen worden met de bijgeleverde componenten of een kar, rek of standaard die speciaal wordt aanbevolen door Yamaha. Als een kar, enz., wordt gebruikt, neem dan alstublieft alle veiligheidsmarkeringen en instructies die het product vergezellen, in acht.

SPECIFICATIES ONDERHEVIG AAN WIJZIGINGEN:

Wij menen dat de informatie die deze handleiding bevat juist is op het moment van drukken. Yamaha houdt zich echter het recht voor de specificaties te veranderen of aan te passen, zonder kennisgeving en zonder de verplichting reeds bestaande modellen daar aan aan te passen.

Dit product, alleen of in combinatie met een versterker en hoofdtelefoon of luidsprekers, kan in staat zijn geluidsniveaus voort te brengen die tot permanente gehoorbeschadiging kunnen leiden. Gebruik GEEN hoge of onaangename volumeniveaus gedurende een langere tijd. Mocht u gehoorbeschadiging of oorsuizen ervaren, dan kunt u het best contact opnemen met een KNO-arts of gehoordeskundige.

BELANGRIJK: Des te harder het geluid, des te korter de tijd die nodig is om tot gehoorbeschadiging te leiden.

MERK OP:

Servicekosten die worden gemaakt vanwege een gebrek aan kennis van hoe een functie of effect werkt (als het apparaat wordt gebruikt waarvoor het is ontworpen) vallen niet onder de fabrieksgarantie en komen derhalve voor rekening van de gebruiker. Bestudeer daarom deze handleiding zorgvuldig en raadpleeg uw dealer voordat u om service verzoekt.

MILIEU ZAKEN:

Yamaha streeft ernaar om producten te maken die zowel veilig als milieu-vriendelijk zijn. Wij menen oprecht dat onze producten en de gebruikte productie methods aan deze doelstellingen voldoen. Om ons zowel aan de letter als de geest van de wet te houden, willen we dat u zich bewust bent van de volgende zaken:

Kennisgeving batterij:

Dit product KAN een kleine niet oplaadbare batterij bevatten die (indien van toepassing) vastgesoldeerd zit. De gemiddelde levensduur van zo'n batterij is ongeveer vijf jaar. Als vervanging noodzakelijk wordt, neem dan contact op met gekwalificeerd service personeel om de vervanging uit te voeren.

Dit product kan ook werken met een normaal gangbaar type batterij. Enkele daarvan kunnen oplaadbaar zijn. Vergewis u ervan dat de op te laden batterij inderdaad oplaadbaar is en dat de oplader geschikt is voor het desbetreffende type batterij.

Als u batterijen plaatst, gebruik dan nooit oude en nieuwe batterijen en verschillende soorten batterijen door elkaar. De batterijen MOETEN juist worden geplaatst. Niet overeenkomende soorten of foutieve plaatsing kunnen leiden tot oververhitting en scheuren van de batterijbehuizing.

Waarschuwing:

Probeer geen enkele batterij uit elkaar te halen of te doorboren. Houd alle batterijen bij kinderen vandaan. Zorg dat lege batterijen niet bij het normale afval komen, maar zorg dat ze zo spoedig mogelijk als Klein Chemisch Afval worden ingeleverd. Opmerking: Informeer bij een willekeurige leveranciers van batterijen in uw omgeving naar informatie over de verwijderingsvoorschriften voor batterijen.

Opmerking over verwijdering:

Als u dit product weg wilt doen omdat het kapot is en niet meer gemaakt kan worden of omdat het apparaat aan het eind van zijn bruikbare levensduur is, vergewis u er dan van wat de wettelijke regelingen op dat moment zijn voor het verwijderen van producten die lood, batterijen plastics, etc. bevatten. Als uw leverancier u daarmee niet kan helpen, neem dan alstublieft direct contact op met Yamaha.

Positie naamplaatje:

Het naamplaatje bevindt zich aan de onderzijde van het product. U vindt hierop het modelnummer, serienummer, vereisten voor de spanningsvoorziening, etc. Het is verstandig om het modelnummer, het serienummer en de aankoopdatum in de hieronder gereserveerde ruimte te noteren. Bewaar ook uw officiële aankoopbon, aangezien dat uw garantiebewijs is.

Model

Serienummer

Aankoopdatum

BEWAAR DEZE HANDLEIDING ALSTUBLIEFT

92-BP (onderkant)

Deze handleiding is uitsluitend bedoeld om u te helpen zich de bediening van het instrument eigen te maken.

Er kunnen derhalve geen rechten aan ontleend worden.

OBSERVERA!

* Bewaar deze voorzorgsmaatregelen op een veilige plaats voor eventuele latere bestudering.

WAARSCHUWING

Volg altijd de algemene voorzorgsmaatregelen op die hieronder worden opgesomd om te voorkomen dat u gewond raakt of zelfs sterft als gevolg van elektrische schokken, kortsluiting, schade, brand of andere gevaren. De maatregelen houden in, maar zijn niet beperkt tot:

• Open het instrument niet, haal de interne onderdelen niet uit elkaar en modificeer het instrument niet. Het instrument bevat geen door de gebruiker te vervangen onderdelen. Als het instrument stuk schijnt te zijn, stop dan met het gebruiken van het instrument en laat het nakijken door een Yamaha Service Center.
• Stel het instrument niet bloot aan regen, gebruik het niet in de buurt van water of onder natte of vochtige omstandigheden en plaats geen voorwerpen op het instrument die vloeistoffen bevatten die in de openingen kunnen vallen.
• Als het snoer van de adapter beschadigd is of stuk gaat, als er plotseling geluidsverlies is in het instrument, of als er plotseling een geur of rook uit

het instrument komt, moet u het instrument onmiddellijk uit zetten, de stekker uit het stopcontact halen en het instrument na laten kijken door een officieel Yamaha Service Center.

• Gebruik alleen de aanbevolen adapter (PA-3B of gelijkwaardige door Yamaha aanbevolen adapter). Gebruik van een andere adapter kan brand en defecten veroorzaken.
• Haal altijd de stekker uit het stopcontact voor u het instrument schoonmaakt. Haal nooit een stekker uit het stopcontact met natte handen.
• Controleer zo nu en dan de stroomstekker en verwijder stof en vuil dat zich erop verzameld heeft.

PAS OP!

Volg altijd de algemene voorzorgsmaatregelen op die hieronder worden opgesomd om eventuele lichamelijke verwondingen te voorkomen, of beschadiging aan andere instrumenten of bezittingen. De maatregelen houden in, maar zijn niet beperkt tot:

• Plaats de adapter niet in de buurt van warmtebronnen zoals kachels of radiatoren. Verbuig of beschadig het snoer niet, plaats er geen zware voorwerpen op en leg het niet op een plaats waar mensen er over kunnen struikelen of er voorwerpen over kunnen rollen.
• Als u de stekker uit het stopcontact haalt, moet u altijd aan de stekker trekken, nooit aan het snoer.
• Sluit het instrument niet aan op een stopcontact dat een T-plug bevat. Dit kan resulteren in een verminderde geluidskwaliteit en het stopcontact oververhitten.
• Haal de adapter uit het stopcontact gedurende een elektrische storm (b.v. onweer), of als u het instrument gedurende lagere tijd niet gebruikt.
• Vergewis u er van dat de batterijen altijd op de juiste manier geplaatst worden (let op de + en - tekens). Doet u dit niet, dan kan dit leiden tot oververhitting, brand of lekken van batterijvloeistof.
• Vervang altijd alle batterijen tegelijk. Gebruik geen nieuwe batterijen in combinatie met oude batterijen. Ook moet u geen verschillende batterijsoorten (bijvoorbeeld alkaline en mangaan of verschillende merken) door elkaar gebruiken. Dit kan leiden tot oververhitting, brand of lekken van batterijvloeistof.
• Gooi batterijen nooit in het vuur.
• Probeer geen niet oplaadbare batterijen op te laden.
• Haal de batterijen uit het instrument als u het gedurende een langere periode niet gebruikt, om schade door lekken van de batterijen te voorkomen.
• Houd batterijen weg van kinderen.
• Vermijd contact met de vloeistof als een batterij lekt. Als de batterijvloeistof in contact mocht komen met uw ogen, mond of huid was het dan onmiddellijk met water en raadpleeg een arts. Batterijvloeistof is corrosief en kan mogelijk gezichtsverlies of chemische verbranding veroorzaken.
• Voordat u het instrument aansluit op andere elektronische componenten moet u alle betreffende apparatuur uitzetten. Voordat u alle betreffende apparatuur aanzet moet u alle volumes op het minimum zetten. Voer de volumes van alle componenten, na het aanzetten, geleidelijk op tot het gewenste luisterniveau.

• Stel het instrument niet bloot aan extreme schokken, trillingen of stof, extreme koude of warme omstandigheden (zoals in direct zonlicht, bij de verwarming, of in de auto) om vervorming van het paneel of schade aan de interne elektronica te voorkomen.

• Gebruik het instrument niet in de buurt van elektrische producten zoals televisies, radio's of luidsprekers, aangezien dit interferentie kan veroorza-ken die de prestaties van de andere apparatuur kan beïnvloeden.

• Plaats het instrument niet op een onstabiele plek waar het kan omvallen.
• Haal voordat u het instrument verplaatst alle kabels en de adapter los.
• Gebruik bij het schoonmaken een zachte droge doek. Gebruik bij het schoonmaken geen verfverdunners (b.v. thinner), oplosmiddelen, schoonmaakmiddelen of chemische schoonmaakdoekjes. Plaats ook geen vinylen, plastic of rubberen voorwerpen op het instrument, want dit kan verkleuring veroorzaken.
• Leun niet op en plaats geen zware voorwerpen op het instrument, ga voorzichtig om met de knoppen, schakelaars en aansluitingen.
• Gebruik uitsluitend de standaards en rekken die voor uw instrument aanbevolen zijn. Als u het instrument vast maakt aan de standaard of het rek gebruik dan uitsluitend de bijgeleverde schroeven. Anders kan dit leiden tot beschadiging van de interne componenten of het vallen van het instrument.
• Gebruik het instrument niet te lang op een niet comfortabel geluidsniveau aangezien dit permanent gehoorverlies kan veroorzaken. Als u gehoorbeschadiging of suizen in uw oor constateert, neem dan contact op met een KNO-arts of gehoordeskundige.

■USER DATA OPSLAAN

- Schrijf alle data naar een extern apparaat zoals de Yamaha MIDI Data Filer MDF3, om verlies van belangrijke data door niet goed functioneren of een gebruikersfout te voorkomen.

Yamaha kan niet verantwoordelijk worden gesteld voor schade veroorzaakt door oneigenlijk gebruik of modificaties aan het instrument, of data die verloren is gegaan.

Zet het instrument altijd uit als u het niet gebruikt.

Lege batterijen vallen onder Klein Chemisch Afval en dienen als zodanig behandeld te worden.

* De in deze handleiding getoonde illustraties en LCD-schermen zijn uitsluitend ter instructie bedoeld en kunnen afwijken van die op uw instrument.

Gefeliciteerd met uw aanschaf van de Yamaha PSR-GX76 PortaTone!

U bezit nu een draagbaar keyboard dat een aantal geavanceerde functies bevat, een fantastisch geluid heeft en buitengewoon gemakkelijk is in het gebruik. Deze kenmerken maken dit instrument tot een uitzonderlijk expressief en veelzijdig instrument.

Lees deze gebruiksaanwijzing zorgvuldig door terwijl u uw nieuwe PSR-GX76 bespeelt, om volledig gebruik te kunnen maken van zijn vele mogelijkheden.

Hoofdkenmerken

De PSR-GX76 is een hoogwaardig maar gebruiksvriendelijk keyboard met de volgende eigenschappen en functies:

■ Yamaha Educatie Pakket

De PSR-GX76 is uitgerust met het nieuwe Yamaha Educatie Pakket — een set leermiddelen die gebruik maakt van de laatste technologie om het leren en spelen van muziek plezieriger te maken dan ooit tevoren! Het Yamaha Educatie Pakket bevat:

●Lessen blz. 60

De gemakkelijk te gebruiken lesfunctie, leidt u door de gedeelten van een song — net als een geduldige leraar! Selecteer één van de 100 songs op de PSR-GX76 en leer eerst de linker- en rechterhandpartijen afzonderlijk en dan tezamen. De lesfunctie beschikt over vier eenvoudige stappen om u te helpen u de songs eigen te maken: Timing, Waiting (wachten), Minus One (1), en Both Hands (beide handen)

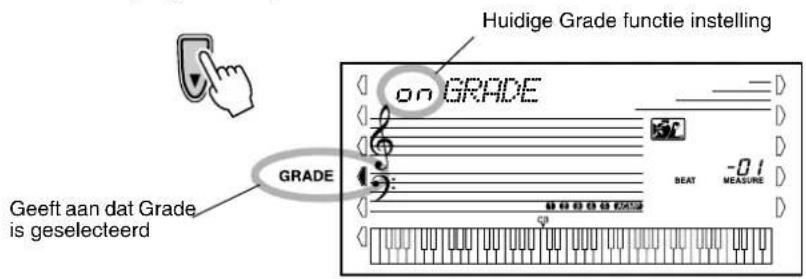

● Grade & Talking (Beoordelen & Spreken) ...... blz. 65, 66

De PSR-GX76 beschikt ook over de Grade en Talking eigenschappen. Grade is een virtuele “leraar,” die uw praktijksessies evalueert en uw optreden inschaalt. De gemakkelijke Talking functie “kondigt”, naast andere dingen, elke stap van de les aan, alsook uw “beoordeling”.

● Dictionary (woordenboek) ...... blz. 45

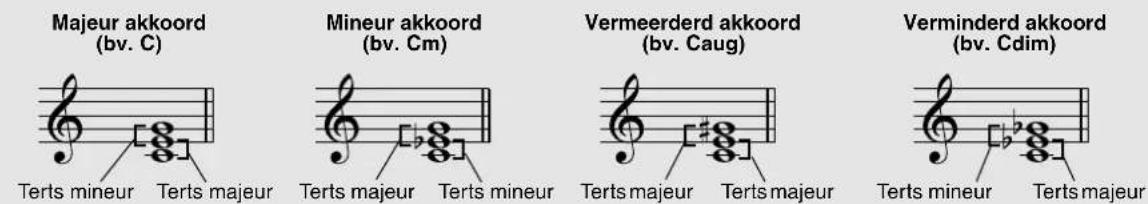

Dictionary is een ingebouwde “akkoordenencyclopedie” die u leert hoe u een akkoord moet spelen door u de juiste noten in de display te laten zien — perfect voor als u de naam van een akkoord weet en u wilt deze snel kunnen spelen!

■ Portable Grand (vleugel) ...... blz. 20

De PSR-GX76 bevat ook een Portable Grand functie voor een realistische vleugel weergave. Drukken op de [PIANO] knop roept direct de verbluffend authentieke "Stereo Sampling Piano" klank op en configureert de hele PSR-GX76 voor optimaal piano spelen. Speciale Pianist stijlen — met alleen pianobegeleiding — zijn ook voor handen.

■ DJ ...... blz. 22

De DJ functie is een opwindende nieuwe toevoeging aan de PSR-GX76, die een rijkdom aan hedendaagse geluiden en ritmes onder uw vingers plaatst. Het drukken op de [DJ] knop roept onmiddellijk één van de speciale DJ songs ("DJ GAME") en een DJ stijl op, en voorziet u van toepasselijke voices en passende effecten.

Andere krachtige eigenschappen:

• 256 uitzonderlijk realistische en dynamische voices, gebruikmakend van digitale opnamen van echte instrumenten.
• Speciale Split voices, waarbij twee verschillende voices via aparte delen van het toetsenbord kunnen worden bespeeld.
• 10 verschillende Drum Kit voices, met individuele drum- en percussiegeluiden op elke toets.
• Hoge kwaliteit Reverb, DSP en Harmony effecten voor het verfraaien van het geluid van de voices — en uw spel.
• 100 automatische begeleidingsstijlen, elk met een Intro, Main A en B en Ending secties. Een Auto Fill functie voegt dynamische fills toe bij het omschakelen van de secties.

• Krachtige, eenvoudig te gebruiken song opnamemogelijkheden, voor opnemen en afspelen van tot vijf eigen songs.

• Registratie Memory presets voor het opslaan van alle PSR-GX76's paneelinstellingen onder een enkele knop, zodat u deze instellingen onmiddellijk en automatisch terug kunt roepen.

• One Touch Setting functie voor het automatisch opoepen van een passende voice die bij de geselecteerde stijl of song past.
• Touch Response en Dynamic Filter geven u buitengewoon expressieve mogelijkheden met de voices. Ze veranderen zowel het volume als de klankleur afhankelijk van uw toetsaanslag — net als bij een echt muziekinstrument!
• Volledige MIDI en General MIDI (GM) compatibiliteit, waardoor u de PSR-GX76 makkelijk in een MIDI systeem kunt integreren en de ingebouwde GM voices met alle GM software kunt gebruiken.
• Expressief Pitch Bend wiel voor veranderen van de toonhoogte in real time.

Inhoud

Bedieningspaneel en aansluitingen...... 6

Opstellen 8

• Spanningsvoorzieningen ....8
• Het instrument aanzetten....8
  • Aansluitingen voor accessoires ....9

Quick Guide 10

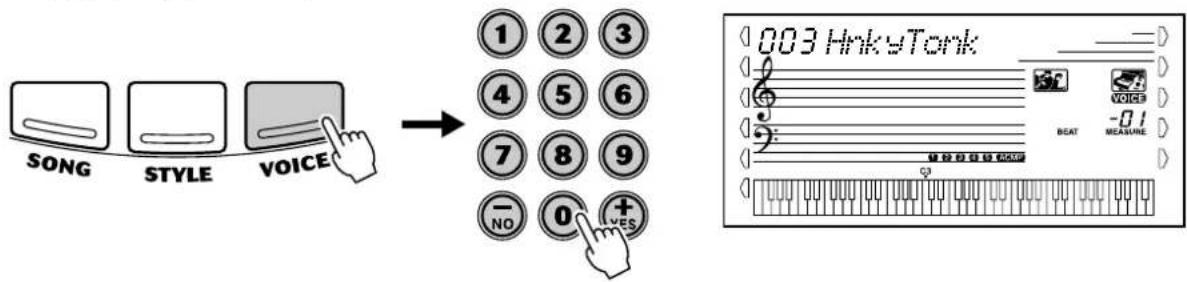

Stap 1 Voices .... 10

Stap 2 Songs....12

Stap 3 Automatische begeleiding.... 14

Stap 4 Lessen 16

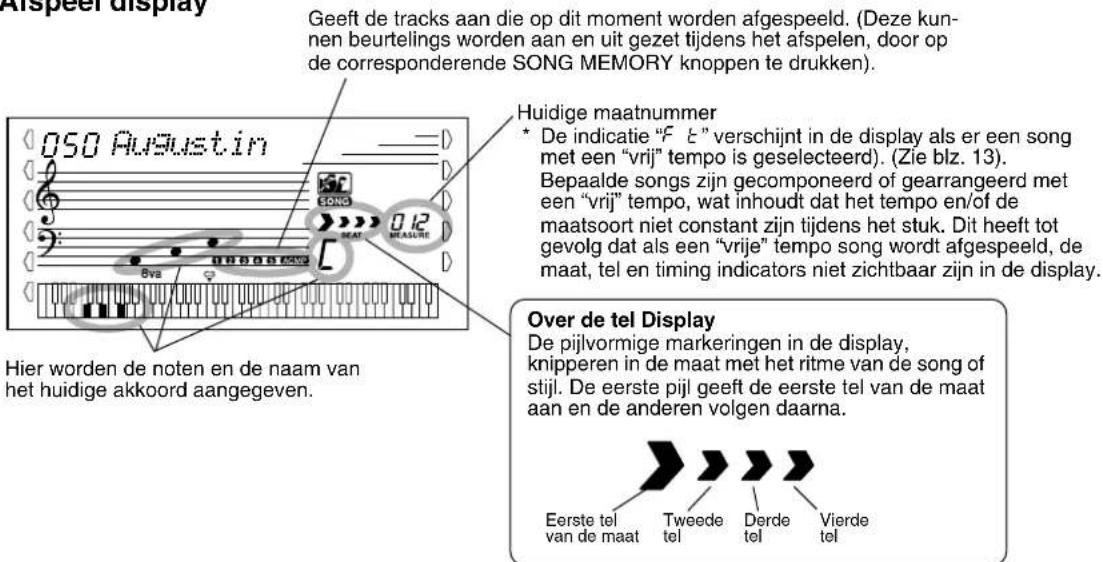

Paneeldisplay Indicaties 18

Portable Grand (vleugel) 20

• De Portable Grand bespelen .....20
- De metronoom gebruiken ....20
• De DJ bespelen 22

DJ 22

Voices bespelen 23

• Een voice bespelen ....23
• One Touch Setting....25
  • Transponeren en Tuning (stemming) .....26
• Pitch Bend bereik....27
• Touch (aanslag) en Touch Sensitivity (aanslaggevoeligheid) 28

Effecten.... 29

• Reverb (nagalm) 29
• DSP 30
• Harmonie ....31

Automatische Begeleiding.... 34

• Een stijl selecteren....34

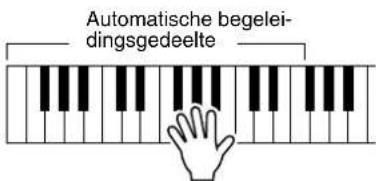

• De begeleiding spelen ....35
• Sync Stop indicator....39

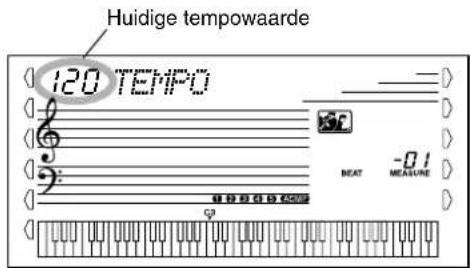

• Het tempo wijzigen ....40
• Begeleiding gedeelten (Main A/B en Fill-ins) 40

- Het begeleidingsvolume aanpassen......41

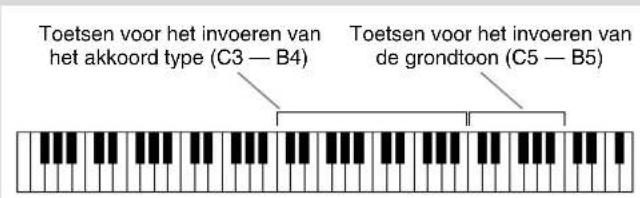

- Automatische begeleiding gebruiken — Multi Fingering ....42

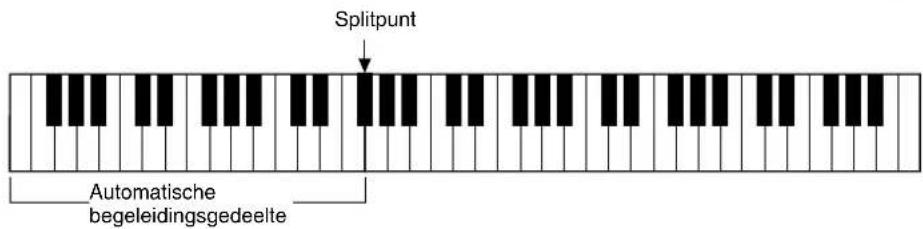

- Het splitpunt instellen....44

- Dictionary (woordenboek)......45

Songs selecteren en afspelen.... 50

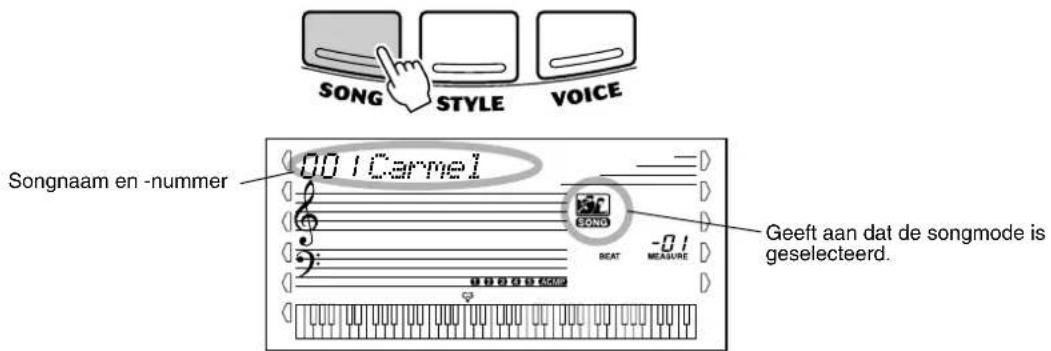

• Een song afspelen en selecteren.... 50

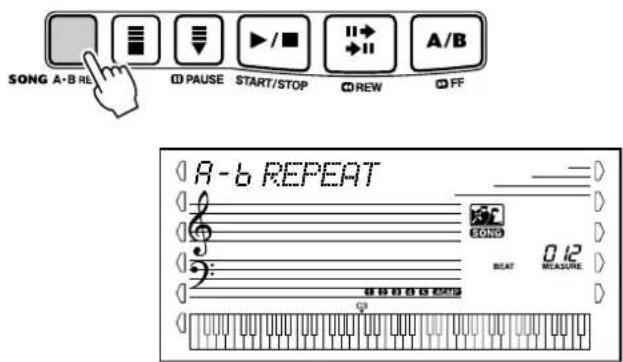

  • A-B Repeat (herhaling) 51
• Melody Voice Change (Melodie Voice Wijziging) . 52

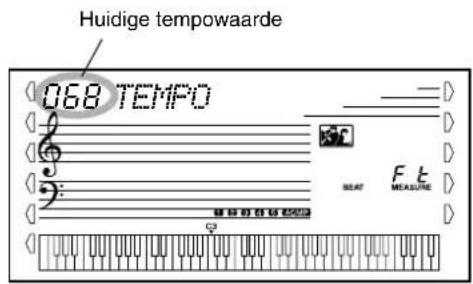

• Het tempo wijzigen.... 53
• Het songvolume aanpassen 54

Song opname.... 55

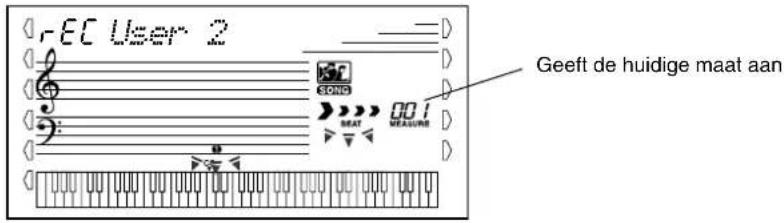

• Een User song opnemen 55
• Song Wissen.... 58
• Track wissen 59

Song Lessen 60

• De lesfunctie gebruiken 60
• Les 1 — Timing....62

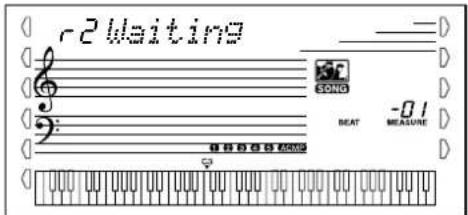

• Les 2 — Waiting (wachten).... 63

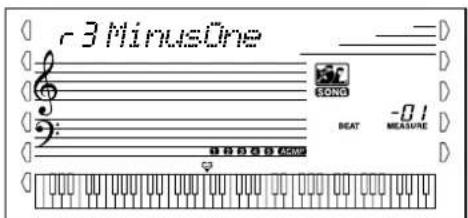

  • Les 3 — Minus One (min één) ...... 63
  • Les 4 — Both Hands (beide handen)...... 64

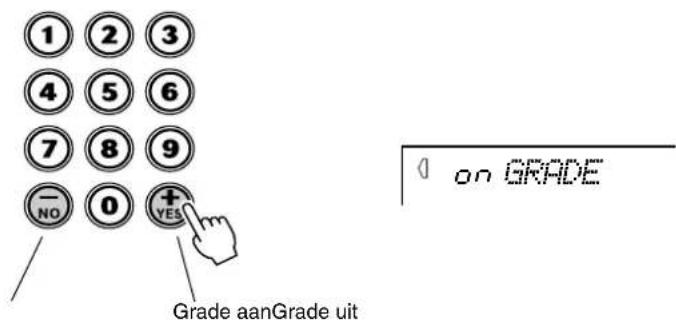

  • Grade (beoordelen).... 65

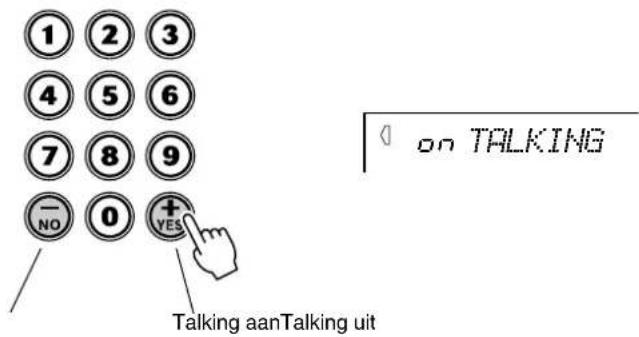

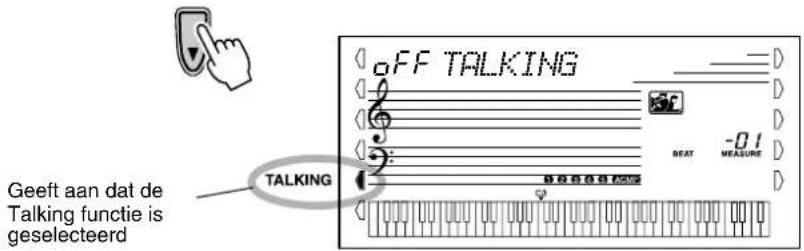

Talking (spreken)...... 66

MIDI Functies 67

• Wat is MIDI? 67

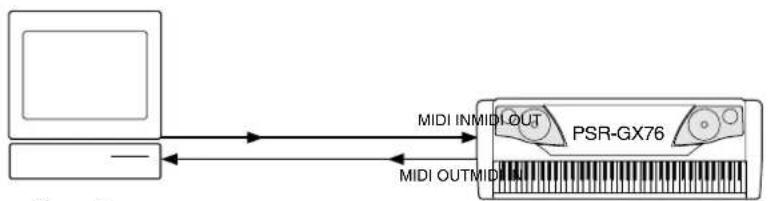

• Op een Personal Computer aansluiten...... 69

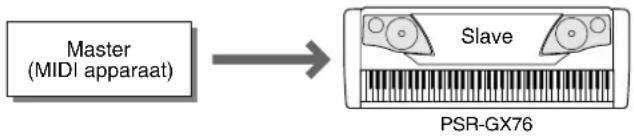

• Afspelen van de PSR-GX76 regelen vanaf een extern apparaat — Externe Clock...... 70

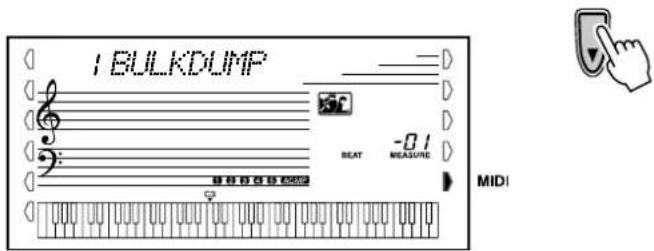

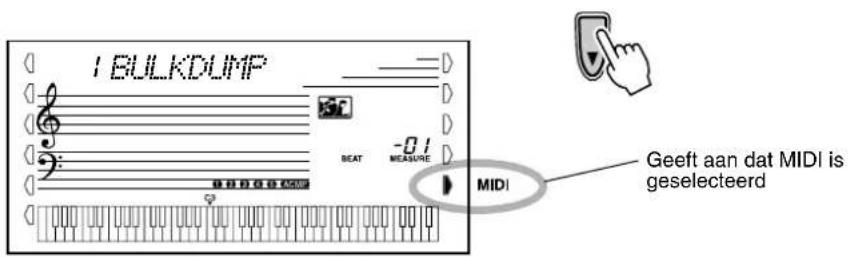

• Bulk Dump Send gebruiken om data weg te schrijven 71
• De Initial Setup Send gebruiken met een Sequencer .... 73

Problemen oplossen 75

Data backuppen & Initialiseren 76

Voice Overzicht 77

Stijl Overzicht 81

Drum Kit Overzicht.... 82

MIDI Implementatie Overzicht 84

Specificaties 87

Index 88

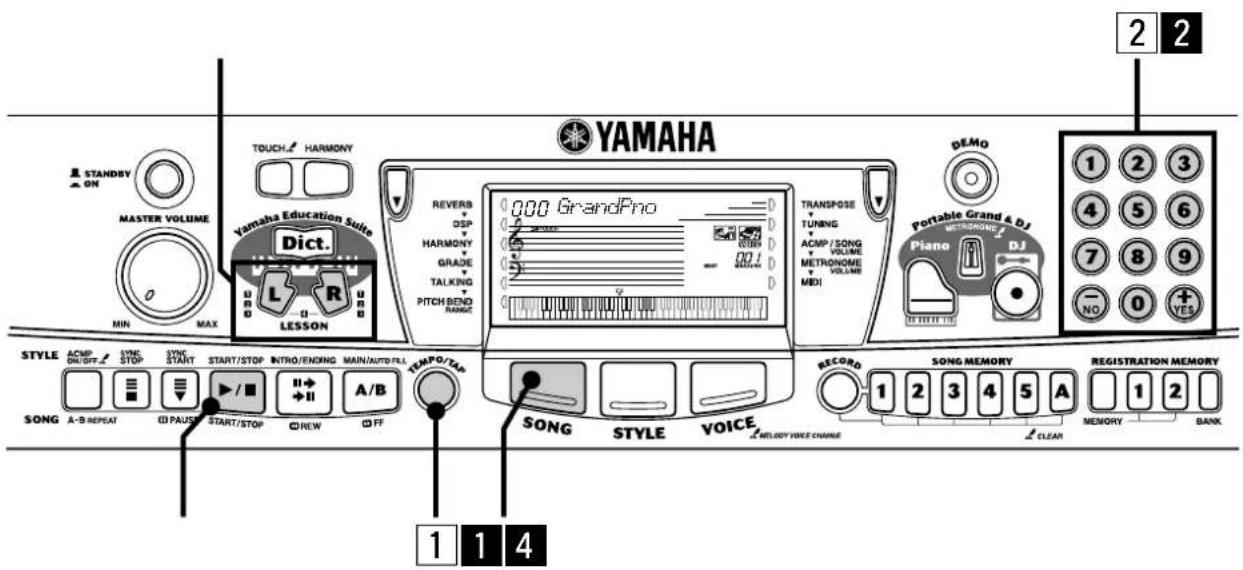

■ Bedieningspaneel

① Aan/uit schakelaar ([STANDBY/ON])

Hiermee bepaalt u het totaalvolume van de PSR-GX76.

③ [TOUCH] knop

Dit zet de Touch functie aan en uit (zie blz. 28).

Deze knop ingedrukt houden stelt u in staat de aanslaggevoeligheid in te stellen (zie blz. 28).

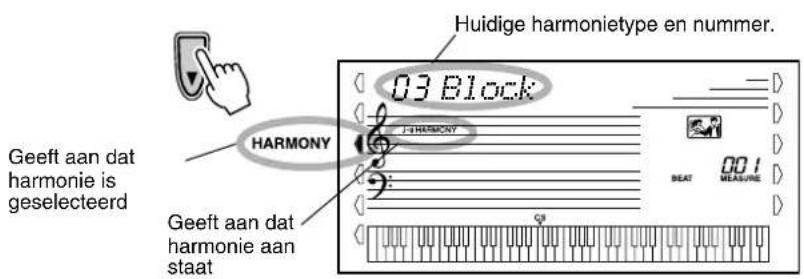

④ [HARMONY] knop.

Dit zet het Harmony effect aan en uit (zie blz. 31).

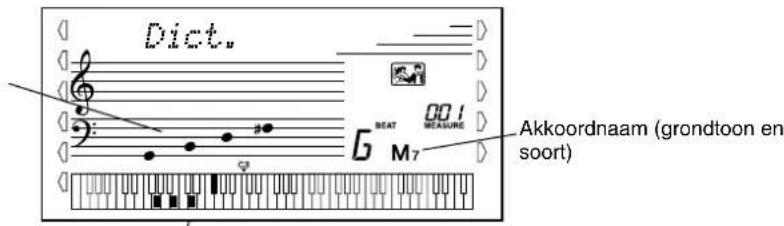

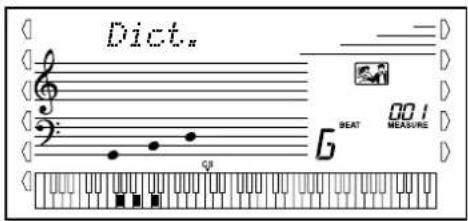

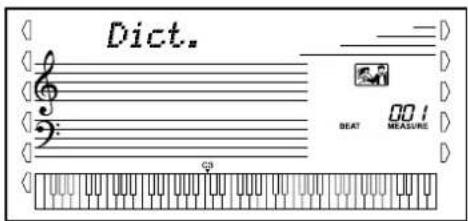

⑤ [Dict.] (DICTIONARY) knop

Deze activeert de Dictionary functie (blz. 45).

⑥ LES [L] (links) en [R] (rechts) knoppen

Deze roept de Les oefeningen op voor de correponderende hand (links of rechts) voor de geselecteerde song (zie blz. 61).

⑦ Overall (links, rechts) knoppen

Met deze twee knoppen aan weerszijde van de display kunt u de verscheidene functies, instellingen en handelingen van de PSR-GX76 oproepen, waaronder effecten, transponeren, stemmen en MIDI (zie blz. 29).

⑧ [DEMO] knop.

Deze wordt gebruikt om de Demo songs af te spelen (zie blz. 12).

⑨ [Piano] knop.

Deze roept onmiddellijk de Grand Piano voice op, met een speciale piano song en stijl (zie blz. 10).

⑩ [METRONOME] knop.

Deze zet de metronoom aan en uit (zie blz. 20).

⑪ [DJ] knop.

Deze roept onmiddellijk een speciale DJ voice, song en stijl op.

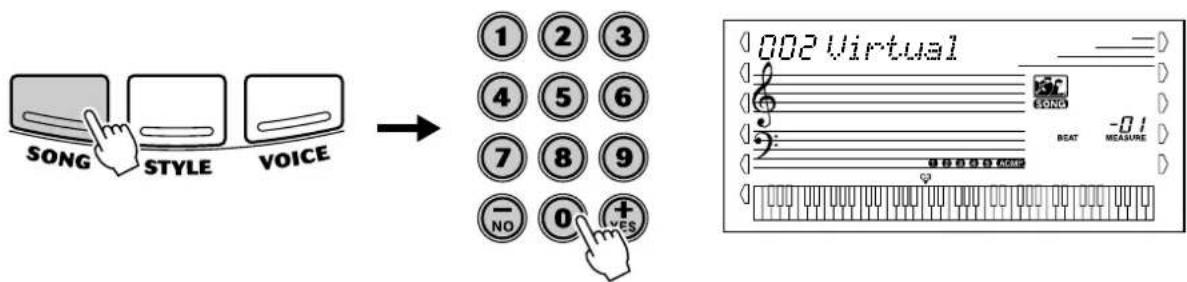

⑫ Numeriek toetsenbord, [+/YES] en [-/NO] knoppen

Deze worden gebruikt voor het selecteren van songs, voices en stijlen (zie blz. 24). Ze worden ook gebruikt voor het aanpassen van bepaalde instellingen en het beantwoorden van bepaalde vragen in de display.

Als de Stijl mode is geselecteerd, zet deze de automatische begeleiding aan en uit (zie blz. 35). In de song-mode, roept u hiermee de A-B Repeat functie op (zie blz. 51).

⑭ [SYNC STOP] knop.

Dit zet de Sync Stop functie aan en uit (zie blz. 39).

⑮ [SYNC START] / [BAUSE] knop

Dit zet de Sync Start functie aan en uit (zie blz. 36).

In de songmode, wordt deze gebruikt om het afspelen van de song tijdelijk te pauzeren (zie blz. 52).

⑯ [START/STOP] knop.

Als de stijlmode is geselecteerd, stopt en start dit beurtelings de automatische begeleiding (zie blz. 35). In de songmode, start en stopt dit beurtelings het afspelen (zie blz. 51).

⑰ [INTRO/ENDING] / [REW] knop

Als de stijlmode is geselecteerd, worden hiermee de Intro en Ending functies bediend (zie blz. 35). Als de songmode is geselecteerd wordt dit gebruikt als een "terugspoel" knop of om het song afspelen terug te zetten richting het begin.

18 [MAIN/AUTO FILL] / [FF] knop

Als de stijlmode is geselecteerd, worden hiermee de begeleidingssecties gewijzigd en de Auto Fill functie bediend (zie blz. 40). Als de songmode is geselecteerd, wordt dit als een vooruitspoelknop gebruikt of om het song afspelen verder te zetten richting het eind.

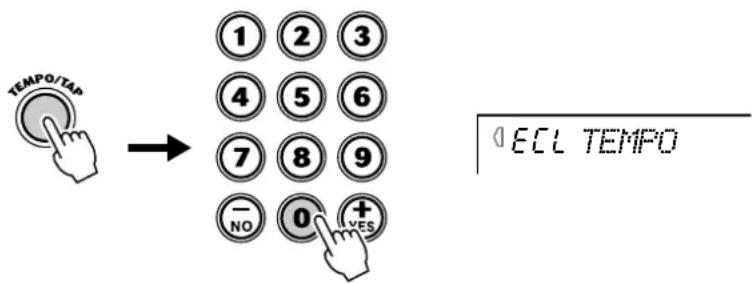

⑲ [TEMPO/TAP] knop.

Deze knop wordt gebruikt om de tempo-instelling op te roepen, waardoor u het tempo met het numerieke toetsenbord of de [+]/[-] knoppen in kunt stellen (zie blz. 20). U kunt er ook het tempo mee intikken en automatisch een geselecteerde song of stijl starten op het ingetikte tempo (zie blz. 36).

20 [SONG] knop.

Dit is om song selectie mogelijk te maken (zie blz. 50).

②1 [STYLE] knop.

Dit is om stijl selectie mogelijk te maken (zie blz. 34).

⑳ [VOICE] knop.

Dit is om voice selectie mogelijk te maken (zie blz. 23). Ingedrukt houden van deze knop roept de Melody Voice Change functie op (zie blz. 52).

②3 [SONG MEMORY] knoppen

Deze knoppen ([RECORD], [1] - [5], [A]) worden voor song opname gebruikt, waardoor u tot zes verschillende sporen (tracks) van een song op kunt nemen (inclusief een speciaal akkoordspoor) (zie blz. 56). Ze worden ook gebruikt om data van alle of een specifiek spoor van een User song te wissen (zie blz. 59, 58).

24 REGISTRATION MEMORY knoppen

Deze worden gebruikt voor selecteren en opnemen van de Registratie Memory Presets (zie blz. 48).

25 [PITCH BEND] wiel

Deze wordt gebruikt voor het verhogen of verlagen van de toonhoogte van de voices terwijl u speelt. Het pitch bend bereik van het wiel kan ook worden ingesteld (zie blz. 27).

■ Achter Paneel

26 MIDI IN, OUT aansluitingen

Deze zijn om andere MIDI instrumenten en apparaten op aan te sluiten (zie blz. 67).

⑳ SUSTAIN aansluiting

Hier kunt u een optionele FC4 of FC5 voetschakelaar op aansluiten voor het bedienen van de sustain, net als het demperpedaal op een piano (zie blz. 9).

28 PHONES/OUTPUT aansluiting

Hier kunt u een stereo hoofdtelefoon of een extern versterker/luidsprekersysteem op aansluiten (zie blz. 9).

29 DC IN 10-12V aansluiting

Deze is om een PA-3B AC power adapter op aan te sluiten (zie blz. 8).

Dit gedeelte bevat informatie over het opstellen voor het bespelen van uw PSR-GX76. Lees dit gedeelte zorgvuldig door voordat u het instrument gaat gebruiken.

Spanningsvoorzieningen

Ofschoon de PSR-GX76 zowel via een apart verkrijgbare adapter als op batterijen werkt, beveelt Yamaha het gebruik van de adapter aan, als dat maar enigszins mogelijk is. Gebruik van een adapter is milieuvriendelijker dan batterijen.

■ Gebruik van een AC adapter

Om uw PSR-GX76 op een stopcontact aan te sluiten heeft u een apart verkrijgbare Yamaha PA-3B adapter nodig. Het gebruik van andere adapters kan leiden tot beschadiging van het instrument, dus vraag om het juiste type. Sluit de plug van de adapter aan op de DC IN 10-12V-aansluiting aan de achterzijde van uw PSR-GX76 en de stekker op een geschikt stopcontact.

■ Gebruik van batterijen

● Batterijen plaatsen

Draai het instrument ondersteboven en haal het batterijenklepje weg. Plaats zes 1,5 volt batterijen ("D", SUM-1, R-20 of gelijkwaardig), zoals in de illustratie aangegeven, waarbij u er op moet letten dat de plus en de min juist gericht zijn, waarna u het batterijenklepje weer kunt sluiten.

● Als de batterijen leeg raken

Als de batterijen leeg beginnen te raken en de spanning zakt onder een bepaald niveau, kan het gebeuren dat de PSR-GX76 niet goed meer klinkt en juist functioneert. Vervang, als dit gebeurt, alle zes de batterijen door een complete set nieuwe.

Het instrument aanzetten

Als er een adapter is aangesloten of er batterijen zijn geplaatst, drukt u gewoonweg op de STANDBY-knop zodat deze in de ON-positie komt. Zet het instrument altijd uit als u het niet gebruikt. (druk dan nogmaals op de schakelaar zodat deze weer omhoog komt).

! PAS OP !

- Onderbreek nooit de spanningsvoorziening (d.w.z. de batterijen verwijderen of de AC adapter los halen) tijdens een PSR-GX76 opname handeling! Dit zou namelijk kunnen resulteren in het verloren gaan van de gegevens.

! WAARSCHUWING

- Gebruik UITSLUITEND de Yamaha PA-3B adapter (of een andere speciaal door Yamaha aanbevolen adapter) om uw instrument via het lichtnet te voeden. Andere adapters kunnen leiden tot onherstelbare beschadiging van zowel de adapter als de PSR-GX76. - Koppel de adapter los als u de PSR-GX76 niet gebruikt tijdens een elektrische storm.

! PAS OP !

- Gebruik nooit oude en nieuwe of verschillende soorten (bijvoorbeeld alkaline en mangan) batterijen door elkaar. - Om lekken van de batterijen te voorkomen dient u de batterijen uit het instrument te halen als deze voor een langere tijd niet gebruikt wordt.

! PAS OP !

- Zelfs als de schakelaar in de "STANDBY" positie staat, loopt er nog een minimale hoeveelheid stroom door het instrument. Als u de PSR-GX76 gedurende langere tijd niet gebruikt, haal dan ook de adapter los van het stopcontact en/of verwijder de batterijen uit het instrument.

Aansluitingen voor accessoires

■ Een hoofdtelefoon gebruiken

Om privé te oefenen en te spelen zonder anderen te storen, kunt u een hoofdtelefoon aansluiten op de PHONES/OUTPUT-aansluiting op het achterpaneel. Het geluid van het ingebouwde speakersysteem wordt automatisch uitgeschakeld, zodra u een plug in deze aansluiting steekt.

■ Een keyboardversterker of een stereo-installatie aansluiten

Alhoewel de PSR-GX76 is uitgerust met een ingebouwd speakersysteem, kunt u toch via een extern versterker/speakersysteem spelen. Zorg er eerst voor dat de PSR-GX76 en alle externe apparaten uitgeschakeld zijn en sluit dan het éne eind van een stereo audiokabel aan op de LINE IN of AUX IN aansluiting op het andere apparaat en het andere eind op de PHONES/OUTPUT-aansluiting achter op de PSR-GX76.

■ Een voetschakelaar gebruiken

Met deze aansluiting kunt u een optionele voetschakelaar (Yamaha FC4 of FC5) gebruiken om het geluid van de voices te verlengen. Deze wordt op dezelfde manier gebruikt als een demperpedaal op een akoestische piano — houd de voetschakelaar ingetrapt terwijl u speelt, om het geluid langer aan te houden.

■ Gebruik van de MIDI aansluitingen

De PSR-GX76 is ook uitgerust met MIDI-aansluitingen, waardoor u de PSR-GX76 op andere MIDI instrumenten en media aan kunt sluiten. (Zie voor meer informatie blz. 67).

! PAS OP !

- Zet, om beschadiging van de speakers te voorkomen, de volumeregeling van het externe apparaat op de minimum-stand voordat u de aansluiting maakt. Het negeren van deze waarschuwingen kan leiden tot elektrische schokken of beschadiging van apparatuur. Stel als de apparatuur weer aan staat het gewenste volume in door geleidelijk tijdens het spelen de volumes weer te verhogen.

OPMER-KING

- Zorg dat de pedaal juist is aangesloten op de SUSTAIN aansluiting voor u de PSR-GX76 aanzet.

- Houd de pedaal niet ingetrapt op het moment dat u de PSR-GX76 aanzet. Hierdoor zou de polariteit van de voetschakelaar worden omgedraaid, wat een omgekeerde werking tot gevolg heeft.

De Piano bespelen

Door gewoon op de [Piano] knop te drukken, kunt u in één keer de hele PSR-GX76 instellen voor pianospel.

1 Druk op de [Piano] knop.

000 GrandPro

2 Bespeel het toetsenbord.

Wilt u meer weten? Zie blz. 20.

Met de metronoom meespelen

1 Druk op de [METRONOME] knop.

Wilt u meer weten? Zie blz. 20.

● Paneel Voice Overzicht

Nr.	Voicenaam	Nr.	Voicenaam	Nr.	Voicenaam	Nr.	Voicenaam	Nr.	Voicenaam
PIANO		013	Jazz Organ 2	025	Folk Guitar	039	Techno Bass	CHOIR
001	Grand Piano	014	Jazz Organ 3	026	12Strings Guitar	040	Dance Bass	053	Choir
002	Bright Piano	015	Full Organ	027	Jazz Guitar	STRINGS		054	Choir Aahs
003	Honky-tonk Piano	016	Rock Organ 1	028	Octave Guitar	041	Strings	055	Choir Oohs
004	MIDI Grand Piano	017	Rock Organ 2	029	Clean Guitar	042	Chamber Strings	056	Synth Choir
005	CP 80	018	Church Organ	030	Muted Guitar	043	Synth Strings	SAXOPHONE
006	Harpsichord	019	Red Organ	031	Overdriven Guitar	044	Slow Strings	057	Soprano Sax
E.PIANO		ACCORDION		032	Distortion Guitar	045	Tremolo Strings	058	Alto Sax
007	Funky Electric Piano	020	Traditional Accordion	BASS		046	Pizzicato Strings	059	Tenor Sax
008	DX Electric Piano			033	Acoustic Bass	047	Orchestra Hit	060	Baritone Sax
009	Hyper Electric Piano	021	Musette Accordion	034	Finger Bass	048	Violin	061	Cboe
010	Bell Electric Piano	022	Bandoneon	035	Pick Bass	049	Cello	062	English Horn
011	Clavi	023	Harmonica	036	Fretless Bass	050	Contrabass	063	Bassoon
ORGAN		GUITAR		037	Sap Bass	051	Banjo	064	Clarinet
012	Jazz Organ 1	024	Classical Guitar	038	Synth Bass	052	Harp

Andere voices selecteren en bespelen

De PSR-GX76 heeft het enorme aantal van 256 dynamische, realistische instrument voices. Laten we er eens een paar proberen...

① Druk op de [VOICE] knop.

000 GrandPro

② Selecteer een voice.

002 BritePro

③ Bespeel het toetsenbord.

Wilt u meer weten? Zie blz. 23.

Spelen met de DJ functie

De opwindende nieuwe DJ functie geeft u een grote verscheidenheid aan dance en DJ sounds — waardoor u uw eigen live mixen kunt creëren en mee kunt spelen met verschillende hedendaagse ritmes.

① Druk op de [DJ] knop.

000 D:\name 1

② Druk op de Lesson [L] of [R] knop.

③ Bespeel de DJ voice.

Wilt u meer weten? Zie blz. 22.

Nr.	Voicenaam
TRUMPET
065	Trumpet
066	Muted Trumpet
067	Trombone
068	Trombone Section
069	French Horn
070	Tuba
BRASS
071	Brass Section
072	Synth Brass
073	Jump Brass
074	Techno Brass
FLUTE
075	Flute
076	Pccolo
077	Pan Flute

Nr.	Voicenaam
078	Recorder
079	Ocarina
SYNTH LEAD
080	Square Lead
081	Sawtooth Lead
082	Voice Lead
083	Crystal
084	Brightness
085	Analog Lead
SYNTH PAD
086	Fantasia
087	Bell Pad
088	Xenon Pad
089	Angels
090	Dark Moon

Nr.	Voicenaam
PERCUSSION
091 Vbraphone
092 Marimba
093 Xylophone
094 Steel Drums
095 Celesta
096 Tubular Bells
097 Timpani
098 Music Box
SPLIT
099 Strings/Grand Piano
100 Grand Piano/Violin
101 DX Electric Piano/Harmonica
102 Grand Piano/Tenor Sax

De PSR-GX76 is voorzien van in totaal 105 songs, waaronder vijf User songs waar u uw eigen spel in op kunt nemen, en 100 songs die niet alleen de hoge kwaliteit geluiden van de PSR-GX76 laten horen, maar die ook met de educatieve lesfunctie gebruikt kunnen worden.

De demosongs afspelen

De Demosongs (001 - 010) geven een goede indruk van de geavanceerde mogelijkheden en de verbazingwekkende geluiden van de PSR-GX76. Laten we meteen de demosongs afspelen te beginnen met 001...

1 Druk op de [DEMO] knop.

001 Carmel

2 Stop de Demosong.

of

- De PSR-GX76 heeft ook een Demo-Annuleer-functie die u in staat stelt het afspelen van de demo's onmogelijk te maken.

Een enkele song afspelen

Uiteraard kunt u ook één van de PSR-GX76's songs (001 - 100) selecteren en afspelen.

1 Druk op de [SONG] knop.

00 | Carmel

2 Selecteer een song.

002Virtual

Wilt u meer weten? Zie blz. 50.

Uw eigen song opnemen

Net als bij een meersporen recorder, kunt u met de PSR-GX76 aparte partijen van uw eigen song real time opnemen en afspelen.

① Selecteer de gewenste User song (101 - 105) voor opname.

102 User 2

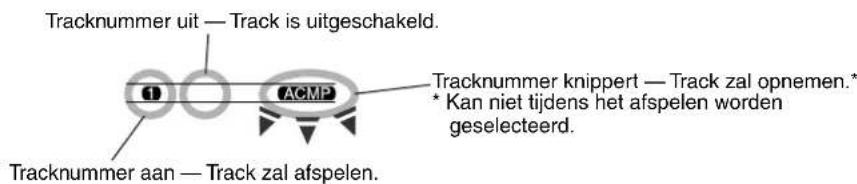

② Houd de [RECORD] knop ingedrukt en druk op de gewenste track(=spoor)nummerknop ([1] - [5]).

0 102 User 2

1

3 Start het opnemen door een melodie op het toetsenbord te spelen.

De PSR-GX76 start met opnemen zodra u de eerste noot op het toetsenbord speelt.

4 Om het opnemen te stoppen, drukt u op de [START/STOP] knop.

Wilt u meer weten? Zie blz. 55.

● Song Overzicht

Nr.	Song Naam
DEMO
001	Carmel
002	Virtual Insanity
003	Rockin'
004	★ DX EP
005	★ Arabesque 1Grand Piano
006	Funky EP
007	Jazz Organ 3
008	★ Romance De L'amour(Guitar)
009	★ Eine Kleine Nachtmusik(Strings)
010	Honky-Tonk Piano
PRACTICE
011	Little Brown Jug
012	Loch Lomond
013	Oh! Susanna
014	Song Of The Pearl Fisher
015	Wenn Ich Ein Vöglein Wär?
016	Die Lorelei
017	Funiculi-Funicula
018	Turkey In The Straw
019	Old Folks At Home
020	Silent Night
021	Jingle Bells
022	Muss I Denn
023	Ring De Banjo
024	Jesu, Joy Of Man's Desiring
025	Gavotte

Nr.	Song Naam
026	String Quartet No.17 2nd mov. "Serenade"
027	Menuett
028	Canon
029	The Danube Waves
030	From "The Magic Flute"
031	Piano Sonate op.27-2 "Mondschein"
032	"De Surprise" Symphony
033	To A Wild Rose
034	Air de Torêador "Carmen"
035	O Mio Babbino Caro (From "Gianni Schicchi")
ACCOMPANIMENT
036	Twinkle Twinkle Little Star
037	Beautiful Dreamer
038	Battle Hymn Of The Republic
039	Home Sweet Home
040	Valse Des Fleurs (From "The Nutcracker")
041	Aloha Oe
042	I've Been Working On The Railroad
043	My Darling Clementine
044	Auld Lang Syne
045	Grandfather's Clock
046	Amazing Grace
047	My Bonnie
048	Yankee Doodle
049	Joy To The World
050	O Du Lieber Augustin

Nr.	Song Naam
PIANIST
051	★ Melody in F
052	★ Greensleeves
053	★ Souvenir De Moscou op.6
054	★ Menuett
055	★ Leggenda Valacca
056	Aura Lee
057	★ Londonderry Air
058	★ Nocturne op.9-2
059	★ Liebesträume Nr.3
060	★ Tango (Espana)
061	★ Etude op.10-3 "Chanson De L'adieu"
062	★ Rondo K.V.485
063	★ Clair De Lune
064	★ Moments Musicaux op.94-3
065	★ The Entertainer
066	★ Träumerei
067	★ Auf Flügeln Des Gesanges op.34-2
068	★ Prelude (Wohltemperierte Klavier 1-1)
069	★ La Viollette
070	★ Für Elise
ORCHESTRA
071	Frühlingsstimmen
072	Danse Des Mirlitons From "The Nutcracker"
073	Frühlingslied
074	"Orphée Aux Enfers" Ouverture

Nr.	Song Naam
075	Slavonic Dances No.10
076	American Patrol
077	Camptown Races
078	La Primavera(From Le Quattro Stagioni)
079	Meditation De Thais
080	Ungarische Tänze Nr.5
BANDSMAN
081	Rock Chick
082	Love You
083	Electric Path
084	Laidback
085	Twilight
086	Beach Party
087	Sometime
088	Rock Melon Vamp
089	Slunky
090	Always
DJ
091	DJ Game
092	Ragga
093	Digital Rock
094	Hip House
095	All That
096	Pop Reggae
097	Acid House
098	SupaBad
099	Acid Techno
100	Flares

Het sterteken(★) bij bepaalde song namen geeft aan dat de song afspeelt in een "vrij" tempo (zie blz. 50, 61)

De automatische begeleiding gebruiken

De krachtige maar makkelijk te gebruiken automatische begeleiding regelt een professionele instrumentale begeleiding bij uw spel. Speel gewoon akkoorden met uw linkerhand — en de PSR-GX76 verzorgt automatisch de passende bas, akkoorden en ritmepartij. Gebruik uw rechterhand om de melodie te spelen en het klinkt als een complete band!

- Zie voor meer informatie over het spelen van de juiste akkoorden voor de automatische begeleiding: Automatische begeleiding gebruiken Multi Finger op blz. 42 en Akkoorden opzoeken in de Dictionary op de volgende bladzijde.

1 Druk op de [STYLE] knop.

Hierdoor wordt de stijlmode opgeroepen.

0018BtPof1

2 Selecteer een stijl.

Zie het Stijl overzicht op blz. 81.

002 8BtPof2

3 Schakel de automatische begeleiding in.

Akkoorden opzoeken in de Dictionary

De handige Dictionary functie leert u hoe u akkoorden moet spelen, door u de individuele noten te laten zien. In het onderstaande voorbeeld leren we u hoe u een GM7 akkoord kunt spelen...

Leer hoe u een bepaald akkoord kunt spelen

Voorbeeld:

1 Druk op de [Dict.] knop.

2 Geef de grondtoon van het akkoord aan (in dit geval, G).

G

3 Geef het akkoordsoort van het akkoord aan (in dit geval M7).

4 Speel de noten van het akkoord zoals wordt aangegeven in het toetsenbordoverzicht in de display. De akkoordnaam gaat knipperen als het akkoord juist gespeeld wordt.

5 Om de Dictionary functie te verlaten drukt u nogmaals op de [Dict.] knop.

Wilt u meer weten? Zie blz. 45.

4 Zet de Sync Start functie aan.

5 Speel een akkoord met uw linkerhand.

De automatische begeleiding start zodra u het toetsenbord bespeelt. Zie voor meer over akkoorden “Akkoorden opzoeken in de Dictionary” hierboven.

6 Selecteer een sectie.

De automatische begeleiding heeft vier secties: Intro, Main A/B en Ending.

7 Stop de automatische begeleiding.

Wilt u meer weten? Zie blz. 35.

De lesfunctie gebruiken

Songs 001 t/m 100 zijn speciaal ontworpen voor gebruik met de educatieve Lesfunctie. De Lesfunctie maakt het makkelijk en leuk om deze songs te leren beheersen. U kunt de linker- en rechterhandgedeelten van elke song apart oefenen: druk gewoon op de betreffende knop, [L] (links) of [R] (rechts). De lessen hieronder zijn voor elk van de handen van toepassing.

Les 1 — Timing....Deze les helpt u alleen de timing van de noten te oefenen.

Les 2 — Waiting . . . . . . . . . In deze les wacht de PSR-GX76 tot u de juiste noot speelt, voordat verder wordt gegaan met het afspelen van de song.

Les 3 — Minus One ....Deze les speelt de song af met de begeleiding, maar met één partij uitgeschakeld — waardoor u zelf de ontbrekende partij kunt spelen en leren beheersen.

Les 4 — Both Hands....Deze les is gelijk aan de “Minus One,” behalve dat zowel de linker- als de rechterhandpartij zijn uitgeschakeld — waardoor u zelf beide partijen kunt spelen en leren beheersen.

1 Selecteer één van de lessongs.

Zie voor instructies over songs selecteren blz. 50.

2 Selecteer de partij waar u aan wilt werken (links of rechts) en de les.

Als u aan het rechterhand gedeelte wilt werken, drukt u op de [R] knop; voor de linkerhand op de [L] knop.

0 -1 Timing

- Elke keer dat u op de betreffende knop ([L] of [R]) drukt wordt beurtelings Les 1 - 3 geselecteerd. Drukken op beide knoppen tegelijk roept Les 4 op Both Hands (beide handen).

3 Start de les.

4 Stop de les, als u klaar bent.

- U kunt ook de Les verlaten door herhaaldelijk op één van de LES knoppen ([L] of [R]) te drukken totdat "OFF" in de display verschijnt.

Les 1 — Timing

Met deze stap werkt u aan de timing van de noten. In Les 1 is de noot die u op het toetsenbord speelt onbelangrijk. De PSR-GX76 controleert alleen uw timing en hoe ritmisch "strak" uw spel is.

Wilt u meer weten? Zie blz. 62.

Lessen 2 — Wachten (Waiting)

In Les 2, oefent u het juist spelen van de noten zoals deze verschijnen in de displaynotatie. De begeleiding pauzeert en wacht op u totdat u de juiste noot speelt, voordat deze verder gaat.

Wilt u meer weten? Zie blz. 63.

Les 3 — Minus One

In Les 3 wordt één van de partijen uitgeschakeld en kunt u de ontbrekende partij in de pas met het ritme oefenen.

Wilt u meer weten? Zie blz. 63.

Les 4 — Beide handen (Both Hands)

Les 4 is net als Les 3, behalve dat de partijen voor beide handen zijn uitgeschakeld, waardoor u de beide handen in de pas met het ritme kunt oefenen.

Wilt u meer weten? Zie blz. 64.

Grade (beoordeling)

De PSR-GX76 heeft een ingebouwde evaluatie-functie die het oefenen in de gaten houdt en u — net als een echte leraar — vertelt hoe goed u de oefening deed. Er zijn vier beoordelingen mogelijk, afhankelijk van uw prestatie: "OK", "Good"(goed), "Very Good" (zeer goed) en "Excellent" (uitstekend).

Wilt u meer weten? Zie blz. 65.

Talking (spreken)

Deze functie "spreekt" tegen u door de luidsprekers en "kondigt" daarbij de Grade (beoordeling) aan, alsook de titels van de lessen.

Wilt u meer weten? Zie blz. 66.

Het tempo wijzigen

Uiteraard kunt u ook het tempo (de snelheid) van de song naar uw wens aanpassen, waardoor u een moeilijke passage eerst langzaam kunt oefenen en deze vervolgens geleidelijk steeds sneller kunt oefenen totdat u deze ook op de normale snelheid beheerst.

1 Druk op de [TEMPO/TAP] knop.

4 120 TEMPO

2 Gebruik het numerieke toetsenbord om het gewenste tempo in te stellen.

- De PSR-GX76 heeft ook een handige Tap Tempo functie waardoor u een nieuw tempo gewoon in kunt tikken. (Zie blz. 36.)

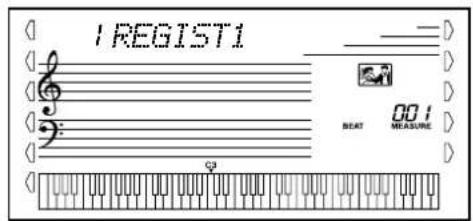

De PSR-GX76 heeft een grote multifunctionele display die de belangrijkste instellingen van het instrument laten zien. Hier volgt de uitleg van de verschillende displayiconen en indicaties.

① Indicators

Deze geven de werkinstelling van de PSR-GX76 als volgt aan:

Gebruik van het numerieke toetsen- bord selecteert voice nummers. Drukken op de [START/STOP] knop start het song afspelen.

Gebruik van het numerieke toetsen- bord selectcert voice nummers. Drukken op de [START/STOP] knop start het stijl afspelen.

Gebruik van het numerieke toetsen- bord selecteert song nummers. Drukken op de [START/STOP] knop start het song afspelen.

Gebruik van het numerieke toetsen- bord selecteert stijl nummers. Drukken op de [START/STOP] knop start het stijl afspelen.

② Overall indicator

De Overall knoppen (aan beide zijden van de LCD) geven u toegang tot de functie handelingen en instellingen van de PSR-GX76. De huidig geselecteerde instelling wordt aangegeven door een donkere balk die naast de naam (op het paneel gedrukt) verschijnt.

③ Notatie / ④ Toetsenbord

Deze twee gedeelten van de display geven heel handig de noten aan. Als een song wordt afgespeeld geven ze ook achtereenvolgens de melodienoten aan. Als u zelf het toetsenbord bespeelt, geeft de display ook de noten aan die u speelt.

- Bij enkele specifieke akkoorden, kan het voorkomen dat niet alle noten in het notatiegedeelte van de display worden aangegeven. Dit komt door ruimtegebrek in de display.

⑤ Maat

Hier wordt de huidige maat aangegeven tijdens het afspelen van een song of stijl.

⑥ Telmarkering

Deze markeringen (één grote, drie kleine) knipperen achtereenvolgens en in de maat met de song of de stijl. De grote pijl geeft de eerste tel van de maat aan.

⑦ Akkoord

Als er een song (met akkoorden) wordt afgespeeld, geeft dit de huidige grondtoon en het akkoordsoort aan. Het geeft ook de akkoorden aan die in het ACMP gedeelte van het toetsenbord worden gespeeld als de stijlmode en de automatische begeleiding aan staan.

⑧ Song-, Voice-, Stijlnaam en -nummer, Tempo

Dit gedeelte van de display geeft de naam en het nummer van de huidige geselecteerde song, voice of stijl aan. Ook worden de naam en huidige waarde of instelling van de Overall functies en functieparameters aangegeven, evenals andere belangrijke bedieningsmededelingen.

Als de tempo-instelling actief is, wordt de waarde aangegeven.

Bij song opname en afspelen wordt hier de status van de tracks aangegeven (zie blz. 56).

⑩ Touch indicator

Dit verschijnt als de Touch functie aangezet is (zie blz. 28).

⑪ Harmonie indicator

Dit verschijnt als het harmonie effect aangezet is (zie blz. 31).

⑫ Sync Stop indicator

Dit verschijnt als de Sync Stop functie aangezet is (zie blz. 39).

⑬ Begeleiding aan indicator

Dit verschijnt als de automatische begeleiding aangezet is (zie blz. 35).

Muziekstandaard

Plaats de onderste rand van de bijgeleverde muziekstandaard in de uitsparing die zich bovenaan het bedieningspaneel van de PSR-GX76 bevindt.

Deze handige functie laat u onmiddellijk de Grand Piano voice oproepen.

De Portable Grand bespelen

Druk op de [Piano] knop.

Als u dit doet, worden automatisch alle andere modes of functies uitgeschakeld en het hele instrument wordt opnieuw ingesteld voor het bespelen van de speciale "Stereo Sampled Piano" Vleugel voice. Ook wordt automatisch songnummer 051 (Melody in F) opgeroepen en stijlnummer 086 (Stride).

De Portable Grand instelling is ook ontworpen voor het spelen met de speciale Pianist-stijlen (86 - 100). Als de automatische begeleiding aan staat biedt deze alleen pianobegeleiding in verschillende muziekstijlen.

- Als de [Piano] knop ingedrukt is, wordt automatisch de One Touch Setting (blz. 25) aangezet en de Touch functie (blz. 28) wordt automatisch aangezet.

De metronoom gebruiken

1 Roep de tempo instelling op.

Druk op de [TEMPO/TAP] knop.

2 Wijzig de waarde.

Gebruik het numerieke toetsenbord om de gewenste tempowaarde in te stellen of de [+]/[-] knoppen om de waarde te verhogen of te verlagen.

- Druk tegelijkertijd op de [+]/[-] knoppen om het standaard metronoomtempo terug te roepen.

3 Zet de metronoom aan.

Druk op de [METRONOME] knop.

Druk, om de metronoom uit te zetten, nogmaals op de [METRONOME] knop.

De metronoom maatsoort instellen

De maatsoort voor de metronoom kan op verschillende op kwartnoten gebaseerde waarden worden ingesteld.

- De maatsoort verandert automatisch als er een stijl of song wordt geselecteerd.

Houd de [METRONOME] knop ingedrukt (totdat "TIME SIG" in de display verschijnt), druk vervolgens op de knop van het numericke toetsenbord die overeenkomt met de gewenste maatsoort (zie overzicht rechts).

Numeriek toetsenbord	Maatsoort
1 1/4—	Speelt alleen 1e tel (alle hoge kliks)
2 2/4
3 3/4
4 4/4
5 5/4
6 6/4
7 7/4
8 8/4
9 9/4
0 Speelt geen 1e (alle lage kliks)

Het metronoomvolume aanpassen

U kunt het volume van het metronoomgeluid onafhankelijk van de andere PSR-GX76 geluiden aanpassen. Het volumebereik is 000 - 127.

1 Roep de metronoom volume instelling op.

Druk op de rechter Overall knop totdat "MTR VOL" in de display verschijnt.

2 Wijzig de waarde.

Gebruik het numerieke toetsenbord om de gewenste metronoom volume waarde in te stellen of gebruik de [+]/[-] knoppen om de waarde te verhogen of te verlagen.

De standaard metronoomvolumewaarde terugroepen

Om de standaard metronoomvolumewaarde 100 terug te roepen drukt u gelijk-tijdig op de [+] /[-] knoppen (als Metronoom volume is geselecteerd in het Overall menu).

Deze opwindende functie laat u onmiddellijk een dynamische DJ voice en stijl oproepen zodat u hedendaagse dance music kunt spelen.

De DJ bespelen

1 Druk op de [DJ] knop.

Door dit te doen stelt u automatisch het hele instrument in voor het bespelen van de speciaal geprogrammeerde DJ song en voice.

2 Zet de lesfunctie aan en selecteer een les.

Lessen 1 - 3 kunnen worden gebruikt met DJ afspelen. Druk, herhaaldelijk indien nodig op de [L] of [R] knop, totdat de gewenste les is opgeroepen.

De DJ voice is in "blokken" verdeeld (zoals hieronder aangegeven). Elk blok heeft een ander geluid.

Bij les 1 kan elke noot op het toetsenbord worden bespeeld. Voor de andere lessen moet u in het betreffende octaaf blok spelen.

Als de song eenmaal gaat spelen, speel dan de juiste blokken zoals aangegeven in de display. (Als Talking aanstaat, worden de blokken ook "aangekondigd" in Les 2).

Als de DJ "leraar" speelt, verschijnen de bloknummers één voor één achter elkaar in de display, afhankelijk van het ritme.

3 Druk op de [START/STOP] knop om de song te stoppen.

OPMER-KING

- Als er twee 1/16 noten worden gespeeld, verschijnen de successieve bloknummers op dezelfde positie. Als hetzelfde blok twee keer als 1/16 noten gespeeld moet worden, verschijnt er een is gelijk teken achter het bloknummer (zoals hieronder aangegeven).

$$ \overline {{3}} \rightarrow 1 $$

Geeft aan dat het 3e en het 1e blok als successieve 1/16 noten moeten worden gespeeld.

$$ \overline {{3}} \rightarrow = $$

Geeft aan dat het 3e blok als twee 1/16 noten moet worden gespeeld.

OPMER-KING

- Aangezien de DJ song geen linker- of rechterhandpartijen kent, kunnen de [L] en [R] knoppen door elkaar gebruikt worden. Om dezelfde reden zijn de Lessen 3 en 4 hetzelfde.

TIP

• Probeer één van de speciale DJ voices (109 - 118) of DJ songs (091 - 100) te spelen.

De PSR-GX76 beschikt in totaal over 256 authentieke voices —die allemaal zijn gecreeerd met Yamaha's hoogwaardige AWM (Advanced Wave Memory) klankopwekkingssysteem. Dit is inclusief 128 General MIDI voices en een set speciale Split voices, DJ voices en drum kits.

De voices zijn in verschillende instrumentcategorieën ingedeeld en veel van de voicenamen zijn voor uw gemak op het paneel gedrukt. Zie voor een compleet overzicht van de beschikbare voices blz. 77.

Speciale Split voices (nrs. 099 - 108) bestaan uit twee voices, elk bespeelbaar op een ander gedeelte van het toetsenbord — u kunt, bijvoorbeeld, een basvoice met uw linkerhand spelen en een pianovoice met uw rechter.

Een speciale set DJ voices (nrs. 109 - 118) voorzien in dynamische, opwindende voices voor het spelen van een groot aantal op dit moment populaire muziekstijlen.

De Voice mode beschikt ook over een effect gedeelte om het geluid van de voices op te luisteren. Hieronder bevinden zich Reverb (nagalm) en Harmony, evenals een "DSP" gedeelte die in veelzijdige effecten voorziet, zoals tremolo, echo, delay (vertraging), equalization (toonregeling) en wah (zie blz. 29).

Er is ook een Touch Sensitivity (aanslaggevoeligheids) regeling (blz. 28), waarmee wordt bepaald hoe de voices op uw speeltechniek moeten reageren.

De PSR-GX76 heeft ook speciale Drum Kit voices — nrs. 119 - 128 — waarmee u verschillende drum- en percussie-geluiden via het toetsenbord kunt bespelen (zie het Drum Kit Voice overzicht op blz. 82).

Als er een voice wordt geselecteerd worden het meest passende DSP type (blz. 30) en Harmonie type (blz. 31) voor de voice automatisch opgeroepen.

Een voice bespelen

1 Druk op de [VOICE] knop.

2 Selecteer het gewenste voicenummer.

Gebruik het numerieke toetsenbord. De voices en hun nummers staan op het paneel. Een compleet overzicht van de beschikbare voices vindt u op blz. 77.

VOICE

PIANO	010 BELL EP	ACCORDION	029 CLEAN GUITAR	039 TECHNC
001 GRAND PIANO	011 CLAVI	020 ACCORDION	030 MUTED GUITAR	040 DANCE
002 BRIGHT PIANO	ORGAN	021 MUSETTE	031 OVERDRIVEN	STRINGS
003 HONKY-TONK	012 JAZZ ORGAN 1	022 BANDONEON	032 DISTORTION	041 STRING
004 MIDI GRAND	013 JAZZ ORGAN 2	023 HARMONICA	BASS	042 CHAMBI
005 CP 80	014 JAZZ ORGAN 3	GUITAR	033 ACOUSTIC BASS	043 SYNTH S
006 HARPSICHORD	015 FULL ORGAN	024 CLASSIC GUITAR	034 FINGER BASS	044 SLOW S'
E.PIANO	016 ROCK ORGAN 1	025 FOLK GUITAR	035 PICK BASS	045 TREMOI
007 FUNKY EP	017 ROCK ORGAN 2	026 12STRINGS	036 FRETLESS BASS	046 PIZZICA
008 DX EP	018 CHURCH ORGAN	027 JAZZ GUITAR	037 SLAP BASS	047 ORCHES'
009 HYPER EP	019 REED ORGAN	028 OCTAVE GUITAR	038 SYNTH BASS	048 VIOLIN

Er zijn twee manieren om voices te selecteren: 1) direct het voicenummer invoeren met het numerieke toetsenbord, of 2) de [+]/[-] knoppen gebruiken om op en neer door de voices te stappen.

■ Het numerieke toetsenbord gebruiken

Voer de cijfers van het voicenummer zoals aangegeven op het paneel in. Om bijvoorbeeld voicenr. 109 te selecteren drukt u eerst op de "1" op het numerieke toetsenbord, en daarna op "0" en dan "9". Van de voicenummers die met een nul beginnen (zoals 042 of 006) mag de eerste nul worden weggelaten.

109 DJgame 1

■ De [+]/[-] knoppen gebruiken

Druk op de [+] knop om het volgende voicenummer te selecteren en druk op de [-] knop voor de voorgaande. Ingedrukt houden van één van de knoppen resulteert in het versneld doorlopen van de nummers.

3 Bespeel de geselecteerde voice

Aangezien of de songmode of de stijlmode actief is op de achtergrond (zoals aangegeven door de illustratie in de display), kunt u ook respectievelijk songs of stijlen afspelen in de voicemode, door gewoon op de [START/ STOP] knop te drukken. De laatst geselecteerde song of stijl wordt dan afgespeeld.

- Elke voice wordt automatisch opgeroepen met de geschiktste octaafinstelling. Dus kan het bespelen van een centrale C bij de éne voice hoger of lager klinken dan bij een andere voice.

Over de Paneelvoices en GM Voices

Houd in gedachte dat de PSR-GX76 twee aparte sets voices heeft: 128 Paneelvoices en 128 GM (General MIDI) Voices. De GM Voices kunnen ook worden gebruikt voor het optimaal afspelen van GM-compatibele songdata. Dit betekent dat elke willekeurige GM songdata (afgespeeld via een sequencer of ander MIDI apparaat) zo zal klinken als de programmeur dat heeft bedoeld.

Drum Kit Voice overzicht (voices 119 - 128)

Als één van de 10 paneel Drum Kit voices is geselecteerd, kunt u de verschillende drum en percussie-instrumenten via het toetsenbord bespelen.

119 Std.Kit1

Nr. Naam LCD
119 Standard Kit 1 Std.Kit1
120 Standard Kit 2 Std.Kit2
121 Room Kit Room Kit
122 Rock Kit Rock Kit
123 Electronic Kit Elct.Kit
124 Analog Kit AnlogKit
125 Dance Kit DanceKit
126 Jazz Kit Jazz Kit
127 Brush Kit BrushKit
128 Symphony Kit SymphKit

One Touch Setting

Deze speciale "voice" is in feite een gemakkelijke methode om automatisch een geschikte voice voor u te selecteren als u een stijl selecteert. De voice is zo geselecteerd dat deze het best bij de stijl of de song past die u heeft opgeroepen.

1 Selecteer voicenummer 000 (One Touch Setting).

De One Touch Setting functie roept automatisch een voice op die het best past bij de song of stijl die u heeft geselecteerd.

Transponeren en Tuning (stemming)

U kunt ook de stemming aanpassen en de transponering (toonsoort) van de PSR-GX76 veranderen met de Transpose en Tuning functies.

■ Transponeren

Transponeren bepaalt de toonsoort van zowel de main voice als de bas- en akkoordbegeleiding van de geselecteerde stijl. Het bepaalt ook de toonhoogte van de songs. Dit stelt u in staat om eenvoudig de toonhoogte van de PSR-GX76 aan andere instrumenten of zangers aan te passen of in een andere toonsoort te spelen zonder uw vingerzetting aan te passen. De transponeerinstelling kan worden aangepast over een bereik van ± 12 halve noten (± 1 octaaf).

- De Transponeer functie heeft geen invloed op de DJ voices (nrs. 109 - 118) of de Drum Kits voices (nrs. 119 - 128).

1 Selecteer de Transpose functie.

Druk, herhaaldelijk indien nodig, op de rechter Overall knop, totdat "TRANSPOS" in de display verschijnt.

2 Wijzig de waarde.

Gebruik het numerieke toetsenbord om de gewenste transponeerwaarde (-12 - +12) in te stellen. Om de toonhoogte te verlagen, drukt u tegelijkertijd op de [-] knop terwijl u de (negatieve) waarde intypt met het numerieke toetsenbord. U kunt ook de [+]/[-] knoppen gebruiken om de waarde te verhogen of te verlagen. Ingedrukt houden van één van de knoppen verhoogt of verlaagt de waarde continu.

De standaard Transponeer- waarde terugroepen

Als u de transponeerinstelling hebt veranderd, kunt u onmiddellijk de standaardinstelling "00" terugroepen door gelijktijdig op beide[+]/[-] knoppen te drukken (als Transpose is geselecteerd).

■ Tuning ·······

Met Tuning bepaalt u de fijnstemming van zowel de main voice als de bas/akkoordbegeleiding van de geselecteerde stijl. Het bepaalt ook de toonhoogte van de songs. Hierdoor kunt u de stemming nauwkeurig in overeenstemming brengen met die van andere instrumenten. De Tuning instelling kan worden aangepast over een bereik van ± 100 (ongeveer ± 1 halve noten).

1 Selecteer de Tuning functie.

Druk, herhaaldelijk indien nodig, op de rechter Overall knop, totdat “TUNING” in de display verschijnt.

- De Tuninginstellingen hebben geen invloed op de Drum Kit voices (nrs.119 - 128).

2 Wijzig de waarde.

Gebruik het numerieke toetsenbord om de gewenste Tuning waarde in te voeren (-100 - +100). Om de stemming te verlagen, drukt u tegelijkertijd op de [-] knop terwijl u de (negatieve) waarde intypt met het numerieke toetsenbord. U kunt ook de [+]/[-] knoppen gebruiken om de waarde te verhogen of te verlagen. Ingedrukt houden van één van de knoppen verhoogt of verlaagt de waarde continu.

De standaard Tuningwaarde terugroepen

Als u de Tuning instelling hebt veranderd, kunt u onmiddellijk de standaardinstelling "00" terugroepen door gelijktijdig op beide [+]/[-] knoppen te drukken (als Tuning is geselecteerd).

Pitch Bend bereik

De GX76 heeft een [PITCH BEND] wiel waarmee u de toonhoogte van de voices in real time kunt veranderen, terwijl u speelt. De Pitch Bend bereik parameter bepaalt de hoeveelheid waarmee de toonhoogte wordt verhoogd of verlaagd als u het [PITCH BEND] wiel gebruikt.

Bij de minimale instelling zal het bewegen van het [PITCH BEND] wiel de toonhoogte hooguit een halve noot verhogen of verlagen, oftewel een kwart noot vanuit het midden. Bij de maximale instelling, 12, kan de toonhoogte worden veranderd met een bereik van ± één octaaf (12 halve noten). Het [PITCH BEND] wiel heeft effect op de voices die in het rechterhand gedeelte van de toetsenbord worden gespeeld. (Het heeft geen effect op de automatische begeleiding).

1 Selecteer de Pitch Bend Range parameter.

Druk, indien nodig herhaaldelijk, op de linker Overall knop, totdat "PB RANG" in de display verschijnt.

2 Stel de Pitch Bend bereik waarde in.

Gebruik het numerieke toetsenbord of de [+]/[-] knoppen om het gewenste bereik in te stellen: 1 - 12 (halve noten).

Touch (aanslag) en Touch Sensitivity (aanslaggevoeligheid)

De Touch functie geeft u een dynamische en expressieve controle over de voices, waarbij u met uw aanslagsterkte bepaalt hoe hard of hoe zacht een geluid klinkt.

Zet de Touch functie desgewenst on (aan) of off (uit) door op de [TOUCH] knop te drukken.

Met Touch Sensitivity stelt u in hoe de PSR-GX76 op uw aanslagsterkte moet reageren, waardoor u deze expressieve functie aan uw eigen speelstijl kunt aanpassen.

Houd de [TOUCH] knop ingedrukt, totdat de Touch Sensitivity instelling en de naam in de display verschijnt.

2 Wijzig de waarde.

Gebruik het numerieke toetsenbord of de [+]/[-] knoppen om de gewenste instelling te kiezen: 1, 2 of 3 (zie voor verklaring hieronder).

- Instellingen:

1 (Soft=zacht) Dit geeft een beperkte aanslaggevoeligheid en produceert een relatief nauw dynamisch bereik, ongeacht hoe zwaar u op de toetsen speelt.

2 (Medium=middel) Dit geeft het normale dynamische bereik (van zacht tot hard).

3 (Hard) Dit is ontworpen om zachte passages te spelen, waarbij u een iets ge-detailleerdere controle in het zachtere volume bereik heeft.

Als de Touch uit staat wordt er een constant volume (overeenkomend met een aanslagwaarde van 80) geproduceerd.

De standaard Touch Sensitivity waarde terugroepen

De standaard Touch Sensitivity is 2 (Medium). Druk tegelijkertijd op de [+]/-] knoppen om dit in te stellen (als Touch Sensitivity is geselecteerd).

De PSR-GX76 is uitgerust met een grote variëteit aan effecten die kunnen worden gebruikt om het geluid van de voices op te luisteren. De PSR-GX76 heeft drie verschillende effectsystemen — Reverb (nagalm), DSP en Harmonie — elk met verschillende effecttypes om uit te kiezen.

Reverb (nagalm)

Het Reverb effect reproduceert geluidsreflecties, weerkaatsingen en vertragingen van omgevingen die zich voordoen als een instrument in een kamer of concertzaal wordt bespeeld. Er zijn in totaal acht verschillende Reverb types waarmee verscheidene verschillende spelomgevingen worden gesimuleerd.

1 Selecteer de Reverb functie.

OPMER-KING

- Er zijn nog twaalf Reverb types extra beschikbaar als de PSR-GX76 via een MIDI apparaat wordt aangestuurd. (Zie voor details, zie blz. 86.)

2 Stel desgewenst het Reverb type in.

Gebruik het numerieke toetsenbord of de [+]/-] knoppen om het gewenste Reverb type te kiezen. (Zie voor een overzicht van de beschikbare Reverb Types, blz. 32.) Selecteer Reverb type nr. 9 om de Reverb uit te schakelen.

OPMER-KING

- Elke stijl van de PSR-GX76 heeft zijn eigen onafhankelijke Reverb instelling.

Het standaard Reverb type terugroepen

Als u het Reverb type heeft gewijzigd, kunt u onmiddellijk de standaard instelling terugroepen door beide [+]/[-] knoppen tegelijk in te drukken (als Reverb is geselecteerd).

DSP

De DSP effect sectie voorziet in distortie en chorus effecten en daarnaast nog in een keur van andere bruikbare dynamische effecten om het geluid van de voices te kleuren en veranderen. Onder deze diverse extra effecten bevinden zich: reverse gate reverb, phaser, rotary speaker, tremolo, echo, delay, distortion, equalization en wah. Er zijn in totaal achtendertig DSP types beschikbaar.

1 Selecteer de DSP functie.

Druk, herhaaldelijk indien nodig, op de linker Overall knop, totdat de donkere indicatiebalk naast DSP verschijnt.

2 Stel desgewenst het DSP type in.

Gebruik het numericke toetsenbord of de [+]/[-] knoppen om het gewenste DSP type te kiezen (zie voor een overzicht van de beschikbare DSP Types, blz. 32). Selecteer DSP typenr. 39 om het DSP effect uit te schakelen.

• Elke voice van de PSR-GX76 heeft zijn eigen onafhankelijke DSP-instelling.
• Er zijn 51 extra DSP types beschikbaar als de PSR-76 via een MIDI apparaat wordt aangestuurd. (Zie voor details, blz. 86.)

De standaard DSP type instelling terugroepen

Als u het DSP type heeft gewijzigd, kunt u onmiddellijk de standaard instelling terugroepen door beide [+] /[-] knoppen tegelijk in te drukken (als DSP is geselecteerd).

Harmonie

De harmonie sectie bestaat uit een verscheidenheid aan speeleffecten die de melodie die u speelt opsieren als u de begeleidingsstijlen van de PSR-GX76 gebruikt. Er zijn in totaal zesentwintig harmonie effecten beschikbaar.

De Tremolo, Trill en Echo effecten kunnen zelfs worden gebruikt als de begeleiding uit staat.

Er zijn vijf verschillende harmonie types die automatisch een harmoniepartijen creëren (voor de noten die in het rechter gedeelte van het toetsenbord worden gespeeld) die bij de begeleidingsakkoorden passen.

1 Schakel het harmonie effect aan.

Druk op de [HARMONY] knop.

2 Selecteer de harmonie functie.

Druk, herhaaldelijk indien nodig, op de linker Overall knop, totdat de donkere indicatiebalk naast HARMONY verschijnt.

BELANG RUK

• Voor de eerste vijf Harmonie types (Duet, Trio, Block, Country, en Octave), moeten de akkoorden in het begeleidingsgedeelte van het toetsenbord worden gespeeld.
• De snelheid van de Trill, Tremolo en Echo effecten is afhankelijk van de Tempo instelling (blz. 33).

OPMER-KING

- Elke voice van de PSR-GX76 heeft zijn eigen onafhankelijke harmonie instelling.

3 Stel desgewenst het harmonie type in.

Gebruik het numerieke toetsenbord of de [+]/[-] knoppen om het gewenste harmonie type te kiezen. (Zie voor een overzicht van de beschikbare Harmonie Types, blz. 33).

De standaard harmonie type instelling terugroepen

Als u het harmonie type heeft gewijzigd, kunt u onmiddellijk de standaard instelling terugroepen door beide [+]/[-] knoppen tegelijk in te drukken (als harmonie is geselecteerd).

■ Effect Types

● Reverb Types

Nr. Reverb Type Display Naam Beschrijvingen
1 Hall 1 Hall 1 Concertzaal reverb.
2 Hall 2 Hall 1
3 Room Room Kleine kamer reverb.
4 Room 2 Room2
5 Stage 1 Stage 1 Reverb voor solo instrumenten.
6 Stage 2 Stage 2
7 Plate Plate Gesimuleerde stalen plaatreverb.
8 Plate Plate
9 Off Off Geen effect.

● DSP Types

Nr. DSP type Display Naam Beschrijvingen
1 Hall 1 Hall 1 Concertzaal reverb.
2 Hall 2 Hall2
3 Room 1 Room1 Kleine kamer reverb.
4 Room 2 Room2
5 Stage 1 Stage1 Reverb voor solo instrumenten.
6 Stage 2 Stage 2
7 Plate 1 Plate1 Gesimuleerde stalen plaatreverb.
8 Plate 2 Plate2
9 Early Reflection 1 ER1 Alleen de eerste weerkaatsingen.
10 Early Reflection 2 ER2
11 Gate reverb Gate			Gated reverb effect, waarin de nagalm vroeg wordt afgekapt voor speciale ef-fecten.
12 Reverb Gate Gate2			Gelijk aan Gate Reverb, maar met een achterwaartse toename in de nagalm.
13 Chorus 1 Chorus1			Conventioneel chorus effect met een rijke warme chorus.
14 Chorus 2 Chorus2
15 Flanger 1 Flanger1			Nadrukkelijke drie-fase modulatie met een licht metalig geluid.
16 Flanger 2 Flanger2
17 Symphonic Symphony			Uitzonderlijke rijke en diepe chorus.
18 Phaser Phaser Uitgesproken metalige modulatie met een periodieke faseverandering.
19 Rotary Speaker 1 Rotary1 Roterende luicspreker simulatie.
20 Rotary Speaker 2 Rotary2
21 Tremolo 1 Tremolo1			Rijk Tremolo effect met zowel volume als toonhoogtemodulatie.
22 Tremolo 2 Tremolo2
23 Guitar Tremolo Guitar Tremolo			Gesimuleerde elektrische gitaar tremolo.
24 Auto Pan AutoPan			Verscheidene panorama effecten die automatisch de geluidspositie verplaatsen (links, rechts, voor, achter).
25 Auto Wah AutoWah Repeterendsweep “wah” effect.
26 Delay Left - Center - Right DelayLCR			Drie onafhankelijk delays, voor de linker, rechter en midden stereo positie.
27 Delay Left - Right DelayLR			Begin vertraging voor elk stereokanaal, en twee aparte terugkoppelingsver-tragingen.
28 Echo Echo Stereo vertraging, met onafhankelijke terugkoppelniveau instellingen voor elk kanaal.
29 Cross Delay CrossDly Complex effect die vertraagde herhalingen laat “stuiteren” tussen de linker- en rechterkanalen.
30 Karaoke Karaoke Diep, nadrukkelijk echo effect.
31 Distortion Hard D Hard Warme vervorming met een scherpe rand.
32 Distortion Soft D Soft Zachte, warme vervorming.
33 Overdrive Overdrv Natuurlijke distortie, als die van een overstuurde verstrekker.
34 Amp Simulation AmpSimu Karakteristieke geluid van een gitaarversterker/luidsprekers.
35 EQ Disco EQ Disco			Disco Equalizer effect die zowel de hoge als de lage frequenties opkrikt, zoals gebruikelijk bij de meeste disco music.
36 EQ Telephone EQ Tel Equalizer effect die zowel de hoge als de lage frequenties onderdrukt, om zo het geluid te simuleren dat je door een telefoon hoort.
37 3Band EQ 3BandEQ Equalizer met drie aparte frequentiebanden.
38 2Band EQ 2BandEQ Equalizer met twee aparte frequentiebanden.
39 No effect. Off Geen effect.

● Harmonie Types

Nr. Harmonie Type Display Naam Beschrijvingen
1 Duet	Duet Harmonie types 1	t/m 5 zijn op toonhoogte gebaseerd		en voegen één-, twee- of drie noten harmonieen toe aan de in de rechterhand gespeelde monofone melodie. Deze types geven uitsluitend geluid als er akkoorden in het begeleidingsgedeelte van het toetsenbord worden gespeeld.
2 Trio	Trio
3 Block	Block
4 Country	Country
5 Octave	Octave
6 Trill	1/4 noot Tril1/4 Types 6 -	26 zijn ritme-gebaseerde effecten		en voegen klankver- ijkingen of herhaalde vertragingen in de tijd toe met de automa- tische begeleiding. Deze types klinken, of de begeleiding nu aan staat of niet. de daadwerkelijke snelheid echter, hangt wel af van de tempo instelling (blz. 40). De individuele nootwaarden van elk type geeft u de mogelijkheid het effect exact met het ritme te synchroniseren. Trioolinstellingen zijn ook beschikbaar: 1/6 = kwartnoot triolen, 1/12 = achtste noot triolen, 1/24 = zestiende noot triolen.·De Trill effect types (6 t/m 12) creëren trillers van twee noten (af- wisselend gespeelde noten) als er twee noten worden gespeeld.·De Tremolo effect types (13 t/m 19) herhalen alle gespeelde noten (tot maximaal vier).·De Echo effect types (20 t/m 26) creëren vertraagde herhalingen van elke gespeelde noot.
7 Trill	1/6 noot Tril1/6
8 Trill	1/8 noot Tril1/8		♪
9 Trill	1/12 noot Tril1/12
10 Trill	1/16 noot Tril1/16		♪
11 Trill	1/24 noot Tril1/24
12 Trill	1/32 noot Tril1/32		♪
13 Tremolo	1/4 noot Trem1/4
14 Tremolo	1/6 noot Trem1/6
15 Tremolo	1/8 noot Trem1/8		♪
16 Tremolo	1/12 noot Trem1/12
17 Tremolo	1/16 noot Trem1/16		♪
18 Tremolo	1/24 noot Trem1/24
19 Tremolo	1/32 noot Trem1/32		♪
20 Echo	1/4 noot Echo1/4
21 Echo	1/6 noot Echo1/6		3♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪●
22 Echo	1/8 noot Echo1/8
23 Echo	1/12 noot Echo1/12		3♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪●

De PSR-GX76 voorziet in dynamische ritme- en begeleidingspatronen — alsook passende voice instellingen voor elk patroon — in verschillende populaire muziekstijlen.

Er zijn in totaal 100 verschillende stijlen in verschillende categorieen beschikbaar. Elke stijl is opgebouwd uit verschillende “secties” — Intro, Main A en B en Ending — waardoor u verschillende begeleidingssecties op kunt roepen terwijl u optreedt.

De automatische begeleidingen die bij de ritmes zijn ingebouwd, voegen de ervaring van een complete instrumentale ondersteuning toe aan uw optreden, waarbij u de begeleiding stuurt door de akkoorden die u speelt. De automatische begeleiding splitst het toetsenbord effectief in twee zones: de rechter voor het spelen van de melodielijn en de linker (standaard de toets F#2 en lager) is voor de automatische begeleidingsfunctie.

De PSR-GX76 beschikt ook over de handige Dictionary functie (blz. 45). Dictionary voorziet u van een ingebouwde “akkoorden-encyclopedie” die u leert hoe u een door u opgegeven akkoord kunt spelen, door de betreffende noten in de display aan te geven.

Een stijl selecteren

1 Druk op de [STYLE] knop.

2 Selecteer het gewenste stijlnummer.

Gebruik het numerieke toetsenbord. De basiscategorieen en hun nummers vindt u links op het paneel. Een compleet overzicht van de beschikbare stijlen vindt u op blz. 81.

STYLE

001\~007 8BEAT 076\~083 LATIN
008\~011 16BEAT 084\~085 CARIBBEAN
012\~020 BALLAD 086\~100 PIANIST
021\~030 DANCE
031\~036 ROCK
037-040 ROCK & ROLL
041-046 RHYTHM & BLUES
047\~055 JAZZ
056\~061 COUNTRY & WESTERN
062\~067 BALLROOM
068\~075 MARCH & WALTZ

Stijlnummers kunnen op dezelfde wijze worden geselecteerd als voices (zie blz. 24). U kunt het numerieke toetsenbord gebruiken om de nummers rechtstreeks in te voeren of de [+|/-] knoppen gebruiken om door de stijlnummers te stappen.

De begeleiding afpelen

De paneelknoppen hieronder fungeren als begeleidingsregelaars.

1 Zet de automatische begeleiding aan.

Druk op de [ACMP ON/OFF] knop om de automatische begeleiding aan (mogelijk) te schakelen.

2 Start de begeleiding.

U kunt dit op één van de volgende manieren doen:

■ Drukken op de [START/STOP] knop.

Het ritme begint onmiddellijk zonder de bas- en akkoordbegeleiding te spe- len. De huidig geselecteerde Main A of B sectie zal worden gespeeld.

U kunt de Main A of B sectie selecteren door op de betreffende knop te drukken — [MAIN A/B] — voordat u op de [START/STOP] knop drukt. (De display geeft kort de geselecteerde sectie aan: "MAIN A" of "MAIN B").

Geeft de geselecteerde sectie aan (Main A of B).

■ Het Tap Tempo gebruiken om te starten

Deze zinvolle functie laat u de snelheid (tempo) van de automatische begeleiding intikken en start dan de automatische begeleiding in het aangegeven tempo.

Tik gewoon vier keer op de [TEMPO/TAP] knop (of drie keer voor stijl met een 3/4 maat) en de begeleiding start automatisch in het door u ingetikte tempo. Terwijl de begeleiding speelt, kunt u ook nog het tempo wijzigen door twee keer in het gewenste tempo op de [TEMPO/TAP] knop te drukken.

■ Sync Start gebruiken met een Intro sectie

De PSR-GX76 heeft ook een Sync Start functie die u in staat stelt het ritme/de begeleiding te starten door gewoonweg op een toets op het toetsenbord te drukken. Om de Sync Start te gebruiken, drukt u eerst op de [SYNC START] knop (de telmarkeringen knipperen om aan te geven dat de Sync Start klaar staat) en speel vervolgens een toets op het toetsenbord. (Speel een noot of akkoord in het begeleidingsgedeelte van het toetsenbord als de begeleiding aanstaat).

Starten met een Intro sectie

Elke stijl heeft zijn eigen twee- of vier maten Intro sectie. In combinatie met de automatische begeleiding beschikken veel van de Intro secties over speciale akkoordwisselingen en versieringen om uw spel op te luisteren.

Om met een Intro sectie te starten:

1) Druk op de [MAIN/AUTO FILL] knop — om in te stellen welke sectie (A of B) op het Intro moet volgen.

Geeft de geselecteerde sectie aan (Main A of B).

2) Druk op de [INTRO/ENDING] knop.

Om de Intro sectie en begeleiding daadwerkelijk te starten, drukt u op de [START/STOP] knop.

Sync Start gebruiken met een Intro sectie

U kunt ook de Sync Start functie gebruiken met de speciale Intro sectie van de geselecteerde stijl.

Om Sync Start te gebruiken met een Intro sectie:

1) Druk op de [MAIN/AUTO FILL] knop — om in te stellen welke sectie (A of B) op het Intro moet volgen.

2) Druk op de [INTRO/ENDING] knop.

3) Druk op de [SYNC START] knop om Sync Start mogelijk te maken en start de Intro sectie en begeleiding door op een willekeurige toets van het toetsenbord te spelen. (Speel een noot of akkoord in het begeleidingsgedeelte van het toetsenbord als de begeleiding aanstaat).

3 Wijzig akkoorden met gebruikmaking van de automatische begeleidingsfunctie.

Probeer achtereenvolgens eens enkele akkoorden te spelen in de linkerhand en merk op hoe de bas- en akkoordbegeleiding verandert bij elk nieuwe akkoord dat u speelt. (Zie blz. 42 voor meer informatie over de automatische begeleiding).

TIP

- De [ACCOMPANIMENT ON/OFF] kan ook worden gebruikt om de bas/akkoordbegeleiding tijdens het spelen uit en aan te schakelen waardoor u dynamische ritmische breaks in uw spel kunt aanbrengen.

- U kunt de Sync Stop functie ook gebruiken om een soortgelijke maar nog ingrijpendere break te creëren. Als de Sync Stop aanstaat (blz. 39), kunt u de breaks in het ritme en de begeleiding regelen door gewoon uw vingers van het toetsenbord te halen. Zolang u speelt en een akkoord aanhoudt, gaat de begeleiding door. Zodra u stopt, stopt ook de begeleiding. U kunt deze eigenschap ook gebruiken om opwindende ritmische stottereffecten te realiseren of akkoordhits en accenten door staccato akkoorden te spelen.

OPMER-KING

- Akkoorden die in het begeleidingsgedeelte van het toetsenbord worden gespeeld, worden ook gedetecteerd en gespeeld als de begeleiding is gestopt. In feite heeft u dan een split keyboard, met bas en akkoorden in de linkerhand en de normaal geselecteerde voice in de rechterhand.

4 De begeleiding stoppen.

U kunt dit op één van de drie volgende manieren doen:

■ Drukken op de [START/STOP] knop

Het ritme/de begeleiding stopt onmiddellijk.

■ Een Ending sectie gebruiken

Druk op de [INTRO/ENDING] knop. De begeleiding stopt zodra de Ending sectie is uitgespeeld.

■ Op de [SYNC START] knop drukken

Hierdoor stopt de begeleiding onmiddellijk en wordt automatisch Sync Start mogelijk gemaakt, waardoor u een doorstart kunt maken door gewoon een akkoord of toets in het begeleidingsgedeelte van het toetsenbord te spelen.

OPMER-KING

- Om een Ending sectie geleidelijk te laten vertragen (ritardando) terwijl deze afspeelt, drukt u twee keer snel op de [INTRO/ ENDING] knop.

Sync Stop

Deze handige eigenschap laat u de automatische begeleiding stoppen (of pau- zeren) door de toetsen in het automatische begeleidingsgedeelte van het toetsen- bord los te laten. Daarna weer een akkoord spelen start de automatische begeleiding weer. Dit is ideaal voor dynamische breaks in uw spel — u kunt op deze manier bijvoorbeeld kort het ritme en de begeleiding stoppen, terwijl u een melodische break of solo met uw rechterhand speelt.

1 Druk op de [SYNC STOP] knop.

Sync Stop aanzetten voordat u de automatische begeleiding start zet de Sync Start functie ook aan, waardoor u de begeleiding onmiddellijk kunt starten door het toetsenbord te bespelen.

Geeft aan dat Sync Stop aan staat.

2 Speel een akkoord op het toetsenbord (in het automatische begeleidingsgedeelte van het toetsenbord).

De automatische begeleiding begint zodra u een akkoord speelt.

3 Stop de automatische begeleiding door het akkoord los te laten.

4 Om de automatische begeleiding opnieuw te starten speelt u opnieuw een akkoord.

Om de Sync Stop uit te zetten drukt u nogmaals op de [SYNC STOP] knop. Om de automatische begeleiding definitief te stoppen, drukt u op de [START/STOP] knop.

Het tempo wijzigen

Het tempo van het afspelen van een stijl kan worden aangepast over een bereik van 32 - 280 bpm (beats per minute) oftewel kwartnoten per minuut.

1 Roep de tempo instelling op.

Druk op de [TEMPO/TAP] knop.

2 Wijzig de waarde.

Gebruik het numerieke toetsenbord om de gewenste tempowaarde in te stellen of de [+]/[-] knoppen om de waarde te verhogen of te verlagen.

Het tempo van een stijl keert ook terug naar de standaard waarde als u een andere selecteert stijl. (Het ingestelde tempo blijft echter gehandhaafd als u van stijl verandert tijdens het afspelen.)

- Als een begeleiding wordt gestopt en er wordt een andere stijl geselecteerd, zal het tempo overgaan naar het standaardtempo van de nieuwe stijl. Alleen als u tijdens het afspelen van stijl verandert, zal het laatste tempo worden gehandhaafd. (Hierdoor kunt u in hetzelfde tempo blijven spelen als u van stijl wisselt).

De standaard tempo-instelling terugroepen

Elke song en stijl heeft een eigen standaard tempo instelling. U kunt dit standaard tempo onmiddellijk terugroepen door tegelijkertijd op de beide [+]/[-] knoppen te drukken (als Tempo is geselecteerd).

- U kunt ook de handige Tap Tempo functie gebruiken om het tempo te wijzigen door live een nieuw tempo in te tikken. (Zie blz. 36)

Begeleidingssecties (Main A/B en Fill-ins)

U kunt variaties in het ritme en de begeleiding toevoegen, terwijl de begeleiding speelt, door op de [MAIN/AUTO FILL] knop te drukken. Hierdoor wordt er tussen de Main en Main B sectie geschakeld, waarbij automatisch een fill-in patroon wordt gespeeld om een soepele overgang naar de volgende sectie te maken. Als bijvoorbeeld de Main A sectie speelt en u drukt op deze knop, dan zal automatisch het fill-in patroon gespeeld worden, gevolgd door de Main B sectie. (Zie illustratie on blz. 41.) U kunt kiezen met de Main A of Main B sectie te starten door, voor de stijl start, op de [MAIN/AUTO FILL] knop te drukken.

- Ritmegeluiden en Fill-in patronen zijn niet beschikbaar als één van de Pianist stijlen (nrs. 086 - 100) is geselecteerd.

Over de Fill-in Patronen

Het begeleidingsvolume aanpassen

Het afspeelvolume van de begeleidingen kan worden aangepast. Deze volume-regeling heeft alleen effect op het stijlvolume. Het volumebereik is 000 - 127.

1 Selecteer de Accompaniment (begeleidings)volumefunctie. Druk, herhaaldelijk indien nodig, op de rechter Overall knop, totdat “ACMP VOL” in de display verschijnt.

2 Wijzig de waarde.

Gebruik het numerieke toetsenbord om de gewenste begeleidingsvolumewaarde in te stellen (000 - 127). U kunt ook de [+] / [-] knoppen gebruiken om de waarde te verhogen of te verlagen. Ingedrukt houden van één van de knoppen verhoogt of verlaagt de waarde continu.

De standaard begeleidings- volumewaarde terugroepen

Als u de begeleidingsvolumeinstelling gewijzigd heeft, kunt u onmiddellijk de standaardwaarde "100" terugroepen door gelijktijdig de [+/-] knoppen in te drukken (Als het begeleidingsvolume is geselecteerd).

Automatische begeleiding gebruiken — Multi Fingering

Als deze aan wordt gezet (blz. 35), genereert de automatische begeleidingsfunctie automatisch bas- en akkoordbegeleidingen voor u, om mee mee te spelen, door gebruik te maken van de Multi Fingering bediening. U kunt de akkoorden van de begeleiding veranderen door noten te spelen in het automatische begeleidingsgedeelte van het toetsenbord volgens het "Single Finger" of het "Fingered" systeem. Met het Single Finger systeem kunt u eenvoudig volgens een vast systeem met één, twee of drie vingers alle akkoorden spelen (zie de Single Finger akkoorden hieronder). Bij het Fingered systeem moet u gewoon op de conventionele manier alle noten van het gewenste akkoord spelen. Welk systeem u ook gebruikt, de PSR-GX76 "begrijpt" welk akkoord u aangeeft en speelt dan de begeleiding.

■ Single Finger akkoorden······

Akkoorden die met het Single Finger systeem kunnen worden gebruikt zijn majeur, mineur, septiem en mineur septiem akkoorden. De illustratie laat zien hoe u de vier akkoord-soorten kunt spelen. (De C-toets is hier als voorbeeld gebruikt; voor andere toetsen gelden dezelfde regels. Bb7 wordt bijvoorbeeld gespeeld door de B b en de A te spelen).

Om een majeur akkoord te spelen: Druk de grondtoon van het betreffende akkoord in.

Om een mineur akkoord te spelen: Druk de grondtoon van het betreffende akkoord in met de dichtstbijzijnde zwarte noot links ervan.

Om een septiem akkoord te spelen: Druk de grondtoon van het betreffende akkoord in met de dichtstbijzijnde witte noot

Om een mineur septiem akkoord te spelen: Druk de grondtoon van het betreffende akkoord in met de dichtstbijzijnde witte en zwarte noot links ervan (drie in totaal).

Door de C weer als voorbeeld toets te gebruiken, kunt u in onderstaand overzicht de typen akkoorden zien die herkend worden bij het Fingered systeem.

● Voorbeelden van C akkoorden

* Noten tussen haakjes kunnen eventueel worden weggelaten; de akkoorden worden ook zonder deze noten herkend.

Akkoordnaam/[Afkorting] Normale ligging Akkoord		(C)	Display
Majeur [M] 1 - 3 - 5 C C
Toegevoegde none [(9)] 1 - 2 - 3 - 5 C(9) C(9)
Sext [6] 1 - (3) - 5 - 6 C6 C6
Sext met toegevoegde none [6(9)] 1 - 2 - 3 - (5) - 6 C6(9) C6(9)
Majeur septiem [M7]	1 - 3 - (5) - 7 of1 - (3) - 5 - 7	CM7	CM7
Majeur septiem met toegevoegde none [M7(9)]	1 - 2 - 3 - (5) - 7	CM7(9)	CM7(9)
Majeur septiem met overmatige undecime[M7(#11)]	1 - (2) - 3 - #4 - 5 - 7 of1 - 2 - 3 - #4 - (5) - 7	CM7(#11)	CM7(#11)
Verminderde kwint [(b-5)]	1 - 3 - b5	C(b-5)	Cb5
Majeur septiem met verminderde kwint [M7b-5]	1 - 3 - b5 - 7	CM7b5	CM7b5
Toegevoegde kwart [sus4]	1 - 4 - 5 Csus4 Csus4
Vermeerderd [aug]	1 - 3 - #5	Caug	Caug
Vermeerderde majeur septiem [M7aug]	1 - (3) - #5 - 7	CM7aug	CM7aug
Mineur [m] 1 - b-3 - 5 Cm	Cm
Mineur met toegevoegde none [m(9)]	1 - 2 - b3 - 5	Cm(9)	Cm(9)
Mineur sext [m6]	1 - b3 - 5 - 6	Cm6	Cm6
Mineur septiem [m7]	1 - b3 - (5) - b7	Cm7	Cm7
Mineur septiem met toegevoegde none [m7(9)]	1 - 2 - b3 - (5) - b7	Cm7(9)	Cm7(9)
Mineur undecime [m7(11)]	1 - (2) - b3 - 4 - 5 - (b-7)	Cm7(11)	Cm7(11)
Mineur majeur septiem [mM7]	1 - b3 - (5) - 7	CmM7	CmM7
Mineur majeur septiem met toegevoegde none[mM7(9)]	1 - 2 - b3 - (5) - 7	CmM7(9)	CmM7(9)
Mineur septiem met verminderde kwint [m7b-5]	1 - b3 - b5 - b7	Cm7b5	Cm7b5
Mineur majeur septiem verminderde kwint[mM7b-5]	1 - b3 - b5 - 7	CmM7b5	CmM7b5
Verminderd [dim]	1 - b3 - b5	Cdim	Cdim
Verminderd septiem [dim7]	1 - b3 - b5 - 6	Cdim7	Cdim7
Septiem [7]	1 - 3 - (5) - b7 of1 - (3) - 5 - b7	C7 C7
Septiem verminderde none [7(b-9)]	1 - b2 - 3 - (5) - b7	C7(b-9)	C7(b-9)
Septiem toegevoegde verminderde tredecime[7(b-13)]	1 - 3 - 5 - b6 - b7	C7(b-13)	C7(b-13)
Septiem met toegevoegde none [7(9)]	1 - 2 - 3 - (5) - b7	C7(9)	C7(9)
Overmatige undecime [7(#11)]	1 - (2) - 3 - #4 - 5 - b7 of1 - 2 - 3 - #4 - (5) - b7	C7(#11)	C7(#11)
Septime met toegevoegde tredicime [7(13)]	1 - 3 - (5) - 6 - b7	C7(13)	C7(13)
Septiem met toegevoegde vermeerderde none[7(#9)]	1 - #2 - 3 - (5) - b7	C7(#9)	C7(#9)
Septiem verminderde kwint [7b-5]	1 - 3 - b5 - b7	C7b5	C7b5
Vermeerderd septime [7aug]	1 - 3 - #5 - b7	C7aug	C7aug
Septime met toegevoegd kwart [7sus4]	1 - 4 - (5) - b7	C7sus4	C7sus4
Eén plus twee plus vijf [1+2+5]	1 - 2 - 5 C1+2+5 C

OPMER-KING

• Noten tussen haakjes kunnen worden weggelaten.
• Het spelen van twee dezelfde grondtonen in aangrenzende octaven geeft een op de grondtoon gebaseerde begeleiding.
• Een perfecte kwint (1 + 5) produceert een begeleiding gebaseerd op de grondtoon en de kwint en kan dus zowel met mineur als majeur gebruikt worden.
• De akkoordliggingen zijn allemaal in de grondligging, maar inversies kunnen gebruikt worden, met uitzondering van: m7, m7 ^b 5, 6, m6, sus4, aug, dim7, 7 ^b 5, 6(9), 1+2+5.
• Inversies van de 7sus4 en m7(11) akkoorden worden niet herkend als de noten tussen haakjes worden weggelaten.
• De automatische begeleiding zal soms niet veranderen als er gerelateerde akkoorden achter elkaar gespeeld worden (bijvoorbeeld sommige mineur akkoorden gevolgd door de mineur septiem).
• Een twee vingerzetting zal een akkoord gebaseerd op het voorgaande akkoord produceren.

Het splitpunt instellen

Het splitpunt bepaalt de hoogste toets van het automatische begeleidingsgedeelte.

De begeleiding kan worden gespeeld op de toetsen tot en met de begeleidingssplitpunttoets.

- Deze instelling heeft ook invloed op het splitpunt van de speciale Split voices.

1 Selecteer de splitpunt regeling.

Druk op de [ACMP ON/OFF] knop en houd deze ingedrukt totdat

"S_POINT" in de display verschijnt.

Het huidige splitpunt wordt ook aangegeven in het toetsenbord gedeelte van de display.

2 Wijzig de waarde.

Gebruik het numerieke toetsenbord of de [+]/[-] knoppen om de gewenste waarde in te stellen: 0 (C-2) - 127 (G8).

De standaard splitpunt waarde terugroepen

Als u de splitpunt instelling gewijzigd heeft, kunt u onmiddellijk de standaard instelling 54 (F#2) terugroepen door tegelijkertijd de [+]/[-] knoppen in te drukken (als splitpunt is geselecteerd).

Dictionary (woordenboek)

De Dictionary functie is in feite een ingebouwd akkoordenboek, die u de individuele noten van akkoorden laat zien. Dit is ideaal als u de naam van een bepaald akkoord weet en snel wilt leren hoe u deze kunt spelen.

- Drukken de [Dict.] knop schakelt automatisch de automatische begeleiding aan.

1 Druk op de [Dict.] knop.

2 Specificeer de grondtoon van het akkoord.

Druk op de toets op het toetsenbord die overeenkomt met de gewenste grondtoon (zoals aangegeven op het paneel).

Op deze noot drukken selecteert de grondnoot G.

3 Specificeer het akkoordsoort (majeur, mineur, septiem, enz.).

Druk op de toets van het toetsenbord die overeenkomt met het gewenste akkoordsoort (zoals aangegeven op het paneel).

Deze toets indrukken resulteert in een majeur septiem akkoord (M7).

De display toont de naam van het akkoord en de individuele noten — zowel in het notatiegedeelte als in het toetsenbord overzicht.

- Bij enkele specifieke akkoorden, kan het voorkomen dat niet alle noten in het notatiegedeelte van de display worden aangegeven. Dit komt door ruimtegebrek in de display.

Akkoordnotatie

Individuele noten van het akkoord (toetsenbord)

4 Speel het akkoord.

Speel het akkoord (zoals aangegeven in de display) in het automatische begeleidingsgedeelte van het toetsenbord. De akkoordnaam knippert in de display (en er wordt een "felicitatie" melodie gespeeld) als de juiste toetsen worden ingedrukt. (Inversies van veel van de akkoorden worden ook herkend).

Om de Dictionary functie te verlaten drukt u nogmaals op de [Dict.] knop.

Wat is een Akkoord?

Het eenvoudige antwoord: Drie of meer tegelijk gespeelde noten vormen een akkoord. (Twee tegelijk gespeelde noten heet een “interval” — daarbij is een interval de afstand tussen die twee noten. Dit wordt ook wel een “harmonie” genoemd.) Afhankelijk van de afstand tussen de drie of meer noten, kan een akkoord prachtig of als een brei en wanklank klinken.

De schikking van de noten in het voorbeeld links — een drieklank — geeft een prettige harmonieuze klank. Drieklanken worden opgebouwd uit drie noten en zijn de meest elementaire en gebruikte akkoorden in de meeste muziek.

In deze drieklank is de onderste noot de grondtoon. De grondtoon is de belangrijkste noot in het akkoord, omdat het harmonieus de basis is in het akkoord, daar onze hersens aan de hand van deze grondtoon bepalen hoe we de andere noten in het akkoord horen.

De tweede noot van dit akkoord is vier halve noten hoger dan de eerste en de derde noot is weer drie halve noten hoger dan de tweede. Door nu de grondnoot hetzelfde te houden en de andere noten een halve noot te verlagen of verhogen (mol of kruis), kunnen we vier verschillende akkoorden creëren.

Vergeet niet dat we ook de “manier waarop we een akkoord spelen” kunnen veranderen — door bijvoorbeeld de volgorde van sommige noten te wijzigen (“inversies”), of dezelfde noten spelen in verschillende octaven, zonder de basis van het akkoord zelf te veranderen.

Enkele voorbeelden van akkoorden in C

Er kunnen op deze manier prachtige harmonieen worden gemaakt. Het gebruik van intervallen en akkoorden is het belangrijkste element in muziek. Afhankelijk van de soorten akkoorden en de volgorde waarin ze worden gespeeld, kunnen er een grote verscheidenheid aan emoties en gevoelens door worden opgeroepen.

Akkoord namen noteren

Het kunnen lezen en schrijven van akkoorden is een makkelijke maar waardevolle vaardigheid. Akkoorden worden vaak geschreven in een soort vlugschrift, waardoor ze onmiddellijk herkenbaar zijn (en geeft u gelijk de vrijheid om inversies toe te passen als u daar de voorkeur aan geeft). Als u eenmaal de basisprincipes van harmonieen en akkoorden begrijpt, is het eenvoudig dit vlugschrift te gebruiken bij het uitschrijven van de akkoorden van een song.

Schrijf ten eerste de grondtoon van het akkoord met een hoofdletter. Als u moet aangeven of het een mol of een kruis betreft, schrijft u dat rechts van de grondtoon. Ook het akkoordsoort wordt rechts geschreven. Enkele voorbeelden van akkoorden in C (grondtoon) volgen hier:

Majeur akkoord

C

Mineur akkoord

Cm

Vermeerderd akkoord

Caug

Verminderd akkoord

Cdim

Voor eenvoudige majeur akkoorden wordt het akkoordsoort weggelaten

Een belangrijk punt: Akkoorden zijn opgebouwd uit op elkaar gestapelde noten en de gestapelde noten worden vaak weergegeven in de akkoordnaam of akkoordsoort, als een nummer — waarbij het nummer de afstand is tot de grondnoot. (Zie het toetsenbord overzicht hieronder). Het mineur sext akkoord bijvoorbeeld, bevat de 6e noot, het majeur septiem de 7e, enz.

De nootintervallen

Om een beter begrip van de intervallen en de namen en nummers die gebruikt worden om ze weer te geven, is het handig om dit overzicht van de C majeur akkoorden te bestuderen:

Overige akkoorden

Registration Memory is een flexibele en gemakkelijke functie die u onmiddellijk nagenoeg alle instellingen van de PSR-GX76 opnieuw laat configuren met het drukken op één enkele knop. Schrijf gewoon uw favoriete custom paneelinstellingen weg naar één van de Registration Memory Presets (er zijn er tot 16 beschikbaar) om ze in de toekomst zo terug te kunnen roepen.

Registration Memory Presets

De PSR-GX76 heeft acht Registration Memory banken, met elk twee presets (dus in totaal 16) voor uw eigen paneel instellingen. Elk van de zestien Registration Memories kan een andere instelling hebben voor de volgende parameters:

• Voice nummer
• Tempo
• Transponering
• Reverb Type
• DSP Type
  • Harmonie aan/uit instelling en type
• Splitpunt
• Stijlnummer en stijl gerelateerde instellingen: begeleiding aan/uit en splitpunt

Een Registration Memory Preset opnemen

1 Maak alle gewenste instellingen voor de PSR-GX76.

Nagenoeg alle instellingen van de PSR-GX76 kunnen worden weggeschreven naar een Registration Memory knop.

2 Selecteer de gewenste bank.

Druk op de [BANK] knop; vervolgens op het gewenste banknummer (1 - 8).

3 Neem de instellingen op op de gewenste preset, 1 of 2.

Druk op de betreffende REGISTRATION MEMORY knop [1] of [2], terwijl u de [MEMORY] knop ingedrukt houdt.

Een Registration Memory Preset terugroepen

1 Selecteer de juiste Registration Memory bank.

2 Druk op de gewenste Registration Memory preset knop ([1] of [2]).

De PSR-GX76 beschikt in totaal over 105 songs. Dit is inclusief de 100 songs die u een indruk van de rijke en dynamische geluiden geven van het instrument en al deze 100 songs kunnen worden gebruikt met de educatieve lesfunctie (zie blz. 60), een krachtig hulpmiddel die het leren van songs leuk en makkelijk maakt. Tien van de songs zijn speciale demonstratiesongs die automatisch afgespeeld kunnen worden door op de [DEMO] knop te drukken. Daarnaast zijn er nog vijf speciale User songs waar u uw eigen song in op kunt nemen.

De User songs zijn "leeg" en kunnen niet worden afgespeeld totdat er iets in is opgenomen. (Zie blz. 55 voor instructies over hoe uw eigen song op te nemen).

● Song Afspeel display

Een song afspelen en selecteren

1 Druk op de [SONG] knop.

2 Selecteer het gewenste songnummer.

Gebruik het numerieke toetsenbord.

U kunt het numerieke toetsenbord gebruiken om het songnummer rechtstreeks in te voeren, of de [+]/[-] knoppen om op en neer door de songs te lopen.

3 Start de geselecteerde song.

Druk op de [START/STOP] knop. Als de song afspeelt, worden het maatnummer en de akkoorden aangegeven in de display.

- U kunt met de song mee spelen, gebruikmakend van de huidig geselecteerde voice, of zelfs een andere voice selecteren om mee mee te spelen. Roep, terwijl de song afspeelt, gewoon de voicemode op en selecteer de gewenste voice. (Zie blz. 23.)

4 Stop de song.

Druk op de [START/STOP] knop. Als het afspelen is gestart door op de [START/STOP] knop te drukken, stopt de song automatisch.

A-B Repeat (herhaling)

De handige A-B Repeatfunctie is een ideaal hulpmiddel voor oefen- en leerdoeleinden. Het stelt u in staat een frase van een song te specificeren (tussen punt A en punt B) en het te herhalen — terwijl u ermee meespeelt of oefent.

1 Stel punt A (het beginpunt) in, terwijl de song afspeelt.

Druk tijdens het afspelen eenmaal op de [A-B REPEAT] knop aan het beginpunt van de te herhalen frase.

- De A en B punten kunnen alleen worden ingesteld aan het begin van een maat (1e tel) en dus op geen enkel punt in het midden van de maat

2 Stel punt B (het eindpunt) in.

Druk, terwijl de song verder afspeelt, nog eenmaal op de [A-B REPEAT] knop op het eindpunt van de frase die herhaald moet worden. De geselecteerde frase zal eindeloos worden herhaald, totdat deze gestopt wordt.

- Als u herhaaldelijk een bijzonder moeilijke passage moet oefenen, probeer dan het tempo te verlagen naar een comfortabele snelheid om het zo makkelijker te maken de passage te spelen en leren beheersen. Misschien wilt u ook het tempo lager zetten terwijl u de A en B punten instelt; dit maakt het makkelijker om de punten nauwkeurig in te stellen.

- U kunt de A-B Repeat functie ook instellen terwijl de song is gestopt. Gebruik gewoon de [EEW] and [FF] hoppen om de gewenste maten voor de A en B punten van de song in te stellen en start dan het afspelen.

- Om het A punt aan het begin van een song te zetten, drukt u op de [A-B REPEAT] knop voordat de song wordt afgespeeld.

3 Pauzeer of stop het afspelen indien nodig.

Gebruik de [PAUSE] en [START/STOP] knoppen. Stoppen van het afspelen zal de ingestelde A/B punten of de A-B Repeat functie niet annuleren.

4 Schakel de A-B Repeat functie uit.

Druk op de [A-B REPEAT] knop.

Melody Voice Change (Melodie Voice Wijziging)

De PSR-GX76 laat u met elke song de melodie op het toetsenbord meespelen met of de originele melodievoice of met een voice van uw eigen keuze. De handige Melody Voice Change functie gaat echter nog een stap verder —het laat u de originele voice die voor de songmelodie wordt gebruikt, vervangen door een paneelvoice van uw eigen keuze. Als bijvoorbeeld de huidig geselecteerde paneelvoice een piano is, maar de songmelodie wordt gespeeld door een fluit, dan zal het gebruik van de Melody Voice Change functie de fluit melodievoice vervangen door een piano.

1 Selecteer de gewenste song.

Druk op de [SONG] knop en gebruik vervolgens het numerieke toetsenbord of de [+]/[-] knoppen om de gewenste song te selecteren.

2 Selecteer de gewenste voice.

Druk op de |VOICE| knop en gebruik vervolgens het numerieke toetsenbord of de [+]/[-] knoppen om de gewenste voice te selecteren.

3 Druk op de [VOICE] knop en houd deze minstens een seconde ingedrukt.

Er verschijnt "MELODY VOICE CHANGE" in de display om aan te geven dat de geselecteerde paneelvoice de originele melodievoice van de song heeft vervangen.

Het afspeeltempo van de song kan worden aangepast over een bereik van 32 tot 280 bpm (beats per minute) oftewel kwartnoten per minuut.

1 Roep de tempo instelling op.

Druk op de [TEMPO/TAP] knop.

2 Wijzig de waarde.

Gebruik het numerieke toetsenbord om de gewenste tempowaarde in te stellen of de [+]/[-] knoppen om de waarde te verhogen of te verlagen.

De standaard tempo-instelling terugroepen

Elke song en stijl heeft een standaard tempo instelling. U kunt dit standaard tempo onmiddellijk terugroepen door tegelijkertijd op de beide [+]/[-] knoppen te drukken (als Tempo is geselecteerd).

Het tempo van een song keert ook terug naar de standaard waarde als u een andere song selecteert. (Het ingestelde tempo blijft echter gehandhaafd als u van stijl verandert tijdens het afspelen.)

TIP

- U kunt ook de handige Tap Tempo functie gebruiken om het tempo te wijzigen door live een nieuw tempo in te tikken. (Zie blz. 36.)

Het songvolume aanpassen

Het afspeelvolume van de song kan worden aangepast. Deze volumeregeling werkt alleen op het songvolume. Het volumebereik is 000 - 127.

1 Selecteer de Song Volume functie.

Druk, herhaaldelijk indien nodig, op de rechter Overall knop, totdat "SONG VOL" in de display verschijnt.

2 Wijzig de waarde.

Gebruik het numerieke toetsenbord om de gewenste songvolumewaarde (000 - 127) in te stellen. U kunt ook de [+] / [-] knoppen gebruiken om de waarde te verhogen of te verlagen. Ingedrukt houden van één van de knoppen verhoogt of verlaagt de waarde continu.

- Het songvolume kan alleen worden gewijzigd als de song-mode actief is. (Deze functie wordt het begeleidingsvolume als de stijlmode actief is).

Terugroepen van de standaard songvolumewaarde

Als u de songvolume-instelling heeft gewijzigd, kunt u onmiddellijk de standaardinstelling 100 terug-roepen, door tegelijkertijd de beide [+]/[-] knoppen in te drukken (als Song Volume is geselecteerd).

De PSR-GX76 beschikt over een krachtige en makkelijk te gebruiken songopname mogelijkheid, waarmee u uw spel op kunt nemen — met gebruikmaking van tot zes onafhankelijke tracks (inclusief één track voor begeleiding) — om zo uw eigen compleet georkestreerde composites te creëren. U kunt tot vijf User songs opnemen en wegschrijven.

Songgeheugen capaciteit

• Maximum aantal noten: ongeveer 10.000 (als er alleen "melody" tracks worden opgenomen)
• Maximum aantal akkoorden: ongeveer 5.500 (als er uitsluitend een akkoordtrack wordt opgenomen)

Song opname op de PSR-GX76 lijkt op het gebruiken van een cassetterecorder; wat u ook op het toetsenbord speelt wordt in real time net zo opgenomen als u het gespeeld heeft. Ook kunt u, wanneer u aanvullende partijen op andere tracks opneemt, de reeds opgenomen partijen, tijdens het opnemen van de nieuwe partij, horen.

Een User song opnemen

Data die op de normale (melodie) tracks kunnen worden opgenomen:

• Noot aan/uit
  • Aanslagsnelheid
• Voice nummer
• Reverb type*
• Chorus type*
• DSP type*
• Sustain
• Tempo*, maatsoort* (als er al niet dergelijke data in de akkoordtrack staat)

Data die in de akkoordtrack kunnen worden opgenomen:

• Stijlnummer*
- Akkoordwisselingen en timing
- Sectiewijzigingen (Intro, Main A/B, enz.)
- Begeleidings volume*
- Tempo, Maatsoort*

* Deze instellingen kunnen alleen eenmalig worden opgenomen aan het begin van een song; de overige instellingen kunnen tijdens de song gewijzigd worden.

1 Maak alle gewenste PSR-GX76 instellingen.

Voordat u daadwerkelijk gaat opnemen, zult u eerst verscheidene instellingen voor de song moeten maken — zoals een stijl selecteren, het tempo instellen en een voice selecteren. (Zie blz. 34, 40 en 23.)

Maak desgewent ook andere instellingen. Kijk eventueel naar het bovenstaande overzicht om de instellingen te zien die kunnen worden opgenomen in een song.

De metronoom gebruiken

U kunt desgewenst ook de metronoom gebruiken in plaats van een stijl. Hierdoor kunt u uw spel zelfs zonder ritme begeleiding keurig in de maat houden. Om dit te doen drukt u op de [METRONOME] knop voordat u gaat opnemen bij stap 4 op de volgende bladzijde. Als de song volledig is opgenomen, speelt u gewoon de song af met de metronoom uitgeschakeld. (Zie blz. 20.)

2 Selecteer een User song voor opname.

Gebruik het numeriek toetsenbord om de gewenste song te selecteren: 101 - 105. Als u niet zelf een song selecteert zal de PSR-GX76 automatisch het eerst beschikbare lege songnummer selecteren.

3 Selecteer een tracknummer voor opname.

Druk op de betreffende SONG MEMORY knop, terwijl u de [RECORD] knop ingedrukt houdt.

- User songs kunnen op dezelfde wijze worden geselecteerd als voices (zie blz. 24). U kunt het numerieke toetsenbord gebruiken om het songnummer rechtstreeks in te voeren, of de [+]/[-] knoppen om op en neer door de songnummers te schakelen.

! PAS OP !

- Houd in gedachte dat alle opnamehandellingen de data vervangen. Met andere woorden, als u opneemt op een track die al opgenomen data bevat, dan wordt alle reeds opgenomen data in die track gewist en vervangen door de nieuw opgenomen data.

● Tracks uitschakelen tijdens het afspelen

Terwijl alles klaar staat om op te nemen, kunt u willekeurig tracks uitschakelen. Dit is handig voor als u bepaalde tracks duidelijk apart wilt kunnen horen tijdens het opnemen. Dit uitschakelen kan ook willekeurig tijdens het afspelen. Om tracks uit te schakelen drukt u, herhaaldelijk indien nodig, op de corresponderende SONG MEMORY knop, totdat het gewenste tracknummer in de display uit is.

Elke keer als u op een SONG MEMORY knop drukt (als het afspelen is gestopt) schakelt u door de volgende instellingen:

■ Opnemen op de speciale akkoordtrack

Er is een speciaal akkoordtrack voorzien voor het opnemen van begeleidingsdata. Dit wordt automatisch op de akkoordtrack (track A) opgenomen. Het selecteren van de akkoordtrack schakelt automatisch de begeleiding aan.

- Als de begeleiding al aan staat, als u de opname mode aan zet, wordt de akkoordtrack automatisch geselecteerd.

■ Opnemen op een melodietrack (1 - 5)

Er zijn vijf onafhankelijke melodietracks voorhanden om uw keyboardspel in op te nemen. Normaal gesproken, zult u deze willen opnemen nadat u de akkoordtrack heeft opgenomen. U kunt ook de akkoordtrack en één melodietrack tegelijk opnemen.

- Als u één van de split voices speelt, kan de laagste voice niet worden opgenomen.

4 Start het opnemen.

Als de telmarkering en het tracknummer gaan knipperen, kunt het opnemen beginnen door gewoon op het toetsenbord te spelen (of door op de [START/ STOP] knop te drukken).

Als u eerst nog wilt oefenen voordat u daadwerkelijk gaat opnemen, druk dan op de [SYNC START] knop om de Sync Start uit te schakelen. Na het oefenen drukt u nogmaals op [SYNC START] om terug te keren naar de "klaar voor opname"-situatie.

■ Als u de akkoordtrack opneemt

Met Sync Start aan, speelt u het eerste akkoord in het begeleidingsgedeelte van het toetsenbord. De begeleiding start automatisch en u kunt doorgaan met opnemen door de overige akkoorden in de maat met de begeleiding te spelen.

5 Het opnemen stoppen.

Als u klaar ben me het spelen van de partij, drukt u op de [START/STOP] of [RECORD] knop.

6 Desgewenst op andere tracks opnemen.

Om dit te doen herhaalt u gewoon de bovenstaande stappen 3 t/m 5. Let er op dat als u op de SONG MEMORY knop drukt die overeenkomt met de gewenste track, het tracknummer in de display gaat knipperen.

7 Luister naar uw nieuwe opname.

Om de song vanaf het begin terug te spelen, drukt u gewoon weer op de [START/STOP] knop. Het afspelen stopt als de [START/STOP] weer wordt ingedrukt.

Song wissen

De song wis functie wist volledig alle opgenomen data op alle tracks van de geselecteerde User song. Gebruik deze functie uitsluitend als u er zeker van bent dat u een song wilt wissen en een nieuwe op wilt nemen. Om een enkele track van een song te wissen, terwijl andere tracks intact blijven, gebruikt u de Track functie (zie blz. 59).

1 Selecteer de gewenste song.

Druk op de [SONG] knop en gebruik vervolgens het numerieke toetsenbord of de [+]/[-] knoppen om de gewenste song (101 - 105) te selecteren.

- Songs 001 t/m 100 kunnen voor deze functie niet worden geselecteerd.

2 Druk op de SONG MEMORY knop [1], terwijl u de [A] knop ingedrukt houdt.

Alle trackindicaties in de display gaan knipperen, om aan te geven dat alle tracks zullen worden gewist.

3 Druk op de [+/YES] knop.

4 Bij de "Sure?" (zeker?) vraag drukt u op de [+/YES] knop, of u drukt op de [-/NO] knop om de handeling af te breken.

Op de [+/YES] knop drukken, voert de Song wishandeling daadwerkelijk uit.

Op de [-/NO] knop drukken annuleert de handeling.

Track wissen

De Track wisfunctie wist volledig alle opgenomen data van een geselecteerde track van een geselecteerde user song, daarbij de overige tracks intact latend. Gebruik deze functie alleen als u zeker bent dat u een track wilt wissen en een nieuwe op wilt nemen. Om alle data van een complete song te wissen gebruikt u de Song wis functie (zie blz. 58).

1 Selecteer de gewenste song.

Druk op de [SONG] knop en gebruik vervolgens het numerieke toetsenbord of de [+] /[-] knoppen om de gewenste song (101 - 105) te selecteren.

- Songs 001 t/m 100 kunnen voor deze functie niet worden geselecteerd.

2 Druk op de knop, die overeenkomt met de te wissen track, en houd deze ingedrukt.

Druk de betreffende SONG MEMORY knop ([1] - [5], [A]) in en houd deze ministens één seconde ingedrukt.

3 Druk op de [+/YES] knop.

4 Bij de "Sure?" (zeker?) vraag drukt u op de [+/YES] knop, of u drukt op de [-/NO] knop om de handeling af te breken.

Op de [+/YES] knop drukken, voert de trackwis handeling daadwerkelijk uit.

Op de [-/NO] knop drukken annuleert de handeling.

De Lesfunctie voorziet in een uitzonderlijk leuke en eenvoudige manier om te leren hoe muziek te lezen en te spelen. Er zijn in totaal 100 Lessongs (Songs 001 t/m 100) speciaal ontworpen om te worden gebruikt met deze educatieve functie. De lesfunctie laat u de linker- en rechterhandpartijen van elke song, stap voor stap, afzonderlijk oefenen totdat u ze beheerst en klaar bent om met beide handen tegelijk te oefenen. Deze oefeningen zijn in vier lessen verdeeld, zoals hieronder wordt beschreven. Les 1 - 3 gelden voor elke afzonderlijke hand; druk op de betreffende knop, L (links) of R (rechts), om de gewenste partij voor het oefenen te selecteren.

■ Les 1 — Timing.

Met deze les oefent u alleen de timing van de noten — elke noot kan worden gebruikt, zolang het maar in de maat is.

■ Les 2 — Waiting

In deze les wacht de PSR-GX76 tot u de juiste noot speelt, voordat verder wordt gegaan met het afspelen van de song.

■Les 3 — Minus One.

Deze les speelt de song af met één partij uit. De ontbrekende partij kunt u dan zelf spelen en leren beheersen — in de juiste maat en tempo.

Les 4 is een "Minus One" oefening en in feite gelijk aan Les 3, behalve dat de linker- en rechterhandpartij zijn uitgeschakeld -waardoor u beide partijen tegelijk kunt spelen en leren beheersen.

De lesfunctie gebruiken

1 Selecteer één van de lessongs.

Druk op de [SONG] knop en gebruik vervolgens het numerieke toetsenbord of de [+]/[-] knoppen om de gewenste song te selecteren.

De lessons zijn onderverdeeld in verscheidene verschillende categorieen van muziekgenres met 100 beschikbare songs.

SONG

001-010 DEMO

LESSON

011-035 PRACTICE

036\~050 ACCOMPANIMENT

051-070 PIANIST

071-080 ORCHESTRA

081-090 BANDSMAN

091-100 DJ

2 Selecteer de partij waar u aan wilt werken (links of rechts) en de les.

Als u aan het rechterhand gedeelte wilt werken drukt u op de [R] knop; voor links drukt u op de [L] knop. Herhaaldelijk drukken op willekeurig welke knop laat u door de lessen stappen in deze volgorde: Les 1 → Les 2 → Les 3 → Off → Les 1, enz. De geselecteerde les wordt in de display aangegeven.
    I["(Song Lessen uit)"]
    J["Yamaha Education Suite"]
    K["LETIC: Dict."]
    L["LESSON: L R"]

Om les 4 te selecteren, drukt u tegelijkertijd op de beide [L] en [R] knoppen.

- Als de Talking functie (blz. 66) aan staat, kondigt de PSR-GX76 de huidige les aan.

- Als er een DJ song is geselecteerd, zijn de lessen voor links(L) en rechts(R) gelijk.

3 Start de les.

De les en het afspelen van de song beginnen automatisch (na een aftelprocedure) zodra een les is geselecteerd. Als de les klaar is wordt uw spel "beoordeling" in de display aangegeven (als de Grade (beoordelings) functie aan staat; blz. 65). Na een korte pauze begint de les vanzelf overnieuw.

Er verschijnen asterisken om de timing waarin u de noten zou moeten spelen aan te geven. Eén regel asterisken staan voor een complete maat. Zestiende noten worden aangegeven door een afwisselend een asterisk en een kruisteken.

(Bij songs met een "vrij" tempo, verschijnen de aanduidingen niet). zie blz. 13

→#

Geeft aan dat het 3e blok als twee 1/16 noten moet worden gespeeld.

4 Druk op de [START/STOP] knop om de lessen te stoppen.

De PSR-GX76 verlaat de lesfunctie automatisch als de |START/STOP| knop wordt ingedrukt.

Les 1 — Timing

Met deze les oefent u alleen de timing van de noten — elke noot kan worden gebruikt, zolang het maar in de maat is. Kies een noot om mee te spelen. Gebruik voor de linkerhand een noot in het begeleidingsgedeelte of speel de juiste linkerhandnoot; speel voor de rechterhand een noot boven de F#2. Concentreer u alleen maar op het in de maat spelen met de begeleiding.

- De melodienoot zal niet klinken, tenzij uw spel in de maat is met het ritme.

1 Selecteer één van de lessons.

2 Selecteer les 1.

Druk (herhaaldelijk, indien nodig) op de [L] of [R] knop tot Les 1 wordt aangegeven.

3 Speel de passende melodie of akkoord bij de song.

Na een inleiding start de song automatisch en de juiste noten verschijnen in de display. In Les 1 kunt u gewoon één noot herhaaldelijk spelen, in de maat met de muziek.

Betreffende akkoorden en het gebruik van de linkerhand heeft de PSR-GX76 in feite twee verschillende soorten songs: 1) songs met gewoon akkoorden in de linkerhand en 2) songs waarin de linkerhand arpeggio's of melodische figuren speelt in combinatie met de rechterhand

Speel, in het eerste geval, de akkoorden met uw linkerhand in het begeleidingsgedeelte van het toetsenbord.

Les 2 — Waiting

In deze les wacht de PSR-GX76 tot u de juiste noot speelt, voordat verder wordt gegaan met het afspelen van de song. Hierdoor kunt u de muziek in uw eigen tempo oefenen. De noten die dienen te worden gespeeld, worden achter elkaar aangegeven in de display, wanneer u ze juist speelt.

1 Selecteer één van de lessongs.

2 Selecteer les 2.

Druk (herhaaldelijk, indien nodig) op de [L] of [R] knop tot Les 2 wordt aangegeven.

3 Speel de passende melodie of akkoord bij de song.

Na een inleiding start de song automatisch en de juiste noten verschijnen in de display. In Les 2, speelt u de juiste noten in uw eigen tempo, totdat u ze zodanig beheerst dat u in de maat kunt spelen met het ritme.

Les 3 — Minus One

Met deze les oefent u één partij van de song, in de maat en in het juiste tempo. De PSR-GX76 speelt de song af met de begeleiding, maar met één partij uitgeschakeld (of de linker- of de rechterpartij)— waardoor u zelf de ontbrekende partij kunt spelen en leren beheersen. De noten die u dient te spelen worden continu in de display aangegeven, terwijl de song wordt afgespeeld.

1 Selecteer één van de lessons.

2 Selecteer les 3.

Druk (herhaaldelijk, indien nodig) op de [L] of [R] knop tot Les 3 wordt aangegeven.

3 Speel de juiste partij bij de song.

Na een inleiding start de song automatisch en de juiste noten verschijnen in de display. Luister in Les 3 zorgvuldig naar de niet uitgeschakelde partij en speel zelf de uitgeschakelde partij.

Les 4 — Both Hands

Les 4 is een "Minus One" oefening en in feite gelijk aan Les 3, behalve dat de linker- en rechterhandpartij zijn uitgeschakeld -waardoor u beide partijen tegelijk kunt spelen en leren beheersen. Vang pas met deze les aan als u de beide afzonderlijke partijen in de voorgaande drie lessen beheerst. Oefen beide partijen in de maat met het ritme en met de juiste notatie in de display.

1 Selecteer één van de lessongs.

2 Selecteer les 4.

Druk tegelijkertijd op de [L] en [R] knoppen, zodat Les 4 wordt aangegeven.

3 Speel zowel de linker-als de rechterhandpartij met de song mee.

Na een inleiding start de song automatisch en de juiste noten verschijnen in de display. In Les 4 worden beide partijen (links en rechts) uitgeschakeld, waardoor u de hele song zelf kunt spelen.

Grade

De lesfunctie heeft een ingebouwde evaluatiefunctie die het oefenen van de lessons registreert en net als een echte leraar vertelt deze u hoe goed u elke oefening heeft gedaan. Er zijn vier beoordelingen mogelijk, afhankelijk van uw prestatie: "OK", "Good"(goed), "Very Good" (zeer goed) en "Excellent" (uitstekend). Als de Talking (spreek)functie (blz. 66) aanstaat, kondigt de PSR-GX76 ook uw beoordeling aan.

on Excellen

1 Selecteer de Grade functie.

Druk, indien nodig herhaaldelijk, op de linker Overall knop, totdat "GRADE" in de display verschijnt.

- Grade wordt als standaard-instelling aangezet.

2 Zet Grade op on (aan) of off (uit) zoals gewenst.

Gebruik de [+]/[-] knoppen om Grade op aan of uit te zetten.

Deze functie "spreekt" tot u door de luidsprekers, "kondigt" de Grade commentaren aan alsook de titels van de lessen en de namen van bepaalde functies.

on TALKING

1 Selecteer de Talking functie.

Druk, indien nodig herhaaldelijk, op de linker Overall knop, totdat "TALKING" in de display verschijnt.

2 Zet Talking op on (aan) of off (uit) zoals gewenst.

Gebruik de [+]/[-] knoppen om Talking op aan of uit te zetten.

- Talking wordt automatisch aangezet als standaardinstelling.

De PSR-GX76 is MIDI-compatibel, beschikt over MIDI IN en MIDI OUT en voorziet in een verscheidenheid aan MIDI-gerelateerde besturingsmogelijkheden. Met deze MIDI functies kunt u uw muzikale mogelijkheden enorm uitbreiden. Dit gedeelte legt uit wat MIDI is, wat het voor u kan betekenen en hoe u de MIDI op uw PSR-GX76 kunt gebruiken.

Wat is MIDI?

U zult zonder twijfel gehoord hebben van de uitdrukkingen “akoestisch instrument” en “digitaal instrument.” In de wereld van vandaag zijn dit de twee hoofd categorieen muziekinstrumenten. We nemen even een akoestische piano en een klassieke gitaar als representatieve akoestische instrumenten. Ze zijn eenvoudig te begrijpen. Bij de piano slaat u een toets aan en intern slaat een hamertje tegen een snaar en speelt een noot. Bij de gitaar tokkelt u direct aan de snaar en de noot speelt. Maar hoe speelt een digitaal instrument een noot?

Noot productie bij een akoestische gitaar

Tokkel aan een snaar en de kast resoneert het geluid.

Noot productie bij een digitaal instrument

Gebaseerd op de speelinformatie van het toetsenbord wordt een in de toongenerator opgeslagen gesampelde noot afgespeeld via de luidsprekers.

Zoals in de bovenstaande illustratie is te zien, wordt bij een elektronisch instrument de gesampelde noot (van te voren opgenomen noot) opgeslagen in het toongeneratorgedeelte en wordt afgespeeld op basis van informatie die van het toetsenbord wordt ontvangen. Maar welke informatie van het toetsenbord is dat precies, zodat het de basis kan vormen voor het produceren van een noot?

Laten we bijvoorbeeld zeggen dat u een "C" kwartnoot speelt met het vleugelgeluid op de PSR-GX76. In tegenstelling tot een akoestisch instrumentgeluid, stuurt het elektronische instrument informatie van het toetsenbord uit zoals "met welke voice," "met welke toets," "hoe sterk," "wanneer werd die ingedrukt," en "wanneer werd die losgelaten." Deze stukjes informatie worden vervolgens omgezet in numerieke waarden en verzonden naar de toongenerator. Op basis van deze nummers speelt de toongenerator de opgeslagen gesampelde noot.

● Voorbeeld van toetseninformatie

Voicenummer (met welke voice) 01 (grand piano)
Nootnummer (met welke toets) 60 (C3)
Noot aan (wanneer ingedrukt) en noot uit (wanneer losgelaten)	Timing numeriek uitgedrukt (kwartnoot)
Aanslag (hoe sterk) 120 (sterk)

GM System Level 1

"GM System Level 1" is een aanvulling op de MIDI standaard die er voor zorgt dat GM-compatibele muziekdata op elke willekeurige GM-compatibele toongenerator accuraat kan worden teruggespeeld, onafhankelijk van de fabrikant. Het GM logo is aangebracht op alle software en hardware die GM System Level 1 ondersteund. De PSR-GX76 ondersteunt GM System Level 1.

MIDI is afkorting van Musical Instrument Digital Interface, waarmee u elektronische muziek instrumenten met elkaar kunt laten communiceren, door het versturen en ontvangen van uitwisselbare gegevens zoals Noten, Control Change (besturingswijzigingen), Program Change (programma wijzigingen) en verscheidene andere soorten MIDI gegevens en boodschappen.

De PSR-GX76 kan een ander MIDI apparaat besturen door het versturen van informatie over de noten en verscheidene soorten besturingsinformatie. De PSR-GX76 kan worden bestuurd door binnenkomende MIDI boodschappen die automatisch de toongenerator mode bepalen, de MIDI kanalen, voices en effecten, parameterwaarden wijzigen en natuurlijk de voices voor de verschillende partijen bespelen.

MIDI boodschappen bestaan uit twee groepen: kanaalboodschappen en systeemboodschappen. Hieronder staat een uitleg van verschillende MIDI boodschappen die de PSR-GX76 kan ontvangen/verzenden.

★ Kanaalboodschappen (Channel Messages)

De PSR-GX76 is een elektronisch instrument dat 16 kanalen aan kan. Er wordt dan meestal gezegd: "hij kan 16 instrumenten tegelijk spelen." Kanaalboodschappen bevatten informatie zoals noot aan/uit, programmawisselingen, voor elk van de 16 kanalen.

Naam v.d. boodschap	PSR-GX76 Bediening/Paneelinstelling
Noot aan/uit Noot aan/uit (Note ON/OFF)	Deze boodschappen wordengegenereerd als het toetsenbord wordt bespeeld. Elke boodschapbevat een specifiek nootnummer die overeenkomt met deingedrukte noot, en de aanslag op basis van hoe snel de noot is ingedrukt.
Programma wijziging(Program Change)	Voice nummer (samen met de betreffende bankselectie MSB/LSB instellingen, indien nodig).
Besturings Wijziging(Control Change)	Boodschappen die worden gebruikt om bepaalde aspecten van het geluid te veranderen (modulatie, volume, pan, etc.).

● Systeem boodschappen (System Messages)

Deze informatie geldt over het algemeen voor het hele MIDI systeem. Systeem boodschappen bevatten boodschappen zoals Exclusieve Boodschappen die unieke data bevat voor elke instrumenten-fabrikant en Realtime Boodschappen die het MIDI apparaat besturen.

Naam v.d. boodschap	PSR-GX76 Bediening/Paneelinstelling
Exclusieve Boodschap	reverb/chorus/DSP instellingen, enz.
Realtime boodschap(Realtime Message)	Clock instellingenStart/stop bediening

De boodschappen die de PSR-GX76 ontvangt/verstuurt staan in het MIDI Implementatie overzicht op blz. 84.

MIDI aansluitingen

Om MIDI data tussen meerdere apparaten uit te kunnen wisselen, moet elk apparaat met een kabel worden verbonden. De MIDI aansluitingen van de PSR-GX76 bevinden zich aan de achterzijde.

MIDI IN Ontvangt	MIDI data van een ander MIDI apparaat.
MIDI OUT Verzen	dt de PSR-GX76's toetsenbordinformatie als MIDI data naar een ander MIDI apparaat.

• Er moeten speciale MIDI kabels (apart te koop) worden gebruikt om MIDI apparaten te verbinden. Deze zijn o.a. te koop bij muziekwinkels.
• Gebruik nooit MIDI kabels die langer zijn dan ongeveer 15 meter. Kabels die langer zijn kunnen ruis oppikken hetgeen data fouten kan veroorzaken

Op een Personal Computer aansluiten

Door uw PSR-GX76 via de MIDI aansluitingen op een personal computer aan te sluiten, krijgt u toegang tot een grote verscheidenheid aan muzieksoftware.

Als u een MIDI interface op de computer heeft aangesloten en geïnstalleerd, moet u de MIDI aansluitingen van de personal computer met de MIDI aansluitingen van de PSR-GX76 verbinden.

Gebruik uitsluitend speciale MIDI kabels bij het aansluiten van MIDI instrumenten!

- Sluit de MIDI aansluitingen van de PSR-GX76 aan op de MIDI aansluitingen van de personal computer..

- Als u een MIDI interface en een Macintosh computer gebruikt, moet u de RS-422 (of USB) aansluiting van de computer aansluiten op de geschikte MIDI interface, zoals getoond wordt in onderstaande illustratie.

- Als u een Macintosh computer gebruikt, stel de clock van software dan zo in dat deze overeenkomt met die van de gebruikte MIDI-interface. Lees voor de details zorgvuldig de gebruiksaanwijzing van de gebruikte software door.

OPMER-KING

De notatie van MIDI kanaal 1 bekijken:

- De PSR-GX76 heeft een speciale functie waardoor u de noten van de MIDI data (alleen kanaal 1) in de display kunt bekijken.

OPMER-KING

Bank LSB Annuleerfunctie

- De PSR-GX76 stelt u in staat binnenkomende Bank LSB boodschappen te negeren, die anders problemen zouden kunnen veroorzaken als er PSR-GX76 voices worden geselecteerd via een extern apparaat. Om deze functie te activeren zet u het keyboard aan ([STANDBY] knop)), terwijl u de laagste toets (C1) ingedrukt houdt.

Terugspelen van de PSR-GX76 regelen via een Extern Apparaat — Externe Clock

Deze functie geeft u de mogelijkheid de PSR-GX76 als “slaaf” (=slave) te laten dienen van een “meester” (=master) MIDI apparaat, zodat het afspelen van de PSR-GX76 vanaf dat apparaat kan worden geregeld.

Normaal gesproken is de PSR-GX76 ingesteld om andere MIDI apparaten te besturen, zoals het aansturen van geluiden in een externe toongenerator. U kunt echter ook de PSR-GX76 besturen vanaf een extern apparaat, zoals het afspelen van songdata op een sequencer, met gebruikmaking van de voices van de PSR-GX76. Of de PSR-GX76 voices bespelen vanaf een apart MIDI toetsenbord.

Als u het afspelen van de PSR-GX76's stijlen of songs vanaf een extern MIDI apparaat wilt regelen, dan moet u de clock-instelling van de PSR-GX76 op extern zetten.

1 Druk op de [TEMPO/TAP] knop en voer vervolgens "000" (Externe Clock) in als tempo waarde.

“ECL TEMPO” verschijnt in de display om aan te geven dat de PSR-GX76 op een extern clocksignaal wacht.

Elke andere waarde dan "000" zet de PSR-GX76 automatisch weer op zijn Interne Clock.

2 Let er op dat de PSR-GX76 in de juiste mode (Song of Stijl), is gezet en start het afspelen op het externe apparaat.

- Als de Externe Clock aan is gezet, kan het afspelen van een song of stijl niet meer vanaf het bedieningspaneel van de PSR-GX76 geregeld worden.

Bulk Dump Send gebruiken om data weg te schrijven

Deze handeling laat u belangrijke PSR-GX76 data en instellingen wegschrijven naar een ander apparaat, zoals een sequencer, computer of MIDI Data Filer. Deze handeling schrijft alle User song data en alle instellingen voor de Registration Memory presets weg. Als de data eenmaal is weggeschreven, kunt u het weer terugladen op het moment dat u het nodig heeft. Hierdoor kunt u bijvoorbeeld uw data op een diskette bewaren, door middel van een computer of een MIDI Data Filer (zoals de Yamaha MDF3) zodat u in feite oneindige opslagcapaciteit heeft voor uw waardevolle PSR-GX76 data.

■ Bulk Data wegschrijven

1 Zet eerst het aangesloten MIDI apparaat klaar om de MIDI data op te nemen.

De feitelijke procedure kan afwijken, afhankelijk van uw persoonlijke apparatuur en software. Als u bijvoorbeeld een Yamaha MDF3 MIDI Data Filer gebruikt:

2) Zet de MDF3 klaar om MIDI data op te nemen. (Zie de handleiding van de MDF3).

2 Selecteer de MIDI functie.

Druk, herhaaldelijk indien nodig, op de rechter Overall knop, totdat MIDI is geselecteerd.

3 Selecteer de Bulk Dump functie.

Druk op de "1" van het numerieke toetsenbord of gebruik de [+]/[-] knoppen om functienr. 1, Bulk Dump, te selecteren.

1 BULKDUMP

- Deze functie kan niet worden gebruikt tijdens het afspelen van songs of begeleidingen, of tijdens het opnemen van songs.

4 Start de functie.

Druk op de [START/STOP] knop om de Bulk Dump functie te starten.

De volgende display verschijnt, terwijl de data wordt verzonden.

Als de handeling is afgerond verschijnt de volgende display:

- Als de Bulk Dump handeling is afgerond keert de PSR-GX76 automatisch terug naar de voorgaande paneelsituatie.

■ Bulk Data laden

Als u eenmaal PSR-GX76 data hebt weggeschreven, zoals hierboven beschreven, dan kunt u de data weer makkelijk terugladen in de PSR-GX76.

1 Zet het aangesloten MIDI apparaat klaar om de betreffende data te versturen.

De feitelijke procedure kan afwijken, afhankelijk van uw persoonlijke apparatuur en software. Als u bijvoorbeeld een Yamaha MDF3 MIDI Data Filer gebruikt:

2 Start het versturen van de data vanaf het MIDI apparaat.

Stuur de data vanaf het aangesloten apparaat. (Zie de gebruiksaanwijzing van het betreffende apparaat voor details).

De PSR-GX76 ontvangt automatisch de data. De volgende display verschijnt tijdens de ontvangst van de data.

! PAS OP !

- Deze handeling wist alle originele data die zich op dat moment in de in de PSR-GX76 bevindt. Let er op dat u ook deze data, Indlen nodig, heeft weggeschreven met de Bulk Dump handeling (blz. 71).

- Let er op dat de PSR-GX76 niet midden in een handeling zit, zoals het opnemen of afspelen van een song, afspelen van een stijl (begeleiding), het opslaan van een Registration Memory preset, het verzenden van Bulk Dump data, enz.

- Op het moment dat de PSR-GX76 bulk data ontvangt, kan geen van de paneelregelaars worden gebruikt.

De display keert terug naar de huidig geselecteerde voice.

001 GrandPro

- Als er zich om de één of andere reden problemen hebben voorgedaan verschijnt er een "RcvError" boodschap in de display. Controleer alle aansluitingen en instellingen en probeer het nog eens.

De Initial Setup Send gebruiken met een Sequencer

De meest gebruikelijke toepassing voor de Initial Setup Send functie is bij het opnemen van een song op een sequencer, die bedoeld is om terug te spelen naar de PSR-GX76. In principe neemt deze functie een "moment-opname" van de PSR-GX76 instellingen en zendt die gegevens naar de sequencer. Door deze "momentopname" aan het begin van de song te zetten (voordat er noten worden opgenomen), kunt u ter plekke de PSR-GX76 in de juiste beginstand zetten. Ervan uitgaand dat er ook een pauze in de song is, kunt u dit ook tijdens een song doen — om bijvoorbeeld de PSR-GX76 voor het volgende deel van de song in te stellen.

■ Initial Setup Data versturen

1 Zet eerst de sequencer klaar voor opname.

De feitelijke procedure kan afwijken, afhankelijk van uw persoonlijke apparatuur en software.

U kunt het beste de eerste twee maten van de song hiervoor vrijhouden (geen noten opnemen). De Initial Setup gegevens kunnen dan in dit gedeelte van de song worden opgenomen.

2 Selecteer de MIDI functie.

Druk, herhaaldelijk indien nodig, op de rechter Overall knop, totdat MIDI is geselecteerd.

3 Selecteer de Initial Setup Send functie.

Druk op de “2” van het numerieke toetsenbord of gebruik de [+]/[-] knoppen om functienr. 2, Initial Setup Send, te selecteren.

2 INIT SND

4 Druk op de [START/STOP] knop.

Start de Initial Setup Send handeling.

5 Start het opnemen op de sequencer en stuur vervolgens de Initial Setup data.

Start het opnemen op de sequencer op de normale manier en druk vervolgens — zo snel mogelijk — op de [+] knop om daadwerkelijk het versturen van de data te beginnen.

Er verschijnt kort een "End" mededeling in de display als de handeling is afgerond.

0 End

6 Stop het opnemen op de sequencer.

Stop het opnemen op de sequencer op de gebruikelijke manier. Let er op dat eventueel hierna opgenomen speelgegevens minimaal één maat na de Initial Setup data worden opgenomen.

- Als de Initial Setup Send handeling is afgerond, keert de PSR-GX76 automatisch terug naar de voorgaande paneelsituatie.

Probleem Mogelijke oorzaak en oplossing
Als de PSR-GX76 wordt aangezet is er tijdelijk een ploppend geluid hoorbaar.	Dit is normaal en geeft aan dat de PSR-GX76 van stroom voorzien wordt.
Bij gebruik van een mobiele telefoon, wordt ruis geproduceerd.	Het gebruik van een mobiele telefoon in de nabijheid van de PSR-GX76 kan interferentie veroorzaken. Om dit te voorkomen, kunt u of de mobiele telefoon uitschaken of deze verder uit de buurt van de PSR-GX76 gebruiken.
Er is geen geluid, zelfs niet als het toetsenbord wordt bespeeld of als er een song wordt afgespeeld.	Controleer of er niets op de PHONES/OUTPUT aansluiting op het achterpaneel is aangesloten. Als er een hoofdtelefoon op deze aansluiting is aangesloten, komt er geen geluid uit de luidsprekers.
Het bespelen van toetsen in het rechterhandgedeelte van het toetsenbord geeft geen geluid.	Als u de Dictionary functie (blz. 45) gebruikt, zijn de toetsen in het rechterhandgedeelte alleen bedoeld voor het invoeren van de grondtoon en het akkoordsoort.
Het geluid van de voices of het ritme lijkt ongewoon of vreemd.	De batterijspanning is te laag. Vervang de batterijen. (Zie blz. 8.)
De automatische begeleiding gaat niet aan, zelfs niet als er op de [ACMP ON/OFF] knop wordt gedrukt.	Zorg ervoor dat de stijlmode actief is voordat u de automatische begeleiding inschakelt. Druk op de [STYLE] knop om stijlhandelingen mogelijk te maken.
De begeleiding of de song speelt niet af, zelfs niet als er op de [START/STOP] knop wordt gedrukt.	Als de Externe Clock (blz. 70) aan is gezet, kan het afspelen van een song of stijl niet meer gestart worden.
De begeleiding klinkt niet zoals het hoort. Zorg ervoor dat het begeleidingsvolume (blz. 41) op het juiste niveau staat.Let er op dat het splitpunt (blz. 44) op de juiste waarde staat.
Bij het terugspelen van één van de Pianist stijlen (086 - 100), is het ritme niet te horen.	Dit is normaal. De Pianiststijlen zijn niet van drums of baspartijen voorzien — alleen pianobegeleiding. De begeleiding van de stijlen is alleen hoorbaar als de begeleiding op ON (aan) gezet wordt en er toetsen in het begeleidingsgedeelte van het toetsenbord worden bespeeld.
Niet alle voices lijken te klinken, of het geluid wordt soms afgekapt.	De PSR-GX76 heeft een polyfonie van maximaal 32 noten. Als de Dual voice of Split voice wordt gebruikt en er speelt tegelijkertijd een song of stijl, dan kunnen sommige noten worden weggelaten of worden “gestolen” van de begeleiding of de song.
Er vindt een vreemd “flanging” of “verdubbeling” van het geluid plaats als de PSR-GX76 met een sequencer wordt gebruikt. (Dit kan klikken als een “dual” layered geluid van twee voices, zelfs als Dual uitgeschakeld is.)	Als u de begeleiding met een sequencer gebruikt, zet dan de MIDI Echo (of overeenkomstige instelling) op “off.” (Zie voor details de gebruiksaanwijzing van het betreffende apparaat en/of software).
De voetschakelaar (voor sustain) lijkt precies verkeerd om te werken. Intrappen van de voetschakelaar, bijvoorbeeld, kapt het geluid af, en loslaten geeft juist sustain aan de geluiden.	De polariteit van de voetschakelaar is omgedraaid. Zorg dat de pedaal juist is aangesloten op de SUSTAIN aansluiting voor u de PSR-GX76 aanzet.
Het geluid van de voice klinkt iets anders van noot tot noot.	De AWM klank opwekking methode gebruikt meervoudige opnamen (samples) van een instrument over het bereik van het toetsenbord; dus kan het daadwerkelijke geluid van de voice enigszins anders klinken van noot tot noot.

■ Data Backup

Afgezien van de hieronder vermelde gegevens, worden alle PSR-GX76 paneelinstellingen teruggezet in de standaardinstelling als de PSR-GX76 wordt aangeschakeld. De gegevens hieronder worden veiliggesteld - d.w.z. in het geheugen vastgehouden — zo lang als er een AC adapter is aangesloten (ook op het lichtnet!) of er zich volle batterijen in de PSR-GX76 bevinden.

• User Song Data
• Songvolume
  • Registration Memory Data
  • Registration Memory Bank Nummer
• Metronoomvolume
• Touch (aanslag) aan/uit
• Tuning (stemming)
  • Grade (Beoordeling) aan/uit
• Talking aan//uit

■ Data Initialiseren

Alle gegevens kunnen worden geïntialiseerd en worden teruggebracht naar de fabrieksinstelling door de hoogste (meest rechtse) witte toets ingedrukt te houden terwijl de PSR-GX76 wordt aangeschakeld. Er verschijnt kort "CLr Backup" in de display.

CL-BackUP

! PAS OP !

- Alle one touch setting (user) en song geheugen gegevens, alsook alle andere hiervoor genoemde instellingen zullen worden gewist en/of gewijzigd, als de data initialisatie procedure wordt uitgevoerd.

- Het uitvoeren van de gegevens initialistatie procedure zal normaal gesproken de normale toestand van de PSR-GX76 weer oproepen, als de PSR-GX76 is vastgelopen of om een of andere reden verkeerd functioneert.

■ Maximum Polyfonie

De PSR-GX76 is maximaal 32 noten polyfoon. Dit betekent dat er maximaal tot 32 noten tegelijk kunnen klinken, ongeacht de gebruikte functie. De automatische begeleiding gebruikt een aantal van deze beschikbare noten, dus als de automatische begeleiding wordt gebruikt, is het aantal beschikbare noten om via het toetsenbord te kunnen bespelen overeenkomstig verminderd. Hetzelfde geldt voor de splitvoice en songfuncties.

• Het Voice Overzicht bevat ook de MIDI programmawisselingsnummers voor elke voice. Gebruik deze programmawisselingsnummers als u de PSR-GX76 via een extern MIDI apparaat bespeelt.
• Sommige voices kunnen continu doorklinken of hebben een lange uitsterftijd als de noten al zijn losgelaten en het sustainpedaal (voetschakelaar) is ingetrapt.

● Paneel Voice Overzicht

Voice nr.	Bank Selectie		MIDI Pogram Wieding (PC)	Voicenaam
	MSB	LSB
PIANO
001 0	112 0	Grand Piano
002 0	112 1	Bright Piano
003 0	112 3	Honky-tonk Piano
004 0	112 2	MIDI Grand Piano
005 0	113 2	CP 80
006 0	112 6	Harpsichord
E.PIANO
007 0	112 4	Funky Electric Piano
008 0	112 5	DX Electric Piano
009 0	113 5	Hyper Electric Piano
010 0	114 5	Bell Electric Piano
011 0	112 7	Clavi
ORGAN
012 0	112 16	Jazz Organ	1
013 0	113 16	Jazz Organ	2
014 0	112 17	Jazz Organ	3
015 0	116 16	Full Organ
016 0	114 18	Rock Organ	1
017 0	112 18	Rock Organ	2
018 0	112 19	Church Organ
019 0	112 20	Reed Organ
ACCORDION
020 0	113 21	Traditional Accordion
021 0	112 21	Musette Accordion
022 0	113 23	Bandoneon
023 0	112 22	Harmonica
GUITAR
024 0	112 24	Classical Guitar
025 0	112 25	Folk Guitar
026 0	113 25	12Strings Guitar
027 0	112 26	Jazz Guitar
028 0	113 26	Octave Guitar
029 0	112 27	Clean Guitar
030 0	112 28	Muted Guitar
031 0	112 29	Overdriven Guitar
032 0	112 30	Distortion Guitar
BASS
033 0	112 32	Acoustic Bass
034 0	112 33	Finger Bass
035 0	112 34	Pick Bass
036 0	112 35	Fretless Bass
037 0	112 36	Slap Bass
038 0	112 38	Synth Bass

Voicenr.	Bank Selectie		MIDIProgramaWisseng(PC)	Voicenaam
	MSB LSB
039 0	113 38 Techno Bass
040 0	113 39 Dance Bass
STRINGS
041 0	112 48 Strings
042 0	112 49 Chamber Strings
043 0	112 50 Synth Strings
044 0	113 49 Slow Strings
045 0	112 44 Tremolo Strings
046 0	112 45 Pizzicato Strings
047 0	112 55 Orchestra Hit
048 0	112 40 Violin
049 0	112 42 Cello
050 0	112 43 Contrabass
051 0	112 105 Banjo
052 0	112 46 Harp
CHOIR
053 0	112 52 Choir
054 0	113 52 Choir Aahs
055 0	112 53 Choir Oohs
056 0	112 54 Synth Choir
SAXOPHONE
057 0	112 64 Soprano Sax
058 0	112 65 Alto Sax
059 0	112 66 Tenor Sax
060 0	112 67 Baritone Sax
061 0	112 68 Oboe
062 0	112 69 English Horn
063 0	112 70 Bassoon
064 0	112 71 Clarinet
TRUMPET
065 0	112 56 Trumpet
066 0	112 59 Muted Trumpet
067 0	112 57 Trombone
068 0	113 57 Trombone Section
069 0	112 60 French Horn
070 0	112 58 Tuba
BRASS
071 0	112 61 Brass Section
072 0	112 62 Synth Brass
073 0	113 62 Jump Brass
074 0	114 62 Techno Brass
FLUTE
075 0	112 73 Flute
076 0	112 72 Piccolo
077 0	112 75 Pan Flute
078 0	112 74 Recorder
Voice nr.	Bank Selectie		MIDI Pogamma Wissang(PC)	Voicenaam
	MSB LSB
079 0	112 79 Ocarina
SYNTH LEAD
080 0	112 80 Square Lead
081 0	112 81 Sawtooth Lead
082 0	112 85 Voice Lead
083 0	112 98 Crystal
084 0	112 100 Brightness
085 0	115 81 Analog Lead
SYNTH PAD
086 0	112 88 Fantasia
087 0	113 100 Bell Pad
088 0	112 91 Xenon Pad
089 0	112 94 Angels
090 0	113 89 Dark Moon
PERCUSSION
091 0	112 11 Vibraphone
092 0	112 12 Marimba
093 0	112 13 Xylophone
094 0	112 114 Steel Drums
095 0	112 8 Celesta
096 0	112 14 Tubular Bells
097 0	112 47 Timpani
098 0	112 10 Music Box
SPLIT
099 0	- Strings/Grand Piano
100 0	- Grand Piano/Violin
101 0	-			DX Electric Piano/Harmonica
102 0	- Grand Piano/Tenor Sax
103 0	- Choir Qohs/Ocarina
104 0	- Vibraphone/Jazz Guitar
105 0	- Classical Guitar/Flute
106 0	- French Horn/Trumpet
107 0	- Church Organ/Choir Aahs
108 0	-			Grand Piano/Musette Accordion
DJ
109 0	123 118 DJ game 1
110 0	123 119 DJ game 2
111 0	123 120 DJ game 3
112 0	123 121 DJ game 4
113 0	123 122 DJ game 5
114 0	123 123 DJ game 6
115 0	123 124 DJ game 7
116 0	123 125 DJ game 8
117 0	123 126 DJ game 9
118 0	123 127 DJ game 10
DRUM KITS
119 12	7 0 0 Standard Kit	1
120 12	7 0 1 Standard Kit	2
121 12	7 0 8 Room Kit
122 12	7 0 16 Rock Kit
123 12	7 0 24 Electronic Kit
124 12	7 0 25 Analog Kit
125 12	7 0 27 Dance Kit
126 12	7 0 32 Jazz Kit
127 12	7 0 40 Brush Kit
128 12	7 0 48 Symphony Kit

● GM Voice Overzicht

Voicenr.	Bank Selectie		MIDIProgramaWissang(PC)	Voicenaam
	MSB L	SB
PIANO
129 0	0 0 Acoustic	Grand	Piano
130 0	0 1 Bright	Acoustic	Piano
131 0	0 2 Electric	Grand	Piano
132 0	0 3 Honky	-tonk Piano
133 0	0 4 Electric	Piano 1
134 0	0 5 Electric	Piano 2
135 0	0 6 Harps	chord
136 0	0 7 Clavi
CHROMATIC
137 0	0 8 Celesta
138 0	0 9 Glockenspiel
139 0	0 10 Music	Box
140 0	0 11 Vibraphone
141 0	0 12 Marimba
142 0	0 13 Xylophone
143 0	0 14 Tubular Bells
144 0	0 15 Dulcimer
ORGAN
145 0	0 16 Drawbar Organ
146 0	0 17 Percussive Organ
147 0	0 18 Rock	Organ
148 0	0 19 Church	Organ
149 0	0 20 Reed	Organ
150 0	0 21 Accordion
151 0	0 22 Harmonica
152 0	0 23 Tango	Accordion
GUITAR
153 0	0 24 Acoustic Guitar (nylon)
154 0	0 25 Acoustic Guitar (steel)
155 0	0 26 Electric Guitar (jazz)
156 0	0 27 Electric Guitar (clean)
157 0	0 28 Electric Guitar (muted)
158 0	0 29 Overdriven Guitar
159 0	0 30 Distortion Guitar
160 0	0 31 Guitar Harmonics
BASS
161 0	0 32 Acoustic Bass
162 0	0 33 Electric Bass (finger)
163 0	0 34 Electric Bass (pick)
164 0	0 35 Fretless Bass
165 0	0 36 Slap	Bass 1
166 0	0 37 Slap	Bass 2
167 0	0 38 Synth	Bass 1
168 0	0 39 Synth	Bass 2
STRINGS
169 0	0 40 Violin
170 0	0 41 Viola
171 0	0 42 Cello
172 0	0 43 Contrabass
173 0	0 44 Tremolo Strings
174 0	0 45 Pizzicato Strings
175 0	0 46 Orchestral Harp
176 0	0 47 Timpani
ENSEMBLE
177 0	0 48 Strings	Ensemble 1
178 0	0 49 Strings	Ensemble 2
179 0	0 50 Synth	Strings 1
Voice nr.	Bank Selectie		MIDI Programma Wessing(PO)	Voicenaam
	MSB LSB
180 0	0 51 Synth Strings 2
181 0	0 52 Choir Aahs
182 0	0 53 Voice Oohs
183 0	0 54 Synth Voice
184 0	0 55 Orchestra Hit
BRASS
185 0	0 56 Trumpet
186 0	0 57 Trombone
187 0	0 58 Tuba
188 0	0 59 Muted Trumpet
189 0	0 60 French Horn
190 0	0 61 Brass Section
191 0	0 62 Synth Brass 1
192 0	0 63 Synth Brass 2
REED
193 0	0 64 Soprano Sax
194 0	0 65 Alto Sax
195 0	0 66 Tender Sax
196 0	0 67 Baritone Sax
197 0	0 68 Oboe
198 0	0 69 English Horn
199 0	0 70 Bassoon
200 0	0 71 Clarinet
PIPE
201 0	0 72 Piccolo
202 0	0 73 Flute
203 0	0 74 Recorder
204 0	0 75 Pan Flute
205 0	0 76 Blown Bottle
206 0	0 77 Shakuhachi
207 0	0 78 Whistle
208 0	0 79 Ocarina
SYNTH LEAD
209 0	0 80 Lead	1 (square)
210 0	0 81 Lead	2 (sawtooth)
211 0	0 82 Lead	3 (calliope)
212 0	0 83 Lead	4 (chiff)
213 0	0 84 Lead	5 (charang)
214 0	0 85 Lead	6 (voice)
215 0	0 86 Lead	7 (fifth)
216 0	0 87 Lead	8 (bass+Lead )
SYNTH PAD
217 0	0 88 Pad	1 (new age)
218 0	0 89 Pad	2 (warm)
219 0	0 90 Pad	3 (polysynth)
220 0	0 91 Pad	4 (choir)
221 0	0 92 Pad	5 (bowed)
222 0	0 93 Pad	6 (metallic)
223 0	0 94 Pad	7 (halo)
224 0	0 95 Pad	8 (sweep)
SYNTH EFFECTS
225 0	0 96 FX 1	(rain)
226 0	0 97 FX 2	(soundtrack)
227 0	0 98 FX 3	(crystal)
228 0	0 99 FX 4	(atmosphere)
229 0	0 100 FX	5 (brightness)
230 0	0 101 FX	6 (goblins)
231 0	0 102 FX	7 (echoes)
232 0	0 103 FX	8 (sci-fi)

Voicenr.	Bank Selectie		MIDIProgrammaWissang(PO)	Voicenaam
	MSB LSB
ETHNIC
233 0	0 104 Sitar
234 0	0 105 Barjo
235 0	0 106 Shamisen
236 0	0 107 Koto
237 0	0 108 Kalimba
238 0	0 109 Bagpipe
239 0	0 110 Fiddle
240 0	0 111 Shanai
PERCUSSIVE
241 0	0 112 Tinkle Bell
242 0	0 113 Ago go
243 0	0 114 Steel Drums
244 0	0 115 Woodblock
245 0	0 116 Taiko Drum
246 0	0 117 Melodic Tom
247 0	0 118 Synth Drum
248 0	0 119 Reverb Cymbal
SOUND EFFECTS
249 0	0 120 Guitar Fret Noise
250 0	0 121 Breath Noise
251 0	0 122 Seashore
252 0	0 123 Bird Tweet
253 0	0 124 Telephone Ring
254 0	0 125 Helicopter
255 0	0 126 Applause
256 0	0 127 Gunshot
PERCUSSION KIT
- 127	0 0 Standard Kit 1
- 127	0 1 Standard Kit 2
- 127	0 8 Room Kit
- 127	0 16 Rock Kit
- 127	0 24 Electronic Kit
- 127	0 25 Analog Kit
- 127	0 27 Dance Kit
- 127	0 32 Jazz Kit
- 127	0 40 Bursh Kit
- 127	0 48 Classic Kit

★ DJ Voice Overzicht

Nr.1 DJ_Kit

Nootnr.	Toetsnr.	MIDI			Categorie Naam	VoicenaamBank Selectie
				Prg nr.
		MSB LSB
036 - 047	C1 - B1 0 123	118 Drum	Loop Drum	Loop
048 - 059	C2 - B2 0 123	118 Scratch	Scratch	(L) - (H)
060 C3	0 123 118 Human voice	Uhh+Hit
061 C	#3	0 123	118 Talking	voice One
062 D3	0 123 118 Human voice	One More Time
063 D	#3	0 123	118 Talking	voice Twee
064 E3	0	123 118 Human voice Ohh 2
065 F3	0	123	118 Human	voice Ohh 1
066	F#3	0	123 118	Talking voice	Three
067 G3	0	123	118 Human	voice Yo-Kurt
068 G	#3	0	123 118	Talking Voice	Vier
069 A3	0	123	118 Human	Voice Whew!
070 A	#3	0 123	118 Talking	Voice Ok
071 B3	0	123	118 Human	Voice Huh!
072 C4	0	123 118 SFX		Turntable
073 C	#4	0	123 118	Talking Voice	Off
074 D4	0	123 118 SFX		Signal
075 D	#4	0	123 118	Talking Voice	Lesson
076 E4	0	123	118 SFX	Reverse
077 F4	0	123	118 SFX	Omen-FX
078	F#4	0	123 118	Talking Voice	DJ!
079 G4	0	123	118 SFX	FMTB2
080 G	#4	0	123 118	Talking Voice	Pinpon
081 A4	0	123	118 SFX	BLJ Trll
082 A	#4	0 123	118 Talking	Voice Good
083 B4	0	123	118 SFX	FMTB1
084 C5	0	123 118 Human Voice		Yeah...
085 C	#5	0	123 118	Talking Voice	Very Good
086 D5	0	123 118 Human Voice		Uhh
087 D	#5	0	123 118	Talking Voice	Excellent
088 E5	0	123	118 Human	Voice Go!!
089 F5	0	123	118 Human	Voice GetUp!
090	F#5	0	123 118	Talking Voice	Dictionary
091 G5	0	123	118 Human	Voice Come On 2
092 G	#5	0	123 118	Standard Kit 1	Hand Clap
093 A5	0	123	118 Human	Voice Come On 1
094 A	#5	0 123	118 Standard Kit 1	Bell Tree
095 B5	0	123	118 Scratch	Scratch (L)
096 C6	0	123 118 Scratch Scratch (H)

DJ game Nr.	Song Nr.	MSB	LSB	PC nr.	Blok1(F1)	Blok2(F2)	Blok3(F3)	Blok4(F4)
1	091	0	123	118	DJ_Kit	-	-	-
2	092	0	123	119	Yo-Kurt	Come On 1	Clap	Scratch (L)
3	093	0	123	120	Kick	Snare	Hi-hat	hat open
4	094	0	123	121	Saw Lead (G2)	Saw Lead (A2)	Saw Lead (C3)	Saw Lead (D3)
5	095	0	123	122	Kick	Clap	Ohh 2	Huh!
6	096	0	123	123	Piano F	Piano G	Orch. Hit	Clap
7	097	0	123	124	Signal	Omen-FX	FMTB2	FMTB1
8	098	0	123	125	Organ (E4)	Organ (F4)	Organ (G4)	Organ (C5)
9	099	0	123	126	Guitar (E2)	Guitar (G2)	Guitar (A2)	Guitar (C3)
10	100	0	123	127	Scratch (L)	Scratch (H)	Yo-Kurt	GetUp!

Serienr.	Stijl Naam
8BEAT
001 8Beat Pop 1
002 8Beat Pop 2
003 8Beat Uptempo
004 8Beat Standard
005 Folkrock
006 Pop Rock
007 8Beat Medium
16BEAT
008 16Beat Shuffle 1
009 16Beat Shuffle 2
010 16Beat Pop
011 Funk 1
BALLAD
012 8Beat Ballad
013 Epic Ballad
014 Pianb Ballad
015 16Beat Ballad 1
016 16Beat Ballad 2
017 Soul Ballad
018 Slow Rock 1
019 Slow Rock 2
020 6/8 Ballad 1
DANCE
021 Hip House
022 Pop Reggae
023 Ragga
024 Digital Rock
025 Supabad
026 Flares
027 All That
028 Hard Step
029 Acid Techno
030 Acid House
ROCK
031 8Beat Rock Ballad
032 16Beat Rock Ballad
033 Hard Rock
034 Rock Shuffle
035 6/8 Heavy Rock
036 US Rock
ROCK & ROLL
037 Rock & Roll 1
038 Rock & Roll 2
039 Boogie 1
040 Twist
RHYTHM & BLUES
041 R&B
042 Funk 2
043 Soul
044 Gospel Shuffle
045 6/8 Gospel
046 4/4 Blues

Serienr.	Stijl Naam
JAZZ
047 Cool	Jazz
048 Jazz	Ballad 1
049 Jazz	Waltz 1
050 Fusion
051 Swing 1
052 Big Band Swing
053 Big Band Ballad
054 Jazz	Quartet
055 Dixieland
COUNTRY & WESTERN
056 Bluegrass
057 Country 2/4
058 Country Rock
059 Country Ballad
060 Country Shuffle
061 Country Waltz
BALLROOM
062 Cha	Cha
063 Rhumba
064 Pasodoble
065 Tango Continental
066 Foxtrot
067 Jive
MARCH & WALTZ
068 March 1
069 March 2
070 6/8 March
071 Polka
072 Standard Waltz
073 German Waltz
074 Viennese Waltz
075 Musette Waltz
LATIN
076 Bossa Nova 1
077 Bossa Nova 2
078 Salsa
079 Samba
080 Mambo
081 Beguine
082 Merengue
083 Bolero Lento
CARIBBEAN
084 Reggae 12
085 Swing Reggae
PIANIST
086 Stride
087 Boogie 2
088 Swing 2
089 8Beat 1
090 Ballad1
091 Ballad2
092 6/8 Ballad 2
093 Rock-A-Ballad
094 8Beat 2
095 Ragtime
096 Bossa Nova 3
097 Jazz Ballad 2
098 Jazz Waltz 2
099 Waltz
100 Happy

• " geeft aan dat het drumgeluid gelijk is aan dat in de "Standard Kit 1".
  • " " betekent hetzelfde geluid als in de kolom gelijk links ervan.
• Elke percussie voice gebruikt één noot.
• Het MIDI nootnummer en de noot zijn in feite een octaaf lager dan aangegeven. Bijvoorbeeld in "119:
  Standard Kit 1", de "Seq Click H" (nootnr. 36/noot C1) komt overeen met (nootnr. 24/noot C0).
• Toets Uit: Toetsen gemarkeerd met een "O" stoppen bij noot los onmiddellijk hun geluid.
• Voices met hetzelfde beurtwisselnootnummer (*1 ... 4) kunnen niet tegelijkertijd gespeeld worden. (Ze zijn juist ontworpen om achter elkaar gespeeld te worden).

Voice nr. 119 120 121 122

23 124 125

Bank MSBnr. 127 127 127 127

127 127 127

Bank LSBnr. 0 0

0

0

0

0

0

Programma Wisselling Nr.

0

1

8

16

24

25

27

Toetsenbord

MIDI

Toetsuit

Beurte-lingse toewijzing

Standard Kit 1

Standard Kit 2

Room Kit

Rock Kit

Electronic Kit

Analog Kit

Dance Kit

Nootnr.

Noot

Nootnr.

Noot

25

C# 0

13

C# -1

3

Surdo Mute

26

D5 0

14

D -1

3

Surdo Open

27

D# 0

15

D# -1

Hi-Q

28

E 0

16

E -1

Whlp

29

F 0

17

F -1

4

Scratch H

30

F# 0

18

F# -1

4

Scratch L

31

G 0

19

G -1

Finger Snap

32

G# 0

20

G# -1

Click

33

A 0

21

A -1

Metronome Click

34

A# 0

22

A# -1

Metronome Bell

35

B 0

23

B -1

Seq Click L

36

C 1

24

C 0

Seq Click H

37

C# 1

25

C# 0

Brush Tap

38

D 1

26

D 0

O

Brush Swirl

39

D# 1

27

D# 0

Brush Slap

40

E 1

28

E 0

O

Brush Swirl W/Attack

Reverse Cymbal

41

F 1

29

F 0

O

Snare Roll

42

F# 1

30

F# 0

Castanet

Hi Q

43

G 1

31

G 0

Snare H Soft

Snare H Soft2

SD Elec M

Snare L

SD Elec H2

SD Analog 2

44

G# 1

32

G# 0

Sticks

45

A 1

33

A 0

Bass Drum L

Bass Drum L

Bass Drum H

Bass Drum H

BD Analog 2

46

A# 1

34

A# 0

Open Rim Shot

Open Rim Shot2

SD Analog Open Rim

47

B 1

35

B 0

Bass Drum M

Bass Drum H3

BD Rock

BD Analog 1L

BD Analog 3

48

C 2

36

C 1

Bass Drum H

Bass Drum H 2

BD Rock

BD Rock 2

BD Analog 1H

BD Analog 4

49

C# 2

37

C# 1

Side Stick

Analog Side Stick

50

D 2

38

D 1

Snare L

Snare L2

SD Room L

SD Rock

SD Elec M

SD Analog 1H

SD Analog 3

51

D# 2

39

D# 1

Hand Clap

52

E 2

40

E 1

Snare H Hard

Snare H Hard2

SD Room H

SD Rock Rim

SD Elec H

SD Analog 1L

SD Analog 4

53

F 2

41

F 1

Floor Tom L

Room Tom 1

Rock Tom 1

E Tom 1

Analog Tom 1

54

F# 2

42

F# 1

1

Hi-hat Closed

Analog HH Closed1

Dance HH Closed1

55

G 2

43

G 1

Floor Tom H

Room Tom 2

Rock Tom 2

E Tom 2

Analog Tom 2

56

G# 2

44

G# 1

1

Hi-Hat Pedal

Analog HH Closed2

Dance HH Closed2

57

A 2

45

A 1

Low Tom

Room Tom 3

Rock Tom 3

E Tom 3

Analog Tom 3

58

A# 2

46

A# 1

1

Hi-Hat Open

Analog HH 1 Open

HH Open2

59

B 2

47

B 1

Mid Tom L

Room Tom 4

Rock Tom 4

E Tom 4

Analog Tom 4

60

C 3

48

C 2

Mid Tom H

Room Tom 5

Rock Tom 5

E Tom 5

Analog Tom 5

61

C# 3

49

C# 2

Crash Cymbal 1

Analog Cymbal

62

D 3

50

D 2

High Tom

Room Tom 6

Rock Tom 6

E Tom 6

Analog Tom 6

63

D# 3

51

D# 2

Ride Cymbal 1

64

E 3

52

E 2

Chinese Cymbal

65

F 3

53

F 2

Ride Cymbal Cup

66

F# 3

54

F# 2

Tambourine

67

G 3

55

G 2

Splash Cymbal

68

G# 3

56

G# 2

Cowbell

Analog Cowbell

69

A 3

57

A 2

Crash Cymbal 2

70

A# 3

58

A# 2

Vibraslap

71

B 3

59

B 2

Ride Cymbal 2

72

C 4

60

C 3

Bongo H

73

C# 4

61

C# 3

Bongo L

74

D 4

62

D 3

Conga H Mute

Analog Conga H

75

D# 4

63

D# 3

Conga H Openen

Analog Conga M

76

E 4

64

E 3

Conga L

Analog Conga L

77

F 4

65

F 3

Timbale H

78

F# 4

66

F# 3

Timbale L

79

G 4

67

G 3

Agogo H

80

G# 4

68

G# 3

Agogo L

81

A 4

69

A 3

Cabasa

82

A# 4

70

A# 3

Maracas

Analog Maracas

83

B 4

71

B 3

O

Samba Whistle H

84

C 5

72

C 4

O

Samba Whistle L

85

C# 5

73

C# 4

Guiro Short

86

D 5

74

D 4

O

Guiro Long

87

D# 5

75

D# 4

Claves

Analog Claves

88

E 5

76

E 4

Wood Block H

89

F 5

77

F 4

Wood Block L

90

F# 5

78

F# 4

Culca Mute

Scratch Push

91

G 5

79

G 4

Culca Open

Scratch Pull

92

G# 5

80

G# 4

2

Triangle Mute

93

A 5

81

A 4

2

Triangle Open

94

A# 5

82

A# 4

Shaker

95

B 5

83

B 4

Jingle Bell

96

C 6

84

C 5

Bell Tree

Voice nr. 119 126 127 128
Bank MSBnr. 127 127 127 127
Bank LSBnr. 0 0 0 0
Programma Wisseling Nr. 0 32 40 48
Toetsenbord MIDI				Toetsuit	Beurte-lingse toewijzing	Standard Kit 1 Jazz Kit Brush Kit Symphony Kit
Nootnr.	Noot Nootnr.	Noot	Noot
25	C# 0	13	C# -1		3	Surdo Mute
26 D	0 14 D	-1	3	Surdo Open
27	D# 0	15	D# -1			Hi-Q
28 E	0 16 E	-1		Whip
29	F 0	17	F -1		4	Scratch H
30	F# 0	18	F# -1		4	Scratch L
31 G	0 19 G	-1			Finger Snap
32	G# 0	20	G# -1			Click
33 A	0 21 A	-1		Metronome Click
34	A# 0	22	A# -1			Metronome Bell
35 B	0 23 B	-1		Seq Click
36 C	1 24 C 0			Seq Click H
37	C# 1	25	C# 0			Brush Tap
38 D	1 26 D 0	O		Brush Swirl
39	D# 1	27	D# 0			Brush Slap
40 E	1 28 E	0 C				Brush Swirl W/Attack
41	F 1	29	F 0	O		Snare Roll
42	F# 1	30	F# 0			Castanet
43	G 1	31	G 0			Snare H Soft		Brush Slap L
44	G# 1	32	G# 0			Sticks
45 A	1 33 A	0		Bass Drum L				Bass Drum L3
46	A# 1	34	A# 0			Open Rim Shot
47 B	1 35 B	0		Bass Drum M				Gran Cassa
48 C	2 36 C 1			Bass Drum H		BD Jazz			Gran Cassa Mute
49	C# 2	37	C# 1			Side Stick
50	D 2	38	D 1			Snare L	SD Jazz L	Brush Slap H	Marching SD M
51	D# 2	39	D# 1			Hand Clap
52	E 2	40	E 1			Snare H Hard	SD Jazz H	Brush Tap	Marching SD H
53	F 2	41	F 1			Floor Tom L	Jazz Tom 1	Brush Tom 1	Jazz Tom 1
54	F# 2	42	F# 1		1	Hi-Hat Closed
55	G 2	43	G 1			Floor Tom H	Jazz Tom 2	Brush Tom 2	Jazz Tom 2
56	G# 2	44	G# 1		1	Hi-Hat Pedal
57	A 2	45	A 1			Low Tom	Jazz Tom 3	Brush Tom 3	Jazz Tom 3
58	A# 2	46	A# 1		1	Hi-Hat Open
59	B 2	47	B 1			Mid Tom L	Jazz Tom 4	Brush Tom 4	Jazz Tom 4
60	C 3	48	C 2			Mid Tom H	Jazz Tom 5	Brush Tom 5	Jazz Tom 5
61	C# 3	49	C# 2			Crash Cymbal 1			Hand Cym.L Open
62	D 3	50	D 2			High Tom	Jazz Tom 6	Brush Tom 6	Jazz Tom 6
63	D# 3	51	D# 2			Ride Cymbal 1			Hand Cym L Closed
64 E	3 52 E	2		Chinese Cymbal
65 F	3 53 F 2			Ride Cymbal Cup
66	F# 3	54	F# 2			Tambourline
67 G	3 55 G 2			Splash Cymbal
68	G# 3	56	G# 2			Cowbell
69	A 3	57	A 2			Crash Cymbal 2			Hand Cym H Open
70	A# 3	58	A# 2			Vibraslap
71	B 3	59	B 2			Ride Cymbal 2			Hand Cym H Closed
72 C	4 60 C 3			Bongo H
73	C# 4	61	C# 3			Bongo L
74 D	4 62 D 3			Conga H Mute
75	D# 4	63	D# 3			Conga H Open
76 E	4 64 E	3		Conga L
77 F	4 65 F 3			Timbale H
78	F# 4	66	F# 3			Timbale L
79 G	4 67 G 3			Agogo H
80	G# 4	68	G# 3			Agogo L
81 A	4 69 A	3		Cabasa
82	A# 4	70	A# 3			Maracas
83 B	4 71 B	3 C		Samba Whistle H
84 C	5 72 C 4 O			Samba Whistle L
85	C# 5	73	C# 4			Guiro Short
86 D	5 74 D 4 O			Guiro Long
87	D# 5	75	D# 4			Claves
88 E	5 76 E	4		Wood Block H
89 F	5 77 F 4			Wood Block L
90	F# 5	78	F# 4			Cuica Mute
91 G	5 79 G 4			Cuica Open
92	G# 5	80	G# 4		2	Triangle Mute
93 A	5 81 A	4	2	Triangle Open
94	A# 5	82	A# 4			Shaker
95 B	5 83 B	4		Jingle Bell
96 C	6 84 C 5			Bell Tree

YAMAHA

Model PSR-GX76 MIDI Implementatie Overzicht

Versie : 1.0

Functie...	Verzendt Herkent Opmerkingen
Basic Standaard 1 - 1 Channel Gewijzigd 1 -	6 1 - 16 *116 1 - 16 *1
Standaard 3 Mode Boodschappen x xGewijzigd *	3**********x
Noot 0 - 127 0 - 127 Nummer : Echte voice	**********0 -	127
Velocity Noot AAN Noot UIT	o 9nH,v=1-127o 9nH,v=0	o 9nH,v=1-127o 9nH,v=0 of 8nH
After Toetsen x x Touch Kanalen x x
Pitch Bend	o o
0,3216,387Besturings 10Wijzigingen 648491,93,9496,97100,101	o o x *2 x *2 o x x *2 o x *2 x o x o x *2	Bank Selectie o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o oo*2	Modulation wiel Data Entry Part Volume Pan Expressie Sustain Portamento best. RPN LSB,MSB
Prog o 0 - 127 o 0 - Wisseling:Echte nrs.	127**********
Systeem Exclusief	o *3	o *3
: Song Pos. x ALgemeen: Song Sel. x : Stemmen	xx x x
Systeem : Clock Real Time: Commando's	o o o *4	o *4
Aux :Al't geluid UIT :Reset alle best. :Locaal AAN/UIT :Alle Noten UITBood- :Actief meten schappen:Reset	x o(120,126,127)xx x x o(123-125)oo x x	o(121)

Mode 1 : OMNI AAN, POLY

Mode 2 : OMNI AAN ,MONO

o : Ja

Mode 3 : OMNI UIT, POLY

Mode 4 : OMNI UIT, MONO

x : Nee

OPMERKING:

*1 Standaard (fabrieksinstelling) werkt de PSR-GX76 gewoon als een 16-kanalen multi-timbrale toongenerator en de binnenkomende data heeft geen invloed op de paneelvoices of paneelinstellingen. De onderstaande MIDI boodschappen echter hebben wel invloed op de paneelvoices, automatische begeleiding en songs.

• MIDI Master Tuning (MIDI Hoofdstemming)

- Systeem exclusieve boodschappen voor het wijzigen van het Reverb type, Chorus type en DSP type.

*2 Boodschappen voor deze besturingswijzigingsnummer (control change numbers) kunnen niet vanaf de PSR-GX76 zelf worden verstuurd. Ze zouden echter kunnen worden verstuurd als de begeleiding of het harmonie effect speelt.

\*3 Exclusief

F0H, 7EH, 7FH, 09H, 01H, F7H

- Deze boodschap roept automatisch alle standaard instellingen voor het instrument op, met uitzondering van de MIDI Hoofdstemming.

F0H, 7FH, 7FH, 04H, 01H, II, mm, F7H

- Deze boodschap geeft de mogelijkheid alle volumes op alle kanalen tegelijkertijd te veranderen (Universele Systeem Exclusief).

- De waarden van "mm" worden gebruikt voor de MIDI Hoofdstemming. (Waarden voor "ll" worden genegeerd.)

F0H, 43H, 1nH, 27H, 30H, 00H, 00H, mm, II, cc, F7H

- Deze boodschap wijzigt tegelijkertijd de stemmingswaarde van alle kanalen.

- De waarden "mm" en "ll" worden gebruikt voor de MIDI Hoofdstemming.

- De standaardwaarden voor "mm" and "ll" zijn respectievelijk 08H en 00H. Elke waarde kan worden gebruikt voor "n" and "cc".

- Dit wordt gebruikt voor het wegschrijven (opnemen) van User data (User songs en Registration Memory).

- Deze boodschappen regelen de clock instelling voor de begeleiding.

F0H, 43H, 1nH, 4CH, 02H, 01H, 00H, mmH, IIH, F7H mm • mm : Reverb type MSB

• II : Reverb type LSB

Zie het Effect Overzicht (blz. 86) voor details.

Zie het Effect Overzicht (blz. 86) voor details.

Zie het Effect Overzicht (blz. 86) voor details.

F0H, 43H, 1nH, 4CH, 08H, 0mH, 11H, IIH, F7H

• II : Droog niveau

• 0m : Kanaalnummer

*4 Als de begeleiding wordt gestart wordt er een FAH boodschap verzonden. Als de begeleiding wordt gestopt wordt er een FCH boodschap verzonden. Als de clock op Extern wordt gezet, worden zowel FAH (begeleiding start) als FCH (begeleiding stopt) herkend.

■ Effect map

* Als de ontvangen waarde geen effect type bevat in de TYPE LSB, wordt de LSB naar TYPE 0 worden verwezen.
* De nummers tussen haakjes voor de Effect typenaam komt overeen met het in de display aangegeven nummer.
* Door een externe sequencer te gebruiken, die in staat is systeem exclusieve boodschappen en parameter wijzigingen te bewerken en te verzenden, kunt u de Reverb, Chorus en DSP effect types selecteren, die niet vanaf het PSR-GX76 bedieningspaneel zelf toegankelijk zijn. Als één van deze effecten door een externe sequencer wordt geselecteerd, verschijnt er “ - ” in de display.

● REVERB

TYPEMSB	TYPE LSB
	00 01 02 08 16 17 18 19 20
000 Geen effect.
001 (1) Hall1 (2) Hall2
002 Room (3) Room1 (4) Room2
003 Stage (5) Stage1 (6) Stage2
004 Plate (7) Plate1 (8) Plate2
005...127 Geen effect.

● CHORUS

TYPEMSB	TYPE LSB
	00 01 02 08 16 17 18 19 20
000...064	Geen effect.
065 Chorus		Chorus2
066 Celeste					Chorus1
067 Flanger			Flanger1		Flanger2
068...127	Geen effect.

● DSP

TYPEMSB	TYPE LSB
	00 01 02 08 16 17 18 19 20
000 Geen effect.
001 (1) Hall1 (2) Hall2
002 Room (3) Room1 (4) Room2
003 Stage (5) Stage1 (6) Stage2
004 Plate (7) Plate1 (8) Plate2
005 Delay L,C,R				(26) Delay L,C,R
006 (27) Delay L,R
007 (28) Echo
008 (29) Cross Delay
009	(9) Early Reflection1	(10) Early Reflection2
010 (11) Gate Reverb
011 (12) Reverse Gate
012...019 Geen effect.
020 (30) Karaoke
021...064 Geen effect.
065 Chorus		(14) Chorus2
066 Celeste					(13) Chorus1
067 Flanger				(15) Flanger1		(16) Flanger2
068 Symphonic				(17) Symphonic
069 Rotary Speaker					(19) Rotary Speaker1
070 Tremolo				(21) Tremolo1
071 Auto Pan				(24) Auto Pan			(20) Rotary Speaker2	(22) Tremolo2	(23) Guitar Tremolo
072 (18) Phaser
073 Distortion
074 (33) Overdrive
075	(34) Amp Simulation				(31) Distortion Hard	(32) Distortion Soft
076 (36) 3Band EQ						(35) EQ Telephone
077 (37) 2Band EQ
078 Auto Wah				(25) Auto Wah
079...127 Geen effect.

Toetsenbord

- 76 standaard-maat toetsen, met Aanslag Reactie en Dynamisch Filter.

Display

- Grote multi-functionele LCD display (met achtergrond verlichting)

Setup

• STANDBY/ON • MASTER VOLUME : MIN - MAX

Paneelregelaars

• OVERALL (L, R), SONG, VOICE, STYLE, PORTABLE GRAND, DJ, METRONOME, [0]-[9], +, -, DEMO, TOUCH, HARMONY, Dict., L, R, TEMPO/TAP, PITCH BEND

Voice

- 118 paneel voices + 10 Drum Kits + 128 GM Voices - Polyfonie : 32 - Voice Set

- Dictionary (woordenboek) - Lessen 1-4

One Touch Setting

• Voice (voor elke stijl of song)

Overall regelaars

- Transponering - Tuning (stemming) - Begeleidings volume - Song volume - Metronoom volume - MIDI - Reverb (nagalm) - DSP - Harmonie - Grade - Talking - Pitch Bend bereik

Effecten

- Reverb : 8 types - DSP : 37 types - Harmonie: 26 types

Song

• 100 Songs + 5 User Songs • Song Wissen, Track Wissen

Opnemen

- Song User Song : 5 Songs Real Time Opnemen Opname Tracks : 1, 2, 3, 4, 5, AKKOORD

MIDI

- Clock - Bulk zenden/ontvangen - Initial Send

Aansluitingen voor optionele accessoires

- PHONES/OUTPUT, DC IN 10-12V, MIDI IN/OUT, SUSTAIN

Versterker

- 3,0W + 3,0W

Luidsprekers

- 15 W (bij gebruik van een PA-3B AC adapter)

Spanningsvoorziening

- Adapter : Yamaha PA-3B AC adapter - Batterijen: Zes maat "D", SUM-1, R-20 of equivalent batterijen

Afmetingen (B x D x H)

• 1188 x 435 x 129 mm

Gewicht

• 8 kg

Bijgeleverde accessoires

- Muziekstandaard - Gebruiksaanwijzing - Song Book

Optionele Accessoires

- Hoofdtelefoon : HPE-150 - AC adapter : PA-3B - Voetschakelaar : FC4, FC5

* De specificaties en beschrijvingen in de handleiding zijn uitsluitend voor informatieve doeleinden. Yamaha Corp. houdt zich het recht voor om producten of hun specificaties op elk gewenst moment te wijzigen of modificeren, zoder kennisgeving. Aangezien specificaties, apparatuur en opties per lokatie kunnen verschillen, kunt u het best contact opne- men met uw Yamaha dealer.

Diversen

+/- knoppen....24

A

Aanslaggevoeligheid....28

Aansluitingen voor accessoires .....9

AC adapter....8

akkoord namen 47

akkoord soort 45

akkoord track 56

akkoorden, over 46

akkoorden, Fingered ....42

akkoorden, Single Finger......42

automatische begeleiding ....35

B

Bank......48

batterijen 8

begleiding gedeelten ....40

Begeleidings Splitpunt......44

Begeleidings Volume 41

begeleiding, afspelen ....35

bulk data wegschrijven .....71

Bulk Dump Verzenden....71

C

clock (MIDI)....70

D

DEMO knop ....12

Demo songs ....12

Dictionary 45

DJ....22

Drum Kit Voice Overzicht 82

DSP....30

DSP types ....32

E

effecten 29

Ending....35

externe clock (MIDI)....70

F

Fill-in 40

Fingered akkoorden 42

G

gedeelten (begeleiding)......40

MIDI aansluitingen 68

MIDI Implementatie Overzicht..... 84

MIDI Kanalen 68

Multi Fingering 42

muziekstandaard 19

N

numerieke toetsenbord.... 24

0

One Touch Setting.... 25

opnemen, song 55

PHONES/OUTPUT aansluiting ..... 7

Pitch Bend bereik.... 27

PITCH BEND wiel 7

Portable Grand (vleugel).... 20

Problemen oplossen 75

Q

Quick Guide.... 10

R

RECORD knop 56

songs, selecteren en afspelen...... 50

Specifications....87

Splitpunt 44

Stemmen.... 26

stijlen, selecteren 34

sustain....9

Sync Start 36

Sync Stop 39

T

Talking (spreken)...... 66

Tap.... 36

tel display 50

telmarkering 50

Tempo (song).... 53

Tempo (stijl) 40

TOUCH knop 28

tracks, onderdrukken 56

Transponering.... 26

U

User songs 56

V

voetschakelaar 9

Voice Overzicht 77

voices, Drum kit 82

voices, GM 78

Voices selecteren en bespelen ..... 23

W

wissen, song 58
