Type product	Absorptiekoelkast
Model	RA 212
Merk	Dometic
Netto inhoud	12 liter
Afmetingen (B x H x D)	ca. 385 x 430 x 440 mm
Gewicht	ca. 8 kg
Spanningsvoorziening	12 V DC / 230 V AC (via netadapter)
Energieverbruik	ca. 0,5 kWh/24h (230V)
Koeleenheid	Absorptie (stille werking)
Temperatuurregeling	Thermostatisch, met 3 standen (uit, laag, hoog)
Verwarmingselement	Geïntegreerd 12V / 230V
Ontdooiing	Handmatig (semi-automatisch via uitschakeling)
Klimaatklasse	N (normaal, 16°C – 32°C)
Koelmiddel	Ammoniak (NH3) in waterige oplossing
Toepassing	Caravan, boot, camper, vakantiehuis
Montage	Inbouw of vrijstaand, ventilatie vereist
Draairichting deur	Links, niet omkeerbaar
Accessoires meegeleverd	Netadapter, waterpasvoetjes, scharnieren
Garantie	2 jaar (bij normaal gebruik)
Onderhoud	Reiniging met zachte doek, controle van ventilatieopeningen
Reparatie	Dometic servicepunten; reservedelen beschikbaar via Dometic

Veelgestelde vragen - RA 212 DOMETIC

Hoe sluit ik de Dometic RA 212 aan op 12V?

Sluit de 12V-kabel aan op een gezekerde voeding (bijv. sigarettenaansteker) met minimaal 10A zekering. Zorg dat de plus- en minpool correct zijn aangesloten.

Kan de koelkast op 230V werken?

Ja, gebruik de meegeleverde netadapter die de 230V omzet naar 12V. Sluit de adapter aan op een geaard stopcontact.

Wat moet ik doen als de koelkast niet koelt?

Controleer eerst de voeding (12V/230V). Controleer of de thermostaat op 'hoog' staat. Controleer ventilatieopeningen; de koelkast heeft vrije luchtcirculatie nodig.

Hoe ontdooi ik de RA 212?

Schakel de koelkast uit en laat de deur open. Plaats een doek om smeltwater op te vangen. Ontdooi nooit met scherpe voorwerpen; gebruik een plastic spatel bij ijs.

Wat is de maximale omgevingstemperatuur voor deze koelkast?

De koelkast is geschikt voor omgevingstemperaturen van 16°C tot 32°C (klimaatklasse N). Bij hogere temperaturen kan de koelprestatie afnemen.

Hoe reinig ik de koelkast?

Maak de binnen- en buitenkant schoon met een zachte doek en milde zeep. Gebruik geen schurende middelen. Droog alles goed af.

Kan ik de deur omkeren?

Nee, de deur van de RA 212 is niet omkeerbaar; deze opent standaard naar links.

Hoeveel stroom verbruikt de koelkast op 12V?

Het stroomverbruik op 12V is ongeveer 0,5-0,8 A gemiddeld, afhankelijk van de omgevingstemperatuur en instelling.

Wat zijn de afmetingen voor inbouw?

Voor inbouw moet de nis minimaal 385 mm breed, 430 mm hoog en 440 mm diep zijn. Zorg voor ventilatiegaten aan de boven- en onderzijde.

Waar vind ik reservedelen voor de RA 212?

Reservedelen zijn verkrijgbaar via Dometic-erkende servicecentra of online via de Dometic-website. Houd het serienummer bij de hand.

GEBRUIKSAANWIJZING RA 212 DOMETIC

Koelkast voor medische doeleinden

Lees aandachtig deze gebruiksaanwijzing voor u het koelapparaat in werking stelt. Als u het toestel later verkoopt of weggeeft, zorg er dan voor dat de nieuwe eigenaar de gebruiksaanwijzing ontvangt.

Volg de onderstaande installatie-instructies. De garantie geldt alleen voor toestellen diegeïnstalleerd zijn volgens de beschrijving.

Wij danken u dat u ons toestel heeft gekozen en zijn ervan overtuigd dat u er lang plezier aan zult beleven.

Voor een veilig en efficiënt gebruik van het toestel willen wij u graag vertrouwd maken met enkele in deze gebruiksaanwijzing gebruikte symbolen:

bron van gevaar bij verkeerd gebruik

nuttige tips

informatie inzake milieubescherming

Deze koelkast is bedoeld voor het bewaren van geneesmiddelen tegen een temperatuur die schommelt van 2 tot 8°C. Er wordt een soort van digitale thermometer meegeleverd die bovenop de koelkast kan worden bevestigd (Afbeelding 1, pagina 32).

Opgelet!

DEZE KOELKAST IS UITSLUITEND GESCHIKT VOOR DAGOPSLAG VAN TEMPERATUUR GEVOELIGE PRODUCTEN. BLOED EN BLOEDPRODUCTEN MOGEN NIET IN DEZE KOELKAST WORDEN BEWAARD!

Opgelet!

- Dit product is bestemd voor gebruik door volwassenen. Kinderen mogen niet prutsen aan de bedieningsfuncties of spelen met het toestel.

- Als er voor de installatie van dit toestel elektrische werken nodig zijn, dan dient een erkende elektricien deze uit te voeren.

- Het toestel moet worden onderhouden door een erkende Service Ingenieur; er mogen ook enkel originele wisselstukken worden gebruikt.

- Het is gevaarlijk de specificaties te wijzigen of het product in welke zin dan ook te veranderen.

- Let erop dat het toestel niet op de elektriciteitsdraad staat.

- Het toestel bevat onderdelen die warm worden. Zorg voor voldoende ventilatie om te voorkomen dat onderdelen defect en de inhoud wellicht verloren gaan. Zie ook : installatie-aanwijzingen.

- Onderdelen die warm worden, moeten verborgen zijn. Probeer altijd het product tegen een muur te plaatsen, maar laat - zoals vermeld in de installatie-aanwijzingen - voldoende ruimte voor ventilatie.

- Vooraleer het toestel te ontdooien, schoon te maken of te onderhouden, moet het worden uitgeschakeld en het snoer uitgetrokken.

- GEBRUIK GEEN SCHERPE VOORWERPEN om rijp of ijs af te schrapen. Hechte ijsblokken mogen nooit met geweld worden verwijderd. Laat ze bij het ontdooien van het toestel op natuurlijke wijze smelten. Zie ontdooiingsaanwijzingen.

- Dit toestel is zwaar; let dus op wanneer u het verplaatst.

- Probeer nooit zelf het toestel te herstellen. Herstellingen die door onervaren personen worden uitgevoerd, kunnen leiden tot kwetsuren of tot een totaal verkeerde werking. Doe een beroep op uw plaatselijk Service Center, en dring erop aan dat men enkel originele wisselstukken gebruikt.

- Het is verboden om in dit koelapparaat enig toxisch of ontplofbaar product op te slaan.

INHOUD

1. Uitpakken
2. Afbeelding van het toestel
3. Schoonmaak
4. Plaatsing van het toestel
   4.1. Installatie-aanwijzingen
5. Gebruik van het toestel
   5.1. Regeling van de temperatuur
6. Andere voetsteuntjes aanbrengen
7. Thermometer
8. Nuttige tip
9. Ontdooien, schoonmaken en onderhoud
10. Klantenservice
11. Inwerkingstelling, technische gegevens
    11.1. Aansluiting op het elektriciteitsnet
12. Informatie over milieubescherming
13. Recyclage

1. Uitpakken

Nadat u de kartonnen verpakking hebt verwijderd, controleert u best of het toestel intact is. Werd het toestel tijdens het transport beschadigd, meld dit dan meteen aan de transportfirma.

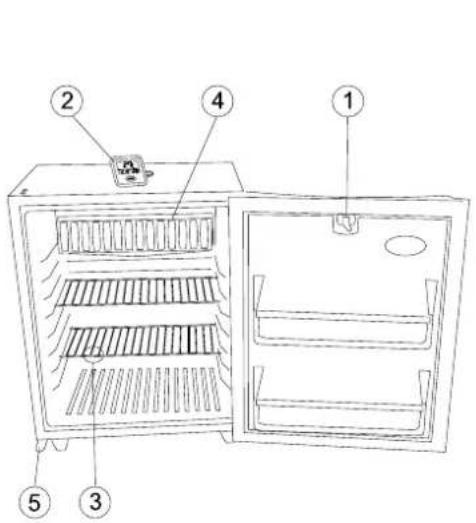

2. Afbeelding van het toestel

Maak regelmatig en telkens wanneer nodig de koelkast grondig schoon. Verwijder de rekken die, net als de binnenwanden en de deur, met een warme oplossing van sodiumbicarbonaat kunnen worden afgewassen. Ga er nog eens over met een in warm water uitgespoelde vod. Was de plastic onderdelen nooit in te heet water en stel ze niet bloot aan droge hitte. De buitenwanden moeten regelmatig worden schoongemaakt met een propere, vochtige vod.

GEBRUIK NOOIT STERKE CHEMICALIËN OF BIJTENDE SCHOONMAAKMIDDELEN OP DE ONDERDELEN VAN DE KOELKAST.

4. Plaatsing van het toestel

Voordat u de koelkast in werking stelt, graag even uw aandacht voor onderstaande punten:

• ZORG ERVOOR DAT DE KOELKAST WATERPAS STAAT.
- HET ROOSTER ACHTERAAN WORDT WARM TIJDENS HET GEBRUIK.
• DE KOELKAST HEEFT GEEN 'MOTOR' EN FUNCTIONEERT NAGENOEG GERUISLOOS.
- REKEN MINSTENS 3 UUR VOOR HET EERSTE KOELINGSEFFECT.

Tijdens het koelen geeft de condensator van het toestel warmte af (onder het bovenste gedeelte van de zijwand), waardoor de omringende lucht opwarmt. Hoe beter de condensator is verlucht, hoe efficiënter de koeling.

• Voor een goede werking moet het toestel op een vlakke ondergrond staan. Dit kan u het best nagaan door een glas water bovenop de koelkast te plaatsen.
• Het is belangrijk dat het toestel niet rechtstreeks wordt blootgesteld aan een warmtebron (zonlicht, radiator, naast een oven, enz.)

4.1. Installatie-aanwijzingen

De koelkast is uitgerust met een elektrisch verwarmde absorberende koelingseenheid, die nagenoeg geruisloos functioneert. De koelkast kan als dusdanig worden geïnstalleerd of ingebouwd, waarbij, voor een doeltreffende werking en een maximale koelingsefficiëntie, rekening moet worden gehouden met onderstaande voorwaarden:

BELANGRIJK:

Volg de onderstaande installatie-instructies. De garantie geldt alleen voor toestellen diegeïnstalleerd zijn volgens de beschrijving.

1. De koelkast moet in beide richtingen horizontaal uitgericht zijn.

2. De afstand tussen koelkast en wand moet 20 mm bedragen.

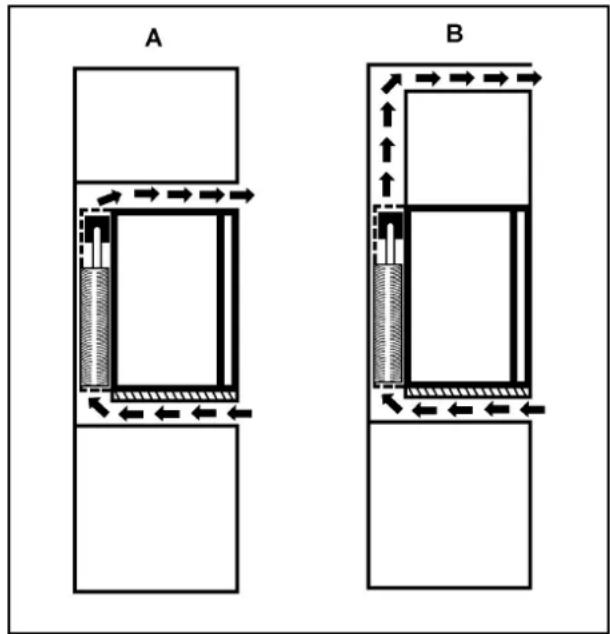

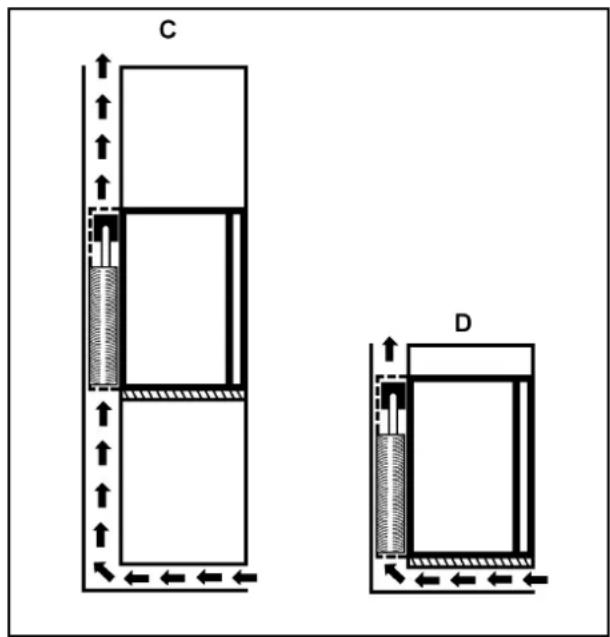

3. De ventilatie moet uitgevoerd zijn zoals getoond in de alternatieven A, B, C of D.

4. Het ventilatiekanaal moet tenminste de volgende afmetingen hebben: 105mm x de breedte van de koelkast
5. Alleen de volledige koeleenheid mag in het ventilatiekanaal blootgesteld zijn aan de ventilatielucht.
6. Lucht die door het ventilatiekanaal stroomt mag niet voorverwarmd zijn door een verwarmingsbron.
7. Eventueel gebruikte ventilatieroosters moeten openingen van tenminste 200 cm² hebben.

Gelieve bij het installeren er op te letten dat de stekker toegankelijk blijft.

Afbeelding 2.

Afbeelding 3.

5. Gebruik van het toestel

Om de koelkast in gebruik te nemen, steekt u de stekker in het stopcontact, dat u activeert. Het eerste koelingseffect merkt u na ongeveer 3 uur.

De koelkast heeft ongeveer 6 uur nodig om bij normale kamertemperatuur een binnentemperatuur van 6°C te bereiken.

5.1. Regeling van de temperatuur

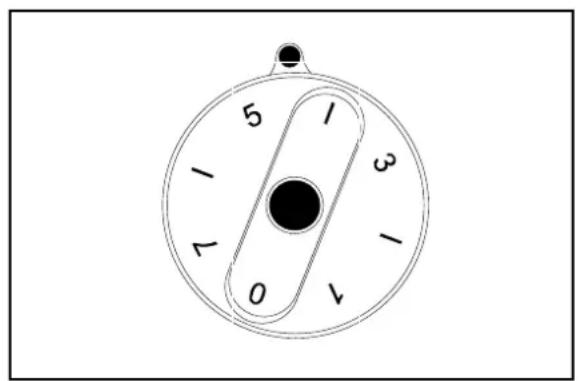

Normaal wordt de thermostaatknop ingesteld tussen 4 en 5 (afbeelding 4); deze instelling hangt evenwel af van het opgeslagen volume en de plaats van installatie. U kan de temperatuur zo nodig wijzigen door de knop hoger te zetten voor een koudere temperatuur, of lager voor een warmere temperatuur. Het effect van de wijziging kan u aflezen van een thermometer die u geruime tijd in de koelkast laat liggen - de tijd die nodig is om de koelkast te laten functioneren volgens de nieuwe instellingen.

Afbeelding 4.

6. Andere voetsteuntjes aanbrengen

Voor de installatie van uw koelkast heeft u de voetsteuntjes van 40 mm niet nodig. Nadat u ze hebt verwijderd, kan u de steuntjes van 12 mm aanbrengen die binnenin de voetsteuntjes van 40 mm zitten. Plaats de steuntjes van 12 mm in de daartoe bestemde bevestigingspunten vooraan en achteraan. De voetsteuntjes van 40 mm en de 4 overblijvende schroeven bewaart u best voor eventueel later gebruik.

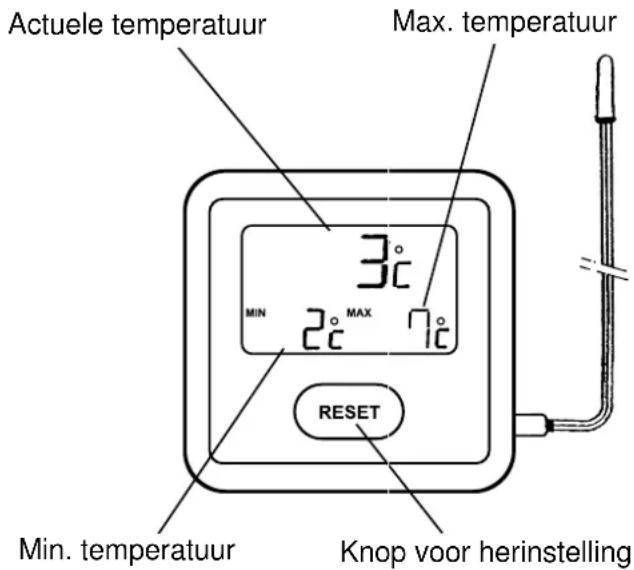

7. Thermometer (Afbeelding 5)

Lees hiervoor de apart geleverde handleiding over de thermometer. De thermometer kan rechtop in de bijpassende houder worden geplaatst, of op de koelkastdeur worden bevestigd; let er daarbij op dat de kabel van de sensor niet gerekt of beschadigd kan worden als de deur wordt geopend.

De temperatuursensor bevindt zich binnenin de koelkast onder het onderste rek. De display afficheert de actuele, maximale en minimale temperatuur opgemeten binnenin de koelkast. Werd de koelkast voor het eerst uitgeschakeld (reken vier uur), dan moet u de thermometer opnieuw instellen (reset), anders zal de kamertemperatuur als maximale temperatuur worden opgegeven. Het is belangrijk om regelmatig de thermometer opnieuw te activeren zodat de temperatuur behouden blijft tussen 2 en 8°C. Na het openen van de deur of het vullen van de koelkast kan de thermometer een hogere temperatuur aangeven. Indien nodig dient de transitstrip van de batterij te worden verwijderd om de temperatuurdisplay te activeren.

Afbeelding 5.

i 8. Nuttige tip

Stouw het toestel niet te vol. Laat voor een doeltreffende en gelijkmatige koeling wat ruimte tussen de opgeslagen producten. Als de artikelen te dicht opeen worden gestapeld, kan dit resulteren in onaanvaardbare temperatuurschommelingen.

9. Ontdooien, schoonmaken en onderhoud

Op de koelementen treedt automatisch ijsvorming op. Deze ijslaag mag echter niet te dik worden omdat die dan als isolatie fungeert en de koeling negatief beïnvloedt.

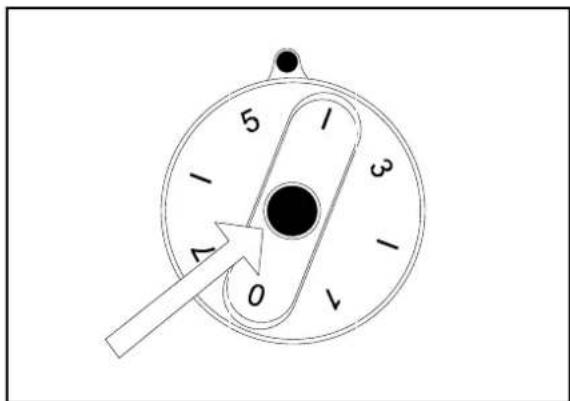

Als uw toestel uitgerust is met een semi-automatische ontdooiing, dan ziet u in het midden van de thermostaatknop een drukknop (afbeelding 7).

Afbeelding 6.

Om te ontdooien, duwt u de knop in het midden van de thermostaatknop in, zonder de thermostaatknop zelf te veranderen - laat deze in normale stand staan. Sluit de deur. De ontdooiknop zal ingedrukt blijven en het koelapparaat wordt buiten werking gesteld tot het ijs gesmolten is. De ontdooiknop zal automatisch weer in zijn oorspronkelijke stand springen en de koelkast zal opnieuw in werking treden. De tijd voor het ontdooien is afhankelijk van de dikte van de ijslaag en de kamertemperatuur.

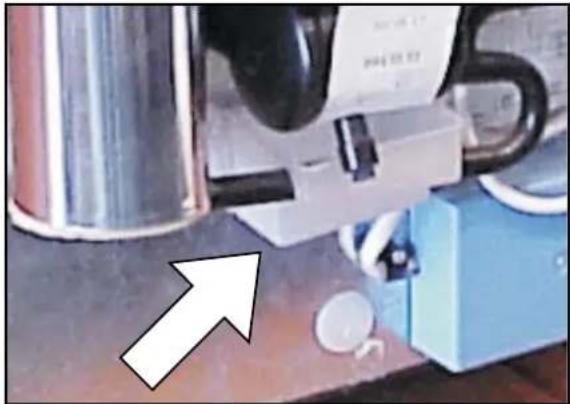

De ijslaag smelt en het smeltwater drupt van het opvangkanaal via een gootje naar de verdamper onderaan de koelkast (afbeelding 8). Het smeltwater verdampt automatisch in de lucht; u hoeft de verdamper dan ook niet manueel leeg te maken.

Voor u de hulp van een service-monteur inroept, kunt u zelf volgende eenvoudige tests uitvoeren:

• Is er een stroomonderbreking? Controleer de zekeringen.
• Steekt de stekker stevig in het stopcontact en is het actief? Controleer het stopcontact door er een ander toestel, b.v. een tafellamp, op aan te sluiten.
• Is de thermostaat correct ingesteld (normaal 3 of 4)?
• Was de deur misschien niet goed toe, waardoor de temperatuur binnen te snel is gaan stijgen?
  • Staat de koelkast waterpas?
• Werd de ontdooiknop per ongeluk ingedrukt? (enkel bij semi-automatische ontdooiing)
• Zo ja, zet de thermostaatknop op "0", waarna de ontdooiknop weer uitspringt. Zet de thermostaatknop terug in normale stand, waarna de koelkast weer functioneert.
• Was de ventilatie-opening belemmerd?

Heeft u alle bovenstaande punten gecontroleerd en werkt de koelkast nog steeds niet naar behoren? Contacteer dan de dichtstbijzijnde servicedienst. Leg het probleem uit en vermeld het model, het product- en serienummer van uw koelkast. (Details hierover vindt u op het gegevensplaatje linksboven binnenin het toestel.)

Deze koelkast is uitgerust met een beveiliging tegen oververhitting. Een erkende onderhoudstechnicus kan nagaan of deze wel of niet is ingeschakeld.

Bij problemen, contacteer het dichtstbijzijnde Service Center - zie plaatselijke telefoongids.

11. Inwerkingstelling

Technische gegevens

Model	RA 122 H	RA 212 H
Type	MF20-60	MF20-60
Brutovolume	31 liter	60 liter
Elektriciteitsnet	220 - 240V (AC)	220 - 240V (AC)
Input	75W	95W
Energieverbruik	1.3 kWu/24u	1.4 kWu/24u
Categorie Klimaat	N	N
Koelmiddel	245g NH_3 + H_2O	525g NH_3 + H_2O

11.1 Aansluiting op het elektriciteitsnet

Het toestel mag enkel functioneren onder de nominale voltage vermeld op het gegevensplaatje. De elektriciteitsstekker wordt in een stopcontact gestoken dat voorzien is van een wettige aarding.

Als er voor de installatie van dit toestel elektrische werken nodig zijn, dan dient een erkende elektricien of een bevoegd persoon deze uit te voeren.

De fabrikant wijst elke verantwoordelijkheid af bij niet-naleving van deze veiligheidsmaatregelen.

Voor u de koelkast aanzet, dient u na te gaan of het voltage hetzelfde is als dat vermeld op het gegevensplaatje van het toestel.

12. Informatie inzake

milieubescherming

Het toestel bevat geen CFK's/HCFK's.

Als koelmiddel in het koelapparaat wordt ammoniakgas (natuurlijke waterstof- en stikstofverbinding) gebruikt.

Het ozonvriendelijke cyclopentaan dient als agens voor de polyurethaanschuimisolatie.

Natriumchromaat wordt gebruikt als roestwerend middel (minder dan 2% van het koelvloeistofgewicht)

13. Recyclage

Nadat u het toestel hebt uitgepakt, brengt u het verpakkingsmateriaal best naar een inzamelpunt in uw buurt. Na afloop van de nuttige levensduur moet het toestel afgeleverd worden bij een gespecialiseerd inzamel- en recyclagebedrijf, dat de nog bruikbare materialen terugwint. De rest wordt zorgvuldig vernietigd.

Dit toestel is conform de volgende EU- richtlijnen: LVD-Richtlijn 73/23/EEG, gewijzigd bij 90/683/EEG. EMC-Richtlijn 89/336/EEG.
