Type product	Absorptiekoelkast
Merk	Dometic
Model	RH 023 LDAG
Netto inhoud	23 liter
Vriesvak	Ja, klein vriesvakje
Afmetingen (H x B x D)	500 x 400 x 450 mm
Gewicht	14 kg
Voeding	12 V DC / 230 V AC / LPG
Energieverbruik	ca. 0,5 kWh/24h op 230V
Koelmiddel	Ammoniak (R717)
Temperatuurbereik	+2°C tot +10°C (koelgedeelte)
Klimaatklasse	N (normaal)
Gebruik	Caravan, boot, camper
Installatie	Inbouw of vrijstaand
Ontdooiing	Handmatig ontdooien
Reiniging	Zachte doek met mild reinigingsmiddel
Veiligheid	Niet gebruiken in afgesloten ruimte zonder ventilatie
Reserveonderdelen	Verkrijgbaar via Dometic service
Garantie	2 jaar

Veelgestelde vragen - RH 023 LDAG DOMETIC

Hoe ontdooi ik de Dometic RH 023 LDAG koelkast?

Schakel de koelkast uit en laat de deur open. Verwijder ijs met een plastic schraper. Gebruik geen scherpe voorwerpen.

Kan de koelkast op gas werken?

Ja, de RH 023 LDAG is een absorptiekoelkast die kan werken op 12V DC, 230V AC of LPG.

Wat is het gewicht van deze koelkast?

Het gewicht is ongeveer 14 kg, ideaal voor mobiel gebruik.

Hoe reinig ik de koelkast?

Maak de binnen- en buitenkant schoon met een zachte doek en een mild reinigingsmiddel. Gebruik geen schurende middelen.

Wat moet ik doen als de koelkast niet koelt?

Controleer de stroomvoorziening en ventilatie. Zorg dat de temperatuurregelaar niet op 'uit' staat. Raadpleeg de handleiding voor meer stappen.

Hoe stel ik de temperatuur in?

Draai aan de thermostaatknop in het koelvak. Stand 1 is het warmst, stand 5 het koudst.

Is de koelkast geschikt voor een boot?

Ja, door de absorptietechnologie en lage stroomverbruik is deze geschikt voor boten en caravans.

Hoeveel stroom verbruikt de koelkast op 230V?

Het verbruik is ongeveer 0,5 kWh per 24 uur op netstroom.

Kan ik de deur van de koelkast omkeren?

De deurscharnieren zijn verwisselbaar. Volg de instructies in de handleiding voor het omkeren.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar via Dometic servicepunten of erkende dealers.

GEBRUIKSAANWIJZING RH 023 LDAG DOMETIC

Lees aandachtig deze gebruiksaanwijzing voor u het koelapparaat in werking stelt. Als u het toestel later verkoopt of weggeeft, zorg er dan voor dat de nieuwe eigenaar de gebruiksaanwijzing ontvangt.

Volg de onderstaande installatie-instructies. De garantie geldt alleen voor toestellen diegeïnstalleerd zijn volgens de beschrijving.

Wij danken u dat u ons toestel heeft gekozen en zijn ervan overtuigd dat u er lang plezier aan zult beleven.

Voor een veilig en efficiënt gebruik van het toestel willen wij u graag vertrouwd maken met enkele in deze gebruiksaanwijzing gebruikte symbolen:

bron van gevaar bij verkeerd gebruik

nuttige tips

informatie inzake milieubescherming

Deze koelkast is bedoeld om voedsel en drank te bewaren.

Opgelet!

• Dit product is bestemd voor gebruik door volwassenen. Kinderen mogen niet prutsen aan de bedieningsfuncties of spelen met het toestel.
• Als er voor de installatie van dit toestel elektrische werken nodig zijn, dan dient een erkende elektricien deze uit te voeren.
• Het toestel moet worden onderhouden door een erkende Service Ingenieur; er mogen ook enkel originele wisselstukken worden gebruikt.
• Het is gevaarlijk de specificaties te wijzigen of het product in welke zin dan ook te veranderen.
• Let erop dat het toestel niet op de elektriciteitsdraad staat.
• Het toestel bevat onderdelen die warm worden. Zorg voor voldoende ventilatie om te voorkomen dat onderdelen defect en de inhoud wellicht verloren gaan. Zie ook : installatie-aanwijzingen.
• Onderdelen die warm worden, moeten verborgen zijn. Probeer altijd het product tegen een muur te plaatsen, maar laat - zoals vermeld in de installatie-aanwijzingen - voldoende ruimte voor ventilatie.
• Vooraleer het toestel te ontdooien, schoon te maken of te onderhouden, moet het worden uitgeschakeld en het snoer uitgetrokken.
• GEBRUIK GEEN SCHERPE VOORWERPEN om rijp of ijs af te schrapen. Hechte ijsblokken mogen nooit met geweld worden verwijderd. Laat ze bij het ontdooien van het toestel op natuurlijke wijze smelten. Zie ontdooiingsaanwijzingen.
• Dit toestel is zwaar; let dus op wanneer u het verplaatst.
• Probeer nooit zelf om het toestel te herstellen. Herstellingen die door onervaren personen worden uitgevoerd, kunnen leiden tot kwetsuren of tot een totaal verkeerde werking. Doe een beroep op uw plaatselijk Service Center, en dring erop aan dat men enkel originele wisselstukken gebruikt.
• Het is verboden om in dit koelapparaat enig toxisch of ontplofbaar product op te slaan.

INHOUD

1. Uitpakken
2. Afbeelding van het toestel
3. Schoonmaak
4. Plaatsing van het toestel
   4.1. Installatie-aanwijzingen
5. Gebruik van het toestel
   5.1. Regeling van de temperatuur
6. IJsblokjes
7. Nuttige tip
8. Ontdooien, schoonmaken en onderhoud
9. De gloeilamp vervangen
10. De draairichting van de deur veranderen
11. Een ander decoratief deurpaneel aanbrengen
12. Andere voetsteuntjes aanbrengen
13. Klantenservice
14. Inwerkingstelling, technische gegevens
    14.1. Aansluiting op het elektriciteitsnet
15. Informatie over milieubescherming
16. Recyclage

NL

1. Uitpakken

Nadat u de kartonnen verpakking hebt verwijderd, controleert u best of het toestel intact is. Werd het toestel tijdens het transport beschadigd, meld dit dan meteen aan de transportfirma.

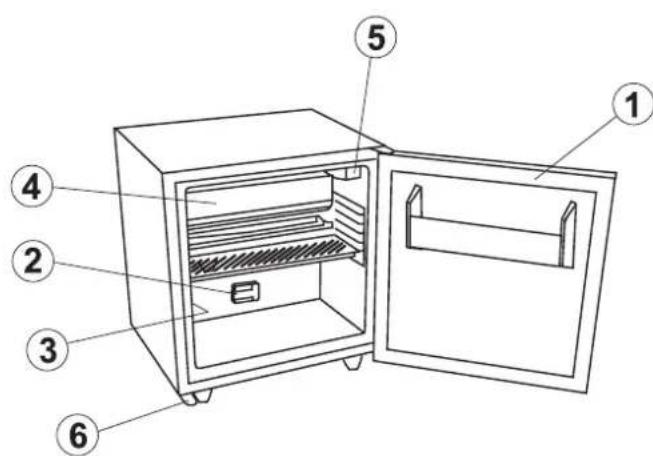

2. Afbeelding van het toestel

1. Deur
2. Sensor

3. Thermostaatknop

4. Verdamper

5. Lamp (indien aanwezig)
6. Scharnierblad (indien aanwezig)

IS UW KOELKAST UITGERUST MET EEN SLOT, DAN IS DOMETIC RT NIET VERANTWOORDELIJK VOOR HET VERLIES VAN OF DE BESCHADIGING AAN DE SLEUTELS. WE LEVEREN ECHTER GRAAG EEN VOLLEDIG NIEUW SLOT MET SLEUTELS TER VERVANGING

3. Schoonmaak

Maak regelmatig en telkens wanneer nodig de koelkast grondig schoon. Verwijder de rekken die, net als de binnenwanden en de deur, met een warme oplossing van sodiumbicarbonaat kunnen worden afgewassen. Ga er nog eens over met een in warm water uitgespoelde vod. Was de plastic onderdelen nooit in te heet water en stel ze niet bloot aan droge hitte. De buitenwanden moeten regelmatig worden schoongemaakt met een propere, vochtige vod.

GEBRUIK NOOIT STERKE CHEMICALIËN OF BIJTENDE SCHOONMAAKMIDDELEN OP DE ONDERDELEN VAN DE KOELKAST.

4. Plaatsing van het toestel

Voordat u de koelkast in werking stelt, graag even uw aandacht voor onderstaande punten:

• ZORG ERVOOR DAT DE KOELKAST WATERPAS STAAT.
• HET ROOSTER ACHTERAAN WORDT WARM TIJDENS HET GEBRUIK.
• DE KOELKAST HEEFT GEEN 'MOTOR' EN FUNCTIONEERT NAGENOEG GERUISLOOS.
• REKEN MINSTENS 3 UUR VOOR HET EERSTE KOELINGSEFFECT.

Tijdens het koelen geeft de condensator van het toestel warmte af (onder het bovenste gedeelte van de zijwand), waardoor de omringende lucht opwarmt. Hoe beter de condensator is verlucht, hoe efficiënter de koeling.

• Voor een goede werking moet het toestel op een vlakke ondergrond staan. Dit kan u het best nagaan door een glas water bovenop de koelkast te plaatsen.
• Het toestel niet rechtstreeks blootstellen aan een warmtebron (zonlicht, radiator, naast een oven, enz.)

4.1. Installatie-aanwijzingen

De koelkast is uitgerust met een elektrisch verwarmde absorberende koelingseenheid, die nagenoeg geruisloos functioneert. De koelkast kan als dusdanig worden ged'installeerd of ingebouwd, waarbij, voor een doeltreffende werking en een maximale koelingsefficiëntie, rekening moet worden gehouden met onderstaande voorwaarden:

BELANGRIJK:

Volg de onderstaande installatie-instructies. De garantie geldt alleen voor toestellen diegeïnstalleerd zijn volgens de beschrijving.

1. De koelkast moet in beide r ichtingen horizontaal uitgericht zijn.
2. De af stand tussen koelkast en wand moet 20 mm bedragen.

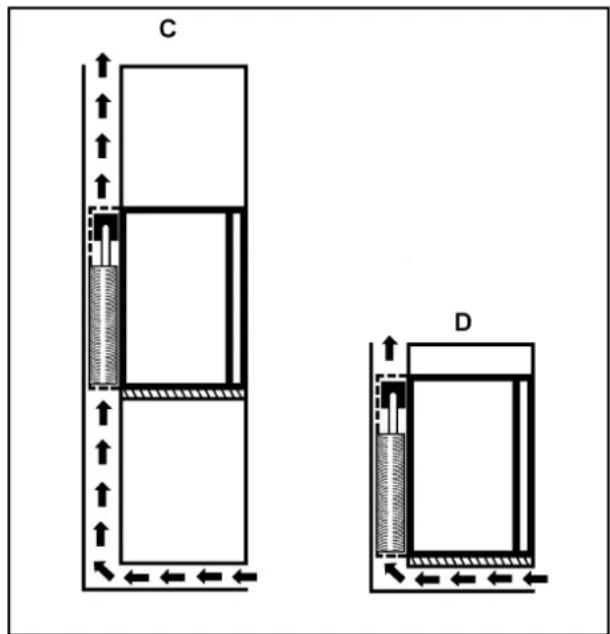

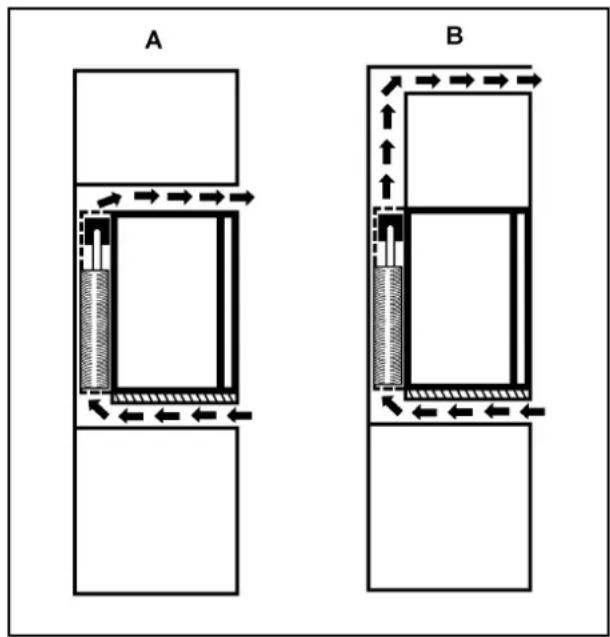

3. De ventilatie moet uitgevoerd zijn zoals getoond in de alternatieven A, B, C of D.

4. Het ventilatiekanaal moet tenminste de volgende afmetingen hebben: 105mm x de breedte van de koelkast

5. Alleen de volledige koeleenheid mag in het ventilatiekanaal blootgesteld zijn aan de ventilatielucht.

6. Lucht die door het ventilatiekanaal stroomt mag niet voorverwarmd zijn door een verwarmingsbron.
7. Eventueel gebruikte ventilatieroosters moeten openingen van tenminste 200 cm² hebben.

Gelieve bij het installeren er op te letten dat de stekker toegankelijk blijft.

Afbeelding 2.

Afbeelding 3.

NL

5. Gebruik van het toestel

Om de koelkast in gebruik te nemen, steekt u de stekker in het stopcontact, dat u activeert. Het eerste koelingseffect merkt u na ongeveer 3 uur.

De koelkast heeft ongeveer 6 uur nodig om bij normale kamertemperatuur een binnentemperatuur van 6°C te bereiken.

5.1. Regeling van de temperatuur

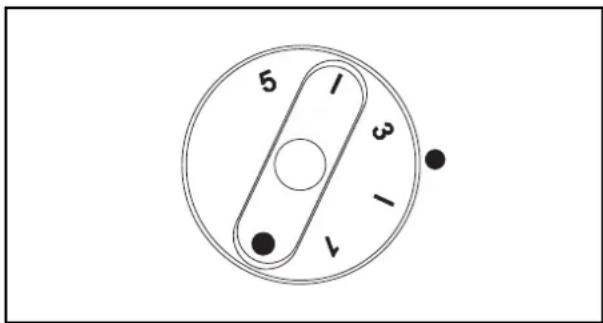

Normaal wordt de thermostaatknop ingesteld tussen 2 en 3 (Afbeelding 4); deze instelling hangt evenwel af van het opgeslagen volume en de plaats van installatie. U kan de temperatuur zo nodig wijzigen door de knop hoger te zetten voor een koudere temperatuur, of lager voor een warmere temperatuur. Het effect van de wijziging kan u aflezen van een thermometer die u geruime tijd in de koelkast laat liggen - de tijd die nodig is om de koelkast te laten functioneren volgens de nieuwe instellingen.

Afbeelding 4.

6. IJsblokjes

Vul het ijsbakje voor 4/5 met drinkwater en sluit af met het deksel. Zet het afgesloten ijsbakje op het rekje. Gemorst water moet u eerst opnemen, anders zal het ijsbakje vastvriezen.

Als u snel ijsblokjes wenst, draai de thermostaatknop dan op 5 - wel terugdraaien als de ijsblokjes klaar zijn! Om de ijsblokjes makkelijk los te weken, houdt u het ijsbakje onder stromend water; het deksel zal snel loskomen en de ijsblokjes kunnen er moeiteloos worden uitgedrukt.

i 7. Nuttige tip

Stouw het toestel niet te vol. Laat voor een doeltreffende en gelijkmatige koeling wat ruimte tussen de opgeslagen producten. Als de artikelen te dicht opeen worden gestapeld, kan dit resulteren in onaanvaardbare temperatuurschommelingen.

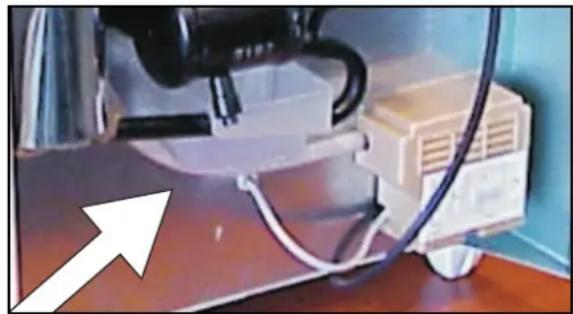

8. Ontdooien, schoonmaken en onderhoud

Op de koelementen treedt automatisch ijsvorming op. Deze ijslaag mag echter niet te dik worden omdat die dan als isolatie fungeert en de koeling negatief bed'nvloedt.

De vorming van een ijslaag wordt vermeden door het ingebouwde FUZZY LOGIC-systeem, dat het toestel 2 uur per etmaal uitschakelt. De ijslaag smelt en het smeltwater drupt van het opvangkanaal via een gootje naar de verdamper onderaan de koelkast (afbeelding 5). Het smeltwater verdampt automatisch in de lucht; u hoeft de verdamper dan ook niet manueel leeg te maken.

Als u het toestel wilt uitschakelen, draai dan de knop op "0", trek de stekker uit het stopcontact en laat de koelkastdeur open. Na het toestel te hebben ontdooid, moet de binnenkant van de koelkast worden schoongewreven met een propere, vochtige doek.

9. De gloeilamp vervangen (indien aanwezig)

Als de gloeilamp aan vervanging toe is, trek dan de stekker uit het stopcontact en ga als volgt tewerk: Druk de metalen reflector naar één kant toe en trek het beschermkapje naar achter toe af. Vervang de gloeilamp en schuif het beschermkapje er weer op.

10. De draairichting van de deur veranderen

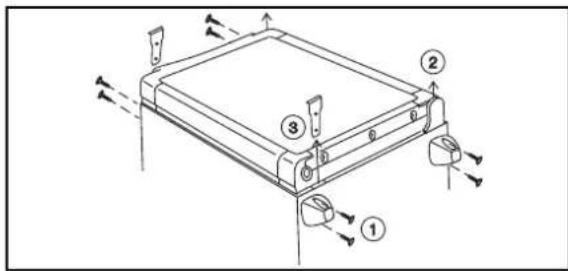

10.1 De draairichting van de deur veranderen (afb. 6)

Leg de koelkast op zijn achterzijde. Verwijder de 8 schroeven (1). Haal de deur van de behuizing af, samen met de twee scharnieren (2). Verwijder de twee beschermkapjes van de behuizing en plaats deze in de twee andere scharnieropeningen van de behuizing. Plaats de onderste scharnier rechts in de bovenste linkerhoek van de deur en de bovenste scharnier rechts in de onderste linkerhoek van de deur. Hang de deur op aan de scharnieren in de lege openingen van de behuizing.

Hecht de scharnieren en beschermkapjes vast met de 8 schroeven. Controleer of de deur makkelijk en rondom sluit.

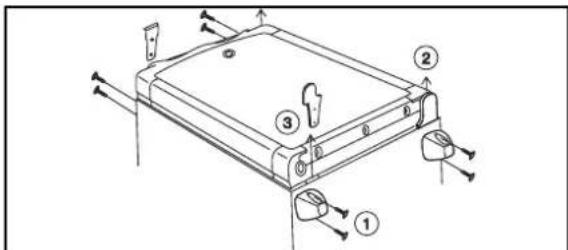

10.2 De draairichting van de deur veranderen bij koelkast met slot RH023LDA (afb. 7)

Volg de in punt 10.1 beschreven stappen, en vervolledig als volgt:

Verwijder het scharnierblad (3), draai het om en plaats het in de scharnieropening van de onderste rechtse scharnier.

11. Een ander decoratief deurpaneel aanbrengen RH023LDA (afb. 7-9)

Verwijder de 2 schroeven (1) uit het bovenste scharnier van de deur. Trek de deur en het scharnier weg van de behuizing door deze uit het onderste scharnier te heffen (2-3). Verwijder de schroeven (4) en de steun van het kader (5). Glijd het decoratieve paneel uit het deurkader en vervang het door het nieuwe paneel (7); de bovenste hoek van het paneel moet daarbij exact parallel met de bovenste hoek van het kader lopen. Het nieuwe paneel kan makkelijker worden aangebracht in de bovenste hoek van het kader als de twee hoeken met ongeveer 5x5 mm worden afgerond (8). Plaats de steun van het kader terug (5) en hecht het vast met de schroeven. Plaats de deur in het onderste scharnier (9), klik het bovenste scharnier vast in de opening en druk het scharnier en de deur tegen de behuizing aan. Bevestig de 2 schroeven (11).

12. Andere voetsteuntjes aanbrengen

Voor de installatie van uw miniCool heeft u de voetsteuntjes van 40 mm niet nodig. Nadat u ze hebt verwijderd, kan u de steuntjes van 12 mm aanbrengen die binnenin de voetsteuntjes van 40 mm zitten. Plaats de steuntjes van 12 mm in de daartoe bestemde bevestigingspunten vooraan en achteraan. De voetsteuntjes van 40 mm en de 4 overblijvende schroeven bewaart u best voor eventueel later gebruik.

Voor u de hulp van een service-monteur inroept, kunt u zelf volgende eenvoudige tests uitvoeren:

• Is er een stroomonderbreking? Controleer de zekeringen.
• Steekt de stekker stevig in het stopcontact en is het actief? Controleer het stopcontact door er een ander toestel, b.v. een tafellamp, op aan te sluiten.
• Is de thermostaat correct ingesteld (normaal 3 of 4)?

NL

• Was de deur misschien niet goed toe, waardoor de temperatuur binnen te snel is gaan stijgen?
  • Staat de koelkast waterpas?
• Was de ventilatie-opening belemmerd?

Heeft u alle bovenstaande punten gecontroleerd en werkt de koelkast nog steeds niet naar behoren? Contacteer dan de dichtstbijzijnde servicedienst. Leg het probleem uit en vermeld het model, het product- en serienummer van uw koelkast. (Details hierover

14. Inwerkingstelling

Technische gegevens

Model	RH 023 LDA	RH 023 LDAG
Type	MF20-60	MF20-60
Brutovolume	23 litres	23 litres
Elektriciteitsnet	220-240V (AC)	220-240V (AC)
Input	75W	75W
Energieverbruik	0,8 kWh/24h	1,1 kWh/24h
Categorie Klimaat	N	N
Koelmiddel	245g NH3 + H_2O	245g NH3 + H_2O

14.1 Aansluiting op het elektriciteitsnet

Het toestel mag enkel functioneren onder de nominale voltage vermeld op het

gegevensplaatje. De elektriciteitsstekker wordt in een stopcontact gestoken dat voorzien is van een wettige aarding.

Als er voor de installatie van dit toestel elektrische werken nodig zijn, dan dient een erkende elektricien of een bevoegd persoon deze uit te voeren.

De fabrikant wijst elke verantwoordelijkheid bij niet-naleving van deze veiligheidsmaatregelen.

Voor u de koelkast aanzet, dient u na te gaan of het voltage hetzelfde is als dat vermeld op het gegevensplaatje van het toestel.

15. Informatie inzake milieubescherming

Het toestel bevat geen CFK's/HCFK's.

Als koelmiddel in het koelapparaat wordt ammoniakgas (natuurlijke waterstof- en stikstofverbinding) gebruikt.

Het ozonvriendelijke cyclopentaan dient als agens voor de polyurethaanschuimisolatie.

vindt u op het gegevensplaatje linksboven binnenin het toestel.)

Deze koelkast is uitgerust met een beveiliging tegen oververhitting. Een erkende onderhoudstechnicus kan nagaan of deze wel of niet is ingeschakeld.

Bij problemen, contacteer het dichtstbijzijnde Service Center - zie plaatselijke telefoongids.

16. Recyclage

Nadat u het toestel uitgepakt heeft, brengt u het verpakkingsmateriaal best naar een inzamelpunt in uw buurt. Na afloop van de nuttige levensduur moet het toestel afgeleverd worden bij een gespecialiseerd inzamel- en recyclagebedrijf, dat de nog bruikbare materialen terugwint. De rest wordt zorgvuldig vernietigd.

Dit toestel is conform de volgende EU-richtlijnen:

LVD-Richtlijn 73/23/EEG, gewijzigd bij 90/683/EEG.

EMC-Richtlijn 89/336/EEG.
