Type product	Hi-Fi systeem
Merk	Philips
Model	FW748P
Gewicht (zonder luidsprekers)	6,7 kg
Vermogen	2 x 40 W MPO / 2 x 20 W RMS (stereo)
Frequentiebereik	40 - 20.000 Hz, ± 3 dB
Signaal/ruisverhouding	≥ 75 dBA (IEC)
CD-speler	3-voudige CD-wisselaar, compatibel met CD, CD-R, CD-RW
Tuner	FM, MW, LW, 40 voorkeuzezenders
Cassettedeck	Dubbel cassettedeck (deck 1 en 2)
Dolby Pro Logic	Ja, met Dolby Surround, Center Phantom, Dolby 3 Stereo, Stereo
Geluidsregeling	Digital Sound Control (DSC) met 6 presets, Dynamic Bass Boost (DBB)
Afstandsbediening	Ja, met batterijen (2 x AA)
Accessoires	Afstandsbediening, batterijen, AM-raamantenne, FM-draadantenne, netsnoer, FB1 luidsprekerset
Aansluitingen	AUX IN (tulp), Subwoofer OUT, hoofdtelefoon, luidsprekeraansluitingen
Stroomvoorziening	Netspanning (AC) volgens typeplaatje
Energieverbruik stand-by	Zeer laag (stand-by modus)
Afmetingen (ca.)	420 x 320 x 170 mm (B x H x D) (schatting op basis van typische mini-systemen)

Veelgestelde vragen - FW748P PHILIPS

Hoe sluit ik de luidsprekers aan op de Philips FW748P?

Sluit de rechterluidspreker aan op de FRONT-aansluitklemmen R (rode draad op +, zwarte op -). Sluit de linkerluidspreker aan op FRONT L. Voor surround: sluit zwarte draden op zwarte REAR SURROUND en witte draden op grijze. Middenluidspreker: zwarte draad op zwarte CENTER, blauwe op blauwe. Zorg dat de draden stevig vastzitten in de klemmen.

Hoe kan ik cd's afspelen op de FW748P?

Druk op CD, leg een cd met bedrukte kant naar boven in een van de drie vakken van de lade. Druk op PLAY ▶ om af te spelen. Gebruik PREV ◀ en NEXT ▶ om nummers te kiezen. Druk op SHUFFLE (afstandsbediening) voor willekeurige volgorde. Druk op REPEAT voor herhaling.

Hoe programmeer ik radiozenders?

Druk op TUNER en kies FM, MW of LW. Houd PROGRAM langer dan 1 seconde ingedrukt voor automatisch zoeken en opslaan. Handmatig: druk kort op PROGRAM, stem af met TUNING ◀◀/▶▶, druk opnieuw op PROGRAM. Maximaal 40 zenders.

Hoe stel ik de klok in?

Druk kort op CLOCK/TIMER. Druk nogmaals tot de tijd knippert. Stel uren in met ◀◀/▶▶ en minuten met ◀/▶. Druk op CLOCK/TIMER om te bevestigen. De klok gebruikt 24-uursnotatie.

Hoe kan ik de timer (wekker) instellen?

Houd CLOCK/TIMER langer dan 2 seconden ingedrukt. Kies CD of TUNER met de bronkeuzetoets. Stel starttijd in met ◀◀/▶▶ (uren) en ◀/▶ (minuten). Druk op CLOCK/TIMER om op te slaan. Zorg dat de klok correct is ingesteld.

Wat moet ik doen als de CD-speler 'NO DISC' weergeeft?

Controleer of de cd met de bedrukte kant naar boven ligt. Maak de cd schoon met een zachte doek. Als de lens beslagen is, laat het systeem een uur aanstaan zonder cd. Probeer een andere cd. Als het probleem aanhoudt, reinig de lens met een Philips-lensreiniger.

Hoe schakel ik het demonstratieprogramma uit?

Houd de toets STOP·CLEAR ■ (alleen op het systeem) gedurende 5 seconden ingedrukt terwijl het demo-programma loopt. Het display toont 'DEMO OFF' en het systeem schakelt naar stand-by. Het demo-programma start niet opnieuw tot u het zelf inschakelt.

Kan ik een externe subwoofer aansluiten?

Ja, sluit een actieve subwoofer aan op de SUBWOOFER OUT-aansluiting aan de achterzijde. De subwoofer geeft alleen de lage tonen weer (explosies, enz.). Volg de gebruiksaanwijzing van de subwoofer.

Hoe maak ik een opname van cd naar cassette?

Plaats een lege cassette in cassettedeck 1 en een cd in de lade. Druk op CD. Programmeer eventueel nummers. Druk op RECORD op cassettedeck 1. De opname start synchroon. Druk op STOP·OPEN op deck 1 en STOP·CLEAR op de CD om te stoppen.

Wat is Dolby Pro Logic en hoe gebruik ik het?

Dolby Pro Logic creëert home cinema-geluid met vier kanalen: links, midden, rechts en surround. Sluit 5 luidsprekers aan. Druk herhaaldelijk op DPL om te kiezen uit Dolby Surround, Center Phantom, Dolby 3 Stereo of normale stereo. Gebruik TEST TONE om niveaus in te stellen met BALANCE, CENTER en REAR.

GEBRUIKSAANWIJZING FW748P PHILIPS

Algemene informatie 93

Veiligheidsvoorschriften 93

Voorbereiding 94 - 95

Bedienen van het systeem..... 98 - 100

Dolby Pro Logic.... 101 - 102

CD 103 - 105

Tuner 106 - 107

Cassette.... 107 - 108

Aux 108

Opnemen 109 - 110

Klok 110

Timer 111

Inslapen met de timer 111

Technische Gegevens 112

Onderhoud 113

Verhelpen van storingen ..... 113 - 114

Algemene informatie

• Het typeplaatje (met het serienummer) zit op de achterkant van het systeem.
• Opnemen is slechts geoorloofd als geen inbreuk wordt gemaakt op auteursrechten.
• Dit apparaat voldoet aan de radioontstoringseisen van de Europese Unie.

Met het oog op het milieu

Wij hebben alle overbodig verpakkingsmateriaal weggelaten en ervoor gezorgd dat de verpakking gemakkelijk in drie materialen te scheiden is: karton (doos), polystyreenschuim (buffer) en polyethyleen (zakken, beschermfolie).

Uw systeem bestaat uit materialen die door een gespecialiseerd bedrijf gerecycleerd en hergebruikt kunnen worden. Informeer waar u verpakkingsmateriaal, lege batterijen en oude apparatuur kunt inleveren.

Handelsmerk

Dolby Pro-Logic en het dubbele D-symbol □□ zijn handelsmerken van Dolby Laboratories Licensing Corporation. Gefabriceerd onder licentie van Dolby Laboratories Licensing Corporation.

Accessoires (bijgeleverd)

– Afstandsbediening
- Batterijen (2 x type AA) voor de afstandsbediening
- AM-raamantenne
- FM-draadantenne
- Netsnoer
- FB1 luidsprekerset (één paar surround-luidsprekers en één middenluidspreker)

Veiligheidsvoorschriften

• Controleer voor u het systeem aansluit of de netspanning op het typeplaatje (of de netspanning die naast de netspanningskiezer staat) overeenkomt met de plaatselijke netspanning. Is dit niet het geval, neem dan contact op met uw leverancier. Het typeplaatje zit op de achterkant van het systeem.
• Verplaats het systeem niet meer als het eenmaal aanstaat.
• Zet het systeem op een stevige ondergrond (bijvoorbeeld een kast).
• Zet het systeem op een plaats waar er voldoende ventilatie mogelijk is om oververhitting van het systeem te voorkomen.
• Het systeem heeft een ingebouwde beveiliging tegen oververhitting.
• Houd het systeem uit de buurt vocht, regen, zand of verwarmingsapparatuur.

• Probeer in geen geval zelf het systeem te repareren want dan vervalt de garantie!

• Als u het systeem vanuit de kou in een warme ruimte brengt, of als u het in een vochtige kamer plaatst dan kan de lens van de cd-speler binnenin het systeem beslaan. In zo'n geval kan de cd-speler niet normaal functioneren. Laat het systeem ongeveer een uur aanstaan zonder cd erin totdat het afspelen van een cd weer normaal mogelijk is.

• Door elektrostatische ontlading kunnen onverwacht problemen ontstaan. Probeer deze te verhelpen door de stekker van het netsnoer uit het stopcontact te halen en enkele seconden later weer aan te sluiten.
• Haal de stekker van het netsnoer uit het stopcontact als u de netvoeding helemaal uit wilt schakelen.

Batterijen niet weggooien, maar inleveren als KCA.

VOORBEREIDING

Aansluitingen op de achterkant

VOORBEREIDING

Ⓐ AM-antenneaansluiting

Sluit de bijgeleverde raamantenne aan op de aansluitbus AM ANTENNA. Plaats de AM-raamantenne zo ver mogelijk van het systeem en verplaats de antenne tot de ontvangst optimaal is.

B FM-draadantenneaansluiting

Sluit de bijgeleverde FM-draadantenne aan op de aansluitbus FM ANTENNA 75 Ω. Verplaats de FM-draadantenne tot de ontvangst optimaal is.

Buitenantenne

U kunt de FM-stereo-entvangst verbeteren door een FM-buitenantenne aan te sluiten op de aansluitbus FM ANTENNA 75 Ω met behulp van een 75 Ω-coaxkabel.

© Luidsprekeraansluitingen

• Sluit de rechterluidspreker aan op de FRONT-aansluitklemmen R, met de rode draad op de + en de zwarte draad op de —.
• Sluit de linkerluidspreker aan op de FRONT-aansluitklemmen L, met de rode draad op de + en de zwarte draad op de —.
• Zet het afgestripte uiteinde van de kabel vast in de klem zoals hieronder aangegeven.

D Achterluidspreker-aansluitingen

Sluit de zwarte (ongemerkte) draden aan op de zwarte REAR SURROUND- aansluitklemmen en de witte (gemerkte) draden op de grijze REAR SURROUND- aansluitklemmen.

E Middenluidspreker- aansluitingen

Sluit de zwarte (ongemerkte) draden aan op de zwarte CENTER-aansluitklem en de blauwe (gemerkte) draden op de blauwe CENTER-aansluitklem.

F Subwoofer Out-aansluiting

Op de aansluitbus SUBWOOFER OUT kunt u de los verkrijgbare actieve subwoofer aansluiten. De subwoofer geeft enkel de lage tonen weer (bijvoorbeeld explosies, gevechtsgeluiden van ruimteschepen enz). Volg de gebruiksaanwijzing die bij de subwoofer zit.

G Aansluiten van andere apparaten op uw systeem

Op de AUX IN-aansluitbussen op de achterkant van het systeem kunt u de linker- en rechteraudio-uitgangen van een tv, een videorecorder, een laserdiskspeler of een DVD-speler aansluiten.

H Netaansluiting

Verbind nadat alle andere aansluitingen gemaakt zijn, het netsnoer met de netingang op het systeem en stop de stekker in het stopcontact.

Plaatsen van de batterijen in de afstandsbediening

- Plaats de batterijen (type R06 of AA) in de afstandsbediening zoals aangegeven in het batterijvak.

- Verwijder de batterijen als ze leeg zijn of als u ze langere tijd niet zult gebruiken om te voorkomen dat ze gaan lekken en zo de afstandsbediening beschadigen. Gebruik als u de batterijen vervangt altijd batterijen van het type R06 of AA.

BEDIENINGSKNOPPEN

BEDIENINGSKNOPPEN

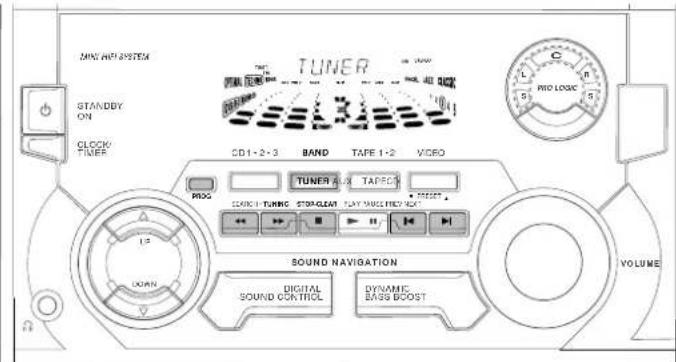

Bedieningsknoppen op het systeem en de afstandsbediening

1 STANDBY ON

— om het systeem aan of stand-by te zetten.

— om te EASY SET-functie te gebruiken.

2 DIGITAL SOUND CONTROL (DSC)

— om het gewenste klankeffect te kiezen: OPTIMAL, CLASSIC, TECHNO, JAZZ, ROCK of VOCAL.

3

- aansluitbus voor een hoofdtelefoon.

4 JOG ▲ of ▼

- om het gewenste equalizer-display te kiezen.

- om de gewenste DSC-instelling te kiezen. Hiervoor moet u eerst de DSC-functie kiezen.

5 PROG (PROGRAM)

— om bij de cd-speler cd-nummers te programmeren of bij de tuner zenders te programmeren.

6 CLOCK/TIMER

— om de tijd weer te geven en om de klok of timer in te stellen.

7 DISPLAY

- voor informatie over wat het systeem doet.

8 CD-LADE

9 DIRECT STARTEN VAN EEN CD (DISC 1 / DISC 2 / DISC 3)

— om het cd-vak te kiezen waarmee u het afspelen wilt starten.

10 DISC CHANGE

- om cd's te verwisselen.

11 OPEN-CLOSE

— om de cd-lade te openen of te sluiten.

12 BRONKEUZE : om te kiezen tussen: CD / (CD 1•2•3)

- om de cd-speler te bedienen. Als de cd-speler stilstaat: om het cd-vak (1, 2 of 3) te kiezen. TUNER / (BAND)

- om de tuner te bedienen. Als u de tuner gekozen heeft: om het golfgebied (FM, MW of LW) te kiezen. TAPE / (TAPE 1•2)

— om het cassettedeck te bedienen. AUX / (VIDEO)

- om het apparaat dat aangesloten is op AUX IN te bedienen (bijvoorbeeld het geluidskanaal van een tv, videorecorder, laserdiskspeler of DVD-speler). TV (enkel op de afstandsbediening)

- om de TV te bedienen.

13 DPL-BEDIENINGSDISPLAY

- geeft de gekozen Dolby Pro Logic-instelling weer.

bij CD ...... om een vorige/ volgende passage te zoeken.

bij TUNER ..... om af te stemmen op een lagere of hogere radiofrequentie.

bij TV VOL. ..... Om het volume van de tv in te stellen als u de tv met de afstandsbediening bedient.

STOP·CLEAR ■

bij CD ...... om het afspelen van een cd te beëindigen en om een programma te wissen.

bij TUNER ..... om het programmeren te beeindigen.

DEMO .... (enkel op het systeem) om het demonstratieprogramma te starten of te beëindigen.

PLAY ▶ / PAUSE II

bij CD ...... om het afspelen te starten of te onderbreken.

PREV ◀ / NEXT ▶ (PRESET ▼ ▲)

bij CD ...... om naar het begin van het huidige, vorige of volgende nummer te gaan.

bij TUNER ..... om een geprogrammeerde zender te kiezen.

16 VOLUME

- om het volume in te stellen.

17 DYNAMIC BASS BOOST (DBB)

— om het niveau voor de basversterking te kiezen of om het versterken van de lage tonen aan en uit te zetten.

18 CASSETTEDECK 2

19 BEDIENING VAN CASSETTEDECK 1

PLAY ▶ ...... om het afspelen te starten.

←...... om de cassette terug te spoelen.

▶▶...... om de cassette vooruit te spoelen.

STOP•OPEN...om het afspelen te beëindigen of om de cassettehouder te openen.

PAUSE ...... om het afspelen te onderbreken.

20| BEDIENING VAN CASSETTEDECK 2

RECORD...... om het opnemen te starten.

PLAY ▶ ...... om het afspelen te starten.

←...... om de cassette terug te spoelen.

▶▶...... om de cassette vooruit te spoelen.

STOP•OPEN...om het afspelen/ opnemen te beeindigen of om de cassettehouder te openen.

PAUSE ...... om het afspelen of opnemen te onderbreken.

BEDIENINGSKNOPPEN

21 CASSETTEDECK 1
22 IS/VEC (enkel bij model FW798W)
- om het surround-effect aan en uit te zetten.
23 REPEAT
- om een nummer van een cd te herhalen.
24 SHUFFLE
- om alle nummers van alle aanwezige cd's in willekeurige volgorde af te spelen.
25 SLEEP TIMER
— om het systeem op een ingestelde tijd stand-by te schakelen.
26 BALANCE L/R
- om het geluidsniveau van de linker- en rechtervoorluidspreker in balans te brengen.
27 REAR + / -
- om het geluidsniveau van de van de surround-luidsprekers in te stellen.
28 CENTER + /—
- om het geluidsniveau van de middenluidspreker in te stellen.
29 TEST TONE
- om het geluidsniveau te controleren van respectievelijk de linkervoor-, rechtervoor-, midden- en surround-luidsprekers.
30 MUTE
- om het geluid tijdelijk uit te zetten en daarna weer aan te zetten.

31 SIDE (enkel bij model FW798W)
- bij het afspelen op deck 2: om de andere kant van de cassette te kiezen.
32 ⏻ - om het systeem stand-by te zetten.

Opmerkingen voor de afstandsbediening:

• Kies eerst het apparaat dat u wilt bedienen door op de bijbehorende bronkeuzetoets op de afstandsbediening te drukken (bijvoorbeeld CD, TUNER, TAPE 1/2 of AUX).
• Kies vervolgens de gewenste functie (▶, |◀, ▶l, enzovoort).

BEDIENEN VAN HET SYSTEEM

Belangrijk:

Zorg ervoor dat u alle voorbereidingen uitgevoerd heeft voor u begint met het bedienen van het systeem.

Demonstratieprogramma

Het systeem beschikt over een demonstratieprogramma dat u de verschillende mogelijkheden van het systeem laat zien. Zodra u het systeem voor de eerste keer inschakelt, gaat het demonstratieprogramma automatisch van start.

Opmerkingen:

• Als u tijdens het demonstratieprogramma op één van de bronkeuzetoetsen drukt (of op de stand-by-toets) dan schakelt het systeem over op het gekozen apparaat (of stand-by).
• Wordt het systeem stand-by geschakeld

dan begint het demonstratieprogramma 5 seconden later opnieuw.

Uitschakelen van het demonstratieprogramma

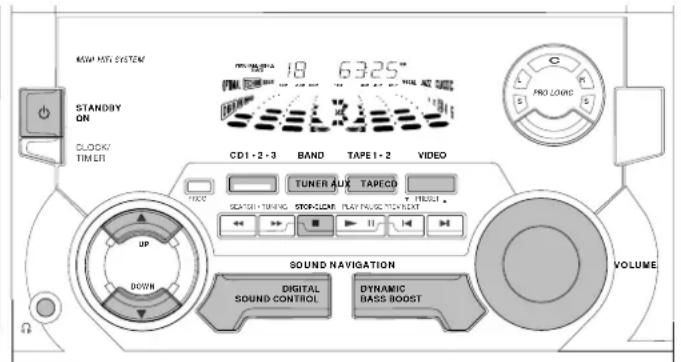

- Houd STOP·CLEAR ■ (enkel op het systeem) gedurende 5 seconden ingedrukt terwijl het demonstratieprogramma loopt.

→ Het demonstratieprogramma wordt uitgeschakeld.
→ In het display verschijnt "DEMO OFF" (demo uit).
→ Het systeem wordt stand-by geschakeld.

Opmerking:

- Ook al wordt de stekker uit het stopcontact gehaald en weer aangesloten, toch gaat het demonstratieprogramma niet van start tot u het zelf weer inschakelt.

BEDIENEN VAN HET SYSTEEM

Starten van het demonstratieprogramma

- Houd STOP·CLEAR ■ (enkel op het systeem) gedurende 5 seconden ingedrukt terwijl het systeem stand-by staat.

→ Het demonstratieprogramma gaat van start.

Easy Set

De EASY SET-functie biedt u de mogelijkheid om alle beschikbare radiozenders automatisch op te slaan.

1 Houd STANDBY ON (enkel op het systeem) gedurende 5 seconden ingedrukt terwijl het systeem stand-by staat of tijdens het

demonstratieprogramma. → In het display verschijnt "SET" gevolgd door "TUNER" en vervolgens "AUTO" (automatisch).

→ EASY SET begint met de FM-band en daarna achtereenvolgens de zenders op de MW- en LW-band.

→ Alle aanwezige zenders met een voldoende sterk signaal worden opgeslagen. In het totaal kunnen 40 zenders opgeslagen worden.

Opmerkingen:

• EASY SET begint met de FM-band. Als daarna nog plaats overblijft om zenders te programmeren, worden achtereenvolgens MW- en LW-zenders opgeslagen.
• Als u gebruik maakt van de EASY SET-functie dan worden alle eerder geprogrammeerde zenders uit het geheugen gewist.
• Als de EASY SET-functie klaar is dan verschijnt in het display de zender die als laatste geprogrammeerd is.

Aanzetten van het systeem

- Druk op STANDBY ON (enkel op het systeem), CD, TUNER, TAPE of AUX.

U kunt het systeem ook aanzetten door op één van de toetsen voor het direct starten van de cd te drukken.

Stand-by zetten van het systeem

- Druk opnieuw op STANDBY ON of op ⏻ op de afstandsbediening.

→ Het systeem wordt stand-by geschakeld.

Kiezen van een geluidsbron

• Druk op de gewenste bronkeuzetoets: CD, TUNER, TAPE of AUX.
  → In het display verschijnt de gekozen geluidsbron.

Opmerking:

- Als u een ander apparaat wilt kiezen, controleer dan of de linker- en rechteraudio-uitgang van het apparaat (bijvoorbeeld van een tv, een videorecorder, een laserdiskspeler of een DVD-speler) aangesloten zijn op de AUX IN-ingangen.

Kiezen van het equalizer- display

U kunt kiezen uit de verschillende equalizer-displays van het systeem. Druk echter niet op de DSC-toets op het systeem voor u de JOG-knop gebruikt.

- Druk op JOG ▲ of ▼ -knop om het gewenste equalizer-display te kiezen: NORMAAL, VAN BOVEN NAAR BENEDEN of NACHTSTAND.

NORMAAL display

VAN BOVEN NAAR BENEDEN-display

- In de NACHTSTAND gaan alle indicators uit en wordt de helderheid van het display gedimd.

BEDIENEN VAN HET SYSTEEM

Instellen van de klank INSTELLEN VAN HET VOLUME

Stel VOLUME in om het volume hoger of lager te zetten.

'In stilte' luisteren

Sluit de stekker van de hoofdtelefoon aan op de uitgang 📂 op de voorkant van het systeem. De luidsprekers worden dan uitgeschakeld.

DIGITAL SOUND CONTROL (DSC) - digitale klankregeling

Met de DSC-functie kunt u het systeem zo instellen dat muziek van uw keuze optimaal weergegeven wordt.

- Druk op DIGITAL SOUND CONTROL (DSC) om te kiezen tussen OPTIMAL, CLASSIC, TECHNO, JAZZ, ROCK of VOCAL.

→ De gekozen Digital Sound-instelling wordt omcirkeld.
→ In het display verschijnt "OPTIMAL X, CLASSIC, TECHNO X, JAZZ X, ROCK X of VOCAL X". "X" geeft het gekozen niveau weer.

Voor elke instelling, behalve voor CLASSIC, kunt u met de JOG-knop het niveau wijzigen.

• Kies eerst de gewenste DSC-instelling en druk vervolgens op JOG ▲ of ▼ tot u het gewenste DSC-niveau bereikt heeft.
  → Het DSC-niveau wordt hoger of lager ingesteld tussen niveau 1 en 5.

Opmerking:

- Wilt u een neutrale instelling, kies dan CLASSIC en schakel de DBB-functie uit.

DYNAMIC BASS BOOST (DBB) - basversterking

Er zijn drie DBB-instellingen voor het versterken van de lage tonen.

• Druk kort op DBB om het basversterkingsniveau te kiezen. → Het bijbehorende DBB-niveau wordt omcirkeld en begint te branden.
  → In het display verschijnt "BEAT, PUNTH of ELT"

Uitzetten van de DBB-functie

• Druk kort op DBB tot in het display "DBB OFF" (DBB uit) verschijnt.
  Opmerking:
• Sommige cd's of cassettes zijn met een grote dynamiek opgenomen. Er kan dan vervorming optreden als het volume hard staat. Als dit gebeurt dan kunt u het beste de DBB-functie uitzetten of het volume zachter zetten.

Automatisch kiezen van de DSC-DBB-instelling

Voor elke DSC-instelling wordt automatisch de meest geschikte DBB-instelling gekozen. U kunt echter ook handmatig de DBB-instelling kiezen die het beste past voor uw luisteromgeving.

MUTE (enkel met de afstandsbediening) Met de MUTE-functie kunt u als u even stilte wilt het geluid tijdelijk uitzetten zonder dat u daarvoor het hele systeem uit hoeft te zetten.

• Druk op MUTE op de afstandsbediening om het geluid uit te zetten.
  → In het display verschijnt "MUTE" (zonder geluid).
• Druk opnieuw op MUTE op de afstandsbediening of zet het VOLUME harder om het geluid weer aan te zetten.

DOLBY PRO LOGIC

Dolby Pro Logic

Met dit uiterst moderne Dolby Pro Logic-minisysteem kunt u genieten van de ervaring van Home Cinema-geluid. Met het Pro Logic-systeem krijgt u een gedetailleerde, beter gedefinieerd en individueler geluid. Het creëert een grotere klankscheiding tussen de kanalen en u kunt het geluid exact plaatsen. Pro Logic heeft vier uitgangen: links, midden, rechts en surround (achter). De voorste signalen komen van het linker- en rechterluidsprekerpaar en een middenluidspreker. Het surround-signaal wordt weergegeven door twee luidsprekers die u aan de achterzijde van de luisterplek plaatst. Ook al is het surround-signaal mono, u heeft toch twee luidsprekers nodig voor een correcte diffuse weergave van het geluid.

Deze Pro Logic-decoder biedt u de volgende instelmogelijkheden: Dolby Surround, Midden Phantom, Dolby 3 Stereo of normale Stereo.

Installeren van het Dolby Pro Logic-systeem

Voor een volwaardig effect van het Home Cinema-geluid moet u eerst het systeem installeren. U moet om te beginnen alle luidsprekers aansluiten.

Aansluiten van 5 luidsprekers

- Voorluidsprekers: Sluit de voorluidsprekers aan.

• Middenluidspreker: Sluit de middenluidspreker aan.
• Achterluidsprekers (surround): Sluit ofwel de surround-achterluidsprekers met draadaansluiting, ofwel een paar draadloze achterluidsprekers (niet bijgeleverd) op de SURROUND OUT-aansluitingen.

Opstellen van de luidsprekers

Voor het beste surround sound-effect moet u de luidsprekers als volgt opstellen.

Linker- en rechtervoorluidsprekers

Voor het beste luistereffect adviseren wij de linker- en rechterluidsprekers zo op te stellen dat ze een hoek van 45 graden vormen naar de luisteraar. Mocht het magnetisch veld van de luidsprekers toch het beeld van de tv verstoren, plaats dan de luidsprekers verder van de tv af.

Middenluidspreker

Probeer voor het beste effect de middenluidspreker op dezelfde hoogte als de linker- en rechterluidspreker te plaatsen. Plaats de luidspreker onmiddellijk boven of onder de tv.

De surround-luidspreker moet op oorhoogte geplaatst worden. U kunt de luidspreker aan de muur achterin de kamer monteren. Het beste geluid krijgt u door een aantal luidsprekerposities uit te proberen.

Testtoon

Met deze functie kunt u bij Dolby Pro Logic het geluidsniveau instellen van respectievelijk de linkervoor-, rechtervoor-, midden- en achterluidsprekers.

Ga op de ideale luisterplek zitten en gebruik de afstandsbediening voor het uitvoeren van de volgende handelingen.

1 Druk op CD, TUNER, TAPE of AUX om het systeem aan te zetten.

2 Druk op TEST TONE.

→ U hoort een testtoon die zich van de linker- naar de midden-, rechter- en vervolgens surround-luidsprekers verplaatst.
→ In het display verschijnt "TEST TONE" gevolgd door "ADAPT BALANCE, CENTER AND REAR LEVEL" (stel de niveaus voor, midden en achter in).
→ De testtoon duurt ongeveer 90 seconden.

3 Druk op

BALANCE L om het niveau links voor naar wens in te stellen.

→ In het display verschijnt E:Fl. I. +XX.

4 Druk op BALANCE R om het niveau rechts voor naar wens in te stellen.
→ In het display verschijnt BRL R +XX.
5 Druk op CENTER + of — om het middenniveau in te stellen.
→ In het display verschijnt CENT +XX of -XX.
6 Druk op REAR + of — om het surround-niveau naar wens in te stellen.
→ In het display verschijnt REAR +XX of -XX.

DOLBY PRO LOGIC

7 Stel het geluidsniveau van alle luidsprekers in tot ze allemaal even luid klinken. Als u tevreden bent over de instelling, druk dan opnieuw op TEST TON testtoonfunctie uit te z

Opmerking:

- Wij adviseren u het niveau van de luidsprekers in te stellen bij een normaal volume. "XX" geeft het geluidsniveau aan.

Zodra het Dolby Pro Logic-systeem helemaal geïnstalleerd is, kunt u genieten van een Home Cinema-geluid.

- Druk herhaaldelijk op DPL (PRO LOGIC) om te kiezen uit de serie van verschillende geluidsinstellingen.

Dolby Surround → Center (midden) Phantom → Dolby 3 Stereo → Stereo → Dolby Surround → Het bijbehorende Dolby Pro Logi bedieningsdisplay gaat aan.

Dolby Surround

Deze instelling biedt een volledig Dolby Surround Pro Logic-geluid.

- Druk op DPL om Dolby Surround te kiezen.

→ In het display verschijnt de melding "DOLEY SURROUND". → Het DPL-bedieningsdisplay gaat aan.

Dolby Midden Phantom

Kies deze instelling wanneer u geen middenluidspreker gebruikt. De informatie van het middenkanaal wordt dan doorgegeven aan de linker- en rechterluidspreker zodat de voorluidsprekers normale stereo weergeven.

- Druk op DPL om Dolby Center (midden) Phantom te kiezen.

→ In het display verschijnt de melding "CENTER PHANTOM" (midden Phantom).

→ Het DPL-bedieningsdisplay gaat aan.

Dolby 3 Stereo

Deze instelling kunt u gebruiken wanneer u geen volledig surround-geluid nodig heeft, maar toch een breed stereogeluid wenst. U heeft hierbij enkel de linker-, rechter- en middenluidsprekers nodig.

- Druk op DPL om Dolby 3 Stereo te kiezen.

→ In het display verschijnt de melding "DOLBY 3 STEREO". → Het DPL- bedieningsdisplay gaat aan.

Normale Stereo

Deze instelling is voor een normaal stereogeluid zonder Dolby Pro Logic. U heeft hierbij enkel de linker- en rechterluidsprekers nodig.

• Druk op DPL om Stereo te kiezen.

→ In het display verschijnt de melding "Het DPL-biedieningsdisplay gaat aan.

Belangrijk!

1 De Dolby Pro Logic-instellingen komen het best tot hun recht als u DPL inschakelt met 'Classic' (klassiek) als DSC-instelling.
2 Dolby Pro Logic wordt automatisch omgeschakeld naar normale Stereo wanneer u een hoofdtelefoon aansluit.
3 Kies normale Stereo als u op wilt nemen op een cassette.

Waarschuwing!

1) Dit apparaat is geschikt voor gewone cd's. Gebruik geen accessoires zoals een cd-adapterring of cd-folie enzovoort; deze kunnen het cd-mechanisme beschadigen.
2) Leg niet meer dan één cd in elk cd-vak.
3) Houd het systeem niet ondersteboven en voorkom stoten als er cd's in zitten want dan kan het mechanisme vastlopen.

U kunt in het totaal drie cd's in de cd-wisselaar plaatsen en ze achter elkaar afspelen zonder onderbrekingen.

Geschikte cd's

Op dit systeem kunnen de volgende formaten afgespeeld worden: alle audio-cd's, CD-R-DA en CD-RW-DA discs.

Plaatsen van cd's in de wisselaar

1 Druk op CD om de cd-speler te kiezen.
2 Druk op OPEN·CLOSE.

→ De cd-lade komt naar voren.

3 Leg een cd met de bedrukte kant naar boven in het rechtervak.

• In het linkervak kunt u de tweede cd leggen.
• Druk op de DISC CHANGE-toets om de derde cd te plaatsen.

→ De cd-lade draait tot u ook in het lege cd-vak een cd kunt leggen.

4 Druk op OPEN-CLOSE om de cd-lade te sluiten.
→ In het display verschijnen het totale aantal nummers en de speelduur van de als laatste gekozen cd.

Opmerking:

- Om er zeker van te zijn dat het systeem optimaal functioneert, moet u wachten tot de cd-wisselaars de cd(s) volledig gelezen heeft voor u verdergaat.

Direct starten van een cd

U kunt het afspelen van een cd meteen starten door op de toets DISC 1, DISC 2 of DISC 3 te drukken. De cd-speler stopt automatisch aan het einde van de gekozen cd.
- Als de toets verlicht is dan betekent dit dat er een cd in het cd-vak zit.

Afspelen van een cd

1 Druk op PLAY ▶ om het afspelen te starten.

→ In het display verschijnen het cd-vak, het volgnummer en de verstreken speelduur van het nummer dat speelt.

• Druk op PAUSE II om het afspelen te onderbreken.
  → De speelduur knippert.
• Druk nogmaals op PLAY ▶ om verder te gaan met afspelen.
  2 Druk op STOP·CLEAR ■ om het afspelen te beëindigen.

Opmerking:

- Alle aanwezige cd's worden eenmaal afgespeeld en daarna stopt de speler.

Vervangen van cd's

U kunt de cd's in de twee buitenste vakken vervangen terwijl de cd in het binnenste vak aan het spelen is of terwijl de speler stilstaat.

1 Druk op DISC CHANGE.
→ De cd-lade komt naar voren.
2 Vervang de cd in het linker- en rechter- cd-vak.
- Drukt u nogmaals op DISC CHANGE tijdens het afspelen dan wordt het afspelen van de cd beeindigd.
→ De cd-lade begint te draaien tot het binnenste vak naar buiten komt zodat u ook in dit vak een andere cd kunt plaatsen.

CD

3 Druk op OPEN-CLOSE om de cd-lade te sluiten.

Kiezen van een bepaald cd- nummer

Kiezen van een bepaald cd-nummer terwijl de speler stilstaat

1 Druk op PREV ◀ of NEXT ► tot het gewenste nummer in het display verschijnt.
2 Druk op PLAY ▶ om het afspelen te starten.

In het display verschijnen het gekozen cd-nummer en de verstreken speelduur.

Kiezen van een bepaald nummer tijdens het spelen

1 Druk op PREV ◀ of NEXT ► tot het gewenste nummer in het display verschijnt.
→ In het display verschijnen het gekozen cd-nummer en de verstreken speelduur.
- Als u eenmaal op PREV ◀ drukt dan gaat de speler terug naar het begin van het nummer dat speelt en begint opnieuw.
1 Druk op PREV ◀ of NEXT ►I tot het gewenste nummer in het display verschijnt.
→ In het display verschijnen het gekozen cd-nummer en de verstreken speelduur.
- Als u eenmaal op PREV ◀ drukt dan gaat de speler terug naar het begin van het nummer dat speelt en begint opnieuw.

Zoeken van een bepaalde passage tijdens het spelen

• Houd ◀◀ of ▶▶ ingedrukt tot u de gewenste passage gevonden heeft.
  → Het geluid wordt zachter gezet.
• Wanneer u ◀◀ of ▶▶ loslaat dan gaat het afspelen op de normale manier verder.

Programmeren van nummers

Wanneer de cd-speler stilstaat kunt u de nummers van een cd die in het systeem zit programmeren. In het display verschijnt het totale aantal nummers die u in het programma opgeslagen heeft. Er kunnen in het totaal 40 nummers in elke volgorde in het geheugen opgeslagen worden. Als reeds 40 nummers opgeslagen zijn en u probeert nog een nummer te programmeren dan verschijnt in het display "FULL" (vol).

1 Leg de gewenste cd's in de cd-vakken.
2 Druk op PROGRAM om te beginnen met programmeren.
→ In het display knippert het woord PROGRAM (programmeren).
→ Hiermee wordt elke eerder gekozen herhaalfunctie uitgeschakeld.
3 Druk op de gewenste CD-toets (CD 1• 2• 3) om de cd te kiezen.
4 Druk op PREV ◀ of NEXT ▶ om het gewenste nummer te kiezen.
5 Druk op PROGRAM om het nummer op te slaan.

• Herhaal de stappen 3 tot 5 om nog meer nummers en cd's te programmeren.
  6 Druk eenmaal op STOP•CLEAR ■ om het programmeren te beëindigen.
  → In het display verschijnen het totale aantal geprogrammeerde nummers en de totale speelduur.

Opmerkingen:

• Als de totale speelduur hoger is dan "39:59" of als één van de geprogrammeerde nummers een volgnummer heeft hoger dan 30 dan verschijnt in het display "... - - - - " in plaats van de totale speelduur.
  — Als tijdens het programmeren gedurende 20 seconden geen enkele toets ingedrukt wordt dan wordt het programmeren automatisch beëindigd.

Controleren van het programma

U kunt het programma alleen controleren als de speler stilstaat.

• Druk verschillende keren op PREV ◀ of NEXT ▶l om de geprogrammeerde nummers te controleren.
• Druk op STOP•CLEAR ■ om het controleren te beëindigen.

Afspelen van het programma

1 Druk op PLAY ▶ om het afspelen van het programma te starten.

→ In het display verschijnt "PLAY PROGRAM" (afspelen programma).
→ In het display verschijnen het volgnummer en de verstreken speelduur van het nummer dat speelt.

• Als u op REPEAT drukt tijdens het afspelen van een programma dan wordt het nummer dat speelt voortdurend herhaald.
  → In het display verschijnen REPEAT en PROGRAM.
  2 Druk op STOP·CLEAR ■ om het afspelen van het programma te beëindigen.

Opmerkingen:

— Als u op één van de toetsen CD DIRECT PLAY drukt dan wordt de gekozen cd of het gekozen nummer afgespeeld en wordt het opgeslagen programma tijdelijk genegeerd. Het woord PROGRAM verdwijnt dan ook tijdelijk uit het display en verschijnt opnieuw als het afspelen van de gekozen cd beëindigd is.
- Het herhalen van een cd (REPEAT DISC) wordt uitgeschakeld wanneer het programma begint te spelen.

CD

Wissen van het programma

(terwijl de speler stilstaat)

• Druk op STOP·CLEAR ■.

→ In het display verschijnt "PROGRAM CLEARED" (programma gewist).

Opmerking:

- Het programma wordt ook gewist als de netvoeding uitgeschakeld wordt (stekker uit het stopcontact) of als u de cd-lade opent. Als u de cd -lade opent dan worden de nummers van de cd's die in de 2 buitenste vakken liggen gewist en verschijnt in het display "TRACKS CLEARED" (nummers gewist).

Shuffle - afspelen in willekeurige volgorde (enkel via de afstandsbediening)

Bij de shuffle-functie worden alle nummers van alle aanwezige cd's worden in willekeurige volgorde afgespeeld. U kunt deze functie ook gebruiken als u nummers geprogrammeerd heeft.

Om alle nummers van alle cd's in willekeurige volgorde af te spelen

1 Druk op SHUFFLE.

→ In het display verschijnt "SHUFFLE" (herindelen). → In het display verschijnen het woord SHUFFLE en de willekeurig gekozen cd en nummer.

- De nummers van de verschillende cd's worden nu in willekeurige volgorde afgespeeld to tu op STOP·CLEAR ■ drukt.

- Als u tijdens het afspelen in willekeurige volgorde op REPEAT drukt dan wordt het nummer dat speelt of alle aanwezige cd's voortdurend herhaald.

→ In het display verschijnt "TRACK" (nummer) of "ALL" (alle cd's).

→ In het display verschijnen REPEAT en SHUFFLE.

2 Druk opnieuw op SHUFFLE om op de normale manier verder te gaan met afspelen.

→ Het woord SHUFFLE verdwijnt uit het display.

Opmerking:

- Het herhalen van een cd (REPEAT DISC) wordt uitgeschakeld wanneer het afspelen in willekeurige volgorde begint.

Repeat – herhalen (enkel via de afstandsbediening)

Het nummer dat speelt, de cd of alle aanwezige cd's worden telkens opnieuw herhaald.

1 Druk tijdens het afspelen op REPEAT op de afstandsbediening om te kiezen wat u wilt herhalen.

→ In het display verschijnt "TRACK" (nummer), "DISC" (cd), "ALL" (alle cd's) of "OFF"(uit).

→ In het display verschijnt het woord REPEAT (herhalen).

- Het gekozen nummer, de gekozen cd of alle cd's worden keer op keer herhaald tot u op STOP·CLEAR ■ drukt.

2 Druk nogmaals op REPEAT tot in het display "OFF" (uit) verschijnt om op de normale manier verder te gaan met afspelen.

→ Het woord REPEAT verdwijnt uit het display.

Opmerkingen:

- Het herhalen van een cd (REPEAT DISC) is niet mogelijk tijdens het afspelen van een programma of tijdens het afspelen in willekeurige volgorde.

- U kunt ook het afspelen van een programma in willekeurige volgorde herhalen.

In het display verschijnt "REPEAT TRACK" of "REPEAT PROGRAM".

→ In het display verschijnen de woorden REPEAT, PROGRAM en SHUFFLE.

TUNER

Opmerking:

- Voor de "EASY SET"-functie, zie pagina 99.

Afstemmen op een radiozender

1 Druk op TUNER (BAND) om de tuner te kiezen.

→ In het display verschijnt "TUNER". Enkele seconden later verschijnt in het display de huidige frequentie.

2 Druk opnieuw op TUNER (BAND) om het gewenste golfgebied te kiezen : FM, MW of LW.

3 Houd TUNING ◀◀ of ▶▶ langer dan één seconde ingedrukt en laat dan los.

→ In het display verschijnt "SEPRKON" (zoeken) totdat een zender van voldoende sterkte gevonden is.

• Herhaal deze stap tot u de gewenste zender gevonden heeft.
• Als u af wilt stemmen op een zwakke zender, druk dan kort op TUNING ◀◀ of ►▶ totdatin het display de gewenste frequentie verschijnt en/of totdat de ontvangst optimaal is.

Programmeren van radiozenders

U kunt in het totaal 40 zenders in het geheugen opslaan. Wanneer u afstemt op een geprogrammeerde zender dan verschijnt naast de frequentie in het display het zendernummer.

1 Druk op TUNER (BAND).

2 Houd PROGRAM langer dan één seconde ingedrukt.

→ In het display begint het woord PROGRAM (programmeren) te knipperen en verschijnt "AUTO".
→ Het systeem begint nu te zoeken naar elke beschikbare zender, eerst op de FM-band en vervolgens de MW- en LW-golfgebieden.
→ Elke beschikbare zender wordt nu automatisch opgeslagen. De frequentie en het zendernummer blijven kort in het display staan.
→ Het zoeken wordt beeindigd als alle beschikbare zenders opgeslagen zijn of als alle 40 plaatsen in het geheugen gebruikt zijn.
→ Het systeem blijft afgestemd staan op de zender die als laatste opgeslagen werd.

Opmerkingen:

- U kunt het automatisch programmeren afbreken door op PROGRAM of STOP• CLEAR ■ (enkel op het systeem) te drukken.

- Als u een aantal bestaande geprogrammeerde zenders wilt bewaren, bijvoorbeeld de nummers 1 - 9, kies dan eerst zender 10 voor u begint met het automatisch programmeren. Nu worden alleen de nummers 10 tot 40 geprogrammeerd.

Handmatig programmeren

1 Druk op TUNER (BAND).
2 Druk opnieuw op TUNER (BAND) om het gewenste golfgebied te kiezen : FM, MW of LW.
3 Houd PROGRAM korter dan één seconde ingedrukt.

→ In het display begint het woord PROGRAM (programmeren).
→ De eerstvolgende zendernummer dat beschikbaar is, verschijnt in het display.

4 Druk op TUNING ◀◀ of ▶▶ om af te stemmen op de gewenste frequentie.
- Als u de radiozender onder een ander nummer wilt programmeren, druk dan op PRESET ▼ of ▲ om het gewenste nummer te kiezen.
5 Druk opnieuw op PROGRAM.

→ Het woord PROGRAM verdwijnt en de zender wordt opgeslagen.

- Herhaal de stappen 3 tot 5 om nog meer zenders op te slaan.

TUNER CASSETTE

Opmerkingen:

• Als reeds 40 zenders opgeslagen zijn en u probeert nog een zender te programmeren dan verschijnt in het display "FULL." (vol). Wilt u een geprogrammeerde zender vervangen, herhaal dan de stappen 3 tot 5.
• U kunt het handmatig programmeren afbreken door op STOP• CLEAR ■ te drukken.
• Als tijdens het programmeren gedurende 20 seconden geen enkele toets ingedrukt wordt dan wordt het programmeren automatisch beëindigd.

Afstemmen op een geprogrammeerde zender

• Druk op PRESET ▼ of ▲ om het gewenste zendernummer te kiezen.
  → Het zendernummer, de frequentie en het golfgebied verschijnen in het display.

Plaatsen van een cassette

• Druk op STOP·OPEN.
• Het cassettevak gaat open.
- Plaats de cassette met de open kant naar beneden en de volle spoel links.
- Sluit het cassettevak.

CASSETTE AUX

Afspelen van een cassette

1 Druk op TAPE om het cassettedeck te kiezen.
→ In het display verschijnt "TAPE".

2 Plaats de cassette in het gekozen cassettedeck.

3 Druk op PLAY ▶ om het afspelen te starten.

- Druk op PAUSE om het afspelen tijdelijk te onderbreken.

- Druk opnieuw op PAUSE om het afspelen te hervatten.

4 Druk op STOP•OPEN om het afspelen te beëindigen.

Versneld terug-/vooruitspoelen Als het cassettedeck stilstaat

1 U kunt de cassette versneld terug- of vooruitspoelen met de toetsen ◀◀ of ▶▶.

→ Het versneld terug- of vooruitspoelen wordt automatisch beëindigd aan het eind van de cassette.

2 Druk op STOP•OPEN om het versneld terug- of vooruitspoelen te beëindigen.

Continu afspelen met deck 2 en vervolgens deck 1

1 Druk op TAPE om het cassettedeck te kiezen.
2 Plaats de cassettes in cassettedeck 1 en 2.
3 Druk op PLAY ▶ op cassettedeck 2.
4 Druk op PAUSE op cassettedeck 1
5 Druk op PLAY ▶ op cassettedeck 1. → Cassettedeck 2 begint te spelen en aan het einde van de cassette in deck 2 gaat cassettedeck 1 verder.
6 Druk op STOP-OPEN als u het afspelen wilt beëindigen voor het einde van de cassette in deck 1 of deck 2.

Opmerkingen:

- Tijdens het terug- of vooruitspoelen van de cassette kunt u ook tegelijk een ander apparaat kiezen (bijvoorbeeld CD, TUNER of AUX).

- Controleer of de band van de cassette goed strak zit en span die indien nodig aan met een potlood. Als de band niet strak zit, kan deze vast komen te zitten in het mechanisme of breken.

- De band van C-120-cassettes is erg dun en kan gemakkelijk vervormd of beschadigd worden. Het is dan ook beter ze niet te gebruiken in dit systeem.

- Bewaar de cassettes op kamertemperatuur en houd ze uit de buurt van magnetische velden (bijvoorbeeld transformators, tv's of luidsprekers).

Kiezen van andere apparaten

Als u de audio-uitgangen van een extern apparaat (tv, videorecorder, laserdiskspeler of DVD-speler) aangesloten heeft op de AUX IN-aansluitingen dan kunt u het geluid van dat apparaat via uw systeem horen.

• Druk op AUX om het externe apparaat te kiezen.
  → In het display verschijnt "AUX".

Opmerkingen:

- Wij raden u aan niet tegelijkertijd te luisteren naar en een opname te maken van af hetzelfde apparaat.

- U kunt blijven gebruik maken van alle geluidsinstellingen (bijvoorbeeld DSC, DBB, enzovoort).

OPNEMEN

WIJ ADVISEREN U DOLBY PRO LOGIC UIT TE SCHAKELEN ALS U GAAT OPNEMEN.

Opmerkingen:

• Gebruik voor het opnemen enkel NORMAL-cassettes (IEC-type I).
• Aan het begin en einde van de cassette zit een stukje aanloopband. Daardoor wordt op het begin en op het einde van de cassette gedurende zes tot zeven seconden niets opgenomen.
• Het opnameniveau wordt automatisch ingesteld, ongeacht de volume-, DBB- of DSC-instellingen.
• Om te voorkomen dat u per ongeluk een cassette wist kunt u het lipje op de linkerbovenhoek van de cassette uitbreken.

Opnemen met één druk op de knop

• Opnemen met één druk op de knop: zodra u op RECORD drukt, wordt het apparaat dat u gekozen heeft (CD, TUNER of AUX) opgenomen op cassettedeck 1.

1 Plaats een lege cassette in cassettedeck 1.

2 Druk op RECORD op cassettedeck 1 om het opnemen te starten. → De melding REC begint te knipperen.

3 Druk op PAUSE om de opname te onderbreken.

4 Druk op STOP•OPEN op cassettedeck 1 om de opname te beeindigen.

Synchroon starten bij opnemen van een cd

Bij het synchroon starten van een opname van een cd,

• is het beter de cassette in deck 2 niet vooruit/terug te spoelen.
• is het niet mogelijk om naar een ander apparaat te luisteren.

1 Plaats een lege cassette in cassettedeck 1 en een cd in de cd-lade.

2 Druk op CD.

- U kunt de volgorde waarin u de nummers wilt opnemen programmeren (zie Programmeren van nummers). Doet u dit niet dan worden de nummers opgenomen in dezelfde volgorde als op de cd.

3 Druk op RECORD om de opname op cassettedeck 1 te starten.

4 Druk op STOP-OPEN op cassettedeck 1 om de opname te beëindigen en op STOP-CLEAR ■ op het afspelen van de cd te beëindigen.

OPNEMEN KLOK

Kopiëren van cassettes (van deck

2 naar deck 1)

1 Plaats een bespeelde cassette in cassettedeck 2 en een lege cassette in cassettedeck 1. → Let erop dat bij beide cassettes de volle spoel links zit.
2 Druk op PAUSE op cassettedeck 1.
3 Druk op RECORD op cassettedeck 1.
4 Druk op PLAY ▶ op cassettedeck 2. → Het opnemen gaat automatisch van start. → De melding REC (opnemen) begint te knipperen.
5 Druk op STOP•OPEN op deck 1 en deck 2 om het kopiëren te beëindigen.

Opmerkingen:

• Draai aan het einde van kant A de cassettes om naar kant B en herhaal de voorgaande stappen.
• Het kopieren van cassettes is enkel mogelijk van cassettedeck 2 naar cassettedeck 1.
• Voor een goede kopie moet u cassettes met een zelfde speelduur gebruiken.

Opnemen van een ander

apparaat (enkel met cassettedeck 1)

1 Plaats een lege cassette in cassettedeck 1.
2 Druk op CD, TUNER, TAPE of AUX.
- Start het afspelen op het gekozen apparaat.
3 Druk op RECORD op cassettedeck 1 om het opnemen te starten.

→ De melding REC (opnemen) begint te knipperen.

4 Druk op PAUSE om de opname te onderbreken.
5 Druk op STOP•OPEN om het opnemen te beeindigen.

Opmerking:

- Tijdens het opnemen is het niet mogelijk om naar een ander apparaat te luisteren.

Lezen van de klok

U kunt de klok aflezen (mits die ingesteld staat) vanuit stand-by of terwijl één van de apparaten aanstaat. De tijd verschijnt gedurende 7 seconden in het display.

- Druk kort op CLOCK/TIMER (enkel op het systeem).

→ In het display verschijnt "10:38" (de huidige tijd).
→ Is de klok niet ingesteld dan verschijnt “- - - - -”.

Instellen van de klok

Deze klok heeft een 24-uurssysteem bijvoorbeeld "00:00" of "23:53". Voor u de klok instelt moet u ervoor zorgen dat de tijd in het display weergegeven wordt.

1 Druk op CLOCK/TIMER om de tijd weer te geven.
→ "00:00" of de huidige tijd begint te knipperen.
2 Stel het uur in met ◀◀ of ▶▶.
3 Stel de minuten in met ◀ of ►
4 Druk opnieuw op CLOCK/TIMER om de ingestelde tijd vast te leggen.
→ De klok begint te lopen.
- Druk op ■ om het instellen van de klok te beëindigen zonder de ingestelde tijd op te slaan.

Opmerkingen:

• Als tijdens het instellen van de klok gedurende 90 seconden geen enkele toets ingedrukt wordt dan wordt het instellen automatisch beeindigd.
• In geval van stroomonderbreking wordt de ingestelde tijd gewist.

TIMER INSLAPEN MET DE TIMER

Instellen van de timer

• De cd-speler of tuner kunnen op een ingestelde tijd automatisch aangezet worden. Zo kan het systeem als wekker dienen.
• Controleer of de klok juist staat voor u de timer instelt.
• Eens de timer ingesteld is, blijft deze ingeschakeld.
• Als het systeem met de timer aangezet wordt dan staat het volume eerst op minimum en wordt vervolgens steeds harder tot op het niveau waarop het stond toen u het systeem voor het laatst stand-by zette.

1 Houd CLOCK/TIMER langer dan 2 seconden ingedrukt om de timer te kiezen.
→ "OO:OO" of de laatste timerinstelling begint te knipperen. Het woord TIMER begint te knipperen.
→ Het apparaat dat het laatst voor de timer gekozen werd, is verlicht terwijl de andere apparaten knipperen.
2 Druk op CD of TUNER om het gewenste apparaat te kiezen.
3 Druk op ◀◀ of ▶▶ om het uur in te stellen van de tijd waarop de timer moet starten.
4 Druk op ◀ of ▶l om de minuten in te stellen van de tijd waarop de timer moet starten.

5 Druk op CLOCK/TIMER om de starttijd op te slaan.

→ De timer is nu ingeschakeld.
→ Het woord TIMER blijft branden in het display.

- Op de ingestelde tijd zet de timer het gekozen apparaat aan.

→ Het gekozen apparaat begint te spelen.

Opmerkingen:

• Als tijdens het instellen van de timer gedurende 90 seconden geen enkele toets ingedrukt wordt dan wordt het instellen automatisch beeindigd.
• Als u TUNER gekozen heeft dan wordt de zender waar u het laatst op afgestemd heeft aangezet.
• Als u CD gekozen heeft dan wordt het eerste nummer van de cd die u als laatste gekozen heeft afgespeeld. Als alle cd-vakken leeg zijn dan wordt in plaats van de cd-speler de tuner gekozen.

Uitschakelen van de timer

1 Druk langer dan 2 seconden op CLOCK/TIMER.
2 Druk op ■ op het systeem om de timer uit te schakelen.

→ De timer is nu uitgeschakeld.
→ In het display verschijnt "OFF" (uit) en het woord TIMER verdwijnt.

Opnieuw inschakelen van de timer (zelfde tijd en zelfde apparaat)

1 Druk langer dan 2 seconden op CLOCK/TIMER.
2 Druk nogmaals op CLOCK/TIMER op de starttijd vast te leggen.

→ De timer is nu ingeschakeld.
→ In het display verschijnt het woord TIMER.

Inslapen met de timer (enkel via de afstandsbediening)

Met deze functie kunt u een bepaalde tijdsduur kiezen waarna het systeem automatisch stand-by schakelt.

• Druk herhaaldelijk op SLEEP TIMER op de afstandsbediening om een tijdsduur te kiezen.
  → U kunt kiezen uit de volgende tijdsduren (weergegeven in minuten): 60 → 45 → 30 → 15 → OFF (uit) → 60 ...
  → In het display verschijnt "SLEEP XX" of "OFF" (uit). "XX" is het aantal minuten.
• Wanneer u de gewenste tijdsduur bereikt heeft, druk dan niet meer op SLEEP TIMER.
  → Als dit aantal minuten verstreken is dan schakelt het systeem automatisch stand-by.

Uitschakelen van het inslapen met de timer

- Druk herhaaldelijk op SLEEP TIMER tot in het display "OFF" (uit) verschijnt, of druk op de STANDBY ON-toets.

TECHNISCHE GEGEVENS

Technische Gegevens

VERSTERKER

Uitgangsvermogen

Bij DPL

Linker-/rechterkanaal 2 x 40 W MPO /

2 x 20 W RMS (1)

Middenkanaal.... 40 W MPO / 20 W RMS, 6 Ω

Surround-kanaal 2 x 20 W MPO /

.2 x 10 W RMS, 3 Ω

Bij stereo 2 x 40 W MPO / 2 x 20 W RMS (1)

Signaal/ruisverhouding ≥ 75 dBA (IEC)

Frequentiebereik.... 40 - 20.000 Hz, ± 3 dB

Ingangsgevoeligheid

AUX In 450 mV

Uitgangen

Luidsprekers (links/rechts) ≥ 6 Ω

Middenluidspreker ≥ 6 Ω

Surround-luidspreker ≥ 3 Ω

Hoofdtelefoon 32 Ω - 1000 Ω

Subwoofer Out 1,5 V ± 2 dB, > 22.000 Ω

Signaal/ruisverhouding ≥ 76 dBA

Kanaalscheiding ≥ 79 dB (1 kHz)

Totale harmonische vervorming .... < 0,02% (1 kHz)

TUNER

Signaal/ruisverhouding

Gewicht (zonder luidsprekers) 6,7 kg

Wijzigingen voorbehouden

ONDERHOUD VERHELPEN VAN STORINGEN

Onderhoud

Schoonmaken van het systeem

- Gebruik een zachte doek die u vochtig maakt met een zacht schoonmaakmiddel. Gebruik geen schoonmaakmiddelen die alcohol, spiritus, ammonia of bijtende middelen bevatten.

Schoonmaken van de cd's

- Als een cd vuil geworden is, maak die dan schoon met een poetsdoek. Wrijf de cd vanuit het midden schoon.

- Gebruik geen oplosmiddelen zoals benzine, verdunner, reinigers die in de handel verkrijgbaar zijn of antistatische sprays die bedoeld zijn voor analoge platen.

Schoonmaken van de CD-lens

- Na langdurig gebruik kan zich vuil en stof verzamelen op de cd-lens. Voor een goede afspeelkwaliteit dient de lens schoongemaakt te worden met Philips-lensreiniger of met een ander reinigingsmiddel dat in de handel verkrijgbaar is. Volg de aanwijzingen die bij de lensreiniger zitten.

Schoonmaken van de koppen en de bandgeleiders

• Voor een goede opname- en afspeelkwaliteit moet u de koppen, de toonas(sen) en de aandrukrol(len) telkens na ongeveer 50 uur gebruik schoonmaken.
• Gebruik een wattenstaafje met een beetje reinigingsvloeistof of alcohol.
• U kunt de koppen ook schoonmaken door een schoonmaakcassette eenmaal af te spelen.

Demagnetiseren van de koppen

- Gebruik een demagnetiseercassette die u bij uw leverancier kunt verkrijgen.

Waarschuwing! Probeer in geen geval zelf het systeem te repareren want dan vervalt degarantie. Maak het apparaat niet open want dan loopt u het risico een elektrische schok te krijgen.

• Als zich een probleem voordoet, controleer dan eerst de punten op de onderstaande lijst voor u het systeem in reparatie geeft.
• Kunt u het probleem niet oplossen aan de hand van deze aanwijzingen, raadpleeg dan uw leverancier of serviceorganisatie.

Bediening van de cd-speler

In het display staat "NO DISC" (geen cd).

• De cd ligt ondersteboven in de lade.
  → Leg de cd met de bedrukte kant naar boven.
• De lens is beslagen.
  → Wacht tot de lens geacclimatiseerd is.
• Er ligt geen cd in de cd-lade.
  → Leg er een cd in.
• Er zit vuil of krassen op de cd of de cd is vervormd.
  → Gebruik een andere cd of maak de cd schoon.
• Er zit vuil of stof op de cd.
  → Zie hoofdstuk onder Onderhoud.

In het display staat "DISC NOT FINALIZED".

• Er is niet correct opgenomen op de CD-R-DA of CD-RW-DA disc voor gebruik op een normale cd-speler.
  → Lees de gebruiksaanwijzing van uw CD-Rewritable of cd-recorder over het maken van een opname.
• Er zit vuil of krassen op de cd.
  → Gebruik een andere cd of maak de cd schoon.

Radio-ontvangst

Slechte radio-ontvangst.

• Het signaal is te zwak.
  → Richt de antenne.
  → Sluit een buitenantenne aan voor een betere ontvangst.
• De stereosysteem staat te dicht bij een tv of videorecorder.
  → Zet het stereosysteem verder van de tv of videorecorder af.

VERHELPEN VAN STORINGEN

Bediening van het cassettedeck

In het display staat "RECORDING ACTIVE" (aan het opnemen).

• Het cassettedeck is bezig met opnemen.
  → Beëindig de opname of wacht tot die klaar is.

In het display staat "TAPE DUBBING ONLY" (enkel kopieren cassettes).

• Kopiären kan enkel als het cassettedeck gekozen is.
  → Kies het cassettedeck.

Opnemen en afspelen lukt niet, of verzwakt geluid.

• Vuil op de koppen, toonassen of aandrukrollen.
  → Zie hoofdstuk 'Schoonmaken van de koppen en bandgeleiders'.
• De opname/weergavekop is magnetisch geworden.
  → Gebruik een demagnetiseercassette.

Algemeen

Het systeem reageert niet als er een toets ingedrukt wordt.

• Elektrostatische ontlading.
→ Druk op STANDBY-ON om het systeem uit te zetten, haal de stekker uit het stopcontact, steek deze er daarna weer in en zet het systeem weer aan.

Geen of bijna geen geluid.

• Het volume staat te zacht.
  → Stel het volume in.
• De hoofdtelefoon is aangesloten.
  → Maak de hoofdtelefoon los.
• De luidsprekers zijn verkeerd of niet aangesloten.
  → Controleer of de luidsprekers goed aangesloten zijn.
  → Controleer of de afgestripte luidsprekerkabel in de klem zit.

Linker- en rechterkanaal zijn verwisseld.

• De luidsprekers zijn verkeerd aangesloten.
  → Controleer de aansluitingen en de plaats van de luidsprekers.

Er zijn te weinig lage tonen of het lijkt alsof de ruimtelijke plaatsing van de muziekinstrumenten niet klopt.

• De luidsprekers zijn verkeerd aangesloten.
  → Controleer of de luidsprekers in fase aangesloten zijn; rode/zwarte draden aan rode/zwarte klemmen.

Het systeem reageert niet op de afstandsbediening.

• U heeft het verkeerde apparaat gekozen.
  → Kies het juiste apparaat (CD, TUNER enz.) voor u op een andere toets drukt (▶, ◀◀, ▶I, enz.).
• U zit te ver van het systeem af.
  → Ga dichter bij het systeem zitten.
• De batterijen zitten verkeerd in de afstandsbediening.
  → Let bij het plaatsen van de batterijen op de aangegeven polariteit (+ en -).
• De batterijen zijn leeg.
  → Vervang de batterijen.

De timer werkt niet.

• De klok is niet ingesteld.
  → Stel de klok in.
• De timer is niet ingeschakeld.
  → Druk op CLOCK/TIMER om de timer in te schakelen.
• Het systeem is aan het kopieren/opnemen.
  → Beëindig het kopieren/opnemen.

De instellingen van de klok zijn gewist.

• De stroom is uitgevallen.
  → Stel de klok opnieuw in.

Er verschijnt automatisch informatie in het display en de toetsen knipperen continu.

• Het demonstratieprogramma is bezig.
  → Houd ■ (enkel op het systeem) gedurende 5 seconden ingedrukt om het demonstratieprogramma te beëindigen.

Geen enkele van de verlichte toetsen brandt.

• Het equalizer-display staat in de nachtstand.
  → Druk op JOG naar een ander equalizer- display.
