GEBRUIKSAANWIJZING KS-AX5602 JVC

Dank u voor de aanschaf van een JVC-product. Lees alvorens gebruik deze gebruiksaanwijzing even door zodat u de werking goed begrijpt en het toestel optimaal kunt benutten.

Voor de veiligheid....

• Stel het volume niet te hoog in. Met een te hoog volume zult u geluiden van buiten mogelijk niet horen met mogelijk ongelukken tot gevolg.
• Stop de auto alvorens ingewikkelde bedieningen uit te voeren.

VOORZORGEN EN OPMERKINGEN

Dit toestel is ontworpen voor gebruik met 12 V GELIJKSTROOM, NEGATIEF-GEAARDE elektrische systemen.

• Dit toestel gebruikt een BTL (Balanced Transformerless) versterkingscircuit, m.a.w. een "zwevend aardingssysteem". Let derhalve op het volgende:
  Verbind de "⊖" aansluitingen van de luidsprekers niet met elkaar.
  Sluit de "⊖" aansluitingen van de luidsprekers niet op het chassis of een metalen onderdeel aan.
• Voorkom kortsluiting en bedek derhalve de niet-gebruikte aansluitingen met isolatieband.
• Bij gebruik van een verlengsnoer, moet deze zo dik en kort als mogelijk zijn; sluit stevig aan en bedek met isolatieband.
• Zorg dat er voldoende afstand tussen de antenne en de draden van dit toestel is.
• Gebruik wanneer u de zekering vervangt alleen een 40 A-zekering.
• Zorg dat er geen vocht, zand en metalen voorwerpen in het toestel komen.
• Veeg stof indien nodig weg zodat de ventilatie van het toestel niet wordt geblokkeerd.
• Het langdurig luisteren naar een cassette, de radio, CD, digitale audiospeler, etc. met een hoog volume ingesteld wanneer de motor is uitgeschakeld of stationair draait, zal de accu uitputten.
• Dit toestel wordt zeer heet. Raak het toestel tijdens de werking en tevens direct na de werking niet aan. Demonteer het toestel NIET. Er zijn geen door de gebruiker te repareren onderdelen in het toestel.

INSTALLEREN

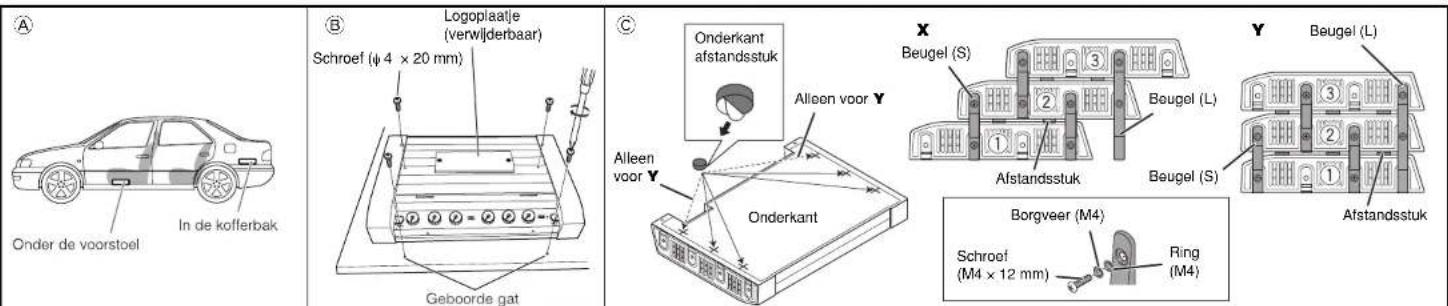

De volgende afbeelding toont een standaardinstallatie. Afhankelijk van uw auto is de installatie mogelijk wat anders. Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor vragen of informatie aangaande het installeren.

(A) Bevestig dit toestel op een stevig oppervlak, bijvoorbeeld in de kofferbak of onder de voorstoel.
- Het toestel wekt hitte op. Installeer het derhalve niet in de buurt van ontvlambare voorwerpen. Installeer op een plaats waar hitte van het toestel kan worden afgevoerd.
- Installeer het toestel niet op plaatsen die aan warmte onderhevig zijn, zoals bijvoorbeeld bij de radiator of verwarming. Installeer het toestel niet in het handschoenenkastje of in afgesloten ruimtes, zoals onder de vloermat, waar warmte van het toestel niet goed kan worden afgevoerd.
- Controleer dat door het veranderen van de stoelpositie geen bedrading van het toestel wordt geraakt indien u het toestel onder de voorstoel gaat installeren.

⑧ Gebruik beslist de bijgeleverde schroeven voor het bevestigen van dit toestel. Het toestel wordt mogelijk niet goed bevestigd of onderdelen in het toestel worden beschadigd bij gebruik van andere schroeven.

- Zorg er voordat u gaatjes in de kofferbak boort voor dat er voldoende ruimte onder de kofferbak is zodat u geen gat in de benzinetank boort.

- Maak de bedieningskap van het apparaat los voordat u het apparaat installeert (zie "REGELAARS" op pagina 3).

- Gebruik de bijgeleverde zeshoekige sleutel (3 mm) voor het verwijderen en het 180 graden draaien van het logoplaatie.

© Als u meer dan een JVC-versterker gebruikt, kunt u er met behulp van de meegeleverde beugels, schroeven en ringen maximaal drie boven elkaar monteren. Dit kan op twee manieren, X en Y. Zorg ervoor dat u de laagste versterker (1) direct na ⑧ monteert.

- Bevestig, voor u de versterkers opstapelt, de meegeleverde afstandsstukken op "+" op de onderkant van versterkers ② en ③.

- Bevestig de versterkers zoals afgebeeld aan beide zijden met de juiste beugels. De beugels (L) worden alleen voor versterker ③ gebruikt.

- Maak, voordat u de versterkers volgens X opstapelt, eerst de aansluitingen met de voeding (zie "STROOMTOEVOER") en met de luidsprekers (zie "AANSLUITEN VAN LUIDSPREKERS" op pagina 2).

- Het is aan te bevelen de versterkers volgens X te stapelen, zodat u de knoppen van elke versterker goed kunt bedienen.

Bij het verbinden...

1 Verwijder ongeveer 7 mm tot 10 mm isolatie van het snoer zodat een stukje van de geleiderdraad bloot ligt.
2 Los de zeshoekige schroef van de aansluiting met de bijgeleverde zeshoekige sleutel en steek de geleiderdraad in de aansluiting. Draai de schroef vervolgens vast zodat de geleiderdraad vast in de aansluiting zit.

Opmerking

• Ongeveer 7 mm tot 10 mm van de geleiderdraad dient bloot te liggen.
• Een korter gedeelte veroorzaakt een slechte geleiding.
• Een langer gedeelte kan kortsluiting veroorzaken.
• Gebruik een geschikte zeshoekige sleutel voor iedere aansluiting.
• 4 mm: + B aansluiting en GND aansluiting
• 3 mm: Aansluitpunt REM en aansluitpunten luidsprekers

STROOMTOEVOER

LET OP

Voorkom kortsluiting bij het verbinden en zorg derhalve dat de negatieve pool van de accu is ontkoppeld.

• Bij gebruik van een stroomsnoer (los verkrijgbaar), moet u beslist een 40 A zekering, als afgebeeld, bij de accu plaatsen.
• Verbind het stroomdraad (stroomsnoer) via welke spanning wordt geleverd direct met de “⊕” aansluiting van de accu nadat alle andere verbindingen zijn gemaakt.

Het juiste stroomdraad dat met iedere POWER aansluiting wordt verbonden, is als volgt.
B en GND: doorsnee van 8 mftot 21 mm²

REM: doorsnee van 0,8 mm² lot 8 mm²

- Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor vragen m.b.t. de dikte van het spanningsdraad, etc.

⑧ Indien u een JVC auto-receiver met afstandsdraad heeft, moet u deze met de REM aansluiting van dit toestel verbinden.

b Indien u een toestel zonder afstandsdraad heeft, moet u deze verbinden met het accessoire-circuit van de auto dat door de contactschakelaar wordt geactiveerd. In dit geval wordt er mogelijk ruis opgewekt wanneer de auto-receiver wordt in- of uitgeschakeld. U kunt dit voorkomen door de auto-receiver zelf niet in- en uit te schakelen. De auto-receiver wordt dan in- en uitgeschakeld in overeenstemming met de aan- en uitstand van de contactschakelaar van de auto.

Indien het POWER/PROTECTOR lampje rood oplicht, betekent dit dat de luidsprekerverbindingen of andere verbindingen verkeerd zijn (zie "OPLOSSEN VAN PROBLEMEN" op bladzijde 3). Controleer in dit geval of de luidsprekerverbindingen en andere verbindingen correct zijn.

LUIDSPREKERSYSTEMEN

Let op het volgende:

• Sluit de "⊖" aansluitingen van de luidsprekers beslist niet op een gezamelijk punt aan.
• Indien er voor de linker-/rechterluidsprekers en voor-/achterluidsprekers een gemeenschappelijk aardedraad is, kan dit toestel niet worden gebruikt. U moet in dit geval de bedrading veranderen. Gebruik altijd onafhankelijke aardedraden voor de luidsprekers.
• Gebruik luidsprekers met een impedantie van 2 Ω t/m 8 Ω (4 Ω t/m 8 Ω: bij gebruik van de geschakelde "brug" functie).
• Gebruik luidsprekers met voldoende capaciteit voor dit toestel.

Het juiste stroomdraad dat met iedere SPEAKER OUTPUT aansluiting wordt verbonden, is als volgt. Doorsnee van 0,8 mm² tot 8 mm²

Voor de KS-AX6604:

Indien u 4 luidsprekers met het toestel heeft verbonden, worden de teruggemengde signalen

(voor en achter) via de PRE OUT aansluitingen uitgestuurd.

Voor de KS-AX5602:

De binnenkomende signalen worden via de PRE OUT aansluitingen uitgestuurd.

Het verbinden is afhankelijk van het aantal luidsprekers dat u in uw auto heeft. Kies de juiste methode voor het verbinden aan de hand van de volgende afbeeldingen.

Meer over het verbinden: Zorg dat alle verbindingen stevig zijn. Losse verbindingen veroorzaken hitte-opwekking en mogelijk ernstige ongelukken vanwege contact-weerstand, etc. Zet snoeren en draden goed vast, bedek met isolatieband en leid ze onder de vloermat.

KS-AX6604

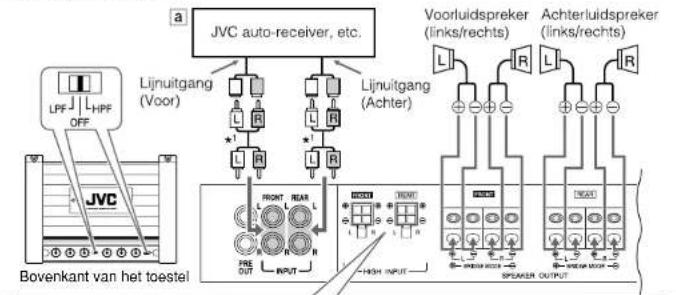

4-luldsprekersysteem

b Luidsprekeringangsaansluiting

2-luidsprekersysteem plus subwoofer—Bridge Mode (Geschakelde "brug" functie) ^*2

b Luidsprekeringangsaansluiting

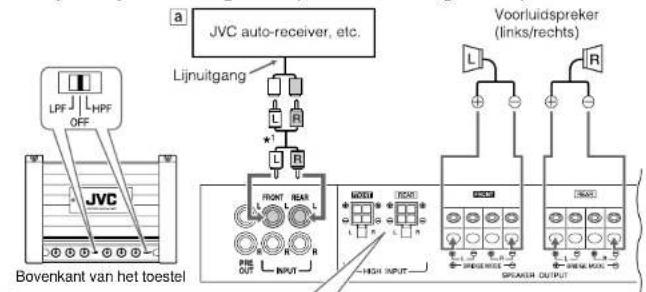

2-luldsprekersysteem—Bridge Mode (Geschakelde "brug" functle) ⁴

b Luidsprekeringangsaansluiting

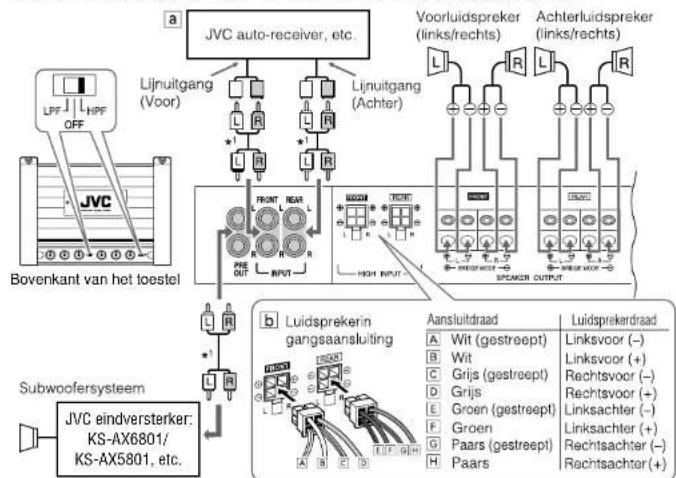

4-luidsprekersysteem plus subwoofer (PRE OUT)

Teruggemengde signalen worden via de PRE OUT aansluitingen uitgestuurd.

a Indlen uw receiver een lijnuitgang heeft, verbindt u deze lijnuitgang (van de receiver) met de INPUT aansluitingen van dit toestel.
b Indien uw receiver GEEN lijnuitgang heeft, verbindt u de luidsprekeraansluiting (van de receiver) met de HIGH INPUT aansluiting van dit toestel.

KS-AX5602
2-luldsprekersysteem

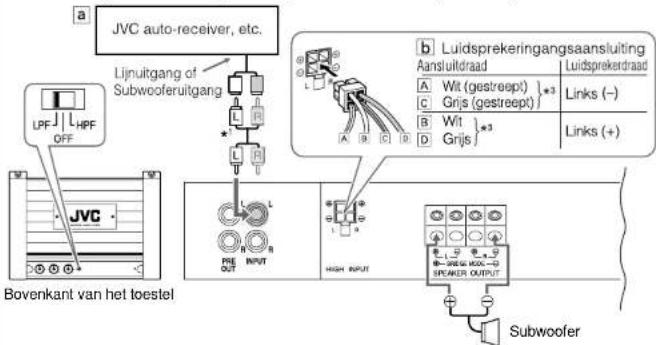

Subwoofersysteem—Bridge Mode (Geschakelde "brug" functie) ²

2-luidsprekersysteem (2 versterkers)—Bridge Mode (Geschakelde "brug" functie) ^*2

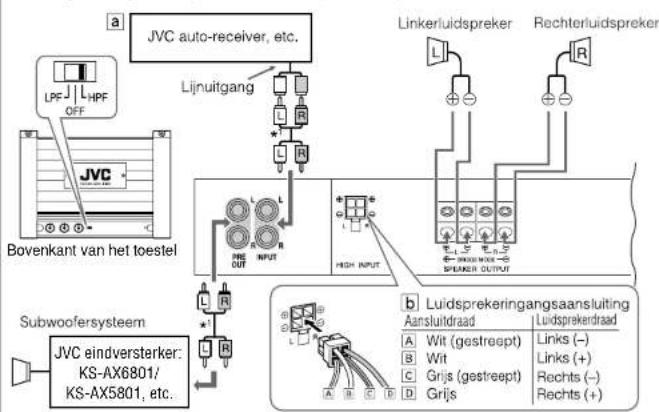

2-luidsprekersysteem plus subwoofer (PRE OUT)

*! Niet bij dit toestel geleverd.
*2 Bridge Mode (Geschakelde "brug" functie): Verbind de lijnuitgang van de receiver met de linker (L) aansluiting van dit loestel.
*3 Verbind beide draden beslist met het snoer van de gewenste luidspreker.

A

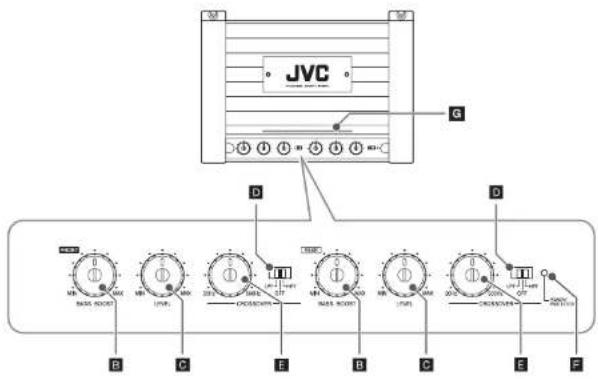

Bedieningskap

De volgende knoppen worden toegankelijk door de zeskantige schroeven met behulp van de meegeleverde zeshoekige sleutel (3 mm) te verwijderen en de bedieningskap los te maken. Maak de kap weer vast wanneer u klaar bent.

KS-AX6604

KS-AX5602

BBASS BOOST regelaar

oor deze regelaar te draaien, wordt de 45 Hz frequentie vanaf 0 dB t/m +18 dB versterkt. Stel het niveau in terwijl u het geluid beluistert. Deze regelaar is bij het verlaten van de fabriek in de MIN stand gesteld.

Ingangsniveauregelaar

(LEVEL)

Het ingangsniveau kan met deze regelaar worden veranderd indien dit toestel met andere apparatuur is verbonden. Stel het niveau in terwijl u het geluid beluistert. Deze regelaar is bij het verlaten van de fabriek in de MIN stand gesteld.

DSchakelaar voor drempelfrequentiefi Iter

OFF: Laat normaliter in deze stand. De schakelaar is bij het verlaten van de fabriek in deze stand gesteld.

LPF: Druk in deze stand om het laag-doorlaatfi Iter (LPF) te activeren. (De laag-doorlaatfi Iter verstuurt de frequenties die lager dan de drempelfrequentie zijn).

HPF: Met deze stand wordt het hoog-doorlaatfi Iter (HPF) geactiveerd. (De hoog-doorlaatfi Iter verstuurt de frequenties die hoger dan de drempelfrequentie zijn).

E CROSSOVER frequentieregelaar

Door deze regelaar te draaien, wordt de drempelfrequentie vanaf 30 Hz t/m 500 Hz ingesteld. Stel het niveau in terwijl u het geluid beluistert. Deze regelaar is bij het verlaten van de fabriek in de 30 Hz stand gesteld.

F POWER/PROTECTOR lampje

Het lampje licht groen op wanneer het toestel is ingschakeld. Er is mogelijk een probleem indien het lampje niet oplicht of rood oplicht terwijl het toestel is ingeschakeld (zie "OPLOSSEN VAN PROBLEMEN").

Stroomindicator

Het blauwe lampje licht op wanneer het toestel is ingeschakeld.

OPLOSSEN VAN PROBLEMEN

Raadpleeg uw JVC auto-audiohandelaar of de plaats van aankoop voor details.

Het POWER/PROTECTOR lampje licht niet op.

- Vervang de zekering indien de huidige is doorgebrand.

- Verbind de aardedraad goed met een metalen onderdeel van de auto.

- Schakel de met dit toestel verbonden apparatuur in.

- Gebruik een relais indien u meerdere versterkers met uw systeem gebruikt.

- Controleer het accuvoltage (11 V t/m 16 V).

Het POWER/PROTECTOR lampje licht rood op en/of het toestel wordt abnormaal warm.

- Gebruik luidsprekers met een geschikte impedantie.

• Corigeer de luidsprekerbedrading indien deze kortsluiting maken.

- Laat het toestel uitgeschakeld zodat het kan afkoelen.

Geen geluid.

- Controleer de verbindingen van de stroomtoevoer (zie "STROOMTOEVOER" op bladzijde 1). - Verbind de RCA-pensnoeren met de INPUT aansluitingen of de luidsprekeringang met de HIGH INPUT aansluiting.

U hoort ruis.

• Houd de stroomsnoeren uit de buurt van de RCA-pensnoeren.

- Zorg dat de RCA-pensnoeren niet te dicht bij andere elektrische kabels van de auto liggen.

- Verbind de aardedraad goed met een metalen onderdeel van de auto.

- Zorg dat de negatieve stroomdraden beslist geen contact maken met het autochassis.

• Vervang de stekkers of gebruik stekkers met weerstand.

- Sluit een bypass-condensator tussen de accessoire-schakelaars (claxon, ventilator, etc.) aan.

Er wordt ruis opgewekt wanneer u het toestel met een AM (MW/LW) tuner verbindt.

- Zorg voor afstand tussen de luidspreker- en stroomsnoeren en het antennedraad.

TECHNISCHE GEGEVENS

Maximaal uitgangsvermogent 800 W

RMS-vermogen KS-AX6604: 100 W RMS x 4 kanalen met 4 Ω en ≤ 1% THD + N

KS-AX5602: 150 W RMS x 2 kanalen met 4 Ω en ≤ 1% THD + N

Lastimpedantie

4 Ω (2 Ω to 8 Ω toelaatbaar)

4 Ω (4 Ω to 8 Ω toelaatbaar) (Geschakelde "brug" functie)

Frequentierespons 5 Hz to 50 kHz* (+0, -3 dB)

* Subsonische fi Iter limiteert de extreme lage frequentiesignalen

lager dan 20 Hz.

Ingangsgevoeligheid/Impedantie

2 V/45 kΩ (0,3 V to 6 V, variable)

Vervorming Minder dan 0.04% (bij 1 kHz)

Signaal-tot-ruisverhouding 80 dBA (referentie: 1 W in 4 Ω)

Spanningsverelsten 14,4 V gellijkstroom (11 V to 16 V toelaatbaar)

Aarding Negatief

Afmetingen (B/H/D) 400 mm × 60 mm × 288 mm

Gewicht (bij benadering) KS-AX6604: 5,3 kg

KS-AX5602: 5,2 kg

Bijgeleverde

accessoires

Luidsprekeringangsstekker

KS-AX6604: 4P × 2

KS-AX5602: 4P × 1

Schroef (φ 4 × 20 mm) × 4

Zeshoekige sleutel

4 mm × 1

3 mm × 1

Afstandsstuk × 6

Beugel

L×1

S × 2

Schroef (M4 × 12 mm) × 6

Ring (M4) × 6

Borgveer (M4) × 6

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.
