Type product	Autoradio
Merk	Grundig
Model	Challenge 200
Afmetingen	Standaard 1 DIN (ongeveer 180 x 50 mm)
Gewicht	ca. 0,5 kg
Voeding	12 V gelijkstroom (auto-accu)
Zekering	5 A vlakke zekering (DIN 72581)
Frequentiebereik FM	87,5 – 108 MHz
Uitgangsvermogen	4 x 5 W sinus (DIN 45324), 4 x 10 W piek
Luidsprekerimpedantie	4 Ω
Cassettespeler	Ja, voor C60/C90 cassettes, CR-band optimalisatie
Radiofuncties	FM stereo, automatische zenderzoeker (2-traps), handmatig afstemmen, Autostore (6 voorkeuzes), verkeersinformatie
Antenne	75 Ω impedantie
Onderhoud	Reiniging afschermkapje met zachte doek, geluidskop reinigen om de 50-100 bedrijfsuren met reinigingscassette
Veiligheid	Volume niet te hoog in verkeer; functies voor vertrek bekendmaken
Montage	Inbouwframe meegeleverd, geschikt voor inbouw in dashboard
Reparatie	Alleen door dealer; garantie bij intact zegel
CE-markering	Voldoet aan EMV-richtlijnen (EN 55013, EN 55020)

Veelgestelde vragen - Challenge 200 GRUNDIG

Hoe schakel ik de autoradio in?

Hoe stel ik zenders handmatig in?

Wat is Autostore en hoe gebruik ik het?

Hoe reinig ik de geluidskop van de cassettespeler?

Welke zekering heeft de autoradio?

Kan ik de radio met het contactslot in- en uitschakelen?

Hoe schakel ik verkeersinformatie in of uit?

Wat is het maximale uitgangsvermogen?

Hoe verwijder ik de autoradio uit het dashboard?

Wat te doen bij slechte radio-ontvangst?

GEBRUIKSAANWIJZING Challenge 200 GRUNDIG

Inbouwen van het toestel 2

Verkeersveiligheid 2

Antenne....2

In- en uitschakelen ....2

Versterker in één oogopslag 3

Cassette in één oogopslag 3

Radio in één oogopslag 4

Ontvangstomstandigheden 4

Stereo-uitzendingen 4

Autostore (U= - gebied) ....4

Gebied kiezen....5

Zenders/programma's in het geheugen opslaan 6

Opgeslagen zenders/programma's oproepen 6

Inbouwmateriaal en accessoires .....7

Inbouwframe erin zetten 7

Antenne aansluiten 7

Voedingsspanningen ....7

Luidsprekers 7

Zekering 8

Autoradio erin schuiven......8

Autoradio eruit trekken....8

In geval van een defect ....8

Onderhoud

De totale opbouw van het toestel garandeert een langdurig onderhoudsvrij gebruik.

Mocht er een storing optreden, wendt u zich dan a.u.b. tot uw dealer.

Zie ook „In geval van een defect" (aan het einde van het boekje).

Het afschermkapje alleen met een zachte, stofopnemende en antistatische doek reinigen. Poets- en reinigingsmiddelen kunnen het oppervlak van het afschermkapje beschadigen.

De geluidskop moet vrij van bandresten zijn, om verlies bij het weergeven van hoge tonen te voorkomen. Daarom dient u de geluidskop om de 50...100 bedrijfsuren met een reini-gingscassette te reinigen.

CE

Het toestel voldoet aan de EMV-veiligheidseisen (EG-richtlijn 89/336 EEG en 93/68/EEG) conform de normen EN 55013 en EN 55020.

Technische en optische wijzigingen voorbehouden!

Uw aandacht voor ...

Inbouwen van het toestel

Deze gebruiksaanwijzing gaat ervan uit, dat uw autoradio door een vakman deskundig aangesloten en ingebouwd is.

Als u het toestel zelf wilt inbouwen, neem dan beslist het hoofdstuk „Montage en demontage” op de pagina's 7/8 en de afbeeldingen aan het begin van het boekje in acht.

Verkeersveiligheid

Maak uzelf voordat u gaat rijden vertrouwd met de verschillende functies van uw autoradio (b.v. zenders in het geheugen opslaan).

Volume:

Door een te hard volume kunt u uzelf en anderen in het verkeer in gevaar brengen. Stel daarom het volume steeds zo in, dat u geluiden van buitenaf (b.v. claxons, ziekenwagens, politiewagens enz.) nog kunt horen.

Antenne

De autoradio is voor de aansluiting op een 75Ω-antenne (impedantie) geschikt.

Verlenging van het antennesnoer, b.v. bij montage achter op de wagen, kan de ontvangst verslechteren.

In- en uitschakelen

- met de contact-/startschakelaar

Met de contact-/startschakelaar van het voertuig kunt u de met de 0 combiknop ingeschakelde autoradio uit- en inschakelen (zie voedingsspanningen / A4 ....+12 V stand byspanning, pagina 8).

- op de autoradio

Met de -combiknop kunt u de autoradio in- en uitschakelen, als de autoradio ...

• met de contact-/startschakelaar ingeschakeld is c.q.
• niet via de contact-/startschakelaar aangesloten is.

Versterker in één oogopslag

In- en uitschakelen op het toestel

Uit In

Display donker: Toestel uitgeschakeld.

Volume 01 (Volume)

Combiknop draaien:

Volume - ↻ +

Klankregelaar TONE

Cassette in één oogopslag

Cassettes worden bij auto-radiogebruik aan een hoge thermischer belasting blootgesteld. Daarom alleen goede en hittebestendige C60- en C90-cassettes van een bekend merk gebruiken.

Tip: Het toestel is voor CR (chroomdioxide)-bandjes geoptimaliseerd.

De cassette-weergave wordt, als verkeers-informatie geactiveerd is, tijdens de verkeersinformatie onderbroken.

Actuele verkeersinformatie onderbreken:

○VF -toets kort indrukken.

Radio-modus → Cassette-modus

Cassette in het cassettevakje schuiven, tot ze vastklikt.

Snel vooruitspoelen

▲ -> -toets indrukken tot deze vastklikt.

Vooruitspoelen afbreken

▲ -> -toet losklikken.

Aan het einde van de band wordt het vooruitspoelen automatisch beëindigd en wordt er op radio geschakeld.

Cassette eruit schuiven

▲→-toetsen gelijktijdig tot aan de aanslag indrukken.

Het toestel schuift de cassette eruit en schakelt op radio-modus.

De eruit gesprongen cassette kan in het toestel blijven.

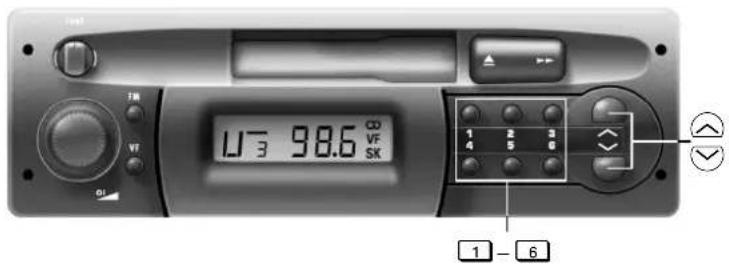

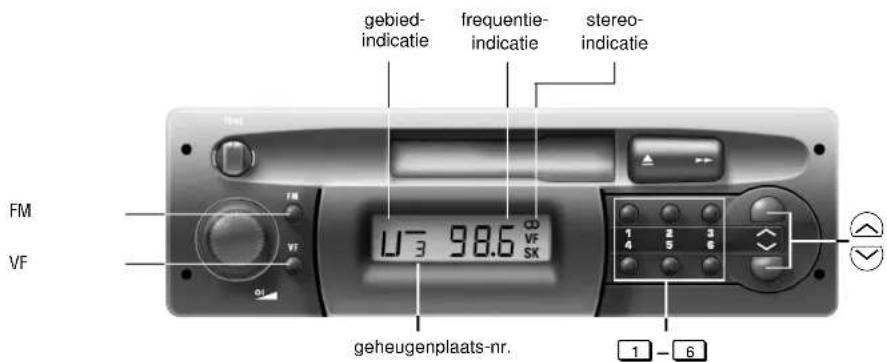

Radio in één oogopslag

Ontvangstomstandigheden

Tijdens het rijden veranderen de ontvangstom voortdurend.

Bergen, gebouwen of bruggen kunnen de ont- vangst verslechteren.

Dit geldt vooral, als u ver van de zender verwijderd bent.

Stereo-uitzendingen

∞ Stereoteken in het display bij FM-stereo-uitzendingen.

Bij zwakker wordende zenders volgt er een glijdende overgang van stereo- naar monoweergave.

Autostore (U= -gebied)

6 FM-zenders van uw ontvangstgebied worden automatisch op geheugenplaatsen

○①... ○⑥ in het U=gebied opgeslagen.

in het geheugen opslaan

d.w.z. het automatische zendergeheugen (autostore) opnieuw met zenders indelen:

- bij verandering van ontvangstplaats (b.v. in de vakantie)

of

- als u het toestel voor het eerst in gebruik neemt.

-gebiedtoets FM langer dan 2 seconden indrukken tot het toestel geluidloos schakelt.

NL 4

Het opslaan is afgesloten nadat max. 3 door- lopen over het gehele frequentiegebied uitge- voerd zijn. De zoekgevoeligheid wordt daarbij na de 2e doorloop verhoogd.

Vervolgens hoort u een zender op geheugenplaats 1.

I verschijnt in het display

Geheugenplaats ○①: eerste zender

Geheugenplaats ○②: tweede zender enz.

Alleen zenders met verkeersinformatie vastleggen, als >VF< in het display.

Standby voor meldingen (VF) aan-/uit:

O- toets VF indrukken.

Oproepen

Indien het U = -gebied nog niet ingeschakeld is:

○-toets FM zo vaak even indrukken, tot

U = in het display verschijnt.

Geheugenplaats kiezen:

desbetreffende toets Ⓐ1t/m Ⓐ6indrukken.

Als u de voordelen van autostore niet wilt gebruiken, kunt u op de geheugenplaatsen van het U=-gebied ook handmatig zenders zetten:

zie daarvoor » Gebied kiezen «

Om het aantal geheugenplaatsen in het U-gebied te verhogen, beschikt uw over 2

U gebieden:

U^- en U =

Omschakelen tussen de U-gebieden met de

○-foets FM (doorschakeltoets).

O-foets FM kort indrukken:

U-of

U=in het display.

Zenders instellen

Zoekfunctie

Eerst:

Alleen zenders met verkeersinformatie vastleggen, als >VF< in het display.

Standby voor meldingen (VF) aan-/uit:

○-toets VF indrukken.

- c.q. -toets kort indrukken:

naar hogere frequentie naar lagere frequentie

Automatisch omschakelen van de zoekgevoeligheid (2 trappen

- c.q. -toets kort indrukken:

het zoeken stopt ...

- in de 1e doorloop (over het gehele frequentiegebied) alleen bij zeer goed te ontvangen zenders (ontvangst van dichtbij),

- in de 2e doorloop bij alle te ontvangen zenders (ontvangst van dichtbij en op grote afstand); daarbij >DX< in het display.

Wilt u een andere zender horen, druk dan de - c.q. -toets opnieuw in.

In de 2e doorloop moet dit binnen ca. 60 seconden geschieden, aangezien anders de zoekgevoeligheid hetzelfde is als in de 1e doorloop.

Meteen hoogste zoekgevoeligheid

- c.q. -toets indrukken tot >DX< in het display.

De zenderzoekfunctie stopt bij alle te ontvangen zenders (ontvangst van dichtbij en op grote afstand).

Zenders instellen

Handmatig

Eerst:

» Gebied kiezen «

Omschakelen van zoekfunctie naar handmatig:

- c.q. -toets indrukken tot >MAN< in het display.

- c.q. -toets kort indrukken: - stap voor stap frequentie veranderen;

- c.q. ⬇-toets langer indrukken: - snelle frequentieverandering;

naar hogere frequentie naar lagere frequentie

- Het display geeft de frequentie in 0,1 MHz-afstemstappen aan. - Door kort indrukken van de c.q. toets verandert de frequentie in 0,05 MHz-afstemstappen.

Om ervoor te zorgen, dat de frequentie in het display met de ingestelde frequentie overeenstemt, moet u als volgt te werk gaan:

Nadat na het indrukken van de ⚙-toets de indicatie in het display naar de eerstvolgende hogere frequentie gewisseld is, moet u deze toets nog eens kort indrukken, zodat de frequentie-indicatie met de ingestelde frequentie overeenstemt.

Omschakelen van handmatig naar zoekfunctie: automatisch na 60 seconden of door indrukken van een willekeurige toets, behalve de zoekfunctie-wip.

Zenders/programma's in het geheugen ops- laan

De zender c.q. het programma dat u op dat moment hoort, kunt u in het gekozen gebied met de geheugenplaats-toetsen Ⓞ1t/m ⚠6 in het geheugen opslaan.

Eerst:

geheugenplaats kiezen: Geheugenplaat-toets, b.v. Ⓧindrukken, tot de ingestelde zender c.q. het programma na een korte tijd zonder geluid weer hoorbaar is.

De zender is in het geheugen opgeslagen. Een eerder op de geheugenplaats opgeslagen zender wordt gewist.

Opgeslagen zenders/programma's oproepen

Eerst:

„Gebied kiezen "

In het display ziet u de in dit gebied als laatst ingestelde frequentie (last-station-memory).

geheugenplaats kiezen

Geheugenplaats-toets, b.v. Ⓧindrukken. In het display ziet u de ontvangstfrequentie, het golflengtegebied en het nummer van de geheugenplaats-toets.

Zender met verkeersinformatie

is ingesteld, als >SK< in het display.

Standby voor verkeersinformatie, als >VF< in het display.

Standby voor meldingen in-/uitschakelen, als >SK< in het display:

O- toets VF indrukken.

• Verkeersinformatie hoort u met een mini- mumvolume, ook bij het volume » nul «.
• Wilt u alleen verkeersinformatie horen, draai dan het volume op » nul «.
• Kan de ingestelde zender met verkeersinformatie niet meer ontvangen worden, dan start het zoeken naar de volgende zender met verkeersinformatie.

De afbeeldingen 1 - 4 bij de tekst be-

Inbouwmateriaal en accessoires

Welk inbouwmateriaal u nodig heeft en wat er aan accessoires verkrijgbaar is, kan uw dealer u vertellen.

Inbouwframe erin zetten

Afbeelding 4

Inbouwframe b in de opening van het toestel a van de wagen zetten.

klemijzers c achter de opening voor het toestel a indien nodig (al naar gelang type voertuig) omhoog buigen.

Antenne aansluiten

Afbeeldingen 1 en 2

• Indien nodig antenne-adapter (afb. 1) gebruiken.
• Antenne-adapter (afb. 1) c.q. antennesnoer (afb. 2) in kunststof houder vastzetten.

Voedingsspanningen

Mescontacten A: 4, 5, 7 en 8

Afbeelding 3

A4 +12 V standby-spanning

Op klem 30 van het voertuig aansluiten, als u de autoradio met de contact-/startschakelaar in- en uit wilt schakelen; zie daarvoor mes-contact A7.

A5 +12 V stuurspanning, max. 1 A

Voor automatische antenne (uit-/inschuiven), vermogensversterker (in-/uitschakelen) enz., en werkspanning voor antenneversterker.

A7 +12 V werkspanning

Als u de autoradio met het contactslot* in-/uit wilt schakelen:

Mescontact A7 op klem 15 van het voertuig aansluiten. Het mescontact A4 moet u dan op klem 30 aansluiten.

Als u de autoradio niet via het contactslot aansluit:

Mescontact A7 op klem 30 van het voertuig aansluiten.

* Bij voertuigen van de firma VW/Audi vanaf modeljaar 1991 is in-/uitschakelen van de autoradio met het contactslot niet mogelijk. Mescontact A7 in geen geval op het S-contact (voedingsstekker PIN 4 – snoer bruin/rood) van het voertuig aansluiten.

A8 Min (−) werkspanning

Op klem 31 (massa) van het voertuig aansluiten.

Luidsprekers

Mescontacten B 1 t/m B 8.

Afbeelding 3

Maximaal uitgangsvermogen

op 4 Ω-luidsprekers:

Sinusvermogen, DIN 45 324 ____ 4 x 5 W

Piekvermogen ____ 4 x 10 W

Luidspreker voor

Platte zekering 5 A/DIN 72581 (ingestoken) op het toestel.

Toestel erin schuiven

Afbeelding 4

- Toestel tot aan de aanslag in het inbouwframe b schuiven.

Toestel eruit trekken

Afbeelding 4

• Beide beugels d in de openingen van de afschermkap steken en tot aan het vastklikken erin schuiven.
• Beide beugels naar buiten drukken en het toestel er langzaam uit trekken

In geval van een defect

Let op, alleen als het garantiezegel niet verbroken is, heeft u recht op garantie.

0123456789 GRUNDIG AG

- D-90762 Fürth Challenge 200

72010-754.5100
