SCC 1501 - Autoradio GRUNDIG - Gratis gebruiksaanwijzing en handleiding

Producttype	Autoradio
Merk	Grundig
Model	SCC 1501
Afmetingen (B x H x D)	178 x 50 x 160 mm (1 DIN)
Gewicht	Ong. 1 kg
Voeding	12 V DC (auto-accu)
Maximaal vermogen	4 x 30 W
FM-ontvangst	FM stereo, 87,5 - 108 MHz
AM-ontvangst	AM mono, 522 - 1620 kHz
Radiozenders opslaan	30 voorkeuzes (18 FM, 12 AM)
CD-speler	Ja, compatibel met CD-R/RW
MP3-weergave	Ja, via CD of USB
Aux-ingang	3,5 mm jack voorzijde
USB-aansluiting	Ja, voorzijde (USB-A)
Equalizer	Vaste equalizerstanden (Pop, Rock, Jazz, etc.)
Display	LCD met oranje verlichting
Afstandsbediening	Optioneel (niet meegeleverd)
Stekker	ISO-stekker (gestandaardiseerd)
Reiniging	Afnemen met zachte, droge doek; geen vloeistoffen gebruiken
Veiligheid	Niet openen; geen water of voorwerpen in het toestel steken
Reparatie	Alleen door erkend servicecentrum; geen zelfreparatie
Bediening	Draaiknoppen en drukknoppen voor volume, tuner, bron
Luidsprekers	4 kanalen; geschikt voor 4-8 ohm luidsprekers

Veelgestelde vragen - SCC 1501 GRUNDIG

Hoe installeer ik de Grundig SCC 1501 in mijn auto?

Controleer of uw auto een ISO-stekker heeft. Sluit de stroomkabel (rood: schakelstroom, geel: permanente spanning) en de luidsprekerkabels aan volgens het kleurenschema in de handleiding. Plaats de radio in de 1 DIN-sleuf en bevestig deze met de meegeleverde montagebeugels.

Welke zenders kan ik opslaan en hoe?

U kunt tot 30 zenders opslaan (18 FM, 12 AM). Druk op de BAND-knop om FM/AM te kiezen, stem af met de draaiknop en houd een van de voorkeuzetoetsen (1-6) ingedrukt tot u een pieptoon hoort. Herhaal dit voor elke zender.

Kan ik muziek afspelen via een USB-stick?

Ja, steek een USB-stick met MP3-bestanden in de USB-poort aan de voorzijde. De radio schakelt automatisch over naar USB-bron. Gebruik de navigatieknoppen om door mappen en nummers te bladeren.

Wat moet ik doen als de radio geen geluid geeft?

Controleer of het volume niet op 0 staat. Controleer de luidsprekerverbindingen en of de stille modus (MUTE) niet is ingeschakeld. Test ook of een andere bron (CD, AUX) geluid geeft om de luidsprekers uit te sluiten.

Hoe reinig ik de autoradio?

Gebruik een zachte, droge doek om het frontpaneel af te nemen. Gebruik geen water, reinigingsmiddelen of schuurmiddelen, omdat deze het display en de knoppen kunnen beschadigen.

Kan ik een externe versterker aansluiten?

Ja, de radio heeft RCA-uitgangen (2 kanalen) waarmee u een externe versterker kunt aansluiten. Raadpleeg de handleiding voor de aansluiting en zorg dat de versterker geschikt is voor 12V.

Wat is de maximale capaciteit van de USB-stick?

De radio ondersteunt USB-sticks tot 32 GB (FAT32 geformatteerd). Grotere sticks of andere formaten (NTFS, exFAT) worden mogelijk niet herkend.

De radio schakelt uit tijdens het rijden. Wat is de oorzaak?

Dit kan komen door een losse stroomaansluiting of een verkeerde aansluiting van de gele en rode draad. Controleer of de gele draad (permanente spanning) constant stroom krijgt en de rode draad (schakelstroom) alleen bij contact aan.

Hoe stel ik de equalizer in?

Druk herhaald op de EQ-knop om te schakelen tussen voorinstellingen (Pop, Rock, Jazz, Klassiek, etc.). U kunt geen handmatige equalizer instellen; alleen vaste standen.

Kan ik een CD met MP3-bestanden afspelen?

Ja, de radio speelt CD-R/RW af met MP3-bestanden. Brand de CD in ISO 9660-formaat en zorg dat de bestanden in de hoofdmap of in mappen staan (maximaal 256 mappen, 512 bestanden).

GEBRUIKSAANWIJZING SCC 1501 GRUNDIG

Inbouwen van het toestel 2

Verkeersveiligheid 2

Antenne....2

In- en uitschakelen ....2

Versies toestel/kleurenvarianten ....2

Versterker in één oogopslag 3

Cassette in één oogopslag 3

Radio in één oogopslag 4

Ontvangstomstandigheden 4

Stereo-uitzendingen 4

Autostore (U= - gebied) ....4

Gebied kiezen....5

Zenders/programma's in het geheugen opslaan 6

Opgeslagen zenders/programma's oproepen ....6

Diefstalbeveiliging 7

Afneembaare bedieningspaneel....7

SECURITY-lichtdiode 7

Inbouwmateriaal en accessoires ....7

Inbouwframe erin zetten 7

Antenne aansluiten 7

Voedingsspanningen 8

Luidsprekers 8

Zekering 8

Autoradio erin schuiven......8

Autoradio eruit trekken....8

Onderhoud

De totale opbouw van het toestel garandeert een langdurig onderhoudsvrij gebruik.

Mocht er een storing optreden, wendt u zich dan a.u.b. tot uw dealer.

Het afschermkapje alleen met een zachte, stofopnemende en antistatische doek reinigen. Poets- en reinigingsmiddelen kunnen het oppervlak van het afschermkapje beschadi-gen.

De geluidskop moet vrij van bandresten zijn, om verlies bij het weergeven van hoge tonen te voorkomen. Daarom dient u de geluidskop om de 50...100 bedrijfsuren met een reini-gingscassette te reinigen.

CE

Het toestel voldoet aan de EMV-veiligheidseisen (EG-richtlijn 89/336 EEG en 93/68/EEG) conform de normen EN 55013 en EN 55020.

Technische en optische wijzigingen voorbehouden!

Uw aandacht voor ...

Inbouwen van het toestel

Deze gebruiksaanwijzing gaat ervan uit, dat uw autoradio door een vakman deskundig aangesloten en ingebouwd is.

Als u het toestel zelf wilt inbouwen, neem dan beslist het hoofdstuk „Montage en demontage” op de pagina's 7/8 en de afbeel- dingen aan het begin van het boekje in acht.

Verkeersveiligheid

Maak uzelf voordat u gaat rijden vertrouwd met de verschillende functies van uw autoradio (b.v. zenders in het geheugen opslaan).

Volume:

Door een te hard volume kunt u uzelf en anderen in het verkeer in gevaar brengen. Stel daarom het volume steeds zo in, dat u geluiden van buitenaf (b.v. claxons, ziekenwagens, politiewagens enz.) nog kunt horen.

Antenne

Verlenging van het antennesnoer, b.v. bij montage achter op de wagen, kan de ontvangst verslechteren.

In- en uitschakelen

- met de contact-/startschakelaar

Met de contact-/startschakelaar van het voertuig kunt u de met de OI/VOLUME-combiknop ingeschakelde autoradio uit- en inschakelen (zie voedingsspanningen / A4 ....+12 V stand by-spanning, pagina 8).

- op de autoradio

Met de OI/VOLUME -combiknop kunt u de autoradio in- en uitschakelen, als de autoradio ...

• met de contact-/startschakelaar ingeschakeld is c.q.
• niet via de contact-/startschakelaar aangesloten is.

Versies toestel/kleurenvarianten

In deze gebruiksaanwijzing worden de toestellen SCC 1500 VD, SCC 1501 en SCC 1502 VD beschreven.

De toestellen SCC 1500 VD en SCC 1502 VD zijn alleen anders wat betreft de kleur. In de gebruiksaanwijzing zijn de toestellen SCC 1500 VD en SCC 1501 afgebeeld.

Versterker in één oogopslag

In- en uitschakelen op het toestel OI/VOLUME

Uit In

Display donker: Toestel uitgeschakeld.

Volume OI/VOLUME

Combiknop draaien:

Volume - 📐+

FAD/BAL Fader/Balans -

Toets indrukken: balans

BASS/TREB

Lage tonen/Hoge tonen - ↻+

Toets indrukken: Hoge tonen

Cassette in één oogopslag

Cassettes worden bij auto-radiogebruik aan een hoge thermischer belasting blootgesteld. Daarom alleen goede en hittebestendige C60- en C90-cassettes van een bekend merk gebruiken.

Tip: Het toestel is op CrO _2 -cassette geoptimaliseerd. Daarom is bij weergave van Fe-cassettes (IEC type I) een verhoging van de hoge tonen met de klankregelaar raadzaam.

Radio-modus → Cassette-modus

Cassette in het cassettevakje schuiven, tot ze vastklikt.

▲in het display: bovenste kant cassette
▼in het display: onderste kant cassette

Vooruit- en terugspoelen

Desbetreffende toets indrukken: terugspoelen – 📄 📋 – vooruitspoelen Beeindigen:

- losgesprongen toets indrukken of - automatisch aan het einde van de band.

Wisselen van cassettekant (reverse)

- toetsen gelijktijdig indrukken of

- automatisch aan het einde van de band

▲in het display: bovenste kant cassette ▼in het display: onderste kant cassette

Cassette eruit schuiven

- ▲ -toetsen gelijktijdig tot aan de aanslag indrukken.

Het toestel schuift de cassette eruit en schakelt op radio-modus.

De eruit gesprongen cassette kan in het toestel blijven.

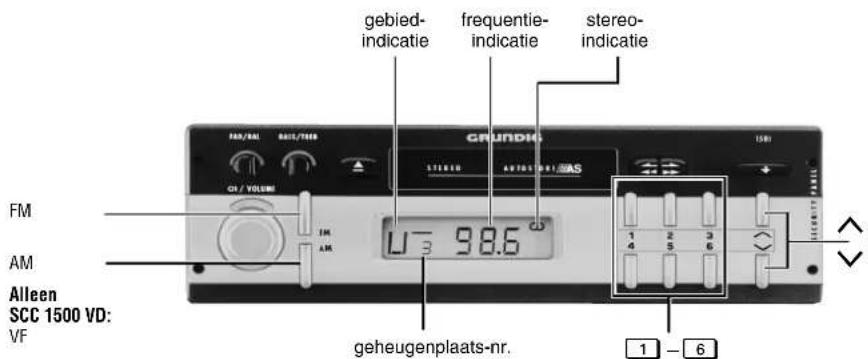

Radio in één oogopslag

Ontvangstomstandigheden

Tijdens het rijden veranderen de ontvangstom voortdurend.

Bergen, gebouwen of bruggen kunnen de ont- vangst verslechteren.

Dit geldt vooral, als u ver van de zender verwijderd bent.

Stereo-uitzendingen

∅Stereoteken in het display bij FM-stereo-uitzendingen.

Bij zwakker wordende zenders volgt er een glijdende overgang van stereo- naar monoweergave.

Autostore (U= -gebied)

6 FM-zenders van uw ontvangstgebied worden automatisch op geheugenplaatsen

☐1 ... ☐6 in het U=gebied opgeslagen.

in het geheugen opslaan

d.w.z. het automatische zendergeheugen (autostore) opnieuw met zenders indelen:

- bij verandering van ontvangstplaats (b.v. in de vakantie)

of

- als u het toestel voor het eerst in gebruik neemt.

-gebiedtoets FM langer dan 2 seconden indrukken tot het toestel geluidloos schakelt.

NL 4

Het opslaan is afgesloten nadat max. 3 door- lopen over het gehele frequentiegebied uitge- voerd zijn. De zoekgevoeligheid wordt daarbij na de 2e doorloop verhoogd.

Vervolgens hoort u een zender op geheugenplaats 1.

I verschijnt in het display

Geheugenplaats ☐1: eerste zender

Geheugenplaats ☐2: tweede zender enz.

Alleen SCC 1500 VD en SCC1502 VD:

Alleen zenders met verkeersinformatie vastleggen, als >VF< in het display.

Standby voor meldingen (VF) aan-/uit:

U-toets VF indrukken.

Oproepen

Indien het U = -gebied nog niet ingeschakeld is: ☐-toets FM zo vaak even indrukken, tot

U = in het display verschijnt.

Geheugenplaats kiezen:

desbetreffende toets 1 t/m 6 indrukken.

Als u de voordelen van autostore niet wilt gebruiken, kunt u op de geheugenplaatsen van het U=gebied ook handmatig zenders zetten:

zie daarvoor » Gebied kiezen «

Om het aantal geheugenplaatsen in het U-gebied te verhogen, beschikt uw over 2

U gebieden:

U^- en U =

Omschakelen tussen de U-gebieden met de

☐-toets FM (doorschakeltoets).

☐-toets FM kort indrukken:

U-of

Alleen SCC 1501:

M-gebied MW 531 - 1602 kHz

U toets AM zo vaak indrukken, tot R in het display.

L-gebied LW 153 - 279 kHz

Toets AM zo vaak indrukken, tot L in het display.

Zenders instellen

Zoekfunctie

Eerst:

Alleen zenders met verkeersinformatie vastleggen, als >VF< in het display. Standby voor meldingen (VF) aan-/uit: - toets VF indrukken.

√- c.q. ∧-toets kort indrukken:

^naar hogere frequentie

√naar lagere frequentie

Automatisch omschakelen van de zoekgevoeligheid (2 trappen

√- c.q. ∧-toets kort indrukken:

het zoeken stopt ...

- in de 1e doorloop (over het gehele frequentiegebied) alleen bij zeer goed te ontvangen zenders (ontvangst van dichtbij), - in de 2e doorloop bij alle te ontvangen zenders (ontvangst van dichtbij en op grote afstand); daarbij >DX< in het display.

Wilt u een andere zender horen, druk dan de -

- c.q. -toets opnieuw in. In de 2e doorloop moet dit binnen ca. 60 seconden geschieden, aangezien anders de zoekgevoeligheid hetzelfde is als in de 1e doorloop.

Meteen hoogste zoekgevoeligheid

√- c.q. ∧-toets indrukken tot

DX< in het display.

De zenderzoekfunctie stopt bij alle te ontvangen zenders (ontvangst van dichtbij en op grote afstand).

Zenders instellen

Handmatig

Eerst:

» Gebied kiezen «

Omschakelen van zoekfunctie naar handmatig:

√- c.q. ∧-toets indrukken tot

MAN< in het display.

√- c.q. ∧-toets kort indrukken:

- stap voor stap frequentie veranderen;

√- c.q. ∧-toets langer indrukken:

– snelle frequentieverandering;

^naar hogere frequentie

√naar lagere frequentie

Alleen in het U-gebied

• Het display geeft de frequentie in 0,1 MHz-afstemstappen aan.
• Door kort indrukken van de √- c.q. ∧- toets verandert de frequentie in 0,05 MHz-afstemstappen.

Om ervoor te zorgen, dat de frequentie in het display met de ingestelde frequentie overeenstemt, moet u als volgt te werk gaan:

Nadat na het indrukken van de ▲-toets de indicatie in het display naar de eerstvolgende hogere frequentie gewisseld is, moet u deze toets nog eens kort indrukken, zodat de frequentie-indicatie met de ingestelde frequentie overeenstemt.

Alleen SCC 1501:

Alleen in het M- en L-gebied

Door kort indrukken van de ▲- resp. √-toets (zoekfunctie-tuimeltoets) verandert de frequentie in 9 kHz-afstemstappen.

Omschakelen van handmatig naar zoekfunctie: automatisch na 60 seconden of door indrukken van een willekeurige toets, behalve de zoekfunctie-wip.

Zenders/programma's in het geheugen ops- laan

De zender c.q. het programma dat u op dat moment hoort, kunt u in het gekozen gebied met de geheugenplaats-toetsen 1 t/m 6 in het geheugen opslaan.

Eerst:

geheugenplaats kiezen:

Geheugenplaat-toets, b.v. 1 indrukken, tot de ingestelde zender c.q. het programma na een korte tijd zonder geluid weer hoorbaar is.

De zender is in het geheugen opgeslagen. Een eerder op de geheugenplaats opgeslagen zender wordt gewist.

Opgeslagen zenders/programma's oproepen

Eerst:

„Gebied kiezen "

In het display ziet u de in dit gebied als laatst ingestelde frequentie (last-station-memory).

geheugenplaats kiezen

Geheugenplaats-toets, b.v. 1 indrukken.

In het display ziet u de ontvangstfrequentie, het golflengtegebied en het nummer van de geheugenplaats-toets.

Alleen SCC 1500 VD en SCC1502 VD:

Zender met verkeersinformatie

is ingesteld, als >SK< in het display.

Standby voor verkeersinformatie, als >VF< in het display.

Standby voor meldingen in-/uitschakelen, als >SK< in het display:

U-toets VF indrukken.

• Verkeersinformatie hoort u met een mini- mumvolume, ook bij het volume » nul «.
• Wilt u alleen verkeersinformatie horen, draai dan het volume op » nul «.
• Kan de ingestelde zender met verkeersinformatie niet meer ontvangen worden, dan start het zoeken naar de volgende zender met verkeersinformatie.

Diefstalbeveiliging

Afneembaare bedieningspaneel

Om uw autoradio tegen diefstal te beveiligen, kunt u het bedieningspaneel eraf halen en meenemen. De autoradio heeft daardoor voor de dief geen waarde.

Bij verlies van het bedieningspaneel is tegen bewijs van aankoop tegen betaling vervanging mogelijk.

Wendt u zich a.u.b. tot uw dealer.

Bedieningspaneel eraf halen

Autoradio uitschakelen.

Bedieningspaneel vasthouden en vergrendeling aan de rechter kant naar beneden drukken.

Het bedieningspaneel klikt los en kan eraf gehaald worden.

Als het bedieningspaneel eraf gehaald is, knippert de SECURITY-lichtidiode.

Uw aandacht voor ...

Als u het bedieningspaneel met ingeschakelde autoradio eraf haalt,

blijft de autoradio ingeschakeld!

De SECURITY-lichtdiode knippert en de auto-radio is geluidloos geschakeld.

Schakel de autoradio uit:

met de contact-/ startschakelaar c.q. draai-knop (stroomverbruik).

Als de knipperende SECURITY-lichtdiode u tijdens het rijden stoort:

Bedieningspaneel erin zetten.

Bedieningspaneel erin zetten

Eerst het bedieningspaneel in de vergrendelingsnokjes links in de opening van het toestel zetten. Dan op de rechter kant van het bedieningspaneel drukken tot het vastklikt.

SECURITY-lichtdiode

De SECURITY-lichtdiode knippert, als het bedieningspaneel eraf gehaald is.

De afbeeldingen 1 - 4 bij de tekst bevinden zich aan het begin van het boekje.

Inbouwmateriaal en accessoires

Welk inbouwmateriaal u nodig heeft en wat er aan accessoires verkrijgbaar is, kan uw dealer u vertellen.

Inbouwframe erin zetten

Afbeelding 4

Inbouwframe b in de opening van het toestel a van de wagen zetten.

klemijzers c achter de opening voor het toestel a indien nodig (al naar gelang type voertuig) omhoog buigen.

Antenne aansluiten

Afbeeldingen 1 en 2

• Indien nodig antenne-adapter (afb. 1) gebruiken.
• Antenne-adapter (afb. 1) c.q. antennesnoer (afb. 2) in kunststof houder vastzetten.

Op klem 30 van het voertuig aansluiten, als u de autoradio met de contact-/startschakelaar in- en uit wilt schakelen; zie daarvoor mes-contact A7.

A5 +12 V stuurspanning, max. 1 A

Voor automatische antenne (uit-/inschuiven), vermogensversterker (in-/uitschakelen) enz., en werkspanning voor antenneversterker.

A7 +12 V werkspanning

Als u de autoradio met het contactslot* in-/uit wilt schakelen:

Mescontact A7 op klem 15 van het voertuig aansluiten. Het mescontact A4 moet u dan op klem 30 aansluiten.

Als u de autoradio niet via het contactslot aansluit:

Mescontact A7 op klem 30 van het voertuig aansluiten.

* Bij voertuigen van de firma VW/Audi vanaf modeljaar 1991 is in-/uitschakelen van de autoradio met het contactslot niet mogelijk. Mescontact A7 in geen geval op het S-contact (voedingsstekker PIN 4 – snoer bruin/rood) van het voertuig aansluiten.

A8 Min (−) werkspanning

Op klem 31 (massa) van het voertuig aansluiten.

Luidsprekers

Mescontacten B 1 t/m B 8.

Afbeelding 3

Maximaal uitgangsvermogen

op 4 Ω-luidsprekers:

Sinusvermogen, DIN 45 324 ____ 4 x 5 W Piekvermogen ____ 4 x 10 W

Luidspreker voor

Platte zekering 5 A/DIN 72581 (ingestoken) op het toestel.

Toestel erin schuiven

Afbeelding 4

- Toestel tot aan de aanslag in het inbouwframe b schuiven.

Toestel eruit trekken

Afbeelding 4

- Beide beugels d in de openingen van de afschermkap steken en tot aan het vastklikken erin schuiven.

- Beide beugels naar buiten drukken en het toestel er langzaam uit trekken

0123456789 GRUNDIG AG

· D-90762 Fürth

SCC 1500 VD, SCC 1501, SCC 1502 VD

72010-761.7500
