Type product	Combi-magnetron
Model	MCM 500 IX
Merk	M-System
Kleur/afwerking	Roestvrij staal
Inhoud	30 liter (geschat)
Vermogen magnetron	900 W (geschat)
Vermogen grill	1000 W (geschat)
Afmetingen (B x D x H)	595 x 455 x 400 mm (geschat)
Gewicht	22 kg (geschat)
Inbouwmaten nis (B x D x H)	560 x 550 x 380 mm (geschat)
Installatie	Inbouw met ombouwraam en metalen standaard
Functies	Magnetron, grill, combi stand
Bediening	Draaiknoppen en display (verondersteld)
Leveringsomvang	Magnetron, ombouwraam, metalen steunen, schroeven
Onderhoud	Reinig met zachte doek en milde zeep
Veiligheid	Kinderslot (verondersteld)

Veelgestelde vragen - MCM 500 IX M-SYSTEM

Hoe installeer ik de MCM 500 IX combi-magnetron?

Volg de stappen in de handleiding: plaats het ombouwraam over de magnetron, bevestig de schroeven aan de achterzijde, monteer de metalen steunen in de nis en plaats het apparaat erop. Zie de installatiehandleiding voor details.

Wat zijn de afmetingen van de inbouwnis?

De harten van de cirkelvormige verdiepingen in de steunen moeten 37 cm uit elkaar liggen. De nis moet minimaal zo diep zijn als de steunen en de plaat enkele centimeters erachter. Algemene afmetingen: 560 x 550 x 380 mm (geschat).

Kan ik de magnetron zelf monteren?

Ja, met de meegeleverde handleiding en basis gereedschap (schroevendraaier) kunt u de montage zelf uitvoeren. Let op dat de magnetron zwaar is (circa 22 kg).

Welke gereedschappen heb ik nodig?

U heeft alleen een schroevendraaier nodig om de schroeven te bevestigen. De benodigde schroeven worden meegeleverd.

Hoe monteer ik het ombouwraam?

Plaats het ombouwraam schuin over de magnetron, zorg dat de haken aan de bovenzijde over de magnetron vallen. Draai de schroef aan de achterzijde los, plaats de beugel en draai terug. Laat het raam zakken en bevestig de onderste schroeven. Zie stappen 1-6.

Hoe plaats ik de metalen steunen?

Monteer de steunen in de nis met een hartafstand van 37 cm tussen de cirkelvormige verdiepingen. Plaats de plaat enkele centimeters achter de steunen. De voeten van de magnetron vallen precies in de verdiepingen.

Wat moet ik doen als de magnetron niet werkt?

Controleer de stroomaansluiting, zekeringen en of de deur goed gesloten is. Raadpleeg de gebruiksaanwijzing voor foutcodes of neem contact op met de klantenservice.

Hoe reinig ik de magnetron?

Maak het apparaat schoon met een zachte, vochtige doek en een mild schoonmaakmiddel. Gebruik geen schurende of agressieve middelen. Verwijder etensresten na elk gebruik.

Waar vind ik de volledige handleiding?

De PDF-handleiding is gratis te downloaden op notice-facile.com. U kunt ook vragen om een vertaalde versie door uw e-mailadres achter te laten.

Wat is het vermogen van de magnetron?

Het magnetronvermogen wordt geschat op 900 W en de grill op 1000 W. Exacte waarden vindt u in de productspecificaties.

GEBRUIKSAANWIJZING MCM 500 IX M-SYSTEM

Hartelijk dank voor het aanschaffen van de MCM-500 combi-magnetron van M-system

Met deze montagehandleiding zult u ervaren hoe gemakkelijk het is om de MCM 500 te monteren.

Het installeren en het monteren van de MCM-500 bestaat uit een aantal stappen. Per stap zal worden uitgelegd hoe u de metalen standaard waar de MCM-500 op rust moet worden gemonteerd en hoe u het ombouwraam bevestigt.

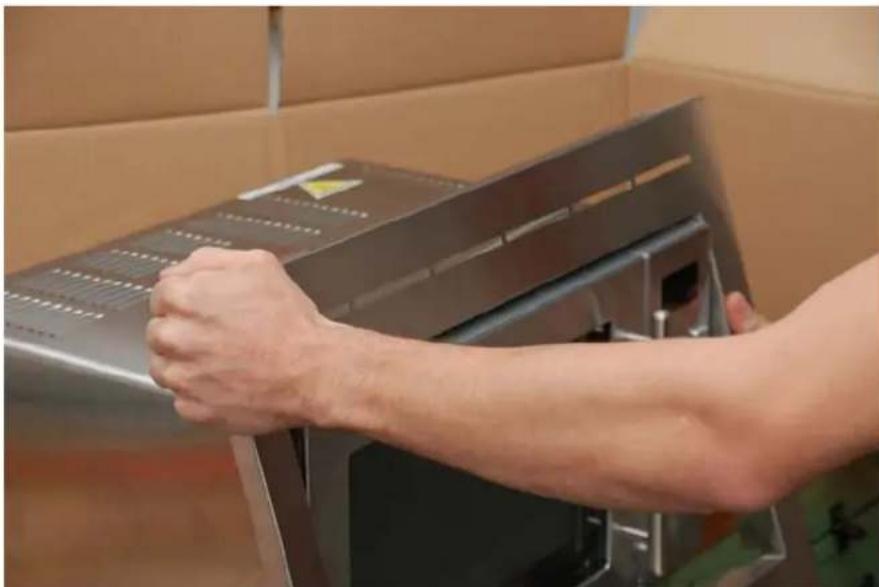

Stap 1

Plaats de magnetron op een geschikte werkbank en plaats het ombouwraam schuin over de magnetron.

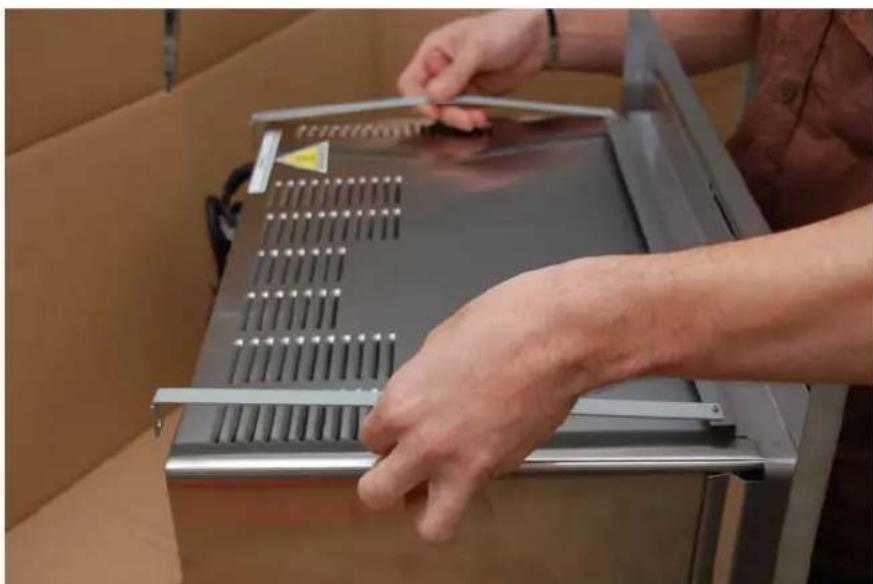

Stap 2

Zorg dat de haken aan de bovenzijde van het ombouwraam over de bovenzijde van de magnetron heen vallen

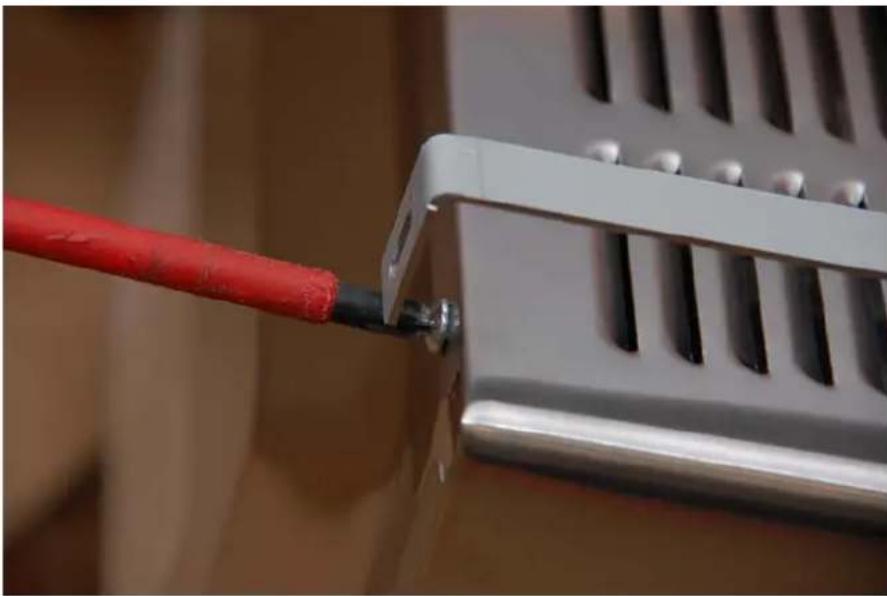

Stap 3

Draai de schroef aan de achterzijde van de magnetron los. Plaats daarna het gat van de beugel voor schroefgat dat nu in de magnetron is ontstaan. Draai vervolgens de schroef weer terug op de oorspronkelijke plek, waardoor de beugels vast tegen het apparaat komen te zitten.

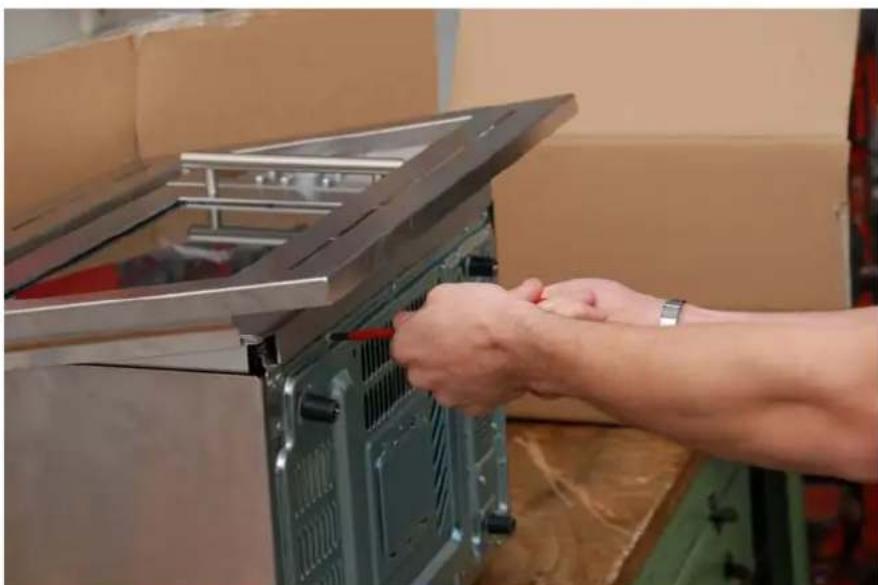

Stap 4

Draai het apparaat een kwartslag, zodat deze op de achterzijde komt te liggen.

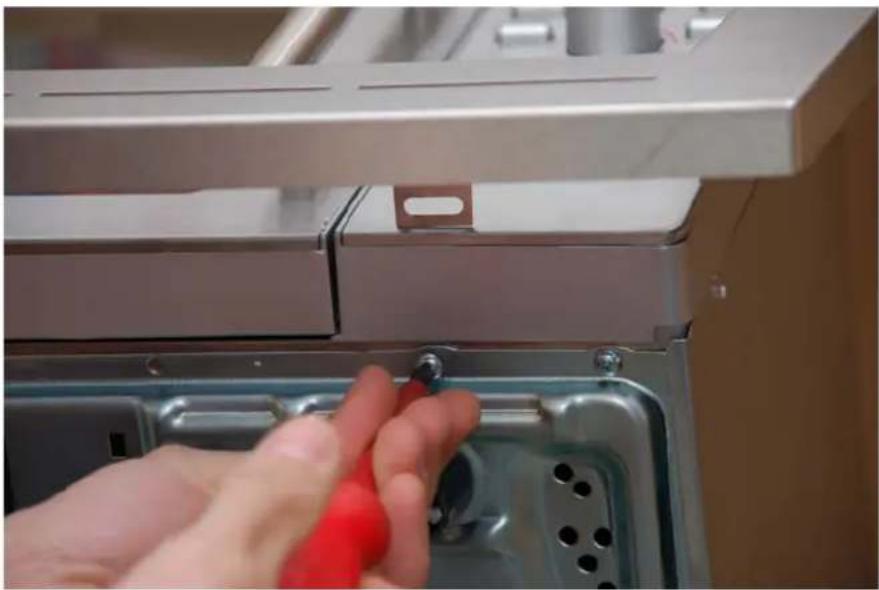

Stap 5

Schroef vervolgens de schroeven die net onder het front bevestigd zijn los.

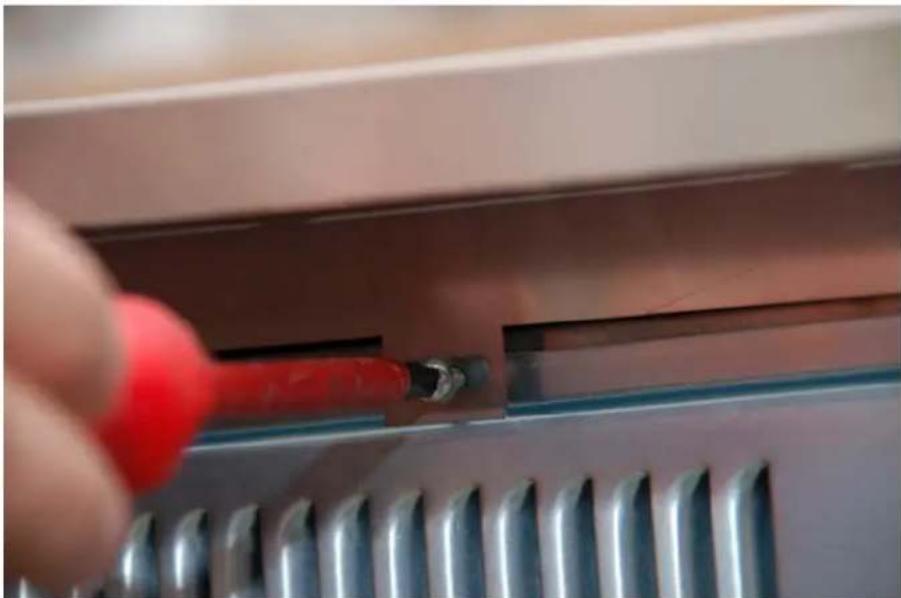

Stap 6

Laat het ombouwraam zakken, waardoor het bevestigingslipje voor het oorspronkelijke schroefgat komt te zitten. Draai vervolgens de schroeven weer terug zodat alle bevestigingspunten aan de onderzijde van het ombouwraam worden bevestigd aan het apparaat.

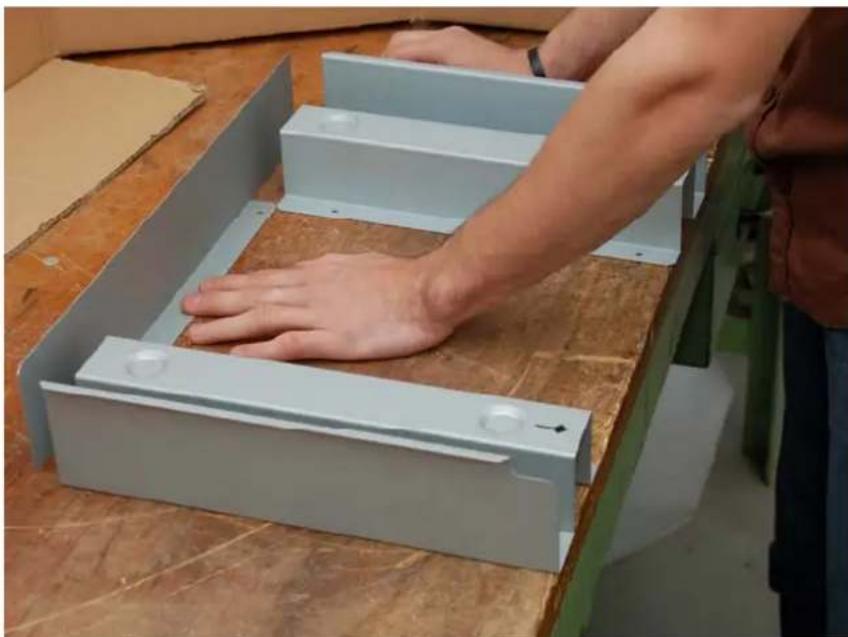

Stap 7

Zorg dat de bijbehorende steunen in de nis worden gemonteerd. Daarbij moe- ten de harten van de cirkelvormige verdiepingen in de steunen 37 cm uit elkaar liggen. Plaats de plaat enkele centimeters achter de twee steunen.

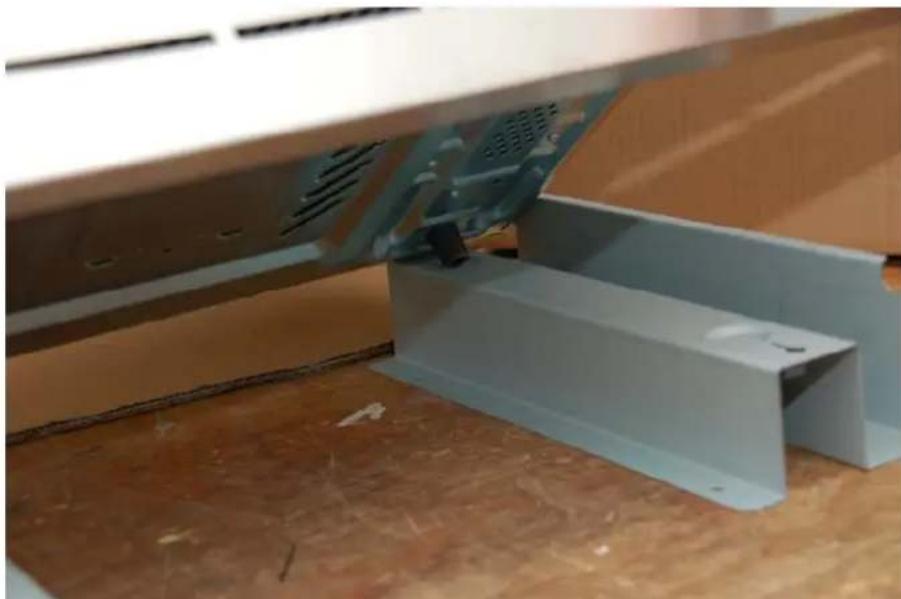

Stap 8

De voeten van de combimagnetron passen nu precies in de cirkelvormige verdiepingen in de beugels. Het apparaat kan nu geplaatst worden op de steunen.

Veel plezier met de MCM-500 !
