Producttype	Mobiele airconditioner
Merk	TEAM
Model	AC 2
Koelcapaciteit	7000 BTU/uur
Energielabel	A
Geluidsniveau	65 dB
Luchtdebiet	300 m³/uur
Afmetingen (H x B x D)	70 x 35 x 35 cm
Gewicht	25 kg
Stroomvoorziening	220-240 V, 50 Hz
Vermogen	900 W
Koelmiddel	R290
Functies	Koelen, ventileren, ontvochtigen
Afstandsbediening	Ja
Timer	24 uur
Filter	Wasbaar stoffilter
Onderhoud	Filter om de 2 weken reinigen
Veiligheid	Oververhittingsbeveiliging, automatische uitschakeling
Kleur	Wit
Garantie	2 jaar

Veelgestelde vragen - AC 2 TEAM

Hoe installeer ik de AC 2 airconditioner?

Plaats het apparaat in de buurt van een raam. Bevestig de afvoerbuis aan de achterkant en leidt deze naar buiten. Sluit de stekker aan op een geaard stopcontact. Druk op de aan/uit-knop om te starten.

Hoe reinig ik het filter?

Schakel het apparaat uit. Verwijder het filter aan de achterzijde. Spoel het af met lauw water en laat het drogen voordat u het terugplaatst. Reinig het filter om de 2 weken voor optimale prestaties.

Wat is de afmeting van de afvoerbuis?

De afvoerbuis heeft een diameter van 15 cm en een lengte van 150 cm. Deze kan worden verlengd tot 200 cm met optionele verlengstukken.

Kan ik de airconditioner gebruiken zonder afvoerbuis?

Nee, de afvoerbuis is nodig om warme lucht naar buiten te leiden. Zonder buis functioneert het apparaat niet correct en kan het oververhit raken.

Het apparaat maakt veel lawaai, wat moet ik doen?

Controleer of het apparaat waterpas staat. Zorg dat de afvoerbuis niet geblokkeerd is. Reinig het filter. Als het geluid aanhoudt, neem contact op met de klantenservice.

Hoe stel ik de timer in?

Druk op de timer-knop op het bedieningspaneel of de afstandsbediening. Stel de gewenste tijdsduur in met de plus- en minknoppen. Het apparaat schakelt na deze tijd uit.

Wat betekent foutcode E2 op het display?

Foutcode E2 duidt op een probleem met de stroomvoorziening. Schakel het apparaat uit en trek de stekker eruit. Wacht 10 minuten en sluit het opnieuw aan. Als de fout blijft, raadpleeg de servicedienst.

Kan ik de airconditioner ook als ventilator gebruiken?

Ja, druk op de mode-knop totdat het ventilatorsymbool verschijnt. In deze modus wordt alleen lucht gecirculeerd zonder koeling.

Is de airconditioner geschikt voor een grote kamer?

De AC 2 is geschikt voor kamers tot 25 m². Voor grotere ruimtes adviseren wij een krachtiger model.

Hoe ontlucht ik het apparaat?

Het apparaat heeft een automatische ontluchtingsfunctie. Als er water in het reservoir staat, kunt u dit via de afvoerplug aan de achterkant afvoeren. Zorg dat de plug goed is aangedraaid na het legen.

GEBRUIKSAANWIJZING AC 2 TEAM

Verplaatsbare airconditioner

Model nr.	AC 2
Koelvermogen	12000 Btu/h
Luchtdebiet (max. snelheid)	360 m^3 /h
Ontvochtigingsvermogen	2,7L/h
Elektrische voeding	230V~50Hz
Compressor	roterend
Koelmiddel	R-407C
Aantal snelheden van de ventilator	3
Thermostaat	17°C tot 31°C
Geluid	54 dB

Lees deze gebruiksaanwijzing aandachtig vooraleer u het toestel gebruikt en bewaar ze voor toekomstig gebruik.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

□ Lees de gebruiksaanwijzing aandachtig vooraleer u de airconditioner gebruikt.
- Controleer regelmatig of het toestel niet beschadigd is. Gebruik het toestel niet indien het snoer of het toestel zelf enige beschadiging zouden vertonen, maar laat het herstellen door een technicus of door een bekwame gekwalificeerde dienst.
□ Een beschadigd snoer dient te worden vervangen door een bekwame technicus of een bekwame gekwalificeerde dienst.
- Controleer of de netspanning overeenkomt met deze van het toestel vooraleer u het gebruikt.
- Gebruik het toestel niet buiten en berg het op in een droge plaats.
- Gebruik het toestel enkel voor huishoudelijk gebruik en op de wijze zoals vermeld in de gebruiksaanwijzing.
□ Zorg ervoor dat u de luchtin- en uitlaat niet belemmert.
☐ Laat uw toestel tijdens het gebruik nooit zonder toezicht. Houd het toestel buiten het bereik van kinderen of van ontoerekeningsvatbare personen.
□ Zorg ervoor dat u het toestel aan een stekker met aarding verbindt.
- Plaats het toestel op een plat vlak.
□ Trek altijd de stekker uit het stopcontact vooraleer u het toestel reinigt.
□ Trek nooit aan het snoer om het toestel te verplaatsen.
- Gebruik de airconditioner niet in de nabijheid van ontvlambare gassen of andere warmtebronnen.
- Plaats geen voorwerpen op de airconditioner.

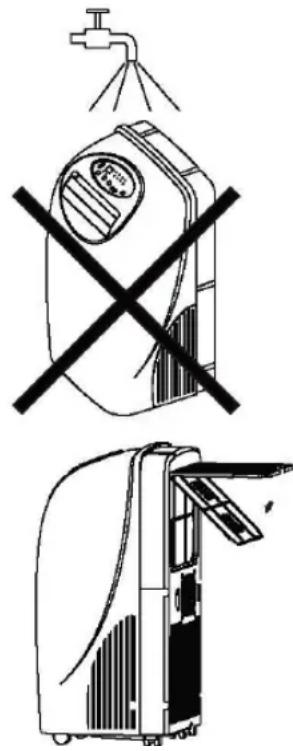

□ Reinig de filter regelmatig.
- Verplaats het toestel enkel in verticale positie. Wacht na het transport minstens een uur vooraleer u het toestel aanschakelt.
□ Ledig het waterreservoir regelmatig.
In permanente installatie wordt de lucht door de afvoerbuis naar buiten gevoerd. Zorg ervoor dat de kamer niet hermetisch afgesloten is. Een daling van de druk in de kamer kan een slechte werking van het toestel tot gevolg hebben en zal de beveiliging tegen oververhitting aanschakelen.
☐ Dit model mag alleen worden aangesloten op een circuit met een maximale impedantie van 0,4582 Ohm. Deze impedantie moet echter hoger liggen dan 0,257 Ohm. Wend u tot de elektriciteitsmaatschappij voor nadere inlichtingen.

ONDERDELEN

Voorkant

Zijkant

Achterkant

1. Bedieningspaneel
2. Uitblaasrooster
3. Wieltjes
4. Afstandsbediening
5. Achterkant
6. Luchtinlaat (buiten)

7. Voorkant

8. Waterafvoerbuis van de waterpomp

9. Snoer
10. Luchtinlaat (binnen)
11. Luchtuitlaat (buiten)
12. Luchtinlaat (buiten)
13. Buis voor continu waterafvoer

Accessoires:

Onderdelen		Naam	Hoeveelheid
		Luchtafvoerslang	1
		Adapter A (voor permanente fixatie van de luchtafvoerslang)	1
		Adapter B (voor tijdelijke fixatie van de luchtafvoerslang)	1
		Plug	4
		Vijs	4
		Alkaline-batterij	2
		Afstandsbediening	1
		Waterafvoerbuis	1

Gebruik het toestel enkel in verticale positie op een plat oppervlak op ten minste 30 cm afstand van enig voorwerp. Gebruik dit toestel niet in een washok. Het stopcontact moet toegankelijk zijn nadat het toestel geïnstalleerd is.

2. Montage van de luchtafvoerslang

a. Tijdelijk

1. Maak het uiteinde van de luchtafvoerslang vast aan de luchtafvoeropening aan de achterkant van het toestel. Steek eerst het linkse gedeelte van de slang op het luchtafvoerplaat en daarna het rechtse gedeelte. Druk naar beneden en zorg ervoor dat het goed vastgehecht is. (zie afbeeldingen).

2. Maak adapter B aan het andere uiteinde van de afvoerslang vast.

3. Breng het uiteinde van de slang naar

het dichtstbijzijnde venster of opening.

1. Maak het uiteinde van de luchtafvoerslang vast aan de luchtafvoeropening aan de achterkant van het toestel. Steek eerst het linkse gedeelte van de slang op het luchtafvoerplaat en daarna het rechtse gedeelte. Druk naar beneden en zorg ervoor dat het goed vastgehecht is. (zie afbeeldingen).

2. Installeer adapter A in de muur aan de hand van de 4 bijgeleverde vijzen en plugs en zorg ervoor dat hij goed vastgehecht is (zie afbeeldingen). Het is aanbevolen het uiteinde van de slang op een verticale afstand tussen 30 cm en 120 cm te plaatsen.

1. Maak het andere uiteinde van de slang vast aan adapter A.

2. Dek de opening met het deksel van de adapter wanneer het toestel niet in gebruik is.

3. De slang kunt u uitrekken om het toestel op een afstand tussen 0,5 m en 2,0 m te plaatsen maar wij raden u aan de kortst mogelijke afstand te gebruiken.

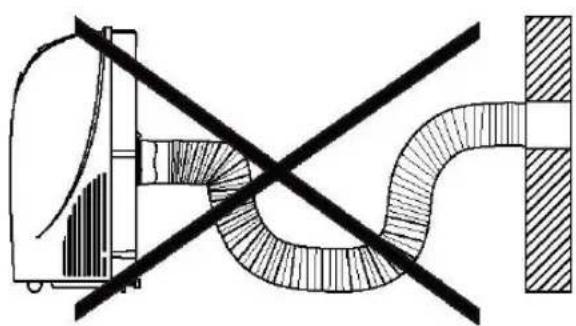

4. Het is mogelijk de afvoerslang te plooien maar plooi het nooit te sterk (zie afbeelding).

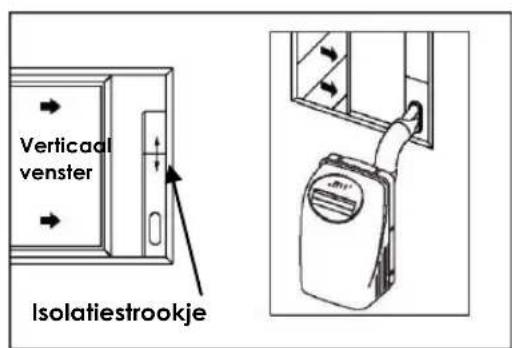

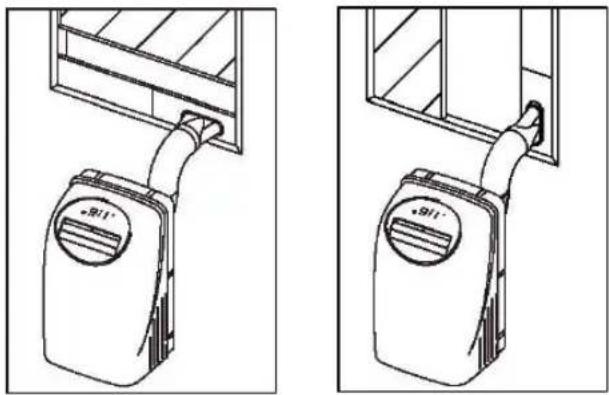

Afvoerslang door een venster leiden

Opgelet: Deze methode kunt u enkel op een schuifvenster toepassen.

• Plaats het isolatiestrookje in de opening van het venster en regel het op de juiste lengte indien nodig.
• Steek de afvoerslang door het isolatiestrookje, steek het isolatiestrookje in de opening van het venster en schuif het venster dan tegen het strookje om het te blokkeren.

Let er wel op dat u een bescherming tegen indringers behoudt.

Zorg ervoor dat het toestel correct geïnstalleerd is vooraleer u het gebruikt.

1) Selecteer een gepaste plaats en zorg ervoor dat het stopcontact gemakkelijk te bereijken is.

2) Installeer de afvoerslang en regel de isolatiestrookjes volgens de opening van het venster zoals hieronder afgebeeld en beschreven in de installatieparagraaf.

OPMERKING: Stap 2 is enkele nodig voor de koelfunctie

3) Steek de stekker in een stopcontact van 230V\~50Hz met aarding.

4) Zorg ervoor dat de waterafvoerbuis correct geïnstalleerd is (zie verder, waterafvoerparagraaf)

5) Druk op de aan-/uitschakelaar om het toestel aan te schakelen.

Elektrische voeding

- Zorg ervoor dat de elektrische voeding volstaat (230 V \~50 Hz).

- De elektrische installatie van de airconditioner moet met een passende zekering en een hoofdzekering beveijlad zijn.

- De airconditioner moet met de garde verbonden zijn.

- Steek de stekker niet in een meervoudige contactdoos en gebruik geen verlengsnoer.

B. en C: knoppen voor het instellen van de kamertemperatuur.

D. DIGITAAL DISPLAY.

E. CONTROLELAMPJE VOOR DE VENTILATIESNELHEID

F. CONTROLELAMPJE VOOR KOELING/ONTVOCHTIGING/VENTILATIE

G. CONTROLELAMPJE VAN HET WATERRESERVOIR: het controlelampje zal flikkeren wanneer het reservoir vol is.

H. AAN/UIT-CONTROLELAMPJE

I. AAN/UIT-SCHAKELAAR om het toestel aan of uit te schakelen

J. MODE: Druk op deze knop om de gewenste functie te kiezen (koeling, ontvochtiging)

K. SNELHEIDSKNOP VAN DE VENTILATOR: Druk op deze knop om te kiezen tussen snel, matig of traag.

L. ON/OFF-KNOP VAN DE TIJDSCHAKELAAR: gebruik deze knop om de tijdschakelaar in te stellen.

M. CONTROLELAMPJE VAN DE TIJDSCHAKELAAR

Koel- of ontvochtigingsfunctie

• Indien u het toestel uitschakelt terwijl het zich in koel- of ontvochtigingsfunctie bevond, en u deze na korte tijd weer wilt aanschakelen, wacht minstens 3 minuten vooraleer u het weer aanschakelt.
• Zorg ervoor dat de waterafvoerbuis goed geïnstalleerd is.

Elektrische voeding

• Zorg ervoor dat de elektrische voeding volstaat (230 V \~50 Hz).
• De elektrische installatie van de airconditioner moet met een passende zekering en een hoofdzekering beveiligd zijn.
• De airconditioner moet met de aarde verbonden zijn.
• Steek de stekker niet in een meervoudige contactdoos en gebruik geen verlengsnoer.

2. KOELFUNCTIE

• Druk enkele keren op de MODE-knop totdat het controlelampje van de koelfunctie gaat branden.
• Druk op de knoppen " ▲" of " ▼" voor het instellen van de temperatuur om de gewenste kamertemperatuur te kiezen.
• Druk op de snelheidknop van de ventilator om de ventilatiesnelheid in te stellen.

3. ONTVOCHTIGINGSFUNCTIE

• Druk enkele keren op de MODE-knop totdat het controlelampje van de ontvochtigingsfunctie gaat branden.
• Druk op de knoppen "▲" of "▼" voor het instellen van de temperatuur om de gewenste kamertemperatuur te kiezen.
• Bij deze functie zal de ventilator op een vooraf bepaalde snelheid draaien.
• Laat de ramen en deuren dicht om een zo goed mogelijk ontvochtigingsresultaat te verkrijgen.
• Indien u deze functie gebruikt, gelieve de luchtafvoerslang niet te gebruiken.

4. VENTILATIE

• Druk enkele keren op de MODE-knop totdat het controlelampje van de ventilatie gaat branden.
• Druk op de knoppen "▲" of "▼" voor het instellen van de temperatuur om de gewenste kamertemperatuur te kiezen.
• Indien u deze functie gebruikt, gelieve de luchtafvoerslang niet te gebruiken.

5. GEBRUIK VAN DE TIJDSCHAKELAAR

Inschakeltijd programmeren

• Druk op de aan-/uit-knop van de tijdschakelaar wanneer de airconditioner uitgeschakeld is. Selecteer het uur waarop u wenst dat het toestel zich inschakelt.
• ON zal op het bedieningspaneel verschijnen.
• De reikwijdte van de tijdschakelaar gaat van 0.00 tot 24.

Uitschakeltijd programmeren

• Druk op de aan-/uit-knop van de tijdschakelaar wanneer de airconditioner ingeschakeld is. Selecteer het uur waarop u wenst dat het toestel zich uitschakelt.
• OFF zal op het bedieningspaneel verschijnen.
• De reikwijdte van de tijdschakelaar gaat van 0.00 tot 24.

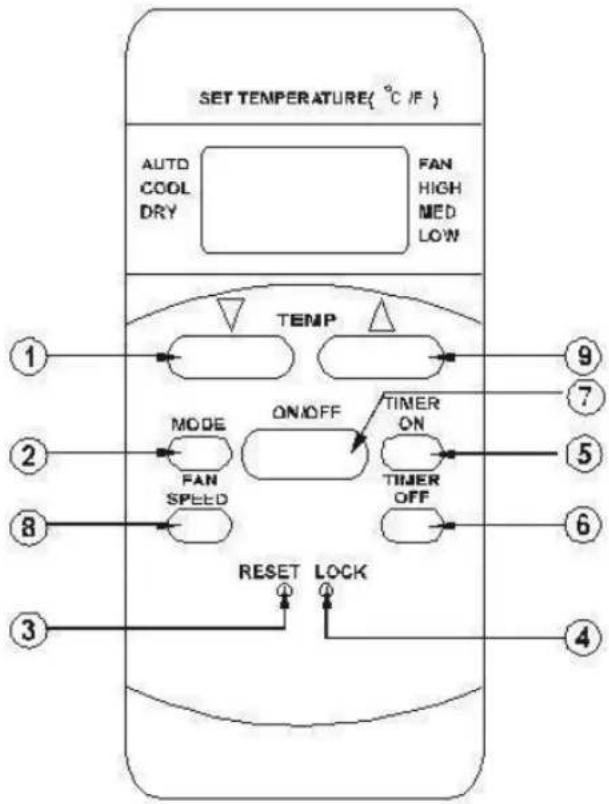

AFSTANDSBEDIENING

1. en 9 TEMP-knoppen: Met deze knoppen kunt u de gewenste kamertemperatuur instellen.
2. MODE-knop: Druk op deze knop om de gewenste functie te kiezen. De functies worden in de volgende volgorde afgebeeld: AUTO, COOL, DRY, FAN (auto, koelfunctie, ontvochtigingsfunctie, ventilatie)
3. RESET-knop: Wanneer u op de RESET-knop drukt, worden alle ingestelde gegevens geannuleerd en zal het toestel terugkomen tot de oorspronkelijke regelingen.
4. LOCK-knop: Druk op deze knop om alle huidige regelingen te vergrendelen. Om deze functie te annuleren, druk opnieuw op de LOCK-knop.
5. TIMER ON-knop: Druk op deze knop om de inschakeltijd te programmeren. Elke druk op de knop zal 30 minuten toevoegen. Zodra de ingestelde tijd 10:00 bereikt, zal de tijdschakelaar bij elke druk 60 minuten toevoegen.
   Om de inschakeltijd te annuleren, stel de tijdschakelaar gewoon op 0:00 in.
6. TIMER OFF-knop: Druk op deze knop om de uitschakeltijd van het toestel in te stellen. Elke druk op de knop zal 30 minuten toevoegen. Zodra de ingestelde tijd 10:00 bereikt, zal de tijdschakelaar bij elke druk 60 minuten toevoegen.
   Om de inschakeltijd te annuleren, stel de tijdschakelaar gewoon op 0:00 in.
7. ON/OFF-knop: Druk op deze knop om het toestel in te schakelen. Druk opnieuw om het uit te schakelen.

1. FAN SPEED-knop: Met deze knop kunt u de ventilatiesnelheid regelen. De standen worden in de volgende volgorde afgebeeld:AUTO, LOW (traag), MED (matig), HIGH (snel).

Display van de afstandsbediening

1. ①Signaal-controlelampje: Dit controlelampje brandt wanneer de afstandsbediening een signaal uitzendt naar het toestel.

2. ②Weergave van de FUNCTIE (MODE): Geeft de gekozen functie weer AUTO, COOL, DRY en FAN.

3. Het ③LOCK-symbool verschijnt zodra u op de LOCK-knop drukt. Druk opnieuw op de LOCK-knop indien u dit symbool wilt doen verdwijnen.

4. ④TIMER-symbool: dit symbool geeft de positie van de tijdschakelaar weer. Dwz. indien enkel de inschakeltijd ingesteld werd, zal het inschakelsymbool weergegeven zijn, indien enkel de uitschakeltijd ingesteld is, zal het uitschakelsymbool weergegeven zijn. Indien beide ingesteld werden, zullen beide symbolen worden weergegeven.

5. ⑤FAN-symbol: dit symbool wordt weergeven wanneer u op de ventilatieknop drukt.

6. ⑥Digitaal display: Deze zone zal de temperatuur weergeven, en indien de tijdschakelaar ingesteld is, zal het ook de in- en uitschakeltijd weergeven.

GEBRUIK VAN DE AFSTANDSBEDIENING

Batterijen plaatsen/vervangen

De afstandsbediening werkt op 2 alkaline-batterijen(2X LR03).

A. Om de batterijen in de afstandsbediening te plaatsen, schuif het deksel en steek de batterijen in de afstandsbediening en let hierbij op de polariteit aangeduid in de afstandsbediening.

B. Om de batterijen te vervangen, haal de lege batterijen eruit en steek de nieuwe erin zoals hierboven beschreven.

OPMERKING:

1. Vervang de lege batterijen nooit door batterijen van een verschillend type of door andere lege batterijen, dit zou een slechte werking van de afstandsbediening kunnen veroorzaken.

1. Indien u de afstandsbediening lange tijd niet gebruikt, gelieve de batterijen te verwijderen.

2. De gemiddelde levensduur van de batterijen bij een normaal gebruik van dit toestel bedraagt ongeveer 6 maanden.

3. Vervang de batterijen wanneer u het gebruikssignaal van het toestel niet meer hoort of indien het signaal-controlelampje niet meer brandt.

4. Wanneer de batterijen leeg zijn, gelieve deze op milieuvriendelijke wijze weg te gooien.

Automatisch gebruik

Wanneer de airconditioner gebruiksklaar is, schakel hem in en het controlelampje op het bedieningspaneel zal flikkeren.

1. Gebruik de MODE-knop om de functie AUTO te kiezen.

2. Druk op de TEMP-knop om de gewenste kamertemperatuur in te stellen. De meest aangename temperatuur ligt tussen 21°C en 28°C

3. Druk op de ON/OFF-knop om het toestel aan te schakelen. Het aan-/uitcontrolelampje op het bedieningspaneel gaat branden. De gebruiksfunctie wordt automatisch op AUTO ingesteld en geen enkel symbool zal op het display van de afstandsbediening verschijnen.

4. Druk opnieuw op de ON/OFF-knop op het toestel uit te schakelen.

OPMERKING

1. Op stand AUTO kiest de airconditioner automatisch de best passende functie (koelfunctie, ventilatie of ontvochtiging) in functie van het verschil tussen de kamertemperatuur en de ingestelde temperatuur die weergegeven is op de afstandsbediening.

2. Indien de functie AUTO u niet bevalt, kunt u de gewenste functie met de hand selecteren.

Individueel gebruik van de functies COOL (koelfunctie), DRY (ontvochtiging), FAN (ventilatie).

1. Indien de AUTO-functie u niet schikt, kunt u door handbediening overschakelen tot de functies COOL, DRY of FAN.

2. Druk op de TEMP-knop om de gewenste kamertemperatuur in te stellen. Bij koelfunctie is aanbevolen kamertemperatuur 21°C of hoger.

3. Druk op FAN SPEED om de ventilatiesnelheid auto, traag, snel of matig te kiezen.

4. Druk op de ON/OFF-knop. Het aan-/uitcontrolelampje gaat branden en de airconditioner treedt in werking volgens de ingestelde functies. Druk opnieuw op de ON/OFF-knop om het toestel uit te schakelen.

OPMERKING: De FAN-functie (ventilatie) op zich kan niet gebruikt worden om de temperatuur te regelen. Bij deze functie zijn enkele de punten 1, 3 en 4 van toepassing.

Ontvochtiging

1. Druk op de MODE-knop om de DRY-functie (ontvochtiging) te selecteren.

2. Druk op TEMP om de gewenste kamertemperatuur tussen 21 en 28°C te selecteren.

3. Druk op de ON/OFF-knop. Het aan-/uitcontrolelampje gaat branden en het toestel treedt in werking in DRY-functie. Druk opnieuw op de ON/OFF-knop om het toestel uit te schakelen.

Gebruik van de tijdschakelaar

Met de TIMER ON-knop kunt u de inschakeltijd van het toestel instellen. Met de TIMER OFF-knop kunt u de uitschakeltijd programmeren.

A. Om de inschakeltijd te programmeren.

1. Druk op de TIMER ON-knop, TIMER ON zal op de afstandsbediening verschijnen, de laatste ingestelde inschakeltijd en het signaal "h" zullen op het display verschijnen. U kunt nu opnieuw de inschakeltijd instellen.
2. Druk opnieuw op de TIMER ON-knop om de inschakeltijd op te slaan.
3. Nadat u de inschakeltijd hebt ingesteld, zal de afstandsbediening 1,5 seconde nodig hebben om het signaal aan de airconditioner door te geven. Daarna, na ongeveer 2 seconden, verdwijnt het signaal "h" en de opgeslagen temperatuur zal opnieuw op het display verschijnen.

B. Om de uitschakeltijd te programmeren

1. Druk op de TIMER OFF-knop, TIMER OFF zal op de afstandsbediening verschijnen, de laatste ingestelde uitschakeltijd en het signaal "h" zullen op het display verschijnen. U kunt nu opnieuw de uitschakeltijd instellen.
2. Druk opnieuw op de TIMER OFF-knop om de uitschakeltijd op te slaan.
3. Nadat u de uitschakeltijd hebt ingesteld, zal de afstandsbediening 1,5 seconde nodig hebben om het signaal aan de airconditioner door te geven. Daarna, na ongeveer 2 seconden, verdwijnt het signaal "h" en de opgeslagen temperatuur zal opnieuw op het display verschijnen.

OPMERKING:

1. Gelieve de tijdschakelaar opnieuw in te stellen nadat u de laatste programmatie hebt geannuleerd.
2. De tijd die u instelt is niet het juiste uur, maar de termijn ten opzichte van het uur op het moment van de regeling.

OPGELET

1. Zorg ervoor dat zich geen hindernis bevindt tussen de afstandsbediening en de receptor van het toestel, dat dit de werking van de airconditioner zou belemmeren.
2. Zorg ervoor dat de afstandsbediening niet in contact komt met vloeistof.
3. Bescherm de afstandsbediening tegen hoge temperatuur en zonlicht.
4. Zorg ervoor dat de receptor zich niet in zonlicht bevindt om een slechte werking van het toestel te vermijden.
5. Hou de afstandsbediening ver van interferenties die veroorzaakt worden door andere huishoudelijke toestellen.

WATERAFVOER

VEILIGHEIDSSYSTEEM VAN HET WATERRESERVOIR

Dit toestel is uitgerust met een intern waterreservoir, twee veiligheidsschakelaars waarvan één voor de controle van de waterafvoer van de waterpomp en de andere om het waterpeil van het interne reservoir te controleren. Wanneer het water een bepaald peil bereikt, schakelt het veiligheidssysteem zich aan. Op het digitale scherm verschijnt P 1 en het controlelampje van het waterreservoir gaat branden. Verplaats het toestel voorzichtig naar buiten, verwijder het rubberen stopsel uit de afvoeropening aan

de achterkant van het toestel en voer het water af. Na de waterafvoer zal het toestel weer correct werken.

Verbind de waterafvoerbuis van de waterpomp met het toestel vooraleer u het toestel aanschakelt. Wanneer het waterpeil van het interne reservoir een bepaald niveau bereikt, zal de waterpomp zich aanschakelen en het gecondenseerde water naar buiten afvoeren door de waterafvoerbuis. De maximale lengte van de buis is 3,5m (bij deze afvoermethode, de afvoeropening aan de achterkant van het toestel met het rubberen stopsel af te sluiten om continu afvoer te vermijden).

CONTINU AFVOER

Wanneer u beslist het toestel lange tijd niet te gebruiken, neem het rubberen stopsel weg en maak de waterafvoerbuis voor continu afvoer vast aan het aansluitingspunt aan de achterkant van het toestel. Het water van het reservoir zal door de waterafvoerbuis lopen (Bij deze afvoermethode zal de waterpomp niet in werking treden).

ONDERHOUD

Schakel de airconditioner vóór de reiniging uit en trek de stekker uit het stopcontact. Reinig de filter ongeveer om de 15 dagen om een slechte werking van de ventilatie ten gevolge van onzuiverheden te vermijden.

Behuizing van het toestel reinigen

Gebruik een vochtige doek om de buitenkant van het toestel te reinigen. Gebruik nooit chemische producten, benzine, detergenten of andere schoonmaakproducten. Deze zouden de behuizing van het toestel kunnen beschadigen.

Reiniging van de filter

• Open het beschermingsdeksel van de luchtfilter en scheid de filter van zijn deksel.
• Reinig de filter door hem in lauw water (maximum 40°C) onder te dompelen met een mild neutraal detergent. Spoel de filter af en laat hem drogen, weg van het zonlicht.
• Maak de filter weer vast aan het deksel met behulp van de daartoe voorziene haakjes en plaats het geheel weer in het toestel.

GEBRUIK HET TOESTEL NOOIT ZONDER FILTER

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
1. HET TOESTEL WERKT NIET WANNEER U OP ON/OFF-KNOP DRUKT	- Het controlelampje van het waterreservoir brandt, het reservoir is vol.	Voer het water uit het reservoir af.
	- De kamertemperatuur ligt lager dan de ingestelde temperatuur (koelfunctie))	Stel de temperatuur opnieuw in.
2. NIET KOUD GENOEG	- De deuren en ramen van het vertrek zijn niet dicht.	Zorg ervoor dat alle ramen en deuren toe zijn.
	- Er zijn warmtebronnen in het vertrek.	Verwijder de warmtebronnen indien mogelijk.
	- De luchtafvoerslang is niet verbonden of is verstopt.	Verbind de afvoerslang en zorg ervoor dat hij correct kan werken.
	- De ingestelde temperatuur ligt te hoog	Reduceer de ingestelde temperatuur
	- De luchtfilter is door stof verstopt	Reinig de filter
4. GELUID OF TRILLING	- De grond is niet vlak genoeg.	Plaats het toestel op een stabiel plat vlak
5. GEKLOK	- Het geluid komt van het koelmiddel dat binnen in het toestel vloeit	Dit is perfect normaal
