Producttype	Inbouw gaskookplaat
Merk	KitchenAid
Model	KHPS 9010
Aantal gaspitten	5 (1 steunpit, 2 halfsnelle pitten, 1 snelle pit, 1 professionele wokpit)
Vermogen per pit	Steunpit: 1,0 kW; Halfsnel: 1,65 kW elk; Snel: 3,0 kW; Wok: professioneel, vermogen niet gespecificeerd
Totaal nominaal vermogen	11,50 kW (G20)
Afmetingen uitsparing (B x D)	560 x 480 mm (voor vlakke montage)
Afmetingen product (B x D x H)	860 x 510 x 45 mm (geschat)
Gewicht	ca. 12 kg (geschat)
Materialen	Roestvrij staal en glas
Elektrische aansluiting	230 V ~ 50 Hz
Gasaansluiting	Voor aardgas (G20) of vloeibaar gas (G30/G31), druk zie label
Ontsteking	Elektronische ontsteking met thermokoppel veiligheid
Instelbare minimale vlam	Ja, via bypass-schroef op de kraan
Pannendiameters	Wok: 24-26 cm; Snel: 24-26 cm; Halfsnel: 16-24 cm; Steun: 8-14 cm
Reiniging	Verwijderbare pannendragers en branderdeksels; reinigen met warm water en neutraal middel; geen schuurmiddelen
Onderhoud	Reinig ontstekings- en thermokoppelpunten; controleer rubber voetjes pannendragers
Veiligheid	Thermokoppel veiligheid op elke pit; kinderslot niet aanwezig, maar waarschuwingen voor kinderen
Installatie	Inbouw of opbouw; geschikt voor werkbladen 20-50 mm dik; vereist ventilatieopening van 100 cm²
Ombouw naar andere gassoort	Mogelijk door vervangen spuitstukken en aanpassen minimale vlam; set apart verkrijgbaar
Garantie	Zie garantieboekje; servicenummer op typeplaatje

Veelgestelde vragen - KHPS 9010 KITCHENAID

Hoe steek ik een gaspit aan?

Draai de bedieningsknop naar de hoogste vlamstand, druk de knop in om de elektronische ontsteking te activeren. Houd de knop na het aansteken nog 5 seconden ingedrukt om de thermokoppel te activeren.

Wat moet ik doen als de vlam uitgaat na het loslaten van de knop?

De thermokoppel is mogelijk niet opgewarmd. Houd de knop bij het aansteken langer ingedrukt (ca. 5 seconden). Als het probleem aanhoudt, controleer of de branderkroon en deksel correct zijn geplaatst en of de thermokoppel schoon is.

Kan ik de kookplaat gebruiken met een ander type gas?

Ja, de kookplaat is geschikt voor ombouw naar andere gassoorten. U moet de spuitstukken vervangen en de minimale vlam bijregelen. Raadpleeg de injectietabel in de handleiding en neem contact op met de klantenservice voor de juiste set.

Hoe reinig ik de kookplaat?

Verwijder de pannendragers en branderdeksels. Was ze met warm water en een neutraal reinigingsmiddel. Gebruik geen schuurmiddelen of schuursponsjes. Voor roestvrijstalen delen gebruik een speciaal reinigingsmiddel. Droog alles goed af voordat u het terugplaatst.

Welke pannen zijn geschikt?

Gebruik pannen met een vlakke bodem die passen bij de diameter van de pit: voor de wok 24-26 cm, voor snelle pit 24-26 cm, voor halfsnel 16-24 cm, voor steunpit 8-14 cm. Gebruik voor de wok de speciale wokring.

Waarom is de vlam onstabiel of geel?

Controleer of de branderopeningen niet verstopt zijn en of de branderkroon correct is geplaatst. Ook kan het type gas en de spuitstukken niet overeenkomen. Pas zo nodig de minimale vlam aan met de bypass-schroef.

Hoe installeer ik de kookplaat?

De installatie moet door een gekwalificeerde installateur worden uitgevoerd. Zaag een uitsparing van 560x480 mm (voor vlakke montage) en zorg voor een ventilatieopening van minimaal 100 cm². Gebruik de meegeleverde afdichting en bevestigingsklemmen.

Wat moet ik doen als de elektronische ontsteking niet werkt?

Controleer of de stroomtoevoer is aangesloten (230V). Reinig het ontstekingspunt met een vochtige doek. Als het nog steeds niet werkt, neem contact op met de klantenservice.

Kan ik de kookplaat onder een afzuigkap installeren?

Ja, maar houd de door de afzuigkap aanbevolen minimale hoogte aan. Zorg voor voldoende ventilatie in de ruimte, vooral bij langdurig gebruik.

Waar vind ik het serienummer?

Het serienummer en modelnummer staan op het typeplaatje aan de onderkant van de kookplaat. Dit is nodig voor garantie en klantenservice.

GEBRUIKSAANWIJZING KHPS 9010 KITCHENAID

Productbeschrijving en symbolen 4

De gaspitten gebruiken 4

Praktische informatie voor het gebruik van uw kookelement 5

De panondersteuners en de wokondersteuner positioneren 5

Openingen Afzuigkap en Keukenkasten (mm) 6

Injectietabel 6

Waarschuwingen en suggesties 7

Milieutips 8

Installatie (Vlakke en Opbouw installatie) 9

Gasaansluiting 9

Elektrische aansluiting 10

Het kookelement op het werkblad installeren.

Opbouwl geïnstalleerd model 10

Het kookelement op het werkblad installeren.

Vlak geïnstalleerd model 11

Voor een afwijkende gasvoorziening geschikt maken 12

De spuitstukken terugplaatsen 12

Het gaspit voor de wok installeren 13

Het minimale stroomniveau van de gaskranen regelen 13

Algemene reinigings- & onderhoudsoperaties 14

Zorg voor en onderhoud van de gaspitten 14

Opsporen van storingen 15

Klantenservice 15

Productbeschrijving en symbolen

I. Verwijderbare panondersteuners
2. I kWh steungaspit
3. 1.65 kWh halfsnel gaspit
4. 3 kWh snel gaspit
5. 1.65 kWh halfsnel gaspit
6. Professionele gaspit voor wok
7. Bedieningsknop steungaspit
8. Bedieningsknop halfsnel gaspit
9. Bedieningsknop snel gaspit
10. Bedieningsknop halfsnel gaspit
II. Bedieningsknop professionele gaspit voor de wok

De gaspitten gebruiken

Één van de gaspitten aanzetten:

I. Draai de bedieningsknop die met deze gaspit overeenkomt linksom tot de indicator op het

symbool voor de hoogste vlam staat.

1. Druk de bedieningsknop in om de gaspit aan te steken.

2. Houd, als de gaspit eenmaal aangestoken is, de bedieningsknop gedurende ongeveer 5 seconden ingedrukt om de veiligheidsthermokoppel, die op elk gaspit geïnstalleerd is, de tijd te geven om zich in te schakelen. De thermokoppel zal de gastoevoer naar de gaspit uitschakelen in het geval dat de vlam per ongeluk uitgaat (een windvlaag, tijdelijke onderbreking van de gastoevoer of lekkage van vloeistof, enz).

Indien de gaspit niet binnen 15 seconden aangaat, draai de gaspit uit, controleer de verbinding van de gaspitdeksel en de plaat voor een correcte installatie. Wacht minstens I minuut alvorens u het opnieuw probeert. Indien de gaspit, nadat de bedieningsknop is losgelaten, uitgaat dan heeft de thermokoppel zich niet ingeschakeld. Wacht minstens I minuut alvorens u de stappen van I tot 3 herhaalt.

Praktische informatie voor het gebruik van uw kookelement

Lees de instructies door om het beste resultaat van uw kookelement te verkrijgen.

• Maak gebruik van pannen met een doorsnede die met de diameter van de gaspit overeenkomt (zie de tabel op deze pagina).
• Maak gebruik van pannen met een platte bodem met uitzondering van het gebruik van de wokondersteuner.
• Maak geen gebruik van overtollige hoeveelheden water tijdens het bereiden van voedsel en maak gebruik van de deksel.
• Verzeker u ervan dat de pannen in hun geheel door de panondersteuners worden ondersteund en dat ze niet over de randen hiervan uitsteken.

Maak nooit gebruik van:

- twee gaspitten tegelijkertijd voor één houder, zoals een vispan.

Belangrijk:

Plaats de panondersteuner nooit omgekeerd op het kookelementen verschuif deze nooit aangezien u hierdoor het kookelement zou kunnen bekrassen.

Het nalaten van het opvolgen van deze aanbevelingen zou kunnen leiden tot een beschadiging of een breuk van het glaskeramieke kookelement waardoor de veiligheid van uw apparaat nadelig zal worden beïnvloed.

Gaspit Pan diameter

wok van 24 tot 26 cm

snel van 24 tot 26 cm

halfsnel van 16 tot 24 cm

steun van 8 tot 14 cm

De panondersteuners en de wokondersteuner positioneren

Positioneer de panondersteuners en de wokondersteuner zoals hieronder in de afbeelding staat aangegeven.

Openingen Afzuigkap en Keukenkasten (mm)

Indien u boven het kookelement een afzuigkap wenst te installeren, raadpleeg de handleiding voor de installatie van de afzuigkap om de correcte hoogte van de afzuigkap boven het kookelement te garanderen.

Soort gebruikt gas Configuratie model Nominale		warmtestroom kW	Totaal nominaal verbruik	Vereiste hoeveelheid lucht (m3) voor de verbranding van 1 m3gas
G20 20 mbar	5 gaspitten	11,50	1090 l/h	9,52
G30 28-30 mbar	5 gaspitten	11,50	836 g/h	30,94
G31 37 mbar	5 gaspitten	11,50	821 g/h	23,80

Elektrische Stroom: 230 V - 50 Hz

Waarschuwingen en suggesties

Om het beste resultaat van uw kookelement te kunnen verkrijgen, lees deze aanwijzingen zorgvuldig door en bewaar ze voor toekomstige raadpleging.

• Deze instructies gelden alleen voor de landen waarvan het symbool op het serienummerplaatje van het kookelement staat aangegeven.
• Het verpakkingsmateriaal (plastic zakken, geëxpandeerd polyurethaan, enz) zouden een mogelijk gevaar voor kinderen kunnen opleveren en dienen zorgvuldig verwijderd te worden.
• Controleer of het apparaat tijdens het transport geen schade heeft opgelopen en verwijder al het beschermende verpakkingsmateriaal en plastic folie alvorens u het product installeert.
• Dit kookelement (cat. 3) is uitsluitend voor het bereiden van voedsel in een huishoudelijke omgeving ontworpen. Elk ander gebruik (bijvoorbeeld het verwarmen van kamers) dient als onjuist en gevaarlijk te worden beschouwd.
• De installatie en de verbinding van dit apparaat met een gas- of elektrische voorziening dienen door een competent en gekwalificeerd persoon in overeenstemming met de wetgeving te worden uitgevoerd.
• Dit apparaat dient in overeenstemming met de geldige normen en alleen in goed geventileerde ruimtes te worden geïnstalleerd. Lees de aanwijzingen door alvorens u dit aparaat installeert en er gebruik van maakt.

- De van te voren geïnstalleerde gaskoppeling en de toevoerdruk hiervan zijn op het etiket op de bodem van het kookelement aangegeven. Indien dit type gastoevoer niet wordt gebruikt, raadpleeg het hoofdstuk genaamd "Voor een afwijkende gasvoorziening geschikt maken" op pagina 12.

Milieutips

Verpakking

- Het verpakkingsmateriaal is 100% recyclebaar zoals wordt aangegeven door het symbool Volg de plaatselijke milieuvoorschriften op wanneer u het apparaat afdankt.

Producten

Dit apparaat is voorzien van het merkteken volgens de Europese Richtlijn 2002/96/EG betreffende Afgedankte Elektrische en Elektronische Apparatuur (AEEA). Door ervoor te zorgen dat dit product op de juiste manier weggegooid wordt, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen.

Het symbool op het product of op de documenten die bij dit apparaat horen geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan dient het bij een Verzamelpunt voor Elektrische en Elektronische Apparaten te worden afgegeven voor de verwerking hiervan in overeenkomst met de lokale milieuwetgeving. Neem voor details over uw lokale Verzamelingspunt contact op met de Lokale Authoriteiten.

Verklaring van overeenstemming

Dit kookelement is ontworpen, gebouwd en op de markt gebracht in overeenkomst met:

• De veiligheidsvereisten van de Europese Richtlijn 90/396/EEG voor "Gastoestellen"
• de veiligheidsvereisten van de laagspanningsrichtlijn 2006/95/EG (die in plaats komt van de Richtlijn 73/23/EEG en latere wijzigingen daarop)
• de veiligheidsvereisten van de "EMC"-richtlijn 89/336/EEG
• de vereisten van de Europese Richtlijn 93/68/EEG
• dit apparaat is in overeenstemming met de Europese Regeling 1935/2004 ontworpen om met levensmiddelen in aanraking te komen.

Opmerking:

• Een onjuiste plaatsing van de panondersteuner zou krassen op het kookelement kunnen veroorzaken. Om dit te voorkomen controleer altijd of alleen de rubberen pootjes op de bodem van de panondersteuners op het kookelement steunen en verschuif de panondersteuners nooit over het oppervlak van het kookelement.
• Maak nooit gebruik van twee gaspitten voor het verwarmen van I pan.
• In het geval van een landurig gebruik kan een extra ventilatie nodig zijn (het openen van een raam of het verhogen van de afzuigkracht van de afzuigkap).

Waarschuwing

- Dit apparaat is niet bedoeld om te worden gebruikt door personen (waaronder ook kinderen) met een verminderde fysieke, sensorische of mentale bekwaamheden of met onvoldoende ervaring of kennis van het gebruik hiervan, tenzij ze in het begin bijgestaan of geïnstrueerd over het gebruik van het apparaat worden door een persoon die voor hun veiligheid verantwoordelijk is.

- Houd kinderen uit buurt van het kookelement wanneer u hier gebruik van maakt en laat ze nooit met de bedieningsknoppen of andere onderdelen van het apparaat spelen.

- Laat kinderen nooit met de panondersteuners spelen. De rubberen pootjes aan de onderkant van de panondersteuners zouden door kleine kinderen ingeslikt kunnen worden en hierdoor ernstige verwondingen of verstikking kunnen veroorzaken.

- Alvorens u de panondersteuners op het kookelement plaatst, controleer of alle rubberen pootjes op hun plaats zitten.

- Elke keer dat u klaar bent met het gebruiken van het kookelement, controleer altijd dat de bedieningsknoppen op de uitstand staan en draai de kraan tot de gasleiding of gasfles dicht.

- Blokkeer op geen enkele wijze de luchtopeningen aan de achterkant van het apparaat.

Installatie (Vlakke en Opbouw installatie)

Technische informatie voor de installateur

• Waarschuwing: dit is een zwaar product dat voor de uitvoer van de installatie de aanwezigheid van twee personen vereist.
• Dit apparaat kan op een 20mm - 50mm dik keukenblad worden geïnstalleerd.
• Indien onder het kookelement geen oven wordt ingebouwd dient onder het kookelement een paneel worden aangebracht om de beschadiging hiervan te voorkomen en de inhoud van de keukenkasten te beschermen. Dit paneel dient de gehele onderkant van het kookelement te beschermen en dient op dusdanige wijze geplaatst te worden dat een luchtopening van minstens 50mm tussen het paneel en de onderkant van het kookelement en maximaal 150mm met de onderkant van het werkoppervlak behouden wordt.
• Dit kookelement is ontworpen om perfect in combinatie met een oven uit de KitchenAid serie te kunnen functioneren. De Fabrikant wijst alle verantwoordelijkheid af indien een ander ovenmerk geïnstalleerd wordt.

Voor de installatie verzeker u ervan dat:

- De gastoevoer (soort en druk) en de kalibratie op het kookelement met elkaar overeenkomen

Gasaansluiting

De aansluiting met het gasnet dient door een competent en geregistreerd persoon in overeenstemming met de wetgeving uit te worden gevoerd.

• De aansluiting van het kookelement met het gasnet of de gasfles dient met een stevige koperen of stalen leiding met onderdelen die overeenstemmen met de lokale regelingen of met behulp een flexibele roestvrijstalen leiding met een glad oppervlak in overeenstemming met de lokale regelingen uit te worden gevoerd. De flexibele metalen leiding mag niet langer dan 2 meter zijn.
• Alvorens u de leiding met het rubberen deel (A) verbindt, verzeker u ervan dat de afdichtring (B) op zijn plaats zit (dit meegeleverde onderdeel is in overeenstemming met EN549).

Waarschuwing: indien u gebruik maakt van een flexibele roestvrijstalen leiding dient deze op dusdanige wijze te worden geïnstalleerd dat deze niet in aanraking komt met beweegbare onderdelen zoals laden of keukenkasten en dat deze in een obstakelvrije ruimte loopt waar deze in zijn geheel gecontroleerd kan worden.

(zie het serienummerplaatje op het kookelement en de injectietabel).

• De keukenkasten en de apparaten rondom/in de buurt van het kookelement warmtebestendig zijn en met de lokale regelingen overeenstemmen.
• De verbrandingsproducten uit de lucht van de kamer worden verwijderd door middel van een afzuigkap of een in een muur of in een raam geïnstalleerde elektrische ventilator die in overeenstemming met de lokale regelingen is.
• De natuurlijke luchtcirculatie door een geschikte opening met een dwarsdoorsnede van niet minder dan 100cm ^2 en die als volgt dient te zijn: - permanent en toegankelijk in de muren van de te ventileren ruimte en die naar buiten toe afzuigt.
• op dergelijke manier gebouwd dat de openingen aan de binnen- en buitenkant niet geblokkeerd kunnen worden, ook niet per toeval.
• Beschermd met een plastic rooster en een metalen netwerk, enz dat de dwarsdoorsnede van 100cm ^2
• Op dusdanige wijze geplaatst dat deze de afzuiging van de verbrandingsproducten niet belemmert. niet verkleind wordt.

- Na het verbinden met het gasnet controleer met behulp van water en zeep dat er geen sprake van lekkage is.

ALLEEN VOOR BELGIË: Het is noodzakelijk de elleboogverbinding (A) op het apparaat met de meegeleverde verbinding te vervangen.

Belangrijk: in het geval dat er een roestvrijstalen kookelement wordt gebruikt dient deze op dusdanige wijze geïnstalleerd te worden dat deze niet in aanraking komt met de beweegbare delen van de meubels. Deze dient in een obstakelvrije ruimte te lopen waar het mogelijk is om hem over zijn gehele lengte te inspecteren. Na de aansluiting met de gastoevoer controleer met behulp van water en zeep dat er geen sprake van lekkage is.

Let op: Indien u moeite heeft om de gaspitknoppen te draaien, neem contact op met de Klantenservice voor een vervanging van de gaspitkraan.

Elektrische aansluiting

De elektrische aansluiting dient in overeenstemming met de wetgeving en door een gekwalificeerd en competent persoon uit te worden gevoerd.

• Informatie over de voltage en de geabsorbeerde stroom zijn op het serienummerplaatje aangegeven.
• Het apparaat dient te worden geaard.
• We raden u aan dat, tijdens de installatie van het apparaat, dit kookelement met behulp van een 3mm bipolaire schakelaar wordt beveiligd.
• Indien beschadigd dient de voedingskabel vervangen te worden met een soortgelijke voedingskabel (H05V2V2-FT90°C, of H05RR-F type). We raden u aan om deze operatie door onze Klantenservice uit te laten voeren.
• Maak geen gebruik van verlengsnoeren.
• De fabrikant wijst alle aansprakelijkheid af voor letsel aan personen of dieren of schade aan voorwerpen die het gevolg is van het niet naleven van de bovengenoemde voorschriften.

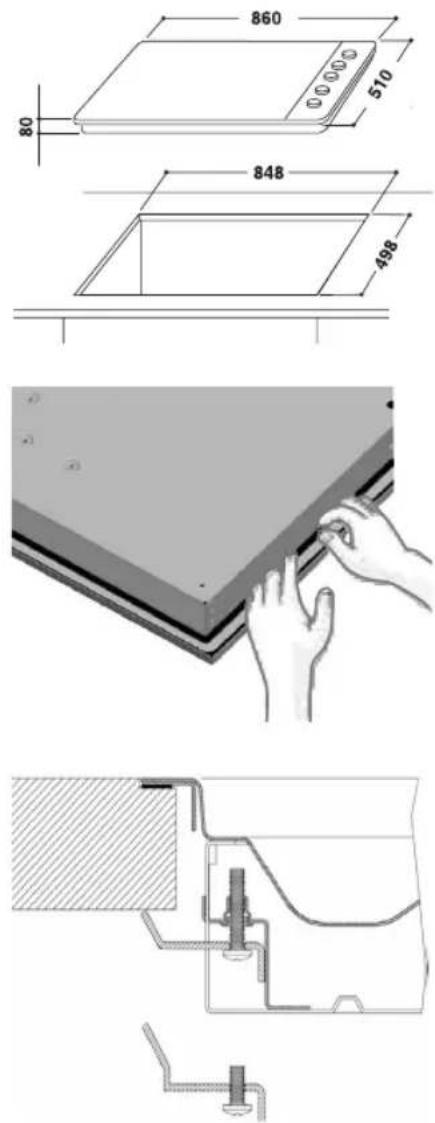

Het kookelement op het werkblad installeren. Opbouwl geïnstalleerd model

Belangrijk: de volgende procedure dient door competent technisch personeel uit te worden gevoerd. Het kookelement kan op of in verschillende materialen, zoals metselwerk, metaal, hout en hittebestendig laminaat gelakt hout (90°C) geïnstalleerd worden.

Zaag een opening met de afmetingen zoals in de afbeelding staat aangegeven in het keukenblad.

Plaats voorzichtig de pakking/het afdichtmateriaal op de buitenste omtrek van het keukenblad, zoals hieronder in de afbeelding staat aangegeven. Voer een lichte maar stevige druk uit om een goede hechting met het werkoppervlak te waarborgen.

Plaats het kookelement in de opening en maak deze met behulp van de meegeleverde montageklemmen vast.

Opmerking: de elektrische voedingskabel dient lang genoeg te zijn om het mogelijk te maken dat het kookelement van boven af uit de opening getild kan worden.

Het kookelement op het werkblad installeren. Vlak geïnstalleerd model

Belangrijk: de volgende procedure dient door competent technisch personeel uit te worden gevoerd. Het kookelement kan op of in verschillende materialen, zoals metselwerk, metaal, hout en hittebestendig laminaat gelakt hout (90°C) geïnstalleerd worden.

Zaag een opening met de afmetingen zoals in de afbeelding staat aangegeven in het keukenblad. Om ervoor te kunnen zorgen dat dit kookelement perfect in de opening past, is een 3mm uitsparing rondom de rand van de opening nodig.

Opmerking: Voor laminaat keukenbladen met een laminaat dat minder dan 3mm dik is, vorm een uitsparing zoals in de schematische detailtekening staat aangegeven.

Breng, alvorens u het kookelement positioneert, de meegeleverde klevende pakking/afdichtmateriaal onder de rand van het kookelement zelf aan, daar waar deze met het keukenblad in aanraking zal komen (afb. 2).

Plaats, als eenmaal het afdichtmateriaal op zijn plaats is aangebracht, het kookelement in de uitsparing. Maak het kookelement aan het werkoppervlak vast met behulp van de meegeleverde schroeven en klemmen en draai deze aan tot het kookelement helemaal vlak is (afb. 3).

Verwijder voorzichtig de overtollige pakking/afdichtmateriaal. In het geval van een installatie in hout (met name spaanplaat) dient elke kleine ruimte tussen de rand van het keukenblad en het kookelement met een kleine hoeveelheid aan siliconenkit op te worden gevuld (zie afb. 4). Als eenmaal het apparaat geïnstalleerd is dient de onderkant van het kookelement geheel bereikbaar te zijn.

Belangrijk:

• Draai de montageklemmen van het kookelement met de hand aan het keukenblad vast; maak van weinig kracht gebruik.
• In het geval van houten (of soortgelijke) keukenbladen, bescherm het oppervlak van de geslepen uitsparing met een grondverf, voordat u het klevende afdichtmateriaal aanbrengt.

Gleuven voor extra klemmen zijn aan de bodem van het apparaat aangebracht om een zo vlak mogelijke plaatsing (indien dit nodig is) mogelijk te maken. De passende klemmen kunnen bij de Klantenservice worden verkregen.

Afb. I

Voor een afwijkende gasvoorziening geschikt maken

Indien u gebruik maakt van een soort gas die afwijkt van het soort dat op het serienummerplaatje en op het oranje etiket aan de achterkant van het kookelement staat aangegeven, dient u de spuitstukken te vervangen. In het geval van het gaspit voor de Wok, stel de primaire lucht bij (zie Injectietabel op pagina 6).

Het oranje etiket dient verwijderd te worden en samen met de gebruiksaanwijzing te worden bewaard.

Maak gebruik van drukregelaars die voor de verschillende gasdrukken geschikt zijn, zoals op pagina 6 staat aangegeven.

- Neem, voor het vervangen van de spuitstukken, contact op met de Klantenservice of met een gekwalicifeerd elektricien.

- De spuitstukken die niet als standaardmodel zijn meegeleverd kunnen bij de Klantenservice aangevraagd worden.

- Regel de laagste niveaus van de kranen.

Opmerking: in het geval van vloeibaar petroleumgas (G30/G31) dient de bypass-schroef helemaal ingedraaid te zijn. Mocht u alsnog moeite hebben bij het draaien van de bedieningsknop, neem dan contact op met de Klantenservice die, na gecontroleerd te hebben dat de kraan bchadigd is, deze door de Servicedienst zal laten vervangen.

De spuitstukken terugplaatsen

Opmerking: Raadpleeg de injectietabel om na te gaan wat het juiste type te installeren spuitstuk is.

Traditionele spuitstukken (T)

I. Verwijder de panondersteuners (A).
2. Verwijder de gaspitten (B).
3. Draai het spuitstuk (C) met een steeksleutel nr 7 los.
4. Vervang het spuitstuk met een ander spuitstuk dat voor het nieuwe soort gas geschikt is.
5. Herplaats de gaspitten en de panondersteuners.

Opmerking: Onthoud, terwijl u het kookelement installeert, om het gaskalibratie etiket, dat samen met de vervangende spuitstukken voor informatie over het gas geleverd is, aan de onderkant van het kookelement vast te plakken.

Wok Gaspit (W)

Het is het beste om het dubbelkapsgaspit voor de wok te veranderen alvorens u met de installatie aanvangt:

1. Til het kookelement uit het werkoppervlak en verwijder de installatie montagestukken.
2. Verwijder de schroeven die het glas aan de achterkant van het kookelement vasthouden en de schoreven die zich aan de beide zijden van het kookelement bevinden (E).
3. Verwijder de bevestigingsschroeven die het gaspit aan het glazen kookelement vastmaken. Als u eenmaal het glazen kookelement heeft verwijderd, kunt u zich toegang tot het spuitstuk van het gaspit voor de wok verschaffen.
4. Verwijder het spuitstuk (F) met behulp van een 10mm moersleutel.
5. Draai de bevestigingsschroef (H) los om de positie (X) van de gasinvoerkoppeling (G) in verhouding tot het spuitstuk te regelen.

Het gaspit voor de wok installeren

Voor het installeren van het dubbelkapsgaspit voor de wok: Plaats in de volgende volgorde:

I. gaspit-ring (A);
2. decoratieve afdekkingsring (B);
3. buitenste gaspitdeksel (C);
4. binnenste gaspitdeksel (D).

Opmerking: verzeker u ervan dat:

1. de plaatsingspin voor de gaspit-ring (A) op correcte wijze in de opening op het gaspit is gestoken.
2. dat de plaatsingspin op de buitenste gaspitdeksel (C) op correcte wijze in de opening op de gaspit-ring (A) is gestoken.

Het minimale stroomniveau van de gaskranen regelen

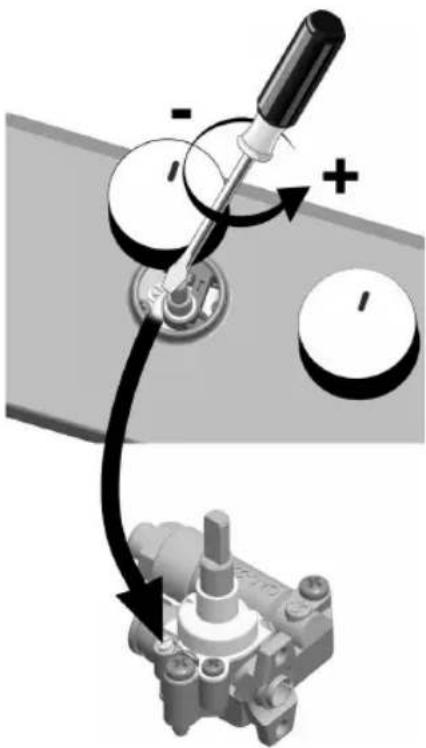

Het regelen van het minimale stroomniveau dient met de kraan gedraaid op de laagste positie (kleine vlam) uit te worden gevoerd. Het is niet nodig om de primaire lucht in de gaspitten te regelen. On na te gaan dat het laagste niveau op correcte wijze geregeld is, verwijder de bedieningsknop en stel de op de kraan aanwezige schroeven als volgt bij:

I. draai aan om de hoogte van de vlam I (-) te verminderen;
2. draai los om de hoogte van de vlam (+) toe te laten nemen;
3. Met de branders aan, draai de knoppen van de hoogte positie naar de laagste positie om de stabiliteit van de vlam te controleren.

Als u eenmaal het regelen beeindigd heeft, sluit de pakkingen opnieuw af met behulp van afdichtwas.

Algemene reinigings- & onderhoudsoperaties

Sluit het kookelement altijd van de elektrische stroomvoorziening af en wacht tot deze helemaal afgekoeld is alvorens u met reinigings- en/of onderhoudswerkzaamheden aanvangt. Om uw kookelement in een perfecte staat te behouden, dient u deze schoon te houden, door elke keer dat u hier gebruik van heeft gemaakt de achtergebleven voedselresten te verwijderen. Het reinigen van het oppervlak van het kookelement:

- Het roestvrijstalen oppervlak kan bevlekt raken indien deze gedurende een lange periode met hard water of met uitzonderlijk sterke en agressieve reinigingsmiddelen in aanraking komt. Verwijder gemorste vloeistoffen (saus, koffie, water, enz..) altijd zo snel mogelijk. Reinig met handwarm water en met een neutraal reinigingsmiddel, spoel na en droog zorgvuldig met een zachte doek, of met een doek speciaal ontworpen voor het reinigen van roestvrij staal af. Gebruik reinigingsmiddelen voor roestvrij staal alleen op de roestvrijstalen afwerking.

• Maak geen gebruik van ruwe of corrosieve producten, op chloride gebaseerde producten of metaalsponsjes.
• Maak geen gebruik van stoomreinigers.
• Maak geen gebruik van licht ontvlambare producten.
• Laat nooit zure of alkalinehoudene producten zoals azijn, mosterd, zout, suiker of citroensap op het kookelement achter aangezien deze producten het kookelement zullen beschadigen en "krassen" op het glazen oppervlak zullen achterlaten.

Opmerking: Met de tijd kan het regelmatig gebruik van het kookelement bepaalde verkleuringen rondom de gaspitten veroorzaken. Dit wordt veroorzaakt door de hoge temperatuur van de vlam en zal de functionering of het rendement van het kookelement niet aantasten.

Zorg voor en onderhoud van de gaspitten

De panondersteuners en de gaspitten kunnen worden verwijderd om het reinigen gemakkelijker te maken.

I. Was de onderdelen zorgvuldig in warm water met een neutraal reinigingsmiddel en verzeker u ervan dat al het ingebrande vuil verwijderd is en dat de openingen van de gaspitten niet geblokkeerd zijn. De binnenste gaspitdeksel (D) op pagina 12 is gemaakt van messing en is onderworpen aan een natuurlijke bruinering wanneer deze opgewarmd wordt. Maak deze elke keer dat u hier gebruik van maakt met een speciaal voor messing ontworpen reinigingsmiddel schoon. Maak gebruik van warm water en een neutraal reinigingsmiddel om de buitenste deksel (voorwerp (C) op pagina 12) van het gaspit voor de wok te reinigen. Maak nooit gebruik van schuurmiddelen of van metaalsponsjes die de speciale beschermingen van het oppervlak zouden kunnen beschadigen.

1. Spoel na en droog zorgvuldig af.
2. Plaats de gaspitten en de deksels op correcte wijze op hun plaats terug.
3. verzeker u ervan dat de panondersteuner, wanneer u deze terugplaatst, op correcte wijze rondom elk gaspit geplaatst is.

Opmerking: In het geval van kookelementen voorzien van een elektronische ontsteking en thermokoppels dienen de uiteinden van de ontstekingen en de thermokoppels regelmatig gereinigd te worden om goed te kunnen functioneren. Maak deze zorgvuldig met een vochtige doek schoon. Achtergebleven ingebrand voedsel dient met een tandenstoker of een soortgelijk voorwerp te worden verwijderd.

Werk, om de beschadiging van de elektronische ontsteking te voorkomen, alleen met correct geplaatste gaspitten en de panondersteuners.

Opsporen van storingen

Indien het kookelement niet correct functioneert, bestudeer deze handleiding alvorens u met de Klantenservice contact opneemt.

Het gaspit gaat niet aan of de vlam is onstabiel? Controleer dat:

I. de gas- of elektriciteitsvoorziening niet onderbroken is en dat de bedieningsknop helemaal opengedraaid is.
2. de gasvoorziening niet opgeraakt is.
3. de openingen van de gaspitten geblokkeerd zijn.
4. het uiteinde van de elektronische ontsteking schoon is.
5. alle onderdelen van de gaspitten op correcte wijze geplaatst zijn.

De vlam blijft niet aan? Controleer dat:

I. de knop op juiste wijze en gedurende de voor het activeren van de veiligheidsthermokoppel vereiste tijd ingedrukt werd tijdens het aanzetten van het gaspit.

1. de openingen van het gaspit niet in de nabijheid

Klantenservice

Alvorens u contct opneemt met de Klantenservice, controleer of u het probleem zelf met behulp van de handleiding voor het opsporen van storingen op kunt lossen.

I. Neem contact op met de Klantenservice, indien de storing aanhoudt. We zullen u om bepaalde informatie vragen die ons zal helpen om u van dienst te zijn. Zorg dat u de volgende informatie bij de hand heeft:
- een korte beschrijving van de storing;
- het serienummer en het nummer van het model van het apparaat
- thet servicenummer (het nummer na het woord service op het serienummerplaatje) op de bodem van het kookelement. Het servicenummer staat ook vermeld in het garantieboekje.

of rondom de thermokoppel geblokkeerd zijn.

1. het uiteinde van de thermokoppel schoon is.

De pannen zijn onstabiel? Controleer dat:

I. de bodem van de pan geheel plat is.
2. de pan goed boven het gaspit gecentreerd is.
3. de panondersteuners op correcte wijze geïnstalleerd zijn en dat alle rubberen pootjes op hun plaats zitten.

- Uw naam en complete adres inclusief postcode en telefoonnummer.

Opmerking: Indien u, in het geval van een probleem aan uw kookelement, geen contact met ons opneemt zou u de veiligheid en de kwaliteit van dit apparaat nadelig kunnen beïnvloeden.

Whirlpool Europe S.r.l.

Viale G. Borghi, 27 - 21025 Comerio (VA)

Phone [phone] - Fax [phone]

www.whirlpool.eu

Printed in Italy

12/07
