| Producttype | Inductiekookplaat |
| Merk | KitchenAid |
| Model | KHIS 6520 |
| Aantal kookzones | 4 inductiezones |
| Afmetingen (B x D x H) | Ca. 590 x 520 x 50 mm |
| Gewicht | Ca. 10 kg |
| Voedingsspanning | 230 V ~ / 400 V 3N ~ (afhankelijk van aansluiting) |
| Vermogensniveaus | 1-9 plus Boost (P) |
| Bediening | Touchscreen met tiptoetsen |
| Kookzones | 2 x Ø 180 mm, 1 x Ø 145 mm, 1 x Ø 180 mm (flexibel) |
| Boost-functie | Ja, voor snel verwarmen |
| Timer | Instelbaar tot 99 minuten per zone |
| Pauze-functie | Ja, tijdelijk blokkeren met behoud van instellingen |
| Kinderslot | Ja, bedieningspaneel blokkeren |
| Flexibele zones | Ja, twee zones combineerbaar |
| Sensor-functie | Automatisch kookpunt detecteren en water koken |
| Griddle-functie | Ja, voor grillen met speciaal accessoire |
| Special functions | Simmering, Melting, Keep Warm |
| Restwarmte-indicatie | Ja, 'H' in display |
| Panherkenning | Ja, automatische detectie |
| Materiaal kookplaat | Glaskeramiek |
| Reiniging | Zachte doek, keukenpapier, speciale reinigingsmiddelen |
| Veiligheid | Automatische uitschakeling, oververhittingsbeveiliging |
| Installatie | Inbouw, vereist scheidingspaneel onder plaat |
| Garantie | Zie garantieboekje |
Veelgestelde vragen - KHIS 6520 KITCHENAID
Gebruikersvragen over KHIS 6520 KITCHENAID
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Forn in PDF-formaat gratis! Vind uw handleiding KHIS 6520 - KITCHENAID en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. KHIS 6520 van het merk KITCHENAID.
GEBRUIKSAANWIJZING KHIS 6520 KITCHENAID
Installatietekeningen 4
Belangrijke veiligheidsinstructies 6
Milieutips 7
Verklaring van overeenstemming 7
Voordat u de kookplaat in gebruik neemt 8
Gebruik van reeds aanwezige pannen 8
Aanbevolen diameter panbodem 8
Installatie 8
Elektrische aansluiting 9
Gebruiksaanwijzing 10
Reiniging 14
Het opsporen van storingen 14
Klantenservice 15
Vermogenstabel 16
Functietabel 17
Bereidingstabel 18
Installatietekeningen
180 mm 180 mm 145 mm
R = Min. 6,5 mm
MODEL KHIS 6520 / 6540

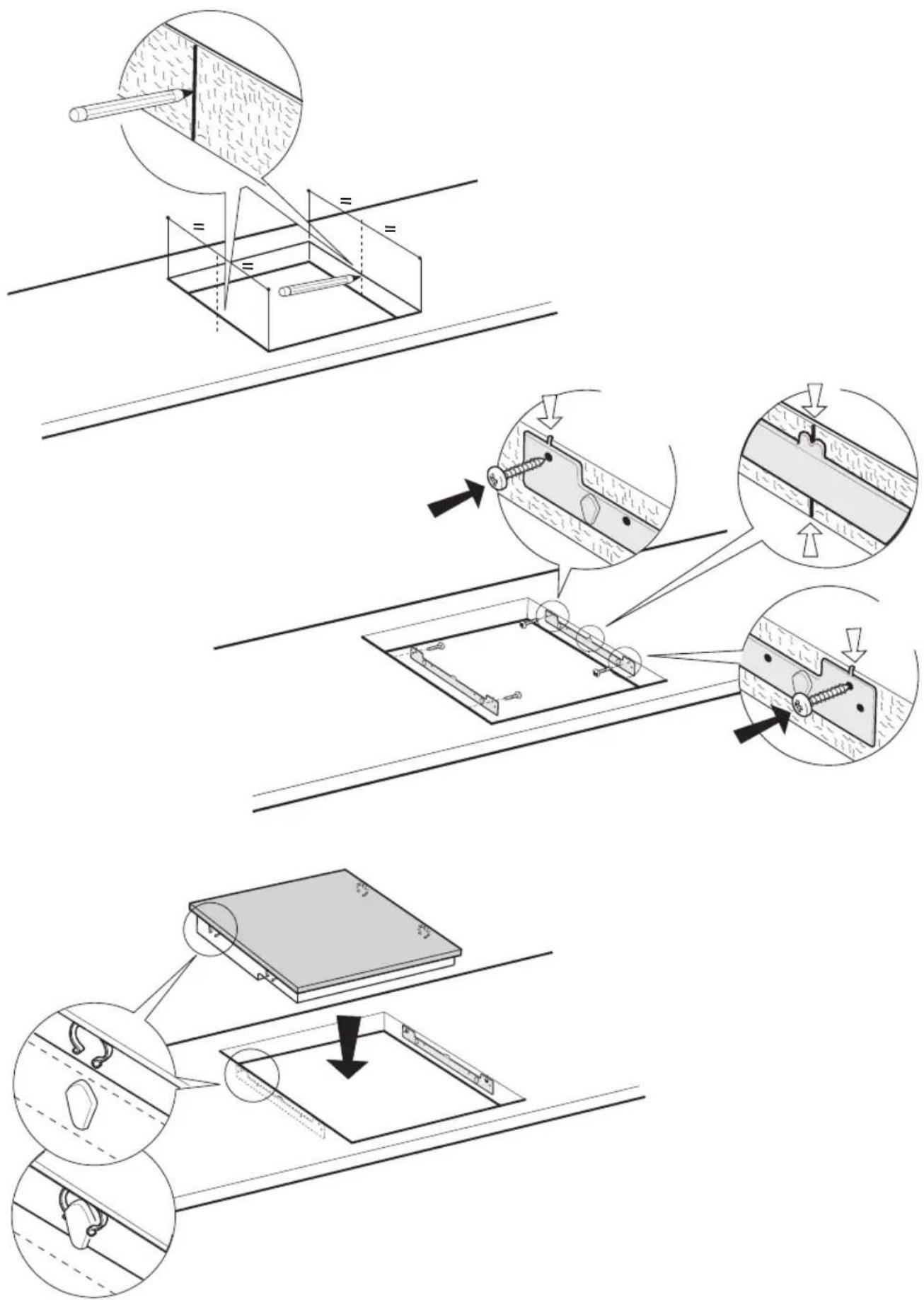

Installatietekeningen
Belangrijke veiligheidsinstructies
UW VEILIGHEID EN DIE VAN ANDEREN IS ERG BELANGRIJK
Deze handleiding en het apparaat zelf zijn voorzien van belangrijke veiligheidsinformatie, die ten allen tijde gelezen en opgevolgd moet worden.
Dit is het waarschuwingssymbool, behorend bij de veiligheid, waarmee gebruikers worden gewaarschuwd voor mogelijke gevaren voor henzelf en anderen.
Alle veiligheidsberichten komen na het waarschuwingssymbool en de volgende tekst:
GEVAAR
Geeft een gevaarlijke situatie aan, die ernstig letsel veroorzaakt als deze niet wordt vermeden.
WAARSCHUWING
Geeft een gevaarlijke situatie aan, die ernstig letsel zou kunnen veroorzaken als deze niet wordt vermeden.
Alle veiligheidsberichten geven het mogelijke gevaar aan en geven aan hoe het risico op letsel, schade en elektrische schokken voortvloeiend uit het onjuiste gebruik van het apparaat beperkt kan worden. Houd u strikt aan de volgende aanwijzingen:
- De stekker van het apparaat moet altijd uit het stopcontact getrokken zijn voordat welke installatiehandeling dan ook verricht wordt.
- De installatie of het onderhoud moet worden uitgevoerd door een gespecialiseerde monteur volgens de instructies van de fabrikant en in overeenstemming met de plaatselijke veiligheidsvoorschriften. Repareer of vervang geen enkel onderdeel van het apparaat, tenzij dit specifiek vereist is in de gebruiksaanwijzing.
- Dit apparaat moet worden geaard.
- Het netsnoer moet lang genoeg zijn om het apparaat, na inbouw in het meubel, aan te sluiten op het stopcontact.
- Om ervoor te zorgen dat de installatie voldoet aan de geldende veiligheidsvoorschriften, is er een omnipolaire schakelaar met een afstand van minstens 3 mm tussen de contacten nodig.
- Gebruik voor de aansluiting geen meervoudige stekkers of verlengsnoeren.
- Trek niet aan het netsnoer van het apparaat om het los te koppelen van de netvoeding.
- Na de installatie mogen de elektrische onderdelen niet meer toegankelijk zijn voor de gebruiker.
- Raak het apparaat niet aan met vochtige lichaamsdelen en gebruik het niet als u op blote voeten loopt.
- Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik en alleen voor het bereiden van voedsel. Elk ander gebruik is verboden (bijv. het verwarmen van ruimtes). De fabrikant kan niet aansprakelijk gesteld worden voor schade die het gevolg is van oneigenlijk gebruik of een foute instelling van de bedieningsknoppen.
- Het gebruik van het apparaat is niet toegestaan aan personen (waaronder kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens, of met weinig ervaring of kennis van het apparaat, tenzij ze instructies met betrekking tot het gebruik van het apparaat hebben gehad van personen die verantwoordelijk zijn voor hun veiligheid.
- De toegankelijke delen kunnen tijdens de werking erg heet worden. Kinderen moeten uit de buurt en in de gaten gehouden worden, om te voorkomen dat ze met het apparaat gaan spelen.
- Raak de verwarmingselementen van het apparaat niet aan tijdens en na het gebruik, dat kan leiden tot brandwonden. Vermijd contact met doeken of andere brandbare materialen tot alle onderdelen van het apparaat voldoende zijn afgekoeld.
- Gebruik ovenhandschoenen om pannen en accessoires te verwijderen en pas op dat u de verwarmingselementen niet aanraakt.
- Leg geen brandbaar materiaal op het apparaat of in de buurt ervan: als het apparaat onbedoeld in werking zou worden gesteld, kan er brand ontstaan.
- Oververhitte vetten en olie kunnen makkelijk vlam vatten. Controleer de kookplaat regelmatig als u bij de bereiding veel vet en olie gebruikt.
- Dit apparaat voldoet aan de huidige veiligheidsvoorschriften en de voorschriften inzake elektromagnetische compatibiliteit. Het wordt dragers van een pacemaker echter afgeraden dit apparaat te gebruiken. Er kan onmogelijk worden gegarandeerd dat al dit soort op de markt gebrachte apparaten voldoen aan de huidige veiligheidsvoorschriften en de voorschriften inzake elektromagnetische compatibiliteit, en dat er zich geen gevaarlijke interferenties kunnen voordoen. Tevens is het mogelijk dat mensen met andere soorten hulpmiddelen, zoals gehoorapparaten, zich ongemakkelijk zullen voelen.
Belangrijke veiligheidsinstructies
- Leg geen metalen voorwerpen zoals keukengerei (messen, vorken, lepels, deksels, enz.) op de kookzone, deze zouden hierdoor heet kunnen worden.
- Er moet in de ruimte onder het apparaat een scheidingspaneel, niet bijgeleverd, gemonteerd worden.
- Als het oppervlak van de plaat beschadigd mocht raken (barsten of breuk van het glas), gebruik het apparaat dan niet meer en neem onmiddellijk contact op met de klantenservice.
- Het is niet de bedoeling dat het apparaat in werking gesteld kan worden met een externe timer of met een afzonderlijke afstandsbediening
Afdanken van huishoudelijke apparatuur
- Dit product is vervaardigd van materiaal dat gerecycled of opnieuw gebruikt kan worden.
Afdanken moet plaatsvinden in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voordat u het apparaat afdankt moet de voedingskabel worden afgesneden, zodat het apparaat onbruikbaar wordt. - Voor meer informatie over behandeling, terugwinning en recycling van huishoudelijke apparaten kunt u contact opnemen met uw plaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit product hebt gekocht.
Milieutips
Verwerking van de verpakking
De verpakking kan volledig gerecycled worden, zoals wordt aangegeven door het symbool (△)
De verschillende onderdelen van de verpakking mogen niet terechtkomen in het milieu, maar moeten als afval verwerkt worden volgens de plaatselijke voorschriften.
Verwerking van het apparaat
Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA).
Door ervoor te zorgen dat dit product correct wordt afgedankt, helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid te voorkomen.
Het symbool op het product of op de begeleidende documentatie bij het product geeft aan dat dit apparaat niet als huishoudelijk afval behandeld mag worden, maar naar een speciaal verzamelpunt voor recycling van elektrische en elektronische apparaten moet worden gebracht.
Verklaring van overeenstemming
- Dit apparaat, bedoeld om in contact te komen met levensmiddelen, voldoet aan het reglement ( )n.1935/2004 en is ontworpen, gefabriceerd en op de markt gebracht in overeenstemming met de veiligheidsvoorschriften van de
Energiebesparing
Om de beste resultaten te verkrijgen adviseren wij het volgende:
- Gebruik potten en pannen met een doorsnede die gelijk is aan die van de kookzone.
- Gebruik alleen pannen met een platte bodem.
- Houd tijdens het koken zo veel mogelijk de deksel op de pan (behalve bij het gebruik van de functie "SENSOR").
- Kook groenten, aardappels, etc. met een kleine hoeveelheid water, om de kooktijd te verkorten.
- Met een snelkookpan kunt u nog meer energie en bereidingstijd besparen (behalve bij gebruik van de functie "SENSOR").
- Zet de pan altijd in het midden van de op de kookplaat getekende kookzone.
"Laagspanningsrichtlijn" 2006/95/CE (die de richtlijn 73/23/EG en latere amendementen vervangt), beveiligingsvereisten van de Richtlijn
"Elektromagnetische compatibiliteit" 2004/108/EG.
Voordat u de kookplaat in gebruik neemt
BELANGRIJK: als de pannen niet de vereisten afmetingen hebben, zullen de kookzones niet werken. Gebruik alleen pannen met het symbool "INDUCTION SYSTEM" (afbeelding hiernaast). Voordat u de kookplaat inschakelt, eerst de pan op de gewenste kookzone zetten.
Gebruik van reeds aanwezige pannen
Gebruik een magneet om te controleren of de pan geschikt is om op de inductiekookplaat te worden gebruikt: als de pannen de magneet niet aantrekken, zijn ze niet geschikt.
- Controleer of de bodem van de pannen niet ruw is en zo krassen in het oppervlak van de kookplaat zou kunnen maken. Controleer het keukengerei.
- Zet nooit warme pannen en koekenpannen op het bedieningspaneel van de plaat. Dit zou hierdoor schade kunnen oplopen.
BELANGRIJK: zie voor de diameter van de panbodem op de zones waar de functie SENSOR ingeschakeld kan worden de paragraaf "Functie SENSOR".
Installatie
Controleer na het uitpakken van het apparaat of het tijdens het transport geen beschadigingen heeft opgelopen en neem, in geval van problemen, contact op met de leverancier of de Klantenservice.

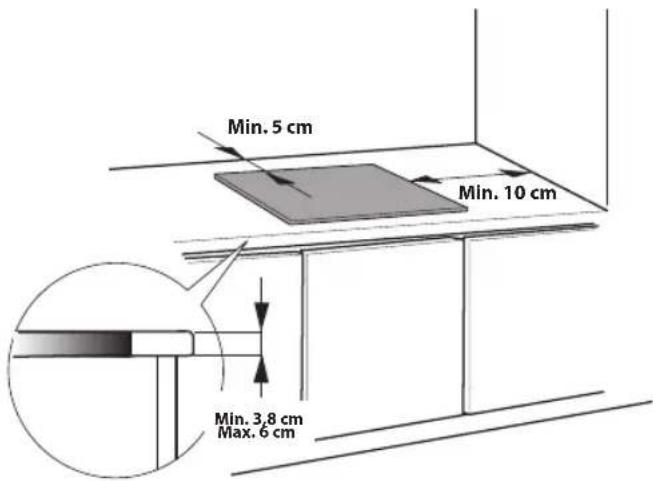

VOORBEREIDING VAN HET MEUBEL VOOR INBOUW
WAARSCHUWING
- Installeer een scheidingspaneel onder de kookplaat.
- Het onderste gedeelte van het apparaat mag na installatie niet toegankelijk zijn.
-
Als er onder de kookplaat een oven geïnstalleerd wordt, geen scheidingspaneel monteren.
-
Houd u voor de afstand tussen de onderkant van de kookplaat en het scheidingspaneel aan de afmetingen op de afbeelding.
- Voor een correcte werking van het apparaat mag de minimaal vereiste opening tussen werkblad en bovenkant van het meubel nooit afgedekt worden.
- Voer eerst alle zaagwerkzaamheden in het meubel uit voordat u de kookplaat op zijn plaats zet en verwijder alle houtkrullen en zaagsel.
Elektrische aansluiting
WAARSCHUWING
- Koppel het apparaat los van het elektriciteitsnet.
- Het apparaat moet geïnstalleerd worden door een gekwalificeerd technicus die volledig op de hoogte is van de geldende veiligheids- en installatievoorschriften.
- De fabrikant kan niet aansprakelijk gesteld worden voor letsel aan personen of dieren of schade aan voorwerpen die het gevolg zijn van het niet naleven van de voorschriften uit dit hoofdstuk.
- Het netsnoer moet lang genoeg zijn om de kookplaat te kunnen verwijderen uit het werkblad.
- Verzeker u ervan dat de spanning die vermeld is op het typeplaatje op de bodem van het apparaat overeenkomt met de netspanning in de woning waar het apparaat geïnstalleerd zal worden.
- Gebruik geen verlengsnoeren.
Aansluiting op het klemmenblok
Gebruik voor de elektrische aansluiting een kabel van het type H05RR-F zoals aangegeven is in onderstaande tabel.
| Ledere Mængde x | størrelse |
| 230 V ~ + ⏚ | 3 x 4 mm ^2 |
| 230-240 V ~ + ⏚ | 3 x 4 mm ^2 (alleen Australië) |
| 230 V 3 ~ + ⏚ | 4 x 1,5 mm ^2 |
| 400 V 3N ~ + ⏚ | 5 x 1,5 mm ^2 |
| 400 V 2N ~ + ⏚ | 4 x 1,5 mm ^2 |
Sluit de geel/groene aardleiding aan op de klem met het symbool
Bovengenoemde leiding moet langer zijn dan de andere.
I. Verwijder het deksel van het klemmenblok (A) door de schroef los te draaien en steek het deksel in het scharnier (B) van het klemmenblok.
2. Strip ongeveer 70 mm van de kabelbekleding van het netsnoer af.
3. Strip ongeveer 10 mm van de kabelbekleding van de draden af. Steek het netsnoer daarna in de kabelklem en sluit de draden op het klemmenblok aan volgens het aansluitschema naast het klemmenblok.
4. Bevestig het netsnoer door middel van de kabelklem.
5. Sluit het deksel (C) en schroef het vast op het klemmenblok met de verwijderde schroef - punt (I). Bij elke aansluiting op de netvoeding voert de kookplaat gedurende enkele seconden een automatische controle uit.
Zie het plaatje dat aan het netsnoer is bevestigd als de kookplaat al van een netsnoer voorzien is. Breng de aansluiting op het net tot stand via een meerpolige schakelaar met een afstand tussen de contacten van minimaal 3 mm.
Gebruiksaanwijzing

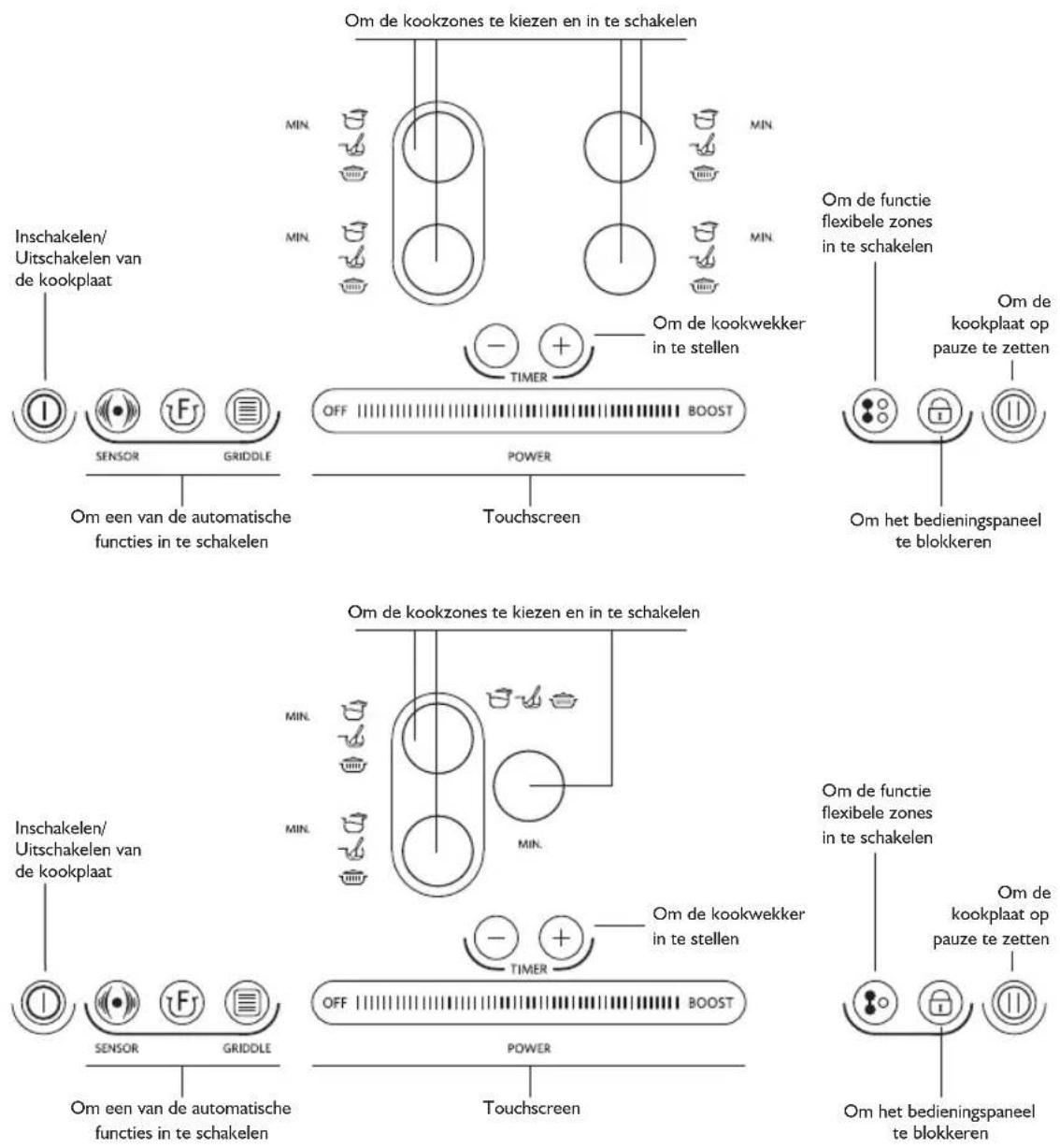

Beschrijving van het bedieningspaneel
Het bedieningspaneel is voorzien van tiptoetsen: voor het gebruik is het voldoende om het overeenkomstige symbool aan te raken (u hoeft niet krachtig te drukken).
Eerste gebruik / na uitval van de elektrische stroom
Nadat de kookplaat is aangesloten op het elektriciteitsnet, is het bedieningspaneel geblokkeerd (het lampje boven de toets brandt).
Om het paneel te deblokkeren de toets gedurende 3 seconden indrukken. Het lampje gaat uit en de kookplaat kan nu normaal werken.
Inschakeling / uitschakeling kookplaat
Om de kookplaat in te schakelen, de toets gedurende ongeveer 2 seconden ingedrukt houden: het lampje boven de toets gaat branden en er verschijnen streepjes in de cirkels die de kookzones aangeven. Om de kookplaat uit te schakelen, drukt u op dezelfde toets tot de kookplaat uitgaat. Alle kookzones worden uitgeschakeld.
Als binnen de 10 seconden geen enkele functie wordt geselecteerd, wordt de kookplaat automatisch uitgeschakeld.
Gebruiksaanwijzing
Nadat de kookplaat is ingeschakeld een pan op de gekozen zone zetten.
De zone inschakelen door op de bijbehorende ronde toets te drukken: binnen de cirkel wordt het getal
5 weergegeven, dat overeenkomt met het gemiddelde vermogensniveau.
Als de pan niet geschikt is voor uw inductiekookplaat, verkeerd geplaatst is of niet de juiste afmeting heeft, verschijnt de indicatie "geen pan" op het display (afbeelding hiernaast). Als er binnen 60 seconden geen pan gedetecteerd wordt, gaat de kookplaat uit.
- Om het vermogensniveau te wijzigen met een vinger een horizontale beweging maken over het touchscreen: het getal in de cirkel verandert afhankelijk van de plaats van de vinger op het touchscreen van een minimum van 1 tot een maximum van 9. Met behulp van het touchscreen kunt u de boosterfunctie activeren door op "BOOST" ("P" op het display) te drukken. Als er meer kookzones zijn ingeschakeld kunt u met het touchscreen het vermogen van de gekozen zone wijzigen, deze is herkenbaar aan een lichtpuntje rechtsonder de vermogensindicatie. Om een zone te selecteren hoeft u alleen maar de bijbehorende ronde toets in te drukken.
Uitschakeling kookzones
Selecteer de kookzone die u uit wilt schakelen door op de bijbehorende ronde toets te drukken (het puntje van het vermogensniveau wordt rechtsonder op het display weergegeven). Druk op de toets OFF die op het touchscreen zit.
H De kookzone wordt uitgeschakeld en, als het gebied warm is, verschijnt de letter "H" in de cirkel. "H" is de restwarmte-indicatie. De kookplaat is voor elke kookzone voorzien van deze indicatie; zo kunt u zien welke zones nog erg warm zijn. Wanneer de kookzone afkoelt, gaat het display uit.
Keuze van de timer
De timer is een tijdschakelaar die de mogelijkheid biedt om voor één kookzone een tijdsduur in te stellen van maximaal 99 minuten.
Selecteer de kookzone waarvoor u de timer wilt instellen (rechts onder de indicator van het vermogensniveau op het display verschijnt een lichtpuntje), en stel vervolgens de gewenste tijd in met de toetsen + en - van de timerfunctie: de tijd in minuten wordt weergegeven naast het display van de kookzone.
Enkele seconden nadat u de toets voor het laatst heeft aangeraakt, begint de timer met aftellen (het lichtpuntje voor selectie van de kookzone begint te knipperen).
Wanneer de ingestelde tijd verstreken is, klinkt er een geluidssignaal en wordt de kookzone automatisch uitgeschakeld.
Zie voor de timer behorend bij de functie SENSOR de beschrijving van deze functie op de volgende pagina's.
Blokkeren van het bedieningspaneel
Met deze functie kunt u de bedieningen van de kookplaat blokkeren om te voorkomen dat de plaat per ongeluk wordt ingeschakeld (bijv. tijdens reinigingswerkzaamheden).
Druk gedurende drie seconden op de toets teen geluidssignaal en een indicatielampje onder het
Gebruiksaanwijzing
symbool met het slotje geven aan dat de functie geactiveerd is. Het bedieningspaneel is geblokkeerd, met uitzondering van de uitschakelfunctie. Om de blokkering van de bedieningen te deactiveren, herhaalt u de activeringsprocedure. Het lichtpuntje gaat uit en de kookplaat is weer actief.
BELANGRIJK: de aanwezigheid van water, vloeistof die overgekookt is uit de pannen of voorwerpen die op de toets onder het symbool worden gezet, kunnen ertoe leiden dat de blokkering van het bedieningspaneel onbedoeld geactiveerd of gedeactiveerd wordt.
Pauze
Met deze functie kunt u de werking van de kookplaat tijdelijk blokkeren en later weer in werking stellen met behoud van de instellingen (behalve de functie SENSOR en de ingestelde timers). Druk op de knop
⑪: op de plaats van de vermogensniveaus verschijnt de indicatie die knippert.
Om de bereiding te hervatten, nogmaals op de knop drukken.
Flexibele Zones
Met deze functie kunnen twee kookzones gecombineerd worden en gebruikt worden alsof het een enkele kookzone was. Dit is ideaal voor het gebruik van ovale, rechthoekige en vergrote pannen (met een bodem van maximaal 40x18 cm). Druk, nadat u de plaat heeft ingeschakeld, op de toets de displays van de twee kookzones verschijnt het niveau "5"; beide verlichte puntjes naast het getal van het niveau branden, om één enkele gekozen zone aan te geven. Om het vermogensniveau te wijzigen met een vinger een horizontale beweging maken over het touchscreen: het getal in de cirkel verandert afhankelijk van de plaats van de vinger op het touchscreen van een minimum van 1 tot een maximum van 9. Om de flexibele zone uit te schakelen op de toets de verwarmingsplaten werken nu weer afzonderlijk.
Om de kookzone uit te schakelen op OFF drukken.
Als de functie flexibele zones ingeschakeld is, kan het vermogensniveau booster of de functie SENSOR niet gebruikt worden. Als u de timer in zou stellen, dan wordt deze weergegeven naast het display van de hoogst ingestelde verwarmingsplaat.
Beschrijving van de automatische functies
R De kookplaat heeft enkele automatische functies voor de verschillende kookzones. Naast de selectietoets van elke zone zijn de pictogrammen van alle beschikbare functies afgebeeld. Elke keer als er een automatische functie geselecteerd wordt, gaat er naast het pictogram een lampje branden en op het display van de geselecteerde zone verschijnt de letter "A".
Functie SENSOR
De functie SENSOR kiest automatisch het ideale vermogensniveau om het water aan de kook te brengen en geeft aan wanneer het kookpunt bereikt is.
Nadat u een pan met water op de zone met de tekst SENSOR geplaatst heeft, de kookplaat inschakelen en de zone selecteren. Druk op toets : op het display verschijnt "A", het lampje gaat branden. Tijdens de verwarmingsfase wordt een animatie weergegeven in de ruimte naast de zone.
① Voor een juiste werking van de functie SENSOR adviseren wij u:
- uitsluitend water te gebruiken (op omgevingstemperatuur);
- geen zout, ingrediënten of kruiden toe te voegen (tot het water kookt);
- het vermogensniveau van de zone niet te veranderen, de pan niet te verwijderen of te verplaatsen;
- pannen te gebruiken met een doorsnede van tussen een centimeter kleiner en een centimeter groter dan de doorsnede van de tekening op het glas;
- vul de pan voor minimaal 1/3 van de inhoud (minimaal 1 liter) en nooit tot aan de rand (max. 5 liter voor de zone ∅ 180 mm en max. 7 liter voor de zone ∅ 240 mm);
- geen snelkookpan te gebruiken.
Om betere prestaties te verkrijgen adviseren wij u bovendien:
- geen deksel te gebruiken op de pan die gebruik maakt van de functie SENSOR;
- de functie SENSOR niet in te schakelen als de zone nog warm is (letter "H" zichtbaar op het display).
Gebruiksaanwijzing
Als het kookpunt eenmaal bereikt is, klinkt er een geluidssignaal. Dit signaal wordt driemaal herhaald met regelmatige pauzes. Na het tweede signaal wordt er automatisch een kookwekker geactiveerd die de duur van het kookpunt bijhoudt. Na het derde signaal wordt er automatisch een lager vermogensniveau ingeschakeld dat geschikt is om het water aan de kook te houden. Vanaf dit moment kunt u naar wens ingrediënten toevoegen, een timer instellen of het vermogensniveau veranderen.
Als u het vermogensniveau verandert of de kookplaat op "pauze" zet, wordt de functie SENSOR uitgeschakeld.
- De kookplaat stuurt het gebruik van de functie SENSOR en de boosterniveaus autonoom aan, daarom is het mogelijk dat in sommige gevallen de booster niet ingeschakeld kan worden als de functie SENSOR al is ingeschakeld;
- de kwaliteit van de gebruikte pan kan van invloed zijn op de prestaties van de functie SENSOR.
Multifunctionele toets
Met deze toets kunt u een functie kiezen tussen simmering, melting, keep warm door deze toe te wijzen aan de van te voren gekozen zone.
Nadat u de zone gekozen heeft, drukt u op de toets het indicatielampje ter hoogte van de symbolen van de speciale functies naast elke zone geeft de actieve automatische functie aan. Druk herhaaldelijk op de toets om de gewenste functie in te stellen.
Functie Simmering
Met de functie simmering wordt automatisch op de geselecteerde kookzone een vermogen ingesteld waarmee het minimumkookpunt in stand wordt gehouden. Nadat er een pan geplaatst is, de kookplaat inschakelen en de gewenste kookzone selecteren. Druk op de toets om de functie te selecteren.
Om de functie uit te schakelen hoeft u alleen maar op OFF te drukken op het touchscreen.
Functie Melting
Met de functie melting blijft de kookzone op een lage en uniforme temperatuur werken. Nadat er een pan/accessoire op de gewenste kookzone is geplaatst, de kookplaat inschakelen en de gewenste kookzone selecteren. Druk herhaaldelijk op de toets om de functie te selecteren. Om de functie uit te schakelen hoeft u alleen maar op OFF te drukken op het touchscreen.
Functie Keep Warm
Deze functie werkt op een vermogensniveau waarmee gerechten warm gehouden kunnen worden. Nadat er een pan/accessoire op de gewenste kookzone is geplaatst, de kookplaat inschakelen en de gewenste kookzone selecteren. Druk herhaaldelijk op de toets om de functie te selecteren. Om de functie uit te schakelen hoeft u alleen maar op OFF te drukken op het touchscreen.
Functie GRIDDLE
Met deze functie kunt u verschillende categorieën voedsel grillen met behulp van het speciale accessoire.
i Gebruik uitsluitend het bijgeleverde accessoire.
Het gebruik van willekeurig welk ander accessoire kan van invloed zijn op de prestaties van de functie.
Plaats het accessoire op de kookzone met de tekst "GRIDDLE". Druk op de knop, een indicatielampje
verschijnt boven de toets en tegelijkertijd wordt de letter "A" op het display weergegeven.
Tijdens de verwarmingsfase wordt een animatie weergegeven in de ruimte naast de zone. Als de ideale temperatuur eenmaal bereikt is, klinkt er een geluidssignaal. Na het geluidssignaal kunt u beginnen met grillen.
Als de functie GRIDDLE ingeschakeld is kunnen de functies "flexibele zones" en "booster" niet tegelijkertijd op dezelfde zone ingeschakeld worden.
Reiniging
WAARSCHUWING
- Gebruik nooit een stoomreiniger.
- Controleer voordat u gaat schoonmaken of de kookzones uitgeschakeld zijn en dat de restwarmte-indicator ("H") niet wordt weergegeven.
BELANGRIJK: gebruik geen schuursponsjes of metalen sponsjes. Daardoor kan het glas, in de loop van de tijd, beschadigd raken.
- Na elk gebruik de kookplaat af laten koelen en schoonmaken om aangekoekt vuil en vlekken van gemorst voedsel te verwijderen.
- Suiker of levensmiddelen met een hoog suikergehalte beschadigen het glaskeramische oppervlak en moeten onmiddellijk worden verwijderd.
- Zout, suiker en zand kunnen krassen maken in het glazen oppervlak.
- Gebruik een zachte doek, absorberend keukenpapier of specifieke producten voor het reinigen van de kookplaat (houd u aan de aanwijzingen van de fabrikant).
Het opsporen van storingen
- Lees en volg de instructies op uit de paragraaf "Gebruiksaanwijzing".
- Sluit de kookplaat aan op het elektriciteitsnet en controleer of er geen stroomuitval is.
- Maak het oppervlak van de kookplaat na het schoonmaken goed droog.
- Als u er niet in slaagt de kookplaat na gebruik uit te schakelen, de stekker uit het stopcontact trekken.
- Als bij de inschakeling van de kookplaat op het display alfanumerieke codes worden weergegeven, dient u volgens onderstaande tabel te handelen.
| FOUTCODE BESCHRIJVING | MOGELIJKE OORZAKEN | OPLOSSING | |
| De kookplaat wordt uitgeschakeld en geeft na 30 seconden iedere 10 seconden een geluidssignaal. | Er wordt ononderbroken op het bedieningspaneel gedrukt. | Water of keukengerei op het bedieningspaneel. | Maak het bedieningspaneel schoon. |
| C81, C82, C83 Het bedieningspaneel wordt uitgeschakeld door te hoge temperaturen. | De interne temperatuur van de elektronische onderdelen is te hoog. | Wacht tot de kookplaat is afgekoeld voordat u hem weer gebruikt. | |
| F42 of F43 Het aansluitvoltage is niet goed. | De sensor detecteert een verschil tussen het voltage van het apparaat en het voltage van de netvoeding. | Koppel de kookplaat los van het elektriciteitsnet en controleer de aansluiting. | |
| F12, F21, F25, F36, F37, F40, F47, F56, F58, F60, F61, F62, F63, F64 | Bel de Klantenservice en geef de foutcode door. | ||
Klantenservice
Voordat u contact opneemt met de Klantenservice
- Controleer of het niet mogelijk is het probleem zelf op te lossen aan de hand van punten die beschreven worden in "Het opsporen van storingen".
- Schakel de kookplaat uit en weer aan, om te controleren of het probleem verdwenen is.
Als na het uitvoeren van deze controles de storing nog steeds aanwezig is, contact opnemen met de dichtstbijzijnde Klantenservice.
Vermeld altijd:
- een korte beschrijving van de storing;
- het type en het exacte model van de kookplaat;
- het servicenummer (dat is het nummer achter het woord Service op het typeplaatje), dat aan de onderkant van het apparaat zit (op de metalen plaat). Het servicenummer bevindt zich ook op het garantieboekje;
- uw volledige adres;
- uw telefoonnummer.
SERVICE
0000 000 00000
Plak hier één van de stickers met de productgegevens, waarvan zich twee exemplaren in het garantieboekje bevinden.
Wend u, in het geval dat reparatie noodzakelijk is, tot een erkend Technisch Servicecentrum (alleen dan heeft u zekerheid dat originele vervangingsonderdelen worden gebruikt en de reparatie correct wordt uitgevoerd).
Varmetabel
| Vermogensniveau Soort bereiding | Gebruik(de indicatie hangt af van de ervaringen en de bereidingsgewoonten) | ||
| Max. vermogen | Boost Snel verwarmen | Ideaal om in korte tijd de temperatuur van het voedsel te verhogen tot het kookpunt, in het geval van water, of snel kookvocht te verwarmen. | |
| 8-9 Bakken - koken | Ideaal om aan te braden, een bereiding te starten, diepvriespoducten te bakken, water snel aan de kook te brengen. | ||
| Hoog vermogen | 7-8 | Aanbraden - fruiten - koken - grillen - | Ideaal om te fruiten, vocht aan de kook te houden, koken en grillen (gedurende korte tijd, 5-10 minuten). |
| 6-7 | Aanbraden - koken - laten sudderen Fruiten - grillen | Ideaal om te fruiten, vocht zachtjes aan de kook te houden, koken en grillen (gedurende gemiddelde tijd, 10-20 minuten), accessoires voorwarmen. | |
| 4-5 | Koken - laten sudderen Fruiten - grillen | Ideaal om te laden sudderen, vocht heel zachtjes aan de kook te houden, koken en grillen (gedurende lange tijd). | |
| Gemiddeld vermogen | 3-4 | Koken - laten pruttelen - inkoken - Smeuig maken | Ideaal voor langdurige bereidingen (rijst, sauzen, braadstukken, vis) met bijbehorend vocht (bijv. water, wijn, bouillon, melk), deeg smeuig maken. |
| 2-3 | Ideaal voor langdurige bereidingen (hoeveelheden kleiner dan een liter: rijst, sauzen, braadstukken, vis) in bijbehorend vocht (bijv. water, wijn, bouillon, melk). | ||
| Laag vermogen | 1-2 Smelten - ontdooien | Ideaal om boter zacht te maken, voorzichtig chocolade te smelten; producten van kleine afmetingen te ontdooien. | |
| 1 | Warmhouden Risotto's smeuig maken | Ideaal om kleine hoeveelheden voedsel warm te houden die nèt bereid zijn of om dekschalen op temperatuur te houden en risotto's smeuig te maken. | |
| OFF | Vermogen nul | Steunoppervlak | Kookplaat in stand-by of uitgeschakeld (mogelijke aanwezigheid van restwarmte na afloop van de bereiding, aangegeven door H). |
Functietabel
| Functie Beschrijving automatische functie | ||
 | Simmering | Geeft een vermogensniveau aan dat geschikt is om gerechten gedurende lange tijd te laten pruttelen. Geschikt voor de bereiding van tomatensauzen, ragouts, soepen, groentensoepen, waarbij een constant bereidingsniveau gehandhaafd wordt; ideaal voor bereidingen au-bainmarie (crèmes) en bereide producten op te warmen. Voorkomt onaangenaam overkoken van het voedsel of mogelijk aanbranden op de bodem, die kenmerkend zijn voor dit soort bereidingen. |
 | Melting | Geeft een vermogensniveau aan dat geschikt is om kwetsbare producten langzaam te laten smelten zonder de sensorische kenmerken ervan in gevaar te brengen (chocolade, boter, enz.). |
 | Keep warm | Geeft een vermogensniveau aan waarmee gerechten of dekschalen warm gehouden kunnen worden. |
 | Sensor | Geeft automatisch aan wanneer het kookpunt van het water bereikt is en vermindert het vermogen tot een waarde die garandeert dat het water blijft koken tot het voedsel wordt toegevoegd. Als het water eenmaal kookt, klinkt er een geluidssignaal en kunnen er naar wens ingrediënten worden toegevoegd (bijv. kruiden, deegwaren, rijst, groenten, vlees en vis die gekookt moeten worden) maar ook zelfgemaakte conserven of accessoires die gesteriliseerd moeten worden. |
  | Flexibele zones | Deze functie combineert twee kookzones en hiermee kunt u gebruik maken van rechthoekige of ovale pannen of roosters, zo kunt u het volledige beschikbare gebied benutten.Voor het grillen van grote of veel gerechten (vis, spiesjes, groenten, steaks, worstjes).Voor bereidingen in een braadpan/vispan/koekenpan van recepten zoals rollades, hele vissen, meestal met sauzen of bouillon. |
 | Griddle | Uitsluitend gebruiken met het bijgeleverde accessoire. Deze functie geeft automatisch het ideale vermogensniveau aan om verschillende soorten gerechten te grillen.Voordat u het gerecht plaatst, wachten tot de functie aangeeft dat het accessoire voldoende is voorverwarmd. Voor het gebruik van het accessoire gelden de normale regels voor rechtstreekse bereiding op de kookplaat, u kunt dus willekeurig welk soort gerecht bereiden (vlees, vis, groenten); bijv. spiesjes, steaks, hamburgers, moten vis, worstjes, kaas, groenten. |
Bereidingstabel
| CATEGORIEËN LEVENSMIDDELEN | Gerechten of bereidingswijzes | Vermogensniveau en voortgang bereiding | |||
| Eerste fase | Vermogen | Tweede fase | Vermogen | ||
| Deegwaren, rijst | Verse deegwaren | Verwarming van het water | Booster - 9 | Bereiding van de deegwaren en aan de kook houden | 7-8 |
| Gedroogde deegwaren | Verwarming van het water | Booster - 9 | Bereiding van de deegwaren en aan de kook houden | 7-8 | |
| Gekookte rijst | Verwarming van het water | Booster - 9 | Bereiding van de rijst en aan de kook houden | 5-6 | |
| Risotto | Licht gefruite groenten en roosteren | 7-8 | In stand houden van de juiste bereidingstemperatuur | 4-5 | |
| Gekookte Peulvruchten | Groenten | Verwarming van het water | Booster - 9 | bereiding 6-7 | |
| Gebakken | Verwarming van de olie | 9 | Bakken, frituren | 8-9 | |
| Sauteren | Verwarming van het accessoire | 7-8 | Bereiding van het voedsel 6-7 | ||
| Stoofschotels | Verwarming van het accessoire | 7-8 | Bereiding en in stand houden van de temperatuur | 3-4 | |
| Licht gefruite gerechten | Verwarming van het accessoire | 7-8 | Bruin korstje geven aan licht gefruite gerechten | 7-8 | |
| Vlees | Braadstuk | Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) | 7-8 | Bereiding 3-4 | |
| Aan het spit | Voorverwarming van de grill | 7-8 | Grillen aan beide zijden 7-8 | ||
| Aanbraden | Aanbraden met olie (indien met boter vermogen 6) | 7-8 | Bereiding 4-5 | ||
| Gestoofde gerechten | Aanbraden met olie (indien met boter vermogen 6) | 7-8 | Bereiding en in stand houden van de temperatuur | 3-4 | |
Bereidingstabel
| CATEGORIEËN LEVENSMIDDELEN | Gerechten of bereidingswijzes | Vermogensniveau en voortgang bereiding | |||
| Eerste fase | Vermogen | Tweede fase | Vermogen | ||
| Vis | Aan het spit | Voorverwarming van de grill | 7-8 Bereiding | aan beide zijden 7-8 | |
| Gestoofde gerechten | Aanbraden met olie (indien met boter vermogen 6) | 7-8 | Bereiding en in stand houden van de temperatuur | 3-4 | |
| Gebakken gerechten | Verwarming van de olie of van het vet | 8-9 | Bakken, bruin korstje geven | 7-8 | |
| Eieren | Gebakken | Verwarming van de pan met boter of vet | 6 Bereiding | aan beide zijden 6-7 | |
| Omelet | Verwarming van de pan met boter of vet | 6 Bereiding | 5-6 | ||
| Zacht/hard gekookt | Verwarming van het water | Booster - 9 | Bereiding 5-6 | ||
| Pannenkoek | Verwarming van de pan met boter | 6 Bereiding | aan beide zijden 6-7 | ||
| Sauzen | Tomaat | Aanbraden met olie (indien met boter vermogen 6) | 6-7 Bereiding | 3-4 | |
| Ragout | Aanbraden met olie (indien met boter vermogen 6) | 6-7 | Bereiding, zachtjes aan de kook houden | 3-4 | |
| Bechamelsaus | Voorbereiding van de basis (boter smelten en meel toevoegen) | 5-6 | Zachtjes aan de kook brengen en houden | 3-4 | |
| Gebak Crèmes | Banketbakker-scrème | Melk aan de kook brengen | 4-5 | Tot de gewenste gebondenheid brengen | 4-5 |
| Puddinkjes | Melk aan de kook brengen | 4-5 | Tot de gewenste gebondenheid brengen | 2-3 | |
| Rijs met melk | Melk verwarmen | 5-6 | Bereiding | 2-3 | |
Whirlpool Europe S.r.l.
Viale G. Borghi, 27 - 21025 Comerio (VA)
Phone 0332.759111 - Fax 0332.759268
www.whirlpool.eu
Printed in Italy
07/09
- Installatietekeningen
- Belangrijke veiligheidsinstructies
- UW VEILIGHEID EN DIE VAN ANDEREN IS ERG BELANGRIJK
- GEVAAR
- WAARSCHUWING
- Afdanken van huishoudelijke apparatuur
- Milieutips
- Verwerking van de verpakking
- Verwerking van het apparaat
- Verklaring van overeenstemming
- Energiebesparing
- Voordat u de kookplaat in gebruik neemt
- Gebruik van reeds aanwezige pannen
- Installatie
- VOORBEREIDING VAN HET MEUBEL VOOR INBOUW
- Elektrische aansluiting
- Aansluiting op het klemmenblok
- Gebruiksaanwijzing
- Beschrijving van het bedieningspaneel
- Eerste gebruik / na uitval van de elektrische stroom
- Inschakeling / uitschakeling kookplaat
- Uitschakeling kookzones
- Keuze van de timer
- Blokkeren van het bedieningspaneel
- Pauze
- Flexibele Zones
- Beschrijving van de automatische functies
- Functie SENSOR
- Multifunctionele toets
- Functie Simmering
- Functie Melting
- Functie Keep Warm
- Functie GRIDDLE
- Reiniging
- Het opsporen van storingen
- Klantenservice
- Voordat u contact opneemt met de Klantenservice
- Als na het uitvoeren van deze controles de storing nog steeds aanwezig is, contact opnemen met de dichtstbijzijnde Klantenservice.
- Functietabel
Merk : KITCHENAID
Model : KHIS 6520
Categorie : Forn
