KHPS 9050 - Forn KITCHENAID - Gratis gebruiksaanwijzing en handleiding

Producttype	Fornuis
Merk	KitchenAid
Model	KHPS 9050
Aantal gaspitten	5
Soorten gaspitten	Steungaspit, 2x halfsnel gaspit, snel gaspit, professionele wokgaspit
Voeding	230 V ~ 50 Hz
Gassoort	G25 (25 mbar) / G30-G31 (30 mbar)
Totaal nominaal vermogen	11,50 kW (G25) / 11,10 kW (G30-G31)
Veiligheid	Thermokoppel op elke gaspit
Materiaal kookplaat	Glaskeramiek
Materiaal onderdelen	Geëmailleerd, roestvrij staal, messing (binnenste wokdeksel)
Reiniging	Handwarm water en neutraal reinigingsmiddel; geen schuurmiddelen
Ontsteking	Elektronische ontsteking
Installatie	Inbouw in keukenblad 20-40 mm dik; vereist ventilatieopening van min. 100 cm²
Gasaansluiting	Koperen of stalen leiding of flexibele roestvrijstalen leiding (max. 2 m)
Elektrische aansluiting	Moet geaard zijn; aanbevolen bipolaire schakelaar 3 mm
Afmetingen (mm)	Niet gespecificeerd in handleiding
Gewicht	Niet gespecificeerd

Veelgestelde vragen - KHPS 9050 KITCHENAID

Hoe steek ik een gaspit aan?

Draai de bedieningsknop linksom naar de hoogste vlamstand, druk in om te ontsteken, en houd de knop nog 5 seconden ingedrukt om de thermokoppel te activeren.

Wat moet ik doen als de gaspit niet aangaat?

Controleer of de gas- en elektriciteitsvoorziening zijn ingeschakeld. Zorg dat de gaspitdeksels correct zijn geplaatst. Reinig de ontstekingselektrode en thermokoppel. Wacht 1 minuut voor een nieuwe poging.

Hoe stel ik het minimale stroomniveau van de gaskranen in?

Draai de knop naar de laagste stand (kleine vlam). Verwijder de knop en draai de schroef op de kraan: rechtsom verlaagt de vlam, linksom verhoogt. Controleer de stabiliteit en dicht daarna de pakkingen af met afdichtwas.

Welke pannen zijn geschikt voor de gaspitten?

Gebruik pannen met een platte bodem en een diameter die overeenkomt met de gaspit: wok 24-26 cm, snel 24-26 cm, halfsnel 16-24 cm, steun 8-14 cm. Gebruik geen gietijzer of terracotta op de glaskeramische plaat.

Hoe reinig ik de gaspitten en panondersteuners?

Verwijder de panondersteuners en gaspitten. Was ze in warm water met een neutraal reinigingsmiddel. Reinig de messing binnenste wokdeksel met een speciaal reinigingsmiddel voor messing. Droog zorgvuldig en plaats alles correct terug.

Hoe vervang ik de spuitstukken voor een ander soort gas?

Verwijder panondersteuners en gaspitten. Draai het spuitstuk los met een 7 mm steeksleutel. Vervang door het juiste spuitstuk volgens de injectietabel. Voor de wokgaspit moet u ook de primaire lucht bijstellen. Plak het nieuwe gasketiket op de bodem.

Wat zijn de ventilatievereisten voor dit fornuis?

De ruimte moet een permanente ventilatieopening hebben van minstens 100 cm² naar buiten. Bij langdurig gebruik is extra ventilatie aan te raden, zoals het openen van een raam of het inschakelen van een afzuigkap.

Hoe installeer ik het fornuis in het keukenblad?

Het fornuis wordt in een uitsparing van 20-40 mm dik keukenblad geplaatst. Breng het afdichtmateriaal aan rondom de randen. Bevestig het fornuis met de meegeleverde stangen en schroeven. Zorg voor een vrije ruimte van 20 mm onder het fornuis.

Wat moet ik doen bij een storing zoals een onstabiele vlam?

Controleer of de gaspitten en deksels correct zijn geplaatst, of de openingen niet verstopt zijn, en of de thermokoppel schoon is. Als de vlam niet blijft branden, is de thermokoppel mogelijk niet geactiveerd; houd de knop langer ingedrukt.

Hoe onderhoud ik de elektronische ontsteking en thermokoppels?

Reinig de uiteinden van de ontsteking en thermokoppels regelmatig met een vochtige doek. Verwijder aangebrand voedsel met een tandenstoker. Gebruik het fornuis alleen met correct geplaatste gaspitten en panondersteuners om beschadiging te voorkomen.

GEBRUIKSAANWIJZING KHPS 9050 KITCHENAID

Productbeschrijving en symbolen 4

De gaspitten gebruiken 4

Praktische informatie voor het gebruik van uw kookelement 5

De panondersteuners en de wokondersteuner positioneren 5

Openingen Afzuigkap en Keukenkasten (mm) 6

Injectietabel 6

Waarschuwingen en suggesties 8

Milieutips 7

Installatie 9

Gasa ansluiting 9

Elektrische aansluiting 10

Installatie 10

Voor een afwijkende gasvoorziening geschikt maken 11

De spuitstukken terugplaatsen 11

Het gaspit voor de wok installeren 12

Het minimale stroomniveau van de gaskranen regelen 12

Algemene reinigings- & onderhoudsoperaties 13

Zorg voor en onderhoud van de gaspitten 13

Opsporen van storingen 14

Klantenservice 14

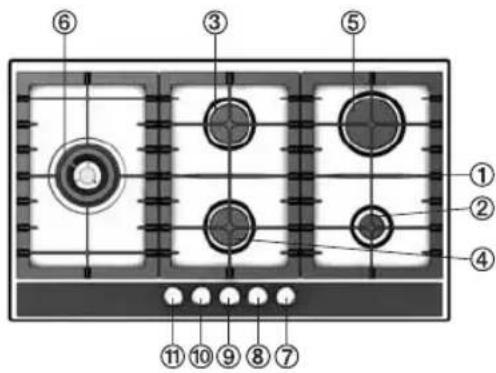

Productbeschrijving en symbolen

1. Verwijderbare panondersteuners
2. Steungaspit
3. Halfsnel gaspit
4. Halfsnel gaspit
5. Snel gaspit
6. Professionele gaspit voor wok
7. Bedieningsknop steungaspit
8. Bedieningsknop snel gaspit
9. Bedieningsknop halfsnel gaspit
10. Bedieningsknop halfsnel gaspit
11. Bedieningsknop professionele gaspit voor de wok

Control Symbols

Uit

Hoogste vlam

Laagste vlam

De gaspitten gebruiken

Één van de gaspitten aanzetten:

1. Draai de bedieningsknop die met deze gaspit overeenkomt linksom tot de indicator op het symbool voor de hoogste vlam staat.
2. Druk de bedieningsknop in om de gaspit aan te steken.
3. Houd, als de gaspit eenmaal aangestoken is, de bedieningsknop gedurende ongeveer 5 seconden ingedrukt om de veiligheidsthermokoppel, die op elk gaspit geinstalleerd is, de tijd te geven om zich in te schakelen. De thermokoppel zal de gastoevoer naar de gaspit uitschakelen in het geval dat de vlam per ongeluk uitgaat (een windvlaag, tijdelijke onderbreking van de gastoevoer of lekkage van vloeistof, enz).

Indien de gaspit niet binnen 15 seconden aangaat, draai de gaspit uit, controleer de verbinding van het gaspitdeksel en de plaat voor een correcte installatie. Wacht minstens 1 minuut alvorens u het opnieuw probeert.

Indien de gaspit, nadat de bedieningsknop is losgelaten, uitgaat dan heeft de thermokoppel zich niet ingeschakeld. Wacht minstens 1 minuut alvorens u de stappen van 1 tot 3 herhaalt.

Praktische informatie voor het gebruik van uw kookelement

Lees de instructies door om het beste resultaat van uw kookelement te verkrijgen.

• Maak gebruik van pannen met een doorsnede die met de diameter van de gaspit overeenkomt (zie de tabel op deze pagina).
• Maak gebruik van pannen met een platte bodem met uitzondering van het gebruik van de wokondersteuner.
• Maak geen gebruik van overtollige hoeveelheden water tijdens het bereiden van voedsel en maak gebruik van de deksel.
• Verzeker u ervan dat de pannen in hun geheel door de panondersteuners worden ondersteund en dat ze niet over de randen hiervan uitsteken.

Maak nooit gebruik van:

• Gietijzeren potten en pannen, spekstenen steengrillen of terracotta borden op het kookelement aangezien deze voorwerpen de panondersteuners zouden kunne beschadigen.
• Warmte convectoren zoals metalen netwerken of andere producten.

- Twee gaspitten tegelijkertijd voor één houder, zoals een vispan.

Belangrijk:

Plaats de panondersteuner nooit omgekeerd op het kookelementen verschuif deze nooit aangezien u hierdoor het kookelement zou kunnen bekrassen.

Het nalaten van het opvolgen van deze aanbevelingen zou kunnen leiden tot een beschadiging of een breuk van het glaskeramieke kookelement waardoor de veiligheid van uw apparaat nadelig zal worden beïnvloed.

Gaspit Pan diameter

wok van 24 tot 26 cm

snel van 24 tot 26 cm

halfsnel van 16 tot 24 cm

steun van 8 tot 14 cm

De panondersteuners en de wokondersteuner positioneren

Positioneer de panondersteuners door de vangpinnen aan de achterkant van het kookelement in de openingen, die u aan de achterkant van de panondersteuners vindt, te steken.

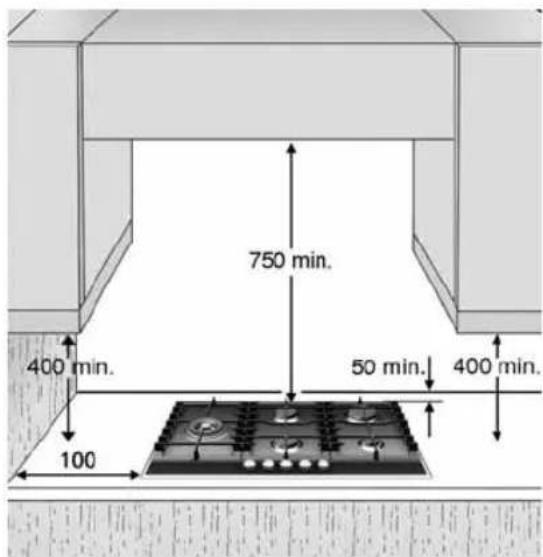

Openingen Afzuigkap en Keukenkasten (mm)

Indien u boven het kookelement een afzuigkap wenst te installeren, raadpleeg de handleiding voor de installatie van de afzuigkap om de correcte hoogte van de afzuigkap boven het kookelement te garanderen.

Soort gebruikt gas	Configuratie model	Nominale warmtestroom kW	Totaal nominaal verbruik	Vereiste hoeveelheid lucht (m3) voor de verbranding van 1 m2 gas
G25 25 mbar	5 gaspitten	11,50	1274 l/h	8,187
G30-G31 30 mbar	5 gaspitten	11,10	807 g/h	30,94

Elektrische stroom: 230 V \~ 50 Hz

Waarschuwingen en suggesties

Om het beste resultaat van uw kookelement te kunnen verkrijgen, lees deze aanwijzingen zorgvuldig door en bewaar ze voor toekomstige raadpleging.

• Deze instructies gelden alleen voor de landen waarvan het symbool op het serienummerplaatje van het kookelement staat aangegeven.
• Het verpakkingsmateriaal (plastic zakken, geëxpandeerd polyurethaan, enz) zouden een mogelijk gevaar voor kinderen kunnen opleveren en dienen zorgvuldig verwijderd te worden.

- Controleer of het apparaat tijdens het transport geen schade heeft opgelopen en verwijder al het beschermend verpakkingsmateriaal en plastic folie alvorens u het product installeert.

- Dit kookelement (cat. 3) is uitsluitend voor het bereiden van voedsel in een huishoudelijke omgeving ontworpen. Elk ander gebruik (bijvoorbeeld het verwarmen van kamers) dient als onjuist en gevaarlijk te worden beschouwd.

- De installatie en de verbinding van dit apparaat met een gas- of elektrische voorziening dienen door een competent en gekwalificeerd persoon in overeenstemming met de wetgeving te worden uitgevoerd.

- Dit apparaat dient in overeenstemming met de geldige normen en alleen in goed geventileerde ruimtes te worden geïnstalleerd. Lees de aanwijzingen door alvorens u dit aparaat installeert en er gebruik van maakt.

- De van te voren geïnstalleerde gaskoppeling en de toevoerdruk hiervan zijn op het etiket op de bodem van het kookelement aangegeven. Indien dit type gastoevoer niet wordt gebruikt, raadpleeg het hoofdstuk genaamd "Voor een afwijkende gasvoorziening geschikt maken" op pagina 11.

Opmerking:

- Een onjuiste plaatsing van de panondersteuner zou krassen op het kookelement kunnen veroorzaken. Om dit te voorkomen controleer altijd of alleen de rubberen pootjes op de

bodem van de panondersteuners op het kookelement steunen en verschuif de panondersteuners nooit over het oppervlak van het kookelement.

• Maak op het glazen oppervlak geen gebruik van:
• Gietijzeren roosters, terracotta potten of pannen.
• Warmte convectoren (bijv. metalen netwerken).
• Gebruik van twee gaspitten voor het opwarmen van 1 pan.
• In het geval van een landurig gebruik kan een extra ventilatie nodig zijn (het openen van een raam of het verhogen van de afzuigkracht van de afzuigkap).

Waarschuwing

• Houd kinderen uit buurt van het kookelement wanneer u hier gebruik van maakt en laat ze nooit met de bedieningsknoppen of andere onderdelen van het apparaat spelen.
• Dit apparaat is niet bedoeld om te worden gebruikt door personen (waaronder ook kinderen) met een verminderde fysieke, sensorische of mentale bekwaamheden of met onvoldoende ervaring of kennis van het gebruik hiervan, tenzij ze in het begin bijgestaan of geïnstrueerd over het gebruik van het apparaat worden door een persoon die voor hun veiligheid verantwoordelijk is.
• Laat kinderen nooit met de panondersteuners spelen. De rubberen pootjes aan de onderkant van de panondersteuners zouden door kleine kinderen ingeslikt kunnen worden en hierdoor ernstige verwondingen of verstikking kunnen veroorzaken.
• Alvorens u de panondersteuners op het kookelement plaatst, controleer of alle rubberen pootjes op hun plaats zitten.
• Elke keer dat u klaar bent met het gebruiken van het kookelement, controleer altijd dat de bedieningsknoppen op de uit-stand staan en draai de kraan tot de gasleiding of gasfles dicht.
• Blokkeer op geen enkele wijze de luchtopeningen aan de achterkant van het apparaat.

Milieutips

Verpakking

Het verpakkingsmateriaal is 100% recycleerbaar zoals wordt aangegeven door het symbool Volg de plaatselijke milieuvoorschriften op wanneer u het apparaat afdankt.

Producten

Dit apparaat is voorzien van het merkteken volgens de Europese Richtlijn 2002/96/EG betreffende Afgedankte Elektrische en Elektronische Apparatuur (AEEA). Door ervoor te zorgen dat dit product op de juiste manier weggegooid wordt, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen.

Het symbool op het product of op de documenten die bij dit apparaat horen geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan dient het bij een Verzamelpunt voor Elektrische en Elektronische Apparaten te worden afgegeven voor de verwerking hiervan in overeenkomst met de

lokale milieuwetgeving. Neem voor details over uw lokale Verzamelingspunt contact op met de Lokale Authoriteiten.

Verklaring van overeenstemming CE Dit kookelement is ontworpen, gebouwd en op de markt gebracht in overeenkomst met:

• De veiligheidsvereisten van de Europese Richtlijn 90/396/EEG voor "Gastoestellen"
• de veiligheidsvereisten van de laagspanningsrichtlijn 2006/95/EG (die in plaats komt van de Richtlijn 73/23/EEG en latere wijzigingen daarop)
• de veiligheidsvereisten van de "EMC"-richtlijn 2004/108/EEG
• de vereisten van de Europese Richtlijn 93/68/EEG
• dit apparaat is in overeenstemming met de Europese Regeling 1935/2004 ontworpen om met levensmiddelen in aanraking te komen.

Installatie

Technische informatie voor de installateur

• Dit apparaat kan op een 20mm - 40mm dik keukenblad worden geïnstalleerd.
• Indien onder het kookelement geen oven wordt ingebouwd dient onder het kookelement een paneel worden aangebracht om de beschadiging hiervan te voorkomen en de inhoud van de keukenkasten te beschermen. Dit paneel dient de gehele onderkant van het kookelement te beschermen en dient op dusdanige wijze geplaatst te worden dat een luchtopening van minstens 20mm tussen het paneel en de onderkant van het kookelement en maximaal 150mm met de onderkant van het werkoppervlak behouden wordt.
• Dit kookelement is ontworpen om perfect in combinatie met een oven uit de KitchenAid serie te kunnen functioneren. De Fabrikant wijst alle verantwoordelijkheid af indien een ander ovenmerk geïnstalleerd wordt.

Voor de installatie verzeker u ervan dat:

- Waarschuwing: dit is een zwaar product dat voor de uitvoer van de installatie de aanwezigheid van twee personen vereist.

- De gastoevoer (soort en druk) en de kalibratie op het kookelement met elkaar overeenkomen

(zie het serienummerplaatje op het kookelement en de injectietabel, pagina 6).

• De keukenkasten en de apparaten rondom/in de buurt van het kookelement warmtebestendig zijn en met de lokale regelingen overeenstemmen.
• De verbrandingsproducten uit de lucht van de kamer worden verwijderd door middel van een afzuigkap of een in een muur of in een raam geïnstalleerde elektrische ventilator die in overeenstemming met de lokale regelingen is.
• De natuurlijke luchtcirculatie door een geschikte opening met een dwarsdoorsnede van niet minder dan 100cm ^2 en die als volgt dient te zijn: - permanent en toegankelijk in de muren van de te ventileren ruimte en die naar buiten toe afzuigt.
• op dergelijke manier gebouwd dat de openingen aan de binnen- en buitenkant niet geblokkeerd kunnen worden, ook niet per toeval.
• beschermd met een plastic rooster en een metalen netwerk, enz dat de dwarsdoorsnede van 100cm² niet verkleind wordt.
• op dusdanige wijze geplaatst dat deze de afzuiging van de verbrandingsproducten niet belemmert.

Gasaansluiting

Het gasnet dient met de lokale regels overeen te stemmen.

• In de paragraaf "referenties nationale wetgeving" wordt de lokale wetgeving specifiek voor het land van bestemming aangegeven.
• In het geval dat er geen informatie over het land van uw interesse staat aangegeven vraag de installateur voor verdere details.
• De aansluiting van het kookelement met het gasnet of de gasfles dient met een stevige koperen of stalen leiding met onderdelen die overeenstemmen met de lokale regelingen of met behulp een flexibele roestvrijstalen leiding met een glad oppervlak in overeenstemming met de lokale regelingen uit te worden gevoerd. De flexibele metalen leiding mag niet langer dan 2 meter zijn.
• Alvorens u de leiding met het rubberen deel (A) verbindt, verzeker u ervan dat de afdichtring (B) op zijn plaats zit (dit meegeleverde onderdeel is in overeenstemming met EN549).

Waarschuwing: indien u gebruik maakt van een flexibele roestvrijstalen leiding dient deze op dusdanige wijze te worden geïnstalleerd dat deze niet in aanraking komt met beweegbare onderdelen zoals laden of keukenkasten en dat deze in een obstakelvrije ruimte loopt waar deze in zijn geheel gecontroleerd kan worden.

- Na het verbinden met het gasnet controleer met behulp van water en zeep dat er geen sprake van lekkage is.

Elektrische aansluiting

De elektrische aansluiting dient in overeenstemming met de wetgeving en door een gekwalificeerd en competent persoon uit te worden gevoerd.

• Informatie over de voltage en de geabsorbeerde stroom zijn op het serienummerplaatje aangegeven.
• Het apparaat dient te worden geaard.
• We raden u aan dat, tijdens de installatie van het apparaat, dit kookelement met behulp van een 3mm bipolaire schakelaar wordt beveiligd.
• Indien beschadigd dient de voedingskabel vervangen te worden door een soortgelijke voedingskabel (H05V2V2-FT90°C, of H05RR-F type). We raden u aan om deze operatie door onze Klantenservice uit te laten voeren.
• Maak geen gebruik van verlengsnoeren.
• De fabrikant wijst alle aansprakelijkheid af voor letsel aan personen of dieren of schade aan voorwerpen die het gevolg is van het niet naleven van de bovengenoemde voorschriften.

Installatie

1. Na het reinigen van het oppervlak rondom de randen, plaats het afdichtmateriaal rondom het kookelement.
2. Positioneer het kookelement in de opening in overeenstemming met de afmetingen die op het productbeschrijvingsblad zijn aangegeven op pagina 6.
3. Maak gebruik van de meegeleverde stangen (A) voor het veranke- ren van het kookelement en bevestig deze met de juiste schroeven om hem aan de dikte aan te passen.

Waarschuwing: de elektrische voedingskabel dient lang genoeg te zijn om het mogelijk te maken dat het kookelement van boven af uit de opening getild kan worden.

Voor een afwijkende gasvoorziening geschikt maken

Indien u gebruik maakt van een soort gas dat afwijkt van het soort dat op het serienummerplaatje en op het oranje etiket aan de achterkant van het kookelement staat aangegeven, dient u de spuitstukken te vervangen. In het geval van de gaspit voor de Wok, stel de primaire lucht bij (zie Injectietabel op pagina 6).

Het oranje etiket dient verwijderd te worden en samen met de gebruiksaanwijzing te worden bewaard.

Maak gebruik van drukregelaars die voor de verschillende gasdrukken geschikt zijn, zoals op pagina 6 staat aangegeven.

- Neem, voor het vervangen van de spuitstukken, contact op met de Klantenservice of met een

gekwalicifeerd elektricien.

• De spuitstukken die niet als standaardmodel zijn meegeleverd kunnen bij de Klantenservice aangevraagd worden.
• Regel de laagste niveaus van de kranen.

Opmerking: in het geval van vloeibaar petroleumgas (G30/G31) dient de bypass-schroef helemaal ingedraaid te zijn. Mocht u alsnog moeite hebben bij het draaien van de bedieningsknop, neem dan contact op met de Klantenservice die, na gecontroleerd te hebben dat de kraan beschadigd is, deze door de Servicedienst zal laten vervangen.

De spuitstukken terugplaatsen

Opmerking: Raadpleeg de injectietabel om na te gaan wat het juiste type te installeren spuitstuk is.

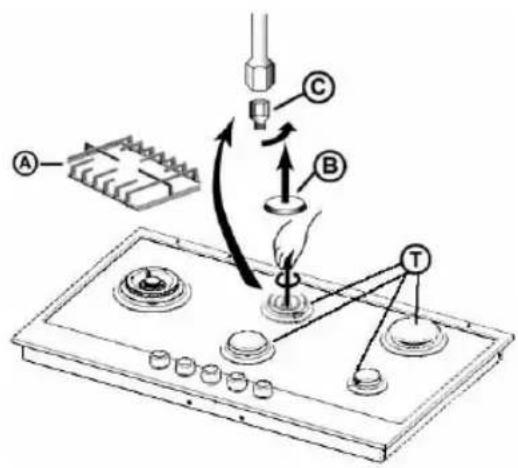

Traditionele spuitstukken (T)

1. Verwijder de panondersteuners (A).
2. Verwijder de gaspitten (B).
3. Draai het spuitstuk (C) met een steeksleutel nr 7 los.
4. Vervang het spuitstuk met een ander spuitstuk dat voor het nieuwe soort gas geschikt is.
5. Herplaats de gaspitten en de panondersteuners.

Opmerking: Onthoud, terwijl u het kookelement installeert, om het gaskalibratie etiket, dat samen met de vervangende spuitstukken voor informatie over het gas geleverd is, aan de onderkant van het kookelement vast te plakken.

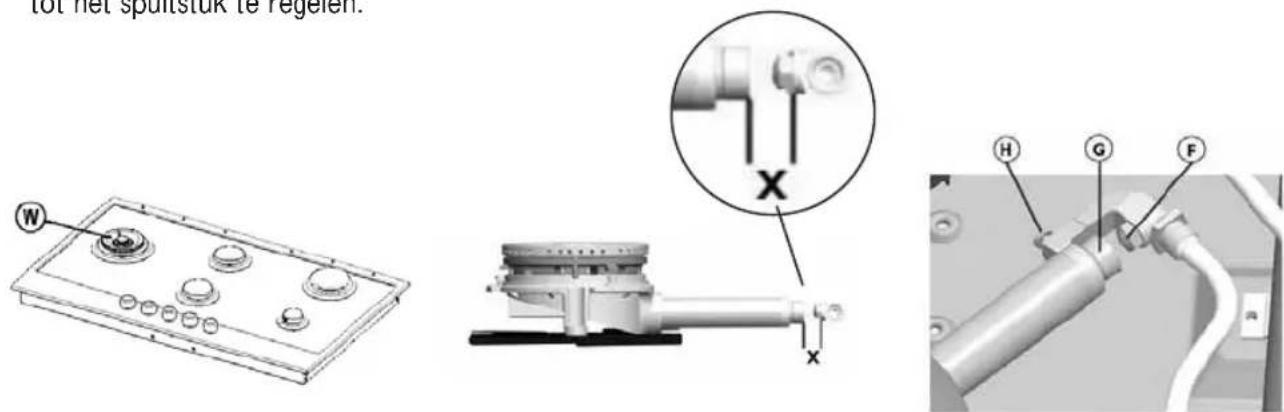

Het is het beste om het dubbelkapsgaspit voor de wok te veranderen alvorens u met de installatie aanvangt:

1. Verwijder de bevestigingsschroeven die het gaspit aan het glazen kookelement vastmaken. Als u eenmaal het glazen kookelement heeft verwijderd, kunt u zich toegang tot het spuitstuk van het gaspit voor de wok verschaffen.
2. Verwijder het spuitstuk (F) met behulp van een 10mm moersleutel.
3. Draai de bevestigingsschroef (H) los om de positie (X) van de gasinvoerkoppeling (G) in verhouding tot het spuitstuk te regelen.

Het gaspit voor de wok installeren

Voor het installeren van de dubbelkapsgaspit voor de wok: Plaats in de volgende volgorde:

1. gaspit-ring (A);
2. decoratieve afdekkingsring (B);
3. buitenste gaspitdeksel (C);
4. binnenste gaspitdeksel (D).

Opmerking: verzeker u ervan dat:

1. de plaatsingspin voor de gaspit-ring (A) op correcte wijze in de opening op het gaspit is gestoken.
2. dat de plaatsingspin op de buitenste gaspitdeksel (C) op correcte wijze in de opening op de gaspit-ring (A) is gestoken.

Het minimale stroomniveau van de gaskranen regelen

Het regelen van het minimale stroomniveau dient met de kraan gedra- aid op de laagste positie (kleine vlam) uit te worden gevoerd.

Het is niet nodig om de primaire lucht in de gaspitten te regelen.

On na te gaan dat het laagste niveau op correcte wijze geregeld is, verwijder de bedieningsknop en stel de op de kraan aanwezige schroeven als volgt bij:

1. draai aan om de hoogte van de vlam 1 (-) te verminderen;
2. draai los om de hoogte van de vlam (+) toe te laten nemen;
3. met de branders aan, draai de knoppen van de hoogte positie naar de laagste positie om de stabiliteit van de vlam te controle- ren.

Als u eenmaal het regelen beëindigd hebt, sluit de pakkingen opnieuw af met behulp van afdichtwas..

Algemene reinigings- & onderhoudsoperaties

Sluit het kookelement altijd van de elektrische stroomvoorziening af en wacht tot deze helemaal afgekoeld is alvorens u met reinigings- en/of onderhoudswerkzaamheden aanvangt.

Om uw kookelement in een perfecte staat te behouden, dient u deze schoon te houden, door elke keer dat u hier gebruik van heeft gemaakt de achtergebleven voedselresten te verwijderen.

Het reinigen van het oppervlak van het kookelement:

• De geëmailleerde delen en het glas dienen met handwarm water en een neutraal reinigingsmiddel schoon te worden gemaakt.
• Het roestvrijstalen oppervlak kan bevlekt raken indien deze gedurende een lange periode met hard water of met uitzonderlijk sterke en agressieve reinigingsmiddelen in aanraking komt. Verwijder gemorste vloeistoffen (saus, koffie,

water, enz..) altijd zo snel mogelijk. Reinig met handwarm water en met een neutraal reinigingsmiddel, spoel na en droog zorgvuldig met een zachte doek, of met een doek speciaal ontworpen voor het reinigen van roestvrij staal af. Gebruik reinigingsmiddelen voor roestvrij staal alleen op de roestvrijstalen afwerking.

• Maak geen gebruik van ruwe of corrosieve producten, op chloride gebaseerde producten of metaalsponsjes.
• Maak geen gebruik van stoomreinigers.
• Maak geen gebruik van licht ontvlambare producten.
• Laat nooit zure of alkalinehoudene producten zoals azijn, mosterd, zout, suiker of citroensap op het kookelement achter aangezien deze producten het kookelement zullen beschadigen en "krassen" op het glazen oppervlak zullen achterlaten.

Zorg voor en onderhoud van de gaspitten

De panondersteuners en de gaspitten kunnen worden verwijderd om het reinigen gemakkelijker te maken.

1. Was de onderdelen zorgvuldig in warm water met een neutraal reinigingsmiddel en verzeker u ervan dat al het ingebrande vuil verwijderd is en dat de openingen van de gaspitten niet geblokkeerd zijn. Het binnenste gaspitdeksel (D) op pagina 12 is gemaakt van messing en is onderworpen aan een natuurlijke bruinering wanneer deze opgewarmd wordt. Maak deze elke keer dat u hier gebruik van maakt met een speciaal voor messing ontworpen reinigingsmiddel schoon. Maak gebruik van warm water en een neutraal reinigingsmiddel om het buitenste deksel (voorwerp (C) op pagina 12) van de gaspit voor de wok te reinigen. Maak nooit gebruik van schuurmiddelen of van metaalsponsjes die de speciale beschermingen van het oppervlak zouden kunnen beschadigen.

2. Spoel na en droog zorgvuldig af.

3. Plaats de gaspitten en de deksels op correcte wijze op hun plaats terug.
4. Verzeker u ervan dat de panondersteuner, wanneer u deze terugplaatst, op correcte wijze rondom elk gaspit geplaatst is.

Opmerking: In het geval van kookelementen voorzien van een elektronische ontsteking en thermokoppels dienen de uiteinden van de ontstekingen en de thermokoppels regelmatig gereinigd te worden om goed te kunnen functioneren. Maak deze zorgvuldig met een vochtige doek schoon. Achtergebleven ingebrand voedsel dient met een tandenstoker of een soortgelijk voorwerp te worden verwijderd.

Werk, om de beschadiging van de elektronische ontsteking te voorkomen, alleen met correct geplaatste gaspitten en de panondersteuners.

Opsporen van storingen

Indien het kookelement niet correct functioneert, bestudeer deze handleiding alvorens u met de Klantenservice contact opneemt.

Het gaspit gaat niet aan of de vlam is onstabiel? Controleer dat:

1. de gas- of elektriciteitsvoorziening niet onderbroken is en dat de bedieningsknop helemaal opengedraaid is.
2. de gasvoorziening niet opgeraakt is.
3. de openingen van de gaspitten geblokkeerd zijn.
4. het uiteinde van de elektronische ontsteking schoon is.

5. alle onderdelen van de gaspitten op correcte wijze geplaatst zijn.

6. de openingen van de gaspit niet in de nabijheid of rondom de thermokoppel geblokkeerd zijn.

7. het uiteinde van de thermokoppel schoon is.

De pannen zijn onstabiel? Controleer dat:

1. de bodem van de pan geheel plat is.
2. de pan goed boven de gaspit gecentreerd is.
3. de panondersteuners op correcte wijze geïnstalleerd zijn en dat alle rubberen pootjes op hun plaats zitten.

Indien u, ondanks dat u alle controles heeft uitgevoerd en het kookelement uit wederom in heeft geschakeld, nog steeds problemen tegenkomt neem dan contact op met onze Klantenservice.

De vlam blijft niet aan? Controleer dat:

1. de knop op juiste wijze en gedurende de voor het activeren van de veiligheidsthermokoppel vereiste tijd ingedrukt werd tijdens het aanzetten van de gaspit.

Klantenservice

Alvorens u contct opneemt met de Klantenservice, controleer of u het probleem zelf met behulp van de handleiding voor het opsporen van storingen op kunt lossen.

1. Neem contact op met de Klantenservice, indien de storing aanhoudt. We zullen u om bepaalde informatie vragen die ons zal helpen om u van dienst te zijn. Zorg dat u de volgende informatie bij de hand heeft:

2. een korte beschrijving van de storing;

3. het serienummer en het nummer van het model van het apparaat
4. het servicenummer (het nummer na het woord service op het serienummerplaatje) op de bodem van het kookelement. Het servicenummer staat ook vermeld in het garantieboekje.
5. Uw naam en volledig adres inclusief postcode en telefoonnummer.

Opmerking: Indien u, in het geval van een probleem aan uw kookelement, geen contact met ons opneemt zou u de veiligheid en de kwaliteit van dit apparaat nadelig kunnen beïnvloeden.

SERVICE

0000 000 00000

Whirlpool Europe S.r.l.

Viale G. Borghi, 27 - 21025 Comerio (VA)

Phone [phone] - Fax [phone]

www.whirlpool.eu

Printed in Italy

05/09
