Type product	Wasdroger
Merk	Electrolux
Model	EDC5345
Afmetingen (hxbxd)	85 x 60 x 60 cm
Gewicht	Ongeveer 45 kg
Voeding	230 V ~ 50 Hz
Vermogen	1800 W
Type droging	Condensdroger
Capaciteit	5-6 kg
Programma's	Diverse programma's zoals katoen, synthetisch, delicate stoffen, en snel drogen
Drooggraad	Instelbaar: extra droog, droog voor de kast, strijkdroog
Filter	Pluizenfilter, na elke cyclus reinigen
Waterreservoir	Condenswaterreservoir, legen na elke cyclus
Veiligheidsfuncties	Kinderslot, oververhittingsbeveiliging
Energieklasse	EEN (bij benadering)
Geluidsniveau	Ongeveer 65 dB
Onderhoud	Reinig filter, reservoir en condensor regelmatig
Reparatie	Reserveonderdelen beschikbaar via Electrolux service

Veelgestelde vragen - EDC5345 ELECTROLUX

Hoe start ik het droogprogramma?

Druk op de aan/uit-knop, selecteer een programma met de draaiknop en druk op start. Zorg dat de deur goed gesloten is.

Waarom droogt mijn wasgoed niet goed?

Controleer of het pluizenfilter en de condensor schoon zijn. Overladen van de trommel kan ook de droogprestatie verminderen. Kies eventueel een ander programma.

Hoe moet ik het pluizenfilter reinigen?

Open de deur en trek het filter omhoog. Verwijder pluizen met de hand of met een zachte borstel. Spoel het filter indien nodig af met water en droog het goed af. Reinig het na elke droogcyclus.

Hoe leeg ik het waterreservoir?

Trek het reservoir uit de machine, verwijder de dop en giet het water weg. Plaats het reservoir terug. Doe dit na elke cyclus om lekkage te voorkomen.

Wat betekent de foutmelding op het display?

Raadpleeg de handleiding voor specifieke foutcodes. Algemene oorzaken zijn: verstopte condensor, vol waterreservoir of oververhitting.

Hoe activeer ik het kinderslot?

Houd de toets voor kinderslot (meestal een slotpictogram) enkele seconden ingedrukt tot een slotje op het display verschijnt. Herhaal dit om te deactiveren.

Kan ik de droger aansluiten op een verlengsnoer?

Nee, gebruik geen verlengsnoer. Sluit de droger rechtstreeks aan op een geaard stopcontact. Overbelasting kan brandgevaar opleveren.

Hoe onderhoud ik de condensor?

Verwijder het onderste rooster, trek de condensor eruit en spoel deze af met een douchekop. Laat goed drogen voordat u hem terugplaatst. Doe dit elke paar maanden of bij slechte droogprestaties.

Wat moet ik doen als de droger stopt met werken?

Controleer de stroomtoevoer en de zekering. Kijk of de deur goed gesloten is en of het waterreservoir niet vol is. Als het probleem aanhoudt, neem contact op met de klantenservice.

Waar vind ik reserveonderdelen voor mijn Electrolux droger?

U kunt reserveonderdelen bestellen via de officiële Electrolux website of bij erkende dealers. Vermeld altijd het modelnummer EDC5345.

GEBRUIKSAANWIJZING EDC5345 ELECTROLUX

Lees deze gebruiksaanwijzing aandachtig door.

Lees vooral de aanwijzingen m.b.t. de veiligheid op de eerste pagina's van deze gebruiksaanwijzing! Bewaar de gebruiksaanwijzing goed, zodat u nog eens iets kunt nalezen en geef hem door aan een eventuele volgende eigenaar van het apparaat.

Het "Laundry Centre" systeem bestaat uit een wasmachine en een wasdroger, die in staat zijn onderling informatie uit te wisselen door middel van een verbinding met radiosignalen. In veel landen is het gelijktijdige gebruik van deze twee apparaten niet goed mogelijk in verband met het beschikbare maximale elektrische vermogen. Wanneer men meer dan een lading wasgoed op dezelfde dag moet wassen en drogen, moet men de apparaten samen kunnen laten werken. De afzonderlijke apparatuur kan apart op traditionele wijze werken, maar het Laundry Centre systeem kan, nadat het eenmaal geactiveerd is, vele voordelen bieden: - het systeem controleert en optimaliseert het verbruik van het elektrische vermogen; - het voorkomt het starten van het tweede apparaat wanneer het eerste zijn cyclus heeft voltooid, omdat het systeem in staat is om dit te doen door het apparaat dat het eerste gestart is voorrang te geven; - het maakt het mogelijk tijd te besparen, door de gelijktijdige werking van de apparaten mogelijk te maken wanneer dat kan. Bovendien is het systeem in staat het gebruik van de wasdroger te vergemakkelijken, dankzij het speciale programma Synchro, door de gegevens van de laatst uitgevoerde wascyclus terug te vinden en de meest geschikte droogcyclus te suggereren: het is voldoende om de gewenste vochtigheidsgraad te selecteren en de cyclus te starten.

Transportschade

Indien u tijdens de aflevering schade aan het apparaat vastgesteld hebt, meldt u dit dan, vóór u het apparaat installeert en/of in gebruik neemt, direct aan uw leverancier.

Enkele paragrafen in deze gebruiksaanwijzing zijn voorzien van symbolen die de volgende betekenis hebben:

Met de waarschuwingsdriehoek geven wij aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van de machine. Let goed op deze aanwijzingen.

Bij dit symbool vindt u aanvullende informatie m.b.t. bediening en praktisch gebruik van het apparaat.

Dit symbool staat voor tips en aanwijzingen m.b.t. economisch en milieuvriendelijk gebruik van het apparaat.

Onze bijdrage aan het beschermen van het milieu: wij maken gebruik van kringlooppapier.

U bent nu in het bezit van een Electrolux product. Vanzelfsprekend kunt u ook tijdens het gebruik van uw product op Electrolux rekenen. Daarom nodigen wij u van harte uit u te registreren op onze internetsite www.electrolux.nl.Wij kunnen u dan nog beter van dienst zijn met informatie over producten, tips, innovaties, oplossingen voor storingen etc. U vindt de Electrolux productregistratie onder "Service" op de homepage van www.electrolux.nl.

Inhoud

Aanwijzingen m.b.t. de veiligheid ....4

Afvalverwerking 4

Milieutips 5

Beschrijving van het apparaat ....5

Het geleidingsniveau instellen .....6

Installatie 7

• Uitpakken ....7
- Plaatsen 7
• Elektrische aansluiting .....7
- Montageset ....7
- Deurdraairichting ....7

Bediening....8

• Bedieningspaneel ....8-13
• Programmatabel ....14-15
• Gebruik ....16-18
• Praktische tips ....19

Reiniging en onderhoud ....20

• De buitenkant ....20
• Het zeefgedeelte ....20
  • De pluizenzeven .....20
  • De luchtcondensor .....20
  • Waterreservoir legen .....21
  • De trommel schoonmaken .....21

Eenvoudige storingen .....22

Klantenservice....23

Garantievoorwaarden .....23-25

Aanwijzingen m.b.t. de veiligheid

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Installatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
• Overtuig u ervan dat na de installatie of het verplaatsen het apparaat niet op het aansluitsnoer staat.

Gebruik

• Gebruik het apparaat alleen voor het drogen van huishoudtextiel.
• Schakel na het gebruik altijd de stroomtoevoer uit door, afhankelijk van de wijze van installatie, de stekker uit het stopcontact te nemen of de badkamertrekschakelaar op de UIT-stand te schakelen.
• Doe geen drijfnat wasgoed in de trommeldroger.
• Met vluchtige stoffen, zoals spiritus, benzine, terpentine en dergelijke, gereinigde artikelen mogen niet in de trommeldroger.
• Brandgevaar: Textiel dat is bevleielt of doorweekt met plantaardige spijsolie vormt een brandgevaar en mag niet in de wasdroger worden gedroogd.
• Indien u de was met een vlekkenverwijderaar hebt behandeld dient u een extra spoelgang in te stellen alvorens het wasgoed in de wasdroger te plaatsen.
• Let erop dat geen benzine- of gasaansteker in de kleding achtergebleven is.
• In het apparaat geen sportschoenen drogen, deze kunnen tussen de trommel en de deur gaan zitten waardoor de trommel geblokkeerd wordt.
• Laat de deur op een kier staan indien het apparaat niet gebruikt wordt. Dat is beter voor de rubbermanchet.
• Het apparaat nooit gebruiken zonder pluizenzeven of als de pluizenzeven beschadigd zijn. Dit kan brandgevaar opleveren.
• De ruimte rondom de wasdroger moet zo veel mogelijk stofvrij gehouden worden.

Algemene veiligheid

• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen ervan te veranderen.
• Tracht in geval van een storing of defect, dit apparaat niet zelf te repareren. Laat inspectieen/ of herstelwerkzaamheden uitvoeren door ELECTROLUX Service en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
• Reparaties die door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.

Veiligheid van kinderen

• Kinderen zien de gevaren niet die ontstaan door ondeskundige omgang met elektrische apparaten. Zorg daarom voor het nodige toezicht als de machine aanstaat en laat kinderen niet met de machine spelen - ze zouden zichzelf of andere kinderen in de machine kunnen opsluiten.
• Houd de verpakking uit de buurt van kinderen; vooral folie en styropor kunnen gevaren opleveren. Verstikkingsgevaar!
• Zorg ervoor dat kinderen of kleine huisdieren niet in de trommel van de wasdroger kunnen klimmen.
• Als u het apparaat afdankt, maak het dan dadelijk onbruikbaar: stekker uit het stopcontact trekken, aansluitsnoer afsnijden en weggooien. Maak bovendien het deurslot onbruikbaar. Zo kunnen kinderen zichzelf of andere kinderen niet in de machine opsluiten.

Afvalverwerking

Verpakkingsmateriaal

Alle gebruikte verpakkingsmaterialen zijn niet milieu-onvriendelijk en kunnen zonder gevaar bij het afval worden gezet.

De kunststoffen kunnen hergebruikt worden en hebben de volgende aanduidingen:

PE<=voor polyethyleen

PS<=voor polystyreen

PP<=voor polypropyleen

Het karton kunt u het beste in een container voor oud papier deponeren.

Oude machine

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u ogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Milieutips

U kunt het energieverbruik van de wasdroger zo laag mogelijk houden, door de volgende regels in acht te nemen.

• Probeer het maximale vulgewicht te benutten, zie het programma-overzicht op bladzijde 14 -15. Kleine hoeveelheden drogen is altijd onvoordelig.
• Het wasgoed moet goed gecentrifugeerd zijn. Hoe hoger het centrifugetoerental hoe korter de benodigde droogtijd en dus ook hoe lager het energieverbruik.

• Droog het wasgoed niet te lang, dat voorkomt kreukvorming en bespaart energie.

• Om de maximale capaciteit van de machine te kunnen benutten, kunt u wasgoed dat kastdroog en wasgoed dat strijkdroog moet worden samen drogen. U stelt dan het programma voor strijkdroog in. Als dat beëindigd is haalt u de strijkdroge was uit de machine endroogt u de rest van het wasgoed verder.

• Reinigen van de pluizenzeven na iedere droogbeurt voorkomt te lange droogtijden en een hoger energieverbruik.
• Het in het vertrek waar de droger staat moet goed geventileerd zijn en de temperatuur mag, tijdens het in bedrijf zijn, + 35°C niet overschrijden.

Technische gegevens

AFMETINGEN: hoogte 85 cm
	breedte 60 cmdiepte 58 cm
NETSPANNING/FREQUENTIE: 220/230 V/50 HzAANSLUITWAARDE: 2400 WZEKEREN MET MINIMAAL: 16 A
MAX. VULGEWICHT: katoen en linnen 6 kgsynthetische stoffen 3 kg
VERBRUIKSWAARDEN: katoen en linnen 4,37 kWh (6 kg kastdroog)katoen en linnen 3,60 kWh (6 kg strijkdroog)synthetische stoffen 1,70 kWh (3 kg kastdroog)

Dit apparaat voldoet aan de EU-richtlijnen 89/336 EEG, 73/23 EEG.

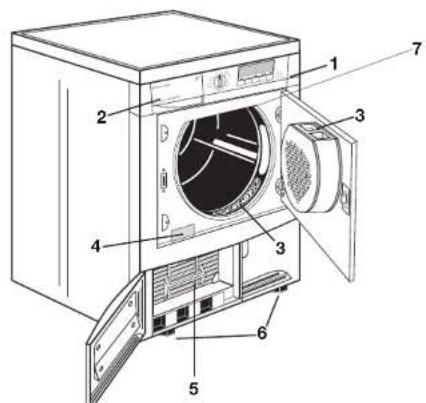

Beschrijving van het apparaat

1 Bedieningspaneel
2 Waterreservoir
3 Pluizenzeven
4 Typeplaatje
5 Condensor
6 Verstelbare voeten
7 Trommelverlichting

Het geleidingsniveau instellen

Water bevat een variabele hoeveelheid kalk en minerale zouten, afhankelijk van de geografische lokatie. Daarom variëren ook de geleidingswaarden.

Variaties in de geleidbaarheid van het water t.o.v. de door de fabrikant ingestelde waarden kunnen de restvochtigheid van het wasgoed aan het eind van het programma enigszins beïnvloeden.

U kunt de gevoeligheid van de droogsensor in uw trommeldroger aan de hand van de geleidingswaarden van het water met behulp van de volgende procedure.

Procedure regelen:

Schakel het apparaat in met de programmakiezer. Houd de toets "Opties" ingedrukt tot het menu "Instellingen" op het display verschijnt.

Druk de toets "Wijzigen" in om in het menu

"Instellingen" te komen en druk dan op de toets

"Opties" tot het bericht "Water Hardheid" verschijnt

Het geleidingsniveau instellen

Door het indrukken van de toets "Wijzigen" kunt u de juiste waterhardheidsgraad kiezen.

Het waterhardheidsniveau wordt aangegeven met 3 standen op het display: hard, normaal en zacht.

Display Geleidingsgraad	Water-hardheid °dH
ZACHT	Laag < 14
NORMAAL	Gemiddeld 15 - 21
HARD	Hoog > 21

De nieuwe instelling in het geheugen vastleggen

Voor het bevestigen van uw keuze drukt u op de toets "Terug".

De eerder geselecteerde droogcyclus en opties verschijnen weer op het display en u hoort een signaal.

Normaliter wordt het apparaat door de fabrikant ingesteld op het hoogste niveau, bepaalde modellen kunnen echter anders ingesteld zijn.

Installatie

Let op!

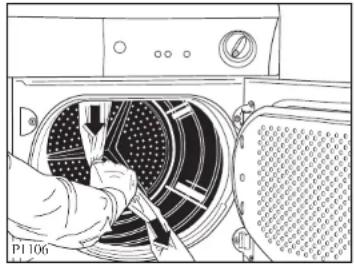

Uitpakken

Verwijder de polyethyleen zak met de polystyreen vulling voordat u het apparaat in gebruik neemt.

Plakband van de bovenzijde van de trommel verwijderen.

Als het apparaat verplaatst moet worden dan dient dit altijd rechtop te gebeuren.

Plaatsen

De droger kan op elke soort vloer geplaatst worden. Het apparaat moet waterpas staan, dus eventueel met een waterpas uitgericht worden. Daartoe dienen de verstelbare voeten.

Goede ventilatie is een absolute voorwaarde. Dat is eenvoudig te bereiken door er voor te zorgen dat het ventilatierooster in de voorkant en de vrije ruimte onder de bodem niet door plinten en hoogpolige vloerbedekking in hun functie belemmerd kunnen worden.

Daarom mogen de voeten niet de voeten verwijderd worden.

Bij onvoldoende ventilatie kan zich een opeenhoping van warmte voordoen, hetgeen schade aan de motor kan veroorzaken.

Aanwijzing

Voor goede prestaties van het Laundry Centre-systeem is het aan te bevelen de twee apparaten naast of op elkaar te installeren.

De door de droger afgegeven warme lucht kan een temperatuur van 60°C bereiken. Houd daar rekening mee in verband met uw vloerbedekking.

Voor een juiste werking van het apparaat moet de omgevingstemperatuur minimaal +5°C en maximaal +35°C bedragen.

De ruimte rondom de droger moet zoveel mogelijk stofvrij gehouden worden.

Elektrische aansluiting

De machine is voor 220-230V / 50Hz gemaakt. De machine is voorzien van een drie-aderig aansluitsnoer en stekker met randaarde.

De stekker mag u uitsluitend plaatsen in een stopcontact met randaarde; de machine dient deugdelijk geaard te zijn.

Het aansluitsnoer mag u niet verlengen. Indien het snoer te kort blijkt te zijn, laat uw installateur dan of een langer snoer aan de machine monteren of het stopcontact verplaatsen.

Het gebruik van een verlengsnoer of kabelhaspel is niet toegestaan.

In bad- of doucheruimten moet doorgaans een zogeheten vaste aansluiting gemaakt worden; raadpleeg uw installateur.

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan bovenstaande veiligheids-voorschriften.

Het aansluitsnoer mag uitsluitend door de ELECTROLUX Service vervangen worden.

Het aansluitsnoer moet gemakkelijk te bereilken zijn nadat de machine geïnstalleerd is.

Montageset

Uw handelaar kan u een speciale montageset leveren, waarmee u de droger veilig op een wasautomaat met een bovenblad-diepte tussen 48 en 60 cm kunt plaatsen. Dat bespaart u aanzienlijk ruimte.

De montage-instructies worden bij de montageset geleverd. Lees deze aanwijzing aandachtig door.

Bij devakhandel is een speciale set verkrijgbaar waarmee het condenswater dat zich tijdens elke droogcyclus vormt rechtstreeks in de gootsteen afgevoerd kan worden.

Lees de aanwijzingen die bij de set gevoegd zijn aandachtig door.

Deurdraairichting

Het wijzigen van de deurdraairichting dient te worden uitgevoerd door de ELECTROLUX Service.

Bediening

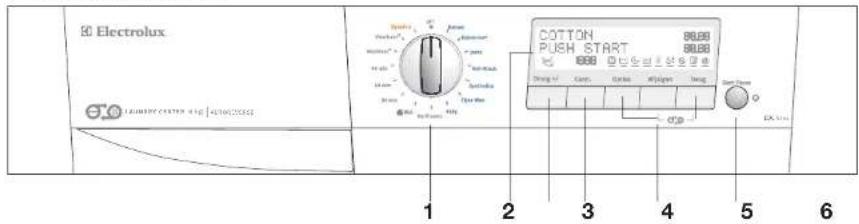

Bedieningspaneel

1 Programmakiezer / tijdschakelaar

Hiermee kunt u toe elektronisch gestuurd of tijdgestuurd drogen selecteren.

Draai de knop op het gewenste programma of tijd. De knop kan met de klok mee of tegen de klok in gedraaid worden

Het apparaat voert deze programma's uit met behulp van voelers die de mate van vochtigheid van het wasgoed vaststellen.

Selecteer eenvoudigweg het programma voor het type wasgoed en de gewenste droogtegraad.

Tijdgestuurd drogen

Dit kunt u indien nodig gebruiken om het drogen te voltooien. Selecteer het 60-minuten of 90-minuten programma voor katoen of het 30-minuten programma voor synthetische weefsels.

Voor het annuleren van een lopend programma zet u de programmakiezerop "UIT".

Aan het eind van het droogproces zet u de programmakiezer op "UIT" om de machine uit te schakelen voor u het wasgoed eruit haalt.

De programmakiezer heeft secties:

● Katoen/Bonte was
• Synthetica
- tuurd drogen
● Voorkeur 1, Voorkeur 2
- Synchro (geel sectie)

2 Display

Het DISPLAY wordt gebruikt om m.b.v. een paar bedieningselementen (1 programmakiezer en 6 toetsen) een groot aantal functies in te stellen en om deze met elkaar te combineren). Deze eenvoudige besturingsmethode wordt gemakkelijk gemaakt dankzij het interactieve display. Interactief betekent dat het display elke handeling die u uitvoert aangeeft. Dit zorgt ervoor dat alleen logische instellingen kunnen worden ingevoerd. U kunt de actuele instellingen altijd zien in het informatiepaneel en in de optiebalk.

1. Het informatiepaneel geeft de actuele instellingen en de actuele fase van de droogcyclus aan.
2. Dagtijd
3. Einde droogtijd
4. Centrifugetoerental en de geselecteerde opties.

3 De toets Droog ±

De toets "Droog ±" wordt gebruikt voor het instellen van verschillende hoeveelheden restvocht in het wasgoed. Druk herhaalde malen op de toets "Droog

±" om de gewenste hoeveelheid restvocht te selecteren.

Op het display verschijnt:

• Extra droog (voor katoen, katoen kort, synthetica)
• Sterkdroog (voor katoen, katoen kort)
  ● Kastdroog (voor katoen, katoen kort, synthetica)
• Strijkdroog + (voor katoen)
• Strijkdroog (voor katoen, synthetica)
  ● Mangeldroog (voor katoen)

Druk op de toets "Terug" om deze optie te bevestigen. Deze toets kan niet worden gebruikt in combinatie met:

-> Tijdgestuurd drogen (30 min., 60 min en 90 min)
-> Jeans
-> Anti-Kreuk
-> Fijne Was
-> Baby
-> Verfrissen
-> Wol.

Als u deze toets probeert in te drukken bij: de opties: Tijdgestuurd (30 min, 60 min en 90 min) Jeans, Synthetica, Baby, Verfrissen, Wol, verschijnt de waarschuwingsmelding "Selectiefout" in het display.

De eerder geselecteerde droogcyclus en opties verschijnen weer op het display en de zoemer klinkt.

4 De toets Centr.

Druk deze toets herhaaldelijk in om de waarde van het centrifugetoerental te wijzigen.

Deze waarde verschijnt op het display boven de betreffende toets. Voor deze handeling dient u het werkelijke centrifugetoerental te weten, waarmee uw wasgoed gecentrifugeerd is in de wasautomaat. Afhankelijk van het type wasgoed zijn de centrifugetoerentallen als volgt:

- KATOEN: ....800-900-1000-1100-1200-1300 1400 1500-1600 tpm

- SYNTHETICA: ....800-900-1000 tpm - BABY: ....800-900-1000-1100-1200 tpm.

Indien u het exacte centrifugetoerental van het wasgoed niet weet, kunt u blanco kiezen (geen waarde op het display). De trommeldroger droogt het wasgoed met de standaard fabrieksinstelling voor de droogcyclus.

Met deze optie kunt u de droogcyclustijd verminderen en aldus energie besparen.

Indien u een tijdgestuurd programma (90 minuten, 60 minuten of 30 minuten) geselecteerd heeft, kunt u deze optie niet gebruiken omdat een vaste droogtijd geselecteerd is.

Als u deze toets probeert in te drukken, verschijnt het waarschuwingsbericht "Selectiefout" op het display.

5 De toetsen Opties, Wijzigen en Terug Met de toets Opties bladert u door de optiepictogrammen.

Met de toets Wijzigen kunt u de status van de verschillende pictogrammen selecteren/wijzigen.

Met de toetsTerug kunt u terugkeren naar de voorgaande selectie.

Afnankelijk van het programma kunnen verschillende functies gecombineerd worden. Deze dienen geselecteerd te worden na het kiezen van het gewenste programma en voor u de toets Start/Pauze indrukt. Als u de toets «Opties»loslaat, verschijnen alle de voor het geselecteerde programma mogelijke pictogrammen op het display.

De eerste optie (age temperatuur) begint te knipperen.

De naam en status verschijnen op het display. Indien u de optiestatus wilt wijzigen, drukt u op de toets

"Wijzigen". Een regel verschijnen onder het geselecteerde pictogram, wat aangeeft dat de optie ingesteld is. Om de andere opties te selecteren, drukt u weer op de toets "Opties" en volgt u de vorige procedure.

Wanneer u de selectie van de opties voltooid heeft, drukt u op de toets "Terug". De geselecteerd pictogrammen blijven zichtbaar op het display.

Let op: om de al gekozen optieselecties te wijzigen, herhaalt u de vorige procedure.

Belangrijk! Indien u de toets "Centr." of de toets Start/Pauze indrukt, of de programmakiezer draait, terwijl u deze optie selecteert, zal de betreffende functie worden uitgevoerd.

LAGE TEMPERATUUR

Door selectie van deze optie kunt u hittegevoelige artikelen drogen op lagere temperatuur.

Het corresponderende pictogram verschijnt op het display tijdens de het instellen en de droogcyclus.

Een streepje onder het betreffende pictogram geeft aan dat de optie geselecteerd is.

Deze optie kan ook gebruikt worden voor

tijdgestuurd drogen.

Deze optie kan niet geselecteerd worden bij Kort

KORT

Als u deze optie kiest, wordt de droogtijd in de volgende KATOEN-programma's verkort:

• EXTRA DROOG

• STERKDROOG

• KASTDROOG

Deze optie kan niet geselecteerd worden bij Lage temperatuur en de optie Droogtegraad.

STARTUITSTEL

Deze optie maakt het mogelijk de start van het droogprogramma uit te stellen met 30 minuten - 60 minuten - 90 minuten, 2 uur en vervolgens met 1 uur tot 20 uur. U kunt de status van de uitstelling aanpassen door de toets "Wijzigen" enkele malen in te drukken. Het door u gekozen startuitstel wordt aangegeven op het display.

U dient deze optie te selecteren nadat u het programma heeft ingesteld en voordat u de toets Start/Pauze indrukt.

U kunt het startuitstel tijd op elk moment annuleren, voordat u de toets Start/Pauze indrukt. Als u de toets Start/Pauze al ingedrukt heeft en u wilt het startuitstel tijd annuleren, ga dan als volgt te werk:

1. zet de trommeldroger op PAUZE door de toets Start/Pauze in te drukken;

2. schakel de optie Startuitstel uit, waarmee de status verandert;

3. druk de toets Start/Pauze in om het programma te starten.

Belangrijk!

Het gekozen startuitstel kan enkel gewijzigd worden nadat u het droogprogramma opnieuw hebt gekozen. Indien u ander wasgoed wilt laden om te drogen, nadat u de optie Startuitstel heeft geselecteerd.

- open

- doe het wasgoed in de machine

- druk de toets Start/Pauze in, nadat u de deur heeft gesloten.

1/2 HALVE LADING

Deze optie kunt u selecteren als de lading in de trommel

minder dan of gelijk aan de helft van het vulgewicht is, dat door het geselecteerde programma aangegeven wordt.

Deze optie verkort de duur van de droogfase en biedt u energiebesparing.

Deze optie kan niet geselecteerd worden met tijdgestuurd drogen (30 minuten en 60 minuten).

ANTI-KREUKFASE

Te gebruiken als u niet in de gelegenheid bent het gedroogde wasgoed uit de machine te halen aan het eind van de droogcyclus. Door deze optie te selecteren wordt de anti-kreuk fase met een uur verlengd.

DROOGTEGRAAD

Als u de optie Droogtegraad kiest kunt u kiezen uit 3 verschillende vochtigheidsgraden in het wasgoed.

Om de gewenste vochtigheidsgraad te selecteren drukt u herhaaldelijk op de toets "Wijzigen".

OP het display verschijnt:

^- MEER DROOG

U heeft het gemiddelde droogniveau gekozen. De tijd van de droogcyclus wordt met circa 3 minuten verlengd.

= INTENSIEF DROOG

Geeft het hoogste droogniveau. De tijd van de droogcyclus wordt met circa 6 minuten verlengd.

^+ MINDER DROOG

Geeft het laagste droogniveau. De tijd van de droogcyclus wordt met circa 2 minuten verkort.

Om uw keuze te bevestigen drukt u op "Terug". Deze optie kan niet geselecteerd worden bij de optie "Kort" 📋.

ZOEMER

U hoort een signaal

• wanneer u het programma selecteert
• wanneer u een incorrecte optie selecteert
• wanneer u de programmakiezer op een andere positie zet gedurende het programma of wanneer u een optietoets indrukt tijdens de cyclus.
• aan het eind van het programma
  • als het waterreservoir vol is
  • als de machine niet correct werkt
• als het kleine deurtje onderaan geopend is.

Door deze optie te selecteren en vervolgens te drukken op de toets "Wijzigen" schakelt u het akoestische signaal uit.

• aan het eind van het programma
  • als het waterreservoir vol is
  • als de machine niet correct werkt

- als het kleine deurtje onderaan geopend is. Om deze optie te bevestigen drukt u op de toets "Terug".

INSTELLINGEN:

De menu-optie dient voor selectie van diverse basisinstellingen zonder het specifieke droogprogramma te beïnvloeden. Deze basisinstellingen blijven actief totdat u ze uitschakelt/aanpast.

Om te bladeren door de verschillende menu-instellingen gebruikt u de toets "Opties". Voor het wijzigen/bevestigen van de geselecteerde instelling gebruikt u de toets "Wijzigen".

VOORKEUR (GEHEUGEN)

Programma-instellingen die regelmatig gebruikt worden kunt u opslaan Er zijn 2 geheugenblokken beschikbaar voor dit doel. De opgeslagen programma's kunt u selecteren op dezelfde wijze als elk ander droogprogramma met behulp van de programmakiezer. Voorbeeld: Katoen Extra droog, 1200 tpm, Zoemer uit en optie Droogtegraad.

1. Selecteer de cyclus en de programma-instellingen.

2.Open de optie Menu en selecteer een van de geheugenposities. Het bericht "Progr. opslaan?" verschijnt op het display.

1. Om de geselecteerde programma's te laten onthouden drukt u op de toets "Wijzigen". "Programma Opgeslagen" verschijnt op het display.

Om de opgeslagen programma-instelling te wijzigen herhaalt u de procedure vanaf het begin.

Met de geluidsinstelling kunt u het volume van de zoemer aanpassen. U kunt kiezen tussen verschillende niveaus: laag, geen geluid, en normaal Voorbeeld:

1. Open de optie Menu en selecteer de geluidsinstelling.

1. Gebruik de toets "Wijzigen" om het gewenste niveau te selecteren.

U kunt de waterhardheid wijzigen en daarbij kiezen uit 3 verschillende graden (zie het hoofdstuk "Het geleidingsniveau instellen" op pagina 6).

TAAL

U kunt de taalinstelling wijzigen als u de aanwijzingen op het display in een andere taal wilt laten verschijnen. Voorbeeld:

1. Open de optie Menu en selecteer de taalinstelling.

1. Druk op de toets "Wijzigen" om de gewenste taal te selecteren.

Klok

Met de klokinstelling kunt u de actuele tijd aanpassen/instellen. Het is belangrijk deze instelling correct te houden omdat de actieve EINDE-Cyclus-Tijd daarvan afhankelijk is.

Voorbeeld:

1. Open de optie Menu en selecteer de klokinstelling
2. Met een korte/enkele druk op de toets "Wijzigen" varieert de tijd per minuut. Met een aanhoudende druk op de toets "Wijzigen" varieert de tijd per 10 minuten.

Contrast

Met de contrastinstellingen kunt u de optische eigenschappen van het display aanpassen.

Voorbeeld:

1. Open de optie Menu en selecteer de contrastinstelling.
2. Gebruik de toets "Wijzigen" om het gewenste contrastniveau in te stellen.

Met de helderheidinstelling kunt u de intensiteit van het licht van het display aanpassen.

Voorbeeld:

1. Open de optie Menu en selecteer de helderheidinstelling
2. Gebruik de toets "Wijzigen" om het gewenste helderheidniveau in te stellen.

Let op:

Wanneer na beeindiging van het programma gedurende circa 10 minuten geen toets ingedrukt wordt, gaat de verlichting uit.

Installatie link

Om de radioverbinding tussen uw wasautomaat en droger tot stand te brengen is het noodzakelijk het Laundry Centre-systeem te activeren.

Deze handeling kan worden verricht

- tijdens de eerste tien keer inschakelen - via het menu

De procedure dient op hetzelfde moment te worden uitgevoerd op zowel de wasautomaat als de droger, anders zal de handeling mislukken. Voor uitvoering van de procedure bij de eerste keer inschakelen, zie pag. 16. Ga voor uitvoering via het menu als volgt te werk:

1. Druk op de toets Opties en ga met toets "Wijzigen" naar Instellingen.
   2.Druk op de toets Opties en selecteer met toets "Wijzigen" "Installatie link".
2. Druk opnieuw op de toets "Wijzigen" om de koppelingsprocedure te activeren.
   Druk op de toets "Terug" om te annuleren.

Op het display verschijnen de meldingen "Bezig" en "Wachten a.u.b.". Dit duurt twee minuten. Als de procedure is geslaagd, verschijnt de melding

"COMPLEET" op het display. Na vijf seconden keert het LCD-scherm terug naar normale weergave en het pictogram @ licht op.

In het andere geval verschijnt de melding "Fout" op het display en het pictogram blijft uit: de procedure moet dan worden herhaald.

@ ENERGIEBEHEER (COMMUNICATE)

Het Laundry Centre-systeem kan - eenmaal geactiveerd - het gedrag van de twee apparaten besturen. Zo wordt voorkomen dat fasen waarin veel energie wordt verbruikt elkaar overlappen en bestaat er geen kans op onderbreking van de energievoorziening.

Door gedurende twee seconden tegelijkertijd op de toetsen "Wijzigen" en "Terug" te drukken wordt de energiebeheerfunctie gedeactiveerd. Druk opnieuw om het symbool te selecteren.

Als het energiebeheer is ingeschakeld licht het symbool @ op de displays van beide apparaten op. Anders is de functie uitgeschakeld.

Het symbool @ knippert bij het starten, bij het koppelen van de machines en tijdens de installatieprocedure.

Het symbool @ is uitgeschakeld als er geen energiebeheer is (een van de apparaten is uitgeschakeld of de functie energiebeheer is uitgeschakeld).

Belangrijk!

Als er bij ingeschakeld energiebeheer een noodsituatie ontstaat of als de gebruiker de lopende machine laat pauzeren, is het mogelijk de prioriteit te wijzigen: als binnen 1 minuut de oorzaak niet is weggenomen, begint het wachtende apparaat te werken.

Dit is het geval bij vol reservoir, gesloten kraan of gewone pauze.

6 De toets Start/Pauze

Deze toets heeft 2 functies:

- Start: nadat u het gewenste programma en de opties heeft geselecteerd, drukt u op deze toets om de trommeldroger te starten. Het lichtje bij de toets stopt met knipperen en blijft branden.

Indien u de optie Startuitstel heeft geselecteerd, begint het aftellen en dit wordt op het display aangegeven.

- Pauze: als u deze toets weer indrukt, wordt het actieve programma onderbroken. Het lichtje bij de toets begint te knipperen. Om het programma opnieuw te starten, drukt u nogmaals op de toets Start/Pauze.

Indien u de deur opent terwijl het programma loopt, stopt het apparaat onmiddellijk met drogen. Het bericht "Pauze" verschijnt op het display en het pictogram verschijnt boven de toets " Droog ±".

Het apparaat stopt onmiddellijk met drogen, de berichten "Pauze" en "A.U.B. condensordeur sluiten" verschijnen op het display ook als de condensordeur geopend is.

De toets Start/Pauze dient opnieuw ingedrukt te worden na het sluiten van de deur om het programma weer te starten vanaf het punt waar het onderbroken was.

De toets Start/Pauze dient ook ingedrukt te worden na een stroomstoring en na het opnieuw plaatsen van het waterreservoir. Indien het geleegd is tijdens een programma, na het bericht "De tank is vol, A.U.B. legen" en na het klinken van een akoestisch signaal.

In beide gevallen knippert het licht van de toets Start/Pauze om u te herinneren dat de toets opnieuw ingedrukt dient te worden.

Programmatabel

Soort textiel Droogtegraad		Max. belading (1)	Programma
Katoen	Extra droogSterkdroogKastdroog (*)Strijkdroog + Strijkdroog (*)Mangeldroog	6 kg	Katoen
Katoen	Extra droogSterkdroog (*)Kastdroog	3 kg	Katoen kort
Jeans 3 kg	Sterkdroog		Jeans
Synthetica 1 kg	Strijkdroog		Anti-kreuk
Synthetica 3 kg	Extra droogKastdroogStrijkdroog		Synthetica
Fijne Was 2 kg	Sterkdroog		Fijne Was
Babygoed	Sterkdroog	2 kg	Baby
Jasjes, jurken, broeken, rokken, blouses	Alleen verfrissen	1-4 kledingstukken	Verfrissen
Wol	Alleen verfrissen	1-4 kledingstukken	Wol

(*) Programma's volgens IEC 61121.

Tijdgestuurddrogen

Soort textiel	Droogtijd in min.	Max. belading11	Positie van programmakiezer
Katoen	90	6 kg	90 min
Katocn	60	6 kg	60 min
Synthetica	30	3 kg	30 min

(1) Doe de trommel nooit te vol (droog bijvoorbeeld geen grote gewatteerde dekens).

Droogtijden variëren afhankelijk van:

• Het type wasgoed
• Het volume van de lading
• Het centrifugetoerental voorafgaande aan het drogen
• De vereiste droogtegraad

Synchro

In een speciale stand van de programmakiezer selecteert de droger afhankelijk van de laatste door de wasautomaat gedraaide cyclus de beste cyclusparameters. Dit betekent dat de droger via de radiofrequentie automatisch informatie ophaalt van de wasautomaat over het laatst voltooide wasprogramma:

• type programma
• centrifugetoerental
• hoeveelheid wasgoed (alleen voor katoenprogramma's).
  Deze informatie wordt gebruikt om automatisch het bijbehorende droogprogramma te selecteren. Vergeet niet de gewenste droogtegraad te selecteren en druk vervolgens op de toets Start/Pauze.

Vulgewicht

Het gewicht van te drogen artikelen is vaak moeilijk in te schatten. Daarom raden wij u aan de volgende richtlijnen aan te houden:

• katoen, linnen: doe de trommel vol, maar niet propvol;
• synthetische weefsels: vul de trommel niet meer dan voor de helft
• fijne was: vul de trommel niet meer dan voor een derde deel.

i Gebruik

Vóór de eerste ingebruikname adviseren wij u de trommel met enkele licht vochtige, schone doeken te vullen en de machine circa 30 minuten te laten werken:

30 MIN kiezen en Start-toets indrukken. Hierdoor worden eventuele vettige of stoffige restanten van het productieproces verwijderd.

Er kan zich stof in een nieuwe trommeldroger bevinden.

Drogen

1. Sluit het apparaat aan.
2. Open de deur (zie afbeelding).

1. Doe de artikelen stuk voor stuk in de droger en schud ze losjes uit.
2. Sluit de deur. Controleer of het wasgoed niet vast komt te zitten tussen de deur en het filter.
3. Zet de programmakiezer op het gewenste programma om het apparaat in te schakelen. Voor de het uitschakelen van het apparaat zet u de programmakiezer op "UIT".

Het apparaat voor de eerste keer inschakelen.

Taal

Wanneer u het apparaat voor de eerste keer inschakelt, moet u de taal instellen voor de aanwijzingen op het display.

Belangrijk!

Indien het display geen enkele taal aangeeft, is het apparaat reeds een keer ingeschakeld. In dat geval raadpleegt u het hoofdstuk "Taal" voor het wijzigen van de taalinstelling (pag. 11).

Voorbeeld:

Druk op de toets "Wijzigen" totdat de gewenste

taal op het display verschijnt.

Druk op de toets "TERUG" om de selectie te bevestigen.

Alle aanwijzingen op het display verschijnen vanaf nu in deze taal

Let op:

Indien een ongewenste taal is ingesteld, drukt u tegelijkertijd 3 seconden op de toetsen "Centr." en "Opties" om de taal te wijzigen.

Volg de eerder genoemde instructies.

Installatie link

De eerste tien keer dat u de programmakiezer bedient, vraagt de machine u automatisch de droger met de wasautomaat te verbinden. De handelingen moeten tegelijkertijd op zowel de wasautomaat als de droger worden uitgevoerd, anders zal de procedure mislukken. Druk op de toets "Wijzigen" om de koppeling te activeren. Druk op de toets "Terug" om te annuleren. Op het display verschijnen de meldingen "Bezig" en "Wachten a.u.b.". Dit duurt twee minuten. Als de procedure is geslaagd, verschijnt de melding "COMPLEET" op het display.

Na vijf seconden keert het LCD-scherm terug naar normale weergave en het pictogram @ licht op.

In het andere geval verschijnt de melding "Fout" op het display en het pictogram verschijnt niet: de procedure moet dan worden herhaald.

Ga hierna te werk zoals beschreven op pag. 13.

Tijd instellen

U dient de tijd in te stellen voor de eerste droogcyclus. Zie "Klokinstelling", Menu.

1. Draai de programmakiezer om het gewenste programma te selecteren. Het desbetreffende bericht verschijnt op het display. Het display geeft de einde-cyclus-tijd "Einde progr. om" van het geselecteerde programma aan, berekend op basis van de maximum lading voor elk type weefsel.

Het licht van de toets Start/Pauze gaat knipperen.

Indien de te drogen lading wasgoed klein is, zal aan het begin van de cyclus het display het einde van de cyclus aangeven voor de maximum lading.

De tijdsduur wordt geleidelijk aangepast tijdens de uitvoering van de droogcyclus.

1. Druk herhaalde malen op de toets "Droog ±" om de gewenste hoeveelheid restvocht te selecteren. Zie hieronder de mogelijke combinaties.

2. Extra droog (voor katoen, katoen kort, synthetica)

3. Sterkdroog (voor katoen, katoen kort)
   ● Kastdroog (voor katoen, katoen kort, synthetica)
4. Strijkdroog + (voor katoen)
5. Strijkdroog (voor katoen, synthetica)

6. Mangeldroog (voor katoen)

7. Druk herhaaldelijk op de toets "Centr." om het werkelijke centrifugetoerental te selecteren waarmee uw wasgoed gecentrifugeerd is. Het geselecteerde centrifugetoerental wordt aangegeven op de derde balk boven de centrifugeertoets.

1. Druk op de toets "Opties" om de gewenste opties te selecteren. Druk op de toets "Wijzigen" om uw keuze te bevestigen. Afhankelijk van het geselecteerde programma zijn bepaalde opties beschikbaar die worden aangegeven tijdens de selectiefase. Let op: Niet alle opties zijn onderling te combineren. De pictogrammen voor niet te combineren opties zullen verdwijnen van het display.
2. Selecteer de optie Startuitstel, indien nodig. Voor u het programma start, kiest u de gewenste optie. Het startuitstel (max. 20 uur) verschijnt op het display terwijl u uw selectie maakt. Het einde van de cyclus wordt bijgewerkt en aangegeven op de desbetreffende positie in het display.

1. Druk op de toets Start/Pauze. Het betreffende licht stopt met flikkeren. Het desbetreffende bericht over de fase die wordt uitgevoerd wordt aangegeven op het display. Indien u een uitgestelde start heeft gekozen, begint de trommeldroger met aftellen.

Indien de programmakiezer in een andere positie wordt gedraaid terwijl de machine werkt, hoort u de zoemer en het bericht "Selectiefout" verschijnt op het display.

De trommel draait beurtelings in beide richtingen tijdens het drogen.

Alle droogprogramma's eindigen met een afkoelingsfase van 10 minuten (op de tweede balk van het display verschijnt het bericht "Afkoelen").

Na deze fase kunt u het wasgoed uit de droger nemen.

Het display geeft achtereenvolgens de volgende berichten: "A.U.B. filters reinigen" en "De tank is vol, A.U.B. legen" De zoemer klinkt om het einde van de cyclus aan te geven.

12.Indien u het wasgoed niet verwijdert na het afronden van het programma, voert de trommeldroger een anti-kreuk fase uit (tijdsduur: maximaal 30 minuten).

Indien u het wasgoed niet verwijdert, stopt de trommeldroger automatisch aan het einde van de anti-kreuk fase. Het display geeft achtereenvolgens de volgende berichten: "Anti-kreuk", "A.U.B. filters reinigen" en "De tank is vol, A.U.B. legen" De zoemer klinkt om het einde van het ingestelde programma aan te geven.

Het licht van de toets Start/Pauze gaat uit en een flikkerende nul verschijnt op het display.

13.Zet de programmakiezer op "UIT"; alle lichten gaan uit. Het apparaat is uitgeschakeld.

Neem het wasgoed uit de droger.

Indien u de deur opent en sluit voordat u de programmakiezer op "UIT" zet, is de machine klaar om nog een droogprogramma uit te voeren. Het display geeft het geselecteerde programma, de duur van het programma en de vereiste opties aan.

Na het drogen

• De pluizenzeven reinigen (zie blz. 20)
• Het waterreservoir (zie blz. 21)

Belangrijk!

Indien het droogprogramma afgebroken moet worden voordat het afgelopen is adviseren wij u de programmaselectieschakelaar op de stand

"Verfrissen" te draaien en te wachten tot het einde van deze fase voordat u het wasgoed verwijdert. Dit voorkomt hitteconcentratie hitte in het apparaat. Hiertoe draait u de schakelaar eerst op "UIT" en vervolgens op "Verfrissen", daarna drukt u op de toets Start/Pauze.

Programma wijzigen

Om een lopend programma te wijzigen, annuleert u dit eerst door de programmaselectieschakelaar te plaatsen op "UIT" te draaien. Selecteer het nieuwe programma en druk op de toets Start/Pauze.

i Praktische tips

- Maximaal vulgewicht benutten! U droogt het zuinigst, als u zich aan de vulgewichten houdt, die in de programmatabel vermeld staan. Een volgepropte trommel leidt tot onregelmatige droging en te lange droogtijd, waardoor ook het energieverbruik onnodig toeneemt. Kleine hoeveelheden drogen is altijd minder economisch.

Onderstaande aanwijzingen kunnen u daarbij helpen:

Badjas 1200 g

Beddelaken 500 g

Blouse 100 g

Dekbedovertrek 700 g

Handdoek 200 g

Herenoverhemd 200 g

Kussensloop 200 g

Nachthemd/pyjama 200-500 g

Ondergoed 250 g

Tafellaken 200-300 g

Theedoek 100 g

Werkjas 300-600 g

Belangrijk:

• Bijzonder tere weefsels, bijv. gordijnen van synthetische vezels, wol, zijde, textiel met metalen versieringen, nylons en, grote stukken wasgoed zoals anoraks, doorgestikte dekens, slaapzakken en dekbedden mogen niet in de machine gedroogd worden.
  Ook artikelen die sponsachtig rubber bevatten mogen niet in de droger. Hieronder wordt geen elastisch gemaakte kleding verstaan, maar wel bijvoorbeeld een kleedje met rubberachtige rug.
  Wol en gedeeltelijk wollen artikelen kunnen krimpen en/of vervilten. Wij adviseren u met klem deze artikelen niet in de trommeldroger te drogen.

- Controleer zorgvuldig of het wasgoed geschikt is om machinaal gedroogd te worden. Aanwijzingen daarvoor vindt u op het textielbehandelingsetiket. De volgende symbolen zijn van belang voor het drogen:

☐ mag machinaal gedroogd worden
normaal drogen (normale temperatuur)
☐ voorzichtig drogen (lage temperatuur)
mag niet machinaal gedroogd worden

• Overtuig u ervan dat borst- of broekzakken leeg zijn. Keer kleding met borst- en broekzakken met dikke zomen binnenstebuiten, op deze manier voorkomt u zoveel mogelijk onregelmatige droging.
• Dekbedovertrekken en kussenslopen dichtmaken, anders verzamelen zich hierin kleinere wasstukken. Ritssluitingen en haak-oogsluitingen dichtdoen, losse banden en ceintuurs samenknopen.
• Het wasgoed voor het drogen goed centrifugeren.
• Sorteer uw wasgoed volgens textielsoort en droogtegraad.
• Voorkom overdroging door het zorgvuldig kiezen van de gewenste droogtegraad. Te droog wasgoed laat zich minder goed strijken.
• Om het statisch worden (knetteren en kleven) van synthetisch wasgoed te voorkomen, adviseren wij u in de wasautomaat een wasverzachter te gebruiken.
• Tricot kan iets krimpen. Dit textielsoort niet overdrogen. Bij de aanschaf rekening houden met het feit dat deze textiel, al naar gelang de kwaliteit, krimpt.
• Het kan voorkomen dat u, na het drogen, toch nog vochtige plekken in het wasgoed vindt. Dat is met name het geval bij dikke kragen, manchetten en zomen. U kunt deze kledingstukken nadrogen, hierbij de machine op minstens 30 minuten instellen.

Reiniging en onderhoud

Eerst de stekker uit het stopcontact trekken of de zekering in de huisinstallatie uitschakelen.

De buitenkant

De buitenkant van de machine kunt u, naar behoefte, reinigen met een vochtige doek en een neutraal huishoudschoonmaakmiddel. Moderne schoonmaakmiddelen drogen doorgaans streeploos op.

Afnemen met schoon water en goed afdrogen.

Belangrijk: Gebruik nooit spiritus, terpentine en dergelijke oplosmiddelen.

Het zeefgedeelte

Een heel klein gedeelte van de pluizen komt toch ondanks de pluizenzeef in het omringende zeefgedeelte terecht. Maak daarom van tijd tot tijd het gehele zeefgedeelte schoon.

De droger werkt alleen goed als de zeven schoon zijn.

De zeven verzamelen alle pluizen die zich opeenhopen tijdens het droogproces. Zij dienen daarom programmakiezer met een vochtige doek, voordat u het wasgoed verwijdert. Het bericht "A.U.B. filters reinigen" verschijnt op het display om u eraan te herinneren deze handeling uit te voeren.

De pluizenzeef binnenin de deur moet voor reiniging uitgetrokken worden. Daartoe trekt u de zeef aan z'n handgreep omhoog uit z'n houder.

Verwijder het viltachtige stof en plaats de zeef weer terug.

Verbaast u zich niet over de hoeveelheid fijn pluis. Dit pluis ontstaat door het dragen van de kleding of

het gebruiken van de textiel.

Het wordt door de wind weggeblazen als u het wasgoed buiten aan de lijn droogt en blijft eenvoudig in het wasgoed zitten als u binnenshuis droogt.

Na verloop van tijd kunnen de pluizenzeven een wittige aanslag vertonen, die veroorzaakt wordt door de wasmiddelresten die zich in het wasgoed bevinden. Reinig de zeven met warm water en een borstel. De zeef in de deursponning kan verwijderd worden (zie afbeelding). Deze zeef kan met het vleugeltje naar rechts of links gemonteerd worden.

Het apparaat nooit gebruiken zonder zeven.

De luchtcondensor

Reinig de luchtcondensor, wanneer het bericht "A.U.B. luchtcondensor reinigen" op het display verschijnt.

De luchtcondensor bevindt zich achter een deurtje in het onderste deel van de droger. Het deurtje wordt geopend door op de toets te drukken (zie afbeelding).

Gedurende of aan het eind van de droogcyclus is het normaal dat zich op het oppervlak van de condensor water bevindt.

Om de luchtcondensor uit de machine te nemen, moeten eerst de twee rode bevestigingsschijfjes naar beneden worden gedraaid (zie afbeelding). Trek de condensor vervolgens aan de handgreep naar buiten.

Met een borstel reinigen en van binnen en van buiten afspoelen onder de douche.

De dichtingen rondom de luchtcondensorhouder en de binnenzijde van het deurtje met een vochtige doek reinigen.

Attentie!

Gebruik geen scherpe voorwerpen om de condensor te reinigen. Hij zou lek kunnen worden.

De luchtcondensor weer in de droger plaatsen, de rode bevestigingsschijfjes omhoog draaien en het deurtje sluiten.

Pas op! Het apparaat nooit gebruiken zonder luchtcondensor.

Waterreservoir legen

De aan het wasgoed onttrokken waterdamp wordt binnen de machine gecondenseerd en als water in het waterreservoir opgevangen.

Het bericht "De tank is vol, A.U.B. legen" op het display herinnert u eraan deze handeling te verrichten.

U gaat als volgt te werk:

• Trek het reservoir langzaam uit de machine.
• Keer het reservoir om en laat al het water weglopen

- Plaats het waterreservoir weer in het bedieningspaneel.

Het reservoir moet op de juiste wijze worden teruggeplaatst.

Als dit niet gebeurt, verschijnt dezelfde melding opnieuw tijdens de volgende droogcyclus, het programma stopt en het wasgoed blijft nat. De zoemer klinkt.

Na het plaatsen van het reservoir dient u de toets Start/Pauze opnieuw in te drukken om het programma verder te laten gaan.

Tip:

Het condenswater kunt u, na het door middel van bijvoorbeeld een koffiefilterzakje gefilterd te hebben, gebruiken als gedistilleerd water voor accu of strijkbout.

De trommel schoonmaken

Als het wasgoed niet de gewenste droogtegraad bereikt en dus te droog of te vochtig uit de machine komt, dan raden wij u aan de binnenzijde van de trommel met een in azijn gedrenkte doek schoon te maken. Op deze manier kunt u de lichte aanslag verwijderen, die door achtergebleven resten van het tijdens wasmiddel en wasverzachter en door de kalk in het water wordt veroorzaakt. Door deze aanslag is de voeler niet meer in staat om de juiste droogtegraad te bepalen.

Eenvoudige storingen

Bepaalde problemen zijn het gevolg van onvoldoendeg onderhoud of van onoplettendheid en kunnen gemakkelijk worden opgelost zonder meteen een monteur in te schakelen. Voer onderstaande controles uit alvorens contact op te nemen met onze service-afdeling.

Als de machine in bedrijf is, is het mogelijk dat een van de volgende meldingen op het display verschijnt:

Probleem met filters/condensor "Reinigen filters/warmtewisselaar"

Probleem met het waterreservoir "De tank is vol, A.U.B. legen".

Deur open "Kan deur niet sluiten"

Druk als het probleem is verholpen op de toets Start/Pauze om het programma opnieuw te starten.

BELANGRIJK: als de melding "Waarschuwing" en een alarmcode (bijv. E21) op het display verschijnen en de zoemer klinkt, schakel de machine dan uit en neem contact op met onze service-afdeling

Storing	Mogelijke oorzaken
De droger start niet	De deur van het apparaat en/of het deurtje in de sokkel is/zijn niet goed gesloten ("Kan deur niet sluiten")De stekker zit niet goed in het stopcontact.Het stopcontact heeft geen spanning.De zekering in de huisinstallatie is defect.Er is geen programma ingesteld.Waterreservoir vol of niet goed teruggeschoven ("De tank is vol, A.U.B. legen").Het programma begint op de gewone manier maar de stopt na 4 minuten.START-toets"Start/Pauze" niet ingedrukt.Startuitstel gekozenDe droger wordt even onderbroken omdat de energiebeheerfunctie actief is.
De was wordt niet goed droog	De pluizenzeven en/of de luchtcondensor zijn verontreinigd ("Reinigen filters/warmtewisselaar")Het waterreservoir is vol ("De tank is vol, A.U.B. legen").De omgevingstemperatuur is te hoog.Mogelijk had u toch een ander programma moeten kiezen.De trommel is te vol.Het drogen duurt te lang of het wasgoed is niet voldoende gecentrifugeerd.De installatie (plaats, afvoer) is niet goed. Zie het betreffende hoofdstuk.Lage temperatuur gekozen.Halve lading gekozen.
De trommelverlichting functioneert niet	Programmakiezer op stand UIT.Gloeilamp defect. Het vervangen dient te worden uitgevoerd door onze service-afdeling.
Er blijft water in de droger staan en de droger schakelt uit.	Pootjes verstellen zodat de machine waterpas komt te staan.

Kunt u de storing niet zelf lokaliseren en verhelpen, bel dan onze service-afdeling. Houd het modelnummer en het productnummer van het apparaat bij de hand; service-afdeling zal u erom vragen.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn [phone]

(voor bezoek servicetechnicus en onderdelen)

Consumentenbelangen [phone]

(voor algemene, product- of gebruiksinformatie)

Belangrijk!

Houd bij het opgeven van een storing altijd modelaanduiding, productnummer en serienummer van uw apparaat bij de hand. Deze nummers vindt u op het typeplaatje van het apparaat en kunt u het beste hieronder noteren.

Modelaanduiding ......

Productnummer ......

Serienummer

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

- Hoe doet de storing zich voor?

- Onder welke omstandigheden treedt de storing op?

- Wordt in het display een foutmelding aangegeven?

Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Als u toch voor één van de in deze gebruiksaanwijzing vermelde storingen of vanwege foutieve bediening onze service-afdeling inschakelt, wordt dit bezoek ook tijdens de garantietermijn niet door onze garantiebepalingen gedekt.

Garantievoorwaarden

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.

2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is geme

4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.

5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.

6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.

7. De garantie geldt evenmin voor schade veroorzaakt door:

a. chemische en elektrochemische inwerking van water,

b. abnormale milieuomstandigheden in het algemeen,

c. voor het product oneigenlijke bedrijfsomstandigheden,

d. contact met agressieve stoffen.

1. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid

is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

1. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

2. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.

3. Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
4. Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
5. Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.
6. Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.
7. Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.
8. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort,

klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

www.electrolux.nl

Reparatievoorwaarden

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.

Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnosekosten.

Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.

b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren apparaat worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of

b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt.

In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het apparaat in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:

a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.

b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.

c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

*) Vereniging Leveranciers van Huishoudelijke Apparaten in in Nederland.

125981561 nl.qxp 2005-09-22 12:20 Page 26

Electrolux

MADE IN EEC
