EDH97951W - Wasdroger ELECTROLUX - Gratis gebruiksaanwijzing en handleiding

Producttype	Condensdroger met warmtepomp
Merk	Electrolux
Model	EDH97951W
Afmetingen (h x b x d)	85 x 60 x 58 cm
Diepte met open deur	109 cm
Afstelbare hoogte	1,5 cm
Gewicht	52 kg
Netspanning	230 V
Vereiste zekering	6 A
Totaal vermogen	1050 W
Energie-efficiëntieklasse	A
Energieverbruik per cyclus	1,85 kWh (katoen 7 kg, 1000 rpm)
Jaarlijks energieverbruik	124,2 kWh
Maximale belading	7 kg
Inhoud trommel	108 l
Toegestane omgevingstemperatuur	+5°C tot +35°C
Programma's	Extra droog, Sterkdroog, Kastdroog, Strijkdroog, Mix, Tijd, Jeans, Anti-kreuk, Wol, Schoenen, Luchten
Droogrek	Inbegrepen, voor wol en schoenen
Filtratie	Microfilters, fijne filters, warmtewisselaarfilters
Waterreservoir	Handmatig legen of optionele afvoerset
Kinderslot	Ja, via toetsencombinatie
Deur omkeerbaar	Ja, door service
Extra opties	Lage temp., Zoemer, Droogtegraad, Tijd, Startuitstel (max. 20 uur)

Veelgestelde vragen - EDH97951W ELECTROLUX

Hoe maak ik de pluizenfilters schoon?

Na elke droogcyclus moet u de microfilters en de fijne filters reinigen. Open de deur en trek de filters naar buiten. Verwijder pluis met een vochtige hand of een stofzuiger. Plaats de filters terug en zorg dat ze goed vastklikken.

Wat moet ik doen als de droger niet start?

Controleer of de stekker in het stopcontact zit, of de zekering in de meterkast niet is gesprongen, of de deur goed gesloten is, en of u op de starttoets hebt gedrukt. Als het probleem aanhoudt, raadpleeg de foutcode op het display.

Hoe leeg ik het waterreservoir?

Het waterreservoir moet na elke droogcyclus worden geleegd. Trek het reservoir uit de machine, giet het water weg en plaats het terug. U kunt ook een optionele afvoerset installeren voor automatische afvoer.

Waarom duurt het droogprogramma te lang?

Mogelijke oorzaken: de pluizenfilters zijn verstopt, de belading is te hoog, het wasgoed is niet goed gecentrifugeerd, of de kamertemperatuur is te hoog. Reinig de filters en verminder de belading.

Kan ik schoenen drogen in deze droger?

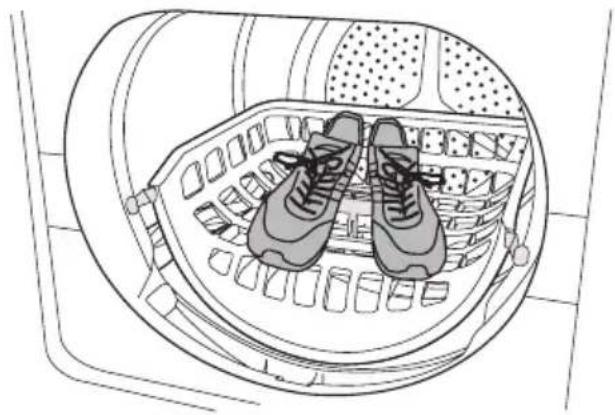

Ja, gebruik het speciale droogrek (meegeleverd) en het programma 'Schoenen'. Zet het droogrek in de trommel, plaats de schoenen erop en stel een tijdsprogramma in. Droog nooit schoenen zonder het rek.

Hoe stel ik het kinderslot in?

Houd de toetsen 'Droogtegraad' en 'Tijd' tegelijkertijd 5 seconden ingedrukt om het kinderslot in of uit te schakelen. Het symbool op het display geeft aan dat het kinderslot actief is.

Wat betekent de foutmelding 'Err' op het display?

Dit betekent dat er een fout is opgetreden, bijvoorbeeld een verkeerde selectie. Schakel de droger uit en weer in, stel het programma opnieuw in. Als de fout blijft verschijnen, neem contact op met de klantenservice.

Hoe vaak moet ik de warmtewisselaar reinigen?

De warmtewisselaarfilters moeten na ongeveer elke 3 droogcycli worden gereinigd. Gebruik de bijgeleverde spons en draag rubber handschoenen. Zorg dat de filters altijd schoon zijn voor een optimale werking.

Kan ik de deur van de droger omkeren?

Ja, de deur is omkeerbaar. Dit moet echter worden uitgevoerd door een gekwalificeerde vakman. Neem contact op met de serviceafdeling van Electrolux. De kosten zijn voor de gebruiker.

Wat is de maximale belading van deze droger?

De maximale belading is 7 kg droog wasgoed. Overschrijd deze hoeveelheid niet, anders droogt het wasgoed niet goed en kan het apparaat overbelast raken.

GEBRUIKSAANWIJZING EDH97951W ELECTROLUX

Ga voor meer van onze ideeën naar www.electrolux.com

INHOUD

Belangrijke veiligheidsinformatie 2

Milieu

Installatie

Beschrijving van het product 7

Bedieningspaneel

Voordat u de vleessnijder voor de eerste

keer gebruikt 8

Programmatabel

Dagelijks gebruik 10 4

Droogrek 4

Onderhoud en reiniging 13

Wat te doen als ... 815

Wijzigingen voorbehouden

BELANGRIJKE VEILIGHEIDSINFORMATIE

Belangrijk! In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

- Lees deze handleiding zorgvuldig

voordat u het apparaat in gebruik neemt.

ALGEMENE VEILIGHEID

- Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat

- Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte lichamelijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van

een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.

• Zorg ervoor dat kleine kinderen en huisdieren niet in de trommel klimmen. Controleer om dit te voorkomen de trommel vóór gebruik
• Voorwerpen als munten, veiligheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen kunnen grote schade aan het apparaat toebrengen en mogen niet in het apparaat terechtkomen.
• Om brandgevaar te voorkomen door te lang drogen, dient het apparaat niet gebruikt te worden om de volgende voorwerpen te drogen Kussens, gewatteerde dekens en dergelijke (deze artikelen zorgen voor ophoping van hitte)
• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbinnenkant en kleding of kussens met vulling van schuim-rubber dienen niet in de droogtrommel te worden gedroogd
• Het apparaat dient na gebruik, bij reini- ging en bij onderhoud altijd afgesloten te worden van stroomvoorziening
• Probeer in geen geval zelf de machine te repareren Reparaties die door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Neem contact op met een Klantenservice bij u in de buurt Vraag altijd om originele vervangingsonderdelen
• Artikelen die zijn bevuild met stoffen als spijsolie, aceton, benzine, petroleum, vlekkenverwijderaars terpentine, boen-

was en boenwasverwijderaars dienen al- vorens in de droogtrommel te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid was- middel

• Explosiegevaardroog nooit voorwerpen in de wasdroger die in aanraking zijn geweest met ontvlambare oplosmiddelen (petroleum, spiritus, producten voor chemische reiniging en dergelijke). Aangezien deze bestanddelen vluchtig zijn, kunnen ze een explosie veroorzaken Droog alleen voorwerpen in de wasdroger die met water gewassen zijn
• Brandgevaar voorwerpen die vlekken bevatten of gedrenkt zijn in plantaardige of bakolie vormen een gevaar voor brand en mogen niet in de wasdroger geplaatst worden.
• Als u uw was met vlekkenverwijderaar heeft gewassen, moet u een extra spoelcyclus uitvoeren voordat u uw was in de wasdroger laadt
• Zorg ervoor dat er geen aanstekers of lucifers in de zakken zijn achtergebleven van kleding in het geval die in de wasdroger geladen worden

! Waarschuwing!

- Brandgevaar! Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle voorwerpen snel uit de trommel verwijderd en uitgehangen worden, zo dat de hitte wordt verdreven - Er mogen zich geen pluizen verzamelen in de droger.

- Gevaar voor elektrische schokken!

Spuit geen waterstralen op het apparaat.

• Het laatste deel van een droogtrommel-cyclus vindt plaats zonder warmte (koel-cyclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waarbij is gewaarborgd dat de artikelen niet worden beschadigd.
• De wasdroger mag niet worden gebruikt als er industriële chemische reinigingsmiddelen zijn gebruikt.
• Zorg voor een goede ventilatie in de ruimte waar het apparaat geïnstalleerd is, om het terugstromen van gassen van apparaten in de ruimte die op andere brand-

stoffen werken, zoals open haarden, te voorkomen.

INSTALLATIE

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Controleer bij het uitpakken van het apparaat of dit niet is beschadigd Gebruik het apparaat bij twijfel niet en neem contact op met de Klantenservice
• Alle verpakkingsmaterialen moeten vóór het gebruik worden verwijderd Als dit wordt nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing
• Eventuele voor de installatie van het apparaat noodzakelijke elektrotechnische werkzaamheden, moeten worden uitgevoerd door een gekwalificeerde elektricien
• Als het apparaat op een tapijtvloer wordt geplaatst, dient de hoogte van de stelpootjes te worden aangepast om de lucht onder het apparaat toch goed te kunnen laten circuleren
• Controleer na installatie van het apparaat of dit niet op het aansluitsnoer drukt of staat
• Als de wasdroger bovenop een wasmachine wordt geplaatst, is het noodzakelijk de stapelkit te gebruiken (optioneel accessoire)

GEBRUIK

• Dit apparaat is bestemd voor huishoudelijk gebruik Het is niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd
• Was alleen textiel dat geschikt is voor machinaal drogen Volg de instructies op het wasvoorschrift in de kleding
• Droog geen ongewassen artikelen in de wasdroger
• Doe niet te veel wasgoed in de machine Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing
• Kleding die druipnat is mag niet in de droger worden geplaatst
• Kledingstukken die in aanraking zijn geweest met vluchtige aardolieproducten mogen niet in de wasdroger gedroogd worden Als vluchtige reinigingsvloeistof-

fen zijn gebruikt, dient u ervoor te zorgen dat de vloeistof uit het kledingstuk is ver- wijderd voordat u het in de machine doet

• Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zelf
• Gebruik de wasdroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, zodat de binnenkant van de wasmachine toegankelijk is
• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecificeerd in de wasverzachterinstructies
• Let op – heet oppervlak: Raak het oppervlak van het dekseltje van de deurverlichting niet aan wanneer de verlichting ingeschakeld is (Alleen drogers die zijn uitgerust met inwendige trommelverlichting)

KINDERSLOT

- Deze machine is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht.

MILIEU

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

MILIEU-INFORMATIE

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De

INSTALLATIE

HET APPARAAT VERVOEREN

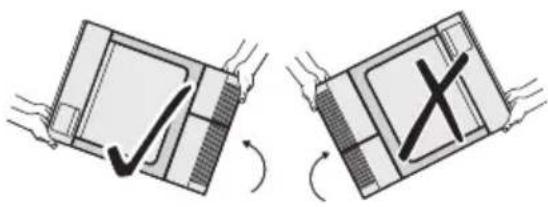

Belangrijk! Kantel het apparaat om het te vervoeren, uitsluitend op zijn linkerkant (zie

- Kinderen herkennen de gevaren die bij elektrische apparaten horen vaak niet. Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spe- len.

! Waarschuwing!

- De verpakkingsmaterialen (zoals plasticfolie en polystyreen) kunnen een gevaar opleveren voor kinderen - verstikkingsgevaar! Houd deze materialen buiten het bereik van kinderen.

• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Zorg ervoor dat kinderen of huisdieren niet in de trommel kunnen klimmen.

kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS <, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

Belangrijk! De warmtepomp van uw droogtrommel bevat een gesloten koelcircuit gevuld met een koelmiddel dat geen CFK's bevat. Het koelcircuit in de warmtepomp mag niet beschadigd worden

⚠ Waarschuwing! Als u het apparaat afdankt:

• trek de stekker uit het stopcontact,
• snijd het aansluitsnoer met de stekker af en gooi het weg,
• verwijder het slot van de deur. Zo voorkomt u dat kinderen zichzelf insluiten en hun leven in gevaar brengen.

afbeelding), als het niet rechtop vervoerd kan worden.

Waarschuwing! Indien het apparaat niet rechtop vervoerd is, laat het dan 12 uur staan voordat u het aansluit op de elektriciteitsvoorziening en het voor het eerst gebruikt, zodat de olie terug kan stromen naar de compressor. Anders kan de compressor beschadigd raken.

• Voor uw gemak wordt geadviseerd de machine dichtbij de wasmachine te plaatsen
• De wasdroger moet op een schone plaats worden geïnstalleerd, waar geen vuilophoping kan plaatsvinden
• Lucht moet vrij kunnen circuleren rond het hele apparaat Belemmer het voorste luchtrooster en het achterste luchtrooster niet
• Om trillingen en geluid tot een minimum te beperken wanneer de droger in gebruik is, moet deze op een stabiel horizontaal vlak geplaatst worden
• Zodra het apparaat op zijn definitieve plaats staat, dient gecontroleerd te worden of de droger wel helemaal horizontaal staat met behulp van een luchtbelwaterpas is dit niet het geval, stel dan de stelpootjes af totdat dit wel het geval is
• De pootjes mogen nooit verwijderd worden Belemmer de speling tussen het apparaat en de vloer niet met hoogpolig tapijt, houten strips of dergelijke Hierdoor kan er hitte worden opgebouwd die storing kan veroorzaken bij de bediening van dit apparaat

Belangrijk!

- De hete lucht die door de droogtrommer wordt uitgezonden kan temperaturen tot 60°C bereiken. Het apparaat moet daarom niet op vloeren worden geinstalleerd die niet bestand zijn tegen hoge temperaturen.

• Bij het bedienen van de wasdroger mag de kamertemperatuur niet lager liggen dan +5°C en niet hoger dan +35°C, omdat dit de prestaties van het apparaat kan beïnvloeden
• Als het apparaat verplaatst moet worden moet dit verticaal gebeuren
• Het apparaat mag niet worden geplaatst achter een afsluitbare deur, een schuifdeur of een deur met scharnieren aan de tegenovergestelde zijde als die van het apparaat op zo'n manier dat dat de deur van de droger niet helemaal geopend kan worden.

VERWIJDERING VAN DE TRANSPORTBEVEILIGING

Let op!

Voordat u de droger in gebruik neemt moe- ten alle transportbeveiligingen verwijderd worden.

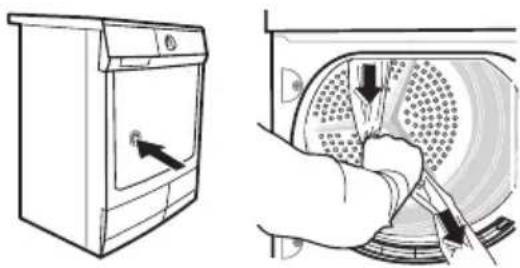

1. Open de vuldeur
2. Trek de stroken plakband los van de binnenkant van de machine, bovenop de trommel.
3. Verwijder de plastic folie en de polysty- reen vulling van de machine.

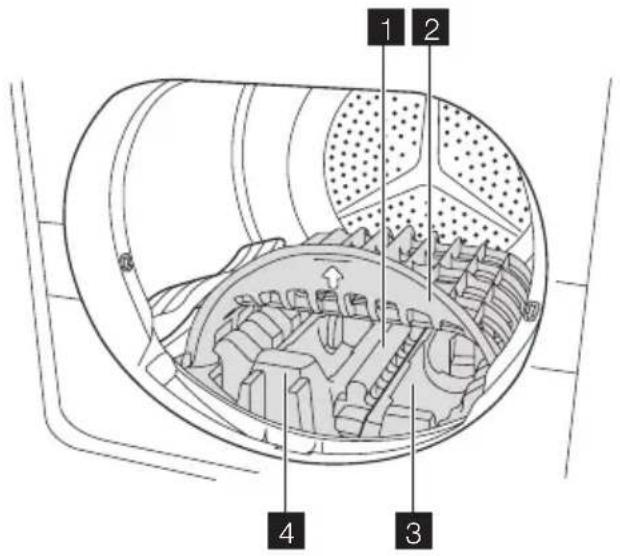

HET UITPAKKEN VAN HET DROOGREK

Let op! Voordat u de droger in gebruik neemt moeten alle

verpakkingsmaterialen en het droogrek uit de trommel verwijderd worden. De binnenkant van de trommel moet schoon zijn.

Om het rek uit te pakken:

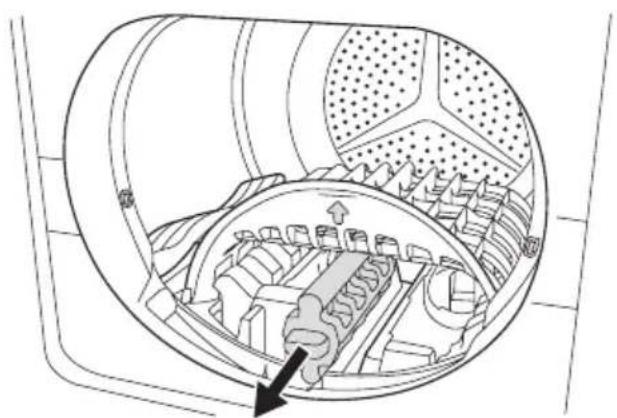

1. Verwijder het polystyreenblok uit het midden door het naar buiten te trekken.

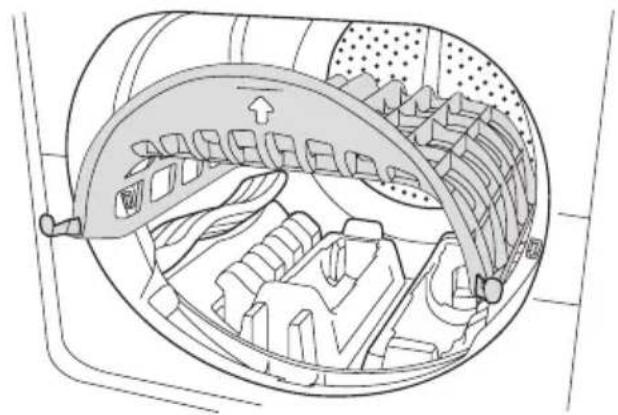

1. Til het rek een klein stukje op en haal het voorzichtig uit de trommel.

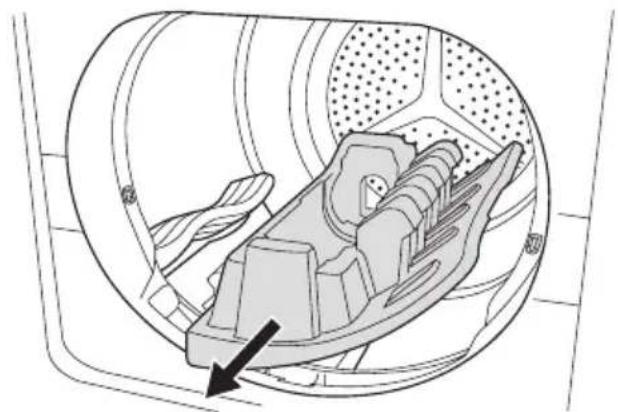

1. Verwijder het rechter polystyreenblok door het naar buiten te trekken.

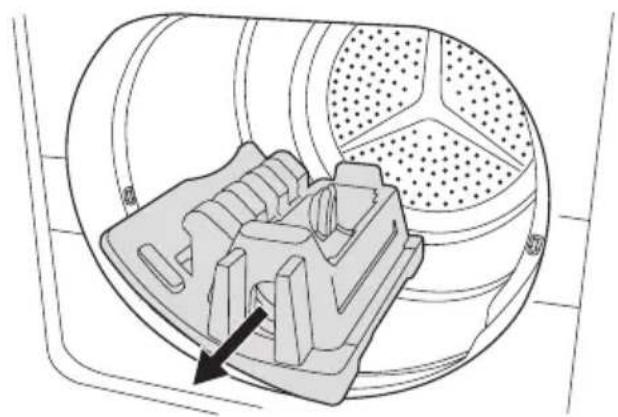

1. Verwijder het linker polystyreenblok door het naar buiten te trekken.

Details over het voltage, soort stroom en de zekeringen vindt u op het typeplaatje. Het typeplaatje is vlakbij de vulopening gemonteerd (zie hoofdstuk "Productbeschrijving").

Sluit de machine aan op een geaard stopcontact, in overeenstemming met de geldende bedradingsvoorschriften.

Waarschuwing! De fabrikant kan niet aansprakelijk gesteld worden voor schade of letsel die voortkomen uit het niet opvolgen van bovengenoemde veiligheidsmaatregelen. Indien de voedingskabel moet worden vervangen, dan MOET dit gebeuren door onze Klantenservice.

⚠ Waarschuwing! De stekker moet na het installeren van de machine toegankelijk zijn.

DEUR ÖMKEREN

Om het in- en uitladen van het wasgoed te vergemakkelijken kan de deur worden omgekeerd.

⚠ Waarschuwing! De draairichting van de deur mag alleen worden veranderd door een gekwalificeerd vakman.

Neem contact op met de service-afdeling. De kosten voor het veranderen van de draairichting van de deur zijn voor u.

SPECIALE ACCESSOIRES STAPELKIT

Verkrijgbaar bij uw geautoriseerde verkooppunt.

De stapelkit is bedoeld om de wasdroger bovenop de 60 cm brede voorlader was-

machine te plaatsen. De installatie zorgt voor meer ruimte.

Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door.

AFVOERSET

Verkrijgbaar bij uw bevoegde dealer (kan worden bevestigd aan sommige types droogtrommels).

Afvoerset om het gecondenseerde water in een kom, sifon, afvoerpijp, enz. te laten stromen. Na installatie wordt het waterreservoir automatisch geleegd. Het waterreservoir moet in het apparaat blijven.

De geïnstalleerde slang moet op de hoogte vanaf minimaal 50 cm tot maximaal 1 m vanaf de vloer zitten. De slang mag niet in een lus zitten. Maak de slang indien mogelijk korter.

Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door.

VOETSTUK MET LADE

Verkrijgbaar bij uw geautoriseerde verkooppunt.

Om het apparaat hoger te plaatsen op het niveau dat het vullen met en het verwijderen van het wasgoed helpt vergemakkelijken.

De lade kan worden gebruikt voor het op- bergen van wasproducten bijv. : handdoe- ken, wasmiddelen enz.

Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door.

3 Fijne pluizenfilters
4 Trommelverlichting
5 Vuldeur (omkeerbaar)

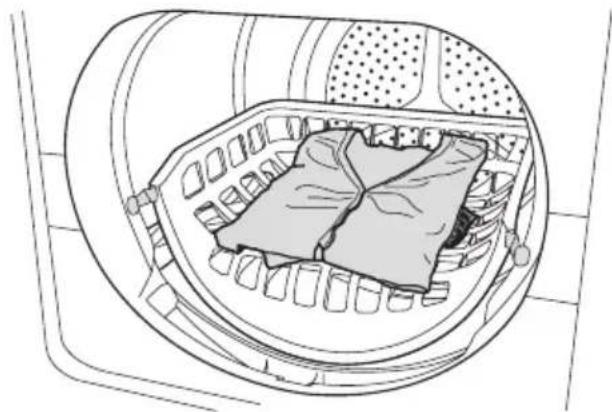

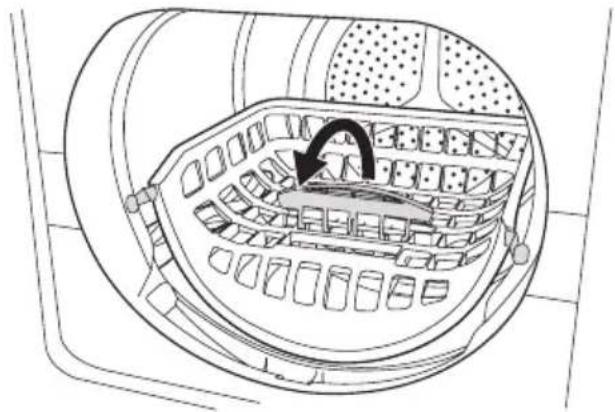

6 Droogrek
7 Grove pluizenfilters
8 Pluizenfilters
10 Typeplaatje
11 Luchtrooster
12 Pluisfilter
13 Verstelbare pootjes
14 Deur warmtewisselaar

9 Toets om de deur in de sokkel te openen

BEDIENINGSPANEEEL

BEDIENINGSPANEEEL

1 Programmakeuzeknop en ○ uit-schakelaar
2 Toets Lage temp.
3 Toets Zoemer
4 Toets Droogtegraad
5 Toets Tijd
6 Display
7 Toets Start/Pauze
8 Waarschuwingslampjes: ⇒ Condensator, Filters, Reservoir vol
9 Startuitstel -toets

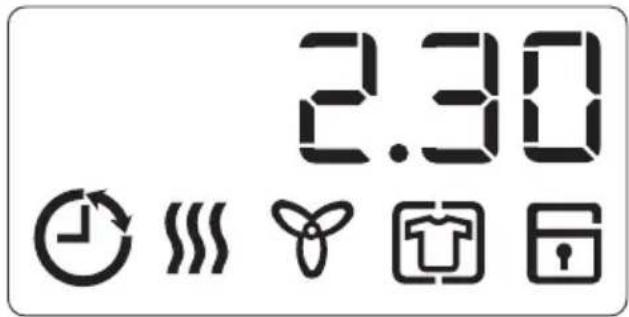

DISPLAY

SYMBOOL BESCHRIJVING
2 . 30	Eindtijd (tijd tijdprogramma, tijd uitgestelde start)
	Startuitstel
	Droogfase
	Afkoelfase
	Anti-kreukbeveiligingfase
	Kinderslot
Err	Fout, verkeerde selectie

VOORDAT U DE VLEESSNIJDER VOOR DE EERSTE KEER GEBRUIKT

Om eventuele restanten, die ontstaan zijn tijdens de fabricage, te verwijderen, de trommel van de droger afvegen met een vochtige doek of een korte cyclus (ca. 30 min.) met vochtige lappen in de trommel laten draaien.

Aan het begin van de droogcyclus (3-5 min.) kan het geluidsniveau iets hoger liggen. Dit komt door de start van de compressor en is normaal voor apparaten die worden aangedreven door een compressor zoals: koelkasten, vriezers etc.

PROGRAMMATABEL

Programma	La-ding1)	Toepassing/eigenschappen Opties		On-der-houds-label
		[RWSH] [45/3]
Extra droog	7 kg	Drogen van dik of meerlaags textiel, bijv. badstof artikelen, badjassen.	[IMAGE]	[IMAGE]
Sterkdroog	7 kg	Voor het drogen van dik textiel, bijv. badstof artikelen, handdoeken, katoen.	[IMAGE]	[IMAGE]
Kastdroog 2)	7 kg	Drogen van textiel van gelijke dikte, bijv. badstof artikelen, breigoed, handdoeken.	[IMAGE]	[IMAGE]
Strijkdroog 2)	7 kg	Drogen van katoenen of linnen wasgoed van normale dikte, bijv. beddengoed, tafellinnen.	[IMAGE]	[IMAGE]
		[9225]
Extra droog	3 kg	Drogen van dik of meerlaags textiel, bijv. truien, beddengoed, tafellinnen.	alles behalve [IMAGE] Tijd	[IMAGE]
Kastdroog 2)	3 kg	Drogen van dunne stoffen die niet gestreken worden, bijv. easy care shirts, tafelkleden, baby-kleertjes, sokken, lingerie met baleinen of met beugels.	alles behalve [IMAGE] Tijd	[IMAGE]
Strijkdroog	3 kg	Drogen van dunne stoffen die gestreken wor-den, bijv. gebreide artikelen, overhemden.	alles behalve [IMAGE] Tijd	[IMAGE]
		[2XXX] [0XAW]
Mix	3 kg	Voor het drogen van katoenen en synthetische stoffen, op lagere temperatuur.	[IMAGE]	[IMAGE]
Tijd	7 kg	Drogen van wasgoed waarbij de tijd door de ge-bruiker wordt ingesteld.	[IMAGE]	[IMAGE]
Jeans	7 kg	Drogen van vrijetijdskleding, zoals jeans, sweat-shirts, enz., van verschillende materiaaldiktes (bijv. bij de kraag, manchetten en naden).	[IMAGE]	[IMAGE]

Extra droog	7 kg	Drogen van dik of meerlaags textiel, bijv. badstof artikelen, badjassen.	∅ ≈ Zoemer , Droogte-graad , ⏻ Startuitstel	∅ ∅
∅ Sterk-droog	7 kg	Voor het drogen van dik textiel, bijv. badstof arti-kelen, handdoeken, katoen.	∅ ≈ Zoemer , Droogte-graad , ⏻ Startuitstel	∅ ∅
∅ Kast-droog 2)	7 kg	Drogen van textiel van gelijke dikte, bijv. badstof artikelen, breigoed, handdoeken.	∅ ≈ Zoemer , Droogte-graad , ⏻ Startuitstel	∅ ∅
∅ Strijk-droog 2)	7 kg	Drogen van katoenen of linnen wasgoed van normale dikte, bijv. beddengoed, tafellinnen.	∅ ≈ Zoemer , Droogte-graad , ⏻ Startuitstel	∅ ∅

Extra droog	3 kg	Drogen van dik of meerlaags textiel, bijv. truien, beddengoed, tafellinnen.	alles behalveTijd
Kastdroog 2)	3 kg	Drogen van dunne stoffen die niet gestreken worden, bijv. easy care shirts, tafelkleden, babykleertjes, sokken, lingerie met baleinen of met beugels.	alles behalveTijd
Strijkdroog	3 kg	Drogen van dunne stoffen die gestreken worden, bijv. gebreide artikelen, overhemden.	alles behalveTijd

Mix Mix	3 kg	Voor het drogen van katoenen en synthetische stoffen, op lagere temperatuur.	∅ ≈ Zoemer , Droogte-graad , ⏻ Startuitstel
Tijd	7 kg	Drogen van wasgoed waarbij de tijd door de ge-bruiker wordt ingesteld.	∅ ≈ Zoemer , ⏻ Tijd , ⏻ Startuitstel
JeansProgramma	7 kgLa-ding1)	Drogen van vrijetijdskleding, zoals jeans, sweat-shirts, enz., van verschillende materiaaldiktes (bijv. bij de kraag, manchetten en naden).Toepassing/eigenschappen Opties	∅ ≈ Zoemer , Droogte-graad , ⏻ Startuitstel	On-der-houds-label
#5 Anti-kreuk	1 kg (of 5 over-hem-den)	Drogen van anti-kreukkleding, zoals overhem-den en blouses. Na dit programma wordt de stof gemakkelijk gestreken. Voor een goed resultaat raden wij u aan de natte kleding goed uit te schudden en meteen in de droger te doen.Aan het einde van het programma haalt u de kleding uit de droger en hangt u ze op een kleer-hanger.	∅ ∈ Zoemer , Droogte-graad , √ Startuitstel
Rek
Wol3)	1 kg	Het drogen van wollen wasgoed. Met dit pro-gramma moet u de tijd instellen met de functie Tijd . Wij raden aan de kleding direct na het ein-de van het programma te verwijderen.	∅ ∈ Zoemer , √ Tijd , √ Startuitstel
Schoe-nen3)	1 paar	Voor het drogen van één paar schoenen dat is gewassen en gecentrifugeerd op 1000 tpm. Met dit programma moet u de tijd instellen met de functie Tijd .	∅ ∈ Zoemer , √ Tijd , √ Startuitstel
Luch-ten	1 kg Om de kleding snel aan de lucht te laten drogen.		∅ ∈ Zoemer

1) maximaal gewicht van droge kleding
2) Uitsluitend voor testinstituten:
Voor een prestatietest dient u de standaard programma's te gebruiken die staan gespecificeerd in het EN 61121 document. Als het resterende vochniveau van het wasgoed gecorrigeerd moet worden, dient u het programma aan te passen met de functie Droogtegraad.
3) Drogen met alleen het rek.

DAGELIJKS GEBRUIK

HET WASGOED SORTEREN

- Sorteer op weefseltype:

- Katoen/linnen voor programma's in de programmagroep 🏠 Katoen.

- Gemengde was en synthetica voor programma's in de △ Synthetisch programmagroep.

- Sorteren op onderhoudslabel: De onderhoudslabels betekenen:

Drogen in de wasdroger in principe mogelijk

Drogen op normale temperatuur

Drogen op lage temperatuur

Drogen in de wasdroger is niet mogelijk

Belangrijk! Stop geen nat wasgoed in de machine als niet op het onderhoudslabel

vermeld is dat het geschikt is om gedroogd te worden in een wasdroger.

Deze machine kan gebruikt worden voor al wasgoed dat voorzien is van het label "geschikt om gedroogd te worden in een wasdroger".

- Droog nieuw, gekleurd textiel niet samen met lichtgekleurd wasgoed. De kleur van textiel kan afgeven.

- Droog katoenen jersey en breigoed niet met het programma. Extra droog. Deze stukken kunnen krimpen!

- Wollen en wolachtige stoffen kunnen gedroogd worden met het ⚙ Wol -programma. Centrifugeer de wollen stukken voor de droogcyclus zo goed mogelijk (max. 1200 tpm). Droog alleen wollen stukken samen die vergelijkbaar of hetzelfde zijn qua materiaal, kleur en gewicht. Droog zware stukken wasgoed van wol apart.

Wasgoed voorbereiden

• Om te voorkomen dat was verstrikt raakt: sluit ritsen, knoop dekbedovertrekken dicht en sluit losse riemen of strikken (bijv. van schorten).
• Maak zakken leeg. Verwijder metalen voorwerpen (paperclips, veiligheidsspelden etc.).
• Keer voorwerpen met dubbellaagse weefsels binnenstebuiten (bijv. met katoen afgewerkte anoraks, de katoenlaag moet aan de buitenkant zitten). Deze weefsels drogen dan beter.

Belangrijk! Doe niet te veel wasgoed in het apparaat. Houd rekening met max. belading van 7 kg.

MACHINE INSCHAKELEN

Draai de programmakeuzeknop op een wil- lekeurig programma. De machine wordt in- geschakeld. Als de vuldeur wordt geopend, wordt de trommel verlicht.

IN BEDRIJF

deze functie vermindert het bewegen van het wasgoed tijdens de cyclus. Na de cyclus is het wasgoed zachter en losser. Alleen voor synthetische programma's.

Zoemer

hoorbare bevestiging van:

• het einde van de cyclus
• begin en einde anti-kreukfase
  • cyclusonderbreking
• fout

Droogtegraad

verhoogt de droogtegraad van gedroogd was- goed tot het geselecteerde niveau:

• Max - maximum
  • Med - medium
• Min - minimum

deze optie help bij het behalen van goede droogresultaten (niet mogelijk bij sommige programma's)

Tijd

hiermee kan de individuele droogtijd ingesteld worden van minimaal 20 min. tot maximaal 3 uur (in stappen van 10 min. - druk herhaaldelijk op de toets tot de gewenste programmaduur op het display wordt weergegeven, bijv. 7

20-voor een programma van 1 uur en 20 minuten ); actief bij een geschikt programma

Startuitstel

hiermee kan de start van het droogprogramma met minimaal 30 minuten en maximaal 20 uur worden uitgesteld

1. kies het droogprogramma en de extra op- ties.
2. druk herhaaldelijk op de toets Startuitstel tot de gewenste uitgestelde start op het display verschijnt, bijv. 1 al als het programma 12 uur later moet starten
3. om de timer voor het uitstel te activeren, op de toets Start/Pauze drukken - de starttijd loopt af op het display

Het kinderslot kan ingesteld worden om te voorkomen dat een programma per ongeluk wordt gestart of dat een lopend programma onbedoeld wordt veranderd. De kinderslotfunctie blokkeert alle toetsen en de programmakeuzeknop. Het kinderslot kan in- of uitgeschakeld worden door de toetsen Droogtegraad en ⏻ Tijd tegelijkertijd 5 seconden ingedrukt te houden. Het symbool: ⏻ op het display betekent dat het kinderslot actief is.

Voor verandering van de droogtegraad moet het kinderslot worden uitgeschakeld.

Het kinderslot kan niet worden uitgeschakeld in de laatste fase van de droogcyclus.

HET PROGRAMMA STARTEN

Druk op de Start/Pauze -toets. Het pro- gramma wordt gestart.

Het programmaverloop wordt weergegeven door de verstreken droogtijdop het LCD.

HET PROGRAMMA VERANDEREN

Als u een verkeerd programma heeft ge- start, kunt u dit wijzigen. Zet eerst de pro- grammakeuzeknop op ○ uit en stel vervol- gens het programma opnieuw in.

Als het programma eenmaal begonnen is, kan het niet meer veranderd worden. Als u desondanks toch probeert het programma te veranderen door aan de programmakeuzeknop te draaien, gaan het display programmavoortgang en de controlelampjes knipperen. Als u op een optietoets (behalve de Zoemer toets) drukt, wordt E - - op het display weergegeven. Het droogprogramma wordt hierdoor echter niet beïnvloed (wasgoedbescherming).

DROOGCYCLUS VOLTOOID / WASGOED UIT DE TROMMEL HALEN

Zodra de droogcyclus is voltooid, wordt op het display het pictogram anti-kreuk en een knipperende . weergegeven en waarschuwingslampjes: filter en reservoir vol. Als de toets Zoemer (Zoemer)

DROOGREK

Speciale apparatuur voor behoedzaam drogen van met de hand wasbare wol en sportschoenen. Ongeëvenaard in het drogen van natte wollen kledingstukken – zonder beweging, bescherming tegen vervilten.

Zie voor het uitpakken van het droogrek het hoofdstuk Installatie.

Belangrijk! Controleer voor installatie van het droogrek de trommel van de droger.

Deze moet leeg zijn!

Sportschoenen kunnen niet worden gedroogd zonder droogrek – schade aan de trommel.

INSTALLATIE EN GEBRUIK

1. Open de vuldeur.

wordt ingedrukt, klinkt er gedurende één minuut een intermitterend geluidssignaal.

De droogcycli worden automatisch gevolgd door een anti-kreuk fase die ongeveer 30 minuten duurt. De trommel draait gedurende deze fase met onderbrekingen. Hierdoor blijft het wasgoed los en kreukt het niet. Het wasgoed kan tijdens de anti-kreukfase te allen tijde uit de machine gehaald worden. Het wasgoed moet uiterlijk tegen het einde van deze anti-kreukfase uit de droogtrommel worden gehaald, om te voorkomen dat het gaat kreuken

1. Open de deur.

2. Voordat u het wasgoed uit de trommel haalt, het pluis van het microfilter verwijderen. U kunt dat het beste met een vochtige hand doen. (Zie hoofdstuk "Onderhoud en reiniging").

3. Haal het wasgoed uit de trommel.

4. Draai de programmakeuzeknop op O uit.

Belangrijk! Na elke droogcyclus:

- Reinig het microfilter en het fijne filter - Maak het condenswaterreservoir leeg (Zie hoofdstuk "Onderhoud en reini- ging").

1. Sluit de deur.

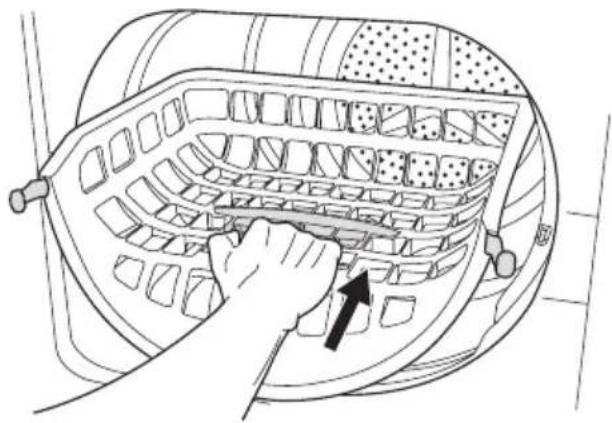

2. Leg het rek voorzichtig op de twee draagbeugels aan de voorzijde van de kunststof flens.

1. Plaats de wollen kledingstukken of het paar sportschoenen op het rek.
2. Selecteer het geschikte droogprogramma en de geschikte droogtijd voor het rek.
3. Druk op de toets START/PAUZE.
4. Na afloop van de cyclus de vuldeur openen en de wollen kledingstukken of de schoenen verwijderen.
5. Draai de programmakeuzeknop op UIT.
6. Neem het droogrek uit de trommel.

DROOGTIPS

• Voor het beste droogresultaat de wollen kledingstukken losjes over het droogrek verspreiden en het rek oprollen
• zorg dat u de wollen kledingstukken niet samenperst en vouwt

De filters verzamelen al het pluis dat tijdens het drogen vrijkomt. Om ervoor te zorgen dat de droger perfect blijft werken, moeten de pluizenfilters (microfilters en pluizenfilters) na elke droogcyclus schoongemaakt worden.

- open de steun en plaats de sportschoenen hierop

- de binnenzolen moeten naast de schoenen op het droogrek worden geplaatst en de veters moeten zijn vastgeknoopt

Let op! Gebruik de droger nooit zonder pluizenfilters of met beschadigde of verstopte pluizenfilters.

Veeg de deurpakking meteen na afloop van de droogcyclus met een vochtige doek af.

LEEG HET WATERRESERVOIR

Maak het waterreservoir na elke droogcyclus leeg.

Om het waterreservoir automatisch te legen kunt u waterafvoerset installeren (zie hoofdstuk: Installatie — Speciale accessoires)

⚠ Waarschuwing! Pas op voor vergiftiging. Het condenswater is niet geschikt als drinkwater of voor het bereiden van voedsel.

Het condenswater kan gebruikt worden als gedistilleerd water, bijv. voor stoomstrijken. Filter het condenswater indien nodig (bijv. door een koffiefilter) om eventuele restanten en kleine pluisjes te verwijderen. Het programma kan worden gestopt door een vol waterreservoir. Leeg het waterreservoir. Druk op de toets Start/Pauze om verder te gaan met de droogcyclus.

HET FILTER VAN DE WARMTEWISSELAAR REINIGEN

De filters van de warmtewisselaar in de sokkel van het apparaat moeten gereinigd worden na bijvoorbeeld iedere 3 droogcycli. Beide filters bevinden zich in de sokkel van het apparaat. Er kan water in de filterbehuizing komen dus het is normaal als de pluizenfilters van de warmtewisselaar nat zijn.

Belangrijk!

• Gebruik de droger niet zonder pluizenfilters.
• Verstopte filters zorgen voor een hoger energieverbruik (langere droogcyclus) en leiden tot schade aan de droger.
• Een vuile warmtepomp kan alleen met behulp van een kostbaar proces worden gereinigd.
• Verwijder, indien nodig, ong. een keer per 6 maanden, het pluis van de warmtewisselaar met de bijgeleverde spons. Doe hierbij rubber handschoenen aan (afbeelding 7).

Let op! Gebruik geen schurende materialen om de trommel schoon te maken. Gebruik een zacht reinigingsmiddel om de binnenkant van de trommel en de schoepen te reinigen.

Houd de binnenkant van de trommel en de schoepen schoon. De mineralen uit het water of uit reinigingsmiddelen kunnen zich ophopen aan de binnenkant van de trommel. Hierdoor kan het wasgoed niet goed gedroogd worden.

HET BEDIENINGSPANEEL EN DE BEHUIZING SCHOONMAKEN

Let op! Gebruik geen meubelreinigers of agressieve reinigingsmiddelen om het apparaat schoon te maken. Gebruik een vochtige doek om het bedieningspaneel en de behuizing af te vegen.

WAT TE DOEN ALS ...

ZELF PROBLEMEN OPLOSSEN

Probleem1)	Mogelijke oorzaak Oplossing
Droger doet het niet	Droger niet aangesloten op de net-stroom.	Steek de stekker in het stopcontact Controleer de zekering in de zekeringenkast (huisinstallatie)
	Vuldeur geopend. Sluit de deur
	Het Toets Start/Pauze niet ingedrukt.	Druk herhaaldelijk op de Toets Start/Pauze .
Onbevredi-gende droog-resultaten.	Onjuiste programma-instelling.	Stel geschikt programma in. 2)
	Pluisfilters verstopt.	Reinig de pluisfilters. 3)
	Warmtewisselaar verstopt.	Reinig de warmtewisselaar 3)
	Max. belading overschreden. Houd rekening met max. belading.
	Ventilatierooster afgedekt.	Maak ventilatierooster aan onderkant vrij.
	Restanten in de trommel. Reinig de binnenkant van de trommel.
	Hoge waterhardheid.	Stel geschikte waterhardheid in 4).
Vuldeur sluit niet	Filters zitten niet op hun plaats vast.	Installeer fijnfilter en/of klik laagfilter vast.
Err (Fout) op het display. 5)	Probeer de parameters na de program-mastart te wijzigen.	Schakel uit en in. Stel de vereiste para-meters in.
Lampje van de trommel brandt niet	Programmakeuzeknop in UIT -stand.	Druk deze toets naar Verlichting (indien aanwezig) of naar een ander program-ma.
	Lampje defect Vervang het lampje (zie volgend deel)
Abnormale tijdsweergave op het display 5)	Eindtijd wordt berekend op basis van: soort, volume en vochtigheid van was-goed.	Automatisch proces; dit is geen fout van de machine.
Programma niet actief	Vol waterreservoir.	Leeg waterreservoir 3), druk op Toets Start/Pauze .
Droogcyclus te kort	Weinig wasgoed./Wasgoed te droog voor geselecteerd programma.	Selecteer tijdsprogramma of een hogere droogtegraad (bijv. Extra droog ).
Droogcyclus te lang 6)	Pluisfilters verstopt. Reinig de pluisfilters.
	Te hoog laadvolume. Houd rekening met max. belading.
	Wasgoed niet voldoende gecentrifu-geerd	Zorg dat het wasgoed goed is gecentri-fugeerd.
	Extreem hoge kamertemperatuur – geen machinestoring.	Verlaag de kamertemperatuur indien mogelijk.

1) Als er een foutmelding op het display verschijnt (bijv. E51- alleen drogers met het display): Droger uit- en inschakelen. Programma instellen. Druk herhaaldelijk op de Toets Start/Pauze . Droger doet het niet? - informeer de onderhoudsdienst en vermeld foutcode.

2) volg programma-aanbevelingen - zie hoofdstuk Programmaoverzicht

3) zie hoofdstuk Onderhoud en reiniging

4) zie hoofdstuk Machine-instellingen

5) alleen drogers met het display

6) Opmerking: Na ongeveer 5 uur stopt de droogcyclus automatisch (zie hoofdstuk Droogcyclus voltooid).

HET LAMPJE VAN DE BINNENVERLICHTING VERVANGEN

Gebruik alleen lampjes die speciaal ontworpen zijn voor wasdrogers. U kunt het speciale lampje bestellen bij uw plaatselijke klan-tenservice.

Belangrijk! Als het apparaat is ingeschakeld, gaat de binnenverlichting 4 minuten nadat de deur is gesloten automatisch uit.

Waarschuwing! Gebruikt geen gewone gloeilampen Deze ontwikkelen te veel hitte en kunnen het apparaat beschadigen!

Voordat u het lampje vervangt, de stekker uit het stopcontact halen; bij een permanente aansluiting: draai de zekering los of haal deze weg.

1. Schroef het dekseltje van het lampje los (dit kunt u vinden direct achter de vuldeur, aan de bovenkant; raadpleeg het gedeelte "Beschrijving van de machine").
2. Vervang het kapotte lampje.
3. Schroef het dekseltje weer vast.

Controleer of de o-ringpakking correct geplaatst is voordat u het dekseltje van de deurverlichting weer vastschroeft Gebruik de droger niet als de o-ringpakking op het dekseltje van de deurverlichting ontbreekt

Waarschuwing! Om

veiligheidsredenen moet het dekseltje stevig worden vastgedraaid Als dat niet

gebeurd is, mag de droger niet gebruikt worden

TECHNISCHE GEGEVENS

CE

hoogte x breedte x diepte 85 x 60 x 58 cm
inhoud trommel 108 l
diepte met vuldeur open 109 cm
afstelbare hoogte 1,5 cm
gewicht toestel 52 kg
max. belading	7 kg
spanning 230 V
benodigde zekering 6 A
totaal vermogen 1050 W
energie-efficiëntieklasse A
energieverbruik kWh/cyclus ^1)	1,85 kWh
jaarlijks energieverbruik 124,2 kWh
type gebruik Huishoudelijk
toegestane omgevingstemperatuur + 5°C tot + 35°C

1) 7 kg katoen, aan 1000 rpm volgens EN 61121

MACHINE-INSTELLINGEN

Instellingen Uitvoering
Zoemer permanent aan/uit	Standaard staat het alarm altijd uit Het alarm permanent in- of uitschakelen1. Draai de programmakeuzeknop op een willekeurig programma.2. Druk tegelijkertijd op de toetsen Zoemer en Droogtegraad en houd deze ongeveer 5 seconden ingedrukt.
Waterhardheid ^1)	1. Draai de programmakeuzeknop op een willekeurig programma.2. Druk tegelijkertijd op de toetsen Droogtegraad en Start/Pauze en houd deze ongeveer 5 seconden ingedrukt.3. Druk net zo lang op de toets Start/Pauze totdat het gewenste niveau is ingesteld- lage geleiding <300 μS/cm-gemiddelde geleiding 300-600 μS/cm-hoge geleiding >600 μS/cm4. Druk om een instelling te onthouden tegelijkertijd op de Droogtegraad en Start/Pauze toetsen of draai de knop naar de Uit -stand

1) Water bevat een variabele hoeveelheid kalksteen en minerale zouten waarvan de hoeveelheden variëren afhankelijk van geografische locaties, waardoor de geleidingswaarden ervan variëren. Relevante variaties op de geleiding van het water vergeleken met de door de fabrikant vastgestelde geleiding kan enigszins van invloed zijn op het restvochtpercentage van het wasgoed aan het einde van de cyclus. Met uw droger kunt u de gevoeligheid van de droogsensor afstellen op basis van de geleidingswaarden van het water.

www.electrolux.com/shop
