Merk	Electrolux
Model	EDC77570W
Type	Condensdroger
Afmetingen (B x H x D)	60 cm x 85 cm x 58 cm
Diepte met open deur	109 cm
Vulgewicht max.	7 kg (katoen), 3 kg (synthetisch)
Energieverbruik (katoen kastdroog)	3,92 kWh (1000 tpm centrifuge)
Programmaduur (katoen kastdroog)	ca. 125 minuten
Netspanning	230 V / 50 Hz
Aansluitwaarde	Zie typeplaatje (ca. 2,5 - 3 kW)
Zekering vereist	10 A of 16 A (zie typeplaatje)
Programma's	Katoen (extra droog, sterkdroog, kastdroog, strijkdroog), Synthetisch (extra, kast, strijk), Mix, Tijd, Luchten, Anti-kreuk, Wol, Schoenen, Jeans
Extra functies	Lage temperatuur, Droogtegraad (MIN/MED/MAX), Tijdkeuze, Zoemer, Startuitstel (30 min - 20 uur), Kinderslot
Droogsysteem	Condensor met luchtkoeling
Waterreservoir	In het bedieningspaneel, te legen na elke droogbeurt
Filters	Twee pluizenfilters (deur en condensor), condensor reinigen om de 80 beurten
Droogrek	Inclusief voor wol en sportschoenen
Trommelverlichting	Ja
Gewicht (geschat)	ca. 45 kg
Omgevingstemperatuur	+5°C tot +35°C
Garantie	24 maanden (particulier), 12 maanden (professioneel)

Veelgestelde vragen - EDC77570W ELECTROLUX

Waarom werkt mijn droger niet?

Controleer of de stekker in het stopcontact zit en de zekering niet is doorgeslagen. Zorg dat de deur goed gesloten is en druk op de toets Start/Pauze.

Het droogresultaat is niet goed. Wat kan ik doen?

Kies een geschikter programma (bijv. Extra droog voor dikkere stoffen). Reinig de pluizenfilters en de condensor. Let op het aanbevolen vulgewicht (7 kg katoen, 3 kg synthetisch).

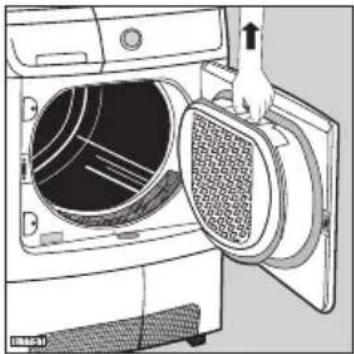

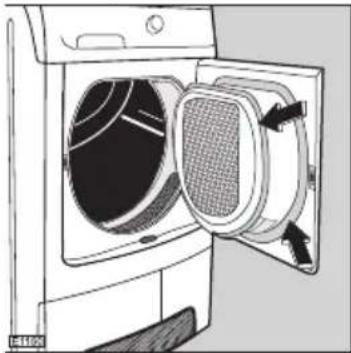

Hoe reinig ik de pluizenfilters?

Verwijder het filter aan de binnenzijde van de deur en maak het schoon met een vochtige doek of borstel. Doe dit na elke droogbeurt. Het lampje Filters herinnert u eraan.

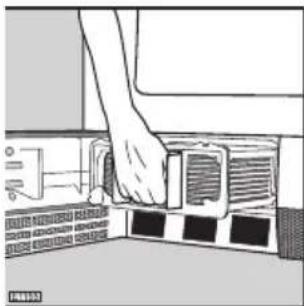

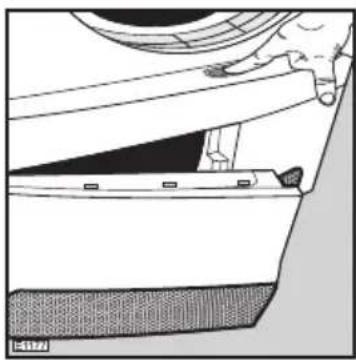

Wanneer moet ik de condensor reinigen?

Het controlelampje Condensor gaat branden na ongeveer 80 droogbeurten. Open het deurtje onderaan, draai de rode schijfjes omlaag, trek de condensor eruit en maak deze schoon met een borstel en water.

Het waterreservoir is vol. Wat nu?

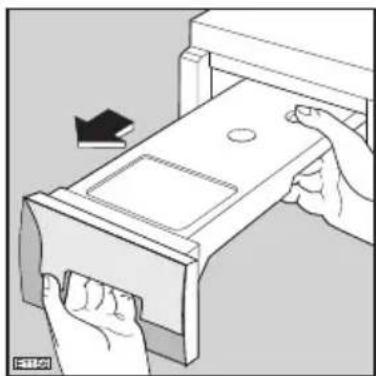

Het lampje Waterhouder brandt en de machine stopt. Trek het reservoir uit het bedieningspaneel, leeg het, plaats het terug en druk op Start/Pauze om het programma te hervatten.

De deur van de droger sluit niet goed.

Controleer of de fijne zeef (pluizenfilter) correct is geplaatst en of de grove zeef goed vastklikt. Zorg dat er geen wasgoed tussen de deur zit.

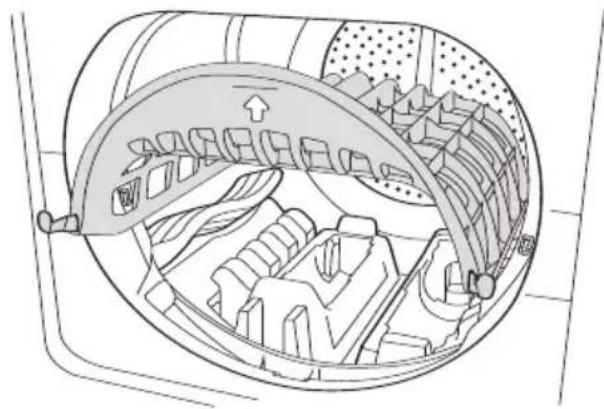

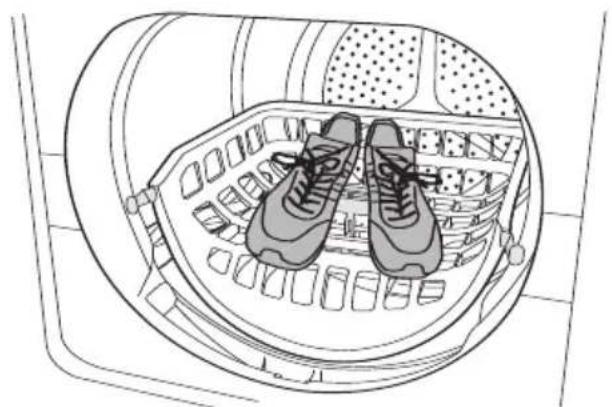

Kan ik wol of sportschoenen drogen?

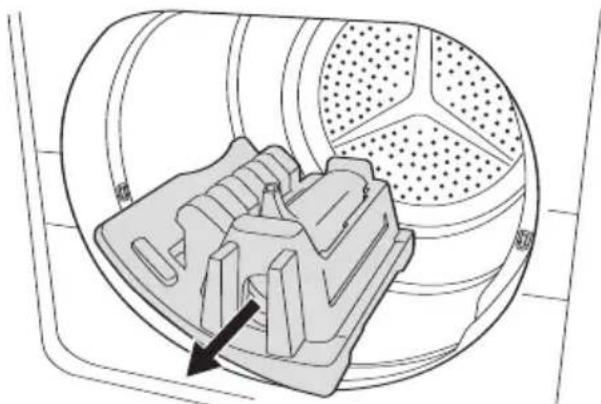

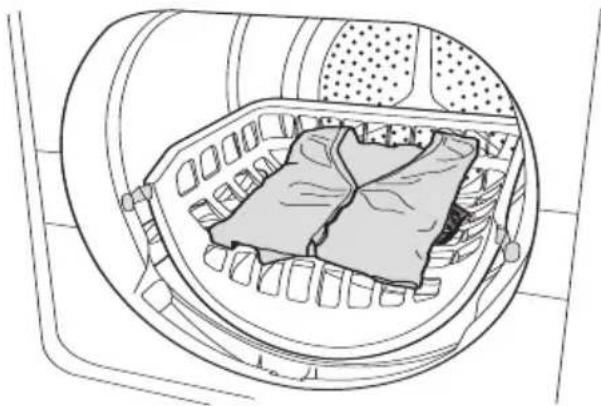

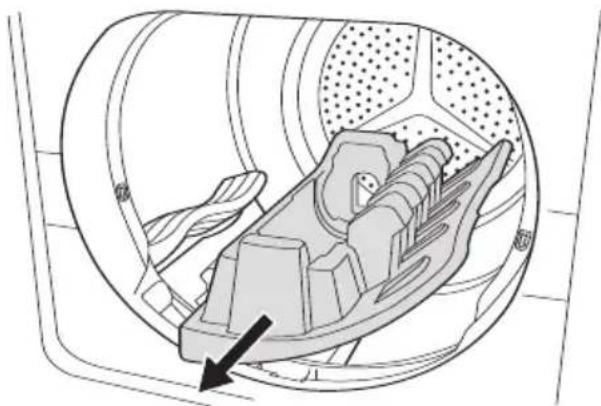

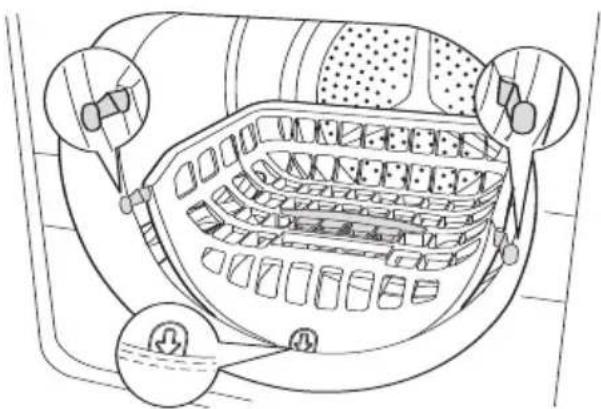

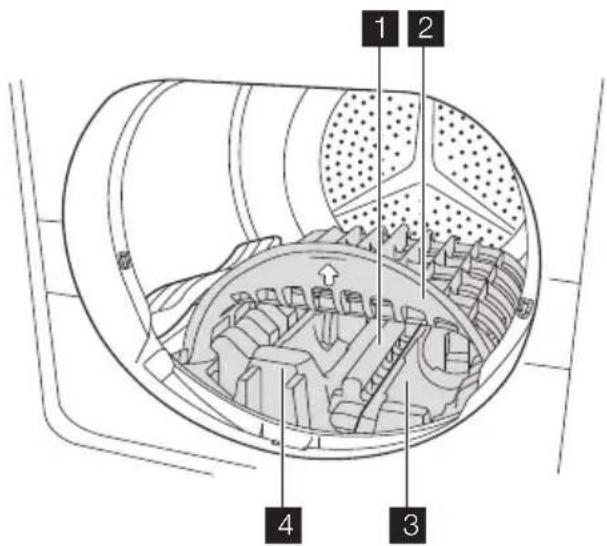

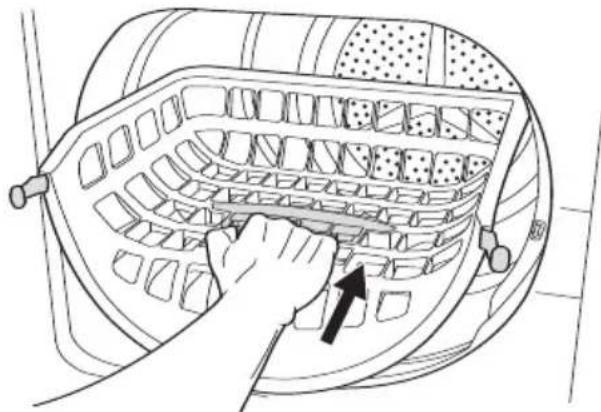

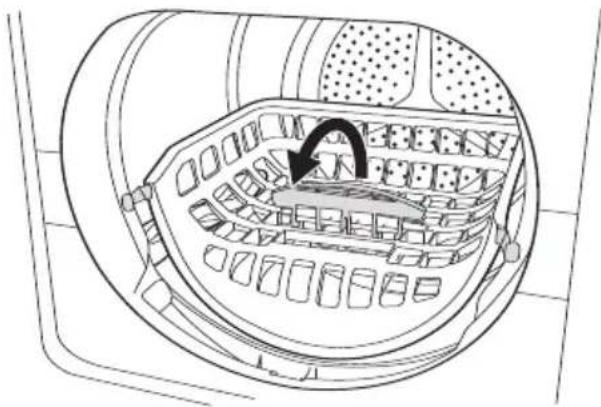

Ja, gebruik het meegeleverde droogrek. Plaats het rek in de trommel, leg de wollen kleding of schoenen erop en kies het programma Wol of Schoenen.

Wat betekent de foutmelding 'Err' in het display?

'Err' verschijnt als u een optie probeert te selecteren die niet compatibel is met het gekozen programma. Draai de programmakiezer op 'O' en stel het programma opnieuw in.

Hoe stel ik het kinderslot in?

Houd de toetsen Tijd en Droogtegraad tegelijkertijd 5 seconden ingedrukt. Het pictogram verschijnt op het display. Herhaal deze handeling om het slot uit te schakelen.

De droger droogt te lang. Hoe komt dat?

Mogelijke oorzaken: pluizenfilters of condensor zijn verstopt, de lage temperatuur-optie is ingeschakeld met een te grote lading, of het wasgoed is onvoldoende gecentrifugeerd. Reinig de filters en verminder het vulgewicht.

GEBRUIKSAANWIJZING EDC77570W ELECTROLUX

Welkom in de wereld van Electrolux!

Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. Wij hopen dat u er jarenlang veel plezier aan zult beleven. Electrolux streeft ernaar om een breed assortiment kwaliteitsproducten aan te bieden, die uw leven een stuk comfortabeler maken. Op de cover van deze gebruiksaanwijzing treft u hiervan enkele voorbeelden aan. Neem even de tijd om deze gebruiksaanwijzing door te lezen, zodat u kunt profiteren van de voordelen van uw nieuwe apparaat. Wij beloven u dat dit apparaat voor u dé ervaring zal zijn op het gebied van gemak en comfort. Veel succes!Vanzelfsprekend kunt u ook tijdens het gebruik van uw product op Electrolux rekenen. Daarom nodigen wij u van harte uit u te registreren op onze internetsite www.mijnapparaten.nl. Wij kunnen u dan nog beter van dienst zijn met informatie over producten, gebruiksaanwijzingen, tips, innovaties, oplossingen voor storingen etc.

2 electrolux inhoud

Inhoud

Aanwijzingen m.b.t. de veiligheid....3-5

Beschrijving van het apparaat......6

Bedieningspaneel 6

Gebruik 7-11

Droogrek 12-13

Praktische tips....14-15

Programmaoverzicht ....16-17

Programmeermogelijkheden .....18

Reiniging en onderhoud .....19-21

Wat te doen als....22-24

Garantievoorwaarden ....31-33

Klantenservice ....34

Enkele paragrafen in deze gebruiksaanwijzing zijn voorzien van symbolen die de volgende betekenis hebben:

Met de waarschuwingsdriehoek geven wij aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van de machine. Let goed op deze aanwijzingen.

Bij dit symbool vindt u aanvullende informatie m.b.t. bediening en praktisch gebruik van het apparaat.

Dit symbool staat voor tips en aanwijzingen m.b.t. economisch en milieuvriendelijk gebruik van het apparaat.

Aanwijzingen m.b.t. de veiligheid

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werk-ing ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt naar behoren is geïn-formeerd over het gebruik en de veiligheid van het apparaat.

Algemene veiligheid

• Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat.
• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke gesteldheid of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een

dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.

• Zorg ervoor dat kleine huisdieren niet in de trommel klimmen. Controleer om dit te voorkomen de trommel vóór gebruik.

- Voorwerpen als munten, veiligheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen kunnen grote schade aan het apparaat toebrengen en dienen niet in het apparaat terecht te komen.

- Om brandgevaar te voorkomen door te lang drogen, dient het apparaat niet gebruikt te worden om de volgende voorwerpen te drogen: Kussens, gewatteerde dekens en dergelijke (deze voorwerpen zorgen voor ophoping van hitte).

- Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbinnenkant en kleding of kussens met vulling van schuimrubber dienen niet in de wasdroger te worden gedroogd.

- Het apparaat dient na gebruik, bij reiniging en bij onderhoud altijd afgesloten te worden van stroomvoorziening.

- Probeer onder geen enkele omstandigheid zelf de machine te repareren. Reparaties uitgevoerd door ondeskundigen kunnen lichamelijk letsel of ernstige schade aan de machine veroorzaken. Neem contact op met met een Klantenservice bij u in de buurt. Vraag altijd om originele vervangingsonderdelen.

- Artikelen die zijn bevuild met stoffen als spijsolie, aceton,

benzine, petroleum, vlekkenverwijderaars, terpentine, boenwas en boenwasverwijderaars dienen alvorens in de droogtrommel te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel.

• Explosiegevaar: Droog nooit voorwerpen in de wasdroger die in aanraking zijn geweest met ontvlambare oplosmiddelen (petroleum, spiritus, producten voor chemische reiniging en dergelijke). Daar deze bestanddelen vluchtig zijn, kunnen ze een explosie veroorzaken. Droog alleen voorwerpen in de wasdroger die met water gewassen zijn.
• Brandgevaar: Artikelen met vlekken of stoffen die doordrenkt zijn met plantaardige of bakolie vormen een gevaar voor brand en dienen niet in de wasdroger geplaatst te worden.
• Als u uw was met vlekkenverwijderaar heeft gewassen, moet u een extra spoelcyclus uitvoeren voordat u uw was in de wasdroger laadt.
• Zorg ervoor dat er geen aanstekers of lucifers in de zakken zijn achtergebleven van kleding die in de wasdroger geladen wordt

WAARSCHUWING!

Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle artikelen snel uit de trommel verwijderd en uitgehangen worden, zodat de hitte wordt verdreven.

BRANDGEVAAR!

Installatie

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Controleer bij het uitpakken van het apparaat of dit niet is beschadigd. Gebruik het apparaat bij twijfel niet en neem contact op met ELECTROLUX SERVICE.
• Alle verpakkingsmaterialen en transportbouten moeten vóór het gebruik worden verwijderd. Als dit wordt nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Het laatste deel van een droogcyclus vindt plaats zonder warmte (koelcyclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waarbij gegarandeerd is dat de artikelen niet worden beschadigd.
• Eventuele voor de installatie van het apparaat noodzakelijke elektrotechnische werkzaamheden, moeten worden uitgevoerd door een gekwalificeerde elektricien of competent persoon.
• Er moet voor gezorgd worden dat het apparaat niet op het aansluitsnoer komt te staan.
• Als het apparaat op een tapijtvloer wordt geplaatst, dient de hoogte van de stelvoetjes te worden aangepast om de lucht toch goed te kunnen laten circuleren.
• Controleer na installatie van het apparaat of dit niet op het aansluitsnoer drukt of staat.

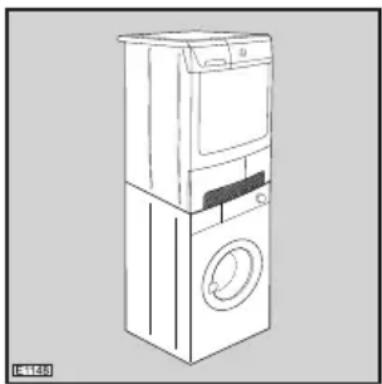

• Als de wasdroger bovenop een wasmachine wordt geplaatst, is het noodzakelijk de stapelkit te gebruiken (optionele accessoire).

Gebruik

- Dit apparaat is bestemd voor

huishoudelijk gebruik. Het is niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd.

• Was in de machine alleen textiel dat geschikt is voor machinaal drogen. Volg de instructies op het wasvoorschrift in de kleding.
• Droog geen ongewassen artikelen in de wasdroger.
• Laad het apparaat niet te vol. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Kleding die druipnat is mag niet in de droger worden geplaatst.
• Kledingstukken die in aanraking zijn geweest met vluchtige aardolieproducten dienen niet in de wasdroger gedroogd te worden. Als vluchtige reinigingsvloeistoffen worden gebruikt, dient u ervoor te zorgen dat de vloeistof uit het kledingstuk is verwijderd voordat u het in de machine doet.
• Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zelf.
• Gebruik de wasdroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, zodat de binnenkant van de wasmachine toegankelijk is.
• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecificeerd in de wasverzachterinstructies.

Veiligheid van kinderen

• Deze machine is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht.
• Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat

gaan spelen.

• De verpakkingsmaterialen (bijv. plastic folie, polystyreen) kunnen een gevaar opleveren voor kinderen - verstikkingsgevaar! Houd deze materialen buiten het bereik van kinderen.
• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Zorg ervoor dat kinderen of huisdieren niet in de trommel kunnen klimmen.

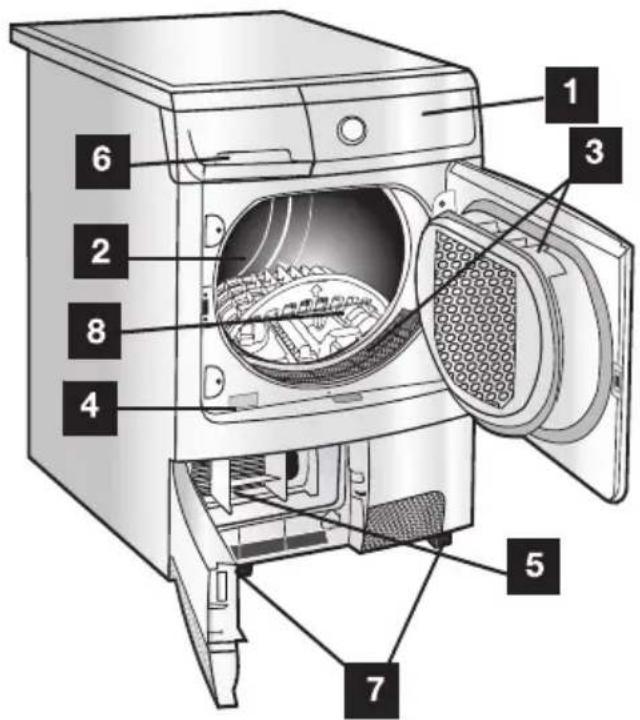

Beschrijving van het apparaat

1 Bedieningspaneel
2 Lamp voor binnenverlichting
3 Pluizenfilters

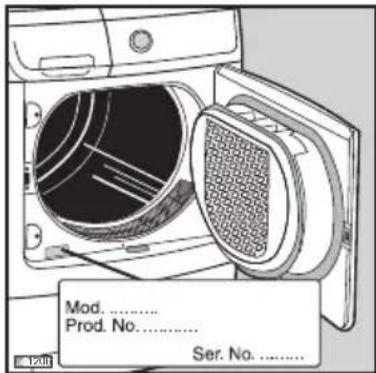

4 Typeplaatje
5 Luchtcondensor
6 Waterreservoir
7 Verstelbare voeten
8 Wolrek

1 Programmakiezer
2 Toets Lage Temp.
3 Toets Zoemer
4 Toets Droogtegraad
5 Toets Tijd

6 Toets Start/Pauze
7 Toets Startuitstel
8 Controlelampjes
9 Display

Gebruik

Vóór het in gebruik nemen

• Controleer of de elektrische aansluiting voldoet aan de installatie-instructies.

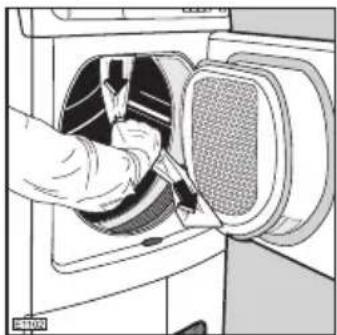

  ●Verwijder het polystyreenblok en evt. andere materialen uit de trommel.
• Vóór de eerste ingebruikname adviseren wij u de trommel met enkele licht vochtige, schone doeken te vullen en de machine circa 30 minuten te laten werken: 30 minuten-programma kiezen en toets Start/Pauze.

Hierdoor worden eventuele vettige of stoffige restanten van het productieproces verwijderd.

In het dagelijks gebruik

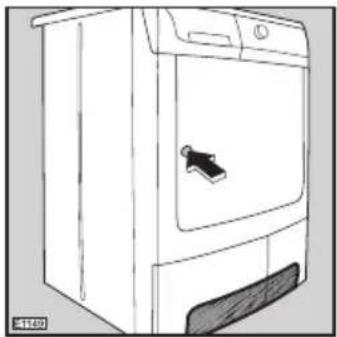

Het toestel aansluiten. De deur openen (door op de rode stip te drukken).

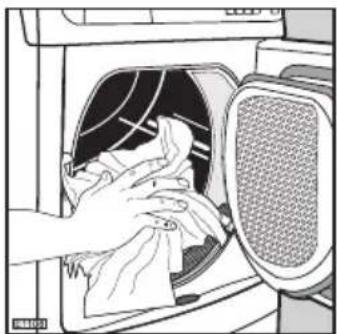

Het wasgoed in de machine doen. Deur sluiten en erop toezien dat geen wasstukken tussen de deur geklemd kunnen raken.

Draai de programmakiezer op het gewenste programma. Het lampje Start/Pauze begint te knipperen.


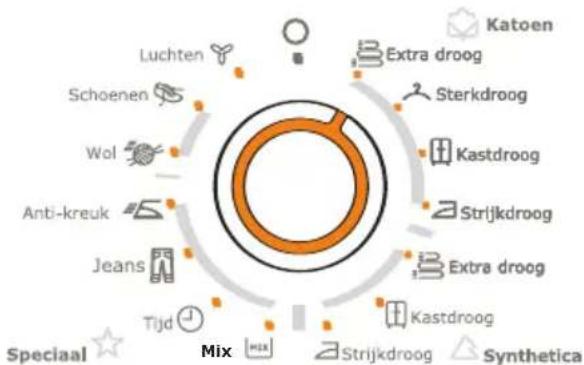

De programmakiezer is verdeeld in de volgende segmenten.

Katoen

Synthetica

Speciaal

U heeft de keuze uit automatische droogprogramma's en de op tijd drogen programma's voor het nadrogen van enkele kledingstukken.

Om een programma te annuleren draait u de programmakiezer op "O".

De programmakiezer kan met de klok mee of tegen de klok in worden gedraaid. De lampjes "Drogen", "Luchten" en "Anti-kreuk/Einde" gaan branden.

Na het drogen moet de programmakiezer op "O" gedraaid worden. De machine is uitgeschakeld.

Let op!

Als u de programmakiezer op een ander programma zet als de machine in werking is, beginnen de lampjes van het programmaverloop te knipperen. De machine voert het nieuwe geselecteerde programma niet uit.

Toetsen voor extra programma 's

Afhankelijk van het programma kunnen er verschillende functies worden gecombineerd. Deze functies moeten worden geselecteerd nadat u het gewenste programma hebt gekozen en voordat u op de toets Start/Pauze drukt. Als deze toetsen worden ingedrukt, gaan de

corresponderende controlelampjes branden. Als zij opnieuw worden ingedrukt, gaan de controlelampjes uit.

Lage temp.

Voor het bijzonder voorzichtig drogen van tere weefsels (bijv. acryl, viscose). Het pro- gramma wordt met verminderd verwarm- ingsvermogen uitgevoerd.

Het betreffende controlelampje licht op. Deze optie kan ook worden gebruikt voor tijdgestuurd drogen. Deze optie is alleen zinvol bij vulgewichten van max. 3kg.

Droogtegraad

Als het wasgoed na een standaard droogprogramma nog te vochtig uit de machine komt, kan met de extra functie

Droogtegraad de droogtegraad enigszins verhoogd worden. Van MIN tot MAX wordt het wasgoed droger.

De toets Droogtegraad zo vaak indrukken tot de gewenste droogtegraad MIN, MED of MAX in het lampje wordt weergegeven.

Tijd

Voor de selectie van de programmaduur na instelling van het programma Tijd.

Er kan gekozen worden voor een programmaduur van 10 min. tot 3 uur in stappen van 10 minuten. 1. Programmakiezer op programma TIME zetten. In het display verschijnt 0.10 (komt overeen met programma AFKOELEN).

1. Toets Tijd net zo vaak indrukken tot de gewenste programmaduur in het display wordt weergegeven, bijv. 00.20 voor een programmaduur van 20 minuten.

Als er geen programmaduur wordt ingevo- erd, is automatisch een programmaduur van 10 min. ingesteld.

Zoemer

Er klinkt een geluidssignaal:

• als er een programma wordt gekozen;
• als er op de toetsen wordt gedrukt;
• als er een verkeerde optie wordt gekozen;
• als er wordt geprobeerd om het programma of de opties tijdens een cyclus te wijzigen;
• aan het einde van het programma;
• als de machine niet goed functioneert; Het lampje boven de toets zal gaan branden.

Start/Pauze

Druk op deze toets om de droger te starten nadat u het programma en de gewenste opties hebt geselecteerd.

Na instelling van het programma drukt u op deze toets om het programma te starten. Het lampje knippert niet meer. Indien de deur van het apparaat of het deurtje in de sokkel tijdens de afwerking van het programma geopend wordt,

moet deze toets na het sluiten van de deur weer ingedrukt worden om het programma voort te zetten. Toets START/PAUZE moet ook ingedrukt worden als er een stroomonderbreking geweest is en als het waterreservoir tijdens een programma is geleegd (controlelampje brandt) en weer terug geplaatst. In beide gevallen knippert het lampje van toets START/PAUZE.

Startuitstel

Met de toets STARTTIJDKEUZE kunt u de start van een programma, 30 minuten (30') tot max. 20 uur (20h) uitstellen.

1. Programma kiezen.

2.De toets STARTTIJDKEUZE zo vaak indrukken tot het gewenste startuit-stel in het multidisplay verschijnt, bijv. 12h, als het programma over 12uur moet starten. De indicatie STARTTIJDKEUZE brandt.

Wordt 20h aangegeven en drukt u nogmaals, dan is de starttijdkeuze weer opgeheven. Op de indicatie verschijnt 0'en aansluitend de loop-tijd van het ingestelde programma.

3.Om de starttijdkeuze te activeren, op de toets START/PAUZE drukken. De resterende tijd tot de start van het programma wordt doorlopend aangegeven, bijv. 12h, 11h, 10h,... 30' enz.).

Wilt u dit toch doen, dan moet u de machine eerst uitschakelen door de programmakiezer op "0" te draaien. Stel vervolgens het nieuwe programma, de opties en het startuitstel in en druk op "START/PAUZE". Als u meer was wilt toevoegen terwijl de machine bezig is met aftellen, dan moet u, nadat u de deur weer heeft gesloten, opnieuw op "START/PAUZE" drukken om het aftellen weer te starten.

Het display geeft de volgende informatie weer:

Duur van het gekozen programma

Nadat u het programma gekozen heeft verschijnt de duur (in uren en minuten) ervan op het display. De duur wordt automatisch berekend op basis van de maximum belading die voor elke soort stof en elke gewenste droogtegraad voorzien is.

Bij het starten van het programma wordt de resterende tijd om de 5 minuten weergegeven.

Startuitstel

Als er met de betreffende toets een startuitstel ingesteld is zal het display dit 2 seconden lang laten zien; daarna zal de duur van het programma dat daarvoor ingesteld was weer getoond worden.

Het aftellen wordt tot een tijd van 90 minuten om de 30 minuten getoond en daarna van uur tot uur.

Ende van het programma

Een knipperende nul geeft het einde van het programma aan en verschijnt na de antikreukfase op het display.

Verkeerde keuze van de opties

Als er een optie gekozen wordt die niet samengaat met het gekozen programma zal het display Err (error) weergeven.

Deze code zal in de loop van het programma

weer verschijnen als er op één van de optietoetsen wordt gedrukt of als de programmakiezer op een ander programma wordt gedraaid.

Alarmcode

In geval van storingen in de werking zal het display een alarmcode (bijv. E21) weergeven. Zie voor meer informatie het betreffende.

"DROGEN" -

Dit lampje geeft aan dat de machine in de droogfase is.

"AFKOELEN" -

Dit lampje geeft aan dat de machine in de afkoelfase is. Deze fase duurt 10 minuten.

“EINDE”-End/Anticrease

Dit lampje licht op aan het einde van de afkoelfase en blijft gedurende de antikreukfase en aan het einde van het programma ingeschakeld.

Controlelampjes

De lampjes geven volgende functies aan:

Controlelampje Filters

Dit lampje geeft aan dat de pluizenfilters gereinigd moeten worden.

Signa all a mpje Waterhouder

Het lampje gaat aan het einde van het programma branden om u eraan te herinneren dat de waterhouder moet worden geleegd. Als het tijdens een droogprogramma aan gaat, dan betekent dit dat de waterhouder vol is. Er klinkt in dat geval een geluidssignaal, de machine is gestopt en het lampje van toets "START-/PAUZE" toets knippert.

Controlelampje Condensor

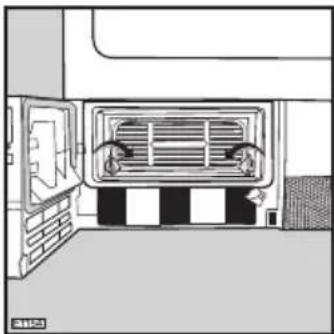

Dit lampje geeft aan dat de luchtcondensor gereinigd moet worden. Het gaat om de 80 droogbeurten branden.

Als u, na het beëindigen van het pro- gramma, het wasgoed niet direct uit de machine neemt, begint de antikreukfase. 30 minuten lang draait de trommel in bepaalde intervallen. Zo blijft uw wasgoed los, zacht en kreukvrij.

De machine stopt automatisch aan het einde van de antikreukfase, de controlelampjes en blijven branden.

Er klinkt een geluidssignaal.

Apparaat uitschakelen (programmakiezer op "O" draaien). Alle lampjes gaan uit. Vuldeur openen en het wasgoed uit de trommel nemen. Als u de deur opent en sluit voordat u de programmakiezer op "O" heeft gedraaid, dan gaan de controlelampjes van de zojuist beëindigde programmafasen branden.

Na het drogen

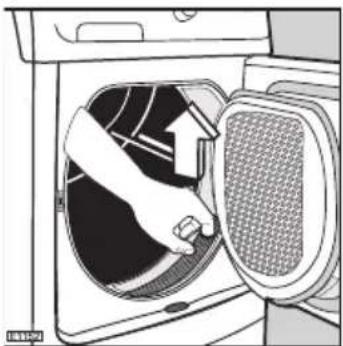

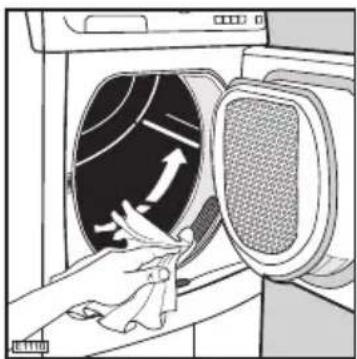

• De pluizenfilters reinigen.
• Het waterreservoir legen

Programmawjziging

Voordat u een programmawijziging door kunt voeren, moet u eerst het lopende programma annuleren.

Draai de programmakiezer op stand "O", het vorige programma is nu geannuleerd. U kunt een nieuw programma kiezen.

Kinderslot instellen

Het kinderslot kan ingesteld worden om te voorkomen dat een programma per ongeluk wordt gestart of dat een lopend programma onbedoeld wordt veranderd.

De kinderslotfunctie blokkeert alle toetsen en de programmakeuzeknop. Het kinderslot kan in- of uitgeschakeld worden door tegelijkertijd, gedurende 5 seconden, de toetsen Tijd en Droogtegraad in te drukken.

- Voordat het programma is gestart: Het apparaat kan niet gebruikt worden

- Nadat het programma is gestart: Het lopende programma kan niet veranderd worden

Het pictogram verschijnt op het display om aan te geven dat het kinderslot geactiveerd is.

Het kinderslot wordt niet gedeactiveerd als het programma is afgelopen.

Als u een nieuw programma wilt instellen, moet u eerst het kinderslot deactiveren.

Droogrek

Speciale apparatuur voor behoedzaam drogen van met de hand wasbare wol en sportschoenen. Ongeëvenaard in het drogen van natte wol - zonder beweging, bescherming tegen mattering.

Zie voor het uitpakken van het droogrek het hoofdstuk Installatie.

Controleer voor installatie van het droogrek de trommel van de droger. Deze moet leeg zijn! Sportschoenen kunnen niet worden gedroogd zonder droogrek - schade aan de trommel.

Installatie en gebruik

1. Open de vuldeur.

1. Plaats het rek terwijl het zorgvuldig rust in de twee draagbeugels aan de voorzijde van de kunststof flens.

1. Plaats de wollen stof of het paar sportschoenen op het rek.
2. Selecteer het geschikte droogprogramma en de geschikte droogtijd voor het rek.
3. Druk op de START/PAUZE toets.
4. Na afloop van de cyclus opent u de vuldeur en verwijdert de wollen stof of de schoenen.
5. Draai de programmakeuzeknop naar UIT.
6. Neem het droogrek uit de trommel.

Droogtips

• .voor het beste droogresultaat spreidt u de wollen stof losjes over het droogrek en rolt u het op
• .zorg dat u de wollen stof niet knikt en vouwt

- . open de steun en plaats de portschoenen hierop

- .de binnenzolen moeten naast de schoenen op het droogrek worden geplaatst en de veters moeten zijn vastgeknoopt

Voordat u de droger gaat gebruiken

- Bijzonder tere weefsels, bijv. vitra-ges van synthetische vezels, wol, zijde, textiel met metalen versierin-gen, nylons, grote stukken was-goed zoals anoraks, doorgestikte dekens, slaapzakken en dekbedden mogen niet in de machine gedroogd worden. Ook artikelen die sponsachtig rubber bevatten mogen niet in de droger.

Controleer zorgvuldig of het was- goed geschikt is om machinaal gedroogd te worden. Aanwijzingen daarvoor vindt u op het textielbe- handelingsetiket. De volgende sym- bolen zijn vanbelang voor het dro- gen:

☐ mag machinaal gedroogd worden

normaal drogen (normale temperatuur)

☐ voorzichtig drogen (lage temperatuur)

mag niet machinaal gedroogd worden

• Het wasgoed voor het drogen goed centrifugeren.
• Sorteer uw wasgoed volgens tex- tielsoort en droogtegraad.
• Voorkom overdroging door het zorgvuldig kiezen van de gewenste droogtegraad. Te droog wasgoed laat zich minder goed strijken.
• Overtuig u ervan dat borst- en broekzakken leeg zijn. Keer kleding met borst- en broekzakken met

dikke zomen binnenstebuiten, op deze manier voorkomt u zoveel mogelijk onregelmatige droging. Verwijder metalen delen (paperclips, veiligheidsspelden enz.).

• Voorkom overdroging door het zorgvuldig kiezen van de gewenste droogtegraad. Te droog wasgoed laat zich minder goed strijken.
• Dekbedovertrekken en kussenslopen dichtdoen, anders verzamelen zich hierin kleinere wasstukken.

Ritssluitingen en haak-oogsluitingen dichtdoen, losse banden en ceintuurs samenknopen.

• Dubbel gevoerd wasgoed binnens-tebuiten keren (bijv. bij een met katoen gevoerde parka, de katoenen laag aan de buitenkant). Het wasgoed droogt dan beter.
• Tricot kan iets krimpen. Deze textielsoort niet overdrogen. Bij de aanschaf rekening houden met het feit dat dit textiel, al naar gelang de kwaliteit, krimpt.
• Om het statisch worden (knetteren en kleven) van synthetisch wasgoed te voorkomen, adviseren wij u in de wasautomaat een wasverzachter te gebruiken.
• Het kan voorkomen dat u, na het drogen, toch nog vochtige plekken in het wasgoed vindt. Dat is met name het geval bij dikke kragen, manchetten en zomen. U kunt deze kledingstukken nadrogen, hierbij de machine op minstens 30 minuten instellen.

Onderstaande

dekbedovertrek	500 g
kussensloop	200 g
handdoek	200 g
theedoek	100 g
tafellaken	250 g
servet	250 g
badjas	1200 g
nachthemd	100 g
pyjama	500 g
ondergoed	100 g
blouse	100 g
overhemd	200 g

Om kluwens wasgoed te voorkomen:

Ritssluitingen sluiten, overtrekken dichtknopen, losse banden (bijv. van schorten) samenbinden.

Zakken legen. Metalen delen (paperclips, veiligheidsspelden,...) verwijderen.

Dubbel gevoerd wasgoed binnenstebuiten keren (bijv. bij een met katoen gevoerde parka, de katoenen laag aan de buitenkant). Het wasgoed droogt dan beter.

Belading

Eigenlijk zou u het wasgoed steeds moeten wegen. Wegen is omslachtig, daarom geven wij u een ander hulpmiddel:

• katoen en linnen: volle belading, maar niet proppen;
• synthetische stoffen: halfvolle bela- ding;
• fijne was: éénderde van de trommel
• Maximaal vulgewicht benutten! U droogt het zuinigst, als u zich aan de vulgewichten houdt, die in de programmatabel vermeld staan. Een volgepropte trommel leidt tot onregelmatige droging en te lange droogtijd, waardoor ook het energieverbruik onnodig toeneemt. Kleine hoeveelheden drogen is altijd minder economisch.

Programmaoverzicht

Programma	Soort textiel	Extra functies
Extra droog	Katoen en linnen	Droogtegraad[TX2C][W2ST]	Doordrogen van dik textiel of textiel bestaande uit meerdere lagen, bijv. badstof of badjas.
Sterkdroog	Katoen en linnen	[92YX]dogtegraad	Doordrogen van dik textiel, bijv. badstof of badjas.
Kastdroog	Katoen en linnen	[300D]dogtegraad[C32X]	Doordrogen van textiel met een gelijkmatige dikte, bijv. badstof, tricot wasgoed of badstof handdoeken.
Strijkdroog	Katoen en linnen	[2AYA]dogtegraad[S80Z][D05Y]	Voor katoenen of linnen wasgoed, dat nog gemangeld wordt, bijv. beddengoed, tafelkleden.
Extra droog	Synthetica	[YOT7]dogtegraad	Doordrogen van dik textiel of textiel bestaande uit meerdere lagen, bijv. truien, beddengoed, tafelkleden.
Kastdroog	Synthetica	[XYOY]dogtegraad[7T14][TH5E]	Voor dun textiel dat niet wordt gestreken, bijv. strijkvrije overhemden, tafelkleden, babykleding, sokken, lingerie.
Strijkdroog	Synthetica	dogtegraad[300H][IMAGE]	Voor dun textiel dat nog wordt gestreken, bijv. tricot wasgoed, katoenen hemden.
[GHXD]eciaalMix	Katoen en linnenSynthetica	[XCWA]dogtegraad[AHBY][IMAGE]	Speciaal programma voor Katoen en linnen en Synthetica.
[KSH2]	SyntheticaKatoen en linnen	[24GH][7OTD][3K0B][60XJ]	Voor het nadrogen van enkele stukken wasgoed of voor kleine hoeveelheden onder de 1 kg. Programmaduur in te stellen van 10 min. tot 3 uur in stappen van 10 minuten.

Programmaoverzicht

Programma	Soort textiel	Extra functies	Gebruik/Eigenschappen
Speciaal Jeans	Katoen en linnen	Droogtegraad	Speciaal programma voor vrijetijdskleding zoals jeans, sweatshirts, enz., van verschillend materiaal (bijv. boordjes en naden).
Speciaal Anti-kreuk	Synthetica		Speciaal programma met anti-kreukmechanisme voor kreukherstellend textiel zoals overhemden, blouses, die minimaal gestreken behoeven te worden. Het resultaat is afhankelijk van het soort textiel en de behandeling hiervan. (Het vulgewicht komt met ca. 5 tot 7 hemden overeen.) Aanbeveling: Textiel direct na het centrifugeren in de droger doen. Na het drogen het wasgoed direct uit de droger nemen en op een hangertje ophangen.
Wol	Pull-overs, Rokken Broeken		Speciaal programma om wol na het luchtdrogen, na het dragen of nadat het een langere tijd in de kast heeft gelegen, gedurende korte tijd met warme lucht te behandelen. Woldraden richten zich op en de wol wordt babyzacht. Aanbeveling: Textiel na het drogen direct uitnemen.
Shoenen	Gymschoenen		Voor het behoedzaam drogen van één paar sportschoenen, gewassenen gecentrifugeerd bij 1000 toerenDuur programma: tussen 30 en 180 minuten.
Speciaal Luchten	Katoen en linnen Synthetica		Speciaal programma, ca. 10 minuten, voor het opfrissen van textiel met in de handel verkrijgbare droogreinigingssets. (Alleen dergelijke producten gebruiken als deze volgens de fabrikant geschikt voor gebruik in een droger zijn.)

Max. belading (droog wasgoed):

Katoen en linnen: 7 kg

Synthetica: 3 kg

Tijd: 1 kg

Speciaal Mix: 3 kg

Speciaal Jeans: 7 kg

Programmeermogelijkheden

Toepassing	Uitvoering
Het geleidingsniveau instellen	Water bevat een variabele hoeveelheid kalk en minerale zouten, afhankelijk van de geografische lokatie.Daarom variëren ook de geleidingswaarden. Variaties in de geleidbaarheid van het water t.o.v. de door de fabrikant ingestelde waarden kunnen de restvochtigheid van het wasgoed aan het eind van het programma enigszins beïnvloeden.U kunt de gevoeligheid van de droogsensor in uw trommeldroger aan de hand van de geleidingswaarden van het water met behulp van de volgende procedure regelen.Geleidingsniveau instellen:1. Schakel het apparaat in met de programmakiezer.2. Druk de toetsen Droogtegraad en Start/Pauza tegelijk in.Houd de toetsen ingedrukt totdat een «CO» verschijnt op de display.Geleidingsniveau wijzigen:Druk zo vaak op toets Start/Pauza tot het gewenste geleidingsniveau wordt aangegeven door het oplichten van het betreffende controlelampje.
	Oplichtend lampje	Gleidingsniveau	Waarde bij benadering μS/cm
	CO Laag <300
	CO Gemiddeld 300-600
	CO Hæg	>600
	Het apparaat wordt normaal in de fabriek ingesteld op het hoogste niveau; het is echter mogelijk dat bepaalde modellen anders zijn ingesteld.De nieuwe instelling in het geheugen vastleggen:Druk de toetsen Droogtegraad en Start/Pauza tegelijk in.Houd de toetsen ingedrukt tot de controlelampjes boven apparaat knipperen en u de zoemer hoort. son.
O = Annuleren/OFF	Als u de deur opent en sluit voordat u de programmakiezer op “0” heeft gedraaid, dan gaan de controlelampjes van de zojuist beëindigde programmafasen branden.

Reiniging en onderhoud

Eerst de stekker uit het stopcontact trekken of de zekering in de huisinstallatie uitschakelen.

De buitenkant

De buitenkant van de machine kunt u, naar behoefte, reinigen met een vochtige doek en een neutraal huishoudschoonmaakmiddel. Moderne schoonmaakmiddelen drogen doorgaans streeploos op. Nalappen met schoon water en daarna droogzemen

Belangrijk: Gebruik nooit spiritus, terpentine en dergelijke oplosmiddelen.

Het filtergedeelte

Een heel klein gedeelte van de pluizen komt toch ondanks het pluizenfilter in het omringende filtergedeelte terecht. Maak daarom van tijd tot tijd het gehele filtergedeelte schoon.

De pluizenfilters dienen na elke droogbeurt (voor het uitnemen van het wasgoed) met een vochtige doek gereinigd te worden. Het brandende lampje in de programma-indicatie herinnert u hieraan.

Het pluizenfilter aan de binnenkant van de deur moet voor reiniging uitgetrokken worden. Daartoe trekt u het filter aan de handgreep omhoog uit de houder. Verwijder het viltachtige stof en plaats het filter weer terug.

Verbaast u zich niet over de hoeveelheid fijn pluis. Dit pluis ontstaat door het dragen van de kleding of het gebruiken van de textiel. Het wordt door de wind weggeblazen als u het wasgoed buiten aan de lijn droogt en blijft eenvoudig in het wasgoed zitten als u binnenshuis droogt.

Na verloop van tijd kunnen de pluizenfilters een wittige aanslag vertonen, die veroorzaakt wordt door de wasmiddelresten in het wasgoed. Reinig de filters met warm water en een borstel. Het filter in de deursponning kan verwijderd worden (zie afbeelding). Dit filter kan met het vleugeltje naar rechts of links gemonteerd worden.

Het apparaat nooit gebruiken zonder filters.

Reinig de condensor als het lampje brandt.

De luchtcondensor bevindt zich achter een deurtje in het onderste deel van de droger. Het deurtje kunt u openen door op de toets te drukken (zie afbeelding).

Het is normaal dat er zich tijdens of aan het eind van de droogcyclus nog water bevindt op het oppervlak van de condensor.

Om de luchtcondensor uit de machine te nemen, moeten eerst de twee rode bevestigingsschijfjes naar beneden worden gedraaid. Trek de condensor vervolgens aan de handgreep naar buiten.

Maak de condensor schoon met een borstel en spoel hem indien nodig af onder de douche.

De dichtingen rondom de luchtcondensorhouder en de binnenzijde van het deurtje met een vochtige doek reinigen.

Attentie!

Gebruik geen scherpe voorwerpen om de condensor te reinigen. Hij zou lek kunnen worden.

De luchtcondensor weer in de droger plaatsen, de rode bevestigingsschijfjes omhoog draaien en het deurtje luiten. Pas op!. Het apparaat nooit gebruiken zonder luchtcondensor.

Waterreservoir legen

De aan het wasgoed onttrokken water- damp wordt binnen de machine gecondenseerd en als water in het waterreservoir opgevangen.

Het waterreservoir moet na iedere droogbeurt geleegd worden.

Het brandende lampje herinnert u hieraan. Ga als volgt te werk:

• Trek het reservoir langzaam uit de machine.
• Keer het reservoir om en laat al het water weglopen.
• Plaats de waterhouder weer in het bedie- ningspaneel.

Het waterreservoir moet na iedere droogbeurt geleegd worden. Mocht u dat vergeten hebben, dan zorgt een overloopbeveiliging ervoor dat het programma onderbroken wordt: lampje Waterreservoir brandt, de machine is gestopt en de was is nog nat. Een geluidssignaal klinkt. Na het reservoir te hebben geleegd en op zijn plaats te hebben teruggezet, drukt u nogmaals op toets START/PAUZE om het programma verder te laten lopen.

Tip: Het condenswater kunt u, na het door middel van bijvoorbeeld een koffiefilterzakje gefilterd te hebben, gebruiken als gedistilleerd water voor accu of strijkbout.

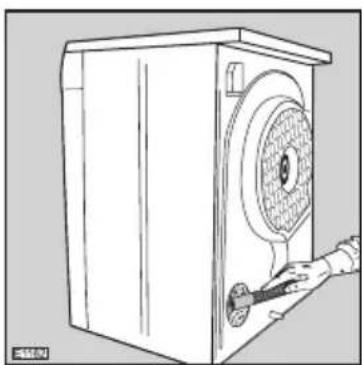

Het achterste luchtrooster schoonmaken

Maak het achterste luchtrooster zorg- vuldig schoon met een stofzuiger.

Als het wasgoed niet de gewenste droogtegraad en dus te droog of te vochtig uit de machine komt, dan raden wij u aan de binnenzijde van de trommel met een in azijn gedrenkte doek schoon te maken. Op deze manier kunt u de lichte aanslag verwijderen, die door achtergebleven resten van het tijdens het wassen gebruikte wasmiddel en de eventueel toegevoegde wasverzachter en door de kalk in het water wordt veroorzaakt. Door deze aanslag is de voeler niet meer in staat om de juiste graad van droogheid te bepalen.

Wat te doen als...

Bepaalde problemen zijn het gevolg van onvoldoende onderhoud of van onoplettendheid en kunnen eenvoudig worden opgelost zonder direct een monteur in te schakelen. Voer onderstaande controles uit voordat u contact opneemt met onze service-afdeling. Als de machine is ingeschakeld is het mogelijk dat het rode controlelampje Start/Pauze knippert om aan te geven dat de machine niet werkt. Druk als het probleem is verholpen op toets Start/Pauze om het programma opnieuw te starten. Neem als het probleem ondanks alle controles aanhoudt, contact op met ELECTROLUX Service.

Storing Mogelijke oorzaak Oplossing
Droger werkt niet.	Stekker zit niet in het stopcontact of de zekering is niet in orde.Deur is open.Toets Start/Pauze niet ingedrukt.	De stekker in het stopcontact steken. Zekering in de zekeringkast (huisinstallatie) controleren.Deur sluiten.Toets Start/Pauze indrukken.
Droogresultaat is niet bevredigend.	Verkeerd programma gekozen.Pluizenfilters verstopt.Condensor vol pluizen.Verkeerd vulgewicht.Ventilatieopeningen in de sokkel afgedekt.Aanslag aan de binnenzijde van de trommel of op de trommelribben.	Bij het volgende droogproces een ander programma kiezen (zie hoofdstuk "Programmaoverzicht").Pluizenfilters schoonmaken.Condensor schoonmaken.Op het aanbevolen vulgewicht letten.Ventilatieopeningen in de sokkel vrijmaken.Binnenzijde van de trommel en trommelribben schoonmaken.
Deur gaat niet dicht.	Fijne zeef is niet in de machine geplaatst en/of de grove zeef is niet goed vastgeklikt.	Fijne zeef in de machine plaatsen en/of grove zeef goed vastklikken.
Bij het indrukken van een toets knippert de bijbehorende indicatie meerdere keren.	●Wasgoedbeveiliging. Na het starten van het programma kan de extra functie niet meer worden ingesteld.	●Programmakiezer op “O” draaien. Het programma opnieuw instellen.
Droogproces wordt kort na de start van het programma beëindigd. Indicatie Anti-kreuk/Einde brandt.	●Voor het gekozen programma is te weinig of te droog wasgoed in de machine gedaan.	●Tijdprogramma of hogere droogstand (bijvoorbeeld Extra in plaats van Kastdroog) kiezen.
Programma stopt, indicatie ⬆, brandt.	●Waterreservoir is vol.	●Waterreservoir legen, vervolgens het programma weer starten met toets Start/Pauze.
Droogproces duurt ongewoon lang.Informatie: Na ca. 5 uur ein-digt het droogproces automa-tisch.	●Pluizenzeven verstopt.●Condensor vol pluizen.●Toets Lage Temp. is ingedrukt en er is te veel wasgoed in de machine gedaan.●Te veel wasgoed in de machine gedaan.●Wasgoed is vooraf onvoldoende gecentrifugeerd.	●Pluizenzeven schoonmaken.●Condensor schoonmaken.●Toets Lage Temp. is alleen zinvol bij een vulgewicht tot 3kg.●V ulgewicht verminderen.●Wasgoed voldoende centrifugeren.
De trommelverlichting werkt niet.	Programmakiezer op de stand O draaien.●Gloeilamp is defect.	●Programmakiezer op een willekeurig programma draaien.●Gloeilamp vervangen (zie navolgende paragraaf).
Bij het indrukken van een toets verschijnt Err in het mul-tidis-play.	●Wasgoedbeveiliging. Na het starten van het programma kan de extra functie niet meer worden ingesteld.	●Programmakiezer op “O” draaien. Het programma op-nieuw instellen..

Kunt u de storing niet zelf lokaliseren en verhelpen, bel dan onze service-afdeling. Houd het modelnummer en het productnummer van het apparaat bij de hand; de service-afdeling zal u erom vragen.

Belangrijk: Als u de hulp van een monteur inroept voor een storing die voorkomt in bovenstaande lijst of voor een storing die het gevolg is van onjuist gebruik of onjuiste installatie, worden er kosten in rekening gebracht, ook tijdens de garantietermijn.

Technische gegevens

Afmetingen: breedte 60 cm
	hoogte	85 cm
	diepte	58 cm
Elektrische aansluiting Netspanning - Aansluitwaarde - Zekering	Gegevens over netspanning, stroomsoort en vereiste zekering vindt u op het typeplaatje aangegeven
Diepte bij geopende vuldeur 109 cm
Vulgewicht: 7 kg	Katoen
	Synthetica:	3 kg
Toegestane omgevingstemperatuur		Huishouden + 5°C + 35°C

Dit apparaat voldoet aan met de volgende EU-richtlijnen:

- 73/23/EEG van 19.02.1973 Laagspanningsrichtlijn

- 89/336/EEG van 03.05.1989 EMC-richtlijn inclusief aangepaste richtlijn

92/31/EEG

- 93/68/EEG van 22.07.93 CE-markeringsrichtlijn

Verbruikswaarden
Programma EnergieverbTijk in minuten		in kWh	Gecentrifugeerd met tpm
Katoen Kastdroog1)	125 3.92		1000
Katoen Strijkdroog 1)	107 3.34		1000
Katoen Kastdroog 1)	119 3.6		1400
Katoen Strijkdroog 1)	95 2.8		1400
Synthetica 2)	48 1.33		1200

Max. vulgewicht:

^1) Katoen: 7 kg
^2) Synthetica Kastdroog: 3 kg

De verbruikswaarden zijn onder normomstandigheden bepaald. Zij kunnen bij gebruik in het huishouden afwijken.

Installatie

Uitpakken

Verwijder de polyethyleen zak met de polystyreen vulling voordat u het apparaat in gebruik neemt. Plakband van de bovenzijde van de trommel verwijderen.

Als het apparaat in de toekomst verplaatst moet worden dan dient dit altijd rechtop te gebeuren.

Het apparaat niet opstellen achter

• een afslutbare deur,
• een schuifdeur,
• een deur met een scharnier dat tegenover het scharnier van het apparaat ligt.

Het uitpakken van het droogrek

Voordat u de droger in gebruik neemt moeten alle verpakkingsmaterialen en het droogrek uit de trommel verwijderd worden. De binnenkant van de trommel moet schoon zijn.

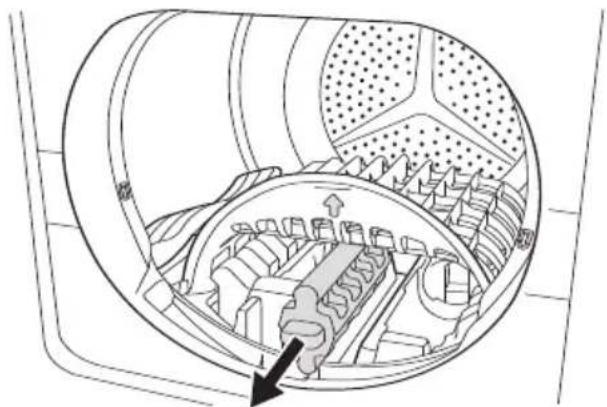

Om het rek uit te pakken:

1. Verwijder het polystyreenblok uit het midden door het naar buiten te trekken.

228electrolux installatie

1. Til het rek een klein stukje op en haal het voorzichtig uit de trommel.

1. Verwijder het rechter polystyreenblok door het naar buiten te trekken.

1. Verwijder het linker polystyreenblok door het naar buiten te trekken.

De droger kan op elke soort vloer geplaatst worden. Het apparaat moet waterpas staan, dus eventueel met een waterpas uitgericht worden. Daartoe dienen de verstelbare voeten.

Goede ventilatie is een absolute voorwaarde. Dat is eenvoudig te bereiken door er voor te zorgen dat het ventilatierooster in de voorkant en de vrije ruimte onder de bodem niet door plinten en hoogpolige vloerbedekking in hun functie belemmerd kunnen worden.

Daarom mogen de voeten niet verwijderd worden. Bij onvoldoende ventilatie kan zich een opeenhoping van warmte voordoen, hetgeen schade aan de motor kan veroorzaken.

Aanwijzing

De door de droger afgegeven warme lucht kan een temperatuur van 60°C bereiken. Houd daar rekening mee in verband met uw vloerbedekking. Voor een juiste werking van het apparaat moet de omgevingstemperatuur minimaal +5°C en maximaal +35°C bedragen. De ruimte rondom de droger moet zoveel mogelijk stofvrij gehouden worden.

Montageset

Uw handelaar kan u een speciale montageset leveren, waarmee u de droger veilig op uw wasautomaat kunt plaatsen. Dat bespaart u aanzienlijk ruimte.

Het deurscharnier kan omgezet worden om eventueel het vullen en leeghalen van de machine te vergemakkelijken. Het deurscharnier mag niet worden omgezet als zich tegenover het deurscharnier een deur met schamier bevindt.

Waarschuwing! Omzetten van het deurscharnier mag uit \$uitend door een vakman worden uitgevoerd. Wend u, indien nodig, tot onze service-afdeling.

Elektrische aansluiting

De machine is voor 230V / 50Hz gemaakt. De machine is voorzien van een drie-aderig aansluitsnoer en stekker met randaarde. De stekker mag u uitsluitend plaatsen in een stopcontact met randaarde; de machine dient deugdelijk geaard te zijn. Het aansluitsnoer mag u niet verlengen. Indien het snoer te kort blijkt te zijn, laat uw installateur dan of een langer snoer aan de machine monteren of het stopcontact verplaatsen. Het gebruik van een verlengsnoer of kabelhaspel is niet toegestaan. In bad- of doucheruimten moet doorgaans een zogeheten vaste aansluiting gemaakt worden; raadpleeg uw installateur.

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan bovenstaande veiligheidsvoorschriften.

Het aansluitsnoer mag uitsluitend door ELECTROLUX Service vervangen worden.

Let op!

Het aansluitsnoer moet gemakkelijk te bereiken zijn nadat de machine geïnstalleerd is.

Afvalverwerking

Verpakkingsmateriaal

Alle gebruikte verpakkingsmaterialen zijn niet milieuonvriendelijk en kunnen zonder gevaar bij het afval worden gezet. De kunststoffen kunnen hergebruikt worden en hebben de volgende aanduidingen:

PE<=voor polyethyleen

PS<=voor polystyreen

PP<=voor polypropyleen

Het karton kunt u het beste in een container voor oud papier deponeren.

Oude machine

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Milieutips

U kunt het energieverbruik van de wasdroger zo laag mogelijk houden, door de volgende regels in acht te nemen.

• Probeer het maximale vulgewicht te benutten, zie het programma-overzicht. Kleine hoeveelheden drogen is altijd onvoordelig.
• Het wasgoed moet goed gecentrifugeerd zijn. Hoe hoger het centrifugetoerental hoe korter de benodigde droogtijd en dus ook hoe lager het energieverbruik.
• Droog het wasgoed niet te lang, dat voorkomt kreukvorming en bespaart energie.
• Om de maximale capaciteit van de machine te kunnen benutten, kunt u wasgoed dat kastdroog en wasgoed dat strijkdroog moet worden samen drogen. U stelt dan het programma voor strijkdroog in. Als dat beëindigd is haalt u de strijkdroge was uit de machine en droogt u de rest van het wasgoed verder.
• Reinigen van de pluizenfilters na iedere droogbeurt voorkomt te lange droogtijden en een hoger energieverbruik.
• Het vertrek waar de droger staat moet goed geventileerd zijn en de temperatuur mag, tijdens het in bedrijf zijn, + 35°C niet overschrijden.

Garantievoorwaarden

Onze producten worden met de grootst mogelijke zorgvubligheid geproduceerd.

Desondanks kan het voorko men dat er een defect optreedt. Onze servicediensstzaldit op verzoek herstellen, zowel binn en als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beenvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Rich tijn 99/44/EG enhet Burgerlijk Welboek. De daaruit vo ortvloeiende rechten blijven onvelet. Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaan get ast. Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verh elpen kostelo os met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eind gebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voortweedehands producten geldt even een see n termijn van 12 maanden.
2. De garantie prestatie houdt in dat het product kosteloos wordt te ruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden om mogelijkeverdere schade te voorkomen. De garantie aanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.
4. Voor een beroep op garanie den the t aankoopbewijs met aan koop- en/of leveringsdatum te worden overlegd. Bij ontbrieken daarvan den ander overtuigend bewijs te worden overlegd.
5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.
6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.
7. De garantie gel dat evenmin voor schade

veroorzaakt door:

a. chemische en elektrochemische inwerking van water,
b. abnormal e milieu omstandigheden in het algemeen,
c. voor het product oneigenlijke bedrijfsoms tandigheden,
d. contact met agressieve stoffen.
8. De garantie heeft geen betrekking op gebreken door transportschade die built en onze verantwoordelijkheid is ontstaan, niet-vakkundige instalatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montage aanwijzingen.
9. Het rechtop gaartie vervat wanneer het defect werd veroorz aakt door hersteling of ingrepen doorderden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origneel zijnen daarbor een defect veroorzaken.
10. Productendie gemakkelijk kunnen worden vervoerd dienen teworden overhandigd aan of gezonden maar onze serviced enst. Herstelling ter plaatskan slechts worden gevaagd voor grote of ingebouwde producten.
11. Indien het product zodarig is ingebouwd, ondergebouwd, op gehangen of geplaatst dat de benodigde tijdvoor het in- en uitbouw en samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten llaste van de gebruiker.
12. Indien binnen de garantieperiode de herstelling van hetzelfde defectherhaaddijk mislukt of de herstellingkosten disproportioned zijnwordt in overlegmet de gebruiker een geljkwaardige vervanging geleverd. Ingeval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
13. Heistelling onder garante heeft geen verlenging van de garantietermijn noch aanvang vaneen nieuwegarantietermijntotgevolg.
14. Op herstellingen geven wijeen garantie van 12 maanden, uits litend op hetzelfde gebiek.
15. Verdere of andere aans praken, in het bijzonder vergo eding van schade ontstaan buiten het product, zijn uitg esloten voorzover een

aansprakelijkheid niet wettelijk is vastgelegd.

1. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overreffen, tenzij wettelijk anders is bepaald. Deze garanti voor waarden gelden voor in Nederland geko dhte en/ofing gebruik zijnde producten. Inden een product naar het buitenland wordt gebracht dientde gebruiker naatie gaan of het product voldoet aan de technische voor waarden (o.a. spa ming, frequentie, insta latievoorschriften, gasscoort, klimaa to mstandigheden) in het betreffende land. Voor in het buitenland aan geschafte producten dient de gebruiker zich te vergewissen van de bepaalngen in Nederland. Noodzakelijk of gewenste aan passingen vallen niet onder degarantie, en kunnen niet altijd worden aangebracht.

Ook na afoop van de garantieter mijn staat on ze servicedienstutter beschikking.

Elec trolux Servic eV enno ots weg

12 404 CG ALPHEN AAN DEN RUN

Service -informatiel jn

tel. [phone]

(voorbezoek servicetechnicus en onderdelen)

Con su men tenbelangen

tel.[phone]

(vooralgemene, product- of ge bruik sinformatie)

www.electrolux.nl

Reparatievoorwaarden Onze reparatievoorwaarden zijn conform de aispraak tussen de Consumentenbond en Vlehan*.

Art. 1 Aan de consument zal ma een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvirden. De reparatie zal als regel binnen zeven werkdagen na de meldin gezijn uitgevoerd.

Art. 2a) Alvorens de reparatie wordt verricht zal d'technic ues een onderzoek uitvo een naarde vermoedelijke oorzaak van de gemelde stoing. Aan de l'hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting malen van de totalereparatie kosten in dusief vo orjkosten en diagnose-kosten. Desgevraagd za l deze begroting door de technicus schriftelijk

worden vastgelegd.

b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te reparieren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basisvan de weikelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat

a) de oorspronkelijke reparatie door redelijk erwijs niet te voorzien omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of b) ook andere dan in de begroting voorzien reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kosterbegrotting worden gemaakt.

In geval de consument daarmee alsn og niet ak koord gaat, geldt eveneens het in artikel 2b bepaalde

Art. 4 De re paratie zal zove el mogelijk tijdens het eerste bezoek worden uitgevoerd. In den om het toestel in werkende staat te brengen een tweede bezoek moodzakelijk is, za t a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.

b) een herhaling sbezoek zal als regel bin ren tien werkdagen na de melding plaat is virden. c) voor een tweede of daarop vo gend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is to ete schrijven.

Art. 5 De con sumen t ontvangt een gespecifice erde rekening met vermelding van type en serienummer van het apparaat, omschrijving van de diagnose, to egepaste tarieven, gebruikte onderdeen en materiaen en een korte omschrijving van de venichte werkzaamheden. De betaling van derekening dient tegen afgifte van een re paratienota direct cont ant of door middel vaneen gegarandeerd betaamiddelplaats te vinden.

Art. 6 Op eke uitgevoerde en betaalde reparatie zal bij normaal huishoudelk gebruik een vo edge garantie van minimaal 3 maanden worden geveven. Deze garantie omvat het kosteb os uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderden ge dit een garantietermijn van 12 maanden. Bij een bereep op garantie op de reparatie dient de consument op verzoe kde gespecifice erde rekening van de voorgaande reparatie aan de technicustie over leggen

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantiet ermjnen redelijk erwijse een afdoend res ulta at bij het opnie uw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk to estel van hetzelfde merk worden aange boden tegen bijbetaling op basis van

een per product te bepalen jaarlijks afsc hrijvingspercentage.

Art. 8 Vervangen onderdelen stet de technicus weer ter beschikking van de consum ent, met uitzondering van de onder garantie of tegen een gere duceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veil gheidsvoerschriften, die op grond van een van fabriekswege aangebracht veil gheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeerijn, dat reparaties moeten worden uit gevoerd met origirele en door de fabrikant ook terzake van veil gheidskeurmerken en - voorschriften gegarandeerde onderdeen.

*) Verenig in Leveran deers van Huishou delijke Apparaten in Nederland

Klantenservice

Neem als u verdere hulp nodig hebt contact op met donze service-afdeling.

www.electrolux.nl

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budijovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamäe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4 Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lētuva	[phone]	Verkiu 29, LT09108 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774 - 518 Paço de Arcos
Romania	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Schweiz/Suisse/ Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Electrolux Ljubljana d.o.o. Gerbiceva 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143,S-105 45 Stockholm
Türkiye	[phone]	Tarlabapý caddesi no : 35 Taksim Istanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ „Олимпик“

www.electrolux.nl
