Merk	Daewoo
Model	FRS2021
Producttype	Koel-vriescombinatie (dubbeldeurs)
Afmetingen (B x D x H)	928 mm x 816 mm x 1808 mm
Gewicht	Ca. 75 kg
Energievoorziening	220-240 V ~ 50 Hz
Koelmiddel	CFC-vrij
Temperatuurregeling	Digitaal bedieningspaneel met aparte instelling voor koel- en vriesgedeelte
Superfuncties	Super Freezer en Super Refrigerator voor snel invriezen/koelen
Stille stand	Automatische 'stille stand' via optische sensor (s nachts)
Deuralarm	Waarschuwing als deur langer dan 1 minuut open staat
IJsblokjesmaker	Ingebouwde ijsblokjesmaker met draaiknoppen en bewaarbak
Verlichting	LED-achtergrondverlichting display; binnenverlichting (vervangbaar)
Vakken	Groentelade, koudevak, fruitlade, zuivelvak, verfrissingenvak, wijnrek
Deurvakken	Verstelbare deurvakken in koel- en vriesgedeelte
Ontdooien	Automatisch ontdooisysteem (geen handmatige ontdooiing nodig)

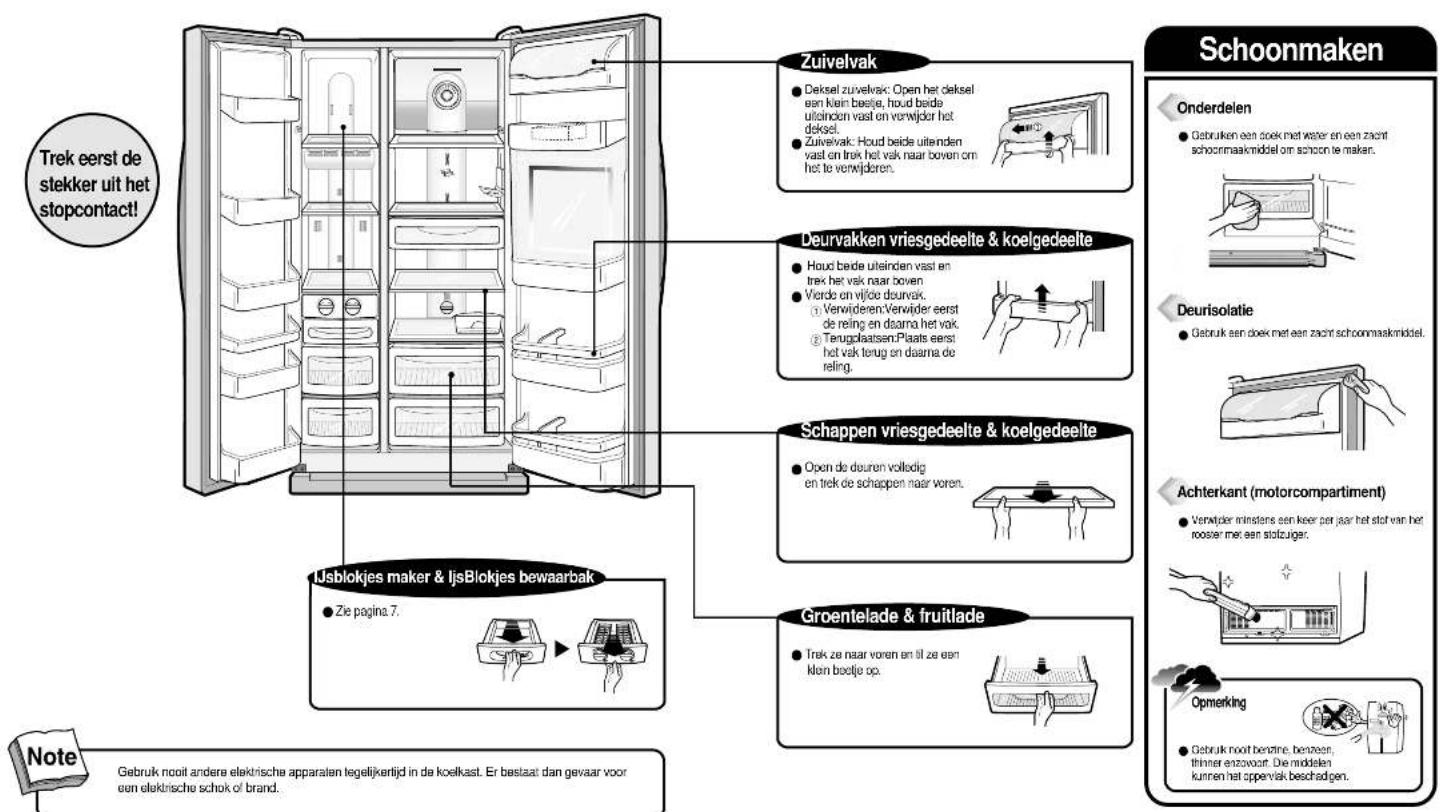

Onderhoud	Reiniging met zachte zeep; stofzuigen van condensorrooster achterzijde
Veiligheid	Geaard stopcontact verplicht; netsnoer niet afklemmen; geen zelfreparatie
Repareerbaarheid	Lampen vervangbaar door servicedienst; schappen en deurvakken uitneembaar
Installatie	Niet in volle zon; min. 10 cm ruimte achter; waterpas zetten met stelpootjes

Veelgestelde vragen - FRS2021 DAEWOO

Hoe stel ik de temperatuur in op mijn Daewoo FRS2021?

Druk op de FREEZER SET-toets voor de vriestemperatuur en op REFRIGERATOR SET voor de koeltemperatuur. De standen lopen van laag naar hoog. Gebruik SUPER FREEZER of SUPER REFRIGERATOR voor snel koelen/invriezen.

Waarom maakt mijn koelkast vreemde geluiden?

Normale geluiden zijn: stromend koelmiddel, klikken van de compressor, zoemen van ventilatoren, of kraken van onderdelen bij temperatuurwisselingen. Als het geluid verandert of luider wordt, controleer of het apparaat waterpas staat en of er voorwerpen tegenaan staan.

Hoe verwijder ik de deuren van de FRS2021 om hem te verplaatsen?

Verwijder eerst de afdekplaat onderaan. Wip het kapje van het bovenste scharnier los met een schroevendraaier. Draai de scharnierbout 3-4 slagen los en trek de stekkertjes los. Til de deur recht omhoog. Let op: bij de vriesdeur eerst de waterslang door het onderste scharnier steken bij terugplaatsen.

Hoe maak ik de ijsblokjesmaker schoon en gebruik ik hem?

Vul de ijsblokjesmaker met water tot de vullijn. Draai de knoppen met de klok mee als de ijsblokjes klaar zijn. Gebruik de bewaarbak niet voor grote ijsblokken. Reinig de maker en bak regelmatig en droog ze goed.

Waarom is er condens of rijp in mijn koelkast?

Condens ontstaat bij hoge luchtvochtigheid, als de deur te lang open staat, of als natte producten niet zijn afgedekt. Dit is normaal. Rijpvorming kan optreden als de deurafdichting niet goed sluit. Reinig de rubbers en controleer of de deur goed sluit.

Hoe stel ik de deuren waterpas?

Gebruik een kruiskopschroevendraaier om de stelpootjes aan de onderkant te draaien. Als de vriesdeur lager hangt, draai het linker pootje met de klok mee. Bij de koeldeur draai het rechter pootje. Bij grotere afwijkingen de scharnierboutjes losdraaien en stelmoeren gebruiken.

Waarom bevriezen producten in het koelgedeelte?

Dit kan gebeuren als de omgevingstemperatuur onder 5°C is, of als de temperatuurstand te hoog staat. Zet de temperatuur lager (bijv. middenstand) en plaats vochtige producten niet direct bij het koude luchtgat.

Hoe vervang ik de binnenverlichting?

De lampen mogen alleen door de servicedienst worden vervangen. Toch kunt u zelf de kap verwijderen: voor de vrieslamp draait u de schroeven onder de kap los en trekt u de kap naar voren. Voor de koellamp wipt u het kapje los met een platte schroevendraaier. Neem contact op met de leverancier voor vervangende lampen.

Mijn koelkastkoelt niet goed, wat kan ik doen?

Controleer of de stekker in het stopcontact zit, of de temperatuur niet per ongeluk op laag staat, of de koelkast niet in de zon of naast een warmtebron staat, en of er voldoende ruimte (10 cm) achter het apparaat is. Als dat niet helpt, bel de servicedienst.

Kan ik de koelkast zelf repareren als het netsnoer beschadigd is?

Nee, neem direct contact op met de leverancier. Een beschadigd snoer mag alleen door een bevoegde monteur worden vervangen om elektrische schokken of brand te voorkomen.

GEBRUIKSAANWIJZING FRS2021 DAEWOO

Bewaar deze handleiding voor de veiligheidsinstructies!

■ Lees de handleiding zorgvuldig door voor het ingebruiknemen. Bewaar de handleiding op een toegankelijke plaats.

Andere pictogrammen

Net verwideren of demonteren

Trek de stekker uit het stopcontact.

Waarschuwt voor risico's waarbij verwondingen of materiele schade het gevolg kunnen zijn.

Wat u niet moet doen..

Neem deze instructie in acht!

Opmerking

Voorkom gevaren: Laat het netsnoer bij beschadiging vervangen door de leverander of een bevoegd monteur.

WAARSCHUWING

Zorg dat het netsnoer niet afgeklemd kan worden onder de koel-vrlescombinatie of andere (zware) voorwerpen.

Zorg dat het netsnoer niet kan worden geknikt.

- Als het netsnoer beschadigd is en de aciers blootliggen, kan een elektrische schok of brand optreden.

Sluit niet meer apparaten aan op hetzelfde stopcontact.

- Hierdoor kan oververhitting en/of brand ontstaan. Gebruik het geaarde stopcontact alleen voor de koel-vriescombinatie.

Raak het snoer of de stekker nooit met natte handen aan.

● Als u dit doet, kunt u een elektrische schok krigen.

Gebruik nooit een beschadigde stekker of snoer, of een loszittend stopcontact.

- Er bestaat anders gevaar voor brand, elektrische schokken of ernstige verwondingen.

De koel-vriescombinatie moet geaard worden.Sluit hem aan op een geaard stopcontact.

- Er bestaat anders gevaar voor elektrische schokken.

Trek de stekker nooit aan het snoer uit het stopcontact.Trek altijd aan de stekker zelf.

WAARSCHUWING

Laat het snoer van de stekker naar beneden hangen.

- Als u het omhoog leidt, kan het afgeklemd worden. Hierdoor kan het beschadigd raken met elektrische schokken of brand als gevolg.

Plaats de koel-vriescombinatie niet op een natte vloer of in en vochtige ruimte.

- De elektrische isolatie kan verzwakken, met elektrische schokken als gevolg.

Leid het netsnoer nooit over verwarmingen en laat het die ook niet raken.

- Hierdoor kan het snoer beschadigd raken met elektrische schokken of brand als gevolg.

Controleer of het stopcontact stevig aan de wand is bevestigd.

- De isolatie van de elektrische bedrading kan verzwakken, met elektrische schokken als gevolg.

Glet of sproel noolt water in de koel- vriescombinatie (zowel in het interieur als in de verdere behulzing).

- De elektrische isolatie kan verzwakken, met elektrische schokken als gevolg.

Plaats geen voorwerpen die vloelstof bevatten boven op de koel-vriescombinatie.

- De vloestof kan in de koel vriescombinatie stromen met elektrische schokken of beschadigingen als gevoig.

Laat kinderen niet aan de koelkastdeuren gaan hangen.

- De koel-vriescominatie kan kantelen en hen verwonden.

Probeer geen schappen of vakken in de compartimenten te verplaatsen terwijl er nog iets op staat.

- Harde voorwerpen van glas of metaal kunnen valen en verwondingen of beschadigingen aan de glazen schappen en andere delen van het internieur veroorzaken.

Probeer de koel-vriescombinatie nooit zell te repareren, te demonteren of aan te passen.

- U kunt zich verwanden of de koelvriescombinatie beschadigen. Laat onderhoud uitvoeren door een bevoegd monteur.

Bewaar geen onvlambare gassen of vloelstoffen in de koel-vriescombinatie.

Gebruik geen lichtontvlambare gassen, benzine, verdunners, gasolle of sprays in de omgeving van de koel-vriescombinatie.

- Er bestaat dan gevaar voor brand, beschadigingen of verwondingen

Als er in de omgeving van de koelvriescombinatie of in de keuken een gaslek ontstaat, moet de ruimte onmiddellijk goed geventileerd worden. Raak daarbij nelsnoeren of stekkers niet aan.

WAARSCHUWING

Medicijnen of monsters voor wetenschappelijk onderzoek die een strikte temperatuurbeheersing vragen, kunnen niet in deze koel-vrlescombinatie bewaard worden.

Steek geen handen of vingers in de onderkant van de koel-vriescombinatie, zeker niet aan de achterkant.

- U kunt zich verwonden aan scherpe metalen randen of een elektrische schok krijgen.

Vervang zekeringen en lampen niet zelf. Waarschuw de servicedlenst.

Neem direct contact op met de leverancier als het netsnoer beschadigd of doorgesneden is.

Verwijder de Isolatiestrips van de koelkastdeuren voordat u de koelkast afdankt.

- Kinderen kunnen in een weggegoorde koelkast opgesloten raken en stikken. Laat het apparaat nooit meer dan een paar dagen onbewaakt staan.

VOORZICHTIG

Trek de stekker uit het stopcontact als de koel-vrlescombinatie gedurende langere tijd niet wordt gebruikt.

Raak verpakkingen, in het bijzonder metalen, en voedselproducten uit het vriesgedeelte nooit met natte handen aan.

- Dit kan blaren en brandwonden door bevriezing veroorzaken.

Eet geen bedorven voedsel.

- Voedselproducten die te lang bewaard worden kunnen bederven.

Zet nooit flessen en glazen potten in het vriesgedeelte.

● Glazen potten en flessen kunnen kapot springen en verwondingen verporzaken.

Als de koel-vriescombinatie verplaatst wordt (liggend of gekanteld), zijn daarvoor twee personen nodig. (Een houdt daarbij de handvatten boven aan de achterkant vast; de ander het handvat aan de onderkant.)

Als het apparaat bij andere delen wordt getild, bestaat het gevaar dat het uit de handen glijdt

Til eerst de pootjes van de vloer voordat u de koel-vriescombinatie verplaatst.

- De pootjes kunnen de vloer beschadigen. Als u het apparaat over grotere afstand verplaatst, moet u de interisurdelen met plakband vastzellen.

- De delen kunnen elkaar anders beschadigen.

Installatieaanwijzingen

*Lees deze veiligheidsinstructies zorgvuldig en volg de aanwijzingen op.

Voorzorgsmaatregelen bij installatie en aansluiting op het lichtnet.

■ Om brand, elektrische schokken of lekkage te voorkomen

Plaats de koel-vriescombinalie nooit op een natle vloer of op een plaats waar water makkelijk blijft staan.

2 Controleer het volgende voordat u de stekker in het stopcontact steekt

- Controleer of het stopcontact waarop u het apparaat aan gaat sluiten, gesard is.

- Sluit de koel-vriescombinatie niet op hetzelfde stopcontact aan als andere apparaten.

3 Gebruik geen verloopstekker of verlengsnoer.

4 Zorg dat het snoer niet afgeklemd kan worden door andere (zware) voorwerpen.

- Als u, nadst u de steiker in het stopcontact heeft gestoken, bij de koel-viescombinatie een vreemd geluid of een sterke

chemische geur constateert, moet u de steker direct weer uit het stopcontact trecken. Waarschuw onmiddelijk de servicedienst.

- Wach afijd 5 minuten voor u de stekker opneuw in het stopcontact sleekt. U voorkomt daarmee schade aan de compressor en de stiektstven unorganissen van de uit een ompleinatie

de elektrische voorzienigen van de KAF-Beccutionatie. Lond de kael vlascoemblicte en consulting komt 5.7 uit en fremmacht ukenzen voorlist u or pracht van inleet

Laat de kcel wieschonhaile na santszing deist 2-3 door de teimpelation kunnen kabeld 4 en prabodeminegt. (Ais de koel vjesembirgste voor het eerst in gehu is gengmaen wordt, kurrea de plaste erderleien een wat vrasmd uiven

Deze geur verdwijnt naarmate de deuren vaker gespend worden i

Voorzorgsmaatregelen bij het gebruik

■ Lees en bewaar de handleiding om verwordingen, brand en elektrische schokken te kunnen vermijden.

■ Accessoires

Eierdos Eiernek Handeiding

wateraansuiting

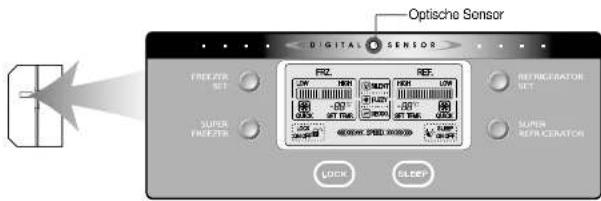

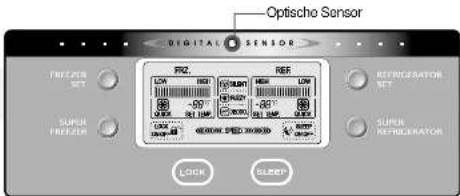

Bedienen paneel

De optische sensor in de bovankant van het canseel meer de lichtslerkle in de omgeving van de koel-vrielscombinatie.

-Als de sensor constateert dat het donker is (nacht), surf de "stille stand". De kostvries combinatie werk op een zo laag mogelijk niveau, zodat hij minder geluid maakt. [Opmerking] Zong dat de optische sensor niet algedev wordt door bijvoorbeald aan memobriefje.

FUZZY

Dit lampje laatzien der het digite regalsysteem van de koel-vriescombinatie werk. (Het brandt altijd als de koel-vriescombinatie in werking is.)

DEODO

Als de koel-viescombinatie aan staat, werk de geuverdrijving.

Kinderen kunnen in hun spel op de toelsen van

het beclaringscanee! druksen en daarmes de

temperatur of de l'incle v

- Dru is on deze links om het proasplicje

vergrendalen

- Druk langer dan 1 seconde nogmaals op de

toers om het paneel weer te ontgrendelen

De snelkosimodus voor een goede temperaluurhand-having start automatisch als u veel producten tegelijk in de koetmiescomionate legt. of warneer u de daur vaak opant.

Druk op de Sleep-foets als u wil dat de koel-

vriescombinatie helemaal stils

Deze stand bijt maximal 12 uur ingeschakeld

waarna de vooral ingeslaide stand weer word.

geachveerd

Ade de srie stand af wil s/o beleit erlot, o nograals op de toets, waarne de vooral ingestelde stand weer wordt geactveerd.

- De binnenverlichting van de koel-vriescombinatie gaat uit als de deur langer dan 10 minuten open bijft staan.

● Als een van de deuren van de koel-viescombinatie langer dan een miruut open blijft staan, klinkt het

deuralarm gedurende vijf minuten met een onderbreking van een minuit.

LCD-achtergrondverlichting

De LCD-achtergrondverlichting gaat in de volgende gevallen branden om de bediening van het paneel te vergemakkellijken:

● Zodra de koel vriescombinatie wordt aangesloten
- Als u op een toets drukt (De achtergrondverlichting gaat eerst aan: pas daarna wordt de toets geactiveerd.)
● Als u de deur opent

Als u op een toets drukt terwij de achtergrondverichting uit is, gaat de verichting eerst aan en wordt geen enkele toestunctie gestaat

Om energie te besparen gaat de LCD-achtergrondverlichting in de volgende gevallen uit:

● 1 minuut nadat de stekker in het stopcontact werd gestoken
● 10 seconden nadat de deur is gesloten
- Als er gedurende 1 minuut niet meer op een toets is gedrukt
Als u het LCD display onder een andere hoek dan recht van voren bekijkt, kan de weergave vaag, of niet leesbaar zijn.

Temperatuur regelen

*Als de koel-vriescombinatie voor de eerste keer wordt aangesloten, is de stand van de temperatuurregeling gemiddeeld.

Vriesgedeelte

Druk op de FREEZER SET-toets om de stand van de temperatuurregeling in onderstaande volgorde te wijzigen.

Volgorde temperatuuregeling<<>>

Druk op de SUPER FREEZER-toets als u het vriesgedeelte sneller wilt laten vriezen. Het pictogram QUICK gaat branden.

Druk nogmaals op de toets om de snelle stand uit te schakelen.

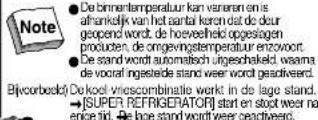

- De binnentemperatuur kan varieren en is afhankelijk van het aantal keren dat de deur geopend wordt, de hoeveelheid opgeslagen producten, de opgevingslemperatuur gezvoord

- De stand wordt automatisch uitgeschakeld, waarna de vooraf ingestelde stand weer wordt geactiveerd.

Bijvoorbeeld) De koel-vriescombine werkt in de lage stand. → [SUPER FREEZER] start en stopt weer na enige tijd. → De lage stand word: weer geactiveerd.

Koelgedeelte

Druk op de REFRIGERATOR SET-toets om de stand van de temperatuurregeling in onderstaande volgorde te wijzigen.

Volgorde temperatuurregeling <<<

Druk op de SUPER REFRIGERATOR-toets als u het koelgedeelte sneller wilt laten koelen. Het pictogram QUICK gaat branden. Druk nogmaals op de toets om de snelle stand uit te schakelen.

Enige 10. De lage stand wolt weer geactivelt. Opmerking Als de omgevingstemperatuur lager is dan 5°C kunnen producten in het koe gedeelte bevriezen.

Gebruik van de onderdelen

■Groentelade & koudevak

- De bovenste lade in het koelgedeeite kan naar behoefte worden gebruikt als koudevak of als groentelade. De temperatuur in het koudevak is iets lager dan die in de groentelade, zodat u voedselproducten langer vers kunt houden.

■ Voor groentelade

■ Voor koudevak

■ Controleer de stand van de schakelaar.

● Als u groanten of fruit bewaart in een koudevak, kan hat bevriezen.
● Als u vs te lang in een koudevak bewaart, gaat de kwalteil achteruit. Bewaar vs in het vriesgedeette.
●Plasts producten niet te dient of het koudeluchsgat, anders wordt de lucenterouatie belemmerd.

■IJsblokjes Maker

① Trek de ijsblokjes maker erult en vul het met water

●Vul niet te veel water, anders raken de ijsblickjes aan elkaar vast en zijn ze mogelijk os te krijgen.
●Houd in de gaten om niet boven de valarlijn, gemarkeerd met een pij, te gaan wanneer water wordt bijgevud.

②Als de ijsblokjes klaar zijn, draal de knoppen met de klok mee om ze los te krijgen

●As de ijsblokjes niet markelijk eruit vallen, draal dan de knoppen een aantal keer helemaal tot het eind.
- Draai niet aan de knoppen voordat de isbrokjes gemeakt zijn. Je krijgt dan bevinzing in de ijschap en bewaardoos.

③ Gebruik de ijsblokjes bewaardoos niet om een grote blok Ijs te maken, deze kan kapot gaan.

Haal de bewaardoes erult, reïnlg en droog het als het niet gebruikt wordt ( voor een lange periode ).

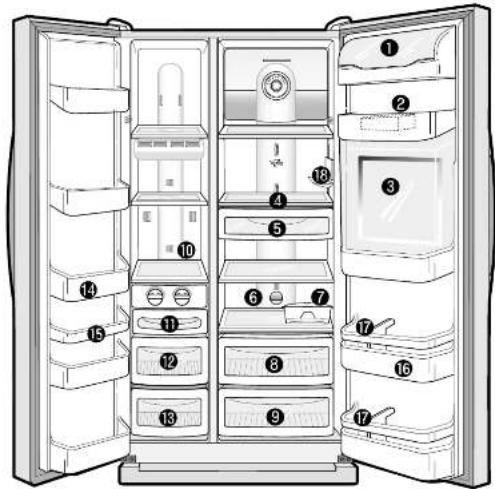

■Onderdelen

Voor het bewaren van zuivelproducten zoals boter en kaas.

② Klein vak

Voor het bewaren van kleine verpakte producten

③ Verfrissingenvak

(Alleen bij sommige modellen) Voor blkjes water of frischrank, die vaak genomen worden

④ Schappen van het koelgedeelte

(gehard glas)

voor het bewaren van gewone voediselproducten

⑤Koud compartment

Voor het tijdelijk bewaren van voedselproducten de gebruik sklaar zijn (vlees, vis enz.)

⑥Keuzeknop voor koudevak

of groentevak

Opmerking

● Pak geen voorwaren uit het vriesgedeelle met nalle handen.
- Dit kan blaren en transwonden door bevriezing veroorzaken
- Medicinen of monsters voor wetenschappelijk onderzoek kunnen met in deze koel-vriescombinatie bewaard worden.
● Bewaar geen groenten in het koudevak, omdat ze daarin kunnen bevriezen.

Note

- De eierdoos kan op een willekeurige schap in het koelgedeelte worden geplealst.

⑦ Verplaatsbare eierdoos

Plaats de eierdoos waar u dat hancig vindt.

(Gebruik de doos niet voor het bewaren van ijsbiokjes en zet hem niet in het vriesgedeelte.)

⑧ Groentelade & koudevak

Zie pagina 7

⑨ Fruitlade

Voor het bewaren van fruit

⑩ Schappen van het vriesgedeelte ( gehard glas )

Voor het bewaren van bevoren producten zoals vlees,vis, consumptie-ijs...

IJsblokjes maker & IjsBlokjes bewaarbak

As de ijsblokjes klaar zijn, draai dan de knop met de klok mee om ze los te krijgen. - - pagina 7.

⑫ Droogvak van het vriesgedeelte

Voor het tijdelijk bewaren van gedroogde producten zoals gedroogde ansjovis enzovoort.

⑧ Vleeslade van het vriesgedeelte

Voor het bewaren van vlees of kip in

diepvieszakken.

14 Deurvak vriesgedeelte

Voor het bewaren van bevoren producten

(Bewaar geen consumptie-ijjs of lang te bewaren producten in het bovenste deurvak.)

⑮ Klein deurvak vriesgedeelte

Voor het bewaren van kleine bevoren producten

16 Deurvak van het koelgedeelte

Voor het bewaren van gekoelde producten zoals melk, vruchtensap, bier enzovoort.

⑰ Reling van het deurvak

Om te voorkomen, dat hoge producten uit het vak vallen.

Wijnrekje

Bewaren van producten

Was voedsel voordat u het in de koelkast legt.

Vercieel producten in kleinere stukken als dat mogelijk is en verpak die apart.

Plaats nahe of vochtige producten vooraan op de schappen (aan de kant van de deur).

● Als ze le dicht bij het koudeluchtgat staan, kunnen ze bevriezen.

Warme of hete producten moeten eerst alkoeien voordat u ze in de koelkast zet. Hierdoor bespaart u energie en blijft de koelkast beter op temperatuur.

Wees voorzichtig met het opslaan van tropische vruchten zoals bananen en ananas, maar ook tomalen, omdat de kwaliteit daarvan snel achteruit gaat bij lagere temperaturen.

Laat voldende ruimie tussen de producten. Als ze te dicht tegen elkaar liggen wordt de circulaire van koude lucht belommend en functioneert de koeling niet goed.

Dek voedsel af om geurtjes te voorkomen.

Onderhoud & schoonmaken

De lampen van de binnenverlichting vervangen

De lampen mogen alleen vervangen worden door de technische dienst van de leverancier of een vergelijkbaar gekwalificeerde instantie.

De lampen van het vriesgedeelte vervangen

Verwijder de aldekkapjes van de schroeven aan de onderkant van de lampenkap met een kleine plate schroevendraaier.

Verwijder de 2 schroeven van de lampenkap.

Houd de lampenkap aan de onderkant vast en trek hem naar voren.

Verwissel de lampen. ■ Monteer de kap weer in de omgekeerde volgorce.

De lampen van het koelgedeelte vervangen.

De verlichting in de bovenkant van het koelgedeelte

Verwijder de azidekapjes van de schroeven aan de onderkant van de lampenkap met een kleine, platte schroeverdraier.

Verwijder de schroeven van de lampenkap.

Houd de lampenkap aan de onderkant vast en trek hem naar voren.

Verwissel de lampen. • Moneer de kap weer in de omgekeerde volgorde.

De verlichting in de onderkant van het koelgedeelte

Wip de onderste hoek van het lampenkapje naar buiten met een kleine, platte schmewendraaler

Houd het kapje naar achteren en trek het eruit.

Verwissel de lampen. e Monteer de kap waar in de omgekeerde volgorde.

Voordat u de servicedienst waarschuwt...

Loop eerst de onderstaande tabel voor het oplossen van problemen door voordat u de servicedienst waarschuwt.

Probleem

Het apparaat wordt niet koud van binnen. Het vriezen en koelen is onvoldoende.

Mogelijke oorzaak Handeling

①Zit de stekker in het stopcontact?
② Is de temperatuur op de lage stand ingesteld? ③ Staat de koelkast in de volle zon of naast een verwarmingsapparaat?
④Is de ruimte tussen de achterkant van de koelvriescombinatie en de wand is krap?

① Steak de steiker in het stopcontact.
② Zet de temperatuur op midselmang of hoog. ③ Verplaats de koelkast naar een schaduwrijke piek of weg van de verwarming.
Last 10 cm of meer ruimte tussen de achterkant van de kost-vriescombinale en de wand.

Producten in de het koelgedeelte bevriezen.

① is de temperatuur op de hoge stand ingestekt? ② is de omgevingtemperatuur te laa?
③Is een vochtig product is dicht op het koudeuchtgal geplaals1?
① is de temperatuur op de hoge stand ingestekt? ② is de omgevingtemperatuur te laa?
③Is een vochtig product is dicht op het koudeuchtgal geplaals1?

① Zet de temperatuur op middeimaig of laag. ② Als de omgeving lager dan 5°C is, kunnen producten bevriezen. Verplaats het apparaat naar een plek waar de temperatuur hoger is.
② Plaals nette of vochtige producten aan de kant van de deur.

② Laal voldoande ruimte over
② Zet het voorwerp iets van de koelviescombinatie af.
② Laal voldoande ruimte over
② Zet het voorwerp iets van de koelviescombinatie af.

De koel-vriescombinatie maakt een vreemd geluid

① Is de ondergrond van de koel-viascombinatie niet vlak?
② Is de ruimle lussen de achterkant van de koevriescombinatie en de wand te erap? ③ Staat er iets anders tegen de koevriescombinatie aan?
② Is de ruimle lussen de achterkant van de koevriescombinatie en de wand te erap? ③ Staat er iets anders tegen de koevriescombinatie aan?

① Verplaats de koel-viesoombinatie naar een vlakke ondergrond.
① Verplaats de koel-viesoombinatie naar een vlakke ondergrond.

Er komt een (vieve) geur uit het apparaat

① Is een voedse product niet afgedakt? ② Liggen er voedselresten op de schappen of in de vakken?
③Wordt een product te lang bewaard?
- Is een voedse product niet afgedekt?
②Liggen er voedselresten op de schappen of in de vakken?
③Wordt een product te lang bewaard?

① Maak de schappen regemaltig schoon. ② Als de gour in net materiaal trekt kan dat net mabelijk meer worden schoongamaak.
② Bewaar voedsel niet te lang.Een koekast houdt voedsel niet ecuwig vers.

lets vreemds?

Geen zorgen, hier is het antwoord.

Wat is er aan de hand		Uitleg
WarmDeur Plakt	De voor- en zijkant van de koel-vriescombinatie voelen warm aan.	● In de buitenwand van de koel-vriescombinatie lopen buisjes van het koelsystem, die voorkomen dat zich condens vomt op de buitenkant van de kast.
	De deuren gaan moeilijk open.	● Als u de deur sluit en direct daarna weer opent, kan de deur moeilijk geopend worden. Warne lucht is naar binnen gestroomd en zorgt voor een drukverschit. Wacht een minuut; daarna zal de deur makkelijker open gaan.
Vreemd geluid	Hot klinkt alsof or water uit de koel-vriescombinatie stroomt.	● Als de compressor gaat draaten of slopt, kan de koelvoelstof die door de buisjes stroomit een dergelijk geluid maken. ● Het geluid kan worden veroorzaakt door dooiwater. (Deze koelkest beschikt over een automatisch ontdoor system.
	Er kraakt iets of er klinkt een klikkend geluid	● De delen van het interieur krimpen en zetten uit als gevolg van temperatuwisselingen bij het afkoelen van de binnenkant of als de deur wordt geopend. Daar kan het geluid door worden veroorzaakt.
	Er klinkt een zoemend geluid.	● De compressor of de ventilatoren voor de luchtirculatie kunnen een dergelijk geluid maken. (Als de koel-vriescombinatie niet vlak staat, kan het geluid versterkt worden.)

Condens of rijp op de wandenvof de verpakkingen in hetkoel- en vriesgedeelte .	Rijp en/of dauworming kan in de volgende gevalenoptreden:● Hoge omgevingstemperatuur envof hoge luchtvochligheid rondom de koel-vriescombinatie.● Als de deuren te lang open zijn● Producten met veel vocht zijn niet afgedekt.● Het zeilde verschijnsel treedt op als u koud waterin een glas giet. Er voort zich dan condens op debutenkant.
Condens op de lampenkapjes	● De lamp wordt warm als hij aan is. Als de deurenlang open zijn geweest, voort zich condens aisgevolg van het temperatuurverschil.
Condens op het oppervlak vande kast.	● Als de lucht rond de koel-vriescombinatie erg vochtigis, condenseert dat vocht op het oppervlak van dekast.

Installatie voorbereiden

Controleer eerst of de koel-vriescombinatie door de betreffende doorgangen past.

	Afmetingen (inclusief deurgrepen)
FRS-2021 /2041	(Breedte x diepte x hoogte 928mm 816mm 1808mm
FRS-2421/2441	(Breedte x diepte x hoogte 928mm 896mm 1808mm

- Een geschikte plek zoeken

Voldoende ruimte tussen de achterkant van de koel-vriescombinatie en de wand voor onbelemmerde luchtcirculatie.	Vermijdt de volle zon.

● Volg de verdere installatie-instructies, als de locatie klaar is.

Als de omgevingstemperatuur van de koel-vriescombinatie te laag is (onder 5°C) kunnen producten in het koelgedeelte bevriezen of wordt de normale werking van de koel-vriescombinatie belemmerd.

Volg onderstaande stappen, als de koel- vriescombinatie niet naar binnen past.

De deur van het vriesgedeelte verwijderen

Verwijder eerst de afiekplaat onder aan de voorkant, als deze bevestigd is.

1 Wip het kapje van het bovenste scharnier los met een schroevendraaier. Steek een dunne schroevendraaier in de groef aan de zijkant van het kapje om het te verwijderen..

2 Draal de bevestiging van het bovenste schamier 3 tot 4 slagen tegen de klok in. Trek de verbindingsstekkertjes los.

3 Til de voorkant van het scharnier op om deze te verwijderen en leg het weg. Wees voorzichtig! Als de scharnier verwijderd is dan de daur naar voren vallen.

4 Zorg dat u de waterslang niet beschadigt als u de deur verwijdert.

De deur van het koelgedeelte verwijderen

1 Wip het kapje van het bovenste scharnier los met een schroevendraaier. Steek een dunne schroevendraaier in de groef aan de zijkant van het kapje om het te verwijderen.

2 Draal de bevestiging van het bovenste scharnier 3 tot 4 slagen tegen de klok in. Trek de verbindingsstekkertjes los..

3 Til de voorkant van het schamier op om deze te verwijderen en leg het weg.

4 Til de deur recht naar boven en leg hem weg.

De deur van het vriesgedeelte terugplaatsen

1 Steek de waterslang eerst door het gat in het onderste schamier.

2 Laat dan het gat in de deur van het vriesgedeelte over de pen van het onderste scharnier zakken.

3 Druk de deur aan de bovenkant tegen de kast en steek de pen van het scharnier in het gat boven op de deur van het vriesgedeelte. (Plaats eerst de achterkant van het schamier in het uitstekende profiel en steek daarna de pen in het gat.)

4 Draai de bevestiging van het scharnier vast. Steek de verbindingsstekkertjes in elkaar en bevestig de aardedraad.

De deur van het koelgedeelte terugplaatsen

1 Laat het gat in de deur van het vriesgedeelte over de pen van het onderste scharnier zakken.

2 Druk de deur aan de bovenkant tegen de kast en steek de pen van het schamier in het gat boven op de deur van het vriesgedeelte. (Plaats eerst de achterkant van het schamier in het uitstekende profiel en steek daarna de pen in het gat.)

3 Draai de bevestiging van het schamier vast.Sleek de verbindingsstekkertjes in elkaar en bevestig de aardedraad. Druk het kapje van het schamier op zijn plaats

De koel-vriescombinatie waterpas zetten & de deur bijstellen(indien nodig)

- Als de deur van het vriesgedeelte lager hangt dan die van het koelgedeelte...

1 Steek een schroevendraaier met een platte kop in een groef van het linker poolje (onder het vriesgedeelte) en draai het poolje met de klok mee tot de deur recht hangt.(Draai met de klok mee om de deur hoger te stellen en legen de klok in om de deur te laten zakken.)Voer de volgende stappen uit als de deur bij stap 1 nog niet recht hangt.

2 Open de deuren en verwijder de afdekplaat aan de onderkant.

3 Draai de 3 scharnierboutjes (1 links en 2 rechts) een beetje los.(Draai ze er niet helemaal uit.) Sleek een inbussleutel in de stelmoer en draai met de klok mee tot de deur recht hangt.

4 Draai de schamierboutjes vast en breng de afdekplaat weer aan.

- Als de deur van het koelgedeelte lager hangt dan die van het vriesgedeelte ...

1 Steek een schroevendraaier met een platte kop in een groaf van het rechter pootje (onder het koelgedeelte) en draai het pootje met de klok mee tot de deur recht hangt.(Draai met de klok mee om de deur hoger te stellen en tegen de klok in om de deur te lalen zakken) Voer de volgende slappen uit als de deur bij stap 1 nog niet recht hangt.

2 Draai de 3 scharnierboutjes (2 links en 1 rechts) een beetje los. (Draai ze er niet helemaal uit.) Steek een inbussleutel in de stelmoer en draai met de klok mee tot de deur recht hangt.

3 Draai de schamierboutjes vast en breng de afdekplaat weer aan.

Front Cover

Bevestig de aldekplaat aan de voorkant met schroeven, nadat de koel-vriescombinatie is gainstalleerd en de deuren recht zijn gehangen. Klik de aldekplaat op de kast en draal de schroeven vast.

De voorkant van de koelkast most een heel klein beetje hogere staan dan de achterkant om het sluiten van de deur te bevorderen. Als de voorkant echter te ver omhoog gebracht wordt om een deur recht te zetten, kan het openen van de deuren bekemmerd worden.

HANDLEIDING

CFC-Free

FRS-2021IAL
FRS-2021WAL
FRS-2021EAL
FRS-2021CAL
FRS-2421IAL
FRS-2421WAL
FRS-2421EAL
FRS-2421CAL

FRS-2041IAL
FRS-2041WAL
FRS-2041EAL
FRS-2041CAL
FRS-2441IAL
FRS-2441WAL
FRS-2441EAL
FRS-2441CAL

INHOUD

Bewaar deze handleiding voor
de veiligheidsinstructies 1\~3
Installatieaanwijzingen 4
Bedieningspareel 5
Temperatuur regelen 6
Gebruik van de onderdelen 7\~10
Onderhoud & schoonmaken 10×11......
De lampen van de
binnenverlichting vervangen 12
Voordat u de servicedienst waarschuwt 13
lets vreemds?
Geen zorgen, hier is het antwoord 14
Installatie voorbereiden 15
Volg onderstaande stappen, als de
koel-vriescombinatie niet naar binnen past. .....16\~19
De koel-vriesombinatie waterpas zetten
& de deur bijstellen (indien nodig.) 20

Lees de handleiding zorgvuldig door voordat u de koelkast in gebruik neemt. U bevordert daarmee uw veiligheid en een optimaal gebruik van de koel-vriescombinatie.

Code: S201-00

Dubbeldeurs koel-vriescombinatie
