GEBRUIKSAANWIJZING DC7583 ASKO

HartelijkdankdatuvoorditkwaliteitsproductvanASKO hebtgekozen.

Wijhopendatdemachinejarenlangaanuwwensenen verwachtingenzalvoldoen. Scandinavischdesigniseen combinatievanhelderelijnen, alledaagsefunctionaliteiten hoogstaandekwaliteit. Ditzijndehoofdkenmerkenvalan onzeproductenenderedendatonzeproductenwereldwijd zogeliefdzijn.

Omoptimaalprofijtvanuwnieuwemachinetehebben, raden wijuaandezebedieningshandleidingtelezenvoordatude machinegaatgebruiken. Debedieningshandleidingbevat ookinformatieoverhoeuhetmilieukuntbeschermen.

ASKO DC7573, 7583

Inhoudsopgave

	4Veiligheidsinstructies		18Bedienin
Veiligheid	4	Sorteer de kledingstukken	18
Een programma onderbreken	4	Kledingstukken plaatsen	18
Verpakkingsmateriaal	4	Sluit de deur van de droogkast en zet de hoofdschakelaar aan.	18
Recycling	5	Programmakeuze	19
	6Beschrijving van de droogkast		19
	7Bedieningspaneel		19
	8Montagegebied		20
	9Elektrische vereilsten		20
Aansprakelijkheid gebruiker	9	Als het droogprogramma is beëindigd	20
Elektrische aansluiting	9		21Onderho
	10Aansluiten op de ventilatie		21
De vochtige lucht kan op twee manieren worden afgevoerd:	10	Wanneer de droogkast niet wordt gebruikt	21
	12Installatie		22Probleme
Uitpakken	12	De machine wil niet starten	22
Een complete levering bestaat uit	12	Oververhittingsbeveiliging	22
Aanbevolen gereedschap	12	Het drogen duurt te lang.	22
Montageset	13	De kledingstukken worden niet droog of zijn te droog.	22
Plaatsen	14
Waterpas zetten	14	Foutmeldingen	22
Bevestigen	14		23Onderho
	15Droogkast inbouwen		24Technisc
Aansluiten op de ventilatie	16	Technische gegevens	24
	17Deurophanging		25
Draairichting deur veranderen	17	Luchtafvoer/-toevoer	25
		Productiestandaarden	25
		Luchtopening bij inbouw	25

Inhoudsopgave

	28Beknopte handleiding
Textiel	28
Zet de hoofdschakelaar aan.	28
Hang het wasgoed op	28
Kies een programma en evt.gewenste opties.	28
Druk op de Start-toets.	28
Droogprogramma beëindigd	28
Als het droogprogramma isbeëindigd	28

Lees de Gebruiksaanwijzing en bewaar deze op een veilige plaats

- De elektrische installatie, indien vereist, mo worden uitgevoerd door een gekwalificeerde elektromonteur.

- De droogkast mag uitsluitend worden voor drogen zoals beschreven in deze handleiding.

- De droogkast moet binnen worden geïnstalleerd of opgeslagen.

- Reparaties en onderhoud op het gebied veiligheid of prestaties moeten door een gekwalificeerd persoon worden uitgevoerd.

- Beschadigde netvoedingskabels mogen uitsluitend worden vervangen door een gekwalificeerde elektromonteur.

- Voldoende ventilatie is vereist om te voorkomen dat rook van open vuur of van apparaten die andere brandstoffen gebruiken, in de ruimte komen waar de droogkast staat.

- Kleding en textiel die zijn besmeurd met spijsolie, aceton, alcohol, benzine, kerosine, vlekkenverwijderaar, terpentijn, was en wasverwijderaar, moeten in heet water met extra wasmiddel worden gewassen voordat ze in de droogkast gaan.

- Artikelen zoals schuimrubber, latex, kunststo met rubber beklede artikelen en kledingstukl en kussens met schuimrubbervulling mogen niet in de droogkast worden gedroogd.

- Wasverzachters of soortgelijke producten moeten worden gebruikt overeenkomstig de aanbevelingen van de wasmiddelfabrikant.

- De droogkast is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysieke of geestelijke capaciteiten of een gebrek aan ervaring en kennis. Deze personen moeten instructies ontvangen over het gebruik

van de droogkast van een persoon die verantwoordelijk is voor hun veiligheid.

• Houd kinderen onder toezicht om ervoor te zorgen dat ze niet met de droogkast spelen.
• Houd het gebied rond het afvoerkanaal vrij \ stof en vuil.
• Maak de binnenkant van de droogkast regelmatig schoon.

WAARSCHUWING!

Schakel de droogkast nooit uit voordat het gehe ijkprogramma is afgerond. Indien u dit toch doet, dient u het wasgoed onmiddellijk uit de droogka te halen en uit te spreiden zodat het kan afkoelen.

Veiligheid van

- De wasdroger mag niet worden gebruikt voor kledingstukken of textielartikelen die thuis chemisch zijn gereinigd, of materiaal dat reststoffen of brandbare vloeistoffen bevat. - De droogkast is voorzien van een oververhittingsbeveiliging. Deze schakelt de machine uit als de temperatuur te hoog worden lampen

Een programma onderbreken

U kunt een droogprogramma stoppen door:

• Open de deur. De droogkast zal dan automatisch stoppen.
• op de hoofdschakelaar te drukken.
  • Druk drie seconden op de Stop-toets.

Om het droogprogramma te hervatten, sluit u deur en drukt u op de Start-toets.

Als gevolg van het stoppen en herstarten van programma, kan het wasgoed te vochtig of te droog zijn.

Verpakkingsmateriaal

Gelieve verpakkingsmateriaal te sorteren overeenkomstig de plaatselijke voorschriften.

Recycling

De droogkast is zodanig ontworpen dat deze geschikt is voor recycling. Om letsel te voorkomen, dient de droogkast onbruikbaar te worden gemaakt nadat is besloten dat deze niet meer wordt gebruikt. Neem contact op met de plaatselijke autoriteiten voor informatie over waar en hoe de droogkast kan worden gerecycled.

Beschrijving van de droogkast

1 Hoofdschakelaar
2 Programmakiezer
3 Optietoetsen

4 Display 5 Start 6 Stop

6 Stop

Montagegebied

• Als de droogkast moet worden aangesloten 595 op het afzuigsysteem, dan moet dit in de ruimte 127 voor handen zijn.
• Binnen een straal van 2 m van het bovenste gedeelte van de droogkast moet een stopcontact met aarding aanwezig zijn. Aan de bovenkant van de droogkast zit een 2 m lange, geaarde snoer met stekker. Het DC7573 stopcontact moet zo zijn geplaatst, dat een1695-1720 verlengsnoer niet nodig is.
• Wanneer de droogkast eenmaal is geplaatst. DC7583 moet u nog gemakkelijk bij het stopcontact 1835-1860 kunnen komen. Houd hier rekening mee, ook als de droogkast in bijvoorbeeld een inbouwkast wordt geplaatst. Zie het hoofdstuk "Elektrische installatie.
• De vloer waarop de kast komt te staan, moet een gewicht van ca. 60 kg kunnen dragen.
• De vloer moet vlak zijn met een afloop van max. 2,5 cm onder de kast.
• De droogkast is alleen bedoeld voor plaatsing binnenshuis bij een temperatuur boven 0 °C. 600
• De droogkast moet niet in ruimtes worden geplaatst waar hogedrukspuiten worden gebruikt voor reiniging.

295 615

Aansprakelijkheid gebruiker

Het is de verantwoordelijkheid van de om een gekwalificeerde elektricien in te als een in deze handleiding beschreven stopcontact niet voor handen is.

WAARSCHUWING!

• Aansluiten op een geaard stopcontact.
• De aardverbinding mag niet worden verwijderd.
• Gebruik geen adapter.
• Gebruik geen verlengsnoer.

Elektrische aansluiting

gebruiker De droogkast moet worden aangesloten op 220-230 V, 1-fase, 50-60 Hz en het veiligheidsstopcontact. Het stopcontact moet overeenkomstig geldende regelgeving worden geïnstalleerd en geaard.

• De droogkast is bij levering klaar voor aansluiting en voorzien van een 2 m lange kabel met geaarde stekker.
• Vervang de bij de droogkast bijgeleverde kabe en stekker niet. Als de stekker niet in het stopcontact past, moet dit door een gekwalificeerde elektricien worden aangepast.
• De droogkast moet met de bijgeleverde aansluitkabel worden aangesloten en mag niet permanent worden aangesloten!
• Het stopcontact moet zo zijn geplaatst, dat stekker zonodig kan worden verwijderd.
• De aansluitkabel loopt af fabriek via de achterkant van de droogkast. Indien nodig kan de aansluitkabel door het achterste gat in de bovenplaat worden gevoerd.
• Controleer of de voeding overeenkomt met die gegevens op het typeplaatje en dat de hoofdstroomkring correct geaard is conform geldende normen. We raden aan de hoofdstroomkring te voorzien van een aardlekschakelaar.
• De droogkast moet op een afzonderlijke zekeringgroep worden aangesloten.
• De fabrikant aanvaardt geen enkele aansprakelijkheid indien de elektrische aansluiting niet overeenkomstig de instructies in deze bedieningshandleiding wordt uitgevoerd.

Aansluiten op de ventilatie

De vochtige lucht kan op twee manieren worden afgevoerd:

1. Vochtige lucht naar buiten
2. Luchtinlaat

- Verbruikte lucht wordt vanuit de droogkast naar een afvoerbuis of een afvoerkanaal in de muur geleid via de bijgeleverde ontluchtingsslang. Aanbevolen!

Afstand tot plafond minimaal 300 mm

- Ventilatie in de ruimte waarin de droogkast is geplaatst.

Ventilatie in de ruimte waarin de 1 droogkast is geplaatst.

• Open bij voorkeur een deur of raam in de ruimte voor optimale ventilatie.
• Wanneer de droogkast wordt ingebouwd, wordt de bijgeleverde ontluchtingsslang (sommige markten) vervangen door een permanente ontluchtingspijp met een diameter van 100 mm.
• De afstand tussen de bovenrand van de Ventilatie in de ruimte waarin de droogkast is ontluchtingspijp en het plafond moet minimageplaatst. Vrijstaande droogkast 300 mm bedragen.
• De ontluchtingspijp moet uit de inbouwkast steken.
• Zorg voor een goede luchttoevoer naar de luchtinlaat van de droogkast.
• De ventilatiegaten in de droogkast mogen niet geblokkeerd raken.
  Afstand tot plafond minimaal 300 mm

1

2

Ventilatie in de ruimte waarin de droogkast is geplaatst. Droogkast ingebouwd in op maat gemaakte inbouwkast.

Aansluiten op de ventilatie

Aansluiting op het afvoerkanaal

Wanneer de kast in bedrijf is, wordt 45 m ^3

vochtige lucht per uur afgevoerd. Zorg ervod lucht de ruimte in kan stromen om de v geventileerde vochtige lucht te vervangen.

Permanente aansluiting op het afvoerkanaal (sommige markten)

De dalep van het afzuigkanaal moet worden vervangen door een overgangsdeel (niet meegeleverd).

Sluit geen kleppen aan die zich in het ventilatiesysteem binnenin de droogkast

WAARSCHUWING!

• De droogkast mag niet worden aangesloten op het rookgaskanaal.
• Alleen de bijgeleverde ontluchtingsslang mag. Overgangsdeel worden gebruikt (voor markten waar deze wordt meegeleverd).

bevinden.

De droogkast kan op twee manieren op het afvoerkanaal worden aangesloten:

Tochtwering

De ventilatieklep van het gebouw wordt vervangen door tochtwering (bij de droogkast meegeleverd).

Sluit geen kleppen aan die zich in het ventilatiesysteem binnenin de droogkast bevinden.

De droogkast wordt permanent aangesloten op het afvoerkanaal.

1. Vochtige lucht naar buiten
2. Slang.
3. Aansluiting
4. Tochtwering

4

1

2

3

De droogkast wordt met de tochtwering op het afvoerkanaal aangesloten

Installatie

Uitpakken

WAARSCHUWING!

• De kast kan gemakkelijk voorover vallen als deze niet met schroeven op zijn plek wordt gehouden. De droogkast moet door minimaal twee personen worden getild.
• Verpakkingsmateriaal zoals plastic en polystyreen buiten bereik van kinderen houden. Houd rekening met het risico op verstikking als kinderen in contact komen met plastic materialen.
• Verwijder al het verpakkingsmateriaal. Gebruik geen scherpe voorwerpen die het product kunnen beschadigen.
• Controleer of de droogkast niet is beschadigd tijdens het transport.
• Controleer na het uitpakken of de droogkast geen mankementen vertoont. Schade, mankementen en ontbrekende onderdelen moeten direct worden gemeld aan de dealer.

Een complete levering bestaat uit

• Kast met ventilator
- Montageset
- Documenten

Aanbevolen gereedschap

• Waterpas
• Meetlint
• Handboormachine
  • Schroevendraaier
• Boordiameter 8 mm
• Potlood
  • Veiligheidshandschoenen (indien nodig)

Installatie

Montageset

1. Tochtwering (sommige markten), 1x
2. Ontluchtingsslang (sommige markten), 1x
3. Aansluiting met twee schroeven, 1x
4. Schroeven voor bevestiging aan de muur, 2x
5. Kunststof plug, 2x
6. Afdekdopje voor de kastpoot, 4x
7. Inbussleutel, 1x
8. Afdekdopje voor de schroeven, 2x

Installatie

Plaatsen

1. Zet de kast terug en bevestig op de juiste

2. Plaats de droogkast op de beoogde plek. met de bijgeleverde schroeven.

3. Open de deur en zet de droogkast waterpas, zodat deze stevig op alle vier de poten staat.
4. Breng de afdekdopjes aan.

WAARSCHUWING!

1

De droogkast moet aan de muur worden bevestigd. Als de kast topzwaar is, kan deze voorover vallen.

Waterpas zetten

1. Gebruik een waterpas om te controleren of de kast waterpas staat.
2. Gebruik de bijgeleverde inbussleutel en stel alle vier de poten af via de gaten in de bodemplaat van de droogkast (gebruik indien nodig een tang).
3. Plaats de vier afdekdopjes (in de zak met documenten) in de gaten.

3

2 6

3

3

2

5

6

1 2

1. Waterpas
2. Inbussleutel

3. Afdekdopje, 4x

4. Voorgeboorde gaten

5. Schroeven
6. Kunststof plug
7. Muur achter de droogkast
8. Achterwand van de droogkast
9. Afdekdopje

Bevestigen

1. Plaats de droogkast op de beoogde plek, open de deur en verwijder het bovenste hanggedeelte.
2. Teken de boorgaten door de twee voorgeboorde gaten in de achterwand van de droogkast op de muur af.
3. Trek de kast van de muur en boor de gaten voor de schroeven in de muur. Gebruik indien nodig de bijgeleverde kunststof pluggen of andere verankeringen.

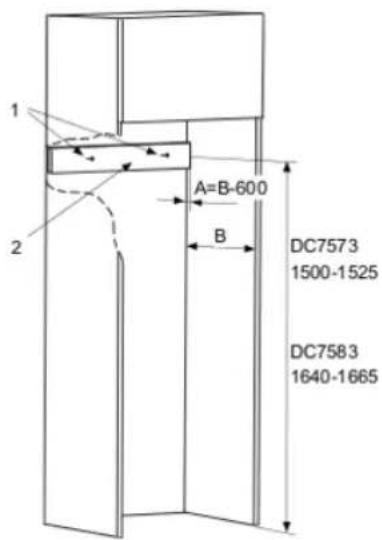

Droogkast inbouwen

Afbeelding 1

1. Open de deur. Stel de droogkast horizontaal af conform de instructies in het hoofdstuk "Waterpas zetten".
2. Verwijder het bovenste hanggedeelte en markeer met een potlood de positie van het gat op de wand erachter.
3. Plaats het hanggedeelte terug, sluit de deur en trek de droogkast weer naar voren. Als montagediepte "B" gelijk is aan de diepte van de droogkast, kunt u verdergaan met punt 10 hieronder.
4. Zaag een houten lat (2) met dikte "A" op lengte (500-575 mm.) De lat moet net zo dik zijn als het verschil tussen de montagediepte "B" en 600 mm. Bedraagt de montagediepte "B" 620 mm, dan moet latdikte "A" 20 mm zijn.
5. Bevestig de houten lat met twee schroeven (1) op de wand achter de droogkast op dezelfde hoogte als de afgetekende gaten beschreven in punt 6.

LETOP!

De schroeven voor de houten lat moeten niet op dezelfde plek komen als de op de wand afgetekend montagegaten voor de droogkast. Zorg ervoor dat de houten lat stevig aan de

Droogkast inbouwen

Aansluiten op de ventilatie

Wordt de droogkast ingebouwd, voer dan de aansluiting door het ventilatiegat in het bovenste gedeelte van de inbouwkast. Plaats vervolgens de droogkast op de beoogde plek.

1. Zet de aansluiting op het gat in de bovenplaat van de droogkast, stel de schroefgaten af en bevestig de aansluiting.
2. Sluit de vaste ontluchtingspijp aan als de droogkast wordt ingebouwd of bevestig de bijgeleverde flexibele slang (sommige markten). Zie ook het hoofdstuk "Ventilatieoptie".

Door te hoge belasting kan letsel ontstaan. De droogkast moet door minimaal twee personen worden getild.

Draairichting deur veranderen

1. Leg de droogkast op zijn achterkant.
2. Maak het scharnierplaatje los (zie afbeelding 1).
3. Verwijder de deur, ontkoppel de handschoenhanger en de schakelplaat van de hoofdschakelaar. Draai de handschoenhanger een halve slag en plaats in hetzelfde bevestigingsgat.
4. Verplaats de schakelplaat naar de andere kant van de deur.
5. Maak de klinknagel van de scharnierplaat los en verplaats deze naar de andere kant.
6. Maak de klinknagel van het bovenste scharnier los en plaats deze op de andere kant.
7. Draai de deur om, stel de klinknagel af en bevestig de schamierplaat.

Sorteer de kledingstukken

• Haal droge kledingstukken uit de droogkast om de droogtijd voor de overige kledingstukken terug te brengen
• Probeer voor een gelijkmatig droogresultaat kledingstukken van hetzelfde materiaal te drogen. Bij kledingstukken van verschillende materialen bestaat de kans dat ze droog zijn.

Kledingstukken plaatsen

• De droogkast bestaat uit drie secties verstelbare hangers. ledere sectie heeft een aantal hangers waaraan kledingstukken worden opgehangen.
• Leg geen kledingstukken horizontaal op de hangers.
• Hang lange kledingstukken dicht tegen de wanden van de kast en korte kledingstukken meer naar het midden. Dit bevordert het droogresultaat.
• Vouw de onderste twee hanggedeelten op als lange kledingstukken moeten worden gedroogd.
• Hang handschoenen, mutsen, sjaals enz. aan de ophanghaken aan de binnenzijde van de deur.
• Trek de ophanghaken van het bove hanggedeelte naar voren om kledingstukken op te kunnen hangen. Duw ze naar achteren als ze niet gebruikt.
• Hang de droogkast niet te vol. niet kledingstukken kreuken en het de kla droogresultaat wordt ongelijkmatig. Laat uitzet, indien mogelijk wat ruimte open tussen kledingstukken.
• Zorg ervoor dat kledingstukken die kunnen afgeven, vrij hangen.
• Droog zware artikelen of kleding samen met lichte kledingstukken, aangezien de droogtijden erg verschillen.

Het droogresultaat hangt voornamelijk af van ho de kledingstukken worden opgehangen.

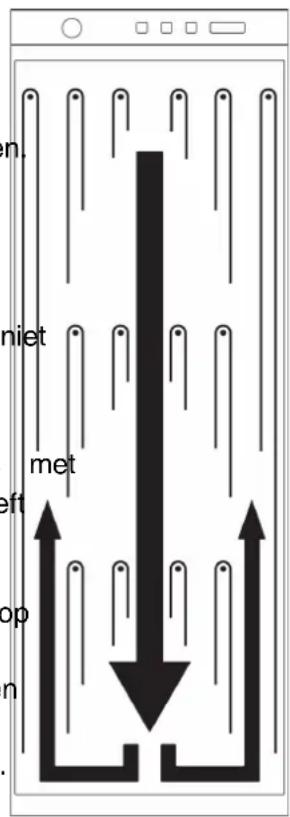

Bovenstaande tekening toont de luchtstroom in de droogkast. Als de luchtstroom in het midder

nsten de droogkast wordt belemmerd of geblokkeerd, kan dit het droogresultaat nadelig beïnvloeden. Op sommige punten in de droogkas wlogen kledingstukken in dat geval niet.

Als de droogkast koud is, kan de deurafdichting niet goed sluiten. Dit wordt echter verholpen al de kast wordt verwarmd en de deurafdichting

WAARSCHUWING!

niet Lees de veiligheidsinstructies voordat u de kast in gebruik neemt.

3 Sluit de deur van de droogkas en zet de hoofdschakelaar aan.

Bediening

Programmakeuze

4 Volg altijd de wasinstructies als deze worden vermeld. Kies het programma geschikt is voor de fijnste kledingstukken. tijdens het wassen wasverzachter of een antistatisch middel wordt gebruikt, moeten instructies van de fabrikant voor gebruik v producten worden gevolgd.

U kiest een programma door de programmakiezer te draaien. Naast het geselecteerde programma gaat een LED branden. Kies de gewenste met de optietoetsen. Start door de Start/Stop-toets in te drukken.

De droogresultaten hangen onder andere af de omgevingstemperatuur, ventilatie van de droogkast en de manier van ophangen. Pro de verschillende programma's uit om te achterhalen welke het beste werkt.

Richtlijnen voor het gebruik van specifieke programma's:

Auto extra droog

Dit programma is voor kledingstukken die moeilijk drogen, zoals spijkerbroeken met dikke naden

Auto kastdroog

Schakel het verwarmingselement uit vlak voorkledingstukken. De machine slaat de per Auto extra droog. Probeer de verschillende programma's uit om te achterhalen welke beste werkt. Gebruik deze programma's als dat de kledingstukken volkomen droog word

Auto normaldroog

Deze programma's schakelen het verwarmingselement uit als de kledingstukken droog zijn, maar niet te "droog".

Warme handdoeken

Programma voor het verwarmen van dat kledingstukken of stoffen tot een aangename Als temperatuur op een energiezuinige manier. Alleen de minimaal benodigde energie wordt gebruikt. de Stelt u zich eens een warme badjas of warme an deze skischoenen, handschoenen en mutsen voor in de winter

Tijdprogramma

opties Drogen met warmte. U kunt zelf een vaste droogtijd instellen. Dat is aan te raden bij het drogen van schoenen, laarzen etc. Geef de tijd van door op de toets met het tijdsymbool te drukken. De tijd verschijnt op het display. Max. beer zes uur droogtijd.

Ventilerenprogramma

Drogen zonder warmte. U kunt zelf een vaste droogtijd instellen. Geef de tijd op door op de met het tijdsymbool te drukken. De tijd verschij op het display. Max. twaalf uur droogtijd.

Keuzeopties

Met de keuzeopties kunt u de droogprogramma's afstemmen op uw rkledingstukken. De machine slaat de per programma gekozen opties op in het geheugen een zal deze (met uitzondering van: Uitgestelde startvilt de volgende keer gebruiken als u hetzelf programma kiest.

Temperatuur

U kunt voor alle programma's een lagere temperatuur kiezen, behalve voor Ventilerenprogramma.

• Stel een lagere temperatuur in door de toets onder het symbool in te drukken.
• Het lampje van de toets licht op wanneer optie is geselecteerd.

Bediening

Ventileren

Bij deze optie zal de ventilator na afloop van Bönen enkele minuten na het starten van droogprogramma twee uur lang drie secondem het droogprogramma, verschijnt op het display per minuut draaien. Dit wordt aangeraden alseru schatting van de resterende droogtijd. de kleding niet direct na het drogen uit de Bijvoorbeeld: "1:35" betekent dat het drogen van droogkast kunt halen. Kan niet met de kledingstukken ongeveer 1 uur en 35 minut Ventilerenprogramma worden gekozen. duurt.

• Selecteer Ventileren door de toets bij het symbool in te drukken.
• Het lampje bij het symbool licht op wanp Ventileren is geselecteerd.

De daadwerkelijke resterende tijd kan hoger zijn dan de geschatte tijd op het display. De neer resterende tijd wordt dan weergegeven als "0:15 totdat de kledingstukken voldoende droog zijn. Wanneer u Tijdbesparing hebt gekozen, zal het display in plaats daarvan "0:05" weergeven.

Tijdbesparing

Het programma wordt dan met ongeveer 12 Een programma stoppen of wijzigen minuten verkort. U kunt voor alle programma's Druk de drie seconden op de Stop-toets.

optie Tijdbesparing instellen, behalve voor Ventileren.

• Druk op de toets bij het symbool.
• Het lampje bij het symbool licht op w Tijdbesparing is geselecteerd.

Uitgestelde start

Kies eerst welk programma u wilt gebruiken U en kunt de droogkast stoppen na het starten v kies vervolgens Uitgestelde start door de toets bij een programma door de deur te openen. Hang het symbool in te drukken. Het display geen leidingstukken op of haal ze er uit, sluit de Uitgestelde start in hele uren weer. Druk de toets en druk op de Start-toets. Na een aantal minu in om een uitgestelde start van 1 tot 24 van te verschijnt een nieuwe schatting van de resterendie kiezen. Het lampje bij de toets licht op waren programmatijd op het display.

Uitgestelde start is geselecteerd. Druk de Starttoets in. De machine telt met hele uren start na de gekozen vertraging. Deze optie niet worden gebruikt voor Ventileren en Tijdprogramma.

LET OP!

Het programma wordt gewoon verder afgewerkt neer als u de programmakiezer draait nadat u het programma heeft gestart.

Kledingstukken laden of uithalen

7 Droogprogramma beëindigd

Uen kunt de droogkast stoppen na het starten v een programma door de deur te openen. Hang s bij Niedingstukken op of haal ze er uit, sluit de en druk op de Start-toets. Na een aantal minu verschijnt een nieuwe schatting van de resterende programmatijd op het display.

De tekst "End" verschijnt op het display a het programma is beëindigd.

Achterverlichting

Twee minuten nadat het droogprogramma gestopt is, schakelt de achterverlichting op de display optietoetsen over op de modus energiebesparing.

Als het droogprogramma is beëindigd

Haal de kledingstukken uit de wasdroger en sluit de deur om te voorkomen dat kleine kinderen in de machine klimmen. Zet de hoofdschakelaar uit.

Onderhoud

Reiniging

Gebruik geen hogedrukspuiten!

• De wanden van de kast kunnen worden gereinigd met een milde zeepoplossing en vochtige doek.
• Rond de luchtinlaat bovenop de kast hoopt zich makkelijk stof op. Dit storingen veroorzaken die kunnen leiden tot uitval.
• Om deze problemen te voorkomen, dient u de luchtinlaat en de bovenkant van de kast minimaal een keer per jaar schoon te maken, afhankelijk van de ruimte waarin de kast staat.

Wanneer de droogkast niet wordt gebruikt

Gedurende korte of lange perioden

Trek altijd de stekker uit het stopcontact.

Wanneer de kast moet worden verplaatst

1. Trek de stekker uit het stopcontact.

2. Maak de deur vast met stevig tape.

Problemen verhelpen

De machine wil niet starten

Controleer of

• de deur goed is gesloten.
• de hoofdschakelaar is aangezet.
• de machine niet is geprogrammeerd om een bepaalde tijd te starten (bijvoorbeeld 13.30).

- de stekker in het stopcontact zit.

- de zekeringen in uw huis intact zijn. Verwissel twee stroomonderbrekers om dit te controleren. U kunt niet altijd aan de buitenkant zien of een stroomonderbreker defect is.

- de oververhittingsbeveiliging niet in werking is gesteld (zie hieronder).

Oververhittingsbeveiliging

De oververhittingsbeveiliging schakelt de droogkast uit als de temperatuur te hoog wordt.

- De oververhittingsbeveiliging wordt automatisch gereset als de machine is afgekoeld.

Het drogen duurt te lang.

• Slecht gecentrifugeerd of zeer nat wasgoed.
• De droogkast staat in een ruimte met een te lage omgevingstemperatuur.

De kledingstukken worden niet droog of zijn te droog.

• De deur is geopend terwijl het programma draait, waardoor de vochtmetingsfunctie wordt verstoord.
• Het kan zijn dat de kledingstukken niet goed zijn opgehangen waardoor de lucht niet kan stromen. Zie "Kledingstukken plaatsen" in het hoofdstuk "Bediening"
• Verkeerd programma ingesteld, kies een ander programma, zie het hoofdstuk "Bediening".
• Slecht gecentrifugeerd of zeer nat wasgoed.
• De ontluchtingspijp/-slang is te lang. Deze mag niet langer zijn dan 1 m.
• Voor normaal bedrijf moet de droogkast in een ruimte met een temperatuur boven 0 °C worden geïnstalleerd.

Foutmeldingen

Als F2 knippert op het display, is de maximaat toegestane programmatijd bereikt. Lees "Drogen duurt te lang" in het hoofdstuk "Problemen overhelpen" voor informatie over wat u moet do

Onderhoud

Wanneer u contact opneemt met de onderhoudsdienst, dient u het modelnummer, de typeaanduiding en het serienummer bij de hand te hebben.

U vindt het modelnummer en serienummer op het typeplaatje aan de binnenkant van de kast.

1. Typeplaatje (aan de binnenkant van de droogkast)
2. Artikelnummer
3. Serienummer (12 cijfers)
4. Model

Technische informatie

Technische gegevens

ca. 3,5 kg wasgoed (katoen)Capaciteit:

tot 21 gram/minAfvoercapaciteit:

1-fase, 220-230 V, 50-60 Hz, 10 AElektrische aansluiting:

35 WMotor:

2000 WVerwarmingsvermogen:

JaOververhittingsbeveiliging:

180 ^3 muurVentilatorvermogen:

16 mLengte hanger:

Afmeting:

Hoogte

DC7573: 1700 mm

DC7583: 1840 mm

Verstelbaar

DC7573: 1695 mm-1720 mm

DC7583: 1835 mm-1860 mm

595 mm.Breedte

Diepte

600 mm zonder handgreep,

620 met handgreep.

Gewicht:

ca. 62 kg

Kleur:

wit, titanium of grijs

Geluidsniveau:

max 56,5 dB(A) (IEC60704-2-6)

Technische informatie

Energieverbruik en droogtijden

Drogen van gecentrifugeerde was *)

	EnergieverbruikInstellingen nuten	WarmteDroogtijd in uren:m
tuur.		normale temperatuur1:100,6
		lage temperatuur1:000,3 kW
		-8:000,06 kWh/kgVentilerenpr

*) De vermelde waarden gelden voor een lading wasgoed van 3,5 kg en centrifugeren bij waarden verschillen afhankelijk van de centrifugeersnelheid en de materialen van het wasgoed

Luchtafvoer/-toevoer

Wanneer de kast in bedrijf is, wordtige macht per uur afgevoerd.

Productiestandaarden

Zie typeplaatje van de kast.

Luchtopening bij inbouw

Minimaal 10 mm tussen de droogkast en de inbouw (boven en achter de droogkast).

Notities

Notities

Beknopte handleiding

1 Textiel

- Sorteer en hang textielartikelen van hetzelfde materiaal samen op, zodat deze zo gelijkmatig mogelijk droog worden.

2 Zet de hoofdschakelaar aan.

Hang het wasgoed op

- Sluit de deur.

4 Kies een programma en evt. gewenste opties.

• Draai de programmakiezer op het gewenste programma.
• Kies opties en instellingen.

5 Druk op de Start-toets.

Droogprogramma beëindigd

- "End" verschijnt op het display als het programma is beëindigd. Als het Ventileren is ingeschakeld, zal de ventilator na afloop van het droogprogramma twee uur lang 3 seconden per minuut draaien.

7 Als het droogprogramma is beëindigd

- Zet de hoofdschakelaar uit en sluit de deur.
