Producttype	Condensdroger
Merk	Electrolux
Model	EDE1074PDW
Afmetingen (H x B x D)	85 x 60 x 60 cm
Gewicht	44 kg
Capaciteit	7 kg
Energielabel	A++
Vermogen	2000 W
Spanning	230 V
Frequentie	50 Hz
Droogtechniek	Warmtepomp (SensiDry)
Droogprogramma's	Katoen, Synthetisch, Delicaat, Wol, Mix, Linnen
Extra functies	Anti-kreuk, Startuitstel, Kinderslot
Geluidsniveau	65 dB
Droogklasse	A
Onderhoud pluizenfilter	Na elke droogcyclus reinigen
Onderhoud condensor	Maandelijks reinigen
Beveiliging	Kinderslot, oververhittingsbeveiliging
Reparatie-index	7.5 / 10
Garantie	2 jaar

Veelgestelde vragen - EDE1074PDW ELECTROLUX

Hoe reinig ik het pluizenfilter?

Wat is de maximale capaciteit van deze droger?

Kan ik de droger op een gewoon stopcontact aansluiten?

Hoe lang duurt een gemiddeld droogprogramma?

Wat betekent foutmelding E01?

Hoe vaak moet ik de condensor reinigen?

Kan ik het droogprogramma pauzeren om kleding toe te voegen?

Wat is het geluidsniveau van deze droger?

Hoe stel ik het kinderslot in?

Waar vind ik het serienummer van de droger?

GEBRUIKSAANWIJZING EDE1074PDW ELECTROLUX

NL DROOGAUTOMAAT GEBRUIKSAANWIJZING

Ga voor meer van onze ideeën naar www.electrolux.com

INHOUD

Belangrijke veiligheidsinformatie 2

Productbeschrijving

Bedieningspaneel

Voordat u de droger in gebruik neemt 5

Wasgoed sorteren en voorbereiden 5

Programmatabel

Dagelijks gebruik 9

Reiniging en onderhoud 11

Wat moet u doen4als... 12

Machine-instellinger5

Wijzigingen voorbehouden.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Belangrijk! In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

ALGEMENE VEILIGHEID

- Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat.

- Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte lichamelijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.

• Zorg ervoor dat kleine huisdieren niet in de trommel klimmen. Controleer om dit te voorkomen de trommel vóór gebruik.
• Voorwerpen als munten, veiligheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen kunnen grote schade aan het apparaat toebrengen en mogen niet in het apparaat terechtkomen.
• Om brandgevaar te voorkomen door te lang drogen, dient het apparaat niet gebruikt te worden om de volgende voorwerpen te drogen: Kussens, gewatteerde dekens en dergelijke (deze artikelen zorgen voor ophoping van hitte).
• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbinnenkant en kleding of kussens met vulling van schuim-rubber dienen niet in de droogtrommel te worden gedroogd.
• Het apparaat dient na gebruik, bij reini- ging en bij onderhoud altijd afgesloten te worden van stroomvoorziening.
• Probeer in geen geval zelf de machine te repareren. Reparaties die door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Neem contact op met een Klantenservice bij u in de buurt. Vraag altijd om originele vervangingsonderdelen.
• Artikelen die zijn bevuild met stoffen als spijsolie, aceton, benzine, petroleum, vlekkenverwijderaars terpentine, boenwas en boenwasverwijderaars dienen al-vorens in de droogtrommel te worden gedroogd, te worden gewassen in heet

water met een extra hoeveelheid was- middel.

• Explosiegevaar: droog nooit voorwerpen in de wasdroger die in aanraking zijn geweest met ontvlambare oplosmiddelen (petroleum, spiritus, producten voor chemische reiniging en dergelijke). Aangezien deze bestanddelen vluchtig zijn, kunnen ze een explosie veroorzaken. Droog alleen voorwerpen in de wasdroger die met water gewassen zijn.
• Brandgevaar: voorwerpen die vlekken bevatten of gedrenkt zijn in plantaardige of bakolie vormen een gevaar voor brand en mogen niet in de wasdroger geplaatst worden.
• Als u uw was met vlekkenverwijderaar heeft gewassen, moet u een extra spoelcyclus uitvoeren voordat u uw was in de wasdroger laadt.
• Zorg ervoor dat er geen aanstekers of lucifers in de zakken zijn achtergebleven van kleding die in de wasdroger geladen wordt

⚠ Waarschuwing! Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle voorwerpen snel uit de trommel verwijderd en uitgehangen worden, zodat de hitte wordt verdreven. Brandgevaar!

• Gevaar voor elektrische schokken! Spuit geen waterstralen op het apparaat.
• Het laatste deel van een droogcyclus vindt plaats zonder warmte (koelcyclus) om ervoor te zorgen dat de artikelen uit-eindelijk een temperatuur hebben waarbij is gewaarborgd dat de artikelen niet worden beschadigd.
• Zorg voor een goede ventilatie in de ruimte waar het apparaat geinstalleerd is om het terugstromen van gassen van apparaten in de ruimte die op andere brandstoffen werken, zoals open haarden, te voorkomen.

INSTALLATIE

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

• Controleer bij het uitpakken van het apparaat of dit niet is beschadigd. Gebruik het apparaat bij twijfel niet en neem contact op met de Klantenservice.

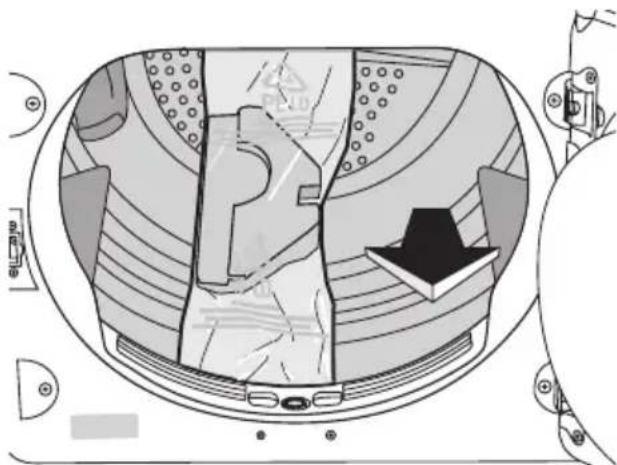

• Alle verpakkingsmaterialen en transportbouten moeten vóór het gebruik worden verwijderd. Als dit wordt nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.

• Eventuele voor de installatie van het apparaat noodzakelijke elektrotechnische werkzaamheden, moeten worden uitgevoerd door een gekwalificeerde elektricien.
• Er moet voor gezorgd worden dat het apparaat niet op het aansluitsnoer komt te staan.
• Als het apparaat op een tapijtvloer wordt geplaatst, dient de hoogte van de stelpootjes te worden aangepast om de lucht toch goed te kunnen laten circule-ren.
• Controleer na de installatie van het apparaat dat het niet op het aansluitsnoer of de toevoerslang staat of drukt.

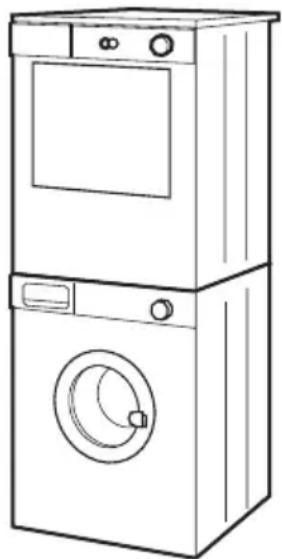

• Als de wasdroger bovenop een wasmachine wordt geplaatst, is het noodzakelijk de stapelkit te gebruiken (optioneel accessoire).

GEBRUIK

• Dit apparaat is bestemd voor huishoudelijk gebruik. Het is niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd.
• Was alleen textiel dat geschikt is voor machinaal drogen. Volg de instructies op het wasvoorschrift in de kleding.
• Droog geen ongewassen artikelen in de wasdroger.
• Doe niet te veel wasgoed in de machine. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Kleding die druipnat is mag niet in de droger worden geplaatst.
• Kledingstukken die in aanraking zijn geweest met vluchtige aardolieproducten mogen niet in de wasdroger gedroogd worden. Als vluchtige reinigingsvloeistoffen zijn gebruikt, dient u ervoor te zorgen dat de vloeistof uit het kledingstuk is verwijderd voordat u het in de machine doet.
• Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zelf.

4 electrolux

• Gebruik de wasdroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, zodat de binnenkant van de wasmachine toegankelijk is.
• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecificeerd in de wasverzachterinstructies.
• Let op – heet oppervlak : Raak het oppervlak van het dekseltje van de deurverlichting niet aan wanneer de verlichting ingeschakeld is. ^1)
• Heet oppervlak: Raak de achterkant van het apparaat niet aan wanneer het in gebruik is!

KINDERSLOT

- Deze machine is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht.

- Kinderen herkennen de gevaren die bij elektrische apparaten horen vaak niet. Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spe- len.

! Waarschuwing!

- De verpakkingsmaterialen (zoals plasticfolie en polystyreen) kunnen een gevaar opleveren voor kinderen - verstikkingsgevaar! Houd deze materialen buiten het bereik van kinderen.

• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Zorg ervoor dat kinderen of huisdieren niet in de trommel kunnen klimmen.

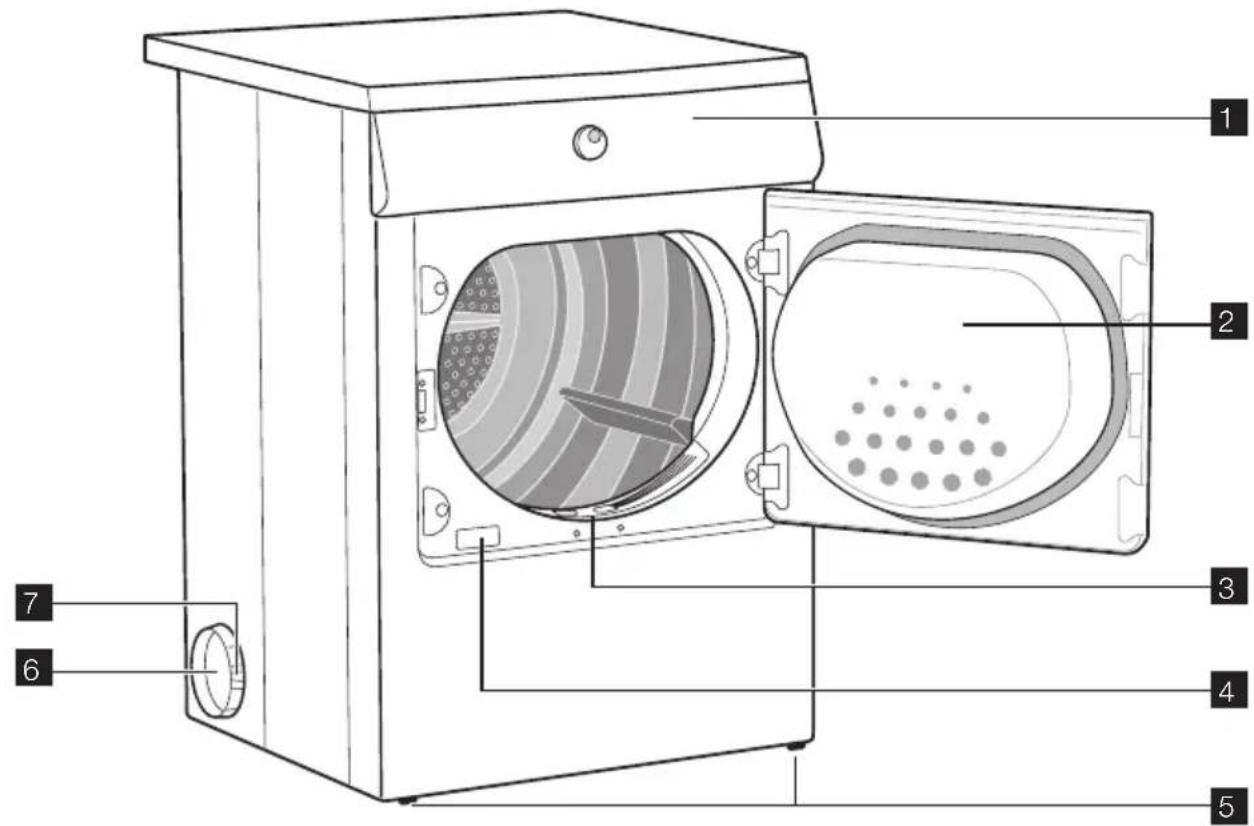

PRODUCTBESCHRIJVING

1 Bedieningspaneel
2 Deur
3 Pluisfilter
4 Typeplaatje

5 Verstelbare pootjes
6 Ventilatieopeningen aan de zijkanten/ventilatieopeningen aan de achterkant
7 Ringmoer

BEDIENINGSPANEEEL

1 Programmaknop en "O" (UIT)-schake-laar
2 Functietoetsen
3 START / PAUZE -toets
4 FILTER -lampje
5 STARTUITSTEL -toets
6 Display

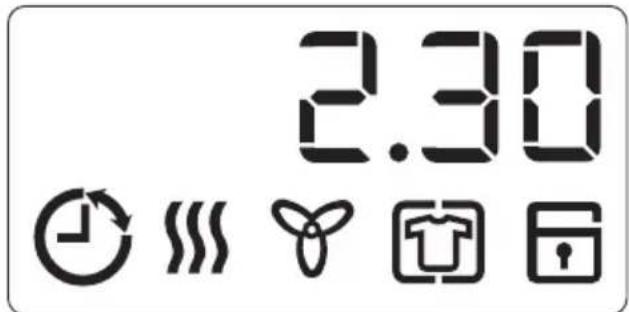

WAT ER OP HET DISPLAY WORDT WEERGEGEVEN

SYMBOOL BESCHRIJVING
2 . 30	Eindtijd (tijd tijdprogramma, tijd uitgestelde start)
	Kinderslot
	Startuitstel
	Droogfase
	Afkoelfase
	Anti-kreukfase
Err	Fout, verkeerde keuze

VOORDAT U DE DROGER IN GEBRUIK NEEMT

Om eventuele restanten, die ontstaan zijn tijdens de fabricage, te verwijderen, de trommel van de droger afvegen met een

vochtige doek of een korte cyclus (ca. 30 min.) met vochtige lappen in de trommel laten draaien.

WASGOED SORTEREN EN VOORBEREIDEN

HET WASGOED SORTEREN

- Sorteer op weefseltype: - Katoen/linnen voor programma's in de programmagroep KATOEN.

• Gemengde en synthetische stoffen voor programma's in de programma-groep SYNTHETICA.
• Sorteren op onderhoudslabel: De onderhoudslabels betekenen:

Drogen in de wasdroger in principe mogelijk

Drogen op normale temperatuur

Drogen op een lagere temperatuur (druk op de LAGE TEMP. -toets!)

Drogen in de wasdroger is niet mogelijk

Belangrijk! Stop geen nat wasgoed in de machine als niet op het onderhoudslabel vermeld is dat het geschikt is om gedroogd te worden in een wasdroger.

Deze machine kan gebruikt worden voor al wasgoed dat voorzien is van het label "geschikt om gedroogd te worden in een wasdroger".

• Droog nieuw, gekleurd textiel niet samen met lichtgekleurd wasgoed. De kleur van textiel kan afgeven.
• Droog geen katoenen jersey en gebreide kleding met het programma EXTRA DROOG. Deze stukken kunnen krimpen!
• Wollen en wolachtige stoffen kunnen gedroogd worden met het WOL -programma.

Wasgoed voorbereiden

- Om te voorkomen dat was verstrikt raakt: sluit ritsen, knoop dekbedovertrekken dicht en sluit losse riemen of strikken (bijv. van schorten).

- Maak zakken leeg. Verwijder metalen voorwerpen (paperclips, veiligheidsspelden etc.).

- Keer voorwerpen met dubbellaagse weefsels binnenstebuiten (bijv. met ka-

toen afgewerkte anoraks, de katoenlaag moet aan de buitenkant zitten). Deze weefsels drogen dan beter.

Belangrijk! Doe niet te veel wasgoed in de machine. Houd de max. belading van 7 kg aan.

Programma's	max. belading (droog gewicht)	Extra functies/opties Toepassing/eigenschappen
KATOENEXTRADROOG	7 kg	LAGE TEMP. ANTI-KREUK, ZOEMER STARTUITSTEL		Grondig drogen van dik of meer-laags textiel, bijv. badstof artikelen, badjassen.
KATOENSTERK-DROOG	7 kg	LAGE TEMP. ANTI-KREUK, ZOEMER STARTUITSTEL		Grondig drogen van dik of meer-laags textiel, bijv. badstof artikelen, badjassen.
KATOENKASTDROOG1)	7 kg	LAGE TEMP. ANTI-KREUK, ZOEMER STARTUITSTEL		Grondig drogen van textiel van gelij-ke dikte, bijv. badstof artikelen, brei-goed, handdoeken.
KATOENSTRIJK-DROOG+1)	7 kg	LAGE TEMP. ANTI-KREUK, ZOEMER STARTUITSTEL		Voor dun textiel dat nog gestreken moet worden, bijv. gebreide artike-len, katoenen overhemden.
KATOENSTRIJK-DROOG 1)	7 kg	LAGE TEMP. ANTI-KREUK, ZOEMER STARTUITSTEL		Voor dunne stoffen die nog gestre-ken moeten worden, bijv. gebreide artikelen, katoenen overhemden.
SYNTHETICAEXTRADROOG	3 kg	LAGE TEMP. ANTI-KREUK, ZOEMER STARTUITSTEL		Grondig drogen van dik of meer-laags textiel, bijv. truien, bedde-ngoed, tafellinnen.
SYNTHETICAKAST-DROOG 1)	3 kg	LAGE TEMP. ANTI-KREUK, ZOEMER STARTUITSTEL		Voor dunne stoffen die niet gestre-ken worden, bijv. easy care shirts, tafelkleden, babykleertjes, sokken, lingerie met baleinen of met beu-gels.
SYNTHETICASTRIJK-DROOG	3 kg	LAGE TEMP. ANTI-KREUK, ZOEMER STARTUITSTEL		Voor dunne stoffen die nog gestre-ken moeten worden, bijv. gebreide artikelen, katoenen overhemden.
TIJD	7 kg	LAGE TEMP. ANTI-KREUK, ZOEMER STARTUITSTEL, TIJD		Voor verder drogen van afzonderlij-ke stukken wasgoed.
Program-ma's	max. belading (droog gewicht)	Extra functies/opties Toepassing/eigenschappen		Onderhoudsmerkteken
MIX [MIX]	3 kg	LAGE TEMP. 3) [IMAGE], ZOEMER [IMAGE] STARTUITSTEL [IMAGE]	Voor het drogen van katoenen en synthetische stoffen, op lagere temperatuur.
ANTI-KREUK [S]	1 kg (of 5 over hem den)	LAGE TEMP. 3) [IMAGE], ZOEMER [IMAGE] STARTUITSTEL [IMAGE]	Speciaal programma met anti-kreukmechanisme voor strijkvrij tex-tiel zoals overhemden en blouses; om makkelijker te kunnen strijken. Het resultaat hangt af van het soort textiel en de kwaliteit ervan. (Het laadvolume komt overeen met ong. 5 tot 7 overhemden.) Aanbeveling: doe kledingstukken direct na het centrifugeren in de droger. Als ze eenmaal droog zijn, haal de kleding-stukken er dan onmiddellijk uit en hang ze op een kleerhanger.
JEANS [R]	7 kg	LAGE TEMP. [IMAGE], ZOEMER [IMAGE] STARTUITSTEL [IMAGE]	Voor vrijetijdskleding, zoals jeans, sweatshirts, enz., van verschillende materiaaldikte (bijv. bij de kraag, manchetten en naden).
WOL OPFRIS-SEN [IMAGE]	1 kg	LAGE TEMP. [IMAGE], ZOEMER [IMAGE], STARTUITSTEL [IMAGE]	WOL OPFRISSEN is een speciaal programma voor het kort behande-len van wollen kledingstukken met warme lucht nadat ze aan de lucht zijn gedroogd, gedragen, of langere tijd zijn bewaard. De wolvezels wor-den gladgemaakt en de wol wordt zacht en behaaglijk.
LUCHTEN [Y]	7 kg	ZOEMER [IMAGE]	Speciaal programma van ongeveer 10 minuten, voor het opfrissen of voorzichtig reinigen van textiel met in de handel verkrijgbare producten voor chemische reiniging. (Gebruik alleen producten die door de fabri-kant geschikt zijn verklaard voor de droger; lees de gebruiksaanwijzin-gen van de fabrikant voor gebruik.)

1) In overeenstemming met IEC61121
2) kies de optie LAGE TEMP.
3) Automatisch

DAGELIJKS GEBRUIK

Zet de programmakeuzeknop op een programma. Het apparaat staat aan.

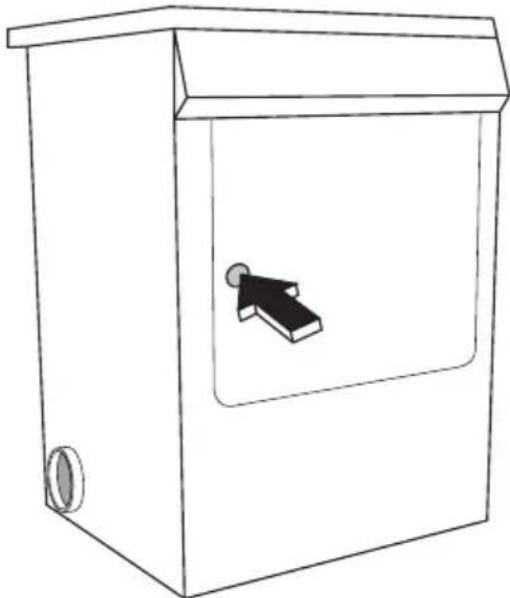

OPENEN VAN DE DEUR EN WASGOED IN DE TROMMEL DOEN

1. Open de vuldeur:

Druk tegen de vuldeur (drukpunt)

1. Vul de trommel met wasgoed (druk het niet aan).

Let op! Laat het wasgoed niet tussen de deur en de rubber pakking terecht komen.

1. Doe de vuldeur goed dicht. U moet een duidelijke klik horen.

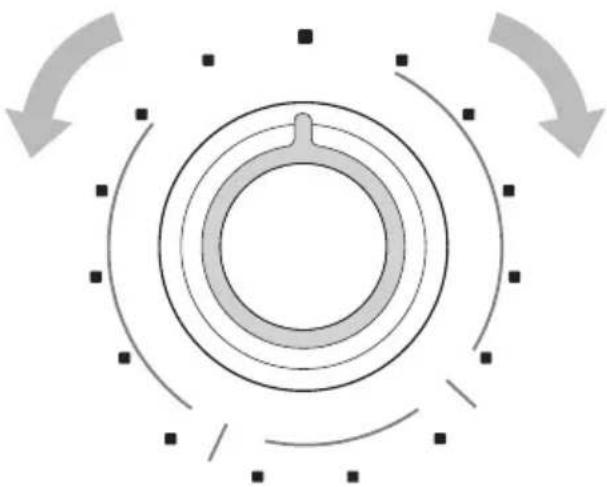

HET PROGRAMMA SELECTEREN

Gebruik de programmakeuzeknop om het gewenste programma te selecteren. De geschatte tijdsduur tot het einde van het programma verschijnt op het display in h:mm formaat (uren:minuten).

tijdens de cyclus verstrijkt de tijd in stappen van één minuut; bij minder dan 1 uur worden de nullen niet weergegeven (bijv. "59", "5", "0");

EXTRA FUNCTIES SELECTEREN

U kunt kiezen uit de volgende extra functies:

Als deze toets wordt ingedrukt vindt het drogen plaats bij een lagere temperatuur, voor tere weefsels. Het bijbehorende lampje gaat branden. Deze functie kan ook worden gebruikt voor tijdgestuurd drogen.

ANTI-KREUK

Met de functie "anti-kreuk" wordt de anti-kreukfase (30 min.) na het drogen uitgebreid met 60 minuten. De trommel draait gedurende deze fase met onderbrekingen. Hierdoor blijft het wasgoed los en kreukt het niet. Deze fase duurt in totaal 90 minuten. Het wasgoed kan tijdens de anti-kreukfase te allen tijde uit de machine gehaald worden.

Als de functie actief is, brandt het ANTI-KREUK lampje.

ZOEMER

Wanneer de droogcyclus beëindigd is, klinkt er een onderbroken geluidssignaal. Door de toets ZOEMER in te drukken wordt het geluidssignaal in de volgende gevallen uitgeschakeld:

• bij het selecteren van het programma
• bij het indrukken van de knoppen
• wanneer de programmakeuzeknop in een andere positie wordt gedraaid tijdens het programma of wanneer u een optiek-nop tijdens de cyclus indrukt
• aan het einde van het programma. Het bijbehorende lampje gaat branden.

TIJD

Gebruik de toets TIJD om na het instellen van het TIJD -programma de programma-duur te selecteren. U kunt een programma-duur van 20 min. tot 3 uur selecteren in stappen van 10 minuten.

1. Draai de programmaknop op het programma TIJD.
2. Druk herhaaldelijk op de toets TIJD tot de gewenste programmaduur wordt weergegeven op het display, bijv. 2 voor een programma van 20 minuten.

Als er geen programmaduur is geselecteerd, wordt de duur automatisch ingesteld op 10 min.

STARTUITSTEL

i Met de toets STARTUITSTEL kunt u de start van een programma uitstellen met minimaal 30 minuten (30') tot maximaal 20 uur (20h).

1. Selecteer het programma en de extra functies.
2. Druk op de toets STARTUITSTEL totdat de gewenste uitgestelde start op het display wordt weergegeven, bijv. 12 H als het programma over 12 uur moet starten.

Als op het display 20H wordt weergegeven en u de toets nogmaals indrukt, wordt de uitgestelde start geannuleerd. Op het display verschijnt 0 en vervolgens de programmaduur van het geselecteerde programma.

1. Om de timer van de uitgestelde start te activeren drukt u op de toets START / PAUZE. De resterende tijd tot het moment dat het programma volgens de instelling moet starten wordt continu weergegeven (bijv. 15h, 14h, 13h, ... 30' enz.).

Het kinderslot kan ingesteld worden om te voorkomen dat een programma per ongeluk wordt gestart of dat een lopend programma onbedoeld wordt veranderd. De kinderslotfunctie blokkeert alle toetsen en de programmakeuzeknop. Het kinderslot kan in- of uitgeschakeld worden door de ZOEMER en TIJD toetsen tegelijkertijd gedurende 5 seconden ingedrukt te houden.

• Voordat het programma is gestart: het apparaat kan niet gebruikt worden
  – Nadat het programma is gestart: het lopende programma kan niet veranderd worden

Het 🔓 symbol verschijnt in het display om aan te geven dat het kinderslot geactiveerd is.

Het kinderslot wordt niet uitgeschakeld als het programma is afgelopen.

Als u een nieuw programma wilt instellen, moet u eerst het kinderslot uitschakelen.

HET PROGRAMMA STARTEN

Druk op de START / PAUZE -toets. Het programma wordt gestart.

De programmafase wordt op het display weergegeven met de desbetreffende symbolen. Van links naar recht, van drogen , anti-kreuk [T] tot afkoelen A

HET PROGRAMMA VERANDEREN

Als u een verkeerd programma hebt ge- start, kunt u dit wijzigen. Zet eerst de pro- grammakeuzeknop op "O" UIT. Het pro- gramma wordt geannuleerd.

Als het programma eenmaal begonnen is, kan het niet meer veranderd worden. Als desondanks wordt gepro-beerd om het programma op de pro-grammaknop te wijzigen of als op een functietoets (met uitzondering van de Zoemer -toets) wordt gedrukt, begint de led boven de Start/Pauze -toets tij-delijk geel te knipperen. Het droogpro-gramma wordt hierdoor echter niet be-invloed (wasgoedbescherming).

DROOGCYCLUS VOLTOOID / WASGOED UIT DE TROMMEL HALEN

Als de droogcyclus eenmaal is voltooid, verschijnt op het display een knipperende "0" en verschijnen er streepjes onder het anti-kreuk en filter symbol. Als de toets ZOEMER (Zoemer) wordt ingedrukt, klinkt er gedurende één minuut een onderbroken geluidssignaal.

De droogcycli worden automatisch gevolgd door een anti-kreukfase die ongeveer 30 minuten duurt. De trommel draait gedurende deze fase met onder-

REINIGING EN ONDERHOUD

⚠ Waarschuwing! De wasdroger mag niet worden gebruikt als er industriële chemische reinigingsmiddelen zijn gebruikt!

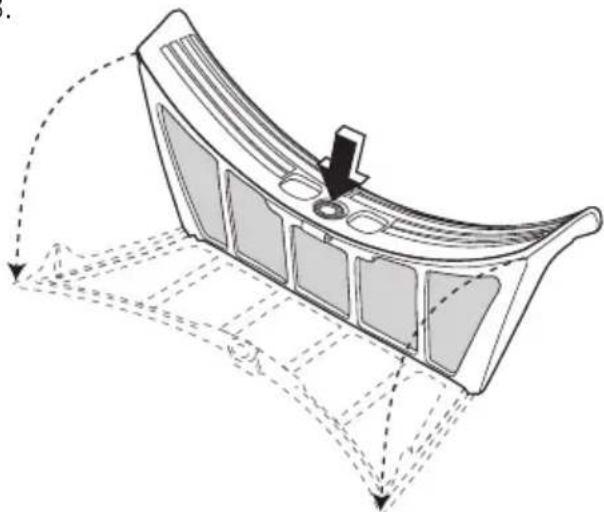

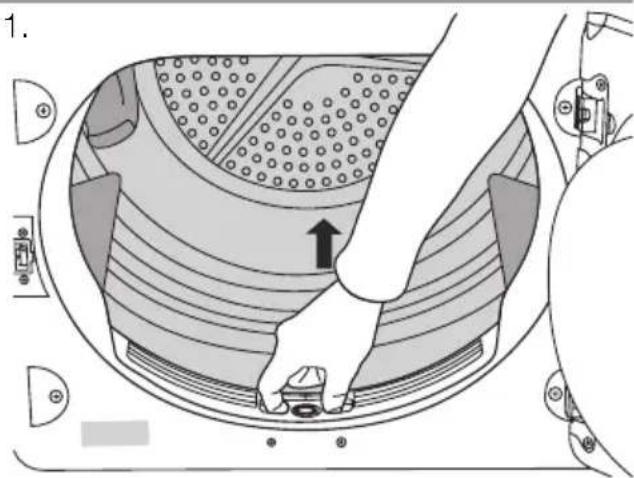

HET PLUISFILTER SCHOONMAKEN

Het filter verzamelt alle pluizen die zich tijdens het drogen ophopen. Om te garanderen dat de droger perfect werkt, moet het pluisfilter na elke droogcyclus worden gereinigd.

Het waarschuwingslampje FILTER brandt om u daaraan te herinneren.

Let op! Gebruik de droger nooit zonder pluisfilter of met beschadigd of verstopt pluisfilter.

brekingen. Hierdoor blijft het wasgoed los en kreukt het niet. Het wasgoed kan tijdens de anti-kreukfase te allen tijde uit de machine gehaald worden. (Het wasgoed moet op zijn laatst tegen het einde van de anti-kreukfase uit de trommel gehaald worden om te voorkomen dat het gaat kreuken.) Als de functie ANTI-KREUK is geselecteerd wordt de anti-kreukfase met 60 minuten verlengd.

1. Open de deur.
2. Haal het wasgoed uit de trommel.
3. Verwijder het filter nadat de kleding- stukken uit de machine zijn gehaald. Maak het filter schoon.

⚠ Waarschuwing! Controleer voordat u het filter terugplaatst of er niets in de filterbehuizing zit. 4. Draai de programmakeuzeknop op "O" (UIT).

Belangrijk! Maak het filter na elke droog- cyclus schoon. 5. Sluit de vuldeur.

Open de vuldeur en haal het wasgoed uit de trommel.

1. Haal het filter, dat is ingebouwd in het onderste deel van de vulopening, eruit.

3.

Open het filter door de knop, tussen twee gleuven, met de vingers in te drukken. Maak het filter schoon met een vochtige hand of doekje. Na verloop van tijd ontstaat er aanslag van restanten wasmiddel op de filters. Maak als dit gebeurt het filter schoon met warm water en een borstel. Sluit het filter en vergeet het niet terug te plaatsen.

Waarschuwing! Controleer voordat u het filter terugplaatst dat zich niets in de filterbehuizing bevindt.

1. Het filter kan maar aan een kant worden geplaatst. Als de positie niet klopt, steekt het filter uit.

Als het filter niet vastklikt op zijn plaats, kan de vuldeur niet worden gesloten.

Als tijdens de werking de foutmelding E... met een cijfer of letter op het LCD-scherm verschijnt: Schakel de machine uit en weer in. Reset het programma. Druk op de toets

DE DEUR SCHOONMAKEN

Maak geregeld de binnenkant van de deur schoon om pluizen te verwijderen. Zorgvuldig reinigen zorgt voor een correcte manier van drogen.

DE TROMMEL REINIGEN

Let op! Gebruik geen schuurmiddelen of staalwol om de trommel schoon te maken.

Kalk in het water of reinigingsproducten kunnen een nauwelijks zichtbare aan-slag op de binnenkant van de trommel achterlaten. De waarneming van de droogtegraad van het wasgoed is dan niet meer betrouwbaar. Het wasgoed is vochtiger dan verwacht wanneer het uit de droger wordt gehaald.

Gebruik een standaard huishoudelijk reinigingsmiddel (bijv. op azijn gebaseerd reinigingsmiddel) om de binnenkant van de trommel en de trommelribben af te vegen.

HET BEDIENINGSPANEELE EN DE BEHUIZING SCHOONMAKEN

Let op! Gebruik geen meubelreinigers of agressieve reinigingsmiddelen om de machine schoon te maken. Gebruik een vochtige doek om het bedieningspaneel en de behuizing af te vegen.

START / PAUZE. Als de fout nog steeds wordt weergegeven, neem dan contact op met het dichtstbijzijnde servicecentrum en geef de foutcode door.

Probleem Mogelijke oorzaak Oplossing
Droger doet het niet.	Stekker zit niet in het stopcontact of de zekering werkt niet goed.	Steek de stekker in het stop-contact. Controleer de zekering in de zekeringenkast (huisin-stallatie).
	De vuldeur staat open. Sluit de vuldeur.
	Heeft u de START / PAUZE toets ingedrukt?	Druk nogmaals op de START / PAUZE toets.
	Verkeerde programma geselecteerd.	Selecteer een ander programma wanneer u de volgende keer droogt (zie het hoofdstuk "Programmatabel").
	Filter verstopt. Maak het filter schoon.
	Te grote hoeveelheid wasgoed.	Houd u aan de geadviseerde beladingsvolumes.
Droogresultaten niet naar tevre-denheid.	Ventilatieopeningen zijn afge-dekt.	Maak de ventilatieopeningen vrij.
	Aanslag op binnenkant oppervlak trommel of trommelribben.	Reinig het oppervlak aan de binnenkant van de trommel en de trommelribben.
	Geleiding van water op installatieplaats verschilt van standaardinstellingen van machine.	Herprogrammeer de standaardinstelling voor de droog-tegraad (zie het hoofdstuk "Programma-opties").
Vuldeur sluit niet. Filter zit niet op zijn plaats.		Installeer het filter op de juiste plaats.
Als op een toets wordt gedrukt, verschijntErrop het lcd-scherm.	Wasbeveiliging. Na de start van het programma kan deze optie niet meer worden ingesteld.	Draai de programmaknop op "O" (UIT) . Stel het programma opnieuw in.
De trommelverlichting werkt niet.	Programmakeuzeknop staat in de stand "O" (UIT).	Draai de programmakeuzeknop op een ander programma.
	Lampje defect.	Vervang het lampje (zie volgen-de paragraaf).
Weergegeven programmaduur verandert steeds of verandert gedurende lange tijd niet.	De programmaduur wordt automatisch gecorrigeerd afhankelijk van het soort en de hoe-veelheid wasgoed en de vochtigheidsgraad.	Automatisch proces; dit is geen fout van de machine.
Droogcyclus eindigt kort nadat het programma start.	Niet voldoende wasgoed geladen of de geladen was is te droog voor het geselecteerde programma.	Selecteer een tijdgestuurd pro-gramma of een hogere droog-tegraad (bijv. EXTRA DROOG in plaats van KASTDROOG ).
De droogcyclus duurt ongewoon lang. Opmerking: Na on-geveer 5 uur stopt de droogcyclus automatisch.	Filter verstopt. Maak het filter schoon.
	Laadvolume te groot. Verminder laadvolume.
	Wasgoed niet voldoende ge-centrifugeerd.	De was moet grondig gecentri-fugeerd zijn.

MACHINE-INSTELLINGEN

ZOEMERSIGNAAL PERMANENT UIT

1. Draai de programmakeuzeknop op een willekeurig programma.

2. Druk tegelijkertijd op de toetsen ANTI-KREUK en ZOEMER en houd deze ongeveer 5 seconden ingedrukt.

3. Standaard staat de zoemer altijd uit. U kunt de toets ZOEMER gebruiken om het geluid in of uit te schakelen, maar deze selectie wordt door de machine niet in het geheugen opgeslagen.

WATERHARDHEID

Water bevat een variabele hoeveelheid kalksteen en minerale zouten waarvan de hoeveelheden variëren afhankelijk van geografi-

sche locaties, waardoor de geleidingswaarden ervan variëren. Relevante variaties op de geleiding van het water vergeleken met de door de fabrikant vastgestelde geleiding kan enigszins van invloed zijn op de restvochtigheid van het wasgoed aan het einde van de cyclus. Met uw droger kunt u de gevoeligheid van de droogsensor afstellen op basis van de geleidingswaarden van het water.

1. Draai de programmakeuzeknop op een willekeurig programma.

2. Druk tegelijkertijd op de toetsen ZOE-MER en START / PAUZE en houd ze ongeveer 5 seconden ingedrukt. De huidige instelling wordt op het display weergegeven: - lage geleiding <300 micro S/cm, - gemiddel-de geleiding 300-600 micro S/cm, - hoge geleiding >600 micro S/cm

3. Druk net zo lang op de START / PAU-ZE -toets totdat het gewenste niveau is ingesteld.

4. Om de instelling op te slaan drukt u tegelijkertijd op de toetsen ZOEMER en START / PAUZE of draait u de knop op de stand "O" (UIT)

TECHNISCHE GEGEVENS

Afmetingen (mm) Breedte / hoogte / diepte 85 x 60 x 58 cm
Max. diepte (met de deur geopend)	1090 mm
Max. breedte (met de deur geopend)	950 mm
Aansluiting op het elektriciteitsnet Voltage 230V
Frequentie 50 Hz
Zekering 16A
Totaal vermogen 2600 W
Trommelinhoud 108 l
Gewicht van het apparaat 32,5 kg
Wassen: max. gewicht 7 kg
Type gebruik Huishoudelijk
Omgevingstemperatuur	Minuten	5 °C
Vulgewichten 35 °C
Energieverbruik 1)	kWh/cyclus	4,25 kWh
Jaarlijks energieverbruik 2)	512 kWh
Energie-efficiëntieklasse	C
Energieverbruik	Modus aan	0,70 W
Modus uit 0,70 W

1) Met referentie naar EN 61121. 7 kg katoen en een centrifugesnelheid van 1000 tpm.

2) Energieverbruik per jaar in kWh, gebaseerd op 160 droogcycli van het standaardkatoenprogramma bij volledige en gedeeltelijke lading, en het verbruik van de lage-stroommodi. Daadwerkelijke energieverbruik per cyclus hangt af van hoe het apparaat wordt verbruikt (REGELGEVING (EU) nr. 392/2012).

INSTALLATIE

Belangrijk! Het apparaat moet getransporteerd worden in verticale positie.

• Voor uw gemak wordt geadviseerd de machine dichtbij de wasmachine te plaatsen.
• De wasdroger moet op een schone plaats worden geïnstalleerd, waar geen vuilophoping kan plaatsvinden.
• Lucht moet vrij kunnen circuleren rond het hele apparaat. Belemmer het voorste luchtrooster en het achterste luchtrooster niet.
• Om trillingen en geluid tot een minimum te beperken wanneer de droger in gebruik is, moet deze op een stabiel horizontaal vlak geplaatst worden.
• Zodra het apparaat op zijn definitieve plaats staat, dient gecontroleerd te worden of de droger wel helemaal horizontaal staat met behulp van een luchtbelwaterpas. Is dit niet het geval, stel dan de stelpootjes af totdat dit wel het geval is.
• De pootjes mogen nooit verwijderd worden. Belemmer de speling tussen het apparaat en de vloer niet met hoogpolig tapijt, houten strips of dergelijke. Hierdoor kan er hitte worden opgebouwd die storing kan veroorzaken bij de bediening van dit apparaat.

Belangrijk! De hete lucht die door de wasdroger wordt uitgestoten kan temperaturen bereiken tot 60 °C. Het apparaat mag daarom niet geïnstalleerd worden op vloeren die niet bestendig zijn tegen hoge temperaturen.

Bij het bedienen van de trommeldroger mag de kamertemperatuur niet lager liggen dan +5°C en niet hoger dan +35°C, omdat dit de prestaties van het apparaat in de weg kan staan.

! Waarschuwing! Als het apparaat verplaatst moet worden moet dit verticaal gebeuren.
! Waarschuwing! Het apparaat mag niet worden geplaatst achter een afsluitbare deur, een schuifdeur of een

deur met scharnieren aan de tegenovergestelde zijde als die van het apparaat.

VERWIJDERING VAN DE TRANSPORTBEVEILIGING

Let op! Voordat u de droger in gebruik neemt moeten alle transportbeveiligingen verwijderd worden.

1. Open de vuldeur.

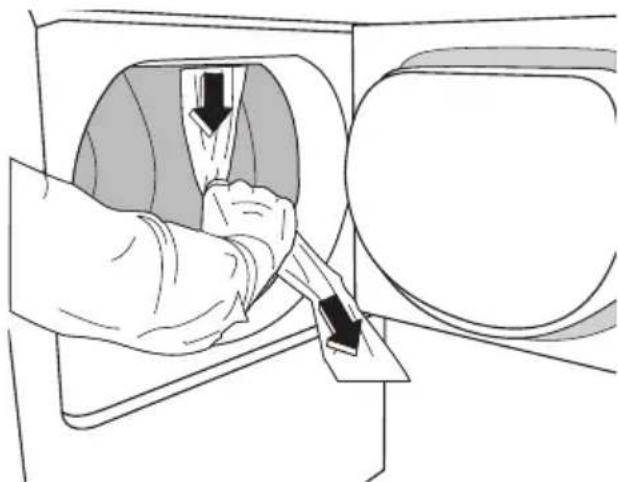

2. Trek de repen plakband los van de binnenkant van de machine, boven op de trommel.
3. Verwijder de plastic folie en de polysty- reen vulling van de machine.

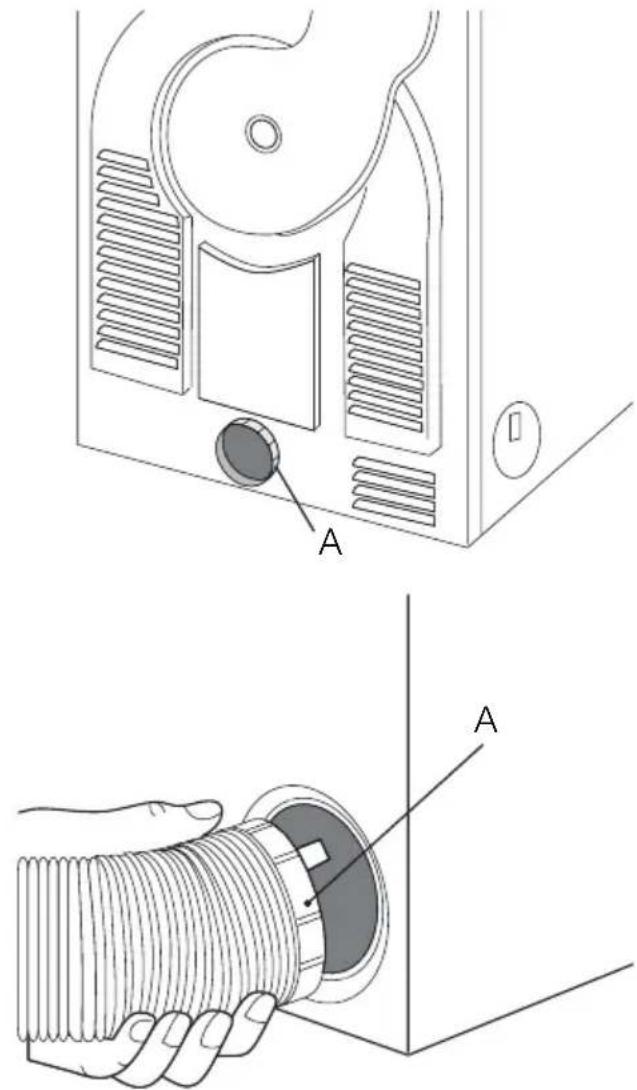

Om de installatie te vereenvoudigen kunt u kiezen uit ventilatie-uitgangen: een aan de achterkant, en de andere aan de linker- en

rechterkant. Sluit de slang aan op de uitgang die het handigst is door de ringmoer (A) uit de ventilatie-uitgang aan de achterkant te trekken en deze op de slang te schroeven en hem stevig op zijn plaats te duwen. De niet-gebruikte ventilatie-uitgangen moeten nu worden afgesloten met de speciale bijgeleverde afdekkingen.

Als de slang te lang is en de kamertemperatuur laag is, kan het vocht in de slang condenseren tot water. Dit is een onvermijdelijk natuurlijk verschijnsel. Om te voorkomen dat dit water in de slang blijft staan of terugstroomt naar de wasdroger, is het raadzaam om een klein gaatje (diam. 3 mm) te boren in het laagste punt van de slang en er een kleine bak onder te plaatsen. (Zie afbeelding, punt B).

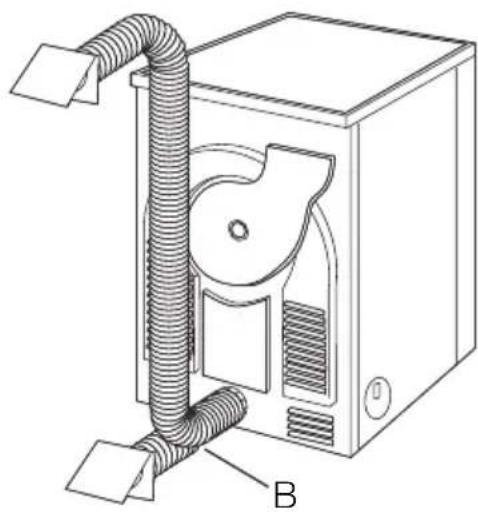

Als de ventilatieslang eenmaal op de droger is aangesloten, laat hem dan tot aan het gewenste uitlaatpunt lopen, en zorg ervoor dat de totale lengte minder is dan 2 meter, en dat hij niet meer dan twee bochten bevat. Wat betreft de uitlaat zelf, als u heeft gekozen voor een vast rooster aan de wand of het raam, kan een goede plaatselijke doe-het-zelfzaak u de benodigde fittingen en installatieadvies verschaffen.

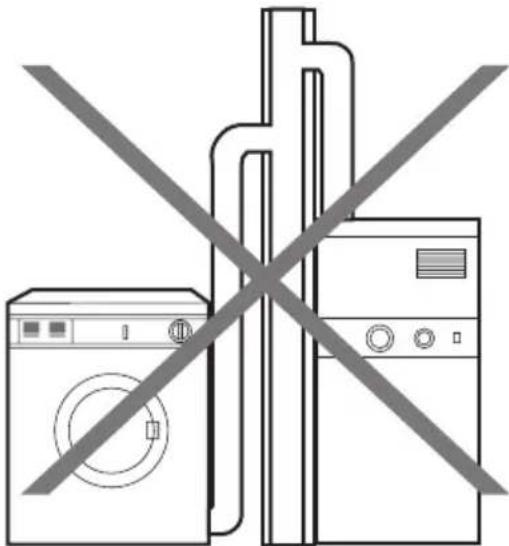

Waarschuwing! Het is belangrijk om de ventilatieslang niet te bevestigen aan bijvoorbeeld een afzuigkap, een schoorsteen of een rookkanaal dat ontworpen is om uitlaatgassen van een apparaat dat brandstof verbruikt af te voeren.

Merk op dat om condensatieproblemen te vermijden het van belang is dat de droger is uitgerust met de flexibele slang om zijn "uitlaatgassen" ten minste tot voorbij keuken-

onderdelen af te voeren; bij voorkeur buiten de keuken. Om te voorkomen dat het apparaat oververhit raakt, is het van belang dat de stoomafvoer niet wordt belemmerd. Daarom moet in het geval van een permanente slang die aan een buitenmuur of plafond is bevestigd een afvoercapaciteit van ten minste 150 m3/uur worden gegarandeerd. Als de droger is geïnstalleerd nabij keukenonderdelen, zorg er dan voor dat de ventilatieslang niet wordt platgedrukt. Als de slang gedeeltelijk wordt platgedrukt, zal de droogefficiëntie worden verminderd, wat leidt tot langere droogtijden en een hoger energieverbruik. Als de slang volledig wordt platgedrukt kan de veiligheidsuitschakeling waarmee de machine is uitgerust in werking treden. Bij het bedienen van de wasdroger mag de kamertemperatuur niet lager liggen dan +5° C en niet hoger dan +35° C, omdat dit de prestaties van het apparaat kan beïnvloeden.

DEUR ÖMKEREN

Om het in- en uitladen van het wasgoed te vergemakkelijken kan de deur worden omgekeerd. De draairichting van de deur mag alleen worden veranderd door een gekwalificeerd vakman. Neem contact op met de service-afdeling. De kosten voor het veranderen van de draairichting van de deur zijn voor u.

Details over het voltage, soort stroom en de zekeringen vindt u op het typeplaatje. Het typeplaatje is vlakbij de vulopening gemon- teerd (zie hoofdstuk "Productbeschrijving").

Sluit de machine aan op een geaard stopcontact, in overeenstemming met de geldende bedradingsvoorschriften.

MILIEU

Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool ✉ niet weg met het huishoudelijk

⚠ Waarschuwing! De fabrikant kan niet aansprakelijk gesteld worden voor schade of letsel die voortkomen uit het niet opvolgen van bovengenoemde veiligheidsmaatregelen. Indien de voedingskabel moet worden vervangen, dan MOET dit gebeuren door onze Klantenservice.

⚠ Waarschuwing! De stekker moet na het installeren van de machine toegankelijk zijn.

SPECIALE ACCESSOIRES Stapelkit

Via uw dealer is een speciale stapelkit verkrijgbaar om het mogelijk te maken de droger bovenop een wasmachine (voorlader) met een diepte van het deksel tussen 48 en 60 cm te plaatsen. Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door.

afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

VERPAKKINGSMATERIALEN

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsma-

teriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

Waarschuwing! Als u uw oude apparaten afvoert, verwijder dan de hoofdkabel en voer deze samen met de stekker af. Verwijder de deurhaak en zorg ervoor dat deze niet langer kan worden afgesloten om te voorkomen dat jonge kinderen in het apparaat opgesloten raken.

MILIEUTIPS

- In de droger wordt uw wasgoed pluizig en zacht. Daarom heeft u bij het wassen geen wasverzachter nodig.

ONDERHOUD

Indien zich technische problemen voor- doen, controleer dan eerst of u ze zelf kunt oplossen met behulp van de bedieningsin- structies - zie hoofdstuk Wat moet u doen als....

Als u het probleem niet zelf kunt oplossen, neem dan contact op met de Klantenservice of een van onze geautoriseerde dealers. Om u snel te kunnen helpen, hebben wij de volgende informatie nodig:

• Uw droger werkt het zuinigst als u:
• de ventilatieopeningen in de sokkel altijd vrijhoudt;
• u zich aan de in het programma-overzicht aanbevolen laadvolumes houdt;
• het filter na elke droogcyclus schoonmaakt;

• het wasgoed goed centrifugeert voordat u het in de droger stopt.

• Modelbeschrijving

• Productnummer (PNC)
• Serienummer (S No. staat op het typeplatje op het apparaat - zie hoofdstuk Productbeschrijving) om de plaats te vinden
• Soort storing
• De foutmeldingen die op het display worden weergegeven
  Om de noodzakelijke referentienummers van uw apparaat bij de hand te hebben, adviseren wij u ze hier te noteren:

Modelbeschrijving:

Productnummer:

S No:

CE
