Producttype	Luidspreker / Soundbar
Merk	Harman Kardon
Model	SB 16/230
Afmetingen (B x H x D)	Ca. 1000 x 100 x 100 mm
Gewicht	Ca. 3 kg
Vermogen	2 x 50 W (RMS)
Impedantie	8 Ohm
Frequentiebereik	45 Hz – 20 kHz
Geïntegreerde versterker	Ja
Audio-ingangen	HDMI ARC, Optisch, Analoog (3,5 mm)
Draadloze connectiviteit	Bluetooth 4.2
Ondersteunde audioformaten	Dolby Digital, PCM
Afstandsbediening	Inbegrepen (infrarood)
Stroomvoorziening	230 V AC, 50 Hz
Stroomverbruik (in gebruik)	Ca. 60 W
Stroomverbruik (stand-by)	< 0,5 W
Montagemogelijkheden	Vrijstaand of muurbevestiging
Meegeleverde accessoires	Netkabel, optische kabel, afstandsbediening, batterijen, muurbeugel
Reiniging	Afnemen met een droge, zachte doek; geen schoonmaakmiddelen gebruiken
Veiligheid	Plaats het apparaat op een stabiele ondergrond; blokkeer ventilatieopeningen niet
Reparatie	Alleen door geautoriseerd servicecentrum; geen zelfreparatie

Veelgestelde vragen - SB 16/230 HARMAN KARDON

Hoe sluit ik de Harman Kardon SB 16/230 aan op mijn tv?

Gebruik de meegeleverde optische kabel of HDMI ARC-verbinding. Sluit de kabel aan op de overeenkomstige poort op de tv en op de speaker. Selecteer de juiste ingang op de speaker met de bronknop of afstandsbediening.

Kan ik muziek streamen via Bluetooth?

Ja, schakel Bluetooth in op uw apparaat, selecteer 'Harman Kardon SB 16/230' in de lijst met beschikbare apparaten. Het koppelen is eenvoudig en vereist geen code.

Wat moet ik doen als de speaker geen geluid geeft?

Controleer of de speaker is ingeschakeld en of het volume niet op nul staat. Controleer de audiokabels en of de juiste ingang is geselecteerd. Probeer de speaker opnieuw op te starten door de stroomkabel 10 seconden los te koppelen.

Hoe kan ik de speaker resetten naar fabrieksinstellingen?

Houd de 'Volume omlaag'-knop op de speaker ingedrukt terwijl u de stroom inschakelt. Houd de knop 10 seconden ingedrukt tot de LED snel knippert. Laat los; de speaker is gereset.

Kan ik de SB 16/230 aan de muur bevestigen?

Ja, de speaker wordt geleverd met een muurbeugel. Bevestig de beugel aan de muur met geschikte pluggen en schroeven (niet meegeleverd). Hang de speaker aan de beugel.

Wat is het stroomverbruik in stand-by?

Het stand-by verbruik is minder dan 0,5 watt, wat energiezuinig is. U kunt de speaker uitschakelen via de aan/uit-knop of de afstandsbediening.

Hoe onderhoud ik de speaker?

Reinig de buitenkant met een droge, zachte doek. Gebruik geen schoonmaakmiddelen of schuurmiddelen. Zorg dat er geen vloeistof in de openingen komt.

Welke audioformaten worden ondersteund?

De speaker ondersteunt Dolby Digital en PCM. Hierdoor kunt u genieten van helder geluid bij films en muziek.

Werkt de afstandsbediening niet?

Controleer of de batterijen in de afstandsbediening nog goed zijn. Vervang ze indien nodig. Richt de afstandsbediening rechtstreeks op de sensor van de speaker en zorg dat er geen obstakels zijn.

Is de speaker geschikt voor gebruik met een subwoofer?

De SB 16/230 is een actieve speaker met ingebouwde versterker. Er is geen aparte subwooferuitgang. Voor extra bas kunt u een aparte subwoofer met eigen ingang aansluiten, maar deze speaker levert al een goede basprestatie.

GEBRUIKSAANWIJZING SB 16/230 HARMAN KARDON

Actieve speaker soundbar

HANDLEIDING

elgenschappen en Functles 3

Inhoud van de set

3

soundbar – bedlenlingsorganen op de bovenzljde 4

soundbar – bedleningsorganen en aanslultingen op de achterzijde 4

subwooFer – bedlenLngsorganen op de achterzljde 5

luldsprekeropstelling 6

opstelling soundbar op taFel 6

soundbar tegen de wand 6

opstelling subwooFer 6

aanslultingen 7

bronnen 7

IlchtnetaanslultIng 8

bedlening 9

In- en ultschakelen soundbar 9

In- en ultschakelen subwooFer 9

volume regelen van het systeem 9

geluld van het systeem ultschakelen (mutlng) 9

Wij verzoeken u het product te registreren op onze website www.harmankardon.com

Opmerking: daarvoor heeft u het serienummer nodig. Tegelijkertijd kunt u aangeven dat u op de hoogte wilt worden gehouden van nieuwe producten en/of speciale acties.

Dank u voor de aanschaf van het Harman Kardon® SB 16/230 luidsprekersysteem waar u vele jaren luisterplezier aan zult beleven. De SB 16/230 is speciaal ontwikkeld om alle opwinding en kracht van de bioscoop in uw eigen woonkamer te beleven.

Ondanks de moderne elektronica en de state-of-the-art luidsprekereenheden in de SB 16/230, is het opstellen en gebruik uiterst eenvoudig.

Om optimaal plezier te hebben van uw nieuwe home theater systeem, dringen we erop aan dat u een paar minuten de tijd neemt om deze handleiding te lezen. Bovendien is het belangrijk even kennis te nemen van de verschillende bedieningsorganen om alle kracht en verlijning van de SB 16/230 tot hun recht te laten komen.

Heeft u nog vragen over dit product, de installatie of de bediening, neem dan contact op met uw leverancier of uw installateur, of ga naar de website www.harmankardon.com

Eigenschappen en Functies

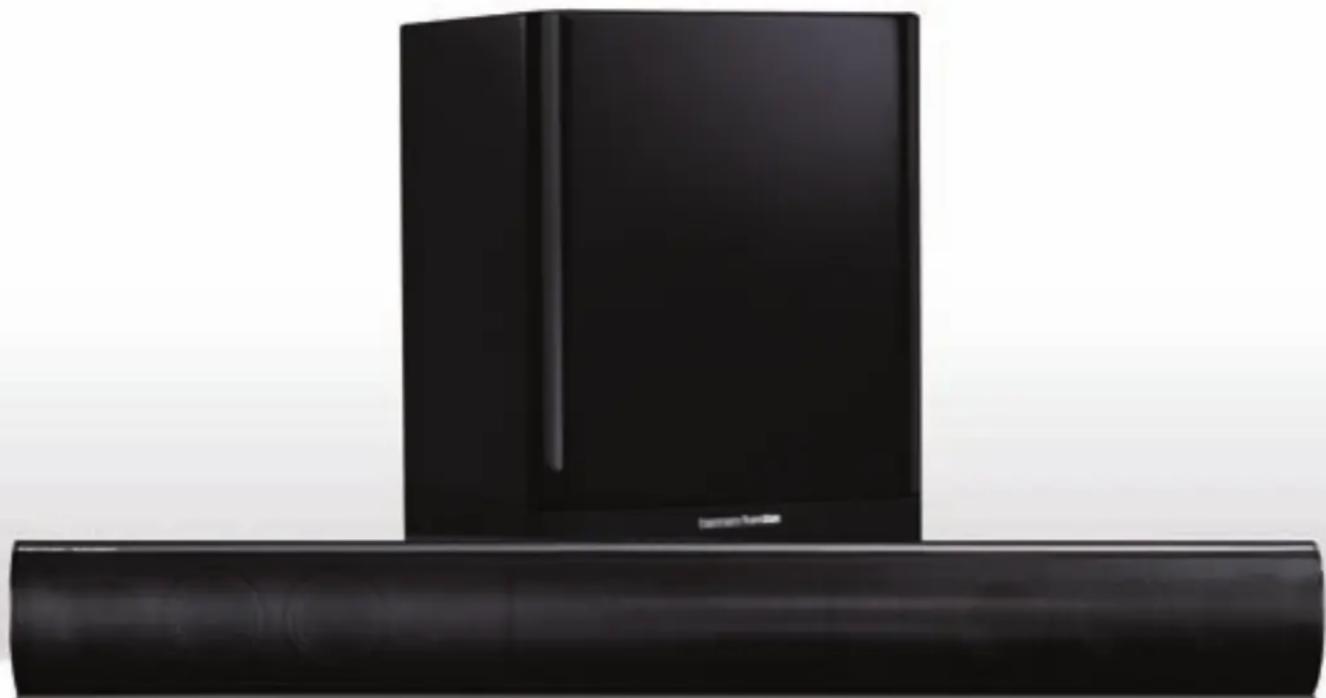

De SB 16/230 is een compleet home theater luidsprekersysteem en het omvat:

• Een magnetisch afgeschermde stereo Soundbar luidspreker (de SB 16 CNTR) met dubbele tweeweg links en rechts luidsprekers en een ingebouwde 2 x 25 watt stereoversterker
• Een 250 mm (10") 100 watt draadloos gestuurde subwoofer (de SB 15 SUB) Muurbeugels voor de Soundbar •
• Een 2 m (6,5 ft) stereo audiokabel voor het direct verbinden van het systeem met de audio-uitgang van de TV.

De SB 16 CNTR Soundbar bevat alle luidsprekers voor links en rechts en de stereoversterker, plus digitale signaalbewerking met een virtueel 3D schakeling voor een complete surround sound belevenis zonder extra luidsprekers of kabels. U kunt de soundbar op tafel voor de TV zetten of met de bij het systeem gevoegde montagematerialen gemakkelijk samen met uw flatscreen TV tegen de wand bevestigen. U kunt de Soundbar programmeren zodat deze reageert op de volumeregelaar van de TV en om in te schakelen en de bron te kiezen.

De SB 15 SUB subwoofer ontvangt zijn signaal van de SB 16 CNTR Soundbar via draadloze technologie, zodat u deze overal in de kamer kunt opstellen zonder extra kabel te hoeven leggen. De 250 mm (10") woofer en de ingebouwde 100 watt versterker zorgen voor alle impact en opwinding van elke film. Andere praktische eigenschappen zijn een volumeregelaar, een fase-schakelaar voor het aanpassen van de basweergave aan uw luisterruimte en een efficiënt schakelsysteem dat de aanwezigheid van een audiosignaal vaststelt en de subwoofer automatisch inschakelt.

Meer dan 50 jaar geleden introduceerde Harman Kardon de HiFi receiver. Met state-of-the-art eigenschappen en veelvuldig bekroonde schakelingen tovert de SB 16/230 uw flat screen TV om in een opwindend home theater.

Inhoud van de set

Eén SB 16 CNTR Soundbar luidspreker

Twee stel muurbeugels voor de soundbar – één stel smalle en één stel brede (voor het geval de optisch digitale ingang wordt gebruikt.

Twee rubberen voetjes

Eén 24 V DC lichtnetvoeding en netsnoer voor de SB 16 CNTR luidspreker

Belangrijk: Mocht er iets ontbreken, of werkt een onderdeel van de SB 16/230 niet goed, neem dan direct contact op met uw leverancier.

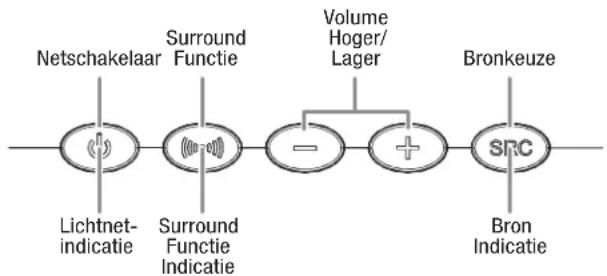

Soundbar – Bedieningsorganen op de Bovenzijde

Netschakelaar: wanneer de Soundbar in standby staat (lichtnetindicatie amber) drukt u op deze toets om de SB 16/230 in te schakelen (de indicatie wordt blauw). OPMERKING: wanneer de Soundbar in standby staat, schakelt deze automatisch in zodra een audiosignaal binnenkomt op de Source 1 analoge ingang.

Wanneer het SB 16/230 systeem ingeschakeld is:

Druk kort op de netschakelaar om het geluid van het 1. SB 16/230 systeem uit te schakelen (de lichtnetindicatie knippert blauw).

Houd de netschakelaar drie seconden ingedrukt om de Soundbar in standby te 2. zetten (de lichtnetindicatie wordt amber). OPMERKING: de subwoofer blijft nog ongeveer 15 minuten ingeschakeld nadat het audiosignaal wegvalt en gaat dan automatisch in standby.

Surround Functie: deze toets schakelt de 3D Surround processing van de SB 16/230 in en uit. De Surround Functie Indicatie wordt blauw zodra 3D Surround actief is en wordt wit wanneer 3D Surround niet actief is (normale stereoweergave). Zie Soundbar Functies op pagina 9 voor meer informatie.

Volume Hoger/Lager: druk op (-) om het volume te verlagen en op (+) om het te verhogen.

Bronkeuze: deze toets schakelt tussen de bronnen aangesloten op Source 1 (analoog) en Source 2 (digitaal) ingangen. Wanneer Source 1 actief is, wordt de Bron Indicatie wit; wanneer Source 2 actief is, wordt de Bron Indicatie blauw.

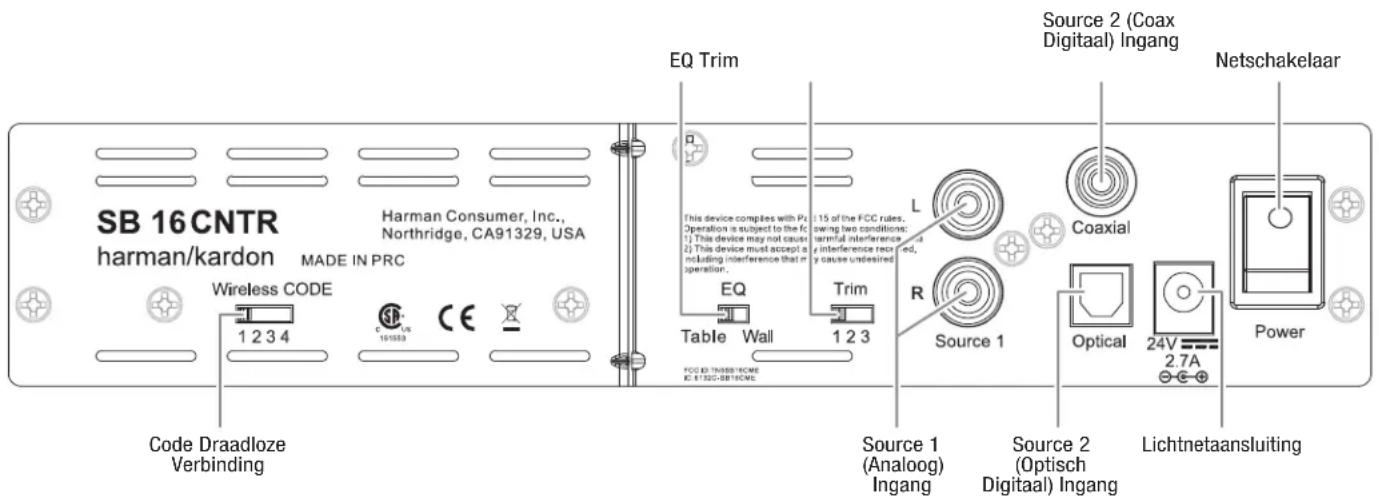

Soundbar– Bedieningsorganen en Aansluitingen op de Achterzijde

Code Draadloze Verbinding: kiest tussen vier verschillende kanalen voor het draadloze subwoofer signaal.

BELANGRIJK: controleer of de Wireless Code schakelaar van de Subwoofer op hetzelfde kanaal staat als de Wireless Code schakelaar van de Soundbar. Zie Code Draadloze Verbinding op pagina 10 voor meer informatie.

EQ: deze schakelaar corrigeert het laag van de Soundbar voor wand- of tafelmontage. Bevestigt u de Soundbar tegen de wand met de bijgeleverde muurbeugels, dan set u deze schakelaar in de positie Wall (wand) voor een natuurlijke laagweergave. Staat de Soundbar op tafel, zet EQ dan op de stand Table (tafel) voor een optimale basweergave.

Trim: deze schakelaar compenseert de ingangsgevoeligheid van de Soundbar om aan te passen aan het uitgangssignaal van de TV. Zie Soundbar Instellingen op pagina 10 voor nadere informatie.

Source 1 Aansluiting (analoog): gebruik de bijgeleverde stereo audiokabel om de analoge stereo-uitgang van uw TV, DVD-speler of kabel/satelliettuner te aan te sluiten.

Source 2 Aansluiting (digitaal): wanneer uw TV, DVD-speler of kabel/satelliettuner een coax digitale uitgang heeft, kunt u die hierop aansluiten.

OPMERKING: wanneer u een TV of andere component op Soundbar Source 1 aansluit, kunt u een andere component aansluiten op Source 2.

Lichtnetaansluiting (Power): verbind de bijgeleverde netvoeding hiermee. Zie Lichtnetaansluitingen op pagina 8 voor nadere informatie.

BELANGRIJK: sluit de netvoeding pas op het stopcontact aan nadat alle andere verbindingen zijn gemaakt en gecontroleerd.

Netschakelaar (Power): zet deze schakelaar op On (aan – de witte stip indrukken) om de Soundbar te activeren. Bij normaal gebruik kan deze schakelaar in de On positie blijven staan. Zie In- en Uitschakelen Soundbar op pagina 9 voor nadere informatie.

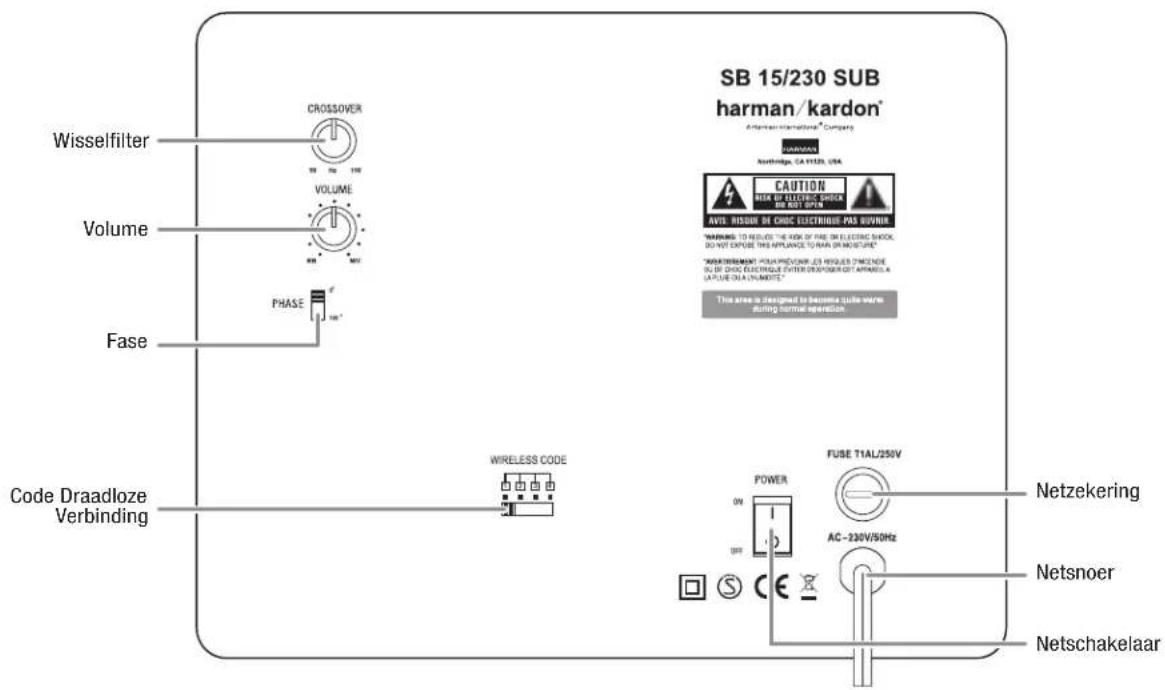

Subwoofer – Bedieningsorganen op de Achterzijde

Wisselfilter (Crossover): hiermee wordt de wisselfrequentie van de subwoofer ingesteld tussen 50 en 150 Hz. Naarmate u het wisselfilter hoger instelt zal de subwoofer hogere frequenties weergeven en hoe meer bas zal overlappen met de Soundbar. Deze instelling is voor het maken van een rustige overgang tussen de bassen van de subwoofer en de Soundbar, afhankelijk van de kamer en de opstelling van de subwoofer. Zie Subwoofer Wisselfilter op pagina 10 voor andere informatie.

Volume: voor het instellen van de juiste balans tussen de subwoofer en de Soundbar. Naar rechts draaien om het volume van de subwoofer te verhogen en naar links om het te verlagen.

Fase: deze schakelaar bepaalt of de conusbeweging van de subwoofer in fase is met de luidsprekers van de Soundbar. Wanneer de subwoofer uit-fase is ten opzichte van de soundbar luidsprekers, kunnen de geluidsgolven van de soundbar sommige golven van de subwoofers uitdoven en zo de impact van de basweergave aantasten. Dit verschijnsel wordt mede bepaald door de opstelling van de subwoofer en de soundbar ten opzichte van elkaar in de kamer. Zie Subwoofer Fase-schakelaar op pagina 10 voor meer informatie.

Code Draadloze: Selectie keuze tussen 4 verschillende kanalen ten behoeve van het draadloos subwoofer signaal. BELANGRIJK: Zorg ervoor dat de Code van het kanaal van de draadloze verbinding van de soundbar gelijk is aan hetzelfde kanaal als die van de draadloze verbinding van de subwoofer. Zie ook Problemen, op pagina 10, voor meer informatie.

Netzekering: de SB 15 SUB is af fabriek voorzien van een T2AL/250V 1A - 250 V AC zekering. Mocht de zekering opgeblazen worden, handel dan als volgt:

Neem de stekker uit het stopcontact.1.

Verwijder de opgeblazen zekering met een schroevendraaier.2.

Vervang de zekering door een identiek exemplaar T2AL/250V 1A - 250 V AC.3.

WAARSCHUWING: OM BEVEILIGD TE ZIJN TEGEN BRAND DE ZEKERING UITSLUITEND DOOR EEN IDENTIEK EXEMPLAAR VERVANGEN.

Netsnoer: verbind dit met een spanningvoerend stopcontact. Zie Lichtnetaansluiting op pagina 8 voor nadere informatie.

Netschakelaar: zet deze schakelaar op On (aan) om de subwoofer te activeren. Bij normaal gebruik kan deze schakelaar in de On positie blijven staan. Zie In- en Uitschakelen Soundbar op pagina 9 voor nadere informatie.

Status (bovenop het apparaat, niet afgebeeld): licht blauw op wanneer de netschakelaar op On (aan) staat; licht amber op wanneer de subwoofer in standby staat en dooft wanneer de netschakelaar van de subwoofer op Off (uit) staat.

Luidsprekeropstelling

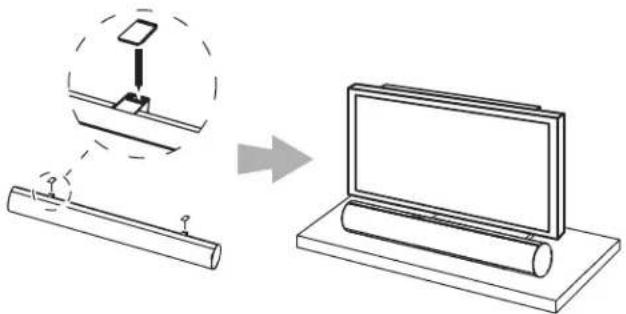

Opstelling Soundbar op een Tafel

Wanneer uw TV op een tafel staat kunt u de Soundbar direct daarvoor op de tafel plaatsen, in het midden van het TV-beeld. Bevestig de bijgevoegde rubber voetjes aan de soundbar als afgebeeld.

Wanneer de bovenzijde van de tafel vlak is, zal de soundbar op alle vier de pootjes rusten.

Wandmontage van de Soundbar

Wanneer uw TV tegen de wand is gemonteerd kunt u met de bijgeleverde muurbeugel ook de Soundbar tegen de wand bevestigen, direct onder de TV.

Bepaal eerst de gewenste positie tegen de wand. Controleer ook of de bovenzijde 1. van de Soundbar niet voor het TV-beeld valt wanneer deze is gemonteerd.

Markeer de posities van de Soundbar muurbeugel op de wand. DE gaten voor de 2. linker en rechter beugel liggen 600 mm van elkaar en zijn bedoeld voor 3,5 mm schroeven. De gaten bovenin en onderin van elke beugel liggen 25 mm van elkaar. Zie illustratie hieronder.

OPMERKING: om er zeker van te zijn dat de Soundbar horizontaal ligt gebruikt u een waterpas, laserapparaat of een ander apparaat waarmee u kunt zien of de beide gaten zich op exact dezelfde hoogte bevinden.

1. Wanneer u de optisch digitale audio-ingang van de soundbar gebruikt, kiest u de brede muurbeugels. In alle andere gevallen gebruikt u de smalle beugels.

Wanneer de Optisch Digitale Ingang wordt gebruikt

Wanneer de Optisch Digitale Ingang NIET wordt gebruikt

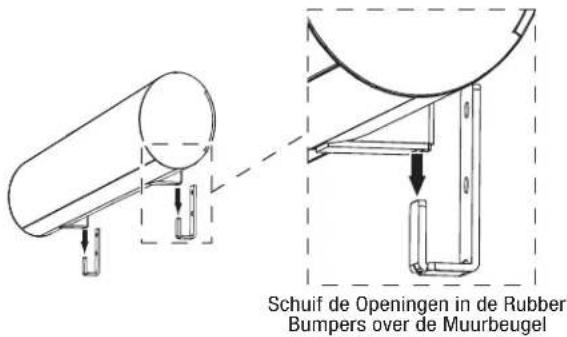

1. Bevestig de twee muurbeugels tegen de wand op de gemarkeerde posities met montagemateriaal dat voor de wand en het doel geschikt is. Denk eraan dat de soundbar 3,6 kg (8 lb) weegt en gebruik montagemateriaal dat voor dit gewicht sterk genoeg is.

1. Nadat alle verbindingen zijn gemaakt als beschreven als beschreven onder Aansluiten op pagina 7, bevestigt u de soundbar aan de beugels door de openingen in de voetjes over de verticale delen van de beugels te schuiven.

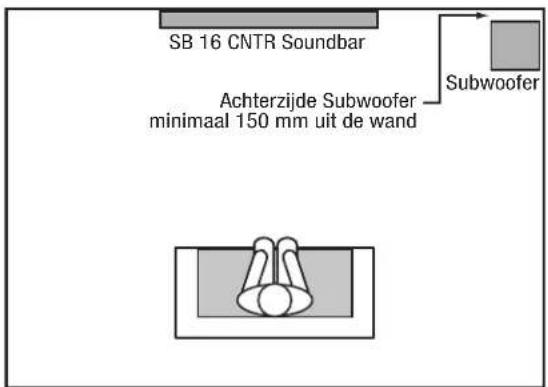

Opstellen Subwoofer

Daar ons gehoor op lage frequenties niet erg gevoelig is voor richting, het gebied waarin de subwoofer werkt, is de opstelling van de subwoofer in de kamer niet kritisch. De krachtigste basweergave krijgt u echter wanneer de subwoofer in een hoek wordt geplaatst van de wand waartegen ook de Soundbar is opgesteld.

BELANGRIJK: controleer of de achterzijde van de subwoofer minimaal 150 mm (6") van de wand blijft; dit vanwege de poort op de achterzijde.

Het is zinvol te experimenteren met de opstelling van de subwoofer door deze tijdelijk op de luisterpositie te plaatsen en muziek af te spelen met veel laag. Door op verschillende plaatsen te luisteren tijdens het afspelen, kunt u horen op welke plaats het laag het beste klinkt. Dat is dan de beste plaats voor de subwoofer.

BELANGRIJK: de maximale draadloze afstand tussen de soundbar en de subwoofer is 15,3 m (50 ft).

Aansluitingen

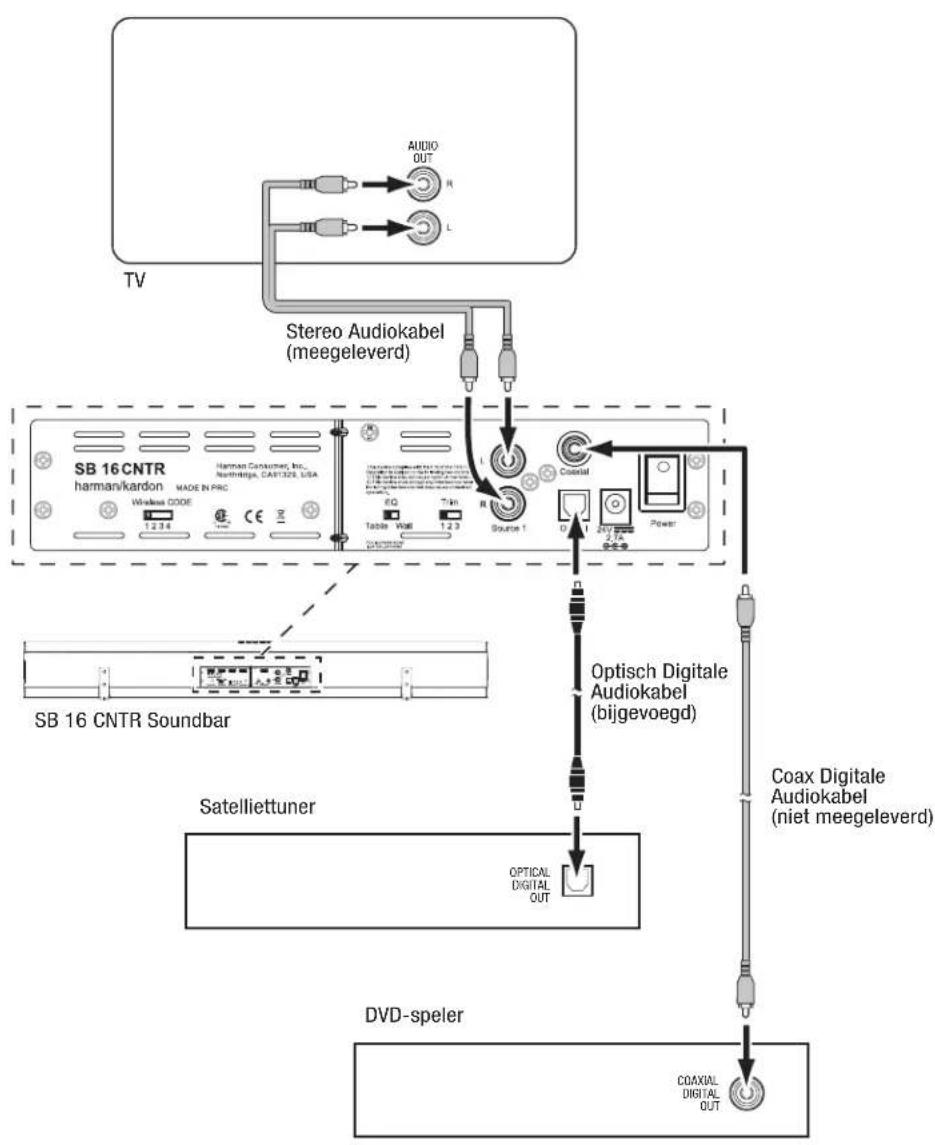

Bronnen

Analoog: gebruik de bijgeleverde stereo audiokabel om de Source 1 (analoge) audio-ingang te verbinden met de stereo audio-uitgang van uw TV. Wanneer uw TV twee stel audio-uitgangen heeft gebruik dan de uitgangen met een vast niveau. Op die manier kunt u de luidsprekers van de TV geheel uitschakelen terwijl een continu signaal naar de Soundbar aanwezig blijft.

Digitaal: wanneer uw DVD-speler, kabeltuner of satelliettuner coax of optisch digitale uitgangen heeft, kunt u de bijgevoegde optisch digitale audiokabel of een coax digitale audiokabel (niet bijgevoegd) gebruiken om deze op de optisch of coax digitale ingangen aan te sluiten.

OPMERKINGEN: wanneer uw DVD-speler, kabel- of satelliettuner geen coax digitale uitgang heeft, kunt u de analoge audio-uitgang verbinden met uw TV. De TV stuurt het audiosignaal via de boven omschreven analoge uitgang naar de Soundbar.


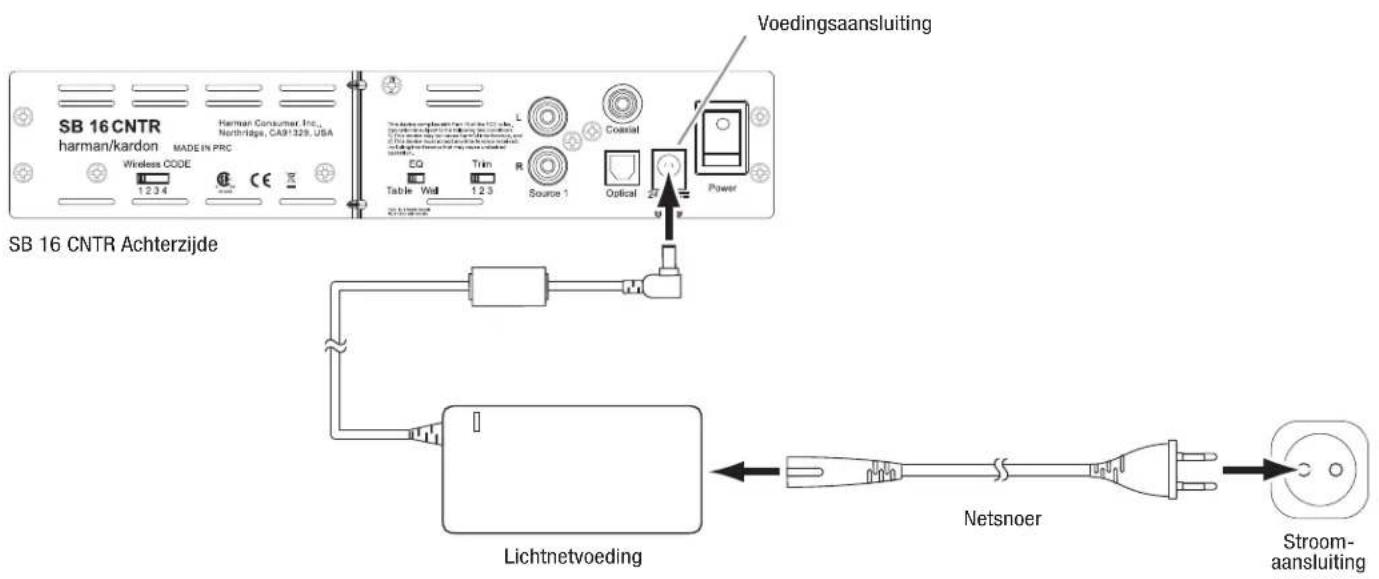

Lichtnetaansluiting

Nadat u de alle bronnen heeft aangesloten en gecontroleerd:

1. Verbind de DC lichtnetvoeding met de voedingsaansluiting van de Soundbar. Steek dan de stekker van het bijgevoegde netsnoer in een actief en ongeschakeld stopcontact. Steek deze stekker niet in de extra lichtnetuitgang van een andere audiocomponent.
2. Steek de stekker van de subwoofer in een actief en ongeschakeld stopcontact. Steek deze stekker niet in de extra lichtnetuitgang van een andere audiocomponent.

Bediening

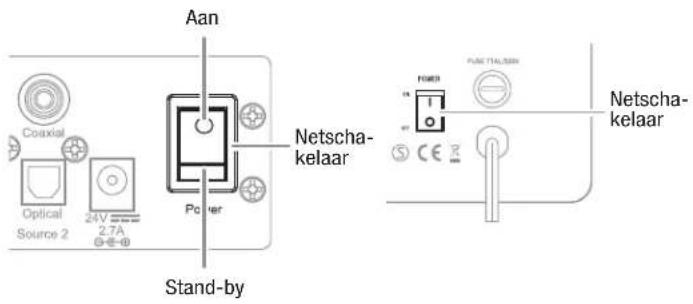

Zet de netschakelaars (Power) van de soundbar en de subwoofer op On (aan).

Soundbar In- en Uitschakelen

Handbediening: om de soundbar zelf in te schakelen, drukt u kort op Power op de soundbar.

Om de soundbar zelf in standby te zetten houdt u Power minimaal drie seconden vast.

Opmerking: wanneer u de soundbar zelf in standby zet, kunt u deze alleen weer inschakelen door weer op Power te drukken.

Automatische Inschakeling:de soundbar heeft een sensor die een signaal herkent en het apparaat automatisch inschakelt zodra een audiosignaal op één van de ingangen binnenkomt. Om het opgenomen vermogen zo gering mogelijk te houden, wordt sensor pas geactiveerd nadat enig signaal van de afstandsbediening is opgevangen. Dit hoeft geen afstandsbedieningscode te zijn dat in de soundbar is geprogrammeerd (zie De Soundbar laten reageren op uw TV Afstandsbediening, op pagina 11) – het inschakelen van de TV of het regelen van het volume via die afstandsbediening is al genoeg.

Wanneer de signaal sensor van de soundbar is geactiveerd, schakelt het apparaat automatisch vanuit standby in zodra een signaal op een ingang van de subwoofer verschijnt.

Automatische Uitschakeling: de soundbar gaat automatisch in standby wanneer op geen van de audio-ingangen gedurende ca. 15 minuten een audiosignaal wordt ontvangen. Wanneer u de soundbar heeft geprogrammeerd om te reageren op de aan/uit bevelen van de afstandsbediening van de TV, dan kunt u de soundbar zelf in standby zetten zonder Power drie seconden ingedrukt te hoeven houden. Zie De Soundbar laten reageren op uw TV Afstandsbediening, op pagina 11.

Wanneer u voor langere tijd niet aanwezig zult zijn, of om andere redenen het systeem voor langere tijd niet zult gebruiken, zet dan Power op Off (uit).

Subwoofer In en Uitschakelen

Zet Power op de subwoofer in de stand On. Daarmee zet u de subwoofer in de standby positie. Nu schakelt de subwoofer zichzelf in zodra een audiosignaal binnenkomt en keert terug naar standby wanneer gedurende 15 minuten geen audiosignaal binnenkomt. De LED op de subwoofer licht blauw op wanneer de subwoofer ingeschakeld en amber wanneer de subwoofer op standby staat.

Wanneer u voor langere tijd afwezig zult zijn of het systeem voor langere tijd niet zult gebruiken, is het verstandig de netschakelaar op Off te zetten.

Volume Regelen van het Systeem

Druk op Volume Up (hoger) of Volume Down (lager) op de Soundbar om het volume te regelen. Houd de toets vast om de instelling snel te wijzigen. OPMERKING: in de laagste stand wordt het geluid uitgeschakeld (muting).

Wanneer het systeem niet luid of niet zacht genoeg speelt, kunt u dit met Trim corrigeren. Zie Soundbar Trim op pagina 10.

Voor de beste weergave raden we u aan de ingebouwde luidsprekers van de TV uit te schakelen. Raadpleeg eventueel de handleiding van de TV daarvoor. Wanneer de luidsprekers niet kunnen worden uitgeschakeld kunt u het volume van de TV zo instellen dat het SB 16/230 systeem altijd het grootste deel van het geluid levert:

Regel het geluid met de instelling op uw TV geheel terug.1.

Stel met de toetsen op de Soundbar het geluid in op het gewenste niveau.2.

Op deze manier dient het geluid van het SB 16/230 systeem altijd luider te zijn dan dat van de TV. OPMERKING: op deze manier kan het afgegeven signaal van de TV-uitgang lager zijn, wat u kunt compenseren door Trim op 3 in te stellen. Zie Soundbar Trim op pagina 10.

Geluid Uitschakelen

Druk kort op Power op de Soundbar om het geluid uit te schakelen (de Power indicatie knippert blauw). Druk nogmaals kort op Power om het geluid weer in te schakelen (de Power indicatie brandt weer constant).

Soundbar Surround Functie

Deze toets schakelt het geluid tussen normaal stereo (de Surround Functie Indicatie wordt wit) en 3D Surround (de Surround Functie Indicatie wordt blauw). De 3D Surround instelling geeft een complete surround sound belevenis voor iedereen die op enige afstand voor de soundbar zit. Hoewel dit vooral effectief is bij het kijken naar films kunt u dit ook gebruiken bij muziek.

Telkens wanneer u op deze toets drukt, wisselt de audiobron van de soundbar tussen de optisch digitale ingang, de coax digitale ingang en de analoge ingang.

Subwoofer Volume

Gebruik de volumeregelaar van de subwoofer om de bassen in balans te brengen met de overige frequenties. Speel muziek of een film af die u goed kent en stel het volume van de subwoofer zo in dat het geluid in balans is. Luister naar verschillende soorten muziek en filmgeluid waarin krachtige bassen voorkomen en zoek de juiste instelling van Volume zodat het laag niet te zeer wordt benadrukt of te zwak is.

Heeft u eenmaal een instelling voor het Volume gevonden waarbij de bassen en de rest in balans zijn, hoeft u deze instelling niet meer te veranderen.

Soundbar Trim

Hiermee corrigeert u de ingangsgevoeligheid van de Soundbar om te kunnen werken met TV's die verschillende signaalsterktes afgeven. Wanneer het audiosignaal van de TV zwak is, zal de Soundbar niet luid genoeg spelen. In dat geval zet u Trim op 3 om de Soundbar luider te laten spelen. Wanneer het TV-signaal te sterk is kan de Soundbar op normaal niveau vervormen. In dat geval zet u Trim op 1 om het signaal te reduceren en de vervorming op te heffen.

In het zeldzame geval dat er interferentie optreedt bij de bediening van het systeem, of wanneer u meer dan één SB 16/230 in gebruik heeft, kunt u het kanaal van de draadloze verbinding van het systeem wijzigen. Op de Soundbar en de subwoofer bevindt zich een Wireless Code schakelaar met vier standen. Om het kanaal te wijzigen zet u eenvoudig elke schakelaar in een van de andere drie posities. BELANGRIJK: de schakelaars op de Soundbar en de subwoofer dienen in dezelfde positie te staan anders werkt het draadloze systeem niet.

OPMERKING: de maximale afstand voor de draadloze verbinding tussen de subwoofer en de soundbar bedraagt ca. 15 meter (50 ft).

Subwoofer Wisselfilter

De instelling Crossover stelt de wisselfrequentie van de subwoofer in tussen 50 en 150 Hz. Hoe hoger de instelling hoe meer het laag van de subwoofer zal overlappen met dat van de Soundbar. Deze instelling is om een goede overgang van de frequenties tussen de Soundbar en de subwoofer te bereiken in verschillende kamers en opstellingen.

Om Crossover in te stellen luistert u naar de laagweergave. Wanneer de bas te sterk is op bepaalde frequenties stelt u Crossover lager in. Is de bas te zwak op bepaalde frequenties, stel Crossover dan hoger in.

Subwoofer Fase

Deze schakelaar bepaalt of de conusbeweging van de subwoofer in fase is met de luidsprekers van de Soundbar. Wanneer dat niet het geval is heffen beide elkaar gedeeltelijk op wat de bas vermindert en het effect teniet doet. Dit wordt mede bepaald door de opstelling van alle luidsprekers in de kamer.

Er bestaat geen absolute goed of fout instelling voor de fase, maar meestal kan de schakelaar in de stand 0° blijven staan. Wanneer de subwoofer en de Soundbar in fase zijn klinkt het geluid helder en heeft het meer impact. Percussie instrumenten als piano, drums en geplukte strijkers klinken levensechter. De beste manier om de Fase in te stellen is naar muziek te luisteren die u goed kent en beide posities te proberen; kies de positie die het beste klinkt.

De Soundbar Laten Reageren op uw TV Afstandsbediening

U kunt de Soundbar zo programmeren dat deze reageert op de afstandsbediening van de Tv voor de functies Off (uit), Muting, Volume Hoger, Volume Lager en bronkeuze. Zo kunt u uw gehele home theater bedienen met een afstandsbediening. Door zo te programmeren kunt u het gehele home theater systeem bedienen met een enkele afstandsbediening. Neem voordat u de soundbar gaat programmeren, de afstandsbediening van de TV in uw hand.

OPMERKING: sommige stappen hebben een tijdslimiet, lees daarom deze procedure eerst helemaal door voordat u begint.

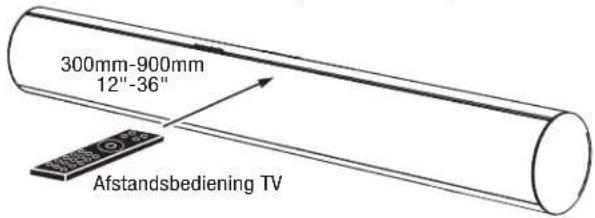

Neem de afstandsbediening in de hand. Zodra u begint met het programmeren van de afstandsbediening na stap 4 richt u de TV afstandsbediening op de voorzijde van de soundbar op een afstand van 30 tot 90 cm (ca. 12 tot 36 inches).

OPMERKING: wanneer op enig moment de Surround en Source toetsen niet meer knipperen en de soundbar weer inschakelt, is het programmeren mislukt. In dat geval begint u opnieuw vanaf stap 2.

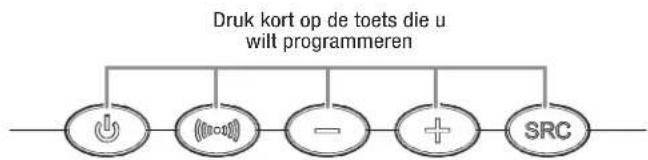

Programmeren van uitschakelen, surround, volume lager, volume hoger of bronkeuze:

1. Controleer of de soundbar is ingeschakeld.

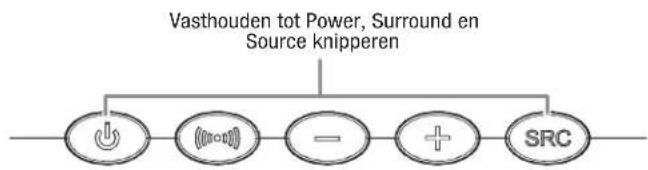

2. Druk tegelijk op Power en Source van de soundbar tot de zichtbare Surround toets blauw knippert (Power en Source knipperen ook, maar zijn afgedekt door uw vingers). Knipperen de toetsen niet na drie seconden, laat dan los en probeer het nog eens.

1. U heeft nu 20 seconden om kort op de soundbar toets te drukken die u wilt programmeren (Power, Surround, Volume hoger, Volume lager, Source). Daarna zal het programmeren niet lukken en dient u bij stap 2 opnieuw te beginnen. Wanneer alles goed gaat zal de toets Power op de soundbar doven.

1. U heeft nu 5 seconden om de TV afstandsbediening op de voorzijde van de soundbar te richten en langzaam en herhaaldelijk desbetreffende toets van de afstandsbediening in te drukken en los te laten tot de Surround en Source toetsen op de soundbar knipperen en na een paar seconden terug gaan naar constant branden. Dat geeft aan dat het programmeren is geslaagd. Zo niet, begin dan opnieuw bij stap 2.

Mute programmeren: herhaal de stappen 1 en 2. Bij stap 3 drukt u op Power op de soundbar tot Surround en Source weer constant oplichten. Ga dan verder met stap 4.

Wissen alle programmering afstandsbediening: controleer of de soundbar is ingeschakeld en druk dan tegelijkertijd op Surround en Volume Hoger op de soundbar en houd dit vast tot alle toetsen oplichten.

Problemen

Wanneer uw SB 16/230 systeem niet werkt zoals het hoort, controleer dan aan de hand van onderstaand overzicht of u het kunt oplossen voordat u de hulp inroept van een vertegenwoordiger van Harman Kardon.

Probleem Oplossing

De Soundbar schakelt niet in	• Controleer of de lichtnetvoeding van de Soundbar met een spanningvoerend stopcontact is verbonden en dat de netvoeding met de Soundbar is verbonden. Controleer of de Power schakelaar van de Soundbar op ON (aan) staat. •
De Subwoofer schakelt niet in	• Controleer of het netsnoer van de subwoofer met een spanningvoerend stopcontact is verbonden. Controleer of de Power schakelaar van de Soundbar op ON (aan) staat. •• Controleer of de zekering van de subwoofer misschien is opgeblazen. Zie Subwoofer – Bedieningsorganen op de Achterzijde op pagina 5 voor aanwijzingen over controleren en vervangen van de zekering.
Geen geluid van zowel de Soundbar als de subwoofer	• Controleer of soundbar is ingeschakeld (Power licht blauw op).• Controleer of de kabel tussen de TV of andere bron naar de Soundbar aan beide einden goed is aangesloten.• Controleer of de bronkeuze (Source) op de juiste bron staat. De Bron Indicatie licht wit op voor Source 1 – analoog en blauw voor Source 2 – digitaal) en of de bron wel een signaal afgeeft.• ontroleer of de muting is uitgeschakeld. Wanneer het systeem in muting staat knippert de Power indicatie blauw. Wanneer het systeem in muting staat, drukt u kort op Power om de muting uit te schakelen.• Controleer of het geluid niet helemaal is teruggeregeld. In de laagste instelling van Volume Down wordt de muting ingeschakeld.
Geen geluid van de subwoofer	• Controleer of het Volume van de subwoofer niet geheel is teruggedraaid (geheel naar links).• Controleer of de Code Draadloze Verbinding op de subwoofer en de Soundbar beide op hetzelfde cijfer staan.• Plaats de subwoofer dichter bij de Soundbar. De maximum afstand voor de draadloze verbinding is 15 meter (50 ft).
Het geluid van de Soundbar is vervormd	• Zet Trim op de Soundbar in een lagere stand.• Controleer de bron om te zien of de vervorming daar vandaan komt en niet van de Soundbar.
Wanneer het systeem te zacht werkt, zelfs wanneer het volume geheel wordt opengedraaid	• Zet Trim op de Soundbar in een hogere stand.• Wanneer de TV of de bron is aangesloten via een variabele uitgang, controleer dan of die uitgang niet te laag is ingesteld.
Er is te weinig bas:	• Draai het volume van de subwoofer hoger.• Plaats de subwoofer in een hoek van de kamer.• Plaats de subwoofer dichter bij de luisterpositie.
De soundbar laat zich niet programmeren op de bevelen van de TV afstandsbediening:	• Volg de stappen 1 t/m 4 van Programmeren Soundbar op de Afstandsbediening van de TV op pagina 11 nauwgezet op.• Houd de TV afstandsbediening 30 cm (12") van de voorzijde van de Soundbar tijdens het programmeren.• Hoewel de Soundbar de bevelen van de meeste TV afstandsbedieningen kan overnemen, zijn er IR codes die niet worden overgenomen.
U drukt op Power op de afstandsbediening van de TV en de Soundbar schakelt uit wanneer de TV inschakelt (of omgekeerd)	• Druk één keer op Power op de Soundbar of op de TV – niet op beide. Dit zorgt ervoor dat ze weer tegelijk in- en uitschakelen wanneer u op Power van de TV afstandsbediening drukt.

U vindt meer hulp bij problemen in de FAQ (veelgestelde vragen) op de Support pagina's van www.harmankardon.com

Technische Gegevens

SB 16/230 Systeem

Gefabriceerd in de Volksrepubliek China

© 2010 HARMAN International Industries, Incorporated. Alle rechten voorbehouden.

Harman kardon is een handelsmerk van HARMAN International Industries, Incorporated, geregistreerd in de Verenigde Staten en/of andere landen. Eigenschappen, specificaties en vormgeving kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Best.nr. 406-000-06266-E

harman/kardon

by HARMAN

www.harmankardon.com
