Type product	Luidspreker (satelliet)
Merk	Harman Kardon
Model	HKTS 30SAT-2
Impedantie	8 Ohm
Gevoeligheid	86 dB (1W/1m)
Frequentiebereik	100 Hz - 20 kHz
Aanbevolen versterkervermogen	10 - 100 W
Afmetingen (B x H x D)	105 x 140 x 120 mm
Gewicht	0,8 kg per stuk
Voeding	Passieve luidspreker (geen eigen voeding)
Aansluiting	Schroefklemmen (2-aderig)
Montagemogelijkheden	Op standaard of wandbeugel (optioneel)
Geschikt voor	Home cinema satelliet of surround
Kleur	Zwart
Materiaal behuizing	ABS kunststof
Magnetisch afgeschermd	Ja
Onderhoud en reiniging	Afnemen met een droge, zachte doek. Geen schoonmaakmiddelen gebruiken.
Veiligheid	Niet blootstellen aan vocht of hitte. Niet zelf openen.
Repareerbaarheid	Neem contact op met een erkende service provider voor reparatie. Reserveonderdelen beschikbaar via Harman.
Verpakking inhoud	1 luidspreker, garantiekaart, handleiding

Veelgestelde vragen - HKTS 30SAT-2 HARMAN KARDON

Hoe sluit ik de HKTS 30SAT-2 aan op mijn versterker?

Gebruik luidsprekerkabel (2-aderig) en sluit deze aan op de schroefklemmen aan de achterzijde. Let op de polariteit (+ en -).

Wat is de impedantie van deze luidspreker?

De impedantie is 8 Ohm, geschikt voor de meeste AV-receivers.

Kan ik deze luidspreker aan de muur bevestigen?

Ja, er is een optionele wandbeugel beschikbaar. Zorg voor stevige montage op een draagmuur.

Welk vermogen heeft mijn versterker nodig?

Een versterker met 10 tot 100 watt per kanaal is aanbevolen voor optimaal geluid.

Hoe onderhoud ik de luidspreker?

Reinig de behuizing met een droge, zachte doek. Gebruik geen water of chemische middelen.

Wat is het frequentiebereik van de HKTS 30SAT-2?

Het frequentiebereik is 100 Hz tot 20 kHz, ideaal voor midden- en hoge tonen.

Is de luidspreker magnetisch afgeschermd?

Ja, de luidspreker is magnetisch afgeschermd en kan veilig naast een tv worden geplaatst.

Kan ik deze luidspreker gebruiken als centerkanaal?

De HKTS 30SAT-2 is ontworpen als satelliet voor surround of front. Voor een centerkanaal wordt een speciale centerluidspreker aanbevolen.

Wat moet ik doen als het geluid vervormt?

Controleer of de luidsprekerkabel goed is aangesloten en of de versterker niet overstuurd is. Verminder het volume indien nodig.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice van Harman Kardon of een erkende dealer voor onderdelen of reparatie.

GEBRUIKSAANWIJZING HKTS 30SAT-2 HARMAN KARDON

Twee Satelliet Luidsprekers

Handleiding

Nederlands

Dank u voor de aanschaf van het Harman Kardon® HKTS30SAT-2 luidsprekerpaar waar u vele jaren luisterplezier aan zult beleven. Ondanks de state-of-the-art componenten in de HKTS30SAT-2 is het aansluiten eenvoudig. Kabels met kleurcode maken de HKTS30SAT-2 gemakkelijk in het gebruik.

Om optimaal plezier te hebben van uw nieuwe systeem, dringen we erop aan dat u een paar minuten de tijd neemt om deze handleiding te lezen. Op die manier bent u er zeker van dat de verbindingen met de receiver (of voorversterker/processor), versterker en andere apparaten correct zijn. Zo bent u er zeker van dat de verbindingen die u maakt met uw versterker of receiver juist zijn.

Heeft u nog vragen over dit product, de installatie of de bediening, neem dan contact op met uw leverancier die u verder kan helpen.

Functies en Mogelijkheden

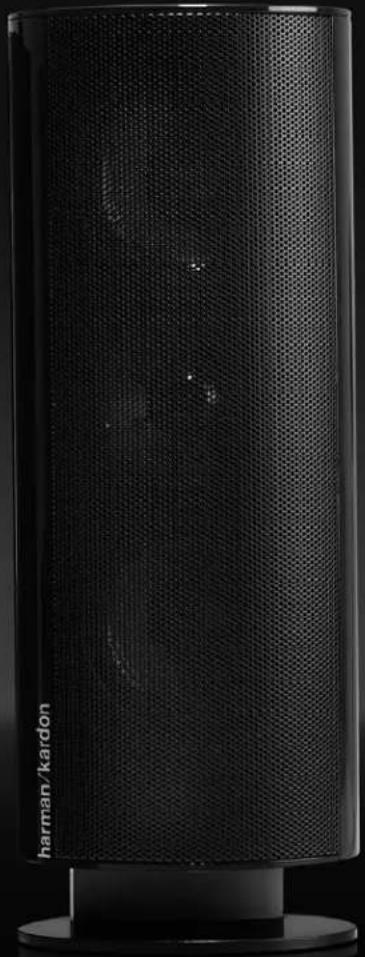

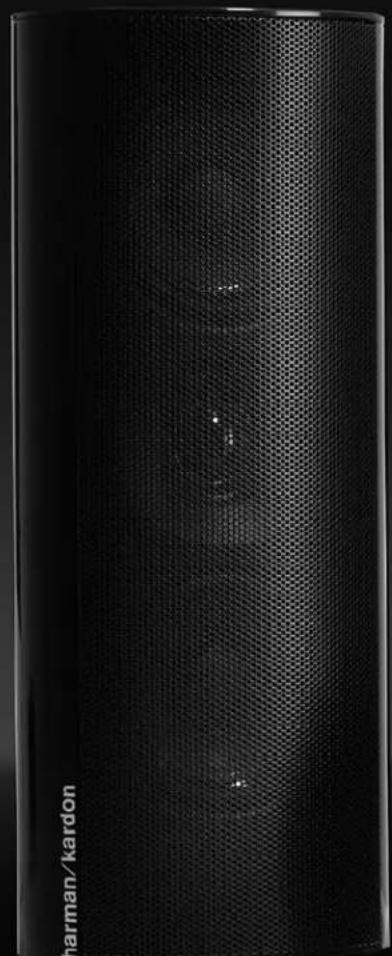

De HKTS30SAT-2 is een paar SAT-satelliet luidsprekers, elk daarvan heeft de volgende eigenschappen:

• Dual 3" (75 mm) magnetisch afgeschermde middentoners
- Één 34 (19 mm) magnetisch afgeschermde dometweeter
- Een gesloten behuizing
- Ingebouwde, afneembare voet
- Een muurbeugel
- Kleur gecodeerde aansluitkabels

Alle luidsprekerkabels maken gebruik van een kleurcode conform de standaard van de Consumer Electronics Association (CEA). Deze kleurcode voorkomt vergissingen bij het aansluiten van de luidsprekers, zeker wanneer u ze aansluit op een Harman Kardon receiver.

De HTFS 3/E vloerstands zijn afzonderlijk verkrijgbaar bij uw Harman Kardon dealer.

Inhoud van de set

Twee SAT-T30 satelliet luidsprekers

Twee muurbeugels

Twee metalen bevestigingsplaten en schroeven

Twee 10 meter luidsprekerkabels (bruin en licht bruin gekleurde strepen)

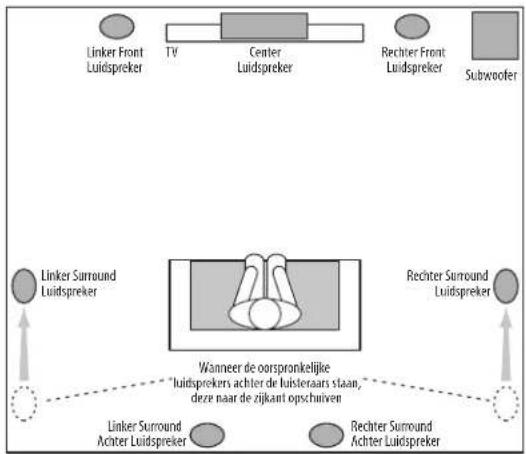

Uitbreiden van een 5.1-Kanalen Systeem naar een 7.1-Kanalen Systeem

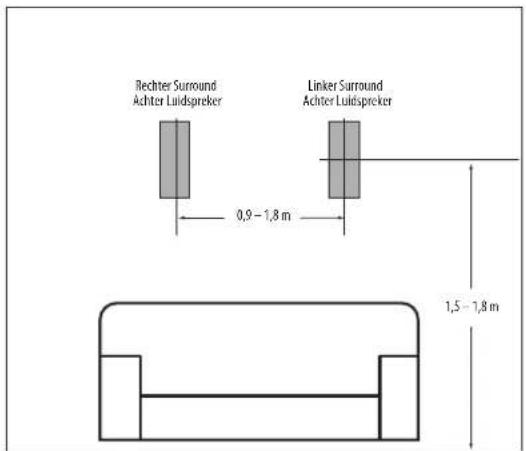

De surround achter luidsprekers worden tegen de wand geplaatst, direct achter de luisteraars, 0,9 – 1,8 m uit elkaar, 1,5 – 1,8 m van de vloer.

Opmerking: wanneer de oorspronkelijke surround luidsprekers achter de luisteraars staan opgesteld, verplaats deze dan zo dat zij aan de zijkant van de luisteraars staan.

Toevoegen aan een bestaand HKTS 30 Luidsprekersysteem:

Uw HKTS30SAT-2 luidsprekers zijn ontwikkeld om bestaande HKTS30 luidspreker systemen op te waarderen van 5.1 kanalen naar 7.1 kanalen. U kunt de HKTS30SAT-2 luidsprekers aansluiten op de linker surround achter en rechter surround achter uitgangen van uw receiver of versterker.

Toevoegen aan een bestaand HKTS 20 Luidsprekersysteem:

Uw HKTS30SAT-2 luidsprekers zijn ontwikkeld om bestaande HKTS20 luidspreker systemen op te waarderen van 5.1 kanalen naar 7.1 kanalen door de bestaande front links en rechts luidsprekers te vervangen. U kunt de bestaande HKTS20 front links en front rechts luidsprekers aansluiten op de linker surround achter en rechter surround achter uitgangen van uw receiver of versterker.

Opstelmogelijkheden voor HKTS30SAT-2 Luidsprekers

Boekenplank

De HKTS30SAT-2 luidsprekers kunt u ook op een boekenplank opstellen. De luidsprekers hebben ingebouwde statieven voor die opstelling. Ook kunt u de voet desgewenst verwijderen.

Om de voet van de luidspreker te verwijderen trekt u deze recht van de luidspreker af, als aangegeven in de afbeelding. Door aan beide zijden evenveel kracht uit te oefenen gaat dat heel gemakkelijk.

Oefen op beide zijden van de voet evenveel druk uit

Til de voet recht van de luidspreker

Wandmontage

BELANGRIJK: lees voor de aanwijzingen over Luidspreker Aansluitingen op pagina 5 voordat u de luidsprekers tegen de wand bevestigt. De kabels worden door de beugels gevoerd en aan de luidsprekers bevestigd tijdens het installeren van de muurbeugels.

OPMERKING: wanneer u andere luidsprekerkabels gebruikt dienen deze niet dikker te zijn dan de meegeleverde kabels. Dikkere kabel past niet door de muurbeugels en aan de luidsprekers.

Samenvoegen van de Delen

1. Bepaal eerst de positie van de luidspreker (zie Luidsprekeropstelling hiernaast).

Verwijder de voet van de luidsprekers als onder 2. Boekenplank hierboven beschreven.

Neem de muurbeugel uit elkaar door de beide delen uit elkaar te schuiven, als 3. aangegeven in de afbeelding.

Bevestig het wandgedeelte van de muurbeugel tegen de wand met voor de wand 4. geschikte schroeven en pluggen. Bevestig eerst de beugel via de sleutelgat opening als afgebeeld. Denk eraan dat de HKTS30SAT-2 luidsprekers 1,5 kg wegen en gebruik materiaal dat dit gewicht kan dragen.

OPMERKING: wanneer de luidsprekerkabel door de wand wordt gevoerd, kan deze direct achter de beugel naar buiten komen en via de opening in de bodem van de beugel naar de luidspreker worden gevoerd, als in de afbeelding. Op die manier blijft de kabel geheel verborgen als de installatie is voltooid..

Loopt de kabel niet door de wand, steek deze dan door de muurbeugel als 5. aangegeven in onderstaande tekening.

Voer de kabel door het luidsprekerdeel van de beugel als aangegeven in de 6. afbeelding.

Wanneer u de voet van de luidspreker nog niet heeft verwijderd, doe dat dan door 7. deze recht van de luidspreker af te trekken, als in de afbeelding aangegeven. Door op beide zijden evenveel druk uit te oefenen gaat dat gemakkelijk.

Gefen op beide zijden evenveel druk uit

Til de voet recht van de luidspreker

WAARSCHUWING: voordat u de luidsprekers aansluit, controleren of de receiver of versterker uitgeschakeld is (OFF) of liever nog, de stekker uit het stopcontact is genomen.

Verbind de luidsprekerkabel met de luidsprekeraansluitingen als afgebeeld:8.

- Druk de bovenzijde van de aansluiting in om deze te openen.

Steek het blanke draadeind geheel in de opening.

Laat de bovenzijde los om de draad vast te zetten.

Steek de ader met de gekleurde streep in de rode (+) aansluiting van de luidspreker en de andere in de zwarte (-) aansluiting.

Druk de bovenzijde in om de opening vrij te maken.

Steek het blanke draadeinde in de opening.

Laat de bovenzijde los om de draad vast te zetten.

BELANGRIJK: zorg ervoor dat de (+) en (−) draden elkaar niet kunnen raken, ook niet de andere aansluiting. Dit kan kortsluiting veroorzaken en schade toebrengen aan uw versterker of receiver.

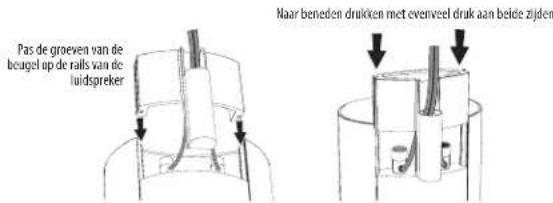

Schuif het luidsprekerdeel van de muurbeugel op de luidspreker als afgebeeld. Pas 9. de groeven van de beugel in de rails van de luidspreker en oefen aan beide zijden een gelijke druk uit om de beugel op de luidspreker te schuiven.

Druk de beugel helemaal op de luidspreker tot deze op zijn plaats klikt.

- Trek alle overtollige luidsprekerkabel terug door de beugel wanneer u de beugel op de luidspreker schuift.

Schuif de luidspreker op het muurdeel van de beugel als afgebeeld. Trek overtollige 10. luidsprekerkabel terug via het muurdeel van de beugel.

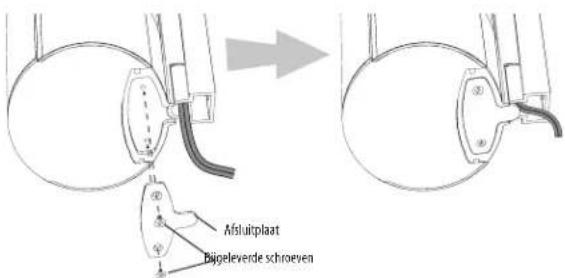

Plaats11. de metalen sluitplaat in de uitsparing in de bodem van de muurbeugel met het uitstekende deel naar de beugel en zet deze vast in de beugel met twee van de bijgevoegde schroeven. Vastzetten voorkomt dat de luidspreker los komt van de muurbeugel en houdt de luidspreker in positie wanneer u deze draait op de muurbeugel.

Luidspreker Aansluitingen

WAARSCHUWING: controleer voordat u de luidsprekers aansluit of de receiver of versterker is uitgeschakeld, of, beter nog de stekker uit het stopcontact is getrokken.

Kleurcode

De HKTS20 en HKTS30 maken gebruik van een door de CEA geïntroduceerd systeem om de home theater opzet zo gemakkelijk mogelijk te maken. Het HKTS20/HKTS30 systeem heeft luidsprekerkabels met kleurcodes aan beide einden.

Luidsprekerpositie Kabel Kleurcode

Surround Achter Links Bruin
Surround Achter Rechts Tan(licht bruin)

Luidsprekers en receivers/versterkers hebben overeenkomstige (+) en (−) aansluitingen. De meeste elektronica fabrikanten, waaronder Harman Kardon, gebruiken rood om de (+) aansluiting aan te geven en zwart voor de (−) aansluiting. De nieuwste receivers van Harman Kardon volgen de CEA standaard en gebruiken een kleurcode anders dan rood om de (+) van sommige luidsprekers aan te geven.

Elke luidsprekerkabel in uw systeem heeft gekleurde strepen aan beide zijden van de (+). Naast de strepen aan de uiteinden heeft de (+) van elke luidsprekerkabel ribbels in de isolatie die het identificeren nog gemakkelijker maakt, terwijl de (−) aansluiting geen ribbels heeft.

Het is heel belangrijk alle luidsprekers op dezelfde wijze aan te sluiten: (+) van de luidspreker aan de (+) van de receiver of versterker en (-) van de luidspreker op de (-) van de receiver of versterker. Foutieve aansluiting van een of meer luidsprekers geeft een mager geluid, zwak laag en een minder goed stereobeeld. Met het uitbreiden van meerkanalen surround sound systemen, is het aansluiten van alle luidsprekers in uw systeem uiterst belangrijk geworden voor het bereiken van het juiste klankbeeld en de richting van het geluid uit de luidsprekers.

Om de luidsprekerkabel op de aansluitingen van de luidsprekers aan te sluiten, drukt u de bovenzijde van de aansluiting om de verbinding te openen, u steekt het blanke draadeinde er helemaal in en u laat de bovenzijde los om de verbinding vast te maken. Verbind de ader met de gekleurde streep met de rode (+) aansluiting van de luidspreker en de andere ader met de zwarte (-) aansluiting van de luidspreker, als afgebeeld.

Druk de bovenzijde in om de opening vrij te maken.

Steek het blanke draadeinde in de opening.

Laat de bovenzijde los om de draad vast te zetten.

Belangrijk: zorg ervoor dat de (+) en (−) draden elkaar niet kunnen raken, ook niet de andere aansluiting. Dit kan kortsluiting veroorzaken en schade toebrengen aan uw versterker of receiver.

Bevestigen van de HKTS30SAT-2 Luidsprekers op de Bijgeleverde Muurbeugels

Volg de aanwijzingen in de paragraaf Wandmontage, op pagina 3.

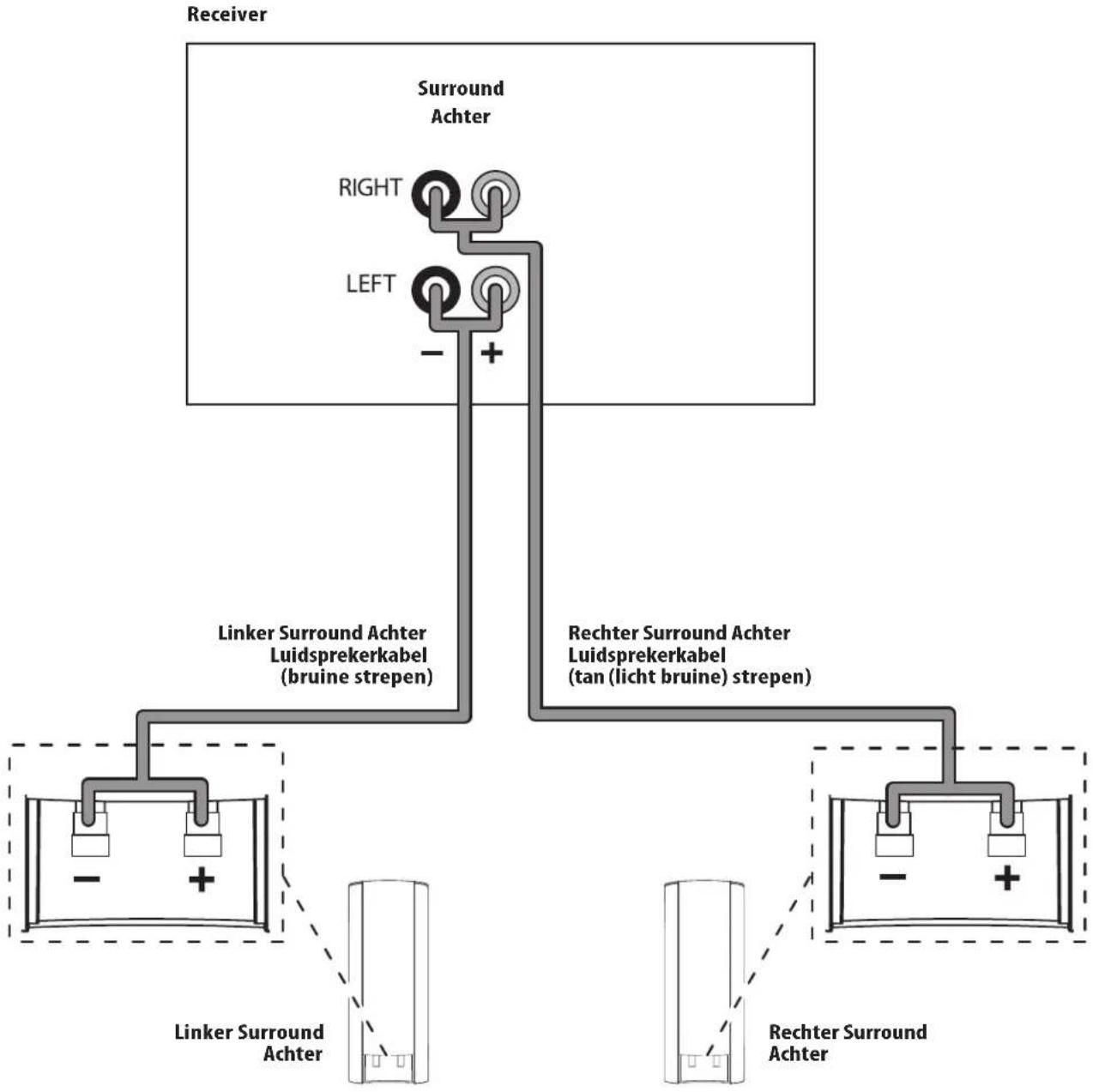

Aansluiten HKTS30SAT-2 Luidsprekers met Bijgevoegde Voet

Verwijder de voet van de luidspreker (zie 1. Boekenplank, op pagina 3).

Trek de luidsprekerkabel door de opening in de voet van de 2. luidspreker.

Sluit de luidsprekers aan conform de kleurcode hiernaast.3.

Breng de voet weer aan als afgebeeld.4.

Problemen

Geen geluid uit geen van de luidsprekers:

• Controleer of de receiver/versterker aan staat en een bron speelt.
• Controleer of alle verbindingen tussen receiver/versterker en de luidsprekers correct zijn gemaakt.
• Controleer of de luidsprekerkabels mogelijk zijn beschadigd.
• Controleer of de receiver/versterker goed is ingesteld.

Geen geluid uit één van de luidsprekers:

• Controleer of de balansregelaar van de receiver/versterker wellicht geheel naar één kant staat.
• Controleer in de luidspreker configuratie van de receiver/versterker of deze luidspreker wel is geactiveerd en het volume niet geheel is teruggedraaid.
• Controleer of alle verbindingen tussen receiver/versterker en de luidsprekers correct zijn gemaakt.
• Controleer of de luidsprekerkabels mogelijk zijn beschadigd.

Geen geluid van de Surround luidsprekers:

• Controleer in de luidspreker configuratie van de receiver/versterker of de surround luidsprekers wel zijn geactiveerd en het volume niet geheel is teruggedraaid.
• Controleer of alle verbindingen tussen receiver/versterker en de luidsprekers correct zijn gemaakt.
• Controleer of de luidsprekerkabels mogelijk zijn beschadigd.
• Controleer of de surround functies van de receiver/processor goed zijn ingesteld.
• Controleer of de TV-uitzending of film waar u naar kijkt wel in surround sound is opgenomen. Zo niet, controleer dan of de receiver/versterker een andere surround functie heeft die u kunt gebruiken.
• Controleer de instellingen van uw DVD-speler en de informatie van de DTS ^ surround sound functie ondersteunt en of u de juiste functie heeft gekozen in zowel het menu van de DVD-speler als in het disc-menu.

Het systeem werkt op laag volume maar schakelt uit als het volume wordt opgevoerd:

• Controleer of alle verbindingen tussen receiver/versterker en de luidsprekers correct zijn gemaakt.
• Controleer of de luidsprekerkabels mogelijk zijn beschadigd.
• Wanneer u meer dan één stel hoofd luidsprekers gebruikt, controleren of het systeem niet werkt beneden de minimum impedantie van de receiver/versterker.

Technische Gegevens

SAT-TS30 Satellieten

Aanbevolen Versterkervermogen

10 - 120 watt

Impedantie

8 ohm nominaal

Gevoeligheid

86 dB @ 2,83 V/1 m

Tweeter

Een 19 mm (3/4") dome, magnetisch

afgeschermd

Middentoner

Dubbele 75 mm (3") eenheden,

magnetisch afgeschermd

Afmetingen – inclusief stands (H x B x D)

299 x 110 x 88 mm

Gewicht

1,5 kg

© 2010 Harman International Industries, Incorporated. Alle rechten voorbehouden.

Eigenschappen, specificaties en vormgeving kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Harman Kardon is een handelsmerk van Harman International Industries, Incorporated, geregistreerd in de Verenigde Staten en/of andere landen. Designed to Entertain is een handelsmerk van Harman International Industries, Incorporated.

CEA is een geregistreerd handelsmerk van de Consumers Electronics Association.

Dolby en Pro Logic zijn geregistreerde handelsmerken van Dolby Laboratories.

DTS is een geregistreerd handelsmerk van Digital Theater Systems, Inc.

H Harman International

Gefabriceerd in China
