GEBRUIKSAANWIJZING BT19.3SS BAUMATIC
Gebruikshandleiding Baumatic
BT16.3SSUK a BT19.3SSUK
Afzuigkap

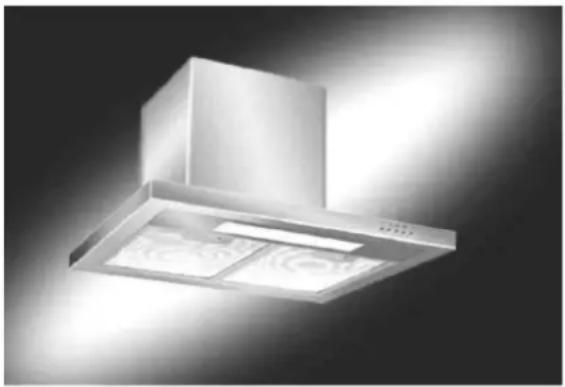

60/90cm Afzuigkap uit roestvrij staal
OPMERKING: Deze gebruikshandleiding bevat belangrijke informatie, met inbegrip van veiligheids- en installatie aanwijzingen, die u het maximale vermogen van uw apparaat mogelijk maken. Bewaar alstublieft de handleiding op een veilige plaats, zo dat deze ook voor later nakijken door u of door een andere persoon, die niet met de werking van dit apparaat vertrouwt is, steeds eenvoudig toegangbaar blijft.
DD 19/09/06
Inhoud Pagina
Milieu-informatie 4
BELANGRIJKE VEILIGHEIDSINFORMATIE 5 – 7
Specificatie van de afzuigkap 8
Gebruik van de afzuigkap Baumatic 9
Reiniging van de afzuigkap Baumatic 10
Vetfilter 10
Onderhoud 11
Afnemen en reinigen van de vetfilter 11
Wisselen van gloeilamp 12
Montage van actieve koolstofffilter 13
Installatie 14
Aansluiting aan het elektrische net 14 – 15
Voordat u met de installatie 15 – 16 begint
Installatie van de afzuigkap 16 – 18
Aansluiting aan de binnenleiding 19
Montage van het schoorsteen 19 - 21
Ventilatieregime of regime met 22 binnenluchtcirculatie?
Verwijderen van gebreken 23
Garantievoorwaarden van de maatschappij 24
Baumatic Ltd.
Contactinformatie 25
MILIEU-INFORMATIE
Opmerking: Voor het verwijderen van een oude afzuigkap schakel de toestel eerst uit. Vervolgens schakel deze ook van de bronnen van stroomspanning uit. Knip alle stekkers af en maak deze onbruikbaar. De voedingskabel knip precies op de plaats achter de toestel en verhinder zijn misbruik. Deze werkzaamheden kunnen alleen door een bevoegde persoon doorgevoerd worden.
OVEREENKOMST MET DE RICHTLIJN W.E.E.E.
Deze toestel is gekenmerkt volgens de Europese richtlijn 2002/96/EC over de Afval van elektrische en elektronische toestellen (WEEE). Als u het product op juiste wijze verwijderd draagt u bij aan verhindering van het ontstaan van mogelijke negatieve invloeden op het milieu. Verder draagt u bij aan verhindering van mogelijke negatieve gezondheidsinvloeden van de mensen, welke bij de onjuiste omgang met afval van dit product kunnen ontstaan.
Het symbool , geplaatst op het product of op begeleidende producten wijst erop, dat dit product niet als huishoudelijke afval kan verwijderd worden. De toestel moet naar een daarvoor bestemd verzamelgebied voor verwijdering van elektrische en elektronische uitrusting gebracht worden.
De verwijdering moet in overeenkomst met de plaatselijke voorschriften voor milieubescherming bij de verwijdering van afval doorgevoerd worden.
Voor gedetailleerde informatie over het omgaan, renovatie en verwijdering van dit product neem alstublieft contact met plaatselijk gemeentehuis, met de afdeling voor verwijdering van huishoudelijke afval of met de winkel, waar u ons product hebt gekocht.
Voor Baumatic staat uw veiligheid centraal. Voordat u met de installatie begint en voordat u de toestel begint te gebruiken, lees eerst deze gebruikshandleiding grondig door. Als u sommige informatie, opgenomen in deze handleiding, niet duidelijk zijn, neem alstublieft contact met de Technische afdeling van Baumatic.
BELANGRIJK: Alle installatiewerken moeten door een gekwalificeerde elektromonteur of door een bevoegde persoon uitgevoerd worden.
o De afzuigkap moet in overeenstemming met de installatieaanwijzingen en met alle genoemde maatregelen uitgevoerd worden.
o Als de afzuigkap boven een gasapparaat wordt geïnstalleerd, dan moeten de maatregelen voor ontluchting in overeenstemming staan met Veiligheidvoorschriften voor gassen BS.6172, BS.5440 en BS.6891 (Aardgas) en BS.5482 (Vloeibare gas) 1994 en met de Voorschriften voor veiligheid van gassen (Installatie en gebruik). Verder met Bouwvoorschriften, uitgegeven door de afdeling voor het milieu, met Voorschriften van bouwnormen (Schotland) (geconsolideerde), uitgegeven door Schotse afdeling voor ontwikkeling.
o Het is gevaarlijk de specificatie van dit product te veranderen of dit product in welke wijze dan ook te modificeren. Grijp niet onbevoegd in dit product en modificeer de toestel in geen andere wijze.
o Bij de installatie van de afzuigkap zorg ervoor, dat u alle onder genoemde minimale afstanden tussen het bovengedeelte van het fornuis en het benedengedeelte van de afzuigkap aanhoudt:
Elektrisch fornuis: 700 mm
Gasfornuis: 700 mm
Kool- / stookoliefornuizen: 800 mm
BELANGRIJK: ZET DE AFZUIGKAP NIET LAGER DAN 700 mm BOVEN HET FORNUIS.
o Bij een installatie tussen twee naast elkaar hangende kasten kunnen de kasten de kookplaat niet oversteken.
o De kanten van de afzuigkap zijn scherp – vergeet het niet vooral bij de manipulatie en bij het reinigen van de toestel. DE RUIMTE ACHTER DE VETFILTERS MAG NIET GEREINIGD WORDEN!
o Zou zich in de ruimte, waar ook de afzuigkap gebruikt wordt, een apparaat voor verbranding van brandstof bevinden, zoals verwarmingsketel, moet een afgesloten of uitgebalanceerde ventilatie gebruikt worden.
o Als er andere types van stookplaatsen of toestellen gemonteerd zijn, zorg ervoor dat er voldoende lucht naar de kamer kan komen.
o Als de afzuigkap in het ontluchtingsregime wordt gebruikt moet u ervoor zorgen dat alleen vuurvaste leidingen gebruikt worden. Verder kunt u geen gebruik maken van kniestukken, die een kleinere buiging dan 90 graden hebben, anders zou dit tot verlaging van de werking van de afzuigkap leiden.
o Zorg ervoor, dat de leiding in het ontluchtingsregime langs de hele lengte hetzelfde doorsnee heeft als het doorsnee van het afvoergat.
o Zorg ervoor, dat kinderen de afzuigkap nooit mogen gebruiken of ermee spelen of onbevoegd in de afzuigkap ingrepen. Oudere kinderen en invaliden zullen de afzuigkap alleen onder toezicht gebruiken.
o Deze afzuigkap is alleen voor huishoudelijk gebruik bestemd.
o Alstublieft, het verpakkingsmateriaal zorgvuldig verwijderen – vooral schadelijke materiaal voor kinderen.
o Verontreinigde olie stelt een groot brandgevaar voor.
o Bij koken op gasfornuis altijd de deksels op de potten en pannen leggen.
o De producent draagt geen verantwoordelijkheid voor schaden van de afzuigkap of voor mogelijke brand uitbraak dat als oorzaak van het niet opvolgen van brandweerveiligheid aangegeven in deze handleiding is ontstaan.
o Vergeet niet, dat bij het ontluchtingsregime de afzuigkap de lucht uit de kamer afvoert, waar zich de afzuigkap bevindt. Zorg ervoor dat de gepaste ventilatiemaatregelen aangehouden worden. Vergeet niet, dat de afzuigkap alleen de stank van de kamer afvoert, maar geen damp.
o Waarschuwing – Voordat u met werkzaamheden op de afzuigkap begint, inclusief het wisselen van gloeilampen, moet de afzuigkap altijd uit het elektrische net uitgeschakeld worden.
o Sluit het leidingsysteem van deze toestel nooit op een ander ontluchtingssysteem, dat voor een ander doel wordt gebruikt.
o Voer de installatie niet over een fornuis met een hoge grill uit.
o Laat nooit de pannen bij het braden zonder toezicht, omdat verbranden vet en olie kunnen ontvlambaar zijn.
o Laat nooit een open vlam onder de afzuigkap branden.
o Maak geen gebruik van een afzuigkap die op welke wijze dan ook beschadigd is. Maak geen gebruik van de afzuigkap als er geen vetfilters aangebracht zijn, of als de vetfilters te veel verontreinigd zijn!
o Het is verbonden onder de afzuigkap te flamberen.
Specificatie afzuigkap
We feliciteren u met de koop van de afzuigkap van Baumatic!
AFMETINGEN: BT16.3SSUK
Breedte (dakje): 600 mm
Diepte (dakje): 500 mm
Hoogte (met schoorsteen) 440 mm – 840 mm
AFMETINGEN: BT19.3SSUK
Breedte (dakje): 900 mm
Diepte (dakje): 500 mm
Hoogte (met schoorsteen) 440 mm – 840 mm
De afzuigkap uit roestvrij staal is voorzien van:
o Ontluchtende tangentiële motor
o Drukknopbediening
o 3 snelheden
o 2 metaal vetfilters
o 3 metaal vetfilters (alleen BT19.3SSUK).
o 2 belichtingen
o 2 halogeen gloeilampen (alleen BT19.3SSUK).
Afzuigcapaciteit: 500 m³/uur
Min./max. vethoogte: 54 – 62 dB
Extra bijartikel: 1 x S1 paar koolstoffilters voor het regime van binnenluchtcirculatie (kan in de afdeling Vervangstukken van Baumatic aangevraagd worden).
Gebruik van de afzuigkap van Baumatic
Gebruik van de afzuigkap
o Overtuigt u ervan dat de toestel door een daarvoor bevoegde persoon geïnstalleerd was en volgens de informatie die in deze handleiding van Baumatic zijn opgenomen.
Het besturingspaneel is aan de rechte kant in het vordergedeelte van het dakje geplaatst.

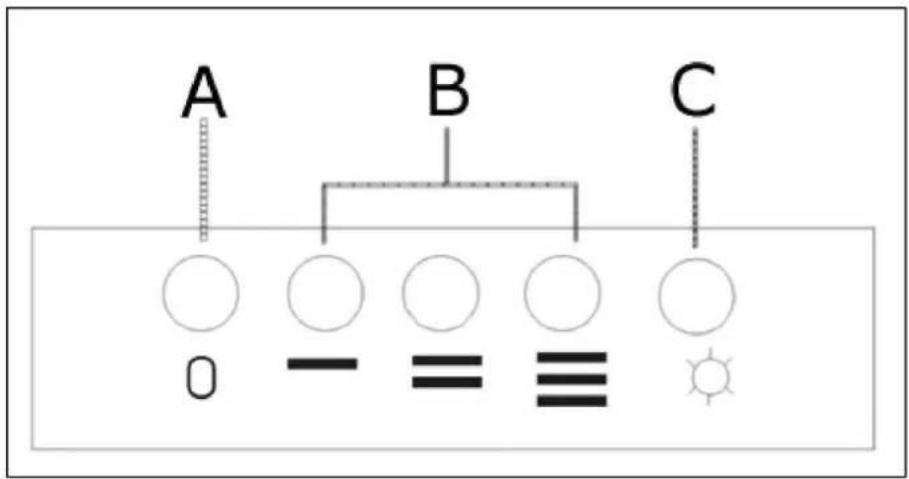

Op het besturingspaneel staan een paar knoppen verdeeld die voor de besturing van verschillende functies dienen.
A = Knop uitschakelen van de motor
B = Knoppen voor het opstarten van de motor
= Lage toeren
= Middelbare toeren
= Hoge toeren
o C = Knop belichting aan/uit
BELANGRIJK: HET BEST ZOU U DE AFZUIGKAP TIEN MINUTEN VOOR, OF HET LAATST ONMIDDELBAAR VOOR DAT U MET HET KOKEN BEGINT OPSTARTEN. UW AFZUIGKAP ZAL IN AANZUIGENDE STAND MINSTENS TIEN MINUTEN NA DE BEËINDIGING VAN HET KOKEN BLIJVEN.
Reiniging van de afzuigkap van Baumatic
BELANGRIJK: VOORDAT U MET DE EIGENLIJKE REINIGING VAN DE AFZUIGKAP BEGINT, ZOU U ZICH OVERTUIGEN, DAT U DE AFZUIGKAP VAN DE MEERPOLIGE UITSCHAKELAAR DOOR HET UITTREKKEN VAN HET KABEL VAN DE STEKKERS HEBT UITGESCHAKELD.
Reiniging
o De buiten gedeeltes van de afzuigkap moeten met zachte vloeibaar reinigingsmiddel gereinigd worden.
o Maak nooit gebruik van grove reinigingsmiddelen, van corrosieve oplossingen of van borsten.
o Steek nooit scherpe voorwerpen in de beschermende grille van de motor.
o Het besturingspaneel en de vetfilter kunnen alleen met zacht reinigingsmiddel met de hulp van een nieuw en bevochtigd doekje gereinigd worden.
o Als u de toestel in het regime van de binnenluchtcirculatie gebruikt, moet u de actieve koolstofffilter in de aangegeven perioden wisselen (zie hoofdstuk "Montage van actieve koolstofffilter"). De vetlagen kunnen een brandgevaar voorstellen.
o De ruimte boven de vetfilter mag nooit gereinigd worden.
Vetfilter
o In de afzuigkap is een vetfilter aangebracht, die bij de afvoer van kleine vetdeeltjes draagt en daardoor uw keuken en uw meubels voor vetresten beschermd.
o Als deze metaalfilter vol van vetresten is, kan hij brandbaar worden.
o Om het brandgevaar voor te komen, moet de filter regelmatig gereinigd worden. Het hangt ervan af, hoe vaak u de afzuigkap gebruikt, maar de reiniging moet iedere 10-15 dagen of minstens een keer per maand uitgevoerd worden. Maak gebruik van heet water en van gebruikelijke reinigingsmiddelen voor de reiniging.
o DE VETFILTER KAN NIET IN DE AFWASMACHINE GEWASSEN WORDEN.
Onderhoud

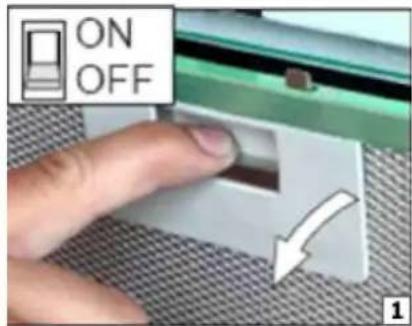

Afnemen en reinigen van de vetfilter
o Onderdompel de filter in heet water met vloeibaar reinigingsmiddel en laat ongeveer een uur rusten.
o Spoel grondig met heet water.
o Als nodig herhaal de procedure vanaf begin.

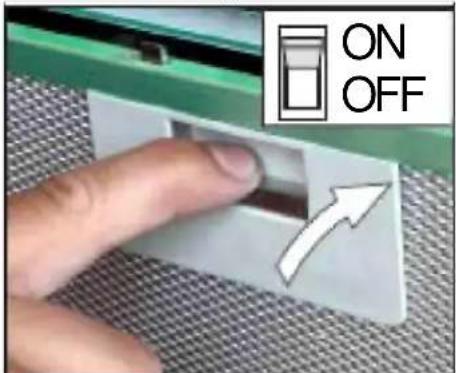

o Na afdrogen de vetfilters terugmonteren. o BELANGRIJK: Voor de terugmontage van de vetfilters naar de afzuigkap moeten deze altijd goed droog zijn.
Wissel van de gloeilamp
BELANGRIJK: VOORDAT U MET DE EIGENLIJKE WISSEL VAN DE GLOEILAMP BEGINT, MOET U ZICH OVERTUIGEN DAT U DE AFZUIGKAP VAN HET ELEKTRISCHE NET HEBT UITGESCHAKELD.
o Neem de vetfilters af (werkwijze is op pagina 11 beschrijven).
o Voordat u de gloeilamp wisselt, laat deze goed afkoelen.
o Kijk goed na, welke gloeilamp moet gewisseld worden; deze bevinden zich in het bevestigingshulpmiddel voor gloeilampen, dat in het geëxponeerde gedeelte van het dakje te vinden is.
o Schroef de beschadigde gloeilamp uit en breng een nieuwe aan E14 40W (max.) (allen bij BT16.3SSUK).
o Neem de beschadigde gloeilamp uit en steek een nieuwe in G4 20W (max.) (alleen bij BT19.3SSUK).
o BELANGRIJK: Beschadigde gloeilampen moeten onmiddellijk gewisseld worden.
o Zullen de gloeilampen ook na hun wissel niet gloeien, kijk na of ze goed in hun fittingen zitten en eerst daarna vraag om technische hulp.
o Monteer de vetfilters terug.
Montage van actieve koolstofffilter
Als de toestel in het regime van binnenluchtcirculatie zou gebruikt worden, dan moet u gebruik maken van de actieve koolstofffilter. Deze is in staat om ongewenste geuren, die door het koken ontstaan, te absorberen.
BELANGRIJK: VOOR DE MONTAGE OF BIJ HET WISSELEN VAN ACTIEVE KOOLSTOFFILTERS MOET U ZICH EERST OVERTUIGEN DAT U DE AFZUIGKAP UIT HET ELEKTRISCHE NET HEBT UITGESCHAKELD.
1) Neem de vetfilters af.
2) Hang de actieve koolstoffilters op pinnen, die aan het eind van de motor zijn aangebracht.
3) Draai de filter tegen de klok in tot dat u hoort dat hij in de juiste positie staat.
o Herhaal de zelfde werkwijze ook bij de tweede actieve koolstofffilter. U kunt de actieve koolstofffilter op willekeurig eind van de motor plaatsen.
o Monteer de vetfilters terug.
o De actieve koolstofffilters moeten elke drie maanden gewisseld worden, als het alarm voor de wissel van actieve koolstofffilters geactiveerd is of als de filters lijken beschadigd te zijn.
Installatie
BELANGRIJK: Voordat u met de installatie begint en voordat u de toestel gebruikt moet u eerst goed alle aanwijzingen opgenomen in deze handleiding doorlezen. Verder kijk goed na of de waarden van de stroomspanning (V) en de frequentie (Hz), aangegeven op het plaatje, in overeenstemming zijn met de waarden van de stroomspanning en de frequentie van het gebruikte elektrische net. U vindt het plaatje achter de vetfilters.
De producent draagt geen verantwoordelijkheid in gevallen dat de elektromonteur niet alle geldende voorschriften voor de bescherming van verwondingen veroorzaakt door elektrische spanning opvolgt, die noodzakelijk zijn voor een normale omgang en voor goede werking van het elektrische systeem.
Aansluiting aan het elektrische net

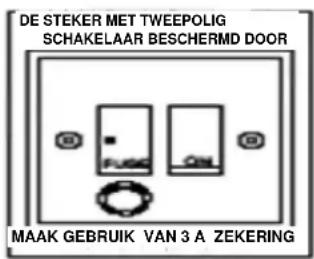

DEZE AFZUIGKAP IS VOOR SAMENGESTELDE EN PERMANENTE INSTALLATIE BESTEMD.
o De voedingskabel moet aan de aansluitklemmen L (fase) en N (nulleider) op de afzuigkap aangesloten worden en vastgemaakt met de hulp van een kabelgreep.
o De voedingskabel van de afzuigkap moet opgaand van de elektrische aansluiting gemonteerd worden, met gebruik van een meerpool schakelaar met een wederzijdse afstand van de contacten minstens 3 mm.
WORDEN. De aansluiting aan het elektrische net kan alleen een daarvoor bevoegde persoon uitvoeren met hulp van vaste verbinding die via de stekker van de tweepolig schakelaar beschermd door zekeringen voert.
(ALLEEN IN GB).
We bevelen u aan, dat de aansluiting van de toestel door een gekwalificeerde elektromonteur wordt doorgevoerd, die een lid is van N.I.C.E.I.C. en die de plaatselijke I.E.E. en plaatselijke voorschriften aanhoudt. De netleiders hebben verschillende kleuren en zijn in overeenstemming met de onder genoemde GB-voorschrift:
Blauw = Nulleider, Bruin = Fase, Groen/geel = Aardverbinding
Als u erachter komt dat er in de netspanning alleen twee leiders voeren (blauwe en bruine), dan kan geen van deze leiders met de aardverbindende klemmen verbonden werden.
o Omdat de kleuren van de netleiders niet in overeenstemming moeten zijn met de kleurtekeningen, die de klemmen in uw schakelkast hebben, volg alstublieft de volgende werkwijze:
o De blauwe leider moet aan de klem gekenmerkt als "N" (nulleider), of aan zwart gekleurde klem aangesloten worden.
o De bruine leider moet aan de klem gekenmerkt als "L" (fase) of aan rood gekleurde klem aangesloten worden.
Voordat u met de installatie begint
o Kijk na of het gekochte product goede maten voor de gekozene plaats heeft. Bovendien check na, of er een elektrische steker ter beschikking is, die ook na de montage van de afzuigkap goed toegangbaar blijft. Als u van plan bent het product in het regime van binnenluchtcirculatie te gebruiken, dan moet u rekening houden met voldoende ruimte voor aansluiting van een slang, die de lucht naar vrije ruimte zal afvoeren.
o Voor de montage van de afzuigkap moeten alle metselwerken uitgevoerd worden.
o Kijk na of alle elektrische aansluitingen door een daarvoor gekwalificeerde persoon uitgevoerd zijn.
o Voordat u met de installatie van de afzuigkap begint moet u eerst de vetfilter uitnemen.
o Controleer het binnenste van het product en kijk na of er geen verpakkingsresten of andere materiaal, zoals zakjes met schroeven, garantiedocumenten e.a. zijn gebleven. leder zo'n materiaal moet eruit genomen worden en voor later gebruik bewaard worden.
o Als het mogelijk is, schakel en geef aan de kant alle vrijstaande kookplaten, zo dat u zich een betere toegang tot de achterwand en tot het plafond kunt verschaffen. Als dit niet mogelijk is, dan moet u de werkplek met een beschermfolie beleggen, zoals ook de kookplaten of het hele fornuis. Daardoor vermindert u de mogelijke beschadiging van deze plekken door puin.
o Kies een vlakke bovenkant voor de montage van de afzuigkap. Bedek deze met een beschermende folie en leg erop alle onderdelen van de afzuigkap en alle bevestigingsmiddelen.
o Kijk na, of na de installatie van de afzuigkap ook de mogelijke elektrische steker goed toegankelijk blijft. Als u de toestel als afzuigkap in het regime van binnenluchtcirculatie wilt gebruiken, zou u zich verzekeren, dat u over voldoende ruimte beschikt voor de aansluiting van de inrichting voor de luchtafvoer naar vrije ruimte.
o Bij het product worden er voor het vastmaken van de afzuigkap op bij alle types van wanden en plafonds ruwe pinnen gebruikt. Een gekwalificeerde technicus moet checken, of de onderdelen voor concrete typen van wanden of plafonds geschikt zijn. De wand en het plafond moeten voldoende sterk zijn om het gewicht van de afzuigkap te kunnen dragen.
o Maak nooit gebruik van kachels, cement of vastplakken met silicone bij het vastmaken van deze toestel op de wand. De zuigkap is alleen voor montage op de wand bestemd.
Installatie van de afzuigkap
BELANGRIJK: VOORDAT U MET DE INSTALLATIE BEGINT MOET U KIEZEN OF U DE AFZUIGKAP IN HET ONTLUCHTINGSREGIME WILT GEBRUIKEN OF IN HET REGIME VAN BINNENLUCHTCIRCULATIE. HET VERSCHIL TUSSEN DEZE TWEE REGIMES STAAT OP DE PAGINA 22 BESCHREVEN.
o De afzuigkap mag niet blootgesteld worden aan directe werking van warmtebronnen, geplaatst onder de afzuigkap, dat betekent aan de werking van vuur bij gasbranders of aan warmte die de elektrische kookplaat uitgeeft zonder dat u aan de kookplaten pannen hebt.
o We bevelen u aan om de installatie minstens met twee mannen uit te voeren.
o De belichting van de afzuigkap kan alleen tijdens de werking van de afzuigkap gebruikt worden. De belichting mag niet permanent aanstaan en als lichtbron gebruikt worden.
BELANGRIJK: DE AFZUIGKAP WORDT OP HET ELEKTRISCHE NET EERST NA DE AFRONDING VAN DE HELE INSTALLATIE AANGESLOTEN.
1) Neem de metalen vetfilters uit.
2) Leun de afzuigkap tegen de wand waarop u de afzuigkap wilt plaatsen en merk de stand van de bevestigende draaggaten, die u in de wand moet boren (op hetzelfde manier als het op de onderstaande tekening staat).
2a) De gaten van de draagschroeven zijn op de tekening met het detail A getekend en de gaten van de ankerschroeven zijn met het detail B getekend.
3) Met de hulp van boor met een doorsnee van 8 mm boor in de wand de gaten op de plaatsen, die u bij de stap nr. 2 hebt markeert.
4) Steek muurpluggen in alle geboorte gaten.
5) Schroef de draagschroeven alleen tot het midden dicht en laat deze uit de wand 10 mm naar buiten steken.

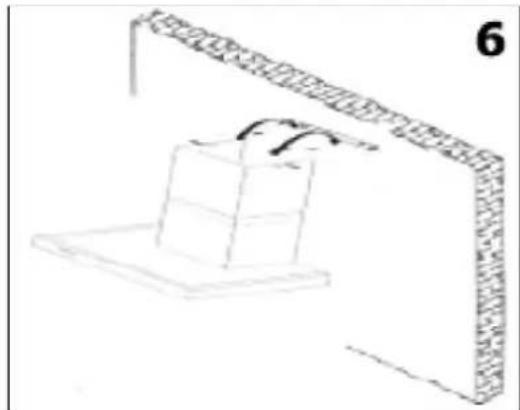

6) Op deze draagschroeven moet u de afzuigkap ophangen.

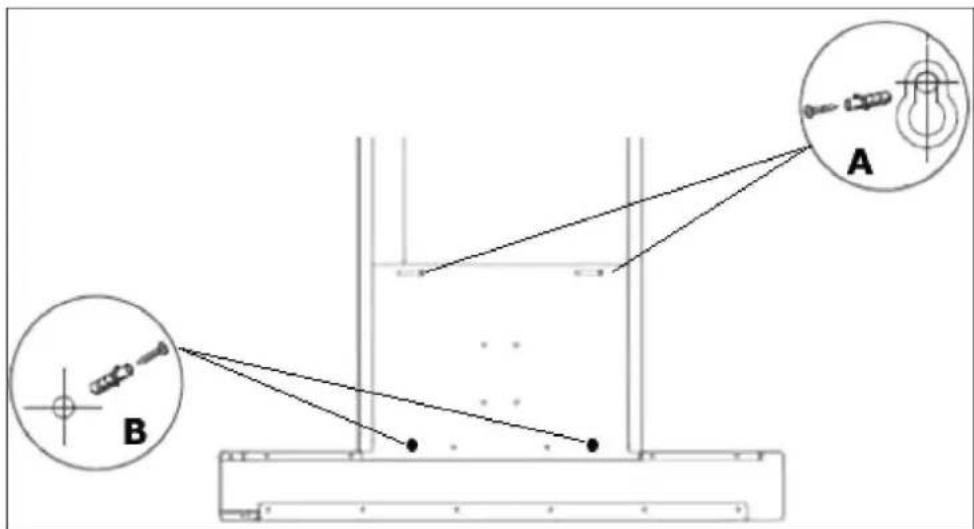

A: Draagschroeven
7) Schroef de draagschroeven vast (A) en daarna ook de ankerschroeven (B) in daarvoor bestemde gaten van de afzuigkap. De ankerschroeven moeten in hun geheel in de wand geschroefd worden.
Aansluiting van een externe leiding
8) Zet het verbindingstuk aan de top van de afzuigkap. Daarna moet u de afvoerslang met een doorsnee van 125 mm erop aanzetten (we willen u alleen attent maken, dat de afvoerslang niet een deel van de levering van de toestel uitmaakt).
o Het andere eind van de afvoerslang moet naar het afvoergat, die voor de kookdampen geschikt is. U moet gebruik maken van een afvoergat met een minimale doorsnee van 150 cm².
o De minimale afstand tussen het verbindingsstuk en de afvoerslang moet minstens 3 meters zijn, met een kniestuk met een breuk van 90 graden.
Montage van de schoorsteen

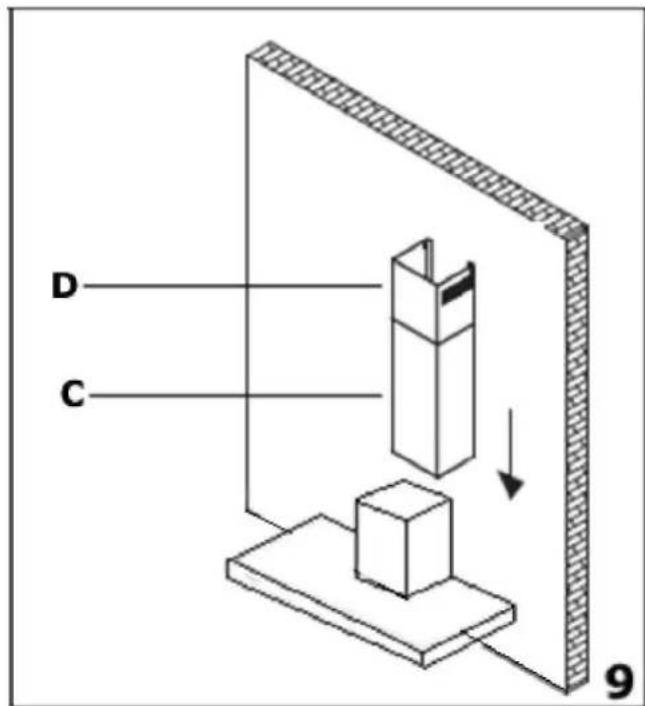

9) Neem beide delen van de schoorsteen (C en D).
o Leun de onderkant van de schoorsteen C tegen de bovenkant van de afzuigkap. Bij het vastzetten van de grepen van het schoorsteengedeelte tot de achterkant van de wand pas goed op.
o Markeer de afmetingen van beide kanten van het schoorsteengedeelte C op de wand met de hulp van een potlood.

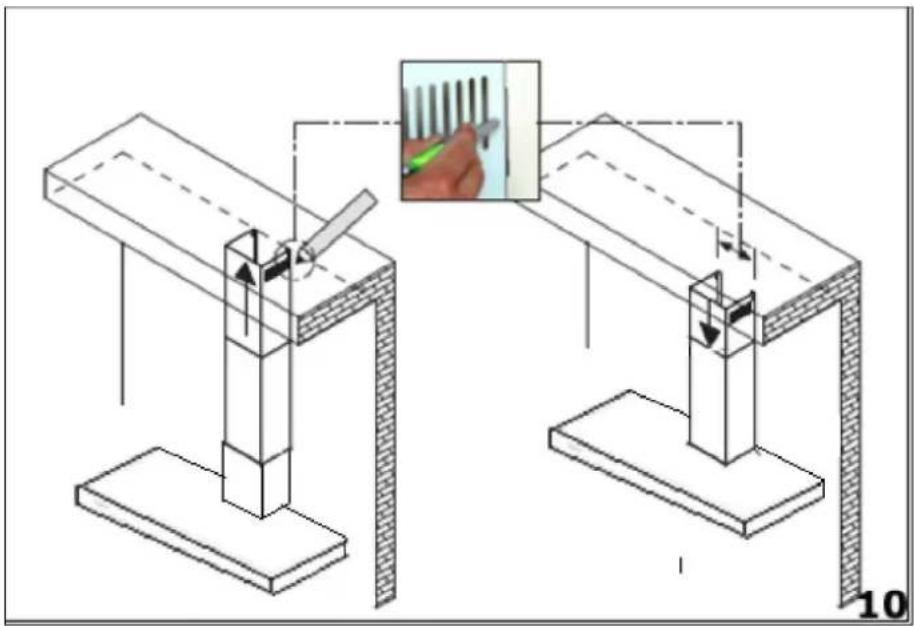

10) Til het schoorsteengedeelte op D tot dat u het plafond bereikt. U moet ervoor zorgen, dat het schoorsteengedeelte zich in een loodrechte positie tegen de afzuigkap bevindt.
o Markeer de afmetingen van beide kanten van het schoorsteengedeelte D op de wand met de hulp van een potlood en daarna leg dit schoorsteengedeelte aan de kant.
11) Neem het bevestigende handvat (E) en leg hem op beide merken getekend met het potlood, die u al in de stap 9 hebt gemaakt.
o Hou het handvat op de wand en markeer met het potlood de ankergaten, die in het handvat zijn uitgeknipt.
12) Met een boor van 8 mm boor gaten in de wand aan de tevoren gemerkte plaatsen volgens het punt 11. Steek de muurpluggen in de gaten en daarna schroef het handvat aan de wand met een schroevendraaier.
o Monteer het schoorsteengedeelte terug C aan de afzuigkap en bevestig deze met de hulp van twee bijgeleverde schroeven.
o Met de hulp van de bijgeleverde schroeven bevestig ook het bovengedeelte van de schoorsteen C aan het bevestiginghandvat.
o Schuif het schoorsteengedeelte D in het schoorsteengedeelte C.
Daarna bevestig het bovenhandvat op de wand met de zelfde methode die u al bij de bevestiging van het onderhandvat hebt gebruikt.
13) Til het schoorsteengedeelte D tot het plafond op en verzeker dit met een fixeer handvat en met de bijgeleverde schroeven.
Aansluiting aan het elektrische net
De elektrische aansluiting moet aan de elektrische eisen beantwoorden die op het plaatje staan opgeschreven, dat zich in het binnenste van de afzuigkap bevindt. De afzuigkap moet in elektrische voeding aangesloten worden.
Gedetailleerde informatie over de aansluiting aan het elektrische net vindt u op de pagina's 14 – 15.
Ontluchtingsregime of regime met binnenluchtcirculatie?
Waar zit het verschil tussen het ontluchtingsregime en het regime van de binnenluchtcirculatie?
Voor het verschaffen van een optimale werking van de afzuigkap, moet de lucht van de ruimte met een externe leiding afgevoerd worden.
Spijtig, als u in een woning woont of als zich de afzuigkap te ver van de buitenwand bevindt, moet dit in de praktijk niet mogelijk zijn. De enige alternatieve stelt het regime met luchtcirculatie voor.
In het regime van de binnenluchtcirculatie wordt de verbruikte lucht over de vetfilter gevoerd en leidt verder door de actieve koolstoffilters met als doel de lucht te zuiveren. De lucht komt dan terug naar de keuken door een opening in de afzuigkap.
Wat is een actieve koolstofffilter en heb ik hem werkelijk nodig?
Alle afzuigkappen beschikken over een vetfilter en als de afzuigkap in het regime van binnenluchtcirculatie gebruikt wordt, moest naast de vetfilter ook de actieve koolstofffilter gemonteerd worden.
Verwijderen van gebreken
BELANGRIJK: Als de afzuigkap kenmerken van onjuiste werking toont en voordat u naar de afdeling Service van Baumatic gaat bellen, voer eerst controle van de toestel volgens het onder genoemde overzicht van controles uit.
De afzuigkap start niet op.
o Controleer of de afzuigkap aan de elektrische voeding is aangesloten.
o Controleer of er juiste snelheid van de ventilatortoeren is ingesteld.
De afzuigkap werkt niet probaat.
o De snelheid van de ventilatortoeren is niet juist ingesteld.
o De vetfilter is vuil en moet gereinigd worden.
o De keuken wordt niet voldoende ontlucht.
o Als de afzuigkap in het regime van binnenluchtcirculatie is ingesteld, controleer of de actieve koolstoffilters moeten niet gewisseld worden.
o Als de afzuigkap in het ontluchtingsregime is ingesteld, controleer of de afvoerslangen en het afvoergat niet verstopt zijn.
De afzuigkap schakelt zich tijdens de werking vanzelf uit.
o De veiligheids uitschakelinginstallatie staat aan.
o Schakel het bovenpaneel uit en wacht totdat de uitschakelinginstallatie gereset wordt.
o BELANGRIJK: Als u de afzuigkap in een te lage positie hebt geïnstalleerd zou zich de uitschakelinginstallatie vaak vanzelf inschakelen. Als de uitschakelinginstallatie te vaak inschakelt, kan het tot beschadiging van de afzuigkap leiden.
PROBEER NOOIT ALLEEN DE AFZUIGKAP ZELF TE REPAREREN. ALS DE TOESTEL NOG STEEDS ONJUIST WERKT, NEEM ALSTUBLIEFT CONTACT MET DE SERVIES AFDELING VAN BAUMATIC.
- Gebruikshandleiding Baumatic
- BT16.3SSUK a BT19.3SSUK
- Afzuigkap
- Inhoud Pagina
- MILIEU-INFORMATIE
- OVEREENKOMST MET DE RICHTLIJN W.E.E.E.
- BELANGRIJK: ZET DE AFZUIGKAP NIET LAGER DAN 700 mm BOVEN HET FORNUIS.
- Specificatie afzuigkap
- We feliciteren u met de koop van de afzuigkap van Baumatic!
- AFMETINGEN: BT16.3SSUK
- AFMETINGEN: BT19.3SSUK
- De afzuigkap uit roestvrij staal is voorzien van:
- Gebruik van de afzuigkap van Baumatic
- Gebruik van de afzuigkap
- Reiniging van de afzuigkap van Baumatic
- Reiniging
- Vetfilter
- Onderhoud
- Afnemen en reinigen van de vetfilter
- Wissel van de gloeilamp
- BELANGRIJK: VOORDAT U MET DE EIGENLIJKE WISSEL VAN DE GLOEILAMP BEGINT, MOET U ZICH OVERTUIGEN DAT U DE AFZUIGKAP VAN HET ELEKTRISCHE NET HEBT UITGESCHAKELD.
- Montage van actieve koolstofffilter
- Installatie
- Aansluiting aan het elektrische net
- DEZE AFZUIGKAP IS VOOR SAMENGESTELDE EN PERMANENTE INSTALLATIE BESTEMD.
- (ALLEEN IN GB).
- Als u erachter komt dat er in de netspanning alleen twee leiders voeren (blauwe en bruine), dan kan geen van deze leiders met de aardverbindende klemmen verbonden werden.
- Voordat u met de installatie begint
- Installatie van de afzuigkap
- BELANGRIJK: VOORDAT U MET DE INSTALLATIE BEGINT MOET U KIEZEN OF U DE AFZUIGKAP IN HET ONTLUCHTINGSREGIME WILT GEBRUIKEN OF IN HET REGIME VAN BINNENLUCHTCIRCULATIE. HET VERSCHIL TUSSEN DEZE TWEE REGIMES STAAT OP DE PAGINA 22 BESCHREVEN.
- BELANGRIJK: DE AFZUIGKAP WORDT OP HET ELEKTRISCHE NET EERST NA DE AFRONDING VAN DE HELE INSTALLATIE AANGESLOTEN.
- Aansluiting van een externe leiding
- Montage van de schoorsteen
- Ontluchtingsregime of regime met binnenluchtcirculatie?
- Waar zit het verschil tussen het ontluchtingsregime en het regime van de binnenluchtcirculatie?
- Wat is een actieve koolstofffilter en heb ik hem werkelijk nodig?
- Verwijderen van gebreken
- De afzuigkap start niet op.
- De afzuigkap werkt niet probaat.
- De afzuigkap schakelt zich tijdens de werking vanzelf uit.
- PROBEER NOOIT ALLEEN DE AFZUIGKAP ZELF TE REPAREREN. ALS DE TOESTEL NOG STEEDS ONJUIST WERKT, NEEM ALSTUBLIEFT CONTACT MET DE SERVIES AFDELING VAN BAUMATIC.
Merk : BAUMATIC
Model : BT19.3SS
Categorie : Afzuigkap
