GEBRUIKSAANWIJZING KGV36UL20S & KGV36NW20G BOSCH
nl Gebruiksaanwijzing
Veiligheidsbepalingen en waarschuwingen 70
Aanwijzingen over de afvoer 73
Omvang van de levering 74
Dejuisteplaats 74
Let op de omgevings-temperatuur en de beluchting 75
Apparaat aansluten 76
Kennismaking met het apparatusat .... 77
Apparaat inschakelen 77
Instellen van de temperatuur 78
Netto-inhoud 79
De koelruimte 79
Diepvriesruimte 80
Maximaleinvriescapaciteit 80
Invriezen en opslaan 81
Verse levensmiddelen invriezen 81
Supervriezen 82
Ontdooien van diepvrieswaren 83
Uitvoering 83
Sticker "OK" 84
Apparaat uitschakelen en buiten werkung stellen 85
Ontdooien 85
Schoonmaken van het apparatus ... 86
Luchtjes 87
Verlichting (LED) 87
Energie bespare 88
Bedrijfsgeluiden 88
Kleine storingenzelfverhelpen 89
Zelftest apparatus 90
Servicedienst 90
Veiligheidsbepalingen en waarschuwingen
Voordat u het apparaat in gebruik neemt
Lees de gebruiksaanwijzing en het installmentievoorschrift nauwkeurig door. U vindtkaarin belangrijke informatatie over plaatsing, gebruik en onderhoud van het apparaat.
De fabrikant aanvaardt geen
aansprakelijkheid als
de aanwijzingen
en waarschuwingen
in de gebruiksaanwijzing Niet
in acht worden genomen.
Bewaar de gebruiksaanwijzing
en het montagevoorschrift voor
later gebruik of voor een
eventuele latere bezitter.
Het apparaat bevat een geringe hoeveelheid van het milieuuvriendelijk maar brandbare koelmiddel R600a. Let erop dat de leidingen van het koelcircuit bij het transport of de installmentiet nicht beschadigd worden. Koelmiddel dat maar buiten spuit kan vlam vatten of zich ontsteken.
Bij beschadiging
- Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat houden;
Ruimte gedurende een paar minuten goed luchten;
Apparaat uitschakelen en de stekkeruit het stopcontact trekken;
- Contact opnemen met de Servicedienst.
Hoe meer koelmiddel het apparaat bevat,des te groter moet de ruimte+zijn waarin het apparaat worden opgesteld. In een tekleine ruimte kan bij eenlek een ontvlambaar mengsel van gas en lucht ontstaan.
Per 8 g koelmiddel要去 het vertrek minstens 1m^3 moot�<|im_start|>assistant
De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.
Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, de klantenservice of een andere gekwalificeerde person. Onvakkundige installmente en reparations hunnen groot gevaar opleveren voor de bezitter.
Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant, de klantenservice of een andere gekwalificierde persoon.
Er mogen alleen originele onderdelen van de fabrikant gebruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan de veiligheidseisen voldoen.
Een verlengsnoer voor de aansluitkabel mag uitsluitend via de klantenservice worden aangeschaft.
Bij het gebruik
Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsmaker etc.). Explosiegevaar!
Het apparaat nooit met een stoomreiniger ontdooien of schoonmaken! De hete stoom kan in de elektrische onderdelen verechtkomen en kortsluiting veroorzaken. Gevaar van elektrische schok!
- Gebruik geen suntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. U kunt hierdoor de koelledingen beschadigen. Koelmiddel dat maar buiten spuit kan vlam vatten oftot oogletsel leiden.
- Geen producten met brandbare vrijfussen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan. Explosiegevaar!
- Plint, uittrekbare manden of laden, deuren etc. nied als opstapje gebruiken of om opte leunen.
- Om te ontdooien of schoonte make: stekker uithet stopcontact trekken resp.de zekering uitschakelen oflosdraaien. Altijd aan de stekker trekken, nooit aande aansluitkabel.
- Dranken met een hoog alcoholpercentage.altijd goed afgesloten en staand bewaren.
- Geen olie of vet gebruiken op kunststof onderdelen en deurdichtingen. Ze können poreus worden.
De be- en ontluchtingsopeningen van het apparaat nooit afdekken.
nl
Vermijden van risico's voor kinderen en kwetsbare personen:
Kwetsbaar zijn kinderen/ personen met lichamelijke, geestelijkke of zintuigelijk beperkingen, evenals Personen die onvoldoende kennis hebben over de veilige bediening van het apparatus.
Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de gezaren worden.
Een voor de veriligheid verantwoordelijkke persoon要去 zicht houden op kinderen en kwetsbare Personen bij het apparaat of hen instruieren.
Alleen kinderen vanaf 8aar het apparaat lately gebruiken.
Bij reiniging en onderhoud toezicht houden op kinderen.
Laat kinderen nooit met het apparaat spelen.
Flessen en blikjes met vloeistoffen - vooral koolzuurhoudende dranken - Niet in de diepvriesruimte opslaan. Flessen en potten können barsten!
Diepvrieswaren nadat u ze uit de diepvriesruimte hebt gehaald, nooit onmiddelijk in de mond nemen. Kans op vrieswonden!
Vermijd langdurig contact van uw handen met de diepvrieswaren, ijs of de verdamperbuizen enz. Kans op vrieswonden!
Kinderen in het huishouden
Verpakkingsmaterial en onderdelen ervan zich geen spelegoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozens en folie!
Het apparaat is geen spelelgoed voor kinderen!
Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!
Algemene bepalingen
Het apparatus is geschikt
voor het koelen en invriezen van levensmiddelen,
— voor het bereiden van ijs.
Dit apparaat is bestemd voor privégebruik in het huishouden en de huiselijke omgeving.
Het apparaat is ontstoord volgens EU richtlijn 2004/108/EC.
Het koelcircuit is op dichtheid gecontroleerd.
Dit apparaat voldoet aan de veiligheidsbepalingen voor elektrische apparaten (EN 60335-2-24).
Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau.
Aanwijzingen over de afvoer
Afvoeren van de verpakking van uw(AP)appeaat
De verpakking beschermt uw apparaat gegen transportschade. De gebruikte materialen zijn onschadelijk voor het milieu en+kunnen opnieuw worden gebruikt. Helpaarom mee en zorg dat de verpakking milieuvriendelijk worden afgevoerd.
U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmaterial van het neue apparaat kunt (laten) afvoeren voor een milieuvriendelijkke verwerking.
Afvoeren van uw oude apparaat
Oude apparaten zichen geen waardeloos afval! Door een milieuvriendelijkke afvoer{kunnen waardevolle grondstoffen worden teruggewonnen.
Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.
Waarschuwing
Bij afgedankte apparaten
- Stekker uit het stopcontact trekken.
- Aansluitkabel doorknippen en samen met de stekker verwijderen.
- Legplateaus en voorraadvakken nicht eruit halen om het kinderen moeilijk te maken erin te klimmen!
- Laat kinderen nicht met het afgedankte apparaat spelen. Verstikkingsgevaar!
Koelapparaten bevatten koelmiddelen in de isolatie gas. Die zorgvuldig要去en worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijk afvoer mooten de leidingen van het koelcircuit tot het moment van transport nicht beschadigd worden.
Omvang van de levering
Controleer na het uitpakken alle onderdelen op eventuele transportschade.
Voor klachten=kunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij once klantenservice.
De levering bestaat uit de volgende onderdelen:
Vrijstaand apparaat
Uitrusting (modelafhankelijk)
Zakje met montagematerialial
Gebruiksaanwijzing
Montagevoorschrift
Klantenserviceboekje
Garantiebijlage
Informatie over energieverbruik en geluiden
De juiste plaats
Elke droge, goed te ventileren ruimte is geschikt. Het apparaat Niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmte bron plaatsen. Isplaatsing naast een warmtebron Niet te vermijden, kaak dan gebruik van een isolerende plank of neem de volgende minimumafstanden tot de warmtebron in ache!
Naast elektrische- of gasfornuizen 3 cm.
Naast een CV-installatie 30 cm.
De vloer op de plaat van opstelling mag Niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door er iets onder te leggen.

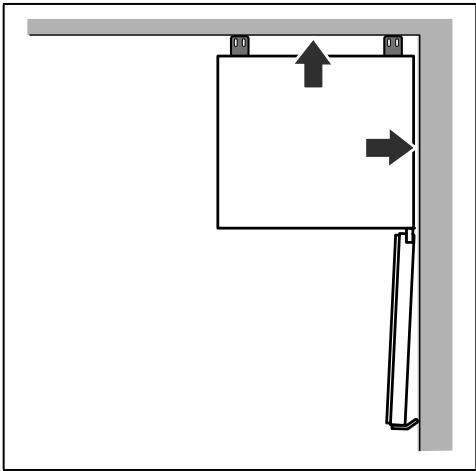

Afstand tot de wand
Afb. 3
Het apparaat heeft geen wandafstand aan de zijkant nodig. De laden en legplateaus kuren desondanks volledig worden uitgeschoven.
Deuraanslag wisselen
(indien nodig)
Indien nodig: Wij raden u aan de deurophanging door de Servicedienst teLATEN verwisselen.De Kosten voor het verwisselen van de deuraanslag kut u opvragen bij de Servicedienst in uw regio.
Waarschuwing
Tijdens het verwisselen van de deurophanging mag het apparaat Niet op het elektriciteitsnet zich aangesloten. Eerst de stekkeruit het stopcontact trekken. Leg voldoende zacht materiaal op de grond, om te voorkomen dat de achterkant van het apparaat beschadigd raakt. Het apparaat voorzichtig op+zijn rug leggen.
Aanwijzing
Wanner het apparaat op de rug worden gelegd, mag de wandafstandhouder nicht gemonteerd zich.
Let op de omgevingstemperatuur en de beluchting
Omgevingstemperatuur
Het apparaat is voor een bepaalde klimaatklasse geconstrueerd. Afhankelijk van de klimaatklasse kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden.

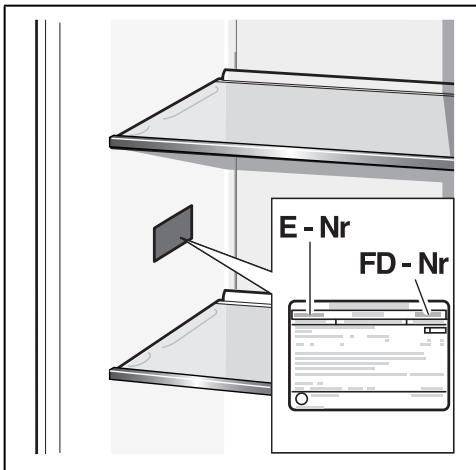

De klimaatklasse staat op het typeplaatje, afb. 18.
| Klimaatklasse | Toelaatbare
omgevingstemperatuur |
| SN | +10 °C tot 32 °C |
| N | +16 °C tot 32 °C |
| ST | +16 °C tot 38 °C |
| T | +16 °C tot 43 °C |
Aanwijzing
Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanner een apparaat uit klimaatklasse SN worden gezruikt bij een lagere binnentemperatuur,+kunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5^
nl

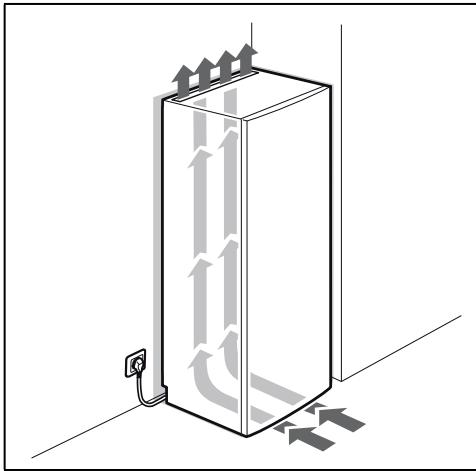

Beluchting
Afb. 4
De lucht aan de achechterzijde van het apparaat wordt warm. De verwarmde lucht要去 ongehinderd afgevoerd hunnen worden. Anders要去 de koelmachineeer presteren. Waardoor het energieverbruik toeneemt. De be en ontluchtingsopeningen mogen dan ook nooit worden afgedekt!
Apparaat aansluiten
Na hetplaatsen van het apparaat要去 u minimaal 1aar wachten voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsystem terecht komt.
Vór het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat").
Elektrische aansluiting
Het stopcontact要去 zich in de buurt van het apparatusaat bevinden en ook na het opstellen van het apparatusaat goed bereikbaar�.
Het apparaat voldoet aan beschemklasse I. Het apparaat aansluiten op een volgens de voorschriften geinstalleerd 220-240 V/50 Hz wisselstroomstopcontact met aardleiding. Het stopcontact要去en beveiligd met een zekering van 10 A tot 16 A.
Bij apparaten die in nicht Europese landen
worden gezruikt op het typeplaatje
controleren of de aansluitspanning
en de stroomsoort overeenkomen met
de waarden van uw elektriciteitsnet.
U vindt deze gegevens
op het typeplaatje. Afb. 18
Waarschuwing
Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers.
Voor once apparaten können netvoedingsinverters en sinusinverters worden gezruikt. Netvoedingsinverters worden gezruikt bij fotovoltaische installations die rechtstreeks+zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geen rechtstreekse aansluiting op het openbare elektriciteitsnet hebben, moet een sinusinverter worden gezruikt.
Kennismaking met het apparaat
De LaTeX bladzijde met de afbeeldingen uiktlappen. Deze gebruiksaanwijzing is op meer dan een type van toepassing.
De uitrusting van de modellen kan variieren.
Kleine afwijkingen in de afbeeldingen zich mogelijk.

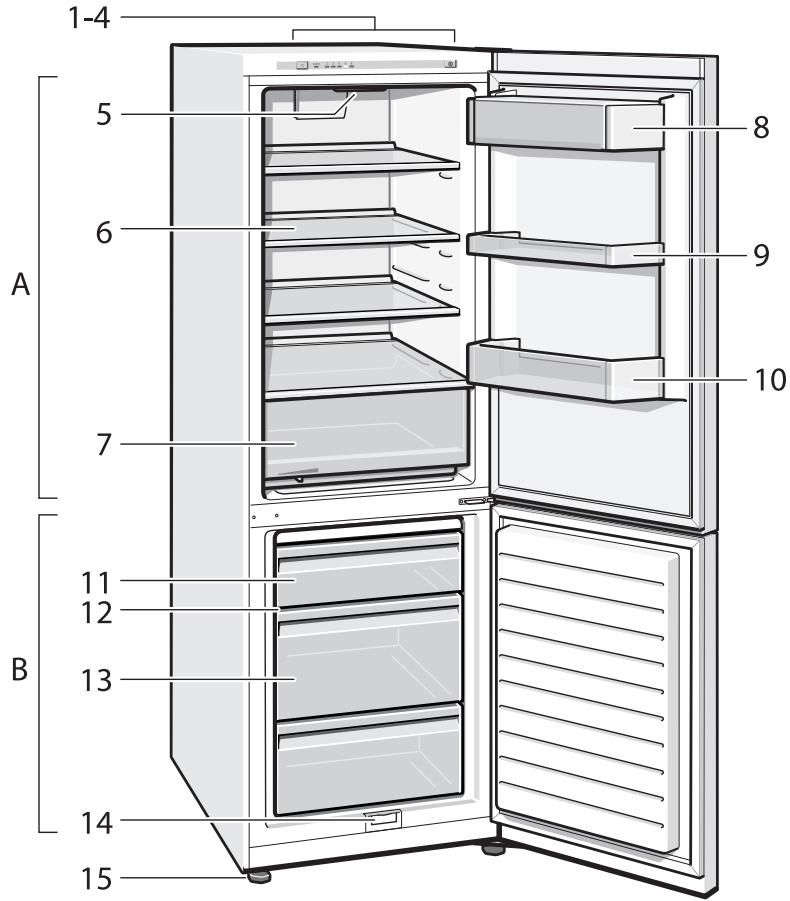

Afb. 1
*Niet bij alle modellen.
1-4 Bedieningselementen
5 Verlichting (LED)
6 Glasplateau in de koelruimte
7 Groentelade
8 Boter en kaasvak *
9 Eierrekje*
10 Vak voor groe flessen
Diepvrieslade (klein)
12 Glasplateau in de diepvriesruimte
13 Diepvrieslade (groot)
14 Dooiwaterafoergootje
15 Schroefvoetjes
A Koelruimte
B Diepvriesruimte

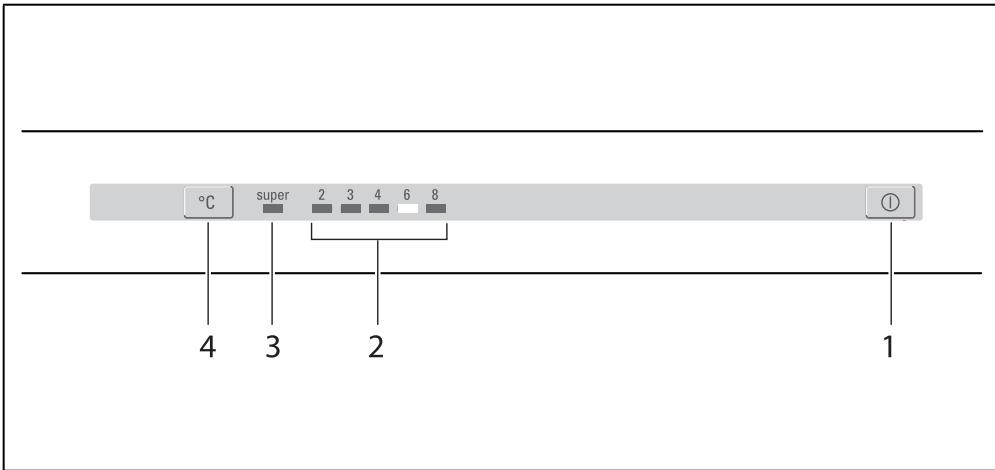

Bedieningselementen
Afb. 2
1 Toets Aan/Uit
Om het hele apparaat in en uit te schakelen.
2 Temperatuurindicatie koelruimte
De cijfers komen overeen met de ingestelde temperaturen in de koelruimte in ^ C
3 Indicatie supervriezen
Brandt alleen als het supervriessystem is ingeschakeld.
4 Temperatuurinsteltoets koelruimte
Met de toets worden de temperatuur van de koelruimte ingesteld.
Apparaat inschakelen
Afb. 2
Het apparaat met de toets Aan/Uit 1 inschakelen.
Het apparaat begint te koelen. De verlichting is ingeschakeld wanner de deur open is.
Wij raden een instelling van +4^ aan.
nl
Aanwijzingen bij het gebruik
Na het inschakelen kan het een aantal uren duren voordat de ingestelde temperaturen zich bereikt.
Vór dieijd geen levensmiddelen in het apparaat leggen.
- Terwijl de koelmachine loopt, vormen zich dooiwaterdruppels of een laagje rijp op de weiterwand van de koelruimte. U hoeft de dooiwaterdruppels Niet af te wissen of de rijp af te schrapen.

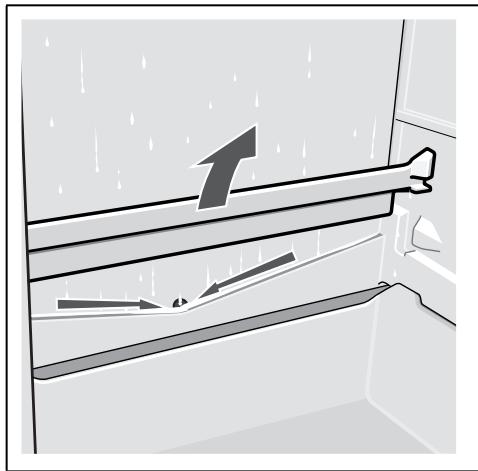

De achechterwand wordt automatisch ontdooid. Het dooiwater loopt via het afvoergootje, afb. 14, maar de koelmachine, waar het verdampt.
De voorzijde van het apparaat acheer de deur worden gedeeltelijklicht verwarmd waardoor de vorming van condenswater in de buurt van de deurafdichting worden voorkomen.
Wonneer de deur van de diepvriesruimte na het sluiten nicht direct waar geopend kan worden, dient u even te wachten tot de onderdruk is verdwenen.
Door het koelsystem kan zich op de vriesroosters op sommigeplaatsen al snel een laagje rijp afzetten. Dit heeft geen invloed op het functioneren van het apparatusat of op het stroomverbruik. Ontdooien is pas nodig als zich op het hele oppervlak van het vriesrooster een laag rijp of ijs met een dikte vaneer dan 5 mm heeft gezormd.
Instellen van de temperatuur
Afb. 2
Koelruimte
De temperatuur is instelbaar van +2^ tot +8^
Temperatuur-insteltoets 4 net zo vaak indrukken tot de gewenste temperatuur in de koelruimte is ingesteld.
De staat ingestelde waarde worden in het geheugen opgeslagen. De ingestelde temperatuur worden aangegeven op de temperatuurindicatie 2.
Diepvriesruimte
De temperatuur in de diepvriesruimte is afhankelijk van de koelruimtetemperatuur.
Lagere koelruimtetepmperaturen
veroorzaken ook lagere
vriesruimtetepmperaturen.
Netto-inhoud
De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Afb. 18
Vriesvermogen volledig benutten
Om de maximale hoeveelheid diepvrieswaren in te ruimen,{kunnen alle uitrustingsonderdelen worden verwijderd. De levensmiddelen kannen danrechtstreeks op de legplateaus en op de bodem van de vriesruimte worden gestapeld.
Onderdelen eruit halen

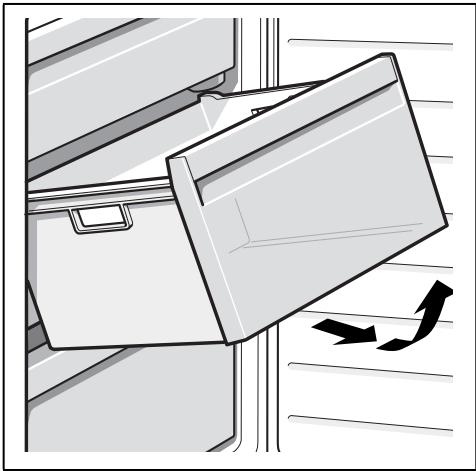

Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Afb. 15
De koelruimte
De koelruimte is een ideale plaats voor het bewaren van vlees, worst, vis, melkproducten, eieren, toebereide etenswaren en brood/banket.
In acht nemen bij het bewaren
Bewaar verse, onbeschadigde levensmiddelen. Zo blijf de kwaliteit en de versheid langer bewaard.
Bij kant-en-klaarproducten en afgevulde producten de door de fabrikant vermelde houdbaarheids- of gebruiksdatum in acht nemen.
De levensmiddlesen goed verpakt of afgedekt inruimen, om aroma, kleur en versheid te bewaren. Dit voorkomt geuroverdracht en verkleuring van de kunststof onderdelen in de koelruimte.
Warme gerechten en dranken eerst laten afkoelen en pas daarna in het apparaat zetten.
Aanwijzing
Voorkom dat de levensmiddelendechterwand raken. Anders wordtdle luchtcirculatie verminderd.
Levensmiddelen of verpakkingen können aan dechterwand vastvriezen.
Let op de koudezones in de koelruimte
Door de luchtcirculation in de koelruimte verschillen de koudezones:
De warmste zone bevindt zich helemaal bovenaan in de deur.
Aanwijzing
Bewaar in de warmste zone bijv.
harde kaas en boter. Kaas kan zo+zijn aroma verder ontwikkelen en de boter blijft goed smeerbaar.
De koudste zone is de schuiflade.
Aanwijzing
Bewaar in de koudste zone gevoelige levensmiddelen (bijv. vis, worst, vlees).
nl
Groentelade met vochtigheidsregelaar

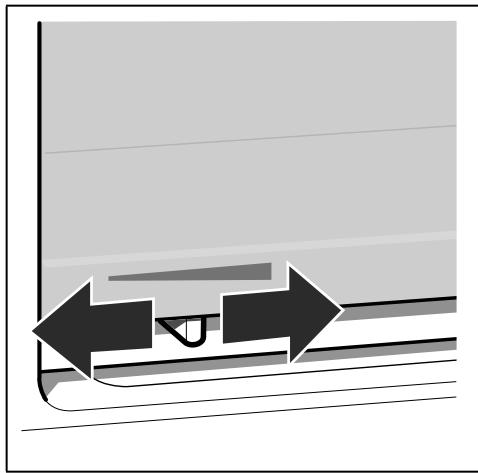

Afb. 12
Om optimale omstandigheden te scheppen voor het bewaren van groente en fruit, kan de luchtvochtigheid in de groentelade worden aangepast aan de hoeveelheid levensmiddelen:
■kleinehoeveelheid fruit en groente - hoge luchtvochtigheid
grote hoeveelheid fruit en groente -lage luchtvochtigheid
Aanwijzingen
Koudegevoelig fruit (bijv. ananas, bananen, papaja en citrusvruchten) en groente (bijv. aubergines, komkommers, courgettes, paprika, tomaten en aardappels) dienen voor een optimaal behoud van kwaliteit en aroma buiten de koelkast bewaard te worden op een temperatuur van circa +8^ tot +12^ .
- Afhankelijk van de soort levensmiddelen en de hoeveelheid kan zich condenswater vormen in de groentelade. Condenswater verwijdersen met een droge doek en de luchtvochtigheid in de groentelade aanpassen met behulp van de vochtigheidsregelaar.
Diepvriesruimte
De diepvriesruimte gebruiken
voir het opslaan van diepvriesproducten,
om ijsblokjes temaken,
om levensmiddelen in te vriezen.
Aanwijzing
Let erop dat de deur van het diepvriesruimte goed gesloten is! Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vormt zich veel ijs. Bovendien: energieverspilling door te hoog stroomverbruik!
Maximale invriescapaciteit
Gegevens over de maximale invriescapaciteit binnen 24 uur vindt u op hetypeplaatje. Afb. 18
Voorwaarden voor max. invriesvermogen
Supervriezen inschakelen voordat u de verse levensmiddelen aanbrengt (zie hoofdstuk „Supervriezen").
Uitrustingsdelen eruit halen; stapel de levensmiddelen recktstreeks op de legplateaus en de bodem van de diepvriesruimte.
Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenstevak. Daar worden ze heel snug en daardoor voorzichtig ingevroren.
Verse levensmiddelen zo zich mogelijk bij de zijwanden invriezen.
Invriezen en opslaan
Inkopen van diepvriesproducten
De verpakking mag nicht beschadigd zich.
Neem de houdbaarheidsdatum in acht.
De temperatuur in de verkoop-koelkist moet -18 ^ C of kouder zich.
- De diepvriesproducten liefst in een koeltas transporteren en snel in de diepvriesruimte leggen.
Levensmiddelen invriezen
Gebruik uitsluitend verse levensmiddelen.
Al ingevroren levensmiddelen mogen Niet met de nog in te vriezen levensmiddelen in aanrakingkommen.
De levensmiddelen luchtdicht verpakken zodate ziet uitdrogen of hun smaak verliezen.
Diepvrieswaren opslaan
De diepvrieslade tot aan de aanslag inschuiven om een goede luchtcirculatie te waarborgen.
Als er veel levensmiddelen要去en worden opgeslagen, dan=kunt u de levensmiddelen direct op de glasplateaus en op de bodem van de diepvriesruimte opstapelen.
- Daartoe dient u alle diepvriesladen te verwijderen.
- Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Afb. 15
Verse levensmiddelen invriezen
Gebruikuitsluitend verse levensmiddelen.
Om de voedingswaarde, het aroma en de kleur zo goed möglich te behouden, dient groente geblancheerd te worden voordat het worden ingevroren. Bij aubergines, paprika's, courgettes en asperges is blancheren nichtoodzakelijk.
Literatuur over invriezen en blancheren vindt u in de boekhandel.
Aanwijzing
Al ingevroren levensmiddelen mogen
niet met de nog in te vriezen
levensmiddelen in aanrakingkommen.
Geschikt om in te vriezen: Bakwaren, vis en zeevruchten, vlees, wild, gevogelte, groente, fruit, kruiden, gegelde eieren, melkproducten zoals kaas, poter en kwark, bereide gerechten en kliekjes zoals soep, eenpansgerechten,.gaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes.
Niet geschikt om in te vriezen: Groentesoorten die meestal rauw worden gegeten, zoals kropsla en radijsjes, ongepelde eieren, wijndruiven, hele appels, peren en perziken, hardgekooke eieren, yoghurt, dikke zure melk, zure room, crème fraîche en mayonnaise.
nl
Diepvrieswaren verpakken
De levensmiddleslen luchtdicht verpakken zodat ze Niet uitdrogen of hun smaak verliezen.
- Levensmiddelen in de verpakking leggen.
- Lucht eruit drukken.
- Het geheel van een goede sluiting voorzien.
- Vermeld op de pakjes inhoud en invriesdatum.
Voor verpakking geschikt:
Kunststof-, polyethenen aluminiumfolie, diepvriesdozen. Deze producten zijn in de handel verkrijgbaar.
Niet geschikt voor verpakking:
pakpapier, vetvrij papier, cellofaan, vuilniszakken en gebruekte boodschappentasjes.
Als sluiting geschikt:
elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d.
Zakjes en folie van
polyetheen hunnen met een folielasapparaat worden dichtgelast.
Houdbaarheid van de diepvrieswaren
De houdbaarheid is afhankelijk van het soort levensmiddelen.
Op een temperatuur van -18 °C:
Vis, worst, klaargemaakte gerechten, brood en banket: tot 6 maanden.
Kaas, gevogelte, vlees: tot 8 maanden.
Groente, fruit: tot 12 maanden.
Supervriezen
De levensmildelen zo snel möglichk door en door invriezen zodate vitamine, voedingswaarden, uiterlijk en smoak behouden blijven.
Schakel enkele uren voordat u de verse levensmiddelen inlaadt het supervriezen in, om ontgewenste temperatuurstijging te voorkomen.
Doorgaans is 4-6 eer van tevoren voldoende.
Na het inschaken werkkt het apparaat permanent, in de diepvriesruimte worden een zeer lage temperatuur bereikt.
Als u het max. vriesvermogen wilt gebruiken, dient u 24 uur voor het inladen van de verse waar het supervriezen in te schaken.
Kleinere hoeveelheden levensmiddelen (max. 2 kg) können zonder gebruik van het supervriessystem worden ingevroren.
In- en uitschakelen
Afb. 2
De temperatuurinsteltoets 4 meermaals indrukken, tot de indicatie super 3 brandt.
Het supervriessystem wordt na
21 / 2 dagenautomatischuitgeschakeld.
Ontdooien van diepvrieswaren
Afhankelijk van soort en vereidingswijze van de levensmiddelen(Intk u kiezen uit de volgende möglichkheden:
■ bij omgevingstemperatuur
in de koelkast
in de elektrische oven, met/zonder heteluchtventilator
in de magnetron
Attentie
Half of geheel ontdooide diepvrieswaren nicht opniewu invriezen. Pas na het koken of braden tot een kant-en-klaargerecht konnen ze opniewu worden ingevroren.
De maximale bewaartijd worden hierdoor bekort.
Uitvoering
(niet bij alle modellen)
Boter en kaasvak
Door een lichte druk in het midden van de klep.gaat het botervak open.
Om schoon te makeh het botervak van andereen iets optillen en eruit halen.

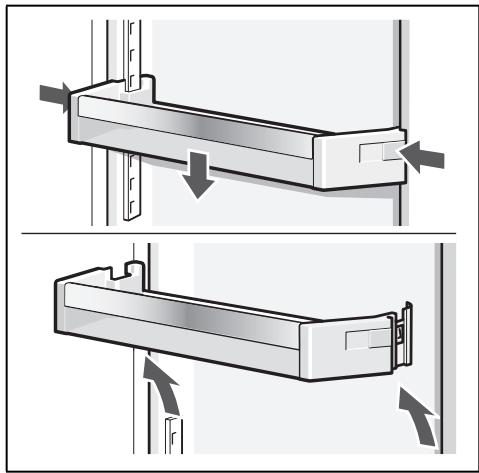

Verstelbaar deur-legplateau „EasyLift"
Afb. 5
Het legplateau kan in de hoogte versteld worden zonder dat het eruit gehaal hoeft te worden.
De knappen op de zichkant van het legplateau gelijktijdig indrukken om het legplateau maar beneden te verplaatsen. Het kan�n boven worden verplaatst zonder de knappen in te drukken.

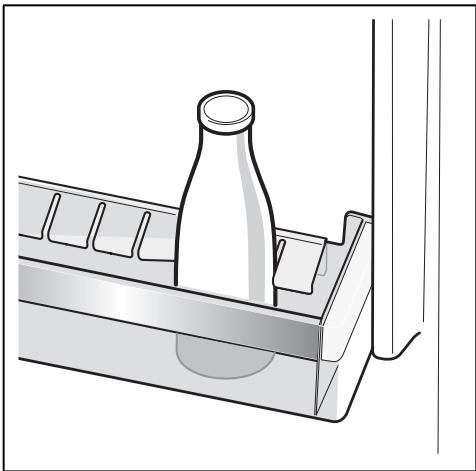

Flessenhouser
Afb. 7
De flessenhouder voorkomt dat de flessen kantelen bij het openen en sluiten van de deur.
Glasplateaus
U kunt de plateaus en Voorraadvakken in de binnenruimteaar wens verplaatsen: Daartoe het legplateau uittrekken, vooraan optillen en verwijderen.

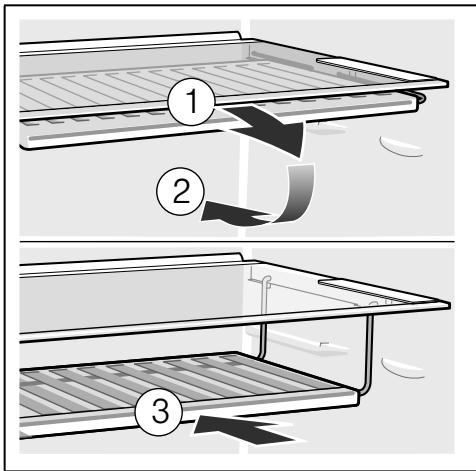

Variabel legplateau
Afb. 8
Het legplateau kan desgewenst omlaag worden geklapt. Het legplateauaar voren trekken,laten zakken enaar achteren drukken.
Deze is geschikt voor het bewaren van levensmiddelen en flessen.
nl

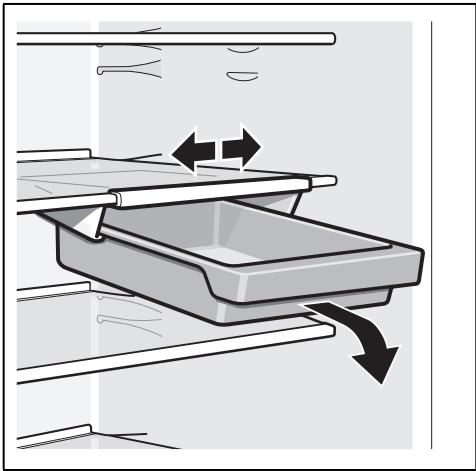

Schuiflade
Bild 9
U kunt de lade verwijderen om deze te vullen of leeg te make. Daartoe de lade optillen en eruit trekken. De houder van de lade is variabel.

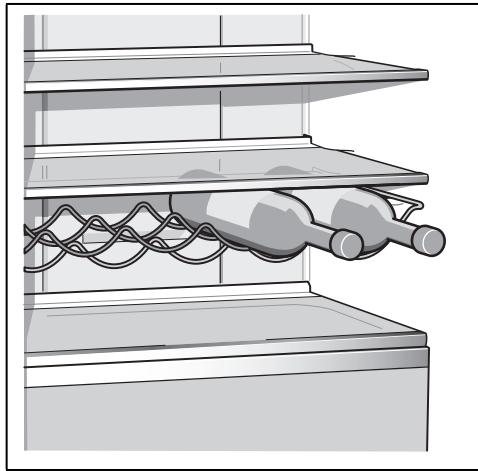

Flessenrek
Afb. 10
In de flessenrek{kunnen flessen veilig worden bewaard.De houder is variabel.

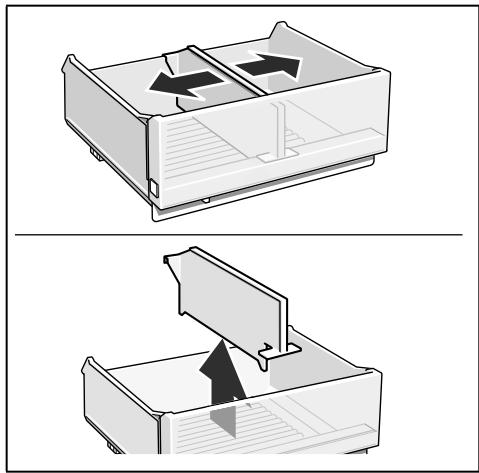

Inzetbak voor de groentelade
Bild 11
De inzetstuk kan eruit gehaald worden.

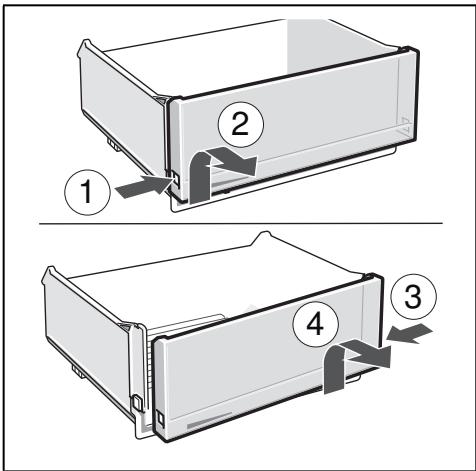

Diepvrieslade (groot)
Afb. 1/13
Voor het bewaren van grote diepvrieswaren, bijv. kalkoenen, eenden en ganzen.
Aanwijzing
Scheidingsplatz (indien aanwezig) kan nicht worden verwijderd.

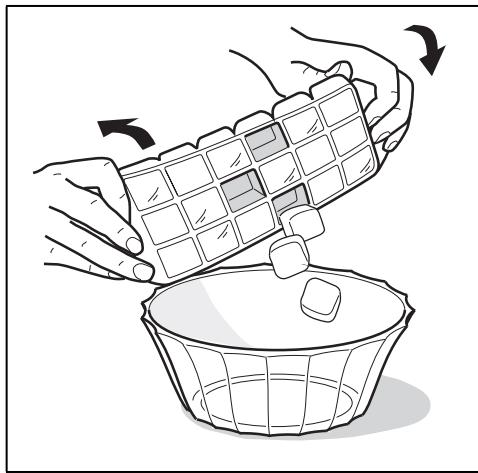

IJsbakje
Afb. 16
- IJsbakje voor 34 met drinkwater vullen en in de diepvriesruimte zetten.
- Het vastgevroren ijsbakje alleen met een bot voorwerp losmaken (steel van een lepel).
- Om de ijsblokjes los te make: het ijsbakje iets verbuigen of kort onder stromend water houden.
Koude-accu
De koude-accu vertraagt bij het uittallen van de stroom of bij een storing het verwarmen van de opgeslagen diepvrieswaren. De langste opslagtijd worden bereikt wanner u het koeelement in het bovenstevak op de levensmiddelen legt.
De koude-accu kan ook voor hetijdelijk koelhonden van levensmiddelen (bijv. in een koeltas) eruit genomen worden.
Sticker „OK”
(niet bij alle modellen)
Met de „OK“-temperatuurcontrolle kuren temperaturen onder +4^ worden geregisteerd. Stel de temperatuur trapsgewijs kouder in als de sticker nicht „OK" aangeeft.
Aanwijzing
Bij ingebruikneming van het apparaat kan het tot 12研究成果 voor de temperatuur is bereikt.
Correcte instelling
Apparaat uitschakelen en buiten werkinq stellen
Apparaat uitschakelen
Afb. 2
Toets Aan/Uit 1 indrukken.
De temperatuurindicatie 2 gaat uit en de koelmachine worden uitgeschakeld.
Buiten werkung stellen van het apparatus
Als u het apparaat langere vrijd Niet gebruikt:
- Uitschakelen van het apparaat.
- Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.
- Schoonmaken van het apparaat.
- Deur van het apparat open lately.
Ontdooien
Koelruimte
Het apparatus wordt automatisch ontdooid.
Het dooiwater loopt via de dooiwatergootjes en het afvoergaatje hier het verdampingsgedeelte van het apparaat.
Diepvriesruimte
De diepvriesruimte worden nicht automatisch ontdooid odomat de diepvrieswaren Niet mogen ontdooien. Een laagje rijp in de diepvriesruimte vermindert de koudeafgifte aan de diepvrieswaren waardoor het stroomverbruik worden verhoogd. Verwijder regelmatig de laag rijp of ijs.
Attentie
Een laag rijp of ijs Niet met een mes of een scherp voorwerp aftschrapen. U kurz hierdoor de koelleidingen beschadigen. Koelmiddel dat maar buiten spuit kan vlam vatten of tot oogletsel leiden.
U gaat als volgt te werk:
nl
Aanwijzing
Ca. 4 eer voor het ontdooien het supervriessystem inschakelen zodate levensmiddelen een zeer lage temperatuur bereiken en hierdoor longer bij omgevingstemperatuur bewaard hunnen worden.
- Het apparaat uitschakelen om te ontdooien.
- Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.
- Diepvriesladen met de levensmiddelen op een koele plaats bewaren. Koude-accu (indien aanwezig) op de levenmiddelen leggen.
- Dooiwaterafvoer openen. Afb. 17

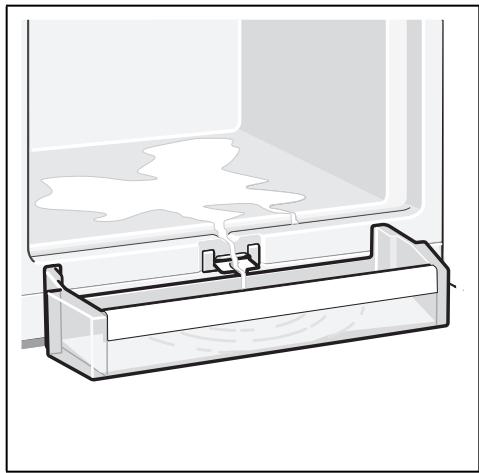

- Het legplateau voor groe flessen kan worden gezruikt om het dooiwater op te vangen. Hiertoe het plateau voor groe flessen verwijderen (zie het hoofdstuk Apparaat reinigen) en onder de open dooiwaterafvoer zetten.
- Om het ontdooiprocesse te versnellen twee pannen met heet water op een onderzetter in het apparaat zetten.
- Na het ontdooien het opgevangen dooijwater wegieten. Het resterende dooijwater op de bodem van de diepvriesruimte met een spons afwissen.
- Dooiwaterafvoer sluiten.
- Plateau voor grote flessen weer in de deurplaatsen.
- Na het ontdooien het apparaat wee aansluiten en inschakelen.
Schoonmaken van het apparaat
Attentie
- Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten.
- Geen schurende of krassende sponsjes gebruiken.
Op de metalen oppervlakken kan corrosie ontstaan.
De legplateaus en Voorraadvakken.mogen Niet in de afwasmachine gereinigd worden.
Ga als volgt te werk:
- Vór het schoonmaken het apparaat uitschakelen.
- De stekker uit het stopcontact trekken of de zekering uitschakelen.
- Diepvrieswaren verwijderen en bewaren op een koele plaats. Koudeaccu (indien aanwezig) op de levensmiddelen leggen.
- Wachten tot de rijplaag is ontdooid.
- Het apparaat schoonmaken met een zachte doeck en lauw water met een scheutje pH neutral schoonmaakmiddel. Het sop mag nicht in de verlichting terechtkomen.
- Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven.
- Na het schoonmaken apparaat wee aansluiten en inschakelen.
- Diepvrieswaren opniew in het diepvriesvak leggen.
Uitvoering
Voor het reinigen kannen alle variabele onderdelen van het apparatusaat worden verwijderd.

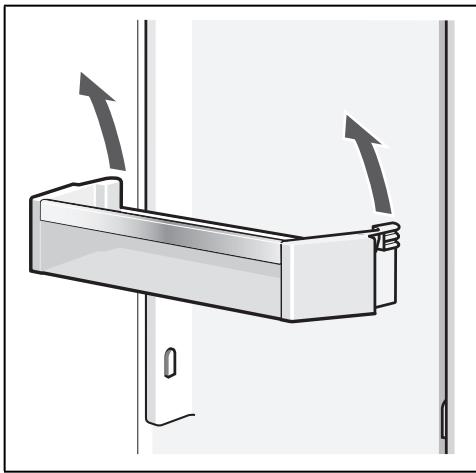

Legplateausuit de deur nemen Afb. 6
Legplateaus optillen en verwijderen.
Glasplateaus eruit halen
Daartoe het plateau uittrekken, vooraan optillen en verwijderen.
Schuiflade verwijderen
Schuiflade iets optillen en eruit halen.
Dooiwater-afvoerklep
Voor het reinigen van de dooiwaterafvoergoot要去 het glasplateau boven de groentelade, afb. 1/7, worden losgemaaakt van de dooiwater-afvoerklep:
- Glazen legplateau verwijderen.
- Dooiwater-afvoerklep optillen en verwijderen. Afb. 14
Aanwijzing
De dooiwatergoot en het afvoergat regelmatig reinigen met wattenstaafjes o.i.d., zodate het dooiwater goed kan weglopen.
Groentelade
(niet bij alle modellen)
De afschermplaat van de groentelade kan ter reiniging worden verwijderd.
De knoppen aan de zijkant na elkaar indrukken en waar bij de afschermplaat van de groentelade nemen. Afb. 13
Reservoir verwijderen Afb. 15
Reservoir tot aan de aanslag uittrekken, vooraan optillen en verwijdersen.
Luchtjes
Als u onaangename luchtjes ruikt:
- Apparaat uitschaken met de Aan/Uit-knop. Afb. 2/1
- Alle levensmiddelen uit het apparaat halen.
- Binnenruimte reinigen (zie hoofdstuk Schoonmaken van het apparaat).
- Alle verpakkingen schoonmake.
- Sterk ruikende levensmiddelen luchtdicht verpakken om luchtjes te voorkomen.
- Apparaat weer inschakelen.
- Levensmiddelen inruimen.
- Na 24 eer controlleren of er opniew luchtjes zich ontstaan.
Verlichting (LED)
Het apparaat is voorzien van een onderhoudsvrije LED verlichting.
Reparaties aan deze verlichting mogen alleen door de Servicedienst of een erkendvakman worden uitgevoerd.
Energie bespare
Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat Niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis.
Gebruik eventueel een isolatieplaat.
Warme gerechten en dranken eerst latent afkoelen, daarna in het apparaatplaatsen.
Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen.
Een laag rijp of ijs in de diepvriesruimte regelmatig lately ontdooien.
Een laag rijp of ijs vermindert de afgithe van koude aan de diepvrieswaren en verhoogt het energieverbruik.
- Deuren van het apparaat zo kort可想而知 openen.
Om een verhoogd stroomverbruik te vermijden, moet de achterkant van het apparaat af en toe worden gereinigd.
- Indien aanwezig: Wandafstandhouser monteren om de geplande energiaopname van het apparaat te bereiken (zie montagehandleiding). Een Kleinere afstand tot de muur heeft geen nadelige invloed op de werkking van het apparaat. Het energieverbruik kan dan iets hoger worden. De afstand van 75mm mag nicht worden overschreten.
De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparatus.
Bedrijfsgeluiden
Heel normale geluiden
Brommen
De motoren lopen (bijv. koelaggregaten, ventilator).
Borrelen, zoemen of gorgelen
Koelmiddel stroomt door de buizen.
Klikgeluiden
Motor, schakelaar of magneetventielen schakelen in/uit.
Voorkomen van geluiden
Het apparaat staat nicht waterpas
Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor de schroefvoetjes of leg iets onder het apparaat.
Het apparaat staat gegen een ander meubel of apparaat
Het apparaat van het meubel of apparaat ernaaastwegschuiven.
Reservoirs of draagplateaus wiebelen of klemmen
Controleer de delen die eruit gehaald\
kunnen worden en zet ze eventueel\
opnieuw in het apparaat.
Flessen of serviesgoed raken elkaar
De flessen of het serviesgoed los van elkaar zetten.
Voordat u de hulp van de Servicedienst inroegt:
Controller er erst of u aan de hand van de volgende punten de storing kunt verhelpen.
Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geben om de storing te verhelppen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen!
| Storing | Eventuele oorzaak | Oplossing |
| De temperatuur wijkt erg af van de instelling. | | In sommigeGVallen is het voldoende om het apparaat gedurende 5 minuten uit te schaken.
Als de temperatuur te warm is:na enkele uren controleren of de temperatuur de temperatuurinstelling genaderd is.
Als de temperatuur te koud is:de volgende dag de temperatuur nogmaals controleren. |
| Geen enkele indicatie brandt. | Stroomuitval;de zekering isuitgeschakeld;de stekker zit Niet goed in het stopcontact. | Stekker in het stopcontact steken. Controller of er stroom is. Controller de zekeringen. |
| In de koelruimte is het te koud. | De temperatuur is te koud ingesteld. | Temperatuur warmer instellen (zie hoofdstuk „Instellen van de temperatuur”). |
| De bodem van de koelruimte is nat. | De dooiwatergoten of het afvoergat zich verstopt. | De dooiwatergoten en het afvoergaatje schoonmaken (zie „Schoonmaken van het apparaat“). Afb.14 |
| De temperatuur in de diepvriesruimte is te warm. | De deur van het apparaat werk te vaak geopend. | Deur van het apparaat Niet onnodig openen. |
| De be en ontluchtingsopeningen zich afgedekt. | Afdekkingen verwijderen. |
| Invriezen van grotere hoeveelheden verse levensmiddelen. | Max. invriescapacitetiet Niet overschrijden. |
| Het apparaat koelt nicht, de temperatuurindicatie en de verlichting branden. | Het presentatielicht is ingeschakeld. | Apparaat-zelftest starten (zie het hoofdstuk „Zelftest apparaat“).
Na afloop van het programma schakelt het apparaat waar over op het normalegebruik. |
Zelftest apparatus
Het apparaat beschikt over een automatisch zelftestprogramma dat de oorzaken van storingen aangeeft die alleen door de Servicedienst verholpen können worden.
Zelftest starten
Afb. 2
- Apparaat uitschakelen met de Aan/ Uit-toets 1 en 5 Minutes wachten.
- Apparaat met de toets Aan/Uit 1 inschakelen en binnen de eers 10 seconden de temperatuurinsteltoets
4 gedurende 3-5 seconden ingedrukt honden, tot de temperatuurindicatie 2 2^ gaat branden.
Het zelftestprogramma start wanner de temperatuurindicaties na elkaar gaan branden.
Wanner het apparaat na korteijd de voor de zelftest ingestelde temperatuur aangeeft, is het in orde.
Als de indicate tie super 3 gedurende 10 seconden knippert, is er spreke van een fouit.
Neem contact op met de klantenservice.
Zelftest apparatus beeingen
Na afloop van het programma schakelt het apparaat weever op het normale gebruik.
Servicedienst
Adres en telefoonnummer van de Servicedienst in uw omgeving kut u vinden in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef a.u.b. aan de Servicedienst het E-nummer (E-Nr.) en het FD-nummer (FD) van het apparatus op.
U vindt deze gegevens op hetypeplaatje.Afb. 18
Door vermeling van het fabrikaat- en productnummer kurz u onnodige voorrijdkosten vermijden. Zo bespaart u zich de daarmee verbondeneerkosten.
Verzoek om reparatie en advies bij storingen
De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.
NL 0884244010
B 070222141
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
