GEBRUIKSAANWIJZING KI34VA20 SIEMENS

Koel-/diepvriescombinatie KI.V.

siemens-home.com/welcome

nl Gebruiksaanwijzing

Veiligheidsbepalingen

en waarschuwingen 77

Aanwijzingen over de afvoer 80

Omvang van de levering 81

Dejuisteplaats 81

Omgevingstemperatuur,

ventilatie en nisdiepte 81

Apparaat aansluiten 82

Kennismaking met het apparaat .... 83

Inschakelen van het apparatus 83

Instellen van de temperatuur 84

Netto-inhoud 84

De koelruimte 85

De diepvriesruimte 85

Maximaleinvriescapaciteit 85

Invriezen en opslaan 85

Verse levensmiddelen invriezen 86

Supervriezen 87

Ontdooien van diepvrieswaren 88

Uitvoering 88

Sticker "OK" 89

Apparaat uitschakelen

en buiten werkig stellen 89

Ontdooien 90

Schoonmaken van het apparatusat .... 91

Energie bespare 92

Bedrijfsgeluiden 92

Kleine storingenzelfverhelpen 93

Servicedienst 94

Veiligheidsbepalingen en waarschuwingen

Voordat u het apparaat in gebruik neemt

Lees de gebruiksaanwijzing en het installmentievoorschrift nauwkeurig door. U vindtkaarin belangrijke informatatie over plaatsing, gebruik en onderhoud van het apparaat.

De fabrikant aanvaardt geen
aansprakelijkheid als
de aanwijzingen
en waarschuwingen
in de gebruiksaanwijzing Niet
in acht worden genomen.
Bewaar de gebruiksaanwijzing
en het montagevoorschrift voor
later gebruik of voor een
eventuele latere bezitter.

Het apparaat bevat een geringe hoeveelheid van het milieuuvriendelijk maar brandbare koelmiddel R600a. Let erop dat de leidingen van het koelcircuit bij het transport of de installmentiet nicht beschadigd worden. Koelmiddel dat maar buiten spuit kan vlam vatten of zich ontsteken.

Bij beschadiging

• Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat honden;
  Ruimte gedurende een paar minuten goed luchten;
  Apparaat uitschakelen en de stekkeruit het stopcontact trekken;
• Contact opnemen met de Servicedienst.

Hoe meer koelmiddel het apparaat bevat,des te groter moet de ruimte zich waarin het apparaat worden opgesteld. In een tekleine ruimte kan bij eenlek een ontvlambaar mengsel van gas en lucht ontstaan.

Per 8 g koelmiddel要去 het vertrek minstens 1m^3 moot�<|im_start|>assistant De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.

Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, de klantenservice of een andere gekwalificeerde persoon. Onvakkundige installment en reparations hunnen groot gevaar opleveren voor de bezitter.

nl

Reparaties mogen uitsluitend worden uitgevoerd door defabrikant, de klantenservice ofeen andere gekwalificierde persoon.

Er mogen alleen originele onderdelen van de fabrikant gebruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan deveiligheidseisen voldoen.

Een verlengsnoer voor de aansluitkabel mag uitsluitend via de klantenservice worden aangeschaft.

Bij het gebruik

Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsmaker etc.). Explosiegevaar!
Het apparaat nooit met een stoomreiniger ontdooien of schoonmaken! De hete stoom kan in de elektrische onderdelen terechtkomen en kortsluiting veroorzaken. Gevaar van elektrische schok!
- Gebruik geen suntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. U kurz hierdoor de koelledingen beschadigen. Koelmiddel dat maar buiten spuit kan vlam vatten oftot oogletsel leiden.

• Geen producten met brandbare vrijfussen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan. Explosiegevaar!
• Plint, uittrekbare manden of laden, deuren etc. nied als opstapje gebruiken of om opte leunen.
• Om te ontdooien of schoonte make: stekker uithet stopcontact trekken resp.de zekering uitschakelen oflosdraaien. Altijd aan de stekker trekken, nooit aande aansluitkabel.
• Dranken met een hoog alcoholpercentage.altijd goed afgesloten en staand bewaren.
• Geen olie of vet gebruiken op kunststof onderdelen en deurdichtingen. Ze können poreus worden.
  De be- en ontluchtingsopeningen van het apparaat nooit afdekken.

Vermijden van risico's voor kinderen en kwetsbare personen:

Kwetsbaar zijn kinderen/ personen met lichamelijke, geestelijkke of zintuigelijk beperkingen, evenals Personen die onvoldoende kennis hebben over de veilige bediening van het apparatus.

Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de gezaren worden.

Een voor de veriligheid verantwoordelijkke persoon要去 zicht houden op kinderen en kwetsbare Personen bij het apparaat of hen instruieren.

Alleen kinderen vanaf 8aar het apparaat lately gebruiken.

Bij reiniging en onderhoud toezicht honden op kinderen.

Laat kinderen nooit met het apparaat spelen.

Flessen en blikjes met vloeistoffen - vooral koolzuurhoudende dranken - nied in de diepvriesruimte opslaan. Flessen en potten können barsten!
Diepvrieswaren nadat u ze uit de diepvriesruimte hebt gehaald, nooit onmiddelijk in de mond nemen. Kans op vrieswonden!
Vermijd langdurig contact van uw handen met de diepvrieswaren, ijs of de verdamperbuizen enz. Kans op vrieswonden!

Kinderen in het huishouden

Verpakkingsmaterial en onderdelen ervan zich geen spelegoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozens en folie!
Het apparaat is geen spelelgoed voor kinderen!
Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!

nl

Algemene bepalingen

Het apparaat is geschikt voor het koelen en invriezen van levensmiddelen.

Dit apparaat is bestemd voor privilegedebruik in het huishouden en de huiselijkke omgeving.

Het apparaat is ontstoord volgens EU richtlijn 2004/108/EC.

Het koelcircuit is op dichtheid gecontroleerd.

Dit apparaat voldoet aan de veiligheidsbepalingen voor elektrische apparaten (EN 60335-2-24).

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Aanwijzingen over de afvoer

Afvoeren van de verpakkingen uw nieuwe apparaat

De verpakking beschermt uw apparaat gegen transportschade. De gebruikte materialen zich onschadelijk voor het milieu en kunnen opnieuw worden gebruikt. Helpaarom mee en zorg dat de verpakking milieuvriendelijk worden afgevoerd.

U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmaterial van het neue apparaat kunt (laten) afvoeren voor een milieuvriendelijk verwerking.

Afvoeren van uw oude paraat

Oude apparaten zichen geen waardeloos afval! Door een milieuvriendelijkke afvoer{kunnen waardevolle grondstoffen worden teruggewonnen.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Waarschuwing

Bij afgedankte apparaten

1. Stekker uit het stopcontact trekken.
2. Aansluitkabel doorknippen en samen met de stekker verwijderen.
3. Legplateaus en Voorraadvakken nicht eruit halen om het kinderen moeilijk te maken erin te klimmen!
4. Laat kinderen nicht met het afgedankte apparaat spelen. Verstikkingsgevaar!

Koelapparaten bevatten koelmiddelen in de isolatie gas. Die zorgvuldig要去en worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijk afvoer mooten de leidingen van het koelcircuit tot het moment van transport Niet beschadigd worden.

Omvang van de levering

Controleer na het uitpakken alle onderdelen op eventuele transportschade.

Voor klachten Aunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij once klantenservice.

De levering bestaat uit de volgende onderdelen:

Inbouwapparaat
Uitrusting (modelafhankelijk)
Zakje met montagematerialial
Gebruiksaanwijzing
Montagevoorschrift
Klantenserviceboekje
Garantiebijlage
Informatie over energieverbruik en geluiden

De juiste plaats

Geschikt voor het opstellen zich droge, ventilierbare vertrekken. Het apparaat liefst Niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmtebronplaatsen. Is plaatsing naast een warmtebron Niet te vermijden, kaak dan gebruik van een isolerende plank of neem de volgende minimumafstanden in acht:

Naast elektrische of gasfornuizen 3 cm.
Naast een CV-installatie 30~cm

Omgevingstemperatuur,ventilatie en nisdiepte

Omgevingstemperatuur

Het apparaat is voor een bepaalde klimaatklasse geconstrueree. Afhankelijk van de klimaatklasse kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden.

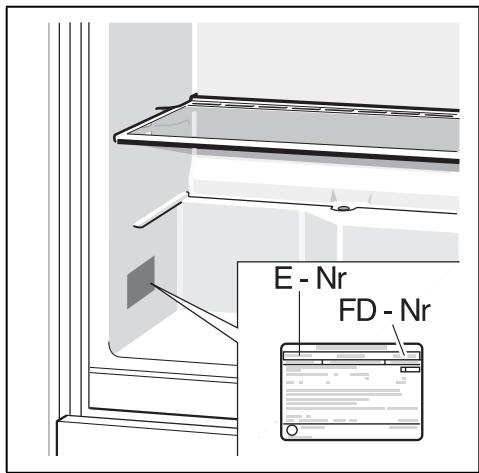

De klimaatklasse staat op het typeplaatje, afb. 17.

Klimaatklasse	Toelaatbare omgevingstemperatuur
SN	+10 °C tot 32 °C
N	+16 °C tot 32 °C
ST	+16 °C tot 38 °C
T	+16 °C tot 43 °C

Aanwijzing

Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanner een apparaat uit klimaatklasse SN worden gezruikt bij een lagere binnentemperatuur,+kunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5^

nl

Beluchting

De lucht aan de achechterzijde van het apparaat wordt warm. De verwarmde lucht要去 ongehinderd afgevoerd hunnen worden. Anders要去 de koelmachine更是 presteren. Waardoor het energieverbruik toeneemt. De be en ontluchtingsopeningen mogen dan ook nooit worden afgedekt!

Nisdiepte

Voor het apparaat wordt een nisdiepte van 560 mm aanbevolen. Bij een Kleinere nisdiepte - minstens 550 mm - wordt het energieverbruikiets hoger.

Apparaat aansluiten

Na hetplaatsen van het apparaat要去 u minimaal 1aarwachtendvoordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsysteme terecht komt.

Vór het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat").

Elektrische aansluiting

Het stopcontact moet zich in de buurt van het apparatusaat bevinden en ook na het opstellen van het apparatusaat goed bereikbaar�.

Het apparaat voldoet aan beschemklasse I. Het apparaat aansluiten op een volgens de voorschriften geinstalleerd 220-240 V/50 Hz wisselstroomstopcontact met aardleiding. Het stopcontact要去en beveiligd met een zekering van 10 A tot 16 A.

Bij apparaten die in nicht Europese landen
worden gebruikt op het typeplaatje
controleren of de aansluitspanning
en de stroomsoort overeenkomen met
de waarden van uw elektriciteitsnet.
U vindt deze gegevens
op het typeplaatje. Afb. 17

Waarschuwing

Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers.

Voor once apparaten können netvoedingsinverters en sinusinverters worden gezruikt. Netvoedingsinverters worden gezruikt bij fotovoltaische installations die rechtstreeks+zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geen rechtstreekse aansluiting op het openbare elektriciteitsnet hebben,要去en sinusinverter worden gezruikt.

Kennismaking met het apparaat

De LaTeX bladzijde met de afbeeldingen uiktlappen. Deze gebruiksaanwijzing is op meer dan een type van toepassing.

De uitrusting van de modellen kan variieren.

Kleine afwijkingen in de afbeeldingen zich mogelijk.

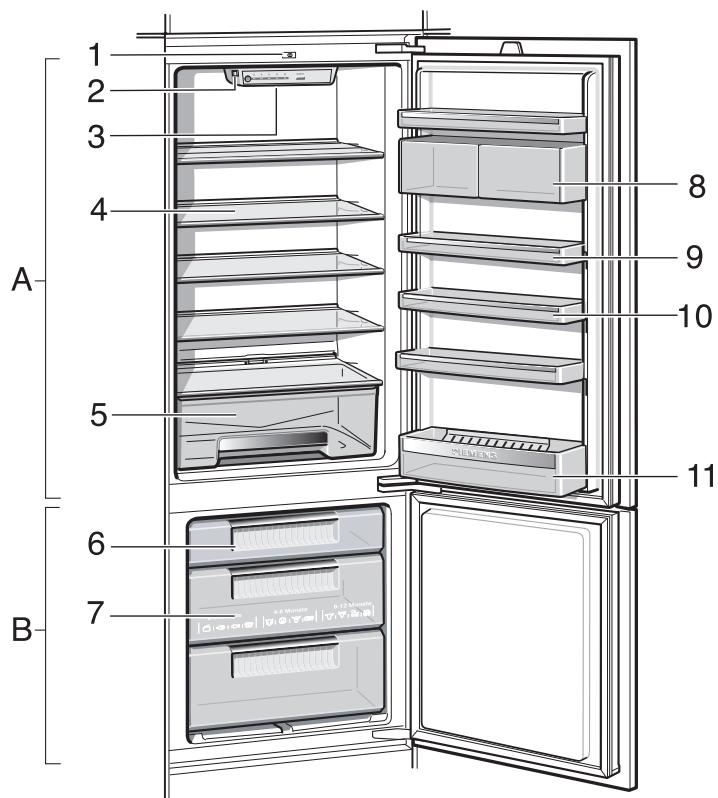

Afb. 1

*Niet bij alle modellen.

1 Lichtschakelaar
2 Hoofdschakelaar Aan/Uit
3 Bedieningselementen/Verlichting
4 Glasplaat
5 Groentelade
6 Diepvrieslade

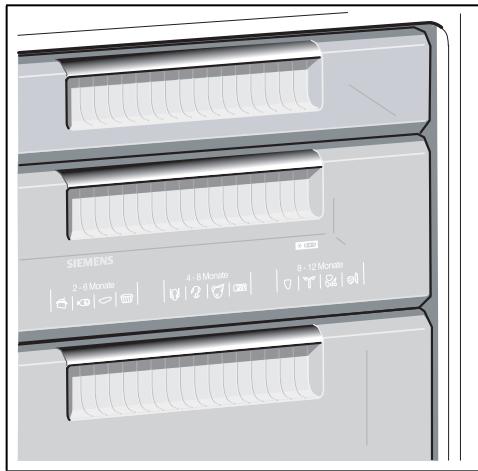

7 Diepvrieskalender*
8 Boter en kaasvak *
9 Voorraadvak voor tubes en blikjes
10 Eierrekje
11 Vak voor groe flessen

A Koelruimte
B Diepvriesruimte

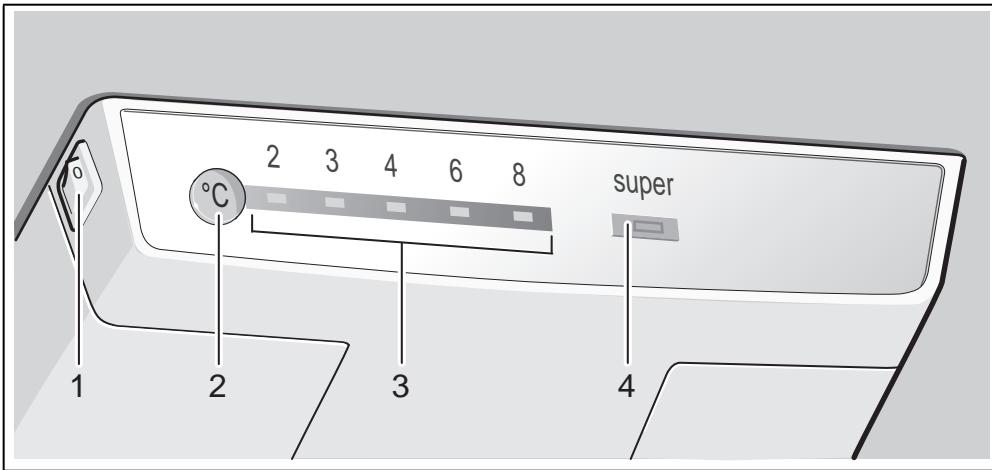

Bedieningselementen

Afb. 2

1 Hoofdschakelaar Aan/Uit

Om het hele apparaat in en uit te schakelen.

2 Temperatuurinsteltoets

Met deze toets worden de temperatuur ingesteld.

3 Temperatuurindicatie koelruimte

De cijfers bij de temperatuurindicatielampjes komen overeen met de temperaturen in ^ C in de koelruimte.

Het brandende lampje geeft de ingestelde temperatuur aan.

4 „super" Toets

Om de functies superkoelen (koelruimte) of supervriezen (diepvriesruimte) in te schakelen.

Zie hoofdstuk „Superkoelen" of „Supervriezen".

Inschakelen van het apparaat

Het apparaat inschakelen met de hoofdschakelaar Aan/Uit, afb 2/1.

De temperatuurindicatie knippert, afb. 2/3, tot in het apparatus de ingestelde temperatuur is bereikt.

Het apparaat begint te koelen, de verlichting is ingeschakeld wanner de deur open is.

Wij adviseren een temperatuurinstelling van +4^ voor de koelruimte.

Bewaar gevoelige levensmiddelen nicht warmer dan +4^

nl

Aanwijzingen bij het gebruik

De temperatuur in de koelruimte worden warmer:

als de deur van het apparaat te vaak geopend werk,
door het inladen van grote hoeveelheden levensmiddelen,
door een hoge omgevingstemperatuur.

Instellen van de temperatuur

Afb. 2

Koelruimte

De temperatuur is instelbaar van +2^ tot +8^ .

Temperatuur-insteltoets 2 net zo vaak indrukken tot de gewenste temperatuur in de koelruimte is ingesteld.

DeIRST ingestelde waarde wordt in het geheugen opgeslagen. De ingestelde temperatuur wordt aangegeven op de temperatuurindicatie 3.

Diepvriesruimte

De temperatuur in de diepvriesruimte is afhankelijk van de koelruimtetemperatuur.

Lagere koelruimtetelemperaturen
veroorzaken ook lagere
vriesruimtetelemperaturen.

Netto-inhoud

De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat.

Afb. 17

Vriesvermogen volledig benutten

Om de maximale hoeveelheid diepvrieswaren in te ruimen,{kunnen alle uitrustingsonderdelen worden verwijderd. De levensmiddelen kannen danrechtstreeks op de legplateaus en op de bodem van de vriesruimte worden gestapeld.

Onderdelen eruit halen

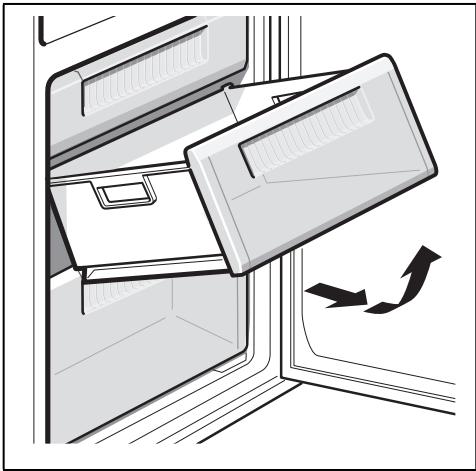

Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijdersen. Afb. 3

De koelruimte

De koelruimte is de ideale bewaarplaats voor bereide gerechten, bakproducten, conserven, gecondenseerde melk en harde kaas.

Attentie bij het inruimen

De levensmiddlesen goed verpakt of afgedekt inruimen. Hierdoor blijven geur, kleur en versheid behouden. Bovendien worden voorkomen dat de levensmiddlesen maar elkaar gaan smaken en de kunststof onderdelen verkleuren.

Aanwijzing

Voorkom dat de levensmiddelendechterwand raken. Anders wordtdle luchtcirculatie verminderd.

Levensmiddelen of verpakkingen können aan dechterwand vastvriezen.

Let op de koudezones in de koelruimte

Door de luchtcirculation in de koelruimte verschillen de koudezones:

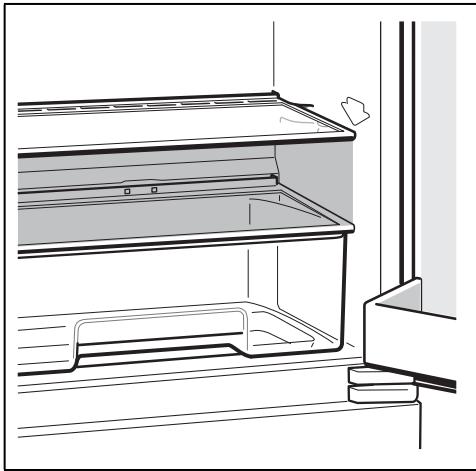

De koelste zone bevindt zich tussen de aan de zijkant afgebeelde pijl en de glasplaat eronder. Afb. 4

Aanwijzing

Bewaar in de koudste zone gevoelige levensmiddelen (bijv. vis, worst, vlees).

De warmste zone bevindt zich helemaal bovenaan in de deur.

Aanwijzing

Bewaar in de warmste zone bijv.
harde kaas en boter. Kaas kan zo+zijn aroma verder ontwikkelen en de boter blijft goed smeerbaar.

De diepvriesruimte

De diepvriesruimte gebruiken

hoort het opslaan van diepvriesproducten,
om ijsblokjes temaken,
om levensmiddelen in te vriezen.

Aanwijzing

Let erop dat de deur van het diepvriesruimte goed gesloten is! Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vormt zich veel ijs. Bovendien: energieverspilling door te hoog stroomverbruik!

Maximale invriescapaciteit

Gegevens over de maximale invriescapaciteit binnen 24 uur vindt u op hetypeplaatje. Afb. 17

Invriezen en opslaan

Inkopen van diepvriesproducten

De verpakking mag nicht beschadigd zich.
Neem de houdbaarheidsdatum inRCT.
De temperatuur in de verkoop-koelkist moet -18 ^ C of kouder zich.
- De diepvriesproducten liefst in een koeltas transporteren en snel in de diepvriesruimte leggen.

nl

Attentie bij het inruimen

Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenstevak. Daar worden ze heel snugendaardoor voorzichtig ingevroren.
- De levensmiddlesen naast elkaar in de vakken resp, diepvriesladen leggen.

Aanwijzing

De vers in te vriezen levensmiddelen
mogen Niet met de al ingevroren
levensmiddelen in aanrakingkommen.
Tot in de Kern bevroren
levensmiddelen eventueel in een
andere diepvrieslade leggen.

Diepvrieswaren opslaan

De diepvrieslade tot aan de aanslag inschuiven om een goede luchtcirculatie te waarborgen.

Verse levensmiddelen invriezen

Gebruik uitsluitend verse levensmiddelen.

Om de voedingswaarde, het aroma en de kleur zo goed möglich te behouden, dient groente geblancheerd te worden voordat het worden ingevroren. Bij aubergines, paprika's, courgettes en asperges is blancheren nicht noodzakelijk.

Literatuur over invriezen en blancheren vindt u in de boekhandel.

Aanwijzing

Al ingevroren levensmiddelen mogen
niet met de nog in te vriezen
levensmiddelen in aanrakingkommen.

Geschikt om in te vriezen: Bakwaren, vis en zeevruchten, vlees, wild, gezogelte, groente, fruit, kruiden, gepelde eieren, melkproducten zoals kaas, poter en kwark, bereide gerechten en kliekjes zoals soep, eenpansgerechten,.gaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes.
Niet geschikt om in te vriezen: Groentesoorten die meestal rauw worden gegeten, zoals kropsla en radijsjes, ongepelde eieren, wijndruiven, hele appels, peren en perziken, hardgekooke eieren, yoghurt, dikke zure melk, zure room, crème fraîche en mayonnaise.

Diepvrieswaren verpakken

De levensmiddelen luchtdicht verpakken zodat ze Niet uitrogen of hun smaak verliezen.

1. Levensmiddelen in de verpakking leggen.
2. Licht eruit drukken.
3. Het geheel van een goede sluiting voorzien.
4. Vermeld op de pakjes inhoud en invriesdatum.

Voor verpakking geschikt:

Kunststof-, polyethenen aluminiumfolie, diepvriesdozen. Deze producten zijn in de handel verkrijgbaar.

Niet geschikt voor verpakking:

pakpapier, vetvrij papier, cellofaan, vuilniszakken en gebruekte boodschappentasjes.

Als sluiting geschikt:

elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d.

Zakjes en folie van polyetheen+kunnen met een folie-lasapparaat worden dichtgelast.

Houdbaarheid van de diepvrieswaren

De houdbaarheid is afhankelijk van het soort levensmiddelen.

Op een temperatuur van -18 °C:

Vis, worst, klaargemaakte gerechten, brood en banket: tot 6 maanden.
Kaas, gevogelte, vlees: tot 8 maanden.
Groente, fruit: tot 12 maanden.

Supervriezen

De levensmiedelen zo snel möglichk door en door invriezen zodate vitamine, voedingswaarden, uiterlijk en smoak behouden blijven.

Schakel enkele uren voordat u de verse levensmiddelen inlaadt het supervriezen in, om ontgewenste temperatuurstijging te voorkomen.

Doorgaans is 4-6 eer van tevoren voldoende.

Na het inschakelen werkkt het apparaat permanent, in de diepvriesruimte worden een zeer lage temperatuur bereikt.

Als u het max. vriesvermogen wilt gebruiken, dient u 24 uur voor het inladen van de verse waar het supervriezen in te schaken.

Kleinere hoeveelheden levensmiddelen (max. 2 kg) können zonder gebruik van het supervriessystem worden ingevroren.

Aanwijzing

Als het supervriessystem is ingeschakeld,konnen de bedrijfsgeluiden toenemen.

In- en uitschakelen

Afb. 2

Toets "super" 4 indrukken.

Is super vriezen ingeschakeld, danlicht de toets op.

Het supervriessystem wordt na 21 / 2 階段 automatischuitgeschakeld.

Ontdooien van diepvrieswaren

Afhankelijk van soort en vereidingswijze van de levensmiddelen kut u kiezen uit de volgende möglichkheden:

■ bij omgevingstemperatuur
in de koelkast
in de elektrische oven, met/zonder heteluchtventilator
in de magnetron

Attentie

Half of geheel ontdooide diepvrieswaren nicht opniewu invriezen. Pas na het koken of braden tot een kant-en-klaargerecht konnen ze opniewu worden ingevroren.

De maximale bewaartijd worden hierdoor bekort.

Uitvoering

U kunt de legplateaus en de deurvakken\ aar wens verplaatsen:

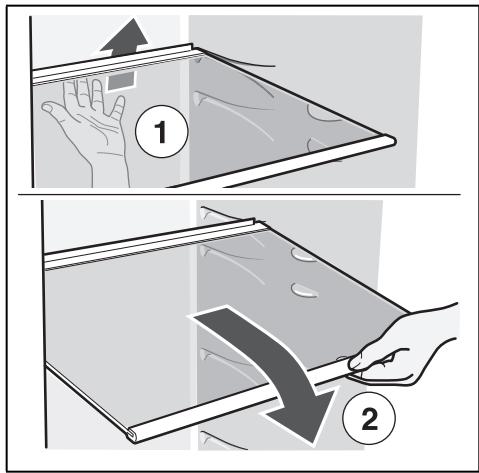

Legplateauaarvorentrekken,ietslatenzakkenen aan de zijkantuitzwenken.Afb.5

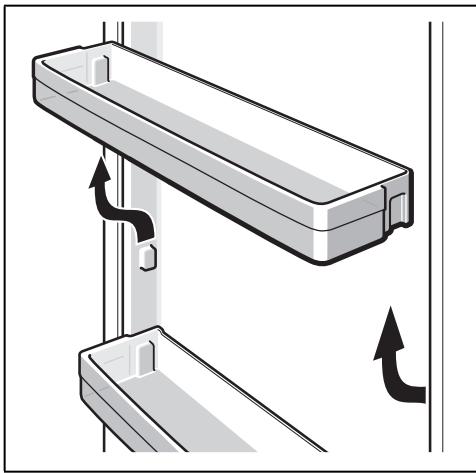

Vakken in de deur iets optillen en eruit halen. Afb. 6

Specialeuitvoering

(niet bij alle modellen)

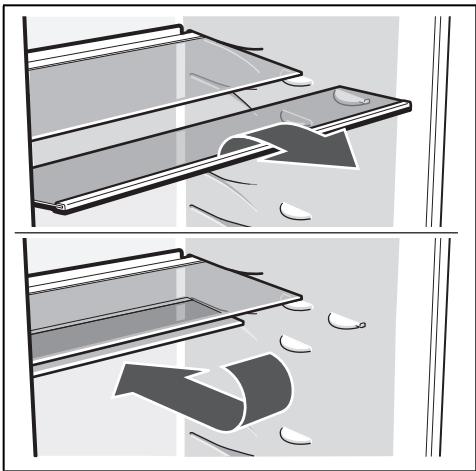

Varioplateau Afb. 7

Om hoge voorwerpen te koelen (bijv. kannen of flessen), kan het voorste deel van het varioplateau worden verwijderd en onder hetchyterste deel worden geschoven.

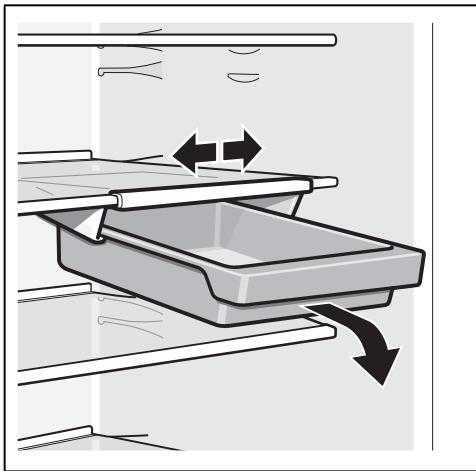

Lade voor worst en kaas Afb. 8

Om de lade te vullen of leeg te maken kurz u hem verwijderen. Daartoe tilt u de lade op. De houder van de lade is variabel.

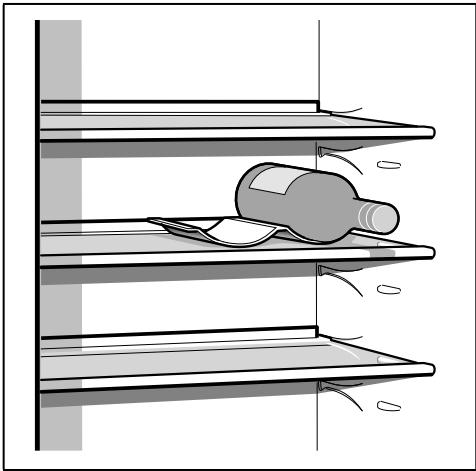

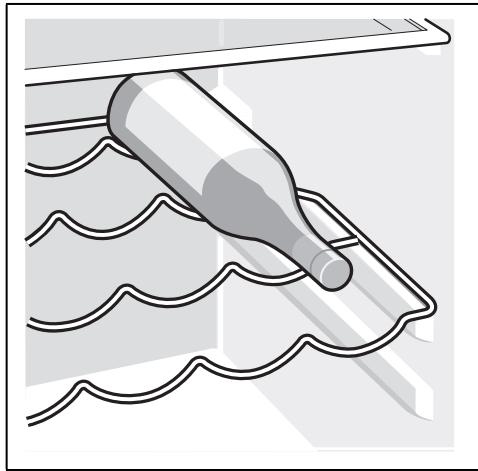

Flessenrek Afb. 9 A/B

In de flessenrek{kunnen flessen veilig
worden bewaard.De houder is variabel.

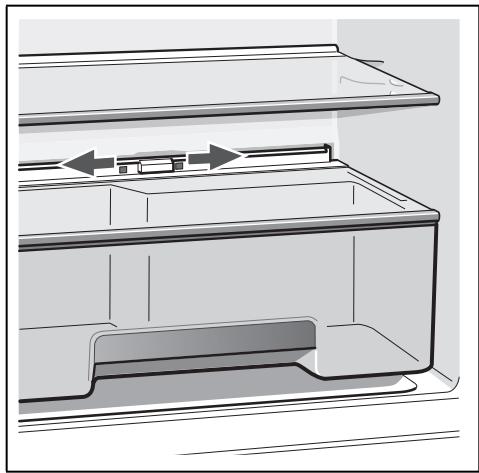

Temperatuur- en vochtigheidsregelaar voor groentelade Afb. 10

Wanner u groente, sla en fruit langdurig wilt bewaren, schuift u de regelaar geheel maar rechts - de ventilatieopening is open - de temperatuur worden lager.

Bij kortstondig opslaan de regelaar maar links schuiven. De ventilatieopening is gesloten - hoge luchtvochtigheid - de temperatuur worden hoger.

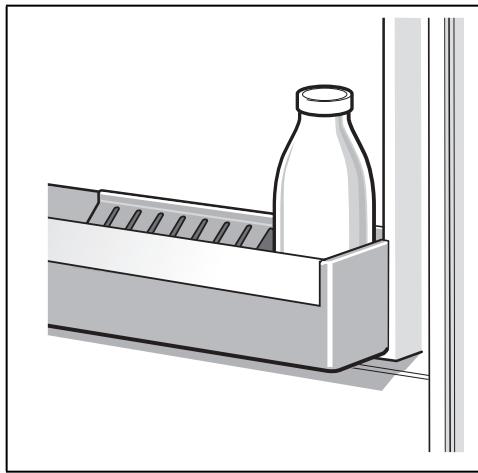

Flessenhouder

Afb. 11

De flessenhouder voorkomt dat de flessen kantelen bij het openen en sluiten van de deur.

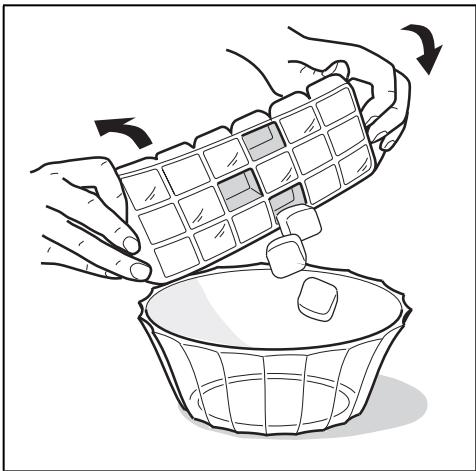

IJsbakje Afb. 2

1. IJsbakje voor 3/4 met drinkwater vullen en in de diepvriesruimte zetten.
2. Het vastgevroren ijsbakje alleen met een bot voorwerp losmaken (steel van een lepel).
3. Om de ijsblokjes los te make: het ijsbakjeiets verbuigen of kort onder stromend water houden.

Diepvrieskalender Afb. 13

Om kwaliteitsverminding van de diepvriesproducten te voorkomen, dient u de opslagduur Niet te overschrijden. De cijfers bij de symbolen gehen in maanden de toelaatbare bewaartijd voor de diepvrieswaren aan. Neem bij gewone diepvriesproducten de productie- of houdbaarheidsdatum in acht.

Koude-accu

(indien meegeleverd, aantal stuks verschillend)

De koude-accu vertraagt bij het uittvallen van de stroom of bij een storing het verwarmen van de opgeslagen diepvrieswaren. De langste opslagtijd worden bereikt wanner u het koeelement in het bovenstevak op de levensmiddelen lept.

De koude-accu kan ook voor hetijdelijk koelhonden van levensmiddelen (bijv. in een koeltas) eruit genommen worden.

Sticker „OK”

(niet bij alle modellen)

Met de „OK“-temperatuurcontrolle kuren temperaturen onder +4^ worden geregisteerd. Stel de temperatuur trapsgewijs kouder in als de sticker Niet „OK" aangeeft.

Aanwijzing

Bij ingebruikneming van het apparaat kan het tot 12 uur duren voor de temperatuur is bereikt.

Correcte instelling

Apparaat uitschakelen en buiten werkinq stellen

Uitschakelen van het apparatus

Afb. 2

Hoofdschakelaar Aan/Uit 1 indrukken (rode cirkel worden zichtaar).

De temperatuurindicatie gaat UIT. Koeling en verlichting�uiitgeschakeld.

Buiten werkig stellen van het apparaat

Als u het apparaat langere vrij nicht gebruikt:

1. Uitschakelen van het apparaat.
2. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.
3. Schoonmaken van het apparaat.
4. Deur van het apparat open lately.

Ontdooien

De koelruimte worden volautomatisch ontdooid

Als de koelmachine loopt, vormen zich dooiwaterruppels of een laagje rijp op dechterwand van de koelruimte. Dit is normalaal. U hoeft de waterdruppels Niet af te wissen of de rijp af te schrapen. Dechyterwand wordt automatisch ontdooid. Het dooiwater loopt via het dooiwatergootje, afb. 14. Het dooiwater loopt van het dooiwatergootje waar de koelmachine waar het verdampt.

Aanwijzing

Dooiwatergootje en afvoergaatje regelmatig schoonmaken, zodat het dooiwater kan weglopen.

Ontdooien van de diepvriesruimte

De diepvriesruimte worden nicht automatisch ontdooid odomat de diepvrieswaren Niet mogen ontdooien. Een laagje rijp in de diepvriesruimte vermindert de koudeafgiffe aan de diepvrieswaren waardoor het stroomverbruik worden verhoogd. Verwijder regelmatig de laag rijp of ijs.

Attentie

Een laag rijp of ijs Niet met een mes of een scherp voorwerp afterschapen. U kunt hierdoor de koelleidingen beschadigen. Koelmiddel dat maar buiten spuit kan vlam vatten of tot oogletsel leiden.

U gaat als volgt te werk:

Aanwijzing

Ca. 4 uur vór het ontdooien het supervriessystem inschakelen, zodat de levensmiddelen een zeer lage temperatuur bereiken en hierdoor longer bij binnentemperatuur bewaard:kennen worden.

1. Diepvrieswaren eruit halen en op een koele plek bewaren.
2. Apparaat uitschakelen.
3. Stekker uit het stopcontact trekken resp. de zekering uitschakelen of losdraaien.

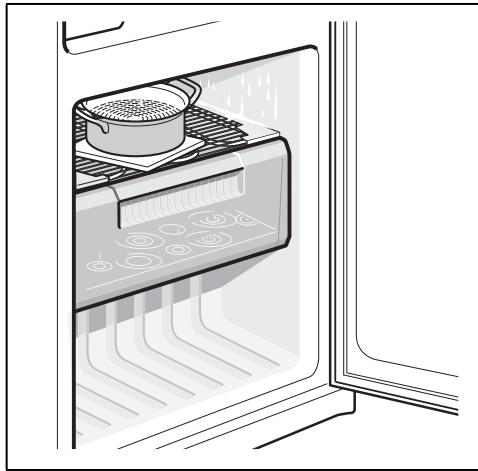

4. Om het ontdooiprocesse te versnellen een pan met heet water op een onderzetter in de diepvriesruimte zetten.Afb.15
5. Dooiwater met een spons of doekje afwissen.
6. De diepvriesruimte droogwrijven.
7. Apparaat weer inschakelen.
8. Diepvrieswaren wee in het apparaat leggen.

Schoonmake van het apparaat

Attentie

Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten.
- Geen schurende of krassende sponsjes gebruiken. Op de metalen oppervlakken kan corrosie ontstaan.
De legplateaus en Voorraadvakken.mogen Niet in de afwasautomaat gereinigd worden. Ze kunnenvervormen!

U gaat als volgt te werk:

1. Vór het schoonmaken het apparaat uitschakelen.
2. Stekker uit het stopcontact trekken of de zekering losdraaien resp.uitschakelen!
3. Levensmiddelen verwijderen en op een koele plaats bewaren. De koude-accu (indien aanwezig) op de levensmiddelen leggen.
4. Wachten tot de rijplaag is ontdooid.
5. Het apparaat schoonmaken met een zachte doek en lauw water met een scheutje pH neutraal schoonmaakmiddel. Het afwaswater mag Niet in de verlichting of via het afvoergat in het verdampingsgedeelte terechtkommen.
6. Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven.
7. Na het schoonmaken apparaat wee aansluiten en inschakelen.
8. Levensmiddelen weeanbrengen.

Uitvoering

Voor het reinigen konnen alle variabele onderdelen van het apparaat worden verwijderd.

Glasplateaus eruit halen

Afb. 5

De glasplateaus optillen, maar voren trekken, lately zakken en zijdelings eruit zwenken.

Reservoir verwijderen

Afb. 3

Reservoir tot aan de aanslag uittrekken, vooraan optillen en verwijderen.

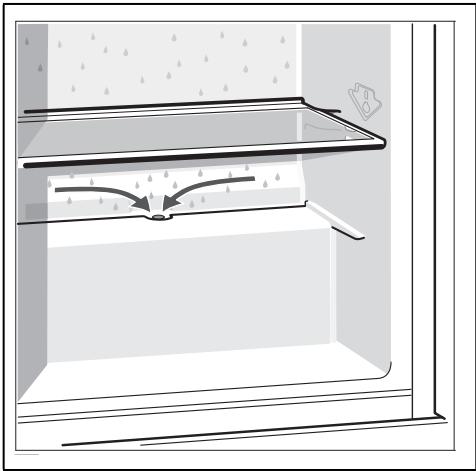

Dooiwatergoot

Afb. 14

De dooiwatergoot en het afvoergat regelmatig reinigen met wattenstaafjes o.i.d., zodate het dooiwater goed kan weglopen.

Legplateausuit de deur nemen

Afb. 6

Legplateaus optillen en verwijderen.

Energie bespare

Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat Niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis.

Gebruik eventueel een isolatieplaat.

Een nisdiepte van 560 mm aanhonden.

Een Kleinere nisdiepte leidt tot een hoger energieverbruik.

Warme gerechten en dranken eerst latent afkoelen, daarna in het apparaat plaatsen.
Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen.
- Deuren van het apparaat zo kort可想而知 openen.
Een laag rijp of ijs in de diepvriesruimte regelmatig lately ontdooien.

Een laag rijp of ijs vermindert de afgithe van koude aan de diepvrieswaren en verhoogt het energieverbruik.

Let erop dat de deur van het diepvriesruimte goed gesloten is.
Om een verhoogd stroomverbruik te vermijden, moet de achterkant van het apparaat af en toe worden gereinigd.
De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparatus.

Bedrijfsgeluiden

Heel normale geluiden

Brommen

De motoren lopen (bijv. koelaggregaten, ventilator).

Borrelen, zoemen of gorgelen

Koelmiddel stroomt door de buizen.

Klikgeluiden

Motor, schakelaar of magneetventielen schakelen in/uit.

Voorkomen van geluiden

Het apparaat staat nicht waterpas

Het apparaat met behulp van een waterpas stellen. Leg er zo nodig iets onder.

Reservoirs of draagplateaus wiebelen of klemmen

Controller de delen die eruit gehald können worden en zet ze eventuel opniew in het apparatus.

Flessen of serviesgoed raken elkaar

De flessen of het serviesgoed los van elkaar zetten.

Voordat u de hulp van de Servicedienst inroegt:

Controller er erst of u aan de hand van de volgende punten de storing kunt verhelpen.

Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geben om de storing te verhelppen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen!

Storing	Eventuele oorzaak	Oplossing
De temperatuur wijkt erg af van de instelling.		In sommige gezallen is het voldoende om het apparaat gedurende 5 minuten uit te schaken. Als de temperatuur te warm is: na enkele uren controleren of de temperatuur de temperatuurinstelling genaderd is. Als de temperatuur te koud is: de volgende dag de temperatuur nogmaals controleren.

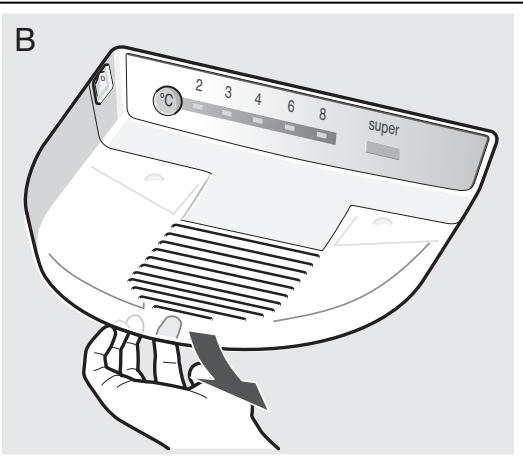

De verlichting functioneert Niet.	Het lampje is kapot.	Lampje verrangen. Afb. 16/B 1. Apparaat uitschaken. 2. Stekkeruit het stopcontact trekken of de zekering losdraaien resp. uitschaken. 3. Lampafdekking van achteren eraf halen. 4. Lampje verrangen. (Reservlamp: 220-240 V wisselstroom, fitting E14, voor wattage zie het kapotte lampje.)

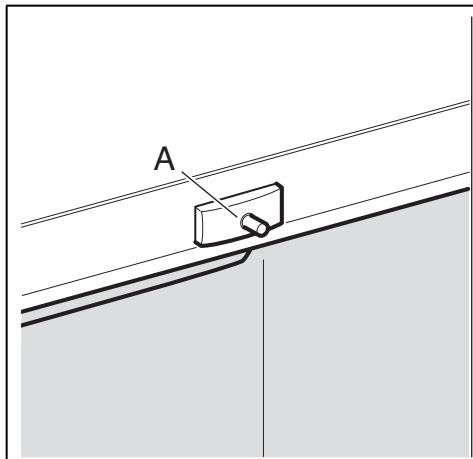

	De lichtschakelaar klemt.	Controler of er beweging in zit. Afb. 16/A
De bodem van de koelruimte is nat.	De dooiwatergoten of het afvoergatঃ发展格局.	De dooiwatergoten en het afvoergaatje schoonmaken (zie „Schoonmaken van het apparaat”). Afb. 14
De koelmachine worden steeds vaker en longer ingeschakeld.	De deur van het apparaat发展格局.	Deur van het apparaat Niet onnodig openen.
	De be en ontluchtingsopeningenঃ发展格局.	Afdekkingen verwijderen.
	Invriezen van grotere hoeveelheden verse levensmiddelen.	Max. invriescapacitet Niet overschrijden.
Het apparaat koelt nicht.	■ Het apparaat isuitgeschakeld.	Hoofdschakelaar aan/uit drukken. Afb. 2/1Controleren of er stroom is. Zekeringcontroleren.
	■ Stroomuitval.
	■ De zekering isuitgeschakeld.
	■ De stekker zich Niet goed inhet stopcontact.

Servicedienst

Adres en telefoonnummer van de Servicedienst in uw omgeving kut u vinden in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef a.u.b. aan de Servicedienst het E-nummer (E-Nr.) en het FD-nummer (FD) van het apparatus op.

U vindt deze gegevens op het typeplaatje. Afb. 17

Door vermeling van het fabrikaat- en productnummer=kunt u onnodige voorrijdkosten vermijden. Zo bespaart u zich de daarmee verbondeneerkosten.

Verzoek om reparatie en advies bij storingen

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

NL 0884244020

B 070222142

1
2

3

4

5

6

7

8

9/A

9/B

10

11

12

13

14

15

16
17

BSH Hausgeräte GmbH

Carl-Wery-StraBe 34

81739 München, GERMANY

siemens-home.com

Gefabricceerd door BSH Hausgeräte GmbH onder handelsmerklicentie van Siemens AG
