MANUALE UTENTE KI34VA20 SIEMENS

Combinazione frigorifero / congelatore

it Istruzioni per l'uso

Avvertenze di sicurezza e potenziale pericolo 59
Avvertenze per lo smaltimento 62
Dotazione 63
Luogod INSTALLazione 63
Temperatura ambiente, ventilazione e profondità della nicchia 63
Collegare l'apparecchio 64
Conoscere l'apparecchio 65
Accendere l'apparecchio 65
Regalore la temperature 66
Capacità utile totale 66
Il frigorifero 66
II congelatore 67
Max. capacità di congelamento 67
Congelare e conservare 67
Congelamento di alimenti freschi .... 68
Super-congelamento 69
Decongelare surgelati 69
Dotazione 70
Adesivo OK 71
Spagnere e mettere fuori servizio l'apparecchio 71
Scongelamento 72
Pulizia dell'apparecchio 73
Risparmiare energia 74
Rumori di funzionamento 74
Eliminare piccoli guasti 75
Servizio Assistenza Clienti 76

nl Inhoud

Avverenze di sicurezza e potenziale pericolo

Prima diMETTERE in funzione l'apparecchio

Leggere attendamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'infallazione, l'uso e la manutenzione dell'apparecchio.

Il produttore non è responsabile se voi trascurate leindicazioni ed avventenze del libretto d'istruzioni per l'uso. Conservare tutte la documentazione per l'uso futuro oppure per eventuali successivi proprietari.

Elementi tecnici di sicurezza

Questo appearecchio contiene una piccola quantità di gas refrigerante (R600a), un gas Eco-Compatibleile, ma infiammabile. Prevenire danneggiamenti ai raccordi del circuitto refrigerante durante il trasporto o l'installazione dell'apparecchio. Il gas fuoriuscendo per effetto della pressione, cui provocare irritazioniagli occhi.

In caso di danni:

• tenere lontano dall'apparecchio fiamme o fonti di accensione,
  ventilare l'ambiente per alcuni minuti,
  spagnere l'apparecchio ed estrarre la spina di alimentazione elettrica,
  informare il Servizio Assistenza Clienti autorizzato.

La quantità di gas refrigerante
contenuta nel vostro
apparecchio, circa 8 gr.
è individata nella targhetta
d'identificazione posta all'interno
dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni,
è necessario sostuirlo,
coinvolgere il servizio assistenza
clienti autorizzato o un
elettricista qualificato ad
eseguire esta operazione.

Installazioni o riparazioni eseguite da personale non autorizzato, possono potenzialmente creare pericolò per l'utente e anni all'apparecchio. Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato. Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad esquire esta operazione.

it

È consentito usare solo parti di ricambio originali del costruttore. Solo con l'impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati.

Il prolongamento del cavo elettrico di alimentazione deveseisser eseguito dal servizio assistenza clienti autorizzato.

Nell'impiego quotidiano

Non introdurre mai appearecchi elettrici nell'interno di quello elettrodomestico (es. appearecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosion!
Non sbrinare o pulire mai l'apparecchio con una pulitrice a vapore. Il vapore cui raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica!
Non utilizzare oggetti appuntiti o affiliati per rimuovere la brina o il ghiaccio. E' possibile danneggiare i raccordi del circuito refrigerante, che rende inservibile l'apparecchio. Il gas fuoriuscendo per effetto della pressione, cui provocare irritazioniagli occhi.

Non conservare nell'apparecchio prodotti contententi propellenti gassosi combustibili (per es. bombolette spray) e sostanze infiammabili. Pericolo di esplosione!
Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. quale punto di appoggio o come sostegno.
Per lo sbrinamento e la pulizia estrarre la spina d'alimentazione o disinserire l'interruttore di sicurezza. Evitare di eserciture trazioni sul cordone elettrico, ma impugnare correttamente la spina.
Conservare alcohol ad alla gradazione in un contentatore ermeticamente chiuso, eosto in posizione verticale.
Evitare che olli o grassi imbrattino parti plastiche o le guarnizioni delle porte. I grassi aggredicono il materiale plastico e la guarnizione della porta divertano fragili e porose.
Non ostruire le aperture di passaggio dell'aria di aereazione dell'apparercchio.

Evitare pericoli a bambini e persona rischio:

Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi ed altresi persone, sprovvide di sufficiente conoscenza del sicuro funzionamento dell'apparecchio.

Accertarsi che i bambini e le persone a rischio abbiano ben compreso i pericoli.

Una persona responsabile della sicurezza è tenuto a sorvegliare o struire i bambini e le persone a rischio in rapporto con l'apparecchio.

Permettere l'uso dell'apparecchio solo a bambini in età di 8 anni o superiore.

Sorvegliare i bambini durante la pulizia e la manutenzione.

Non permettere che i bambini giochino con l'apparecchio.

Non conservare nel congelatore liquidi inbottiglia e lattine (specialmente le bevande contenti anidride carbonica). Bottlie e lattine possono rompersi!
Non mettere in bocca alimenti.
congelati appena presi dal
congelatore.
Pericolo di ustioni!
Evitare il contatto prolongato delle mani con alimenti congelati, ghiaccio o i raccordi dell'evaporatore ecc. Pericolo di uszioni!

Bambini in casa

Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo!
L'apparecchio non è un giocattolo per bambini!
Per appearecchi con serratura della porta: conservare la chiave fuori della portata dei bambini!

it

Norme generali

L'apparecchio è idoneo per raffreddare e congelare alimenti.

Questo appearecchio è destinato all'uso domestico privato nelle famiglie ed all'ambiente domestico.

L'apparecchio è schermato contro i radiodisturbi secondo la direttiva UE 2004/108/EC.

La tenuta ermetica del circuito del freddo è stata controllata.

Questo prodotto è conforme alle pertinenti norme di sicurezza per gli appearecchi elettrici (EN 60335-2-24).

Questo appearecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Avverenze per lo smaltimento

Smaltimento Il'imballaggio

L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono Eco

Compatible ericiclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme.

Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

Rottamazione un apparecchio dismesso

Gli appearecchi dismessi dispongono.
ancora di un valore residuo! Un corretto
smaltimento nel rispetto dell'ecologia,
permette di recuperare materie prime
pregiate.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici edelettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definite le norme per la raccolta e il ricericlaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Avviso

In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.
2. Troncare il cavo elettrico di collegamento e rimuoverlo unitamente alla spina.
3. Non estrarre i ripiani e i contentitori,\ eso rende più dificile ai bambini\ di entrare nel vano frigo\ dell'apparecchio!
4. Vietare ai bambini di giocare con un appearecchio dismesso. Pericolo di asfissia!

I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento.

Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell'apparecchio alla piattaforma di riciclaggio.

Dotazione

Dopo il disimballo controllare l'apparecchio per accertare eventuali danni di trasporto.

In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l'apparecchio è stato acquistato.

La dotazione comprende i seguenti componenti:

Apparecchio da incasso
- Accessori (a secondo del modello)
Busta con il materiale utile al montaggio
Istruzioni per l'uso
Istruzioni per il montaggio
Libretto del servizio assistenza clienti autorizzato
Allegato di garanzia convenzionale
Informazioni sul consumo energetico e sui possibili rumori

Luogo d'installazione

Per l'installazione è idoneo un ambiente asciutto ventilato. Il luogo d'installazione non deve essere esesto all'irradiazione solare diretta e non essere vicino ad una fonte di calore, come stufa, calorifero ecc. Se è inevitable l'installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispetto le seguenti distanze minime alla fonte di calore.

Da cucine elettriche o a gas 3 cm.
Da stufe ad olio o a carbone 30~cm

Temperatura ambiente, ventilazione e profondità della nicchia

Temperatura ambiente

L'apparecchio è progettato per una specifica classe climatica. In funzione di但这a, l'apparecchio può essere usato alle seguenti temperature ambientali.

La classe climatica è indicata nella targhetto porta-dati. Figura 17

Classe climatica	Temperatura ambiente ammessa
SN	da +10 °C a 32 °C
N	da +16 °C a 32 °C
ST	da +16 °C a 38 °C
T	da +16 °C a 43 °C

Avverenza

L'apparecchio è perfettamente efficente nei limiti di temperatura ambiente della classe climaticaindicata. Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all'apparecchio fino ad una temperatura di +5^

it

Ventilazione

L'aria sulla parete posteriori dell'apparecchio si riscalda. L'aria riscaldata deve poter defluire liberamente. Altrimenti il refrigeratore deve lavorare di più. Questo aumento il consumo di energia elettrica. Percio: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell'aria!

Profondità della nicchia

Per l'apparecchio si consiglia una profondità della nicchia di 560 mm. Una minore profondità della nicchia - minimo 550 mm - fa aumento leggermente l'assorbimento di energia.

Collegare l'apparecchio

Dopo ave posizionato l'apparecchio, attendere circa 1 ore prima di metterlo in funzione, quello assicura che l'olio lubrificante si raccolga nella parte bassa del motore e non penetr nel circuito di raffreddamento.

Pulire l'interno dell'apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell'apparecchio»).

Allaccamento elettrico

La presa elettrica deve essere vicino all'apparecchio ed accessibile anche ad installatione avenuta dell'apparecchio.

L'apparecchio è conforme alla classe d'isolamento I. Collegare l'apparecchio a tensione alternata di 220-240 V/50 Hz utilizzato una presa elettrica dotata di connettore di messa a terra. La presa deve essere protetta con dispositivo elettrico di sicurezza da 10-16 A.

Per apparecchi, che vengono impiegati in paesi non europei, controllare se la tensione individata corrisponda ai valori della locale rete elettrica. Questi dati sono riportati nella targhetto portadati. Figura 17

A vviso

I nostri apparecchi possono essere collegati ad un inverter sinusoidale di rete.

Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.

Conoscere l'apparecchio

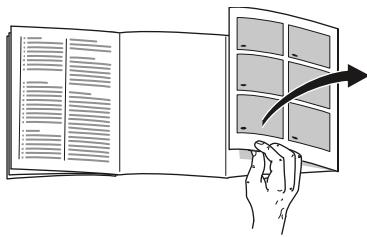

Svolgere l'ultima pagina con le figure.
Questo libretto d'istruzioni per l'uso valido per vari modelli,
pertanto le dotazioni possono variare.
Nelle illustrazioni sono possibili
differenze.

Figura 1

• Non in tutti i modelli.

1 Interrupttore luce
2 Interruttore principale Acceso/ Spento
3 Elementi di comando/illuminatione
4 Ripiano in vetro
5 Cassetto per verdure
6 Cassetto surgelati
7 Calendario di congelamento*
8 Scomparto per burro e formaggio *
9 Balconcini per tubetti e lattine
10 Balconcini per uova
11 Ripiano per bottiglie grandi

A Frigorifero
B Congelatore

Elementi di lavoro

Figura 2

1 Interruttore principale Acceso/ Spento

Serve per accendere e specnere l'intero apparecchio.

2 Pulsante di regolazione temperatura

Con甚么 pulsante si regola la temperatura.

3 Indicatore temperatura del frigorifero

I numero presso le spie di temperatura corrispondono alle temperature nel frigorifero in ^ C La spia al luce fissa indica la temperatura selezionata.

4 Pulsante «super»

Per attivare le funzioni di superraffreddamento (frigorifero) o super-congelamento (congelatore).

Vedi capitolo «Superraffreddamento» o «Supercongelamento».

Accendere l'apparecchio

Accendere l'apparecchio con il pulsante principale Acceso/Spento, figura 2/1. L'indicatore di temperatura, figura 2/3, lampeggia finché l'apparecchio non ha raggiunto la temperatura regolata.

L'apparecchio comincia a raffreddare,
a porta aperta l'illuminazione è accesa.
Consigliamo di regolare nel frigorifero
una temperatura di +4^ .

Non conservare alimenti delicati a temperatura superiore a +4^

it

Istruzioni per il funzionamento

La temperatura nel frigorifero aumento:

a causa della frequente aperture della porta dell'apparecchio,
a causa dell'introduzione di grande quantità di alimenti,
a causa di un'alta temperatura ambiente.

Regolare la temperatura

Figura 2

Frigorifero

La temperatura può essere regolata da +2^ a +8^ .

Premere ripetutamente il pulsante di regolazione temperatura 2 finché non è viene raggiunta la temperatura del frigorifero desiderata.

L'ultimo valore regolato viene memorizzato. La temperature regolata è visualizzata nel display della temperatura 3.

Congelatore

La temperatura nel congelatore dipende alla temperatura del vano frigorifero.

Più basse temperature del frigorifero provocanoanche più basse temperature del congelatore.

Capacità utile totale

I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura 17

Sfruttare interamente il volume utile

Per sistemare la quantità massima di surgelati, tutte le parti dell'attrezzatura interna possono essere rimosse. Gli alimenti possono essere accatastati direttamente sui ripiani e sul fondo del congelatore.

Rimozione degli accessori

Estrarre i cassetti surgelati fino all'arresto, sollevarli avanti ed estrarli.

Figura 3

II frigorifero

Il frigorifero è il luogo di conservazione ideale per alimenti pronti, prodotti da forno, conserve alimentari, latte condensato e formaggi duri.

Tenere presente nella系統azione

Sistemare gli alimenti ben confezionati oppure coperti. Aroma, colore e freschezza sono salvaguardati. Inoltre si evitano passaggi di aromi o alterazioni del colore di contentitori plastici.

Avverenza

Evitare che gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell'aria viene impedita.

Durante il funzionamento attivo, le confezioni degli alimenti possono attaccarsi alla parete di fondo.

Considerare le zone più fredde nel frigorifero

La circolazione dell'aria nel frigorifero, genera delle zone con temperature differenti:

La zona più fredda viene indicata da una freccia impressa sulle pareti laterali ed il sottostante ripiano. Figura 4

Avverenza

Conservare nella zona più fredda gli alimenti delicati (per es. pesce, salsiccia, carne).

La zona meno fredda è nella parte più alta della porta.

Avverenza

Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio più così continuare a diffondere il suo aroma e il burro resta spalmabile.

II congelatore

Usare il congelatore

Per conservare alimenti surgelati.
Per produrre cubetti di ghiaccio.
Per il congelamento di alimenti.

Avverenza

Attenzione che la porta del congelatore sia chiusa correttamente! Se la porta è aperta gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica!

Max. capacitéi congelamento

Indicazioni sulla max. possibilità di congelamento in 24 ore sono riportate sulla targhetta d'identificazione. Figura 17

Congelare e conservare

Acquisto di alimenti surgelati

La confezione non deve essere danneggiata.
Rispettare la data di conservazione.
La temperatura nell'espositore-congelatore di vendita deve essere -18^ o inferiore.
Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto possibile nel congelatore.

Tenere presente nella系統azione

• Congelare le quantità più grande di alimenti preferibilmente nella scomparto superiore. Quielli vengono congelati molto rapidamente e perciòanche salvaguardandone le proprietà.
  Disporre gli alimenti distesi in piano negli scomparti o nei cassetti surgelati.

Avverenza

Gli alimenti già congelati non devono entrare in contatto con gli alimenti da congelare. Eventualmente spostare gli alimenti congelati nei altri cassetti surgelati.

it

Conservazione degli alimenti congelati

Per garantire la perfetta circolazione dell'aria, introdurre il cassetto surgelati fino all'arresto.

Congelamenti di alimenti freschi

Per il congelamento utilizzare solo alimenti freschi ed integri.

Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchini ed asparagi.

In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura.

Avverenza

Non mettere gli alimenti da congelare in contatto con quelli congelati.

Sono idonei per il congelamento: Prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatiche, uova -, guscio, latticini, come formaggio, burro e ricotta, pietanze pronte e residui vivande, come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi.
Non sono idonei per il congelamento: Tipi di ortaggi, che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese.

Confezionamento di alimenti surgelati

Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.

1. Introduire l'alimento nella confezione.
2. Fare uscire l'aria.
3. Chiudere la confezione ermeticamente.
4. Scrivere sulla confezione il contento e la data di congelamento.

Sono idonei per il confezionamento:

fogli di plastica, fogli tubolari di polietilene, fogli di alluminio, contentitori per surgelati.

Questi prodotti sono in vendita nel commercio specializzato.

Non sono idonei per il confezionamento:

carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati.

Sono idonei per chiudere le confezioni: anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili.

I sacchetti ed i fogli tubolari di polietilene possono essere saldati con un salatore per fogli di plastica.

Durata di conservazione dei surgelati

La durata di conservazione dipende dal tipo di alimento.

Ad una di temperatura di -18 °C:

Pesce, salsiccia, pietanze pronte, prodotti da forno: fino a 6 mesi
Formaggio, pollame, carne: fino a 8 mesi
Verdura, frutta: fino a 12 mesi

Super-congelamento

Per conservare vitamine, valori nutritivi, aspetto e gusto, gli alimenti devono essere congelati completamente,anche nell'interno, nel tempo più breve possibile.

Per evitare un indesiderato aumento della temperatura, inseire il supercongelamento alcune ore prima di introdurre alimenti freschi.

In linea di massima sono sufficienti 4-6 ore.

Dopo l'insertimento l'apparecchio funziona costamente, nel congelatore si raggiunge una temperatura molto Bassa.

Se si vuole utilizzato la max. possibilità di congelamento, il super-congelamento deve essere attivato 24 ore prima di introdurre gli alimenti freschi.

Le quantità di alimenti più piccole (fino ad 2 kg) possono essere congetate sulla super-congelamento.

Avverenza

Con il super-congelamento inserto, maggiori sono i rumori di funzionamento.

Accendere e spegnere

Figura 2

Premere il pulsante «super» 4.

Quando il super-congelamento è inserto il pulsante è acceso.

Dopo 21 / 2 giorni il super-congelamento si disinserisce automaticamente.

Decongelare surgelati

A seconda del genere e dell'uso, utilise una delle seguenti possibilità:

a temperatura ambiente
nel frigorifero
■ nelorno elettrico, con/senza ventola aria calda
nelorno a microonde

Attenzione

Non ricongelare gli alimenti parzialmente o completeness decongelati. Questi possono essere di nuovo congelati solo dopo averere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all'uso.

Non utilizzato più la durata max. di conservazione.

Dotazione

I ripiani interni ed i balconcini della porta possono essere spostati secondo la necessità:

Tirare i ripiani in avanti, abbassarli e ruotarli lateralmente. Figura 5
Sollevare il balconcino o ripiano ed estrarlo. Figura 6

Dotazione speciale

(non in tutti i modelli)

Ripiano variabile

Figura 7

Per introdurre oggetti alto (ad es. brocche o bottiglie), la parte anteriore del ripiano variabile cui quere estratta e spinta molto la parte posteriore.

Cassetto per salsiccia e formaggio

Figura 8

Il cassetto più essere estratto per il riempimento e lo svuotamento. A tal fine sollevare il cassetto. Il supporto del cassetto è variabile.

Ripiano bottiglie

Figura 9 A/B

Sul ripiano bottiglie si possono deporre in sicurezza le bottiglie. Il supporto è variabile.

Regolatore di temperatura e umidità del cassetto per verdure

Figura 10

Per la conservazione a lungo termine di verdura, insalata e frutta, spingere il regolatore completenessmente verso destra - l'apertura di ventilazione è aperta - la temperatura si abbassa.

Per la conservazione di breve periodo spingere il regolatore verso sinistra.

L'apertura di ventilazione è chiusa - alla
umidità dell'aria - la temperatura
aumenta.

Fermabottiglie

Figura 1

Il fermabottiglie impedisce la caduta delle bottiglie durante l'aperatura o la chiusura della porta.

Vaschetta per ghiaccio

Figura 12

1. Riempire la vaschetta del ghiaccio per 3 / 4 con acqua e riporla nel congelatore.
2. Staccare la vaschetta del ghiaccio eventually attaccata solo con un oggetto non acuminato (manico di cucchiaio).
3. Per staccare i cubetti di ghiaccio mettere brevamente la vaschetta sotto acqua corrente oppure torcerla leggermente.

Calendario di congenamento

Figura 13

Per evitare perdite di qualità degli alimenti surgelati, non superare la durata di conservazione. I numero accanto ai symboli indicano in mesi la durata di conservazione consentita per l'alimento congelato. In caso di comuni alimenti surgelati commerciali osservare la data di produzione o di scadenza.

Accumulatori del freddo

(se accluso, il numero di pezzi è diverso)

L'accumulatore del freddo ritarda il riscaldamento degli alimenti conservati in caso d'interruzione dell'energia elettrica o di guasto. La durata massima di conservazione si raggiunge deponendo l'accumulatore di freddo sopra gli alimenti nelso scompto superiore.

L'accumulatore del freddo più essere estrattoanche per raffreddare temporaneamente alimenti,per es. in una borsa frigo.

Adesivo «OK»

(non in tutti i modelli)

Con il controlo della temperatura «OK» possono essere rilevate temperature inferiori a +4^ . Ridurre gradualmente la temperatura, se l'adesivo termosensible non visualizza «OK».

Avverenza

Alla messa in funzione dell'apparecchio per raggiungere la temperatura possono essere necessarie fino a 12 ore.

Corretta regolazione

Spagnere e mettere fuori servizio l'apparecchio

Spagnere l'apparecchio

Figura 2

Premere l'interruttore principale Acceso/ Spento 1 (il cerchio rosso è ora visible).

La spia temperatura si spegne.

Raffreddamento ed illuminazione sono spenti.

Mettere fuori servizio l'apparecchio

Quando non si usa l'apparecchio per un lungo periodo:

1. Spagnere l'apparecchio.
2. Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza.
3. Pulire l'apparecchio.
4. Lasciare aperta la porta dell'apparecchio.

Scongelamento

Il frigorifero si sbrina automaticamente

Durante il funzionamento del refrigeratore, sulla parete posteriore del frigorifero si formano gocce di condensa oppure brina. Questo dipende dal funzionamento. Non è necessario asciugare le gocce di rugiada oppure rimuovere la brina. La parete posteriori si sbrina automaticamente. L'acqua di sbrinamento scorre nel relativo convogliatore, figura 14. Dal convogliatore di scarico l'acqua di sbrinamento scorre sul gruppo frigorifero e qui evapora.

Avverenza

Affinché l'acqua di sbrinamento possa defluire, mantenere pulito il convogliatore dell'acqua di sbrinamento ed il foro di scarico.

Sbrinare il congelatore

Per evitare che gli alimenti si scongelino,
anche parzialmente, il congelator non
sbrina automaticamente. Uno spesso
strato di ghiaccio impedisce il passaggio
del freddo ai prodotti congelati ed augmenta il consumo di corrente elettrica. Eliminare regolarmente lo strato di brina.

Attenzione

Non raschiare lo strato di brina oppure il ghiaccio con un coltello o con un oggetto acuminato. Non raschaire lo strato di brina o ghiaccio con un coltello e oggetto metallico acuminato; si danneggia il circuito refrigerante. Il gas fuoriuscendo molto effetto della pressione, cui provocare infiammazioneagli occhi.

Procedere come segue:

Avverenza

Inserire il super-congelamento ca. 4 ore prima dello sbrinamento, per portare gli alimenti ad una temperatura molto bassa e poterliosi conservare più alungo a temperatura ambiente.

1. Estrarre gli alimenti congelati, e conservarli provvisoriamente in un luogo fresco.
2. Spagnere l'apparecchio.
3. Estrarre la spina di alimentazione o disinserire il dispositorio elettrico di sicurezza.
4. Per accelerare lo sbrinamento, mettere nel congelatore, su sottopentola, una pentola con acqua bollente. Figura 15
5. Asciuagare l'acqua di sbrinamento con un panno o una spugna.
6. Asciuagare con cura il congelatore.
7. Accendere di nuovo l'apparecchio.
8. Introduire di nuovo i cibi congelati.

Pulizia dell'apparecchio

Attenzione

Non utilizzato prodotti per pulizia e solventi chemici contenti sabbia, cloro o acidi.
Non usare spugne abrasive o spugne che grafiano. Sulle superfici metalliche potrebbe formarsi macchie da corrosione.
Non lavare i ripiani ed i contentitori nella lavastoviglie. Questi elementi si possono deformare!

Procedere come segue:

1. Prima di iniziare la pulizia specnere l'apparecchio.
2. Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza!
3. Estrarre gli alimenti e conservarli in un luogo fresco. Disporre l'accumulatore del freddo (se disponibile) sugli alimenti.
4. Attendere lo sbrinamento dello strato di brina.
5. Pulire l'apparecchio con un panno morbido, acqua tiepida e poco detergente a pH neutro. L'acqua di lavaggio non deve penetrare nell'illuminazione o,attraverso il foro di scarico, nella zona di evaporazione.
6. Lavare la guarnizione della porta solo con acqua pulita e poi asciugarla con cura.
7. Dopo la pulizia: ricollegare ed accendere l'apparecchio.
8. Introduire di nuovo gli alimenti.

Dotazione

Per la pulizia tutte le parti mobili dell'apparecchio possono essere estratte.

Estrarre i ripiani di vetro Figura 5

Sollevare il ripiani di vetro, tirarli in avanti, abbassarli e ruotarli lateralmente.

Convogliatore di drenaggio dell'acqua di sbrinamento

Figura 14

Per il libero deflusso dell'accua di sbrinamento, pulire regolarmente il convogliatore di drenaggio dell'accua di sbrinamento ed il foro di scarico utilizzato bastoncini cotonati o simili.

Rimozione dei balconini alla porta Figura 6

Sollevare ed estrarre i balconcini.

Estrarre i contentitori

Figura 3

Estrarre i contentitori fino all'arresto, sollevarli avanti ed estrarli.

Risparmiare energia

Installare l'apparecchio un in ambiente asciutto ventilabile. L'apparecchio non deve essere esesto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa).
Altrimenti usare un pannello isolante.
Profondità della nicchia consigliata 560 mm.
Una minore profondità della nicchia provoca un maggiore assorbimento di energia.
Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell'apparecchio.
Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti.
Aprière la porta dell'apparecchio il tempo più breve possibile.
Sbrinare regolarmente lo strato di brina nel congelatore.

Uno spesso strato di ghiaccio impedisce il passaggio del freddoagli alimenti congelati ed aumento il consumo d'energia elettrica.

• Attenzione che la porta del congelatore sia chiusa correttamente.
  Per evitare un elevato consumo di energia elettrica, pulire di tanto in tanto la parte posteriori dell'apparecchio.
  La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio.

Rumori di funzionamento

Rumori normali

Ronzio

Motori in funzione (ad es. gruppi frigoriferi, ventilatore).

Gorgoglio, scroscio o fruscio

Derivano dal gas refrigerante, che circolanei i raccordi del circuito refrigerante.

Breve scatto

Motore, interruptori ed elettrovalvole s'inseriscono/disinseriscono.

Evitare i rumori

L'apparecchio non è livellato

Livellare l'apparecchio con una livella a bolla d'aria. Se necessario, mettere molto uno spessore.

I contentitori o i ripiani traballano o non sono correttamente insertiti

Controllare le parti estraibili ed eventualmente insertirle di nuovo correttamente.

I contentitori all'interno dell'apparecchio si toccano tra loro

Allontanare un poco le bottiglie o i contentitori.

Eliminare piccoli guasti

Prima di rivolgersi al customer service:

provare ad eliminare autonomamente l'inconveniente con l'aiuto delle seguenti istruzioni.

L'intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore.

Guasto	Causa possibile	Rimedio
La temperatura si discosta notevolmente dalle impostazioni iniziali.		In alcuni casi basta specnere l'apparecchio per 5 minuti.Se la temperatura è troppo alta, controllingo quando ora se vi è stata una normalizzazione della temperatura.Se la temperatura è troppo Bassa, ricontrollingare la temperatura il giorno seguente.
L'illuminazione non funziona.	La lampadina ad incandescenza è fulminata.	Sostituire la lampadina ad incandescenza.Figura 16/B1. Spagnere l'apparecchio.2. Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza.3. Rimuovere da dietro il coperchio della lampada.4. Sostituire la lampadina.(Lampadina di ricambio: 220-240 V corrente alternata, portalampada E14, Watt vedi lampadina guasta.)
	Interruttore bloccato.	Controllare la sua funzione. Figura 16/A
Il fondo del vano frigoriferò è bagnato.	I convogliatori di scolo dell'accua di sbrinamento o il foro di scarico sono otturati.	Pulire i convogliatori dell'accua di sbrinamento ed il foro di scarico (vedi «Pulire l'apparecchio»). Figura 14
Il refrigeratore si accende sempre più spesso e più a lungo.	Frequente aperture della porta dell'apparecchio.	Non aprire inutilmente la porta.
	I passaggi dell'aria per l'areazione sono ostruiti.	Liberare le aperture.
	Congelamento di grande quantità di alimenti freschi.	Non superare la quantità massima di congelamento.
L'apparecchio non ha potenza di raffreddamento.	L'apparecchio è spento.	Premere l'interruttore principale Acceso/Spento. Figura 2/1
	Interruzione dell'energia elettrica.	Controllare se vi è energia elettrica.
	L'interruttore di sicurezza è scattato.	Controllare il dispositorio elettrico di sicurezza.
	La spina d'alimentazione non è inserita correttamente.

Servizio Assistenza Clienti

Trovate un centro d'assistenza clienti autorizzato a voi vicino tramite i numero verdi (800...) in Internet oppure nell'élenco del Servizio Assistenza Clienti in dotazione all'apparecchio. Indicate al Servizio Assistenza Clienti autorizzato la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD) dell'apparecchio.

Trovate questi dati sulla targhetta d'identificazione. Figura 17

Indicando la sigla del prodotto ed il numero di fabbricazione contribuite ad evitarci interventi inutili. Risparmiateosi la relativa spesa.

Ordine di riparazione e consulenza in caso di guasti

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

I 800-018346

Linea verde

CH 0848840040
