EVO-CF52CG - Huishoudventilator Evolar - Gratis gebruiksaanwijzing en handleiding

Type product	Plafondventilator
Merk	Evolar
Model	EVO-CF52CG
Bladspanwijdte	52 inch (132 cm)
Aantal bladen	5
Motortype	AC-motor
Montagetype	Downrod (inclusief) of flush mount
Bedieningstype	Afstandsbediening (inclusief)
Omkeerbare motor	Ja (voor zomer/winter werking)
Compatibel met verlichtingsset	Ja (installatiehandleiding bijgevoegd)
Voeding	120 V AC, 60 Hz
Maximaal draagvermogen van montagedoos	100 lbs (45,4 kg) minimaal voor ondersteuning
Minimale plafondhoogte	7 ft (2,3 m)
Aanbevolen kamergrootte	Tot 400 vierkante voet
Installatievereisten	Inbouwdoos geschikt voor ventilator vereist; gebruik geen dimmerschakelaar
Reinigingsinstructies	Gebruik een droge of licht vochtige doek; geen schoonmaakmiddelen
Balanceringsset	Inbegrepen (clip en gewichten)
Veiligheidscertificeringen	Voldoet aan toepasselijke veiligheidsnormen (controleer lokale voorschriften)
Garantie	Raadpleeg productdocumentatie

Veelgestelde vragen - EVO-CF52CG Evolar

Wat moet ik doen als de ventilator niet werkt?

Controleer alle zekeringen of stroomonderbrekers. Schakel de stroom uit en controleer alle draadverbindingen naar de ventilator en in de schakelaarkast. Raadpleeg indien nodig een gekwalificeerde elektricien.

Hoe kan ik het ventilatorgeluid verminderen?

Zorg ervoor dat de schroeven waarmee de bladarmen aan de motor zijn bevestigd, stevig vastzitten en dat er borgringen worden gebruikt. Verlaag de kap zodat deze minimaal 3 mm van het plafond verwijderd is. Controleer op gebarsten bladen en vervang ze indien nodig. Voor nieuwe ventilatoren minimaal 8 uur laten draaien.

Waarom wiebelt de ventilator?

Wiebels kan normaal zijn. Controleer bladschroeven, zorg dat montagebeugel stevig vastzit en gebruik de meegeleverde balanceringsset. Meet afstanden van blad tot plafond en pas aan volgens de handleiding.

Hoe kan ik de ventilatorbladen balanceren?

Schakel de ventilator uit, plaats de clip op een blad halverwege tussen de naaf en de punt. Zet de ventilator op hoge snelheid en test elk blad om te vinden welke het wiebelen verbetert. Verplaats de clip dan over dat blad voor het beste resultaat en bevestig het gewicht op die positie.

De afstandsbediening werkt niet. Wat kan ik doen?

Controleer de batterij-installatie en laad deze op. Verwijder storing van andere afstandsbedieningen in de buurt. Voer de leercode uit: schakel de stroom binnen 30 seconden in en houd de ''-knop 5 seconden ingedrukt tot een lange piep wordt gehoord.

Kan ik een dimmerschakelaar gebruiken om de ventilatorsnelheid te regelen?

Nee. Gebruik geen solid-state snelheidsregeling of volledige dimmerschakelaar. Dit kan bromgeluid en brandgevaar veroorzaken. Gebruik alleen de meegeleverde afstandsbediening.

Hoe kan ik de richting van de ventilator omkeren?

Als uw ventilator een vooruit/achteruit-schakelaar heeft, zorg dan dat de ventilator volledig is gestopt voordat u de schakelaar bedient. Dit verandert de luchtstroom voor zomer (naar beneden) of winter (naar boven).

Wat is de juiste montagehoogte?

De ventilatorbladen moeten zich minimaal 7 voet (2,3 m) boven de vloer bevinden en 30 inch (76 cm) van muren of andere constructies.

Hoe maak ik de ventilator schoon?

Gebruik een droge stofdoek of een licht vochtige doek. Gebruik geen water of schoonmaakmiddelen om schade te voorkomen.

Kan ik een verlichtingsset installeren op deze ventilator?

Ja. Volg stap 4 in de handleiding: verwijder voorgeïnstalleerde schroeven, sluit de kabel van de verlichtingsset aan en vergrendel de verlichtingsset op zijn plaats.

GEBRUIKSAANWIJZING EVO-CF52CG Evolar

Installatie-instructies

plafondventilator

VEILIGHEIDSTIPS

WAARSCHUWING: Om het risico van een elektrische schok te voorkomen, schakelt u de elektriciteit naar de ventilator uit bij de hoofdzekering of het schakelpaneel voordat u met de installatie van de ventilator begint of voordat u onderhoud aan de ventilator uitvoert of accessoires installeert.

LEES ALLE INSTRUCTIES EN VEILIGHEIDSINFORMATIE ZORGVULDIG DOOR VOORDAT U UW VENTILATOR INSTALLEERT EN BEWAAR DEZE INSTRUCTIES.

LET OP: om persoonlijk letsel te voorkomen, kan het gebruik van handschoenen noodzakelijk zijn bij het hanteren van ventilatoronderdelen met scherpe randen.

1. Zorg ervoor dat alle elektrische aansluitingen voldoen aan de plaatselijke verordeningen en nationale voorschriften. Als u niet bekend bent met elektrische bedrading of als de draden in het huis/gebouw een andere kleur hebben dan die waarnaar in de instructie wordt verwezen, neem dan contact op met een gekwalificeerde elektricien.
2. Zorg ervoor dat u een plaats voor uw ventilator hebt gekozen waar de bladen vrij kunnen draaien en er minstens 2,3 meter ruimte is tussen de vloer en de uiteinden van de ventilatorbladen. De ventilator moet zo worden gemonteerd dat de uiteinden van de bladen ten minste 76 cm verwijderd zijn van muren of andere verticale structuren.
3. De plafonddoos en de plafondbevestiging moeten stevig vast zitten en minstens 45 kg kunnen dragen. De plafonddoos moet rechtstreeks door de constructie van het gebouw worden ondersteund. Zorg ervoor dat de plafonddoos waaraan de plafondventilator wordt opgehangen, geschikt is voor ventilatoren. Er moet een opschrift op de plafonddoos staan dat dit aangeeft.
   WAARSCHUWING: om het risico van brand, elektrische schok of persoonlijk letsel te verminderen moet de ventilator gemonteerd worden aan de plafonddoos die gemarkeerd is met "Geschikt voor ventilatorbevestiging" en moeten de montageschroeven gebruikt worden die bij de plafonddoos geleverd zijn. De meeste plafonddozen die gewoonlijk worden gebruikt voor het ophangen van verlichtingsarmaturen zijn niet geschikt voor ventilatoren en moeten mogelijk worden vervangen. Raadpleeg bij twijfel een gekwalificeerde elektricien.
4. Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste draden naar boven worden gedraaid en voorzichtig in de plafonddoos worden geduwd. De draden moeten uit elkaar worden gelegd met de geaarde draad en de apparatuur-aardende draad aan weerszijden van de plafonddoos.
   WAARSCHUWING: om het risico van elektrische schok en brand te verminderen en om een bromtoon te voorkomen, mag deze ventilator niet worden gebruikt met een solid-state-snelheidsregelaar of met een dimschakelaar voor het hele snelheidsbereik. Het gebruik van zo' dimschakelaar om de snelheid te regelen zal een luide bromtoon bij de ventilator veroorzaken.
5. Gebruik de draairichtingtoets niet voordat de ventilator volledig tot stilstand is gekomen (draairichtingtoets, indien inbegrepen).
6. Steek niets tussen de ventilatorblåden terwijl deze draaien.
   WAARSCHUWING: om het risico van persoonlijk letsel te verminderen, mag u de bladbeugels niet buigen bij het installeren van de beugels, het uitbalanceren van de bladen of het schoonmaken van de Steek niets tussen de draaiende ventilatorbladen.
   WAARSCHUWING: wees voorzichtig wanneer u rond de ventilator werkt of deze schoonmaakt, om persoonlijk letsel of schade aan de ventilator of andere voorwerpen te voorkomen.
7. Gebruik geen water of schoonmaakmiddelen om de ventilator of ventilatorbladen schoon te maken. Een droge stofdoek of een licht bevochtigde doek is voor de meeste reinigingswerkzaamheden voldoende.
   WAARSCHUWING: om het risico op persoonlijk letsel te verminderen, mag u alleen onderdelen gebruiken die bij deze ventilator zijn geleverd. Bij gebruik van ANDERE onderdelen dan die welke bij deze ventilator zijn geleverd, vervalt de garantie.

OPMERKING: deze belangrijke veiligheidsvoorschriften en instructies omvatten niet alle omstandigheden en situaties die zich zouden kunnen voordoen. Gezond verstand en voorzichtigheid zijn noodzakelijke factoren bij de installatie en het gebruik van deze ventilator.

Installatie voorbereiden

Beno- digd- heden

Inhoud van de verpakking

1. Plafondhouder

2. Verlengstang

3. Jukafdekking

5.Motor

1. Lampenset

2. Lampenkap

8.Bladen

Installatieset

Balanceerset Installatie-instructies

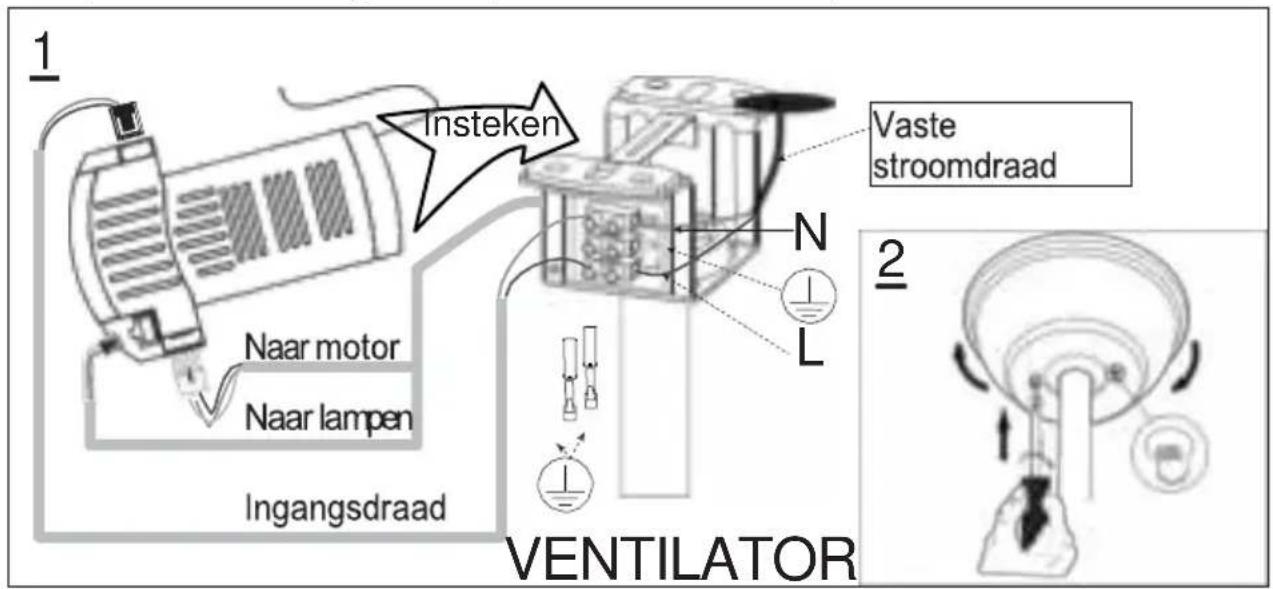

Stap 3 - Ontvanger in plafondhouder plaatsen en bedraden

Stap 4 - Bladen en lampenset installeren

1

Verwijder de voorgiestalleerde schroeven, plaats de bladen over de juiste schroefgaten en schroef ze stevig vast.

2

Verwijder de voorgeinstalleerde schroeven, sluit de kabel van de lampenset aan en dek de set af.

3

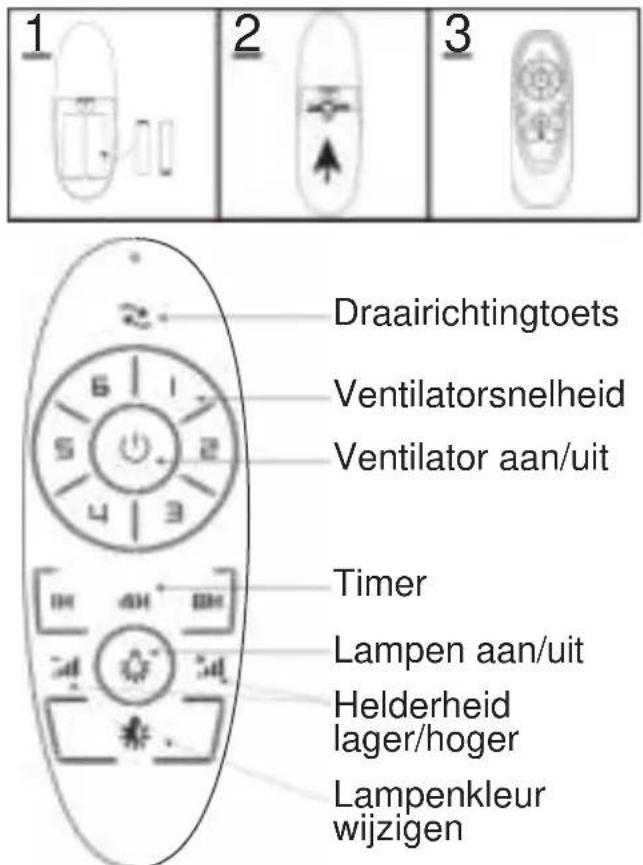

Afstandsbediening (zender) gebruiken

Als de zender de ventilator niet bedient

1. Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Vervang de batterijen indien nodig.
2. Controleer of er soortgelijke afstandsbedieningen in de nabijheid actief zijn. Afstandsbedieningen met dezelfde frequentie kunnen elkaar storen.
3. Controleer of de zender en de ontvanger elkaar herkennen. Schakel de stroom in en houd binnen 30 seconden daarna de toets(1) 5 seconden ingedrukt. Als u een lange pieptoon hoort, is de herkenning succesvol verlopen en functioneert de afstandsbediening normaal.

Probleemoplossing

Ventilator werkt niet

1. Controleer of zekeringen of schakelaars de stroomvoorziening naar de ventilator blokkeren.
2. Schakel de stroom uit en controleer 2. alle draadverbindingen naar de ventilator en in de schakelaarbehuizing3. (moet door elektricien gebeuren!).

Ventilator maakt lawaai

1. Zorg dat de schroeven tussen ventilatorbladen en motor goed vastzitten en dat de meegeleverde borgringen zijn gebruikt.
2. Haal de bovenste beschermkap omlaag zodat deze zich minimaal 3 mm onder het plafond bevindt.
3. Controleer of er bladen gebarsten zijn. Vervang de gebarsten bladen.
4. Als u de ventilator voor het eerst gebruikt, laat deze dan ten minste 8 uur draaien. Als de bromtoon blijft, schakel dan een elektricien in.

Ventilator draait, maar luchtstroom is onvoldoende

1. De ventilator draait in de verkeerde richting: de lucht gaat omhoog.
2. De ruimte bevat voorwerpen die de luchtstroom blokkeren.
3. De ventilator is te klein voor de afmetingen van de ruimte.

1. De ventilatorbladen hangen niet parallel met het plafond .Voor controle zie afb. 1.
2. Zorg dat de plafondhouder strak tegen de plafonddoos is bevestigd, zonder enige beweging.
3. Zorg dat alle schroefverbindingen tussen bladen en motor vast zitten.
4. Gebruik de balanceerset om de ventilator uit te balanceren. Zie de beschrijving hieronder.

Uitbalanceren – Wiebelende ventilator

Als de ventilator tijdens het draaien wiebelt, is dat geen teken dat deze niet goed functioneert (zelfs als het wiebelen enkele centimeters is). Om het wiebelen te verminderen, kunt u bij een uitgeschakelde ventilator:

1. controlleren of alle bladen stevig zijn bevestigd (schroeven aandraaien);
2. de afstanden tussen elk bladen en het plafond controleren. U voert de meting uit zoals in onderstaande afbeelding is aangegeven. Als er verschillen zijn terwijl de schroeven al goed zijn aangedraaid, controleert u of alle bladen dezelfde vorm hebben. Als een blad duidelijk zichtbaar een andere vorm heeft, kan dat tijdens het draaien voor onbalans zorgen.

Als u de voorgaande stappen hebt doorlopen en de ventilator nog steeds wiebelt, moet u de meegeleverde balanceerset gebruiken om de ventilator als volgt dynamisch uit te balanceren:

1. Schakel de ventilator in op de hoogste snelheid, zodat deze maximaal wiebelt.
2. Schakel de ventilator uit. Kies een blad en plaats een klemmetje (zie afbeelding 1 hieronder) halverwege de schroefbevestiging en het uiteinde.
3. Schakel de ventilator weer in en controleer of het wiebelen meer of minder is geworden. Schakel deze weer uit en plaats het klemmetje op een ander blad als het wiebelen niet is verminderd. Herhaal deze stappen en bepaal bij welk blad het wiebelen wel vermindert.
4. Laat het klemmetje zitten op het blad dat het beste resultaat geeft. Schuif het klemmetje heen en weer langs dat blad tot u de positie vindt met het beste resultaat.
5. Daarna plaatst u een van de gewichtjes bovenop het blad, op de middellijn ter hoogte van het klemmetje (zie afbeelding 2 hieronder). Daarna verwijdert u het klemmetje.
