Producttype	Videoprojector
Merk	Hitachi
Model	CP-A100W
Projectietechnologie	DLP
Resolutie	1024 x 768 (XGA)
Helderheid	2500 ANSI lumen
Contrastverhouding	2000:1
Projectieafstand	0,47 - 0,75 m (korte worp)
Beeldformaat	60 - 100 inch
Lampvermogen	190 W (UHP)
Levensduur lamp	5000 uur (normaal), 6000 uur (eco)
Stroomverbruik	270 W (max), 0,5 W (stand-by)
Voeding	100-240 V AC, 50/60 Hz
Afmetingen (B x D x H)	345 x 303 x 85 mm
Gewicht	3,9 kg

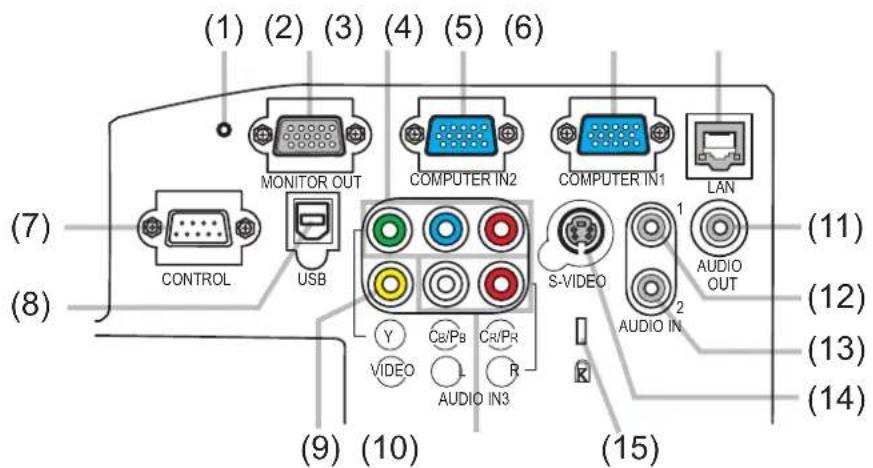

Aansluitingen	HDMI, VGA, composiet, S-Video, USB, RS-232
Luidspreker	1 x 10 W mono
Functies	Automatische keystone-correctie, beeld-in-beeld, digitale zoom
Onderhoud	Reinig de luchtfilter elke 100 uur; lamp vervangen na 5000 uur

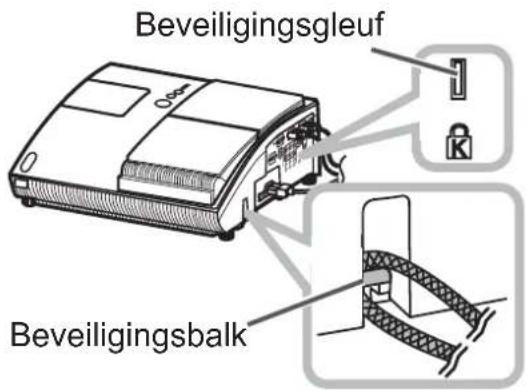

Veiligheid	Automatische uitschakeling bij oververhitting; Kensington-slot
Reparatie en onderdelen	Reservelamp (DT01311), filter (NU26071) verkrijgbaar via Hitachi-service

Veelgestelde vragen - CP-A100W HITACHI

GEBRUIKSAANWIJZING CP-A100W HITACHI

Gebruiksaanwijzing (gedetailleerde)

Bedieningsgids

Dank u voor het aankopen van deze projector.

⚠ WAARSCHUWING ▶Lees alle handleidingen voor dit product voordat u het gebruikt. Lees eerst de "Veiligheidshandleiding". Bewaar de handleidingen op een veilige plaats om ze later te raadplegen.

Over deze handleiding

Er worden diverse symbolen gebruikt in deze handleiding. De betekenis van die symbolen wordt hieronder beschreven.

⚠ WAARSCHUWING Dit symbool geeft informatie aan die, indien genegeerd, door onjuist gebruik mogelijk lichamelijk letsel of zelfs de dood tot gevolg zou kunnen hebben.

⚠️ VOORZICHTIG Dit symbool geeft informatie aan die, indien genegeerd, door onjuist gebruik mogelijk lichamelijk letsel of zelfs de dood tot gevolg zou kunnen hebben.

Gelieve de pagina's te raadplegen die vermeld worden bij dit symbool.

N.B. • De informatie in deze handleiding kan zonder bericht worden veranderd.

• De producent neemt geen verantwoordelijkheid voor enige fouten die in deze handleiding kunnen voorkomen.
• Reproductie, overdracht of kopie van alle of enig onderdeel van dit document is niet toegestaan zonder uitdrukkelijke geschreven toestemming.

Erkenning handelsmerk

• Mac is een gedeponeerd handelsmerk van Apple Computer, Inc.
- VESA en SVGA zijn handelsmerken van de Video Electronics Standard Association.
- Windows is een gedeponeerd handelmerk van Microsoft Corporation.
Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.

Projecto

Gebruiksaanwijzing - Veiligheidshandleiding

Bedankt voor de aankoop van deze projector.

WAARSCHUWING • Lees vóór gebruik de handleiding van deze projector grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekerde is. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen. Niet correcte omgang met dit product kan mogelijk leiden tot persoonlijk letsel of materiële schade. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

• De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
• Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

Waarschuwingssymbolen

In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.

WAARSCHUWING

Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukkenkan veroorzaken.

LET OP

Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letselte voorkomen.

Toegepaste symbolen

Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.

Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).

Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).

Veiligheidsmaatregelen

WAARSCHUWING

Gebruik de projector nooit indien deze niet juist werkt.

Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok.

In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.

- Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.

Wees vooral voorzichtig voor kinderen en huisdieren.

Bij een verkeerde behandeling kan resulteren in brand, elektrische schok, letsel, verbranden of gezichtsprobleem.

Wees vooral voorzichtig wanneer er kinderen en huisdieren in de buurt zijn.

Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.

Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

• Plaats de projector niet in de buurt van water (bijv. in de badkamer, op het strand, etc.).
• Stel de projector niet aan regen of vocht bloot. Gebruik de projector niet buitenshuis.
• Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
• Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
• Verpak geen andere objecten dan signaalkabels of connectors samen met de projector in dezelfde tas of andere verpakking, om te voorkomen dat deze in de projector terecht kunnen komen.

Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.

In de projector zijn hoge spanningen aanwezig. Wanneer u het apparaat uit elkaar haalt of er wijzigingen op aanbrengt, kan gevaar voor brand of elektrische schokken ontstaan.

• Maak nooit de behuizing open.
• Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.

Stel de projector niet aan stoten of schokken bloot.

Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok. Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

Zet de projector niet op een onstabiele ondergrond.

Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.

• Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.
• Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.
• Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.

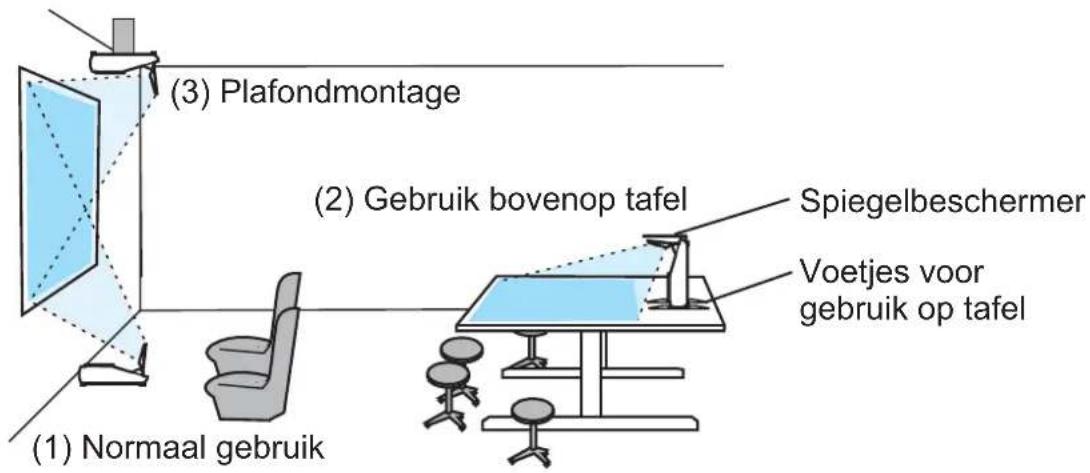

• Voor plafondinstallatie of iets dergelijks, raadpleeg uw dealer voor installatie.

Trek de stekker uit het stopcontact.

Niet demonteren.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Wees voorzichtig, de projector geeft veel hitte af.

Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn. Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.

• Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
• Plaats de projector niet op een metalen tafel of op een oppervlak dat zacht wordt bij hitte.
• Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
• Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
• Leg geen tafelkleed e.d. over de projector.
• Zet de projector niet op een vloerkleed of bed.

Kijk nooit in de lens of de openingen wanneer de lamp brandt.

Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.

Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok.

• De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
• Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.

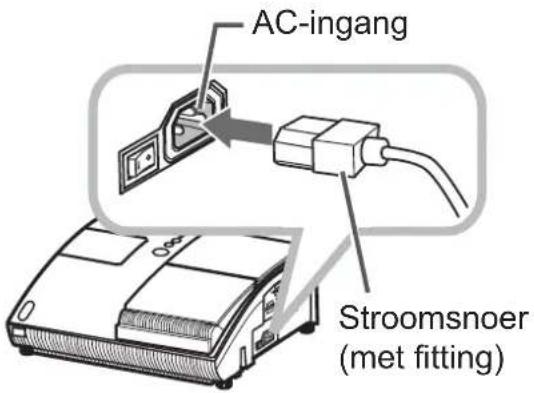

Sluit het netsnoer zorgvuldig aan.

Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.

• Raak het netsnoer niet met natte handen aan.
• Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
• Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.

U moet de aarddraad aansluiten.

Sluit het apparaat via het netsnoer aan op de aardingsdraad van het gebouw; wanneer het apparaat niet geaard wordt kan gevaar voor brand of elektrische schokken ontstaan.

- Gebruik geen twee-aderig verlengsnoer.

Controleer of de aardingkabel goed contact maakt.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

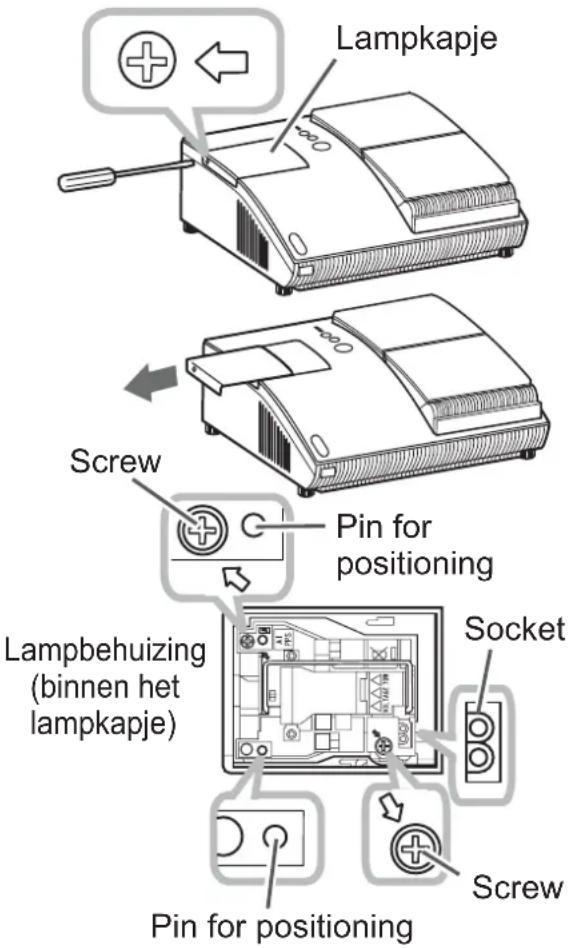

Behandel de lichtbronlamp voorzichtig.

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan met een luide knal springen of doorbranden. Wanneer de lamp kapot springt, is het mogelijk dat glasscherven in de lampbehuizing terecht komen en dat kwikhoudend gas uit de ventilatieopeningen van de projector vrijkomt.

Lees zorgvuldig de paragraaf "Lamp".

Behandel het netsnoer en de aansluitkabels voorzichtig.

Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.

Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).

• Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
• Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
• Leg het netsnoer niet in de buurt van een verwarming.
• Zorg dat het netsnoer niet te sterk gebogen wordt.
• Probeer nooit zelf reparaties aan het netsnoer uit te voeren.

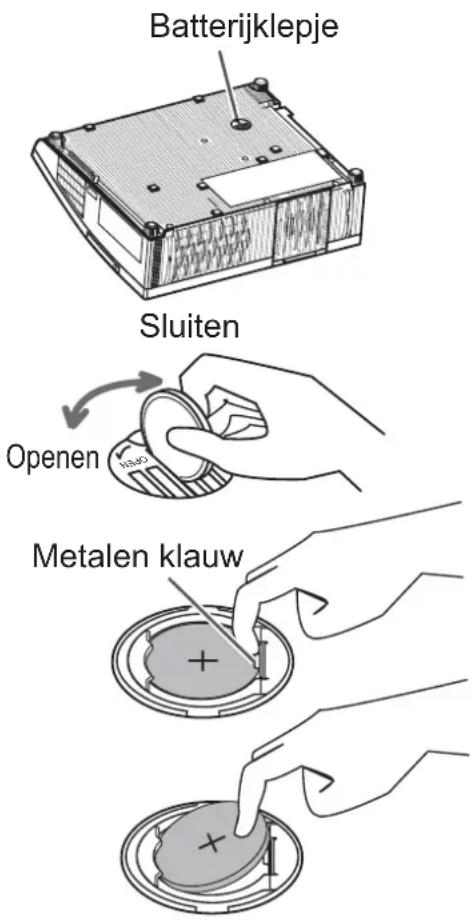

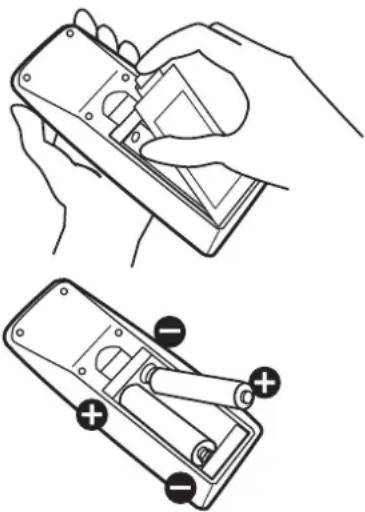

Behandel de batterij van de afstandsbediening voorzichtig.

Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.

• Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
• Zorg dat de batterij niet in water of vuur terechtkomt.
• Vermijd omgevingen met een hoge temperatuur of open vuur.
• Pak de batterij niet met een metalen pincet vast.
• Bewaar de batterij op een donkere, koele en droge plaats.
  • Zorg dat u de batterij niet kortsluit.
• Probeer de batterij niet op te laden, te demonteren of te solderen.
• Stel de batterij niet aan harde schokken of stoten bloot.
• Gebruik alleen lampen met specificaties die overeenkomen met die vermeld zijn in de andere handleiding bij de projector.
• Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
• Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
• Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.

Veiligheidsmaatregelen (vervolg)

LET OP

Wees voorzichtig wanneer u de projector vervoert.

Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.

• Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
• Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
• Let op dat u de projector niet aan een harde stoot of schok blootstelt.
• Verplaats de projector niet door hem te slepen.
• Vervoer het apparaat altijd in de meegeleverde tas of een andere solide verpakking.

Zet niets bovenop de projector.

Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Bevestig niets anders dan de gespecificeerde zaken op de projector.

Nalatigheid kan tot verwondingen of schades leiden.

- Sommige projectoren hebben een schroefdraad in het lensgedeelte. Bevestig niets anders dan de gespecificeerde opties (zoals een optionele conversielens) op de schroefdraad.

Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.

Wanneer u de projector in een rokerige, vochtige, stoffige, met oliedamp of bijtend gas vervuilde ruimte gebruikt, kan gevaar voor brand of elektrische schokken ontstaan.

- Plaats de projector niet in de buurt van een rokerige, vochtige of stoffige ruimte (bijv. een rokersplek, een keuken, het strand, etc.). Gebruik de projector niet buitenshuis.

- Gebruik geen luchtbevochtiger in de buurt van de projector.

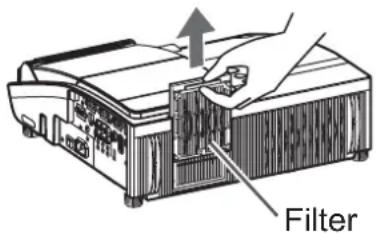

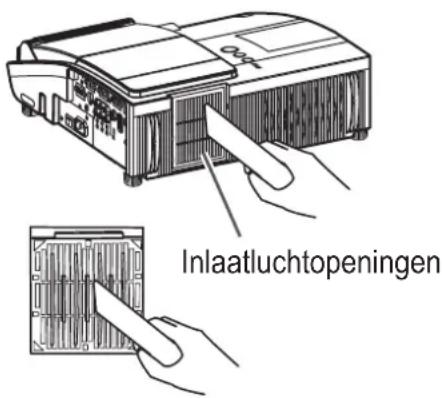

Zorg ervoor dat het luchtfilter in goede conditie is.

Het luchtfilter moet regelmatig worden schoongemaakt. Als de luchtstroom wordt gehinderd door stofophoping op het filter, kan de projector oververhit raken. Dit kan storingen tot gevolg hebben. Op de projector kan een melding zoals 'CONTROLEER LUCHTSTROOM' of schakel de projector uit worden weergegeven, om te voorkomen dat de temperatuur in het apparaat te hoog oploopt.

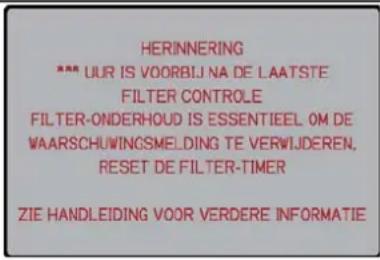

• Reinig, als de verklikkerlampen of een melding u erop attent maken dat u het luchtfilter moet reinigen, het luchtfilter zo snel mogelijk.
• Vervang het luchtfilter als het niet meer gereinigd kan worden of wanneer het beschadigd is.

- Gebruik alleen een luchtfilter van het voorgeschreven type. Gebruik alleen een luchtfilter met de specificaties zoals die zijn vermeld in de andere handleiding bij deze projector.

- Vervang, wanneer u de lamp vervangt, ook altijd het luchtfilter. Het luchtfilter wordt bij sommige vervangingslampen voor deze projector meegeleverd.

- Schakel de voedingsspanning van de projector nooit als er geen luchtfilter in het apparaat geplaatst is.

Vermijd opstelling in een omgeving met hoge temperaturen.

De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.

Vermijd Magnetische velden.

Het wordt sterk aanbevolen om elk onbeschermd of onafgeschermd magnetisch veld op of bij de projector te vermijden. (d.i. Magnetische Veiligheidsapparaten, of andere hulpstukken van de projector die magnetische materialen bevatten dat niet is voorzien bij de productie etc.)

Magnetische objecten zouden onderbreking kunnen veroorzaken in de interne mechanische resultaten van de projector dat de snelheid van de koelingsventilator zou kunnen belemmeren of stoppen, en zou kunnen veroorzaken dat de projector helemaal afsluit.

Veiligheidsmaatregelen (vervolg)

LET OP

Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.

• Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
• Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.

Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.

Opeenhoping van stof in de projector kan resulteren in brand of een defect. U kunt het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).

- Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.

Trek de stekker uit het stopcontact.

OPMERKINGEN

Stel de afstandsbediening niet aan schokken bloot.

Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.

• Laat de afstandsbediening niet vallen.
• Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.

Verzorging van de lens.

• Wanneer de projector niet gebruikt wordt, moet u het lenskapje of de lensdop dicht dichtschuiven om krassen op de lens te voorkomen.
• Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
• Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.

Verzorging van de projector-behuizing en de afstandsbediening.

Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.

• Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmiddel.
• Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
• Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
• Vermijd langdurig contact met rubber of vinyl.

Zowat kichte of donkere vlekken.

Ofsoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Wees bedacht op de eventuele weergave van het LCD paneel.

Projecteert de projector voor langere tijd een stilstaand beeld, inactieve beelden, beelden met een beeldverhouding van 16:9 van 4:3 paneel of iets dergelijks of geeft de projector de beelden herhaaldelijk weer, dan is het mogelijk dat het LCD paneel wordt weergegeven.

Veiligheidsmaatregelen (vervolg)

OPMERKINGEN

Over hulponderdelen.

De lamp, LCD panelen, polarisatoren en andere optische componenten, en het luchtfilter en de koelventilatoren hebben elk een andere levensduur. Deze onderdelen zouden kunnen moeten worden vervangen na een lange gebruiksduur.

• Dit product is niet ontworpen voor langdurig continu gebruik. In geval van een continu gebruik van 6 uur of meer, of dagelijks gebruik van 6 uur of meer (zelfs als het niet continu is), of herhaaldelijk gebruik, zou de levensduur kunnen worden verkort, en moeten deze onderdelen wellicht binnen een jaar na ingebruiksname worden vervangen.
• Elk hellend gebruik meer dan de aanpassingshoek aangegeven in deze gebruiksaanwijzingen zou de levensduur van de hulponderdelen kunnen verkorten.

Voordat u de stroom aanzet, laat de projector voldoende afkoelen.

Na het uitzetten van de projector, het indrukken van de restart schakelaar of het onderbreken van de stroomtoevoer, laat dan de projector voldoende afkoelen.

Bediening bij een hoge temperatuur van de projector kan schade veroorzaken van een electrode of niet-verlichten van de lamp.

Vermijd sterke lichtstralen.

Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.

Vermijd hoogfrequentstoringen.

Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.

- Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.

Betreffende de weergavekwaliteit.

De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.

- Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.

Schakel de apparatuur in de juiste volgorde in en uit.

Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.

• Schakel eerst de projector in en dan de computer of videorecorder.
• Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.

Zorg dat u uw ogen niet te zeer belast.

Het verdient aanbeveling regelmatig een rustpauze in te lassen.

Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.

- Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.

Aansluiten op een notebook-computer

Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).

Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.

Lamp

WAARSCHUWING

HOOGSPANNING

HOGE TEMPERATUUR

HOGE DRUK

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.

Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten. Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.

Haal de stekker uit het stopcontact.

- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.

- Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.

- Verzekert u zich er vóór vervanging van de lamp van dat de stroom uitgeschakeld is en dat de stroomkabel niet ingeplugd is. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.

- Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.

- Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.

- Gebruik alleen lampen van het gespecificeerde type.

- Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.

- Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.

- Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Mededelingen over regelgevingen

Waarschuwing volgens de FCC-verklaring

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik van het apparaat moet voldoen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet alle ontvangen storingen opnemen, inclusief storingen die leiden tot ongewenste werking.

WAARSCHUWING : Deze apparatuur genereert en gebruikt energie op radiofrequenties en straalt deze uit. Indien zij niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan zij schadelijke interferenties in radiocommunicaties veroorzaken. Er is echter geen garantie dat interferentie zich bij een bepaalde installatie niet zal voordoen. Indien deze apparatuur de radio- of televisieontvangst stoort – hetgeen kan worden bepaald door de apparatuur aan en uit te schakelen – dan wordt de gebruiker aangemoedigd om de interferentie met behulp van één of meerdere van de volgende maatregelen op te heffen:

• Heroriënteer of herplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of vraag een ervaren radio/TV technicus om hulp.

INSTRUCTIES VOOR GEBRUIKERS: In sommige gevallen moeten kabels met een kerndraad worden gebruikt. Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.

Garantie en service

Raadpleeg, wanneer er een storing is opgetreden (anders dan door abnormaal gebruik, zoals is beschreven in de eerste paragraaf van het hoofdstuk WAARSCHUWING in deze handleiding) eerst de paragraaf 'Storingen Verhelpen' in de 'Gebruikershandleiding' en voer de daar voorgestelde handelingen uit.

Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.

Inhoud

Over deze handleiding ..... 1

Inhoud 2

Projectorfuncties .... 3

Voorbereidingen .... 3

Inhoud van de verpakking ..... 3

Namen onderdelen ..... 4

Projector 4

Bedieningstoetsen 5

Poorten 5

Afstandsbediening 6

Instellen 7

Opstelling . 7

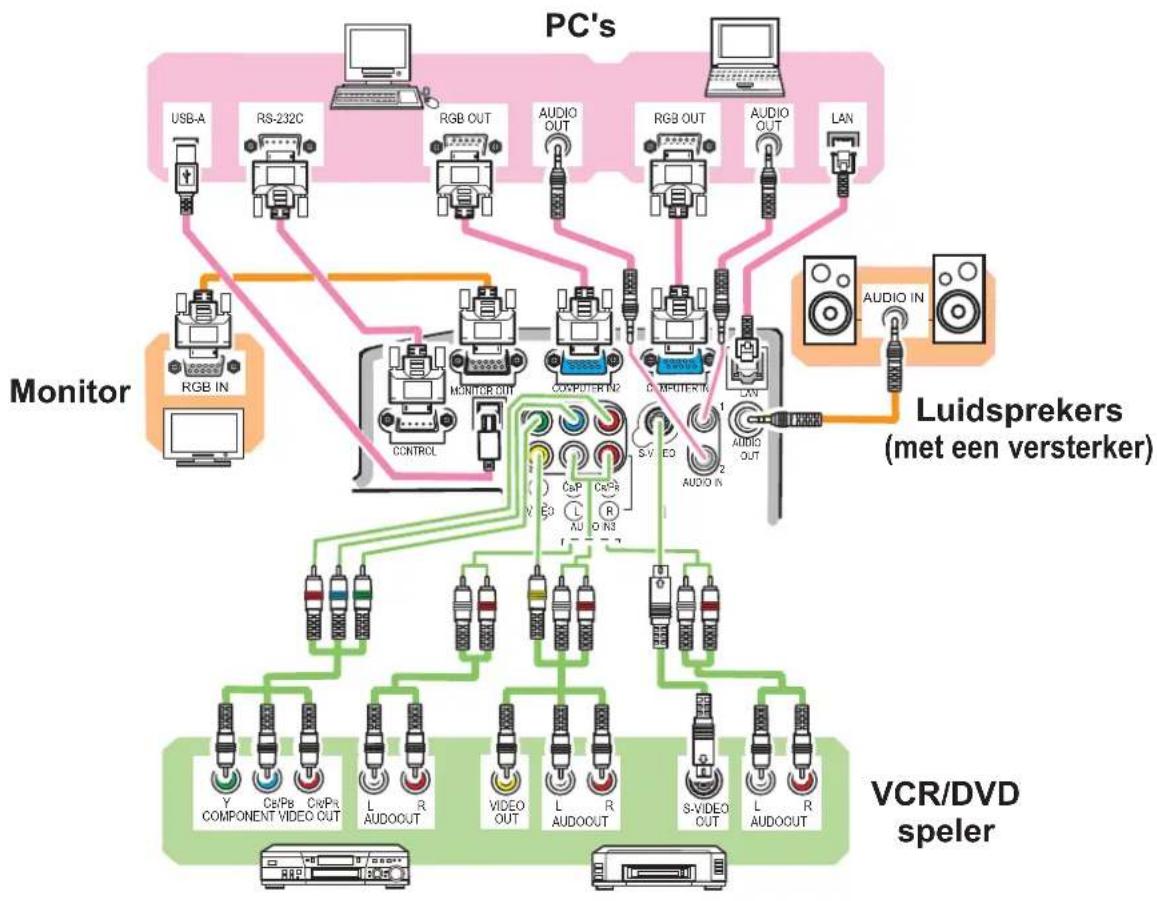

Uw apparaten aansluiten ..... 10

Aansluiten op een stroomvoorziening. 12

Gebruik van de beveiligingsbalk en -sleuf. 13

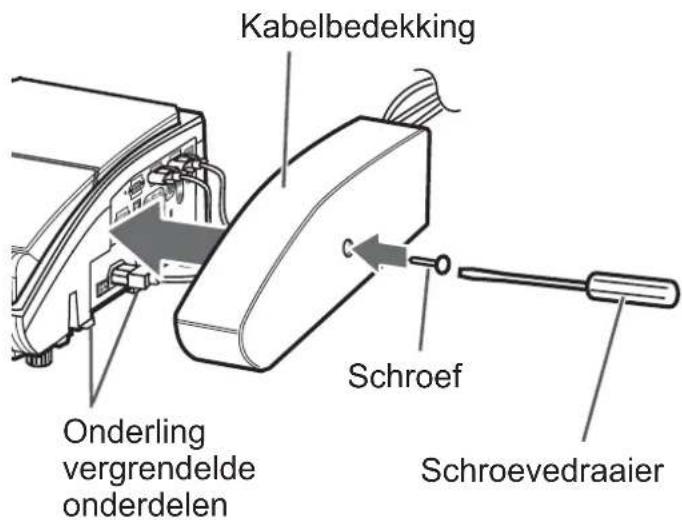

Gebruik van de kabelbedekking . . . 1

Afstandsbediening ..... 1

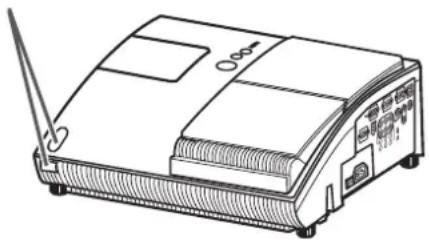

Preparatie van de afstandsbediening. 14

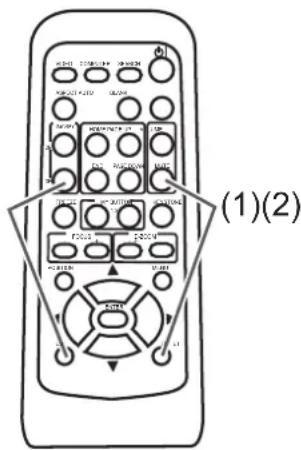

De frequentie van het afstandsbedieningssignaal wijzigen.. 15

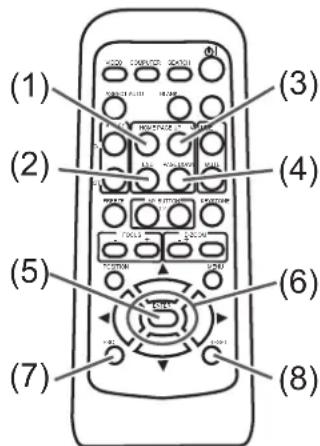

Gebruik als een eenvoudige pc-muis & knoppenbord 15

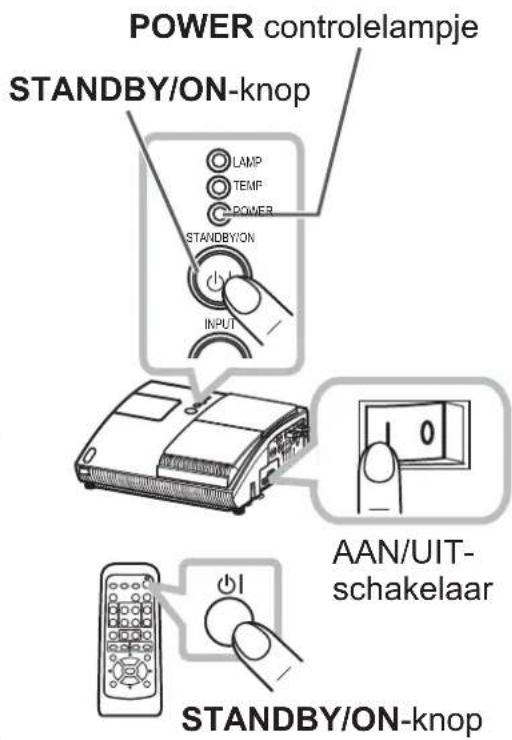

Voeding aan/uit....16

De projector aanzetten ..... 16

De projector uitzetten ..... 17

In werking 18

Volume aanpassen 18

Tijdelijk het geluid uitzetten.....18

Een invoersignaal selecteren ..... 18

Een invoersignaal zoeken ..... 19

Een aspectverhouding selecteren. . 19

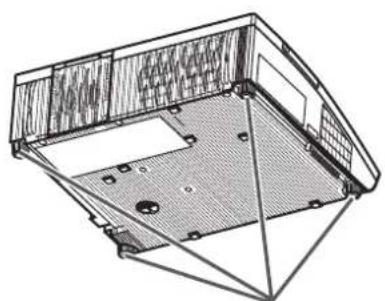

De projectiepositie aanpassen . . . .

Regelen van de zoom....20

Instellen van de beeldpositie. . . . . . 20

Instellen van de scherpstelling . . . .

Via de automatische aanpassingsfunctie. 21

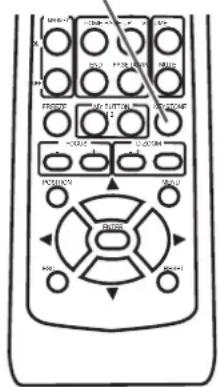

De keystone-vervormingen corrigeren. 22

Via de vergrotingsfunctie .....22

Het scherm bevriezen....23

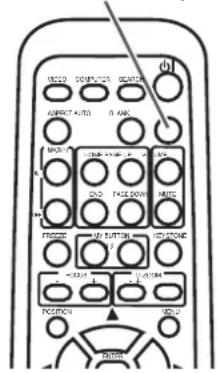

Het scherm tijdelijk leegmaken . . . . 23

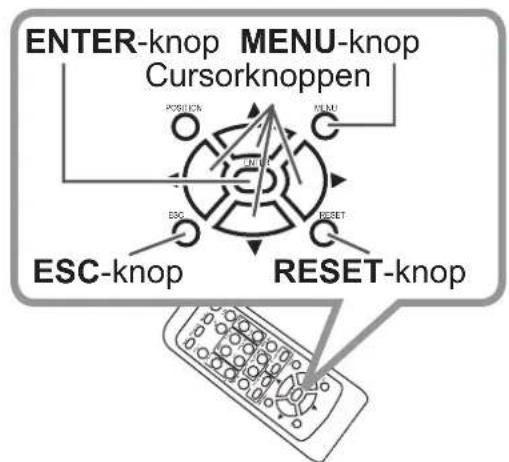

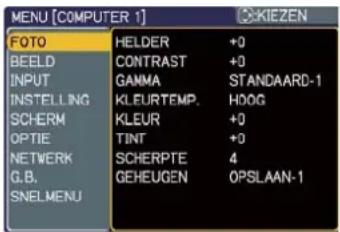

De menufunctie gebruiken ..... 24

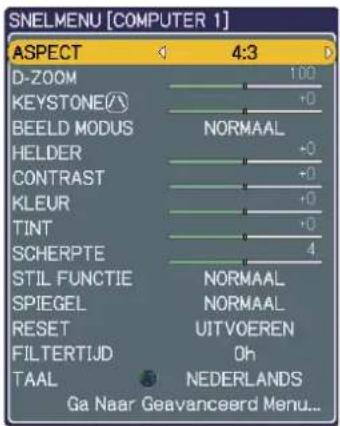

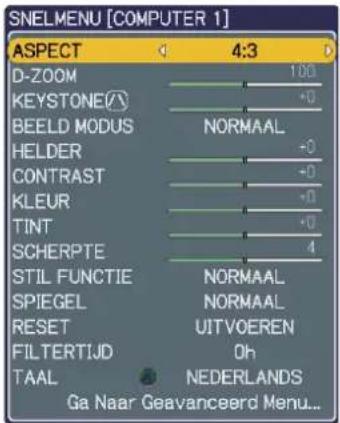

SNELMENU .....2 6

ASPECT, D-ZOOM, KEYSTONE ☐, BEELD MODUS,

T_AAL , Ga Naar Geavanceerd Menu...

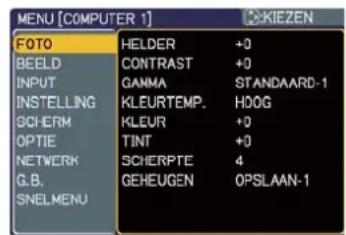

FOTO Menu 28

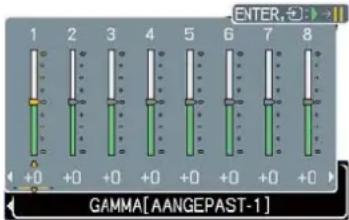

HELDER, CONTRAST, GAMMA,

KLEURTEMP., KLEUR, TINT, SCHERPTE,

GEHEUGEN

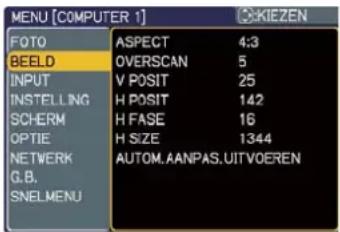

BEELD Menu .... 3 1

ASPECT, OVERSCAN, V POSIT,

H POSIT, H FASE, H SIZE,

AUTOM.AANPAS. UITVOEREN

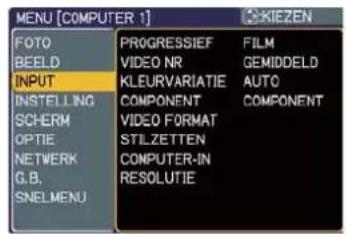

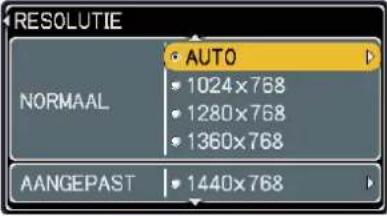

INPUT Menu 33

PROGRESSIEF, VIDEO NR, KLEURVARIATIE,

COMPONENT, VIDEO FORMAT, STILZETTEN,

Mijn scherm, Mijn sch. vast, MELDING,

NAAM VAN BRON

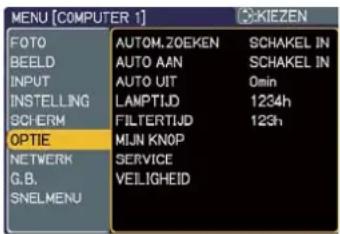

OPTIE Menu. 42

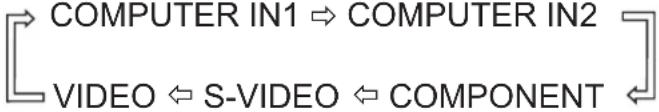

AUTOM. ZOEKEN, AUTO AAN, AUTO UIT, LAMPTIJD,

FILTERTIJD, MIJN KNOP, SERVICE, VEILIGHEID

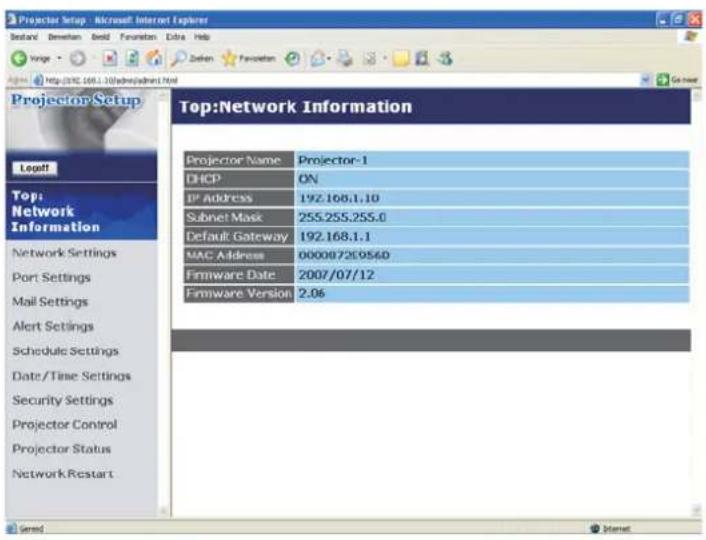

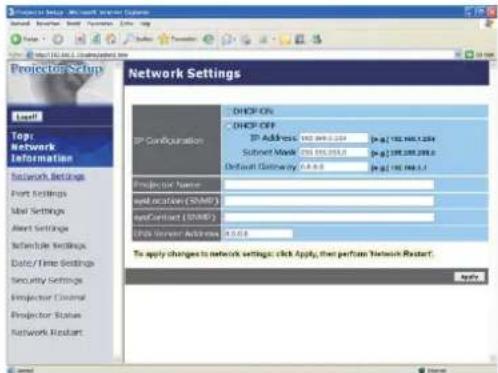

NETWERK Menu ....5 5

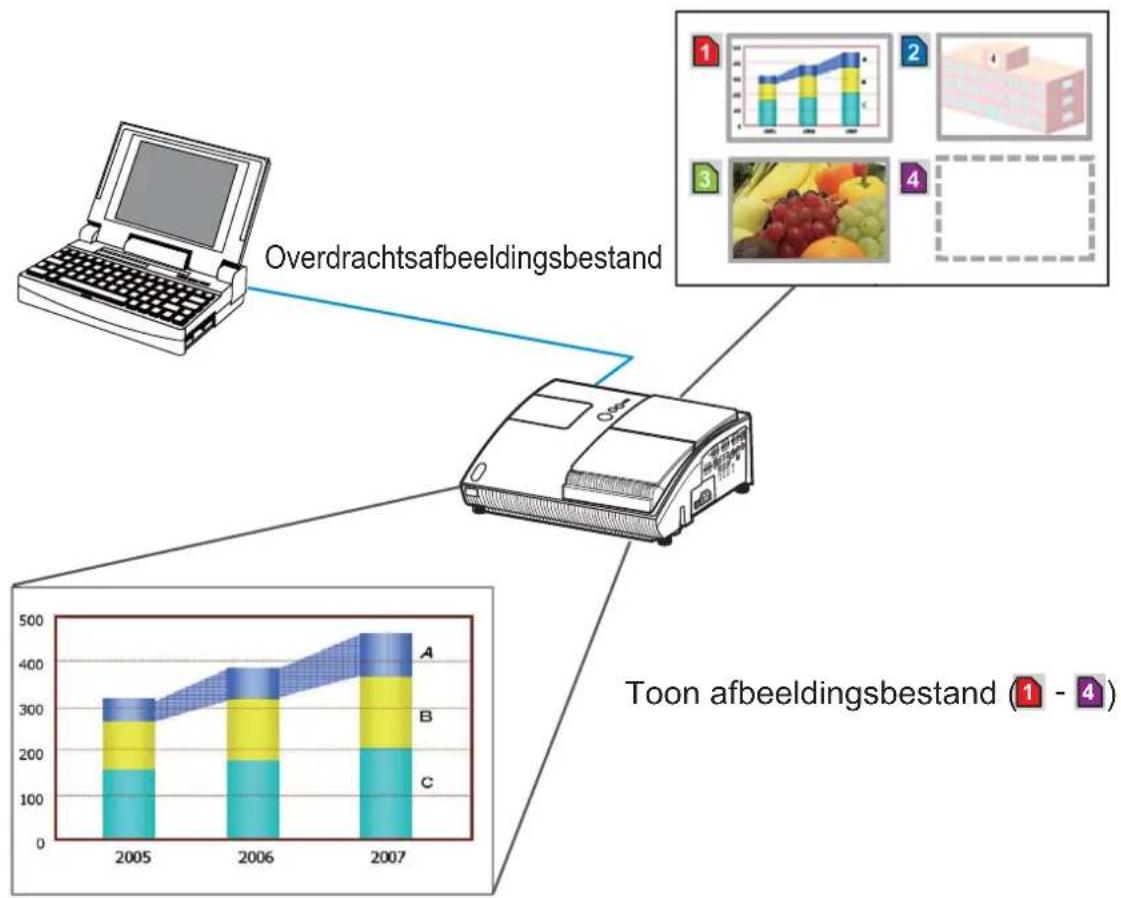

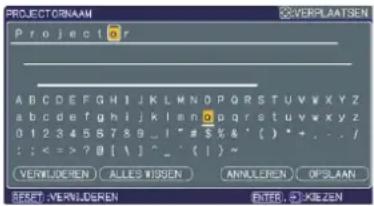

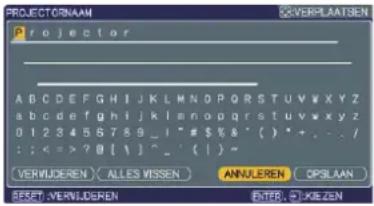

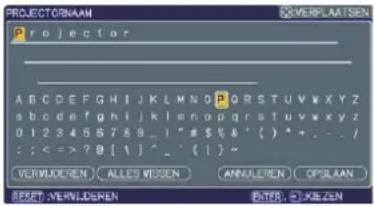

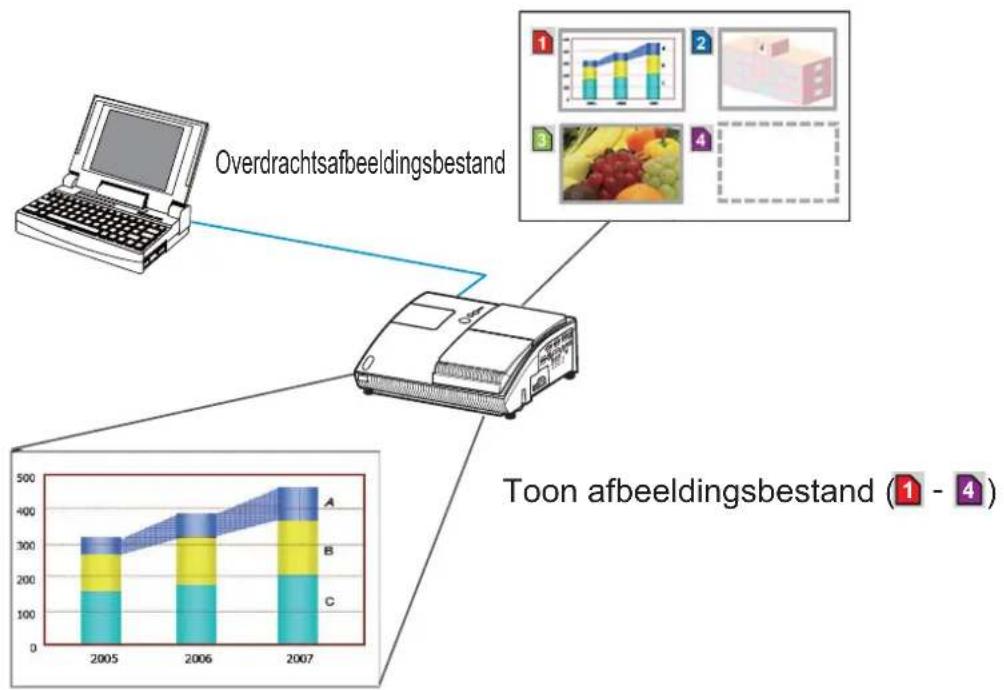

INSTELLEN, PROJECTORNAAM, e-SHOT,

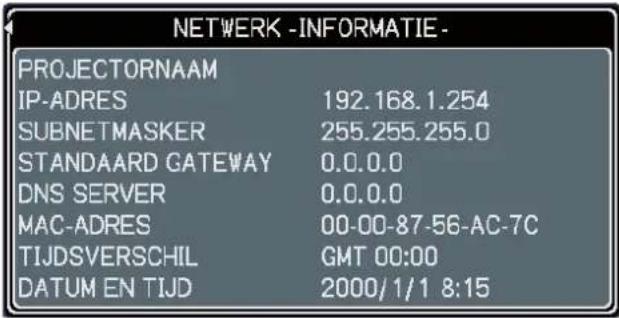

INFORMATIE, SERVICE

G.B. Menu (ondertiteling voor gehoorgestoorden) ..... 6 0

WEERGEVEN, MODUS, KANAAL

Onderhoud....61

De lamp vervangen ..... 61

20 Het luchtfilter onderhouden ..... 63

De klokbatterij vervangen ..... 65

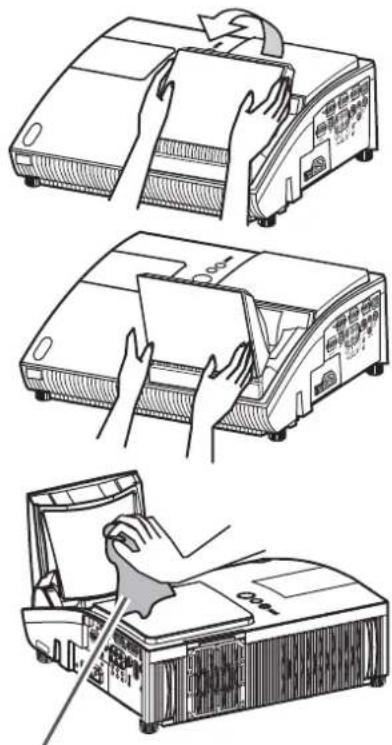

Onderhoud van spiegel en lens . . . 66

1 Andere verzorging....67

Oplossingen vinden. . . . . . . . 68

Gerelateerde berichten....68

Over de controlelampjes....69

De projector uitschakelen ..... 70

Alle instellingen resetten....70

Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden....71

Met dit apparaat kunt u allerlei beeldsignalen op een groot formaat projecteren, zelfs in een kleine ruimte. Dit product biedt u gemak en veelzijdigheid met de volgende functies.

√ Het unieke lens-spiegelsysteem zorgt voor een zeer korte projectieafstand, hetgeen u meer mogelijkheden geeft.
√ De gemotoriseerde lensafdekking maakt de projector nog gemakkelijker te gebruiken.

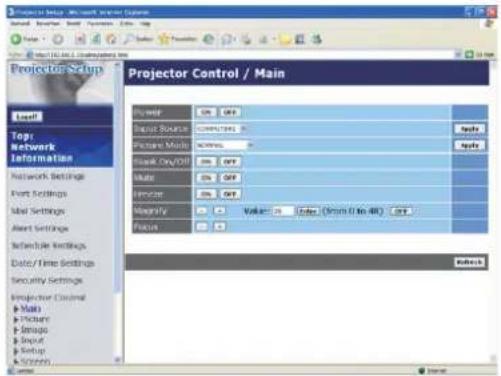

√ De projector kan worden bediend en gevolgd via een LAN-verbinding.

Voorbereidingen

Inhoud van de verpakking

Raadpleeg a.u.b. de "De inhoud controleren" in de Gebruiksaanwijzing (beknopt) in boekvorm. Uw projector wordt met de hier weergegeven artikelen geleverd. Neem onmiddelijk contact op met uw leverancier als er iets ontbreekt.

N.B. • Bewaar de originele verpakkingsmaterialen voor toekomstige herverzending. Gebruik altijd de originele verpakkingsmaterialen wanneer u de projector transporteert. Wees extra voorzichtig met de lens.

Namen onderdelen

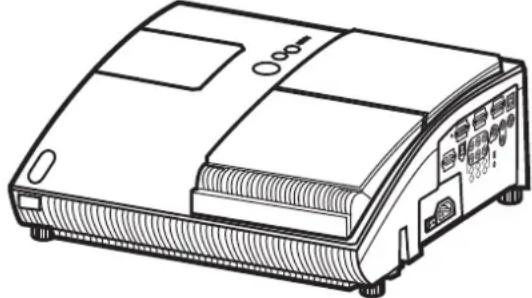

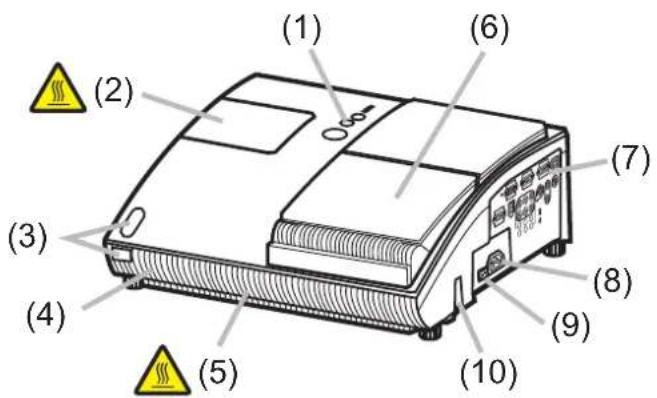

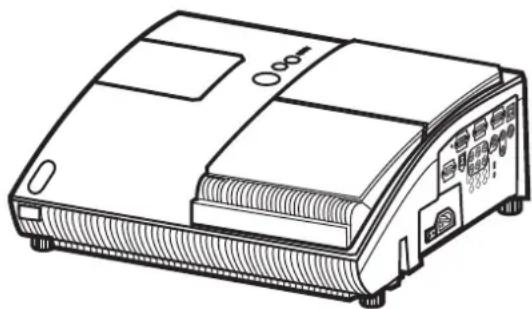

Projector

(1) Bedieningstoetsen (Zie de volgende bladzijde)
(2) Lampbehuizing (61)
(3) Sensoren voor de afstandsbediening (14)
(4) Luidspreker (37)
(5) Uitlaatopeningen
(6) Lensafdekking (16, 66)
(7) Poorten (5, 10)
(8) AC-ingang (12)
(9) Stroomschakelaar (16)
(10) Beveiligingsbalk (13)
(11) Luchtinlaatopeningen
(12) Filtereenheid (63)
(13) Verstelvoetjes (20)
(14) Batterijklepje (65)
(15) Interne bedrading Deze bedrading is bedoeld voor optionele accessoires.
(16) Lens (16, 66)
(17) Spiegel (16, 66)

⚠ WAARSCHUWING ▶ Wees voorzichtig dat uw vinger niet klem komt te zitten in de lensbedekking, ter voorkoming van letsel.

Kijk nooit in de projectielens of -spiegel terwijl de projectielamp oplicht, aangezien de straal van de projectielamp oogproblemen kan opleveren.

⚠️ VOORZICHTIG ▶ Raak de afdekking van de lamp niet aan en kom niet te dicht bij de uitlaatopeningen terwijl de projector in gebruik is en nog enige tijd daarna.

Zorg ervoor dat de ventilatieopeningen niet afgedekt. Plaats niets rond de ventilatie-inlaat dat in de ventilatie kan steken of gezogen worden.

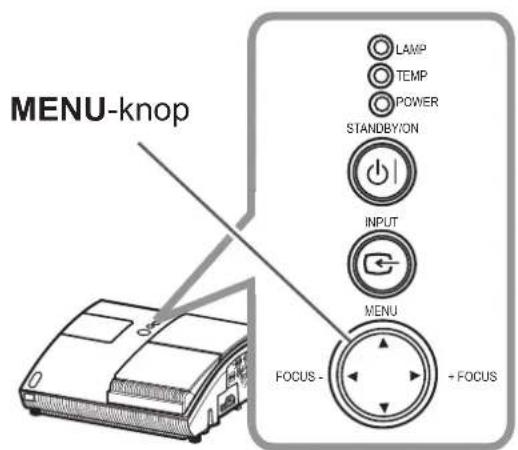

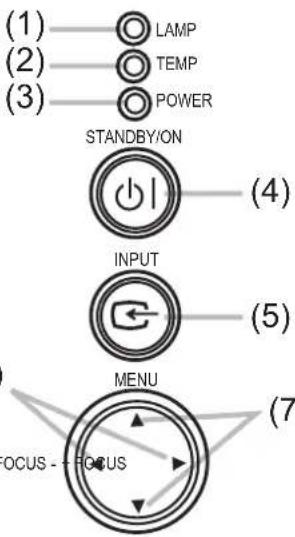

Bedieningstoetsen

(1) LAMP-controlelampje (69)

(2) TEMP-controlelampje (69)

(3) POWER-controlelampje (16, 17, 69)

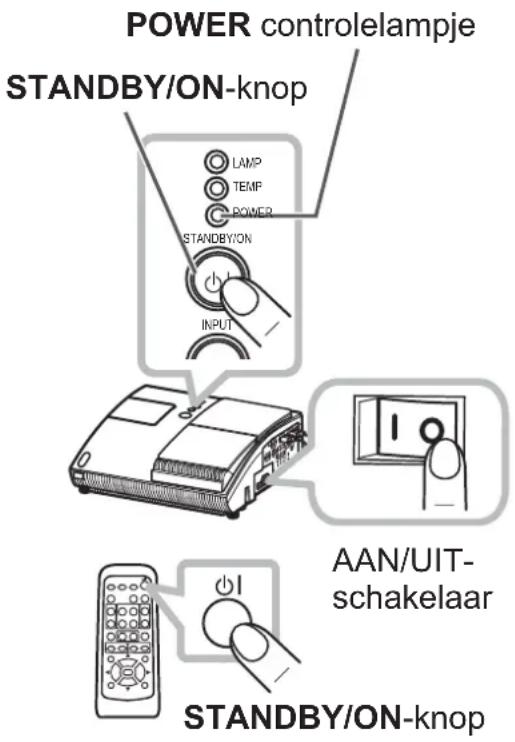

(4) STANDBY/ON-knop (16, 17)

(5) INPUT-knop (18)

(6) FOCUS +/- knoppen wanneer er geen menu wordt weergegeven (21), of Cursorknoppen ◀, ► wanneer er een menu wordt weergegeven (24).

(7) MENU +/- knoppen wanneer er geen menu wordt weergegeven (24), of Cursorknoppen ▲, ▼ wanneer er een menu wordt weergegeven (24).

Poorten (10, Technical's 3 tot 6)

(1) Uitschakelschakelaar
(2) MONITOR OUT-poort
(3) Y, G/PB, CR/PR (Component video) poorten
(4) COMPUTER IN2-poort
(5) COMPUTER IN1-poort
(6) LAN-poort
(7) CONTROL-poort

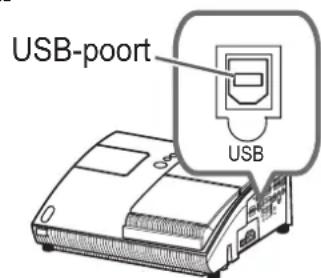

(8) USB-poort (15)
(9) VIDEO-poort
(10) AUDIO IN3 (L/R)-poorten 📄37
(11) AUDIO OUT-poort
(12) AUDIO IN1-poort (37)
(13) AUDIO IN2-poort (37)
(14) S-VIDEO-poort
(15) Beveiligingsgleuf (13)

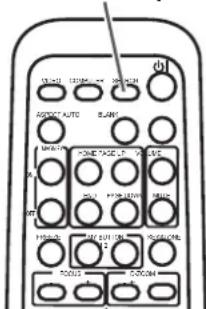

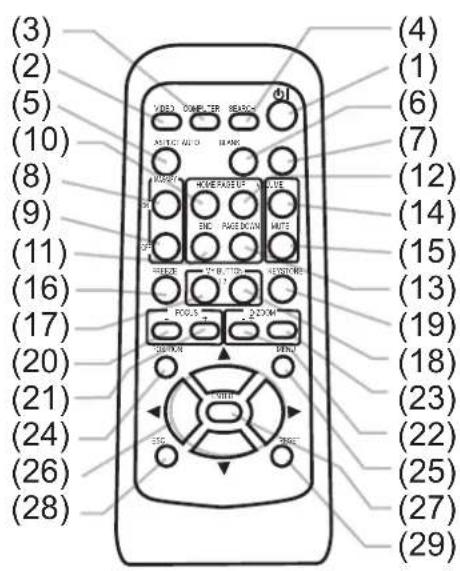

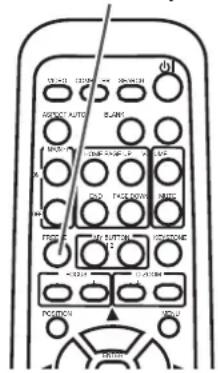

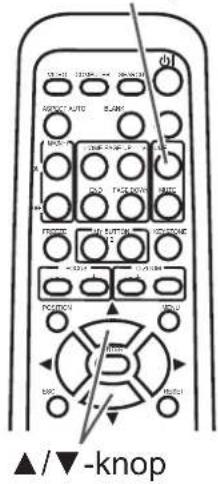

Afstandsbediening

(1) STANDBY/ON-knop (16, 17)
(2) VIDEO-knop (19)

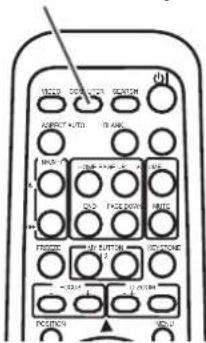

(3) COMPUTER-knop (18)
(4) SEARCH-knop (19)
(5) ASPECT-knop (19)
(6) AUTO-knop (21)

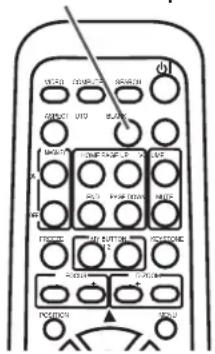

(7) BLANK-knop (23)
(8) MAGNIFY ON-knop (22)
(9) MAGNIFY OFF-knop (15, 22)
(10) HOME-knop (15)
(11) END-knop (15)
(12) PAGE UP-knop (15)
(13) PAGE DOWN-knop (15)
(14) VOLUME-knop (18)
(15) MUTE-knop (15, 18)
(16) FREEZE-knop (23)
(17) MY BUTTON 1-knop (44)
(18) MY BUTTON 2-knop (44)
(19) KEYSTONE-knop (22)
(20) FOCUS --knop (21)
(21) FOCUS + -knop (21)
(22) D-ZOOM --knop (20)
(23) D-ZOOM + -knop (20)
(24) POSITION-knop (20, 22, 24)
(25) MENU-knop (24)
(26) Cursorknoppen ▲/▼/◄/► (24, 25)
(27) ENTER-knop (24, 25)
(28) ESC-knop (24, 25)
(29) RESET-knop (24, 25)
(30) Batterijklep (14)

Achterkant van de afstandsbediening

Instellen

Opstelling

Stel de projector op op een stabiele, koele, droge plek met luchtcirculatie, een ruimte bewarend van 30 cm of meer tussen de zijkanten van de projector en andere objecten zoals muren.

Zie het volgende teneinde een beslissing te nemen aangaande de projectiestijl. Plafondmontage en gebruik bovenop tafel moeten geregeld worden met de daarvoor bedoelde optionele accessoires. Vraag uw dealer om details.

N.B. • Verzeker u ervan dat er tijdens het installeren van de projector niets is dat het projectielicht blokkeert tussen de projector en het scherm.

- Controleer bij het installeren van de projector of de afstandssensoren niet worden blootgesteld aan sterke stralen (14).

⚠️ VOORZICHTIG ▶ De gebruikskit voor op tafel bevat de voetjes voor gebruik op tafel en de spiegelbeschermer. Raadpleegt u hiervoor de handleiding die met deze accessoires wordt meegeleverd.

• De speciaal daarvoor bedoelde voetjes moeten worden gebruikt bij projectie op tafel, want anders zal de projector niet overeind blijven staan, of omvallen en kapot gaan.
• De spiegelbeschermer moet worden gebruikt om de lensafdekking te beschermen wanneer de projector op de tafel mocht vallen.

Opstelling (vervolg)

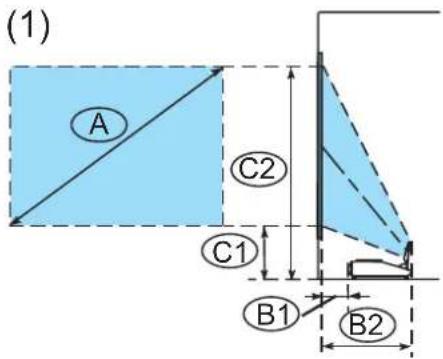

Zie het volgende ten behoeve van de projectie-afstand.

De in de tabel weergegeven waarden zijn berekend voor een volledig scherm: 1024x768.

Tabel voor 4:3 scherm (±8%)

A	B1		B2		C1		C2
inch	cm inch	cm inch	inch cm	inch	cm inch
48	* 0,5 *	(0,2) 3	8,3 15	24,4 1	0 98,2	39
50	2,0	1	39,8	16	25,2	10	101,9	40
60	9,6	4	47,4	19	28,9	11	120,4	47
70	17,2	7	55,0	22	32,6	13	139,3	55
80	24,8	10	62,6	25	36,2	14	158,2	62
90	32,4	13	70,2	28	39,9	16	177,1	70
100	39,9	16	77,7	31	43,6	17	196,0	77
120	55,0	22	92,8	37	50,9	20	234,0	92
150	77,7	31	115,5	45	62,0	24	291,0	115
200	115,5	45	153,3	60	80,4	32	385,7	152

Tabel voor 16:9 scherm (±8%)

A	B1		B2		C1		C2
inch	cm inch	cm inch	cm inch	inch	cm inch
44	* 0,5	*(0,2)	38,3	15	33,6	13	88,9	35
50	5,4	2	43,2	17	37,3	15	99,9	39
60	13,7	5	51,5	20	43,5	17	118,3	47
70	22,0	9	59,8	24	49,6	20	136,8	54
80	30,2	12	68	0	27	55,7	22	155,3
90	38,5	15	76	3	30	61,8	24	173,9
100	46,6	18	84	4	33	67,9	27	192,3
120	63,1	25	100	0,9	40	80,1	32	229,5
150	87,8	35	125	6	49	98,4	39	285,3
200	129,0	51		166,8		66	129,0	51

N.B. • Het wordt aanbevolen de schermgrootte in te stellen op 60 inch tot 100 inch diagonaal. Een buiten dit bereik ingesteld schermbeeld, zowel kleiner als groter, is mogelijk verslechterd.

- De positie van het geprojecteerde beeld kan iets veranderen als de projector aan het plafond is gehangen of iets dergelijks, omdat de body van deze projector van plastic gemaakt is. Als het toestel bijgesteld moet worden, dient u uw dealer of installateur te raadplegen.

Opstelling (vervolg)

⚠ WAARSCHUWING ▶ Plaats de projector in een stabiele horizontale positie. Als de projector valt of omver wordt gelopen, kan dat letsel en/of schade aan de projector veroorzaken. Het gebruik van een beschadigde projector kan vervolgens resulteren in brand en/of elektrische shock.

• Plaats de projector niet op een instabiel, schuin of vibrerend oppervlak, zoals een wankele of hellende standaard.
• Plaats de projector niet op zijn zijkanten of op de voorkant. Om de projector op de achterkant neer te kunnen zetten voor gebruik op tafel, moeten de daarvoor bedoelde optionele accessoires worden gebruikt. Raadpleeg uw dealer.
• Raadpleeg eerst uw dealer voor u het toestel op een speciale manier gaat installeren, bijvoorbeeld aan het plafond of iets dergelijks.

▶Plaats de projector in een koele ruimte en zorg dat er voldoende ventilatie is. De hoge temperatuur van de projector kan brand, brandwonden en/of storing aan de projector veroorzaken.

- Zorg ervoor dat de ventilatieopeningen van de projector niet afgedekt, geblokkeerd of verstopt raken.

- Laat een vrije ruimte van tenminste 30 cm open rond de projector ten opzichte van voorwerpen zoals wanden.

- Plaats de projector niet op een metalen object of iets wat zwak wordt bij verhitting.

- Plaats de projector niet op tapijt, kussens of beddegoed.

- Plaats de projector niet in direct zonlicht of in de nabijheid van hete objecten zoals verwarming.

- Plaats geen voorwerpen in de buurt van de lensafdekking, de lens, de spiegel, de ventilatieopeningen, of bovenop de projector.

- Plaats geen voorwerpen die naar binnen of tegen de roosters gezogen kunnen worden in de buurt van de ventilatieopeningen aan de achterkant en de onderkant van de projector. Deze projector heeft luchtinlaten aan de achterkant en de onderkant.

▶Plaats de projector nergens waar hij nat kan worden. De projector nat laten worden of een vloeistof in de projector laten lopen kan vuur, elektrische schok en/of storing aan de projector veroorzaken.

- Plaats de projector niet buiten of in een badkamer.

- Plaats niets wat vocht bevat in de nabijheid van de projector.

⚠️ VOORZICHTIG ▶ Vermijd het plaatsen van de projector in een rokerige, vochtige of stoffige ruimte. De projector in dergelijke ruimtes plaatsen kan brand, elektrische schokken en/of storing aan de projector veroorzaken.

- Plaats de projector niet in de nabijheid van luchtbevochtigers, rokerige ruimtes of een keuken.

▶ Positioneer de projector dusdanig dat direct licht op de afstandsbediening van de projector wordt voorkomen.

Uw apparaten aansluiten

Alvorens ze aan te sluiten, controleer of de apparaten geschikt zijn om aangesloten te worden op deze projector en prepareer de vereiste signaalkabels en adapters. Raadpleeg uw dealer als er accessoires vereist zijn die niet in dit product opgenomen zijn. Zie het volgende ten behoeve van aansluiting. Zie Gebruik van de kabelbedekking (13) als u de kabelbedekking wilt gebruiken.
    subgraph_PC_s["PC's"]
        A["USB-A"] --> B["Monitor"]
        C["RS-232C"] --> B
        D["RGB OUT"] --> B
        E["AUDIO OUT"] --> B
        F["RGB OUT"] --> B
        G["AUDIO OUT"] --> B
        H["LAN"] --> B
        I["RGB IN"] --> B
        J["LUIDSPREKERS (met een versterker)"]
        K["1"] --> L["MONITOR"]
        M["2"] --> N["COMPUTER"]
        O["3"] --> P["DEPUTER"]
        Q["S-Y"] --> R["VIDEO OUT"]
        S["AUDIO IN"] --> R
        T["1"] --> U["1"]
    end
    subgraph VCR/DVD_speler["VCR/DVD speler"]
        V["Y COMPONENT VIDEO OUT"] --> W["LED"]
        V2["CpRs"] --> W
        V3["CwPt"] --> W
        V4["L AUDOUT"] --> W
        V5["R"] --> W
        V6["VIDEO OUT"] --> W
        V7["L AUDOUT"] --> W
        V8["S-VIDEO OUT"] --> W
        V9["L AUDOUT"] --> W
        V10["R"] --> W
    end

⚠ WAARSCHUWING ▶ Maak alleen gebruik van accessoires die bij dit product horen of die aanbevolen zijn door uw dealer. Verander niets aan de projector of accessoires.

▶ Sluit van de kabel die slechts aan één uiteinde een ferrietkern heeft, het uiteinde met die kern aan op de projector. Door de normen wordt mogelijk vereist dat de kabels een bepaalde lengte of een ferrietkern hebben.

▶ Wees voorzichtig om de kabels niet te beschadigen. Leg de kabels zodanig dat het niet waarschijnlijk is dat er op ze getrapt wordt of ze klem komen te zitten doordat er items bovenop of tegen ze aan worden gezet.

⚠️ VOORZICHTIG ▶ Verbind de projector niet met apparaten, of verbreek de verbinding van deze met apparaten niet, terwijl ze zijn aangesloten op een stroomvoorziening, behalve in de gevallen aangegeven door de handleidingen.

▶ Wees voorzichtig niet een connector in een verkeerde poort te steken of verkeerd om aan te sluiten.

(vervolgd op volgende pagina)

Uw apparaten aansluiten (vervolg)

N.B. • Lees de handleidingen voor apparaten voordat u ze op de projector aansluit en vergewist u zich ervan dat alle apparaten geschikt zijn om op dit product aangesloten te worden. Voordat u het apparaat op een pc aansluit, controleert u het signaalniveau, de signaaltiming en de resolutie.

• Raadpleeg de netwerkbeheerder. De LAN-poort niet aansluiten op een netwerk dat mogelijk een te hoge spanning heeft.
• Sommige signalen hebben mogelijk een adapter nodig voor invoer in deze projector.
• Sommige PC's hebben meerdere schermafbeeldingmodi die mischien signalen bevatten die niet door deze projector ondersteund worden.
• Hoewel de projector signalen kan weergeven met een resolutie tot UXGA (1600x1200), wordt het signaal omgezet naar de resoluten van het projectorpaneel voordat het wordt weergegeven. De beste weergave wordt bereikt wanneer de resolutie van de invoersignalen en die van het projectorpaneel identiek zijn.

- Bij het aansluiten dient u zich ervan te vergewissen dat de vorm van de kabelaansluiting in de aansluitingspoort past. En draai de schroeven strak op de aansluitingen met de schroeven.

- Wanneer u een laptop op de projector aansluit, activeer dan de externe RGB-uitvoer van de laptop. (Zet de laptop op CRT-weergave of op gelijktijdige LCD- en CRT-weergave.) Voor details over hoe dit wordt gedaan, raadpleegt u de instructiehandleiding van de laptop die u gebruikt.

- Wanneer de beeldresolutie wordt veranderd op een pc die afhankelijk is van invoer, kan de automatische aanpassingsfunctie enige tijd nodig hebben en wordt hij mogelijk niet voltooid. In dat geval ziet u misschien niet het aankruisvakje om "Ja/Nee" te selecteren voor de nieuwe resolutie in Windows. Vervolgens zal de resolutie terugkeren naar het origineel. Het is mogelijk aangewezen om andere CRT- of LCD-monitors te gebruiken om de resolutie te veranderen.

- In sommige gevallen geeft deze projector mogelijk niet het juiste beeld weer op het scherm, of zelfs helemaal geen beeld. De automatische aanpassing functioneert bijvoorbeeld mogelijk niet meer correct met sommige invoersignalen. Een invoersignaal van samengestelde sync of sync op G kan deze projector verwarren, de projector geeft dan mogelijk geen juist beeld weer.

Over Plug-and-Play-capaciteit

Plug-and-Play is een systeem bestaande uit een pc, het bedieningssysteem en de randapparatuur (nl. weergaveapparaten). Deze projector is compatibel met VESA DDC 2B. Plug-and-Play kan worden gebruikt door deze projector aan te sluiten op een pc die compatibel is met VESA DDC (display data channel).

• Benut deze functie door een RGB-kabel aan te sluiten op de COMPUTER IN1-poort (compatibel met DDC 2B). Plug-and-Play werkt mogelijk niet correct wanneer u enig ander type aansluiting uitprobeert.
• Gebruik de standaarddrivers in uw pc, want deze projector is een Plug-and-Play-monitor.

Aansluiten op een stroomvoorziening

Controleer of het stopcontact geschikt is voor deze projector en het stroomsnoer alvorens aan te sluiten.

Volg vervolgens onderstaande aansluitprocedure.

1. Doe het uiteinde van het snoer met de fitting in de AC ingang van de projector.

2. Steek het andere uiteinde van het stroomsnoer in een stopcontact.

⚠ WAARSCHUWING ▶ Wees voorzichtig met aansluiten, opdat de stroomvoorziening geen elektrische schok of brand veroorzaakt.

• Pak het stroomsnoer niet op met natte handen.
• Gebruik dit product met alleen het type stroomvoorziening dat aangegeven wordt op de projector.
• Maak gebruik van een stopcontact dat zich dichtbij de projector bevindt en makkelijk toegankelijk is.
• Sluit het stroomsnoer goed aan, opdat er geen losse verbinding is. Gebruik geen los of onbetrouwbaar stopcontact.
• Overbelast het stopcontact niet, aangezien overbelasting kan resulteren in gevaar voor brand of elektrische schokken.
• Maak alleen gebruik van het in dit product bijgesloten stroomsnoer, tenzij het beschadigd is. Wanneer het beschadigd is, neem contact op met uw dealer om een nieuwe te verkrijgen. Verander niets aan het stroomsnoer.

Gebruik van de beveiligingsbalk en -sleuf

Deze projector bezit de beveiligingsbalk voor een commerciële anti-diefstal ketting of kabel tot maximaal 10 mm in doorsnede, en bovendien de beveiligingssleuf voor het Kensington slot.

Voor details, zie de handleiding van het beveiligingsgereedschap.

N.B. • Deze zijn niet geleverd als uitgebreide middelen tegen diefstal, maar als aanvullende maatregelen.

⚠ WAARSCHUWING ▶ Plaats de anti-diefstal ketting of kabel niet dichtbij de uitlaatopeningen van de projector, aangezien de door het uitlaatgas verhitte ketting of kabel een verbranding kan veroorzaken.

- Gebruik de beveiligingsbalk of -sleuf niet voor het voorkomen van vallen, aangezien ze hier niet voor ontworpen zijn.

Gebruik van de kabelbedekking

Maak gebruik van de kabelbedekking als bescherming of blindering van de aangesloten onderdelen.

1. Verbind eerst de signaalkabels en het stroomsnoer naar de projector.

2. Bevestig de kabelbedekking aan de projector, de onderling vergrendelde onderdelen verenigend.

3. Maak de schroef vast om de kabelbedekking te monteren.

4. Sluit de andere uiteinden van de kabels aan op andere apparaten, en steek het stroomsnoer in het stopcontact.

⚠️ VOORZICHTIG ▶ Wees voorzichtig de kabels niet klem te laten zitten binnen de kabelbedekking, teneinde schade aan de kabels te voorkomen.

Afstandsbediening

Preparatie van de afstandsbediening

Het accessoire afstandsbediening heeft batterijen nodig. Gebruik de bij dit product geleverde batterijen of twee nieuwe batterijen van het gespecificeerde type: HITACHI MAXELL, onderdeelnummer LR6 of R6P. Volg de volgende procedure.

1. Verwijder het batterijklepje op de achterkant van de afstandsbediening.
2. Plaats de batterijen in de batterijhouder volgens de polariteitsmarkeringen (+) en (-) binnenin de houder.
3. Doe het batterijklepje er weer op zoals tevoren.

N.B. • Probeer het wisselen van de batterijen als de afstandsbediening niet goed functioneert.
- Deze afstandsbediening werkt met de bijbehorende sensoren op de projector door middel van infrarood licht (Klasse 1 LED). De actieve sensor merkt het signaal van de afstandsbediening op tot 60 graden rechts en links, en tot binnen 3 meter.
- Het kan mogelijk zijn om het afstandbedieningssignaal te gebruiken dat op het scherm of ergens anders wordt gereflecteerd.
- Voorkom dat de afstandssensoren geraakt worden door een sterke straal. Dit kan slecht functioneren van de projector en afstandsbediening tot gevolg hebben.

Afstandssensoren

⚠ WAARSCHUWING ▶ Wees voorzichtig bij het hanteren van batterijen, aangezien een batterij explosie, barsten of lekkage kan veroorzaken, wat brand, letsel of milieuvervuiling tot gevolg kan hebben.

• Gebruik alleen de gespecificeerde en nieuwe batterijen. Gebruik geen batterijen die beschadigd zijn, zoals met een kras, een indeuking, roest of lekkage. Meng geen nieuwe batterij met een gebruikte.
• Als een batterij gelekt heeft, veeg de lekkage goed weg met een afvaldoekje. Als de lekkage aan uw lichaam kleeft, spoel onmiddellijk goed met water. Als een batterij in de batterijhouder heeft gelekt, vervang de batterijen na de lekkage weggeveegd te hebben.
• Controleer of de plus- en minpolen op de juiste manier worden opgesteld wanneer u een batterij laadt.
• Voer geen werk uit op een batterij, bijvoorbeeld herladen of solderen.
• Houd de batterijen niet in de afstandsbediening geplaatst wanneer de afstandsbediening niet voor lange tijd gebruikt wordt. Bewaar batterijen op een donkere, koele en droge plaats. Stel batterijen nooit bloot aan vuur of water.
• Houd u aan de plaatselijke wetten wat betreft het weggooien van batterijen.

De frequentie van het afstandsbedieningssignaal wijzigen

Voor de bijgeleverde afstandsbediening kunt u kiezen uit twee signaalfrequentiemodi: 1:NORMAAL (normaal) en 2:HOOG (hoog). Wanneer de afstandsbediening niet behoorlijk functioneert, probeer dan de signaalfrequentie te wijzigen. Om de modus in te stellen, houdt u de combinatie van de twee knoppen hieronder weergegeven ongeveer 3 seconden ingedrukt.

(1) Instellen op Mode 1:NORMAAL... knoppen MUTE en RESET (2) Instellen op Mode 2:HOOG... knoppen MAGNIFY OFF en ESC

Onthoud dat de AFSTAND. FREQUENTIE in het onderdeel SERVICE van het OPTIE-menu (46) van de te bedienen projector ingesteld behoort te worden in dezelfde modus als de afstandsbediening.

Gebruik als een eenvoudige pc-muis & knoppenbord

De bijgeleverde afstandsbediening werkt als een eenvoudige muis en keyboard van de pc, wanneer de USB-poort (B-type) van de projector via een USB-kabel is aangesloten op de USB-poort (A type) van de pc.

(1) HOME-knop: Druk op de HOME-knop.
(2) END-knop: Druk op de END-knop.
(3) PAGE UP-knop: Druk op de PAGE UP-knop.
(4) PAGE DOWN-knop: Druk op de PAGE DOWN-knop.
(5) Linkermuisknop: Druk op de ENTER-knop.
(6) Bewegingsaanwijzer: Gebruik de cursorknoppen ▲, ▼, ◀ en ▶.
(7) ESC-knop: Druk op de ESC-knop.
(8) Rechtermuisknop: Druk op de RESET-knop.

⚠ WAARSCHUWING ▶ Als u de functies van de eenvoudige muis en het knoppenbord niet gebruikt zoals het hoort, kan uw apparatuur beschadigd worden. Sluit dit apparaat enkel aan een pc aan terwijl u deze functie gebruikt. Raadpleeg de handleidingen van uw pc voordat u dit product aan uw pc aansluit.

N.B. • Wanneer de functie van de eenvoudige muis & knoppenbord van dit apparaat niet naar behoren functioneert, controleer dan het volgende.

• Wanneer een USB-kabel deze projector verbindt met een pc die een ingebouwde aanwijzer heeft (b.v. trackball), zoals een notebook-pc, open dan het BIOS-menu, selecteer vervolgens de externe muis en blokkeer de ingebouwde aanwijzer, want de ingebouwde aanwijzer heeft mogelijk voorrang op deze functie.
• Windows 95 OSR 2.1 of hoger is vereist voor deze functie. Ook werkt de functie mogelijk niet, afhankelijk van de configuraties en muisdrivers van de pc.
• U kunt geen dingen doen zoals twee knoppen tegelijkertijd indrukken (bijvoorbeeld om de muisaanwijzer diagonaal te doen bewegen).
• Deze functie wordt alleen geactiveerd als de projector goed werkt. Deze functie is niet beschikbaar terwijl de lamp aan het opwarmen is (het POWER controlelampje knippert groen), of terwijl het volume en de weergave worden bijgeregeld, terwijl de perspectivische vertekening (keystone) wordt bijgeregeld, terwijl het scherm wordt vergroot, terwijl de BLANK functie wordt gebruikt, of terwijl het menuscherm wordt getoond.

Voeding aan/uit

De projector aanzetten

Schakel de projector en de aangesloten apparaten in. Schakel eerst de projector in voordat u de overige aangesloten apparaten inschakelt, tenzij hier iets anders over gezegd wordt in de handleidingen.

Volg voor deze projector onderstaande procedure.

1. Druk op de zijde gemarkeerd met "I" van de AAN/UIT-schakelaar, dit is de AAN-positie. Het POWER controlelampje licht oranje op.

- Wacht gedurende een paar seconden nadat het POWER controlelampje is opgelicht met het gebruiken van de regelknoppen (op de projector en afstandsbediening).

1. Controleer of er niets is dat de lensbedekking raakt bij het openen daarvan. Druk vervolgens op de knop STANDBY/ON (op de projector of afstandsbediening). De lensbedekking wordt geopend, de projectielamp licht op en het POWER controlelampje begint groen te knipperen.

Wanneer de projector volledig gestart is, wordt het controlelampje gestadig groen.

Om het beeld weer te geven, selecteert u een een invoersignaal volgens de sectie "Een invoersignaal selecteren" (18).

N.B. • Indien het menu AUTO AAN of het menu OPTIE op SCHAKEL IN is ingesteld en de stroom werd de vorige keer met de stroomschakelaar uitgeschakeld en u schakelt de stroomschakelaar nu in, zal de projectielamp oplichten zonder dat u op de STANDBY/ON-knop drukt (42).

⚠ WAARSCHUWING ▶ Kijk nooit in de projectielens of -spiegel terwijl de projectielamp oplicht, aangezien de straal van de projectielamp oogproblemen kan opleveren.
▶ Raak de lens niet aan rond de lampbehuizing en de uitlaatopeningen tijdens gebruik of net na gebruik, want die is te heet.
⚠️VOORZICHTIG ▶ Wees voorzichtig dat uw vinger niet klem komt te zitten in de lensbedekking, aangezien dit letsel kan veroorzaken.

De projector uitzetten

Schakel de projector uit na de overige aangesloten apparaten uitgeschakeld te hebben, tenzij in de handleidingen anders vermeld staat. Volg voor deze projector onderstaande procedure.

1. Druk op de knop STANDBY/ON (op de projector of afstandsbediening).

Het dialoogvenster "Stroom uitschakelen?" verschijnt gedurende 5 seconden op het scherm.

1. Controleer of er niets is dat de lensbedekking raakt bij het sluiten daarvan.

Druk vervolgens opnieuw op de knop STANDBY/ON terwijl de boodschap verschijnt. De projectielamp gaat uit, de lensbedekking sluit en het POWER controlelampje begint oranje te knipperen.

- Wacht voor het afkoelen van de projector totdat het POWER controlelampje ophoudt met knipperen en gestadig oranje wordt.

De projector kan uitgeschakeld worden zonder te wachten op de afkoeling ervan. De fabrikant beveelt echter aan de projector voldoende af te koelen.

Schakel de projector, nadat die uitgeschakeld is, gedurende ongeveer 10 minuten of meer niet in, ter voorkoming van het verkorten van zijn gebruiksduur.

1. Druk op de zijde gemarkeerd met "o" van de AAN/UIT-schakelaar, dit is de UIT-positie.

Het POWER controlelampje gaat uit.

Als u de projector gedurende lange tijd niet gaat gebruiken, haal dan uit veiligheidsoverwegingen het stroomsnoer uit het stopcontact.

N.B. • Gebruik de uitschakelschakelaar (70) alleen wanneer de projector niet wordt uitgeschakeld met de normale procedure.

- Schakel de projector niet in gedurende ongeveer 10 minuten of meer na het uitschakelen. De projector te vroeg weer inschakelen kan de levensduur van onderdelen van de projector verkorten.

⚠️ VOORZICHTIG ▶ Wees voorzichtig dat uw vinger niet klem komt te zitten in de lensbedekking, ter voorkoming van letsel.

▶ Raak de lensbedekking niet aan of benader de uitlaatluchtopeningen niet terwijl u de projector gebruikt en ook een tijdje na gebruik, ter voorkoming van verbrandingen.

In werking

Volume aanpassen

1. Druk op de VOLUME-knop op de afstandsbediening.
2. Een dialoog zal verschijnen op het scherm om u te helpen bij het aanpassen van de volume.
3. Gebruik de cursorknoppen ▲/▼ om het volume aan te passen. Om de dialoog te sluiten en de handeling te voltooien, drukt u nogmaals op de VOLUME-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

- Als ✗ wordt geselecteerd voor de huidige beeldinvoerpoort, wordt de volumeaanpassing geblokkeerd. Raadpleeg het onderdeel AUDIO van het menu INSTELLING (37).

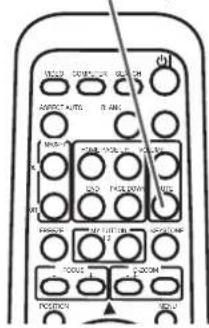

Tijdelijk het geluid uitzetten

1. Druk op de MUTE-knop op de afstandsbediening. Er zal een dialoog op het scherm verschijnen die aangeeft dat u het geluid hebt uitgeschakeld. Om het geluid te herstellen, drukt u op de MUTE- of VOLUME-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.
2. Als wordt geselecteerd voor de huidige beeldinvoerpoort, wordt het geluid altijd uitgezet. Raadpleeg het onderdeel AUDIO van het menu INSTELLING (37).
3. Wanneer ✗ is ingesteld op de VIDEO, S-VIDEO of COMPONENT poort, zal G.B. (Closed Caption) automatisch worden ingeschakeld indien G.B. is ingesteld op AUTO via de instelling WEERGEVEN in het G.B. menu en indien het signaal dat via de geselecteerde poort binnenkomt de G.B. functie ondersteunt (60).

VOLUME-knop

MUTE-knop

Een invoersignaal selecteren

1. Druk op de INPUT-knop op de projector. Iedere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.

- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPTIE (42), zal de projector de poorten in de bovenvermelde volgorde blijven controleren tot een invoersignaal wordt gedetecteerd.

1. Druk op de COMPUTER-knop op de afstandsbediening. ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.

COMPUTER IN 1 ← COMPUTER IN 2

- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPTIE, zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (42). Als de COMPUTER-knop wordt ingedrukt wanneer de VIDEO-, S-VIDEO- of COMPONENT-poort wordt geselecteerd, dan zal de projector de COMPUTER IN1-poort eerst controleren.

INPUT-knop

COMPUTER-knop

(vervolgd op volgende pagina)

Een invoersignaal selecteren (vervolg)

1. Druk op de VIDEO-knop op de afstandsbediening. ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.

$$ \begin{array}{c}\text {COMPONENT (Y, C_{B} /P_{B}, C_{R} /P_{R})\rightarrow S - VIDEO\rightarrow VIDEO}\\uparrow\end{array} $$

VIDEO-knop

- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPTIE, zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (42). Als de VIDEO-knop wordt ingedrukt terwijl de COMPUTER IN1 of COMPUTER IN2 poort is geselecteerd, zal de projector eerst de COMPONENT poort controleren.

Een invoersignaal zoeken

1 Druk op de SEARCH-knop op de afstandsbediening.

- De projector gaat zijn ingangspoorten zoals hieronder aftasten op ingangssignalen.

Wanneer invoer wordt gevonden, stopt de projector met zoeken en wordt het beeld weergegeven. Indien geen signaal wordt gevonden, zal de projector terugkeren naar de geselecteerde status van voor de handeling.

$$ \begin{array}{l}\text { COMPUTER IN 1 } \rightarrow \text { COMPUTER IN 2 }\\text { VIDEO } \leftarrow \text { S - VIDEO } \leftarrow \text { COMPONENT (Y, C_{B}/P_{B}, C_{R}/P_{R}) }\end{array} $$

SEARCH-knop

- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPTIE (42), zal de projector de poorten in de bovenvermelde volgorde blijven controleren tot een invoersignaal wordt gedetecteerd.

Een aspectverhouding selecteren

1 Druk op de ASPECT-knop op de afstandsbediening.

- ledere dat u op de knop drukt, schakelt de projector tussen de modi voor de aspectverhouding.

○ Voor een computersignaal

NORMAAL → 4:3 → 16:9

ASPECT-knop

○ Voor een videosignaal, een s-videosignaal of een component videosignaal

$$ 4: 3 \rightarrow 1 6: 9 \rightarrow 1 4: 9 $$

○ Voor geen signaal

4:3 (vast)

• De ASPECT-knop werkt niet wanneer er geen geschikt signaal wordt ingevoerd.
• Met de modus NORMAAL behoudt u de originele aspectverhouding.

De projectiepositie aanpassen

Deze projector heeft vier bijstelbare voetjes onderaan. Gebruik ze om de projectiepositie aan te passen.

⚠️ VOORZICHTIG ▶ Maak de bijstelbare voetjes niet langer dan 43 mm of meer. Het verlengde voetje dat de limiet overschrijdt kan loskomen van de projector, wat letsel tot gevolg kan hebben.

Kantel de projector uitsluitend met behulp van deze bijstelvoetjes.

Kantel de projector niet meer dan 5 graden wanneer deze van een plafond of iets dergelijks hangt.

Regelen van de zoom

Druk op de afstandsbediening op de D-ZOOM + of D-ZOOM - knop om het D-ZOOM dialoogvenster op het scherm te openen.

Gebruik de D-ZOOM + en D-ZOOM – -knop om de afbeeldingsmaatstaf te wijzigen.

Als u klaar bent, zal het dialoogvenster vanzelf verdwijnen wanneer u deze knoppen een paar seconden niet aanraakt.

- Als u slechts een bepaald deel van het beeld wilt uitvergroten, moet u de functie voor het uitvergroten van een deel van het beeld gebruiken (22).

D-ZOOM + -knop

D-ZOOM - -knop

Instellen van de beeldpositie

Druk op de afstandsbediening op de POSITION-knop terwijl er geen menu wordt weergegeven op het scherm om het D-SHIFT dialoogvenster te openen. Gebruik de ▲, ▼, ◀ en ▶ knoppen om de beeldpositie in te stellen. Druk nog eens op de POSITION-knop om deze handeling af te sluiten.

- Deze functie verplaatst de positie van een met de zoomfunctie verkleind beeld.

- Deze functie is niet beschikbaar wanneer er een menu op het scherm wordt weergegeven.

- Deze functie is niet beschikbaar als D-ZOOM is ingesteld op 100 (volledig scherm) via het bijbehorende dialoogvenster.

POSITION-knop

Instellen van de scherpstelling

Gebruik de FOCUS + of FOCUS – knop op de afstandsbediening, of FOCUS + of FOCUS – op de projector zelf terwijl er geen menu wordt weergegeven om het FOCUS venster te openen. Gebruik de FOCUS + en FOCUS – knoppen om het beeld op het scherm scherp te stellen. Na het scherpstellen moet u even wachten tot het FOCUS venster verdwijnt als u vervolgens met de MENU toets op de projector een ander menu wilt openen.

FOCUS + -knop

FOCUS – -knop

Via de automatische aanpassingsfunctie

1. Druk op de AUTO-knop op de afstandsbediening. Als u op die knop drukt, gebeurt het volgende.

○ Voor een computersignaal

De verticale positie, de horizontale positie en de horizontale fase zullen automatisch aangepast worden.

Zorg dat het toepassingenscherm op de maximale grootte is ingesteld voordat u deze functie probeert. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helderder beeld wanneer u bijstelt.

AUTO-knop

○ Voor een videosignaal en s-videosignaal

Het meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanneer AUTOM. wordt geselecteerd voor het puntje VIDEO FORMAT in het INPUT-menu (34). De verticale en horizontale positie worden automatisch ingesteld op de standaardwaarde.

○ Voor een component video-signaal

De verticale positie, de horizontale positie en de horizontale fase zullen automatisch op de standaardwaarde ingesteld worden.

- De automatische instelling duurt ongeveer 10 seconden. Let op, dit werkt mogelijk niet goed met sommige input. Wanneer deze functie uitgevoerd wordt voor een videosignaal, zal iets extra's verschijnen buiten het beeld verschijnen, zoals een lijn.

- De onderdelen die door deze functie worden aangepast, kunnen varieren wanneer FIJN of SCHAKEL UIT wordt geselecteerd voor het AUTOM.REGEL onderdeel van het puntje SERVICE in het OPTIE-menu (45).

De keystone-vervormingen corrigeren

1. Druk op de KEYSTONE-knop op de afstandsbediening. Een dialoog zal verschijnen op het scherm om u te helpen bij het corrigeren van de vervorming.
2. Gebruik de cursorknoppen ▲/▼ om de perspectivische vertekening (keystone) te corrigeren.

KEYSTONE-knop

Om de dialoog te sluiten en de handeling te voltooien, drukt u nogmaals op de KEYSTONE-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

• Het instelbare bereik van deze correctie zal variëren volgens de invoer. Voor sommige invoer werkt deze functie mogelijk niet goed.
• Deze functie zal niet beschikbaar zijn wanneer de Transitiedetector aan staat (51).

Via de vergrotingsfunctie

1. Druk op de knop ON van MAGNIFY op de afstandsbediening. De indicatie "VERGROOT" zal op het scherm verschijnen en de projector zal naar de VERGROOT-modus gaan. Wanneer u na het starten van de projector eerst op de knop ON van MAGNIFY drukt, wordt de afbeelding tweemaal vergroot. De indicatie zal zonder handeling in enkele seconden verdwijnen.

MAGNIFY ON/OFF-knop

1. Gebruik de cursorknoppen ▲/▼ om het zoomniveau aan te passen. De afbeelding van video-, s-video- of component videosignaal kunt u maximaal 2 keer vergroten, en de afbeelding van het computersignaal kunt u maximaal 4 keer vergroten. Om het zoomgebied te bewegen, drukt u op de POSITION-knop in de VERGROOT-modus en gebruikt u vervolgens de ▲/▼/◄/► -cursorknoppen om het gebied te verschuiven. En om het zoomgebied definitief in te stellen, drukt u nogmaals op de POSITION-knop. Om de VERGROOT-modus te verlaten en het scherm naar normaal te herstellen, drukt u op de knop OFF van MAGNIFY op de afstandsbediening.

2. De projector staat automatisch in de VERGROOT-modus wanneer het invoersignaal wordt veranderd of wanneer de weergavecondities worden veranderd.

3. In de VERGROOT-modus kan de keystone-vervormingsconditie variëren. Dat zal hersteld worden wanneer de projector in de VERGROOT-modus staat.

N.B. • Het zoomnivea kan fijn ingesteld worden. Kijk goed naar het scherm om het gewenste niveau te vinden.

Het scherm bevriezen

1 Druk op de FREEZE-knop op de afstandsbediening.

- De indicatie "BEVRIES" zal op het scherm verschijnen (de indicatie zal echter niet verschijnen wanneer SCHAKEL UIT is geselecteerd voor het onderdeel MELDING in het SCHERM menu (41)), en de projector zalnaar de BEVRIES-modus overgaan, waarbij het beeld wordt vastgehouden. Om de BEVRIES-modus te verlaten en het scherm naar normaal te herstellen, drukt u nogmaals op de FREEZE-knop.

FREEZE-knop

• De projector staat automatisch de BEVRIES-modus wanneer een van de knoppen of afstandbedieningsknopen van de projector van STANDBY/ON, SEARCH, COMPUTER, VIDEO, BLANK, AUTO, VOLUME, MUTE, KEYSTONE, MENU, MAGNIFY en MY BUTTON1/2 (behalve wanneer GEHEUGEN of BEELD MODUS eraan is toegewezen) (44) wordt ingedrukt.
• Wanneer de projector een lange tijd doorgaat met het projecteren van een stilstaand beeld, kan het LCD-paneel inbranden. Laat de projector niet te lang in de BEVRIES-modus staan.

Het scherm tijdelijk leegmaken

1 Druk op de BLANK-knop op de afstandsbediening.

- Het scherm BLANK zal worden weergegeven in plaats van het scherm van het invoersignaal. Raadpleeg het onderdeel BLANK in het menu SCHERM (38).

Om het scherm BLANK te verlaten en naar het scherm voor invoersignaal terug te keren, drukt u nogmaals op de BLANK-knop.

- De projector keert automatisch terug naar het scherm voor het invoersignaal wanneer er op één van de knoppen van de projector wordt gedrukt (behalve ASPECT, POSITION, MAGNIFY of FREEZE, en ook uitgezonderd MY BUTTON 1/2 indien GEHEUGEN of BEELD MODUS hieraan is toegewezen (44)).

BLANK-knop

N.B. • Het geluid is niet verbonden met de functie BLANK scherm.

Indien nodig, het volume of geluid-uit instellen.

- Als u het scherm leeg wilt maken en tegelijkertijd de geluidsweergave uitschakelen, kunt u de AV Dempen functie gebruiken indien deze van tevoren is toegewezen aan één van de MY BUTTON knoppen op de afstandsbediening (44).

De menufunctie gebruiken

Deze projector beschikt over de volgende menu's:

FOTO, BEELD, INPUT, INSTELLING, SCHERM, OPTIE, NETWERK, G.B. en SNELMENU.

Het SNELMENU bestaat uit veelgebruikte functies. De andere menu's worden ingedeeld volgens doel en samengebracht als het Geavanceerde menu.

Elk van deze menu's wordt met dezelfde methods bediend. De basishandelingen van deze menu's zijn als volgt.

1 Druk op de MENU-knop op de afstandsbediening of op de projector.

Het Geavanceerde menu of het SNELMENU, dat prioriteit heeft vlak na inschakeling, zal verschijnen.

Indien u de menupositie wenst te verplaatsen, gebruikt u de cursorknoppen nadat u op de POSITION-knop hebt gedrukt. Terwijl de projector een menu weergeeft, werkt de MENU-knop op de projector net als de cursorknoppen.

In het SNELMENU

1. Indien het in een Geavanceerd menu wenst te veranderen, selecteert u Ga Naar Geavanceerd Menu...
2. Gebruik de cursorknoppen ▲/▼ om een bedieningsonderdeel te selecteren.
3. Gebruik de cursorknoppen ◀/► om het onderdeel te bedienen.

SNELMENU

(vervolgd op volgende pagina)

De menufunctie gebruiken (vervolg)

In het Geavanceerde menu

1. Gebruik de cursorknoppen ▲/▼ om een menu te selecteren. Indien het naar SNELMENU wenst te wijzigen, selecteert u SNELMENU.

Druk vervolgens op de cursorknop ▶ of op de ENTER-knop om een item te selecteren. Het onderliggende menu van het geselecteerde onderdeel zal verschijnen.

Geavanceerd menu

1. Gebruik de cursorknoppen ▲/▼ om een bedieningsonderdeel te selecteren. Druk vervolgens op de cursorknop ▶ of op de ENTER-knop om verder te gaan. Het bedieningsmenu van het geselecteerde onderdeel zal verschijnen.

2. Gebruik de cursorknoppen ▲/▼ om het onderdeel te bedienen.

3. Sommige functies kunnen niet uitgevoerd worden wanneer een bepaalde inputpoort wordt geselecteerd of wanneer een bepaald inputsignaal wordt weergegeven.

4. Wanneer u de handeling opnieuw in wenst te stellen, drukt u op de RESET-knop op de afstandsbediening gedurende de handeling. Let op, sommige items (bv. TAAL, H-FASE, VOLUME) kunnen niet gereset.

5. Als u in het Geavanceerde menu terug wilt keren naar het vorige scherm, drukt u op de cursorknop ◀ of op de ESC-knop op de afstandsbediening.

6. Druk nogmaals op de MENU-knop op de afstandsbediening en voltooi deze handeling. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na ongeveer 10 seconden.

SNELMENU

Vanuit het SNELMENU kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknoppen ▲/▼.

Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
ASPECT	Via de knoppen ◀/► schakelt u tussen de modi voor aspectverhouding.Zie het onderdeel ASPECT in het menu BEELD (31).
D-ZOOM	Met de ◀/► knoppen kan de zoom worden geregeld.Zie D-ZOOM in het INSTELLEN menu (36).
KEYSTONE	Met de knoppen ◀/► wordt de verticale keystonevervorming gecorrigeerd.Zie het onderdeel KEYSTONE √in het menu INSTELLING (36).
BEELD MODUS	Via de knoppen ◀/► schakelt u tussen de beeldmodi.De beeldmodi zijn combinaties van de instellingen GAMMA en KLEURTEMP. Kies een geschikte modus volgens de geprojecteerde bron.NORMAAL ⇔ CINEMA ⇔ DYNAMISCH ⇔ BORD(ZWART)OVERDAG ⇔ WIT BORD ⇔ BORD(GROEN)
		KLEURTEMP. GAMMA
	NORMAAL	#2 MID STANDAARD
	CINEMA	#3 LAAG STANDAARD
	DYNAMISCH	#1 HOOG STANDAARD
	BORD(ZWART)	#4 HOOG HELDER-1 STANDAARD
	BORD(GROEN)	#5 HOOG HELDER-2 STANDAARD
	WIT BORD	#2 MID STANDAARD
	OVERDAG	#6 HOOG HELDER-3 STANDAARD
	• Wanneer de combinatie van GAMMA en KLEURTEMP. verschilt van de vooraf toegewezen modi hierboven, is de weergave op het menu voor de BEELD MODUS "AANGEPAST". Raadpleeg de onderdelen GAMMA (28) en KLEURTEMP. (29) in het FOTO menu.• Wanneer deze functie wordt uitgevoerd, kan iets extra's, zoals een lijn, verschijnen.

(vervolgd op volgende pagina)

SNELMENU (vervolg)

Item Beschrijving
HELDER	Met behulp van de ◀/►-knoppen past u de helderheid aan.Zie het onderdeel HELDER in het menu FOTO (28).
CONTRAST	Met behulp van de ◀/►-knoppen past u het contrast aan.Zie het onderdeel CONTRAST in het menu FOTO (28).
KLEUR	Met behulp van de ◀/►-knoppen past u de kleursterkte aan.Zie het onderdeel KLEUR in het menu FOTO (29).
TINT	Met behulp van de ◀/►-knoppen past u de tint aan.Zie het onderdeel TINT in het menu FOTO (29).
SCHERPTE	Met behulp van de ◀/►-knoppen past u de scherpte aan.Zie het onderdeel SCHERPTE in het menu FOTO (30).
STIL FUNCTIE	Met de ◀/►-knoppen schakelt u de stilfunctie aan/uit.Zie het onderdeel STIL FUNCTIE in het menu INSTELLING (36).
SPIEGEL	Met de ◀/►-knoppen schakelt u de spiegelmodus aan/uit.Zie het onderdeel SPIEGEL in het menu INSTELLING (36).
RESET	Als u dit uitvoert, stelt u alle onderdelen van het SNELMENU opnieuw in, behalve FILTERTIJD en TAAL.Als u op de RESET knop of op de ►knop drukt, zal er een dialoogvenster verschijnen. Om te resetten, dient u RESET te selecteren met de ▲knop.
FILTERTIJD	De gebruikstijd van de luchtfilter wordt getoond in het menu.Als u dit uitvoert, wordt de filtertijd, die de gebruikstijd van de luchtfilter telt, gereset.Als u op de RESET knop of op de ►knop drukt, zal er een dialoogvenster verschijnen. Om de filtertijd te resetten, dient u RESET te selecteren met de ▲knop.Zie het onderdeel FILTERTIJD in het menu OPTIE (43).
TAAL	Met de ◀/►-knoppen wijzigt u de weergavetaal.Zie het onderdeel TAAL in het menu SCHERM (38).
Ga Naar Geavanceerd Menu...	Selecteer Ga naar Geavanceerd menu... op het menu en druk op de ►-knop of de ENTER-knop om het menu te gebruiken van FOTO, BEELD, INPUT, INSTELLING, SCHERM, OPTIE, NETWERK of G.B..

FOTO Menu

Vanuit het FOTO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
HELDER	Met de ▲/▼-knoppen past u de helderheid aan.Licht. ⇔ Donker
CONTRAST	Met de ▲/▼-knoppen past u het contrast aan.Sterk ⇔ Zwak
GAMMA	Met de ▲/▼-knoppen schakelt u over tussen de gamma-modi.#1 STANDAARD ⇔ #1 AANGEPAST ⇔ #2 STANDAARD ⇔ #2 AANGEPAST#6 AANGEPAST #3 STANDAARD#6 STANDAARD #3 AANGEPAST#5 AANGEPAST ⇔ #5 STANDAARD ⇔ #4 AANGEPAST ⇔ #4 STANDAARDAANGEPAST aanpassenAls u een modus selecteert waarvan de name AANGEPAST bevat en dan op de►-knop of de ENTER-knop drukt, wordt een dialoog weergegeven die u helpt bij het instellen van de modus.Deze functie is nuttig wanneer u de helderheid van bepaalde tonen wenst te wijzigen.Kies een onderdeel met de ◀/►-knoppen en pas het niveau aan met de ▲/▼-knoppen.U kunt een testpatroon weergeven om de effecten van uw aanpassingen te controleren door op de ENTER-knop te drukken. ledere keer dat u op de ENTER-knop drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen ↑Trap ⇔ Grijstonen in 15 stappen.De acht egaliseerbalken komen overeen met de acht toonniveaus van het testpatroon (Grijstonen in 9 stappen), behalve de donkerste aan de uiterste linkerkant. Indien u de 2e toon aan de linkerkant van het testpatroon wenst aan te passen, gebruikt u de egaliseerinstelbalk “1”. De donkerste toon aan de linkerkant van het testpatroon kan niet beheerst worden met een egaliseerinstelbalk.• Wanneer deze functie wordt uitgevoerd, kunnen lijnen of andere vervormingen verschijnen.

(vervolgd op volgende pagina)

FOTO Menu (vervolg)

Item Beschrijving
KLEURTEMP.	Met de ▲/▼-knoppen schakelt u tussen de kleurtemperatuurmodi.#1 HOOG STANDAARD ⇌ #1 HOOG AANGEPAST ⇌ #2 MIDDEN STANDAARD#6 HOOG HELDER-3 AANGEPAST #2 MIDDEN AANGEPAST#6 HOOG HELDER-3 STANDAARD #3 LAAG STANDAARD#5 HOOG HELDER-2 AANGEPAST #3 LAAG AANGEPAST#5 HOOG HELDER-2 STANDAARD ⇌ #4 HOOG HELDER-1 AANGEPAST ⇌ #4 HOOG HELDER-1 STANDAARDAANGEPAST aanpassenAls u een modus selecteert waarvan de name AANGEPAST bevat en dan op de ►-knop of de ENTER-knop drukt, wordt een dialoog weergegeven die u helpt bij het instellen van de AFWIJKING en de VERSTERKING van de geselecteerde modus.Met aanpassingen van de AFWIJKING verandert u de kleurintensiteit van de hele tonen van het testpatroon.Met aanpassingen van de VERSTERKING wordt voornamelijk de kleurintensiteit van de heldere kleuren van het testpatroon beïnvloed.Kies een onderdeel met behulp van de ◀/►-knoppen en pas het niveau aan met behulp van de ▲/▼-knoppen.U kunt een testpatroon weergeven om de effecten van uw aanpassingen te controleren door op de ENTER-knop te drukken. ledere keer dat u op de ENTER-knop drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen ↑——— Trap ⇌ Grijstonen in 15 stappen• Wanneer deze functie wordt uitgevoerd, kunnen lijnen of andere vervormingen verschijnen.
KLEUR	Met de ▲/▼-knoppen past u de sterkte van de hele kleur aan.Sterk. ⇌ Zwak• Dit item kan alleen worden geselecteerd voor een videosignaal, s-video-, of component videosignaal.
TINT	Met de ▲/▼-knoppen past u de tint aan.Groenachtig. ⇌ Roodachtig• Dit item kan alleen worden geselecteerd voor een videosignaal, s-video-, of component videosignaal.

(vervolgd op volgende pagina)

FOTO Menu (vervolg)

Item Beschrijving
SCHERPTE	Met de ▲/▼-knoppen past u de scherpte aan.Sterk. ⇌ ZwakEr is mogelijk wat geluid en/of het scherm kan een moment flikkeren wanneer de aanpassing wordt gedaan. Dat is geen storing.
GEHEUGEN	De projector heeft 4 geheugens voor het aanpassen van data (voor alle onderdelen in het menu FOTO).Selecteer een functie met behulp van de ▲/▼-knoppen en druk op de ▶-knop of de ENTER-knop om iedere functie uit te voeren.OPENEN-1 ⇌ OPENEN-2 ⇌ OPENEN-3 ⇌ OPENEN-4OPSLAAN-4 ⇌ OPSLAAN-3 ⇌ OPSLAAN-2 ⇌ OPSLAAN-1OPENEN-1, OPENEN-2, OPENEN-3, OPENEN-4Met de functie OPENEN worden de gegevens van het geheugen die aan het nummer in iedere functienaam zijn gekoppeld, geopend, en wordt de afbeelding automatisch ingesteld, afhankelijk van de gegevens.De functies OPENEN waarvan het gelinkte geheugen geen gegevens bevat, worden overgeslagen.Vergeet niet dat de huidige aangepaste status verloren raakt bij het laden van de gegevens. Als u de huidige aanpassingen wilt behouden, sla ze dan op voordat u de functie OPENEN uitvoert.Er kan lawaai optreden en het scherm kan een moment flikkeren wanneer de gegevens geladen worden. Dat is geen storing.U kunt de OPENEN-functie uitvoeren met behulp van de MY BUTTON. Raadpleeg het onderdeel MIJN KNOP in het menu OPTIE (44).OPSLAAN-1, OPSLAAN-2, OPSLAAN-3, OPSLAAN-4Met de functie OPSLAAN worden de huidige instelgegevens die aan het nummer in de functienaam gekoppeld zijn, in het geheugen opgeslagen.Onthoud dat de huidige gegevens die in een geheugen worden opgeslagen, verloren zullen raken wanneer u nieuwe gegevens in het geheugen laadt.

BEELD Menu

Vanuit het BEELD menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
ASPECT	Met de ▲/▼-knoppen schakelt u tussen de modi voor aspectverhouding.Voor een computersignaalNORMAAL ⇔ 4:3 ⇔ 16:9Voor een videosignaal, S-videosignaal of Component videosignaal4:3 ⇔ 16:9 ⇔ 14:9Voor geen signaal4:3 (vast)In de modus NORMAAL wordt de originele aspectverhouding van het signaal behouden.
OVERSCAN	Met de ▲/▼-knoppen past u de overscanverhouding aan.Groot (het beeld wordt verkleind) ⇔ Klein (het beeld wordt vergroot)Dit item kan alleen worden geselecteerd voor een videosignaal, s-video-, of component videosignaal.Wanneer de aanpassing te groot is, kan een zekere vervorming optreden in het framegebied van de afbeelding. Pas in zulke gevallen aan tot klein.
V POSIT	Met de ▲/▼-knoppen past u de verticale positie aan.Naar boven ⇔ Naar onderAls u de verticale positie te veel aanpast, kan het beeld gestoord worden. Als dat gebeurt, stel dan de verticale positie opnieuw in tot de standaardinstelling.Als u op de RESET-knop drukt wanneer de V POSIT is geselecteerd, zal de standaardwaarde van de V POSIT opnieuw worden ingesteld.Wanneer deze functie wordt uitgevoerd met een videosignaal, s-videosignaal of component videosignaal, hangt het bereik van deze instelling af van de instelling bij OVERSCAN (hierboven). Het is niet mogelijk een aanpassing te doen wanneer de OVERSCAN is ingesteld op 10.

(vervolgd op volgende pagina)

BEELD Menu (vervolg)

Item Beschrijving
H POSIT	Met de ▲/▼-knoppen stelt u de horizontale positie in.Links ⇔ RechtsAls u de horizontale positie te veel aanpast, kan het beeld gestoord worden. Als dat gebeurt, stel dan de horizontale positie opnieuw in tot de standaardinstelling.Als u op de RESET-knop drukt wanneer de H POSIT is geselecteerd, zal de standaardwaarde van de H POSIT opnieuw worden ingesteld.Wanneer deze functie wordt uitgevoerd met een videosignaal, s-videosignaal of component videosignaal, hangt het bereik van deze instelling af van de instelling bij OVERSCAN (31). Het is niet mogelijk een aanpassing te doen wanneer de OVERSCAN is ingesteld op 10.
H FASE	Gebruik de ▲/▼-knoppen om de horizontale fase aan te passen om geflikker weg te werken.Rechts ⇔ LinksDit item kan alleen worden geselecteerd voor een computersignaal of een component videosignaal.
H SIZE	Met de ▲/▼-knoppen stelt u de horizontale positie in.Groot ⇔ KleinDit item kan alleen worden geselecteerd voor een computersignaal.Wanneer de aanpassing te groot is, wordt de afbeelding mogelijk niet correct weergegeven. In een dergelijk geval, stelt u de aanpassing opnieuw in door op de RESET-knop te drukken gedurende deze handeling.
AUTOM.AANPAS.UITVOEREN	Voer dit onderdeel uit om de automatische aanpassingsfunctie uit te voeren.Voor een computersignaalDe verticale positie, de horizontale positie en de horizontale fase (31, 32) zullen automatisch worden aangepast. Zorg dat het toepassingenscherm op de maximale grootte is ingesteld voordat u deze functie probeert. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helder beeld om aan te passen.Voor een videosignaal en s-videosignaalHet meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanneer AUTO wordt geselecteerd voor het puntje VIDEO FORMAT in het INPUT-menu (34). De verticale en horizontale positie worden automatisch ingesteld op de standaardwaarde.Voor een component video-signaalDe verticale positie, horizontale positie en de horizontale fase zullen automatisch op hun standaardwaarde worden ingesteld.De automatische instelling duurt ongeveer 10 seconden. Let op, dit werkt mogelijk niet goed met sommige input. Wanneer deze functie wordt uitgevoerd voor een videosignaal, kunnen bepaalde extra's, zoals een lijn, buiten de afbeelding verschijnen.De onderdelen aangepast door deze functie kunnen variëren wanneer FIJN of SCHAKEL UIT wordt geselecteerd voor het AUTOM.REGEL.-onderdeel van het puntje SERVICE in het OPTIE-menu (45).

INPUT Menu

Vanuit het INPUT menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
PROGRESSIEF	Met de ▲/▼-knoppen schakelt u tussen de voortgangsmodus.TELEVISIE ⇔ FILM ⇔ SCHAKEL UIT↑↓↓↓↓↓Deze functie wordt alleen uitgevoerd bij een geïnterlinieerd signaal dat binnenkomt via de VIDEO of S-VIDEO ingang en bij 525i (480i) of 625i (576i) signalen die binnenkomen via de COMPONENT VIDEO ingang.Wanneer TELEVISIE of FILM wordt geselecteerd, zal de schermafbeelding scherp zijn. Met FILM worden aangepassingen gemaakt voor het 2-3 Pulldown-conversiesysteem. Dat kan echter een bepaalde fout veroorzaken (bijvoorbeeld kartelige randen) van de afbeelding voor een snel bewegend object. In zulke gevallen selecteert u SCHAKEL UIT, ook al verliest de schermafbeelding dan haar scherpte.
VIDEO NR	Met de ▲/▼-knoppen schakelt u tussen de ruisreductiemodi te schakelen.HOOG ⇔ GEMIDDELD ⇔ LAAG↑↓↓↓↓↓↓↓Deze functie wordt alleen uitgevoerd bij een signaal dat binnenkomt via de VIDEO of S-VIDEO ingang en bij 525i (480i) of 625i (576i) signalen die binnenkomen via de COMPONENT VIDEO ingang.Wanneer deze functie te veel is, kan dat een zekere degradatie van het beeld veroorzaken.
KLEURVARIATIE	Via de ▲/▼-knoppen schakelt u tussen de modi voor de kleurruimte.AUTO ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601↑↓↓↓↓↓↓↓↓Dit onderdeel kan enkel worden geselecteerd voor een computersignaal of een componentvideosignaal behalve een SCART RGB-signaal.Met de modus Automatisch wordt de optimale modus automatisch geselecteerd.Het is mogelijk dat de handeling Automatisch bij sommige signalen niet goed werkt. In een dergelijk geval is het misschien een goed idee om een geschikte modus te kiezen, anders dan AUTO.
COMPONENT	Via de ▲/▼-knoppen wordt er geschakeld tussen de functies van de COMPONENT (Y, C_B/P_B , C_R/P_R )-poort.COMPONENT ⇔ SCART RGBWanneer de SCART RGB is geselecteerd, zullen de COMPONENT-(Y, C_B/P_B , C_R/P_R ) en VIDEO-poorten dienst doen als een SCART RGB-poort. Een SCART-kabel is vereist voor een SCART RGB-invoer naar de projector. Raadpleeg het onderdeel TECHNISCH voor meer informatie.

(vervolgd op volgende pagina)

INPUT Menu (vervolg)

Item Beschrijving
VIDEO FORMAT	Het videoformaat voor de S-VIDEO-poort en de VIDEO-poort kan worden ingesteld.(1) Gebruik de ◀/►-knappen om de invoerpoort te selecteren.(2) Via de ▲/▼-knappen wordt er geschakeld tussen de modi voor videoformaat.AUTO ⇔ NTSC ⇔ PAL ⇔ SECAM [→ N-PAL ⇔ M-PAL ⇔ NTSC4.43 ↻]• Dit onderdeel wordt enkel uitgevoerd voor een videosignaal van een VIDEO-poort of een S-VIDEO-poort.• Met de modus AUTO wordt de optimale modus automatisch geselecteerd.• Het is mogelijk dat de handeling AUTO niet goed werkt voor sommige signalen. Als het beeld onstabiel wordt (bv. een onregelmatig beeld, weinig kleur), selecteer dan de modus in overeenstemming met het invoersignaal.
STILZETTEN	Schakel de functie Stilzetten in/uit voor elke poort.(1) Gebruik de ▲/▼-knappen om een van de volgende poorten te selecteren.COMPUTER (IN)1 ⇔ COMPUTER (IN)2 (2) Gebruik de ◀/►-knappen om de functie Stilzetten in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UIT• Dit onderdeel kan enkel worden uitgevoerd op een signaal met een verticale frequentie van 50 tot 60 Hz.• Wanneer SCHAKEL IN is geselecteerd, worden bewegende beelden vloeiender weergegeven.• Deze functie kan een zekere degradatie van het beeld veroorzaken. Selecteer in een dergelijk geval SCHAKEL UIT.
COMPUTER-IN	Het computerinvoersignaal voor de COMPUTER IN1- en IN2-poorten kan worden ingesteld.(1) Gebruik de ◀/►-knappen om de invoerpoort te selecteren die moet worden ingesteld.COMPUTER (IN)1 ⇔ COMPUTER (IN)2 (2) Gebruik de ◀/►-knappen om het computerinvoersignaaltype te selecteren.SYNC OP G SCHAKEL IN ⇔ SYNC OP G SCHAKEL UITWanneer u SYNC OP G SCHAKEL IN selecteert, kunt u een Sync op G-signaal ontvangen.• Wanneer SYNC OP G SCHAKEL IN wordt geselecteerd, is het mogelijk dat het beeld wordt vervormd door bepaalde invoersignalen. In dat geval verwijdert u eerst de signaalconnector en selecteert u SYNC OP G SCHAKEL UIT in het menu voordat u het signaal opnieuw verbindt.

(vervolgd op volgende pagina)

INPUT Menu (vervolg)

Item Beschrijving

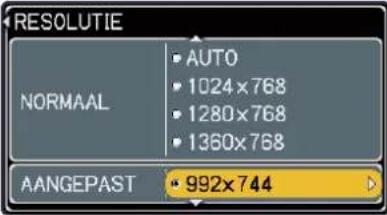

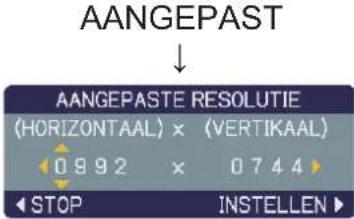

RESOLUTIE	De resolutie voor de COMPUTER IN1- en IN2-invoersignalen kunnen worden ingesteld op deze projector.(1) Selecteer in het INPUT menu de RESOLUTIE d.m.v. de ▲/▼-knoppen en druk op de ▶-knop.Het RESOLUTIE-menu zal worden weergegeven.(2) Selecteer in het RESOLUTIE-menu de resolutie die u wenst weer te geven d.m.v. de ▲/▼-knoppen.Door AUTO te selecteren zal een geschikte resolutie voor het invoersignaal worden ingesteld.(3) NORMAALDoor op de ▶-knop of de ENTER-knop te drukken bij het selecteren van een NORMAAL-resolutie, zullen de horizontale en verticale posities, de klokfase en de horizontale grootte automatisch worden aangepast en zal automatisch een aspectverhouding worden geselecteerd.(3) AANGEPAST(3)-1 Om een aangepaste resolutie in te stellen, gebruikt u de ▲/▼-knoppen om AANGEPAST te selecteren en het vak AANGEPASTE RESOLUTIE zal worden weergegeven. Selecteer de horizontale (HORIZONTAAL) en verticale (VERTIKAAL) resoluties met de ▲/▼/◀/▶-knoppen.Er bestaat geen garantie dat deze functie correct zal werken voor elke resolutie.(3)-2 Om de instellingen te bewaren, plaats de cursor op het uiterst rechtse cijfer en druk op de ▶-knop.De horizontale en verticale posities, de klokfase en de horizontale grootte zullen automatisch worden aangepast.(3)-3 Om terug te keren naar de vorige resolutie zonder de wijzigingen te bewaren, plaats de cursor op het uiterst linkse cijfer en druk op de ◀-knop.Het scherm zal dan terugkeren naar het RESOLUTIE-menu, waarin de vorige resolutie wordt weergegeven.• Voor sommige afbeeldingen zou deze functie minder goed kunnen werken.

INSTELLING Menu

Vanuit het INSTELLING menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

MENU [COMPUTER 1]		KIEZEN
FOTO	D-ZOOM	100
BEELD	D-SHIFT V	+0
INPUT	D-SHIFT H	+0
INSTEERING	KEYSTONE(2)	+0
SCHERM	STIL FUNCTIE	NORMAAL
OPTIE	SPIEGEL	NORMAAL
NETWERK	VOLUME	16
C.B.	LUIDSPREKER	SCHAKEL IN
SNEL MENU	AUDIO

Item Beschrijving
D-ZOOM	Met de ▲/▼-knoppen kan de zoom worden geregeld.Groot ⇔ Klein
D-SHIFT V	Met de ▲/▼-knoppen kan de verticale beeldpositie worden geregeld.Hoger ⇔ LagerDeze functie is niet beschikbaar als D-ZOOM is ingesteld op 100 (volledig scherm) via het bijbehorende dialoogvenster.
D-SHIFT H	Met de ▲/▼-knoppen kan de horizontale beeldpositie worden geregeld.Rechts ⇔ LinksDeze functie is niet beschikbaar als D-ZOOM is ingesteld op 100 (volledig scherm) via het bijbehorende dialoogvenster.
KEYSTONE ↙	Via de ▲/▼-knoppen wordt de verticale keystonevervorming gecorrigeerd.Verklein het beeld aan de bovenkant ⇔ Verklein de onderkant van het beeldHet verstelbare bereik van deze functie zal variëren naargelang het type van invoersignaal. Voor sommige invoer is het mogelijk dat deze functie niet goed werkt.Deze functie zal niet beschikbaar zijn wanneer de Transitiedetector aan staat (51).
STIL FUNCTIE	Met de ▲/▼-knoppen wordt de modus STIL FUNCTIE in/uitgeschakeld.KRACHTIG ⇔ NORMAALWanneer NORMAAL is geselecteerd, worden akoestisch geluid en schermhelderheid verminderd.
SPIEGEL	Via de ▲/▼ knoppen wordt de mirrorstatus gewijzigd. NORMAAL ⇔ H:INVERT ⇔ V:INVERT ⇔ H&V:INVERTAls de Transitiedetector op SCHAKEL IN staat en de SPIEGEL-status wordt gewijzigd, zal het Transitiedetectoralarm (51) worden weergegeven wanneer de projector wordt herstart nadat de power-knop is uitgeschakeld.
VOLUME	Met de ▲/▼-knoppen wordt het volume aangepast.Hoog ⇔ Laag

(vervolgd op volgende pagina)

INSTELLING Menu (vervolg)

Item Beschrijving
LUIDSPREKER	Met de ▲/▼-knoppen wordt de ingebouwde luidspreker in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL UIT is geselecteerd, werkt de ingebouwde luidspreker niet.

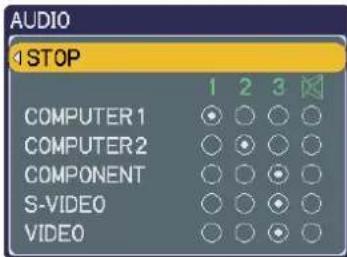

AUDIO	Om de audiopoorten toe te wijzen.(1) Kies een beeldinvoerpoort d.m.v. de ▲/▼-knoppen.STOP ⇔ COMPUTER(IN)1 ⇔ COMPUTER (IN)2VIDEO ⇔ S-VIDEO ⇔ COMPONENT(2) Selecteer de audiopoort die moet worden vergrendeld met de invoerpoort d.m.v. de ◀/►-knoppen.1 ⇔ 2 ⇔ 3 ⇔ Wanneer xis geselecteerd voor invoer, zal de audio niet worden uitgevoerd als de invoer werd gekozen als weergavebron.Wanneer xis ingesteld op de VIDEO, S-VIDEO of COMPONENT poort, zal G.B. (Closed Caption) automatisch worden ingeschakeld indien G.B. is ingesteld op AUTO via de instelling WEERGEVEN in het G.B. menu en indien het signaal dat via de geselecteerde poort binnenkomt de G.B. functie ondersteunt (60).

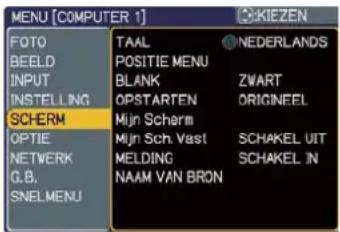

SCHERM Menu

Vanuit het SCHERM menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
TAAL	Met de ▲/▼-knoppen wordt de taal van het OSD (On Screen Display - weergave op het scherm) gewijzigd.ENGLISH ⇔ FRANÇAIS ⇔ DEUTSCH ⇔ ESPAÑOL ⇔ ITALIANO↑↓TÜRKÇE↑↓NORSK↑↓POLSKI↑↓NEDERLANDS↑↓SUOMI↑↓PORTUGUÊS↑↓PYССКИЙ ⇔ SVENSKA ⇔ 한글 ⇔ 繁體中文 ⇔ 簡体中文 ⇔ 日本語
POSITIE MENU	Via de ▲/▼/◄/►-knoppen wordt de menupositie aangepast.Om de bewerking te stoppen, druk op deMENU-knop op de afstandsbediening of doe niets meer gedurende ongeveer 10 seconden.
BLANK	Via de ▲/▼-knoppen wordt de modus voor het BLANK-scherm gewijzigd.Het BLANK-scherm is een scherm voor de tijdelijke blanco-functie(23). Het wordt weergegeven door op deBLANK-knop te drukken.Mijn Scherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ Zwart↑
	Mijn Scherm
	ORIGINEEL Scherm
	BLAUW, WIT,ZWART
	• Om inbranding te voorkomen, zal het Mijn Scherm of ORIGINEEL-scherm na enkele minuten in het gewone zwarte scherm veranderen.

(vervolgd op volgende pagina)

SCHERM Menu (vervolg)

Item Beschrijving
OPSTARTEN	Met de ▲/▼-knoppen wordt de opstartschermmodus gewijzigd. Het opstartscherm is een scherm dat wordt weergegeven wanneer er geen (geschikt) signaal wordt gedetecteerd.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHAKEL UIT
	Mijn Scherm
	ORIGINEEL Scherm
	SCHAKEL UIT Gewo
	• Om inbranding te voorkomen, zal het Mijn Scherm of ORIGINEEL-scherm veranderen in het BLANK scherm (38) na enkele minuten. Als ook het BLANK scherm het Mijn Scherm of ORIGINEEL is, zal het gewone zwarte scherm in de plaats worden gebruikt.• Wanneer SCHAKEL IN is geselecteerd voor het Mijn Scherm PASWOORD of VEILIGHEID van item in het OPTIE-menu (48), wordt OPSTARTEN vastgezet op Mijn Scherm.

(vervolgd op volgende pagina)

SCHERM Menu (vervolg)

Item Beschrijving
Mijn Scherm	Met dit item kunt u een beeld vastleggen om te gebruiken als Mijn Scherm-beeld dat kan worden gebruikt het BLANK scherm en het OPSTARTEN-scherm. Geef het beeld weer dat u wilt vastleggen voordat u de volgende procedure uitvoert.1. Door dit item te selecteren, wordt een dialoogschem weergegeven met de naam "Mijn Scherm". U zal gevraagd worden of u een beeld wilt vastleggen vanaf het huidige scherm.Wacht totdat het beeld wordt weergegeven en druk op de ENTER-knop wanneer het beeld wordt weergegeven. Het beeld zal bevriezen en het venster voor vastleggen zal verschijnen.Om de bewerking te stoppen, drukt u op de RESET- of ESC-knop op de afstandsbediening.2. Met de ▲/▼/◄/►-knoppen stelt u de positie van het venster bij.Verplaats het venster naar de positie van het beeld dat u wilt gebruiken.Het venster kan mogelijk niet worden verplaatst bij sommige invoersignalen.Druk op de ENTER-knop om met de registratie te beginnen.Om het scherm te herstellen en naar de vorige dialoog terug te keren, drukt u op de RESET-knop of op de ESC-knop.De registratie duurt enkele minusten.Wanneer de registratie is voltooid, worden het geregistreerde scherm en het volgende bericht gedurende een paar seconden weergegeven:"Mijn Scherm registratie is afgesloten."Als de registratie mislukt is, wordt het volgende bericht weergegeven:"Er is een capture-fout opgetreden. Probeer opnieuw."• Deze functie kan niet worden geselecteerd wanneer SCHAKEL IN is geselecteerd in het item Mijn Sch. Vast (hieronder).• Deze functie kan niet worden geselecteerd wanneer SCHAKEL IN is geselecteerd voor het item PASWOORD of VEILIGHEID voor Mijn Scherm in het OPTIE-menu (48).
Mijn Sch. Vast	Via de ▲/▼-knoppen wordt de vergrendelingsfunctie van Mijn Scherm in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN wordt geselecteerd, is het item Mijn Scherm vergrendeld. Gebruik deze functie om het huidige Mijn Scherm te beveiligen.• Deze functie kan niet worden geselecteerd wanneer SCHAKEL IN is geselecteerd in het item PASWOORD of VEILIGHEID voor Mijn Scherm in het OPTIE-menu (48).

(vervolgd op volgende pagina)

SCHERM Menu (vervolg)

Item Beschrijving
MELDING	Via de ▲/▼-knoppen wordt de berichtfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, werkt de volgende berichtfunctie. “AUTO IN ACTIE” terwijl“GEEN INGANGSSIGNAAL”“SYNC IS BUITEN BEREIK”“Zoeken....” automatisch wordt aangepast, terwijl wordt gezocht naar de invoer “BEZIG MET ZOEKEN...” terwijl een invoersignaal wordt gedetecteerd. De indicatie van het invoersignaal weergegeven door te wijzigen De indicatie van de aspectverhouding weergegeven door te wijzigen De indicatie van de BEELD MODUS weergegeven door te wijzigen De indicatie van GEHEUGEN weergegeven door te wijzigen De indicatie van "BEVRIES" en "II" terwijl het scherm in de BEVRIES-modus staat.• Als de projector naar de BEVRIES-modus overschakelt terwijlSCHAKEL UIT is geselecteerd, wordt het beeld op het scherm zonder bericht stilgezet, wat geen storing is. (23)
NAAM VAN BRON	Elke ingangspoort voor deze projector kan een naam krijgen.(1) Gebruik de ▲/▼-knoppen op hetSCHERM-menu om de NAAM VAN BRON te selecteren en druk op de ▶-knop. Het NAAM VAN BRON-menu zal worden weergegeven.(2) Gebruik de ▲/▼-knoppen op het NAAM VAN BRON-menu om de te benoemen poort te selecteren en druk op de ▶-knop. De rechterzijde van het menu is leeg totdat er een naam wordt opgegeven. Het NAAM VAN BRON-dialoogvenster zal worden weergegeven.(3) De huidige naam zal worden weergegeven op de eerste regel. Gebruik de ▲/▼/◀/▶-knoppen en de ENTER- of INPUT-knop om tekens te selecteren en in te voeren. De RESET-knop kan gebruikt worden om 1 teken per keer te wissen. Als u de cursor naar VERWIJDEREN of ALLES WISSEN beweegt op het scherm en de ENTER- of INPUT-knop indrukt, zullen 1 of alle tekens worden gewist. De naam kan maximum 16 tekens bevatten.(4) Om een reeds ingevoerd teken te wijzigen, drukt u op de ▲-knop om de cursor naar de eerste regel te verplaatsen en gebruikt u de ◀/▶-knoppen om de cursor op het teken te plaatsen dat moet worden gewijzigd.Nadat de ENTER- of INPUT-knop is ingedrukt, wordt het teken geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (3) hierboven.(5) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER- of INPUT-knop. Om terug te keren naar de vorige naam zonder de wijzigingen op te slaan, verplaatst u de cursor naar ANNULEREN op het scherm en drukt u op de ENTER- of INPUT-knop.

OPTIE Menu

Vanuit het OPTIE menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren, met uitzondering van de onderdelen LAMPTIJD en FILTERTIJD. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
AUTOM. ZOEKEN	Via de ▲/▼-knoppen wordt de automatische signaalzoekfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITAls SCHAKEL IN is geselecteerd, gaat detectie van geen signaal automatisch via de ingangspoorten in de onderstaande volgorde. Het zoeken wordt bij de huidige poort aangevangen. Wanneer er dan invoer wordt gedetecteerd, zal de projector stoppen met zoeken en het beeld weergeven.
AUTO AAN	Met de ▲/▼-knoppen wordt de AUTO AAN-functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer dit op SCHAKEL IN ingesteld staat, zal de lamp in de projector automatisch worden ingeschakeld zonder de gebruikelijke procedure (16), enkel wanneer de projector stroom krijgt nadat de stroom werd onderbroken terwijl de lamp aanstond.Deze functie werkt niet zolang er stroom naar de projector is gegaan terwijl de lamp uit is.Nadat de lamp werd ingeschakeld met de functie AUTO AAN en als er geen invoer of geen handelingen worden gedetecteerd gedurende ongeveer 30 minuten, dan wordt de projector uitgeschakeld, zelfs als de functie AUTO UIT (43) is uitgeschakeld.

(vervolgd op volgende pagina)

OPTIE Menu (vervolg)

Item Beschrijving
AUTO UIT	Via de ▲/▼-knoppen wordt de tijd ingesteld waarna de projector automatisch wordt uitgeschakeld.Lang (max. 99 minuten) ⇔ Kort (min.0 minuten = SCHAKEL UIT) Wanneer de tijd wordt ingesteld op 0, wordt de projector niet automatisch uitgeschakeld.Wanneer de tijd wordt ingesteld tussen 1 en 99 en wanneer de verstreken tijd zonder een signaal of met een ongeschikt signaal de ingestelde tijd bereikt, zal de projectorlamp worden uitgeschakeld.Als één van de knoppen van de projector of de afstandsbediening wordt ingedrukt of één van de commando's (behalve ophaalcommando's) wordt overgedragen naar de CONTROL-poort tijdens de overeenkomstige tijd, dan zal de projector niet worden uitgeschakeld.Zie het gedeelte “De projector uitzetten” (17).
LAMPTIJD	De lamptijd is de gebruikstijd van de lamp sinds de laatste herinstelling. Hij wordt weergegeven in het OPTIE menu.Als u op de RESET-knop of op de ►-knop duwt, komt er een dialoog tevoorschijn.Om de lamptijd te resetten, selecteert u RESET met de ▲-knop.RESET ⇔ ANNULERENReset de lamptijd alleen wanneer u de lamp hebt vervangen, om de juiste informatie over de lamp weer te geven.Voor het vervangen van de lamp, zie het gedeelte "De lamp vervangen" (61).
FILTERTIJD	De filtertijd is de gebruikstijd van de filter sinds de laatste herinstelling. Hij wordt weergegeven in het OPTIE menu.Als u op de RESET-knop of op de ►-knop drukt, verschijnt een dialoogvenster.Om de filtertijd te resetten, selecteert u RESET door de ▲-knop in te drukken.RESET ⇔ ANNULERENReset de filtertijd alleen wanneer u de luchtfilter hebt schoongemaakt of vervangen, om de juiste informatie over de luchtfilter weer te geven.Voor het vervangen van de luchtfilter, zie het gedeelte "Het luchtfilter onderhouden" (63).

(vervolgd op volgende pagina)

OPTIE Menu (vervolg)

Item Beschrijving
MIJN KNOP	Dit item dient om één van de volgende functies toe te wijzen aan MY BUTTON 1 en 2 op de afstandsbediening (6).Kies eerst 1 of 2 in het menu MIJN KNOP d.m.v. de ◀/►-knop. Wijs vervolgens d.m.v. de ▲/▼-knoppen één van de volgende functies toe aan de gekozen knop.COMPUTER1: Stelt de poort in op COMPUTER IN1.COMPUTER2: Stelt de poort in op COMPUTER IN2.COMPONENT: Stelt de poort in op COMPONENT (Y, CB/PB, CR/PR).S-VIDEO: Stelt de poort in op S-VIDEO.VIDEO: Stelt poort in op VIDEO.INFORMATIE: Toont de INPUT-INFORMATIE-46) of NETWERK-INFORMATIE-59) of niets.De weergegeven dialoog verspringt elke keer als op MY BUTTON wordt gedrukt.Wanneer een ingangssignaal wordt gevonden:INPUT-INFORMATIE-→NETWERK-INFORMATIE-→SCHAKEL UITWanneer geen ingangssignaal wordt gevonden:NETWERK-INFORMATIE-⇔SCHAKEL UITGEHEUGEN: Laadt één van opgeslagen aanpassingsgegevens (30).Wanneer meer dan één gegeven wordt opgeslagen, verandert de instelling telkens als MY BUTTON wordt ingedrukt.Wanneer geen gegevens worden opgeslagen in het geheugen, verschijnt het dialoogvenster "Geen opgeslagen data".Wanneer de huidige instelling niet in het geheugen is opgeslagen, verschijnt het dialoogvenster zoals rechts afgebeeld.Als u de huidige instelling wilt behouden, drukt u op de ◀-knop om het scherm te verlaten. Anders zal het laden van gegevens de huidige ingestelde waarde overschrijven.BEELD MODUS: Verandert de BEELD MODUS (26).FILTERRESET: Geeft het dialoogvenster voor de resetbevestiging van de filtertijd weer (43).VOLUME+: Verhoog het volume.VOLUME-: Verlaag het volume.AV DEMPEN: Zet het beeld en audio aan/uit.e-SHOT: Geeft het e-SHOT-menu weer (58).
SERVICE	Door dit item te selecteren wordt het menu SERVICE weergegeven.Selecteer een item d.m.v.-▲/▼knoppen, en druk op de ►- knop of de ENTER-knop om het item uit te voeren.VENTI SNELHEID ⇔ AUTOM.REGEL. ⇔ GEEST ⇔ FILTERMELDING ⇔ TOETSENSLOT ⇔ FOCUSVERGRFABRIEKSRESET ⇔ INFORMATIE ⇔ AFSTAND. FREQUENTIE ⇔ AFSTAND. ONTVANGER

(vervolgd op volgende pagina)

OPTIE Menu (vervolg)

Item Beschrijving
SERVICE (vervolg)	VENTI SNELHEIDMet de ▲/▼-knoppen wordt de rotatiesnelheid van de koelventilatoren ingesteld. De HOOG-modus wordt gebruikt voor hoogland e.d. Merk op dat de projector meer geluid maakt wanneer HOOG is ingesteld.HOOG ⇌ NORMAAL
	AUTOM. REGELVia de ▲/▼-knoppen kan één van de modi worden geselecteerd. Wanneer SCHAKEL UIT is geselecteerd, zullen H/V POSIT, H SIZE en H FASE worden ingesteld op hun standaardwaarden indien de automatische instelfunctie wordt uitgevoerd.FIJN ⇌ SNEL ⇌ SCHAKEL UIT[IMAGE]FIJN: Fijnere afstelling incl. H SIZE-aanpassing.SNEL: Snellere afstelling, H SIZE instellen op voorbewerkte gegevens voor het invoersignaal.Afhankelijk van de omstandigheden, zoals invoerbeeld, signaalkabel naar de projector, omgeving rond de projector, enz., zou de automatische aanpassing niet correct kunnen werken. Kies in dat geval SCHAKEL UIT om de automatische aanpassing uit te schakelen en de aanpassing handmatig te maken.
	GEEST1. Selecteer een kleurelement voor geest met de◀/►-knoppen.2. Pas het geselecteerde element aan met de▲/▼-knoppen om geest te laten verdwijnen.
	FILTERMELDINGGebruik de ▲/▼-knop om de timer in te stellen voor het interval om de melding voor het schoonmaken van de luchtfilter weer te geven.50h ⇌ 100h ⇌ 200h ⇌ 300h ⇌ 400h ⇌ 500hSCHAKEL UIT ⇌ 800h ⇌ 700h ⇌ 600h↔Na een item te hebben gekozen behalve SCHAKEL UIT, zal het bericht “HERINNERING *** UUR IS VOORBIJ NA DE LAATSTE FILTER CONTROLE” verschijnen nadat de timer de intervaltijd ingesteld door deze functie, bereikt (68).Wanneer SCHAKEL UIT is gekozen, zal het bericht niet verschijnen. Gebruik deze functie om het luchtfilter schoon te houden, door de geschikte tijd in te stellen naargelang de omgeving van deze projector.Controleer en maak de filter regelmatig schoon, zelfs wanneer er geen bericht verschijnt. Als het luchtfilter verstopt raakt door stof e.d., stijgt de binnentemperatuur, wat kan leiden tot een storing in de projector of een verkorting van de levensduur van de projector.Wees voorzichtig met de bedrijfsomgeving van de projector en de toestand van het luchtfilter.

OPTIE Menu (vervolg)

Item Beschrijving
SERVICE (vervolg)	TOETSENSLOTMet de ▲/▼-knoppen schakelt u de functie toetsenslot in/uit. Wanneer SCHAKEL IN worden geselecteerd, worden de knoppen op de projector vergrendeld, behalve de STANDBY/ON-knop.SCHAKEL IN ⇔ SCHAKEL UITGebruik dit om misbruik of per ongeluk aanraken te voorkomen.Deze functie heeft geen enkel effect op de afstandsbediening.
	FOCUSVERGRGebruik de ▲/▼ knoppen om de vergrendeling van de scherpstelling aan/uit te zetten. Wanneer SCHAKEL IN is geselecteerd, zullen de FOCUS +/-knoppen op de afstandsbediening en de projector zelf niet meer werken.SCHAKEL IN ⇔ SCHAKEL UITU kunt deze functie gebruiken om grappenmakerij te voorkomen en om te voorkomen dat deze instelling per ongeluk veranderd wordt.
	AFSTAND. ONTVANGER(1) Selecteer een sensor voor de afstandsbediening met de ▲/▼ knoppen. 1:VOOR ⇔ 2:BOVEN(2) Schakel de instelling om met de ENTER of INPUT knop.□ (uit) ⇔ ☑(Saan)De ene sensor kan niet worden uitgeschakeld wanneer de andere al uit staat. Er moet altijd minstens één sensor ingeschakeld zijn.
	AFSTAND. FREQUENTIEGebruik de ▲/▼ knop-om de afstandssensorinstelling van de rrojector te wijzigen.1:NORMAAL ⇔ 2:HOOG Aangevinkte items staan aan. Als standaardinstellingaf fabriek staan voor allebei 1:NORMAAL en 2:HOOG aan. Als de afstandsbediening niet goed werkt, stel u dit in op enkel 1 of op enkel 2 (15).Geen van beide kan worden uitgeschakeld op hetzelfde moment.
	INFORMATIEDoor dit item te selecteren wordt een dialoogvenster weergegeven genaamd "INPUT -INFORMATIE-. Het toont de informatie over de huidige invoer. Het bericht "STILZETTEN" in het dialoogvenster betekent dat de vergrendelingsfunctie werkt (34).Dit item kan niet worden geselecteerd voor geen signaal en sync uit.
	FABRIEKSRESETDoor RESET te selecteren d.m.v. de ▲-knop voert u deze functie uit. Door deze functie zullen alle items in alle menu's terugkeren naar hun oorspronkelijke instelling. Merk op dat de items LAMPTIJD, FILTERTIJD, TAAL, VEILIGHEID en NETWERK niet worden gereset. RESET ⇔ ANNULEREN

(vervolgd op volgende pagina)

OPTIE Menu (vervolg)

Item Beschrijving
VEILIGHEID	Deze projector is uitgerust met beveiligingsfuncties. Gebruikersregistratie is vereist alvorens de beveiligingsfuncties kunnen gebruikt worden. Neem contact op met uw lokale verdeler.
	1. Veiligheidsfuncties gebruiken1.1 Het PASWOORD invoeren1.1-1 Gebruik de ▲/▼-knoppen in het OPTIE-menu om VEILIGHEID te selecteren en druk op de ▶-knop. Het vak VOER PASWOORD IN zal verschijnen.Het PASWOORD ingesteld in de fabriek is 4910.Dit PASWOORD kan worden gewijzigd (1.2 Het PASWOORD wijzigen (hieronder)).• Het wordt sterk aanbevolen het standaard-PASWOORD af fabriek zo snel mogelijk te wijzigen.1.1-2 Gebruik de ▲/▼/◀/▶-knoppen om het geregistreerde PASWOORD in te voeren.Beweeg de cursor naar de rechterkant van het vak VOER PASWOORD IN en druk op de ▶-knop om het menu VEILIGHEID weer te geven.Als een onjuist PASWOORD wordt ingevoerd, zal het vak VOER PASWOORD IN opnieuw verschijnen. Als er 3 maal een onjuist PASWOORD wordt ingevoerd, zal de projector zichzelf uitschakelen. Nadien zal de projector afsluiten telkens een onjuist PASWOORD wordt ingevoerd.1.2 Het PASWOORD wijzigen1.2-1 Gebruik de ▲/▼-knoppen in het menu VEILIGHEID om VEILIGH. PASW. VERANDEREN te selecteren en druk op de ▶-knop om het vak VOER NIEUW PASWOORD IN weer te geven.1.2-2 Gebruik de ▲/▼/◀/▶-knoppen om het nieuwe PASWOORD in te voeren.1.2-3 Beweeg de cursor naar de rechterzijde van het vak VOER NIEUW PASWOORD IN en druk op de ▶-knop om het vak OPNIEUW NIEUW PASWOORD weer te geven, en voer hetzelfde PASWOORD opnieuw in.1.2-4 Beweeg de cursor naar de rechterzijde van de het vak OPNIEUW NIEUW PASWOORD en druk op de ▶-knop en het vak NOTEER NIEUW PASWOORD zal ongeveer 20 seconden worden weergegeven. Noteer het PASWOORD binnen die tijd.Druk op de ENTER-knop om het vak NOTEER NIEUW PASWOORD te sluiten.• Vergeet uw PASWOORD niet.

OPTIE Menu (vervolg)

Item Beschrijving
VEILIGHEID (vervolg)	1.3 Indien u uw PASWOORD bent vergeten1.3-1 Volg de procedure in 1.1-1 om het vak VOER PASWOORD IN weer te geven.1.3-2 Terwijl het vak VOER PASWOORD IN wordt weergegeven, houdt u de RESET-knop ongeveer 3 seconden ingedrukt of houdt u de INPUT-knop en de ►-knop op de projector ongeveer 3 seconden ingedrukt.De Code gevraagd van 10 cijfers zal worden weergegeven.Als er gedurende ongeveer 55 seconden niks met de knoppen wordt ingegeven terwijl de Code gevraagd wordt weergegeven, dan zal het menu afgesloten worden. Herhaal indien nodig het proces van 1.3-1.1.3-3 Contacteer uw verdeler met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie werd bevestigd.
	2. De PASWOORD-functie van Mijn Scherm gebruikenDe PASWOORD-functie van Mijn Scherm kan worden gebruikt om toegang te verbieden tot de Mijn Scherm-functie en om te voorkomen dat het huidig geregistreerde Mijn Scherm-beeld wordt overschreven.2.1 De functie Mijn Scherm PASWOORD inschakelen2.1-1 Gebruik de ▲/▼-knoppen in het menu VEILIGHEID om het Mijn Scherm PASWOORD te selecteren en druk de ►-knop in om het Mijn Scherm PASWOORD aan/uit-menu weer te geven.2.2 Het PASWOORD instellen2.2-1 Geef het Mijn Scherm PASWOORD aan/uit-menuweer d.m.v. de procedure in 2.1-1.2.2-2 Gebruik de ▲/▼-knoppen in het Mijn Scherm PASWOORD aan/uit-menu om SCHAKEL IN te selecteren.Het vak VOER PASWOORD IN (klein) zal worden weergegeven.2.2-3 Gebruik de ▲/▼/◄/►-knoppen om het PASWOORD in te voeren.Beweeg de cursor naar de rechterkant van het vak VOER PASWOORD IN (klein) en druk op de ►-knop om het vak OPNIEUW PASWOORD weer te geven. Voer hetzelfde PASWOORD opnieuw in.

(vervolgd op volgende pagina)

OPTIE Menu (vervolg)

Item Beschrijving
VEILIGHEID (vervolg)	2.2-4 Beweeg de cursor naar de rechterzijde van het vak OPNIEUW PASWOORD en druk op de ►-knop om het PASWOORD ongeveer 20 seconden weer te geven. Noteer het PASWOORD binnen die tijd. Door op ENTER-knop te drukken op de afstandsbediening, keert u terug naar het Mijn Scherm PASWOORD aan/uit-menu:• De registratiefuncties (en het menu) van Mijn Scherm zullen niet beschikbaar zijn.• Het menu Mijn Sch. Vast zal niet beschikbaar zijn.• De instelling OPSTARTEN zal vergrendeld zijn op Mijn Scherm (en het menu zal niet beschikbaar zijn). Als u het Mijn Scherm PASWOORD uitschakelt, zullen deze functies normaal werken.• Vergeet uw Mijn Scherm PASWOORD niet.2.3 Het PASWOORD uitschakelen2.3-1 Volg de procedure in 2.1-1 om het Mijn Scherm PASWOORD aan/uit-menu weer te geven.2.3-2 Selecteer SCHAKEL UIT om het vak VOER PASWOORD IN (groot) weer te geven. Voer het geregistreerd PASWOORD in en het scherm zal terugkeren naar het aan/uit-menu van Mijn Scherm.Als een onjuist PASWOORD is ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 2.3-1.2.4 Indien u uw PASWOORD bent vergeten2.4-1 Volg de procedure in 2.1-1 om het Mijn Scherm PASWOORD aan/uit-menu weer te geven.2.4-2 Selecteer SCHAKEL UIT om het vak VOER PASWOORD IN (groot) weer te geven. De Code gevraagd van 10 cijfers zal worden weergegeven in het vak.2.4-3 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie werd bevestigd.
	3. De functie PIN LOCK gebruikenPIN LOCK is een functie die voorkomt dat de projector wordt gebruikt tenzij een geregistreerde Code wordt ingevoerd.3.1 De PIN Code registreren3.1-1 Gebruik de ▲/▼-knoppen in het menu VEILIGHEID om PIN LOCK te selecteren en druk op de ►-knop of de ENTER-knop om het PIN LOCK aan/uit-menu weer te geven.

(vervolgd op volgende pagina)

OPTIE Menu (vervolg)

Item Beschrijving

VEILIGHEID (vervolg)

3.1-2 Gebruik de ▲/▼-knoppen op het PIN LOCK aan/uit-menu om SCHAKEL IN te selecteren en het PIN MENU zal worden weergegeven. 3.1-3 Voer een PIN-Code in van 4 tekens met de knoppen ▲,▼,◀,▶,COMPUTER en INPUT. Het vak Opnieuw PIN Code zal verschijnen. Voer dezelfde PIN Code opnieuw in. Hiermee wordt de PIN Code-registratie voltooid.Indien er geen toetseninvoer is gedurende ongeveer 55 seconden terwijl het PIN MENU of het vak OPNIEUW PIN CODE wordt weergegeven, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 3.1-1.Nadien zal, telkens de projector opnieuw wordt opgestart nadat de wisselstroom is uitgeschakeld, het PIN MENU worden weergegeven. Voer de geregistreerde PIN Code in.De projector kan worden gebruikt nadat de geregistreerde PIN Code is ingevoerd. Indien een onjuiste PIN Code wordt ingevoerd, zal het PIN MENU opnieuw worden weergegeven.Als een onjuiste PIN Code 3 maal wordt ingevoerd, zal de projector zichzelf afsluiten.Nadien zal de projector afsluiten telkens een onjuiste PIN Code wordt ingevoerd. De projector zal ook afsluiten als er geen toetseninvoer is gedurende ongeveer 5 minuten terwijl het PIN MENU wordt weergegeven.Deze functie zal slechts worden geactiveerd wanneer de projector wordt gestart nadat de wisselstroom werd uitgeschakeld.Vergeet uw PIN Code niet.3.2 De functie PIN LOCK uitschakelen3.2-1 Volg de procedure in 3.1-1 om het PIN LOCK aan/uit-menu weer te geven. Gebruik de ▲/▼-knoppen om SCHAKEL UIT te selecteren en het PIN MENU zal worden weergegeven.Voer de geregistreerde PIN Code in om de PIN LOCK-functie uit te schakelen. Als er 3 keer achter elkaar een onjuist PASWOORD is ingevoerd, zal de projector worden uitgeschakeld.3.3 Indien u uw PIN Code bent vergeten3.3-1 Terwijl het PIN MENU wordt weergegeven, houdt u de RESET-knop drie seconden ingedrukt of houdt u de INPUT-knop en de ►-knop drie seconden ingedrukt.De Code gevraagd van 10 tekens zal worden weergegeven.Indien ongeveer 5 minuten verstrijken nadat het PIN MENU werd weergegeven, zal de projector zichzelf uitschakelen.3.3-2 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie werd bevestigd.

(vervolgd op volgende pagina)

OPTIE Menu (vervolg)

Item Beschrijving

VEILIGHEID (vervolg)

4. De Transitiedetectorfunctie gebruikenWanneer de Transitiedetectorfunctie SCHAKEL IN staat en de power-knop wordt ingeschakeld, zou die kunnen reageren zoals hieronder aangegeven.• Transitiedetectoralarm aangegeven hieronder kan verschijnen op het scherm, als de projector is verschoven of opnieuw geïnstalleerd.• Het Transitiedetectoralarm kan op het scherm verschijnen, als de SPIEGEL-instelling is gewijzigd.• De Keystoneverstellingsfunctie is verboden zolang de Transitiedetectorfunctie SCHAKEL IN staat.4.1 De Transitiedetectorfunctie inschakelen4.1-1 Gebruik de ▲/▼-knoppen in het menu VEILIGHEID om TRANSITIE DETECTOR te selecteren en druk op de ►-knop of de ENTER-knop om het TRANSITIE DETECTOR aan/uit-menu weer te geven.Selecteer SCHAKEL IN en de huidige hoek-en spiegelinstelling zullen worden bewaard.• Deze functie zou niet correct kunnen werken als de projector niet stabiel staat wanneer SCHAKEL IN is geselecteerd.4.1-2 Wanneer de projector wordt ingeschakeld en deze functie is ingesteld op SCHAKEL IN en wanneer de gebruiksinstelling van de projector (normaal gebruik, plafondmontage of gebruik optafel) of de instelling voor de spiegel is gewijzigd ten opzichtige van de vorige vastgelegde instelling, dan zal het TRANSITIE DETECTOR alarm worden weergegeven in plaats van de ontvangen beelden.Zet de Transitiedetector uit in het menu VEILIGHEID om het invoersignaal weer te geven.Als het Transitiedetectoralarm wordt weergegeven gedurende ongeveer 5 minuten, zal de lamp uitgeschakeld worden. Deze functie zal slechts geactiveerd worden wanneer de projector wordt opgestart nadat de wisselstroom werd uitgeschakeld.4.2 Het PASWOORD voor de Transitiedetector instellen4.2-1 Gebruik de ▲/▼-knoppen in het menu VEILIGHEID om TRANSITIE DETECTOR te selecteren en druk op de ►-knop of de ENTER-knop om het TRANSITIE DETECTOR aan/uit menu weer te geven.4.2-2 Gebruik de ▲/▼-knoppen in het TRANSITIE DETECTOR aan/uit menu om SCHAKEL IN te selecteren. Het vak VOER PASWOORD IN (klein) zal worden weergegeven.4.2-3 Gebruik de ▲/▼/◄/►-knoppen om een PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van het vak VOER PASWOORD IN (klein) en druk op de ►-knop om het vak OPNIEUW PASWOORD weer te geven. Voer hetzelfde PASWOORD opnieuw in.

OPTIE Menu (vervolg)

Item Beschrijving

VEILIGHEID (vervolg)

4.2-4 Beweeg de cursor naar de rechterzijde van het vak OPNIEUW PASWOORD en druk op de ►-knop om het PASWOORD ongeveer 20 seconden weer te geven. Noteer het PASWOORD binnen die tijd.Als u op de ENTER-knop drukt, keert u terug naar het TRANSITIE DETECTOR aan/uit-menu. • Vergeet uw PASWOORD voor de Transitie Detector niet.4.3 De Transitie Detector uitschakelen4.3-1 Volg de procedure in 4.1-1 om het TRANSITIE DETECTOR aan/uit-menu weer te geven.4.3-2 Selecteer SCHAKEL UIT om het vak VOER PASWOORD IN (groot) weer te geven. Voer het geregistreerde PASWOORD in en het scherm zal terugkeren naar het TRANSITIE DETECTOR aan/uit-menu. Indien een onjuist PASWOORD wordt ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 4.3-1.4.4 Indien u uw PASWOORD bent vergeten4.4-1 Volg de procedure in 4.1-1 om het TRANSITIE DETECTOR aan/uit-menu weer te geven.4.4-2 Selecteer SCHAKEL UIT om het vak VOER PASWOORD IN (groot) weer te geven. De Code gevraagd van 10 cijfers zal worden weergegeven in het vak.4.4-3 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie werd bevestigd.

(vervolgd op volgende pagina)

OPTIE Menu (vervolg)

Item Beschrijving
VEILIGHEID (vervolg)	5. De WACHTW. MIJN TEKST functie gebruikenDit item laat u toe uw eigen bericht (MIJN TEKST) weer te geven op het OPSTARTEN scherm en INPUT-INFORMATIE-. Het kan worden beveiligd met een paswoord om te voorkomen dat het overschreven wordt.5.1 MIJN TEKST schrijven(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST BIJW. menu te selecteren en druk op de ► knop. Het MIJN TEKST BIJW. dialoogvenster zal worden weergegeven.(2) De huidige MIJN TEKST zal worden weergegeven op de eerste 3 regels.Indien er nog niets werd geschreven, zullen de regels leeg zijn.Gebruik de ▲/▼/◄ /► knoppen en de ENTER of INPUT knop om karakters te selecteren en in te voeren.De RESET knop kan gebruikt worden om 1 karakter per keer te wissen. Als u de cursor bovendien naar VERWIJDEREN of ALLES WISSEN beweegt op het scherm en de ENTER of INPUT knop indrukt, zullen 1 of alle karakters worden gewist. MIJN TEKST kan maximum 24 karakters bevatten.(3) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲/▼ knop om de cursor naar één van de eerste 3 regels te verplaatsen, en gebruik de ◄/► knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd.Nadat de ENTER of INPUT knop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER of INPUT knop. Om terug te keren naar de MIJN TEKST zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ENTER of INPUT knop.• De MIJN TEKST BIJW. functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT.5.2 MIJN TEKST weergeven(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST WEERG. menu te selecteren en druk de ► knop in om het MIJN TEKST WEERG. aan/uit menu weer te geven.(2) Gebruik de ▲/▼ knoppen in het MIJN TEKST WEERG. aan/uit menu om in- of uitschakelen te selecteren.SCHAKEL IN ⇌ SCHAKEL UITWanneer SCHAKEL IN is ingesteld, zal MIJN TEKST worden weergegeen op het OPSTARTEN scherm.Ongeacht wat er geselecteerd wordt, MIJN TEKST zal worden weergegeven op de INPUT-INFORMATIE-wanneer de INFORMATIE in het SERVICE menu wordt gekozen.• Deze functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT.
	MIJN TEKST WEERG. aan/uit menu

(vervolgd op volgende pagina)

OPTIE Menu (vervolg)

Item Beschrijving

VEILIGHEID (vervolg)

5.3 WACHTW. MIJN TEKST inschakelenDe WACHTW. MIJN TEKST functie kan voorkomen dat MIJN TEKST wordt overschreven.5.3-1 De WACHTW. MIJN TEKST functie inschakelen(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het WACHTW. MIJN TEKST menu te selecteren en druk op de ▶ knop om het WACHTW. MIJN TEKST aan/uit menu weer te geven.5.3-2 WACHTW. MIJN TEKST weergeven(1) Het WACHTW. MIJN TEKST aan/uit menu weergeven d.m.v. de procedure in 5.3-1(2) Gebruik de ▲/▼ knoppen in het WACHTW. MIJN TEKST menu om SCHAKEL IN te selecteren. De VOER PASWOORD IN BOX (klein) zal worden weergegeven.(3) Gebruik de ▲/▼/◄/► knoppen om het PASWOORD in te voeren. Beweeg de cursor naar de rechterzijde van de VOER PASWOORD IN BOX (klein) en druk de ► knop in om de OPNIEUW PASWOORD BOX weer te geven, en voer hetzelfde PASWOORD opnieuw in.(4) Beweeg de cursor naar de rechterzijde van de OPNIEUW PASWOORD BOX en druk de ►knop in om het PASWOORD voor ongeveer 20 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door de ENTERknop op de afstandstbediening of de INPUTknop op de projector in te drukken, keert u terug naar het WACHTW. MIJN TEKST aan/uit menu. Wanneer het PASWOORD is ingesteld voor MIJN TEKST;• Het MIJN TEKST WEERG. menu zal niet beschikbaar zijn, waardoor de WEERGEVEN instelling niet kan worden gewijzigd.• Het MIJN TEKST BIJW. menu zal niet beschikbaar zijn, waardoor verhinderd wordt dat MIJN TEKST kan worden overschreven.5.3-3 WACHTW. MIJN TEKST uitschakelen(1) Volg de procedure in 5.3-1 om het WACHTW. MIJN TEKST aan/uit menu weer te geven.(2) Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven.Voer het geregistreerde PASWOORD in en het scherm zal terugkeren naar het WACHTW. MIJN TEKST aan/uit menu.Indien een onjuist PASWOORD wordt ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces van 5.3-3.(1)5.3.4 Als u uw PASWOORD bent vergeten.(1) Volg de procedure in 5.3-1 om het WACHTW. MIJN TEKST aan/uit menu weer te geven.(2) Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven. De code gevraagd van 10 cijfers zal worden weergegeven in de box.(3) Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.

NETWERK Menu

Vergeet niet dat onjuiste netwerkinstellingen op deze projector storingen op het netwerk kunnen veroorzaken.

Raadpleeg uw netwerkadministrator alvorens aan te sluiten op een bestaand toegangspunt op uw netwerk.

Selecteer "NETWERK" uit het hoofdmenu om toegang te krijgen tot de volgende functies.

Selecteer een item d.m.v. de ▲/▼-cursorknoppen op de

projector of de afstandsbediening en druk op de ▶-cursorknop op de projector of afstandsbediening of op de ENTER-knop op de afstandsbediening om het onderdeel uit te voeren. Voer het vervolgens uit in overeenstemming met de volgende tabel.

Raadpleeg de Gebruiksaanwijzing - Netwerkgids voor meer informatie over het gebruik van NETWERK.

N.B. • De fabrieksinstelling voor DHCP is SCHAKEL UIT. Als in uw netwerk DHCP is ingeschakeld, en een IP-ADRES, SUBNETMASKER en STANDAARD GATEWAY moeten automatisch worden ingesteld, zet DHCP dan op SCHAKEL IN. (Netwerkinstellingen van de Gebruiksaanwijzing - Netwerkgids)

- Indien u geen SNTP gebruikt (Datum/tijdinstellingen van de

Gebruiksaanwijzing - Netwerkgids), dan moet u de DATUM EN TIJD instellen

(56) tijdens de initiële installatie.

Item Beschrijving
INSTELLEN	Als dit item wordt geselecteerd, zal het INSTELLEN menu voor het netwerk worden geopend.Gebruik de ▲/▼-knoppen om een item te selecteren en de ▶-knop of de ENTER-knop op de afstandsbediening om het item uit te voeren.
	DHCP (Dynamic Host Configuration Protocol)	Gebruik de ▲/▼-knoppen om DHCP in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UITSelecteer SCHAKEL UIT wanneer DHCP niet is ingeschakeld op het netwerk.Wanneer de “DHCP”-instelling verandert in “SCHAKEL IN”, duurt het een tijdje voordat het IP-adres van de DHCP-server wordt ontvangen.Auto IP-functie zal een IP-adres toegewezen krijgen als de projector geen IP- adres van de server kon verkrijgen, zelfs wanneer DHCP op “SCHAKEL IN” staat.

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving
INSTELLEN (vervolg)	IP-ADRES	Gebruik de ▲/▼/◄/►-knoppen om het IP-ADRES in te voeren. Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT. · Het IP-ADRES is het nummer dat deze projector identificeert op het netwerk. U kunt geen twee toestellen met hetzelfde IP-ADRES op hetzelfde netwerk hebben. · Het IP-ADRES “0.0.0.0” is niet toegelaten.
	SUBNETMASKER	Gebruik de ▲/▼/◄/►-knoppen om hetzelfde SUBNETMASKER dat wordt gebruikt door uw pc in te voeren. Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT. · Het SUBNETMASKER "0.0.0.0" is niet toegelaten.
	STANDAARD GATEWAY	Gebruik de ▲/▼/◄/►-knoppen om het STANDAARD GATEWAY-adres (een knooppunt op een computernetwerk dat dient als toegangspunt voor een ander netwerk) in te voeren. Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT.
	DNS SERVER	Gebruik de ▲/▼/◄/►-knoppen om het DNS SERVER-adres in te voeren. De DNS SERVER is een systeem om domeinnamen en IP-adressen op het Netwerk te beheren.
	TIJDSVERSCHIL	Gebruik de ▲/▼-knoppen om het TIJDSVERSCHIL in te voeren. Stel hetzelfde TIJDSVERSCHIL in als dat op uw pc. Indien u niet goed weet wat u moet doen, raadpleegt u uw IT-manager. Gebruik de ◀-knop om terug te keren naar het menu na de instelling van het TIJDSVERSCHIL.
	DATUM EN TIJD	Gebruik de ▲/▼/◄/►-knoppen om het Jaar in te voeren (laatste twee cijfers), Maand, Datum, Uur en Minuten. · De projector zal deze instelling overschrijven en DATUM EN TIJD-informatie van de Tijdserver ophalen wanneer SNTP is ingeschakeld. (○ Datum/tijdinstellingen van de Gebruiksaanwijzing - Netwerkgids)

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving
PROJECTORNAAM	(1) Gebruik de ▲/▼-knoppen in het NETWERK-menu om het menu PROJECTORNAAM te selecteren en druk op de ►-knop. Het dialoogvenster PROJECTORNAAM zal worden weergegeven.(2) De huidige PROJECTORNAAM zal worden weergegeven op de eerste 3 regels. Indien nog niets is geschreven, zullen de regels leeg zijn.Gebruik de ▲/▼/◄/►-knoppen en de ENTER- of INPUT-knop om tekens te selecteren en in te voeren. De RESET-knop kan gebruikt worden om 1 teken per keer te wissen. Als u de cursor beweegt naar VERWIJDEREN of ALLES WISSEN op het scherm en de ENTER- of INPUT-knop indrukt, zullen 1 of alle tekens worden gewist. Voor de PROJECTORNAAM kunnen maximaal 64 tekens worden ingevoerd.(3) Om een reeds ingevoerd teken te wijzigen, drukt u op de ▲/▼-knop om de cursor naar één van de eerste 3 regels te bewegen en gebruikt u de◄/►-knoppen om de cursor naar het teken te bewegen dat moet worden gewijzigd. Nadat de ENTER- of INPUT-knop werd ingedrukt, wordt het teken geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER- of INPUT-knop. Om terug te keren naar de vorige PROJECTORNAAM zonder de wijzigingen op te slaan, verplaatst u de cursor naar ANNULEREN op het scherm en drukt u op de ENTER- of INPUT-knop.

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving

e-SHOT

Als u dit onderdeel selecteert, wordt het e-SHOT-menu weergegeven.De toepassingssoftware "PJTransfer" is vereist om beeld(en) op te slaan op de projector.Gebruik de ▲/▼-knoppen om een onderdeel te selecteren dat een stil beeld is bij de e-SHOT (e-SHOT (Overdracht Stilstaand beeld)-weergave van de Gebruiksaanwijzing - Netwerkgids) en de ►-knop of ENTER-knop om het beeld weer te geven.· Het item zonder opgeslagen beeld kan niet worden geselecteerd.· De beeldnamen worden elk weergegeven in 16 tekens of minder.Om van weergegeven beeld te veranderenGebruik de ▲/▼-knoppen.Om terug te keren naar het menuDruk op de ◀-knop of op de ESC-knop op de afstandsbediening.Wissen van het weergegeven beeld en het bronbestand op de projector.(1) Druk op de RESET-knop op de afstandsbediening tijdens de weergave van een beeld om het e-SHOT - RESET-menu weer te geven.(2) Druk op de ENTER-knop op de afstandsbediening of de INPUT-knop op de projector om het wissen uit te voeren.Om te stoppen met wissen, drukt u op de ESC-knop op de afstandsbediening of de ◀-knop op de projector.

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving
INFORMATIE	Door dit item te selecteren wordt het NETWERK-INFORMATIE-dialoogvenster weergegeven om de netwerkinstellingen te bevestigen.De PROJECTORNAAM wordt weergegeven.Er wordt niets weergegeven in het “PROJECTORNAAM” veld voordat u dit item zelf heeft ingesteld. (57)Als het spanningsniveau van de batterij voor de ingebouwde klok lager wordt, kan de ingestelde tijd onjuist worden, zelfs na het invoeren van de juiste datum en tijd. Vervang de batterij zoals het hoort. (65)IP-ADRES, SUBNETMASKER en STANDAARD GATEWAY geven “0.0.0.0” aan als de DHCP op SCHAKEL IN staat en de projector geen adres van de DHCP-server krijgt.
SERVICE	Uitvoeren van dit onderdeel herstart en initialiseert de netwerkfuncties.Kies de HERSTART met de ▶-knop.Gebruik vervolgens de ▲-knop om uit te voeren.Netwerk zal een keer afsluiten bij keuze van herstart.Als DHCP als aan is geselecteerd, zou het IP-adres kunnen veranderen.Na selectie van HERSTART zou het NETWERK menu niet kunnen worden bediend gedurende ong. 30 seconden.

G.B. Menu (ondertiteling voor gehoorgestoorden)

De instelling voor de ondertiteling voor gehoorgestoorden kan worden gewijzigd via het G.B.-menu in het geavanceerde menu. Selecteer het onderdeel dat u wilt wijzigen met de ▲/▼-cursorknoppen.

- De G.B. (Ondertiteling voor gehoorgestoorden) is de functie waarbij een tekst of dialoog van het audiogedeelte van een video, bestanden of andere presentatie of andere relevante geluiden worden

weergegeven. Om gebruik te kunnen maken van deze functie heeft u NTSC videosignalen of 525i (480i) component videobronsignalen nodig die ondersteuning bieden voor de G.B. functie.

Item Beschrijving
WEERGEVEN	Selecteer de instelling G.B. WEERGEVEN uit de volgende opties met de ▲/▼-knoppen.SCHAKEL UIT ⇔ SCHAKEL IN ⇔ AUTO[IMAGE]SCHAKEL UIT: De ondertiteling staat UITSCHAKEL IN: De Ondertiteling staat AANAUTO: De ondertiteling wordt automatisch weergegeven wanneer het volume wordt stilgezet.De ondertiteling wordt niet weergegeven wanneer het OSD-menu actief is.De G.B. is de functie om de dialoog, de vertelling en/of geluidseffecten van een televisieprogramma of andere videobronnen weer te geven. De beschikbaarheid van de ondertiteling hangt af van de omroep en/of de inhoud.De ondertiteling is beschikbaar als de videobron NTSC signalen produceert en "VIDEO FORMAT" is ingesteld op AUTO of NTSC via het INPUT menu, met VIDEO of S-VIDEO geselecteerd als ingangsaansluiting.Ondertiteling is ook beschikbaar als er 525i (480i) videosignalen binnenkomen via de COMPONENT poort, indien deze is geselecteerd als ingangaansluiting.Misschien werkt de functie niet goed, afhankelijk van de apparatuur of de signaalbron. In dat geval schakelt u de ondertiteling uit.
MODUS	Selecteer de instelling G.B. MODUS uit de volgende opties met de ▲/▼-knoppen.CAPTIONS ⇔ TEKSTCAPTIONS: Geef ondertiteling weerTEKST: Geef tekstgegevens weer. Dit dient voor extra informatie zoals nieuwsverslagen of een programmagids. De informatie beslaat het volledige scherm. Niet alle ondertitelde programma's beschikken over Tekstinformatie.
KANAAL	Selecteer de instelling G.B. KANAAL uit de volgende opties met de ▲/▼-knoppen.1 ⇔ 2 ⇔ 3 ⇔ 4[IMAGE]1: Kanaal 1, hoofdkanaal / taal2: Kanaal 23: Kanaal 34: Kanaal 4De kanaalgegevens kunnen verschillen, afhankelijk van de inhoud. Sommige kanalen kunnen misschien worden gebruikt voor een tweede taal of leeg blijven.

Onderhoud

De lamp vervangen

De projectielamp heeft een eindig productleven dat verschillend is voor elke lamp. Als de beelden donker lijken of als de kleurtoon vaag is, vervang de lamp dan zo snel mogelijk.

Gebruik van de lamp gedurende lange periodes kan de lamp uitbranden of breken.

Preparatie van een reservelamp en vervroegde vervanging worden aanbevolen. Om een nieuwe lamp te prepareren, neem contact op met uw dealer en geef het typenummer op: DT00891

1 Schakel de projector uit en haal het stroomsnoer uit het stopcontact.
- En koel de projector af door hem ongeveer 45 minuten te laten staan.

Als de projector aan een plafond of ergens boven uw hoofd is gemonteerd, of als de lamp mogelijk gebroken is, laat de vervanging dan gedaan worden door uw dealer of onderhoudspersoon, aangezien dit gevaarlijk kan zijn.

Alleen in het geval dat uzelf de vervanging uitvoert, volg de volgende procedure.

1. Maak de schroef (aangegeven door een pijl) van het lampkapje los en schuif het lampkapje vervolgens opzij om die te verwijderen.

2. Maak de 2 schroeven (aangegeven door een pijl) van de lamp los en licht de lamp langzaam op bij de handvaatjes.

3. Bevestig de nieuwe lamp, zodanig voorzichtig dat u de binnenkant van de lampbehuizing niet raakt. Let bij het inbrengen allereerst op de positie van de aansluiting en vervolgens op de paspennen.

4. Maak de 2 eerder losgemaakte schroeven van de lamp goed vast om hem op zijn plaats te vergrendelen.

5. Schuif het lampkapje terug op zijn plaats en maak de schroef van het lampkapje stevig vast.

6. Doe de stekker in het stopcontact en start de projector opnieuw. (12, 16)

Stel vervolgens de lamptijd (dit is de tijdsteller voor het gebruik van de lamp) opnieuw in.

(1) Druk op de knop ▲ of ▼ op de projector of op de knop MENU op de afstandsbediening. Het snelmenu "SNELMENU" verschijnt.
(2) Wijs naar "Ga Naar Geavanceerd Menu..." in het menu met behulp van de knop ▲ of ▼, en druk vervolgens op de knop ▶. Het "MENU" verschijnt.
(3) Richt naar "OPTIE" in de linkerkolom met behulp van de knop ▲ of ▼, en druk vervolgens op de knop ▶. De cursor beweegt naar de rechterkolom.
(4) Wijs naar "LAMPTIJD" met behulp van de knop ▲ of ▼, en druk vervolgens op de knop ▶. Er verschijnt een dialoogvenster.
(5) Druk op de knop ▲ om "RESET" te selecteren in het dialoogvenster. Hiermee wordt de lamptijd opnieuw ingesteld.

De lamp vervangen (vervolg)

N.B. • Stel de lamptijd alleen opnieuw in wanneer u de lamp hebt vervangen, ten behoeve van een geschikte aanduiding over de lamp.

HOOG SPANNING

HOGE TEMPERATUUR

HOGE DRUK

⚠ WAARSCHUWING ▶ De projector maakt gebruik van een hogedruk kwiklamp. De lamp kan breken met een luide knal, of uitbranden, als er tegenaan wordt gestoten of gekrast, ze wordt vastgepakt terwijl ze heet is, of mettertijd verslijt. Houd er rekening mee dat elke lamp een verschillende levensduur heeft, en sommigen kunnen barsten of uitbranden net nadat u begonnen bent ze te gebruiken. Bovendien is het mogelijk dat, wanneer de lamp barst, er stukken glas in de lampbehuizing vliegen, en dat er gas met kwik uit de uitlaatgaten van de projector ontsnapt.

Info over het verwijderen van een lamp: Dit product bevat een kwiklamp; deponeer deze niet in het gewone vuilnis. Weggooien moet gebeuren in overeenstemming met milieuwetgeving.

• Voor recyclage van lampen, ga naar www.lamprecycle.org (in de VS).
• Voor productverwijdering, neem contact op met uw lokale gemeentebestuur of www.eiac.org (in de VS) of www.epsc.ca (in Canada).

Voor verdere informatie, bel uw dealer.

- Mocht de lamp breken (wat gepaard gaat met een luide knal), haal dan het stroomsnoer uit het stopcontact en vraag een vervangingslamp aan bij uw dealer. Houd er rekening mee dat stukken glas de binnenkant van de projector kunnen beschadigen, of letsel kunnen veroorzaken bij het vastnemen, dus probeer de projector niet zelf schoon te maken of de lamp zelf te vervangen.

- Mocht de lamp breken (wat gepaard gaat met een luide knal), lucht de kamer goed en zorg ervoor dat u het uit de luchtgaten van de projector ontsnappende gas niet inademt of in contact laat komen met uw ogen of mond.

- Alvorens de lamp te vervangen, schakel de projector uit en haal het stroomsnoer uit het stopcontact, en wacht vervolgens minstens 45 minuten om de lamp voldoende te laten afkoelen. De lamp vastpakken terwijl deze nog heet is kan brandwonden veroorzaken en de lamp ook beschadigen.

- Schroef nooit open, behalve de aangewezen schroef (gemarkeerd door een pijl).

- Open het lampkapje niet terwijl de projector aan een plafond of ergens boven uw hoofd hangt. Dit is gevaarlijk, aangezien in geval de lamp gebroken is, de stukken glas eruit zullen vallen wanneer het kapje wordt geopend. Bovendien is het gevaarlijk om op hoge plaatsen te werken, dus vraag uw lokale dealer om de lamp te vervangen, ook als deze niet gebroken is.

- Gebruik de projector niet terwijl het lampkapje verwijderd is. Zorg ervoor dat bij het vervangen van de lamp de schroeven stevig worden vastgedraaid. Losse schroeven zouden schade of letsel kunnen veroorzaken.

- Gebruik alleen lampen van het gespecificeerde type.

- Indien de lamp breekt kort nadat deze voor het eerst in gebruik werd genomen, zijn er mogelijk nog andere elektriciteitsproblemen dan alleen de lamp. Als dat het geval is, neem contact op met uw lokale dealer of onderhoudsvertegenwoordiger.

- Spring er voorzichtig mee om: stoten of krassen zouden ervoor kunnen zorgen dat de lamp breekt tijdens gebruik.

- De lamp gedurende lange tijd gebruiken kan ertoe leiden dat ze minder fel brandt, niet aangaat of breekt. Als de beelden donker lijken of als de kleurtoon vaag is, vervang de lamp dan zo snel mogelijk. Gebruik geen oude (gebruikte) lampen; dat kan leiden tot breken.

Het luchtfilter onderhouden

Controleer en reinig het luchtfilter regelmatig, opdat de ventilatie normaal blijft. Wanneer de controlelampjes of een bericht u vraagt om het luchtfilter schoon te maken, maak daar dan zo snel mogelijk werk van.

Als het beschadigd of te vuil is, vervang het filter. Teneinde het nieuwe filter te prepareren, neem contact op met uw dealer en geef het typenummer door:

QD60122

1. Schakel de projector uit en haal het stroomsnoer uit het stopcontact. En koel de projector af door hem een tijdje te laten staan.
2. Gebruik een stofzuiger op en rond het filter.
3. Schuif het filter omhoog om het van de projector te halen.
4. Gebruik de stofzuiger op de inlaatluchtopeningen van de projector.
5. Gebruik de stofzuiger op de kapzijde van het filter. Stofzuig niet direct op het luchtfilter, aangezien de stofzuiger het luchtfilter mogelijk opzuigt. Als het luchtfilter beschadigd of te vuil is, prepareer het nieuwe filter.
6. Controleer of het luchtfilter binnenin geplaatst is, en schuif het filterkapje vervolgens op zijn plaats.
7. Doe de stekker in het stopcontact en start de projector opnieuw (12, 16).

Stel vervolgens de filtertijd (dit is de tijdsteller voor het gebruik van het luchtfilter) opnieuw in.

(1) Druk op de knop ▲ of ▼ op de projector of op de knop MENU op de afstandsbediening. Het snelmenu "SNELMENU" verschijnt.
(2) Wijs naar "FILTERTIJD" in het menu met behulp van de knop ▲ of ▼, en druk vervolgens op de knop ▶. Er verschijnt een dialoogvenster.
(3) Druk op de knop ▲ om "RESET" te selecteren in het dialoogvenster. Hiermee wordt de filtertijd opnieuw ingesteld.

(vervolgd op volgende pagina)

Het luchtfilter onderhouden (vervolg)

N.B. • Er wordt een filter van een gespecificeerd type geleverd bij de vervangingslamp voor deze projector. Het wordt aanbevolen het filter tegelijkertijd met de lamp te vervangen.

• Stel de filtertijd alleen opnieuw in wanneer u het luchtfilter hebt schoongemaakt, voor een geschikte aanduiding over het luchtfilter.
• De projector zou een bericht zoals "CONTROLEER DE LUCHTSTROOM" kunnen weergeven of schakel de projector uit, om te voorkomen dat de temperatuur binnenin te hoog oploopt.

⚠ WAARSCHUWING ▶ Zorg ervoor dat de power-knop uit staat en dat de stroomkabel niet is aangesloten en laat vervolgens de projector dan voldoende afkoelen voordat u het luchtfilter onderhoudt. Als u het luchtfilter onderhoudt terwijl de projector nog heet is, kan dat een elektrische schok, brandwonden of schade aan de projector veroorzaken.
- Gebruik uitsluitend een luchtfiltereenheid van het opgegeven type. Gebruik de projector niet zonder het luchtfilter of het filterdeksel. Dat zou kunnen leiden tot brand of een storing in de projector.
▶ Maak het luchtfilter regelmatig schoon. Als het luchtfilter verstopt raakt door stof e.d. stijgt de binnentemperatuur en dat kan leiden tot brand, brandwonden of storingen in de projector.

De klokbatterij vervangen

Deze projector bezit een interne klok die gebruik maakt van een batterij. Als de klok van de netwerkfunctie niet goed werkt, poog dit op te lossen door de batterij te vervangen: HITACHI MAXELL, onderdeelnummer CR2032.

1. Schakel de projector uit en haal het stroomsnoer uit het stopcontact. En koel de projector af door hem een tijdje te laten staan.
2. Plaats de projector voorzichtig ondersteboven.
   3 Verwijder het batterijklepje.
   Draai het batterijklepje in de richting die wordt aangegeven met "OPEN" totdat het ontgrendelt, met behulp van een munt of iets soortgelijks. Als u gereed bent met het draaien van het batterijklepje, trek aan zijn knopje en verwijder het.
   4 Haal de oude batterij eruit.
3. Druk op de metalen klauw van de batterijhouder. De batterij zal dan omhoog komen. Verwijder hem.
4. Plaats de nieuwe batterij in de batterijhouder volgens de polariteitsmarkeringen (-) binnenin de houder, zodat de batterijzijde gemarkeerd met (+) omhoog staat. Druk de batterij volledig in de batterijhouder om hem vast te maken.
5. Doe het batterijklepje op zijn plaats en draai het vervolgens in de richting die wordt aangegeven met "CLOSE" totdat het vastzit, met behulp van een munt of iets soortgelijks.

N.B. • De interne klok wordt geïntialiseerd door de batterij te verwijderen. Voor het instellen van de klok, zie de Netwerkgids in de CD.

⚠ WAARSCHUWING ▶ Wees voorzichtig bij het hanteren van batterijen, aangezien een batterij explosie, barsten of lekkage kan veroorzaken, wat brand, letsel of milieuvervuiling tot gevolg kan hebben.
- Gebruik alleen de gespecifi ceerde en perfecte batterijen. Gebruik geen batterijen die beschadigd zijn, zoals met een kras, een indeuking, roest of lekkage.
- Als een batterij gelekt heeft, veeg de lekkage goed weg met een afvaldoekje. Als de lekkage aan uw lichaam kleeft, spoel onmiddellijk goed met water. Als een batterij in de batterijhouder heeft gelekt, vervang de batterijen na de lekkage weggeveegd te hebben.
- Controleer of de plus- en minpolen op de juiste manier worden opgesteld wanneer u een batterij laadt.
- Voer geen werk uit op een batterij, bijvoorbeeld herladen of solderen.
- Bewaar batterijen op een donkere, koele en droge plaats. Stel batterijen nooit bloot aan vuur of water.
- Houd u aan de plaatselijke wetten wat betreft het weggooien van batterijen.

Onderhoud van spiegel en lens

Indien de projectiespiegel of -lens onvolkomendheden bezit, vuil of wazig is, kan dit de oorzaak zijn van verslechtering van de weergavekwaliteit. Zorg goed voor spiegel en lens, en wees voorzichtig met hanteren.

1. Schakel de projector uit en haal het stroomsnoer uit het stopcontact. En koel de projector af door hem een tijdje te laten staan.
2. De lensbedekking kan manueel geopend worden.Houd beide zijden van de lensbedekking vast en maak hem langzaam open totdat hij vergrendeld is met een klikkend geluid.

3. Veeg de spiegel en lens zachtjes af met een op de markt verkrijgbaar schoonmaakdoekje voor lenzen, daarbij uitkijkend geen schade te brengen aan de spiegel en lens. Maak voor de randen van de spiegel en lens, waar het mogelijk moeilijk is schoon te vegen, gebruik van een op de markt verkrijgbare luchtblazer voor camera's om te reinigen.

4. Teneinde de lensbedekking goed te sluiten, volg de volgende procedure.

(1) Sluit de projector aan. (2) Schakel de AAN/UIT-schakelaar in. Ook al begint de lensbedekking te sluiten, is het mogelijk dat hij niet goed gesloten wordt.

(3) Druk op de knop STANDBY/ON, zodat de lamp begint op te lichten. (4) Nadat het POWER controlelampje gestadig groen is geworden, druk tweemaal op de knop STANDBY/ON om de projector uit te schakelen. De lensbedekking wordt nu goed gesloten.

N.B. • Als de lensbedekking manueel gesloten wordt, is het mogelijk dat hij niet goed sluit.

⚠ WAARSCHUWING ▶ Alvorens de projectiespiegel en -lens te onderhouden, schakel de projector uit en haal de stekker van het stroomsnoer uit het stopcontact, en laat de projector vervolgens voldoende afkoelen.
▶ Maak niet gebruik van een stofzuiger om de projectiespiegel of -lens schoon te maken, aangezien dit schade kan opleveren.
- Gebruik geen andere schoonmaak- of chemische producten dan opgegeven in deze handleiding. In het bijzonder moet er speciale aandacht worden geschonken aan de spiegel, aangezien deze materialen ernstige schade op de spiegel kunnen veroorzaken.
⚠️ VOORZICHTIG ▶ Wees voorzichtig dat uw vinger niet klem komt te zitten in de lensbedekking, ter voorkoming van letsel.

Andere verzorging

Binnenkant van de projector

Om te zorgen dat uw projector veilig is in gebruik, moet u hem ongeveer om het jaar laten schoonmaken en inspecteren bij uw verdeler.

De behuizing en de afstandsbediening onderhouden

Onjuist onderhoud kan ongewenste gevolgen hebben zoals ontkleuring, afbladerende verf, enz.

1. Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
2. Nadat u hebt geconstateerd dat de projector voldoende is afgekoeld, wrijft u de lens lichtjes schoon met gaas of een zachte doek.
   Indien de projector heel vuil is, dip dan een zachte doek in water of een neutraal schoonmaakproduct opgelost in water, en wrijf zachtjes schoon nadat u de doek eerst goed hebt uitgeknepen. Veeg de projector dan voorzichtig af met een zachte, droge doek.

⚠ WAARSCHUWING ▶ Alvorens u met het onderhoud te beginnen, moet u ervoor zorgen dat stroomkabel niet is aangesloten en moet u de projector vervolgens voldoende laten afkoelen. Onderhoud van de projector bij hoge temperatuur kan brandwonden en/of defecten in de projector veroorzaken.

▶ Probeer nooit zelf de binnenkant van de projector te onderhouden. Dat kan gevaarlijk zijn.
▶Vermijd dat de projector vochtig wordt of dat er vocht in de projector terechtkomt. Dat zou kunnen leiden tot brand, een elektrische schok en/of een storing in de projector.
- Zet niets in de buurt van de projector dat water, schoonmaakproducten of chemicaliën bevat.
- Gebruik geen aërosols of spuitbussen.

⚠️ VOORZICHTIG ▶ Zorg goed voor de projector in overeenstemming met het volgende. Onjuist onderhoud kan niet alleen letsel veroorzaken, maar kan ook ongewenste gevolgen hebben zoals ontkleuring, afbladerende verf, enz.

▶ Gebruik geen andere schoonmaak- of chemische producten dan opgegeven in deze handleiding.
▶ Blink niet op of wrijf niet met harde voorwerpen.

Oplossingen vinden

Als zich een abnormale situatie voordoet, hou dan onmiddellijk op met de projector te gebruiken.

⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale zaken voordoen zoals rook, vreemde geur, overmatig lawaai, beschadigde behuizing of elementen of kabels, penetratie van vloeistoffen of vreemde stoffen, enz. Schakel in dergelijke gevallen onmiddellijk de stroomschakelaar uit en trek vervolgens de stekker uit het stopcontact. Wanneer u zeker bent dat de rook of geur zijn gestopt, neemt u contact op met uw dealer of onderhoudsbedrijf.

Als er zich een probleem voordoet met de projector, worden de volgende controles en maatregelen aanbevolen voordat u een herstelling aanvraagt. Als het probleem daardoor niet is opgelost, neem dan contact op met uw verdeler of onderhoudsbedrijf. Zij zullen u vertellen welke garantiebepalingen van toepassing zijn.

Gerelateerde berichten

Wanneer een bericht verschijnt, voer dan de controles en handelingen uit die in de volgende tabel staan beschreven. Hoewel deze berichten automatisch zullen verdwijnen na enkele minuten, zullen ze opnieuw verschijnen telkens de stroom wordt ingeschakeld.

Bericht Beschrijving
	Er is geen ingangssignaal. Controleer de signaalinvoerverbinding en de status van de signaalbron.
	De horizontale of verticale frequentie van het ingangssignaal bevindt zich niet binnen het opgegeven bereik. Controleer de specificaties voor uw projector of die voor de signaalbron.
	De interne temperatuur wordt hoger. Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Na de volgende items te hebben gecontroleerd, schakelt u de stroom weer in. • Is er een luchtdoorlaatopening geblokkeerd? • Is het luchtfilter vuil? • Is de omgevingstemperatuur hoger dan 35°C? Als dezelfde indicatie wordt weergegeven na de oplossing van het probleem, stel dan het item VENTI SNELHEID of het item SERVICE in het OPTIE-menu in op HOOG.
	Bij het reinigen van het luchtfilter moet u op het volgende letten. Schakel de stroom onmiddellijk uit en maak het luchtfilter schoon of vervang het en raadpleeg daarbij de sectie “Het luchtfilter onderhouden” van deze handleiding. Nadat u het luchtfilter heeft gereinigd of vervangen, moet u de filtertijd resetten (terugzetten) (43, 63).

Over de controlelampjes

Als de werking van de controlelampjes LAMP, TEMP en POWER anders zijn dan anders, voer dan de controles en handelingen uit die in de volgende tabel staan beschreven.

STROOM-controlelampje	LAMP-controlelampje	TEMP-controlelampje	Beschrijving
BrandendInOranje	isuit	isuit	De projector staat stand-by.Raadpleeg de sectie “Voeding aan/uit”.
KnipperendInGroen	isuit	isuit	De projector is aan het opwarmen.Even geduld.
BrandendInGroen	isuit	isuit	De projector is ingeschakeld.Normale bewerkingen kunnen worden uitgevoerd.
KnipperendInOranje	isuit	isuit	De projector is aan het afkoelen.Even geduld.
KnipperendInRood	(om het even)	(om het even)	De projector is aan het afkoelen. Er werd een fout gedetecteerd.Even geduld tot het POWER-indicatorlampje stopt met knipperen en voer dan de correcte maatregel uit op basis van de onderstaande itembeschrijvingen.
KnipperendInRoodofBrandendInRood	BrandendInRood	isuit	De lamp gaat niet aan en het is mogelijk dat het binnenste gedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u de volgende items, en schakelt u vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgang?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, vervang dan de lamp en raadpleeg daarbij de “Lamp” sectie.
KnipperendInRoodofBrandendInRood	KnipperendInRood	isuit	De lampbehuizing is niet op de juiste manier bevestigd.Schakel de stroom uit en laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u of de lampbehuizing nog goed bevestigd is. Schakel na eventueel onderhoud de stroom weer in.Als dezelfde indicatie nog wordt weergegeven nadat u het probleem hebt proberen op te lossen, neem dan contact op met uw verdeler of onderhoudsbedrijf.
KnipperendInRoodofBrandendInRood	isuit	KnipperendInRood	De koelventilator werkt niet.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert of er geen vreemde stoffen zijn terechtgekomen in de ventilator, enz. en schakelt u de stroom weer in.Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, neem dan contact op met uw verdeler of onderhoudsbedrijf.
KnipperendInRood	isuit	isuit	De lensafdekking is niet of niet goed geopend of gesloten.Eén van de volgende dingen is gebeurd.De lensafdekking is niet correct geopend toen de projector werd ingeschakeld.De lensafdekking is niet correct gesloten toen de projector werd uitgeschakeld.De positie van de lensafdekking is veranderd terwijl de projector in werking is.Start de projector opnieuw op nadat u heeft gecontroleerd of er niets is dat de lensafdekking raakt bij het openen of sluiten.

(Vervolgd op volgende pagina)

Over de controlelampjes (vervolgd)

STROOM-controlelampje	LAMP-controlelampje	TEMP-controlelampje	Beschrijving
KnipperendInRoodofBrandendInRood	isuit	BrandendInRood	Het is mogelijk dat het binnengedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u de volgende items, en schakelt u vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgangopening?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, stel dan de VENTI SNELHEID van het puntje SERVICE in het OPTIE-menu in op HOOG (45).
BrandendInGroen	Simultaan knipperend in Rood		Het is tijd om het luchtfilter schoon te maken.Schakel de stroom onmiddellijk uit en maak het luchtfilter schoon of vervang het.Raadpleeg daarbij de “Het luchtfilter onderhouden”-sectie. Denk eraan om de filtertimer te resetten nadat u het lucht ilter hebt schoongemaakt of vervangen.Schakel de stroom weer in nadat u het probleem hebt opgelost.
BrandendInGroen	Afgewisseld knipperend in Rood		Het is mogelijk dat het binnengedeelte overdreven afgekoeld is geraakt.Gebruik de eenheid alleen binnen de gebruikstemperatuurparam eters (5°C tot 35°C).Schakel de stroom weer in nadat u het probleem hebt opgelost.
Knipperendin Groengedurende ongeveer 3 seconden	isuit	isuit	Er is ten minste 1 “Stroom AAN”-schema opgeslagen in de projector.Raadpleeg het onderdeel "Schema-instellingen" van de Gebruiksaanwijzing - Netwerkgids.

N.B. • Wanneer het binnengedeelte oververhit is geraakt, wordt de projector om veiligheidsredenen automatisch uitgeschakeld en kunnen de indicatorlampjes ook uitgaan. In dat geval trekt u de stroomdraad uit en wacht u minstens 45 minuten. Nadat de projector voldoende is afgekoeld, controleert u of de lamp en de lampbehuizing nog goed bevestigd zijn en schakelt u vervolgens de stroom weer in.

De projector uitschakelen

Alleen wanneer de projector niet kan worden uitgeschakeld met de normale procedure (17), druk dan op de schakelaar uitschakelen d.m.v. een naald of iets dergelijks en haal de stekker uit het stopcontact. Wacht ten minste 10 minuten om de projector voldoende te laten afkoelen voordat u hem weer inschakelt.

Als het moeilijk is om sommige verkeerde instellingen te corrigeren, kunt u met de functie FABRIEKSRESET van het onderdeel SERVICE in het OPTIE Menu (46) alle instellingen (behalve TAAL, FILTERTIJD, LAMPTIJD, FILTERMELDING, NETWERK-instellingen enz.) resetten naar de fabrieksinstellingen.

Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden

Voor de fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden, voert u de controles en handelingen uit die in de volgende tabel staan beschreven.

Fenomeen Gevallen die geen machinedefecten betreffen		Referentiebladzijde
Er komt geen stroom op.	De elektrische stroomkabel is niet aangesloten.Sluit de stroomkabel op de juiste wijze aan.	12
	De hoofdstroombron is tijdens de werking onderbroken door bijvoorbeeld een stroomonderbreking (panne), enz.Haal de stekker uit het stopcontact en laat de projector minstens 10 minuten afkoelen. Schakel vervolgens de stroom opnieuw in.	12, 16
	Ofwel is er geen lamp en/of lampbehuizing aanwezig, ofwel is één van beide niet goed vastgemaakt.Schakel de stroom uit en haal de stekker uit het stopcontact.Laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u of de lamp en de lampbehuizing nog goed bevestigd zijn en schakelt u vervolgens de stroom weer in.	61
Er wordt geen geluid of beeld uitgevoerd.	De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de verbindingskabels op de correcte wijze aan.	10
	Signaalbron werkt niet correct.Stel het signaalbrontoestel op de juiste wijze in door de handleiding van het brontoestel te raadplegen.	-
	De invoerovergangsinstellingen komen niet overeen.Selecteer het invoersignaal en verbeter de instellingen.	18, 19
	De BLANK-functie voor beelden en de MUTE-functie voor geluid werken.De BLANK (Leeg) en MUTE (Geluid uit) functies zijn, of de AV DEMPEN functie is misschien in werking gesteld.Raadpleeg het item "Er komt geen geluid uit" en "Er worden geen beelden weergegeven" op de volgende pagina om de MUTE-functie en de BLANK-functie uit te schakelen.	18, 23

(Vervolgd op volgende pagina)

Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden (vervolg)

Fenomeen Gevallen die geen machinedefecten betreffen		Referentiebladzijde
Er komt geen geluid uit.	De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de audiokabels op de juiste wijze aan.	10
	De MUTE-functie werkt.Herstel het geluid door op de MUTE- of de VOLUME-knop op de afstandsbediening te drukken.	18
	Het volume is ingesteld op een uiterst laag niveau.Stel het volume in op een hoger niveau met behulp van de menufunctie of de afstandsbediening.	18
	De AUDIO/LUIDSPREKER-instelling is niet juist.Stel de AUDIO/LUIDSPREKER-instelling juist in in het menu INSTELLING.	37
Er worden geen beelden weergegeven.	De lensafdekking is niet helemaal open.Zet de projector uit en vervolgens weer aan om er zeker van te kunnen zijn dat de lensafdekking op de juiste manier open kan gaan.	16, 66
	De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de verbindingskabels op de correcte wijze aan.	10
	De helderheid is ingesteld op een uiterst laag niveau.Stel HELDER in op een hoger niveau met de menu-functie.	27, 28
	De computer kan de de projector niet detecteren als een plug-en-play-monitor.Controleer of de computer een plug-en-play-monitor kan detecteren door met een andere plug-en-play-monitor te testen.	11
	Het BLANK scherm wordt weergegeven.Druk op de BLANK-knop op de afstandsbediening.	23

(Vervolgd op volgende pagina)

Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden (vervolg)

Fenomeen Gevallen die geen machinedefecten betreffen		Referentiebladzijde
Videoschermweergave staat stil.	De BEVRIES-functie is ingeschakeld.Druk op de knop FREEZE om het scherm weer naar normaal te herstellen.	23
Kleuren hebben vervaagd voorkomen of de kleurtoon is zwak.	De kleurinstellingen staan niet juist ingesteld.Voer beeldaanpassingen uit bij de instellingen KLEURTEMP., KLEUR, TINT en/of KLEURVARIATIE met behulp van de menufuncties.	27, 29, 33
	De KLEURVARIATIE-instelling is niet geschikt.Wijzig de KLEURVARIATIE-instelling naar AUTO, RGB, SMPTE240, REC709 of REC601.	33
Afbeeldingen zien er donker uit.	De helderheid en/of het contrast zijn op een zeer laag niveau ingesteld.Stel HELDER en/of CONTRAST-instellingen bij tot een hoger niveau met behulp van de menufunctie.	27, 28
	De STIL FUNCTIE is ingeschakeld.Selecteer KRACHTIG voor het onderdeel STIL FUNCTIE in het menu INSTELLING.	27, 36
	De lamp nadert het einde van haar levensduur.Vervang de lamp.	61, 62
Afbeeldingen zien er wazig uit.	De focus-instelling en/of de horizontale fase-instelling zijn niet juist ingesteld.Pas de focus aan met behulp van de scherpstelring en/of pas de H FASE aan met behulp van de menu-functie.	21, 32
	De lens of de spiegel is vuil of beslagen.Maak de lens of spiegel schoon aan de hand van de instructies in "Onderhoud van spiegel en lens".	66

N.B. • Er kunnen heldere of donkere stukken op het scherm verschijnen. Dat is een unieke eigenschap van LCD-weergave en het wijst niet op een machinedefect.

Specifications

Specifications

Item Specifications
Productnaam=Liquid crystal projector
Liquid Crystal paneel	Paneelafmeting	1,6 cm (0.63 type)
	Drive systeem	TFT actieve matrix
	Pixels=786.43	2 pixels (1024 horizontaal x 768 verticaal)
Lens=F=2,1 f=5,1 mm
Lamp=220 W UHB
Audio output=7 W
Stroomvoorziening=AC		100-120V/3,6A, AC 220-240V/1,5A
Stroomverbruik=340W
Temperatuurbereik=5~35°C (in bedrijf)
Poorten		COMPUTER IN1 ....../=D-sub 15 pin mini x 1COMPUTER IN2 ....../=D-sub 15 pin mini x 1Y, CB/PB, CR/PR (Component video)....RCA x 3S-VIDEO ....../mini DIN 4 pin x 1VIDEO ....../=RCA x 1MONITOR OUT ....../=D-sub 15 pin mini x 1AUDIO IN1....../Stereo mini x 1AUDIO IN2....../Stereo mini x 1AUDIO IN3 (L, R)....../=RCA x 2AUDIO OUT....../Stereo mini x 1CONTROL ....../=D-sub 9 pin x 1USB ....../=USB-B x 1LAN....../=RJ45 x 1
Optionele onderdelen		Lamp: DT00891Filter: QD60122Gebruikskit voor op tafel: TT100Zachte hoes: CA100* Neem contact op met uw leverancier voor verdere informatie.
Gewicht (massa)		5,8 kg (ongeveer)
Grootte		397 (B) x 131 (H) x 356 (D) mm*exclusief uitstekende delenRaadpleeg de volgende afbeelding.

Specificaties (vervolg)

[eenheid: mm]

Projector

Gebruiksaanwijzing (gedetailleerde)

Netwerkgids

Bedankt voor de aanschaf van deze projector.

Deze projector heeft een netwerkfunctie met de volgende belangrijke eigenschappen.

√ Webbesturing

De projector kan bestuurd en gemonitord worden d.m.v. webbrowsersoftware op uw PC, welke u kan assisteren bij het instellen en onderhouden van de projector.

√ e-SHOT (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

Deze handleiding is alleen bedoeld voor uitleg van de netwerkfunctie.

Lees de Veiligheidshandleiding en Gebruiksaanwijzing (beknopt en gedetailleerde) over veiligheid, bediening en andere zaken.

⚠ WAARSCHUWING ▶Lees, voordat u dit product gaat gebruiken eerst alle handleidingen van dit product.

Als je ze gelezen hebt, bewaar ze dan op een veilige plaats voor toekomstige referentie.

N.B. • Dit informatie in deze handleiding is onderhevig aan veranderingen zonder voorafgaande mededeling.

- De fabrikant neemt geen enkele verantwoordelijkheid voor fouten die er in deze handleiding kunnen staan.

- Het herproduceren, overbrengen of kopiëren van de gehele handleiding of een deel daarvan is niet toegestaan zonder de uitdrukkelijk geschreven toestemming.

Handelsmerk erkenning.

- Windows is a geregistreerd handelsmerk van Microsoft Corporation.

Alle andere handelsmerken zijn eigendom van hun respectievelijke eigenaren.

Inhoud

Inhoud 2

1. Hoofdfuncties .... 3

1.1 Het configureren en besturen via een webbrowser.... 3
1.2 e-SHOT (afbeeldingsoverdracht) weergave 3

2. Apparatuurverbinding en netwerkinstelling .... 4

2.1 Vereiste apparatuur voorbereiding....4
2.2 Handmatige instelling netwerkverbinding 5

2.2.1 Apparatuurverbinding 5
2.2.2 Netwerkinstellingen. 5
2.2.3 "Internet-optie" instelling....8
2.2.4 Controleer de verbinding. 9

3. Beheer met webbrowsersoftware.... 10

3.1 Het configureren en besturen van de projector via een webbrowser...... 11

3.1.1 Inloggen.... 13
3.1.2 Network Information (Netwerkinformatie).... 14
3.1.3 Network Settings (Netwerkinstellingen).... 15
3.1.4 Port Settings (Poortinstellingen)....17
3.1.5 Mail Settings (Mailinstellingen).... 18
3.1.6 Alert Settings (Waarschuwingsinstellingen).... 19
3.1.7 Schedule Settings (Agenda instellingen).... 21
3.1.8 Date/Time Settings (Datum/tijdinstellingen) 23
3.1.9 Security Settings (Beveiligingsinstellingen).... 25
3.1.10 Projector Control (Projectorbesturing)....27
3.1.11 Projector Status (Projectorstatus).... 30
3.1.12 Network Restart (Netwerk reset)....31
3.1.13 Logoff (Uitloggen) 31

3.2 E-mail waarschuwingen 32
3.3 Projectorbeheer m.b.v. SNMP 34
3.4 Agenda schema 35
3.5 e-SHOT (afbeeldingsoverdracht) weergave 38
3.6 Opdrachtenbeheer via het netwerk.... 40

1. Hoofdfuncties

1.1 Het configureren en besturen via een webbrowser.

U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een PCE die aangesloten is op hetzelfde netwerk.

Log in het netwerk vanuit de webbrowser en u zult de menu's zien om de netwerkinstellingen, het monitoren van de projector enz.

1.2 e-SHOT (afbeeldingsoverdracht) weergave

Beeldbestanden kunnen worden overgebracht via het netwerk en maximaal 4 beeldbestanden kunnen worden opgeslagen in de projector zelf en één voor één op het scherm worden weergegeven. (38)

1. Apparatuurverbinding en netwerkinstelling.

2. Apparatuurverbinding en netwerkinstelling

2.1 Vereiste apparatuur voorbereiding

De volgende apparatuur is vereist om de projector op uw PC aan te sluiten via het netwerk.

PC : 1) uitgerust met netwerkfunctie

2) geïnstalleerde webbrowser software (11)

LAN-kabel : CAT-5 of hoger

2.2 Handmatige instelling netwerkverbinding

2.2.1 Apparatuurverbinding

Verbind de projector en PC met een LAN-kabel.

* Neem voordat u het verbindt met een bestaand netwerk contact op met de netwerkbeheerder.

Controleer dan de PC instelling zoals uitgelegd in het onderstaande.

2.2.2 Netwerkinstellingen.

In deze sectie worden de netwerkinstelling voor Windows XP en Internet Explorer behandelt.

1) Log in op Windows XP als systeembeheerder. (*)
2) Open het "Configuratiescherm" vanuit het "Start" menu.
3) Open "Netwerk en nternet-verbindingen" in "Configuratiescherm". (Afb. 2.2.2.a)
* Systeembeheerder is de account welke toegang heeft tot alle functies.

Afb. 2.2.2.a "Netwerk en nternet-verbindingen" venster

4) Open "Netwerkverbindingen". (Afb. 2.2.2. b)

Afb. 2.2.2.b "Netwerkverbindingen" venster

2.2 Handmatige instelling netwerkverbinding (vervolg)

5) Open "Eigenschappen voor LAN-verbinding" wat u gebruikt voor uw netwerkapparaat. (Afb. 2.2.2.c)

Afb. 2.2.2.c "Eigenschappen voor LAN-verbinding" venster.

6) Stel het gebruikte protocol in op "Eigenschappen voor Internet-protocol (TCP/IP)" venster

Afb. 2.2.2.d "Eigenschappen voor Internet-protocol (TCP/IP)" scherm.

7) Stel het IP-adres, subnetmask en standaard gateway in voor de PC.

2.2 Handmatige instelling netwerkverbinding (vervolg)

[Over het IP-adres]

■ Handmatig instellen

Het netwerkadres deel in het IP-adres ingesteld op uw PC dient overeen te komen met dat van de projector. En het gehele IP-adres in de PC mag niet overlapt worden met andere apparatuur in hetzelfde netwerk, waaronder de projector.

Selecteer bijvoorbeeld

De initiële projector instellingen zijn als volgt:

IP-adres: 192.168.1.10

Subnet mask (Subnetmasker): 255.255.255.0

(Netwerkadres: 192.168.1 in dit geval)

Specificeer daarom het IP-adres van de PC als volgt:

IP-adres: 192.168.1.xxx (xxx staat voor de decimalen.)

Subnet mask (Subnetmasker): 255.255.255.0

(Netwerkadres: 192.168.1 in dit geval)

van 1 tot 254 voor "xxx" zonder hetzelfde te zijn met andere apparaten.

In dit geval heeft de projecter "192.168.1.10" als IP-adres, specifieer van 1 tot 254, behalve 10 voor de PC.

N.B. • "0.0.0.0" kan niet als IP-adres ingesteld worden.

- Het IP-adres van de projector kan veranderd worden d.m.v. de configuratie utility via een webbrowser. (11)

- Als de projector en de PC allebei in hetzelfde netwerk bevinden (d.w.z. het netwerk adres is algemeen), dan kan de standaard gateway leeg zijn.

- Wanneer de projector en de PC zich allebei in verschillende netwerken bevinden, dan is het instellen van de standaard gateway noodzakelijk. Neem contact op met de netwerkbeheerder voor informatie.

Wanneer er zich een DHCP-server in het netwerk bevindt, dan is het mogelijk om automatische een IP-adres aan de projector en PC toe te wijzen.

* DHCP is een afkorting voor "Dynamic Host Configuration Protocol" en heeft als functie om de noodzakelijk instellingen voor het netwerk zoals het IP-adres van de server naar de cliënt. Een server die de DHCP-functie heeft wordt een DHCP-server genoemd.

2.2 Handmatige instelling netwerkverbinding (vervolg)

2.2.3 "Internet-optie" instelling.

1) Klik op "Internet-opties" in het "Netwerk en Internet-verbindingen" venster (Afb.2.2.3.a) om het "Eigenschappen voor Internet" venster te openen. (Afb. 2.2.3. b)

Afb. 2.2.3.a "Netwerk en Internet-verbindingen" venster.

Afb. 2.2.3.b "Eigenschappen voor Internet" venster

2) Klik op de "Verbindingen" tab en daarna op de [LAN-instellingen] om het "LAN-instellingen" (Afb. 2.2.3.c)

2.2 Handmatige instelling netwerkverbinding (vervolg)

Afb. 2.2.3.c "LAN-instellingen" venster.

3) ontvink alle vakjes in het "LAN-instellingen" venster. (Afb. 2.2.3.c)

2.2.4 Controleer de verbinding.

Controleer of de PC en projector hier goed verbonden zijn. Als deze niet aangesloten zijn, controleer dan of de kabelverbindingen en instellingen goed zitten of niet.

1) Start de browser op de PC en specificeer de volgende URL en klik dan op de "Ga naar" knop.

Bijvoorbeeld, als het IP-adres van de projector 192.168.1.10 geef deze dan op.

URL: http://192.168.1.10/

2) Als Afb. 2.2.4 verschijnt dan is het succesvol.

Afb. 2.2.4 "Inlogmenu"

1. Beheer met webbrowsersoftware.

3. Beheer met webbrowsersoftware.

Deze projector is uitgerust met de volgende netwerkfuncties door het gebruik van webbrowsersoftware.

Het configureren en besturen van de projector via een webbrowser

U kunt de projector aanpassen of besturen via een netwerk door een webbrowser vanaf een PC te gebruiken die aangesloten is op hetzelfde netwerk.

(11)

E-mail waarschuwingen

De projector kan automatisch een waarschuwing versturen naar gespecificeerde e-mailadressen wanner de projector onderhoud vereist of een fout heeft waargenomen.

(32)

Projectorbeheer m.b.v. SNMP.

Dit is een SNMP compatibel projector (Simple Network Management Protocol) waarmee u het vanaf een afstand kunt monitoren m.b.v. SNMP-software.

Bovendien is de projector in staat om storings- en waarschuwingsberichten naar een gespecificeerde PC te sturen.

(34)

Agenda schema

U kunt de projector van te voren laten plannen om verschillende functies uit te voeren al naargelang datum en tijd.

(35)

e-SHOT (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

(38)

Opdrachtenbeheer via het netwerk.

De projector kan bestuurd worden d.m.v. RS-232C-opdrachten via een netwerk.

(40)

3.1 Het configureren en besturen van de projector via een webbrowser

U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een PCE die aangesloten is op hetzelfde netwerk.

• Wanneer JavaScript is uitgeschakeld in uw webbrowser dan moet u JavaScript inschakelen om de webpagina's van de projector goed te kunnen gebruiken. Zie de hulpbestanden voor uw webbrowser voor informatie over hoe het JavaScript in te schakelen.
• U kunt communiceren met behulp van SSL (Secure Socket Layer) wanneer u Windows XP Service Pack 2 of een vroegere versie van Microsoft Windows gebruikt. Begin met “https://” wanneer u het IP-adres van de projector invoert in de webbrowser. U kunt niet met deze projector via SSL met Windows Vista communiceren.
• Het wordt aanbevolen om alle webbrowser updates te installeren. Het wordt met name aanbevolen dat om met SSL te kunnen communiceren alle gebruikers van Internet Explorer op een Microsoft Windows versie eerder dan Windows XP Service Pack 2 de beveiligingsupdate Q832894 (MS04-004) installeren anders wordt de webbrowser-interface wellicht niet correct weergegeven.

En wanneer u een eerdere Internet-Explorer-versie gebruikt, dan logt de browser tijdens bewerkingen na 50 seconden uit.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Tijdens het configureren of besturen vande projector via een webbrowser zijn een ID en een wachtwoord nodig. Er zijn twee soorten ID's, de Beheerder-ID en de Gebruiker-ID. Het volgende schema beschrijft de verschillen tussen de ID's van de Beheerder en Gebruiker.

Optie Beschrijving Beheerder			Gebruiker
Network Information	Toont de huidige netwerkconfiguratie instellingen van de projector.	√	√
Network Settings	Toont en configureert de netwerkinstellingen.	√ n.v.t.
Port Settings	Toont en configureert de communicati epoortinstellingen.	√ n.v.t.
Mail Settings	Toont en configureert de e-mailadresinstellingen.	√ n.v.t.
Alert Settings	Toont en configureert storings- & waarschuwingsberichten.	√ n.v.t.
Schedule Settings	Toont en configureert de planningsinstellingen.	√ n.v.t.
Date/Time Settings	Toont en configureert de datum en tijdinstellingen	√ n.v.t.
Security Settings	Toont en configureert wachtwoorden en andere beveiligingsinstellingen.	√ n.v.t.
Projector Control Bestuurd de projector. √ √
Projector Status	Toont en configureert de huidige projectorstatus.	√	√
Network Restart	Reset de netwerkverbinding van de projector.	√ n.v.t.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.1 Inloggen

Zie het volgende voor het configureren of besturen van de projector via een webbrowser.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de adresbalk van de webbrowser, en druk op "Enter" of klik op de knop "Ga naar" knop. Het scherm in Afb. 3.1.1a wordt weergegeven.

2) Voer uw ID en wachtwoord in en klik op [Logon].

Onder staan de standaard fabrieksinstellingen voor de Beheerder-ID, de Gebruiker-ID en de wachtwoorden.

Optie ID Wachtwoord
Beheerder Administrator
Gebruiker User

Wanneer het inloggen succesvol is dan zal of Afb. 3.1.1 b of Afb. 3.1.1 c verschijnen.

Afb. 3.1.1 b "Inloggen met een Beheerder-ID"

Afb. 3.1.1 c "Inloggen met een Gebruikers-ID"

3) Klik op de gewenste functie- of configuratie-onderdeel op het hoofdmenu aan de linkerkant van het scherm.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.2 Network Information (Netwerkinformatie)

Alle schermtekeningen in deze handleiding worden getoond wanneer u inlogt met een Beheerder-ID.

Elke functie die alleen beschikbaar is voor de Beheerder wordt niet getoond wanneer u inlogt met een Gebruikers-ID. Zie de tabel. (13)

Toont de huidige netwerkconfiguratie instellingen van de projector.

Optie Beschrijving
Projector Name Toont de	instellingen van de projectornaam.
DHCP Toont de DHCP-configuratie instellingen.
IP Address Toont het huidige IP-adres.
Subnet Mask Toont het subnetmasker.
Default Gateway Toont de	standaard gateway.
MAC Address Toont het	ethernet MAC-adres.
Firmware Date	Toont het netwerk firmware tijdstempel. Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID.
Firmware Version	Toont het netwerk firmware versienummer. Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.3 Network Settings (Netwerkinstellingen)

Toont en configureert de netwerkinstellingen.

Optie Beschrijving
IP Configuration Configureert de netwerkinstellingen.
DHCP ON Schakelt DHCP in.
DHCP OFF Schakelt DHCP uit.
	IP Address	Configureert het IP-adres wanneer de DHCP uitgeschakelt is.
	Subnet Mask	Configureert het subnetmasker wanneer de DHCP uitgeschakelt is.
	Default Gateway	Configureert de standaard gateway wanneer de DHCP uitgeschakelt is.
Projector Name		Configureert de naam van de projector.De lengte van de Projectornaam kan tot 64 alfanumerieke karakters zijn. Alleen alfabetische, cijfers en de volgende symbolen kunnen gebruikt worden: !"#$%&'()*+,-./;;<=>?@[]^_^~{I}~ en spatie
sysLocation (SNMP)		Configureert de locatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de sysLocation kan tot 255 alfanumerieke karakters zijn. Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden.
sysContact (SNMP)		Configureert de contactinformatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de het sysContact kan tot 255 alfanumerieke karakters zijn. Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden.
DNS Server Address	Configureert het DNS-serveradres.

Klik op [Apply] om de instellingen op te slaan.

3. Beheer met webbrowsersoftware.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het resetten van de netwerkverbinding. Wanneer de configuratie instellingen gewijzigd zijn, dan moet u de netwerkverbinding opnieuw starten. U kunt de netwerkverbinding opnieuw starten door te drukken op [Network Restart] in het hoofdmenu.

- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.4 Port Settings (Poortinstellingen)

Toont en configureert de communicatiepoortinstellingen.

Optie Beschrijving
Network Control Port1 (Port:23)	Configureert opdrachtenbeheerpoort 1 (Poort 23).
Port open	Klik op [Enable] vink het vakje aan om poort 23 te gebruiken.
Authentication	Klik op [Enable] Vink het vakje aan wanneer autenticatie vereist is voor deze poort.
Network Control Port2 (Port:9715)	Configureert opdrachtenbeheerpoort 2 (Poort 9715).
Port open	Klik op [Enable] vink het vakje aan om poort 9715 te gebruiken.
Authentication	Klik op [Enable] Vink het vakje aan wanneer autenticatie vereist is voor deze poort.
Image Transfer Port (Port:9716)	Configureert de beeld overdracht poort (Poort:9716).
Port open Klik het [Enable] selectievakje om poort 9716 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort.
SNMP Port Configureert de SNMP-poort.
Port open	Klik op [Enable] vink het vakje aan om SNMP te gebruiken.
Trap address	Configureert de bestemming van de SNMP-vastlegging in het IP-formaat.
SMTP Port Configureert de SMTP-poort.
Port open	Klik op [Enable] Vink het vakje aan om de e-mailfunctie te gebruiken.

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Send mail	Klik op [Enable] Vink het vakje aan om de e-mailfunctie te gebruiken. Configureer de voorwaarden voor het versturen van e-mail onder de Alert Settings.
SMTP Server IP Address	Configureert de adressen van de mailserver in het IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings. De maximale lengte van een host of domeinnaam is tot 255 karakters.
Sender E-mail address	Configureert het e-mailadres van de verzender.De lengte van het e-mailadres van de verzender kan tot 255 alfanumerieke karakters zijn.
Recipient E-mail address	Configureert het e-mailadress van één tot vijf ontvangers.U kunt ook [TO] of [CC] voor elk adres. De lengte van het e-mailadres van de ontvanger kan tot 255 alfanumerieke karakters zijn.

Klik op [Apply] om de instellingen op te slaan.

N.B. • U kunt ook controleren of de mailinstellingen correct functioneren door de [Send Test Mail] knop te drukken. Schakel a.u.b. de mail verstureninstelling in voor dat u op [Send Test Mail].

- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.6 Alert Settings (Waarschuwingsinstellingen)

Toont en configureert de instellingen voor de storings- & waarschuwingsinstellingen.

Waarschuwingsoptie Beschrijving
Cover Error De lampdeksel	is niet goed vastgezet.
Fan Error De ventilatie functioneer niet.
Lamp Error	De lamp gaat niet branden en er bestaat de mogelijkheid dat het binnenste deel warm geworden is.
Temp Error	Er bestaat de mogelijkheid dat het binnenste deel verwarmd is.
Lens Door Error De lensafdekking is niet of niet goed geopend of gesloten.
Air Flow Error De interne	temperatuur is aan het stijgen.
Lamp Time Error Lampoverluchttijd.
Cold Error	Er bestaat de mogelijkheid dat het binnenste deel onderkoeld is.
Filter Error Fiteroverluchttijd.
Other Error	Overige fouten.Wanneer deze foutmelding getoond wordt, neem dan contact op met uw dealer.
Schedule Execution Error	Planuitvoeringsfout. (21)
Lamp Time Alarm Lampoverluchttijdalarminstelling.
Filter Time Alarm Filteroverluchttijdalarminstelling.
Transition Detector Alarm	Transitie detectoralarm. (Menu OPTIE in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)
“CHANGE THE LAMP” is displayed.	“CHANGE THE LAMP” wordt weergegeven.
Cold Start	De hoofdstroomschakelaar is ingeschakeld.(Uit → standby modus)
Authentication Failure	De SNMP-toegang wordt waargenomen vanuit de ongeldige SNMP-gemeenschap.

Zie de "Oplossingen vinden" in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids voor een meer gedetailleerde uitleg van fouten behalve Overige fouten en de Planuitvoeringsfout.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

De Alarmeringsopties worden getoond in het onderstaande.

De optie Beschrijving
Alarm Time	Stelt de alarmtijd in.(Alleen het Lamptijdalarm en het Filtertijdalarm.)
SNMP Trap	Klik op [Enable] vink het vakje aan om SNMP-vastleg waarschuwingen in te schakelen.
Send Mail	Klik op [Enable] vink het vak je aan om e-mailwaarschuwingen te ontvangen.(Behalve Koude start en Het verifiëren is mislukt..)
Mail Subject	Configureert de regel van het onderwerp van het te zenden e-mail.De lengte van de onderwerpregel kan tot 255 alfanumerieke karakters zijn.(Behalve Koude start en Het verifiëren is mislukt..)
Mail Text	Configureert de tekst het te zenden e-mail.De lengte van de tekst kan tot 1024 alfanumerieke karakters zijn.(Behalve Koude start en Het verifiëren is mislukt..)

Klik op [Apply] om de instellingen op te slaan.

N.B. • Het starten van de e-mail voor filterstoring is afhankelijk van de instelling FILTERMELDING in het onderdeel SERVICE van het Menu OPTIE welke de periode bepaald tot wanneer het filterbericht op het projectorscherm verschijnt. De e-mail wordt verstuurd wanneer de filtertimer de 50, 100, 200, 300, 400, 500, 600, 700 of 800 passeerd gebaseerd op de configuratie. Er wordt geen berichtgevings-e-mail gestuurd als het FILTERMELDING op SCHAKEL UIT is ingesteld. (Menu OPTIE in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)

• Lamptijdalarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) van de lamptimer. Wanneer het aantal lampuren deze drempelwaarden overschrijdt, die geconfigureerd werd via de webpagina, dan wordt de e-mail verstuurd.
• Lamptijdalarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) van de lamptimer. Wanneer het aantal filteruren deze drempelwaarde overschrijdt dan wordt deze e-mail verstuurd.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.7 Schedule Settings (Agenda instellingen)

Optie Beschrijving
Daily Configureert het dagelijkse schema.
Sunday Configureert het schema van zondag.
Monday Configureert het schema van maandag.
Tuesday Configureert het schema van dinsdag.
Wednesday Configureert het schema van woensdag.
Thursday Configureert het schema van donderdag.
Friday Configureert het schema van vrijdag.
Saturday Configureert het schema van zaterdag.
Specific date No.1	Configureert het schema van de specifieke datum (nr. 1).
Specific date No.2	Configureert het schema van de specifieke datum (nr. 2).
Specific date No.3	Configureert het schema van de specifieke datum (nr. 3).
Specific date No.4	Configureert het schema van de specifieke datum (nr. 4).
Specific date No.5	Configureert het schema van de specifieke datum (nr. 5).

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

De dagelijske en wekelijkse gebeurtenisopties worden in het onderstaande getoond.

Optie Dagelijkse & Wekelijkse beschrijving
Schedule	Klik op [Enable] vink het vakje aan om het schema in te schakelen.
Schedule List Toont het huidige schema.

De specifieke datumgebeurtenissen worden getoond in het onderstaande.

Optie Specifieke datum (nr. 1 - 5) beschrijving
Schedule	Klik op [Enable] vink het vakje aan om de gespecificeerde datum (No.1-5) programmering in te schakelen.
Date (Month/Day) Configureert de maand en datum.
Schedule List Toont het schema van de huidige specifieke datum (nr. 1 - 5).

Klik op [Apply] om de instellingen op te slaan.

Klik om extra functies en gebeurtenissen toe te voegen op [Add] en stel de volgende opties in:

Optie Beschrijving
Time Configureert de tijd om opdrachten uit te voeren.
Command[Parameter]	Configureert de uit te voeren opdrachten.
Power Configureert de parameters voor het stroombeheer.
Input Source	Configureert de parameters voor het verwisselen van de invoer.
Display Image	Configureert de parameters voor het tonen van overdrachtsgegevens.

Klik op [Register] om nieuwe opdrachten aan de schemalijst toe te voegen.

Klik op [Delete] om opdrachten uit de schemalijst te wissen.

Klik op [Reset] om alle opdrachten uit de schemalijst te wissen.

N.B. • Nadat de projector is verplaatst, controleert u de datum- en tijdinstellingen van de projector alvorens de programmering te configureren. Een sterke schok kan de instellingen voor datum en tijd (23) veranderen.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.8 Date/Time Settings (Datum/tijdinstellingen)

Toont en configureert de datum en tijdinstellingen.

Optie Beschrijving
Current Date			Configureert de huidige datum in het jaar/maand/dag formaat.
Current Time			Configureert de huidige tijd in het uur:minuut:sconde formaat.
Daylight Savings Time			Klik op [ON] vink het vakje aan om de daglicht besparingstijd in te schakelen en stel de volgende opties in:
Start			Configureert de datum en tijd wanneer de daglicht besparingstijd begint.
			Month
			Week
			Day
			Time
			hour
			minute
End			Configureert de dag van de week wanneer de daglicht besparingstijd begint (Sun, Mon, Tue, Wed, Thu, Fri, Sat).
			Time
			end
			Month
			Week
			Day
			Time
			hour
			minute

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Time difference
SNTP	Vink het [ON] vakje aan om datum en tijd van de SNTP-server te ontvangen en stel de volgende opties in:
SNTP Server IP Address	Configureert het SNTP-serveradres in IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in deNetwerkinstellingen. De maximale lengte van een host of domeinnaam is tot 255 karakters.
Cycle	Configureert de interval waarmee de datum en tijd van de SNTP-server verkregen wordt (uren: minuten).

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.
- Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.
- Om de SNTP functie in te schakelen, moet het tijdsverschil zijn ingesteld.
- De projector zal datum en tijd informatie ophalen van de Tijdserver en tijd instellinge overschrijven als SNTP is ingeschakeld.
- De tijd van de Interne Klok zou niet accuraat kunnen worden behouden. Gebruik van SNTP wordt aangeraden on accurate tijd te behouden.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.9 Security Settings (Beveiligingsinstellingen)

Toont en configureert wachtwoorden en andere beveiligingsinstellingen.

Optie Beschrijving
Administrator authority	Configureert de Beheerder-ID en wachtwoord.
Administrator ID	Configureert de Beheerder-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
Administrator Password	Configureert de Beheerderwachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn.
Re-enter Administrator Password	Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in.
User authority Configureert de Gebruikers-ID en wachtwoord.
User ID	Configureert de Gebruiker-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
User Password	Configureert de Gebruikerswachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn.
Re-enter User Password	Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Network Control	Configureert het Verificatiewachtwoord voor de opdrachtenbeheer.
Authentication Password	Configureert het Verificatiewachtwoord. De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
Re-enter Authentication Password	Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in.
SNMP	Configureert de naam van de gemeenschap wanneer SNMP gebruikt wordt.
Community name	Configureert de naam van de gemeenschap. De lengte van de tekst kan tot 64 alfanumerieke karakters zijn.

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu. • Alleen nummers '0-9' en alphabet 'a-z', 'A-Z' kan worden gebruikt.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.10 Projector Control (Projectorbesturing)

De opties die getoond worden in de onderstaande tabel kunnen gekozen worden d.m.v. het Projector Control-menu.

Selecter een optie door de pijltjestoetesen omlaag en omhoog op de PC te gebruiken.

De meeste opties hebben een submenu. Zie de onderstaande tabel voor informatie hierover.

N.B. • De instellingswaarde kokmt misschien net overeen met de daadwerkelijke waarde als de gebruiker de waarde handmatig verandert. Vernieuw in dat geval de pagina door op de [Refresh] knop te drukken.

Bestuurd de projector.

Optie Beschrijving
Main
Power Schakelt de stroom aan/uit.
Input Source Selecteert de invoerbron.
Picture Mode Selecteert de afbeeldingsmodusinstelling.
Blank On/Off Schakelt leeg aan/uit.
Mute Schakelt dempen aan/uit.
Freeze Schakelt Freeze aan/uit.
Magnify	Bestuurd de vergrotingsinstelling.Bij een aantal invoersignaalbronnen kan het vergroten stoppen zelfs al heeft het de maximale instellingswaarde niet bereikt.Het variabele bereik:• Voor een computer-signaal 0-48• Voor een video, componenten of s-videosignaa 0-16
Focus Regelt de scherpstelling.
Brightness Pas de helderheidsinstelling aan.
Contrast Pas de contrastinstelling aan.
Gamma Selecteert de gamma instelling.
Color Temp Selecteer de kleurentemperatuurinstelling.
Color Pas de kleureninstelling aan.
Tint Pas de tintinstelling aan.
Sharpness Past de scherpte aan.
MyMemory Save	Slaat Mijn geheugengegevens op.
MyMemory Recall	Roept Mijn geheugengegevens op.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Aspect Selecteert de aspectinstelling.
Over Scan Pas de over scan instelling aan.
V Position Past de verticale positie aan.
H Position Past de horizontale positie aan.
H Phase Past de horizontale fase aan.
H Size Past de horizontale grote aan.
Auto Adjust Execute Voert de automatische aanpassing uit.
Input
Progressive Selecteert de progressieve instelling.
Video NR Selecteert de videoruisonderdrukking instelling.
Color Space Selecteert de kleurruimte.
Component Selecteert de component terminalinstelling.
C-Video Format Selecteert de videoformaatinstelling.
S-Video Format Selecteert de S-videoformaatinstelling.
Frame Lock-Computer1	Hiermee schakelt u de functie Stilzetten - Computer 1 aan/uit.
Frame Lock-Computer2	Hiermee schakelt u de functie Stilzetten - Computer 2 aan/uit.
Computer in-1	Hiermee selecteert u het type van het inputsignaal van Computer 1.
Computer in-2	Hiermee selecteert u het type van het inputsignaal van Computer 2.
Setup
D-Zoom Regelt de zoom.
D-Shift V Regelt de verticale positie van het beeld.
D-Shift H	Regelt de horizontale positie van het beeld.
Keystone V	Past de verticale trapeziumvervormingsinstelling aan.
Whisper Selecteer der fluistermodus.
Mirror	Selecteert de spiegelstatus.
Volume	Pas de volumeinstelling aan.
Speaker	Schakelt de ingebouwde luidspreker aan/uit.
Audio-Computer1	Wijst de AUDIO-COMPUTER IN1 invoerpoort toe.
Audio-Computer2	Wijst de AUDIO-COMPUTER IN2 invoerpoort toe.
Audio-Component	Wijst de AUDIO-COMPONENT-invoerpoort toe.
Audio-S-Video	Wijst de AUDIO-S-VIDEO-invoerpoort toe.
Audio-Video	Wijst de AUDIO-VIDEO-invoerpoort toe.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Screen
Language Selecteert de taal voor de OSD.
Menu Position V Past de verticale menupositie aan.
Menu Position H Past de horizontale menupositie aan.
Blank Selecteer der blankmodus.
Startup Selecteert de schermstartupmodus.
MyScreen Lock Zet de Mijn scherm lockfunctie aan/uit.
Message Schakelt de berichtenfunctie aan/uit.
Option
Auto Search Schakelt de automatische signalenzoekfunctie aan/uit.
Auto on Schakelt de auto berichtenfunctie aan/uit.
Auto off	Configureert de timer om de projector uit te schakelen wanneer er geen signaal gedetecteerd wordt.
My Button-1	Wijst de functies toe aan de MY BUTTON1 knop op de meegeleverde afstandbediening.
My Button-2	Wijst de functies toe aan de MY BUTTON2 knop op de meegeleverde afstandbediening.
Focus Lock Schakelt de vergrendeling van de scherpstelling in/uit.
Remote Receiv. Front	Schakel de afstandsbedieningontvanger aan de voorkant in/uit.
Remote Receiv. Top	Schakel de afstandsbedieningontvanger aan de achterkant in/uit.
Remote Freq. Normal	Schakelt de externe besturingsignaal frequentie normaal in/uit.
Remote Freq. High Schakelt de externe besturingsignaal frequentie hoog in/uit.
Closed Caption
Display	Hiermee selecteert u de instelling WEERGEVEN van de ondertiteling voor gehoorgestoorden.
Mode	Hiermee selecteert u de instelling MODUS van de ondertiteling voor gehoorgestoorden.
Channel	Hiermee selecteert u de instelling KANAAL van de ondertiteling voor gehoorgestoorden.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.11 Projector Status (Projectorstatus)

Toont en configureert de huidige projectorstatus.

Optie Beschrijving

Error Status Toont de huidige foutstatus.

Lamp Time Toont de gebruikstijd van de huidige lamp.

Filter Time Toont de gebruikstijd van de huidige filter.

Power Status Toont de huidige stroomstatus.

Input Status Toont de huidige invoersignaalbron

Blank On/Off Toont de huidige Blank aan/uit status.

Mute Toont de huidige Dempen aan/uit status.

Freeze Toont de huidige Freezestatus.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.12 Network Restart (Netwerk reset)

Optie Beschrijving
Restart	Reset de netwerkverbinding van de projector om de nieuwe configuratie instellingen te activeren.

N.B. • Het opnieuw opstarten vereist dat u opnieuw inlogt om de webbrowser weer te kunnen besturen of configureren via een webbrowser. Wacht 1 minuut of langer nadat u op [Restart] geklikt heeft om opnieuw in te kunnen loggen.

- Het inlogmenu (13) verschijnt na het opnieuw starten van de netwerkverbinding van de projector als de DHCP op SCHAKEL IN staat.

3.1.13 Logoff (Uitloggen)

Wanneer [Logoff] aangeklikt wordt verschijnt het Inlogmenu. (13)

3.2 E-mail waarschuwingen

De projector kan automatisch een waarschuwingsmelding sturen naar de opgegeven e-mailadressen als de projector een bepaalde conditie die onderhoud behoeft opmerkt, of een storing opmerkt

N.B. • Er kunnen tot vijf e-mailadressen opgegeven worden.

- De projector kan misschien niet in staat zijn om e-mails te verzenden als de stroom plotseling uitvalt.

Mailinstellingen (18)

Om gebruik te kunnen maken van de e-mailwaarschuwingsfunctie van de projector moet u de volgende opties via een webbrowser configureren. Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SMTP-poort te openen.
5) Klik op [Apply] om de instellingen op te slaan.

N.B. • Een Netwerk Herstart is vereist nadat de SMTP Port configuratie instellingen zijn veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

6) Klik op [Mail Settings] en configureer elke optie. Zie de sectie 3.1.5 Mail Settings (Mailinstellingen) (18) voor meer informatie.
7) Klik op [Apply] om de instellingen op te slaan.

N.B. • Click [Send Test Mail] knop in [Mail Settings] om te bevestigen dat de e-mailinstellingen correct zijn. De volgende e-mail wordt verstuurd aan de gespecificeerde adressen:

Onderwerp :Test Mail

Tekst : Send Test Mail

Date <Testdatum>
Time <Testtijd>
IP Address <Projector IP-adres>
MAC Address <Projector MAC-adres>

3.2 E-mail waarschuwingen (vervolg)

8) Klik op [Alert Settings] in het hoofdmenu om de E-mail waarschuwingsinstellingen te configureren.
9) Selecteer en configureer elke waarschuwingsoptie. Zie sectie 3.1.6 Alert Settings (Waarschuwingsinstellingen) (19) voor meer informatie.
10) Klik op [Apply] om de instellingen op te slaan.

Storings- en waarschuwings-e-mails krijgen het volgende formaat:

Onderwerp : <Mail title> <Projectornaam>
Tekst : <Mail text>
Date <Storings-/waarschuwingsdatum>
Time <Storings-/waarschuwingstijd>
IP Address <Projector IP-adres>
MAC Address <Projector MAC-adres>

3.3 Projectorbeheer m.b.v. SNMP.

Met de SNMP (Simple Network Management Protocol) is het mogelijk om de projectorinformatie te beheren, welke een storings- of waarschuwingstatus is, vanaf de computer op het netwerk. SNMP-beheersoftware zal nodig zijn op de comptuer om deze functie te gebruiken.

N.B. • Het wordt aanbevolen om de SNMP-functies te laten uitvoeren door een netwerkbeheerder.

- SNMP-beheersoftware moet geïnstalleerd zijn op de computer om de projector via SNMP te monitoren.

SNMP-instellingen (17)

Configureer de volgende opties via een webbrowser om SNMP te kunnen gebruiken: Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SNMP-poort te openen. Stel het IP-adres in om de SNMP-vastlegging naar toe te sturen wanneer er zich een storing/waarschuwing voordoet.

N.B. • Een Netwerk Herstart is vereist nadat de SNMP Port configuratie instellingen zijn veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

5) Klik op [Security Settings] in het hoofdmenu.
6) Klik op [SNMP] en stel de naam van de gemeenschap in op het scherm dat verschijnt.

N.B. • Een herstart van het Netwerk is vereist nadat de Community Name is veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

7) Configureer de instellingen voor de overdrachtvastlegging van storingen/waarschuwingen. Klik op [Alert Settings] in het hoofdmenu en selecteer de storings-/waarschuwingsoptie die geconfigureerd moet worden.

8) Klik op [Enable] om de SNMP-vastlegging voor storingen/waarschuwingen te versturen. Vink het [Enable] vakje af wanneer er geen SNMP-overdrachtsvastlegging vereist is.

9) Klik op [Apply] om de instellingen op te slaan.

3.4 Agenda schema

De planningsfunctie maakt het mogelijk om een ingeplande gebeurtenis, waaronder het in- en uitschakelen, in te stellen. Het maakt "zelfbeheer" van de projector mogelijk.

- De in/uit schakel gebeurtenis heeft de laagste prioriteit van alle gebeurtenissen die op hetzelfde tijdstip bepaald worden.

- Er zijn 3 soorten Planning: 1) daily 2) weekly 3) specific date. (21)

- De prioriteit van de ingeplande gebeurtenissen is als volgt: 1) specific date 2) weekly 3) daily.

- Er zijn maximaal vijf specifiek datums beschikbaar voor ingeplande gebeurtenissen. Er wordt prioriteit gegeven aan die met de lagere nummers wanneer er meer dan één gebeurtenis ingepland is op dezelfde datum en tijd (bijvoorbeeld, 'Specific Day No. 1' heeft prioriteit voor 'Specific Day No. 2' enz.)

- Stel eerst de datum en tijd in voordat u de ingeplande gebeurtenissen inschakelt. (23)

3.4 Agenda schema (vervolg)

Agenda instellingen (21)

Planingsinstellingen kunnen geconfigureerd worden vanaf een webbrowser.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Schedule Settings] in het hoofmenu en selecteer de gewenste planningsoptie. Wanneer u bijvoorbeeld de opdracht elke zondag wilt uitvoeren, selecteer dan [Sunday].
4) Klik op [Enable] vink het vakje aan om het plannen in te schakelen.
5) Voer de datum (maand/dag) in voor de specifieke datumplanning.
6) Klik op [Apply] om de instellingen op te slaan.
7) Klik op [Add] om een nieuwe gebeurtenis aan te maken. Klik na het configureren van de tijd, opdracht en parameters op [Register] om een nieuwe gebeurtenis toe te voegen. Klik om terug te gaan naar de vorige pagina op de [Cancel] knop te drukken.
8) Klik op [Delete] wanneer u een schema wilt wissen.

Er zijn drie soorten planning:

1) Daily: Voer de gespecificeerde operatie elke uit op een gespecificeerd tijdstip.
2) Sunday \~ Saturday: Voer de gespecificeerde operatie uit op het specificeerd tijdstip op een bepaalde dag van de week.
3) Specific Date: Voer de gespecificeerde operatie uit op de gespecificeerde datum en tijd.

N.B. • In de standby-modus zal de stroomindicator groen gaan knipperen voor ongeveer 3 seconden wanneer er ten minste 1 "Power On" planning opgeslagen is.

- Wanneer de planningsfunctie gebruikt wordt, dan moet het stroomsnoer op de projector en het stopcontact aangesloten zijn en moet de aan/uit-schakelaar aan staan, [ | ]. De planningsfunctie functioneer niet als de aan/uit-knop uitgeschakeld is [O] of wanneer er over het stroomsnoer gestruikeld wordt. De stroomindicator gaat orangje of groen oplichten wanneer de projector stroom ontvangt.

3.4 Agenda schema (vervolg)

Datum/tijdinstellingen (23)

De datum/tijd-instelling kan aangepast worden via een webbrowser.Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser. Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
2) Klik op [Date/Time Settings] in het hoofdmenu en configureer elke optie. Zie sectie 3.1.8 Date/Time Settings (Datum/tijdinstellingen) voor meer informatie.
3) Klik op [Apply] om de instellingen op te slaan.

N.B. • Een Netwerk Herstart is vereist nadat de Daylight Savings Time of SNTP configuratie instellingen zijn veranderd.

- De batterij voor de ingebouwde klok kan leeg zijn als de klok achterloopt zelfs als de datum en tijd corect ingesteld zijn. Vervang de batterij door de volgende aanwijzingen te volgen m.b.t. het vervangen van de batterij.

(Interne klokbatterij in de Gebruiksaanwijzing (beknopt))

- De tijd van de interne klok blijft misschien niet accuraat. Het gebruik van de SNTP wordt aanbevolen om een accurate tijd te houden.

3.5 e-SHOT (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

Afb. 3.5 Afbeeldingsoverdracht.

e-SHOT overdracht vereist een exclusieve applicatie voor uw PC. U kunt deze downloaden vanaf Hitachi website (http://hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com). Zie de gebruiksaanwijzing van de applicatie voor aanwijzingen.

Om de overgebrachte afbeelding te tonen, selecteer de e-SHOT optie in het NETWERK-menu. Zie voor meer informatie de beschrijving van de e-SHOT optie van het NETWERK-menu. (Menu NETWERK in de Gebruiksaanwijzing (gedetailleerde) – Bedieningsgids)

N.B. • Het is mogelijk om maximaal 4 aan het afbeeldingsbestand toe te wijzen.
- Het afbeeldingsbestand kan ook weergegeven worden d.m.v. de planningsfunctie vanaf de webbrowser. Zie de sectie 3.4 Agenda schema (35) voor meer informatie.

3.5 e-SHOT (afbeeldingsoverdracht) weergave (vervolg)

Configureer de volgende onderdelen van een web browser als e-SHOT wordt gebruikt. Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer "http://192.168.1.10/" in de adresbalk in van de web browser.

2) Voer de Beheerder ID en Paswoord in en klik [Logon].

3) Klik [Port Settings] in het hoofdmenu.

4) Klik het [Enable] selectievakje om de Image Transfer Port (Port: 9716) te openen. Klik het [Enable] selectievakje voor de [Authentication] instelling als verificatie is vereist, maak anders het selectievakje leeg.

5) Klik de [Apply] knop om de instellingen te bewaren.

Als de verificatie instelling is ingeschakeld, zijn de volgende instellingen vereist.

6) Klik [Security Settings] in het hoofdmenu.
7) Selecteer [Network Control] en voer het gewenste verificatie paswoord.
8) Klik de [Apply] knop om de instellingen te bewaren.

N.B. • Het Verificatie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), en Image Transfer Port (Port: 9716).

- De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.6 Opdrachtenbeheer via het netwerk.

U kunt de projector configureen en besturen via het netwerk d.m.v RS-232C-opdrachten.

Communicatiepoort.

De volgende twee poorten zijn toegewezen voor opdrachtenbeheer:

TCP #23

TCP #9715

N.B. • Commando bediening is niet beschikbaar via communicatie poort (TCP #9716) (17) voor details.die wordt gebruikt voor de e-SHOT transmissie functie.

Opdrachtenbeheerinstellingen (17)

Configureer de volgende opties vanaf een webbrowser als opdrachtenbeheer gebruikt wordt.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.

4) Klik op [Enable] om de Network Control Port1 (Port: 23) te openen om TCP #23 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verificatie vereist is, vink anders het vakje af.
5) Klik op [Enable] om de Network Control Port2 (Port: 9715) te openen om TCP #9715 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verificatie vereist is, vink anders het vakje af.
6) Klik op [Apply] om de instellingen op te slaan.

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

Wanneer de verificatie instelling ingeschakeld is, dan zijn de volgende instellingen nodig. (25)

7) Klik op [Security Settings] in het hoofdmenu.
8) Klik op [Network Control] en voer het gewenste verificatiewachtwoord in.

* Zie N.B..

9) Klik op [Apply] om de instellingen op te slaan.

N.B. • Het Verificatie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), en Image Transfer Port (Port: 9716).

- De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

Opdrachtformaat.

Opodrachtformaten verschillen per communicatiepoort.

- TCP #23

U kunt de RS-232C-opdrachten gebruiken zonder veranderningen. Het antwoordgegevensformaat is hetzelfde als de RS-232C-opdrachten. Echter het volgende antwoord zal terug gestuurd worden in het geval van een mislukte verificatie wanneer verifiëren ingeschakeld is.

Antwoord	Foutcode
0x1F 0x04 0x00

- TCP #9715

Stuur gegevensformaat

Het volgende formaat wordt toegevoegd aan de kop (0x02), gegevenslengte (0x0D), Checksum (1 byte) en Verbindings-ID (1 byte) van de RS-232C-opdrachten.

Kop	Gegevenslengte	RS-232C-opdracht	Checksum	Verbindings-IDa
0x02 0x0	D 13 bytes 1	byte 1 byte

Kop → 0x02, Vast

Gegevenslengte → RS-232C-opdrachten byte lengte (0x0D, Vast)

RS232C-opdrachten → RS-232C-opdrachten die beginnen met 0xBE 0xEF (13 bytes)

Checksum → Dit is de waarde om nul te maken met de toevoeging van de lagere 8 bits van de kop naar de checksum.

Verbindings-ID → Randomwaarde van 0 tot 255 (deze waar wordt toegevoegd aan de antwoordgegevens)

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

Antwoordgegevensformaat

De verbindings-ID (de gegevens zijn dezelfdse als die van de verbindings-ID gegevens op het verstuurgegevensformaat) wordt toegevoegd aan de RS-232C-opdrachten antwoordgegevens.

Antwoord	Verbindings-ID
0x06 1 byte

Antwoord	Verbindings-ID
0x15 1 byte

Antwoord	Foutcode Verbindings-ID
0x1C 2 bytes 1 byte

Antwoord	Gegevens Verbindings-ID
0x1D 2 bytes 1 byte

Antwoord	Statuscode Verbindings-ID
0x1F 2 bytes		1 byte

Antwoord	Verificatiefoutcode		Verbindings-ID
0x1F	0x04	0x00	1 byte

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

De TCP-verbinding wordt automatisch onderbroken wanner er geen communicatie heeft plaatsgevonden voor 30 seconden na tot stand te zijn gebracht.

Verificatie

De projector accepteert geen opdrachten zonder verificatiesucces wanneer verifiëren is ingeschakeld. De projector gebruik een uitdagend reactie type verificatie met een MD5 (Message Digest 5) algoritme.

Wanneer de projector een LAN gebruikt, dan zullen een random 8 bytes teruggekeerd worden als verifiëren ingeschakeld is. Koppel deze ontvangen 8 bytes en het Verificatiewachtwoord en verwerk deze gegevens met het MD5-algoritme en voeg deze aan de voorzijde van de te versturen opdrachten.

Het volgende is een voorbeeld als het Verificatiewachtwoord "password" is en de random 8 bytes "a572f60c" zijn.

1) Selecteer de projector.
2) Ontvang de random 8 bytes "a572f60c" van de projector.
3) Koppel de random 8 bytes "a572f60c" en het Verificatiewachtwoord "password" aan elkaar en het wordt "a572f60cpassword".
4) Verwerk deze "a572f60cpassword" d.m.v. MD5-algoritme. Het wordt: "e3d97429adffa11bce1f7275813d4bde".
5) Verwerk deze "e3d97429adffa11bce1f7275813d4bde" aan de voorkant toe an de opdrachten en verstuur de gegevens. Verstuur "e3d97429adffa11bce1f7275813d4bde" + opdracht.
6) Wanneer de verstuurgegevens correct zin, dan wordt de opdracht uitgevoerd en worden de antwoordgegevens teruggekeerd. In het andere geval zal er een verificatiefout ontvangen worden.

N.B. • Wat betreft de overdracht van de tweede of volgende opdrachten, kunnen de verificatiegegevens voor dezelfde aansluiting worden overgeslagen.

Projector
