Producttype	Videoprojector
Merk	Hitachi
Model	CP-X306WF
Technologie	3LCD
Resolutie	XGA (1024 x 768)
Helderheid	3000 ANSI-lumen
Contrastverhouding	500:1
Lampduur	2000 uur (normaal) / 3000 uur (eco)
Lensverschuiving	Handmatig verticaal
Zoom	Handmatig (1,2x)

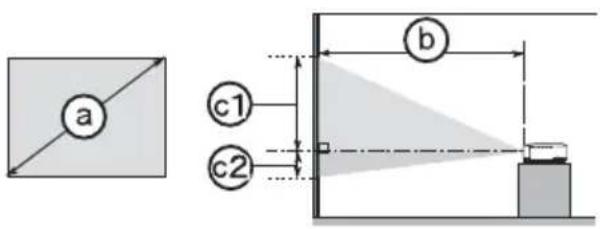

Beeldformaat	30 - 300 inch
Projectieafstand	1,2 - 12,4 m

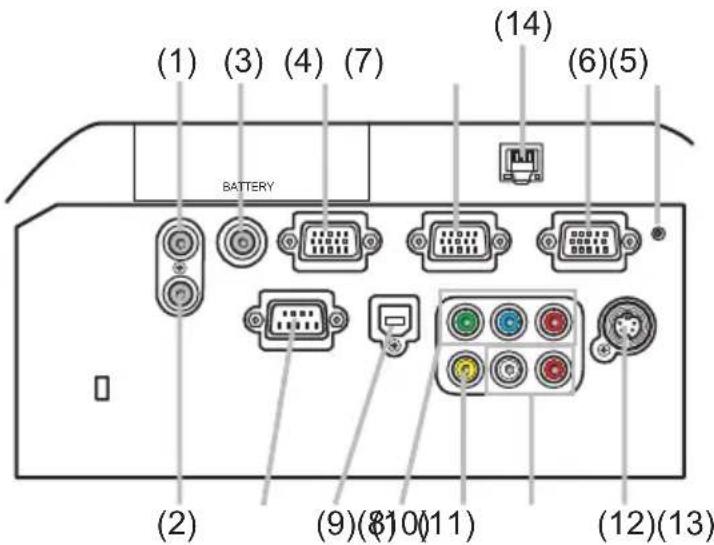

Aansluitingen	VGA x2, HDMI, S-Video, composiet, audio in/uit, RS-232C, USB type B

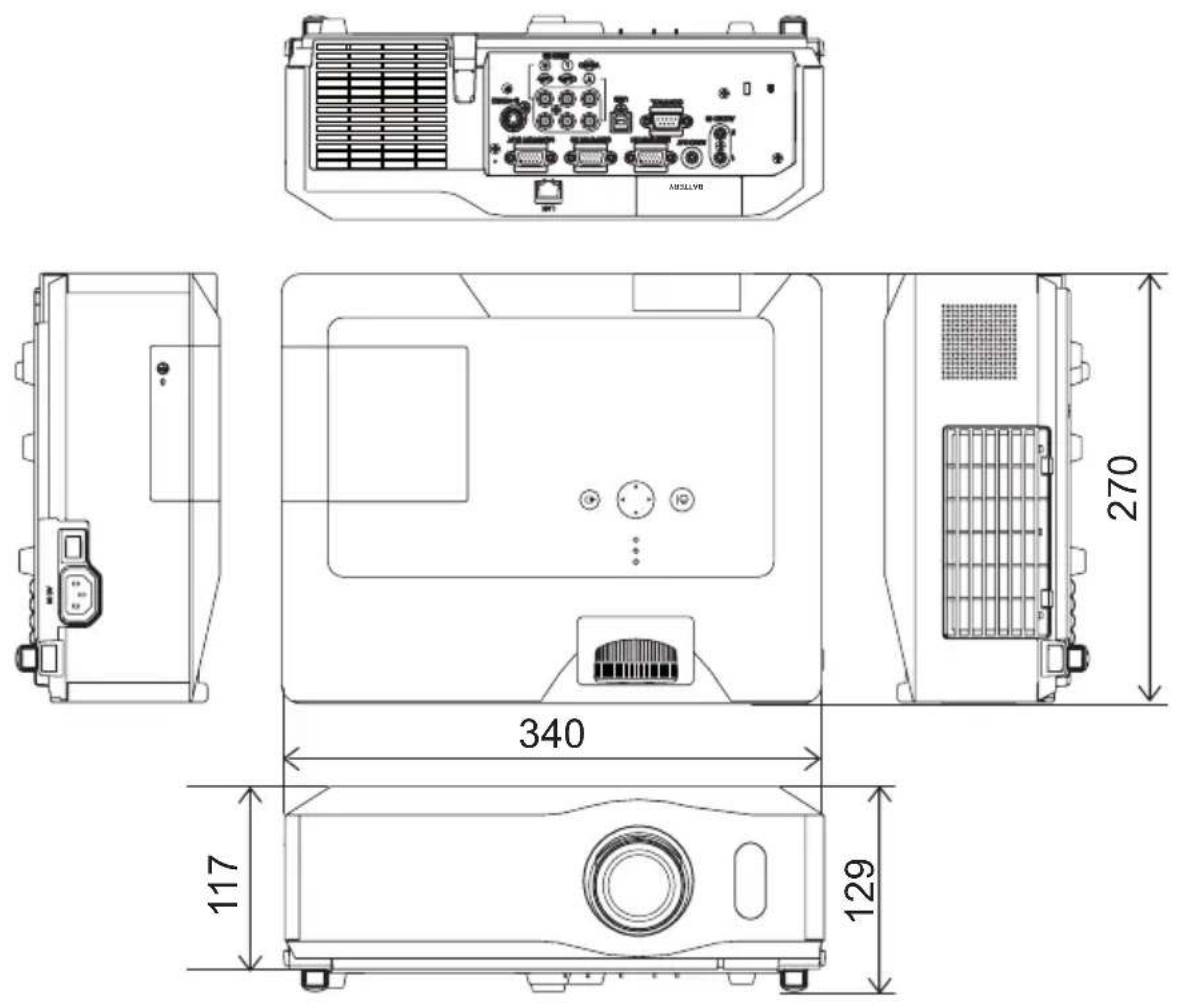

Afmetingen (BxDxH)	317 x 98 x 242 mm
Gewicht	3,0 kg
Stroomverbruik	320 W (normaal), 0,5 W (standby)
Geluidsniveau	35 dB (normaal), 29 dB (eco)
Onderhoud	Lamp en filter schoonmaken elke 1000 uur

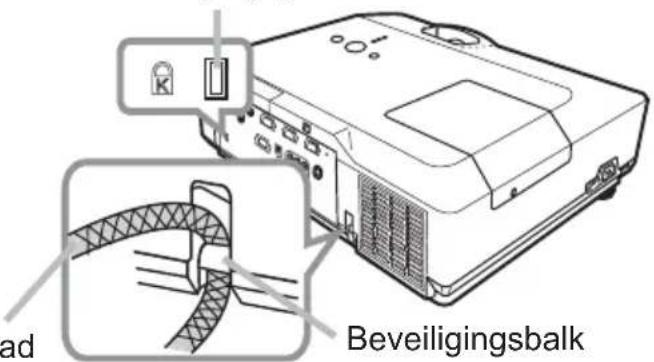

Veiligheid	Kensington-slot
Inhoud doos	Projector, afstandsbediening, stroomkabel, VGA-kabel, handleiding

Veelgestelde vragen - CP-X306WF HITACHI

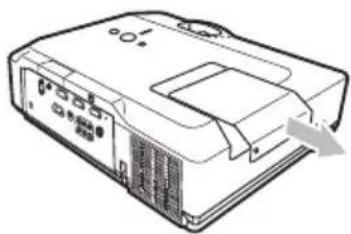

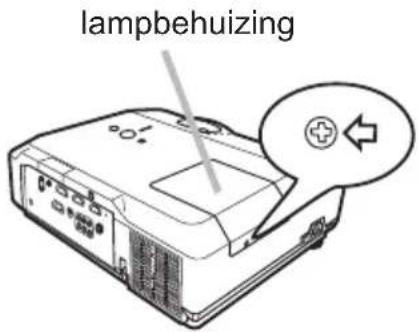

Hoe vervang ik de lamp van de Hitachi CP-X306WF?

Schakel de projector uit en haal de stekker uit het stopcontact. Verwijder het lampdeksel aan de zijkant, draai de lampbevestigingsschroeven los en trek de lampmodule eruit. Plaats de nieuwe lamp en draai de schroeven weer vast. Sluit het deksel en stel de lampuren op nul in via het menu.

Welke resolutie ondersteunt de CP-X306WF?

De projector heeft een native XGA-resolutie (1024x768) en ondersteunt signalen tot UXGA (1600x1200) via compressie.

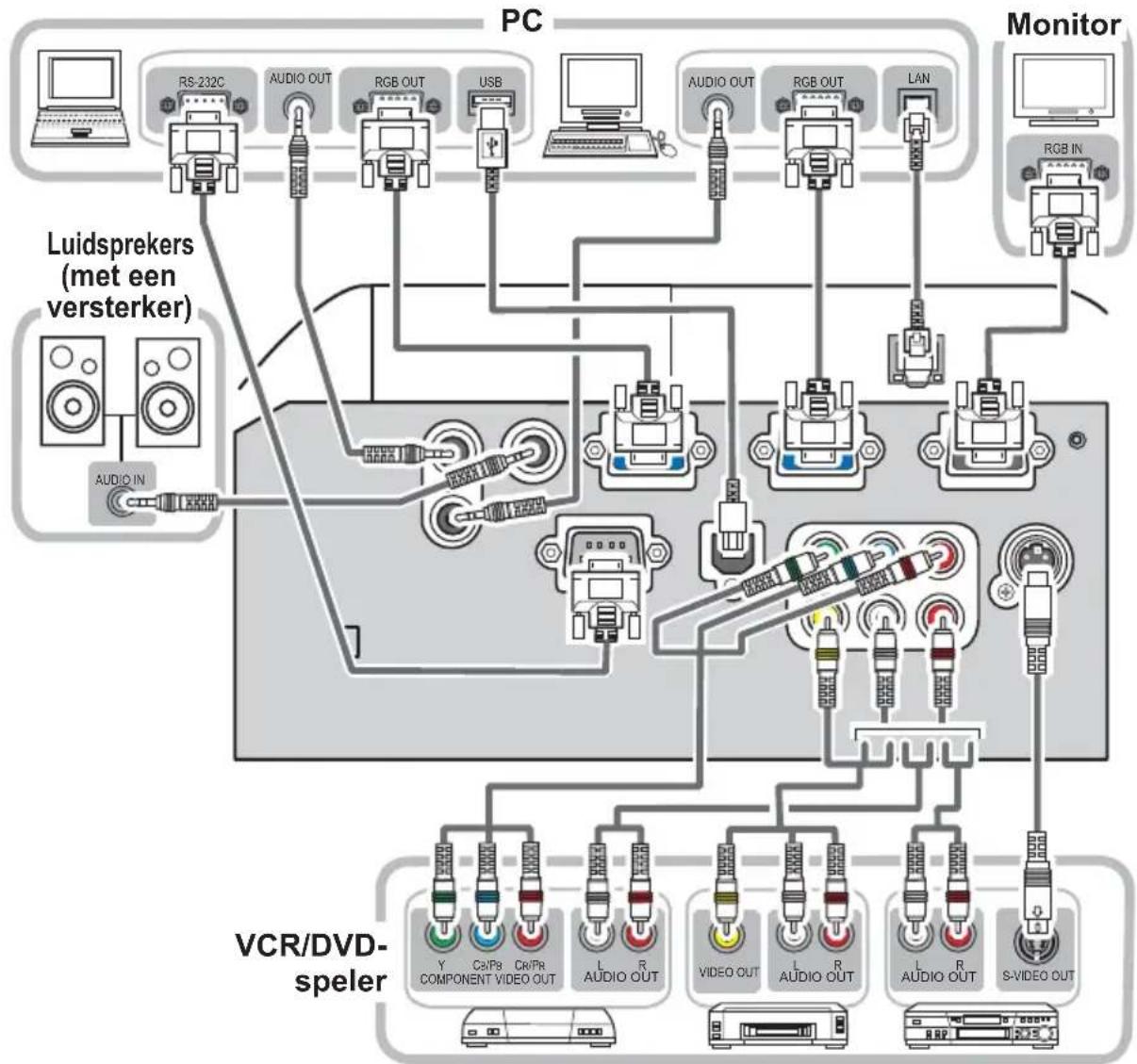

Hoe sluit ik een laptop aan op de Hitachi CP-X306WF?

Gebruik een VGA-kabel om de laptop aan te sluiten op de COMPUTER IN1 of IN2 poort. Selecteer vervolgens de juiste ingangsbron met de INPUT-knop op de afstandsbediening of het bedieningspaneel.

Wat betekent het lampje dat knippert?

Een knipperend lampje kan duiden op een defecte lamp of oververhitting. Controleer de lampmodule en de ventilatieopeningen. Raadpleeg de handleiding voor specifieke foutcodes.

Hoe reinig ik het filter van de projector?

Schakel de projector uit en haal de stekker eruit. Verwijder het filterdeksel en neem het filter eruit. Reinig het filter met een stofzuiger of spoel het uit met water (laat het volledig drogen voordat u het terugplaatst). Vervang het filter indien beschadigd.

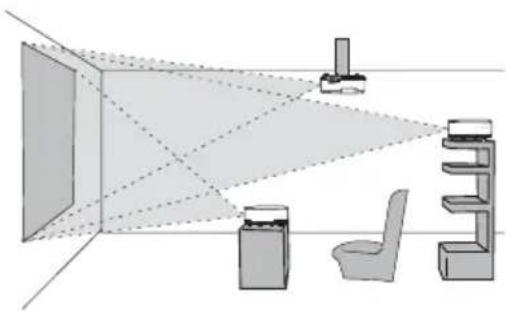

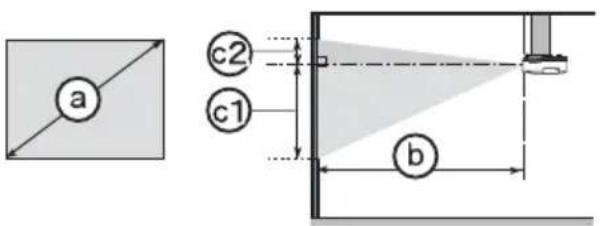

Kan ik de projector aan het plafond monteren?

Ja, de CP-X306WF is geschikt voor plafondmontage. Gebruik een goedgekeurde montagebeugel en zorg voor voldoende ventilatie. Raadpleeg de handleiding voor de juiste installatie.

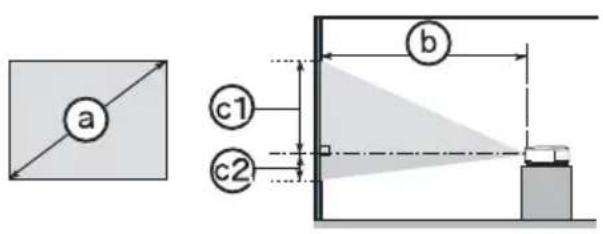

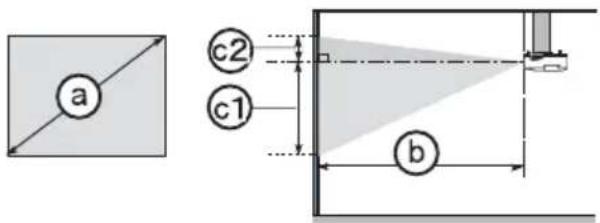

Wat is de maximale projectieafstand?

Met het zoomobjectief kunt u een beeld van 300 inch projecteren op een afstand van maximaal 12,4 meter.

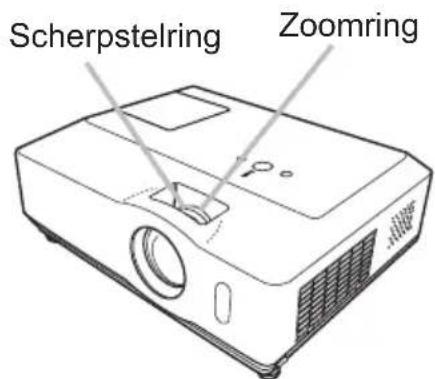

Hoe stel ik de beeldscherpte in?

Draai aan de scherpstelring op de lens tot het beeld scherp is. Gebruik het testpatroon in het menu voor een nauwkeurige afstelling.

Wat moet ik doen als er geen beeld is?

Controleer of de projector is ingeschakeld en of de lenskap is verwijderd. Controleer de aansluitkabels en of de juiste ingangsbron is geselecteerd. Zorg dat de lamp niet is verlopen.

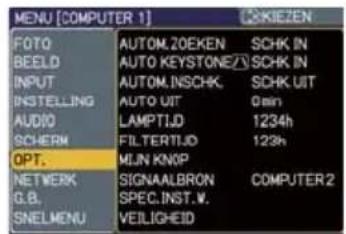

Hoe reset ik de projector naar fabrieksinstellingen?

Ga naar het menu 'OPTIES', selecteer 'FABRIEKSINSTELLINGEN' en bevestig met 'OK'. Dit reset alle instellingen naar de standaardwaarden.

GEBRUIKSAANWIJZING CP-X306WF HITACHI

Gebruiksaanwijzing (gedetailleerd)

Gebruikershandleiding

Dank u voor het aankopen van deze projector.

⚠ WAARSCHUWING ▶Lees alle handleidingen voor dit product voordat u het gebruikt. Lees eerst de "Veiligheidshandleiding". Bewaar de handleidingen op een veilige plaats om ze later te raadplegen.

Over deze handleiding

Er worden diverse symbolen gebruikt in deze handleiding. De betekenis van die symbolen wordt hieronder beschreven.

⚠ WAARSCHUWING Dit symbool geeft informatie aan die, indien genegeerd, door onjuist gebruik mogelijk lichamelijk letsel of zelfs de dood tot gevolg zou kunnen hebben.

⚠️ VOORZICHTIG Dit symbool geeft informatie aan die, indien genegeerd, door onjuist gebruik mogelijk lichamelijk letsel of zelfs de dood tot gevolg zou kunnen hebben.

Gelieve de pagina's te raadplegen die vermeld worden bij dit symbool.

N.B. • De informatie in deze handleiding kan zonder bericht worden veranderd.

- De producent neemt geen verantwoordelijkheid voor enige fouten die in deze handleiding kunnen voorkomen.

- Reproductie, overdracht of kopie van alle of enig onderdeel van dit document is niet toegestaan zonder uitdrukkelijke geschreven toestemming.

Erkenning handelsmerk

• Mac is een geregistreerd handelsmerk van Apple Inc.
- Microsoft en Windows zijn geregistreerde handelsmerken van Microsoft Corporation.
• VESA en DDC zijn handelsmerken van de Video Electronics Standard Association.
• PowerPC is een geregistreerd handelsmerk van International Business Machines Corporation.

Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.

Projecto

Gebruiksaanwijzing - Veiligheidshandleiding

Bedankt voor de aankoop van deze projector.

WAARSCHUWING • Lees vóór gebruik de handleiding van deze projector grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekereld is. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen. Niet correcte omgang met dit product kan mogelijk leiden tot persoonlijk letsel of materiële schade. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.

- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

Waarschuwingssymbolen

In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.

WAARSCHUWING

Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukkenkan veroorzaken.

LET OP

Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letselte voorkomen.

Toegepaste symbolen

Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.

Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).

Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).

Veiligheidsmaatregelen

WAARSCHUWING

Gebruik de projector nooit indien deze niet juist werkt.

Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok.

In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.

- Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.

Wees vooral voorzichtig voor kinderen en huisdieren.

Bij een verkeerde behandeling kan resulteren in brand, elektrische schok, letsel, verbranden of gezichtsprobleem.

Wees vooral voorzichtig wanneer er kinderen en huisdieren in de buurt zijn.

Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.

Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

• Plaats de projector niet in de buurt van water (bijv. in de badkamer, op het strand, etc.).
• Stel de projector niet aan regen of vocht bloot. Gebruik de projector niet buitenshuis.
• Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
• Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
• Verpak geen andere objecten dan signaalkabels of connectors samen met de projector in dezelfde tas of andere verpakking, om te voorkomen dat deze in de projector terecht kunnen komen.

Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.

In de projector zijn hoge spanningen aanwezig. Wanneer u het apparaat uit elkaar haalt of er wijzigingen op aanbrengt, kan gevaar voor brand of elektrische schokken ontstaan.

• Maak nooit de behuizing open.
• Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.

Stel de projector niet aan stoten of schokken bloot.

Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok. Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

Zet de projector niet op een onstabiele ondergrond.

Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.

• Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.
• Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.
• Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.
• Voor plafondinstallatie of iets dergelijks, raadpleeg uw dealer voor installatie.

Trek de stekker uit het stopcontact.

Niet demonteren.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

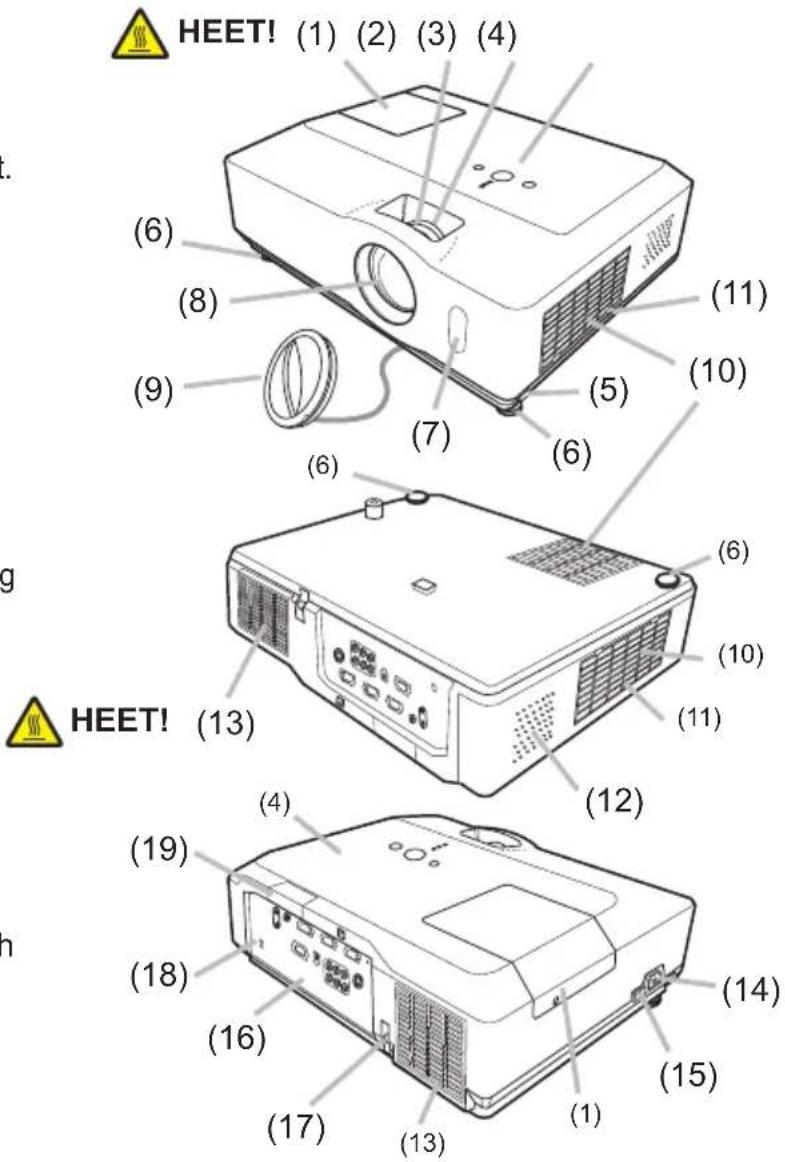

Wees voorzichtig, de projector geeft veel hitte af.

Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.

• Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
• Plaats de projector niet op een metalen tafel of op een oppervlak dat zacht wordt bij hitte.
• Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
• Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
• Leg geen tafelkleed e.d. over de projector.
• Zet de projector niet op een vloerkleed of bed.

Kijk nooit in de lens of de openingen wanneer de lamp brandt.

Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.

Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok.

• De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
• Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.

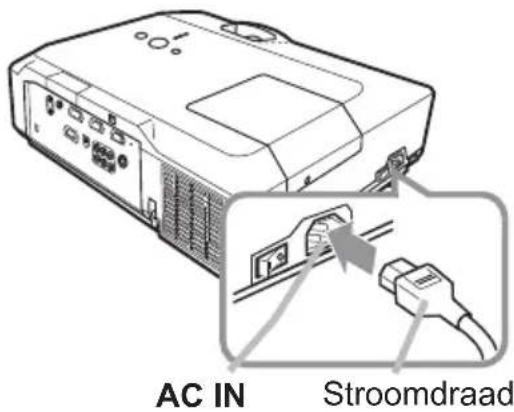

Sluit het netsnoer zorgvuldig aan.

Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.

• Raak het netsnoer niet met natte handen aan.
• Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
• Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.

U moet de aarddraad aansluiten.

Sluit het apparaat via het netsnoer aan op de aardingsdraad van het gebouw; wanneer het apparaat niet geaard wordt kan gevaar voor brand of elektrische schokken ontstaan.

- Gebruik geen twee-aderig verlengsnoer.

Controleer of de aardingkabel goed contact maakt.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Behandel de lichtbronlamp voorzichtig.

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan met een luide knal springen of doorbranden. Wanneer de lamp kapot springt, is het mogelijk dat glasscherven in de lampbehuizing terecht komen en dat kwikhoudend gas uit de ventilatieopeningen van de projector vrijkomt.

Lees zorgvuldig de paragraaf "Lamp".

Behandel het netsnoer en de aansluitkabels voorzichtig.

Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.

Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).

• Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
• Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
• Leg het netsnoer niet in de buurt van een verwarming.
• Zorg dat het netsnoer niet te sterk gebogen wordt.
• Probeer nooit zelf reparaties aan het netsnoer uit te voeren.

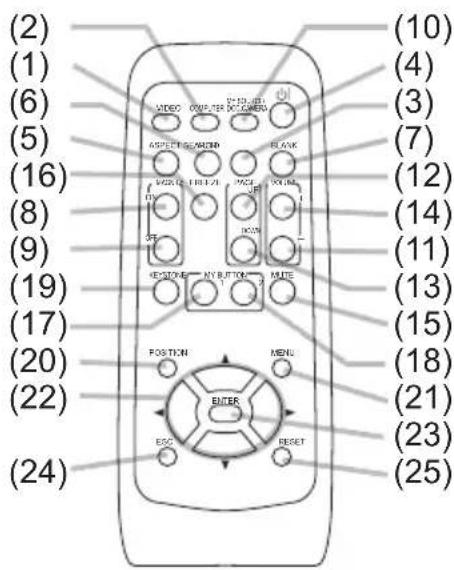

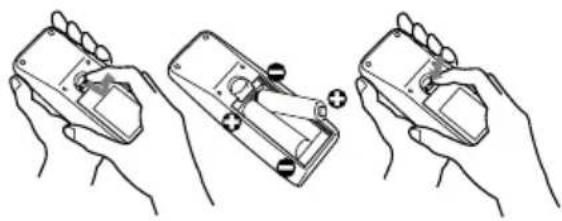

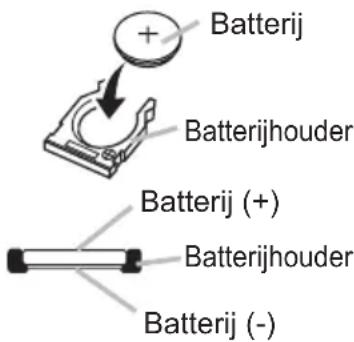

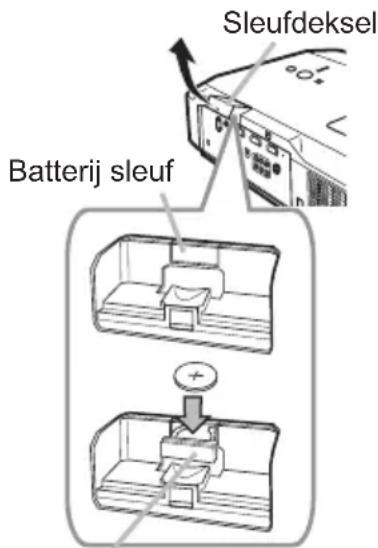

Behandel de batterij van de afstandsbediening voorzichtig.

Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.

• Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
• Zorg dat de batterij niet in water of vuur terechtkomt.
• Vermijd omgevingen met een hoge temperatuur of open vuur.
• Pak de batterij niet met een metalen pincet vast.
• Bewaar de batterij op een donkere, koele en droge plaats.
  • Zorg dat u de batterij niet kortsluit.
• Probeer de batterij niet op te laden, te demonteren of te solderen.
• Stel de batterij niet aan harde schokken of stoten bloot.
• Gebruik alleen lampen met specificaties die overeenkomen met die vermeld zijn in de andere handleiding bij de projector.
• Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
• Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
• Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.

Veiligheidsmaatregelen (vervolg)

LET OP

Wees voorzichtig wanneer u de projector vervoert.

Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.

• Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
• Let op dat u de projector niet aan een harde stoot of schok blootstelt.
• Verplaats de projector niet door hem te slepen.
• Vervoer het apparaat altijd in de meegeleverde tas of een andere solide verpakking.

Zet niets bovenop de projector.

Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Bevestig niets anders dan de gespecificeerde zaken op de projector.

Nalatigheid kan tot verwondingen of schades leiden.

- Sommige projectoren hebben een schroefdraad in het lensgedeelte. Bevestig niets anders dan de gespecificeerde opties (zoals een optionele conversielens) op de schroefdraad.

Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.

Wanneer u de projector in een rokerige, vochtige, stoffige, met oliedamp of bijtend gas vervuilde ruimte gebruikt, kan gevaar voor brand of elektrische schokken ontstaan.

• Plaats de projector niet in de buurt van een rokerige, vochtige of stoffige ruimte (bijv. een rokersplek, een keuken, het strand, etc.). Gebruik de projector niet buitenshuis.
• Gebruik geen luchtbevochtiger in de buurt van de projector.

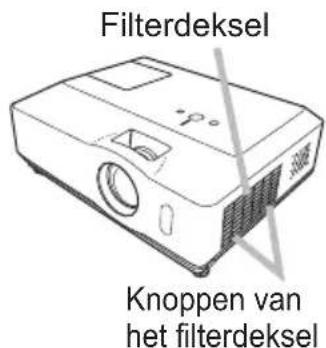

Zorg ervoor dat het luchtfilter in goede conditie is.

Het luchtfilter moet regelmatig worden schoongemaakt. Als de luchtstroom wordt gehinderd door stofophoping op het filter, kan de projector oververhit raken. Dit kan storingen tot gevolg hebben. Op de projector kan een melding zoals 'CONTROLEER LUCHTSTROOM' of schakel de projector uit worden weergegeven, om te voorkomen dat de temperatuur in het apparaat te hoog oploopt.

• Reinig, als de verklikkerlampen of een melding u erop attent maken dat u het luchtfilter moet reinigen, het luchtfilter zo snel mogelijk.
• Vervang het luchtfilter als het niet meer gereinigd kan worden of wanneer het beschadigd is.
• Gebruik alleen een luchtfilter van het voorgeschreven type. Gebruik alleen een luchtfilter met de specificaties zoals die zijn vermeld in de andere handleiding bij deze projector.
• Vervang, wanneer u de lamp vervangt, ook altijd het luchtfilter. Het luchtfilter wordt bij sommige vervangingslampen voor deze projector meegeleverd.
• Schakel de voedingsspanning van de projector nooit als er geen luchtfilter in het apparaat geplaatst is.

Vermijd opstelling in een omgeving met hoge temperaturen.

De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.

Vermijd Magnetische velden.

Het wordt sterk aanbevolen om elk onbeschermd of onafgeschermd magnetisch veld op of bij de projector te vermijden. (d.i. Magnetische Veiligheidsapparaten, of andere hulpstukken van de projector die magnetische materialen bevatten dat niet is voorzien bij de productie etc.)

Magnetische objecten zouden onderbreking kunnen veroorzaken in de interne mechanische resultaten van de projector dat de snelheid van de koelingsventilator zou kunnen belemmeren of stoppen, en zou kunnen veroorzaken dat de projector helemaal afsluit.

Veiligheidsmaatregelen (vervolg)

LET OP

Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.

• Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
• Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.

Trek de stekker uit het stopcontact.

Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.

Opeenhoping van stof in de projector kan resulteren in brand of een defect. U kunt het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).

- Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.

OPMERKINGEN

Stel de afstandsbediening niet aan schokken bloot.

Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.

• Laat de afstandsbediening niet vallen.
• Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.

Verzorging van de lens.

• Wanneer de projector niet gebruikt wordt, moet u het lenskapje of de lensdop dicht dichtschuiven om krassen op de lens te voorkomen.
• Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
• Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.

Verzorging van de projector-behuizing en de afstandsbediening.

Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.

• Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmidddel.
• Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
• Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
• Vermijd langdurig contact met rubber of vinyl.

Zowat kichte of donkere vlekken.

Ofschoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Wees bedacht op de eventuele weergave van het LCD paneel.

Projecteert de projector voor langere tijd een stilstaand beeld, inactieve beelden, beelden met een beeldverhouding van 16:9 van 4:3 paneel of iets dergelijks of geeft de projector de beelden herhaaldelijk weer, dan is het mogelijk dat het LCD paneel wordt weergegeven.

Veiligheidsmaatregelen (vervolg)

OPMERKINGEN

Over hulponderdelen.

De lamp, LCD panelen, polarisatoren en andere optische componenten, en het luchtfilter en de koelventilatoren hebben elk een andere levensduur. Deze onderdelen zouden kunnen moeten worden vervangen na een lange gebruiksduur.

• Dit product is niet ontworpen voor langdurig continu gebruik. In geval van een continu gebruik van 6 uur of meer, of dagelijks gebruik van 6 uur of meer (zelfs als het niet continu is), of herhaaldelijk gebruik, zou de levensduur kunnen worden verkort, en moeten deze onderdelen wellicht binnen een jaar na ingebruiksname worden vervangen.
• Elk hellend gebruik meer dan de aanpassingshoek aangegeven in deze gebruiksaanwijzingen zou de levensduur van de hulponderdelen kunnen verkorten.

Voordat u de stroom aanzet, laat de projector voldoende afkoelen.

Na het uitzetten van de projector, het indrukken van de restart schakelaar of het onderbreken van de stroomtoevoer, laat dan de projector voldoende afkoelen.

Bediening bij een hoge temperatuur van de projector kan schade veroorzaken van een electrode of niet-verlichten van de lamp.

Vermijd sterke lichtstralen.

Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.

Vermijd hoogfrequentstoringen.

Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.

- Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.

Betreffende de weergavekwaliteit.

De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.

- Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.

Schakel de apparatuur in de juiste volgorde in en uit.

Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.

• Schakel eerst de projector in en dan de computer of videorecorder.
• Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.

Zorg dat u uw ogen niet te zeer belast.

Het verdient aanbeveling regelmatig een rustpauze in te lassen.

Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.

- Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.

Aansluiten op een notebook-computer

Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).

Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.

Lamp

WAARSCHUWING

HOOGSPANNING

HOGE TEMPERATUUR

HOGE DRUK

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.

Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten. Voor informatie over reclying van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.

Haal de stekker uit het stopcontact.

- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.

- Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.

- Verzekert u zich er vóór vervanging van de lamp van dat de stroom uitgeschakeld is en dat de stroomkabel niet ingeplugd is. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.

- Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.

- Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.

- Gebruik alleen lampen van het gespecificeerde type.

- Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.

- Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.

- Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Mededelingen over regelgevingen

Waarschuwing volgens de FCC-verklaring

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik van het apparaat moet voldoen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet alle ontvangen storingen opnemen, inclusief storingen die leiden tot ongewenste werking.

WAARSCHUWING : Deze apparatuur genereert en gebruikt energie op radiofrequenties en straalt deze uit. Indien zij niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan zij schadelijke interferenties in radiocommunicaties veroorzaken. Er is echter geen garantie dat interferentie zich bij een bepaalde installatie niet zal voordoen. Indien deze apparatuur de radio- of televisieontvangst stoort – hetgeen kan worden bepaald door de apparatuur aan en uit te schakelen – dan wordt de gebruiker aangemoedigd om de interferentie met behulp van één of meerdere van de volgende maatregelen op te heffen:

• Heroriënteer of herplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of vraag een ervaren radio/TV technicus om hulp.

INSTRUCTIES VOOR GEBRUIKERS: In sommige gevallen moeten kabels met een kerndraad worden gebruikt. Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.

Garantie en service

Raadpleeg, wanneer er een storing is opgetreden (anders dan door abnormaal gebruik, zoals is beschreven in de eerste paragraaf van het hoofdstuk WAARSCHUWING in deze handleiding) eerst de paragraaf 'Storingen Verhelpen' in de 'Gebruikershandleiding' en voer de daar voorgestelde handelingen uit.

Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.

Inhoud

Over deze handleiding ..... 1

Inhoud 2

Projectorfuncties .... 3

Voorbereidingen .... 3

Inhoud van de verpakking ..... 3

De lensdop bevestigen ..... 3

Namen onderdelen ..... 4

Projector . 4

Bedieningspaneel 5

Achterpaneel 5

Afstandsbediening 6

Instellen 7

Opstellen 7

Uw apparaten aansluiten ..... 10

De stroomtoevoer aansluiten . . . . 12

Via de beveiligingsbalk en sleuf . . . 12

Afstandsbediening ..... 1

Batterijen plaatsen 13

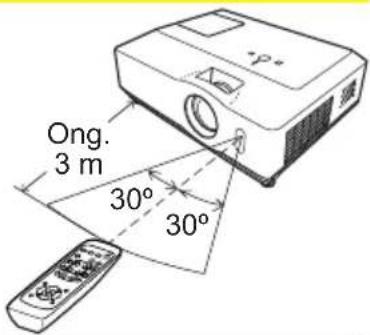

Over het afstandsbedieningsignaal..13

De frequentie van het afstandsbedieningssignaal wijzigen . . 14

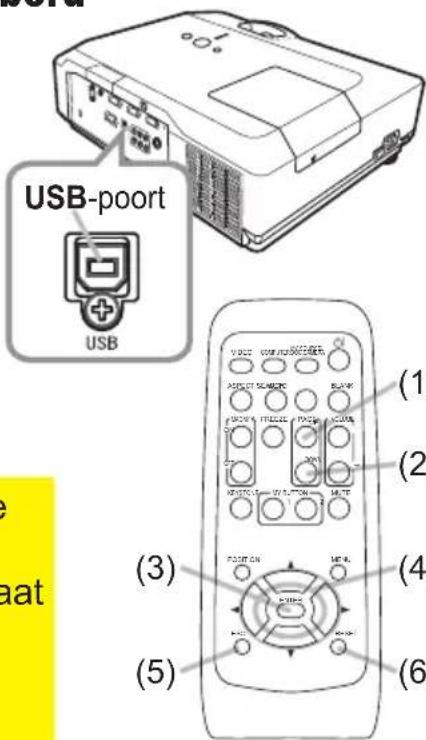

Gebruik als een eenvoudige pc-muis & knopenbord .. 14

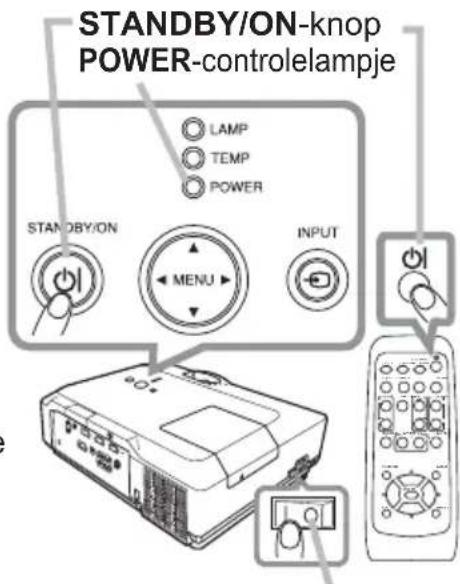

Stroom aan/uit 15

De projector aanzetten . . . . . . . . 15

De projector uitzetten ..... 15

In werking 16

Volume aanpassen....16

Tijdelijk het geluid uitzetten....16

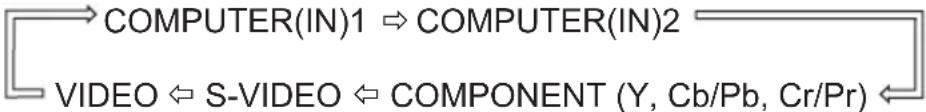

Een invoersignaal selecteren . . . . 16

Een invoersignaal zoeken ..... 17

Een aspectverhouding selecteren. . 17

Aanpassen van de verhoging van de projector . . 18

De zoom en focus aanpassen . . . .

Via de automatische aanpassingsfunctie. . 19

De positie aanpassen....19

De keystone-vervormingen corrigeren . . 20

Via de vergrotingsfunctie .....20

Het scherm bevriezen....21

Het scherm tijdelijk leegmaken . . . . 21

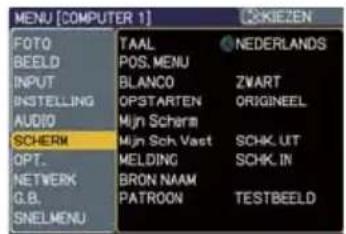

De menufunctie gebruiken ..... 22

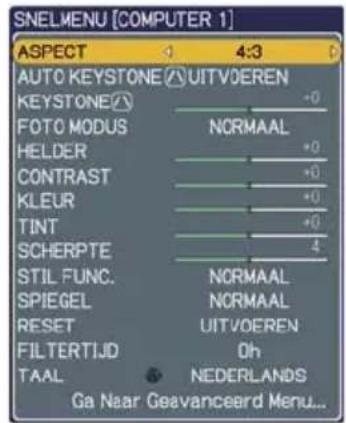

SNELMENU .....24

ASPECT, AUTO KEYSTONE ↗ UITVOEREN,

KEYSTONE ⏻, FOTO MODUS, HELDER,

T AAL, Ga Naar Geavanceerd Menu...

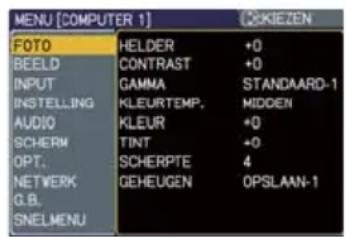

FOTO Menu 26

HELDER, CONTRAST, GAMMA,

KLEURTEMP., KLEUR, TINT, SCHERPTE,

GEHEUGEN

BEELD Menu 29

ASPECT, OVERSCAN, V POSIT,

H POSIT, H FASE, H SIZE,

AUTOM AANPASJITVOEREN

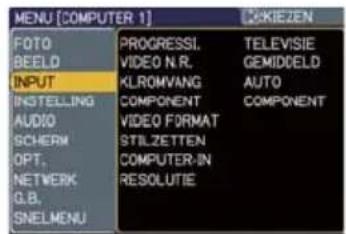

INPUT Menu 31

PROGRESSI., VIDEO N.R., KLROMVANG,

COMPONENT, VIDEO FORMAT,

Mijn Scherm, Mijn Sch. Vast, MELDING,

BRON NAAM, PATROON

OPT. Menu 41

AUTOM. ZOEKEN, AUTO KEYSTONE ☐,

AUTOM.INSCHK., AUTO UIT, LAMPTIJD, FILTERTIJD,

Menu G.B. (ondertiteling voor

18 gehoorgestoorden) ..... 5 9

WEERGEVEN, MODUS, KANAAL

Onderhoud. 6 0

De lamp vervangen 60

Het luchtfilter reinigen en vervangen . . 62

Vervanging Interne Klok batterij . . . 64

Andere verzorging....65

Oplossingen vinden. . . . . . . . 66

Gerelateerde berichten....66

Over de controlelampjes....67

De projector uitschakelen ..... 68

Alle instellingen resetten....68

Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden 69

De volgende kenmerken van deze projector bieden u uitgebreide gebruiksmogelijkheden.

√ Deze projector heeft diverse I/O aansluitingen die het toestel geschikt maken voor vrijwel elk zakelijk gebruik.
√ Deze projector is in staat ook in een kleine ruimte een groot beeld te projecteren.
√ Het nieuwe dubbel gelaagde filtersysteem biedt een langere verwachte gebruiksduur en betekent voor u minder frequent onderhoud.

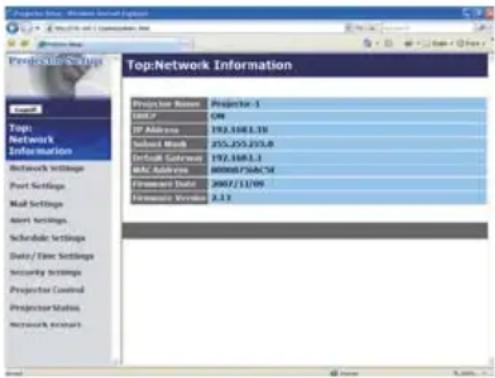

√ De projector kan worden bediend en gevolgd via een LAN-verbinding.

Voorbereidingen

Inhoud van de verpakking

Raadpleeg a.u.b. de "Inhoud van de verpakking" in de Gebruiksaanwijzing (beknopt) in boekvorm. Uw projector wordt met de hier weergegeven artikelen geleverd. Neem onmiddelijk contact op met uw leverancier als er iets ontbreekt.

N.B. • Bewaar de originele verpakkingsmaterialen voor toekomstige herverzending. Gebruik altijd de originele verpakkingsmaterialen wanneer u de projector transporteert. Wees extra voorzichtig met de lens.

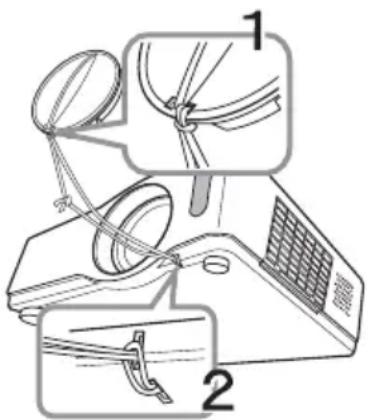

De lensdop bevestigen

Om de lensdop niet te verliezen, bevestigt u de lensdop aan de projector met het bijgeleverde riempje.

1. Bevestig het riempje aan de riemopening van de lensdop. Haal een uiteinde van het riempje door de riemopening van de lensdop en maak een lus aan het uiteinde. Haal het andere uiteinde van het riempje door de lus. Maak geen knoop aan beide uiteinden van het riempje.

1. Bevestig het riempje aan de riemopening van de projector. Haal het andere uiteinde van het riempje door de riemopening van de projector en maak daar de lus. Haal de lensdop met een uiteinde van het riempje door de lus.

Namen onderdelen

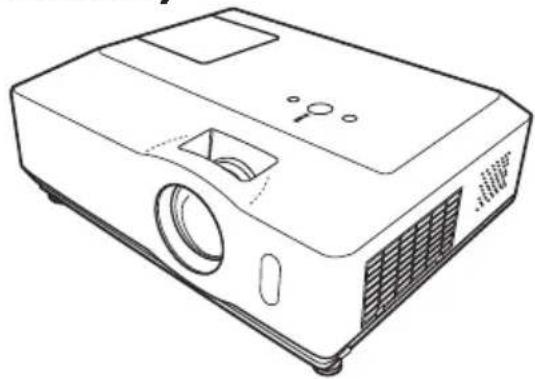

Projector

(1) Lampbehuizing (60) De lampeenheid zit aan de binnenkant.
(2) Scherpstelring (18)
(3) Zoomring (18)
(4) Bedieningspaneel (5)
(5) Verstelknoppen (x 2) (18)
(6) Verstelvoetjes (x 2) (18)
(7) Afstandsbedieningssensor (13)
(8) Lens (65)
(9) Lenskapje (3)
(10) Luchtinlaatopeningen
(11) Filterkapje 📄62) Het luchtfilter en de luchtinlaatopening zitten aan de binnenkant.
(12) Luidspreker (36)
(13) Luchtuitlaat
(14) AC IN (AC-ingang) (12)
(15) Stroomschakelaar (15)
(16) Achterpaneel (5)
(17) Beveiligingsbalk (12)
(18) Beveiligingsgleuf (12)
(19) Sleufdeksel(64) De interne klokbatterij bevindt zich binnenin.

⚠ WAARSCHUWING ▶ HEET! : Raak de lens niet aan rond de lampbehuizing en de ventilatieopeningen tijdens gebruik of net na gebruik, want het is te heet.

Kijk niet in de lens of de ventilatieopeningen terwijl de lamp aan is, want het felle licht is niet goed voor uw ogen.

▶ Hanteer de verstelknoppen niet zonder de projector vast te houden, want de projector kan vallen.

⚠️ VOORZICHTIG ▶ Behoud een normale ventilatie om te voorkomen dat de projector overhit raakt. De ventilatieopeningen niet bedekken, blokkeren of verstoppen. Plaats niets rond de ventilatie-inlaat dat in de ventilatie kan steken of gezogen worden. Maak het luchtfilter regelmatig schoon.

- Gebruik de veiligheidsbalk en -sleuf niet om te voorkomen dat de projector valt, want daar zijn ze niet voor gemaakt.

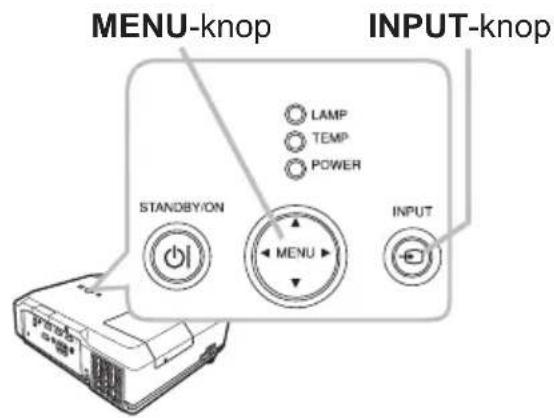

Bedieningspaneel

(1) STANDBY/ON-knop (15)
(2) INPUT-knop (16, 22)
(3) MENU-knop (22)
Die bestaat uit vier cursorknopen.
(4) POWER-controlelampje (15, 67)
(5) TEMP-controlelampje (67)
(6) LAMP-controlelampje (67)

(6)

LAMP

(5)

TEMP

(4)

(1) (2)(3)

Achterpaneel (10)

(1) AUDIO IN1-poort
(2) AUDIO IN2-poort
(3) AUDIO OUT-poort
(4) COMPUTER IN1-poort
(5) COMPUTER IN2-poort
(6) MONITOR OUT-poort

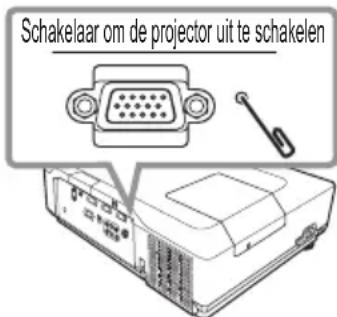

(7) Uitschakelschakelaar (68)
(8) CONTROL-poort

(9) USB-poort
(10) COMPONENT (Y, Cb/Pb, Cr/Pr)-poorten
(11) VIDEO-poort
(12) S-VIDEO-poort
(13) AUDIO IN3 (L/R)-poorten
(14) LAN-poort

⚠️ VOORZICHTIG ▶ Gebruik de uitschakelschakelaar alleen wanneer de projector niet uitgeschakeld is via de normale procedure, want als u deze schakelaar indrukt, stopt de werking van de projector zonder afkoeling.

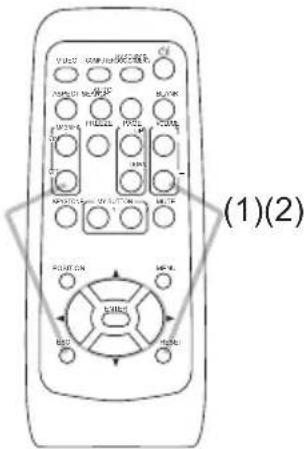

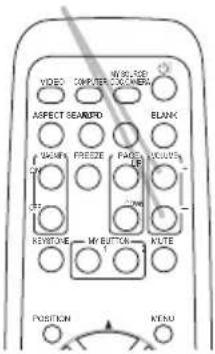

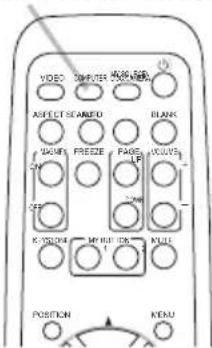

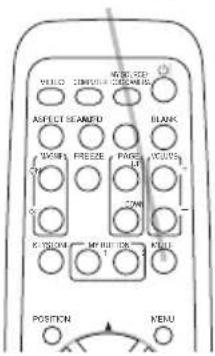

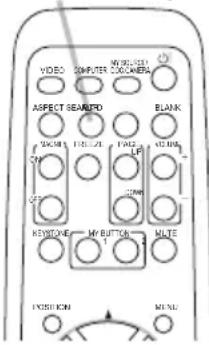

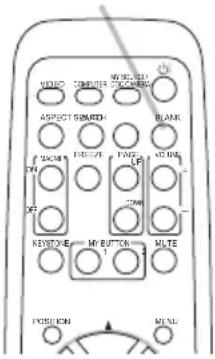

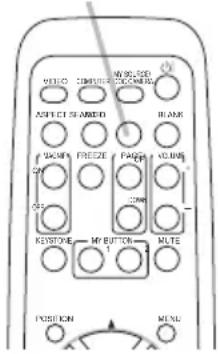

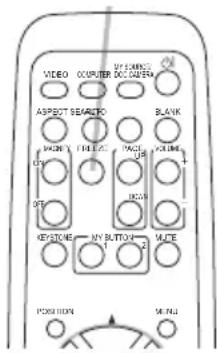

Afstandsbediening

(1) VIDEO-knop (17)
(2) COMPUTER-knop (16)
(3) SEARCH-knop (17)
(4) STANDBY/ON-knop (15)
(5) ASPECT-knop (17)
(6) AUTO-knop (19)
(7) BLANK-knop (21)
(8) MAGNIFY - ON-knop (20)
(9) MAGNIFY - OFF-knop (14, 20)
(10) MY SOURCE/DOC.CAMERA-knop (43)
(11) VOLUME- -knop (16)
(12) PAGE UP-knop (14)
(13) PAGE DOWN-knop (14)
(14) VOLUME+ -knop (16)
(15) MUTE-knop (16)
(16) FREEZE-knop (21)
(17) MY BUTTON - 1-knop (43)
(18) MY BUTTON - 2-knop (43)
(19) KEYSTONE-knop (20)
(20) POSITION-knop (19, 22)
(21) MENU-knop (22)

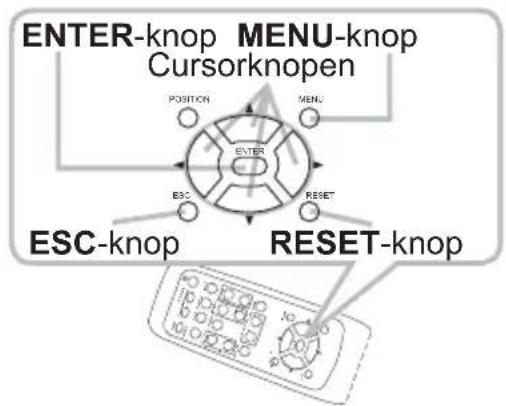

(22) Cursorknopen ▲/▼/◄/► (14, 22, 23)
(23) ENTER-knop (14, 22, 23)
(24) ESC-knop (14, 22)
(25) RESET-knop (14, 22, 23)
(26) Batterijklep (13)

Achterkant van de afstandsbediening

Instellen

Installeer de projector volgens de omgeving en de wijze waarop de projector zal worden gebruikt.

Opstellen

Bekijk de hier beneden staande illustraties en tabellen, om de beeldgrootte en de projectie-afstand te bepalen.

De waarden die in de tabel staan, zijn gebaseerd op een volledige beeldgrootte: 1024 × 768.

① De schermgrootte (diagonaal)
(b) Projectie afstand (± 10%)
c1, c2 Schermhoogte (±10%)

Op een horizontale oppervlakte

Opgehangen aan het plafond

• Houd een ruimte van 30 cm of meer tussen de zijden van de projector en andere objecten zoals muren.
• Consulteer met uw dealer vóór een speciale installatie zoals het ophangen aan een plafond.

De waarden die in de tabel staan, zijn gebaseerd op een volledige beeldgrootte: 1024 × 768.

a De schermgrootte (diagonaal)
(b) Projectie afstand (± 10%)
c1, c2 Schermhoogte (±10%)

Op een horizontale oppervlakte

Opgehangen aan het plafond

• Houd een ruimte van 30 cm of meer tussen de zijden van de projector en andere objecten zoals muren.
• Consulteer met uw dealer vóór een speciale installatie zoals het ophangen aan een plafond.

⚠ WAARSCHUWING ▶ Plaats de projector in een stabiele horizontale positie. Als de projector valt of omver wordt gelopen, kan dat letsel en/of schade aan de projector veroorzaken. Het gebruik van een beschadigde projector kan vervolgens resulteren in brand en/of elektrische shock.

• Plaats de projector niet op een instabiel, schuin of vibrerend oppervlak, zoals een wankele of hellende standaard.
• Plaats de projector niet op zijn zijkant, voor- of achterkant.
• Raadpleeg eerst uw dealer voor u het toestel op een speciale manier gaat installeren, bijvoorbeeld aan het plafond of iets dergelijks.

▶Plaats de projector in een koele ruimte en zorg dat er voldoende ventilatie is. De hoge temperatuur van de projector kan brand, brandwonden en/of storing aan de projector veroorzaken.

• De ventilatoropeningen van de projector niet verstoppen, blokkeren of op een andere manier bedekken.
• Bewaar een ruimte van 30 cm of meer tussen de zijkanten van de projector en andere objecten zoals muren.
• Plaats de projector niet op een metalen object of iets wat zwak wordt bij verhitting.
• Plaats de projector niet op tapijt, kussens of beddegoed.

- Plaats de projector niet in direct zonlicht of in de nabijheid van hete objecten zoals verwarming.

- Plaats niets in de nabijheid van de projectorlens of ventilatieopeningen, of bovenop de projector.

- Plaats niets onder de projector wat aan de ventilatoren kan kleven of erin gezogen kan worden. Deze projector heeft ook enkele ventilatieopeningen aan de onderkant.

▶ Plaats de projector nergens waar hij nat kan worden. De projector nat laten worden of een vloeistof in de projector laten lopen kan vuur, elektrische schok en/of storing aan de projector veroorzaken.

- Plaats de projector niet buiten of in een badkamer.

- Plaats niets wat vocht bevat in de nabijheid van de projector.

⚠️ VOORZICHTIG ▶ Vermijd het plaatsen van de projector in een rokerige, vochtige of stoffige ruimte. De projector in dergelijke ruimtes plaatsen kan brand, elektrische schokken en/of storing aan de projector veroorzaken.

- Plaats de projector niet in de nabijheid van luchtbevochtigers, rokerige ruimtes of een keuken.

▶ Positioneer de projector dusdanig dat direct licht op de afstandsbediening van de projector wordt voorkomen.

Uw apparaten aansluiten

Lees de handleidingen van apparaten, voordat u ze op de projector aansluit. Ga na of alle apparaten wel degelijk geschikt zijn om aan te sluiten op dit apparaat en bereid de vereiste kabels voor om aan te sluiten. Raadpleeg de volgende illustraties om ze aan te sluiten.
⚠ WAARSCHUWING ▶ De projector en de accessoirs niet uit elkaar halen of wijzigen.
▶ Wees voorzichtig dat u de kabels niet beschadigt en gebruik geen beschadigde kabels.
⚠️ VOORZICHTIG ▶ Schakel all apparaten uit en koppel de stroomdraden los voordat u ze op de projector aansluit. Een onder spanning staand apparaat aansluiten op de projector kan extreem harde geluiden veroorzaken of andere abnormaliteiten die resulteren in storing of schade aan het apparaat en de projector.
▶ Gebruik geschikte meegeleverde kabels of kabels speciaal bedoeld voor de beoogde functie. Raadpleeg uw verdeler over andere kabels dan de meegeleverde, omdat ze mogelijk een specifieke lengte of een ferrietkern moeten hebben volgens de voorschriften. Verbind het uiteinde met de kern met de projector, indien de kabel maar aan een kant een kern heeft.
▶ Vergewist u zich ervan dat apparaten op de juiste poorten zijn aangesloten. Incorrecte aansluiting kan resulteren in storing of schade aan het apparaat en de projector.

Uw apparaten aansluiten (vervolg)

N.B. • Lees de handleidingen voor apparaten voordat u ze op de projector aansluit en vergewist u zich ervan dat alle apparaten geschikt zijn om op dit product aangesloten te worden. Voordat u het apparaat op een pc aansluit, controleert u het signaalniveau, de signaaltiming en de resolutie.

• Raadpleeg de netwerkbeheerder. DeLAN-poort niet aansluiten op een netwerk dat mogelijk een te hoge spanning heeft.
• Sommige signalen hebben mogelijk een adapter nodig voor invoer in deze projector.
• Sommige PC's hebben meerdere schermafbeeldingmodi die mischien signalen bevatten die niet door deze projector ondersteund worden.
• Hoewel de projector signalen kan weergeven met een resolutie tot UXGA (1600x1200), wordt het signaal omgezet naar de resoluten van het projectorpaneel voordat het wordt weergegeven. De beste weergave wordt bereikt wanneer de resolutie van de invoersignalen en die van het projectorpaneel identiek zijn.
• Bij het aansluiten dient u zich ervan te vergewissen dat de vorm van de kabelaansluiting in de aansluitingspoort past. En draai de schroeven strak op de aansluitingen met de schroeven.
• Wanneer u een laptop op de projector aansluit, activeer dan de externe RGB-uitvoer van de laptop. (Zet de laptop op CRT-weergave of op gelijktijdige LCD- en CRT-weergave.) Voor details over hoe dit wordt gedaan, raadpleegt u de instructiehandleiding van de laptop die u gebruikt.
• Wanneer de beeldresolutie wordt veranderd op een pc die afhankelijk is van invoer, kan de automatische aanpassingsfunctie enige tijd nodig hebben en wordt hij mogelijk niet voltooid. In dat geval ziet u misschien niet het aankruisvakje om "Ja/Nee" te selecteren voor de nieuwe resolutie in Windows. Vervolgens zal de resolutie terugkeren naar het origineel. Het is mogelijk aangewezen om andere CRT- of LCD-monitors te gebruiken om de resolutie te veranderen.
• In sommige gevallen geeft deze projector mogelijk niet het juiste beeld weer op het scherm, of zelfs helemaal geen beeld. De automatische aanpassing functioneert bijvoorbeeld mogelijk niet meer correct met sommige invoersignalen. Een invoersignaal van samengestelde sync of sync op G kan deze projector verwarren, de projector geeft dan mogelijk geen juist beeld weer.

Over Plug-and-Play-capaciteit

Plug-and-Play is een systeem bestaande uit een pc, het bedieningssysteem en de randapparatuur (nl. weergaveapparaten). Deze projector is compatibel met VESA DDC 2B. Plug-and-Play kan worden gebruikt door deze projector aan te sluiten op een pc die compatibel is met VESA DDC (display data channel).

- Benut deze functie door een RGB-kabel aan te sluiten op de COMPUTER IN1-poort (compatibel met DDC 2B). Plug-and-Play werkt mogelijk niet correct wanneer u enig ander type aansluiting uitprobeert.

- Gebruik de standaarddrivers in uw pc, want deze projector is een Plug-and-Play-monitor.

De stroomtoevoer aansluiten

Eerst zorgt u ervoor dat de stroomschakelaar van de projector in de positie OFF (gemarkeerd als "O") staat.

1. Stop de connector van de stroomdraad in de AC IN (AC-ingang) van de projector.
2. Steek de plug van de stroomdraad stevig in de uitgang.

⚠ WAARSCHUWING ▶ Wees extra voorzichtig wanneer u de stroomdraad aansluit, want onjuiste of gebrekkige aansluitingen kunnen resulteren in brand en/of elektrische schok.

• Gebruik alleen de stroomkabel die bij de projector werd meegeleverd. Wanneer die beschadigd is, neem dan contact op met uw dealer om een juiste te verkrijgen.
• Stop de stroomdraad enkel in een uitgang van dezelfde voltage als de stroomdraad. De stroomuitgang moet zich dichtbij de projector bevinden en moet gemakkelijk toegankelijk zijn. Verwijder de stroomkabel om hem helemaal los te maken van het apparaat.
• Nooit de stroomkabel wijzigen.

Via de beveiligingsbalk en sleuf

Een commerciële antidiefstalketting of -draad tot 10 mm in diameter kan aan de veiligheidsbalk aan de projector bevestigd worden.

Dit apparaat beschikt ook over de beveiligingssleuf voor het Kensingtonslot. Voor details, zie de handleiding van het beveiligingsgereedschap.

Antidiefstalketting of -draad

Beveiligingsgleuf

⚠ WAARSCHUWING ▶ Gebruik de veiligheidsbalk en -sleuf niet om te voorkomen dat de projector valt, want daar zijn ze niet voor gemaakt.
⚠️ VOORZICHTIG ▶ Plaats de antidiefstalketting of de antidiefstaldraad niet bij de luchtuitlaten. Ze zouden te heet kunnen worden.

N.B. • De beveiligingsbalk en de beveiligingsgleuf zijn geen gegarandeerde diefstalpreventiemaatregelen. Ze zijn bedoeld om gebruikt te worden als aanvullende diefstalpreventiemaatregel.

Afstandsbediening

Batterijen plaatsen

Gelieve de batterijen in de afstandsbediening te stoppen voor gebruik. Wanneer de afstandbediening niet goed meer werkt, kunt u dat misschien oplossen door de batterijen te vervangen. Wanneer u de afstandsbediening een lange tijd niet gebruikt, verwijdert u de batterijen uit de afstandsbediening en bewaart u ze op een veilige plek.

1. Hou het haakje van het batterijdeksel vast en verwijder het deksel.

2. Stop de twee AA-batterijen (HITACHI MAXELL, Onderdeelnr. LR6 of R6P) volgens hun plus- en min-polen zoals aangeduid in de afstandsbediening.

3. Herplaats de batterijklep in de richting van de pijl en klik ze terug op haar plaats.

⚠ WAARSCHUWING ▶ Behandel de batterijen altijd met zorg en gebruik ze alleen zoals voorgeschreven. Onjuist gebruik kan resulteren in batterij-explosie, scheurtjes of lekkage, wat kan resulteren in brand, letsel en/of vervuiling van de omgeving.

• Gebruik alleen de gespecificeerde batterijen. Gebruik geen batterijen van verschillende types tegelijkertijd. Mix geen nieuwe batterij met een gebruikte.
  • Zorg dat de plus- en min-polen op de juiste plaats zitten wanneer u een batterij plaatst.
• Bewaar een batterij uit de buurt van kinderen en huisdieren.
• Een batterij niet heropladen, kortsluiten of uit elkaar halen.
• Zorg dat een batterij niet in vuur of water kan terechtkomen. Bewaar batterijen op een donkere, koele en droge plaats.
• Indien u een lekkage constateert bij een batterij, veeg dan het gelekte weg en vervang de batterij. Als het gelekte aan uw lichaam of kledij blijft hangen, spoel het dan onmiddellijk met veel water af.
• Houd u aan de plaatselijke wetten over het weggooien van de batterij.

Over het afstandsbedieningsignaal

De afstandsbediening werkt met de afstandssensor op de projector. Er zit een afstandssensor op de voorkant van de projector. De sensor neemt de signalen binnen het volgende bereik waar, wanneer de sensor actief is: 60 graden (30 graden aan de linker- en rechterkant van de sensor) binnen een straal van 3 meter.

N.B. • Het kan mogelijk zijn om het afstandbedieningssignaal te gebruiken dat op het scherm of ergens anders wordt gereflecteerd. Als het moeilijk is om het signaal direct naar de sensor te zenden, probeer dan het signaal te doen reflecteren.

• De afstandsbediening gebruikt infraroodlicht om signalen te verzenden naar de projector (Klasse 1 LED), dus zorg dat u de afstandsbediening gebruiktin een ruimte waar geen obstakels staan die het signaal van de afstandsbediening naar de projector kunnen blokkeren.
• De afstandsbediening werkt mogelijk niet goed wanneer een sterk licht (zoals direct zonlicht) of licht van zeer korte afstand (zoals een inverterfluorescerende lamp) op de afstandsbediening of projector schijnt. Pas de positie van de projector aan om zulk licht te vermijden.

De frequentie van het afstandsbedieningssignaal wijzigen

Voor de bijgeleverde afstandsbediening kunt u kiezen uit twee signaalfrequentiemodi: 1:NORMAAL en 2:HOOG. Wanneer de afstandsbediening niet behoorlijk functioneert, probeer dan de signaalfrequentie te wijzigen. Om de modus in te stellen, houdt u de combinatie van de twee knoppen hieronder weergegeven ongeveer 3 seconden ingedrukt.

(1) Instellen op Mode 1:NORMAAL... knopen VOLUME - en RESET
(2) Instellen op Mode 2:HOOG... knopen MAGNIFY OFF en ESC
Onthoud dat de AFST.B. FREQUENTIE in het onderdeel SPEC.INST. W. van het OPT.-menu (45) van de te bedienen projector ingesteld behoort te worden in dezelfde modus als de afstandsbediening.

Gebruik als een eenvoudige pc-muis & knopenbord

De bijgeleverde afstandsbediening werkt als een eenvoudige muis en keyboard van de pc, wanneer de USB-poort (B-type) van de projector via een USB-kabel is aangesloten op de USB-poort (A type) van de pc.

(1) PAGE UP-knop: Druk op de PAGE UP-knop.
(2) PAGE DOWN-knop: Druk op de PAGE DOWN-knop.
(3) Linkermuisknop: Druk op de ENTER-knop.
(4) Bewegingsaanwijzer: Gebruik de cursorknopen
▲, ▼, ◀ en ▶.
(5) ESC-knop: Druk op de ESC-knop.
(6) Rechtermuisknop: Druk op de RESET-knop.

⚠ WAARSCHUWING ▶ Als u de functies van de eenvoudige muis en het knopenbord niet gebruikt zoals het hoort, kan uw apparatuur beschadigd worden. Sluit dit apparaat enkel aan een pc aan terwijl u deze functie gebruikt. Raadpleeg de handleidingen van uw pc voordat u dit product aan uw pc aansluit.

N.B. • Wanneer de functie van de eenvoudige muis & knopenbord van dit apparaat niet naar behoren functioneert, controleer dan het volgende.

- Wanneer een USB-kabel deze projector verbindt met een pc die een ingebouwde aanwijzer heeft (b.v. trackball), zoals een notebook-pc, open dan het BIOS-menu, selecteer vervolgens de externe muis en blokkeer de ingebouwde aanwijzer, want de ingebouwde aanwijzer heeft mogelijk voorrang op deze functie.

- Windows 95 OSR 2.1 of hoger is vereist voor deze functie. Ook werkt de functie mogelijk niet, afhankelijk van de configuraties en muisdrivers van de pc.

- U kunt geen dingen doen zoals twee knopen tegelijkertijd indrukken (bijvoorbeeld om de muisaanwijzer diagonaal te doen bewegen).

- Deze functie wordt alleen geactiveerd als de projector goed werkt. Deze functie is niet beschikbaar terwijl de lamp opwarmt (het controlelampje POWER knippert groen) en terwijl het volume en het display worden aangepast, terwijl wordt gecorrigeerd voor keystone, terwijl op het scherm wordt ingezoomd, terwijl de BLANCO-functie wordt gebruikt of terwijl het menuscherm wordt weergegeven.

- Wanneer een USB-kabel deze projector verbindt met een pc die een ingebouwde aanwijzer heeft (b.v. trackball), zoals een notebook-pc, open dan het BIOS-menu, selecteer vervolgens de externe muis en blokkeer de ingebouwde aanwijzer, want de ingebouwde aanwijzer heeft mogelijk voorrang op deze functie. - Windows 95 OSR 2.1 of hoger is vereist voor deze functie. Ook werkt de functie mogelijk niet, afhankelijk van de configuraties en muisdrivers van de pc. - U kunt geen dingen doen zoals twee knopen tegelijkertijd indrukken (bijvoorbeeld om de muisaanwijzer diagonaal te doen bewegen). - Deze functie wordt alleen geactiveerd als de projector goed werkt. Deze functie is niet beschikbaar terwijl de lamp opwarmt (het controlelampje POWER knippert groen) en terwijl het volume en het display worden aangepast, terwijl wordt gecorrigeerd voor keystone, terwijl op het scherm wordt ingezoomd, terwijl de BLANCO-functie wordt gebruikt of terwijl het menuscherm wordt weergegeven.

Stroom aan/uit

De projector aanzetten

1. Ga na of de stroomdraad stevig en correct is aangesloten op de projector en de uitgang.
2. Verwijder de lensdop en zet de stroomschakelaar op de ON-positie (gemarkkeerd "I").
   Het POWER-lampje zal oplichten in een bestendig oranje (67). Wacht vervolgens enkele seconden, want de knopen functioneren mogelijk niet tijdens die seconden.
3. Druk op de STANDBY/ON-knop op de projector of de afstandsbediening.
   De projectielamp zal oplichten en het POWER-controlelampje zal in groen beginnen te knipperen. Wanneer de stroom volledig ingeschakeld is, zal de indicator stoppen met knipperen en een bestendig groen schijnen (67).

Om het beeld weer te geven, selecteert u een een invoersignaal volgens de sectie "Een invoersignaal selecteren" (16).

Stroomschakelaar

De projector uitzetten

1. Druk op de STANDBY/ON-knop op de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" zal 5 seconden op het scherm verschijnen.
   Druk opnieuw op de STANDBY/ON-knop terwijl het bericht verschijnt.
2. De projectorlamp zal uitgaan en het POWER-controlelampje zal in oranje beginnen te knipperen. Vervolgens zal het POWER-controlelampje stoppen met knipperen en een bestendig oranje schijnen wanneer de lampkoeling is voltooid (67).
3. VGa na of het POWER-controlelampje wel degelijk een bestendig oranje schijnt en zet de stroomschakelaar in de OFF-positie (gemarkeerd "O"). Het POWER-controlelampje zal uitgaan. Bevestig de lensdop.
   Schakel de projector niet in gedurende ongeveer 10 minuten of meer na het uitschakelen. De projector te vroeg weer inschakelen kan de levensduur van onderdelen van de projector verkorten.

Stroomschakelaar

⚠ WAARSCHUWING ▶ Een sterk licht wordt uitgestraald zodra de stroom naar de projector wordt ingeschakeld. Kijk niet in de lens van de projector of in de binnenkant van de projector door een opening van de projector.

▶ Raak de lens niet aan rond de lampbehuizing en de uitlaatopeningen tijdens gebruik of net na gebruik, want die is te heet.

N.B. • Schakel de stroom aan/uit in de juiste volgorde. Schakel de projector in voordat u de aangesloten apparaten inschakelt.

• Indien het menu AUTOM.INSCHK. of het menu OPT. op SCHK.IN is ingesteld en de stroom werd de vorige keer met de stroomschakelaar uitgeschakeld en u schakelt de stroomschakelaar nu in, zal de projectielamp oplichten zonder dat u op de STANDBY/ON-knop drukt (41).
• Gebruik de uitschakelschakelaar (68) alleen wanneer de projector niet wordt uitgeschakeld met de normale procedure.

In werking

Volume aanpassen

VOLUME+/- -knop

1. Gebruik de VOLUME+/VOLUME- -knop om het volume aan te passen. Een dialoog zal verschijnen op het scherm om u te helpen bij het aanpassen van de volume. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

2. Als wordt geselecteerd voor de huidige beeldinvoerpoort, wordt de volumeaanpassing geblokkeerd. Raadpleeg het onderdeel AUDIO van het menu AUDIO(36).

3. Wanneer de projector uit (standby) staat, kan het volume worden ingesteld als ✗ niet is geselecteerd bij AUDIO-UIT IN STANDBY onder AUDIO(36).

Tijdelijk het geluid uitzetten

1 Druk op de MUTE-knop op de afstandsbediening.

- Er zal een dialoog op het scherm verschijnen die aangeeft dat u het geluid hebt uitgeschakeld. Om het geluid te herstellen, drukt u op de MUTE-, VOLUME+ of VOLUME- -knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

• Als wordt geselecteerd voor de huidige beeldinvoerpoort, wordt het geluid altijd uitgezet. Raadpleeg het onderdeel AUDIO van het menu AUDIO (36).
• Wanneer het geluid uitgeschakeld of gedempt is terwijl ere en signal van de VIDEO (NTSC), S-VIDEO (NTSC) of COMPONENT (480i@60) poort is geselecteerd, zal de G.B. (Closed Caption) ondertiteling automatisch worden ingeschakeld als het WEERGEVEN item in het G.B. menu is ingesteld op AUTO en het ingangssignaal de G.B. ondersteunt (59).

MUTE-knop

Een invoersignaal selecteren

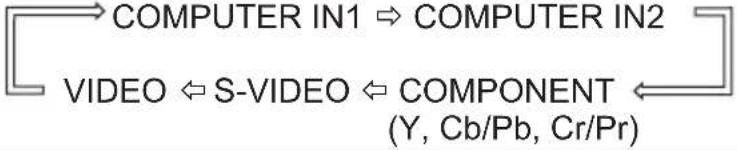

1 Druk op de INPUT-knop op de projector.

- ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.

- Terwijl SCHK.IN wordt geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPT. (41), zal de projector de poorten in de bovenvermelde volgorde blijven controleren tot een invoersignaal wordt gedetecteerd.

1 Druk op de COMPUTER-knop op de afstandsbediening.

- ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.

- Terwijl SCHK.IN wordt geselecteerd voor het onderdeel AUTOM.ZOEKEN in het menu OPT., zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (41). Als de COMPUTER-knop wordt ingedrukt wanneer de VIDEO-, S-VIDEO- of COMPONENT-poort wordt geselecteerd, dan zal de projector de COMPUTER IN1-poort eerst controleren.

INPUT-knop

COMPUTER-knop

(vervolgd op volgende pagina)

Een invoersignaal selecteren (vervolg)

1. Druk op de VIDEO-knop op de afstandsbediening. ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.
   COMPONENT (Y, Cb/Pb, Cr/Pr) → S-VIDEO → VIDEO

VIDEO-knop

- Terwijl SCHK.IN wordt geselecteerd voor het onderdeel AUTOM.ZOEKEN in het menu OPT., zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (41). Als de VIDEO-knop wordt ingedrukt wanneer de COMPUTER IN1- of COMPUTER IN2-poort wordt geselecteerd, dan zal de projector de COMPONENT-poort eerst controleren.

Een invoersignaal zoeken

1. Druk op de SEARCH-knop op de afstandsbediening. De projector gaat zijn ingangspoorten zoals hieronder aftasten op ingangssignalen. Wanneer invoer wordt gevonden, stopt de projector met zoeken en wordt het beeld weergegeven. Indien geen signaal wordt gevonden, zal de projector terugkeren naar de geselecteerde status van voor de handeling.

→ COMPUTER IN 1 → COMPUTER IN 2 VIDEO ← S-VIDEO ← COMPONENT (Y, Cb/Pb, Cr/Pr)

SEARCH-knop

- Terwijl SCHK.IN wordt geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPT. (41), zal de projector de poorten in de bovenvermelde volgorde blijven controleren tot een invoersignaal wordt gedetecteerd.

Een aspectverhouding selecteren

1. Druk op de ASPECT-knop op de afstandsbediening. ledere dat u op de knop drukt, schakelt de projector tussen de modi voor de aspectverhouding.

○ Voor een computersignaal NORMAAL → 4:3 → 16:9 → KLEIN

ASPECT-knop

○ Voor een videosignaal, een s-videosignaal of een component videosignaal 4:3 → 16:9 → 14:9 → KLEIN

○ Voor geen signaal 4:3 (vast)

• De ASPECT-knop werkt niet wanneer er geen geschikt signaal wordt ingevoerd.
• Met de modus NORMAAL behoudt u de originele aspectverhouding.

Aanpassen van de verhoging van de projector

Als de plaats waar de projector komt te staan, enigszins ongelijk is aan de linker-

of rechterkant, gebruik dan de verstelvoetjes om de projector goed horizontaal te plaatsen.

Met behulp van de voetjes kan de projector ook geheld worden om met een geschikte hoek op het scherm te projecteren, door de voorkant van de projector 10 graden of minder te verhogen. Deze projector heeft 2 verstelvoetjes en 2 verstelknoppen. Een verstelvoet is instelbaar door het optrekken van de verstelknop aan dezelfde kant.

1. Terwijl u de projector vasthoudt, drukt u op de verstelknoppen omhoog om de verstelvoetjes los te maken.
   2 Positioneer de voorkant van de projector op de gewenste hoogte.
2. Laat de verstelknoppen los om de verstelvoetjes vast te zetten.
3. Als u zeker weet dat de verhogingsvoetjes vergrendeld zijn, positioneert u de projector voorzichtig.
4. Indien nodig kunnen de verstelvoetjes handmatig gedraaid worden om ze precies in te stellen. Houd de projector vast wanneer u de voetjes draait.

Om een verstelvoetje los te maken, duwt u op de verstelknop aan dezelfde kant.

Om het fijn in te stellen, draait u aan het voetje.

⚠️ VOORZICHTIG ▶ Hanteer de verstelknoppen niet zonder de projector vast te houden, want de projector kan vallen.

▶ De projector niet op een ander manier hellen dan de voorkant 10 graden of minder te verhogen met behulp van de verstelvoetjes. Als u de projector verder helt dan dat, kan dat storing of levensduurverkorting van onderdelen of de projector zelf veroorzaken.

De zoom en focus aanpassen

1. Gebruik de zoomring om de schermgrootte aan te passen.
2. Gebruik de scherpstelring om het beeld te focussen.

Via de automatische aanpassingsfunctie

1. Druk op de AUTO-knop op de afstandsbediening. Als u op die knop drukt, gebeurt het volgende.

○ Voor een computersignaal

De verticale positie, de horizontale positie en de horizontale fase zullen automatisch aangepast worden.

Zorg dat het toepassingenscherm op de maximale grootte is ingesteld voordat u deze functie probeert. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helderder beeld wanneer u bijstelt.

AUTO-knop

○ Voor een videosignaal en s-videosignaal

Het meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanneer AUTOM. wordt geselecteerd voor het puntje VIDEO FORMAT in het INPUT-menu(32). De verticale en horizontale positie worden automatisch ingesteld op de standaardwaarde.

○ Voor een component video-signaal

De verticale positie, de horizontale positie en de horizontale fase zullen automatisch op de standaardwaarde ingesteld worden.

- De automatische instelling duurt ongeveer 10 seconden. Let op, dit werkt mogelijk niet goed met sommige input. Wanneer deze functie uitgevoerd wordt voor een videosignaal, zal iets extra's verschijnen buiten het beeld verschijnen, zoals een lijn.

- De onderdelen die door deze functie worden aangepast, kunnen varieren wanneer FINE of DISABLE wordt geselecteerd voor het AUTOM.REGEL onderdeel van het puntje SPEC.INST.W. in het OPT.-menu (44).

De positie aanpassen

1. Druk op de knop POSITION op de afstandsbediening wanneer er geen menu wordt aangeduid.

De indicatie "POSITIE" zal op het scherm verschijnen.

1. Gebruik de cursorknopen ▲/▼/◄/► voor het aanpassen van de beeldpositie.

Als u de handeling opnieuw in wenst te stellen, drukt u op de RESET-knop op de afstandsbediening tijdens de handeling.

Om deze handeling te voltooien, drukt u nogmaals op de POSITION-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

POSITION-knop

- Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal, kan er iets extra's verschijnen, zoals een lijn buiten het beeld.

- Als deze functie wordt uitgevoerd bij een video-signaal, s-video-signaal, of component video-signaal, hangt het bereik van deze aanpassing af van de OVERSCAN in de BEELD menu (29) instelling. Het is niet mogelijk om aan te passen als de OVERSCAN is ingesteld op 10.

- Als u op de knop POSITION drukt wanneer een menu op het scherm wordt weergegeven, zal het weergegeven beeld niet van positie veranderen, maar het menu wel.

De keystone-vervormingen corrigeren

KEYSTONE-knop

1. Druk op de KEYSTONE-knop op de afstandsbediening. Een dialoog zal verschijnen op het scherm om u te helpen bij het corrigeren van de vervorming.

1. Gebruik de cursortoetsen ▲/▼ om AUTOM. en HANDLEIDING te selecteren en druk vervolgens op de toets ▶ om het volgende uit te voeren.

(1) Met AUTOM. voert u de automatische verticale keystonecorrectie uit.
(2) Met HANDLEIDING wordt een dialoog weergegeven voor keystonecorrectie.
Gebruik de toetsen ▲/▼ om bij te stellen.

Om de dialoog te sluiten en de handeling te voltooien, drukt u nogmaals op de KEYSTONE-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

• Het instelbare bereik van deze correctie zal variëren volgens de invoer. Voor sommige invoer werkt deze functie mogelijk niet goed.
• Wanneer V:INVERT of H&V:INVERT wordt geselecteerd in het onderdeel SPIEGEL in het menu INSTELLING en het projectorscherm naar beneden hellend of in neerwaartse hoek staat, werkt deze functie misschien niet correct.
• Wanneer de zoomaanpassing ingesteld staat op TELE (telefotofocus), is het mogelijk dat de automatische keystonevervormingscorrectie te veel is. Deze functie moet worden gebruikt wanneer de zoominstelling op volledig WIDE is ingesteld (bredehoekfocus), wanneer mogelijk.
• Wanneer de projector op een niveau (ongeveer ±3°) wordt geplaatst, werkt de automatische keystonevervormingscorrectie mogelijk niet.
• Wanneer de projector in een hoek van bijna ±30 graden of meer wordt geheld, werkt deze functie mogelijk niet goed.
• Deze functie zal niet beschikbaar zijn wanneer de Transitiedetector aan staat (50).

Via de vergrotingsfunctie

MAGNIFY ON/OFF-knop

1. Druk op de knop ON van MAGNIFY op de afstandsbediening. De indicatie "MAGNIFY" zal op het scherm verschijnen en de projector zal naar de MAGNIFY-modus gaan. Wanneer u na het starten van de projector eerst op de knop ON van MAGNIFY drukt, wordt de afbeelding tweemaal vergroot. De indicatie zal zonder handeling in enkele seconden verdwijnen.

1. Gebruik de cursorknopen ▲/▼ om het zoomniveau aan te passen. ||○○○○|| De afbeelding van video-, s-video- of component videosignaal kunt u maximaal 2 keer vergroten, en de afbeelding van het computersignaal kunt u maximaal 4 keer vergroten. Om het zoomgebied te bewegen, drukt u op de POSITION-knop in de MAGNIFY-modus en gebruikt u vervolgens de ▲/▼/◄/►-cursorknopen om het gebied te verschuiven. En om het zoomgebied definitief in te stellen, drukt u nogmaals op de POSITION-knop. Om de MAGNIFY-modus te verlaten en het scherm naar normaal te herstellen, drukt u op de knop OFF van MAGNIFY op de afstandsbediening.

2. De projector staat automatisch in de MAGNIFY-modus wanneer het invoersignaal wordt veranderd of wanneer de weergavecondities worden veranderd.

3. In de MAGNIFY-modus kan de keystone-vervormingsconditie variëren. Dat zal hersteld worden wanneer de projector in de MAGNIFY-modus staat.

N.B. • Het zoomnivea kan fijn ingesteld worden. Kijk goed naar het scherm om het gewenste niveau te vinden.

Het scherm bevriezen

1 Druk op de FREEZE-knop op de afstandsbediening.

- De indicatie "FOTO" zal op het scherm verschijnen (de indicatie zal echter niet verschijnen wanneer SCHK.UIT is geselecteerd voor het onderdeel MELDING in het SCHERM menu (39)), en de projector zalnaar de FOTO-modus overgaan, waarbij het beeld wordt vastgehouden. Om de FOTO-modus te verlaten en het scherm naar normaal te herstellen, drukt u nogmaals op de FREEZE-knop.

FREEZE-knop

• De projector gaat automatisch uit de FOTO stand wanneer er op een bedieningstoets wordt gedrukt.
• Wanneer de projector een lange tijd doorgaat met het projecteren van een stilstaand beeld, kan het LCD-paneel inbranden. Laat de projector niet te lang in de FOTO-modus staan.

Het scherm tijdelijk leegmaken

1 Druk op de BLANK-knop op de afstandsbediening.

- Het scherm BLANCO zal worden weergegeven in plaats van het scherm van het invoersignaal. Raadpleeg het onderdeel BLANCO in het menu SCHERM (37). Om het scherm BLANCO te verlaten en naar het scherm voor invoersignaal terug te keren, drukt u nogmaals op de BLANK-knop.

- De projector gaat automatisch uit de BLANCO stand wanneer er op een bedieningstoets wordt gedrukt.

BLANK-knop

N.B. • Het geluid is niet verbonden met de functie BLANCO scherm. Indien nodig, het volume of geluid-uit instellen.

De menufunctie gebruiken

Deze projector beschikt over de volgende menu's:

FOTO, BEELD, INPUT, INSTELLING, AUDIO, SCHERM, OPT., NETWERK, G.B. en SNELMENU.

Het SNELMENU bestaat uit veelgebruikte functies. De andere menu's worden ingedeeld volgens doel en samengebracht als het Geavanceerde menu.

Elk van deze menu's wordt met dezelfde methods bediend. De basishandelingen van deze menu's zijn als volgt.

1 Druk op de MENU-knop op de afstandsbediening of op de projector.

Het Geavanceerde menu of het SNELMENU, dat prioriteit heeft vlak na inschakeling, zal verschijnen.

Indien u de menupositie wenst te verplaatsen, gebruikt u de cursorknopen nadat u op de POSITION-knop hebt gedrukt. Terwijl de projector een menu weergeeft, werkt de MENU-knop op de projector net als de cursorknopen.

In het SNELMENU

1. Indien het in een Geavanceerd menu wenst te veranderen, selecteert u Ga Naar Geavanceerd Menu...
2. Gebruik de cursorknopen ▲/▼ om een bedieningsonderdeel te selecteren.
3. Gebruik de cursorknopen ◀/► om het onderdeel te bedienen.

SNELMENU

(vervolgd op volgende pagina)

De menufunctie gebruiken (vervolg)

In het Geavanceerde menu

1. Gebruik de cursorknopen ▲/▼ om een menu te selecteren. Indien het naar SNELMENU wenst te wijzigen, selecteert u SNELMENU.

Druk vervolgens op de cursorknop ▶ of op de ENTER-knop om een item te selecteren. Het onderliggende menu van het geselecteerde onderdeel zal verschijnen.

Geavanceerd menu

1. Gebruik de cursorknopen ▲/▼ om een bedieningsonderdeel te selecteren. Druk vervolgens op de cursorknop ▶ of op de ENTER-knop om verder te gaan. Het bedieningsmenu van het geselecteerde onderdeel zal verschijnen.

2. Gebruik de cursorknopen ▲/▼ om het onderdeel te bedienen.

3. Sommige functies kunnen niet uitgevoerd worden wanneer een bepaalde inputpoort wordt geselecteerd of wanneer een bepaald inputsignaal wordt weergegeven.

4. Wanneer u de handeling opnieuw in wenst te stellen, drukt u op de RESET-knop op de afstandsbediening gedurende de handeling. Let op, sommige items (bv. TAAL, H-FASE, VOLUME) kunnen niet gereset.

5. Als u in het Geavanceerde menu terug wilt keren naar het vorige scherm, drukt u op de cursorknop ◀ of op de ESC-knop op de afstandsbediening.

6. Druk nogmaals op de MENU-knop op de afstandsbediening en voltooi deze handeling. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na ongeveer 10 seconden.

SNELMENU

Vanuit het SNELMENU kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknopen ▲/▼.

Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
ASPECT	Via de knopen ◀/► schakelt u tussen de modi voor aspectverhouding.Zie het onderdeel ASPECT in het menu BEELD (29).
AUTO KEYSTONE/UITVOEREN	Met de knop ► wordt de automatische keystone-functie uitgevoerd.Zie het onderdeel AUTO KEYSTONE/UITVOEREN in het menu INSTELLING (34).
KEYSTONE/	Met de knopen ◀/► wordt de verticale keystonevervorming gecorrigeerd.Zie het onderdeel KEYSTONE/In het menu INSTELLING (34).

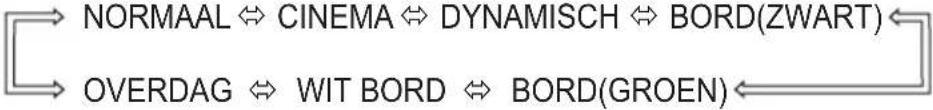

FOTO MODUS	Via de knopen ◀/► schakelt u tussen de beeldmodi.De beeldmodi zijn combinaties van de instellingen GAMMA en KLEURTEMP. Kies een geschikte modus volgens de geprojecteerde bron.
		KLEURTEMP. GAMMA
	NORMAAL #2 M	IDDEN #1 STANDAARD
	CINEMA #3 LAAG	#2 STANDAARD
	DYNAMISCH #1	HOOG #3 STANDAARD
	BORD(ZWART)	#4 HI-HELDERH-1 #4 STANDAARD
	BORD(GROEN)	#5 HI-HELDERH-2 #4 STANDAARD
	WIT BORD #2 M	IDDEN #5 STANDAARD
	OVERDAG #6 HI	HI-HELDERH-3 #6 STANDAARD
	• Wanneer de combinatie van GAMMA en KLEURTEMP. verschilt van de vooraf toegewezen modi hierboven, is de weergave op het menu voor de FOTO MODUS "AANGEPAST". Raadpleeg de onderdelen GAMMA (26) en KLEURTEMP. (27) in het FOTO menu.• Wanneer deze functie wordt uitgevoerd, kan iets extra's, zoals een lijn, verschijnen.

(vervolgd op volgende pagina)

SNELMENU (vervolg)

Item Beschrijving
HELDER	Met behulp van de ◀/►-knopen past u de helderheid aan.Zie het onderdeel HELDER in het menu FOTO (26).
CONTRAST	Met behulp van de ◀/►-knopen past u het contrast aan.Zie het onderdeel CONTRAST in het menu FOTO (26).
KLEUR	Met behulp van de ◀/►-knopen past u de kleursterkte aan.Zie het onderdeel KLEUR in het menu FOTO (27).
TINT	Met behulp van de ◀/►-knopen past u de tint aan.Zie het onderdeel TINT in het menu FOTO (27).
SCHERPTE	Met behulp van de ◀/►-knopen past u de scherpte aan.Zie het onderdeel SCHERPTE in het menu FOTO (28).
STIL FUNC.	Met de ◀/►-knopen schakelt u de stilfunctie aan/uit.Zie het onderdeel STIL FUNC. in het menu INSTELLING (35).
SPIEGEL	Met de ◀/►-knopen schakelt u de spiegelmodus aan/uit.Zie het onderdeel SPIEGEL in het menu INSTELLING (35).
RESET	Als u dit uitvoert, stelt u alle onderdelen van het SNELMENU opnieuw in, behalve FILTERTIJD en TAAL.Een dialoog wordt weergegeven voor bevestiging. Als u RESET selecteert met behulp van de ▲-knop, keren alle instellingen terug naar hun originele waarde.
FILTERTIJD	De gebruikstijd van de luchtfilter wordt getoond in het menu.Als u dit uitvoert, wordt de filtertijd, die de gebruikstijd van de luchtfilter telt, gereset.Er wordt een dialoog weergegeven ter bevestiging. Als u RESET selecteert met behulp van de ▲-knop, keren alle instellingen terug naar hun originele waarde.Zie het onderdeel FILTERTIJD in het menu OPT (42).
TAAL	Met de ◀/►-knopen wijzigt u de weergavetaal.Zie het onderdeel TAAL in het menu SCHERM (37).
Ga Naar Geavanceerd Menu...	Selecteer Ga naar Geavanceerd menu... op het menu en druk op de ►-knop of de ENTER-knop om het menu te gebruiken van FOTO, BEELD, INPUT, INSTELLING, AUDIO, SCHERM, OPT., NETWERK OF G.B.

FOTO Menu

Vanuit het FOTO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
HELDER	Met de ▲/▼-knopen past u de helderheid aan.Licht. ⇌ Donker
CONTRAST	Met de ▲/▼-knopen past u het contrast aan.Sterk ⇌ Zwak
GAMMA	Met de ▲/▼-knopen schakelt u over tussen de gamma-modi.#1 STANDAARD ⇌ #1 AANGEPAST ⇌ #2 STANDAARD ⇌ #2 AANGEPAST#6 AANGEPAST #3 STANDAARD#6 STANDAARD #3 AANGEPAST#5 AANGEPAST ⇌ #5 STANDAARD ⇌ #4 AANGEPAST ⇌ #4 STANDAARDAANGEPAST aanpassenAls u een modus selecteert waarvan de name AANGEPAST bevat en dan op de►-knop of de ENTER-knop drukt, wordt een dialoog weergegeven die u helpt bij het instellen van de modus.Deze functie is nuttig wanneer u de helderheid van bepaalde tonen wenst te wijzigen.Kies een onderdeel met de ◀/►-knopen en pas het niveau aan met de ▲/▼-knopen.U kunt een testpatroon weergeven om de effecten van uw aanpassingen te controleren door op de ENTER-knop te drukken. ledere keer dat u op de ENTER-knop drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen ↑Trap ⇌ Grijstonen in 15 stappen.De acht egaliseerbalken komen overeen met de acht toonniveaus van het testpatroon (Grijstonen in 9 stappen), behalve de donkerste aan de uiterste linkerkant. Indien u de 2e toon aan de linkerkant van het testpatroon wenst aan te passen, gebruikt u de egaliseerinstelbalk "1". De donkerste toon aan de linkerkant van het testpatroon kan niet beheerst worden met een egaliseerinstelbalk.• Wanneer deze functie wordt uitgevoerd, kunnen lijnen of andere vervormingen verschijnen.

FOTO Menu (vervolg)

Item Beschrijving
KLEURTEMP.	Met de ▲/▼-knopen schakelt u tussen de kleurtemperatuurmodi.#1 HOOG ⇔ #1 AANGEPAST ⇔ #2 MIDDEN ⇔ #2 AANGEPAST#6 AANGEPAST #3 LAAG#6 HI-HELDERH-3 #3 AANGEPAST#5 AANGEPAST ⇔ #5 HI-HELDERH-2 ⇔ #4 AANGEPAST ⇔ #4 HI-HELDERH-1AANGEPAST aanpassenAls u een modus selecteert waarvan de name AANGEPAST bevat en dan op de ►-knop of de ENTER-knop drukt, wordt een dialoog weergegeven die u helpt bij het instellen van de AFWIJKING en de VERSTERKING van de geselecteerde modus.Met aanpassingen van de AFWIJKING verandert u de kleurintensiteit van de hele tonen van het testpatroon.Met aanpassingen van de VERSTERKING wordt voornamelijk de kleurintensiteit van de heldere kleuren van het testpatroon beïnvloed.Kies een onderdeel met behulp van de ◀/►-knopen en pas het niveau aan met behulp van de ▲/▼-knopen.U kunt een testpatroon weergeven om de effecten van uw aanpassingen te controleren door op de ENTER-knop te drukken. Iedere keer dat u op de ENTER-knop drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappenTrap ⇔ Grijstonen in 15 stappenWanneer deze functie wordt uitgevoerd, kunnen lijnen of andere vervormingen verschijnen.
KLEUR	Met de ▲/▼-knopen past u de sterkte van de hele kleur aan.Sterk. ⇔ ZwakDit onderdeel kan enkel worden geselecteerd voor een videosignaal, een s-video-signaal of een component video-signaal.
TINT	Met de ▲/▼-knopen past u de tint aan.Groenachtig. ⇔ RoodachtigDit onderdeel kan enkel worden geselecteerd voor een videosignaal, een s-video-signaal of een component video-signaal.

(vervolgd op volgende pagina)

FOTO Menu (vervolg)

Item Beschrijving
SCHERPTE	Met de ▲/▼-knopen past u de scherpte aan.Sterk. ⇔ ZwakEr is mogelijk wat geluid en/of het scherm kan een moment flikkeren wanneer de aanpassing wordt gedaan. Dat is geen storing.

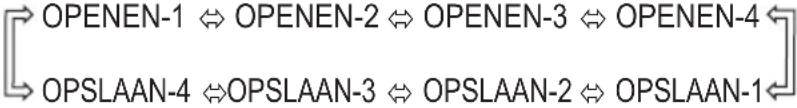

GEHEUGEN	De projector heeft 4 geheugens voor het aanpassen van data (voor alle onderdelen in het menu FOTO).Selecteer een functie met behulp van de ▲/▼-knopen en druk op de ▶-knop of de ENTER-knop om iedere functie uit te voeren.OPENEN-1, OPENEN-2, OPENEN-3, OPENEN-4Met de functie OPENEN worden de gegevens van het geheugen die aan het nummer in iedere functienaam zijn gekoppeld, geopend, en wordt de afbeelding automatisch ingesteld, afhankelijk van de gegevens.De functies OPENEN waarvan het gelinkte geheugen geen gegevens bevat, worden overgeslagen.Vergeet niet dat de huidige aangepaste status verloren raakt bij het laden van de gegevens. Als u de huidige aanpassingen wilt behouden, sla ze dan op voordat u de functie OPENEN uitvoert.Er kan lawaai optreden en het scherm kan een moment flikkeren wanneer de gegevens geladen worden. Dat is geen storing.U kunt de OPENEN-functie uitvoeren met behulp van de MY BUTTON. Raadpleeg het onderdeel MIJN KNOP in het menu OPT.(43).OPSLAAN-1, OPSLAAN-2, OPSLAAN-3, OPSLAAN-4Met de functie OPSLAAN worden de huidige instelgegevens die aan het nummer in de functienaam gekoppeld zijn, in het geheugen opgeslagen.Onthoud dat de huidige gegevens die in een geheugen worden opgeslagen, verloren zullen raken wanneer u nieuwe gegevens in het geheugen laadt.

BEELD Menu

Vanuit het BEELD menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
ASPECT	Met de ▲/▼-knopen schakelt u tussen de modi voor aspectverhouding.Voor een computersignaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ KLEINVoor een videosignaal, S-videosignaal of Component videosignaal4:3 ⇔ 16:9 ⇔ 14:9 ⇔ SMALLVoor geen signaal4:3 (vast)In de modus NORMAAL wordt de originele aspectverhouding van het signaal behouden.
OVERSCAN	Met de ▲/▼-knoppen past u de overscanverhouding aan.Groot (het beeld wordt verkleind) ⇔ Klein (het beeld wordt vergroot)Dit onderdeel kan enkel worden geselecteerd voor een videosignaal, een s-video-signaal en een component video-signaal.Wanneer de aanpassing te groot is, kan een zekere vervorming optreden in het framegebied van de afbeelding. Pas in zulke gevallen aan tot klein.
V POSIT	Met de ▲/▼-knopen past u de verticale positie aan.Naar boven ⇔ Naar onderAls u de verticale positie te veel aanpast, kan het beeld gestoord worden. Als dat gebeurt, stel dan de verticale positie opnieuw in tot de standaardinstelling.Als u op de RESET-knop drukt wanneer de V POSIT is geselecteerd, zal de standaardwaarde van de V POSIT opnieuw worden ingesteld.Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal, is het bereik van de aanpassing afhankelijk van OVERSCAN (hierboven) -instelling. Het is niet mogelijk een aanpassing te doen wanneer de OVERSCAN is ingesteld op 10.

(vervolgd op volgende pagina)

BEELD Menu (vervolg)

Item Beschrijving
H POSIT	Met de ▲/▼-knopen stelt u de horizontale positie in.Links ⇔ RechtsAls u de horizontale positie te veel aanpast, kan het beeld gestoord worden. Als dat gebeurt, stel dan de horizontale positie opnieuw in tot de standaardinstelling. Als u op de RESET-knop drukt wanneer de H POSIT is geselecteerd, zal de standaardwaarde van de H POSIT opnieuw worden ingesteld.Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal, is het bereik van de aanpassing afhankelijk van OVERSCAN (29)-instelling. Het is niet mogelijk een aanpassing te doen wanneer de OVERSCAN is ingesteld op 10.
H FASE	Gebruik de ▲/▼-knopen om de horizontale fase aan te passen om geflikker weg te werken.Rechts ⇔ LinksDit onderdeel kan alleen geselecteerd worden voor een computersignaal of een component video-signaal.
H SIZE	Met de ▲/▼-knopen stelt u de horizontale positie in.Groot ⇔ KleinDit onderdeel kan alleen geselecteerd worden voor een computersignaal.Wanneer de aanpassing te groot is, wordt de afbeelding mogelijk niet correct weergegeven. In een dergelijk geval, stelt u de aanpassing opnieuw in door op de RESET-knop te drukken gedurende deze handeling.
AUTOM.AANPAS.UITVOEREN	Voer dit onderdeel uit om de automatische aanpassingsfunctie uit te voeren.Voor een computersignaalDe verticale positie, de horizontale positie en de horizontale fase (44) zullen automatisch worden aangepast. Zorg dat het toepassingenscherm op de maximale grootte is ingesteld voordat u deze functie probeert. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helder beeld om aan te passen.Voor een videosignaal en s-videosignaalHet meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanneer AUTO. wordt geselecteerd voor het puntje VIDEO FORMAT in het INPUT-menu (32). De verticale en horizontale positie worden automatisch ingesteld op de standaardwaarde.Voor een component video-signaalDe verticale positie, horizontale positie en de horizontale fase zullen automatisch op hun standaardwaarde worden ingesteld.De automatische instelling duurt ongeveer 10 seconden. Let op, dit werkt mogelijk niet goed met sommige input. Wanneer deze functie wordt uitgevoerd voor een videosignaal, kunnen bepaalde extra's, zoals een lijn, buiten de afbeelding verschijnen.De onderdelen aangepast door deze functie kunnen variëren wanneer FIJN of SCHK.UIT wordt geselecteerd voor het AUTOM. REGEL-onderdeel van het puntje SPEC.INST.W. in het OPT.-menu(44).

INPUT Menu

Vanuit het INPUT menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
PROGRESSI.	Met de ▲/▼-knopen schakelt u tussen de voortgangsmodus.TELEVISIE ⇔ FILM ⇔ SCHK.UIT↓ ↑↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↑↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
VIDEO N.R.	Met de ▲/▼-knopen schakelt u tussen de ruisreductiemodi te schakelen.HOOG ⇔ MID ⇔ LAAG↑ ↑ ↑↓ ↑↓ ↑↓↓↑↓↓↑↓↓↑↓↓↑↓↓↑↓↓↑↓↓↑↓↓↑↓↓↑↓↓↑↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
KLROMVANG	Via de ▲/▼-knopen schakelt u tussen de modi voor de kleurruimte.AUTOM. ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601↑ ↑ ↑↓ ↑↓ ↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓↑↓
COMPONENT	Via de ▲/▼-knoppen wordt er geschakeld tussen de functies van de COMPONENT (Y, Cb/Pb, Cr/Pr)-poort.COMPONENT ⇔ SCART RGBWanneer de SCART RGB is geselecteerd, zullen de COMPONENT(Y, Cb/Pb, Cr/Pr) en VIDEO-poorten dienst doen als een SCART RGB-poort. Een SCART-kabel is vereist voor een SCART RGB-invoer naar de projector. Raadpleeg het onderdeel TECHNISCH voor meer informatie.

INPUT Menu (vervolg)

Item Beschrijving
VIDEO FORMAT	Het videoformaat voor de S-VIDEO-poort en de VIDEO-poort kan worden ingesteld.(1) Gebruik de ◀/►-knappen om de invoerpoort te selecteren.(2) Via de ▲/▼-knappen wordt er geschakeld tussen de modi voor videoformaat. AUTO ⇌ NTSC ⇌ PAL ⇌ SECAM ↩ N-PAL ⇌ M-PAL ⇌ NTSC4.43 ↩ · Dit onderdeel wordt enkel uitgevoerd voor een videosignaal van een VIDEO-poort of een S-VIDEO-poort. · Met de modus AUTO wordt de optimale modus automatisch geselecteerd. · Het is mogelijk dat de handeling AUTO niet goed werkt voor sommige signalen. Als het beeld onstabiel wordt (bv. een onregelmatig beeld, weinig kleur), selecteer dan de modus in overeenstemming met het invoersignaal.
STILZETTEN	Schakel de functie Stilzetten in/uit voor elke poort.(1) Gebruik de ▲/▼-knappen om een van de volgende poorten te selecteren. STOP ⇌ COMPUTER (IN)1 ⇌ COMPUTER (IN)2 ↗ (2) Gebruik de ◀/►-knappen om de functie Stilzetten in/uit te schakelen. SCHK.IN ⇌ SCHK.UIT · Dit onderdeel kan enkel worden uitgevoerd op een signaal met een verticale frequentie van 50 tot 60 Hz. · Wanneer SCHK.IN is geselecteerd, worden bewegende beelden vloeiender weergegeven. · Deze functie kan een zekere degradatie van het beeld veroorzaken. Selecteer in een dergelijk geval SCHK.UIT.
COMPUTER-IN	Het computerinvoersignaal voor de COMPUTER IN1- en IN2-poorten kan worden ingesteld.(1) Gebruik de ◀/►-knappen om de invoerpoort te selecteren die moet worden ingesteld. COMPUTER (IN)1 ⇌ COMPUTER (IN)2 (2) Gebruik de ◀/►-knappen om het computerinvoersignaaltype te selecteren. SYNC OP G SCHK.IN ⇌ SYNC OP G SCHK.UIT Wanneer u SYNC OP G SCHK.IN selecteert, kunt u een Sync op G-signaal ontvangen. · Wanneer SYNC OP G SCHK.IN wordt geselecteerd, is het mogelijk dat het beeld wordt vervormd door bepaalde invoersignalen. In dat geval verwijdert u eerst de signaalconnector en selecteert u SYNC OP G SCHK.UIT in het menu voordat u het signaal opnieuw verbindt.

(vervolgd op volgende pagina)

INPUT Menu (vervolg)

Item Beschrijving

RESOLUTIE

De resolutie voor de COMPUTER IN1- en IN2-invoersignalen kunnen worden ingesteld op deze projector.(1) Selecteer in het INPUT menu de RESOLUTIE d.m.v. de ▲/▼-knopen en druk op de ▶-knop.Het RESOLUTIE-menu zal worden weergegeven.(2) Selecteer in het RESOLUTIE-menu de resolutie die u wenst weer te geven d.m.v. de ▲/▼-knopen.Door AUTO te selecteren zal een geschikte resolutie voor het invoersignaal worden ingesteld.(3) STANDAARDDoor op de ▶-knop of de ENTER-knop te drukken bij het selecteren van een STANDAARD-resolutie, zullen de horizontale en verticale posities, de klokfase en de horizontale grootte automatisch worden aangepast en zal automatisch een aspectverhouding worden geselecteerd.(3) AANGEPAST(3)-1 Om een aangepaste resolutie in te stellen, gebruikt u de ▲/▼-knopen om AANGEPAST te selecteren en het vak AANGEPASTE RESOLUTIE zal worden weergegeven. Selecteer de horizontale (HORZ) en verticale (VERT) resoluties met de ▲/▼/◀/▶-knopen. Er bestaat geen garantie dat deze functie correct zal werken voor elke resolutie.(3)-2 Om de instellingen te bewaren, plaats de cursor op het uiterst rechtse cijfer en druk op de ▶-knop.De horizontale en verticale posities, de klokfase en de horizontale grootte zullen automatisch worden aangepast.(3)-3 Om terug te keren naar de vorige resolutie zonder de wijzigingen te bewaren, plaats de cursor op het uiterst linkse cijfer en druk op de ◀-knop.Het scherm zal dan terugkeren naar het RESOLUTIE-menu, waarin de vorige resolutie wordt weergegeven.• Voor sommige afbeeldingen zou deze functie minder goed kunnen werken.

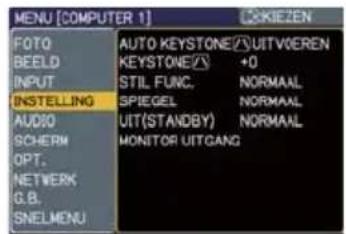

INSTELLING Menu

Vanuit het INSTELLING menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd. Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
AUTO KEYSTONE/UITVOEREN	Door dit item te selecteren, wordt de automatische keystone vervormingscorrectie uitgevoerd. De projector corrigeert zelf automatisch verticale keystonevervorming als gevolg van de (voor-/achterwaartse) plaatsingshoek.Deze functie zal slechts eenmaal worden uitgevoerd wanneer ze geselecteerd wordt in het menu. Wanneer de hellingshoek van de projector wordt gewijzigd, voer deze functie dan opnieuw uit.Het verstelbare bereik voor correctie zal variëren naargelang de invoer. Voor sommige invoersoorten kan deze functie minder goed werken.Wanneer V:INVERT of H&V:INVERT geselecteerd staat op het item SPIEGEL in het menu INSTELLING en als het projectorscherm daarbij onder een hoek of naar beneden gericht staat, zou deze functie niet correct kunnen werken.Wanneer de zoomfunctie is ingesteld op TELE (telefotofocus), kan deze functie overdreven werken. Deze functie moet worden gebruikt wanneer de zoomfunctie is ingesteld op maximum WIDE (breedbeeldfocus) indien mogelijk.Wanneer de projector parallel staat (ongeveer ± 3^ ), is het mogelijk dat deze functie niet werkt.Wanneer de projector onder een hoek van ongeveer ± 30 graden of meer staat afgesteld, is het mogelijk dat deze functie niet werkt.Deze functie zal niet beschikbaar zijn wanneer de Transitiedetector aan staat (50).
KEYSTONE/	Via de ▲/▼-knopen wordt de verticale keystonevervorming gecorrigeerd.Verklein het beeld aan de bovenkant ⇔ Verklein de onderkant van het beeldHet verstelbare bereik van deze functie zal variëren naargelang het type van invoersignaal. Voor sommige invoer is het mogelijk dat deze functie niet goed werkt.Deze functie zal niet beschikbaar zijn wanneer de Transitiedetector aan staat (50).

(vervolgd op volgende pagina)

INSTELLING Menu (vervolg)

Item Beschrijving
STIL FUNC.	Met de ▲/▼-knoppen wordt de modus STIL FUNC. in/uitgeschakeld.NORMAAL ⇔ STIL FUNC.Wanneer STIL FUNC. is geselecteerd, worden akoestisch geluid en schermhelderheid verminderd.
SPIEGEL	Via de ▲/▼ knoppen wordt de mirrorstatus gewijzigd. NORMAAL ⇔ H:INVERT ⇔ H:INVERT ⇔ H&V:INVERTAls de Transitiedetector op SCHK.IN staat en de SPIEGEL-status wordt gewijzigd, zal het Transitiedetectoralarm (50) worden weergegeven wanneer de projector wordt herstart nadat de power-knop is uitgeschakeld.
UIT(STANDBY)	Met de ▲/▼ toetsen kan de uit (standby) toestand heen en weer worden geschakeld tussen NORMAAL en SPAARSTAND.NORMAAL ⇔ SPAARSTANDWanneer SPAARSTAND is geselecteerd, wordt het stroomverbruik wanneer het toestel uit (standby) staat verlaagd, maar gelden er wel bepaalde functionele restricties:Wanneer SPAARSTAND is geselecteerd, wordt de bediening via de aansluiting uitgeschakeld (RS-232C, netwerk) behalve om de projector aan te zetten wanneer deze uit (standby) staat.Wanneer SPAARSTAND is geselecteerd, zal een instelling voor MONITOR UITGANG (onder) en AUDIO (36) wanneer het toestel uit (standby) staat niet werken en zullen er geen signalen worden gereproduceerd via de MONITOR OUT en AUDIO OUT aansluitingen wanneer het toestel uit (standby) staat.
MONITOR UITGANG	De combinatie van de beelden die op het scherm worden weergegeven en de beeldsignalen die worden gereproduceerd via de MONITOR OUT aansluiting kan via het menu worden ingesteld. Het beeld dat binnenkomt via de bij (2) geselecteerde aansluiting wordt gereproduceerd via de MONITOR OUT aansluiting terwijl het beeld dat binnenkomt via de bij (1) geselecteerde aansluiting op het scherm wordt weergegeven.(1) Kies de ingangsaansluiting voor beeldsignalen met de ▲/▼ toetsen.STOP ⇔ COMPUTER(IN)1 ⇔ COMPUTER(IN)2STANDBYVIDEO ⇔ S-VIDEO ⇔ COMPONENT(Y, Cb/Pb, Cr/Pr)Kies STANDBY om in te stellen welk uitgangssignaal gereproduceerd moet worden via de MONITOR OUT aansluiting wanneer het toestel uit (standby) staat.Terwijl STOP is geselecteerd, gaat u terug naar het vorige menu door de toets in te drukken.(2) Selecteer één van de COMPUTER IN aansluitingen met de toetsen.Als u COMPUTER 1 kiest, wordt de volgende keuze mogelijk.1 (COMPUTER IN1) ⇔ SCHK.UITAls u COMPUTER 2 kiest, wordt de volgende keuze mogelijk.2 (COMPUTER IN2) ⇔ SCHK.UITAls u een andere ingang kiest of STANDBY, wordt de volgende keuze mogelijk.1 (COMPUTER IN1) ⇔ 2 (COMPUTER IN2) ⇔ SCHK.UITSCHK.UIT schakelt de MONITOR OUT aansluiting uit.

AUDIO Menu

Vanuit het AUDIO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
VOLUME	Met de ▲/▼-knoppen wordt het volume aangepast.Hoog ⇔ Laag
LUIDSPREKER	Met de ▲/▼-knopen wordt de ingebouwde luidspreker in/uitgeschakeld.SCHK.IN ⇔ SCHK.UITWanneer SCHK.UIT is geselecteerd, werkt de ingebouwde luidspreker niet.
AUDIO	De combinatie van beeld en ingangsaansluiting voor geluid kan worden bepaald via het menu.Het geluid dat binnenkomt via de bij(2) geselecteerde aansluiting wordtgereproduceerd terwijl het beeld datbinnenkomt via de bij (1) geselecteerdeaansluiting op het scherm wordt weergegeven.(1) Kies de ingangsaansluiting voorbeeldsignalen met de ▲/▼ toetsen.STOP ⇔ COMPUTER(IN)1 ⇔ COMPUTER(IN)2[IMAGE]• Kies AUDIO-UIT IN STANDBY om het geluidssignaal te selecterendat gereproduceerd moet worden via deAUDIO OUTaansluitingwanneer het toestel uit (standby) staat. De ingebouwde luidsprekerwerkt niet wan het toestel uit (standby) staat.• Terwijl STOP is geselecteerd, gaat u terug naar het vorige menudoor de◄toets in te drukken.(2) Selecteer één van deAUDIO INAansluitingen met de◄/►toetsen.1 (AUDIO IN1) ⇔ 2 (AUDIO IN2) ⇔ 3 (AUDIO IN3) ⇔ [IMAGE]• Xschakelt de geluidsweergave uit.• Wanneer X opVIDEO-,S-VIDEOofCOMPONENT-poort wordtgezet, wordt de G.B. (ondertiteling voor gehoorgestoorden)onmiddellijk geactiveerd als de G.B. op AUTO wordt gezet in hetmenu WEERGEVEN van het menu G.B. en als het invoersignaalvan de poort de G.B.-functie ondersteunt (59).

SCHERM Menu

Vanuit het SCHERM menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
TAAL	Met de ▲/▼-knappen wordt de taal van het OSD (On Screen Display - weergave op het scherm) gewijzigd.ENGLISH ⇔ FRANÇAIS ⇔ DEUTSCH ⇔ ESPAÑOL ⇔ ITALIANO↑↓TÜRKÇENORSK↑↓POLSKI↑↓NEDERLANDS↑↓SUOMI↑↓PORTUGUÊSPYССКИЙ ⇔ SVENSKA ⇔ 한글 ⇔ 繁體中文 ⇔ 简体中文 ⇔ 日本語
POS. MENU	Via de ▲/▼/◄/►-knopen wordt de menupositie aangepast.Om de bewerking te stoppen, druk op deMENU-knop op de afstandsbediening of doe niets meer gedurende ongeveer 10 seconden.
BLANCO	Via de ▲/▼-knopen wordt de modus voor het BLANCO-scherm gewijzigd.Het BLANCO-scherm is een scherm voor de tijdelijke blanco-functie(21). Het wordt weergegeven door op de knopBLANKte drukken.MijnScherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ ZWART
	Mijn Scherm
	ORIGINEEL Scherm
	BLAUW, WIT,ZWART
	• Om inbranding te voorkomen, zal het Mijn Scherm of ORIGINEEL-scherm na enkele minuten in het gewone zwarte scherm veranderen.

(vervolgd op volgende pagina)

SCHERM Menu (vervolg)

Item Beschrijving
OPSTARTEN	Met de ▲/▼-knoppen wordt de opstartschermmodus gewijzigd. Het opstartscherm is een scherm dat wordt weergegeven wanneer er geen (geschikt) signaal wordt gedetecteerd.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHK.UIT
		Functie
	Mijn Scherm	Scherm kan worden ingesteld in het item Mijn Scherm (older).
	ORIGINEEL Scherm	ingesteld als het standaardscherm.
	SCHK.UIT Gewoon zwart scherm.
	• Om inbranding te voorkomen, zal het Mijn Scherm of ORIGINEEL-scherm veranderen in het BLANCO scherm (37) na enkele minuten. Als ook het BLANCO scherm het Mijn Scherm of ORIGINEEL is, zal het gewone zwarte scherm in de plaats worden gebruikt.• Wanneer SCHK.IN is geselecteerd voor het item PASWOORD of VEILIGHEID van Mijn Scherm in het OPT.-menu (47), wordt OPSTARTEN vastgezet op Mijn Scherm.
Mijn Scherm	Met dit item kunt u een beeld vastleggen om te gebruiken als Mijn Scherm-beeld dat kan worden gebruikt het BLANCO scherm en het OPSTARTEN-scherm. Geef het beeld weer dat u wilt vastleggen voordat u de volgende procedure uitvoert.1. Door dit item te selecteren, wordt een dialoogscherm weergegeven met de naam "Mijn Scherm". U zal gevraagd worden of u een beeld wilt vastleggen vanaf het huidige scherm.Wacht totdat het beeld wordt weergegeven en druk op de ENTER-knop wanneer het beeld wordt weergegeven. Het beeld zal bevriezen en het venster voor vastleggen zal verschijnen.Om de bewerking te stoppen, drukt u op de RESET- of ESC-knop op de afstandsbediening.2. Met de ▲/▼/◄/►-knopen stelt u de positie van het venster bij.Verplaats het venster naar de positie van het beeld dat u wilt gebruiken.Het venster kan mogelijk niet worden verplaatst bij sommige invoersignalen.Druk op de ENTER-knop om met de registratie te beginnen.Om het scherm te herstellen en naar de vorige dialoog terug te keren, drukt u op de RESET-knop of op de ESC-knop.De registratie duurt enkele minusten.(vervolg)

SCHERM Menu (vervolg)

Item Beschrijving
Mijn Scherm (vervolg)	Wanneer de registratie is voltooid, worden het geregistreerde scherm en het volgende bericht gedurende een paar seconden weergegeven:"Mijn Scherm registratie afgesloten."Als de registratie mislukt is, wordt het volgende bericht weergegeven:"Er is een capture-fout opgetreden. Probeer opnieuw."Deze functie kan niet worden geselecteerd wanneer SCHK.IN is geselecteerd in het item Mijn Sch. Vast (older).Deze functie kan niet worden geselecteerd wanneer SCHK.IN is geselecteerd voor het item PASWOORD of VEILIGHEID voor Mijn Scherm in het OPT.-menu (47).
Mijn Sch. Vast	Via de ▲/▼-knoppen wordt de vergrendelingsfunctie van Mijn Scherm in/uitgeschakeld.SCHK.IN ⇔ SCHK.UITWanneer SCHK.IN wordt geselecteerd, is het item Mijn Scherm vergrendeld. Gebruik deze functie om het huidige Mijn Scherm te beveiligen.Deze functie kan niet worden geselecteerd wanneer SCHK.IN is geselecteerd in het item PASWOORD of VEILIGHEID voor Mijn Scherm in het OPT.-menu (47).
MELDING	Via de ▲/▼-knoppen wordt de berichtfunctie in/uitgeschakeld.SCHK.IN ⇔ SCHK.UITWanneer SCHK.IN is geselecteerd, werkt de volgende berichtfunctie."BEZIG..." terwijl"GEEN INGANGSSIGNAAL""SYNC IS BUITEN BEREIK""Zoeken..." automatisch wordt aangepast, terwijl wordt gezocht naar de invoer "BEZIG MET ZOEKEN..." terwijl een invoersignaal wordt gedetecteerd. De indicatie van het invoersignaal weergegeven door te wijzigen De indicatie van de aspectverhouding weergegeven door te wijzigen De indicatie van de FOTO MODUS weergegeven door te wijzigen De indicatie van GEHEUGEN weergegeven door te wijzigen De indicatie van "FOTO" en "II" terwijl het scherm in de FOTO-modus staat.Als de projector naar de FOTO-modus overschakelt terwijl SCHK. UIT is geselecteerd, wordt het beeld op het scherm zonder bericht stilgezet, wat geen storing is (21).

(vervolgd op volgende pagina)

SCHERM Menu (vervolg)

Item Beschrijving
BRON NAAM	Elke ingangspoort voor deze projector kan een naam krijgen.(1) Gebruik de ▲/▼-knoppen op het SCHERM-menu om de BRON NAAM te selecteren en druk op de ►-knop. Het BRON NAAM-menu zal worden weergegeven.(2) Gebruik de ▲/▼-knoppen op het BRON NAAM-menu om de te benoemen poort te selecteren en druk op de ►-knop. De rechterzijde van het menu is leeg totdat er een naam wordt opgegeven. Het BRON NAAM-dialoogvenster zal worden weergegeven.(3) De huidige naam zal worden weergegeven op de eerste regel. Gebruik de ▲/▼/◄/►-knoppen en de ENTER- of INPUT-knop om tekens te selecteren en in te voeren. De RESET-knop kan gebruikt worden om 1 teken per keer te wissen. Als u de cursor naar VERWIJDEREN of ALLES WISSEN beweegt op het scherm en de ENTER- of INPUT-knop indrukt, zullen 1 of alle tekens worden gewist. De naam kan maximum 16 tekens bevatten.(4) Om een reeds ingevoerd teken te wijzigen, drukt u op de ▲-knop om de cursor naar de eerste regel te verplaatsen en gebruikt u de ◀/►-knoppen om de cursor op het teken te plaatsen dat moet worden gewijzigd.Nadat de ENTER- of INPUT-knop is ingedrukt, wordt het teken geselecteerd.Volg dan dezelfde procedure zoals beschreven bij item (3) hierboven.(5) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER- of INPUT-knop. Om terug te keren naar de vorige naam zonder de wijzigingen op te slaan, verplaatst u de cursor naar ANNULEREN op het scherm en drukt u op de ENTER- of INPUT-knop.
PATROON	Met de ▲/▼ toetsen kan de instelling voor het patroonscherm worden omgeschakeld. Het geselecteerde patroon kan worden weergegeven wanneer de MY BUTTON die is toegewezen aan de PATROON functie wordt ingedrukt [IMAGE]STIPPELLIJN4 ⇌ STIPPELLIJN3 ⇌ STIPPELLIJN2↑↑ ↑↑TESTBEELD ⇌ STIPPELLIJN1

OPT. Menu

Vanuit het OPT. Menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren, met uitzondering van de onderdelen LAMPTIJD en FILTERTIJD. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
AUTOM. ZOEKEN	Via de ▲/▼-knoppen wordt de automatische signaalzoekfunctie in/uitgeschakeld.SCHK.IN ⇔ SCHK.UITAls SCHK.IN is geselecteerd, gaat detectie van geen signaal automatisch via de ingangspoorten in de onderstaande volgorde. Het zoeken wordt bij de huidige poort aangevangen. Wanneer er dan invoer wordt gedetecteerd, zal de projector stoppen met zoeken en het beeld weergeven.
AUTO KEYSTONE ↗	Met de ▲/▼-knoppen wordt de automatische keystonefunctie in/uitgeschakeld.SCHK.IN ⇔ SCHK.UITSCHK.IN: Automatische keystonevervormingscorrectie zal worden uitgevoerd wanneer de hellingshoek van de projector wordt veranderd. SCHK.UIT: Deze functie is uitgeschakeld. Voer de AUTO KEYSTONE ↗ UITVOEREN uit in het INSTELLING-Menu voor automatische keystonevervomingscorrectieWanneer de projector is opgehangen aan het plafond, zal deze functie niet correct functioneren, dus selecteer dan SCHK.UIT.Deze functie zal niet beschikbaar zijn wanneer de Transitiedetector ingesteld staat op (50).
AUTOM.INSCHK.	Met de ▲/▼-knoppen wordt de AUTOM.INSCHK.-functie in/uitgeschakeld.SCHK.IN ⇔ SCHK.UITWanneer dit op SCHK.IN ingesteld staat, zal de lamp in de projector automatisch worden ingeschakeld zonder de gebruikelijke procedure (15), enkel wanneer de projector stroom krijgt nadat de stroom werd onderbroken terwijl de lamp aanstond.Deze functie werkt niet zolang er stroom naar de projector is gegaan terwijl de lamp uit is.Nadat de lamp werd ingeschakeld met de functie AUTOM. INSCHK. en als er geen invoer of geen handelingen worden gedetecteerd gedurende ongeveer 30 minuten, dan wordt de projector uitgeschakeld, zelfs als de functie AUTO UIT (42) is uitgeschakeld.

(vervolgd op volgende pagina)

OPT. Menu (vervolg)

Item Beschrijving
AUTO UIT	Via de ▲/▼-knoppen wordt de tijd ingesteld waarna de projector automatisch wordt uitgeschakeld.Lang (max. 99 minuten) ⇔ Kort (min.0 minuten = SCHK.UIT) Wanneer de tijd wordt ingesteld op 0, wordt de projector niet automatisch uitgeschakeld.Wanneer de tijd wordt ingesteld tussen 1 en 99 en wanneer de verstreken tijd zonder een signaal of met een ongeschikt signaal de ingestelde tijd bereikt, zal de projectorlamp worden uitgeschakeld.Als één van de knoppen van de projector of de afstandsbediening wordt ingedrukt of één van de commando's (behalve ophaalcommando's) wordt overgedragen naar deCONTROL-poort tijdens de overeenkomstige tijd, dan zal de projector niet worden uitgeschakeld.Zie het gedeelte "De projector uitzetten" (15).
LAMPTIJD	De lamptijd is de gebruikstijd van de lamp sinds de laatste herinstelling. Hij wordt weergegeven in het OPT. Menu.Als u op deRESET-knop of op de►-knop duwt, komt er een dialoog tevoorschijn.Om de lamptijd te resetten, selecteert u RESET met de▲-knop.RESET ⇔ ANNULERENReset de lamptijd alleen wanneer u de lamp hebt vervangen, om de juiste informatie over de lamp weer te geven.Voor het vervangen van de lamp, zie het gedeelte "De lamp vervangen" (60).
FILTERTIJD	De filtertijd is de gebruikstijd van de filter sinds de laatste herinstelling. Hij wordt weergegeven in het OPT. Menu.Als u op deRESET-knop of op de►-knop drukt, verschijnt een dialoogvenster.Om de filtertijd te resetten, selecteert u RESET door de▲-knop in te drukken.RESET ⇔ ANNULERENReset de filtertijd alleen wanneer u de luchtfilter hebt schoongemaakt of vervangen, om de juiste informatie over de luchtfilter weer te geven.Voor het vervangen van de luchtfilter, zie het gedeelte "Het luchtfilter reinigen en vervangen" (60).

(vervolgd op volgende pagina)

OPT. Menu (vervolg)

Item Beschrijving
MIJN KNOP	Dit item dient om één van de volgende functies toe te wijzen aanMY BUTTON 1en 2op de afstandsbediening(6).Kies eerst 1 of 2 in het menu MIJN KNOP d.m.v. de ◀/►-knop. Wijs vervolgens d.m.v. de ▲/▼-knoppen één van de volgende functies toe aan de gekozen knop.COMPUTER1: Stelt de poort in op COMPUTER IN1.COMPUTER2: Stelt de poort in op COMPUTER IN2.COMPONENT: Stelt de poort in op COMPONENT (Y, Cb/Pb, Cr/Pr).S-VIDEO: Stelt de poort in op S-VIDEO.VIDEO: Stelt poort in op VIDEO.INFORMATIE: Toont de INPUT-INFORMATIE-(45) of NETWERK-INFORMATIE-(58) of niets.De weergegeven dialoog verspringt elke keer als opMY BUTTONwordt gedrukt.Wanneer een ingangssignaal wordt gevonden:INPUT-INFORMATIE-⇒NETWERK-INFORMATIE-⇒SCHAKEL UITWanneer geen ingangssignaal wordt gevonden:NETWERK-INFORMATIE-⇒SCHAKEL UITAUTO KEYSTONE:Voert automatische keystonevervormingscorrectie uit(34).GEHEUGEN: Laadt één van opgeslagen aanpassingsgegevens(28).Wanneer meer dan één gegeven wordt opgeslagen, verandert de instelling telkens alsMY BUTTONwordt ingedrukt.Wanneer geen gegevens worden opgeslagen in het geheugen, verschijnt het dialoogvenster "Geen opg. data".Wanneer de huidige instelling niet in het geheugen is opgeslagen, verschijnt het dialoogvenster zoals rechts afgebeeld.Als u de huidige instelling wilt behouden, drukt u op de ◀-knop om het scherm te verlaten. Anders zal het laden van gegevens de huidige ingestelde waarde overschrijven.FOTO MODUS: Verandert de FOTO MODUS(24).FILTERRESET: Geeft het dialoogvenster voor de resetbevestiging van de filtertijd weer(42).AV DEMPEN: Zet het beeld en audio aan/uit.PATROON: Laat het patroon dat is geselecteerd voor PATROON(40)verschijnen of verdwijnen.MIJN BEELD: Geeft het MIJN BEELD-menu weer(57).
SIGNAALBRON	Met de ▲/▼ toetsen kan de ingangsaansluiting worden ingesteld die wordt geselecteerd wanneer deMY SOURCE/DOC.CAMERAtoets op de afstandsbediening wordt ingedrukt. Selecteer de ingangsaansluiting voor beeldsignalen die is verbonden met een documentencamera.
SPEC.INST.W.	Door dit item te selecteren wordt het menu SPEC.INST.W. weergegeven.Selecteer een item d.m.v.-▲/▼ knoppen, en druk op de ►- knop of deENTER-knop om het item uit te voeren.VENT.SNELH. ⇔ AUTOM. REGEL ⇔ GEEST ⇔ FILTERMELDING ⇔ TOETSENSLOTFABRIEKSRESET ⇔ INFORMATIE ⇔ AFST.B. FREQUENTIE

OPT. Menu (vervolg)

Item Beschrijving
SPEC.INST.W.(vervolg)	VENT.SNELH.Met de ▲/▼-knoppen wordt de rotatiesnelheid van de koelventilatoren ingesteld. De HOOG-modus wordt gebruikt voor hoogland e.d. Merk op dat de projector meer geluid maakt wanneer HOOG is ingesteld.HOOG ⇔ NORMAAL
	AUTOM. REGELVia de ▲/▼-knoppen kan één van de modi worden geselecteerd. Wanneer SCHK.UIT wordt geselecteerd, wordt de automatische aanpassingsfunctie uitgeschakeld.FIJN ⇔ SNEL ⇔ SCHK.UITFINE: Fijnere afstelling incl. H.SIZE-aanpassing.SNEL: Snellere afstelling, H.SIZE instellen op voorbewerkte gegevens voor het invoersignaal.Afhankelijk van de omstandigheden, zoals invoerbeeld, signaalkabel naar de projector, omgeving rond de projector, enz., zou de automatische aanpassing niet correct kunnen werken. Kies in dat geval SCHK.UIT om de automatische aanpassing uit te schakelen en de aanpassing handmatig te maken.
	GEEST1. Selecteer een kleurelement voor geest met de ◀/►-knoppen.2. Pas het geselecteerde element aan met de ▲/▼-knoppen om geest te laten verdwijnen.
	FILTERMELDINGGebruik de ▲/▼-knop om de timer in te stellen voor het interval om de melding voor het schoonmaken van de luchtfilter weer te geven.500h ⇔ 1000h ⇔ 1500h ⇔ 2000h ⇔ SCHK.UITNa een item te hebben gekozen behalve SCHK.UIT, zal het bericht "HERINNERING *** UUR IS VOORBIJ NA DE LAATSTE FILTER CONTROLE" verschijnen nadat de timer de intervaltijd ingesteld door deze functie, bereikt (66).Wanneer SCHK.UIT is gekozen, zal het bericht niet verschijnen. Gebruik deze functie om het luchtfilter schoon te houden, door de geschikte tijd in te stellen naargelang de omgeving van deze projector. Controleer en maak de filter regelmatig schoon, zelfs wanneer er geen bericht verschijnt. Als het luchtfilter verstopt raakt door stof e.d., stijgt de binnentemperatuur, wat kan leiden tot een storing in de projector of een verkorting van de levensduur van de projector.Wees voorzichtig met de bedrijfsomgeving van de projector en de toestand van het luchtfilter.

(vervolgd op volgende pagina)

OPT. Menu (vervolg)

Item Beschrijving
SPEC.INST.W.(vervolg)	TOSTENSLOTMet de ▲/▼-knoppen schakelt u de functie tostenslot in/uit.Wanneer SHCK. IN worden geselecteerd, worden de knoppen op de projector vergrendeld, behalve de STANDBY/ON-knop.SCHK.IN ⇔ SCHK.UITGebruik dit om misbruik of per ongeluk aanraken te voorkomen.Deze functie heeft geen enkel effect op de afstandsbediening.
	AFST.B. FREQUENTIEGebruik de ▲/▼knop-om de afstandssensorinstelling van de rrojector te wijzigen.1:NORMAAL ⇔ 2:HOOG Aangevinkte items staan aan. Als standaardinstelling af fabriek staan voor allebei 1:NORMAAL en 2:HOOG aan. Als de afstandsbediening niet goed werkt, stel u dit in op enkel 1 of op enkel 2 (14).Geen van beide kan worden uitgeschakeld op hetzelfde moment.
	INFODoor dit item te selecteren wordt een dialoogvenster weergegeven genaamd "INPUT -INFO-". Het toont de informatie over de huidige invoer. Het bericht "STILZETTEN" in het dialoogvenster betekent dat de vergrendelingsfunctie werkt (32).Het "SCART RGB" bericht betekent dat de COMPONENT poort werkt als een SCART RGB invoerpoort. Raadpleeg het item COMPONENT in het INPUT menu (31).Dit item kan niet worden geselecteerd voor geen signaal en sync uit.Als de MIJN TEKST WEERG. s ingesteld op SCHAKEL IN, wordt de MIJN TEKST weergegeven samen met de invoerinformatie in het INPUT-INFORMATIE- venster (52).
	FABRIEKSRESETDoor RESET te selecteren d.m.v. de ▲-knop voert u deze functie uit. Door deze functie zullen alle items in alle menu's terugkeren naar hun oorspronkelijke instelling. Merk op dat de items LAMPTIJD, FILTERTIJD, TAAL, VEILIGHEID en NETWERK niet worden gereset. RESET ⇔ ANNULEREN

(vervolgd op volgende pagina)

OPT. Menu (vervolg)

Item Beschrijving
VEILIGHEID	Deze projector is uitgerust met beveiligingsfuncties. Gebruikersregistratie is vereist alvorens de beveiligingsfuncties kunnen gebruikt worden. Neem contact op met uw lokale verdeler.
	1. Veiligheidsfuncties gebruiken1.1 Het PASWOORD invoeren1.1-1 Gebruik de ▲/▼-knoppen in het OPT.-menu om VEILIGHEID te selecteren en druk op de ►-knop. Het vak VOER PASWOORD IN zal verschijnen.Het PASWOORD ingesteld in de fabriek is 6971.Dit PASWOORD kan worden gewijzigd (1.2 Het PASWOORD wijzigen (hieronder)).• Het wordt sterk aanbevolen het standaard-PASWOORD af fabriek zo snel mogelijk te wijzigen.1.1-2 Gebruik de ▲/▼/◄/►-knoppen om het geregistreerde PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van het vak VOER PASWOORD IN en druk op de ►-knop om het menu VEILIGHEID weer te geven.Als een onjuist PASWOORD wordt ingevoerd, zal het vak VOER PASWOORD IN opnieuw verschijnen. Als er 3 maal een onjuist PASWOORD wordt ingevoerd, zal de projector zichzelf uitschakelen. Nadien zal de projector afsluiten telkens een onjuist PASWOORD wordt ingevoerd.1.2 Het PASWOORD wijzigen1.2-1 Gebruik de ▲/▼-knoppen in het menu VEILIGHEID om VEILIGH. PASW. VERANDER te selecteren en druk op de ►-knop om het vak VOER NIEUW PASWOORD IN weer te geven.1.2-2 Gebruik de ▲/▼/◄/►-knoppen om het nieuwe PASWOORD in te voeren.1.2-3 Beweeg de cursor naar de rechterzijde van het vak VOER NIEUW PASWOORD IN en druk op de ►-knop om het vak OPNIEUW NIEUW PASWOORD weer te geven, en voer hetzelfde PASWOORD opnieuw in.1.2-4 Beweeg de cursor naar de rechterzijde van de het vak OPNIEUW NIEUW PASWOORD en druk op de ►-knop en het vak NOTEER NIEUW PASWOORD zal ongeveer 20 seconden worden weergegeven. Noteer het PASWOORD binnen die tijd.Druk op de ENTER-knop om het vak NOTEER NIEUW PASWOORD te sluiten.• Vergeet uw PASWOORD niet.

OPT. Menu (vervolg)

Item Beschrijving
VEILIGHEID (vervolg)	1.3 Indien u uw PASWOORD bent vergeten1.3-1 Volg de procedure in 1.1-1 om het vak VOER PASWOORD IN weer te geven.1.3-2 Houd terwijl het VOER PASWOORD IN venster getoond wordt de RESET toets ongeveer 3 seconden lang ingedrukt, of houd de INPUT toets 3 seconden lang ingedrukt terwijl u op de projector op de► toets drukt.De Code gevraagd van 10 cijfers zal worden weergegeven.Als er gedurende ongeveer 55 seconden niks met de knopen wordt ingegeven terwijl de Code gevraagd wordt weergegeven, dan zal het menu afgesloten worden. Herhaal indien nodig het proces van 1.3-1.1.3-3 Contacteer uw verdeler met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie werd bevestigd.
	2. De PASWOORD-functie van Mijn Scherm gebruikenDe PASWOORD-functie van Mijn Scherm kan worden gebruikt om toegang te verbieden tot de Mijn Scherm-functie en om te voorkomen dat het huidig geregistreerde Mijn Scherm-beeld wordt overschreven.2.1 De functie Mijn Scherm PASWOORD inschakelen2.1-1 Gebruik de ▲/▼-knoppen in het menu VEILIGHEID om het Mijn Scherm PASWOORD te selecteren en druk de ►-knop in om het Mijn Scherm PASWOORD aan/uit-menu weer te geven.2.2 Het PASWOORD instellen2.2-1 Geef het Mijn Scherm PASWOORD aan/uit-menuweer d.m.v. de procedure in 2.1-1.2.2-2 Gebruik de ▲/▼-knoppen in het Mijn Scherm PASWOORD aan/uit-menu om SCHK.IN te selecteren.Het vak VOER PASWOORD IN (klein) zal worden weergegeven.2.2-3 Gebruik de ▲/▼/◄/►-knoppen om het PASWOORD in te voeren.Beweeg de cursor naar de rechterkant van het vak VOER PASWOORD IN (klein) endruk op de ►-knop om het vak OPNIEUWPASWOORD weer te geven. Voer hetzelfde PASWOORD opnieuw in.

(vervolgd op volgende pagina)

OPT. Menu (vervolg)

Item Beschrijving
VEILIGHEID (vervolg)	2.2-4 Beweeg de cursor naar de rechterzijde van het vak OPNIEUW PASWOORD en druk op de ►-knop om het PASWOORD ongeveer 20 seconden weer te geven. Noteer het PASWOORD binnen die tijd. Door op ENTER te drukken op de afstandsbediening, keert u terug naar het Mijn Scherm PASWOORD aan/uit-menu:• De registratiefuncties (en het menu) van Mijn Scherm zullen niet beschikbaar zijn.• Het menu Mijn Sch. Vast zal niet beschikbaar zijn.• De instelling OPSTARTEN zal vergrendeld zijn op Mijn Scherm (en het menu zal niet beschikbaar zijn). Als u het Mijn Scherm PASWOORD uitschakelt, zullen deze functies normaal werken.• Vergeet uw Mijn Scherm PASWOORD niet.2.3 Het PASWOORD uitschakelen2.3-1 Volg de procedure in 2.1-1 om het Mijn Scherm PASWOORD aan/uit-menu weer te geven.2.3-2 Selecteer SCHK.UIT om het vak VOER PASWOORD IN (groot) weer te geven. Voer het geregistreerd PASWOORD in en het scherm zal terugkeren naar het aan/uit-menu van Mijn Scherm.Als een onjuist PASWOORD is ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 2.3-1.2.4 Indien u uw PASWOORD bent vergeten2.4-1 Volg de procedure in 2.1-1 om het Mijn Scherm PASWOORD aan/uit-menu weer te geven.2.4-2 Selecteer SCHK.UIT om het vak VOER PASWOORD IN (groot) weer te geven.De Code gevraagd van 10 cijfers zal worden weergegeven in het vak. 2.4-3 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie werd bevestigd.
	3. De functie PIN LOCK gebruikenPIN LOCK is een functie die voorkomt dat de projector wordt gebruikt tenzij een geregistreerde Code wordt ingevoerd.3.1 De PIN Code registreren3.1-1 Gebruik de ▲/▼-knoppen in het menu VEILIGHEID om PIN LOCK te selecteren en druk op de ►-knop of de ENTER-knop om het PIN LOCK aan/uit-menu weer te geven.

(vervolgd op volgende pagina)

OPT. Menu (vervolg)

Item Beschrijving

VEILIGHEID (vervolg)

3.1-2 Gebruik de ▲/▼-knoppen op het PIN LOCK aan/uit-menu om SCHK.IN te selecteren en het PIN MENU zal worden weergegeven. 3.1-3 Voer een PIN-Code in van 4 tekens met de knoppen ▲, ▼, ◀, ►, COMPUTER en INPUT. Het vak Opnieuw PIN Code zal verschijnen. Voer dezelfde PIN Code opnieuw in. Hiermee wordt de PIN Code-registratie voltooid.Indien er geen toetseninvoer is gedurende ongeveer 55 seconden terwijl het PIN MENU of het vak OPNIEUW PIN CODE wordt weergegeven, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 3.1-1.Nadien zal, telkens de projector opnieuw wordt opgestart nadat de wisselstroom is uitgeschakeld, het PIN MENU worden weergegeven. Voer de geregistreerde PIN Code in.De projector kan worden gebruikt nadat de geregistreerde PIN Code is ingevoerd. Indien een onjuiste PIN Code wordt ingevoerd, zal het PIN-MENU opnieuw worden weergegeven.Als een onjuiste PIN Code 3 maal wordt ingevoerd, zal de projector zichzelf afsluiten.Nadien zal de projector afsluiten telkens een onjuiste PIN Code wordt ingevoerd. De projector zal ook afsluiten als er geen toetseninvoer is gedurende ongeveer 5 minuten terwijl het PIN MENU wordt weergegeven.Deze functie zal slechts worden geactiveerd wanneer de projector wordt gestart nadat de wisselstroom werd uitgeschakeld.Vergeet uw PIN Code niet.3.2 De functie PIN LOCK uitschakelen3.2-1 Volg de procedure in 3.1-1 om het PIN LOCK aan/uit-menu weer te geven. Gebruik de ▲/▼-knoppen om SCHK.UIT te selecteren en het PIN MENU zal worden weergegeven.Voer de geregistreerde PIN Code in om de PIN LOCK-functie uit te schakelen.Indien 3 maal een onjuist PASWOORD wordt ingevoerd, zal het menu afsluiten.3.3 Indien u uw PIN Code bent vergeten3.3-1 Houd terwijl het PIN MENU venster wordt getoond de RESET toets op de afstandsbediening 3 seconden lang ingedrukt, of houd de INPUT toets 3 seconden lang ingedrukt terwijl u op de projector op de ► toets drukt.De Code gevraagd van 10 tekens zal worden weergegeven.Indien ongeveer 5 minuten verstrijken nadat het PIN MENU werd weergegeven, zal de projector zichzelf uitschakelen.3.3-2 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie werd bevestigd.

(vervolgd op volgende pagina)

OPT. Menu (vervolg)

Item Beschrijving

VEILIGHEID (vervolg)

4. De Transitiedetectorfunctie gebruikenWanneer de Transitiedetectorfunctie SCHAKEL IN staat en de power-knop wordt ingeschakeld, zou die kunnen reageren zoals hieronder aangegeven.• Transitiedetectoralarm aangegeven hieronder kan verschijnen op het scherm, als de projector is verschoven of opnieuw geïnstalleerd.• Het Transitiedetectoralarm kan op het scherm verschijnen, als de SPIEGEL-instelling is gewijzigd.• De Keystoneverstellingsfunctie is verboden zolang de Transitiedetectorfunctie SCHAKEL IN staat.4.1 De Transitiedetectorfunctie inschakelen4.1-1 Gebruik de ▲/▼-knoppen in het menu VEILIGHEID om TRANSITIE DETECTOR te selecteren en druk op de ▶-knop of de ENTER-knop om het TRANSITIE DETECTOR aan/uit-menu weer te geven.Selecteer SCHK.IN en de huidige hoek- en spiegelinstelling zullen worden bewaard.• Deze functie zou niet correct kunnen werken als de projector niet stabiel staat wanneer SCHK.IN is geselecteerd.4.1-2 Als deze functie is ingesteld op SCHK.IN wanneer de verticale hoek van de projector of spiegelinstelling waarbij de projector wordt ingeschakeld verschilt van de voordien bewaarde instelling, zal het Transitiedetectoralarm worden weergegeven en zal de projector het invoersignaal niet weergeven.Zet de Transitiedetector uit in het menu VEILIGHEID om het invoersignaal weer te geven.Als het Transitiedetectoralarm wordt weergegeven gedurende ongeveer 5 minuten, zal de lamp uitgeschakeld worden. Deze functie zal slechts geactiveerd worden wanneer de projector wordt opgestart nadat de wisselstroom werd uitgeschakeld.4.2 Het PASWOORD voor de Transitiedetector instellen4.2-1 Gebruik de ▲/▼-knoppen in het menu VEILIGHEID om TRANSITIE DETECTOR te selecteren en druk op de ▶-knop of de ENTER-knop om het TRANSITIE DETECTOR aan/uit menu weer te geven.4.2-2 Gebruik de ▲/▼-knoppen in het TRANSITIE DETECTOR aan/uit menu om SCHK.IN te selecteren. Het vak VOER PASWOORD IN (klein) zal worden weergegeven.4.2-3 Gebruik de ▲/▼/◄/►-knoppen om een PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van het vak VOER PASWOORD IN (klein) en druk op de ▶-knop om het vak OPNIEUW PASWOORD weer te geven. Voer hetzelfde PASWOORD opnieuw in.

(vervolgd op volgende pagina)

OPT. Menu (vervolg)

Item Beschrijving

VEILIGHEID (vervolg)

4.2-4 Beweeg de cursor naar de rechterzijde van het vak OPNIEUW PASWOORD en druk op de ►-knop om het PASWOORD ongeveer 20 seconden weer te geven.Noteer het PASWOORD binnen die tijd.Als u op de ENTER-knop drukt, keert u terug naar het TRANSITIE DETECTOR aan/uit-menu.· Vergeet uw PASWOORD voor de Transitie Detector niet.4.3 De Transitie Detector uitschakelen4.3-1 Volg de procedure in 4.1-1 om het TRANSITIE DETECTOR aan/uit-menu weer te geven.4.3-2 Selecteer SCHK.UIT om het vak VOER PASWOORD IN (groot) weer te geven. Voer het geregistreerde PASWOORD in en het scherm zal terugkeren naar het TRANSITIE DETECTOR aan/uit-menu. Indien een onjuist PASWOORD wordt ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 4.3-1.4.4 Indien u uw PASWOORD bent vergeten4.4-1 Volg de procedure in 4.1-1 om het TRANSITIE DETECTOR aan/uit-menu weer te geven.4.4-2 Selecteer SCHK.UIT om het vak VOER PASWOORD IN (groot) weer te geven. De Code gevraagd van 10 cijfers zal worden weergegeven in het vak.4.4-3 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie werd bevestigd.

(vervolgd op volgende pagina)

OPT. Menu (vervolg)

Item Beschrijving
VEILIGHEID (vervolg)	5. De WACHTW. MIJN TEKST functie gebruikenDit item laat u toe uw eigen bericht (MIJN TEKST) weer te geven op het OPSTARTEN scherm en INPUT-INFORMATIE-. Het kan worden beveiligd met een paswoord om te voorkomen dat het overschreven wordt.5.1 MIJN TEKST schrijven(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST BIJW. menu te selecteren en druk op de ▶ knop. Het MIJN TEKST BIJW. dialoogvenster zal worden weergegeven.(2) De huidige MIJN TEKST zal worden weergegeven op de eerste 3 regels.Indien er nog niets werd geschreven, zullen de regels leeg zijn.Gebruik de ▲/▼/◄ /► knoppen en de ENTER of INPUT knop om karakters te selecteren en in te voeren.De RESET knop kan gebruikt worden om 1 karakter per keer te wissen. Als u de cursor bovendien naar VERWIJDEREN of ALLES WISSEN beweegt op het scherm en de ENTER of INPUT knop indrukt, zullen 1 of alle karakters worden gewist. MIJN TEKST kan maximum 24 karakters bevatten.(3) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲/▼ knop om de cursor naar één van de eerste 3 regels te verplaatsen, en gebruik de ◄/► knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd. Nadat de ENTER of INPUT knop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER of INPUT knop. Om terug te keren naar de MIJN TEKST zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ENTER of INPUT knop.• De MIJN TEKST BIJW. functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT.5.2 MIJN TEKST weergeven(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST WEERG. menu te selecteren en druk de ▶ knop in om het MIJN TEKST WEERG. aan/uit menu weer te geven.(2) Gebruik de ▲/▼ knoppen in het MIJN TEKST WEERG. aan/uit menu om in- of uitschakelen te selecteren.SCHAKEL IN ⇌ SCHAKEL UITIndien ingesteld op SCHK.IN, zal de ingevoerde MIJN TEKST worden weergegeven op het OPSTARTEN scherm en in het INPUT-INFO-dialoogvenster (45).• Deze functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT.
	MIJN TEKST WEERG. aan/uit menu

(vervolgd op volgende pagina)

OPT. Menu (vervolg)

Item Beschrijving

VEILIGHEID (vervolg)

5.3 WACHTW. MIJN TEKST inschakelenDe WACHTW. MIJN TEKST functie kan voorkomen dat MIJN TEKST wordt overschreven.5.3-1 De WACHTW. MIJN TEKST functie inschakelen(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het WACHTW. MIJN TEKST menu te selecteren en druk op de ▶ knop om het WACHTW. MIJN TEKST aan/uit menu weer te geven.5.3-2 WACHTW. MIJN TEKST weergeven(1) Het WACHTW. MIJN TEKST aan/uit menu weergeven d.m.v. de procedure in 5.3-1(2) Gebruik de ▲/▼ knoppen in het WACHTW. MIJN TEKST menu om SCHAKEL IN te selecteren. De VOER PASWOORD IN BOX (klein) zal worden weergegeven.(3) Gebruik de ▲/▼/◄/► knoppen om het PASWOORD in te voeren. Beweeg de cursor naar de rechterzijde van de VOER PASWOORD IN BOX (klein) en druk de ► knop in om de OPNIEUW PASWOORD BOX weer te geven, en voer hetzelfde PASWOORD opnieuw in.(4) Beweeg de cursor naar de rechterzijde van de OPNIEUW PASWOORD BOX en druk de ►knop in om het PASWOORD voor ongeveer 20 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door de ENTER knop op de afstandstbediening of de INPUT knop op de projector in te drukken, keert u terug naar het WACHTW. MIJN TEKST aan/uit menu. Wanneer het PASWOORD is ingesteld voor MIJN TEKST;• Het MIJN TEKST WEERG. menu zal niet beschikbaar zijn, waardoor de WEERGEVEN instelling niet kan worden gewijzigd.• Het MIJN TEKST BIJW. menu zal niet beschikbaar zijn, waardoor verhinderd wordt dat MIJN TEKST kan worden overschreven.5.3-3 WACHTW. MIJN TEKST uitschakelen(1) Volg de procedure in 5.3-1 om het WACHTW. MIJN TEKST aan/uit menu weer te geven.(2) Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven.Voer het geregistreerde PASWOORD in en het scherm zal terugkeren naar het WACHTW. MIJN TEKST aan/uit menu.Indien een onjuist PASWOORD wordt ingevoerd, zal het menu afsluiten.Herhaal indien nodig het proces van 5.3-3.(1)5.3.4 Als u uw PASWOORD bent vergeten.(1) Volg de procedure in 5.3-1 om het WACHTW. MIJN TEKST aan/uit menu weer te geven.(2) Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven. De code gevraagd van 10 cijfers zal worden weergegeven in de box.(3) Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.

NETWERK Menu

Vergeet niet dat onjuiste netwerkinstellingen op deze projector storingen op het netwerk kunnen veroorzaken. Raadpleeg uw netwerkadministrator alvorens aan te sluiten op een bestaand toegangspunt op uw netwerk. In de onderstaande tabel ziet u welke instellingen u in het menu NETWERK kunt uitvoeren.

Selecteer een onderdeel met de ▲/▼ pijltoetsen, en druk op de ▶ pijltoets of ENTER knop om het onderdeel uit te voeren. Voer het vervolgens uit verwijzend naar de volgende tabel.

Raadpleeg de Gebruiksaanwijzing (gedetailleerd) - Netwerkhandleiding voor meer informatie over het gebruik van NETWERK.

N.B. • Indien u geen SNTP gebruikt (Date/Time Settings (Datum/tijdinstellingen) van de Gebruiksaanwijzing (gedetailleerd) - Netwerkhandleiding), dan moet u de DATUM EN TIJD instellen (55) tijdens de initiele installatie.

- De netwerkfunctie is uitgeschakeld wanneer de projector uit (standby) staat als het UIT(STANDBY) item is ingesteld op SPAARSTAND. Zet UIT(STANDBY) op NORMAAL en sluit het toestel vervolgens aan op het netwerk (35).

Item Beschrijving
INSTELLEN	Als dit item wordt geselecteerd, zal het INSTELLEN menu voor het netwerk worden geopend.Gebruik de ▲/▼-knoppen om een item te selecteren en de ►-knop of de ENTER-knop op de afstandsbediening om het item uit te voeren.
	DHCP (Dynamic Host Configuration Protocol)	Gebruik de ▲/▼-knoppen om DHCP in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UITSelecteer SCHAKEL UIT wanneer DHCP niet is ingeschakeld op hetnetwerk.Wanneer de "DHCP"-instelling verandert in "SCHAKEL IN", duurt het een tijdje voordat het IP-adres van de DHCP-server wordt ontvangen.Auto IP-functie zal een IP-adres toegewezen krijgen als de projector geen IP- adres van de server kon verkrijgen, zelfs wanneer DHCP op "SCHAKEL IN" staat.

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving
INSTELLEN (vervolg)	IP-ADRES	Gebruik de ▲/▼/◄/►-knoppen om het IP-ADRES in te voeren. Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT.· Het IP-ADRES is het nummer dat deze projector identificeert op het netwerk. U kunt geen twee toestellen met hetzelfde IP-ADRES op hetzelfde netwerk hebben.· Het IP-ADRES "0.0.0.0" is niet toegelaten.
	SUBNETMASKER	Gebruik de ▲/▼/◄/►-knoppen om hetzelfde SUBNETMASKER dat wordt gebruikt door uw pc in te voeren. Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT.· Het SUBNETMASKER "0.0.0.0" is niet toegelaten.
	STANDAARD GATEWAY	Gebruik de ▲/▼/◄/►-knoppen om het STANDAARD GATEWAY-adres (een knoppunt op een computernetwerk dat dient als toegangspunt voor een ander netwerk) in te voeren. Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT.
	DNS SERVER	Gebruik de ▲/▼/◄/►-knoppen om het DNS SERVER-adres in te voeren. De DNS SERVER is een systeem om domeinnamen en IP-adressen op het Netwerk te beheren.
	TIJDSVERSCHIL	Gebruik de ▲/▼-knoppen om het TIJDSVERSCHIL in te voeren. Stel hetzelfde TIJDSVERSCHIL in als dat op uw pc. Indien u niet goed weet wat u moet doen, raadpleegt u uw IT-manager. Gebruik de ◀-knop om terug te keren naar het menu na de instelling van het TIJDSVERSCHIL.
	DATUM EN TIJD	Gebruik de ▲/▼/◄/►-knoppen om het Jaar in te voeren (laatste twee cijfers), Maand, Datum, Uur en Minuten.· De projector zal deze instelling overschrijven en DATUM EN TIJD-informatie van de Tijdserver ophalen wanneer SNTP is ingeschakeld. (Date/Time Settings (Datum/tijdinstellingen) van de Gebruiksaanwijzing (gedetailleerd) -Netwerkhandleiding)

NETWERK Menu (vervolg)

Item Beschrijving
PROJECTORNAAM	(1) Gebruik de ▲/▼-knoppen in het NETWERK-menu om het menu PROJECTORNAAM te selecteren en druk op de ►-knop. Het dialoogvenster PROJECTORNAAM zal worden weergegeven.(2) De huidige PROJECTORNAAM zal worden weergegeven op de eerste 3 regels. Indien nog niets is geschreven, zullen de regels leeg zijn.Gebruik de ▲/▼/◄/►-knoppen en de ENTER- of INPUT-knop om tekens te selecteren en in te voeren.De RESET-knop kan gebruikt worden om 1 teken per keer te wissen. Als u de cursor beweegt naar VERWIJDEREN of ALLES WISSEN op het scherm en de ENTER- of INPUT-knop indrukt, zullen 1 of alle tekens worden gewist.Voor de PROJECTORNAAM kunnen maximaal 64 tekens worden ingevoerd.(3) Om een reeds ingevoerd teken te wijzigen, drukt u op de ▲/▼-knop om de cursor naar één van de eerste 3 regels te bewegen en gebruikt u de◄/►-knoppen om de cursor naar het teken te bewegen dat moet worden gewijzigd. Nadat de ENTER- of INPUT-knop werd ingedrukt, wordt het teken geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER- of INPUT-knop.Om terug te keren naar de vorige PROJECTORNAAM zonder de wijzigingen op te slaan, verplaatst u de cursor naar ANNULEREN op het scherm en drukt u op de ENTER- of INPUT-knop.

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving

MIJN BEELD

Als u dit onderdeel selecteert, wordt het MIJN BEELD-menu weergegeven.De toepassingssoftware "PJImage" is vereist om beeld(en) op te slaan op de projector.Gebruik de ▲/▼-knoppen om een onderdeel te selecteren dat een stil beeld is bij de MIJN BEELD (MO MIJN BEELD (afbeeldingsoverdracht) weergave van de Gebruiksaanwijzing (gedetailleerd) - Netwerkhandleiding) en de ►-knop of ENTER-knop om het beeld weer te geven.· Het item zonder opgeslagen beeld kan niet worden geselecteerd.· De beeldnamen worden elk weergegeven in 16 tekens of minder.Om van weergegeven beeld te veranderenGebruik de ▲/▼-knoppen.Om terug te keren naar het menuDruk op de ◀-knop of op de ESC-knop op de afstandsbediening.Wissen van het weergegeven beeld en het bronbestand op de projector.(1) Druk op deRESET-knop op de afstandsbediening tijdens de weergave van een beeld om het MIJN BEELD - RESET-menu weer te geven.(2) Druk op de ENTER-knop op de afstandsbediening of de INPUT-knop op de projector om het wissen uit te voeren.Om te stoppen met wissen, drukt u op de ESC-knop op de afstandsbediening of de ◀-knop op de projector.

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving
INFORMATIE	Door dit item te selecteren wordt het NETWERK-INFORMATIE-dialoogvenster weergegeven om de netwerkinstellingen te bevestigen.De PROJECTORNAAM wordt weergegeven in het "PROJECTORNAAM" veld. Er wordt niets weergegeven in het "PROJECTORNAAM" veld voordat u dit item zelf heeft ingesteld (56).Als het spanningsniveau van de batterij voor de ingebouwde klok lager wordt, kan de ingestelde tijd onjuist worden, zelfs na het invoeren van de juiste datum en tijd. Vervang de batterij zoals het hoort (64).IP-ADRES, SUBNETMASKER en STANDAARD GATEWAY geven "0.0.0.0" aan als de DHCP op SCHAKEL IN staat en de projector geen adres van de DHCP-server krijgt.
SERVICE	Uitvoeren van dit onderdeel herstart en initialiseert de netwerkfuncties.Kies de HERSTART met de ▶-knop.Gebruik vervolgens de ▲-knop om uit te voeren.Netwerk zal een keer afsluiten bij keuze van herstart.Als DHCP als SCHAKEL IN is geselecteerd, zou het IP-adres kunnen veranderen.Na selectie van HERSTART zou het NETWERK menu niet kunnen worden bediend gedurende ong. 30 seconden.

Menu G.B. (ondertiteling voor gehoorgestoorden)

De instelling voor de ondertiteling voor gehoorgestoorden kan worden gewijzigd via het G.B.-menu in het geavanceerde menu. Selecteer het onderdeel dat u wilt wijzigen met de ▲/▼-cursorknopen.

- De G.B. (Ondertiteling voor gehoorgestoorden) is de functie waarbij een tekst of dialoog van het audiogedeelte van een video, bestanden of andere presentatie of andere relevante geluiden worden weergegeven. Om gebruik te kunnen maken van deze functie heeft u NTSC videosignalen of 480i@60 component videosignalen nodig die ondersteuning bieden voor de G.B.-functie.

Item Beschrijving
WEERGEVEN	Selecteer de instelling G.B. WEERGEVEN uit de volgende opties met de ▲/▼-knoppen.SCHK.UIT ⇔ SCHK.IN ⇔ AUTO[IMAGE]SCHK.UIT: De ondertiteling staat UITSCHK.IN: De Ondertiteling staat AANAUTO: De ondertiteling wordt automatisch weergegeven wanneer het volume wordt stilgezet.De ondertiteling wordt niet weergegeven wanneer het OSD-menu actief is.De G.B. is de functie om de dialoog, de vertelling en/of geluidseffecten van een televisieprogramma of andere videobronnen weer te geven. De beschikbaarheid van de ondertiteling hangt af van de omroep en/of de inhoud.Misschien werkt de functie niet goed, afhankelijk van de apparatuur of de signaalbron. In dat geval schakelt u de ondertiteling uit.
MODUS	Selecteer de instelling G.B.-MODUS uit de volgende opties met de ▲/▼-knoppen.CAPTIONS ⇔ TEKSTCAPTIONS: Geef ondertiteling weerTEKST: Geef tekstgegevens weer. Dit dient voor extra informatie zoals nieuwsverslagen of een programmagids.De informatie beslaat het volledige scherm. Niet alle ondertitelde programma's beschikken over Tekstinformatie.
KANAAL	Selecteer de instelling G.B. KANAAL uit de volgende opties met de ▲/▼-knoppen.1 ⇔ 2 ⇔ 3 ⇔ 4[IMAGE]1: Kanaal 1, hoofdkanaal / taal2: Kanaal 23: Kanaal 34: Kanaal 4De kanaalgegevens kunnen verschillen, afhankelijk van de inhoud. Sommige kanalen kunnen misschien worden gebruikt voor een tweede taal of leeg blijven.

Onderhoud

De lamp vervangen

Een lamp heeft een beperkte levensduur. Als u de lamp gedurende lange periodes gebruikt, kan dat ertoe leiden dat de beelden donkerder worden of de kleurtoon zwakker. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden kort nadat u ze bent beginnen te gebruiken.

Het is aanbevolen om een nieuwe lamp klaar te houden en om de lamp vroeg te vervangen. Om een nieuwe lamp in te kopen, contacteert u uw dealer en geeft u het lamptypenummer op.

Typenummer: DT00911

De lamp vervangen

1. Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector minstens 45 minuten afkoelen.
2. Bereid een nieuwe lamp voor. Indien de projector is gemonteerd aan het plafond, of als de lamp is gesprongen, vraag de dealer dan ook om de lamp te vervangen.

Als u de lamp zelf vervangt, volgt u de volgende procedure.

1. Maak de schroef van de lampbehuizing (aangegeven door een pijl) los en schuif de lampbehuizing opzij om ze te verwijderen.
2. Maak de 2 schroeven (aangegeven door een pijl) van de lamp los en licht de lamp zachtjes op met de handvatjes.

3. Voer de nieuwe lamp in en draai de 2 schroeven van de lamp die waren losgemaakt in het voorgaande proces opnieuw stevig vast om de lamp vast te zetten.

4. Schuif de lampbehuizing terug op zijn plaats en schroef ze stevig vast.

5. Schakel de projector in en stel de lamptijd opnieuw in d.m.v. het puntje LAMPTIJD in het OPT.-menu.

(1) Druk op de MENU-knop om een menu weer te geven.
(2) Richt de cursur op "Ga naar Geavanceerd Menu..." in het menu d.m.v. de ▼/▲-knop en druk dan op de ▶-knop.
(3) Richt de cursor op OPT. in de linkerkolom van het menu d.m.v. de ▼/▲-knop en druk dan op de ▶-knop.

(4) Richt de cursor op LAMPTIJD d.m.v. de ▼/▲-knop en druk dan op de ▶-knop. Een dialoogvenster zal verschijnen.

(5) Druk op de ▲-knop om RESET te selecteren in het dialoogvenster. Daardoor wordt de lamptijd gereset.

⚠VOORZICHTIG ▶ Raak de interne onderdelen van de projector niet aan terwijl de lamp verwijderd is.

N.B. • Reset de lamptijd alleen wanneer u de lamp hebt vervangen. Zo is de indicatie over de lamp altijd juist.

De lamp vervangen (vervolg)

Waarschuwing i.v.m. de lamp

HOOG VOLTAGE

HOGE TEMPERATUUR

HOGE DRUK

⚠ WAARSCHUWING ▶ De projector gebruikt een hogedrukkwiklamp. De lamp kan stuk gaan met een luide knal, of uitbranden, als ze wordt gestoten of gekrast, wordt vastgenomen terwijl ze heet is, of mettertijd verslijt. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden kort nadat u ze bent beginnen te gebruiken. Bovendien is het mogelijk dat, wanneer de lamp barst, er stukken glas in de lampbehuizing vliegen, en dat er gas met kwik uit de uitlaatgaten van de projector ontsnapt.

▶ Over het verwijderen van een lamp: Dit product bevat een kwiklamp. Deponeer het niet bij het gewone vuilnis. Verwijder het in overeenstemming met de milieuwetgeving.

• Voor recyclage van lampen, ga naar www.lamprecycle.org (in de VS).
• Voor het weggooien van dit product contacteert u uw lokale gemeentebestuur of www.eiae.org (in de VS) of www.epsc.ca (in Canada).

Voor verdere informatie, bel uw leverancier.

Ontkoppel de stekker uit het stop- contact

• Als de lamp breekt (wat gepaard gaat met een luide knal), trek dan de stroomkabel uit het stopcontact en vraag een vervangingslamp aan bij uw lokale verdeler. Let op, glasschervan kunnen de interne onderdelen van de projector beschadigen of u verwonden als u de projector opent. Probeer dus de projector niet zelf te reinigen en de lamp niet zelf te vervangen.
• Als de lamp breekt (wat gepaard gaat met een luide knal), verlucht dan de kamer goed en zorg ervoor dat u het ontsnappende gas niet inademt of in contact laat komen met uw ogen of mond.

• Alvorens u de lamp vervangt, schakelt u de projector uit en trekt u de stroomkabel uit. Wacht vervolgens minstens 45 minuten om de lamp voldoende te laten afkoelen. Als u de lamp vastneemt terwijl ze nog heet is, kunt u brandwonden oplopen en kan de lamp ook beschadigd worden.

• Schroef nooit een schroef los, behalve de aangeduide schroeven (gemarkkeerd met een pijl).

• Open de lampbehuizing niet terwijl de projector aan het plafond hangt. Dat is gevaarlijk, want als de lamp is gebroken, zullen de stukken glas eruitvallen wanneer de behuizing wordt geopend. Bovendien is het gevaarlijk om op hoge plaatsen te werken, dus vraag aan uw lokale verdeler om de lamp te vervangen, ook als die niet gebroken is.
• Gebruik de projector niet met de lampbehuizing verwijderd. Zorg ervoor dat bij het vervangen van de lamp de schroeven stevig zijn vastgedraaid. Losse schroeven zouden schade of letsel kunnen veroorzaken.

- Gebruik alleen de lamp van het gespecifieerde type.

• Indien de lamp breekt kort nadat ze voor het eerst in gebruik werd genomen, zijn er mogelijk nog andere elektriciteitsproblemen dan de lamp. Als dat het geval is, contacteer dan uw lokale dealer of vertegenwoordiger.
• Ga er voorzichtig mee om: stoten of krassen zouden ervoor kunnen zorgen dat de lamp breekt tijdens gebruik.
• Als u de lamp gedurende langere tijd niet gebruikt, kan dat ertoe leiden dat ze minder fel brandt, niet aangaat of breekt. Als de beelden donker lijken of als de kleurtoon vaag is, vervang de lamp dan zo snel mogelijk. Gebruik geen oude (gebruikte) lampen. Die kunnen een defect veroorzaken.

Het luchtfilter reinigen en vervangen

De luchtfiltereenheid van deze projector bestaat uit een filterafdekking, twee soorten filters en een filterframe. Het nieuwe, dubbel zo grote filtersysteem zal naar verwachting langer blijven functioneren dan voorheen. Desalniettemin dient u het regelmatig te controleren en schoon te maken om er zeker van te kunnen zijn dat de projector goed gekoeld wordt en naar behoren kan blijven functioneren. Wanneer de aanduidingen of een melding u erop wijzen dat het luchtfilter schoongemaakt moet worden, dient u dit zo snel mogelijk te doen. Vervang de filters wanneer deze beschadigd zijn of te zeer vervuild. Voor nieuwe filters dient u uw dealer het volgende typenummer door te geven.

Typenummer: MU05611

Wanneer u de lamp vervangt, vervang dan ook het luchtfilter. Een luchtfilter van een specifiek type zal samen met de vervangingslamp voor deze projector worden geleverd.

1. Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
2. Gebruik een stofzuiger op en rond de filterbehuizing.
3. Trek aan de knoppen van de filterafdekking terwijl u de afdekking omhoog trekt om de filtereenheid te kunnen verwijderen.
4. Gebruik een stofzuiger om de filteropening van de projector en de beide zijden van de filtereenheid schoon te maken.
   Als de filters beschadigd zijn of te zeer vervuild, dient u ze te vervangen via de procedure onder de stappen 5 t/m 7. Is dat niet nodig, dan kunt u doorgaan naar stap 8.
5. Trek de knop van het filterframe omhoog terwijl u de filterafdekking vasthoudt om het filterframe en de filters te kunnen verwijderen.
6. Doe de nieuwe filters op de plaats van de oude. Doe eerst het grovere filter in de filterafdekking. Doe vervolgens het fijnere filter op het grovere.
7. Doe het filterframe weer terug op zijn plaats.
8. Zet de filtereenheid terug in de projector.

(vervolgd op volgende pagina)

Het luchtfilter reinigen en vervangen (vervolg)

9. Schakel de projector in en reset de filtertijd d.m.v. het FILTERTIJD-item in het SNELMENU.

(1) Druk op de MENU-knop om een menu weer te geven.
(2) Richt de cursor op FILTERTIJD d.m.v. de ▼/▲-knop en druk dan op de ▶-knop. Een dialoogvenster zal verschijnen.
(3) Druk op de ▲-knop om RESET te selecteren in het dialoogvenster. Daardoor wordt de filtertijd gereset.

⚠ WAARSCHUWING ▶ Zorg ervoor dat de power-knop uit staat en dat de stroomkabel niet is aangesloten en laat vervolgens de projector dan voldoende afkoelen voordat u het luchtfilter onderhoudt. Als u het luchtfilter onderhoudt terwijl de projector nog heet is, kan dat een elektrische schok, brandwonden of schade aan de projector veroorzaken.

▶Gebruik enkel het luchtfilter van het gespecifieerde type. Gebruik de projector niet zonder het luchtfilter of het filterdeksel. Dat zou kunnen leiden tot brand of een storing in de projector.

▶ Maak het luchtfilter regelmatig schoon. Als het luchtfilter verstopt raakt door stof e.d. stijgt de binnentemperatuur en dat kan leiden tot brand, brandwonden of storingen in de projector.

N.B. • Vervang het luchtfilter als het beschadigd of te vuil is.

• Wanneer u de projectielamp vervangt, vervang dan ook het luchtfilter. Een luchtfilter van een specifiek type zal samen met de vervangingslamp voor deze projector worden geleverd.
• Reset de filtertijd alleen wanneer u de luchtfilter hebt schoongemaakt of vervangen, voor een juiste aanduiding over de luchtfilter.
• De projector zou een bericht zoals "CONTROLEER LUCHTSTROOM" kunnen weergeven of schakel de projector uit, om te voorkomen dat de temperatuur binnenin te hoog oploopt.

Vervanging Interne Klok batterij

Deze projector bezit een interne klok die gebruik maakt van een batterij. Als de klok van de netwerkfunctie niet goed werkt, poog dit op te lossen door de batterij te vervangen: HITACHI MAXELL, onderdeelnummer CR2032.

Voor de klanten in Nederland

Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).

1. Zet de projector uit, en haal het netsnoer uit het stopcontact. Laat de projector voldoende afkoelen.
2. Nadat u zich ervan heeft verzekerd dat de projector voldoende is afgekoeld, trek de sleufdeksel naar voren, een beetje drukkend op de zijde, en haal het van de projector af.

3. Verwijder de batterijhouder. Houd de baterijhouder opening vast met uw nagel of iets anders en haal de batterijhouder langzaam uit de batterij sleuf. Wanneer u de projector op de kop hebt gemonteerd (bijvoorbeeld tegen het plafond), moet u erom denken dat de batterij eruit valt zodra u het batterijcompartiment losmaakt.

4. Haal de oude batterij uit de batterijhouder.

5. Vervang met een nieuwe batterij. Plaats een nieuwe batterij in de batterijhouder. Gelieve u zich ervan te verzekeren dat de + naar boven wijst. Plaast de batterijhouder langzaam in de batterij sleuf totdat u een klik hoort.

6. Sluit de sleufdeksel. Zet de sleufdeksel terug door de procedure van het verwijderen van de deksel omgekeerd uit te voeren.

Batterijhouder

N.B. • De interne klok wordt geïntitialiseerd door de batterij te verwijderen. Voor het instellen van de klok, zie de Gebruiksaanwijzing (gedetailleerd) - Netwerkhandleiding.

⚠ WAARSCHUWING ▶ Wees voorzichtig bij het hanteren van batterijen, aangezien een batterij explosie, barsten of lekkage kan veroorzaken, wat brand, letsel of milieuvervuiling tot gevolg kan hebben.

• Gebruik alleen de gespecificeerde en perfecte batterijen. Gebruik geen batterijen die beschadigd zijn, zoals met een kras, een indeuking, roest of lekkage.
• Als een batterij gelekt heeft, veeg de lekkage goed weg met een afvaldoekje. Als de lekkage aan uw lichaam kleeft, spoel onmiddellijk goed met water. Als een batterij in de batterijhouder heeft gelekt, vervang de batterijen na de lekkage weggeveegd te hebben.
• Controleer of de plus- en minpolen op de juiste manier worden opgesteld wanneer u een batterij laadt.
• Voer geen werk uit op een batterij, bijvoorbeeld herladen of solderen.
• Bewaar batterijen op een donkere, koele en droge plaats. Stel batterijen nooit bloot aan vuur of water.
• Bewaar een batterij uit de buurt van kinderen en huisdieren.
• Houd u aan de plaatselijke wetten wat betreft het weggooien van batterijen.

Andere verzorging

Binnenkant van de projector

Om te zorgen dat uw projector veilig is in gebruik, moet u hem ongeveer om het jaar laten schoonmaken en inspecteren bij uw verdeler.

De lens onderhouden

Indien de lens onvolkomendheden bezit, vuil of wazig is, kan dat de oorzaak zijn van deterioratie van de weergave. Zorg goed voor de lens en behandel ze met zorg.

1. Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.

2. Nadat u geconstateerd hebt dat de projector voldoende is afgekoeld, veegt u de lens zachtjes schoon met een commercieel verkrijgbaar lensreinigingsdoekje. Raak de lens niet rechtstreeks met de hand aan.

De behuizing en de afstandsbediening onderhouden

Onjuist onderhoud kan ongewenste gevolgen hebben zoals ontkleuring, afbladerende verf, enz.

1. Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
2. Nadat u hebt geconstateerd dat de projector voldoende is afgekoeld, wrijft u de lens lichtjes schoon met gaas of een zachte doek.
   Indien de projector heel vuil is, dip dan een zachte doek in water of een neutraal schoonmaakproduct opgelost in water, en wrijf zachtjes schoon nadat u de doek eerst goed hebt uitgeknepen. Veeg de projector dan voorzichtig af met een zachte, droge doek.

⚠ WAARSCHUWING ▶ Alvorens u met het onderhoud te beginnen, moet u ervoor zorgen dat stroomkabel niet is aangesloten en moet u de projector vervolgens voldoende laten afkoelen. Onderhoud van de projector bij hoge temperatuur kan brandwonden en/of defecten in de projector veroorzaken.

▶ Probeer nooit zelf de binnenkant van de projector te onderhouden. Dat kan gevaarlijk zijn.
▶ Vermijd dat de projector vochtig wordt of dat er vocht in de projector terechtkomt. Dat zou kunnen leiden tot brand, een elektrische schok en/of een storing in de projector.
- Zet niets in de buurt van de projector dat water, schoonmaakproducten of chemicaliën bevat.
- Gebruik geen aërosols of spuitbussen.

⚠️ VOORZICHTIG ▶ Zorg goed voor de projector in overeenstemming met het volgende. Onjuist onderhoud kan niet alleen letsel veroorzaken, maar kan ook ongewenste gevolgen hebben zoals ontkleuring, afbladerende verf, enz.

• Gebruik geen andere schoonmaak- of chemische producten dan opgegeven in deze handleiding.
  ▶ Blink niet op of wrijf niet met harde voorwerpen.

Oplossingen vinden

Als zich een abnormale situatie voordoet, hou dan onmiddellijk op met de projector te gebruiken.

⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale zaken voordoen zoals rook, vreemde geur, overmatig lawaai, beschadigde behuizing of elementen of kabels, penetratie van vloeistoffen of vreemde stoffen, enz. Schakel in dergelijke gevallen onmiddellijk de stroomschakelaar uit en trek vervolgens de stekker uit het stopcontact. Wanneer u zeker bent dat de rook of geur zijn gestopt, neemt u contact op met uw dealer of onderhoudsbedrijf.

Als er zich een probleem voordoet met de projector, worden de volgende controles en maatregelen aanbevolen voordat u een herstelling aanvraagt. Als het probleem daardoor niet is opgelost, neem dan contact op met uw verdeler of onderhoudsbedrijf. Zij zullen u vertellen welke garantiebepalingen van toepassing zijn.

Gerelateerde berichten

Wanneer een bericht verschijnt, voer dan de controles en handelingen uit die in de volgende tabel staan beschreven. Hoewel deze berichten automatisch zullen verdwijnen na enkele minuten, zullen ze opnieuw verschijnen telkens de stroom wordt ingeschakeld.

Bericht Beschrijving
	Er is geen ingangssignaal. Controleer de signaalinvoerverbinding en de status van de signaalbron.
	De horizontale of verticale frequentie van het ingangssignaal bevindt zich niet binnen het opgegeven bereik. Controleer de specificaties voor uw projector of die voor de signaalbron.
	Er komt een ongeschikt signaal binnen. Controleer de technische gegevens van uw projector of die van de signaalbron.
	De interne temperatuur wordt hoger. Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Na de volgende items te hebben gecontroleerd, schakelt u de stroom weer in. • Is er een luchtdoorlaatopening geblokkeerd? • Is het luchtfilter vuil? • Is de omgevingstemperatuur hoger dan 35°C? Als dezelfde indicatie wordt weergegeven na de oplossing van het probleem, stel dan het item VENT.SNELH. of het item SPEC.INST.W. in het OPT.-menu in op HOOG.
	Bij het reinigen van het luchtfilter moet u op het volgende letten. Schakel de stroom onmiddellijk uit en maak het luchtfilter schoon of vervang het en raadpleeg daarbij de sectie "Het luchtfilter reinigen en vervangen" van deze handleiding. Denk eraan om de filtertimer te resetten nadat u het luchtfilter hebt schoongemaakt of vervangen (62).

Over de controlelampjes

Als de werking van de controlelampjes LAMP, TEMP en POWER anders zijn dan anders, voer dan de controles en handelingen uit die in de volgende tabel staan beschreven.

STROOM-controlelampje	LAMP-controlelampje	TEMP-controlelampje	Beschrijving
BrandendInOranje	isuit	isuit	De projector staat stand-by.Raadpleeg de sectie "Stroom aan/uit".
KnipperendInGroen	isuit	isuit	De projector is aan het opwarmen.Even geduld.
BrandendInGroen	isuit	isuit	De projector is ingeschakeld.Normale bewerkingen kunnen worden uitgevoerd.
KnipperendInOranje	isuit	isuit	De projector is aan het afkoelen.Even geduld.
KnipperendInRood	(om het even)	(om het even)	De projector is aan het afkoelen. Er werd een fout gedetecteerd.Even geduld tot het POWER-indicatorlampje stopt met knipperen en voer dan de correcte maatregel uit op basis van de onderstaande itembeschrijvingen.
KnipperendInRoodofBrandendInRood	BrandendInRood	isuit	De lamp gaat niet aan en het is mogelijk dat het binnenste gedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u de volgende items, en schakelt u vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgang?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, vervang dan de lamp en raadpleeg daarbij de "Lamp" sectie.
KnipperendInRoodofBrandendInRood	KnipperendInRood	isuit	De lampbehuizing is niet op de juiste manier bevestigd.Schakel de stroom uit en laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u of de lampbehuizing nog goed bevestigd is.Schakel na eventueel onderhoud de stroom weer in.Als dezelfde indicatie nog wordt weergegeven nadat u het probleem hebt proberen op te lossen, neem dan contact op met uw verdeler of onderhoudsbedrijf.
KnipperendInRoodofBrandendInRood	isuit	KnipperendInRood	De koelventilator werkt niet.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert of er geen vreemde stoffen zijn terechtgekomen in de ventilator, enz. en schakelt u de stroom weer in.Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, neem dan contact op met uw verdeler of onderhoudsbedrijf.

Over de controlelampjes (vervolg)

STROOM-controlelampje	LAMP-controlelampje	TEMP-controlelampje	Beschrijving
KnipperendInRoodofBrandendInRood	isuit	BrandendInRood	Het is mogelijk dat het binnengedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u de volgende items, en schakelt u vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgangopening?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, stel dan de VENT.SNELH. van het puntje SPEC.INST.W. in het OPT.-menu in op HOOG(44).
BrandendInGroen	Simultaan knipperend in Rood		Het is tijd om het luchtfilter schoon te maken.Schakel de stroom onmiddellijk uit en maak het luchtfilter schoon of vervang het.Raadpleeg daarbij de "Het luchtfilter reinigen en vervangen"-sectie. Denk eraan om de filtertimer te resetten nadat u het luchtfilter hebt schoongemaakt of vervangen.Schakel de stroom weer in nadat u het probleem hebt opgelost.
BrandendInGroen	Afgewisseld knipperend in Rood		Het is mogelijk dat het binnengedeelte overdreven afgekoeld is geraakt.Gebruik de eenheid alleen binnen de gebruikstemperatuurpara meters (5°C tot 35°C).Schakel de stroom weer in nadat u het probleem hebt opgelost.
Knippert Groengedurende ong. 3 seconden	Uitgeschakeld	Uitgeschakeld	Tenminste 1 Power ON schema wordt opgeslagen in de projector.Gelieve te verwijzen naar Schedule Settings van de Gebruiksaanwijzing (gedetailleerd) - Netwerkhandleiding voor meer informatie.

N.B. • Wanneer het binnengedeelte oververhit is geraakt, wordt de projector om veiligheidsredenen automatisch uitgeschakeld en kunnen de indicatorlampjes ook uitgaan. In dat geval trekt u de stroomdraad uit en wacht u minstens 45 minuten. Nadat de projector voldoende is afgekoeld, controleert u of de lamp en de lampbehuizing nog goed bevestigd zijn en schakelt u vervolgens de stroom weer in.

De projector uitschakelen

Alleen wanneer de projector niet kan worden uitgeschakeld met de normale procedure (15), druk dan op de schakelaar uitschakelen d.m.v. een naald of iets dergelijks en haal de stekker uit het stopcontact. Wacht ten minste 10 minuten om de projector voldoende te laten afkoelen voordat u hem weer inschakelt.

Als het moeilijk is om sommige verkeerde instellingen te corrigeren, kunt u met de functie FABRIEKSRESET van het onderdeel SPEC.INST.W. in het OPT. Menu (45) alle instellingen (behalve TAAL, FILTERTIJD, LAMPTIJD, FILTERMELDING, NETWERK-instellingen enz.) resetten naar de fabrieksinstellingen.

Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden

Voor de fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden, voert u de controles en handelingen uit die in de volgende tabel staan beschreven.

Fenomeen Gevallen die geen machinedefecten betreffen		Referentiebladzijde
Er komt geen stroom op.	De elektrische stroomkabel is niet aangesloten.Sluit de stroomkabel op de juiste wijze aan.	12
	De hoofdstroombron is tijdens de werking onderbroken door bijvoorbeeld een stroomonderbreking (panne), enz.Haal de stekker uit het stopcontact en laat de projector minstens 10 minuten afkoelen. Schakel vervolgens de stroom opnieuw in.	12, 15
	Ofwel is er geen lamp en/of lampbehuizing aanwezig, ofwel is één van beide niet goed vastgemaakt.Schakel de stroom uit en haal de stekker uit het stopcontact.Laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u of de lamp en de lampbehuizing nog goed bevestigd zijn en schakelt u vervolgens de stroom weer in.	60, 61
Er wordt geen geluid of beeld uitgevoerd.	De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de verbindingskabels op de correcte wijze aan.	10
	Signaalbron werkt niet correct.Stel het signaalbrontoestel op de juiste wijze in door de handleiding van het brontoestel te raadplegen.	-
	De invoerovergangsinstellingen komen niet overeen.Selecteer het invoersignaal en verbeter de instellingen.	16, 17
	De BLANCO-functie voor beelden en de MUTE-functie voor geluid werken.AV DEMPEN is wellicht ingeschakeld.Raadpleeg het item "Er komt geen geluid uit" en "Er worden geen beelden weergegeven" op de volgende pagina om de MUTE-functie en de BLANCO-functie uit te schakelen.	43, 16, 21

(Vervolgd op volgende pagina)

Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden (vervolg)

Fenomeen Ge	vallen die geen machinedefecten betreffen	Referentiebladzijde
Er komt geen geluid uit.	De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de audiokabels op de juiste wijze aan.	10
	De MUTE-functie werkt.Herstel het geluid door op de MUTE- of de VOLUME+/- -knop op de afstandsbediening te drukken.	16
	Het volume is ingesteld op een uiterst laag niveau.Stel het volume in op een hoger niveau met behulp van de menufunctie of de afstandsbediening.	16
	De AUDIO/LUIDSPREKER-instelling is niet juist.Stel de AUDIO/LUIDSPREKER-instelling juist in in het menu AUDIO.	36
Er worden geen beelden weergegeven.	De lensdop is bevestigd.Verwijder de lensdop.	4, 15
	De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de verbindingskabels op de correcte wijze aan.	10
	De helderheid is ingesteld op een uiterst laag niveau.Stel HELDER in op een hoger niveau met de menu-functie.	25, 26
	De computer kan de de projector niet detecteren als een plug-en-play-monitor.Controleer of de computer een plug-en-play-monitor kan detecteren door met een andere plug-en-play-monitor te testen.	11
	Het BLANCO scherm wordt weergegeven.Druk op de BLANK-knop op de afstandsbediening.	21

(Vervolgd op volgende pagina)

Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden (vervolg)

Fenomeen Gevallen die geen machinedefecten betreffen		Referentiebladzijde
Videoschermweergave staat stil.	De FOTO-functie is ingeschakeld.Druk op de knop FREEZE om het scherm weer naar normaal te herstellen.	21
Kleuren hebben vervaagd voorkomen of de kleurtoon is zwak.	De kleurinstellingen staan niet juist ingesteld.Voer beeldaanpassingen uit bij de instellingen KLEURTEMP., KLEUR, TINT en/of KLROMVANG met behulp van de menufuncties.	25, 27, 31
	De KLROMVANG-instelling is niet geschikt.Wijzig de KLROMVANG-instelling naar AUTO, RGB, SMPTE240, REC709 of REC601.	31
Afbeeldingen zien er donker uit.	De helderheid en/of het contrast zijn op een zeer laag niveau ingesteld.Stel HELDER en/of CONTRAST-instellingen bij tot een hoger niveau met behulp van de menufunctie.	25, 26
	De STIL FUNC. is ingeschakeld.Selecteer NORMAAL voor het onderdeel STIL FUNC. in het menu INSTELLING.	25, 35
	De lamp nadert het einde van haar levensduur.Vervang de lamp.	60, 61
Afbeeldingen zien er wazig uit.	De focus-instelling en/of de horizontale fase-instelling zijn niet juist ingesteld.Pas de focus aan met behulp van de scherpstelring en/of pas de H FASE aan met behulp van de menu-functie.	18, 30
	De lens is vies of wazig.Maak de lens schoon volgens de sectie "De lens onderhouden".	65
RS-232C werkt niet.	De SPAARSTAND functie is in werking.Selecteer NORMAAL voor de UIT(STANDBY) in het INSTELLING menu.	35

N.B. • Er kunnen heldere of donkere stukken op het scherm verschijnen. Dat is een unieke eigenschap van LCD-weergave en het wijst niet op een machinedefect.

Specifications

Specifications

Onderwerp Technische gegevens
Productnaam		LCD (vloeibare kristallen)
LCD-paneel	Paneelgrootte	1,6 cm (0,63 type)
	Aandrijfsysteem	TFT actieve matrix
	Aantalbeeldpunten	786.432 beeldpunten (1024 horizontaal x 768 verticaal)
Lens		Zoomlens, CP-X206 CP-X306 F=1,7 ~ 1,9 F=1,7 ~ 1,9f = 18,9~ 22,6 mm f = 19,5~ 23,4 mm(ongeveer)
Lamp		220W UHB
Audio output		7 W
Stroomvoorziening		AC 100-120V wisselstroom/3,5A, AC220-240V wisselstroom/1,5A
Stroomverbruik		320W
Temperatuurbereik		5 ~ 35°C (bedrijfstemperatuur)
Afmetingen		340 (B) x 117 (H) x 270 (D) mm* Exclusief uitstekende onderdelen. Gelieve het volgende figuur te raadplegen.
Gewicht (massa)=Ongeveer 4,0 kg
Poorten		Computer input poortCOMPUTER IN1 ......D-sub 15 pin mini x1COMPUTER IN2 ......D-sub 15 pin mini x1Computer output poortMONITOR OUT ......D-sub 15 pin mini x1Video input poortY, Cb/Pb, Cr/Pr (Component video) ......=RCA x3S-VIDEO ......=mini DIN4 pin x1VIDEO ......=RCA x1Audio input/output poortAUDIO IN1 ......Stereo mini x1AUDIO IN2 ......Stereo mini x1AUDIO IN3(R, L) ......=RCA x2AUDIO OUT ......Stereo mini x1OverigeCONTROL ......=D-sub 9 pin x1USB ......USB-B x1LAN ......=RJ45 x1
Los verkrijgbare onderdelen		Lamp: DT00911Luchtfilter: MU05611* Voor meer informatie, neem contact op met uw dealer.

Specificaties (vervolg)

[eenheid: mm]

Projector

CP-X206/CP-X306

Gebruiksaanwijzing (gedetailleerd)

Netwerkhandleiding

Bedankt voor de aanschaf van deze projector.

Deze projector heeft een netwerkfunctie met de volgende belangrijke eigenschappen.

√ Webbesturing

De projector kan bestuurd en gemonitord worden d.m.v. webbrowsersoftware op uw PC, welke u kan assisteren bij het instellen en onderhouden van de projector.

√ MIJN BEELD (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

Deze handleiding is alleen bedoeld voor uitleg van de netwerkfunctie.

Lees de Veiligheidshandleiding en Gebruiksaanwijzing (beknopt en gedetailleerd) over veiligheid, bediening en andere zaken.

⚠ WAARSCHUWING ▶Lees, voordat u dit product gaat gebruiken eerst alle handleidingen van dit product.

Als je ze gelezen hebt, bewaar ze dan op een veilige plaats voor toekomstige referentie.

N.B. • Dit informatie in deze handleiding is onderhevig aan veranderingen zonder voorafgaande mededeling.

- De fabrikant neemt geen enkele verantwoordelijkheid voor fouten die er in deze handleiding kunnen staan.

- Het herproduceren, overbrengen of kopieren van de gehele handleiding of een deel daarvan is niet toegestaan zonder de uitdrukkelijk geschreven toestemming.

Erkenning handelsmerk

• Microsoft en Internet explorer, Windows, Windows Vista zijn geregistreerde handelsmerken van Microsoft Corporation.
• JavaScript is een geregistreerd handelsmerk van Sun Microsystems, Inc. Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.

Inhoud

Inhoud 2

1. Hoofdfuncties .... 3

1.1 Het configureren en besturen via een webbrowser.... 3
1.2 MIJN BEELD (afbeeldingsoverdracht) weergave 3

2. Apparatuurverbinding en netwerkinstelling 4

2.1 Vereiste apparatuur voorbereiding....4
2.2 Handmatige instelling netwerkverbinding 5

2.2.1 Apparatuurverbinding 5
2.2.2 Netwerkinstellingen. 5
2.2.3 "Internet-optie" instelling....8
2.2.4 Controleer de verbinding. 9

3. Beheer met webbrowsersoftware.... 10

3.1 Het configureren en besturen van de projector via een webbrowser...... 11

3.1.1 Inloggen.... 13
3.1.2 Network Information (Netwerkinformatie).... 14
3.1.3 Network Settings (Netwerkinstellingen).... 15
3.1.4 Port Settings (Poortinstellingen)....17
3.1.5 Mail Settings (Mailinstellingen)....18
3.1.6 Alert Settings (Waarschuwingsinstellingen).... 19
3.1.7 Schedule Settings (Agenda instellingen).... 21
3.1.8 Date/Time Settings (Datum/tijdinstellingen) 23
3.1.9 Security Settings (Beveiligingsinstellingen).... 25
3.1.10 Projector Control (Projectorbesturing)....27
3.1.11 Projector Status (Projectorstatus)....30
3.1.12 Network Restart (Netwerk reset) 31
3.1.13 Logoff (Uitloggen)....31

3.2 E-mail waarschuwingen 32
3.3 Projectorbeheer m.b.v. SNMP 34
3.4 Agenda schema 35
3.5 MIJN BEELD (afbeeldingsoverdracht) weergave 38
3.6 Opdrachtenbeheer via het netwerk.... 40

1. Hoofdfuncties

1.1 Het configureren en besturen via een webbrowser.

U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een PCE die aangesloten is op hetzelfde netwerk.

Log in het netwerk vanuit de webbrowser en u zult de menu's zien om de netwerkinstellingen, het monitoren van de projector enz.

1.2 MIJN BEELD (afbeeldingsoverdracht) weergave

Beeldbestanden kunnen worden overgebracht via het netwerk en maximaal 4 beeldbestanden kunnen worden opgeslagen in de projector zelf en één voor één op het scherm worden weergegeven. (38)

2. Apparatuurverbinding en netwerkinstelling

2.1 Vereiste apparatuur voorbereiding

De volgende apparatuur is vereist om de projector op uw PC aan te sluiten via het netwerk.

PC : 1) uitgerust met netwerkfunctie 2) geïnstalleerde webbrowser software (11)

LAN-kabel : CAT-5 of hoger

N.B. • De netwerkfunctie van de projector vereist communicatie via een 100Base-TX of 10Base-T netwerksysteem. • De netwerkfunctie is uitgeschakeld wanneer de projector uit (standby) staat als het UIT(STANDBY) item is ingesteld op SPAARSTAND. Zet UIT(STANDBY) op NORMAAL en sluit het toestel vervolgens aan op het netwerk (Menu INSTELLING in de Gebruiksaanwijzing (gedetailleerd) - Gebruikershandleiding).

2.2 Handmatige instelling netwerkverbinding

2.2.1 Apparatuurverbinding

Verbind de projector en PC met een LAN-kabel.

* Neem voordat u het verbindt met een bestaand netwerk contact op met de netwerkbeheerder.

Controleer dan de PC instelling zoals uitgelegd in het onderstaande.

2.2.2 Netwerkinstellingen.

In deze sectie worden de netwerkinstelling voor Windows XP en Internet Explorer behandelt.

1) Log in op Windows XP als systeembeheerder. (*)
2) Open het "Configuratiescherm" vanuit het "Start" menu.
3) Open "Netwerk en Internet-verbindingen" in "Configuratiescherm". (Afb. 2.2.2.a)
* Systeembeheerder is de account welke toegang heeft tot alle functies.

Afb. 2.2.2.a "Netwerk en Internet-verbindingen" venster

4) Open "Netwerkverbindingen". (Afb. 2.2.2. b)

5) Open "Eigenschappen voor LAN-verbinding" wat u gebruikt voor uw netwerkapparaat. (Afb. 2.2.2.c)

Afb. 2.2.2.c "Eigenschappen voor LAN-verbinding" venster.

6) Stel het gebruikte protocol in op "Eigenschappen voor Internet-protocol (TCP/IP)" venster

Afb. 2.2.2.d "Eigenschappen voor Internet-protocol (TCP/IP)" scherm.

7) Stel het IP-adres, subnetmask en standaard gateway in voor de PC.

2.2 Handmatige instelling netwerkverbinding (vervolg)

[Over het IP-adres]

■ Handmatig instellen

Het netwerkadres deel in het IP-adres ingesteld op uw PC dient overeen te komen met dat van de projector. En het gehele IP-adres in de PC mag niet overlapt worden met andere apparatuur in hetzelfde netwerk, waaronder de projector.

Selecteer bijvoorbeeld

De initiële projector instellingen zijn als volgt:

IP-adres: 192.168.1.10

Subnet mask (Subnetmasker): 255.255.255.0

(Netwerkadres: 192.168.1 in dit geval)

Specificeer daarom het IP-adres van de PC als volgt:

IP-adres: 192.168.1.xxx (xxx staat voor de decimalen.)

Subnet mask (Subnetmasker): 255.255.255.0

(Netwerkadres: 192.168.1 in dit geval)

van 1 tot 254 voor "xxx" zonder hetzelfde te zijn met andere apparaten. In dit geval heeft de projecter "192.168.1.10" als IP-adres, specifieer van 1 tot 254, behalve 10 voor de PC.

N.B. • "0.0.0.0" kan niet als IP-adres ingesteld worden.

• Het IP-adres van de projector kan veranderd worden d.m.v. de configuratie utility via een webbrowser. (11)
• Als de projector en de PC allebei in hetzelfde netwerk bevinden (d.w.z. het netwerk adres is algemeen), dan kan de standaard gateway leeg zijn.
• Wanneer de projector en de PC zich allebei in verschillende netwerken bevinden, dan is het instellen van de standaard gateway noodzakelijk. Neem contact op met de netwerkbeheerder voor informatie.

Wanneer er zich een DHCP-server in het netwerk bevindt, dan is het mogelijk om automatische een IP-adres aan de projector en PC toe te wijzen.

* DHCP is een afkorting voor "Dynamic Host Configuration Protocol" en heeft als functie om de noodzakelijk instellingen voor het netwerk zoals het IP-adres van de server naar de cliënt. Een server die de DHCP-functie heeft wordt een DHCP-server genoemd.

2. Apparatuurverbinding en netwerkinstelling.

2.2 Handmatige instelling netwerkverbinding (vervolg)

2.2.3 "Internet-optie" instelling.

1) Klik op "Internet-opties" in het "Netwerk en Internet-verbindingen" venster (Afb.2.2.3.a) om het "Eigenschappen voor Internet" venster te openen. (Afb. 2.2.3. b)

Afb. 2.2.3.a "Netwerk en Internet-verbindingen" venster.

Afb. 2.2.3.b "Eigenschappen voor Internet" venster

2) Klik op de "Verbindingen" tab en daarna op de [LAN-instellingen] om het "LAN-instellingen" (Afb. 2.2.3.c)

2.2 Handmatige instelling netwerkverbinding (vervolg)

Afb. 2.2.3.c "LAN-instellingen" venster.

3) ontvink alle vakjes in het "LAN-instellingen" venster. (Afb. 2.2.3.c)

2.2.4 Controleer de verbinding.

Controleer of de PC en projector hier goed verbonden zijn. Als deze niet aangesloten zijn, controleer dan of de kabelverbindingen en instellingen goed zitten of niet.

1) Start de browser op de PC en specificeer de volgende URL en klik dan op de "→" knop.

Bijvoorbeeld, als het IP-adres van de projector 192.168.1.10 geef deze dan op. URL: http://192.168.1.10/

2) Als Afb. 2.2.4 verschijnt dan is het succesvol.

Afb. 2.2.4 "Inlogmenu"

1. Beheer met webbrowsersoftware.

3. Beheer met webbrowsersoftware.

Deze projector is uitgerust met de volgende netwerkfuncties door het gebruik van webbrowsersoftware.

Het configureren en besturen van de projector via een webbrowser

U kunt de projector aanpassen of besturen via een netwerk door een webbrowser vanaf een PC te gebruiken die aangesloten is op hetzelfde netwerk.

(11)

E-mail waarschuwingen

De projector kan automatisch een waarschuwing versturen naar gespecificeerde e-mailadressen wanner de projector onderhoud vereist of een fout heeft waargenomen.

(32)

Projectorbeheer m.b.v. SNMP.

Dit is een SNMP compatibel projector (Simple Network Management Protocol) waarmee u het vanaf een afstand kunt monitoren m.b.v. SNMP-software. Bovendien is de projector in staat om storings- en waarschuwingsberichten naar een gespecificeerde PC te sturen.

(34)

Agenda schema

U kunt de projector van te voren laten plannen om verschillende functies uit te voeren al naargelang datum en tijd.

(35)

MIJN BEELD (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

(38)

Opdrachtenbeheer via het netwerk.

De projector kan bestuurd worden d.m.v. RS-232C-opdrachten via een netwerk.

(40)

3.1 Het configureren en besturen van de projector via een webbrowser

U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een PCE die aangesloten is op hetzelfde netwerk.

• Wanneer JavaScript is uitgeschakeld in uw webbrowser dan moet u JavaScript inschakelen om de webpagina's van de projector goed te kunnen gebruiken. Zie de hulpbestanden voor uw webbrowser voor informatie over hoe het JavaScript in te schakelen.
• U kunt communiceren met behulp van SSL (Secure Socket Layer) wanneer u Windows XP Service Pack 2 of een vroegere versie van Microsoft Windows gebruikt. Begin met “https://” wanneer u het IP-adres van de projector invoert in de webbrowser. U kunt niet met deze projector via SSL met Windows Vista communiceren.
• Het wordt aanbevolen om alle webbrowser updates te installeren. Het wordt met name aanbevolen dat om met SSL te kunnen communiceren alle gebruikers van Internet Explorer op een Microsoft Windows versie eerder dan Windows XP Service Pack 2 de beveiligingsupdate Q832894 (MS04-004) installeren anders wordt de webbrowser-interface wellicht niet correct weergegeven.
  En wanneer u een eerdere Internet-Explorer-versie gebruikt, dan logt de browser tijdens bewerkingen na 50 seconden uit.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Tijdens het configureren of besturen vande projector via een webbrowser zijn een ID en een wachtwoord nodig. Er zijn twee soorten ID's, de Beheerder-ID en de Gebruiker-ID. Het volgende schema beschrijft de verschillen tussen de ID's van de Beheerder en Gebruiker.

Optie Beschrijving Beheerder			Gebruiker
Network Information	Toont de huidige netwerkconfiguratie instellingen van de projector.	√	√
Network Settings	Toont en configureert de netwerkinstellingen.	√ n.v.t.
Port Settings	Toont en configureert de communicati epoortinstellingen.	√ n.v.t.
Mail Settings	Toont en configureert de e-mailadresinstellingen.	√ n.v.t.
Alert Settings	Toont en configureert storings- & waarschuwingsberichten.	√ n.v.t.
Schedule Settings	Toont en configureert de planningsinstellingen.	√ n.v.t.
Date/Time Settings	Toont en configureert de datum en tijdinstellingen	√ n.v.t.
Security Settings	Toont en configureert wachtwoorden en andere beveiligingsinstellingen.	√ n.v.t.
Projector Control Bestuurd de projector. √ √
Projector Status Toont de huidige projectorstatus. √		√
Network Restart	Reset de netwerkverbinding van de projector.	√ n.v.t.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.1 Inloggen

Zie het volgende voor het configureren of besturen van de projector via een webbrowser.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de adresbalk van de webbrowser, en druk op "Enter" of klik op de knop "→" knop. Het scherm in Afb. 3.1.1a wordt weergegeven.

2) Voer uw ID en wachtwoord in en klik op [Logon].

Onder staan de standaard fabrieksinstellingen voor de Beheerder-ID, de Gebruiker-ID en de wachtwoorden.

Optie ID Wachtwoord
Beheerder Administrator
Gebruiker User

Wanneer het inloggen succesvol is dan zal of Afb. 3.1.1 b of Afb. 3.1.1 c verschijnen.

Afb. 3.1.1 b "Inloggen met een Beheerder-ID"

Afb. 3.1.1 c "Inloggen met een Gebruikers-ID"

3) Klik op de gewenste functie- of configuratie-onderdeel op het hoofdmenu aan de linkerkant van het scherm.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.2 Network Information (Netwerkinformatie)

Alle schermtekeningen in deze handleiding worden getoond wanneer u inlogt met een Beheerder-ID.

Elke functie die alleen beschikbaar is voor de Beheerder wordt niet getoond wanneer u inlogt met een Gebruikers-ID. Zie de tabel. (13)

Toont de huidige netwerkconfiguratie instellingen van de projector.

Optie Beschrijving
Projector Name Toont de instellingen van de projectornaam.
DHCP Toont de DHCP-configuratie instellingen.
IP Address Toont het huidige IP-adres.
Subnet Mask Toont het subnetmasker.
Default Gateway Toont de standaard gateway.
MAC Address Toont het ethernet MAC-adres.
Firmware Date	Toont het netwerk firmware tijdstempel. Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID.
Firmware Version	Toont het netwerk firmware versienummer. Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.3 Network Settings (Netwerkinstellingen)

Toont en configureert de netwerkinstellingen.

Optie Beschrijving
IP Configuration Configureert de netwerkinstellingen.
DHCP ON Schakelt DHCP in.
DHCP OFF Schakelt DHCP uit.
Default Gateway		Configureert de standaard gateway wanneer de DHCP uitgeschakelt is.
Projector Name		Configureert de naam van de projector.De lengte van de Projectornaam kan tot 64 alfanumerieke karakters zijn. Alleen alfabetische, cijfers en de volgende symbolen kunnen gebruikt worden: !"#$%&'()*+,-./;;<=>?@[^_^~{|}~ en spatie
sysLocation (SNMP)		Configureert de locatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de sysLocation kan tot 255 alfanumerieke karakters zijn. Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden.
sysContact (SNMP)		Configureert de contactinformatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de het sysContact kan tot 255 alfanumerieke karakters zijn. Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden.
DNS Server Address	Configureert het DNS-serveradres.

Klik op [Apply] om de instellingen op te slaan.

3. Beheer met webbrowsersoftware.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het resetten van de netwerkverbinding. Wanneer de configuratie instellingen gewijzigd zijn, dan moet u de netwerkverbinding opnieuw starten. U kunt de netwerkverbinding opnieuw starten door te drukken op [Network Restart] in het hoofdmenu.

- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.4 Port Settings (Poortinstellingen)

Toont en configureert de communicatiepoortinstellingen.

Optie Beschrijving
Network Control Port1 (Port:23)	Configureert opdrachtenbeheerpoort 1 (Poort 23).
Port open	Klik op [Enable] vink het vakje aan om poort 23 te gebruiken.
Authentication	Klik op [Enable] Vink het vakje aan wanneer autenticatie vereist is voor deze poort.
Network Control Port2 (Port:9715)	Configureert opdrachtenbeheerpoort 2 (Poort 9715).
Port open	Klik op [Enable] vink het vakje aan om poort 9715 te gebruiken.
Authentication	Klik op [Enable] Vink het vakje aan wanneer autenticatie vereist is voor deze poort.
Image Transfer Port (Port:9716)	Configureert de beeld overdracht poort (Poort:9716).
Port open Klik het [Enable] selectievakje om poort 9716 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort.
SNMP Port Configureert de	SNMP-poort.
Port open	Klik op [Enable] vink het vakje aan om SNMP te gebruiken.
Trap address	Configureert de bestemming van de SNMP-vastlegging in het IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen). De maximale lengte van een host of domeinnaam is tot 255 karakters.
SMTP Port Configureert de	SMTP-poort.
Port open	Klik op [Enable] Vink het vakje aan om de e-mailfunctie te gebruiken.

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Send mail	Klik op [Enable] Vink het vakje aan om de e-mailfunctie te gebruiken. Configureer de voorwaarden voor het versturen van e-mail onder de Alert Settings.
SMTP Server IP Address	Configureert de adressen van de mailserver in het IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen).De maximale lengte van een host of domeinnaam is tot 255 karakters.
Sender E-mail address	Configureert het e-mailadres van de verzender.De lengte van het e-mailadres van de verzender kan tot 255 alfanumerieke karakters zijn.
Recipient E-mail address	Configureert het e-mailadress van één tot vijf ontvangers.U kunt ook [TO] of [CC] voor elk adres. De lengte van het e-mailadres van de ontvanger kan tot 255 alfanumerieke karakters zijn.

Klik op [Apply] om de instellingen op te slaan.

N.B. • U kunt ook controleren of de mailinstellingen correct functioneren door de [Send Test Mail] knop te drukken. Schakel a.u.b. de mail verstureninstelling in voor dat u op [Send Test Mail].

- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.6 Alert Settings (Waarschuwingsinstellingen)

Toont en configureert de instellingen voor de storings- & waarschuwingsinstellingen.

Waarschuwingsoptie Beschrijving
Cover Error De lampdeksel	is niet goed vastgezet.
Fan Error De ventilatie functioneer niet.
Lamp Error	De lamp gaat niet branden en er bestaat de mogelijkheid dat het binnenste deel warm geworden is.
Temp Error	Er bestaat de mogelijkheid dat het binnenste deel verwarmd is.
Air Flow Error De interne	temperatuur is aan het stijgen.
Lamp Time Error Lampoverluchttijd.
Cold Error	Er bestaat de mogelijkheid dat het binnenste deel onderkoeld is.
Filter Error Fiteroverluchttijd.
Other Error	Overige fouten.Wanneer deze foutmelding getoond wordt, neem dan contact op met uw dealer.
Schedule Execution Error	Planuitvoeringsfout. (21)
Lamp Time Alarm Lampoverluchttijdalarminstelling.
Filter Time Alarm Filteroverluchttijdalarminstelling.
Transition Detector Alarm	Transitiedetectoralarm. (Menu OPTIE in de Gebruiksaanwijzing (gedetailleerd) - Gebruikershandleiding)
“CHANGE THE LAMP” is displayed.	“CHANGE THE LAMP” wordt weergegeven.
Cold Start	De hoofdstroomschakelaar is ingeschakeld.(Uit → standby modus)
Authentication Failure	De SNMP-toegang wordt waargenomen vanuit de ongeldige SNMP-gemeenschap.

Zie de "Oplossingen vinden" in de Gebruiksaanwijzing (gedetailleerd) - Gebruikershandleiding voor een meer gedetailleerde uitleg van fouten behalve Overige fouten en de Planuitvoeringsfout.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

De Alarmeringsopties worden getoond in het onderstaande.

De optie Beschrijving
Alarm Time	Stelt de alarmtijd in.(Alleen Lamp Time Alarm en Filter Time Alarm.)
SNMP Trap	Klik op [Enable] vink het vakje aan om SNMP-vastleg waarschuwingen in te schakelen.
Send Mail	Klik op [Enable] vink het vak je aan om e-mailwaarschuwingen te ontvangen.(Behalve Cold Start en Authentication Failure.)
Mail Subject	Configureert de regel van het onderwerp van het te zenden e-mail.De lengte van de onderwerpregel kan tot 100 alfanumerieke karakters zijn.(Behalve Cold Start en Authentication Failure.)
Mail Text	Configureert de tekst het te zenden e-mail.De lengte van de tekst kan tot 1024 alfanumerieke karakters zijn.(Behalve Cold Start en Authentication Failure.)

Klik op [Apply] om de instellingen op te slaan.

N.B. • Het starten van de e-mail voor Filter Error is afhankelijk van de instelling FILTERMELDING in het onderdeel SERVICE van het Menu OPTIE welke de periode bepaald tot wanneer het filterbericht op het projectorscherm verschijnt. De e-mail wordt verstuurd wanneer de filtertimer de 500, 1000, 1500 of 2000 passeerd gebaseerd op de configuratie. Er wordt geen berichtgevings-e-mail gestuurd als het FILTERMELDING op SCHK.UIT is ingesteld.

Menu OPTIE in de Gebruiksaanwijzing (gedetailleerd) - Gebruikershandleiding)

• Lamp Time Alarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) van de lamptimer. Wanneer het aantal lampuren deze drempelwaarden overschrijdt, die geconfigureerd werd via de webpagina, dan wordt de e-mail verstuurd.
• Filter Time Alarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) van de lamptimer. Wanneer het aantal filteruren deze drempelwaarde overschrijdt dan wordt deze e-mail verstuurd.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.7 Schedule Settings (Agenda instellingen)

Toont en configureert de planningsinstellingen.

Optie Beschrijving

Daily Configureert het dagelijkse schema.

Sunday Configureert het schema van zondag.

Monday Configureert het schema van maandag.

Tuesday Configureert het schema van dinsdag.

Wednesday Configureert het schema van woensdag.

Thursday Configureert het schema van donderdag.

Friday Configureert het schema van vrijdag.

Saturday Configureert het schema van zaterdag.

Specific date No.1 Configureert het schema van de specifieke datum (nr. 1).

Specific date No.2 Configureert het schema van de specifieke datum (nr. 2).

Specific date No.3 Configureert het schema van de specifieke datum (nr. 3).

Specific date No.4 Configureert het schema van de specifieke datum (nr. 4).

Specific date No.5 Configureert het schema van de specifieke datum (nr. 5).

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

De schema-instellingen worden hieronder getoond.

Optie Beschrijving
Schedule	Klik op [Enable] vink het vakje aan om het schema in te schakelen.
Date (Month/Day)	Configureert de maand en datum.Dit item verschijnt alleen wanneer Specific date (No. 1-5) is geselecteerd.

Klik op [Apply] om de instellingen op te slaan.

De huidige instellingen voor gebeurtenissen worden getoond in de schemalijst. Om meer functies en gebeurtenissen toe te voegen, dient u de volgende items in te stellen.

Optie Beschrijving
Time Configureert de tijd om opdrachten uit te voeren.
Command[Parameter]	Configureert de uit te voeren opdrachten.
Power Configureert de parameters voor het stroombeheer.
Input Source	Configureert de parameters voor het verwisselen van de invoer.
Display Image	Configureert de parameters voor de weergave van overgebrachte beeldgegevens (38).

Klik op [Register] om nieuwe opdrachten aan de schemalijst toe te voegen.

Klik op [Delete] om opdrachten uit de schemalijst te wissen.

Klik op de [Reset] toets om alle opdrachten te wissen en de schema-instellingen uit de schemalijst te resetten.

N.B. • Nadat de projector is verplaatst, controleert u de datum- en tijdinstellingen van de projector alvorens de programmering te configureren. Een sterke schok kan de instellingen voor datum en tijd (23) veranderen.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.8 Date/Time Settings (Datum/tijdinstellingen)

Toont en configureert de datum en tijdinstellingen.

Optie Beschrijving
Current Date			Configureert de huidige datum in het jaar/maand/dag formaat.
Current Time			Configureert de huidige tijd in het uur:minuut:sconde formaat.
Daylight Savings Time			Klik op [ON] vink het vakje aan om de daglicht besparingstijd in te schakelen en stel de volgende opties in:
Start			Configureert de datum en tijd wanneer de daglicht besparingstijd begint.
			Month
			Week
			Day
			Time
			hour
			minute
End			Configureert de dag van de week wanneer de daglicht besparingstijd begint (Sun, Mon, Tue, Wed, Thu, Fri, Sat).
			Time
			end
			Month
			Week
			Day
			Time
			hour
			minute

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Time difference
SNTP	Vink het [ON] vakje aan om datum en tijd van de SNTP-server te ontvangen en stel de volgende opties in:
SNTP Server IP Address	Configureert het SNTP-serveradres in IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen).De maximale lengte van een host of domeinnaam is tot 255 karakters.
Cycle	Configureert de interval waarmee de datum en tijd van de SNTP-server verkregen wordt (uur:minuut).

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.
- Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.
- Om de SNTP functie in te schakelen, moet het tijdsverschil zijn ingesteld.
- De projector zal datum en tijd informatie ophalen van de Tijdserver en tijd instellinge overschrijven als SNTP is ingeschakeld.
- De tijd van de Interne Klok zou niet accuraat kunnen worden behouden. Gebruik van SNTP wordt aangeraden on accurate tijd te behouden.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.9 Security Settings (Beveiligingsinstellingen)

Toont en configureert wachtwoorden en andere beveiligingsinstellingen.

Optie Beschrijving
Administrator authority	Configureert de Beheerder-ID en wachtwoord.
Administrator ID	Configureert de Beheerder-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
Administrator Password	Configureert de Beheerderwachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn.
Re-enter Administrator Password	Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in.
User authority Configureert de Gebruiker-ID en wachtwoord.
User ID	Configureert de Gebruiker-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
User Password	Configureert de Gebruikerswachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn.
Re-enter User Password	Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Network Control	Configureert het Verificatiewachtwoord voor de opdrachtenbeheer.
Authentication Password	Configureert het Verificatiewachtwoord. De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
Re-enter Authentication Password	Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in.
SNMP	Configureert de naam van de gemeenschap wanneer SNMP gebruikt wordt.
Community name	Configureert de naam van de gemeenschap. De lengte van de tekst kan tot 64 alfanumerieke karakters zijn.

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu. • Alleen nummers '0-9' en alphabet 'a-z', 'A-Z' kan worden gebruikt.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.10 Projector Control (Projectorbesturing)

De opties die getoond worden in de onderstaande tabel kunnen gekozen worden d.m.v. het Projector Control-menu.

Selecter een optie door de pijltjestoetesen omlaag en omhoog op de PC te gebruiken.

De meeste opties hebben een submenu. Zie de onderstaande tabel voor informatie hierover.

N.B. • De instellingswaarde kokmt misschien net overeen met de daadwerkelijke waarde als de gebruiker de waarde handmatig verandert. Vernieuw in dat geval de pagina door op de [Refresh] knop te drukken.

Bestuurd de projector.

Optie Beschrijving
Main
Power Schakelt de stroom aan/uit.
Input Source Selecteert de invoerbron.
Picture Mode Selecteert de afbeeldingsmodusinstelling.
Blank On/Off Schakelt Blanco aan/uit.
Mute Schakelt Dempen aan/uit.
Freeze Schakelt Foto aan/uit.
Magnify	Bestuurd de vergrotingsinstelling.Bij een aantal invoersignaalbronnen kan het vergroten stoppen zelfs al heeft het de maximale instellingswaarde niet bereikt.
Brightness Pas de helderheidsinstelling aan.
Contrast Pas de contrastinstelling aan.
Gamma Selecteert de gamma instelling.
Color Temp Selecteer de kleurentemperatuurinstelling.
Color Pas de kleureninstelling aan.
Tint Pas de tintinstelling aan.
Sharpness Past de scherpte aan.
MyMemory Save Slaat Mijn geheugengegevens op.
MyMemory Recall	Roept Mijn geheugengegevens op.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Aspect Selecteert de aspectinstelling.
Over Scan Pas de over scan instelling aan.
V Position Past de verticale positie aan.
H Position Past de horizontale positie aan.
H Phase Past de horizontale fase aan.
H Size Past de horizontale grote aan.
Auto Adjust Execute Voert de automatische aanpassing uit.
Input
Progressive Selecteert de progressieve instelling.
Video NR Selecteert de videoruisonderdrukking instelling.
Color Space Selecteert de kleurruimte.
Component Selecteert de COMPONENT -poort instelling.
C-Video Format Selecteert de videoformaatinstelling.
S-Video Format Selecteert de S-videoformaatinstelling.
Frame Lock-Computer1	Hiermee schakelt u de functie Stilzetten - COMPUTER1 aan/uit.
Frame Lock-Computer2	Hiermee schakelt u de functie Stilzetten - COMPUTER2 aan/uit.
Computer in-1	Hiermee selecteert u het type van het inputsignaal van COMPUTER IN1.
Computer in-2	Hiermee selecteert u het type van het inputsignaal van COMPUTER IN2.
Setup
Auto Keystone Execute	Voert de automatische keystonevervormingscorrectie uit.
Keystone V Past de verticale keystonevervormingsinstelling aan.
Whisper Selecteer der stilmodus.
Mirror Selecteert de spiegelstatus.
Standby Mode	Selecteert de Uit (standby) stand.
Monitor Out-Computer1	Wijst MONITOR OUT toe wanneer de COMPUTER IN1 poort is geselecteerd.
Monitor Out-Computer2	Wijst MONITOR OUT toe wanneer de COMPUTER IN2 poort is geselecteerd.
Monitor Out-Component	Wijst MONITOR OUT toe wanneer de COMPONENT poort is geselecteerd.
Monitor Out-S-Video	Wijst MONITOR OUT toe wanneer de S-VIDEO poort is geselecteerd.
Monitor Out-Video	Wijst MONITOR OUT toe wanneer de VIDEO poort is geselecteerd.
Monitor Out-Standby	Wijst MONITOR OUT toe wanneer het toestel uit (standby) staat.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Audio
Volume Pas de volumeinstelling aan.
Speaker Schakelt de ingebouwde luidspreker aan/uit.
Audio-Computer1	Wijst de AUDIO-COMPUTER IN1 invoerpoort toe.
Audio-Computer2	Wijst de AUDIO-COMPUTER IN2 invoerpoort toe.
Audio-Component	Wijst de AUDIO-COMPONENT-invoerpoort toe.
Audio-S-Video	Wijst de AUDIO-S-VIDEO-invoerpoort toe.
Audio-Video	Wijst de AUDIO-VIDEO-invoerpoort toe.
Audio Out Standby	Wijst AUDIO OUT toe wanneer het toestel uit (standby) staat.
Screen
Language Selecteert de taal voor de OSD.
Menu Position V Past de verticale menupositie aan.
Menu Position H Past de horizontale menupositie aan.
Blank Selecteer der blankmodus.
Startup Selecteert de schermstartupmodus.
MyScreen Lock Zet de vergrendelingsfunctie van Mijn Scherm aan/uit.
Message Schakelt de berichtenfunctie aan/uit.
Template Selecteert de patroonscherm.
Option
Auto Search Schakelt de automatische signalenzoekfunctie aan/uit.
Auto Keystone	Schakelt de automatische keystonevervormingscorrectiefunctie aan/uit.
Auto on	Schakelt de auto berichtenfunctie aan/uit.
Auto off	Configureert de timer om de projector uit te schakelen wanneer er geen signaal gedetecteerd wordt.
My Button-1	Wijst de functies toe aan de MY BUTTON1 knop op de meegeleverde afstandbediening.
My Button-2	Wijst de functies toe aan de MY BUTTON2 knop op de meegeleverde afstandbediening.
My Source	Selecteert de Mijn signaalbron instelling.
Remote Freq. Normal	Schakelt de externe besturingsignaal frequentie normaal in/uit.
Remote Freq. High	Schakelt de externe besturingsignaal frequentie hoog in/uit.
Closed Caption
Display	Hiermee selecteert u de instelling WEERGEVEN van de ondertiteling voor gehoorgestoorden.
Mode	Hiermee selecteert u de instelling MODUS van de ondertiteling voor gehoorgestoorden.
Channel	Hiermee selecteert u de instelling KANAAL van de ondertiteling voor gehoorgestoorden.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.11 Projector Status (Projectorstatus)

Toont de huidige projectorstatus.

Optie Beschrijving

Error Status Toont de huidige foutstatus.

Lamp Time Toont de gebruikstijd van de huidige lamp.

Filter Time Toont de gebruikstijd van de huidige filter.

Power Status Toont de huidige stroomstatus.

Input Status Toont de huidige invoersignaalbron

Blank On/Off Toont de huidige Blanco aan/uit status.

Mute Toont de huidige Dempen aan/uit status.

Freeze Toont de huidige Fotostatus.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.12 Network Restart (Netwerk reset)

Reset de netwerkverbinding van de projector.

Optie Beschrijving
Restart	Reset de netwerkverbinding van de projector om de nieuwe configuratie instellingen te activeren.

N.B. • Het opnieuw opstarten vereist dat u opnieuw inlogt om de webbrowser weer te kunnen besturen of configureren via een webbrowser. Wacht 1 minuut of langer nadat u op [Restart] geklikt heeft om opnieuw in te kunnen loggen.

- Het inlogmenu (13) verschijnt na het opnieuw starten van de netwerkverbinding van de projector als de DHCP op ON (SCHAKEL IN) staat.

3.1.13 Logoff (Uitloggen)

Wanneer [Logoff] aangeklikt wordt verschijnt het Inlogmenu. (13)

3.2 E-mail waarschuwingen

De projector kan automatisch een waarschuwingsmelding sturen naar de opgegeven e-mailadressen als de projector een bepaalde conditie die onderhoud behoeft opmerkt, of een storing opmerkt

N.B. • Er kunnen tot vijf e-mailadressen opgegeven worden.

- De projector kan misschien niet in staat zijn om e-mails te verzenden als de stroom plotseling uitvalt.

Mailinstellingen (18)

Om gebruik te kunnen maken van de e-mailwaarschuwingsfunctie van de projector moet u de volgende opties via een webbrowser configureren. Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SMTP-poort te openen.
5) Klik op [Apply] om de instellingen op te slaan.

N.B. • Een Netwerk Herstart is vereist nadat de SMTP Port configuratie instellingen zijn veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

6) Klik op [Mail Settings] en configureer elke optie. Zie de sectie 3.1.5 Mail Settings (Mailinstellingen) (18) voor meer informatie.

7) Klik op [Apply] om de instellingen op te slaan.

N.B. • Click [Send Test Mail] knop in [Mail Settings] om te bevestigen dat de e-mailinstellingen correct zijn. De volgende e-mail wordt verstuurd aan de gespecificeerde adressen:

Onderwerp :Test Mail

Tekst : Send Test Mail

Date

Time

IP Address

MAC Address

3.2 E-mail waarschuwingen (vervolg)

8) Klik op [Alert Settings] in het hoofdmenu om de E-mail waarschuwingsinstellingen te configureren.
9) Selecteer en configureer elke waarschuwingsoptie. Zie sectie 3.1.6 Alert Settings (Waarschuwingsinstellingen) (19) voor meer informatie.
10) Klik op [Apply] om de instellingen op te slaan.

Storings- en waarschuwings-e-mails krijgen het volgende formaat:

Onderwerp : <Mail title> <Projectornaam>
Tekst : <Mail text>
Date <Storings-/waarschuwingsdatum>
Time <Storings-/waarschuwingstijd>
IP Address <Projector IP-adres>
MAC Address <Projector MAC-adres>

3.3 Projectorbeheer m.b.v. SNMP.

Met de SNMP (Simple Network Management Protocol) is het mogelijk om de projectorinformatie te beheren, welke een storings- of waarschuwingstatus is, vanaf de computer op het netwerk. SNMP-beheersoftware zal nodig zijn op de comptuer om deze functie te gebruiken.

N.B. • Het wordt aanbevolen om de SNMP-functies te laten uitvoeren door een netwerkbeheerder.

- SNMP-beheersoftware moet geïnstalleerd zijn op de computer om de projector via SNMP te monitoren.

SNMP-instellingen (17)

Configureer de volgende opties via een webbrowser om SNMP te kunnen gebruiken: Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SNMP-poort te openen. Stel het IP-adres in om de SNMP-vastlegging naar toe te sturen wanneer er zich een storing/waarschuwing voordoet.

N.B. • Een Netwerk Herstart is vereist nadat de SNMP Port configuratie instellingen zijn veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

5) Klik op [Security Settings] in het hoofdmenu.
6) Klik op [SNMP] en stel de naam van de gemeenschap in op het scherm dat verschijnt.

N.B. • Een herstart van het Netwerk is vereist nadat de Community name is veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

7) Configureer de instellingen voor de overdrachtvastlegging van storingen/waarschuwingen. Klik op [Alert Settings] in het hoofdmenu en selecteer de storings-/waarschuwingsoptie die geconfigureerd moet worden.
8) Klik op [Enable] om de SNMP-vastlegging voor storingen/waarschuwingen te versturen. Vink het [Enable] vakje af wanneer er geen SNMP-overdrachtsvastlegging vereist is.
9) Klik op [Apply] om de instellingen op te slaan.

3.4 Agenda schema

De planningsfunctie maakt het mogelijk om een ingeplande gebeurtenis, waaronder het in- en uitschakelen, in te stellen. Het maakt "zelfbeheer" van de projector mogelijk.

- De in/uit schakel gebeurtenis heeft de laagste prioriteit van alle gebeurtenissen die op hetzelfde tijdstip bepaald worden.

- Er zijn 3 soorten Planning: 1) daily 2) weekly 3) specific date. (21)

- De prioriteit van de ingeplande gebeurtenissen is als volgt: 1) specific date 2) weekly 3) daily.

- Er zijn maximaal vijf specifiek datums beschikbaar voor ingeplande gebeurtenissen. Er wordt prioriteit gegeven aan die met de lagere nummers wanneer er meer dan één gebeurtenis ingepland is op dezelfde datum en tijd (bijvoorbeeld, 'Specific date No. 1' heeft prioriteit voor 'Specific date No. 2' enz.)

- Stel eerst de datum en tijd in voordat u de ingeplande gebeurtenissen inschakelt. (23)

3.4 Agenda schema (vervolg)

Agenda instellingen (21)

Planingsinstellingen kunnen geconfigureerd worden vanaf een webbrowser.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Schedule Settings] in het hoofmenu en selecteer de gewenste planningsoptie. Wanneer u bijvoorbeeld de opdracht elke zondag wilt uitvoeren, selecteer dan [Sunday].
4) Klik op [Enable] vink het vakje aan om het plannen in te schakelen.
5) Voer de datum (maand/dag) in voor de specifieke datumplanning.
6) Klik op [Apply] om de instellingen op te slaan.
7) Klik na het configureren van de tijd, opdracht en parameters op [Register] om een nieuwe gebeurtenis toe te voegen.
8) Klik op [Delete] wanneer u een schema wilt wissen.

Er zijn drie soorten planning:

1) Daily: Voer de gespecificeerde operatie elke uit op een gespecificeerd tijdstip.
2) Sunday \~ Saturday: Voer de gespecificeerde operatie uit op het specificeerd tijdstip op een bepaalde dag van de week.
3) Specific date: Voer de gespecificeerde operatie uit op de gespecificeerde datum en tijd.

N.B. • In de standby-modus zal de stroomindicator groen gaan knipperen voor ongeveer 3 seconden wanneer er ten minste 1 "Power On" planning opgeslagen is.

- Wanneer de planningsfunctie gebruikt wordt, dan moet het stroomsnoer op de projector en het stopcontact aangesloten zijn en moet de aan/uit-schakelaar aan staan, [ | ]. De planningsfunctie functioneer niet als de aan/uit-knop uitgeschakeld is [O] of wanneer er over het stroomsnoer gestruikeld wordt. De stroomindicator gaat orangje of groen oplichten wanneer de projector stroom ontvangt.

3.4 Agenda schema (vervolg)

Datum/tijdinstellingen (23)

De datum/tijd-instelling kan aangepast worden via een webbrowser.Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser. Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
2) Klik op [Date/Time Settings] in het hoofdmenu en configureer elke optie. Zie sectie 3.1.8 Date/Time Settings (Datum/tijdinstellingen) voor meer informatie.
3) Klik op [Apply] om de instellingen op te slaan.

N.B. • Een Netwerk Herstart is vereist nadat de Daylight Savings Time of SNTP configuratie instellingen zijn veranderd.

- De batterij voor de ingebouwde klok kan leeg zijn als de klok achterloopt zelfs als de datum en tijd corect ingesteld zijn. Vervang de batterij door de instructies in het gedeelte "Vervanging Interne Klok batterij" in de Gebruiksaanwijzing (beknopt) te volgen.

- De tijd van de interne klok blijft misschien niet accuraat. Het gebruik van de SNTP wordt aanbevolen om een accurate tijd te houden.

3.5 MIJN BEELD (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

Afb. 3.5 Afbeeldingsoverdracht.

MIJN BEELD overdracht vereist een exclusieve applicatie voor uw PC. U kunt deze downloaden vanaf Hitachi website (http://hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com). Zie de gebruiksaanwijzing van de applicatie voor aanwijzingen.

Om de overgebrachte afbeelding te tonen, selecteer de MIJN BEELD optie in het NETWERK-menu. Zie voor meer informatie de beschrijving van de MIJN BEELD optie van het NETWERK-menu. (Menu NETWERK in de Gebruiksaanwijzing (gedetailleerd) - Gebruikershandleiding)

N.B. • Het is mogelijk om maximaal 4 aan het afbeeldingsbestand toe te wijzen.

- Het afbeeldingsbestand kan ook weergegeven worden d.m.v. de planningsfunctie vanaf de webbrowser. Zie de sectie 3.4 Agenda schema (35) voor meer informatie.

3.5 MIJN BEELD (afbeeldingsoverdracht) weergave (vervolg)

Configureer de volgende onderdelen van een web browser als MIJN BEELD wordt gebruikt.

Voorbeeld: Als het IP-adres van de projector is ingesteld op 192.168.1.10:

1) Voer "http://192.168.1.10/" in de adresbalk in van de web browser.

2) Voer de Beheerder-ID en Paswoord in en klik [Logon].

3) Klik [Port Settings] in het hoofdmenu.

4) Klik het [Enable] selectievakje om de Image Transfer Port (Port: 9716) te openen. Klik het [Enable] selectievakje voor de [Authentication] instelling als verificatie is vereist, maak anders het selectievakje leeg.

5) Klik de [Apply] knop om de instellingen te bewaren.

Als de verificatie instelling is ingeschakeld, zijn de volgende instellingen vereist.

6) Klik[Security Settings] in het hoofdmenu.
7) Selecteer [Network Control] en voer het gewenste verificatie paswoord.
8) Klik de [Apply] knop om de instellingen te bewaren.

N.B. • Het Verificatie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), en Image Transfer Port (Port: 9716).

- De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.6 Opdrachtenbeheer via het netwerk.

U kunt de projector configureen en besturen via het netwerk d.m.v RS-232C-opdrachten.

Communicatiepoort.

De volgende twee poorten zijn toegewezen voor opdrachtenbeheer:

TCP #23

TCP #9715

N.B. • Commando bediening is niet beschikbaar via communicatie poort (TCP #9716) (17) voor details.die wordt gebruikt voor de MIJN BEELD transmissie functie.

Opdrachtenbeheerinstellingen (17)

Configureer de volgende opties vanaf een webbrowser als opdrachtenbeheer gebruikt wordt.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.

4) Klik op[Enable] om de Network Control Port1 (Port: 23) te openen om TCP #23 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verificatie vereist is, vink anders het vakje af.
5) Klik op [Enable] om de Network Control Port2 (Port: 9715) te openen om TCP #9715 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verificatie vereist is, vink anders het vakje af.
6) Klik op [Apply] om de instellingen op te slaan.

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

Wanneer de verificatie instelling ingeschakeld is, dan zijn de volgende instellingen nodig.

7) Klik op [Security Settings] in het hoofdmenu.
8) Klik op [Network Control] en voer het gewenste verificatiewachtwoord in.

* Zie N.B..

9) Klik op [Apply] om de instellingen op te slaan.

N.B. • Het Verificatie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), en Image Transfer Port (Port: 9716).

- De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

Opdrachtformaat.

Opodrachtformaten verschillen per communicatiepoort.

- TCP #23

U kunt de RS-232C-opdrachten gebruiken zonder veranderningen. Het antwoordgegevensformaat is hetzelfde als de RS-232C-opdrachten. Echter het volgende antwoord zal terug gestuurd worden in het geval van een mislukte verificatie wanneer verifiëren ingeschakeld is.

Antwoord	Foutcode
0x1F	0x04 0x00

- TCP #9715

Stuur gegevensformaat

Het volgende formaat wordt toegevoegd aan de kop (0x02), gegevenslengte (0x0D), Checksum (1 byte) en Verbindings-ID (1 byte) van de RS-232C-opdrachten.

Kop	Gegevenslengte	RS-232C-opdracht Checksum	Verbindings-IDa
0x02 0x0D	13 bytes 1 byte	1 byte

Kop → 0x02, Vast

Gegevenslengte → RS-232C-opdrachten byte lengte (0x0D, Vast)

RS232C-opdrachten → RS-232C-opdrachten die beginnen met 0xBE 0xEF (13 bytes)

Checksum → Dit is de waarde om nul te maken met de toevoeging van de lagere 8 bits van de kop naar de checksum.

Verbindings-ID → Randomwaarde van 0 tot 255 (deze waar wordt toegevoegd aan de antwoordgegevens)

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

Antwoordgegevensformaat

De verbindings-ID (de gegevens zijn dezelfdse als die van de verbindings-ID gegevens op het verstuurgegevensformaat) wordt toegevoegd aan de RS-232C-opdrachten antwoordgegevens.

Antwoord	Verbindings-ID
0x06 1 byte

Antwoord	Verbindings-ID
0x15 1 byte

Antwoord	Foutcode Verbindings-ID
0x1C 2 bytes	1 byte

Antwoord	Gegevens Verbindings-ID
0x1D 2 bytes	1 byte

Antwoord	Statuscode Verbindings-ID
0x1F 2 bytes	1 byte

Antwoord	Verificatiefoutcode		Verbindings-ID
0x1F 0x04	0x00	1 byte

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

De TCP-verbinding wordt automatisch onderbroken wanner er geen communicatie heeft plaatsgevonden voor 30 seconden na tot stand te zijn gebracht.

Verificatie

De projector accepteert geen opdrachten zonder verificatiesucces wanneer verifiëren is ingeschakeld. De projector gebruik een uitdagend reactie type verificatie met een MD5 (Message Digest 5) algoritme.

Wanneer de projector een LAN gebruikt, dan zullen een random 8 bytes teruggekeerd worden als verifiëren ingeschakeld is. Koppel deze ontvangen 8 bytes en het Verificatiewachtwoord en verwerk deze gegevens met het MD5-algoritme en voeg deze aan de voorzijde van de te versturen opdrachten.

Het volgende is een voorbeeld als het Verificatiewachtwoord "password" is en de random 8 bytes "a572f60c" zijn.

1) Selecteer de projector.
2) Ontvang de random 8 bytes "a572f60c" van de projector.
3) Koppel de random 8 bytes "a572f60c" en het Verificatiewachtwoord "password" aan elkaar en het wordt "a572f60cpassword".
4) Verwerk deze "a572f60cpassword" d.m.v. MD5-algoritme. Het wordt: "e3d97429adffa11bce1f7275813d4bde".
5) Verwerk deze "e3d97429adffa11bce1f7275813d4bde" aan de voorkant toe an de opdrachten en verstuur de gegevens. Verstuur "e3d97429adffa11bce1f7275813d4bde" + opdracht.
6) Wanneer de verstuurgegevens correct zin, dan wordt de opdracht uitgevoerd en worden de antwoordgegevens teruggekeerd. In het andere geval zal er een verificatiefout ontvangen worden.

N.B. • Wat betreft de overdracht van de tweede of volgende opdrachten, kunnen de verificatiegegevens voor dezelfde aansluiting worden overgeslagen.

Projector

CP-X206/CP-X306
