Type product	Staande ventilator
Model	EVO-16S
Merk	Evolar
Nominale spanning	220V
Nominale frequentie	50Hz
Ingangsvermogen	40W
Aantal snelheidsstanden	4 (Uit, Laag, Medium, Hoog)
Oscillatie	Ja, via drukknop
Kantelverstelling	Ja, via knop
Hoogteverstelling	Ja, telescoopzuil met borgring
Materiaal bladen	Kunststof
Materiaal rooster	Metaal / Kunststof
Oververhittingsbeveiliging	Ingebouwde thermostaat met automatische uitschakeling
Type voet	Rond met schroefmoeren
Reinigingsmethode	Afvegen met zachte vochtige doek; motorventilatie stofzuigen; niet onderdompelen
Veiligheidskenmerken	Vingerbeschermingsrooster; automatische uitschakeling bij oververhitting; loskoppelen voor reiniging
Montage vereist	Ja, inclusief voet, zuil, ventilatorlichaam, bladen en roostermontage
Land van herkomst	Niet gespecificeerd
Garantie	Raadpleeg fabrikant

Veelgestelde vragen - EVO-16S Evolar

Hoe monteer ik de Evolar EVO-16S ventilator?

Monteer eerst de voet en de zuil: steek de stalen buis in de zuil, stel de hoogte in en zet vast met de hoogteversteller. Bevestig vervolgens de zuil aan de voet met de meegeleverde schroefmoeren. Monteer daarna het ventilatorlichaam op de zuil met behulp van de bevestigingsknop. Bevestig ten slotte het blad door de spinner en plastic moer te verwijderen, het blad op de as te schuiven en vast te draaien. Bevestig het voorgrondrooster met veiligheidsclips.

Hoeveel snelheidsstanden heeft de ventilator?

De ventilator heeft vier snelheidsstanden: 0 (uit), 1 (laag), 2 (medium) en 3 (hoog). Gebruik de snelheidsschakelaar om de gewenste snelheid te selecteren.

Hoe activeer ik de oscillatiefunctie?

Druk op de oscillatieknop bovenop de motorbehuizing om de oscillerende functie te starten. Druk nogmaals om de oscillatie op een gewenste positie te stoppen.

Kan ik de kanteling van de ventilator kop aanpassen?

Ja, draai de kantelknop los, stel de ventilator kop in de gewenste hoek en draai de knop vervolgens vast om deze te vergrendelen.

Wat is de oververhittingsbeveiliging?

De ventilator heeft een ingebouwde thermostaat. Als de motortemperatuur de limiet overschrijdt door verstopping of andere problemen, zal de zekering automatisch de stroom uitschakelen om schade te voorkomen.

Hoe moet ik de ventilator schoonmaken?

Haal altijd de stekker uit het stopcontact voor het reinigen. Gebruik een zachte vochtige doek om de buitenoppervlakken af te vegen. Stofzuig de motorventilatie om stof te verwijderen. Gebruik geen schurende reinigingsmiddelen en laat geen water in de motorbehuizing komen.

Wat moet ik doen als de ventilator niet aangaat?

Controleer of het netsnoer is aangesloten op een werkend stopcontact. Controleer of de ventilator op een andere snelheid dan 0 (uit) is ingesteld. Als de oververhittingsbeveiliging is geactiveerd, laat de motor dan afkoelen voordat u reset (stekker eruit en er weer in). Als het probleem aanhoudt, raadpleeg dan een professional.

Kan ik zelf onderdelen van de ventilator vervangen?

Nee, probeer geen onderdelen zelf te vervangen. Als een onderdeel beschadigd is, neem dan contact op met de leverancier of een erkende reparatiedienst. De handleiding stelt dat u nooit onderdelen van de ventilator mag vervangen.

Hoe stel ik de hoogte van de ventilator in?

Draai de hoogteversteller los (linksom draaien), trek de stalen buis naar de gewenste hoogte en draai de verstelling rechtsom vast om de buis op zijn plaats te beveiligen.

Is de ventilator veilig in de buurt van kinderen?

De ventilator is uitgerust met een veiligheidsrooster om te voorkomen dat vingers erin komen. Houd echter altijd toezicht op kinderen en laat ze geen voorwerpen door het rooster steken. Zorg ervoor dat de ventilator op een stabiele ondergrond staat.

GEBRUIKSAANWIJZING EVO-16S Evolar

Handleiding statiefventilator 16" 40CM:

Installatie- en bedieningshandleiding

Evolar EVO-16S

Gebruikershandleiding Statiefventilator Evolar EVO-16S

(Lees en bewaar deze instructies zorgvuldig)

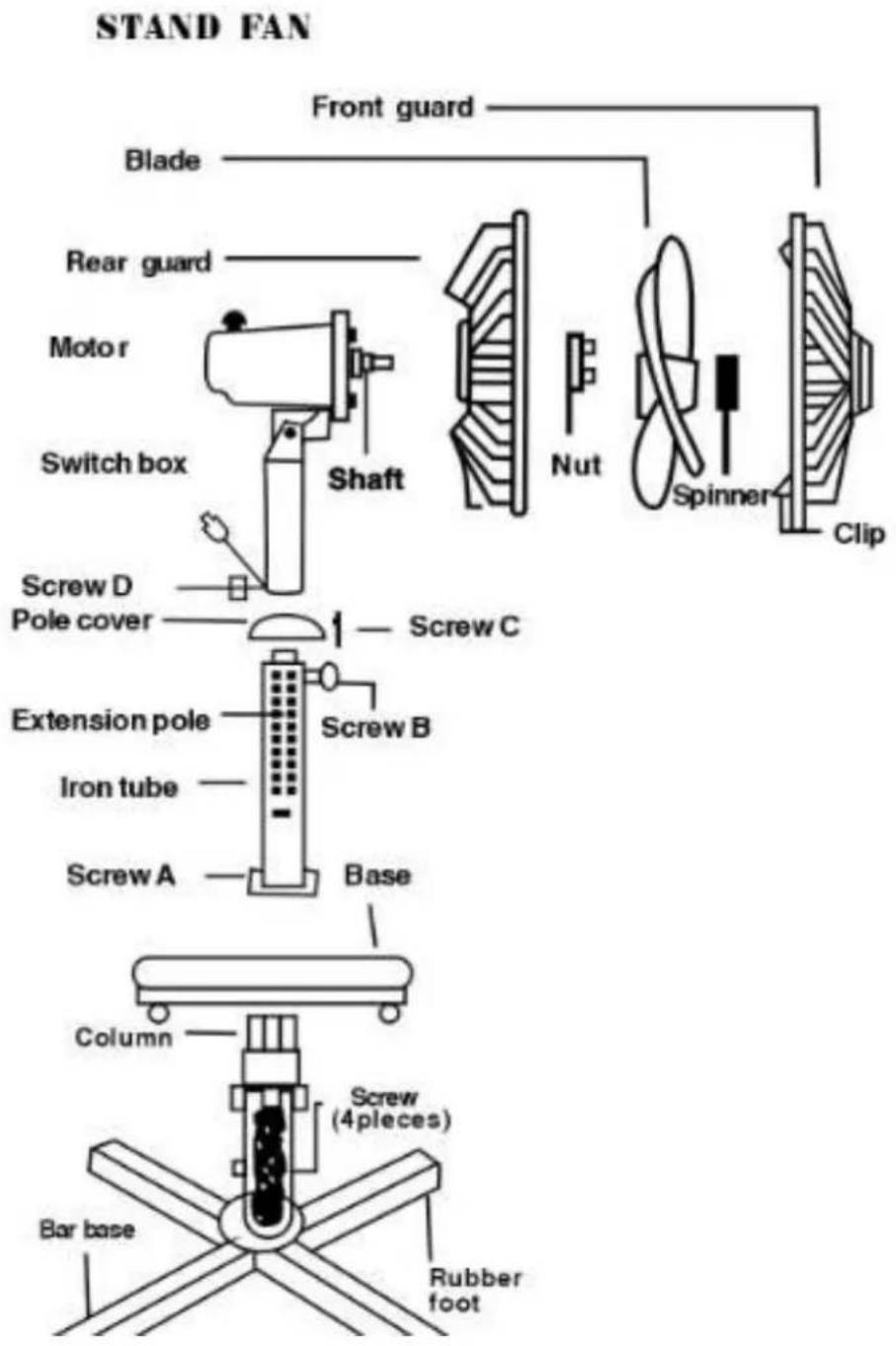

Montage schema:

Opgenomen vermogen: 40W

1. Lees de gebruikers/installatie instructies zorgvuldig door vóór gebruik.
2. Controleer de voeding met de voorgeschreven nominale spanning en frequentie van de ventilator.
3. Voer geen vingers, potloden of andere voorwerpen door het rooster wanneer de ventilator draait.
4. Haal de ventilator van de voeding af wanneer u de ventilator verplaatst.
5. Haal de ventilator van de voeding af wanneer u schoonmaakt.

BESCHERMINGSFUNCTIE OVERVERHITTING:

De ventilator is voorzien van een ingebouwde thermostaat in de motor. De zekering zal de ventilator automatisch uitschakelen wanneer de motor oververhit raakt. De plastic delen zijn door de ingebouwde temperatuurbeveiliging goed beschermd tegen vervorming en brand. Plastic stukken worden dus goed beschermd tegen uitbranden en vervorming.

MONTAGE INSTRUCTIES

BASIS EN STATIEF MONTAGE INSTRUCTIE:

1. Haal de voet en het statiefdeel uit de doos.
2. Draai de hoogteaanpassing (kolomdeel), tegen de klok in, open en trek de stalen buis uit de basis. Draai vervolgens de hoogteverstelling vast, door met de klok mee te draaien, om het uitschuifbare gedeelte vast te klemmen.
3. Plaats het uitschuifbare gedeelte (kolom) in de voet (basis), haal de schroeven uit de plastic zak en breng deze vanaf de onderkant van de voet aan op het kolomgedeelte en zet draai deze vast.
4. Pas de hoogte van het kolom aan om de ventilator te laten werken op uw gewenste hoogte.

VENTILATORGEDEELTE EN BASISDEEL MONTAGE:

Schroef de bevestigingsknop op de achterkant (aan de onderkant) van de ventilatorbehuizing los, verwijder de beschermingsmaterialen uit het gat van de ventilatorbehuizing. Plaats het basisgedeelte (kolom) in het gat van het ventilatorgedeelte en draai de bevestigingsknop op het ventilatorgedeelte vast.

MONTAGE VENTILATORBLAD EN BESCHERMKORF (GRILLEN):

1. Verwijder de spinner en de plastic moer aan de voorkant van de motoras. Draai vervolgens de plastic moer vast. (FIGUUR 1)

1. Verwijder PVC-beschermingshuls op de as. Plaats het ventilatorblad op de as. Zorg ervoor dat de borgpin in de groef van het ventilatorblad valt. Draai vervolgens de spinner tegen de klok in vast, zodat het ventilatorblad vast zit. (FIGUUR 2)

2. Houd de voorste beschermkap vast om te controleren dat het logo recht zit en de beschermkap recht gelijk zit met de achterste beschermkap. Druk vervolgens alle veiligheidsclips stevig in zodat deze op de juiste plaats vergrendelen. (FIGUUR 3)

Gebruik de standenschakelaar voor het in-/ uitschakelen en het aanpassen van de snelheid van de ventilator. Druk op de schakelaar voor de gewenste ventilatorstand in te schakelen. De ventilator heeft vier standen: 0 = uit, 1 = laag, 2 = middel, 3 = hoog (FIGUUR 4)

Om de ventilator te laten bewegen (zwenkfunctie, drukt u op de oscillatieknop. Deze knop bevindt zich aan de bovenkant van het motorhuis. Om de luchtstroom te bewegen drukt u op de oscillatieknop. U kunt de oscillatieknop omhoog klikken om de ventilator op de gewenste stand vast te zetten (FIGUUR 5)

Draai de kantelknop los, stel de ventilatorkop af in de gewenste hoek door de ventilatorkop vast te houden, draai vervolgens de knop vast. (FIGUUR 6)

De ventilator heeft weinig tot geen onderhoud nodig. Probeer de ventilator niet zelf te repareren, Als de ventilator is beschadigd of, neem dan contact op met de leverancier of een erkend reparatie bedrijf.

ONDERHOUD:

1. Haal de stekker uit het stopcontact en maak de ventilator spanningsloos voordat u de ventilator schoonmaakt, in elkaar zet of uit elkaar haalt.
2. Zorg voor voldoende luchtcirculatie naar de motor, houd de ventilatieopeningen aan de achterkant van de ventilatormotor stof en vuilvrij. U kunt een stofzuiger gebruiken om deze ventilatieopeningen te reinigen. Haal altijd de stekker uit het stopcontact voordat u de ventilator reinigt. Demonteer de ventilator niet om pluizen te verwijderen.
3. Veeg de buitenste poorten af met een zachte doek met een mild schoonmaakmiddel. Gebruik geen schurend schoonmaakmiddel of oplosmiddelen om krassen op het oppervlak te voorkomen.
4. Laat geen water of andere vloeistoffen in de motorbehuizing of andere inwendige delen van de ventilator terechtkomen.
5. Als het netsnoer is beschadigd, mag de ventilator ten alle tijden niet gebruikt worden. U dient de ventilator bij een erkend reparatiebedrijf ter reparatie worden aangeboden.
6. Vervang zelf nooit onderdelen aan de ventilator.

ONDERSTEUNING

Alle beschikbare informatie en onderdelen zijn te vinden op www.evolar.nl
