Producttype	Inbouwoven
Model	FK 1037 EN .20
Merk	Hotpoint Ariston
Afmetingen (H x B x D)	595 x 595 x 550 mm
Inbouwmaten (H x B x D)	590 x 560 x 550 mm
Gewicht	ca. 32 kg
Spanning	230 V / 50 Hz
Aansluitvermogen	ca. 3,0 kW
Energie-efficiëntieklasse	A
Verwarmingsmethoden	Boven-/onderwarmte, hetelucht, grill, hetelucht circulatie, ontdooien
Oveninhoud	65 liter
Ovontype	Multifunctioneel
Reinigingssysteem	AquaClean (stoomreiniging)
Bediening	Draaiknoppen en timer
Display	LED-display
Veiligheidsvoorzieningen	Kinderslot, veiligheidsthermostaat, koelventilator
Maximale oventemperatuur	250 °C
Accessoires	Bakplaat, grillrooster, vetvanger
Onderdelen beschikbaar	Ja (bijv. verwarmingselementen, glazen deur, ventilator)
Reparatie-index	8/10 (makkelijk te repareren)
Garantie	2 jaar wettelijk, op aanvraag uitbreidbaar

Veelgestelde vragen - FK 1037 EN .20 Hotpoint Ariston

Hoe stel ik de klok van de oven in?

Welke reinigingsmethode wordt aanbevolen?

De oven werkt niet meer. Wat kan de oorzaak zijn?

Hoe activeer ik het kinderslot?

De ovendeur sluit niet goed. Wat te doen?

Hoe vervang ik de ovenlamp?

Waarom wordt mijn gebak niet gelijkmatig bruin?

Kan ik aluminiumfolie in de oven gebruiken?

Hoe stel ik de timer in?

De ovenverlichting werkt niet. Wat kan ik doen?

GEBRUIKSAANWIJZING FK 1037 EN .20 Hotpoint Ariston

Elektrische aansluiting

Typeplaatje

Beschrijving van het apparaat, 4

Aanzichttekening

Bedieningspaneel

Starten en gebruik, 5-6

Blokkering van bedieningspaneel

De klok instellen

De timer instellen

De oven starten

Verdwijnend handvat

Herstellen fabriekswaarden

Standby

Programma's, 7-10

Handmatige kookprogramma's

Automatische kookprogramma's

De bereiding programmeren

Praktische kooktips

Kooktabel

Voorzorgsmaatregelen en advies, 11

Algemene veiligheid

Afvalverwijdering

Energiebesparing en milieubehoud

Onderhoud en verzorging, 12-13

De elektrische stroom afsluiten

Reinigen van het apparaat

De ovendeur reinigen

Vervangen van het lampje

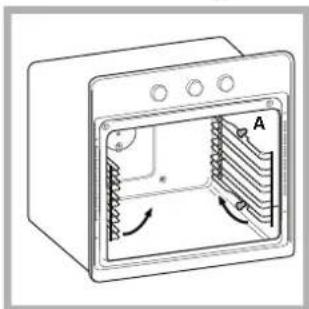

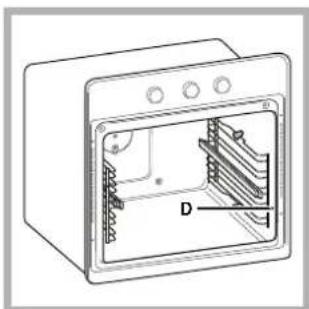

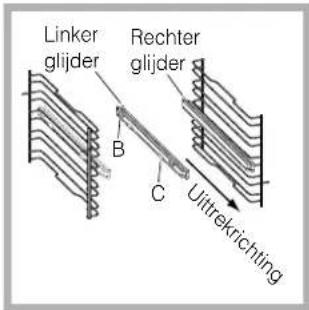

Montage van de Geleiders Kit

Storingen en oplossingen, 14

Service, 15

NL

! Bewaar dit instructieboekje zorgvuldig voor eventuele raadpleging in de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat waarschuwingen en informatie betreffende werking voorhanden blijven.

! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).

!De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn;
• in het bijzonder moet, in geval van meubels met fineer, de lijm bestand zijn tegen temperaturen van 100°C;
• voor het inbouwen van de oven, zowelonder het aanrecht (zie figuur) alsin stapelbouw, dient het meubel de volgende afmetingen te hebben:

* Alleen voor roestvrijstalen modellen

! Nadat het apparaat is ingebouwd, mag er geen contact meer mogelijk zijn met de elektrische onderdelen.

Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie.

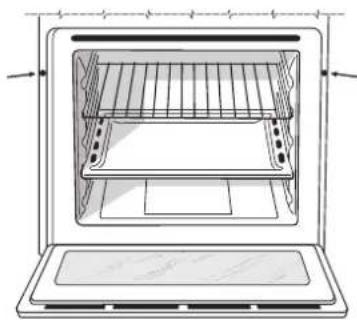

Ventilatie

Om een goede ventilatie te kunnen garanderen is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

Om het apparaat aan het keukenkastje te bevestigen:

• open de ovendeur;
• verwijder de 2 leertjes die de bevestigingsopeningen bedekken op de zijrand;
• bevestig de oven aan het meubel met behulp van de 2 houtschroeven;
• doe de leertjes die de openingen bedekken weer op hun plaats.

! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De ovens met driepolige voedingskabel functioneren met de wisselstroom, spanning en frequentie die aangegeven staan op het typeplaatje op het apparaat (zie onder).

Monteren voedingskabel

1. Licht de lipjes aan de zijkant van het deksel van
   het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zie afb.).
2. De voedingskabel in werking stellen: draai de schroef van de kabelklem en de drie schroeven van de contacten L-N- 12 los, en bevestig de draden onder de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen 12 (zie afbeelding).
3. Maak de kabel vast aan de daarvoor bestemde kabelklem.

1. Sluit het deksel van het klemmenbord.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje( zie hiernaast). Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens (bv. de achterzijde van de oven) een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en de inachtneming van de veiligheidsnormen.
Vóór het aansluiten moet u controleren dat:

• de contactdoos geaard is en voldoet aan de geldende normen;
• de contactdoos in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje (zie onder);
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje (zie onder);
• de contactdoos en de stekker van het apparaat overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten de elektrische kabel en de contactdoos gemakkelijk te bereiken zijn.

! De kabel mag niet gebogen of samengedrukt worden.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

TYPEPLAATJE
Afmetingen	breedte 43,5 cmhoogte 32 cmdiepte 41,5 cm
Inhoud	liter 58
Elektrische aansluitingen	spanning 220-240V ~ 50/60 Hz (zie typeplaatje) maximaal opgenomen vermogen 2800W
ENERGY LABEL*	Richtlijn 2002/40/EG op het etiket van elektrische ovens.Norm EN 50304Energieverbruikverklaring Klasse geforceerde convectie - verwarmingsfunctie: ECO.
	Deze apparatuur voldoet aan de volgende EU voorschriften: 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen - 2004/108/EEG van 15.12.04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.-2002/96/CE en daaropvolgende wijzigingen.- 1275/2008 standby/off mode

* Zonder uitneembare geleiders

Beschrijving van het apparaat

NL

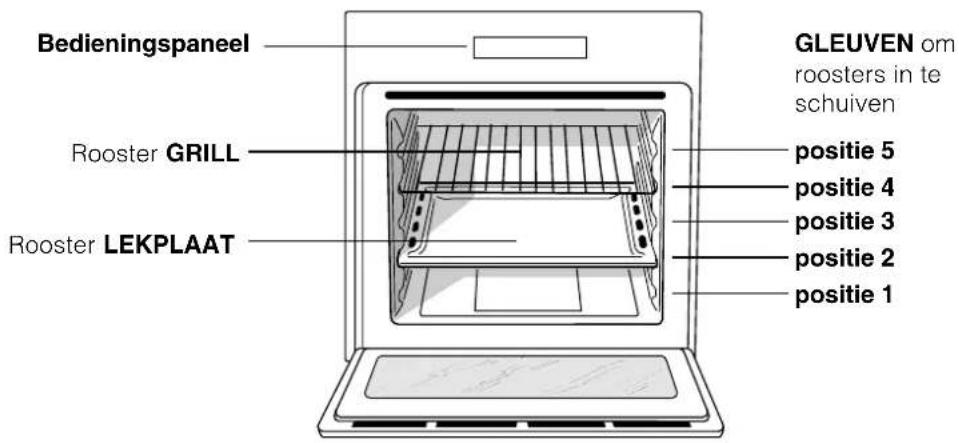

Aanzichttekening

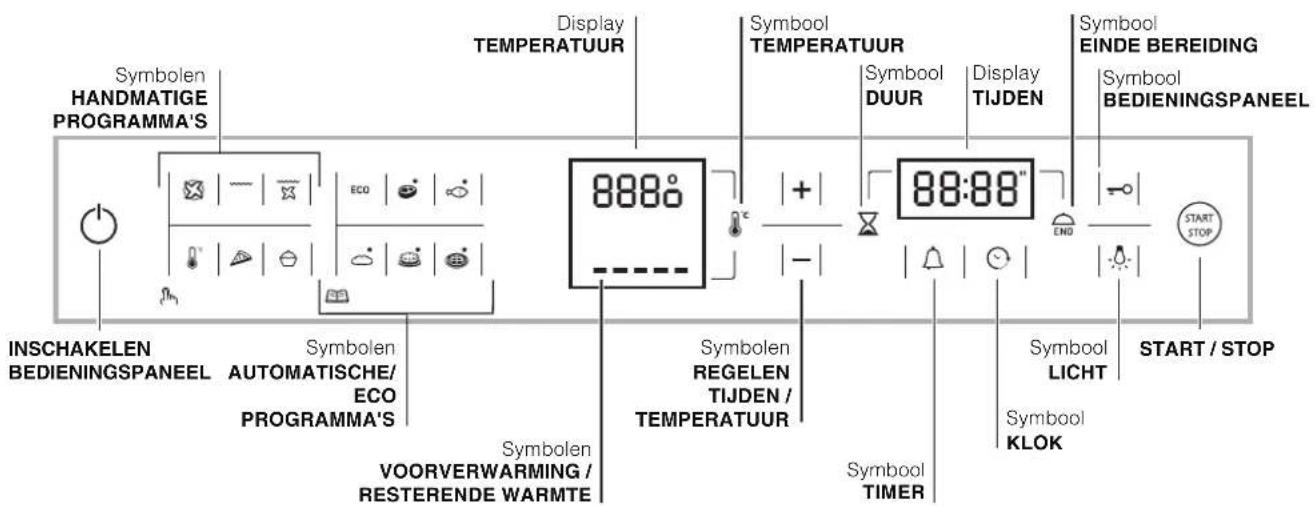

Bedieningspaneel

! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven heeft uitgeschakeld, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen.
! Om de instellingen te vergemakkelijken drukt u op de toetsen + en -: de nummers op het display zullen sneller bewegen.
! Elke instelling wordt automatisch na 10 seconden opgeslagen.
! Het is niet mogelijk de touch toetsen te activeren als u handschoenen draagt.

Enkele modellen beschikken over een scharnierensysteem waarmee de deur langzaam dichtvalt zonder dat u hem met de hand hoeft te begeleiden. Voor een juist gebruik, voor u hem sluit:

• open de deur helemaal.
• vermijd de deur met de hand te forceren.

Blokkering bedieningspaneel

! Het bedieningspaneel kan geblokkeerd worden met de oven uit, gedurende of na afloop van de bereiding en tijdens het programmeren.

Om het bedieningspaneel van de oven te blokkeren, minstens 2 seconden op toets 📄 drukken. U hoort een geluidssignaal en op het display

TEMPERATUUR verschijnt het sleutelsymbool "O—n". Het symbool - heeft aan dat de blokkering heeft plaatsgevonden.

Om de blokkering uit te schakelen drukt u nogmaals minstens 2 seconden op de toets

De klok instellen

! De klok kan alleen worden ingesteld als de oven uit is. Als de oven in de stand-by modus staat

verschijnt, als u op de toets 📊drukt, de huidige tijd. Druk hier nogmaals op om de tijd in te stellen.

Na het aansluiten op het elektrische net of na

een black-out zullen de toets 📋 en de cijfers op het display TIJDEN 10 seconden lang knipperen. Om de klok in te stellen:

1. Druk op de toets ⏻.
2. Stel de tijd in m.b.v. de toetsen + en -

3. Als u het juiste uur heeft bereikt drukt u nogmaals op de toets ⏻.

4. herhaal bovenstaande handeling voor de minuten. In het geval van een black-out moet de klok opnieuw

worden ingesteld. Het symbool ⬇ dat op het display knippert geeft aan dat de klok niet juist is ingesteld.

De timer instellen

! U kunt de timer zowel met de oven aan als met de oven uit instellen. De timer heeft geen invloed op het in- of uitschakelen van de oven.

Als de tijd verstreken is laat de timer een geluidssignaal horen dat ofwel vanzelf na 30 seconden uitgaat, of kan worden afgezet door op een willekeurige actieve toets te drukken.

De timer instellen:

1. Druk op de toets 📁.

2. Stel de gewenste tijdsduur in met de toetsen + en -.

3. Als u de juiste instelling heeft bereikt drukt u nogmaals op de toets 📄.

Het symbool 📁 geeft aan dat de timer actief is.

Om de timer te annuleren drukt u op de toets 📁 en zet u m.b.v. de toetsen + en - de tijd op 00:00. Druk nogmaals op de toets 📁.

Als het symbool 📁 uitgaat betekent dit dat de timer uitgeschakeld is.

De oven starten

1. Schakel het bedieningspaneel in door middel van de ⏻ toets. U hoort een drievoudige, stijgende toon en alle toetsen gaan een voor een aan.

2. Druk op de toets van het gewenste kookprogramma. Het display TEMPERATUUR toont:

- in het geval van een handmatige programmering, de temperatuur die bij dat programma hoort;

- "Auto" in het geval van een automatische programmering.

het display TIJDEN toont:

- in het geval van een handmatige programmering, de huidige tijd;

- de duur in het geval van een automatische programmering.

1. Druk op de toets START STOP om het koken te starten.

2. De oven begint voor te verwarmen, de aanwijzers van voorverwarming gaan naarmate de temperatuur stijgt aan.

3. Een geluidssignaal en de ontsteking van alle aanwijzers van de voorverwarming geven aan dat de voorverwarming compleet is. Zet de etenswaren in de oven

4. Tijdens het koken kunt u nog altijd:

- de temperatuur wijzigen door te drukken op de

toets 📁 en daarna op de toetsen + en - (alleen voor handmatige programmeringen);

- de duur van de bereiding programmeren ( zie Programma's);

NL

• de bereiding onderbreken door op de toets drukken. In dit geval onthoudt het apparaat de temperatuur die eventueel daarvoor is gewijzigd (alleen voor handmatige programma's).
• schakel de oven uit door 3 seconden lang te

drukken op de toets

1. Indien de stroom uitvalt en de oventemperatuur niet te laag is geworden, gaat de oven automatisch terug naar het punt waar het koken is onderbroken. De geprogrammeerde functies worden echter niet onthouden. U dient ze daarom bij het terugkeren van de stroom opnieuw te programmeren (bv.: u heeft een start van de bereiding ingesteld om 20:30. Om 19:30 vindt er een black-out plaats. Als de stroom terugkeert dient u de programmering opnieuw in te stellen).

! Bij het programma BARBECUE is geen voorverwarming voorzien.
! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen.
! Plaats de ovenschalen altijd op bijgeleverde roosters.

Ventilator

Om de oven van buiten niet te heet te laten worden, brengt een verkoelingsventilator een luchtstroom teweeg die tussen het bedieningspaneel en de ovendeur naar buiten komt, alsmede aan de onderzijde van de ovendeur.

! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld.

Ovenverlichting

Het licht gaat aan als u de ovendeur opent of op het moment dat een bereiding van start gaat. In de modellen die beschikken over een LED INSIDE zullen, bij het starten van de bereiding, alle leds op de deur aangaan voor een betere verlichting van alle bereidingsniveaus.

Met de toets -kunt u het licht op elk gewenst moment aan of uit doen.

Aanwijzers van de resterende warmte

Het fornuis is voorzien van een aanwijzer van de resterende warmte. Als de oven uit is geeft het display d.m.v. het ontsteken van de aanwijzer van "resterende warmte" aan dat de oven van binnen nog warm is. De elementen van de aanwijzer gaan een voor een uit als de temperatuur in de oven daalt.

Verdwijnend handvat

Enkele modellen beschikken over een verdwijnend handvat dat zich in de ovendeur bevindt. Met een lichte druk op de push/push opening verschijnt het handvat waarmee u de oven kunt openen of sluiten. Aan het einde van het gebruik van het handvat sluit

u het af door er licht op te drukken.

De oven kan in demomodus werken: alle verwarmingselementen worden uitgeschakeld, maar de bediening blijft actief.

Om de DEMO modus te activeren drukt u even op

de toets ⏻, daarna tegelijkertijd voor 6 seconden

op de toetsen + en - en daarna kort op de toets U hoort een geluidssignaal en op het display TEMPERATUUR verschijnt "dEon".

Om de demomodus uit te schakelen als de oven uit is, drukt u tegelijkertijd 3 seconden lang op de toets

START STOP en op de toets -. U hoort een geluidssignaal en de tekst "dEoF" verschijnt.

Herstellen fabriekswaarden

U kunt de oven terugbrengen naar de fabriekswaarden en alle gebruikersinstellingen resetten (klok en persoonlijke bereidingen). Om de oven te resetten schakelt u hem uit, drukt u tegelijkertijd 6 seconden op de toets van de eerste handmatige bereiding boven links en op de toets

Bij het herstellen van de fabriekswaarden, hoort

u een geluidssignaal. Zodra u weer op de toets drukt, keert u terug naar de eerste ontsteking.

Standby

Dit product voldoet aan de eisen die gesteld worden door de nieuwe Europese Richtlijn voor energiebesparing van apparaten in de stand-by stand. Wanneer er 30 minuten lang geen handelingen worden uitgevoerd, en er geen deurblokkering of blokkering van het bedieningspaneel is ingesteld, gaat het apparaat automatisch over naar de stand-by stand. De stand-by modus wordt weergegeven d.m.v. "Klok Toets" op een hoge verlichtingssterkte. Wanneer weer een handeling aan het apparaat wordt uitgevoerd, gaat het systeem onmiddellijk weer over naar de operationele stand.

! Om te zorgen dat de gerechten perfect krokant en zacht uit de oven komen, laat de oven het vocht dat op natuurlijke wijze uit het voedsel vrijkomt wegvloeien in de vorm van waterdamp. Op deze manier kunnen alle gerechten een optimaal kookresultaat bereiken.

! Bij elke ontsteking stelt de oven als eerste het programma van handmatige bereiding voor.

Handmatige kookprogramma's

! Alle programma's hebben een vooringestelde kooktemperatuur. Deze kan handmatig worden aangepast, en naar wens worden ingesteld tussen de 30°C en de 250°C (300°C voor het programma BARBECUE). Eventuele wijzigingen van de temperatuur worden opgeslagen en bij een volgend gebruik van het programma voorgesteld. Als de gekozen temperatuur lager is dan de interne temperatuur van de oven, toont het TEMPERATUUR display de tekst "Hot". U kunt de bereiding in ieder geval laten starten.

Programma MULTILEVEL

Alle verwarmingselementen gaan aan en de ventilator treedt in werking. Aangezien de warmte in de hele oven constant is, zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hier is het mogelijkmaximaal twee roosters tegelijk te gebruiken.

Programma BARBECUE

Het bovenste verwarmingselement gaat aan en het draaispit (waar aanwezig) begint te draaien. De hoge temperatuur en directe straling van de grill is vooral aan te raden voor gerechten die een hoge temperatuur aan de buitenkant nodig hebben. Kook met de ovendeur dicht (zie "Praktische kooktips").

Programma GRATINEREN

Het bovenste verwarmingselement gaat aan, en tijdens een deel van de cyclus ook het cirkelvormige verwarmingselement, de ventilator en het draaispit (waar aanwezig). Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de geforceerde luchtcirculatie in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant. Kook met de ovendeur dicht (zie "Praktische kooktips").

Programma's LAGE TEMPERATUUR

Deze kookfunctie is ideaal voor rijzen, ontdooien, het bereiden van yoghurt, het snel of langzaam opwarmen van gerechten en het langzaam koken

van etenswaren op lage temperatuur. De in te stellen temperaturen zijn: 40, 65, 90 °C.

Programma PIZZA

De bovenste en cirkelvormige verwarmingselementen gaan aan en de ventilator gaat draaien. Door deze combinatie van elementen wordt de oven snel warm. Indien u meerdere roosters tegelijk gebruikt moet u de gerechten halverwege de kooktijd omwisselen.

Programma GEBAK

Het achterste verwarmingselement gaat aan en de ventilator gaat werken zodat een gelijkmatige, zachte warmte wordt gecreëerd. Dit programma is aanbevolen voor het bakken van fijne gerechten (bijvoorbeeld taarten die moeten rijzen).

Programma ECO

Het achterste verwarmingselement gaat aan en de ventilator gaat werken zodat een gelijkmatige, zachte warmte wordt gecreëerd. De energiebesparende stand wordt aanbevolen voor kleine gerechten. Het is ideaal voor het opwarmen of afbakken van gerechte.

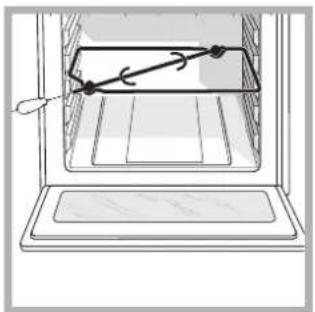

Braadspit*

Voor het activeren van het draaispit (zie afbeelding) gaat u als volgt te werk: 1. plaats de lekplaat in stand 1; 2. zet de steun van het draaispit op de 3e stand en steek de vleespen in de speciale opening achterin de oven;

1. activeer het draaispit door de programma's

of selecteren;

! Wanneer u de ovendeur opent als het programma

is gestart, zal het draaispit stoppen met draaien.

Automatische kookprogramma's

! De temperatuurtemperatuurvan de bereiding zijn vooringestedvboringestedsteem C.O.P.®C.O.P.® (Optimale Geprogrammeerde Bereiding)Optimale Geprogramm automatisch een perfect resultaat garandeert. De bereiding wordt automatisch gestopt en de oven geeft aan wanneer het gerecht gaar is. U kunt het

* Slechts op enkele modellen aanwezig.

gerecht in een koudekofudarme oven zettenwarmis oven zetcept voor BROOD:

mogelijk de duur van de bereiding, voor de start, naar smaak ±5/20 minuten te wijzigen, op basis van het gekozen programma. Als de bereiding reeds is gestart, kunt u in ieder geval de duur wijzigen. Als de wijziging wordt uitgevoerd vóór de start van het programma wordt deze opgeslagen en bij het eerstvolgende gebruik van het programma opnieuw voorgesteld. Als de interne temperatuur van de oven hoger is dan degene die wordt voorgesteld voor het gekozen programma, toont het TEMPERATUUR display de tekst "Hot" en is het niet mogelijk de bereiding uit te voeren. Wacht tot de oven afkoelt.

! Als de kookfase is bereikt laat de oven een geluidssignaal horen.

! Open de ovendeur niet om te voorkomen dat de tijdsduur en de kooktemperatuur worden ontregeld.

Programma RUND

Gebruik deze functie voor het braden van kalfs-, varkens- en lamsvlees. Plaats het gerecht in de koude oven. U kunt de gerechten eventueel ook in de warme oven plaatsen.

Programma VISFILET

Deze functie is ideaal voor het koken van kleine of middelmatige visfilets. Plaats het gerecht in de koude oven.

Programma BROOD

Gebruik deze functie voor het bakken van brood. Voor een optimaal resultaat raden wij u aan de volgende aanwijzingen nauwkeurig op te volgen:

• houdt u zich aan het recept;
• het maximum gewicht per bakplaat;
• vergeet niet 50 g (0,5 dl) koud water te gieten in de bakplaat op stand 5;

- het deeg moet circa 1 tot 1 12 uur op kamertemperatuur rijzen. De exacte duur hangt af van de kamertemperatuur. Het deeg is voldoende gerezen als het volume is verdubbeld.

1 bakplaat van 1000 g max, onderste ovenstand 2 bakplaten van 1000 g max, onderste en middelste stand

Recept voor 1000 g deeg: 600 g meel, 360 g water, 11 g zout, 25 g bakkersgist (of 2 zakjes gedroogde gist) Procedure:

- Meng het meel en het zout in een grote kom.

• Maak een kuil in het meel.

• Giet er het mengsel van water en gist in

- Kneed het geheel totdat een homogeen deeg is gevormd dat niet plakkerig is, door het deeg 10 minuten lang met de palm van de hand plat te drukken en vervolgens weer dicht te vouwen.

- Maak een bal van het deeg, doe het in een slakom en bedek het met plastic folie om te voorkomen dat de buitenkant ervan uitdroogt. Doe de slakom in de oven op de handmatige functie LAGE TEMPERATUUR op 40°C en laat het ongeveer 1 uur lang rijzen (het volume van het deeg moet verdubbelen).

- Verdeel de bal om verschillende broden te maken.

- Leg ze op ovenpapier op de bakplaat.

- Bestrooi de broden met meel.

• Maak sneden in de broden.

- Plaats het gerecht in de koude oven.

- Start het programma 📄 BROOD

- Aan het einde van de kooktijd laat u de broden rusten op een rooster totdat ze volledig zijn afgekoeld.

Programma CAKE

Deze functie is ideaal voor het bereiden van zowel taarten met bakersgist als met gedroogde gist, of zonder gist. Plaats in de koude oven. U kunt de gerechten eventueel ook in de warme oven plaatsen.

Programma VRUCHTENTAART

Deze functie is ideaal voor alle taartrecepten (die normaalgesproken aan de onderkant goed gaar moeten worden). Plaats het gerecht in de koude oven.

U kunt de gerechten eventueel ook in de warme oven plaatsen.

De bereiding programmeren

! De programmering is alleen mogelijk wanneer een kookprogramma is geselecteerd.
! Als u een kookprogramma selecteert wordt de toets ✉ geactiveerd en is het dus mogelijk de duur te programmeren. Nadat u een kookduur heeft ingesteld wordt de toets ⏚ actief, en kunt u een uitgestelde bereiding programmeren.

De duur programmeren

1. Druk op de toets ✘. De toets ✘en de cijfers op het display TIJDEN beginnen te knipperen.
2. Stel de gewenste kookduur in door middel van de toetsen + en -.
3. Als u de juiste duur heeft bereikt drukt u
   nogmaals op de toets
4. Druk op de toets START STOP om het koken te starten.
5. Als de bereiding is beëindigd verschijnt op het display TEMPERATUUR het woord "END" en hoort u een geluidssignaal.
6. B.v.: het is 9:00 uur en u programmeert een duur van 1 uur en 15 minuten. Het programma stopt automatisch om 10:15.

Programmeren van een uitgestelde bereiding

! Het programmeren van het einde van een bereiding is alleen mogelijk nadat u een kookduur heeft geselecteerd.
! Om de uitgestelde bereiding goed te programmeren is het van fundamenteel belang dat de klok goed staat.

1. Druk op de toets en volg de procedure van de duur van punt 1 t/m 3.
2. Druk op de toets en regel de eindtijd met behulp van de toetsen + en -.
3. Als u de juiste tijd van einde bereiding heeft bereikt drukt u nogmaals op de toets END.
4. Druk op de toets START STOP om de programmering te activeren.

De toetsen en knippen om de beurt om aan te geven dat er een programmering is uitgevoerd; tijdens de wachttijd, voordat de bereiding van start gaat, toont het display TIJDEN om de beurt de duur en het tijdstip van einde bereiding.

1. Als de bereiding is beëindigd verschijnt op het display TEMPERATUUR het woord "END" en hoort u een geluidssignaal.

- B.v.: het is 9:00 uur, u programmeert een duur van 1 uur en 15 minuten en de eindtijd om 12:30. Het programma zal automatisch om 11:15 beginnen.

Om een programma te annuleren drukt u op de toets

Praktische kooktips

! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: in deze standen zou de hete lucht de fijne gerechten kunnen verbranden.
! Bij de functies BARBECUE of GRATINEREN, in het bijzonder wanneer u het draaispit gebruikt, raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen.

MULTILEVEL

• Gebruik de standen 2 en 4, en plaats de gerechten die meer warmte nodig hebben op stand 2.
• Plaats de lekplaat op de onderste stand en het rooster op de hoogste.

BARBECUE

• Plaats de grill op stand 3 of 4, plaats de gerechten op het midden van de grill.
• Wij raden u aan de temperatuur op maximum te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat.

PIZZA

• Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster. Bij gebruik van de lekplaat is de bereidingstijd langer en krijgt u waarschijnlijk geen krokante pizza.
• Bij zeer gevulde pizza's raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.

Kooktabel

Programma's	Gerechten	Gewicht (kg)	Roosterstanden Aanbev		Voorverwarmen	temperatuur (°C)	Duur bereiding (minuten)
Handmatig			standaard geleiders	verschuifbare geleiders
Multilevel*	Pizza op 2 roosters(Vruchten)taarten op 2 roostersCake op 2 roosters (op iekplaat)Gebraden kip + aardappelsLamsvleesMakreelLasagneSoesjes op 3 roostersKoekjes op 3 roostersKaaskoekjes op 2 roostersHartige taarten		2 en 42 en 42 en 41 en 2/311 of 2121 en 3 en 51 en 3 en 52 en 41 en 3	1 en 31 en 31 en 31 en 311 en 2 en 41 en 31 en 3	jajajajajajajajajajajajaja	210-220180160-170200-210190-200180180-190190180210190-200	20-2530-3520-3065-7545-5030-3535-4020-2510-2020-2525-35
Barbecue*	MakreelTong on inkvisCalamari- en garnalenspiesjesKabeijauwfiletGegrilde grocentenKalfsbiefstukSaucijzenHamburgersTosti (of geroosterd brood)Kip aan het spit (indien draaispit aanwezig)Lam aan het spit (indien draaispit aanwezig)	10,70,70,70,50,80,7n° 4 of 5n° 4 of 611	4443 of 4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444	33332 of 3333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333	neeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeFee	300300300300300300300300300300300300300300300300300300300300300300300300300300300300300300300300300300	10-2010-1510-1510-1515-2010-2010-2010-123-570-8070-80
Gratineren*	Gegrilde kipInktvisKip aan het spit (indien draaispit aanwezig)Eend aan het spit (indien draaispit aanwezig)Gebraden kalls- of rundvleesGebraden varkensvleesLamsvlees	1,511,51,5111	22--222	22--2222	neeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeFee		55-6030-3570-8060-7060-7570-8040-45
Lage temperatuur*	Rijzen / ontdooienWitte meringuesVloes / Vis	--	222	111	neeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneeneehea		-8-12 ore90-180
Pizza*	PizzaFocaccia-brood	0,50,5	22	11	jaja	210-220190-200	15-2020-25
Gebak*	VruchtentaarlenVruchtentaartPlumcakeKleine cakejes op 2 roostersCakeSoesjes op 2 roostersKoekjes op 2 roostersGevulde flensjesMeringue op 2 roostersKaaskoekjes	0,510,70,70,60,70,70,80,50,5	2 of 32 of 32 of 32 of 42 of 31 on 31 on 31 on 321 on 31 on 321 on 32	1 of 21 of 21 of 21 of 21 of 21 of 31 of 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 on 21 off	180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180180 180210	25-3540-5045-5520-2535-4020-3020-2530-3518020-2520-2530-3518020-2520-2520-25

Automatisch**
Rund	Braadstukken 1 2 of 3 2 nee
Visfilet	Kabeljauw	0,4-0,5	2 of 3	2	nee
	Zeebaars	0,4-0,5	2 of 3	2	nee
	Forel	0,4-0,5	2 of 3	2	nee
Brood***	Brood (zie recept)	1 1 of	2 1 nee
Taarten	Taarten	1 2 of	3 2 nee
Vruchtentaarten	Vruchtentaarten	0,5 2 of	3 2 nee

* De kooktijden dienen slechts als indicatie en kunnen naar eigen smaak worden aangepast. De voorverwarming van de oven is door de fabriek ingesteld en kan niet handmatig worden gewijzigd.
** De duur van de automatische bereidingen is van te voren ingesteld. De waarden kunnen door de gebruiker worden aangepast, om te beginnen met de vooringestelde duur.
*** Zoals het recept aangeeft, dient u 50 gr (0,5 dl) water in de lekplaat op stand 5 toe te voegen.

! Programma ECO: Dit programma heeft langere bereidingstijden maar garandeert een aanzienlijke energiebesparing. Het is ideaal voor gerechten zoals visfilets, klein gebak en groente. Het is ook geschikt om gerechten op te warmen of bereidingen af te maken.

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheid

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.
• Maak gebruik van de handgrepen aan de zijkant van de oven om het apparaat te verplaatsen.
• Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Ieder ander gebruik (b.v.: verwarming van de vertrekken) is niet aangewezen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd en onredelijk gebruik.
• Tijdens het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur zeer heet. Raak ze niet aan en houd kinderen op een afstand.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet kunnen zijn.
• Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen.
• Plaats geen aluminiumfolie op de bodem van de oven.
• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet zou dit materiaal vlam kunnen vatten.
• Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet.
• Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

• Probeer in geval van storingen nooit zelf de interne mechanismen van het apparaat te repareren. Neem contact op met de Technische Dienst (zie Service).

• Plaats geen voorwerpen op de open ovendeur.

• Voorkom dat kinderen met het apparaat spelen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.

Afvalverwijdering

• Het verwijderen van het verpakkingsmateriaal: houd u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.
• De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (AEEA), voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om de hoeveelheid teruggewonnen en hergebruikte materialen te verhogen en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit afval apart moeten worden behandeld.
  Om meer informatie te verkrijgen betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers.

Energiebesparing en milieubehoud

• Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat de elektriciteitscentrales minder worden belast tijdens het 'spitsuur'. De optie waarmee u programma's voorprogrammeert, in het bijzonder de "uitgestelde bereiding" (zie Programma's) en de "vertraagde automatische reiniging" (zie Onderhoud en verzorging), kunnen u hierbij helpen.
• Houd bij de functies BARBECUE en GRATINEREN altijd de ovendeur dicht: u bereikt betere kookresultaten en een aanzienlijke energiebesparing (circa 10%).
• Houd de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen.
  ! Dit product voldoet aan de eisen die gesteld worden door de nieuwe Europese Richtlijn voor energiebesparing van apparaten in de stand-by stand.

Onderhoud en verzorging

NL

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

• Lichte kleurverschillen aan de voorzijde van de oven zijn te wijten aan het gebruik van verschillende materialen zoals glas, plastic en metaal.
• Eventuele schaduwpartijen, lijkend op strepen, op het glas van de ovendeur, zijn het gevolg van de weerkaatsing van het ovenlicht.
• Bij zeer hoge temperaturen wordt het email gebrandmerkt. Tijdens dit proces zouden er verschillende kleurvariaties kunnen worden gecreëerd. Dit is normaal en heeft geen enkele invloed op de werking. De randen van de dunne staalplaten kunnen niet volledig worden gelakt en kunnen dus grof lijken. Dit heeft geen enkele negatieve invloed op de anti-corrosie bescherming.

- De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen, kunnen met een spons en een neutrale zeep worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten.

- De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoel vervolgens af en droog met een zachte doek. Gebruik geen schuurmiddelen.

- De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser), met uitzondering van de geleiders.

- We raden u aan de schoonmaakmiddelen niet direct op het bedieningspaneel te spuiten maar een sponsje te gebruiken.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

De ovendeur reinigen

! Bij de modellen die uitgerust zijn met LED INSIDE kan de deur uit elkaar gehaald worden.

Reinig het glas van de deur met een spons en niet schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpe schrapertjes die het oppervlak zouden kunnen krassen waardoor als gevolg het glas zou kunnen barsten.

U kunt voor een grondige reiniging de ovendeur verwijderen:

1. open de deur volledig (zie afbeelding).
2. til de hendeltjes F die zich aan de twee scharnieren bevinden, op met behulp van een schroevendraaier en draai ze (zie afbeelding);

1. pak de deur aan de zijkanten beet en sluit hem langzaam, maar niet helemaal. Trek dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding). Zet de deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren.

Het controleren van de afdichtingen

Controleer regelmatig de staat van de afdichtingen rondom de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtstbijzijnde Technische Dienst te wenden (zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd.

Vervangen van het lampje

Voor het vervangen van het ovenlampje: 1. Verwijder het glazen lampenkapje. 2. Verwijder het lampje en vervang het met eenzelfde soort lampje: halogene lamp

spanning 230 V, vermogen 25 W, fitting G 9.

1. Doe het deksel weer op zijn plaats (zie afbeelding).

! Raak de lamp niet direct met uw handen aan.

Montage van de Geleiders Kit

Zo monteert u de geleiders:

1. Verwijder de twee draagrekken door ze uit de afstandleiders A te trekken (zie afbeelding).

1. Kies het niveau waarop u de geleiders wilt plaatsen. Plaats eerst de drukknop B op het draagrek en vervolgens de drukknop C. Let goed op de uittrekrichting van de geleider.

1. Bevestig de twee draagrekken, met de geleiders al op hun plaats, in de speciale gaten op de wanden van de oven (zie afbeelding). De gaten voor het linker draagrek bevinden zich aan de bovenkant, terwijl de gaten voor het rechter draagrek zich aan de onderkant bevinden.
2. Zet tenslotte de

draagrekken vast op de afstandleiders A.

! Plaats de geleiders nooit in stand 5.

Katalytische panelen aan de zij- en achterkant\*

Deze panelen zijn bedekt met een speciaal email dat in staat is het vet te absorberen dat vrijkomt bij het koken.

Het email is stevig genoeg om het verschuiven van de accessoires (roosters, lekplaten, etc...) te verdragen zonder erdoor beschadigd te worden. Het is geen probleem als er kleine witte vlekjes ontstaan op het oppervlak.

Het is echter beter te vermijden:

• het email met snijdende voorwerpen af te krabben (b.v. een mes);
• schoonmaak- of schuurmiddelen te gebruiken.

Storingen en oplossingen

NL

Probleem Mogelijke oorzaak Oplossing
De “Klok Toets” en de cijfers op het display knipperen.	Het apparaat is net aangesloten op het elektrische net of er heeft een black-out plaatsgevonden.	Stel de klok in.
De programmering van een bereiding is niet van start gegaan.	Er is een black-out geweest. Herhaal de programmering.
Alleen de “Klok Toets” is ingeschakeld, op een hoge verlichtingssterkte.	Het apparaat staat in de stand-by modus.	Druk op een willekeurige toets om uit de stand-by modus te treden.
Ik heb een automatisch programma gekozen. Het display toont “Hot” en de bereiding gaat niet van start.	De interne temperatuur van de oven is hoger dan die wordt aangeraden voor het gekozen programma.	Wacht tot de oven is afgekoeld.
Ik heb een geventileerde bereiding gekozen en het eten is enigszins verbrand.	Standen 1 en 5: bij deze standen is de hete lucht direct op de gerechten gericht, en zou delicate gerechten kunnen verbranden.	Het wordt aangeraden om de ovenschalen op de helft van de kooktijd te draaien.

Belangrijk:

Het apparaat is voorzien van een automatisch diagnostisch systeem dat eventuele storingen opspoort. Deze kunt u op het display aflezen met berichten zoals: "F--" gevolgd door cijfers.

In dit geval moet u de technische dienst inschakelen.

Voor u contact opneemt met de Technische Dienst:

• Controleer of u de storing niet zelf kunt oplossen;
• Start het programma opnieuw om te controleren of het probleem is opgelost;
• Als dit niet het geval is, dient u contact op te nemen met een Erkende Technische Servicedienst.

! Wendt u nooit tot niet erkende monteurs.

Dit dient u door te geven:

• Het soort storing;
• het bericht dat op het display TEMPERATUUR verschijnt
• Het model apparaat (Mod.)
  • Het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje op het apparaat.

Nederlands, 1

Deutsch, 16 Русский, 31

Türkçe, 46

Polski, 61

FK 1037 EN .20 X /HA
FK 103 EL .20 X /HA
FK 1037 EN .20 /HA
FK 103 EL .20 /HA
FK 103 ENS C X /HA
FK 103 ENS C /HA
7OFK 1039ENS C X RU/HA
7OFK 1039ENS C RU/HA
7OFK 1038 ELS C X RU/HA
7OFK 1038 ELS C RU/HA
7OFKQ 1038 ESC RU/HA
UT 103ESC X /HA
UT 103ESC /HA
FK 1032EC.20 X /HA
FK 1032EC.20 /HA
FK 1039E.20 X /HA
FK 1039E.20 /HA
FK 103EN.20 X/HA
FK 103EN.20/HA
FK 103EN C X /HA
FK 103EN C /HA
FK 103 E .20 X /HA
7OFK1039EN X RU/HA
7OFK1038EL X RU/HA
7OFKQ1038EC RU/HA
7OFK1039EL X RU/HA

Inhaltsverzeichnis

Installation, 17-18

Aufstellort
