Typ produktu	Piekarnik do zabudowy
Model	FK 1037 EN .20
Marka	Hotpoint Ariston
Wymiary (W x S x G)	595 x 595 x 550 mm
Wymiary zabudowy (W x S x G)	590 x 560 x 550 mm
Waga	ok. 32 kg
Napięcie	230 V / 50 Hz
Moc przyłączeniowa	ok. 3,0 kW
Klasa efektywności energetycznej	A
Rodzaje ogrzewania	Góra/dół, Termoobieg, Grill, Gorące powietrze, Rozmrażanie
Pojemność komory piekarnika	65 litrów
Typ piekarnika	Multifunkcyjny
System czyszczenia	AquaClean (czyszczenie parowe)
Sterowanie	Pokrętła i timer
Wyświetlacz	Wyświetlacz LED
Funkcje bezpieczeństwa	Blokada dziecięca, Termostat bezpieczeństwa, Wentylator chłodzący
Maksymalna temperatura piekarnika	250 °C
Akcesoria	Blacha do pieczenia, Ruszt grillowy, Patelnia do tłuszczu
Części zamienne dostępne	Tak (np. grzałki, drzwi szklane, wentylator)
Indeks naprawy	8/10 (łatwe do naprawy)
Gwarancja	2 lata ustawowe, możliwość przedłużenia na życzenie

Często zadawane pytania - FK 1037 EN .20 Hotpoint Ariston

Jak ustawić godzinę w piekarniku?

Jaka metoda czyszczenia jest zalecana?

Piekarnik nie grzeje. Jaka może być przyczyna?

Jak włączyć blokadę dziecięcą?

Drzwi piekarnika nie zamykają się prawidłowo. Co robić?

Jak wymienić żarówkę w piekarniku?

Dlaczego moje ciasto nie rumieni się równomiernie?

Czy mogę używać folii aluminiowej w piekarniku?

Jak ustawić timer?

Oświetlenie piekarnika nie działa. Co mogę zrobić?

INSTRUKCJA OBSŁUGI FK 1037 EN .20 Hotpoint Ariston

Podłączenie do sieci elektrycznej

Tabliczka znamionowa

Opis urządzenia, 64

Widok ogólny

Panel sterowania

Uruchomienie i użytkowanie, 65-66

Blokada elementów sterujących

Ustawianie zegara

Ustawienie minutnika

Włączanie piekarnika

Chowany uchwyt

Przywracanie ustawień fabrycznych

Standby

Programy, 67-70

Programy pieczenia ustawiane ręcznie

Programy pieczenia ustawiane automatycznie

Programowanie pieczenia

Praktyczne porady na temat pieczenia

Tabela pieczenia

Zalecenia i środki ostrożności, 71

Bezpieczeństwo ogólne

Utylizacja

Oszczędność i ochrona środowiska

Konserwacja i utrzymanie, 72-73

Odlaczanie od prądu

Czyszczenie urządzenia

Czyszczenie drzwiczek

Wymiana żarówki

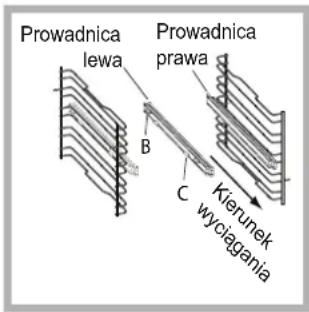

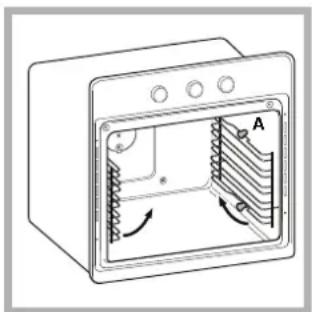

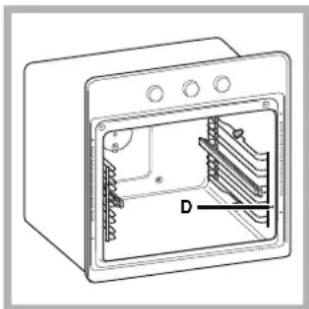

Montaż zestawu prowadnic ślizgowych

Nieprawidłowości w działaniu i sposoby ich usuwania, 74

Serwis Techniczny, 75

PL

! Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w dowolnej chwili. W razie sprzedaży, odstąpienia lub przeprowadzki należy upewnić się, czy instrukcja zostaje przekazana wraz z urządzeniem, aby nowy właściciel urządzenia mógł z niej korzystać.

! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawianie

! Opakowania nie są zabawkami dla dzieci; należy je usunąć zgodnie z normami dotyczącymi selektywnej zbiórki odpadów (patrz Zalecenia i środki ostrożności).

! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami i przez wykwalifikowany personel. Niewłaściwe podłączenie urządzenia może spowodować obrażenia osób lub zwierząt lub szkody materialne.

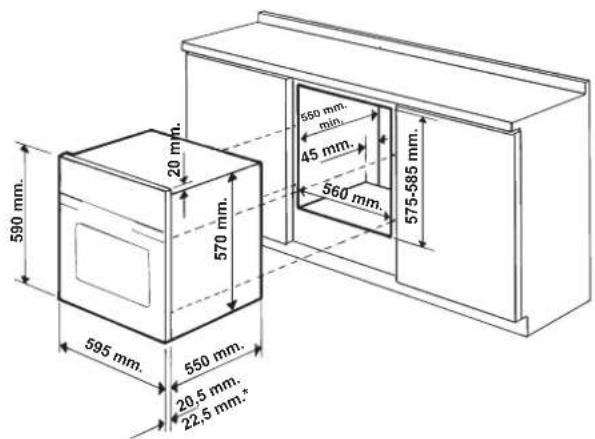

Zabudowa

W celu zagwarantowania poprawnego działania urządzenia koniecznym jest, aby mebel posiadał odpowiednie parametry:

• panele przylegające do piekarnika powinny być wykonane z materiałów odpornych na ciepło;
• w przypadku mebli z okładziną z forniru, użyty klej musi być odporny na temperaturę 100°C;
• dla zabudowy piekarnika, zarówno w przypadku zabudowy szeregowej pod blatem (patrz rysunek), jak i w słupkowej, mebel powinien posiadać następujące wymiary:

* Tylko dla modeli ze stali nierdzewnej

! Po zabudowaniu piekarnika należy upewnić się, czy uniemożliwiony jest kontakt z jego częściami elektrycznymi.

Informacje dotyczące zużycia prądu wskazane na tabliczce znamionowej oparte są na pomiarach wykonanych dla tego typu instalacji.

Obieg powietrza

Aby zapewnić odpowiedni dopływ powietrza, należy usunąć tylną ściankę komory. Najlepiej zainstalować piekarnik w taki sposób, aby opierał się on na dwóch drewnianych listwach lub na blacie z otworem co najmniej 45 x 560 mm (patrz rysunki).

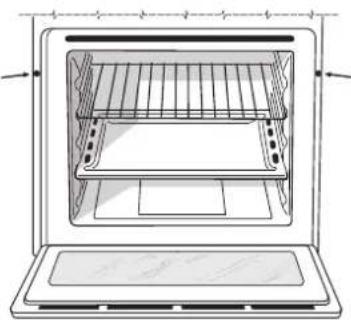

Wyśrodkowanie i zamocowanie

Aby przymocować urządzenie do mebla:

• otworzyć całkowicie drzwiczki piekarnika;
• wyjąć 2 zatyczki gumowe, które zakrywają otwory mocowania w ramie obwodowej;
• zamocować piekarnik do mebla przy użyciu 2 śrub do drewna;
• założyć z powrotem zatyczki gumowe.

! Wszystkie części, które mają zapewnić bezpieczeństwo powinny być zamocowane w taki sposób, aby nie można ich było usunąć bez użycia narzędzia.

Podłączenie do sieci elektrycznej

! Piekarniki wyposażone w trójbiegunowy przewód zasilający dostosowane są do funkcjonowania na prąd zmienny, przy napięciu i częstotliwości wskazanych na tabliczce znamionowej umieszczonej na urządzeniu (patrz poniżej).

Montaż przewodu zasilającego

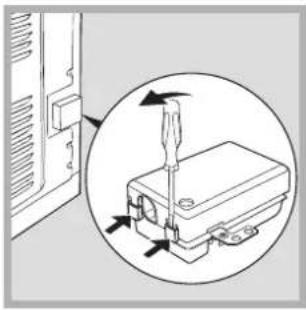

1. Otworzyć skrzynkę zaciskową podważając

śrubokrętem boczne zatrzaski pokrywy: pociągnąć i otworzyć pokrywę (patrz rysunek).

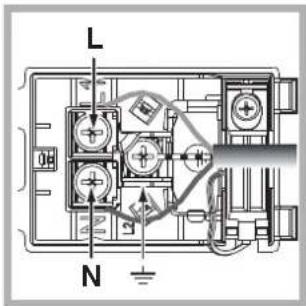

1. Zamontować przewód zasilający: odkręcić śrubę zacisku kabla oraz trzy śruby styków L-N-±, a następnie zamocować pojedyncze przewody pod głowicami śrub, zachowując kolejność kolorów niebieski (N) brązowy (L) żółto-zielony ± (patrz rysunek).

2. Zamocować przewód w odpowiednim zacisku.

3. Zamknąć pokrywę skrzynki zaciskowej.

Podłączenie przewodu zasilającego do sieci

Zamocować na przewodzie znormalizowaną wtyczkę do obciążení wskazanych na tabliczce znamionowej (patrz obok).

W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika wielobiegunowego z otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążeń i odpowiadającego obowiązującym normom (przewód uziemienia nie powinien być przerywany przez wyłącznik). Przewód zasilania powinien być umieszczony tak, aby w żadnym punkcie nie był narażony na temperaturę otoczenia przekraczającą 50° C (np. tylna ścianka piekarnika).

! Osoba instalująca urządzenie jest odpowiedzialna za jego właściwe podłączenie do prądu i zachowanie norm bezpieczeństwa.

Przed podłączeniem urządzenia należy upewnić się, czy:

• gniazdko ma właściwe uziemienie i odpowiada obowiązującym przepisom;
• gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej (patrz poniżej);
• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej (patrz poniżej);
• gniazdko jest kompatybilne z wtyczką urządzenia. W przeciwnym wypadku wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęziaczy.
  ! Po zainstalowaniu urządzenia przewód elektryczny i gniazdko powinny być łatwo dostępne.
  ! Kabel nie powinien być zginany ani ściskany.
  ! Przewód elektryczny musi być okresowo sprawdzany i wymieniany jedynie przez autoryzowanych techników (patrz Serwis Techniczny).
  ! Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych zaleceń.

TABLICZKA ZNAMIONOWA
Wymiary	szerokość 43,5 cmwysokość 32 cmgłębokość 41,5 cm
Pojemność	158
Połączenia elektryczne	napięcie 220-240 V~ 50/60 Hz(patrz tabliczka znamionowa)maksymalny pobór mocy2800 W
ENERGY LABEL*	Dyrektywa 2002/40/WE w sprawieetykiet piekarników elektrycznych.Norma EN 50304Zużycie energii deklaracjaKlasa z wymuszonym obiegiempowietrza - funkcja grzewcza:ECO
	Niniejsze urządzenie jest zgodnez postanowieniami następującychdyrektyw wspólnotowych:2006/95/EWG z dnia 12.12.2006(niskiego napięcia) z późniejszymizmianami - 2004/108/EWG zdnia 15.12.2004 (kompatybilnościelektromagnetycznej)z późniejszymi zmianami- 93/68/EWG z dnia 22.07.1993z późniejszymi zmianami -2002/96/WE z późniejszymi zmianami.- 1275/2008 standby/off mode

* Bez wyjmowanych prowadnic

PL

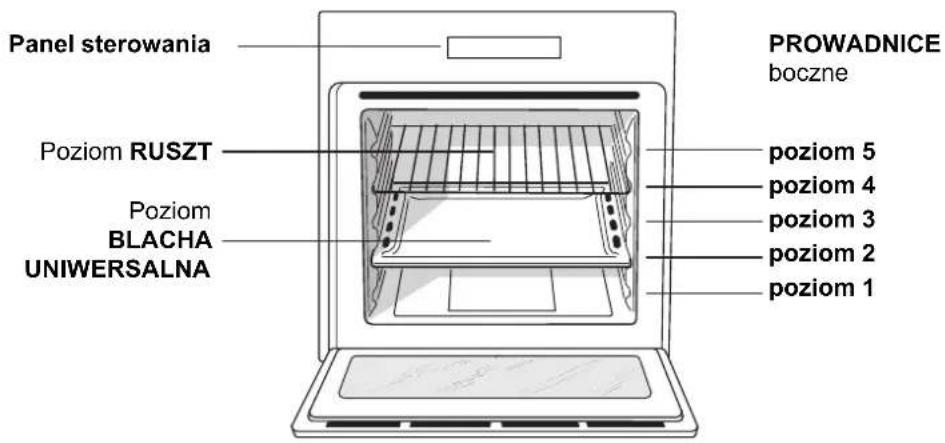

Widok ogólny

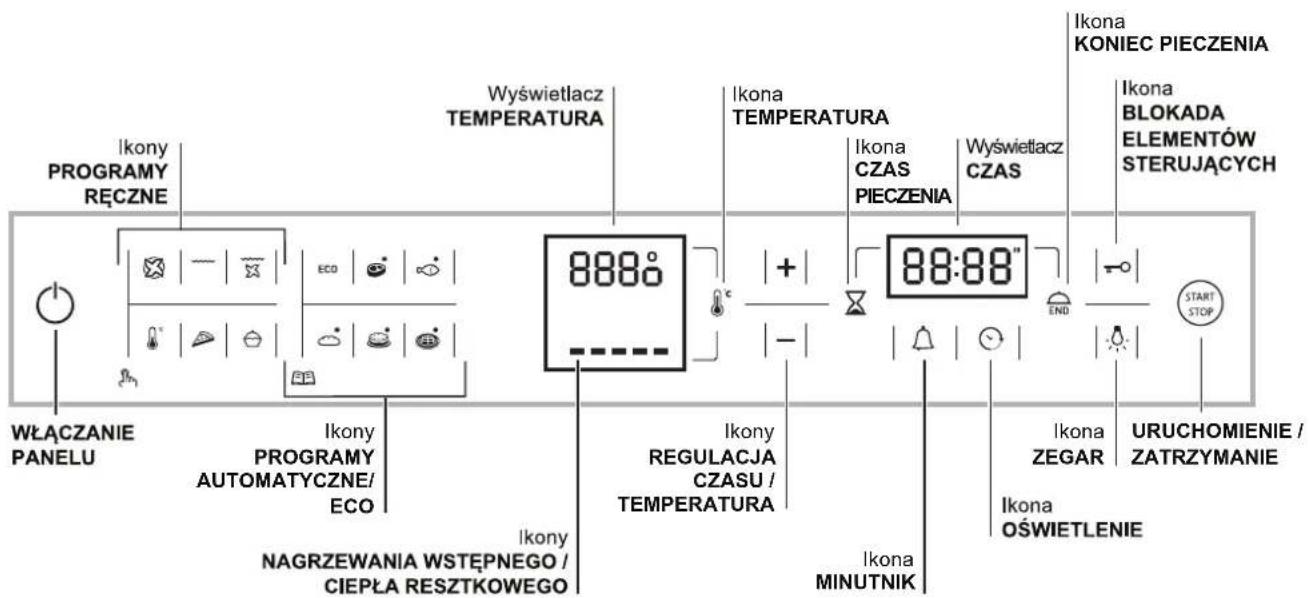

Panel sterowania

! Podczas pierwszego uruchomienia należy włączyć pusty piekarnik na przynajmniej jedną godzinę, z termostatem ustawionym na maksimum i zamkniętymi drzwiczkami. Następnie wyłączyć, otworzyć drzwiczki piekarnika i wywietrzyć pomieszczenie. Zapach, jaki się wytworzy jest skutkiem parowania substancji stosowanych w celu zabezpieczenia piekarnika.

! Dla szybkiego przesuwania przytrzymać wciśnięte przyciski + e -.
! Każde ustawienie jest zapisane automatycznie po 10 sekundach.
! Niemożliwa jest obsługa przycisków dotykowych w rękawiczkach.

Niektóre modele są wyposażone w system zawiasów, dzięki któremu drzwiczek powoli zamykają się same, bez potrzeby towarzyszenia im dłonią podczas zamykania. W celu prawidłowego użycia, przed zamknięciem:

• całkowicie otworzyć drzwiczki.
• unikać ręcznego wymuszania zamknięcia.

Blokada elementów sterujących

! Elementy sterujące można zablokować przy wyłączonym piekarniku, podczas pieczenia, po jego zakończeniu i podczas programowania.

Aby zablokować elementy sterujące piekarnikiem, należy wcisnąć przycisk —○ na co najmniej 2 sekundy. Następnie słychać sygnał akustyczny, a na wyświetlaczu TEMPERATURY pokazuje się symbol kluczyka „O—n”. Zapalona ikona —○ oznacza, że blokada jest włączona.

Aby odblokować, należy ponownie nacisnąć na 2 sekundy przycisk =0.

Ustawianie zegara

! Zegar może zostać ustawiony tylko przy wyłączonym piekarniku. Jeśli piekarnik znajduje się w trybie standby, pierwsze naciśnięcie przycisku powoduje wyświetlenie bieżącej godziny. Nacisnąć ponownie przycisk, aby ustawić godzinę.

Po podłączeniu do sieci elektrycznej lub po chwilowym braku zasilania, przycisk i cyfry na wyświetlaczu CZASY migają przez 10 sekund. W celu ustawienia zegara:

1. Nacisnąć przycisk ⏻.
2. Ustawić godzinę za pomocą przycisków + i -.
3. Po ustawieniu godziny ponownie nacisnąć klawisz
4. powtórzyć opisane powyżej czynności dla ustawienia minut.

W przypadku przerwy w dostawie zasilania konieczne jest ponowne ustawienie zegara. Migająca na wyświetlaczu ikona sygnalizuje, że zegar nie jest prawidłowo ustawiony.

Ustawianie minutnika

! Minutnik można ustawić niezależnie od tego, czy piekarnik jest wyłączony, czy też włączony. Nie kontroluje on włączenia ani wyłączenia piekarnika.

Po upływie zadanego czasu minutnik wydaje sygnał dźwiękowy, który milknie po 30 sekundach lub po wciśnięciu któregokolwiek z aktywnych przycisków. W celu ustawienia minutnika:

1. Nacisnąć klawisz 📂.
2. Ustawić żądany czas przy użyciu przycisków + i -
3. Po dokonaniu ustawień, należy ponownie nacisnąć klawisz 📂.
   Zapalona ikona sygnalizuje, że minutnik jest włączony.

Aby anulować ustawienia minutnika, należy nacisnąć przycisk i przy użyciu przycisków + i - ustawić czas na 00:00. Nacisnąć ponownie przycisk Zgaśnięcie ikony sygnalizuje, że minutnik jest wyłączony.

Włączanie piekarnika

1. Włączyć panel sterowania, naciskając przycisk ⏻. Urządzenie wydaje potrójny, wznoszący się sygnał dźwiękowy i zapalają się kolejno wszystkie przyciski.
2. Wcisnąć przycisk żądanego programu pieczenia. Na wyświetlaczu TEMPERATURA pojawia się:

- w przypadku programu ręcznego, temperatura przypisana programowi;

• „Auto” w przypadku programu automatycznego. na wyświetlaczu CZAS pojawia się:
• w przypadku programu ręcznego, bieżąca godzina;

• w przypadku programu automatycznego, czas pieczenia.

• Przycisnąć przycisk (START STOP), aby rozpocząć pieczenie.

• Piekarnik wchodzi w fazę nagrzewania wstępnego, wskaźniki nagrzewania wstępnego podświetlają się stopniowo wraz ze wzrostem temperatury.

• Sygnał dźwiękowy oraz włączenie się wszystkich wskaźników nagrzewania wstępnego sygnalizują, że wstępne nagrzewanie zostało zakończone. Do piekarnika można włożyć żywność do upieczenia
• Podczas pieczenia można zawsze:

- zmienić temperaturę naciskając przycisk 🔒, a następnie przyciski + i - (tylko w przypadku programów ręcznych);

- zaprogramować czas trwania pieczenia (patrz Programy);

- przerwać pieczenie przez naciskając przycisk W takim przypadku urządzenie zapamiętuje temperaturę ewentualnie zmienioną wcześniej (tylko w przypadku programów ręcznych).

- wyłączyć piekarnik, wciskając przycisk 📍 na 3 sekundy.

1. W przypadku przerwy w dostawie zasilania, jeśli temperatura w piekarniku nie spadła zanadto, urządzenie wyposażone jest w system ponawiający program od miejsca jego przerwania. Natomiast programy oczekujące na uruchomienie nie zostają przywrócone wraz z powrotem zasilania i należy je ponownie wprowadzić (na przykład: zaprogramowano rozpoczęcie pieczenia na godzinę 20:30. O 19:30 dochodzi do przerwy w zasilaniu. Po przywróceniu zasilania, należy ponownie przeprowadzić programowanie).

! W przypadku programu BARBECUE nie jest przewidziane wstępne nagrzewanie.

! Nigdy nie należy stawiać żadnych przedmiotów na dnie piekarnika, gdyż grozi to uszkodzeniem emalii.

! Naczynia do pieczenia stawiać zawsze na ruszcie znajdującym się w wyposażeniu piekarnika.

Chłodzenie poprzez wentylację

W celu zmniejszenia temperatury zewnętrznej wentylator chłodzący wytwarza strumień powietrza, który wychodzi między panelem sterowania a drzwiczkami piekarnika, a także w ich części dolnej.

! Po zakończeniu pieczenia wentylator pracuje dopóki piekarnik wystarczająco się nie ochłodzi.

Oświetlenie piekarnika

Oświetlenie włącza się przy otwieraniu drzwiczek lub z chwilą uruchomienia programu pieczenia.

W modelach wyposażonych w LED INSIDE po rozpoczęciu pieczenia zapalają się diody led na drzwiczkach celem lepszego oświetlenia wszystkich poziomów pieczenia.

Przycisk 🔍 pozwala na włączenie i wyłączenie oświetlenia w każdej chwili.

Wskaźniki ciepła szczątkowego

Urządzenie jest wyposażone we wskaźnik ciepła szczątkowego. Przy wyłączonym piekarniku, zapalenie się na wyświetlaczu paska “ciepła resztkowego” sygnalizuje obecność podwyższonej temperatury w komorze. Pojedyncze elementy paska gasną stopniowo wraz ze spadaniem temperatury w piekarniku.

Chowany uchwyt

Niektóre modele wyposażono w chowany uchwyt wbudowany w drzwiczki piekarnika. Wystarczy lekko

nacisnąć, a otwarcie typu push/push ułatwi zamykanie i otwieranie piekarnika. Po użyciu zamyka się poprzez lekkie naciśnięcie.

Piekarnik może pracować w trybie DEMO: wyłączone zostają wszystkie elementy grzewcze natomiast działają elementy sterowania.

W celu uruchomienia trybu DEMO należy wcisnąć

krótko przycisk ⏻, następnie przyciski + i - równocześnie przez 6 sekund, a potem wcisnąć

krótko przycisk 📋. Zostaje wydany sygnał akustyczny, a wyświetlacz TEMPERATURY pokazuje „dEon”.

Aby wyłączyć tryb DEMO, przy włączonym piekarniku, należy nacisnąć równocześnie przycisk i przycisk - przez 3 sekundy. Zostaje wydany sygnał akustyczny i wyświetla się napis "dEoF".

Przywracanie ustawień fabrycznych

Piekarnik daje możliwość przywrócenia wartości fabrycznych, poprzez co zostają zresetowane wszystkie ustawienia wybrane przez użytkownika (zegar i spersonalizowane czasy pieczenia). W celu zresetowania piekarnika należy przytrzymać wciśnięty przez 6 sekund równocześnie przycisk pierwszego pieczenia ręcznego w górze po lewej stronie i przycisk SPART STOP. Po przywróceniu ustawień fabrycznych włącza się sygnał dźwiękowy. PRzy pierwszym naciśnięciu przycisku powraca się do pierwszego włączenia.

Standby

Ten produkt spełnia wymogi nowej dyrektywy wspólnotowej dotyczącej ograniczenia zużycia energii w trybie czuwania. Jeśli przez 30 minuty nie są wykonywane żadne czynności i nie ustawiono żadnej blokady przycisków lub drzwiczek, urządzenie automatycznie przechodzi w tryb czuwania. Tryb czuwania sygnalizuje jasno świeczący „Przycisk Zegar”. Ponowne użycie urządzenia powoduje natychmiastowy powrót systemu do trybu aktywnego.

! Aby zapewnić doskonałą miękkość i chrupkość potraw, piekarnik wypuszcza - w formie pary wodnej - wilgoć pochodzącą naturalnie z gotowanej żywności. W ten sposób można uzyskać doskonale wyniki pieczenia wszystkich potraw.

! Po każdym włączeniu piekarnik proponuje pierwszy program pieczenia ustawianego ręcznie.

Programy pieczenia ustawiane ręcznie

! Wszystkie programy mają wstępnie ustawioną temperaturę pieczenia. Można regulować ją ręcznie ustawiając, wedle uznania, między 30°C a 250°C (300°C dla programu BARBECUE). Ewentualne zmiany temperatury zostaną zapisane i ponownie zaproponowane przy następnym korzystaniu z danego programu. Jeśli wybrana temperatura jest niższa od wewnętrznej temperatury piekarnika, na wyświetlaczu TEMPERATURA pojawi się napis "Hot". Mimo tego można rozpocząć pieczenie.

Program WIELOPOZIOMOWY

Uruchamiają się wszystkie elementy grzejne i zaczyna pracować wentylator. Ponieważ temperatura jest stała w całym piekarniku, powietrze piecze i rumieni żywność w sposób równomierny. Jednocześnie można używać maksymalnie dwóch półek.

Program BARBECUE

Włącza się grzejnik górny oraz rożen (jeśli jest). Wysoka temperatura jest skierowana na grill i zalecana dla potraw wymagających wysokiej temperatury na powierzchni. Podczas pieczenia należy zamykać drzwiczki piekarnika (zob. „Praktyczne porady dotyczące pieczenia”).

Program ZAPIEKANKA

Włącza się górny element grzejny i w jednej z faz cyklu również obwodowy element grzejny, uruchamia się wentylator oraz rożen (jeśli jest w danym modelu). Łączy wymuszona cyrkulację powietrza wewnątrz piekarnika z jednokierunkowym promieniowaniem cieplnym. Zapobiega to przypaleniu powierzchni potraw, zwiększając moc penetracji cieplnej. Podczas pieczenia należy zamykać drzwiczki piekarnika (zob. „Praktyczne porady dotyczące pieczenia”).

Programy NISKA TEMPERATURA

Ten tryb pieczenia umożliwia wyrastanie ciast, rozmrazanie, przygotowywanie jogurtów, szybsze lub wolniejsze podgrzewanie. Możliwe do ustawienia temperatury to: 40, 65, 90 °C.

Program PIZZA

Włączają się górny i obwodowy element grzejny oraz uruchamia się wentylator. Ta kombinacja umożliwia szybkie nagrzewanie piekarnika. W przypadku zastosowania więcej niż jednego poziomu równocześnie w połowie pieczenia należy zamienić je miejscami.

Program WYPIEK CIAST

Włącza się tylny element grzejny oraz zaczyna pracować wentylator, zapewniając delikatne i równomierne ciepło wewnątrz piekarnika. Jest to program wskazany do przygotowywania potraw delikatnych (np. ciast wymagających fazy wyrastania).

Program ECO

Włącza się element grzejny tylny oraz wentylator, gwarantując delikatny i równomierny przepływ ciepła wewnątrz piekarnika. Program o zmniejszonym zużyciu energii przeznaczony jest do pieczenia niewielkich porcji, odpowiedni do podgrzania potraw oraz do dokończenia pieczenia.

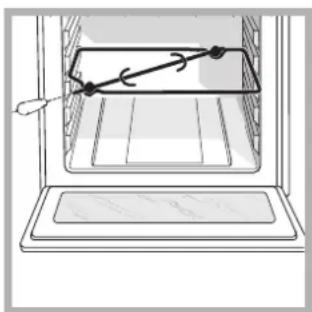

Rožen*

W celu uruchomienia rozna (zob. rysunek) należy:

1. umieścić blachę uniwersalną na poziomie 1;
2. umieścić uchwyt rozna na poziomie 3, a następnie umieścić rożen w odpowiednim

otworze znajdującym się w tylnej ścianie piekarnika;

1. uruchomić rożen wybierając programy lub

! Kiedy program ✉ jest uruchomiony, otwarcie drzwiczek powoduje zatrzymanie rożna.

Programy pieczenia ustawiane automatycznie

! Temperatura i czas trwania pieczenia są wstępnie ustawione w systemie C.O.P.® (Zaprogramowane Optymalne Pieczenie), który automatycznie gwarantuje doskonałe rezultaty. Kiedy potrawa jest upieczona, pieczenie zostaje automatycznie przerwane, o czym informuje odpowiedni sygnał dźwiękowy. Potrawy przeznaczone do pieczenia można wkładać do zimengo lub gorącego piekarnika.

* Tylko w niektórych modelach.

Możliwe jest dostosowanie czasu trwania pieczenia do własnych upodobań i zmienienie go, przed rozpoczęciem pieczenia, o ±5-20 minut w zależności od wybranego programu. Zmiana czasu trwania pieczenia jest również możliwa już po rozpoczęciu pieczenia. Jeśli jednak zmiana temperatury zostanie przeprowadzona przed uruchomieniem programu, zostanie ona zapisana i ponownie zaproponowana przy następnym korzystaniu z danego programu. Jeśli temperatura wewnątrz piekarnika jest wyższa do temperatury zaproponowanej dla wybranego programu, na wyświetlaczu TEMPERATURA pojawi się napis "Hot", a rozpoczęcie pieczenia nie będzie możliwe; należy odczekać aż piekarnik ochłodzi się.

! Po zakończeniu fazy pieczenia, piec wydaje sygnał dźwiękowy.

! Prosimy nie otwierać drzwiczek piekarnika, aby uniknąć nieprawidłowości w pomiarze czasu i temperatury pieczenia.

Program WOŁOWINA

Tę funkcję należy wykorzystywać do pieczenia cielęciny, wieprzowiny, jagnięciny. Włożyć produkt do zimnego piekarnika. Ewentualnie można je też wkładać do nagrzanego piekarnika.

Program FILET RYBNY

Funkcja ta jest odpowiednia do pieczenia małych i średnich filetów. Wkładać rybę do zimnego piekarnika.

Program CHLEB

Wykorzystywać tę funkcję do pieczenia chleba. Dla uzyskania najlepszych rezultatów zalecamy dokładne stosowanie się do poniższych wskazówek:

• postępować zgodnie z przepisem;
• nie przekraczać maksymalnego ciężaru ciasta na brytfannie;
• pamiętać o wlaniu 50 g (0,5 dl) zimnej wody na brytfannę na poziomie 5 ;
• ciasto powinno wyrastać w temperaturze pokojowej przez 1 godzinę lub 1,5 godziny, w zależności od temperatury otoczenia, praktycznie aż do podwojenia swojej objętości.

Przepis na CHLEB :

1 brytfanna na maks. 1000 g ciasta, niska półka 2 brytfanny o maks. wadze 1000 g, niska i środkowa półka

Przepis na 1000 g ciasta : 600 g mąki, 360 g wody, 11 g soli, 25 g świeżych drożdży (lub 2 torebki drożdży w proszku)

Wykonanie:

• Wymieszać mąkę z solą w dużym naczyniu.
• Rozpuścić drożdże w lekko ciepłej wodzie (około 35 stopni).
• Zrobić dołek w mące.
• Włać drożdże rozprowadzone w wodzie.
• Wyrabiać aż do uzyskania jednorodnego, lekko kleistego ciasta, ugniatając je dłonią i zagniatając przez 10 minut.

- Uformować kulę, włożyć do miski i przykryć przeźroczystą folią po to aby powierzchnia ciasta nie wyschła. Włożyć miskę do piekarnika włączonego ręcznie na NISKA TEMPERATURA - 40°C i pozostawić do wyrośnięcia na około 1 godzinę (ciasto powinno powiększyć się dwukrotnie).

• Podzielić kulę na kilka bochenków.
• Umieścić je na brytfannie wyłożonej papierem do pieczenia.
• Oprószyć bochenki mąka.
• Wykonać nacięcia na bochenkach.
• Włożyć produkt do zimnego piekarnika.
  • Włączyć pieczenie 📄 CHLEB
• Po zakończeniu pieczenia pozostawić bochenki na ruszcie aż do ich całkowitego wystygnięcia.

Program CIASTA

Ta funkcja jest idealna do pieczenia ciast, zarówno na bazie drożdży naturalnych, jak i proszku do pieczenia oraz bez tych składników. Wkładać produkty do zimnego piekarnika. Ewentualnie można je też wkładać do nagrzanego piekarnika.

Program TARTY

Ta funkcja jest idealna dla wszystkich przepisów na tarty (które zwykle wymagają dobrego upieczenia od spodu). Włożyć produkt do zimnego piekarnika. Ewentualnie można je też wkładać do nagrzanego piekarnika.

Programowanie pieczenia

! Programowanie jest możliwe jest dopiero po dokonaniu wyboru programu pieczenia.

! Po wybraniu programu pieczenia, przycisk ✘ jest aktywny i możliwe jest ustawienie czasu trwania pieczenia. Po ustawieniu czasu trwania, przycisk ✘ uaktywnia się i można zaprogramować pieczenie opóźnione.

Programowanie czasu trwania pieczenia

1. Przycisnąć przycisk ☒; przycisk ✉ numerki na wyświetlaczu CZASY będą migać.
2. Ustawić żądany czas trwania pieczenia za pomocą przycisków + i -.
3. Po dokonaniu ustawień, należy ponownie nacisnąć
   klawisz
4. Przycisnąć przycisk START STOP, aby rozpocząć pieczenie.
5. Po upływie zadanego czasu na wyświetlaczu TEMPERATURA pojawia się napis „ENDI” i wydany zostaje sygnał akustyczny.
6. Przykład: jest 9.00, a czas pieczenia zostaje zaprogramowany na 1 godzinę 15 minut. Program wyłączy się automatycznie o 10.15.

Programowanie pieczenia z opóźnieniem czasowym.

! Zaprogramowanie końca pieczenia jest możliwe dopiero po ustawieniu czasu pieczenia.
! Dla jak najlepszego wykorzystywania funkcji programowania opóźnionego, niezbędne jest, aby zegar był prawidłowo ustawiony.

1. Nacisnąć przycisk, a następnie wykonać całą procedurę od punktu 1 do 3 opisaną dla czasu trwania pieczenia.

2. Następnie wcisnąć przycisk END i ustawić godzinę zakończenia pieczenia przy użyciu przycisków + i -.

3. Po ustawieniu dokładnej godziny zakończenia pieczenia ponownie nacisnąć klawisz END.

4. Przycisnąć przycisk (START STOP), aby aktywować ustawienia.

Przyciski i migają na zmianę, sygnalizując, że przeprowadzono programowanie; podczas oczekiwania na start pieczenia, wyświetlacz CZASU wyświetla na zmianę czas trwania pieczenia oraz godzinę zakończenia pieczenia.

1. Po zakończeniu pieczenia, na wyświetlaczu TEMPERATURA pojawia się napis „END” i rozlega się sygnał dźwiękowy.

- Przykład: jest 9.00, czas pieczenia zostaje zaprogramowany na 1 godzinę 15 minut, a godzina 12:30 jako godzina zakończenia pieczenia. Program włączy się automatycznie o 11.15..

Aby anulować ustawiony program, należy nacisnąć przycisk START STOP.

Praktyczne porady dotyczące pieczenia

! Podczas pieczenia z wentylatorem nie używać pozycji 1 i 5: są wystawione na bezpośrednie działanie gorącego powietrza, co może spowodować przypalenie delikatnych potraw.
! Przy programach BARBECUE i ZAPIEKANKA, szczególnie jeśli są one wykonywane z rożnem, ustawić blachę na poziomie 1, aby zebrać pozostałości po pieczeniu (sosy i/lub tłuszcze).

WIELOPOZIOMOWE

• Używać poziomów 2 i 4, wykorzystując poziom 2 do potraw, które wymagają wyższej temperatury.
• Blachę umieścić na dole, a ruszt na górze.

BARBECUE

• Włożyć ruszt na poziom 3 lub 4, umieszczając potrawę na środku rusztu.
• Zaleca się nastawienie maksymalnej temperatury. Nie należy się niepokoić, jeśli górny grzejnik nie będzie stale włączony: jego działanie kontroluje termostat.

PIZZA

• Użyć lekkiej blachy aluminiowej, stawiając ją na ruszcie znajdującym się w wyposażeniu piekarnika. Zastosowanie blachy uniwersalnej powoduje wydłużenie czasu pieczenia, przez co trudno jest przygotować chrupiącą pizzę.
• W przypadku pizzy z dużą ilością dodatków zaleca się dodanie mozzarella dopiero w połowie pieczenia.

Tabela pieczenia

Programy Potrawy Waga		(Kg)	Poziomy		Nagrzewanie wstępne	Zalecana temperatura (°C)	Czas pieczenia (min)
Pieczenie ustawiane ręcznie.			prowadnice standardowe	prowadnice przesuwne
Wielopoziomowy*	Pizza na 2 półkach		2 i 4	1 i 3	tak	210-220	20-25
	Kruche ciasta na 2 półkach/ciasta na 2 półkach		2 i 4	1 i 3	tak	180	30-35
	Ciasto biszkoptowe na 2 półkach (na brytfannie)		2 i 4	1 i 3	tak	160-170	20-30
	Pieczony kurczak + ziemniaki	1+1	1 i 2 / 3	1 i 3	tak	200-210	65-75
	Jagnięcina	1	2	1	tak	190-200	45-50
	Makrele	1	1 lub 2	1	tak	180	30-35
	Lasagne	1	2	1	tak	180-190	35-40
	Płysie na 3 półkach		1 i 3 i 5	1 i 2 i 4	tak	190	20-25
	Herbatniki na 3 półkach		1 i 3 i 5	1 i 2 i 4	tak	180	10-20
	Słone ciastka francuskie z serem na 2 półkach		2 i 4	1 i 3	tak	210	20-25
	Słone ciasta		1 i 3	1 i 3	tak	190-200	25-35
Barbecue*	Makrele	1	4	3	nie	300	10-20
	Fiądry i mątwy	0,7	4	3	nie	300	10-15
	Szaszłyki z kalmarów i krewetek	0,7	4	3	nie	300	10-15
	Filet z dorsza	0,7	4	3	nie	300	10-15
	Grillowane warzywa	0,5	3 lub 4	2 lub 3	nie	300	15-20
	Befsztyk ciełęcy	0,8	4	3	nie	300	10-20
	Kiełbasy	0,7	4	3	nie	300	10-20
	Hamburgery	4 lub 5 szt.	4	3	nie	300	10-12
	Tosty (lub grzanki)	4 lub 6 szt.	4	3	nie	300	3-5
	Kurczak z rożna (jeśli jest w danym modelu)	1	-	-	nie	300	70-80
	Jagnięcina z rożna (jeśli jest w danym modelu)	1	-	-	nie	300	70-80
Zapiekanka*	Kurczak z rusztu	1,5	2	2	nie	210	55-60
	Mątwy	1	2	2	nie	200	30-35
	Kurczak z rożna (jeśli jest w danym modelu)	1,5	-	-	nie	210	70-80
	Kaczka z rożna (jeśli jest w danym modelu)	1,5	-	-	nie	210	60-70
	Pieczeń ciełęca lub wołowa	1	2	2	nie	210	60-75
	Pieczeń wieprzowa	1	2	2	nie	210	70-80
	Jagnięcina	1	2	2	nie	210	40-45
Niska temperatura*	Wyrastanie / rozmrażanie	-	2	1	nie	40	-
	Białe bezy	-	2	1	nie	65	8-12 ore
	Mięso / Ryby	-	2	1	nie	90	90-180
Pizza*	Pizza 0,5		2	1	tak	210-220	15-20
	Podplomyki	0,5	2	1	tak	190-200	20-25
Wypieki cukiernicze*	Ciasta kruche	0,5	2 lub 3	1 lub 2	tak	180	25-35
	Ciasta z owocami	1	2 lub 3	1 lub 2	tak	180	40-50
	Keksy	0,7	2 lub 3	1 lub 2	tak	180	45-55
	Małe ciastka na 2 półkach	0,7	2 i 4	1 i 3	tak	180-190	20-25
	Biszkopt	0,6	2 lub 3	1 lub 2	tak	160-170	35-40
	Płysie na 2 półkach	0,7	1 i 3	1 i 2	tak	180-190	20-30
	Herbatniki na 2 półkach	0,7	1 i 3	1 i 2	tak	180	20-25
	Naleśniki z farszem	0,8	2	1	tak	200	30-35
	Bezyna 2 półkach	0,5	1 i 3	1 i 2	tak	90	180
	Słone ciastka francuskie z serem	0,5	2	1	tak	210	20-25

Pieczenie ustawiane automatycznie**
Wołowina	Pieczenie 1 2 lub 3 2 nie
Filet rybny	Dorsz	0,4-0,5	2 lub 3	2	nie
	Granik	0,4-0,5	2 lub 3	2	nie
	Pstrąg	0,4-0,5	2 lub 3	2	nie
Chleb***	Chleb (patrz przepis)	1 1 lub	2 1 nie
Ciasta	Ciasta	1 2 lub	3 2 nie
Ciasta kruche	Ciasta kruche	0,5 2 lub	3 2 nie

* Wskazany czas Irwania pieczenia ma charakter orientacyjny i może być zmieniany według osobistych upodobań. Czas wstępnego nagrzewania piekarnika został ustawiony fabrycznie i nie może być zmieniony ręcznie.
** Czasy trwania pieczenia w trybie automatycznym są ustawione fabrycznie. Użytkownik może je zmieniać począwszy od wstępnie ustawionej wartości.
*** Zgodnie z przepisem na brytfannę na poziomie 5 należy włać 500g5 (dl) wody.

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Poniższe ostrzeżenia mają na celu zapewnienie bezpieczeństwa użytkowania, dlatego też należy je uważnie przeczytać.

Bezpieczeństwo ogólne

• Niniejsze urządzenie przeznaczone jest do nieprofesjonalnych zastosowań domowych.
• Nie należy instalować urządzenia poza domem, nawet, jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.
• Przenosząc urządzenie należy zawsze korzystać z odpowiednich uchwytów umocowanych po bokach piekarnika.
• Nie dotykać urządzenia, jeśli jest się na boso ani też mokrymi lub wilgotnymi rękami lub stopami.

- Urządzenie powinno być używane do celów kulinarnych wyłącznie przez osoby dorosłe i zgodnie z niniejszymi instrukcjami. Wykorzystywanie go do innych celów (np. do ogrzewania pomieszczeń) uznaje się za niewłaściwe, a tym samym niebezpieczne. Producent nie ponosi odpowiedzialności za ewentualne szkody poniesione w wyniku niewłaściwego, błędnego lub nierozsądnego użytkowania.

- Podczas użytkowania urządzenia grzejniki i niektóre części drzwiczek piekarnika stają się bardzo gorące. Nie wolno ich dotykać, a dzieci należy trzymać z dala od urządzenia.

- Uważać, aby kable zasilające innych urządzeń AGD nie dotykały rozgrzanych części piekarnika.

- Nie zatykać otworów wentylacyjnych i odprowadzających ciepło.

- Przy otwieraniu drzwiczek należy trzymać za środkową część uchwytu: po bokach może być gorący.

- Do wstawiania i wyjmowania naczyń z piekarnika używać zawsze rękawic ochronnych.

- Nie przykrywać dna piekarnika folią aluminiową.

- Nie wkładać do piekarnika materiałów łatwopalnych: jeśli urządzenie zostanie przez nieuwagę uruchomione, mogłyby one się zapalić.

- Nie należy wyjmować wtyczki z gniazdka ciągnąc za kabel: zaleca się trzymanie za wtyczkę.

- Przed przystąpieniem do czyszczenia lub konserwacji odłączyć najpierw wtyczkę od sieci elektrycznej.

- W razie uszkodzenia w żadnym wypadku nie ingerować w wewnętrzne mechanizmy urządzenia i nie próbować go samodzielnie naprawiać. Należy skontaktować się z Serwisem (patrz Serwis Techniczny).

• Nie stawiać przedmiotów na otwartych drzwiczkach piekarnika.
• Dopilnować, aby dzieci nie bawiły się urządzeniem.
• Urządzenie to nie jest przystosowane do obsługi przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia - chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo -, jak również przez osoby, które nie otrzymały instrukcji wstępnych na temat eksploatacji urządzenia.

Utylizacja

• Utylizacja materiałów opakowaniowych: zastosować się do obowiązujących norm lokalnych, dzięki czemu opakowania będzie można ponownie wykorzystać.
• Dyrektywa wspólnotowa 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) przewiduje, że sprzęt gospodarstwa domowego nie powinien być usuwany jako nieposortowane odpady komunalne. Zużyte urządzenia powinny być zbierane oddzielnie w celu optymalizacji stopnia odzysku i recyrkulacji ich materiałów składowych oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza na śmieci jest umieszczony na wszystkich produktach, aby przypominać o obowiązku selektywnej zbiórki. W celu uzyskania bliższych informacji na temat prawidłowego złomowania elektrycznych urządzeń gospodarstwa domowego, ich właściciele mogą się zwracać do właściwych służb publicznych lub do sprzedawców tych urządzeń.

Oszczędność i ochrona środowiska

• Uruchamiając piekarnik w różnych godzinach począwszy od późnego popołudnia do pierwszych godzin poranych. Opcje programowania, w szczególności tryb „opóźnione pieczenie” (patrz Programy) i „opóźnione czyszczenie automatyczne” (patrz Konserwacja i utrzymanie), pomagają zorganizować w ten sposób pracę piekarnika.
• Przy programach BARBECUE i ZAPIEKANKA zaleca się pieczenie przy zamkniętych drzwiczkach: w celu zarówno uzyskania lepszych wyników, jak i znacznej oszczędności energii (ok. 10%).
• Dopilnować, aby uszczelki były w pełni sprawne i czyste, dzięki czemu będą dobrze przylegały do drzwiczek i zapobiegną niepotrzebnym stratom ciepła.

! Ten produkt spełnia wymogi dyrektywy wspólnotowej dotyczącej ograniczenia zużycia energii w trybie czuwania.

Odlączanie od prądu

Przed przystąpieniem do prac konserwacyjnych, należy odłączyć urządzenie od sieci zasilania elektrycznego.

Czyszczenie urządzenia

• Lekkie różnice koloru przedniej strony piekarnika są spowodowane zastosowaniem różnego rodzaju materiałów: szkła, plastiku lub metalu.
• Ewentualne cienie na szybce drzwiczek, podobne do prązków, są spowodowane odbiciem światła żarówki piekarnika.
• W bardzo wysokich temperaturach emalia zostaje wypalona. Podczas tego procesu może dojść do zmian chromatycznych. Jest to normalne zjawisko, nie mające wpływu na działanie piekarnika. Krawędzie cienkich blach nie mogą być całkowicie pokryte emalią i dlatego mogą wyglądać jak w stanie surowym. Nie ingeruje to w żaden sposób w zabezpieczenie antykorozyjne.
• Części zewnętrzne emaliowane lub ze stali inox oraz uszczelki gumowe mogą być czyszczone przy pomocy gąbki nasączonej letnią wodą i neutralnym mydłem. Jeśli plamy trudno usunąć, zastosować specjalne produkty do czyszczenia. Po zakończeniu czyszczenia zaleca się dokładne spłukanie wodą i wysuszenie. Nie używać proszków ściernych ani substancji korodujących.
• Wnętrze piekarnika powinno być czyszczone po każdym użyciu, gdy jest jeszcze letnie. Użyć ciepłej wody i środka czyszczącego, spłukać i wytrzeć miękką ściereczką. Unikać środków ściernych.
• Akcesoria można myć jak zwykle naczynia, także w zmywarce, z wyjątkiem prowadnic przesuwnych.
• Zaleca się nie spryskiwać bezpośrednio panelu sterowania środkami czyszczącymi, lecz myć go nasączoną nimi gąbka
  ! Nigdy nie stosować oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

Czyszczenie drzwiczek

! W modelach wyposażonych w LED INSIDE demontaż drzwi nie jest możliwy.

Szybę drzwiczek wyczyścić przy użyciu gąbki i środków nierysujących, a następnie wytrzeć miękka ściereczką; nie używać szorstkich materiałów ścierających czy ostrych, metalowych skrobaków, które mogą porysować powierzchnię i doprowadzić do pęknięcia szyby.

Aby dokładnie wyczyścić piekarnik, można zdemontować drzwiczki:

1. całkowicie otworzyć drzwiczki (zob. rysunek);
2. przy użyciu śrubokręta podważyć i przekręcić dźwignie F umieszczone na obu zawiasach (zob. rysunek);

1. chwycić drzwiczki za obie zewnętrzne krawędzie, przymykając je powoli, lecz nie całkowicie. Następnie pociągnąć drzwiczki do siebie i wyjąć je z zawiasów (patrz rysunek). Zamontować ponownie drzwiczki wykonując czynności w odwrotnej kolejności.

Sprawdzanie uszczelek

Co pewien czas należy sprawdzać stan uszczelek wokół drzwiczek piekarnika. Gdyby okazało się, ze uszczelka jest uszkodzona należy zwrócić się do najbliższego punktu serwisowego ( patrz Serwis Techniczny ). Zaleca się nie używać piekarnika do czasu wykonania naprawy.

Wymiana żarówki

Aby wymienić żarówkę oświetlającą piekarnik:

1. Odkręcić szklaną pokrywę obudowy żarówki.
2. Wyjąć żarówkę i wymienić ją na podobną: żarówka halogenowa, napięcie 230 V, moc 25 W, gwint G 9.
3. Ponownie

założyć szklaną osłone (patrz rysunek).

! Nie dotykać palcami bańki żarówki.

Montaż zestawu prowadnic ślizgowych

Aby zamontować prowadnice ślizgowe:

1. Zdjąć obie ramy, wyjmując je z rozpórek A ( patrz rysunek ).

1. Wybrać poziom, na którym zostanie umieszczona prowadnica ślizgowa. Zwracając uwagę na kierunek wyciągania prowadnic, należy umieścić na ramie najpierw wpust B, a następnie wpust C.

1. Zamocować obie ramy wraz z zamontowanymi prowadnicami w odpowiednich otworach znajdujących się na ściankach piekarnika (patrz rysunek). Otwory dla lewej ramy znajdują się na górze,

natiomast dla prawej na dole.

1. Na końcu należy wcześniej ramy do rozpórek A.

! Prowadnic ślizgowych nie należy wkładać na poziomie 5.

Boczne panele katalityczne i panel tylny\*

Są to panele pokryte specjalną emalią, absorbującą tłuszcz, który się wytwarza podczas pieczenia.

Emalia ta jest na tyle wytrzymała, że przesuwanie różnych akcesoriów (ruszty, brytfanny, itp.) nie powoduje jej uszkodzenia. Nie należy się martwić małymi białymi śladami, które pojawiają się na jej powierzchni.

Należy jednakże unikać:

• skrobania emalii ostrymi przedmiotami (na przykład nożem);
• stosowania środków czyszczących lub ściernych.

Nieprawidłowości w działaniu i sposoby ich usuwania

PL

Usterka	Możliwa przyczyna	Środki zaradcze
„Przycisk Zegar” oraz cyfry na wyświetlaczu migają.	Urządzenia zostało przed chwilą podłączone do zasilania lub miała miejsce przerwa w dostawie prądu	Ustawić zegar.
Zaprogramowane pieczenie nie rozpoczęło się.	Doszło do przerwy w dostawie prądu.	Ponownie zaprogramować pieczenie.
Tylko „Przycisk Zegar” świeci jasno.	Urządzenie jest w stanie czuwania.	Dotknąć jakiegokolwiek przycisku, aby wyjść ze stanu czuwania.
Wybrano program automatyczny. Na wyświetlaczu pojawił się napis „Hot” i pieczenie nie rozpoczęło się.	Temperatura wewnątrz piekarnika przekracza temperaturę ustawioną dla wybranego programu.	Poczekać aż piekarnik się ochłodzi.
Wybrano pieczenie z wymuszonym obiegiem i na potrawie widoczne są przypalenia.	Poziomy 1 i 5: gorące powietrze dociera do nich bezpośrednio, co może spowodować przypalenie delikatnych potraw.	Zaleca się obrócenie brytfann w połowie pieczenia.

Uwaga:

Urządzenie wyposażone jest w system diagnostyczny do wykrywania ewentualnych usterek. Usterki sygnalizowane są na wyświetlaczu poprzez komunikaty typu: "F --", po których następuje seria cyfr.

W takich przypadkach konieczna jest interwencja serwisu technicznego.

Przed zwróceniem się do Serwisu Technicznego:

• Sprawdzić, czy usterki nie można rozwiązać samodzielnie;
• Ponownie uruchomić program, aby przekonać się, czy usterka nie ustąpiła.
• Jeśli tak się nie stało, należy skontaktować się z Autoryzowanym Serwisem Technicznym.

! Należy zwracać się wyłącznie do autoryzowanych techników.

Podać:

• Rodzaj usterki;
• komunikat widoczny na wyświetlaczu TEMPERATURA
• Model urządzenia (Mod.)
• Numer seryjny (S/N)

Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu.

PL
