Producttype	Vaatwasser
Merk	Zanussi
Model	ZDF 105
Breedte	60 cm
Hoogte	85 cm
Diepte	60 cm
Gewicht	45 kg
Energie-efficiëntieklasse	E
Capaciteit	12 couverts
Programma's	Eco 50°C, Intensief 70°C, Snel 60°C, Voorspoelen
Geluidsniveau	49 dB(A)
Waterverbruik per cyclus	9,5 liter
Stroomverbruik per cyclus	0,95 kWh
Aansluitspanning	230 V
Zekering	10 A
Wateraansluiting	Koud water
Reiniging en onderhoud	Regelmatige reiniging van de zeven, sproeiarmen en deurafdichting
Veiligheidsfuncties	Waterbeveiligingssysteem, kinderbeveiliging
Reserveonderdelen	Beschikbaar via de klantendienst of online winkels
Reparatievriendelijkheid	Modulaire opbouw, eenvoudige toegang tot hoofdcomponenten
Garantie	2 jaar (wettelijk)

Veelgestelde vragen - ZDF 105 ZANUSSI

Hoe installeer ik de vaatwasser ZDF 105?

Plaats het apparaat op de gewenste locatie, sluit de watertoevoer aan (alleen koud water) en verbind de afvoerslang met de sifon. De elektrische aansluiting gebeurt via een geaarde wandcontactdoos (230 V/10 A). Raadpleeg de bijgevoegde montagehandleiding.

Welke programma's heeft de Zanussi ZDF 105?

De vaatwasser biedt de volgende programma's: Eco 50°C (energiezuinig), Intensief 70°C (sterk vervuild servies), Snel 60°C (korte cyclus) en Voorspoelen.

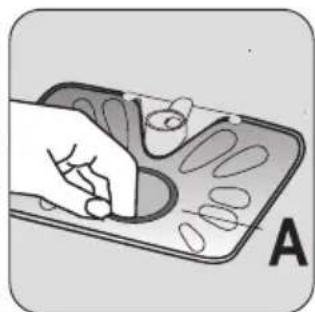

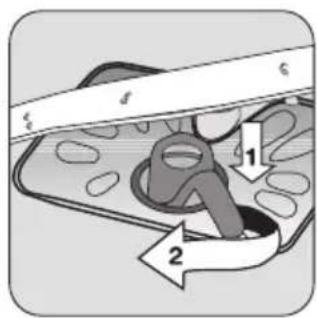

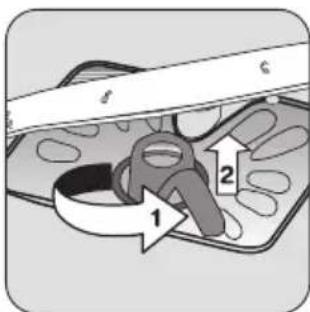

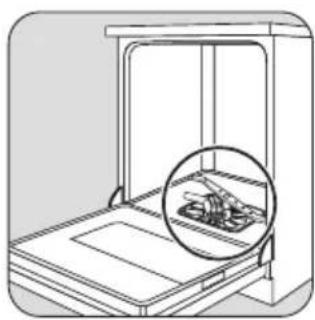

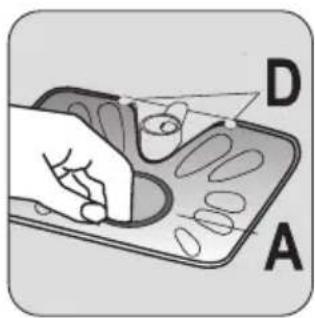

Hoe reinig ik de zeven van het apparaat?

Verwijder de onderste zeef en de fijne zeef, spoel ze af onder stromend water en borstel aanslag weg. Reinig de zeven minstens een keer per maand om verstoppingen te voorkomen.

Waarom spoelt de vaatwasser niet goed?

Mogelijke oorzaken: verstopt zeven, geblokkeerde sproeiarmen, verkeerde belading of een defecte watertoevoer. Controleer eerst de zeven en sproeiarmen. Zorg ervoor dat het servies de sproeiarmen niet blokkeert.

Hoe kan ik de waterhardheid instellen?

De Zanussi ZDF 105 heeft een ingebouwde waterontharder. De instelling gebeurt via de zoutvulindicator. De hardheid kan via de programmaverloop worden aangepast (zie gebruikshandleiding).

Wat betekenen de foutcodes op het display?

Sommige modellen tonen foutcodes zoals E1 (watertoevoer), E2 (waterafvoer) of E3 (verwarming). Schakel het apparaat uit, wacht 30 seconden en schakel het weer in. Blijft de fout? Neem dan contact op met de klantendienst.

Hoe onderhoud ik de deurafdichting?

Reinig de deurafdichting regelmatig met een vochtige doek en een mild reinigingsmiddel. Verwijder etensresten om schimmelvorming te voorkomen. Let op dat de afdichting niet scheurt.

Kan ik het apparaat zelf repareren?

Kleinere reparaties zoals het vervangen van zeven, sproeiarmen of de deurafdichting zijn met handvaardigheid mogelijk. Bij elektrische of waterdragende onderdelen (verwarming, pomp) wordt aanbevolen om de geautoriseerde klantendienst te contacteren.

Welk reinigingsmiddel moet ik gebruiken?

Gebruik gangbaar vaatwaspoeder, -poeder of -tabletten in combinatie met glansspoelmiddel en zout. Let op de doseringsaanbeveling van de fabrikant voor een optimale reiniging.

Waarom blijft er water in de vaatwasser staan?

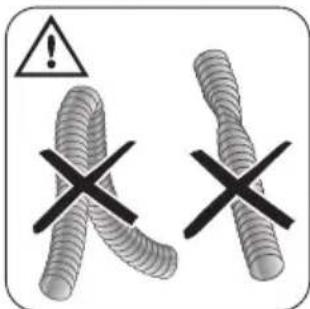

Mogelijke oorzaken: een verstopte afvoerfilter, een geknikte afvoerslang of een defecte pomp. Reinig de filter en controleer de slang. Als het probleem aanhoudt, neem dan contact op met de klantendienst.

GEBRUIKSAANWIJZING ZDF 105 ZANUSSI

NL Gebruiksaanwijzing 2
DE Benutzerinformation 17
ES Manual de instrucciones 32

Afwasmachine

Geschirrspüler

Lavavajillas

USER MANUAL

Inhoud

Veiligheidsinformatie ____ 2
Bedieningspaneel ____ 3
Afwasprogramma's ____ 4
Bediening van het apparaat ____ 5
De waterontharder instellen 6
Gebruik van zout voor de vaatwasser 7
Gebruik van glansspoelmiddel ____ 7
De vaatwasser inruimen 8
Gebruik van vaatwasmiddelen ____ 9

Een afwasprogramma selecteren en starten ____ 10
Onderhoud en reiniging ____ 11
Milieubescherming ____ 12
Problemen oplossen ____ 12
Technische gegevens ____ 14

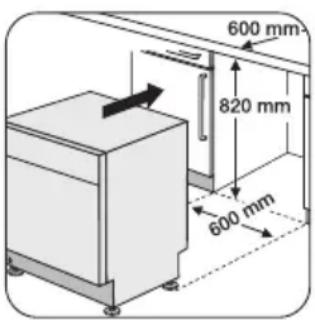

Montage 14
Aansluiting aan de waterleiding ____ 15
Aansluiting aan het elektriciteitsnet ____ 16

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishou-delijk gebruik.
• Gebruik het apparaat alleen om huishoudelijk keuken-gerei dat geschikt is voor afwasmachines, schoon te maken.
• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestekmand. Als dat niet past, leg ze dan horizontaal op het bovenrek.
• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Als u de deur opent als het apparaat in werking is, kan er hete stoom ontsnappen. Gevaar voor brandwonden.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Haal, als het afwasprogramma is afgelopen, de stekker uit het stopcontact en draai de waterkraan dicht.
• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen originele reserveonderdelen.

- Voer de reparaties niet zelf uit om letsel en schade aan het apparaat te voorkomen. Neem altijd contact op met onze service-afdeling.

Algemene veiligheid

• Mensen (met inbegrip van kinderen) met beperkte li-chamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van ie-mand die verantwoordelijk is voor hun veiligheid.
• Volg de veiligheidsinstructies van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit de afwasmachine. Er kan afwasmiddel in uw apparaat achtergebleven zijn.
• Sluit de deur altijd als u het apparaat niet gebruikt om letsel te voorkomen. Bovendien struikelt u zo niet over de deur.
• Ga niet op de open deur zitten of staan.

Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen moeten in de gaten gehouden worden om te voorkomen dat zij met het apparaat gaan spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen niet aanraken.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controleer of het apparaat niet is beschadigd tijdens het vervoer. Sluit een beschadigd apparaat niet aan. Neem, indien nodig, contact op met de leverancier.
• Verwijder de verpakking vóór de eerste ingebruikneming.
• Een gekwalificeerd en bekwaam persoon moet de elektrische installatie uitvoeren.
• Een gekwalificeerd en bekwaam persoon moet het loodgieterswerk uitvoeren.
• Wijzig de specificaties van dit product niet en verander dit product niet. Gevaar voor letsel en schade aan het apparaat.

- Het apparaat niet gebruiken:

- als de hoofdkabel of waterslangen beschadigd zijn, - als het bedieningspaneel, werkblad of plint zodanig beschadigd zijn, dat u bij het inwendige van het apparaat kan komen.

Neem contact op met onze service-afdeling.

- Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

Waarschuwing! Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

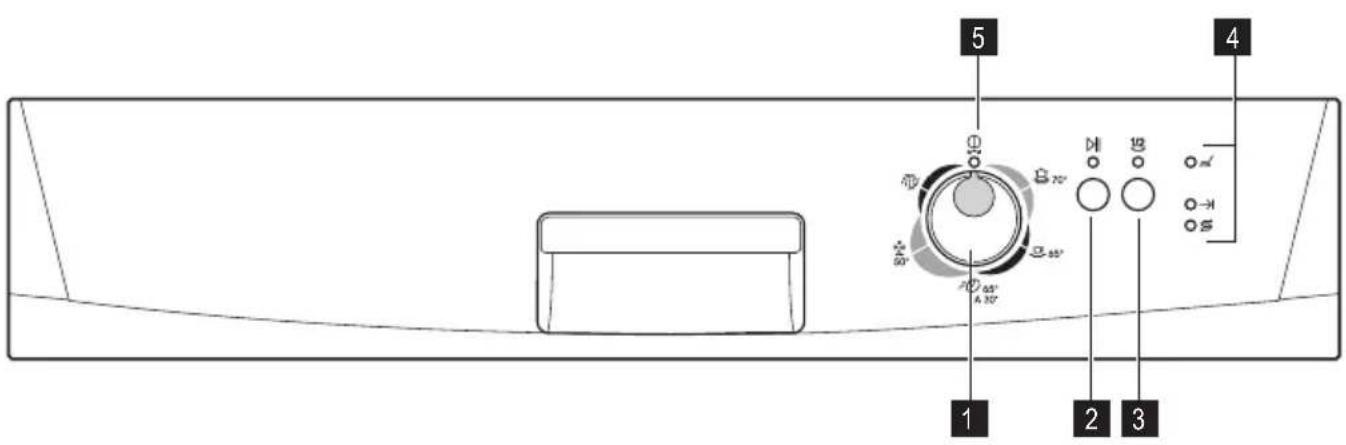

Bedieningspaneel

1 Programmaschakelaar
2 Toets start/annuleren
3 Toets halve lading
4 ndicatielampjes
5 Controlelampje Aan/uit

Indicatielampjes
	Programma bezig:– Gaat aan als u een afwasprogramma kiest.– Blijft aan gedurende het afwasprogramma.– Gaat uit aan het einde van het afwasprogramma.
End Gaat aan als een afwasprogramma is afgelopen. Hulp→I1)	functies:Niveau van de waterontharder.Er klinkt een geluidssignaal als het apparaat een storing heeft.Het lampje gaat branden wanneer het zoutreservoir bij-gevuld moet worden. Zie hoofdstuk 'Gebruik van zout voor afwasmachines'.Het indicatielampje voor zout kan, nadat u het reservoir heeft bijgevuld, nog enkele uren blijven branden. Dit heeft geen ongewenst effect op de werking van het apparaat.

1) Wanneer het zoutreservoir leeg is, gaat het bijbehorende indicatielampje niet aan als er een wasprogramma loopt.

Toets halve lading

De optie halve lading is niet beschikbaar voor alle afwasprogramma's. Zie hoofdstuk 'Afwasprogramma's'.

• Plaats de borden in het onder- en bovenrek.
• Verminder de hoeveelheid afwasmiddel als u de optie halve lading gebruikt.
• Druk de toets halve lading in om de optie in te stellen.
• Het indicatielampje halve lading gaat branden, wan- neer de optie halve lading is gekozen.

Als u de toets Halve belading indrukt, wordt de tijdsduur en het water- en energieverbruik verminderd.

Programmaschakelaar en controlelampje aan/uit

• Draai de programmaschakelaar rechtsom of linksom om een afwasprogramma te kiezen. De programma-markering op de programmaschakelaar moet overeen-komen met een van de afwasprogramma's op het bedieningspaneel.
• Het controlelampje aan/uit gaat branden (stand AAN).
• Draai, om het apparaat in de stand uit te zetten, de programmaschakelaar totdat de programmamarkering overeenkomt met het controlelampje aan/uit.
• Het controlelampje aan/uit gaat uit (positie UIT).

Afwasprogramma's

Wasprogramma's

Programma	Mate van ver-vuiling	Soort servies-goed	Beschrijving programma	Optie halve be-lading
[A370]	Sterk vervuild	Serviesgoed,bestek, pottenen pannen	VoorwasHoofdwas tot 70°C2 tussentijdse spoelgangenLaatste spoelgangDrogen	Selecteerbaar1)
	Normaal ver-vuild	Serviesgoed,bestek, pottenen pannen	VoorwasHoofdwas tot 65°C2 tussentijdse spoelgangenLaatste spoelgangDrogen	Selecteerbaar1)
[WKAS]2)	Normaal oflicht vervuild	Serviesgoed enbestek	Hoofdwas tot 65°CLaatste spoelgang	Niet selecteer-baar
(AJCK)3)	Normaal ver-vuild	Serviesgoed en bestek	VoorwasHoofdwas tot 50°C1 tussentijdse spoelgangLaatste spoelgangDrogen	Selecteerbaar4)
(BKKK)	Alles	Gedeeltelijke la-ding (later op de dag verder te vullen)	1 koude spoelgang (om te voorkomen dat voedselresten kunnen aankoe-ken).Voor dit programma hoeft geen af-wasmiddel gebruikt te worden).	Niet selecteer-baar

1) Als de optie halve lading is gekozen, wordt de voorwas overgeslagen. Gebruik geen afwasmiddel voor de voorwasfase.

2) Dit is het perfecte dagelijkse programma om een niet volledige lading te reinigen. Ideaal voor een familie van 4 personen die alleen het serviesgoed en het bestek van de ochtend- en avondmaaltijd in de machine wil laden.

3) Testprogramma voor testinstanties. Zie voor testgegevens het aparte informatieblad.

4) Als de optie halve lading is gekozen, wordt de duur van de wasfase verminderd.

Verbruikswaarden

Programma Programmaduur (bereiding in minuten)		Energieverbruik (in kWh)	Waterverbruik (in liter)
[YSWK]	85 - 95 1,8 - 2,0 22 - 25
[BHWW]	105 - 115 1,5 - 1,7 23 - 25
[KS74]	30 0,9 9
	130 - 140 1,0 - 1,2 14 - 16
[OHCZ]	12 0,1 5

De druk en de temperatuur van het water, de variations in stroomtoevoer en de hoeveelheid serviesgoed kunnen deze waarden veranderen.

Bediening van het apparaat

Zie de volgende instructies voor elke stap van de procedure:

1. Controleer of het niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.
2. Vul het zoutreservoir met zout voor afwasmachines.
3. Vul het glansmiddeldoseerbakje met glansmiddel.

4. Plaats bestek en serviesgoed in de afwasmachine.

5. Stel het juiste programma in voor het type lading en mate van vervuiling.

6. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
7. Start het afwasprogramma.

Als u afwasmiddeltabletten gebruikt, zie hoofdstuk 'Gebruik van tabletten'.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten kunnen een negatieve invloed hebben op de werking van het apparaat.

De waterhardheid wordt gemeten in de volgende gelijkwaardige schalen:

• Duitse graden (dH°).
• Franse graden (°TH).

- mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).

- Clarke.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid Instelling waterhardheid
°dH	°TH	mmol/l	Clarke	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Geen zout nodig.

U moet de waterontharder handmatig en elektronisch instellen.

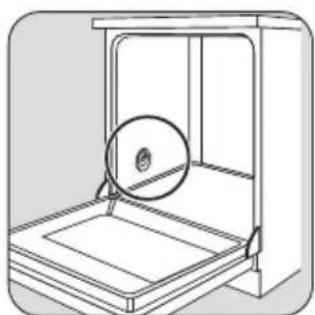

Handmatige afstelling

Het apparaat in in de fabriek ingesteld op stand 2.

Zet de schakelaar op stand 1 of 2.

De waterontharder is in de fabriek ingesteld op niveau 5.

1. Druk op de toets starten/annuleren en houd vast. Draai de programmaschakelaar rechtsom, totdat de programmamarkering overeenkomt met het eerste afwasprogramma op het bedieningspaneel.

2. Laat de toets starten/annuleren los wanneer het controlelampje aan/uit en het controlelampje starten/annuleren beginnen te knipperen.

- Tegelijkertijd knippert het controlelampje einde programma om het niveau van de waterontharder te tonen.

Voorbeeld:

5 keer knipperen, pauze, 5 keer knipperen, pauze, enz... = niveau 5

1. Druk één keer op de toets starten/annuleren om het niveau van de waterontharder met één stap te verhogen.

Het controlelampje einde programma geeft het nieuwe niveau aan.

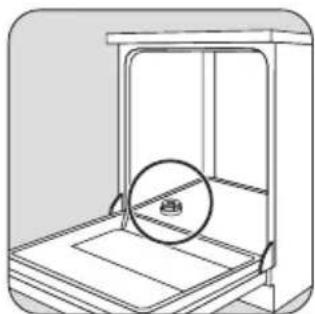

Gebruik van zout voor de vaatwasser

Let op! Gebruik alleen afwasmachinezout. Zout dat niet geschikt is voor afwasmachines, veroorzaakt schade aan de waterontharder.

Vul het zoutreservoir met 1 liter water (alleen bij het eerste gebruik)

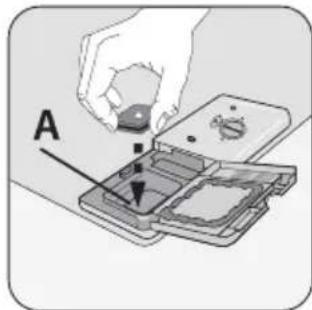

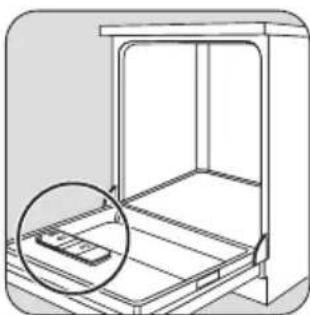

Gebruik van glansspoelmiddel

Let op! Gebruik alleen merkglansmiddelen voor afwasmachines.

Volg deze stappen om het glansmiddeldoseerbakje te vullen:

1. Draai de programmaschakelaar naar de stand uit om de bewerking op te slaan.

Het is normaal dat er water uit het zoutreservoir stroomt wanneer u zout bijvult.
Zorg dat er geen zout buiten het zoutreservoir terechtkomt. Zout dat achterblijft, beschadigt het reservoir. Aangeraden wordt een afwasprogramma direct te starten nadat u het zoutreservoir hebt gevuld. Dit voorkomt corrosie als gevolg van gemorst zout.

Wanneer u de waterontharder elektronisch instelt op niveau 1, blijft het zoutcontrolelampje niet branden.

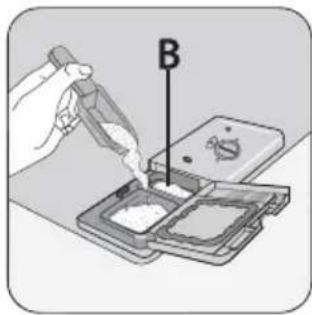

Vul bij wanneer de glans-middelindicator ( B ) helder wordt.

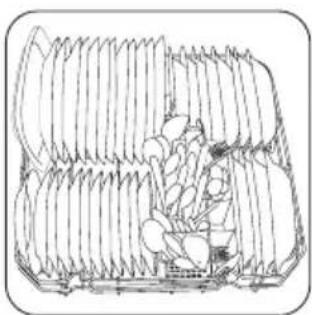

De vaatwasser inruimen

Handige aanwijzingen en tips

Let op! Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor afwasmachines.

Gebruik het apparaat niet om voorwerpen die water kunnen opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

- Volg deze stappen voordat u serviesgoed en bestek laadt:

- Verwijder alle voedselresten en vuil

- Laat aangebakken voedselresten eerst inweken.

- Volg deze stappen terwijl u serviesgoed en bestek laadt:

- Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.

- Zorg er voor dat het water niet in het reservoir of een diepe pan kan verzamelen.

- Zorg er voor dat serviesgoed en bestek niet in elkaar liggen.

- Zorg er voor dat serviesgoed en bestek elkaar niet overlappen.

– Zorg er voor dat glazen andere glazen niet aanraken.

- Leg kleine voorwerpen in de bestekmand.

Let op! Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.

De glansmiddeldosering afstellen

De glansmiddelkeuze-knop is in de fabriek ingesteld op stand 3.

Om de dosering te verhogen of te verlagen, raadpleegt u "Problemen oplossen".

- Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden. Voorwerpen van kunststof drogen niet zo goed als porselein en stalen voorwerpen. - Leg lichte voorwerpen in het bovenrek. Zorg er voor dat de voorwerpen niet verschuiven.

Let op! Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.

⚠ Waarschuwing! Sluit altijd de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk zijn.

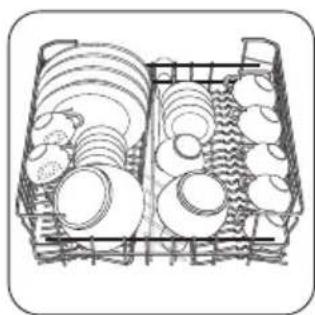

Rangschik dekschalen en grote deksels langs de rand van het onderrek.

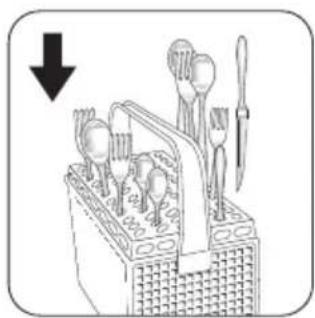

Gebruik de bestekroosters. Als de afmetingen van het bestek het gebruik van de bestekroosters voorkomen, verwijder ze dan.

Rangschik alle voorwerpen zo dat het water er aan alle kanten bij kan komen.

Klap de kopjesrekken op voor langere voorwerpen.

Plaats geen borden in de eerste drie voorste delen van het rek. Zorg ervoor dat de borden voorover kantelen.

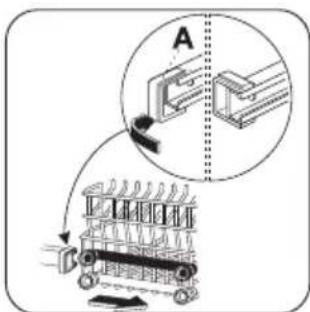

De hoogte van het bovenrek aanpassen

Als u grote borden in het onderrek plaatst, moet u eerst het bovenrek in de hoogste stand zetten.

Gebruik van vaatwasmiddelen

Gebruik alleen afwasmiddelen (poeder, vloeibaar of tablet) die geschikt zijn voor afwasmiddelen.

Volg de gegevens op de verpakking op:

• Dosering aanbevolen door de fabrikant.
• Aanbevelingen omtrent opslag.

Gebruik niet meer dan de juiste hoeveelheid afwas- middel om het milieu te sparen.

Waarschuwing! Stel de hoogte af voordat u het bovenrek gebruikt.

Maximale hoogte van borden in:

bovenrek onderrek

Bovenste stand 20 cm 31 cm

Onderste stand 24 cm 27 cm

Volg deze stappen om het bovenrek in de bovenste of onderste stand te zetten:

1. Verwijder de vergrendelingen (A) van het bovenrek.
2. Trek het rek er uit.
3. Plaats het rek in de bovenste of onderste stand.
4. Zet de vergrendelingen (A) van het bovenrek terug in hun oorspronkelijke stand.

Let op! Als het rek zich in de bovenste stand bevindt, kunt u geen kopjes op het kopjesrek plaatsen.

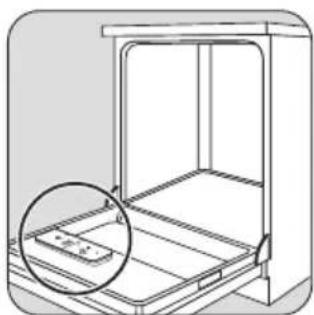

Vul het afwasmiddelbakje (A) met afwasmiddel.

4

Als u een wasprogramma gebruikt met een voorwasfase, doet u ook afwasmiddel in het voorwasdoseerbakje ( B).

5

Gebruik van afwasmiddeltabletten

Doe het afwasmiddeltablet in het afwasmiddeldoseerbakje ( A).

Afwasmiddeltabletten bevatten:

• afwasmiddel
• glansmiddel

Een afwasprogramma selecteren en starten

Volg deze stappen om een afwasprogramma in te stellen en te starten:

1. Sluit de deur.

2. Draai de programmaschakelaar om het afwasprogramma in te stellen. Zie de "Wasprogramma"-tabel.

3. Het controlelampje aan/uit gaat aan.

4. Het fasecontrolelampje voor het afwasprogramma begint te knipperen.

5. Druk op de toets starten/annuleren.

6. Het afwasprogramma start automatisch.

7. Het controlelampje start/annuleren gaat aan.
8. Wanneer het programma start, blijft alleen het controlelampje voor de lopende fase aan.

- andere schoonmaakmiddelen.

Volg deze stappen om afwasmiddeltabletten te gebruiken:

1. Zorg er voor dat de afwasmiddeltabletten geschikt zijn voor de waterhardheid in uw omgeving. Zie de instructies van de fabrikant.
2. Stel het laagste niveau in voor de waterhardheid en de glansmiddeldosering.

Het is niet nodig om het zoutreservoir en het glans-middeldoseerbakje te vullen.

Volg deze stappen als de droogresultaten niet naar wens zijn:

1. Vul het glansmiddeldoseerbakje met glansmiddel.
2. Stel de dosering van het glansmiddel in op stand 2.

Volg deze stappen om opnieuw afwasmiddelpoeder te gebruiken:

1. Vul het zoutreservoir en het glansmiddeldoseerbakje.
2. Stel de waterontharder in op het hoogste niveau.
3. Draai een wasprogramma zonder serviesgoed.
4. Stel de waterontharder af. Zie hoofdstuk 'De waterontharder instellen'.
5. Stel de glansmiddeldosering af.

Verschillende merken afwasmiddel hebben een ander oplostraject. Sommige afwasmiddeltabletten geven niet het beste reinigingsresultaat tijdens korte wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddeltabletten gebruikt om het afwasmiddel volledig te verwijderen.

Wanneer het afwasprogramma loopt, kunt u het programma niet wijzigen. Annuleer het afwasprogramma. Zie "Een afwasprogramma annuleren".

⚠ Waarschuwing! Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.
Let op! Open de deur voorzichtig. Er kan hete stoom vrijkomen.

Een afwasprogramma annuleren

- Druk op de toets starten/annuleren en houd deze ongeveer 5 seconden vast.

- Het controlelampje starten/annuleren gaat uit.

- Het fasecontrolelampje begint te knipperen.

Het afwasprogramma is geannuleerd.

Op dit punt kunt u de volgende stappen uitvoeren:

1. Schakel het apparaat uit.

2. Stel een nieuw afwasprogramma in.

Vul het afwasmiddeldoseerbakje met afwasmiddel voordat u een nieuw afwasprogramma instelt.

Een afwasprogramma onderbreken

Open de deur.

- Het programma stopt.

Sluit de deur.

Onderhoud en reiniging

- Het programma gaat verder vanaf het punt dat het was onderbroken.

Einde van het afwasprogramma

Schakel het apparaat in deze omstandigheden uit:

- Het apparaat stopt automatisch.

- Het controlelampje Einde gaat aan.

Laat de deur enkele minuten op een kier staan voor betere droogresultaten. Haal de machine daarna pas leeg.

Laat het serviesgoed afkoelen voordat u het uit de afwas-machine haalt. Hete borden beschadigen sneller.

De lading verwijderen

- Verwijder eerst voorwerpen van het onderrek en dan van het bovenrek.

- Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Waarschuwing! Schakel het apparaat uit voordat u de filters schoon maakt.

De filters reinigen

Belangrijk! Gebruik het apparaat niet zonder filters. Zorg er voor dat de filters juist zijn geplaatst. Onjuiste plaatsing veroorzaakt slechte wasresultaten en schade aan het apparaat.

Maak de filters A, B en C schoon onder stromend water.

Draai, om de filters B en C te verwijderen, het handvat een kwartslag naar links.

Verwijder het platte filter A uit de bodem van het ap- paraat.

Plaats het platte filter A terug in de bodem van het apparaat. Plaats het platte filter juist terug onder de twee geleiders D.

Zet het filtersysteem op zijn plaats. Draai, om het filtersysteem te vergrendelen, het handvat naar rechts totdat het op zijn plaats vastklikt.

Belangrijk! Verwijder de sproeiarmen niet.

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Problemen oplossen

Het apparaat start of stopt niet tijdens de werking. Als er een storing is, probeer dan eerst het probleem zelf op te lossen. Als u het probleem zelf niet kunt oplossen, neem dan contact op met de klantenservice.

Als de openingen in de sproeiarmen verstopt raken, verwijdert u de achterblijvende delen met een coctailprik-kertje.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale afwasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloroethyleen enz).

Voorzorgsmaatregelen bij vorst

Let op! Installeer het apparaat niet op een plek waar de temperatuur onder de 0 °C komt. De fabrikant is verantwoordelijk voor schade door vorst.

Als dit niet mogelijk is, leeg het apparaat en sluit de deur. Haal de watertoevoerslagn los en verwijder het water in de watertoevoerslang.

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afval-dienst.

Waarschuwing! Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker uit het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooi ze weg.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat insluiten en zo hun leven in gevaar brengen.

Let op! Schakel het apparaat uit en voer de hieronder voorgestelde corrigerende handelingen uit.

Storingscode en storing Mogelijkeoorzaak en oplossing
• continu knipperen van het controle-lampje starten/annuleren• 1 keer knipperen van het controlelamp-je EindeDe afwasmachine wordt niet gevuld met water	• De waterkraan is verstopt of aangezet met kalkaanslag.Maak de waterkraan schoon.• De waterkraan is dicht.Draai de waterkraan open.• Het filter in de watertoevoerslang is geblokkeerd.Maak het filter schoon.• De aansluiting van de watertoevoerslang is niet juist. De slang kan geknakt of ingedeukt zijn.Zorg er voor dat de aansluiting juist is.
• continu knipperen van het controle-lampje starten/annuleren• 2 keer knipperen van het controlelamp-je einde programmaHet afwaswater wordt niet afgevoerd	• De gootsteenafvoer is geblokkeerd.Ontstop de gootsteenafvoer.• De aansluiting van de waterafvoerslang is niet juist. De slang kan geknakt of ingedeukt zijn.Zorg er voor dat de aansluiting juist is.
Het programma begint niet • De deur van het apparaat is niet gesloten.Sluit de deur.• De stekker zit niet in het stopcontact.Steek de stekker in het stopcontact.• De zekering in de meterkast is doorgebrand.Vervang de zekering.

Sluit het apparaat aan na de controle. Het programma gaat verder vanaf het punt waar het was onderbroken. Als de storing zich opnieuw voordoet, neemt u contact op met de service-afdeling.

Voor andere, niet in de bovenstaande tabel beschreven storingscodes dient u ook contact op te nemen met onze service-afdeling.

Deze gegevens zijn nodig om u snel en correct te kunnen helpen:

• Model (Mod.)
  • Productnummer (PNC)
• Serienummer (S.N.)

Zie voor deze gegevens het typeplaatje.

Schrijf de benodigde gegevens hier op:

Modelbeschrijving : ......

Productnummer : ......

Serienummer : ......

De schoonmaakresultaten zijn slecht

De borden zijn niet schoon	Het geselecteerde afwasprogramma is niet geschikt voor het type lading en mate van vervuiling.De rekken zijn niet goed ingedeeld, zodat het water er niet aan alle kanten bij kan.De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.De filters zijn vuil of niet juist geplaatst.Er is te weinig of geen afwasmiddel gebruikt.
De schoonmaakresultaten zijn slecht
Er zitten kalkresten op de borden	Het zoutreservoir is leeg.De waterontharder is ingesteld op het verkeerde niveau.De dop van het zoutreservoir zit niet goed dicht.
Het serviesgoed is nat en dof	Er is geen glansmiddel gebruikt.Het glansmiddeldoseerbakje is leeg.
De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem	Verminder de glansmiddeldosering.
Opgedroogde waterdruppels op de glazen en de borden	Verhoog de dosering van het glansmiddel.Het afwasmiddel kan de oorzaak zijn.

Technische gegevens

Afmetingen Breedte		60 cm
	Hoogte	85 cm
	Diepte	61 cm
Elektrische aansluiting - Voltage - Totale vermogen - Zekering	Informatie over de elektrische aansluiting is te vinden op het typeplaatje aan de binnenrand van de deur van de afwasmachine.
Leidingwaterdruk Minimaal	Maximaal	0,05 MPa (0,5 bar)0,8 MPa (8 bar)
Capaciteit 12 couverts

Montage

Waarschuwing! Zorg er voor dat de stekker uit het stopcontact is gehaald tijdens de installatie.

Plaatsing onder een aanrecht

Zet het apparaat naast een waterkraan en een afvoer. Verwijder het werkblad van de afwasmachine om het onder een aanrecht of een keukenwerkblad te installeren. Zorg er voor dat de afmetingen van de opening overeenkomen met de gegeven afmetingen.

1

Aansluiting aan de waterleiding

Watertoevoerslang

Sluit het apparaat aan een hete (max. 60°) of koude watertoevoer aan.

Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hete water door alternatieve, mili-euvriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind).

Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4".

Let op! Gebruik geen aansluitslangen van een oud apparaat.

De waterdruk moet zich binnen de grenzen bevinden (zie hoofdstuk "Technische gegevens"). Zorg er voor dat uw waterleidingbedrijf u de gemiddelde leidingwaterdrukwaarden in uw omgeving geeft.

Zorg er voor dat er geen deuken in de watertoevoerslang zitten en dat de slang niet is geknakt of ingedeukt.

Draai de toevoerslang naar links of rechts voor de installatie. Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen.

Let op! Sluit het apparaat niet aan nieuwe leidingen aan of aan leidingen die lang niet zijn gebruikt. Laat water enkele minuten stromen en sluit dan de perslang pas aan.

Installeer het werkblad op het apparaat als u de afwas-machine wilt gebruiken als een vrijstaand apparaat. De sokkel van vrijstaande apparaten is niet verstelbaar.

Het apparaat waterpas afstellen

Zorg er voor dat het apparaat waterpas staat, zodat de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat, mag de deur de zijkanten van het keukenkastje niet raken. Als de deur niet juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat.

Afvoerslang

Sluit de waterafvoerslang aan op een sifon onder de gootsteen.

De binnendiameter mag niet kleiner zijn dan de diameter van de slang.

Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan niet verwijdert, kunnen voedselresten een verstopping in de slang veroorzaken.

Let op! Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.

Aansluiting aan het elektriciteitsnet

Waarschuwing! De fabrikant is niet verantwoordelijk, als u deze veiligheidsmaatregelen opvolgt.

Aard het apparaat volgens de veiligheidsmaatregelen. Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier. Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand.

Vervang de hoofdkabels niet zelf. Neem contact op met de service-afdeling.

Zorg er voor dat de stekker toegankelijk is na de installatie.

Trek niet aan de kabel om het apparaat los te halen. Trek altijd aan de stekker zelf.

Inhalt

Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de 'webwinkel' op: www.zanussi.nl
