ZDF 105 - Geschirrspüler ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	Zanussi
Modell	ZDF 105
Breite	60 cm
Höhe	85 cm
Tiefe	60 cm
Gewicht	45 kg
Energieeffizienzklasse	E
Fassungsvermögen	12 Maßgedecke
Programme	Eco 50°C, Intensiv 70°C, Schnell 60°C, Vorspülen
Geräuschpegel	49 dB(A)
Wasserverbrauch pro Zyklus	9,5 Liter
Stromverbrauch pro Zyklus	0,95 kWh
Anschlussspannung	230 V
Absicherung	10 A
Wasseranschluss	Kaltwasser
Reinigung und Pflege	Regelmäßige Reinigung der Siebe, Sprüharme und Türdichtung
Sicherheitsfunktionen	Wasserschutzsystem, Kindersicherung
Ersatzteile	Verfügbar über den Kundendienst oder Online-Shops
Reparaturfreundlichkeit	Modularer Aufbau, einfacher Zugang zu Hauptkomponenten
Garantie	2 Jahre (gesetzlich)

Häufig gestellte Fragen - ZDF 105 ZANUSSI

Wie installiere ich den Geschirrspüler ZDF 105?

Stellen Sie das Gerät an den gewünschten Ort, schließen Sie den Wasserzulauf an (nur Kaltwasser) und verbinden Sie den Ablaufschlauch mit dem Siphon. Der elektrische Anschluss erfolgt über eine geerdete Steckdose (230 V/10 A). Beachten Sie die beiliegende Aufbauanleitung.

Welche Programme hat der Zanussi ZDF 105?

Der Geschirrspüler bietet folgende Programme: Eco 50°C (energiesparend), Intensiv 70°C (stark verschmutztes Geschirr), Schnell 60°C (kurzer Zyklus) und Vorspülen.

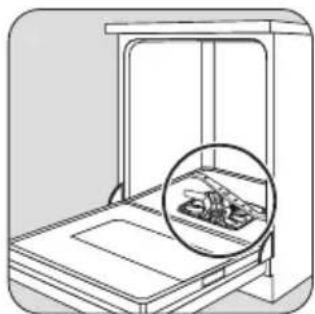

Wie reinige ich die Siebe des Geräts?

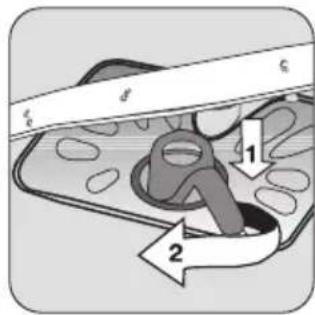

Entfernen Sie das untere Sieb und das Feinsieb, spülen Sie sie unter fließendem Wasser ab und bürsten Sie Ablagerungen weg. Reinigen Sie die Siebe mindestens einmal im Monat, um Verstopfungen zu vermeiden.

Warum spült der Geschirrspüler nicht richtig?

Mögliche Ursachen: verstopfte Siebe, blockierte Sprüharme, falsche Beladung oder ein defekter Wasserzulauf. Überprüfen Sie zuerst die Siebe und Sprüharme. Stellen Sie sicher, dass das Geschirr nicht die Sprüharme blockiert.

Wie kann ich den Wasserhärtegrad einstellen?

Der Zanussi ZDF 105 hat einen eingebauten Wasserenthärter. Die Einstellung erfolgt über die Salznachfüllanzeige. Die Härte kann über den Programmablauf angepasst werden (siehe Bedienungsanleitung).

Was bedeuten die Fehlercodes auf dem Display?

Einige Modelle zeigen Fehlercodes wie E1 (Wasserzulauf), E2 (Wasserablauf) oder E3 (Heizung). Schalten Sie das Gerät aus, warten Sie 30 Sekunden und schalten Sie es wieder ein. Bleibt der Fehler, kontaktieren Sie den Kundendienst.

Wie pflege ich die Türdichtung?

Reinigen Sie die Türdichtung regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel. Entfernen Sie Speisereste, um Schimmelbildung zu verhindern. Achten Sie darauf, dass die Dichtung nicht einreißt.

Kann ich das Gerät selbst reparieren?

Kleinere Reparaturen wie der Austausch von Sieben, Sprüharmen oder der Türdichtung sind mit handwerklichem Geschick möglich. Bei elektrischen oder wasserführenden Teilen (Heizung, Pumpe) wird empfohlen, den autorisierten Kundendienst zu kontaktieren.

Welches Reinigungsmittel soll ich verwenden?

Verwenden Sie handelsübliches Geschirrspülpulver, -pulver oder -tabs in Kombination mit Klarspüler und Salz. Achten Sie auf die Dosierempfehlung des Herstellers, um eine optimale Reinigung zu erzielen.

Warum bleibt Wasser im Geschirrspüler stehen?

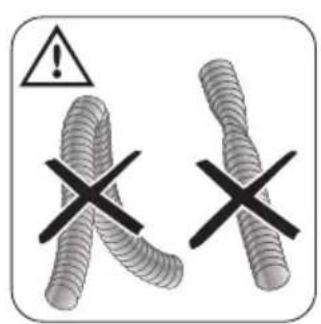

Mögliche Ursachen: ein verstopfter Ablauffilter, ein geknickter Ablaufschlauch oder eine defekte Pumpe. Reinigen Sie den Filter und überprüfen Sie den Schlauch. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG ZDF 105 ZANUSSI

Elektronische afstelling

Sicherheitshinweise ____ 17
Bedienblende 18
Spülprogramme ____ 19
Verwendung des Geräts ____ 20
Einstellen des Wasserenthärters 21
Gebrauch von Salz für Geschirrspüler ____ 22
Gebrauch von Klarspülmittel ____ 23
Laden von Besteck und Geschirr ____ 23
Gebrauch von Spülmittel ____ 25

Auswählen und Starten eines Spülprogramms ____ 26
Reinigung und Pflege ____ 26
Umwelttipps ____ 27
Was tun, wenn ... ____ 28
Technische Daten 29

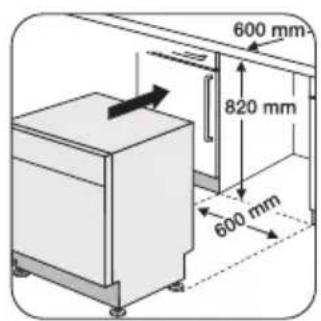

Gerät aufstellen 29
Wasseranschluss ____ 30
Elektrischer Anschluss ____ 31

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.
• Geben Sie keine Lösungsmittel in das Gerät. Andernfalls besteht Explosionsgefahr.
• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Oberkorb.
• Verwenden Sie ausschließlich Markenreinigungsprodukte für Geschirrspüler (Spülmittel, Salz, Klarspüler).
• Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf austreten. In diesem Fall besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie vor dem Ende des Spülprogramms nichts aus dem Geschirrspüler.
• Wenn das Spülprogramm beendet ist, ziehen Sie den Netzstecker aus der Netzsteckdose und schließen Sie den Wasserhahn.
• Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Da-

bei dürfen ausschließlich Originalersatzteile verwendet werden.

- Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an Ihren Kundendienst.

Allgemeine Sicherheitshinweise

• Das Gerät darf von Erwachsenen oder Kindern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung nicht benutzt werden. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder Kehlkopf zu vermeiden.
• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Spülmittelrückstände darin zurückbleiben.
• Wenn Sie das Gerät nicht benutzen, halten Sie die Tür geschlossen, damit es nicht zu Unfällen kommt, weil jemand darüber stolpert.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.

• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Hände von Kindern gelangen.

• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Hersteller.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.
• Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.
• Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.

• Nehmen Sie weder technische noch anderweitige Modifikationen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.

• Benutzen Sie das Gerät nicht:

• wenn das Netzkabel oder die Wasserschläuche beschädigt sind,
• wenn die Bedienblende, die Abdeckung oben oder der Sockel beschädigt sind, so dass das Innere des Geräts freiliegt.
  Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt werden.

Warnung! Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den

Wasseranschlüssen.

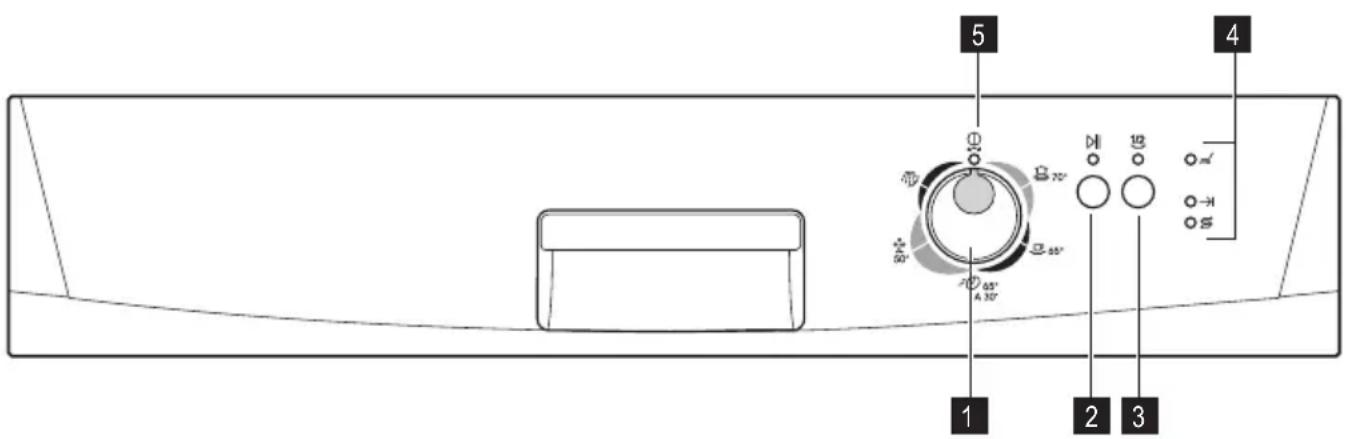

Bedienblende

1 Programmwähler
2 Start-/Abbruch-Taste
3 Taste "Halbe Beladung"
4 Kontrolllampen
5 Ein/Aus-Betriebsanzeige

Kontrolllampen

	Laufendes Programm:– Leuchtet auf, wenn Sie ein Spülprogramm auswählen.– Leuchtet während des gesamten Spülprogramms.– Erlischt am Ende des Spülprogramms.
Kontrolllampen
End Leuchtet auf, wenn das Spülprogramm zu Ende ist. Zu-→I	satzfunktionen:• Einstellung des Wasserenthärters.• Alarm bei einer Störung des Geräts.
S1)	Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Abschnitt "Verwendung von Geschirrspül-salz".Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

1) Während eines laufenden Spülprogramms leuchtet die Kontrolllampe für Salz nie auf, auch wenn der Salzbehälter leer ist.

Taste "Halbe Beladung"

Die Funktion "Halbe Beladung" kann nicht bei allen Spülprogrammen gewählt werden. Siehe den Abschnitt 'Spülprogramme'.

• Ordnen Sie das Geschirr in den Ober- und den Unterkorb ein.
• Verringern Sie bei der Funktion "Halbe Beladung" die Spülmittelmenge.
• Schalten Sie die Funktion mit der Taste "Halbe Beladung" ein.
  – Die Kontrolllampe für "Halbe Beladung" leuchtet, wenn die Funktion "Halbe Beladung" ausgewählt werden kann.

Wenn Sie die Taste "Halbe Beladung" drücken, reduzieren sich die Programmdauer und der Verbrauch an Wasser und Energie.

Programmwähler und Ein/Aus-Betriebsanzeige

- Drehen Sie den Programmwähler zum Einstellen eines Spülprogramms im Uhrzeigersinn oder gegen den Uhrzeigersinn. Die Referenzmarkierung am Programmwähler muss auf eins der Spülprogramme auf der Bedienblende zeigen.

– Die Ein/Aus-Betriebsanzeige leuchtet auf (Position EIN).

- Um das Gerät auszuschalten, drehen Sie den Programmwähler, bis die Referenzmarkierung auf die Ein/Aus-Betriebsanzeige zeigt.

— Die Ein/Aus-Betriebsanzeige erlischt (Position AUS).

Spülprogramme

Spülprogramme

Programm	Grad der Verschmutzung	Spülgut Programmbeschreibung		Funktion "Halbe Beladung"
[1047]	Stark verschmutzt	Geschirr, Besteck, Töpfe, Pfannen	VorspülgangHauptspülgang bis zu 70 °C2 ZwischenspülgängeKlarspülgangTrocknen	Wählbar1)
	Normal verschmutzt	Geschirr, Besteck, Töpfe, Pfannen	VorspülgangHauptspülgang bis zu 65 °C2 ZwischenspülgängeKlarspülgangTrocknen	Wählbar1)
2)	Normal/leicht verschmutzt	Geschirr und Besteck	Hauptspülgang bis zu 65 °CKlarspülgang	Nicht wählbar
3)	Normal verschmutzt	Geschirr und Besteck	VorspülgangHauptspülgang bis zu 50 °C1 ZwischenspülgangKlarspülgangTrocknen	Wählbar4)
	Beliebig	Teilweise beladen (weiteres Spülgut soll im Lauf des Tages noch hinzukommen)	1 Kaltspülgang (damit die Speise-rückstände nicht festkleben)Für dieses Programm ist kein Spül-mittel erforderlich.	Nicht wählbar

1) Wird die Funktion "Halbe Beladung" gewählt, entfällt der Vorspülgang. Füllen Sie also kein Spülmittel für den Vorspülgang ein.
2) Dies ist das ideale tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.
3) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.
4) Wird die Funktion "Halbe Beladung" gewählt, verkürzt sich die Spülphase.

Verbrauchswerte

Programm Programmdauer(in Minuten)		Energieverbrauch(in kWh)	Wasserverbrauch(in Litern)
	85 - 95 1,8 - 2,0 22 - 25
	105 - 115 1,5 - 1,7 23 - 25
	30 0,9 9
	130 - 140 1,0 - 1,2 14 - 16
	12 0,1 5

Die Verbrauchswerte sind Richtwerte, die je nach dem Druck und der Temperatur des Wassers, den

Schwankungen in der Stromversorgung und der Geschirrmenge variieren können.

Verwendung des Geräts

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter (Weichwasserbereiter) korrekt auf den Härtegrad des Wassers

in Ihrer Region eingestellt ist. Stellen Sie den Wasserenthärter bei Bedarf auf die richtige Stufe ein.

1. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
2. Füllen Sie den Klarspüldosierer mit Klarspüler.
3. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.
4. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt Mineralien und Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nachteilig auf die Funktion des Geräts auswirken.

Die Wasserhärte wird in unterschiedlichen, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).
  • Französische Wasserhärtegrade (°TH).

• Füllen Sie den Spülmittelbehälter mit der passenden Menge an Spülmittel.

• Starten Sie das Spülprogramm.

Wenn Sie Reinigertabletten verwenden, siehe das Kapitel "Gebrauch von Spülmitteln".

• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade).
• Clarke-Werte.

Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein. Bei Bedarf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

Wasserhärte Einstellung des Wasserenthärters

°dH	°TH	mmol/l	Clarke-Werte	Manuell	Elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	11)	11)

1) Kein Salz erforderlich.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

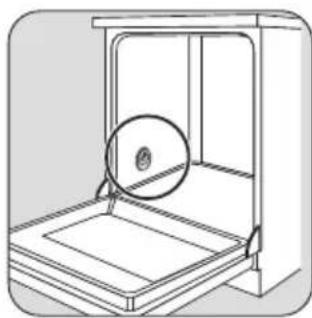

Manuelle Einstellung

Werkseitig ist das Gerät auf Stufe 2 eingestellt.

Stellen Sie den Schalter auf Stufe 1 oder 2.

Elektronische Einstellung

Werkseitig ist der Wasserenthärter auf Stufe 5 eingestellt.

1. Halten Sie die Start-/Abbruch-Taste gedrückt. Drehen Sie den Programmwähler im Uhrzeigersinn, bis die Referenzmarkierung auf das erste Spülprogramm auf der Bedienblende zeigt.

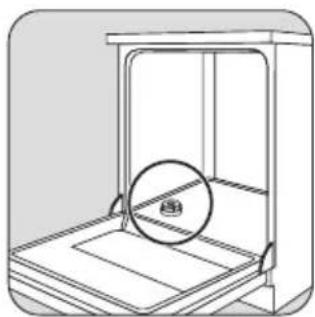

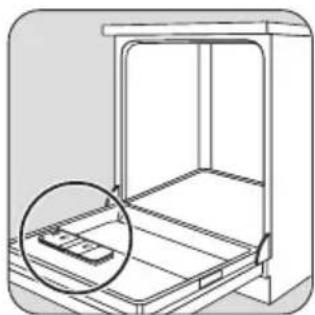

Gebrauch von Salz für Geschirrspüler

1. Lassen Sie die Start-/Abbruch-Taste los, wenn die Ein/Aus-Betriebsanzeige und die Start-/Abbruch-Kontrolllampe zu blinken beginnen.

– Gleichzeitig blinkt die Kontrolllampe "Programmende" und zeigt damit die Einstellung des Wasserenthärters an.

Beispiel:

5 Blinksignale, Pause, 5 Blinksignale, Pause usw... = Stufe 5

1. Drücken Sie die Start-/Abbruch-Taste einmal, um die Einstellung des Wasserenthärters um eine Stufe zu erhöhen.

Die Kontrolllampe "Programmende" zeigt die neue Einstellung an.

1. Drehen Sie den Programmwähler in die Ausschalt-position, um die Einstellung zu speichern.

Vorsicht! Verwenden Sie nur Spezialsalz für Geschirrspüler. Die Verwendung von Salzarten, die nicht für Geschirrspüler geeignet sind, führt zur Beschädigung des Wasserenthärters.

Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur vor der ersten Benutzung).

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

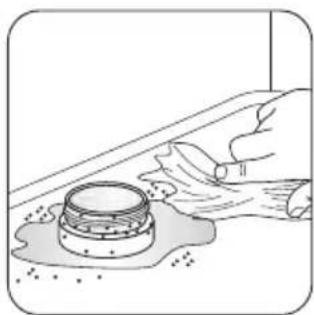

Vergewissern Sie sich, dass sich kein verschüttetes Salz außerhalb des Salzbehälters befindet. Wenn Salz einige Zeit lang auf der Oberfläche des Behälters verbleibt, wird dieser beschädigt. Es empfiehlt sich, unmittelbar nach dem Befüllen des Salzbehälters ein Spülprogramm zu starten. Auf diese Weise wird Korrosion durch verschüttetes Salz verhindert.

Wenn Sie den Wasserenthärter elektronisch auf Stufe 1 einstellen, leuchtet die Salzkontrolllampe nicht mehr.

Vorsicht! Verwenden Sie ausschließlich Markenklarspülmittel für Geschirrspüler.

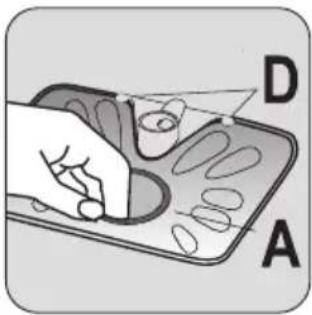

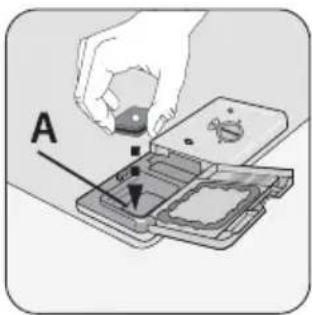

Füllen Sie den Klarspüldosierer, wie im Folgenden gezeigt:

Laden von Besteck und Geschirr

Hilfreiche Hinweise und Tipps

Vorsicht! Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete

Haushaltsutensilien.

Spülen Sie in diesem Gerät keine Wasser absorbierenden Gegenstände (Schwämme, Geschirrtücher usw.).

• Bevor Sie Geschirr und Besteck ins Gerät einordnen, gehen Sie folgendermaßen vor:
• Entfernen Sie alle Essensreste und sonstigen größeren Partikel.
• Weichen Sie angebrannte Reste in Pfannen, Töpfen usw. ein.

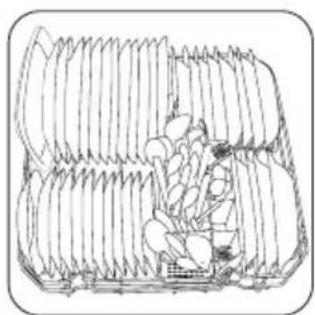

• Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes:
• Ordnen Sie Hohlgefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.

Füllen Sie den Klarspül-dosierer auf, wenn die Anzeige für den Klarspüler (B) durchsichtig wird.

Vorsicht! Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Andernfalls kann das Gerät beschädigt werden.

Einstellung des Klarspüldosierers

Der Regler am Klarspül-dosierer ist werkseitig auf Stufe 3 eingestellt.

Erläuterungen zum Einstellen einer höheren oder niedrigeren Stufe finden Sie unter "Was tun, wenn...".

– Achten Sie darauf, dass sich kein Wasser in Höhlungen oder Vertiefungen sammeln kann.
— Achten Sie darauf, dass Geschirr- und Besteckteile nicht ineinander zu liegen kommen.
– Achten Sie darauf, dass Geschirr- und Besteckteile nicht übereinander zu liegen kommen.
— Achten Sie darauf, dass Gläser einander nicht berühren.

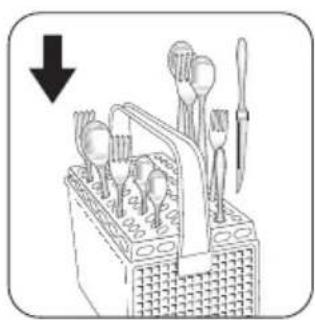

– Ordnen Sie kleine Gegenstände in den Besteckkorb ein.

• Auf Kunststoffgegenständen und Pfannen mit Anti-haftbeschichtung sammeln sich oftmals Wassertropfen. Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.

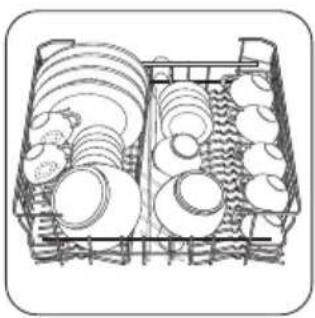

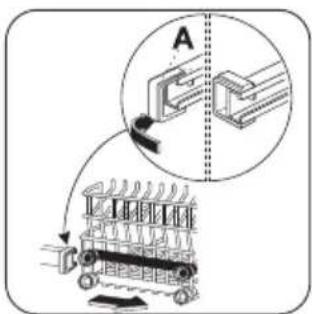

• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Vorsicht! Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
⚠️ Warnung! Schließen Sie immer die Tür, nachdem Sie etwas ins Gerät eingeordnet oder herausgenommen haben. Eine offene Tür stellt stets ein Unfallrisiko dar.

Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

i Verwenden Sie das Besteckgitter. Entfernen Sie das Besteckgitter nur dann, wenn Sie es wegen der Abmessungen von Besteckteilen nicht verwenden können.

Ordnen Sie das Spülgut so ein, dass das Wasser alle Oberflächen erreichen kann.

Klappen Sie die Tasse- nablagen zum Einordnen höherer Gegenstände nach oben.

Stellen Sie keine Teller in die ersten drei Abschnitte im vorderen Teil des Korbs. Die Teller müssen stets nach vorn geneigt sein.

Höhenverstellung des Oberkorbs

Wenn Sie sehr große Teller oder Servierplatten in den Unterkorb einordnen wollen, müssen Sie gegebenenfalls die Höhe des Oberkorbs verstellen.

Warnung! Nehmen Sie die Höhenverstellung vor dem Beladen des Oberkorbs vor.

Maximale Geschirrhöhe im:

Oberkorb Unterkorb

Obere Position 20 cm 31 cm

Untere Position 24 cm 27 cm

Gehen Sie folgendermaßen vor, um die Höhe des Oberkorbs zu ändern:

1. Ziehen Sie die vorderen Anschläge (A) des Oberkorbs nach außen ab.

2. Ziehen Sie den Korb heraus.

3. Setzen Sie den Korb in der oberen oder unteren Position wieder ein.

4. Bringen Sie die vorderen Anschläge (A) wieder an der ursprünglichen Stelle an.

Gebrauch von Spülmittel

i Verwenden Sie ausschließlich Spülmittel (Pulver, Flüssigspülmittel oder Geschirrspüler-Tabs) speziell für Geschirrspüler.

Richten Sie sich nach den Angaben auf der Verpackung:

• Vom Hersteller empfohlene Dosierung.
- Empfehlungen für die Lagerung.

Verwenden Sie nicht mehr als die angegebene Spülmittelmenge, um die Umweltbelastung möglichst gering zu halten.

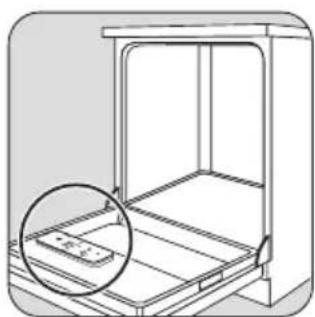

Füllen Sie den Spülmittelbehälter (A) mit Spülmittel.

Geben Sie bei einem Spülprogramm mit Vorspülgang zusätzlich etwas Spülmittel ins Vorspül-fach (B).

Vorsicht! Wenn sich der Oberkorb in der oberen Position befindet, stellen Sie keine Tassen auf die Tassenablagen.

5

Verwendung von Geschirrspüler-Tabs

Legen Sie Geschirrspüler-Tabs in den Spülmittelbehälter (A) ein.

Geschirrspüler-Tabs enthalten:

• Spülmittel
• Klarspüler
• weitere Reinigungsmittel.

Gehen Sie bei Geschirrspüler-Tabs folgendermaßen vor:

1. Verwenden Sie passende Geschirrspüler-Tabs für den Wasserhärtegrad in Ihrer Region. Beachten Sie dazu die Herstellerangaben.
2. Stellen Sie den Wasserenthärter und den Klarspül-dosierer auf die niedrigste Stufe ein.
   Der Salzbehälter und der Klarspüldosierer müssen nicht aufgefüllt werden.

Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen folgendermaßen vor:

1. Füllen Sie den Klarspüldosierer mit Klarspüler.
2. Stellen Sie den Klarspüldosierer auf Stufe 2 ein.

Wenn Sie wieder Spülmittel in Pulverform verwenden wollen:

1. Füllen Sie den Salzbehälter und den Klarspüldosierer.
2. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.

3. Führen Sie ein Spülprogramm ohne Geschirr aus.

4. Stellen Sie den Wasserenthärter ein. Schlagen Sie dazu bitte unter "Einstellung des Wasserenthärters" nach.

5. Stellen Sie den Klarspüldosierer ein.

i Spülmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-

Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Spülmittel vollständig auflösen kann.

Auswählen und Starten eines Spülprogramms

Gehen Sie zum Auswählen und Starten eines Spülprogramms folgendermaßen vor:

1. Schließen Sie die Tür.
2. Stellen Sie das Spülprogramm durch Drehen des Programmwählers ein. Schlagen Sie dazu bitte unter "Spülprogramme" nach.

– Die Ein/Aus-Betriebsanzeige leuchtet auf.
– Die Kontrolllampe für die einzelnen Spülgänge beginnt zu blinken.

1. Drücken Sie die Start-/Abbruch-Taste.

– Das Spülprogramm beginnt automatisch.
– Die Start-/Abbruch-Kontrolllampe leuchtet auf.
- Wenn das Programm beginnt, leuchtet nur noch die Kontrolllampe für den laufenden Spülgang.

Wenn ein Spülprogramm bereits läuft, können Sie kein anderes Programm wählen. Brechen Sie das Spülprogramm stattdessen ab. Schlagen Sie dazu bitte unter "Abbrechen eines Spülprogramms" nach.

⚠️ Warnung! Sie sollten ein Spülprogramm nur dann abbrechen oder unterbrechen, wenn es unbedingt notwendig ist.

Vorsicht! Öffnen Sie die Tür vorsichtig. Es könnte heißer Dampf austreten.

Abbrechen eines Spülprogramms

- Halten Sie die Start-/Abbruch-Taste ca. 5 Sekunden lang gedrückt.

— Die Start-/Abbruch-Kontrolllampe erlischt.
– Die Kontrolllampen für die einzelnen Spülgänge beginnen zu blinken.

Reinigung und Pflege

⚠️ Warnung! Schalten Sie das Gerät aus, bevor Sie die Filter reinigen.

Damit ist das Spülprogramm abgebrochen.

Nun haben Sie folgende Möglichkeiten:

1. Schalten Sie das Gerät aus.
2. Wählen Sie ein neues Spülprogramm.

Füllen Sie den Spülmittelbehälter mit Spülmittel, bevor Sie ein neues Spülprogramm einstellen.

Unterbrechen eines Spülprogramms

Öffnen Sie die Tür.

- Das Programm stoppt.

Schließen Sie die Tür.

- Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde.

Ende des Spülprogramms

Schalten Sie das Gerät in folgenden Fällen aus:

• Nachdem es automatisch gestoppt hat.
• Wenn die Kontrolllampe "Programmende" aufleuchtet. Damit das Spülgut besser trocknet, öffnen Sie die Tür des Geschirrspülers einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Spülgut entnehmen.

Lassen Sie das Spülgut abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist leicht zu beschädigen.

Entnehmen des Spülguts

• Nehmen Sie erst das Spülgut aus dem Unterkorb, dann das aus dem Oberkorb heraus.
• An den Innenseiten und der Tür des Geräts kann sich Wasser niederschlagen, denn Edelstahl kühlt schneller ab als Geschirr.

Filterreinigung

Wichtig! Verwenden Sie das Gerät nicht ohne Filter. Achten Sie darauf, die Filter korrekt einzusetzen. Sind die Filter falsch eingesetzt, spült das Gerät nicht zufriedenstellend und kann beschädigt werden.

Reinigen Sie die Filter A, B und C gründlich unter fließendem Wasser.

Um die Filter B und C herauszunehmen, drehen Sie sie am Griff etwa 1/4 Drehung gegen den Uhrzeigersinn.

Nehmen Sie das Filtersieb A unten aus dem Gerät heraus.

5

Setzen Sie das Filtersieb A nach der Reinigung wieder unten in das Gerät ein. Achten Sie darauf, dass das Filtersieb korrekt unter den beiden Führungen D zu liegen kommt.

Setzen Sie das Filtersystem wieder ein. Arretieren Sie das Filtersystem, indem Sie es am Griff im Uhrzeigersinn drehen, bis es einrastet.

Wichtig! Nehmen Sie die Sprüharme nicht heraus.

Wenn die Löcher in den Sprüharmen verstopft sind, entfernen Sie Verschmutzungen mit einem Cocktail-Stick.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Geräts mit einem weichen feuchten Tuch. Verwenden Sie dazu ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.)

Frostschutzmaßnahmen

Vorsicht! Stellen Sie das Gerät nicht an einer Stelle auf, an der die Temperatur unter 0 °C absinken. Der Hersteller haftet nicht für Frostschäden.

Wenn eine Aufstellung in forstfreier Umgebung nicht möglich ist, entleeren Sie das Gerät und schließen Sie die Tür. Lösen Sie den Wasserzulaufschlauch und lassen Sie das Wasser aus diesem Schlauch ablaufen.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch

falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS<usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bitte entsprechend seiner

Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Warnung! Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

- Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Schneiden Sie Netzkabel und Netzstecker ab und entsorgen Sie beides.
• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

Was tun, wenn ...

Das Gerät startet nicht oder stoppt während des Betriebs. Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den Kundendienst.

Vorsicht! Schalten Sie das Gerät ab, bevor Sie folgende Abhilfemaßnahmen durchführen.

Fehlercode und Störung Mögliche Ursachen und Abhilfe

Start-/Abbruch-Kontrolllampe blinkt ständigKontrolllampe "Programmende" blinkt 1-malDer Geschirrspüler füllt sich nicht mit Wasser.	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft. Reinigen Sie den Wasserhahn.Der Wasserhahn ist zugedreht. Drehen Sie den Wasserhahn auf.Der Filter im Wasserzulaufschlauch ist verstopft. Reinigen Sie den Filter.Der Wasserzulaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.
Start-/Abbruch-Kontrolllampe blinkt ständigKontrolllampe "Programmende" blinkt 2-malDer Geschirrspüler pumpt nicht ab.	Der Siphon ist verstopft. Reinigen Sie den Siphon.Der Wasserablaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.
Das Programm startet nicht. Die Tür des Geräts ist nicht geschlossen.Schließen Sie die Tür.Der Netzstecker ist nicht eingesteckt. Stecken Sie den Netzstecker in die Netzsteckdose.Die Sicherung der Hausinstallation ist durchgebrannt. Tauschen Sie die Sicherung aus.

Nachdem Sie das Problem behoben haben, schalten Sie das Gerät wieder ein. Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Fehlfunktion erneut auf, wenden Sie sich an den Kundendienst.

Für andere Fehlercodes, die nicht in der Tabelle beschrieben sind, rufen Sie bitte den Kundendienst.

Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

• Modell (Mod.)
• Produktnummer (PNC)
• Seriennummer (S.N.)
  Sie finden diese Angaben auf dem Typenschild.
  Tragen Sie die Angaben hier ein:
  Modell: ......
  Produktnummer: ......
  Seriennummer: ......

Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist nicht sauber	Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.Die Körbe sind falsch beladen, so dass das Wasser nicht alle Oberflächen erreichen kann.Aufgrund falscher Beladung können sich die Sprüharme nicht drehen.Die Filter sind verschmutzt oder nicht korrekt installiert.Das Spülmittel ist zu hoch oder zu niedrig dosiert.
Auf dem Geschirr befinden sich Kalkablagerungen	Der Salzbehälter ist leer.Der Wasserenthärter ist auf eine falsche Stufe eingestellt.Der Deckel des Salzbehälters ist nicht richtig geschlossen.
Das Geschirr ist nass und glanzlos	Es wurde kein Klarspüler verwendet.Der Klarspüldosierer ist leer.
Schlieren, Streifen, milchige Flecken oder blau schimmernde Be-läge befinden sich auf Gläsern und Geschirr	Verwenden Sie weniger Klarspüler.
Getrocknete Wassertropfen befin-den sich auf Gläsern und Geschirr	Verwenden Sie mehr Klarspüler.Die Ursache kann beim Spülmittel liegen.

Technische Daten

Abmessungen Breite		60 cm
	Höhe	85 cm
	Tiefe	61 cm
Elektrischer Anschluss - Anschlussspannung - Gesamtleistung - Sicherung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild am Innenrand der Geschirrspülertür.
Wasserdruck Mindestdruck		0,05 MPa (0,5 bar)
	Höchstdruck	0,8 MPa (8 bar)
Kapazität 12 Maßgedecke

Gerät aufstellen

Warnung! Achten Sie darauf, dass der Netzstecker während der Installation nicht an eine

Netzsteckdose angeschlossen ist.

Installation unter einer Arbeitsplatte

Platzieren Sie das Gerät in der Nähe eines Wasserhahns und eines Wasserablaufs. Entfernen Sie die obere Abdeckung des Geräts, wenn Sie es unter einem Spülbecken

oder einer Küchenarbeitsplatte installieren wollen. Achten Sie darauf, dass die Einbaunische für das Gerät groß genug ist.

1

Wasserzulaufschlauch

Schließen Sie das Gerät an einen Heißwasseranschluss (max. 60 °C) oder einen Kaltwasseranschluss an.

Wenn Sie Ihr Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

Vorsicht! Verwenden Sie keinen Zulaufschlauch von einem älteren Gerät.

Der Wasserdruck muss innerhalb des in den "Technischen Daten" aufgeführten Bereichs liegen. Informieren Sie sich bei Ihrem Wasserversorger über den durchschnittlichen Wasserdruck in Ihrer Region.

Achten Sie darauf, dass der Wasserzulaufschlauch nicht geknickt oder gequetscht wird oder sich irgendwo verfängt.

Der Zulaufschlauch kann nach rechts oder links verlegt werden, um die Installation mit einer Klemmmutter zu erleichtern. Achten Sie darauf, dass die Klemmmutter korrekt sitzt, damit kein Wasser austreten kann.

Installieren Sie das Gerät mit seiner oberen Abdeckung, wenn Sie es als freistehendes Gerät verwenden wollen. Der Sockel freistehender Geräte ist nicht einstellbar.

Ausrichten des Geräts

Achten Sie darauf, dass das Gerät waagrecht ausgerichtet ist, damit die Tür dicht und sicher schließt. Ist das Gerät nicht waagrecht ausgerichtet, schließt die Tür an den Seiten nicht richtig. Wenn die Tür nicht korrekt schließt, richten Sie das Gerät durch Anziehen oder Lockern der Stellfüße waagrecht aus.

Vorsicht! Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Leitungen an.

Lassen Sie das Wasser ein paar Minuten laufen und schließen Sie dann den Zulaufschlauch an.

Ablaufschlauch

Schließen Sie den Ablaufschlauch an den Siphon an.

Elektrischer Anschluss

⚠️ Warning! Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender

Sicherheitshinweise.

Erden Sie das Gerät gemäß den Sicherheitshinweisen.

Vergewissern Sie sich, dass die Netzspannung und - frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

Verwenden Sie keine Mehrfachsteckdosen,

Steckverbinder oder Verlängerungskabel. Andernfalls besteht Feuergefahr.

Der Innendurchmesser des Siphons muss mindestens genauso groß sein wie der Durchmesser des Schlauchs. Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen wird, muss die Kunststoffmembran (A) entfernt werden. Falls Sie die Kunststoffmembran nicht entfernen, kann der Siphon durch Nahrungsreste verstopfen.

Vorsicht! Vergewissern Sie sich, dass alle

Wasseranschlüsse vollkommen dicht sind, damit Wasser austreten kann.

Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kundendienst.

Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist.

Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Índice de materias

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren Onlineshop unter: www.zanussi.at
